Tipo de producto	Termómetro auricular infrarrojo
Marca	Braun
Modelo	Thermoscan 6022
Tecnología	Infrarrojo con sistema ExacTemp
Uso	Todas las edades (bebés, niños, adultos)
Rango de medición	34,0 °C a 42,2 °C
Precisión	±0,2 °C (36,0-39,0 °C), ±0,3 °C (fuera de rango)
Pantalla	Pantalla LCD retroiluminada
Memoria	Últimas 9 mediciones
Duración de la medición	Aproximadamente 1 segundo
Modo de edad	Seleccionable (0-3 meses, 3-36 meses, 36 meses+, adulto)
Punta precalentada	Sí, para mayor comodidad
Señal sonora	Sí, final de medición
Apagado automático	Sí, después de 30 segundos
Alimentación	2 pilas AA (LR06) incluidas
Duración de las pilas	Aproximadamente 2 años (uso normal)
Dimensiones	Aproximadamente 15,2 x 4,1 x 3,8 cm (L x An x Al)
Peso	Aproximadamente 100 g (con pilas)
Material	Plástico ABS
Color	Blanco/azul (según versión)
Limpieza	Paño suave humedecido con alcohol (no sumergir)
Seguridad	Homologado clínicamente, norma EN 12470-5
Accesorios incluidos	Pilas, fundas protectoras (lote de 21), estuche de almacenamiento
Reparabilidad	No reparable por el usuario, contactar al servicio técnico Braun
Garantía	2 años

Preguntas frecuentes - Thermoscan 6022 BRAUN

¿Cómo usar el Thermoscan 6022?

Coloque una funda limpia en la sonda, encienda el dispositivo con el botón ON, seleccione el modo de edad si corresponde, inserte suavemente la sonda en el canal auditivo, presione el botón de medición, espere la señal sonora, luego lea la temperatura en la pantalla.

¿Qué pila utiliza?

El termómetro funciona con 2 pilas AA (LR06), incluidas en el paquete.

¿Cómo limpiar el dispositivo?

Limpie la sonda y el cuerpo con un paño suave humedecido con alcohol isopropílico al 70 %. Nunca sumerja el dispositivo en agua.

¿Qué significa el error 'Err'?

El error 'Err' indica un problema de medición. Verifique que la funda esté bien colocada, que la sonda esté limpia y que el oído no esté obstruido. Si el error persiste, reemplace las pilas.

¿Puedo usarlo en un recién nacido?

Sí, el Thermoscan 6022 es adecuado para recién nacidos. Utilice el modo de edad apropiado (0-3 meses) para una medición adecuada.

¿Es precisa la medición?

Sí, con una precisión de ±0,2 °C entre 36 y 39 °C, este termómetro está homologado clínicamente según la norma EN 12470-5.

¿Cómo cambiar el modo de edad?

Presione el botón 'Age' (o 'Modo') hasta que el ícono correspondiente parpadee, luego suéltelo para seleccionar el rango de edad deseado.

¿Cuánto duran las pilas?

Las pilas AA incluidas duran aproximadamente 2 años con uso normal (aproximadamente 2 mediciones por día).

¿Dónde puedo encontrar fundas de repuesto?

Las fundas protectoras están disponibles en distribuidores autorizados de Braun o en línea. Use siempre fundas originales Braun Thermoscan.

¿Qué hacer si el dispositivo no enciende?

Verifique que las pilas estén instaladas correctamente y que no estén descargadas. Reemplácelas por pilas nuevas si es necesario.

MANUAL DE USUARIO Thermoscan 6022 BRAUN

El termómetro Braun ThermoScan ha sido cuidadosamente diseñado para tomar la temperatura en el oído de una forma rápida, segura y precisa. La forma del termómetro está especialmente pensada para introducirse sólo lo necesario en el canal auditivo, evitando totalmente el contacto con el tímpano.

Sin embargo, como en todos los termómetros, la utilización de una técnica adecuada resulta crucial para obtener mediciones precisas. Por tanto, recomendamos leer detenidamente las instrucciones de uso.

Importante

• Rango de temperatura del ambiente para el funcionamiento del termómetro: 10 – 40 °C (50 – 104 °F).
• No exponga el termómetro a temperaturas extremas (por debajo de -20 °C / -4 °F o superior a 50 °C / 122 °F) ni a una humedad excesiva (> 95 % HR).
• Este termómetro debe utilizarse sólo con protectores higiénicos Braun ThermoScan LF 40. No use el termómetro sin antes haber colocado un protector nuevo y limpio.
• Mantenga los protectores higiénicos fuera del alcance de los niños.
• Este termómetro está diseñado para uso doméstico.
• Su utilización no sustituye la consulta con el médico.

¿Cómo funciona Braun ThermoScan?

Braun ThermoScan mide el calor infrarrojo desprendido por el tímpano y el tejido adyacente. Para evitar diferencias de temperatura importantes, el mismo sensor está llevado a una temperatura cercana a la del cuerpo humano. Una vez introducido en el oído, Braun ThermoScan observa continuamente las radiaciones infrarrojas. Cuando se puede asegurar una medición adecuada, los resultados aparecen en la pantalla.

¿Por qué tomar la temperatura en el oído?

El objetivo de la termometría es medir la temperatura central del cuerpo que corresponde a la temperatura de los órganos vitales. Las mediciones efectuadas en el oído reflejan con precisión la temperatura central del cuerpo porque el tímpano comparte riego sanguíneo con el hipotálamo, el centro regulador de la temperatura corporal. Por tanto, los cambios de temperatura se reflejan más rápidamente y de forma más precisa en el oído que en otras partes del cuerpo.

• La temperatura axilar indica solamente la temperatura en la piel y, por tanto, no es un indicador fiable de la temperatura central del cuerpo.
• La temperatura oral puede resultar alterada por la ingestión de alimentos o bebidas y por factores respiratorios.
• La temperatura rectal refleja con retraso los cambios en la temperatura central del cuerpo y presenta un riesgo de contaminación cruzada.

La temperatura corporal

La temperatura normal del cuerpo se refleja en un rango. La siguiente tabla muestra que este rango normal de temperatura también varía según la parte del cuerpo. En consecuencia, las mediciones en diferentes partes no deben compararse directamente.

Rangos normales de temperatura según la parte del cuerpo donde se mide:

Axilar: 34,7 - 37,3 °C 94,5 - 99,1 °F

Oral: 35,5 - 37,5 °C 95,9 - 99,5 °F

Rectal: 36,6 - 38,0 °C 97,9 - 100,4 °F

ThermoScan: 35,8 - 38,0 °C 96,4 - 100,4 °F

- Asimismo, el rango normal de temperatura de una persona tiende a decrecer con la edad. La siguiente tabla indica los rangos normales de ThermoScan para cada edad.

Rangos normales de ThermoScan según la edad:

0 - 2 años 36,4 - 38,0 °C 97,5 - 100,4 °F

3 - 10 años 36,1 - 37,8 °C 97,0 - 100,0 °F

11 - 65 años 35,9 - 37,6 °C 96,6 - 99,7 °F

65 años 35,8 - 37,5 °C 96,4 - 99,5 °F

Sin embargo, el rango de temperatura normal varía de una persona a otra y además fluctúa durante el día. Por tanto, es importante determinar cuál es su rango normal de temperatura y el de su familia. Con Braun ThermoScan es muy fácil. Practique tomando su temperatura y la de los familiares que estén sanos para determinar sus rangos normales de temperatura.

Nota: En caso de consulta con el médico, no olvide comunicarles que se trata de una temperatura tomada en el oído y, adicionalmente, infórmele del rango normal de temperatura ThermoScan.

Descripción del producto

1. Protector higiénico desechable
2. Sonda
3. Detector de protector higiénico
4. Botón de expulsión de protector higiénico
5. Pantalla de cristal líquido
6. Botón «I/O» (puesta en marcha / Función de memoria – exclusivo del IRT 4520)
7. Luz «ExacTemp»
8. Botón de activación «start»
9. Compartimento de pilas
10. Estuche protector (IRT 4520)
11. Capuchón (IRT 4020)

¿Cómo utilizar el termómetro Braun ThermoScan?

1. Para asegurarse una medición precisa, coloque siempre un protector higiénico (1) nuevo y limpio.
2. IRT 4020: Presionar el botón de activación (8). IRT 4520: Presionar el botón «I/O» (6).

En una comprobación general, la pantalla mostrará todos los segmentos. Entonces, la última temperatura tomada se mostrará junto con «MEM».

Espere a que el aparato emita una señal acústica y que el símbolo «listo» aparezca en la pantalla.

1. Introducir el termómetro en el canal auditivo, y presionar el botón de activación (8).

Si la sonda ha sido introducida de manera segura en el canal auditivo durante todo el proceso de medición, una señal sonora indicará el final de la medición. El resultado aparece en la pantalla (5). De este modo, puede estar seguro de obtener una temperatura fiable.

Cuando mide la temperatura de otra persona, la luz «ExacTemp» (7) puede ayudarle. Parpadea durante todo el proceso de medición en cuanto la sonda está en una posición segura, la luz se queda encendida al final de una medición precisa.

1. Si la sonda no ha estado en una posición estable y correcta durante toda la medición, se emitirá una señal sonora, la luz «ExacTemp» se apagará y un mensaje de error aparecerá en la pantalla («POS»= error de posición).
2. Para la siguiente medición, sustituya el protector higiénico desechable por uno nuevo pulsando el botón de expulsión de protector higiénico (4). IRT 4020: limpia la pantalla pulsando el botón de activación.

IRT 4520: limpia la pantalla pulsando el botón «I/O».

Espere la señal acústica. Introduzca la sonda en el canal auditivo, y presione el botón de activación.

El Termómetro Braun ThermoScan se apaga automáticamente después de 60 segundos de inactividad.

El modelo IRT 4520 se puede también apagar presionando el botón «I/O» durante unos tres segundos. En la pantalla parpadeará el mensaje «OFF» y después de soltar el botón se apagará.

Consejos para la toma de la temperatura

• La temperatura varía según sea tomada en el oído izquierdo o derecho. En consecuencia, tomar siempre la temperatura en el mismo oído.
• El oído tiene que estar libre de obstrucciones o de acumulación de cera.
• Factores externos pueden influenciar la temperatura del oído:

- al dormir tumbado sobre un oído, la temperatura en este oído puede dar una medición más alta, - al tener los oídos tapados,

- al estar expuesto a temperaturas externas muy altas o muy bajas,

- haber estado bañándose o haber nadado.

En estos casos, es necesario esperar 20 minutos antes de tomar la temperatura.

- Si se han utilizado gotas en uno de los oídos o cualquier otro tipo de medicaciones para el oído, medir la temperatura en el oído que no haya sido tratado.

Función de memoria

La última temperatura tomada es almacenada en la memoria y aparece automáticamente en la pantalla junto al símbolo «MEM» cuando se vuelve a encender el aparato.

IRT 4520:

Este modelo almacena las 8 últimas temperaturas tomadas.

Para leer las memorias almacenadas, el termómetro tiene que estar encendido. Pulsa el botón «I/O» aproximadamente 1 segundo, la pantalla muestra el número de la celda de la memoria (por ejemplo MEM 1). Al soltar el botón «I/O», aparece la memoria almacenada junto con el símbolo «MEM». Si se presiona demasiado tiempo el botón «I/O» el termómetro se apagará. A medida que volvemos a presionar el botón «I/O» las restantes celdas de memoria irán apareciendo en pantalla (hasta MEM 8). MEM 1 es la última lectura, MEM 8 sería la más antigua.

Se sale automáticamente del modo de memoria después de haber leído la lectura más antigua o después de presionar «I/O» aproximadamente 1 segundo.

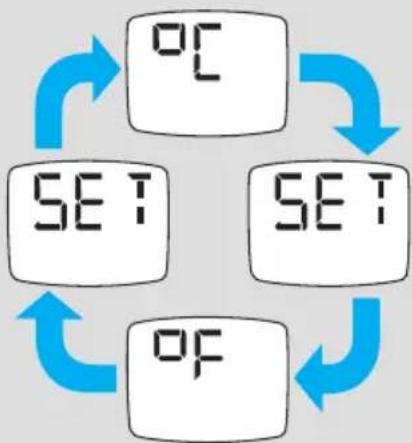

Cambio en la escala de temperatura

Su Braun ThermoScan se suministra con la escala Celsius (°C) de temperatura preestablecida. Si desea cambiar a escala Fahrenheit (°F) y / o volver de Fahrenheit a Celsius, siga los siguientes pasos:

(1) Asegúrese de que el termómetro está apagado. (2) Pulsar el botón de encendido (IRT 4020) ó el botón «I/O» (IRT 4520). Después de 3 segundos, la pantalla indica la secuencia siguiente: «°C» / «SET» / «°F» / «SET» ... (3) Suelte el botón de encendido / botón «I/O» cuando se muestre la escala de temperatura deseada. Oirá una pequeña señal acústica confirmando la nueva configuración y se apagará el termómetro automáticamente.

Cuidado y limpieza

La punta de la sonda es la parte más delicada del termómetro. Para garantizar mediciones precisas, tiene que estar limpia e intacta.

Si el termómetro es utilizado accidentalmente sin protector higiénico acoplado, limpie la punta de la sonda del siguiente modo: Limpie la superficie con suavidad utilizando un bastoncillo de algodón o un paño suave con alcohol. Una vez el alcohol completamente seco, se puede volver a colocar un filtro nuevo y utilizar el termómetro. Si la sonda está dañada, póngase en contacto con el Servicio Técnico Kaz más cercano.

Use un paño suave y seco para limpiar la pantalla y el exterior del termómetro. No utilice limpiadores abrasivos ni sumerja el termómetro en agua ni otros líquidos.

Guarde el termómetro y los protectores higiénicos en un lugar seco, sin polvo ni polución y alejados de la luz directa del sol. Protectores higiénicos adicionales (LF 40) se encuentran disponibles en los establecimientos distribuidores de Braun ThermoScan y Servicios de asistencia.

Problemas y soluciones

Mensaje de error	Situación	Solución
	El protector higiénico no está colocado.	Coloque un protector higiénico nuevo y limpio.
	El termometro no identifica una posición segura de la sonda. Una medición fiable no es posible. POS = error de colocación	IRT 4020: Borra la pantalla pulsando el botón de encendido. IRT 4520: Borra la pantalla pulsando el botón «I/O». Asegurese que la posición de la sonda el la correcta y permanece estable.
	La temperatura ambiental no esta comprendida entre el rango operativo (10 - 40 °C o 50 - 104 °F).	Deje el termómetro en una habitración cuya temperatura esté comprendida entre 10 y 40 °C o 50 y 104 °F durante 30 minutos.
	AL temperatura tomada no está entre el rango normal de temperatura del paciente (34 - 42,2 °C or 93,2 - 108 °F). HI = más alta	Asegúrese de que el termómetro se introduce correctamente en el oído y lleva colocado un protector higiénico nuevo y limpio. Tome de nuevo la temperatura.
	LO = más baja
	Error de Sistema - El display de autochequeo parpadeará de forma continua y no oirá la señal acústica ni se observará el símbolo de «listo». Si persiste el error, Si todavía persiste,	Espere un minuto hasta que el termómetro se apague automá- ticamente. Póngalo en marcha otra vez. ... reajuste el termómetro retirando las pilas y volviéndolas a colocar. ... contacte con el Servicio de Asistencia Tecnica de Kaz.

Problemas y soluciones

Mensaje de error

Situación Solución

Las pilas se están agotando pero el termómetro funciona perfectamente.

Sustituye las pilas por otras nuevas.

Las pilas se han agotado. El termómetro no puede tomar la temperatura correctamente.

Sustituye las pilas por otras nuevas.

¿Tiene alguna otra pregunta? Póngase en contacto con un centro de servicio autorizado (véase el impreso que se incluye en el paquete).

Cambio de las pilas

El termómetro lleva instaladas 2 pilas de 1,5 V tipo AA (LR 06). Para un mejor rendimiento, recomendamos las pilas alcalinas Duracell®. Coloque pilas nuevas cuando aparece el símbolo «pilas» en la pantalla.

Abra el compartimento de pilas. Quite las pilas usadas y reemplácelas por unas nuevas, teniendo cuidado de que los polos estén en el sentido correcto. Deslice la tapa del compartimiento de pilas hasta que encaje en su sitio.

No tire las baterías agotadas a la basura. Deposítelas en los contenedores especiales destinados a tal efecto.

Calibración

El termómetro ha sido calibrado inicialmente en el momento de su fabricación. Si este termómetro es utilizado siguiendo las instrucciones de uso, no requiere ningún tipo de recalibración periódica. Si en cualquier momento tiene dudas sobre la precisión de las mediciones de temperatura, rogamos se ponga en contacto con un Centro de Servicio Kaz autorizado.

La fecha de fabricación se puede conocer por el número de lote situado en el compartimento de las pilas. El primer número después de LOT representa el último dígito del año de fabricación. Los tres siguientes dígitos se refieren al día del año de fabricación. Por ejemplo: LOT 0116 xx xx – este producto fue fabricado el día 116 del año 2000.

Especificaciones

Rango de temperatura mostrada: 34 - 42,2 °C (93,2 - 108 °F)

Rango de temperatura ambiente para

funcionamiento correcto: 10 - 40 °C (50 - 104 °F)

Resolución: 0,1 °C o °F

Precisión para rango de temperatura mostrado: ± 0,2 °C (35,5–42 °C) (95,9–107,6 °F)

± 0,3 °C (fuera de este rango de temperaturas)

Repetitividad clínica: ± 0,14 °C (± 0,26 °F)

Vida útil de las pilas: 2 años / 1000 mediciones

Aparato del tipo BF

Sujeto a modificaciones sin aviso.

Este aparato cumple con las siguientes normas de homologación:

DIN EN 60601-1: 3/96 «Aparatos eléctricos médicos» –

Parte 1: Medidas de seguridad generales

DIN EN 12470-5: 2003 «Termómetros clínicos» –

Parte 5: Resultados de los termómetros de oído infrarrojos (con la máxima tecnología)

Este producto satisface las disposiciones establecidas en la directiva EC 93/42/EEC (Directiva para Aparatos Médicos).

LOS EQUIPOS MÉDICOS ELÉCTRICOS necesitan precauciones especiales según EMC. Para una descripción detallada de las exigencias de EMC, rogamos se ponga en contacto con Centro de Reparación autorizado (véase el prospecto en el embalaje).

Los aparatos de radiofrecuencia portátiles (RF) pueden afectar a los APARATOS MÉDICOS ELÉCTRICOS.

Rogamos no se deshaga del producto como un residuo doméstico al final de su vida útil. Su eliminación se puede realizar en su distribuidor local o en puntos de recogida adecuados de los que disponga su país.

Garantía

Kaz concede a este producto 2 años de garantía a partir de la fecha de compra.

Dentro del período de garantía, subsanaremos, sin cargo alguno, cualquier defecto del aparato imputable tanto a los materiales como a la fabricación ya sea reparando, sustituyendo piezas, o facilitando un aparato nuevo según nuestro criterio.

La garantía no ampara averías por uso indebido, funcionamiento a distinto voltaje del indicado, conexión a un enchufe inadecuado, rotura, desgaste normal por el uso que causen defectos o una disminución en el valor o funcionamiento del aparato.

La garantía perderá su efecto en caso de ser efectuadas reparaciones por personas no autorizadas, o si no son utilizados recambios originales de Braun. La garantía solamente tendrá validez si la fecha de compra es confirmada mediante la factura o el albarán de compra correspondiente.

Esta garantía tiene validez en todos los países donde este producto sea distribuido por Kaz o por un distribuidor asignado por Kaz.

En caso de reclamación bajo esta garantía, diríjase al Servicio de Asistencia Técnico de Kaz más cercano, o envíe su aparato al mismo, junto con su factura de compra. La garantía no afecta a los derechos de que dispone el consumidor conforme a las previsiones legales.

- La temperatura normal del cuerpo se refleja en un rango. La siguiente tabla muestra que este rango normal de temperatura varía según la parte del cuerpo. En consecuencia, las mediciones en diferentes partes no deben compararse directamente.

Rangos normales según la parte del cuerpo:

Axilar ¹ : 34,7 °C - 37,3 °C 94,5 - 99,1 °F

Oral: 35,5 °C - 37,5 °C 95,9 - 99,5 °F

Rectal: 36,6 °C - 38,0 °C 97,9 - 100,4 °F

ThermoScan ² : 35,8 °C – 38,0 °C 96,4 – 100,4 °F

- Sin embargo, el rango de temperatura normal varía de una persona a otra y además fluctúa durante el día. Por tanto, es importante determinar cuál es su rango normal de temperatura y el de su familia. Con Braun ThermoScan es muy fácil. Practique tomando su temperatura y la de los familiares que estén sanos para determinar sus rangos normales de temperatura.

Miembro de la familia:
Fecha
8:00 h
12:00 h
16:00 h

Nota: En caso de consulta con el médico, no olvide comunicarle que se trata de una temperatura tomada en el oído, y adicionalmente informarle del rango normal de temperatura ThermoScan.

¿Cómo utilizar el termómetro Braun ThermoScan?

Para asegurarse una medición precisa, coloque siempre un protector higiénico nuevo y limpio.

IRT 4020: Presionar el botón de activación («start»). IRT 4520: Presionar el botón «I/O».

Espere a que el aparato emita una señal acústica y que el símbolo listo aparezca en la pantalla.

Introducir el termómetro en el canal auditivo y presionar el botón de activación.

4.

Si la sonda ha sido introducida de manera segura en el canal auditivo durante todo el proceso de medición, una señal sonora indicará el final de la medición.

El resultado aparece en la pantalla. De este modo, puede estar seguro de obtener una temperatura fiable.

Cuando mide la temperatura de otra persona, la luz «ExacTemp» puede ayudarle. Parpadea durante todo el proceso de medición en cuanto la sonda está en una posición segura, la luz se queda encendida al final de una medición precisa.
