Tipo de producto	Perforador de percusión a batería
Marca	Hitachi
Modelo	DH24DV
Peso	4,0 kg
Alimentación	Batería recargable Ni-MH 24 V
Capacidad de la batería	3,0 Ah (EB2430HA) o 3,3 Ah (EB2433X)
Cargador	UC24YFB, 24 V
Velocidad en vacío (Modo Save)	0 - 500 min⁻¹
Velocidad en vacío (Modo Power)	0 - 1000 min⁻¹
Velocidad de percusión (Modo Save)	0 - 2200 min⁻¹
Velocidad de percusión (Modo Power)	0 - 4500 min⁻¹
Capacidad de perforación – Hormigón	24 mm
Capacidad de perforación – Acero	13 mm
Capacidad de perforación – Madera	30 mm
Atornillado en madera	6,2 mm (diámetro) × 40 mm (longitud)
Modos de funcionamiento	Rotación + Percusión, Solo rotación
Ajuste de potencia	Modo Save / Modo Power
Empuñadura lateral	Sí (incluida)
Indicador de profundidad	Sí (incluida)
Caja de transporte	Plástico (incluido)
Protección del motor	Parada automática de las escobillas
Nivel de presión acústica	92 dB(A)
Nivel de potencia sonora	103 dB(A)
Lubricación	Grasa específica FG-6A

Preguntas frecuentes - DH 24DV HITACHI

¿Cómo instalar la batería en el perforador?

Inserte la batería alineando el riel de guía con el del cuerpo. Empuje hasta el clic para que quede firmemente fijada. Para retirar, presione las lengüetas de la batería.

¿Cómo recargar la batería?

Enchufe el cargador UC24YFB en un tomacorriente, la luz parpadea rojo. Inserte la batería. Durante la carga, la luz permanece encendida rojo. Cuando parpadea rojo, la carga está completa. La temperatura ideal es 20-25°C.

¿Cuál es la vida útil de la batería?

Depende del uso. Para prolongarla, recargue antes del agotamiento total y deje enfriar después del uso. Las baterías nuevas pueden necesitar 2-3 ciclos para alcanzar su plena capacidad.

¿Cómo perforar en hormigón?

Utilice el modo Rotación+Percusión. Fije una broca adecuada (vástago SDS+). Aplique una ligera presión. Use protección auditiva.

¿Puedo perforar metal o madera?

Sí, en modo Solo rotación con un portabrocas opcional. Utilice una broca adecuada.

¿Qué hacer si la batería no carga?

Verifique la luz indicadora. Si parpadea rápidamente (0,2s), retire la batería y limpie los contactos. Si permanece verde, la batería está demasiado caliente, déjela enfriar.

¿Cómo limpiar el perforador?

Limpie con un paño suave seco o ligeramente húmedo. No use disolventes (cloro, gasolina, diluyente) que dañan el plástico.

¿Cuándo reemplazar las escobillas de carbón?

Cuando el motor se detenga automáticamente (escobillas desgastadas), reemplácelas por unas nuevas de la misma referencia. Siga el procedimiento de desmontaje (ver manual).

¿Cómo cambiar la broca?

Tire completamente del enganche deslizante hacia atrás y retire la broca. Para instalar una nueva, insértela girando hasta que encastre. Verifique tirando de ella.

¿Qué accesorios están disponibles?

Brocas SDS+, portabrocas de 13 mm, adaptador de vástago cónico, recolector de polvo, capuchón antipolvo, etc.

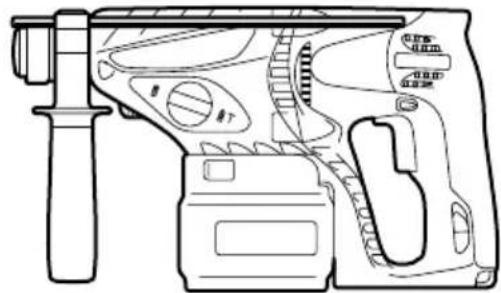

MANUAL DE USUARIO DH 24DV HITACHI

Broca de taladro Adaptador cónico (vástago cónico) (Asta SDS Plus)

Coppiglia

ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA

ADVERTENCIA

Lea todas las instrucciones y advertencias de seguridad.

Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.

Guarde todas las advertencias e instrucciones para futura referencia.

El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).

1) Seguridad del área de trabajo

a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas u oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden inflamar el polvo o los humos.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.

2) Seguridad eléctrica

a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.

c) No exponga las herramientas eléctricas a la lluvia o a la humedad.

La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.

d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles.

Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.

La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.

f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).

El uso de un RCD reduce el riesgo de descarga eléctrica.

3) Seguridad personal

a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.

No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.

La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.

b) Utilice un equipo de protección. Utilice siempre una protección ocular.

El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.

c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.

El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.

d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.

Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.

e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.

Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.

f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.

La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.

g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.

La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.

4) Utilización y mantenimiento de las herramientas eléctricas

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.

b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.

Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.

c) Desconecte el enchufe de la fuente eléctrica y/o la batería de la herramienta eléctrica antes de hacer ajustes, cambiar accesorios o almacenar herramientas eléctricas.

Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.

d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.

Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.

e) Mantenimiento de las herramientas eléctricas. Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas. Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.

Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.

f) Mantenga las herramientas de corte afiladas y limpias.

Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.

g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.

La utilización de la herramienta eléctrica para operaciones diferentes a aquellas pretendidas podría dar lugar a una situación peligrosa.

5) Utilización y mantenimiento de las herramientas a batería

a) Recargue sólo con el cargador especificado por el fabricante.

Un cargador adecuado para un tipo de batería podría crear peligro de incendio si se utiliza con otra batería.

b) Utilice herramientas eléctricas sólo con baterías designadas específicamente.

La utilización de otras baterías podría crear peligro de daños e incendio.

c) Cuando no se utilice la batería, manténgala alejada de otros objetos metálicos como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.

Si se acortan y acercan los terminales de las baterías, podrían producirse quemaduras o un incendio.

d) Bajo condiciones abusivas, podría salir líquido de la batería; evite todo contacto. Si se produce un contacto accidentalmente, aclare con agua. Si entra líquido en los ojos, busque ayuda médica.

El líquido de la batería podría causar irritación o quemaduras.

6) Revisión

a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.

Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.

PRECAUCIÓN

Mantenga a los niños y a las personas enfermas alejadas. Cuando no se utilicen, las herramientas deben almacenarse fuera del alcance de los niños y de las personas enfermas.

ADVERTENCIAS DE SEGURIDAD DEL MARTILLO PERFORADOR A BATERÍA

1. Utilice protectores de oídos La exposición al ruido puede causar daños auditivos.

2. Utilice los mangos auxiliares proporcionados con la herramienta.

La pérdida de control puede causar daños personales.

1. Cuando se perfora una pared, techo o piso confirmar si está en buenas condiciones el cable de alimentación y demás piezas relacionadas.

2. No tocar la broca durante ni inmediatamente después de trabajar, puesto que se pone ardiente y puede causar quemaduras serias.

3. Sujetar siempre firmemente el asidero del cuerpo y el asidero lateral de la herramienta. De lo contrario, la contrafuerza producida podría causar un funcionamiento impreciso e incluso peligroso.

4. Siempre cargar la batería a una temperatura de 0 - 40°C.

Una temperatura inferior a 0°C causa una sobrecarga, lo que es peligroso. No se podrá cargar la batería a temperaturas superiores a los 40°C. La temperatura más apropiada para cargar es la de 20 – 25°C.

1. No usar el cargador continuamente.

Cuando se completa la carga, dejar descansar el cargador por 15 minutos antes de proseguir con la carga siguiente.

1. No dejar que entre suciedad por el orificio de conexión de la batería recargable.

2. Nunca desarmar la batería recargable ni el cargador.

3. Nunca poner en cortocircuito la batería recargable. Poner en cortocircuito la batería produce una corriente eléctrica enorme y el consecuente recalentamiento, pudiendo quemar o deteriorar la batería.

4. No tirar la batería al fuego.

Si se quema la batería puede explotar.

1. Cuando utilice continuamente la unidad, es posible que se recaliente y que se dañe el motor y el interruptor. Déjela sin usar durante aproximadamente 15 minutos.

2. No insertar objetos en las renuras de ventilación del cargador.

La inserción de objetos metálicos o inflamables en dichas ranuras puede provocar descargas eléctricas o dañar el cargador.

1. El uso de una batería descargada dañará el cargador.

2. Llevar la batería al sitio de compra original en el caso de que la duración de la batería recargable sea reducida al usarse. No tirar la batería descargada.

ESPECIFICACIONES

HERRAMIENTA MOTORIZADA

Modelo DH24DV
Ahorro/Potencia 0 - 500 min			-1/ 0 - 1000 min-1
Ahorro/Potencia 0 - 2200 min			-1/ 0 - 4500 min-1
Capacidad	Taladrado Acero	Hormigón 24 mm
		13 mm
		Madera 30 mm
	Aprieta de tornillos	Tornillo para madera	6,2 mm de diámetro × 40 mm de longitud
Batería recargable EB2430HA: Ni-MH 24 V (3,0 Ah, 20 celdas)EB2433X: Ni-MH 24 V (3,3 Ah, 20 celdas)			EB2420: Ni-Cd 24 V (2,0 Ah, 20 celdas)EB2433X: Ni-MH 24 V (3,3 Ah, 20 celdas)
Peso 4,0 kg

○ No utilice el modo "SAVE" para perforar orificios con el taladro para madera. El motor podría quemarse.

CARGADOR

Model UC24YFB
Tensión de carga 24 V
Peso 0,6 kg

ACCESORIOS ESTANDAR

DH24DV (BFK)(HFK)(XFK)	1 Mango lateral....12 Calibre de profundidad....13 Cargador....14 Caja de plástico....1
DH24DV (2BFK)(2HFK)(2XFK)	1 Mango lateral....12 Calibre de profundidad....13 Cargador....14 Caja de plástico....15 Batería de repuesto....1

Los accesorios estándar están sujetos a cambio sin previo aviso.

ACCESORIOS OPCIONALES (de venta por separado)

1. Batería (EB2420 EB2430HA, EB2433X)

Resultará muy útil preparar varias baterías extra.

2. Taladrar orificios de anclaje (Rotación + golpeteo)

○Broca de taladro (vástago cónico) y adaptador cónico

Diámetro exterior

11,0 mm

12,3 mm

12,7 mm

14,3 mm

14,5 mm

17,5 mm

21,5 mm

Modo cónico Broca de taladro aplicable
Cono Morse (Nr. 1)	Broca de taladro (vástago cónico)	11,0 – 17,5 mm
Cono Morse (Nr. 2)	Broca de taladro (vástago cónico)	21,5 mm
Cono A	El cono A o B troquelado del adaptador cónico se suministra como accesorio facultativo pero la broca para el mismo no se suministra.
Cono B

○Portabrocas del martillo roto-percutor de 13 mm y llave de portabrocas

Llave de portabrocas

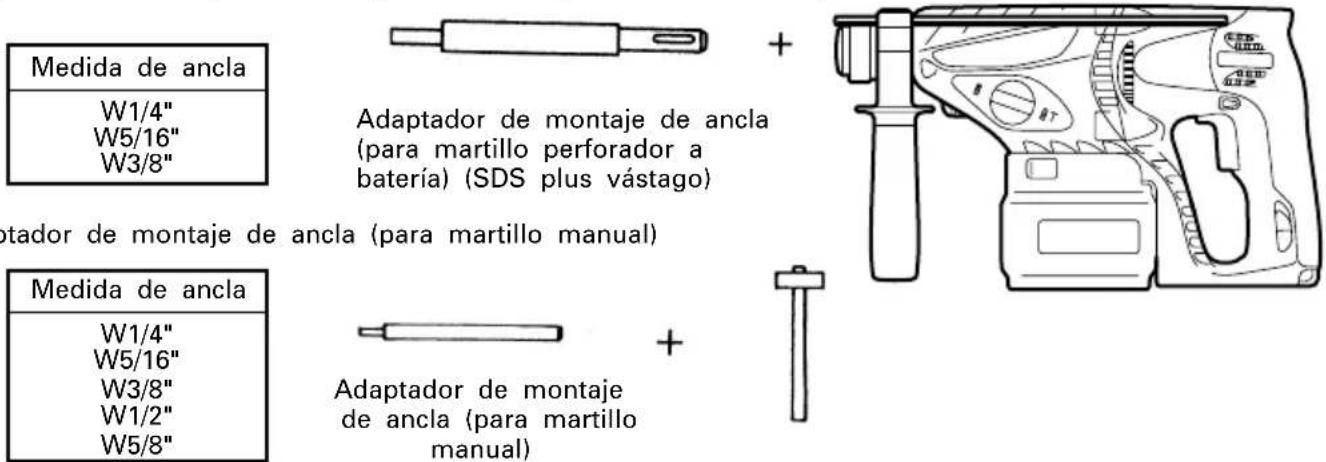

3. Montaje de ancla

○Adaptador de montaje de ancla (para martillo perforador a batería)

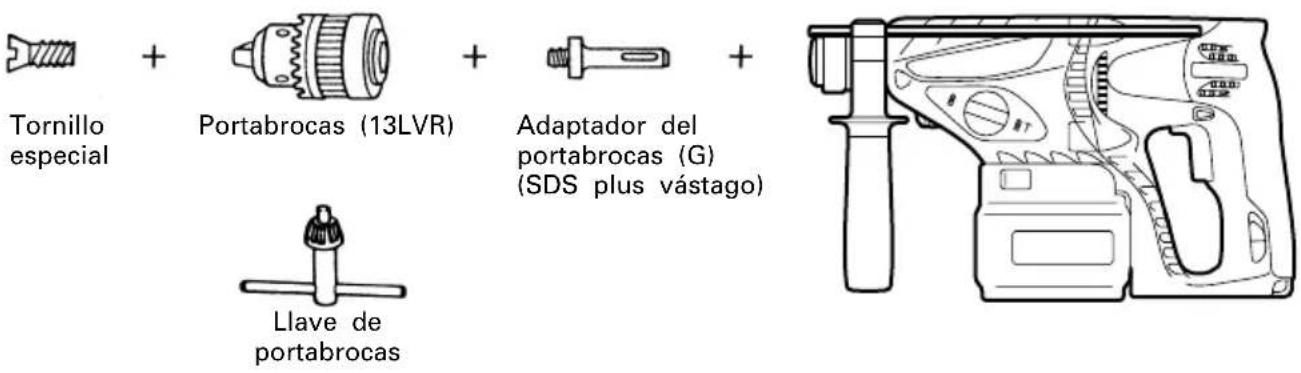

4. Perforación y apriete de tornillos (Rotación solamente)

○Portabrocas, adaptador del portabrocas (G) y llave de portabrocas

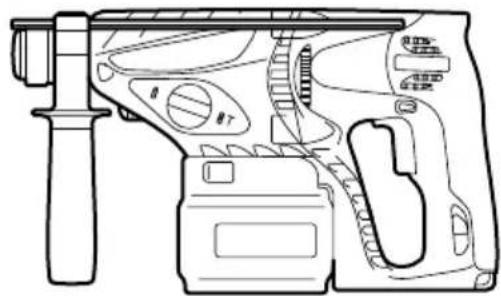

5. Perforación (Rotación solamente)

Llave de portabrocas

○ Conjunto de portabrocas 13 mm (con llave de portabrocas) y portabrocas (para perforación de orificios en hormigón o madera).

6. Colocación de tornillos (Rotación solamente)

N° de broca	Tamaño del tornillo	Longitud
N°. 2 3-5	mm 25 mm
N°. 3 5-8	mm 25 mm

Los accesorios estándar están sujetos a cambio sin previo aviso.

APLICACION

Acción combinada de rotación y golpeteo

○Perforación de orificios de anclaje
○Perforación de orificios de hormigón
○Perforación de orificios de baldosa
Rotación solamente
○Perforación de orificios en hormigón o madera (con accesorios facultativos)
○Apriete de tornillos para metales, tornillos de madera (con accesorios opcionales)

DESMONTAJE E INSTALACION DE BATERIA

1. Desmontaje de la batería

Sujetar firmemente el asidero y presionar los cierres de la batería para desmontarla (Ver las Figs. 1 y 2).

PRECAUCIÓN:

No cortocircuitar nunca la batería.

2. Instalación de la batería

Inserte la batería alineando el riel de guía de la batería y del cuerpo. Asegúrese de que la batería quede firmemente instalada.

CARGA

Antes de usar la herramienta eléctrica, cargue la batería de la siguiente manera.

1. Enchufe el cable de alimentación del cargador a un tomacorriente de CA.

Cuando haya conectado el enchufe del cargador a una toma de la red, la lámpara piloto se encendrá en rojo. (A intervalos de 1 segundo.)

2. Inserte la batería en el cargador

Inserte la batería en el cargador, tal como se observa en la Fig. 3. Asegúrese de que la batería quede completamente apoyada en el cargador.

3. Carga

Cuando inserte una batería en el cargador, la lámpara piloto permanecerá continuamente encendida en rojo.

Cuando la batería se haya cargado completamente, la lámpara piloto parpadeará en rojo. (A intervalos de 1 segundo.) (Vea las Tabla 1)

(1) Indicaciones de la lámpara piloto

Las indicaciones de la lámpara piloto y amarilla, mostradas en la Tabla 1, se producirán de acuerdo con la condición del cargador o de la batería.

Tabla 1

Indicaciones de la lámpara piloto
Antes de la carga	Parpadeo (ROJA)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
Durante la carga	Iluminación (ROJA)	Iluminación permanente
Carga completa	Parpadeo (ROJA)	Se encenderá durante 0,5 segundos. No se encenderá durante 0,5 segundos. (Apagada durante 0,5 segundos)
Carga imposible	Parpadeo (ROJA)	Se encenderá durante 0,1 segundo. No se encenderá durante 0,1 segundo. (Apagada durante 0,1 segundo)	Mal funcionamento de la battería o del cargador
Carga imposible	Iluminación (VERDE)	Iluminación permanente	La temperatura de la batería es alta, lo que imposibilita la carga.

(2) Temperatura de las baterías recargables.

La temperatura de las baterías se muestra en la Tabla 2, y las baterías que se hayan calentado deberán dejarse enfriar durante cierto tiempo antes de cargarlas.

Tabla 2

Tipo de batería que	Temperatura con la podrá cargarse la batería
EB2420 -5°C - 60°C
EB2430HA, EB2433X 0°C	- 45°C

(3) Tiempo de recarga

Dependiendo del tipo de batería, el tiempo de carga será como se muestra en la Tabla 3.

Tabla 3 Tiempo de carga (a 20°C)

Tipo de batería T	tempo de recarga
EB2420 Aprox. 50 min.
EB2430HA Aprox. 70 min.
EB2433X Aprox. 75 min.

NOTA: El tiempo de carga puede variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.

4. Desenchufe el cable de alimentación del cargador del tomacorriente de CA.

5. Sostenga el cargador firmemente y saque la batería. NOTA:

Después de la operación, extraiga en primer lugar las baterías del cargador, y después guárdelas adecuadamente.

Descarga eléctrica en caso de baterías nuevas, etc.

Como la substancia química interna de las baterías nuevas o las que no se hayan utilizado durante mucho tiempo no está activada, la descarga eléctrica puede ser inferior cuando se utilicen por primera y segunda vez. Este fenómeno es temporal, y el tiempo normal requerido para la recarga se restablecerá recargando las baterías 2–3 veces.

Forma de hacer que las baterías duren más

(1) Recarque las baterías antes de que se hayan agotado completamente.

Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.

(2) Evite realizar la recarga a altas temperaturas. Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmedi atamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.

PRECAUCIÓN:

○Si la batería se ha calentado justo después de la operación o debido a la luz del sol, etc., puede suceder que la lámpara piloto del cargador no se encienda. En tal caso, primero deje enfriar la batería y luego inicie la carga.

○Cuando la lámpara piloto parpadea rápidamente en rojo (a intervalos de 0,2 segundos), realice una compro-bación y extraiga los objetos extraños del orificio de instalación de batería del cargador. Si no hay ningún objeto extraño, es posible que la batería o el cargador funcione mal. Llévelos a un agente de servicio técnico autorizado.

○Como el microprocesador incorporado tarda 3 segundos en confirmar que la batería que estaba cargándose con el UC24YFB se ha estraído, espere 3 segundos como mínimo antes de reinsertarla para continuar cargando. Si reinserta la batería antes de 3 segundos, es posible que no se carga adecuadamente.

ANTES DE LA PUESTA EN MARCHA

1. Montaje de la broca (Fig. 4, 5)

PRECAUCIÓN:

Para evitar accidentes, asegúrese de desconectar el interruptor.

NOTA:

Cuando utilice herramientas tales como brocas de taladro, etc., asegúrese de usar las piezas legítimas especificadas por nuestra compañía.

(1) Limpie la parte de la espiga de la broca de taladro.

(2) Introduzca la broca de taladro en el portaherramienta, retorciéndola hasta que quede enclavada. (Fig. 4)

(3) Tire de la broca de taladro para comprobar que ha quedado enclavada. (4) Para extraer la broca, tire completamente de la empuñadura en el sentido de la flecha y tire hacia afuera de la broca.

2. Confirmar que la bateria está puesta correctamente.

3. Cuando instale la copa de polvo o el lector de polvo (B) (Accesorios facultativos) (Fig. 6, Fig. 7)

Cuando emplee un martillo perforador a batería para trabajos de taladrado hacia arriba, extraiga el adaptador de recolección de polvo e instale una copa de polvo o un colector de polvo (B) para recolectar las partículas a fin de facilitar la operación.

○Instalación de la copa de polvo Emplee la copa de polvo instalando la broca como se muestra en la Fig. 6.

Cuando emplee una broca de gran diámetro, agrande el orificio central de la copa de polvo con este martillo perforador a batería.

○Instalacion del colector de polvo (B) Para emplear el colector de polvo (B), insértelo desde la punta de la broca alineándolo con la ranura de la empuñadura. (Fig. 7)

PRECAUCIÓN:

○La copa de polvo y el colector de polvo (B) son para emplearse exclusivamente en trabajos de perforación de hormigón. No los emplee para trabajar con madera o metal.

○Inserte completamente el colector de polvo (B) en la parte del portabrocas de la unidad principal.

○Cuando ponga en funcionamiento el martillo perforador a batería mientras el colector de polvo (B) esté separado de la superficie de hormigón, dicho colector girará junto con la broca. Cerciórese de apretar el gatillo interruptor después de haber presionado la copa de polvo sobre la superficie de hormigón. Cuando emplee la copa de polvo con una broca de no más de 190 mm de longitud total, el colector de polvo (B) no podrá tocar la superficie de hormigón girará.

Por lo tanto, emplee el colector de polvo (B) con brocas de 166, 160, y 110 mm de longitud total.

○Vacíe las partículas después de taladrar dos o tres orificios.

○Después de haber extraído el colector de polvo (B), vuelva a colocar la broca.

4. Selección de la broca destornillador

Puede dañarse las cabezas de tornillos y las brocas de atornillar a menos que se emplee la broca apropiada según sea el diámetro del tornillo.

5. Confirmar la dirección de rotación de la broca (Fig. 9)

La broca rota hacia la derecha (mirándola desde atrás) al oprimir el lado R (der.) de la palanca interruptor de inversión. (Fig. 9-a)

El lado L (izq.) de la palanca se usa para hacer girar la broca a la izquierda. (Fig. 9-b)

El motor no girará si pone el pulsador en la posición central. (Fig. 9-c)

6. Perforación continua

El número de orificios que podrán taladrarse en hormigón después de una recarga se muestra on la Tabla 4.

Tabla 4

Diám. de Profundo broca (mm) (mm)	fundo (mm)	Número de perforaciones contínuas posibles (orificios)
		EB2420	EB2430HA	EB2433X
6,5 75 110	120
8,5 45 70	75
12,5 35 50	55
14,5	60	30 45	50
18 20 30 33
24		7	10 11

Estos datos son valores de referencia. El número de orificios que podrán taladrarse variará de acuerdo con lo afilada que esté la broca o las condiciones del hormigón taladrado.

PRECAUCIÓN:

Cuando utilice continuamente esta unidad, es posible que se recaliente y que se dañe el motor y el interruptor.

Déjela sin usar durante aproximadamente 15 minutos.

COMO SE USA

1. Operación del conmutador

○Cuando se aprieta el gatillo del interruptor, la herramienta gira. Cuando se suelta el gatillo del interruptor, la herramienta se detiene.
○La velocidad rotacional del martillo rotativo puede controlarse variando la presión con que se aprieta el interruptor de gatillo. La velocidad será baja cuando se apriete ligeramente el gatillo del interruptor, y aumentará a medida que lo apriete.
○Al soltar el gatillo del interruptor, se aplicará el freno para una parada inmediata.

2. Rotación + golpeteo

Alinee la marca “▶” con la marga “T girando la palanca de cambio para establecer el modo de “Rotación + Impacto”. (Fig. 8)

(1) Montar la broca.
(2) Presionar el interruptor de gatillo después de poner la punta de la broca en la posición para taladrar. (Fig. 10)
(3) No es necesario presionar con fuerza. Presionar ligeramente de forma que el polvo producido al taladrar salga al exterior gradualmente.

PRECAUCIÓN:

Cuando la broca toque una barra de hierro de construcción se detendrá inmediatamente y el martillo roto-percutor tenderá a girar. Por lo tanto, sujetar el mango lateral y sostenerlo firmemente como se ilustra en la Fig. 10.

3. Rotación solamente

Alinee la marca “▶” con la marga “###” girando la palanca de cambio para establecer el modo de “Rotación solamente” (Fig. 8).

Para perforar madera o metal empleando el portabrocas y el adaptador del portabrocas, proceder como sigue.

Instalación del portabrocas y adaptador del portabrocas: (Fig. 11)

(1) Instale la broca en el adaptador del portabrocas.
(2) La parte del SDS más vástago es igual que una broca. Por lo tanto, para instalarla, consulte "Montaje de la broca".

PRECAUCIÓN:

○La aplicación de fuerza excesiva acelerará el trabajo pero dañará la punta de la broca y reducirá la vida útil del martillo perforador a batería.
○La broca puede salirse al quitar el martillo perforador a batería del orificio perforado. Para extraer esta herramienta es importante empujar hacia de lante.
○No intentar usar el martillo perforador a batería en la función de rotación y golpeteo con el portabrocas y el adaptador del portabrocas instalados. Esto reducirá considerablemente la vida útil de cada componente de la máquina.

4. Atornillando tornillos para madera (Fig. 13)

(1) Escoger una broca destornillador apropiada Emplear tornillos con cabeza +, en lo posible, debido a que los tornillos con cabeza – hacen que se zafe fácilmente el destornillador.
(2) Atornillado

Antes de atornillar los tornillos para madera, hay que hacer orificios apropiados en la madera, aplicando luego la broca destornillador en la cabeza del tornillo y colocar así éste en los orificios.

PRECAUCIÓN:

Tener cuidado al preparar el orificio para que sea apropiado para el tornillo, teniendo en cuenta la dureza de la madera. Si el orificio es excesivamente pequeño o estrecho, se requiere mucha fuerza para atornillar y veces puede dañarse la rosca.

5. Modo de usar el calibre de profundidad (Fig. 12)

(1) Afloje el perno de perilla del asa lateral, e inserte el calibre de profundidad en el surco en U de dicha asa lateral.
(2) Ajustar la posición del retenedor de acuerdo a la profundidad del agujero, y apretar firmemente el perno de perilla.

6. Mode de usar la broca (espiga ahusada) y el adaptador de le espiga ahusada

(1) Montar el adaptador de la espiga ahusada en el martillo perforador a batería (Fig. 14).
(2) Montar la broca (espiga ahusada) en el adaptador de la espiga ahusada (Fig. 14).
(3) Poner el interruptor en la posición de encendido (ON), y taladrar un agujero de la profundidad especificada.
(4) Para quitar la broca (espiga ahusada), insertar la chaveta en la ranura del adaptador de la espiga ahusada y golpear la cabeza de l chaveta con un martillo. Usar apoyos como se muestra en la Fig. 15.

7. Conmutación entre los modos "SAVE" y "POWER" Accionando la perilla de cambio de la manera indicada en la Fig. 16, es posible aumentar o disminuir la fuerza de percusión del martillo según los diferentes usos. Ajuste la fuerza a las necesidades de cada uso.

(1) Modo"SAVE"... disminución de la fuerza de percusión Permite evitar la dobladura o la rotura de las brocas de taladro de menos de 5 mm de diámetro.

(2) Modo"POWER" ... aumento de la fuerza de percusión
○Se utiliza para perforar orificios de manera rápida y eficiente cuando se utilizan brocas de taladro de más de 5 mm de diámetro.
○Se puede usar para perforar orificios en madera o metal.

PRECAUCIÓN:

No utilice el modo "SAVE" para perforar orificios en madera. El motor podría quemarse debido a la tendencia al bloqueo provocada por la baja potencia.

LUBRICACION

A este martillo perforador a batería deberá aplicársele grasa de baja viscosidad, de esta forma, el martillo podrá usarse durante un largo período de tiempo sin cambiar de grasa. Ponerse por favor en contacto con el agente de reparaciones más cercano para cambiar la grasa si ésta se escapase a través de los tornillos flojos.

La falta de grasa hará que el martillo perforador a batería se agarrote disminuyendo por lo tanto su duración.

PRECAUCIÓN:

En esta herramienta deberá usarse la grasa (FG-6A) especificada. El uso de otras grasas podría afectar negativamente al rendimiento. Cerciórese de preguntar a sus agentes de servicio por la grasa de repuesto.

MANTENIMIENTO E INSPECCION

1. Inspección de la herramienta

Debido a que cuando se usa una broca en malas condiciones se desmejora la eficiencia y pueden producirse desperfectos del motor, siempre conviene usar la mecha afiladas. Afilar inmediatamente la broca en cuanto se note abrasión.

2. Inspección de los tornillos de montaje

Inspeccionar regularmente los tornillos de montaje y asegurarse que están bien apretados. Si se afloja algún tornillo, hay que reapretarlos inmediato. Fallar en ésto, puede ser muy peligroso.

3. Mantenimiento de motor

La unidad de bobinado del motor es el verdadero "corazón" de las herramientas eléctricas. Prestar el mayor cuidado y asegurarse de que el bobinado no se dañe y/o se humedezca con aceite o agua.

4. Inspeccionar los carbones de contacto (Fig. 21)

El motor emplea escobillas de carbón que son partes consumibles. Cuando se gastan o están cerca del "limite de desgaste" pueden causar problemas al motor. Al equiparse la escobilla de carbón de parada automática, el motor se detendrá automáticamente en ese momento hay que proceder a cambiar ambas escobillas de carbón por la nuevas, que tienen los mismos números de escobillas de carbón como se muestra en la figura. Además siempre hay hay que mantener las escobillas de carbón limpias y asegurarse de que se muevan libremente en sus porta-escobillas.

5. Reemplazo de las escobillas de carbón

(1) Afloje los tornillos (2) de la cubierta de mandril y, a continuación, retire ésta de la carcasa. (Fig. 17, Fig. 18)

(2) Sujete los terminales de las escobillas de carbón con los alicates, y extráigalos del portaescobillas. (Fig. 19)

(3) Tire de los resortes hacia adelante con un destornillador Phillips y, a continuación, retire las escobillas de carbón. (Fig. 20)
(4) Invierta estos pasos para instalar las escobillas.

6. Limpieza en el exterior

Cuando el taladro de percusión esté sucio, limpiarlo con un paño suave y seco o con un paño mojado en agua jabonosa.

No utilizar disolventes clóricos, gasolina o disolventes parapinturas ya que éstos funden los materiales plásticos.

7. Almacenamiento

Guardar el taladro de percusión en un lugar en el cual la temperatura sea inferior a 40°C y esté alejado del alcance de los niños.

8. Lista de repuestos

A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones

PRECAUCIÓN:

La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi. Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento. En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.

MODIFICACIONES:

Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.

Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.

GARANTÍA

Las herramientas motorizadas de Hitachi incluye una garantía conforme al reglamento específico legal/nacional. Esta garantía no cubre los defectos o daños debidos al uso incorrecto, el abuso o el desgaste normal. En caso de reclamación, envíe la herramienta motorizada, sin desmontar y con el CERTIFICADO DE GARANTÍA que aparece al final de estas instrucciones de uso, al Centro de Servicio Autorizado de Hitachi.

NOTA:

Debido al programa continuo de investigación y desarrollo de HITACHI estas especificaciones están sujetas a cambio sin previo aviso.

Información sobre el ruido propagado por el aire y vibración

Los valores medidos se determinaron de acuerdo con EN60745 declararon de conformidad con ISO 4871.

Nivel de potencia auditiva ponderada A: 103 dB (A)

Nivel de presión auditiva ponderada A: 92 dB (A)

Duda KpA: 3 dB (A)

Utilice protectores para los oídos.

Valores totales de la vibración (suma de vectores triax.) determinados de acuerdo con EN60745.

Perforación de martillo en hormigón:

Valor de emisión de la vibración ah, HD = 10,2 m/s²

Incertidumbre K = 1,5 m/s²

ADVERTENCIA

○El valor de emisión de la vibración durante la utilización de la herramienta eléctrica puede ser diferente del valor declarado dependiendo de las formas de utilización de la herramienta.

○Para identificar las medidas seguras para proteger al operario basadas en una estimación de exposición en las condiciones reales de uso (teniendo en cuenta todas las partes del ciclo de funcionamiento como tiempos cuando la herramienta está apagada y cuando funciona lentamente además del tiempo de activación).

AVISOS GERAIS DE SEGURANÇA PARA A FERRAMENTA ELÉCTRICA

AVISO

2) Segurança eléctrica

a) As fichas da ferramenta eléctrica devem corresponder às tomadas.
Nunca modifique a ficha.
Não utilize fichas adaptadoras com ferramentas eléctricas ligadas à terra.
As fichas não modificadas e tomadas correspondentes reduzirão o risco de choques eléctricos.
b) Evite contacto corporal com superfícies ligadas à terra, tais como tubos, radiadores, máquinas e frigoríficos.
Existe um risco acrescido de choque eléctrico se o seu corpo estiver ligado à terra.

A entrada de água numa ferramenta eléctrica aumentará o risco de choques eléctricos.

e) Efectue a manutenção de ferramentas eléctricas.

ACESSÓRIOS OPCIONAIS (vendidos separadamente)

1. Bateria (EB2420, EB2430HA, EB2433X)

Receptáculo de poeira

Coletor de poeira (B)

Quadro 2 Limites para recarga de baterias

Tipo de bateria quais a	Temperaturas nas bateria pode ser recarregada
EB2420 -5°C - 60°C
EB2430HA, EB2433X 0°C	- 45°C

Tipo de bateria T	Tempo de recarga
EB2420 Aprox. 50 min.
EB2430HA Aprox. 70 min.
EB2433X Aprox. 75 min.
