MANUAL DE USUARIO AXLOC-NIS1 AXESS

INSTRUCCIONES DE INSTALACIÓN

Visite el sitio metraonline.com. para más información acerca de las instrucciones de desarme del tablero. Ingrese el año, el modelo y la marca del vehículo en la guía de compatibilidad de vehículos sobre kits de instalación de radios.

Nissan LOC (Convertidor de Salida de Línea)

AXLOC-NIS1 (Para Vehículos no Amplificados) 2007-Más

Para consultar información más detallada acerca del producto y aplicaciones específicas actuales del vehículo, visite la página Axxessinterfaces.com.

• Diseñada para contar con (2) canales de salida de audio de bajo nivel desde el sistema de fábrica.
• Permite realizar la instalación de un amplificador para bocinas o subbafles.
• El controlador de ganancia incluido permite ajustar la salida general.
• Cable remoto de 12 v-500 mA activado con el sensor de señal.
  • 55 Watts por canal
• Diseñado para vehículos no amplificados.
  Nota: Se recomienda el uso de un relé de polo único con doble tiro (SPFT) al momento de realizar la instalación de varios amplificadores.

ÍNDICE

Aplicaciones ....1

Instalación 2

Diagrama 3

HERRAMIENTAS NECESARIAS

• Herramienta de prensado y conectores o pistola de soldadura hilo de soldadura y tubo termoretráctil • Cinta • Cortador de cables
• Abrazaderas de plástico

COMPONENTES DEL KIT

• Arnés de cableado AXLOC-NIS1
• Controlador de ganancia
  • Cable remoto de 12 v-500 mA
• Cable auxiliar

ATENCIÓN: Sin tener la llave puesta en la marcha, desconecte la terminal negativa de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la Instalación, en especial las luces indicadoras de las bolsas de aire, estén conectadas antes de volver a conectar la batería o dar vuelta a la marcha para probar este producto. NOTA: También consulte las instrucciones incluidas con el radio genérico.

INSTALACIÓN

1. Desconecte el arnés del sintonizador de fábrica e instale el arnés de AXLOC-NIS1 incluido con este kit.
2. Monte el controlador de ganancia en una ubicación idónea y conecte el cable auxiliar a la PERILLA DE BAJOS y, después, al conector de ganancia del armés AXLOC.

3. Instale el amplificador genérico y tienda un conector RCA (se vende por separado) hacia la línea del convertidor.

4. Conecte el cable remoto, conecte el dispositivo y fije todas las conexiones antes de realizar las pruebas.

NOTA: Si el vehículo viene equipado con micrófonos de cancelación activa de ruido (ANC), se sugiere que se deshabiliten para evitar que se cuelen posibles ruidos al momento de instalar los subbafles.

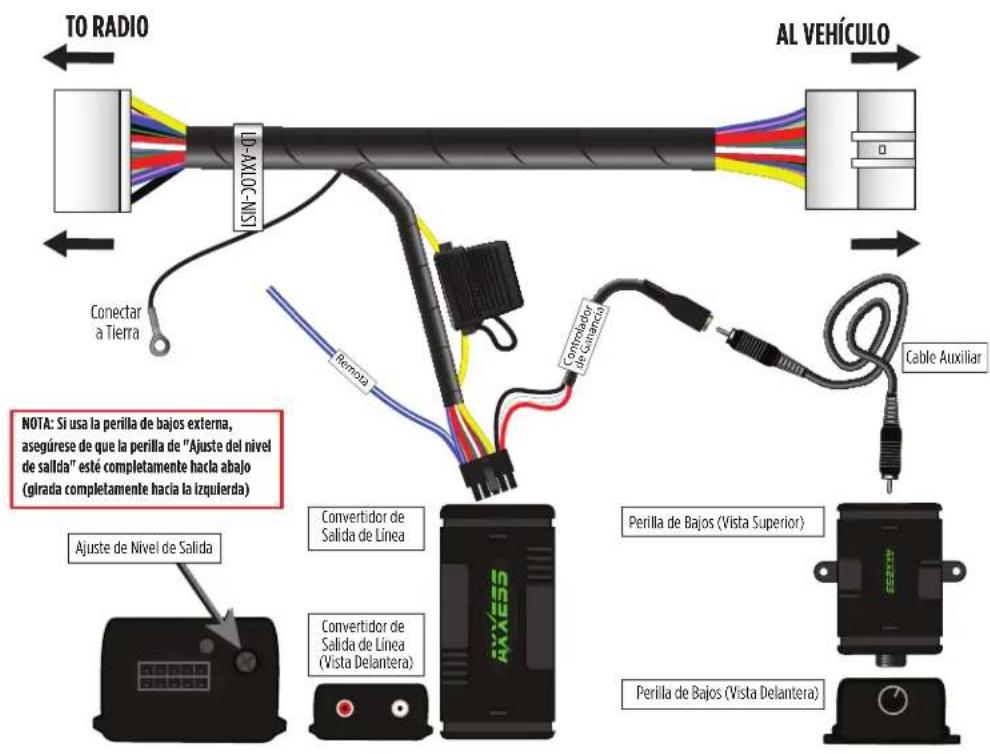

DIAGRAMA

TO RADIO AL VEHÍCULO Conectar a Tierra LO-MX-NC-NS1 Remote Controller de Conance Cable Auxiliar NOTA: Si usa la perilla de bajos externa, asegúrese de que la perilla de "Ajuste del nivel de salida" esté completamente hacia abajo (girada completamente hacia la izquierda) Ajuste de Nivel de Salida Convertidor de Salida de Línea Perilla de Bajos (Vista Superior) Convertidor de Salida de Línea (Vista Delantera) Perilla de Bajos (Vista Delantera)
