MANUAL DE USUARIO AXPIO-ES1 AXESS

Para consultar información más detallada acerca del producto y aplicaciones específicas actualizadas del vehículo, visite la página AxxessInterfaces.com

CARACTERÍSTICAS DEL KIT

• Diseñado para los receptores DMH-WC5700NEX de Pioneer
• Permite la conservación y el ajuste del menú de personalización de fábrica desde el radio Pioneer
• Se conservarán todas las funciones de climatización (HVAC) (CARACTERÍSTICAS DEL KIT cont. en la próxima página)

COMPONENTES DEL KIT

- A) Panel de moldura delantero • B) Panel trasero • C) Soportes del chasis Pioneer • D) Soportes de la pantalla Pioneer • E) Tornillos Phillips de #8 x 3/8" (4) No se Muestra: Interfaz del radio, LD-FD3-PIO, LD-FD54CAM, AD-EU5, 40-GPS-PIO, PR04AVIC-PIO / PR04- PIORCA

A

Desmontaje del Tablero 3-6

Ensamble del Kit....7-8

Instalación del Cableado Axxess....9

Preparación del Radio....10-11

Ensamble Final....12

CONEXIONES DE CABLEADO Y ANTENA

Arnés de cableado: Se incluye con el kit Adaptador de antena y adaptador de antena GPS: Se incluye con el kit

Cable de extensión RGB: # de pieza Pioneer CD-RGB150A (no lo vende Metra)

HERRAMIENTAS NECESARIAS

• Herramienta para retiro de paneles
• Destornillador Phillips -Llave de tubo de 7mm

ATENCIÓN: Con la llave fuera del encendido, desconecte el terminal negativo de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la instalación, especialmente las luces indicadoras de las bolsas de aire, estén enchufadas antes de volver a conectar la batería o encender y apagar para probar este producto. NOTA: Consulte también las instrucciones incluidas con el accesorio de posventa antes de instalar este dispositivo.

CARACTERÍSTICAS DEL KIT (CONT.)

CARACTERÍSTICAS DEL KIT (continuación de la portada)

• Los vehículos de zona única solamente tendrán retroalimentación de estatus de las funciones de climatización, mientras que los vehículos de doble zona también pueden controlarse desde la pantalla del radio.
• Permite la conservación y el ajuste del menú de personalización de fábrica desde el radio Pioneer ^® .
• Instalación total lista para usarse
• Incluye el kit del tablero con la interfaz Axxess y el arnés T específico del vehículo
• Incluye el adaptador de antena de radio para GPS
• Cuenta con una derivación integrada de motor de ARRANQUE/ALTO (si viene equipada)
• Genera corriente de accesorios (12 V 10 amp)
• Ofrece salidas de NAV (freno de mano, reversa y sensor de velocidad)
• Conserva los controles de audio en el volante
• Funciona tanto en los vehículos de zona única como en los vehículos de doble zona
• El kit del tablero cuenta con pintura negro mate resistente a los rayones que combina con el acabado de fábrica
• Conserva los tonos de seguridad por medio de una bocina externa incluida
• Diseñada para vehículos no amplificados
  • Actualizable con micro USB "B"

DESMONTAJE DEL TABLERO

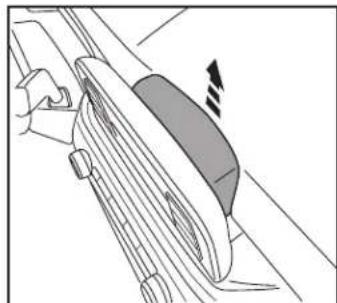

1. Desenganche el panel de moldura que está detrás de la pantalla de radio de fábrica y quitelo. (Figura A)
2. Quite (3) tornillos de 7 mm debajo de la cubierta que retiró en el paso n.º 1 y, después, desenganche la pantalla y quitela. (Figura B)

1. Quite (2) tornillos de 7 mm que están detrás de la pantalla de fábrica y, después, desenganche el panel de moldura que contiene los controles de radio y quitelo, sacándolo extendido por encima de la rejilla de aire del lado del copiloto (Figura C, D).

Continúa en la siguiente página

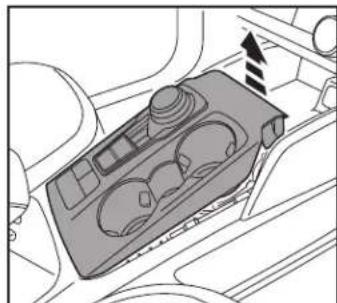

1. Desenganche la parte superior de la consola, incluidos los portavasos y la palanca de velocidades, y quitela. (Figura E)

Nota: Empiece por la parte delantera de la consola. Hay ganchos en el panel de moldura, por lo que debe tener cuidado al momento de quitarlo.

1. Desenganche el lado izquierdo del panel del protector de rodillas y déjelo colgando y, después, quite (2) tornillos de 7 mm que están expuestos del lado derecho del panel. (Figura F)

1. Quite la cubierta de tornillo que está en el panel de la consola central del lado del conductor y, después, quite el (1) tornillo de 7 mm expuesto. (Figura G)
2. Desenganche el panel de moldura lateral de la consola y quitelo. (Figura G)
3. Desenganche el panel de moldura lateral de la consola del lado del copiloto y quitelo. (Figura H)

Continúa en la siguiente página

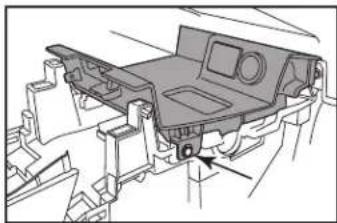

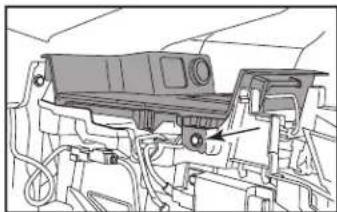

1. Quite (2) pernos de 7 mm (uno en cada lado) que fijan el panel de moldura USB y, después, desenganche el panel, desconéctelo y quitelo. (Figuras I, J, K)

1. Desenganche el panel de moldura inferior de los controles de clima, quitelo y, después, quite los (2) pernos de 7 mm que fijan el panel de moldura de los controles de clima. (Figura L, M)

2. Quite (2) pernos de 7 mm que fijan las rejillas de aire y, después, desengánchelas y quítelas. (Figura N)

Continúa en la siguiente página

1. Quite (2) pernos de 7 mm que fijan el panel de moldura de los controles de clima que están debajo de las rejillas de aire. (Figura 0)

1. Desenganche el panel de moldura de los controles de clima, desconéctelo y quitelo. (Figura P)
2. Quite (4) tornillos de 7 mm que fijan el chasis del radio al subtablero y, después, desconecte el chasis y quitelo. (Figura Q)

Continúe con el Ensamble del Kit

Nota: Consulte el manual de instalación que se incluye con el radio para saber qué tipo de tornillería debe usar en los pasos 1 y 5. La pantalla y el chasis del radio usan dos tipos diferentes de tornillos.

1 Fije la pantalla a los soportes de la pantalla Pioneer con (4) tornillos incluidos con el radio. (Figura A)
2. Conecte el cable de extensión RGB a la pantalla. Después, pase el cable por la abertura que se encuentra en el panel trasero de la pantalla del radio. Fije el ensamble de soportes/pantalla al panel trasero de la pantalla del radio con (2) tornillos incluidos con el radio. (Figura B)

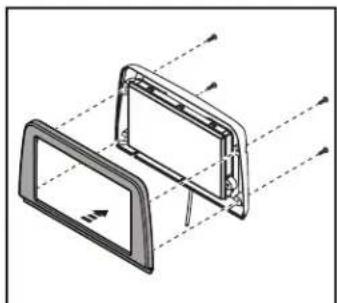

1. Fije el panel delantero de la pantalla del radio al ensamble de pantalla de radio/panel trasero con (4) tornillos Phillips de #8 x 3/8" incluidos. (Figura C)
2. Tienda el cable de extensión RGB hacia abajo hasta donde el chasis del radio se montará al subtablero. Ponga el ensamble de pantalla en la parte superior del tablero por el momento.

Continúa en la siguiente página

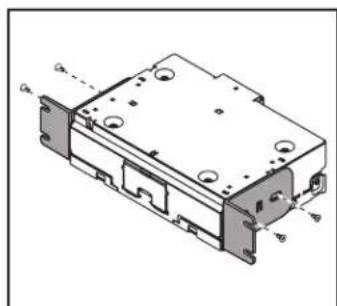

1. Sujete los soportes del chasis Pioneer al chasis del radio con (4) tornillos incluidos con el radio. (Figura E)
2. Conecte el cable de extensión RGB del paso #4 al cable RGB del chasis Pioneer. Deslice el chasis del radio en el lugar de chasis de fábrica. (Figura F)

Continúa en la Sección de Cableado Axxess

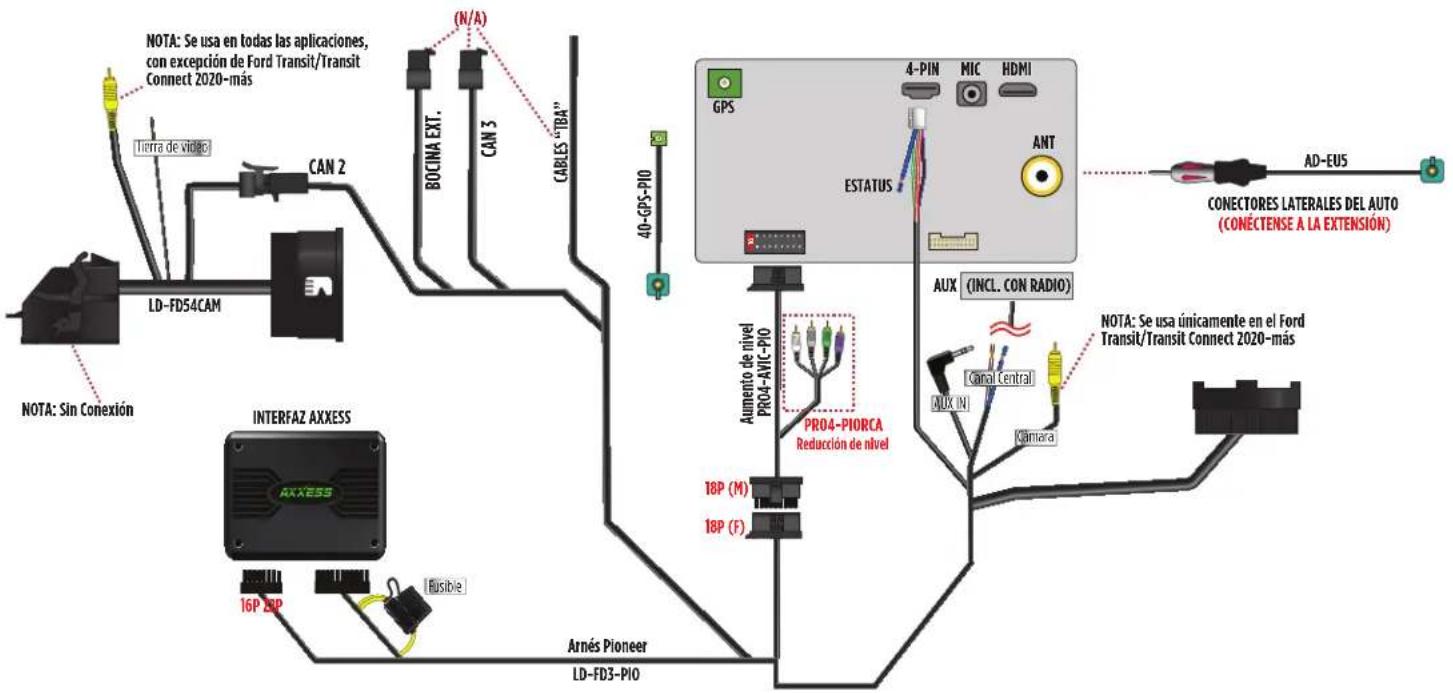

INSTALACIÓN DE CABLEADO AXXESS

NOTA: Se usa en todas las aplicaciones, con excepción de Ford Transit/Transit Connect 2020-más N/A NTRA de video CAN 2 BOCINA EXT. CAN 3 CABLES "TBA" 40-GPS-PIO LA EXCELLE GPS 4-PIN MIC HDMI ESTATUS ANT AD-EU5 CONECTORES LATERALES DEL AUTO (CONÉCTENSE A LA EXTENSIÓN) NOTA: Se usa únicamente en el Ford Transit/Transit Connect 2020-más LI-FD54CAM NOTA: Sin Conexión INTERFAZ AXXESS AXXESS 16P 8P Fusible ARNS PIONEER LD-FD3-PIO Aumento de nivel PRO4-AVIC-PIO PRO4-PIORCA Reducción de nivel 18P (M) 18P (F) AUX (INCL. CON RADIO) Coral Central MUX IN Camera NOTA

REV. 7/30/24 INSTAXPIO-ES1

PREPARACIÓN DEL RADIO

Selección del vehículo – Le permite seleccionar el vehículo en el que se está instalando el radio.

- Debe seleccionarse el tipo de vehículo para activar las funciones de menú y de climatización (HVAC), así como los controles en volante. Oprima "Marca" para cambiar el tipo de vehículo. Después, oprima "Confirmar". En este momento, el radio se reiniciará y se bloqueará la selección del vehículo.

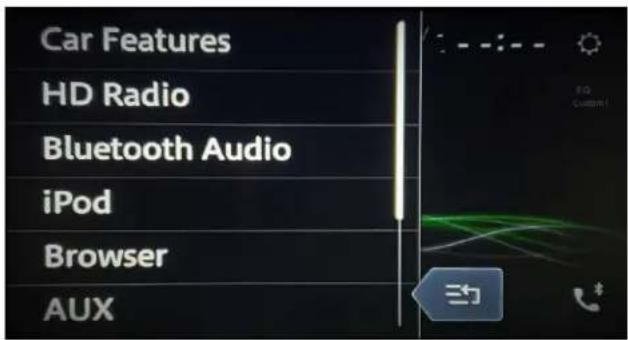

Características del Auto - Es la fuente para acceder a todas las opciones y la información del vehículo.

Car Features HD Radio Bluetooth Audio iPod Browser AUX

PREPARACIÓN DEL RADIO (CONT)

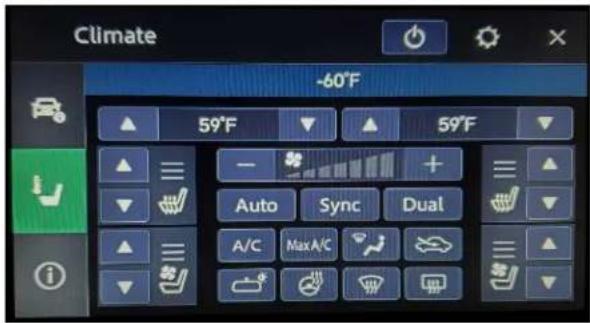

Operación de climatización (HVAC) - Pantalla de control y estatus de climatización (HVAC).

Climate -60°F 59°F 59°F Auto Sync Dual A/C MaxA/C

Pantalla de información del vehículo - Muestra varios datos acerca del vehículo (TPMS, posición de

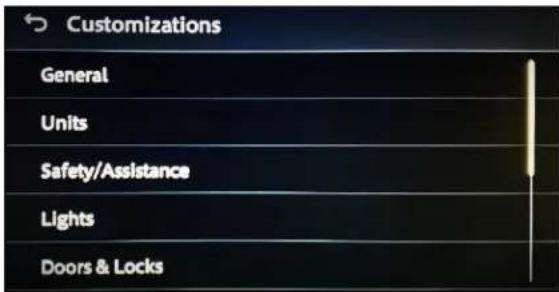

Menú de personalizaciones - Permite controlar totalmente las opciones de personalización de vehículo.

- Acceda a este menú seleccionando el ícono del engrane en la pantalla anterior.

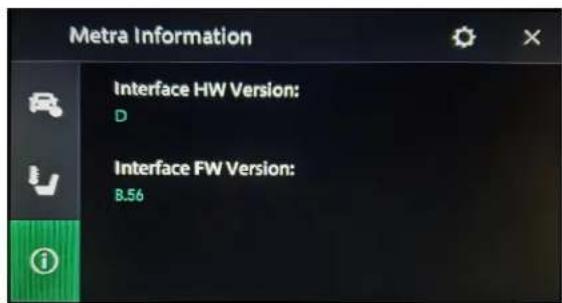

Pantalla "Información del sistema"- Es la pantalla de retroalimentación de la información

del software de la interfaz.

AXPIO-ES1

INSTRUCCIONES DE INSTALACIÓN

ENSAMBLE FINAL

1. Fije el ensamble del chasis al tablero donde se ubicaba el chasis de fábrica con los tornillos de fábrica. (Figura A)
2. Vuelva a armar el tablero al revés de como lo desarmó. (Figura B)

¿Tienes dificultades? Estamos aquí para ayudar.

Póngase en contacto con nuestra

línea de soporte técnico en:

386-257-1187

O por correo electrónico a:

[e-mail]

Horario de Soporte Técnico (hora estándar del este)

Lunes - Viernes: 9:00 AM - 7:00 PM

Sábado: 10:00 AM - 5:00 PM

Domingo: 10:00 AM - 4:00 PM

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil
