Tipo de producto	Purificador de aire con humidificación
Marca	SHARP
Modelo	KC-860U
Dimensiones (L × P × A)	398 × 288 × 627 mm (15 3/4 × 11 3/8 × 24 3/4 pulgadas)
Peso	11,7 kg (25,8 lbs)
Alimentación	120 V ~ 60 Hz
Consumo en espera	Aproximadamente 0,4 W
Tecnología de purificación	Prefiltro lavable + Filtro desodorizante lavable + Filtro HEPA auténtico + Plasmacluster + Humidificación
Filtro HEPA	Auténtico, captura el 99,97% de las partículas de 0,3 micras
Filtro desodorizante	Lavable, absorbe los olores domésticos
Velocidad del ventilador	Bajo / Medio / Alto / MAX (según modo)
CADR (polvo/humo/polen)	231 / 220 / 245 CFM
Capacidad del depósito de agua	1,14 galón (aproximadamente 4,3 L)
Autonomía de humidificación	Hasta 10 horas por llenado (habitación de 341 pies cuadrados)
Sensores	Polvo, temperatura, humedad
Modos de funcionamiento	Purificación de aire sola, Purificación + Humidificación, Purificación rápida (15 min)
Longitud del cable	2,0 m (6,5 pies)
Mantenimiento del filtro HEPA	No lavable, reemplazar cada 5 años aproximadamente
Mantenimiento del filtro desodorizante	Lavable con agua tibia, secado 6 h, reemplazar cada 5 años
Mantenimiento del filtro de humidificación	Descalcificación mensual (ácido cítrico o jugo de limón), reemplazar cada 2 años
Indicador de mantenimiento	La luz del filtro se enciende después de 720 h de uso
Seguridad	Enchufe polarizado, apagado automático, protección contra el agua
Piezas de repuesto	Filtro HEPA FZ-C150HFU, filtro desodorizante FZ-C150DFU, filtro de humidificación FZ-C100MFU
Garantía	1 año (piezas y mano de obra)

Preguntas frecuentes - KC-860U SHARP

¿Cómo instalar los filtros del KC-860U?

Retire el panel trasero presionando las lengüetas. Saque los filtros de sus bolsas. Inserte primero el filtro HEPA (lengüetas hacia usted), luego el filtro desodorizante entre el HEPA y el panel. Vuelva a colocar el panel encajando las lengüetas superiores.

¿Cómo llenar el depósito de agua?

Desbloquee la parte superior del depósito, retírelo, luego quite el tapón. Llene con agua del grifo fresca (no agua caliente ni productos químicos). Cierre bien el tapón, seque el exterior y vuelva a colocar el depósito hasta que haga clic.

¿Qué modos de funcionamiento están disponibles?

Tres modos: Purificación de aire sola (CLEAN AIR), Purificación + Humidificación (CLEAN AIR & HUMIDIFY) y Purificación rápida (QUICK CLEAN) que dura 15 minutos a máxima potencia.

¿Cómo mantener el filtro desodorizante?

Lávelo a mano con agua tibia (no a máquina). Déjelo escurrir, luego séquelo completamente en posición lateral durante aproximadamente 6 horas en un lugar ventilado. Evite la congelación. Vuelva a colocarlo una vez seco.

¿Cuándo se deben reemplazar los filtros?

El filtro HEPA y el filtro desodorizante pueden durar hasta 5 años después de abrirse. El filtro de humidificación hasta 2 años. Reemplácelos antes si los olores persisten o si el filtro está muy sucio a pesar de la limpieza.

¿Qué hacer si la luz del filtro se enciende?

La luz se enciende después de 720 horas de uso para recordar el mantenimiento. Limpie o reemplace los filtros si es necesario, luego enchufe el aparato, enciéndalo y presione el botón RESET durante 3 segundos para apagar la luz.

¿Por qué el aparato emite un ruido de clic?

Este ruido es normal y proviene del generador de iones Plasmacluster. No se trata de un mal funcionamiento.

¿Cómo reiniciar el sensor de polvo?

Desenchufe el aparato, espere un minuto, luego vuelva a enchufarlo. Esto reinicia el sensor. Si el monitor sigue anormal, limpie las aberturas de los sensores con una aspiradora.

¿Puedo usar el aparato sin agua?

Sí, puede usar el modo Purificación de aire sola (CLEAN AIR) sin agua. El modo rápido también funciona sin agua pero no humidificará.

¿Cuáles son los filtros de repuesto para el KC-860U?

Filtro HEPA: FZ-C150HFU; Filtro desodorizante: FZ-C150DFU; Filtro de humidificación: FZ-C100MFU. Utilice exclusivamente estas referencias para garantizar el rendimiento.

MANUAL DE USUARIO KC-860U SHARP

PURIFICADOR DE AIRE Con función de humidificación

MANUAL DE OPERACIÓN

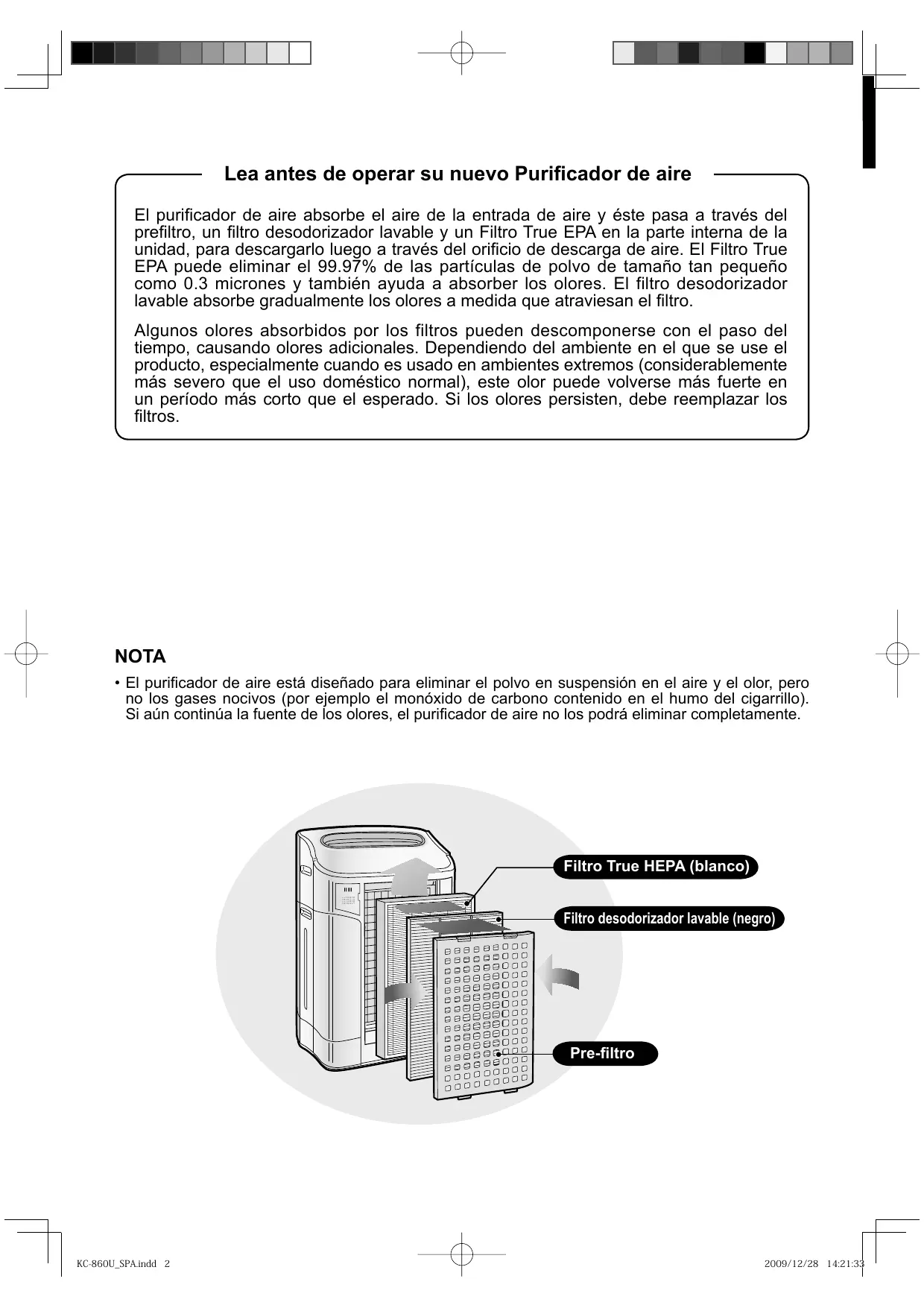

Lea antes de operar su nuevo Purificador de aire

El purificador de aire absorbe el aire de la entrada de aire y este pasa a través del prefiltro, un filtro desodorizador lavable y un Filtro True EPA en la parte interna de la unidad, para descargarlo a través del orificio de descarga de aire. El Filtro True EPA puede eliminar el 99.97% de las partículas de polvo de tamaño tan pequeño como 0.3 micrones y también puede absorber los olores. El filtro desodorizador lavable absorbe gradualmente los olores a medida que atraviesan el filtro.

Algunos olores absorbidos por los filtros pueden descomponerse con el paso del tiempo, causando olores adicionales. Dependiendo del ambiente en el que se use el producto, especialmente cuando se usa en ambientes extremos (considerablemente más severo que el uso doméstico normal), este olor puede volverse más fuerte en un período más corto que el esperado. Si los olores persisten, deben reemplazar los filtros.

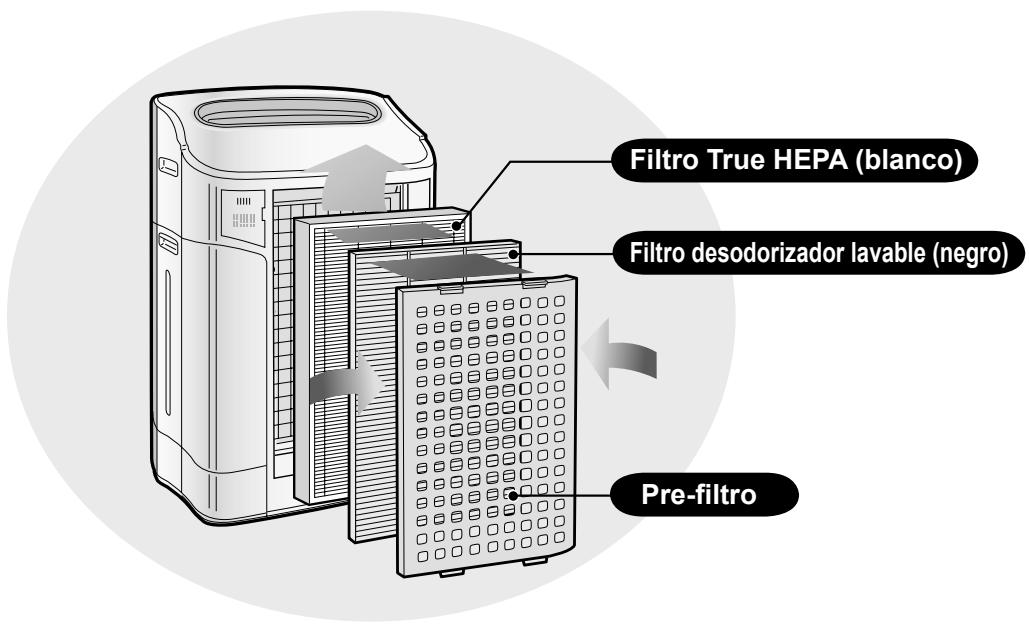

NOTA

• El purificador de aire está diseñado para eliminar el polvo en suspensión en el aire y el olor, pero no los gases nocivos (por ejemplo, el monóxido de carbono contenido en el humo del cigarrillo). Si aún continúa la fuente de los olores, el purificador de aire no los podrá eliminar completamente.

CARACTERÍSTICAS

Combinación única de tecnologías para el tratamiento del aire

Sistema de triple filtrado

• Plasmacluster + Humidificación

ATRAPA EL POLVO*

El pre-filtro lavable atrapa el polvo y otras partículas grandes en el aire.

DISMINUYE LOS OLORES

El filtro desodorizador lavable absorbe la mayoría de olores domésticos comunes.

REDUCE EL POLEN Y MOHO*

El filtro True HEPA atrapa el 99.97% de partículas tan pequeñas como 0.3 micrones.

REFRESCA

Plasmacluster refresca el aire de manera similar al proceso mediante el que la naturaleza purifica el ambiente con una emisión equilibrada de iones positivos y negativos.

INCREMENTA LA HUMEDAD

Funciona hasta 10 horas por energía.**

**Cuando el aire es absorbido mediante el sistema de filtro.

**Tamaño de la habitación: Hasta 341 pies cuadrados.

La tecnología basada en sensores monitorea continuamente la calidad del aire, ajustando la operación automáticamente según la pureza y la humedad detectadas en el aire.

Declaración de conformidad

PURIFICADOR DE AIRE SHARP KC-860U

Este dispositivo cumple con la Parte 18 del reglamento FCC.

Parte responsable:

Declaración de conformidad

PURIFICADOR DE AIRE SHARP KC-860U

Este dispositivo cumple con la norma canadiense ICES-001.

Parte responsable:

SHARP ELECTRONICS OF CANADA LTD.

335 Britannia Road East Mississauga, Ontario L4Z 1W9 Canada

TEL: [phone]

CONTENIDO

INSTRUCCIONES DE SEGURIDAD IMPORTANTES..S-2

• ADVERTENCIA
• PRECAUCIONES RELACIONADAS CON LA OPERACIÓN. S-3
• PAUTAS PARA LA INSTALACIÓN ............S-3
• PAUTAS PARA EL FILTRO

NOMBRE DE LAS PARTES S-4

DIAGRAMA ILUSTRATIVO S-4 - PARTE POSTERIOR. S-4 PANTALLA DE LA UNIDAD PRINCIPAL ....S-5 - MONITOR FRONTAL

PREPARACIÓN PARA EL USO S-6

• INSTALACIÓN DEL FILTRO S-6
• RECARGA DEL TANQUE DE AGUA......S-7

OPERACION S-8

• MODO CLEAN AIR & MODO HUMIDIFY...S-8
• MODO CLEAN AIR S-8

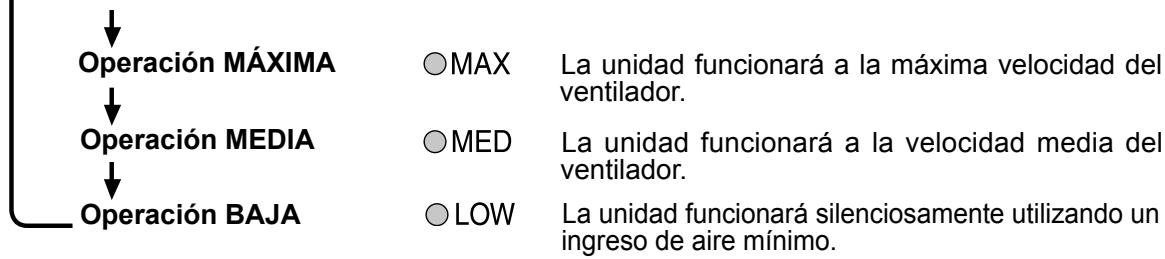

• MODO QUICK CLEAN. S-9 BOTON FAN SPEED S-9 BOTON Plasmacluster ON/OFF S-9 BOTON POWER ON/OFF S-9 BOTON LIGHTS CONTROL S-10 LUZ DEL INDICADOR DE SUMINISTRO DE AGUA. S-10 AJUSTE DE LA SENSIBILIDAD DE DETECCION DEL SENSOR. S-10

LOCALIZACION DE FALLAS.. S-16

ESPECIFICACIONES S-18

Gracias por comprar este Purificador de aire SHARP.

Lea este manual detenidamente antes de usar el purificador de aire. Después de leer el manual, guárdelo en un lugar conveniente para referencias futuras.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al usar artefactos eléctricos, se deben cumplir precauciones de seguridad básicas, incluyendo las siguientes:

ADVERTENCIA - Para reducir el riesgo de choques eléctricos, incendios o lesiones a personas:

• Lea todas las instrucciones antes de usar la unidad.
• Use únicamente en un tomacorriente de 120 voltios.
• El purificador de aire tiene un enchufe polarizado (una espiga es más ancha que la otra). Este enchufe se adapta a un tomacorriente polarizado en una sola dirección. Si el enchufe no encaja en el tomacorriente, invierta el sentido. Si el problema persiste, contacte con un electricista o personal de servicio calificado.
• No use la unidad si el cable de alimentación o el enchufe está dañado o si la conexión en el tomacorriente no es segura.
• Elimine periódicamente el polvo del enchufe.
• No introduzca los dedos ni objetos extraños en la entrada o la salida de aire.
• Al retirar el cable de alimentación, siempre sostenga el enchufe sin tirar del cable.

Un cortocircuito eléctrico puede causar choques eléctricos y/o incendios.

• No retire el enchufe con las manos húmedas.
• No use esta unidad cerca de artefactos a gas o chimeneas.
• Al recargar el tanque de agua, al limpiar la unidad o cuando la unidad no está en uso, asegúrese de desconectar la unidad. Un cortocircuito eléctrico puede causar choques eléctricos y/o incendios.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicios, centro de servicios autorizado Sharp o una persona calificada para evitar peligros.
• No opere la unidad cuando utilice insecticidas en aerosol o en habitaciones con residuos de aceite, incienso, chispas de cigarrillos encendidos, vapores químicos en el aire o en condiciones de alta humedad, como en el baño.
• Tenga cuidado al limpiar la unidad. Los limpiadores fuertes de tipo corrosivo pueden dañar la parte externa.
• Este purificador de aire debe recibir servicios únicamente en un Centro de Servicio Autorizado Sharp. Comuníquese con el Centro de Servicio Autorizado más cercano para cualquier problema, ajuste o reparación.

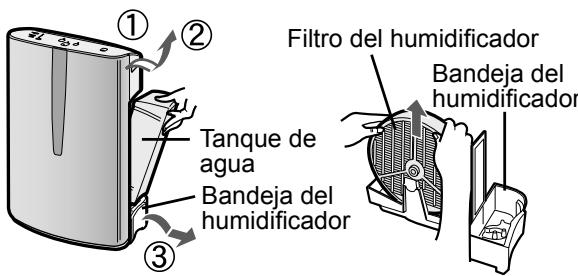

• Si va a levantar la unidad, retire primero el tanque de agua y la bandeja del humidificador y sostenga la unidad usando las manijas de ambos lados.
• No beba el agua de la bandeja del humidificador ni del tanque de agua. De hacerlo, podría causar enfermedades.
• Cambie diariamente el agua del tanque por agua del grifo y limpie regularmente el tanque y la bandeja del humidificador. (Vea las secciones S-12 y S-13). Cuando la unidad no se use, elimine el agua del tanque y de la bandeja. El agua almacenada en el tanque y/o en la bandeja puede causar la formación de moho, bacterias y malos olores.

En ciertos casos, estas bacterias pueden causar efectos físicos dañinos.

Si este purificador de aire causa interferencia con la recepción de la radio o televisión, intente corregir la interferencia por medio de una o más de las medidas siguientes:

• Reoriente o reubique la antena de recepción.
• Aumente la separación entre la unidad y el receptor de radio/TV.
• Conecte el equipo en un tomacorriente de un circuito diferente al circuito al que se conecta el receptor.
• Consulte al distribuidor o a un técnico de radio/TV con experiencia si requiere ayuda.

Este producto cumple los requisitos de la norma internacional CISPR 11.

En conformidad con esta norma, este producto pertenece a los equipos del grupo 2 clase B.

Grupo 2 quiere decir que el equipo intencionalmente genera radiofrecuencia en forma de radiación electromagnética para la descarga de equipos mecanizados.

Equipo de clase B quiere decir que el equipo es apropiado para uso doméstico.

PRECAUCIONES RELACIONADAS CON LA OPERACIÓN

• No bloquee la entrada y/o salida de aire.
• No use la unidad cerca de o con objetos calientes, como estufas o calentadores, o donde pueda entrar en contacto con el vapor.
• Siempre opere la unidad en posición vertical.
• Siempre sujete el asa por ambos lados de la unidad al moverla.

Si sujeta el panel posterior durante el transporte podrá ocasionar que se desprenda, ocasionando de este modo que se caiga la unidad y que sufra lesiones corporales.

• No opere la unidad sin haber instalado correctamente los filtros, el tanque de agua y la bandeja del humidificador.
• No lave ni reutilice el filtro True HEPA.

El lavado no mejorará el desempeño del filtro, también puede causar choques eléctricos o fallas en el funcionamiento.

• Sólo limpie la parte externa con un paño suave.

No utilice líquidos volátiles y/o detergentes.

Puede causar daños o grietas en la superficie de la unidad.

Además, puede dañar los sensores.

• La frecuencia de mantenimiento que deben recibir (decapado) dependerá de la dureza o impurezas del agua que use; mientras más dura sea el agua, mayor será la frecuencia del decapado.
• Mantenga la unidad alejada del agua.

PAUTAS PARA LA INSTALACIÓN

• Durante el funcionamiento del producto, coloque la unidad alejada al menos 6,5 pies (2 m) de cualquier equipo que emita ondas eléctricas como televisores, radios o relojes.
• Evite lugares donde el sensor esté expuesto a la corriente directa de la brisa o el proyecto.

En caso contrario la unidad podrá no funcionar correctamente.

• Evite usar la unidad en lugares sobre las cortinas, etc. podrán entrar en contacto con la entrada y/o salidas de aire.
• Evite usar la unidad en lugares donde está expuesta a la condensación o a cambios rápidos de temperatura. (Utilice la unidad en condiciones apropiadas que estén entre 41-95°F (5-35°C) en la habitación).

(Si no puede evitarse, deje que la unidad descanse por 1 hora antes de encenderla). - Coloque la unidad sobre una superficie firme con suficiente circulación de aire.

Al colocarla en un área que tenga una alfombra gruesa, la unidad puede vibrar ligeramente.

Colóquela sobre una superficie nivelada para evitar fugas de agua del tanque de agua y/o bandeja del humidificador.

• Evite los lugares donde se genere grasa o humo aceitoso (como por ejemplo en la comida, etc.). Esto puede causar grietas en la superficie de la unidad o fallas en el funcionamiento del sensor.
• Coloque la unidad unos 30~60 cm (1~2 pies) lejos de la pared para garantizar un flujo de aire adecuado.

La pared ubicada detrás de la unidad puede ensuciarse con el tiempo. Si va a usar la unidad durante un período extendido de tiempo en el mismo lugar, limpie la pared periódicamente y protéjala con una lámina de vinilo, etc. para evitar que la pared se ensucie.

PAUTAS PARA EL FILTRO

• Siga las instrucciones de este manual para el cuidado y mantenimiento correcto de los filtros.

Use solamente filtros diseñados para este producto.

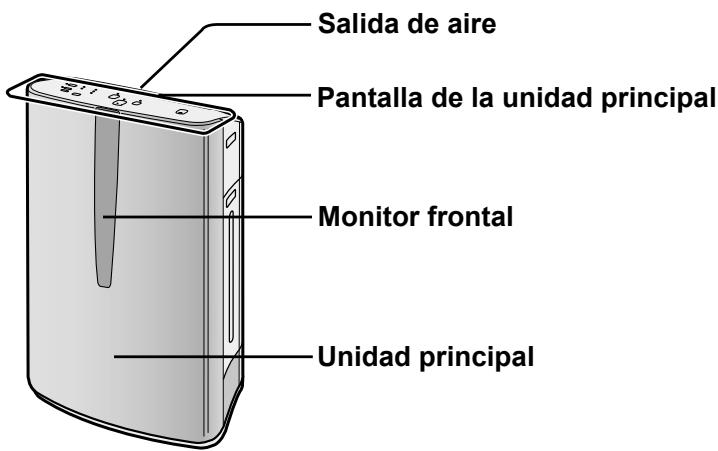

DIAGRAMA ILUSTRATIVO - PARTE FRONTAL

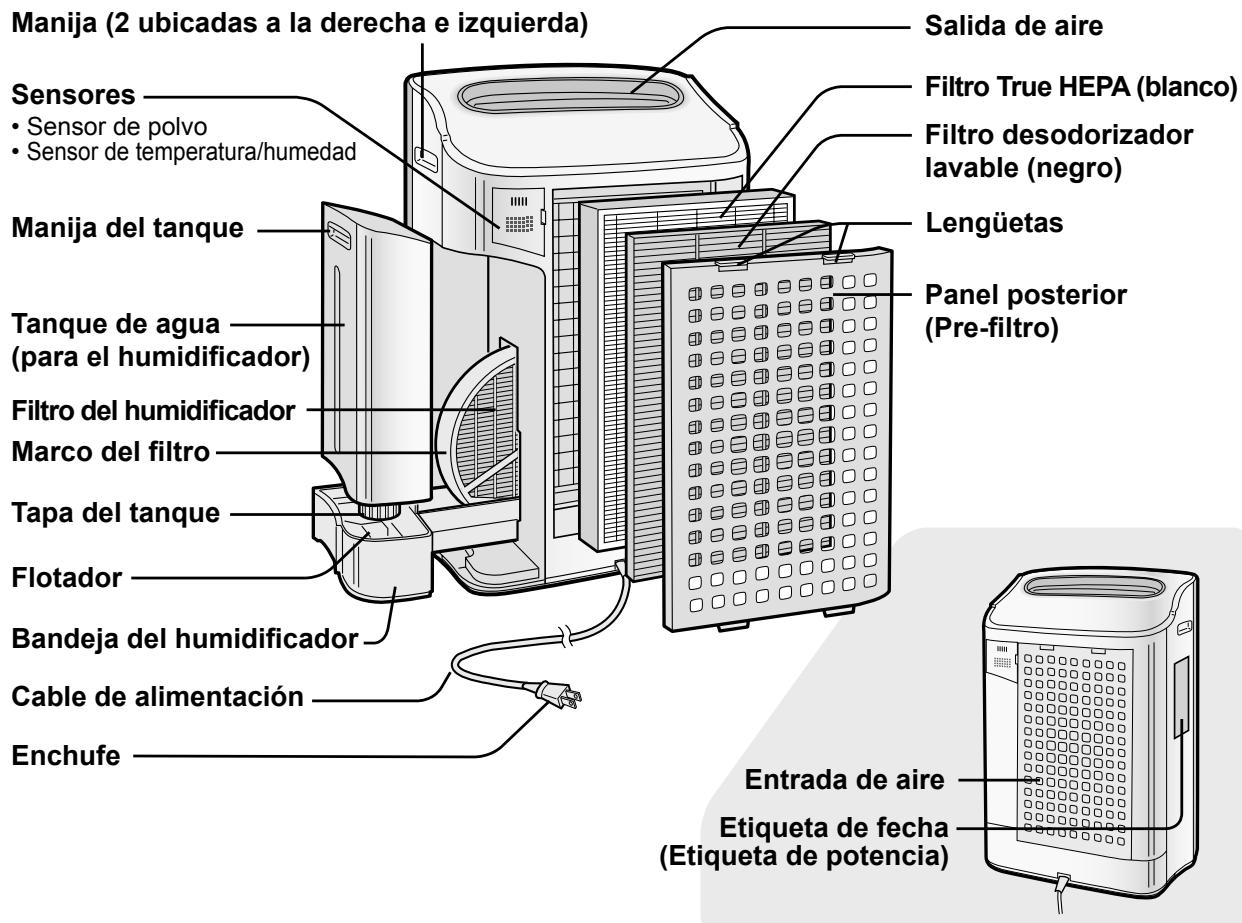

PARTE POSTERIOR

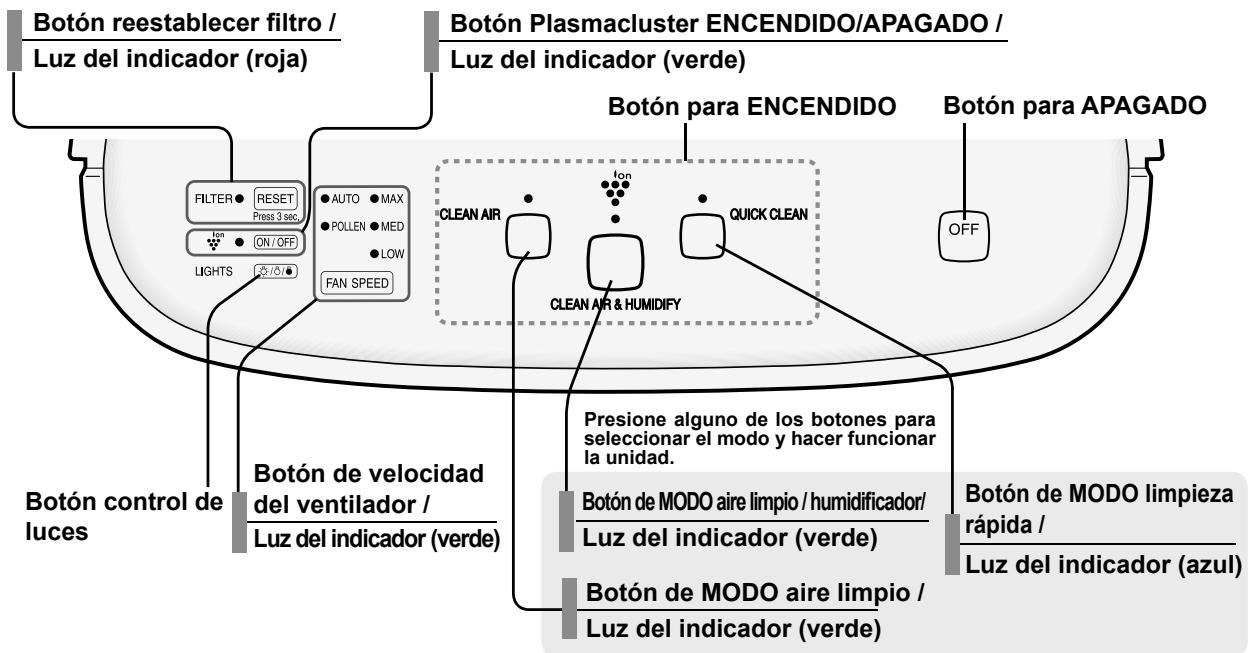

PANTALLA DE LA UNIDAD PRINCIPAL

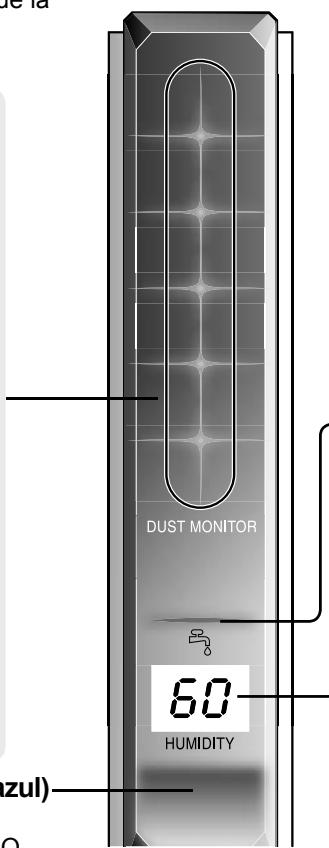

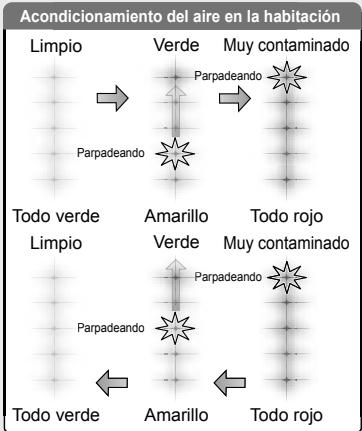

MONITOR FRONTAL

Indica la limpieza y humedad del aire de la habitación.

MONITOR DE POLVO

El sensor de polvo monitorea continuamente el aire y cambia de color según sea la pureza del aire.

Cuando el sensor de polvo detecta polvo, la luz parpadeante se mueve dependiendo de la cantidad de polvo detectada.

Luz del indicador Plasmacluster (azul)

Azul: Plasmacluster ENCENDIDO

Luz apagada: Plasmacluster APAGADO

Luz del indicador de suministro de agua (roja)

Esta luz se encenderá cuando sea necesario recargar el tanque de agua.

Luz del indicador de humedad (verde)

Muestra el nivel aproximado de humedad en la habitación. El ajuste de humedad está preajustado para mayor comodidad.

(Por Ej.: Al 60% de humedad)

80% o más H

Menos del 30% … LO

INSTALACIÓN DEL FILTRO

Los filtros vienen empacados en bolsas de plástico y están colocados bajo la unidad para conservar su calidad. Asegúrese de retirar las bolsas de plástico y volver a colocar los filtros bajo la unidad antes de usarla por primera vez.

Retire los filtros

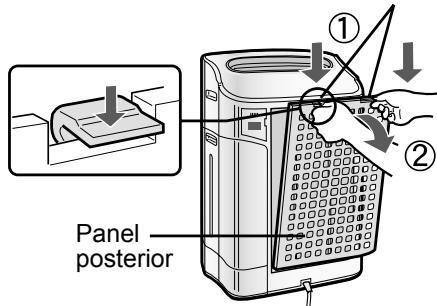

1 Retire el panel posterior.

Presione suavemente las lengüetas, inclínelo y retire el panel posterior.

Lengüetas en la parte superior

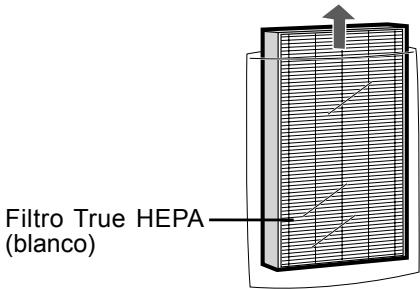

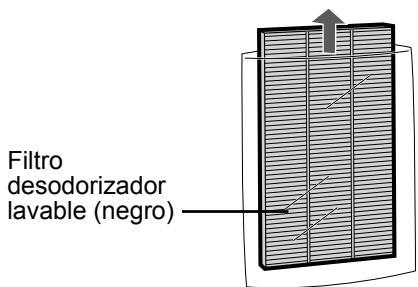

2 Retire el filtro desodorizante lavable (negro) y el Filtro True HEPA (blanco) de las bolsas de plástico.

Instale los filtros

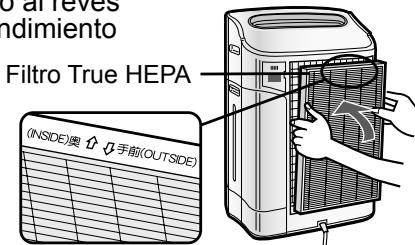

1 Instale el filtro HEPA.

Introdúzcalo de modo que las pestañas en el Filtro True HEPA estén frente a usted.

Instalar el filtro al revés afectará el rendimiento de la unidad. Filtro True HEPA

2 Introduzca las dos lengüetas inferiores del panel posterior (izquierda y derecha) bajo de los agujeros en la unidad y deslice el Filtro desodorizante lavable entre el filtro True HEPA

y el panel posterior.

Filtro desodorizante lavable

Panel posterior

Lengüetas inferiores

3 Presione suavemente en las lengüetas superiores (izquierda y derecha) para asegurarlas en su lugar.

Por favor llene la fecha de inicio en la unidad como en la guía, para cuando los filtros deban ser reemplazados.

Etiqueta para la Fecha

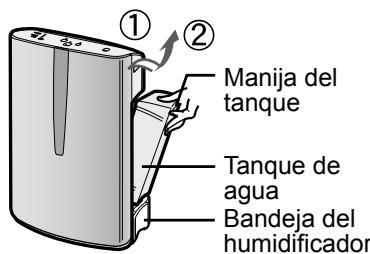

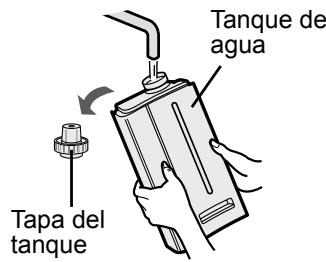

LLENADO DEL TANQUE DE AGUA

Puede usar la unidad en el Modelo Clean Air (aire limpio) sin colocar agua en el tanque de agua. Cuando utilice el Modelo Clean Air & Humidify (aire limpio y humidificador) o el Modelo Quick Clean (limpieza rápida), debe llenar el tanque de agua con agua.

1. Retire el tanque de agua abriendo la parte superior. 2. Retire la tapa del tanque de agua y llénelo cuidadosamente con agua del grifo.

• Cambie diariamente el agua del tanque de agua con agua fresca del grifo.

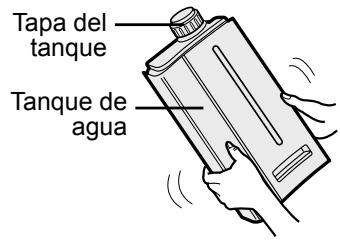

3. Después de llenar, apriete bien la tapa del tanque.

Revise que no haya fuga de agua. - Asegúrese de limpiar cualquier exceso de agua de la parte externa del tanque. - Cuando transporte el tanque de agua, sosténgalo con ambas manos para que la abertura del tanque esté hacia arriba.

4. Reemplace el tanque de agua en la unidad.

• El pestillo superior hace “clic” al instalar adecuadamente el tanque de agua.

PRECAUCIÓN

• No exponga la unidad al agua. Puede causar un corto circuito y/o choque eléctrico.
• No utilice agua caliente (104°F o 40°C), agentes químicos, sustancias aromáticas, agua sucia, etc. Puede causar deformación y/o funcionamiento defectuoso de la unidad.
• Use solo agua fresca del grifo. El uso de otras fuentes de agua pueda propiciar el desarrollo de moho, hongos y/o bacterias.

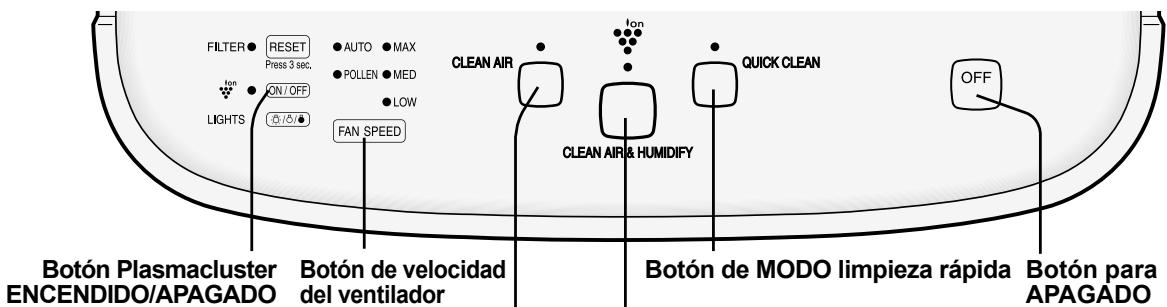

Botón de MODO aire limpio Botón de MODO aire limpio / humidificador

MODO CLEAN AIR & HUMIDIFY (AIRE LIMPIO Y HUMIDIFICADOR)

Utilice el Modo Clean Air & Humidify (Aire limpio y humidificador) para limpiar rápidamente el aire, reducir olores y humidificar.

1 Llene el tanque de agua. (Vea S-7) 2 Presione el botón de Modo CLEAN AIR & HUMIDIFY (AIRE LIMPIO Y HUMIDIFICADOR).

• Si el cable de alimentación no fue desconectado entre usos, la unidad se reiniciará automáticamente en los ajustes previamente seleccionados (velocidad de ventilador, Plasmacluster on/off, etc). 3 Presione el botón FAN SPEED (VELOCIDAD DEL VENTILADOR) para seleccionar la velocidad de ventilador deseada. (Vea S-9)

Sobre el Modo Automático Humidify (Humidificador automático)

Los sensores de temperatura/humedad detectan y ajustan automáticamente la humedad según los cambios en la temperatura de la habitación. Dependiendo del tamaño y la humedad de la habitación, puede ser que la humedad no alcance el 45 - 55%. En tales casos, se recomienda usar el Modo CLEAN AIR & HUMIDIFY/ MAX (AIRE LIMPIO Y HUMIDIFICADOR/MAX.)

Temperatura	Humedad
64°F y por debajo de	55%
64°F~75°F	50%
75°F y por encima de	45%

Utilice el Modo Clean Air (Aire limpio) cuando no requiera humedad adicional.

1 Presione el botón Modo CLEAN AIR (AIRE LIMPIO) en la pantalla.

• Si el cable de alimentación no fue desconectado entre usos, la unidad se reiniciará automáticamente en los ajustes previamente seleccionados (velocidad de ventilador, Plasmacluster on/off, etc). 2 Presione el botón FAN SPEED (VELOCIDAD DEL VENTILADOR) para seleccionar la velocidad de ventilador deseada. (Vea S-9)

FAN SPEED

MODO QUICK CLEAN (LIMPIEZA RÁPIDA)

El Modo QUICK CLEAN (LIMPIEZA RÁPIDA) con humidificación libera iones Plasmacluster de alta densidad. Al descargar continuos ciclos de flujo de aire fuerte, la unidad elimina eficazmente el polvo transportado por el aire, polen, moho y alérgenos conforme son extraídos del sistema del filtro. Al seleccionar este modo debe haber agua en el tanque de agua.

La unidad humidifica cuando hay agua en el tanque de agua y funciona sin humidificar cuando el tanque no tiene agua.

Presione el botón de MODO QUICK CLEAN (LIMPIEZA RÁPIDA) en la pantalla para seleccionar este modo.

Al terminar la operación, la unidad regresará a la operación anterior.

Botón FAN SPEED

(VELOCIDAD DEL VENTILADOR)

Presione el botón FAN SPEED (VELOCIDAD DEL VENTILADOR) para seleccionar los ajustes preferidos para el ventilador. Las luces del indicador muestran la velocidad actual seleccionada. Tenga en cuenta que la velocidad del ventilador no se puede ajustar durante el modo QUICK CLEAN (LIMPIEZA RÁPIDA).

→ Operación AUTOMÁTICA © AUTO

La velocidad del ventilador cambia automáticamente (HIGH -ALTA-, MEDIUM -MEDIA-, LOW -BAJA) dependiendo de la cantidad de impurezas en el aire. Los sensores detectan las impurezas para que haya una purificación de aire eficiente.

• La velocidad ALTA del ventilador es una velocidad intermedia entre MEDIA y MÁXIMA.

Botón Plasmacluster ON/OFF (ENCENDIDO/APAGADO)

Presione el botón Plasmacluster ON/OFF (ENCENDIDO/APAGADO) para encender y apagar el modo Plasmacluster Ion. Al ENCENDER el Plasmacluster, tanto la luz del indicador como la del Plasmacluster en la pantalla frontal se encienden.

Botón POWER OFF (APAGADO)

Presione el botón Power OFF (APAGADO) para apagar la unidad.

Botón LIGHTS CONTROL (CONTROL DE LUCES)

Use el botón cuando la luz del panel delantero sea demasiado brillante.

Consulte el diagrama para seleccionar la cantidad de brillo deseada en el panel delantero. LIGHTS

Las luces del panel delantero tienen más brillo. Las luces en el panel delantero son más oscuras. Las luces en el monitor delantero se apagan.

PRECAUCIÓN

Las luces en el monitor delantero siempre son más brillantes al iniciar.

LUZ DEL INDICADOR DE SUMINISTRO DE AGUA

Cuando el tanque de agua está vacío, la luz del indicador de suministro de agua destellará para indicar que se debe recargar el tanque de agua. Observe que la luz no destellará si el tanque de agua está vacío durante el Modelo Clean Air (Aire limpio) y el Modelo Quick Clean (Limpieza rápida).

Ajuste del indicador sonoro para el suministro de agua.

Además de la luz del indicador, la unidad puede ajustarse para que dé una señal con un pitido audible cuando el tanque de agua está vacío. Con la unidad APAGADA, presione el botón Lights Control (Control de luces) durante 3 segundos para ENCENDER la señal audible.

Cancelación

Para cancelar la señal audible, con la unidad APAGADA, presione nuevamente el botón Lights Control (Control de luces) durante más de 3 segundos.

LIGHTS

AJUSTE DE LA SENSIBILIDAD DE DETECCIÓN DEL SENSOR

Fije en 'low' (bajo) si el MONITOR DE POLVO está constantemente rojo, para reducir la sensibilidad, y fije en 'high' (alto) si el MONITOR DE POLVO está constantemente verde, para aumentar la sensibilidad.

1. Con la unidad APAGADA, presione el botón Fan Speed (velocidad del ventilador) por 3 segundos.

Las luces del indicador de velocidad del ventilador mostrarán el nivel de sensibilidad del sensor establecido actualmente. El ajuste de fábrica es estándar, indicado por la luz MED (MEDIA).

2. Presione el botón Fan Speed (velocidad del ventilador) para determinar la sensibilidad del sensor deseada. Luz del indicador - Sensibilidad de

Consulte el diagrama de la referencia para seleccionar el nivel deseado para la sensibilidad del sensor.

Luz del indicador de sensibilidad de detección del sensor de velocidad del ventilador

Presione el botón Power OFF (APAGADO).

Observe que si el botón Power OFF (APAGADO) no se presiona dentro de los 8 segundos siguientes al ajuste de la sensibilidad del sensor, el ajuste se guardará automáticamente. El ajuste de sensibilidad del sensor será guardado incluso si la unidad está desconectada.

⊙ MAX Alto

MED Estándar LOW Bajo

Para mantener un rendimiento óptimo de este purificador de aire, limpie periódicamente la unidad incluyendo la abertura de sensores y filtros.

Cuando limpie la unidad, primero asegúrese de desconectar el cable de alimentación y nunca manipule el enchufe con las manos húmedas. Puede causar choque eléctrico y/o lesiones corporales.

LUZ DEL INDICADOR DEL FILTRO

Ciclo de cuidado

Después de 720 horas de uso (30 días x 24 horas = 720)

La luz del indicador del filtro se iluminará como un aviso para realizar el mantenimiento del panel posterior, los sensores y el filtro del humidificador. La luz del indicador se encenderá después de aproximadamente 720 horas de uso. Después de realizar el mantenimiento, restablezca el indicador del filtro. Conecte la unidad, ENCIÉNDALA y presione el botón RESET (RESTABLECER) por 3 segundos. La luz del indicador del filtro se apagará. Aunque la luz del indicador del filtro ya estuviera apagada, se debe presionar el botón RESET (RESTABLECER) para restablecer el temporizador de mantenimiento.

FILTRO

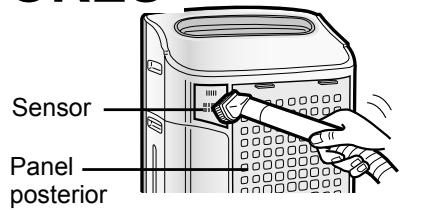

PANEL POSTERIOR y SENSORES

Ciclo de cuidado

Cada vez que se acumule polvo en la unidad o cada dos semanas

Retire suavemente el polvo de la abertura del sensor y del panel posterior, utilizando un dispositivo de aspiradora o una herramienta similar.

1 En caso de suciedad grasa, sumerja el panel posterior en el agua con detergente de cocina. Cuando lave el panel posterior, evite fregarlo. 2 Aclare el panel posterior varias veces con agua limpia para quitar los residuos de la solución. 3 Escurra el panel para quitar el exceso de agua.

CUIDADO DEL SENSOR DEL FILTRO

Retire el sensor del filtro y golpéelo ligeramente sobre un lavabo o basurero para desprender el polvo. Si está muy sucio, lávelo cuidadosamente con agua templada. No use ningún detergente o químico para limpiar el filtro. Seque completamente el filtro antes de reinstalarlo en la unidad. No opere la unidad sin haber instalado correctamente los filtros.

Panel posterior

Sensor del filtro

UNIDAD

Ciclo de cuidado

Cada vez que se acumule polvo en la unidad o cada dos semanas

Limpie regularmente para retirar el polvo o manchas en la unidad. Si permite que las manchas permanezcan, puede ser difícil retirarlas.

Limpie y limpie con un paño suave

Para manchas o suciedad difícil, use un paño suave humedecido con agua tibia.

No use fluidos volátiles

Benceno, disolvente de pinturas, polvo pulidor, etc. podrían dañar la superficie.

No use detergentes

Los ingredientes de los detergentes podrían dañar la unidad.

TANQUE DE AGUA

Ciclo de cuidado

A diario cuando use el humidificador

Enjuague el interior del tanque dejando una buena calidad de agua templada en el interior, cerrando la tapa del tanque firmemente y sacudiéndolo. Puede usar detergentes domésticos suaves para limpiar el interior del tanque, pero disuelva el detergente y enjuague cuidadosamente el tanque para retirar todo residuo de detergente.

(Observe que el tanque de agua no es apto para el lavaplatos.)

CUIDADO DE LA TAPA DEL TANQUE

La tapa pequeña en la parte trasera del tanque se puede quitar. Cuando la tapa del tanque y la tapa pequeña están sucias y/o pegajosas, es necesario limpiarlas.

Use un bastoncillo de algodón o un cepillo de dientes.

Tapa del tanque Cepillo de dientes.

CUIDADO DEL FILTRO DESODORIZADOR LAVABLE

¡SOLO LAVE A MANO! ¡NO SEQUE EN LA SECADORA DE ROPA!

Ciclo de cuidado

Cuando observe un olor desagradable en la salida de aire. Cuando observe que ha disminuido el rendimiento del filtro y el olor persista.

Enjuague la suciedad del FILTRO DESODORIZADOR LAVABLE con agua templada.

PRECAUCIÓN

• Al lavar el filtro por primera vez, el agua del enjuague puede ser de color marrón. Esto no afecta el rendimiento de desodorización.
• Evite curvar o doblar el filtro al lavarlo.

2 Deje escurrir el filtro para retirar el exceso de agua.

3 Seque completamente el filtro en un área bien ventilada. De ser posible, séquelo al aire libre.

Seque el filtro en posición horizontal para evitar que el filtro se deforme.

El filtro tarda alrededor de 6 horas en secarse completamente.

PRECAUCIÓN

• Evite secar el filtro al aire libre durante clima inclemente (por ejemplo, lluvia o temperaturas frías). No permita que el filtro se congele.
• Si seca el filtro en el interior, tome precauciones, como colocar toallas, etc., debajo del filtro para evitar que el agua dañe el piso.

4 Reemplazo del filtro en la unidad. (Vea S-6). Seque completamente el filtro antes de reinstalarlo para

No opere la unidad sin haber instalado correctamente los filtros.

BANDEJA DEL HUMIDIFICADOR

Ciclo de

cuidado

1 mes

La frecuencia del ciclo de mantenimiento dependerá de la dureza del agua... Evite derramar agua cuando retire o limpie la bandeja.

1 Retire el tanque de agua y la bandeja del humidificador.

Primero retire el seguro del tanque de agua, después retire la bandeja.

Use ambas manos al tirar de la bandeja del humidificador

para evitar que el agua se derrame.

Manija del tanque

Tanque de agua

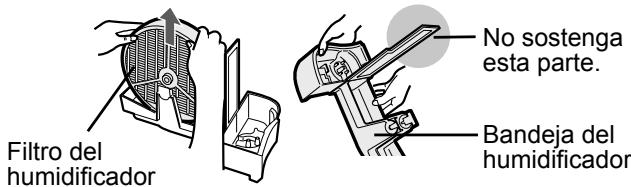

2 Retire el tanque de agua y el filtro del humidificador de la bandeja del humidificador. Escurra el agua acumulada inclinando lentamente la bandeja del humidificador.

3 Enjuague la parte interior de la bandeja del humidificador con agua templada para retirar las impurezas.

• No retire el flotador de espuma de poliestireno.
• Limpie las partes difíciles de alcanzar con un hisopo de algodón o con un cepillo de dientes.

Flotador

4 Vuelva a colocar el filtro del humidificador y la bandeja del humidificador en la unidad.

El filtro del humidificador no encajará si se coloca al revés. Asegúrese de que no haya ningún espacio entre la bandeja del humidificador y la unidad al colocarla nuevamente en la unidad. La unidad no funcionará correctamente si la bandeja del humidificador no es colocada correctamente en la unidad.

Color: Gris

Cuando sea difícil retirar los depósitos de agua

1 Llene la bandeja del humidificador hasta la mitad con agua templada, agregue una pequeña cantidad de detergente suave para cocina y déjela remojando por cerca de 30 minutos.

Diluya el detergente según las instrucciones en el envase.

Limpie las partes difíciles de alcanzar con un hisopo de algodón o con un cepillo de dientes.

2 Enjuague la bandeja del humidificador con agua templada.

• Enjuague hasta retirar todos los residuos de detergente.
• Un enjuague inadecuado puede producir un olor a detergente o cambios en la forma o color de la unidad principal.

PRECAUCIÓN

• Use solo detergentes suaves para cocina para limpiar la bandeja del purificador. Usar químicos o detergentes no apropiados puede causar deformación, decoloración, agrietamiento (fuga de agua).

Si el flotador de espuma de poliestireno se sale, reemplácelo insertando las lengüetas del flotador en los agujeros de la bandeja del humidificador como se muestra en el diagrama.

② Inserte la lengüeta del flotador en el agujero.

① Inserte el flotador bajo esta lengüeta. ③ Inserte la lengüeta en el otro lado del flotador bajo el agujero.

FILTRO DEL HUMIDIFICADOR

Ciclo de cuidado

Una vez al mes o cuando la luz del indicador del filtro está encendida.

La frecuencia del ciclo de mantenimiento dependerá de la dureza o la cantidad de impurezas del agua que use; mientras más dura sea el agua, mayor será la frecuencia del decapado.

Tenga cuidado de no derramar agua cuando limpie el filtro.

1. Retire el tanque de agua y la bandeja del humidificador.

2. Retire el filtro del humidificador de la bandeja del humidificador.

Evite derramar agua de la bandeja del humidificador.

3. Preparación de la solución decapante.

Para decapar use ácido cítrico, de venta en algunas farmacias, o jugo de limón puro embotellado. Elija uno y prepare la solución decapante.

Disuelva 3 cucharadas de ácido cítrico y 2 1/2 tazas de agua templada en un recipiente adecuado y revuelva bien.

Use solo jugo de limón puro embotellado sin pulpa (cuélelo de ser necesario). Combine 1/4 de taza de jugo de limón y 3 tazas de agua templada en un recipiente lo suficientemente grande como para soportar el filtro del humidificador y revuelva bien.

4. Remoje el filtro del humidificador en la solución antes de limpiarlo.

Cuando se usa jugo de limón, se recomienda remojar por más tiempo que cuando se usa ácido cítrico.

5. Enjuague el filtro del humidificador varias veces con agua templada para retirar todos los residuos de la solución.

El enjuague inadecuado puede producir olor y afectar el funcionamiento y/o el aspecto de la unidad.

• No restriegue el filtro del humidificador, solo enjuague suavemente con agua templada.

6. Coloque el filtro del humidificador en la bandeja del humidificador y vuelva a colocar la bandeja del humidificador en la unidad.

• El filtro del humidificador no encajará si se coloca al revés. Asegúrese de que no haya ningún espacio entre la bandeja del humidificador y la unidad al colocarla nuevamente en la unidad. La unidad no funciona correctamente si la bandeja del humidificador no es colocada correctamente en la unidad.
• Cuando no use la unidad por un largo periodo de tiempo, seque completamente el bajo del humidificador antes de reinstalarlo.

7 Conecte la unidad, enciéndala, y presione por más de 3 segundos el botón Reset (Restablecer), ubicado en la pantalla, para reiniciar el filtro.

Usted observará sedimentos de color marrón rojizo o blanco formándose en la superficie del filtro del humidificador. Estas impurezas (calcio, etc.) se deben a las impurezas que contiene el agua de grifo; este no es un defecto.

Reemplace el filtro del humidificador cuando esté completamente cubierto de sedimentos de color blanco.

FILTRO O

RESET

Presione 3 seg.

PAUTAS PARA REEMPLAZAR EL FILTRO

La duración del filtro variará dependiendo del ambiente de la habitación, el uso y la ubicación de la unidad. Si el polvo o el olor persisten, reemplace los filtros.

(Consulte "Lea antes de usar su nuevo purificador de aire")

Guía para programar el reemplazo del filtro

Filtro True HEPA Hasta 5 años después de abrirlo

La duración del filtro se puede reducir en gran medida dependiendo del ambiente de la habitación. El humo de cigarro, la caspa de las mascotas y otras partículas transportadas por el aire pueden reducir la duración del filtro. Revise los filtros regularmente y reemplácelos de ser necesario.

Filtro desodorizador lavable: hasta 5 años después de abrirlo.

El filtro puede usarse varias veces antes de lavarlo, o se puede reemplazar.

Filtro del humidificador: hasta 2 años antes de abrirlo.

La duración del filtro se puede reducir en gran medida dependiendo del ambiente de la habitación. Aunque no hayan pasado 2 años, reemplace el filtro del humidificador si observa lo siguiente:

• Sedimentos minerales (grumos blancos, negros o rojos) que no hayan sido eliminados antes de limpiarlo o si el filtro del humidificador aún está sucio.
• Los filtros están severamente dañados o combados.

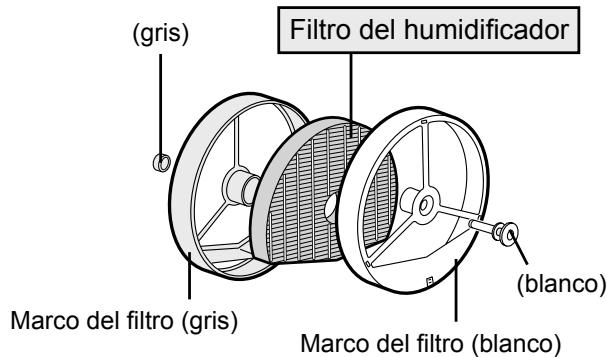

Filtros de reemplazo

• Filtro True HEPA: 1 unidad, modelo FZ-C150HFU (para KC-860U).
• Filtro desodorizador lavable: 1 unidad, modelo FZ-C150DFU (para KC-860U).
• Filtro humidificador: 1 unidad, modelo FZ-C100MFU.

Reemplazo de los filtros

1. Reemplace los filtros de acuerdo con las instrucciones proporcionadas con los filtros de reemplazo.
2. Use las etiquetas de fecha como recordatorio para cuando sea necesario reemplazar los filtros.

Eliminación de los filtros

Elimine los filtros usados de acuerdo con todas las leyes y reglamentos locales.

Materiales de los filtros True HEPA: - Filtro: Polipropileno • Marco: Poliéster Materiales de los filtros desodorizadores lavables: - Poliéster, rayón, carbón activado Materiales del filtro humidificador: Rayón, poliéster

Antes de llamar solicitando servicios, revise el cuadro de localización de fallas a continuación, ya que el problema puede no ser causado por fallas de la unidad.

SINTOMA	SOLUTION (no es una falla)
No se eliminan los olores ni el homo.	• Limpie o reemplace los filtros si parece que está muy sucios. (Vea S-11,S-12,S-14)
El monitor frontal enciende la luz verde también el aire está contaminado.	• El aireURTADA estar contaminado a la vez que la unidad está connectada.Desconecte la unidad, espere un minuto y vuelva a conectarla.
El monitor frontal enciende la luz naranja o roja también el aire está limpio.	• El funciona bajo el sensor的结果afectado si las aberturas del sensor de polvo está sucias u obstruidas.Limpie ciuddadosamente los senores de polvo (Vea S-11).
Se escucha unchasquido o tic-tac desde la unidad.	• Los sonidos dechasquido o tic-tacuen ser audibles cuando la unidad estágenerando iones.
El aire descargado tiene un olor.	• Verifique si los filtros están muy sucios.Limpie o reemplace los filtros.Los purificadores de aire Plasmacluster podrjanroducir un ligero olor. Este es normal y es resultado de los lones Plasmacluster que refrescan el aire.
La unidad no opera cuando hay homo de cigarrillo en el aire.	• ¿Está instalada la unidad en una ubicación en la que es dificil que el sensor detecte el homo de cigarrillo?¿Están bloqueadas u obstruidas las aberturas del sensor de polvo? (En este caso, limpie las aberturas.) (Vea S-11)
Se ilumina la luz del indicator del filtró	• Después de limpiar o cambiar los filtros, conecte el cable de alimentación a un tomacorriente y presione el botón Filter Reset (Restablecer filtró). (Vea S-11)
El monitor frontal está apagado.	• Check to see if the Lights OFF Mode selected. De ser asi, entones presione el botón Lights Control (Control de luces) paraactivar las luces del indicator. (Vea S-10)
La luz del indicator de suministro de agua no se ilumina cuando el tanque estávacío.	• Revise el flotador de espuma de poliestireno para detectar impurezas.Limpie la bandeja del humidificador.Asegúrese de que la unidad está colocada en una superficie nivelada.Verifique para ver si la bandeja de humidificación y el tanque de agua estácorrectamente instalados.
La palanca del agua en el tanque no disminuye o lo hace lentamente.	• Verifique si la bandeja del humidificador y el tanque de agua estárn instalados correctamente. Revise el filtr del humidificador.Limpie o reemplace el filtrcuando está muy sucio (Vea S-14 y S-15).Verifique si se ha seleccióndo el modo de Aire Limpio y Humidificación.
Las luces del monitor frontal Cambiar de color_frequentemente.	• Las luces del monitor de polvo cambian automatistically de color cuando el sensor de polvo detecta impurezas.

MENSAJES DE ERROR

Si ocurre un error, comuníquese con el Centro de servicio de Sharp.

INDICACION DIGITAL	SEÑAL LUMINOSA	DETAILLES DE ERROR	SOLUCION
€2	Destello de la luz del indicator de aire limpio y humedad	Filtro de humedad anormal	Verifique si el filtros humidificador, la bandeja humidificadora y el tanque de agua está instalados adecadually y vuela a ENCENDER la alimentación electrica.
€1	Destello de la luz del indicator de velocidad del ventilador ' ○ LOW ' (BAJO).	Motor del ventilador anormal	APAGUE la alimentación electrica para cancelar el mensaje de error, espere un minuto y después ENCIENDA.
€3	—	Temperatura anormal - sensor de humedad	Desconecte la unidad, espere un minuto y vuelva a conectarla.
€4					—
€5	Destello de la luz del indicator del limpieza<rápida.	Problema en el tablero de circuito
€6					Destello de la luz del indicator de aire limpio.
€7					Destello de la luz del indicator de velocidad del ventilador ' ○ POLLEN'.
€8					Destello de la luz del indicator de velocidad del ventilador ' ○ AUTO '.
Modelo		KC-860U
Fuente de alimentación		120 V 60 Hz
Ajuste de velocidad del ventilador		MAX	MED	LOW
AIRE LIMPIO	Velocidad del ventilador (CFM)	272	124	42
	Potencia nominal (Varios)	87	14	4,8
	Nivel de ruido (dBA)	54	37	19
AIRE LIMPIO Y HUMIDIFICADOR	Velocidad del ventilador (CFM)	219	124	74
	Potencia nominal (Varios)	50	16	9
	Nivel de ruido (dBA)	49	37	28
	Humidificacion (pintas/hora)*2	1,5	0,9	0,6
Superficie de área aplicable *1		341 sq.ft (31,7 m²)
CADR (Polvo/Humo/Polen)		231 / 220 / 245
Capacidad del tanque de agua (gallon)		1,14
Sensores		Polvo/temperatura y humedad
Tipo de filtro	Recoleccion de polvo	True HEPA con control de microorganismos
	Desodorizacion	Desodorizante lavable
Longitud del cable		6,5 pies (2,0m)
Dimensiones		398mm (Ancho) × 288mm (Prof.) × 627mm (Alto)15 3/4 plug. (Ancho) x 11 3/8 plug. (Prof.) x 24 3/4 plug. (Alto)
Peso		25,8 lbs (11,7 kg)

1 - El área de la superficie del piso aplicable es apropiada para operar la unidad a la máxima velocidad del ventilador. 2 • El total de humidificación cambia de acuerdo con la temperatura y humedad en el interior y exterior. El total de humidificación aumenta cuando aumenta la temperatura o cuando disminuye la humedad. El total de humidificación disminuye cuando disminuye la temperatura o cuando aumenta la humedad.

Energía de reserva

Para operar los circuitos eléctricos cuando el cable de alimentación está insertado en el tomacorriente de pared, este producto consume cerca de 0,4 vatios de energía de reserva. Para ahorrar energía eléctrica, desenchufe el cable de energía cuando no está usando la unidad.

SHARP®
