MANUAL DE USUARIO PG-SA01 Infiniton

AQUECEDOR DE PÁTIO EXTERIOR

Manual de instrucciones

Instruction manual

Manual de usuário

PG-SA01

ean:8445639002117

PG-SA02

ean: 8445639002124

Guarde las instrucciones para futuras consultas

ADVERTENCIAS DE SEGURIDAD

POR FAVOR LEA LAS SIGUIENTES NORMAS DE SEGURIDAD ANTES DE UTILIZAR LA ESTUFA

PARA SU SEGURIDAD

Si huele a gas:

1. Cierre la entrada de gas al producto.
2. Apague cualquier llama abierta.
3. Si el olor continúa, llame inmediatamente a su proveedor de gas o a los bomberos.

PARA SU SEGURIDAD

1. No almacene ni utilice gasolina u otros vapores inflamables y líquidos en las proximidades de este o cualquier otro producto.
2. No almacene una bombona de gas que no esté conectada para su uso en las proximidades de este o cualquier otro producto.

ADVERTENCIA

1) Utilizar al aire libre o en zonas ampliamente ventiladas.
2) Un área ampliamente ventilada debe tener un mínimo del 25% de la superficie abierta.
3) La superficie es la suma de la superficie de las paredes.

ADVERTENCIA: Una instalación, ajuste, alteración, servicio o mantenimiento inadecuados pueden causar lesiones o daños materiales. Lea detenidamente las instrucciones de instalación, funcionamiento y mantenimiento antes de instalar o reparar este equipo.

Advertencia

Lea las instrucciones antes de su instalación y uso.

• Este producto debe ser instalado y la bombona de gas debe ser almacenada de acuerdo con la normativa vigente;
• No obstruya los orificios de ventilación de la carcasa de la bombona;
• No mueva el producto cuando esté en funcionamiento;
• Cierre la válvula de la bombona de gas o del regulador antes de mover el producto;
• El tubo o la manguera flexible deben cambiarse en los intervalos prescritos;
• Utilice sólo el tipo de gas y el tipo de bombona especificados por el fabricante;
• La bombona de gas utilizada con la estufa de exterior debe cumplir los siguientes requisitos:
• Compre solamente bombonas de gas licuado con estas medidas requeridas:
  (31,8cm) (diámetro) x 58cm) (altura) con una capacidad máxima de 15kg.
• En caso de fuertes vientos, debe prestarse especial atención a que el producto no se incline; Mantenga el producto a una distancia mínima de 1 m de la bombona de gas.
• El inyector es instalado únicamente por el fabricante.
• No conecte la bombona de gas directamente al producto sin regulador. Utilice únicamente el tipo de gas y el tipo de bombona especificados en las instrucciones.

Un regulador (que cumpla con la norma EN16129:2013 y la normativa nacional) de la presión correcta correspondiente a la categoría del producto.

Utilice un regulador de 30 mbar para el butano/propano de la categoría I3B/P(30). Utilice un regulador de 30mbar para el butano bajo la categoría I3+(28-30/37). Utilice un regulador de 37mbar para el propano en la categoría I3+(28-30/37). Utilice un regulador de 50mbar para butano/propano bajo la categoría I3B/P(50). Se recomienda utilizar mangueras flexibles aprobadas por la norma EN16436: 2014.

CONTENIDO

Advertencias .... 1

Posición de la estufa y ubicación 2

Requisitos del gas 2

Prueba de fugas 2

Funcionamiento y almacenamiento 3

Limpieza y mantenimiento 4

Partes y especificaciones 4

Piezas y procedimientos de montaje 6

Lista de comprobación de problemas .... 14

ADVERTENCIAS

LEA ATENTAMENTE LAS SIGUIENTES INDICACIONES DE SEGURIDAD ANTES DE UTILIZARLO.

• No utilice la estufa de patio para interiores, ya que puede causar daños personales o materiales.
• Esta estufa de exterior no está destinada a ser instalada en vehículos de recreo y/o embarcaciones.
• La instalación y reparación debe ser realizada por una persona de servicio calificada.
• La instalación, el ajuste y la alteración inadecuados pueden causar lesiones personales o daños a la propiedad.
• No intente alterar la unidad de ninguna manera.
• Nunca reemplace o sustituya el regulador por otro que no sea el sugerido por la fábrica. No almacene ni utilice gasolina u otros vapores o líquidos inflamables en la unidad del calentador.
• Todo el sistema de gas, la manguera, el regulador, el piloto o el quemador deben ser inspeccionados por fugas o daños antes de usar el aparato, y al menos una vez al año, debe ser inspeccionado por un técnico cualificado.
• Todas las pruebas de fugas deben realizarse con una solución jabonosa. No utilice nunca una llama abierta para comprobar las fugas.

- No utilice el calentador hasta que se hayan comprobado las fugas en todas las conexiones.

- Cierre la válvula de gas inmediatamente si se detecta olor a gas. Si la fuga está en la conexión de la manguera/regulador: apriete la conexión y realice otra prueba de fugas. Si siguen apareciendo burbujas, devuélvala al lugar de compra de la manguera. Si la fuga está en la conexión regulador/válvula de la bombona: desconecte, vuelva a conectar y realice otra comprobación de fugas. Si siguen apareciendo burbujas después de varios intentos, la válvula de la bombona está defectuosa y debe devolverse al lugar de compra en el cual adquirió la bombona.

• No transporte la estufa mientras esté en funcionamiento.
• No mueva la estufa después de haberla apagado hasta que la temperatura se haya enfriado.
• Mantenga la abertura de ventilación de la carcasa de la estufa libre y sin residuos.
• No pinte la pantalla radiante, el panel de control ni el reflector de la cubierta superior.
• El compartimiento de control, el quemador y los pasajes de aire de circulación de la estufa deben mantenerse limpios.
• Puede ser necesaria una limpieza frecuente.
• La bombona de gas debe estar apagada cuando el calentador no esté en uso.
• Revise la estufa inmediatamente si ocurren cualquiera de las siguientes situaciones:

La estufa no alcanza la temperatura.

El quemador hace un fuerte ruido durante su uso (un ligero ruido es normal cuando el quemador se apaga).

Olor a gas junto con una inclinación amarilla extrema de las llamas del quemador.

El conjunto regulador/manguera de gas debe estar ubicado fuera de las vías donde las personas puedan tropezar con él o bien en el

área donde la manguera no esté sujeta a daños accidentales.

Cualquier protector u otro dispositivo de protección que se haya retirado para realizar el mantenimiento de la estufa debe volver a colocarse antes de ponerla en funcionamiento. Los adultos y los niños deben mantenerse alejados de las superficies con altas temperaturas para evitar quemaduras o la ignición de la ropa.

Los niños deben ser supervisados cuidadosamente cuando estén en el área de la estufa.

La ropa u otros materiales inflamables no deben ser colgados en el calentador o colocados sobre o cerca del mismo.

Cambiar la bombona de gas en una zona ampliamente ventilada, lejos de cualquier fuente de ignición tales como velas, cigarrillos, otros productos que produzcan llamas...

Comprobar que la junta del regulador está correctamente colocada y puede cumplir su función mostrada como en la foto de la derecha;

regulador bombona

No obstruir los orificios de ventilación de la carcasa de la bombona;

Cerrar el suministro de gas en la válvula de la bombona o en el regulador después de su uso;

En caso de fuga de gas, el producto no se utilizará.

En caso de fuga de gas, no se debe utilizar el aparato o, si está encendido, se debe cerrar el suministro de gas y se debe investigar y rectificar el producto antes de volver a utilizarlo;

Comprobar la manguera al menos una vez al mes, cada vez que se cambie la bombona, o cada vez antes de un largo tiempo sin usar.

Si muestra signos de agrietamiento, división u otro deterioro, se cambiará por una manguera nueva de la misma longitud y de la calidad equivalente;

El uso de este producto en lugares cerrados puede ser peligroso y está PROHIBIDO;

Lea las instrucciones antes de utilizar este producto. El producto debe instalarse de acuerdo con las instrucciones y la normativa local.

Para la conexión de la manguera y el regulador, y la conexión del regulador y la manguera, consulte la foto mostrada arriba.

POSICIÓN DE LA ESTUFA Y UBICACIÓN

• Utilice únicamente gas propano, butano o sus mezclas.
• El regulador de presión y el conjunto de mangueras a utilizar deben cumplir con los códigos locales estándar.
• La instalación debe ajustarse a los códigos locales o, en ausencia de éstos, a la norma de almacenamiento y manipulación de gases licuados del petróleo.
• Una bombona abollada, oxidada o dañada puede ser peligrosa y debe ser revisada por su proveedor de bombonas.
• Nunca utilice una bombona con una válvula dañada.
• Nunca utilice una bombona con la conexión de la válvula dañada.
• La bombona debe estar preparada para permitir la extracción de los vapores de la bombona en funcionamiento.
• Nunca conecte un depósito no regulado a la estufa.

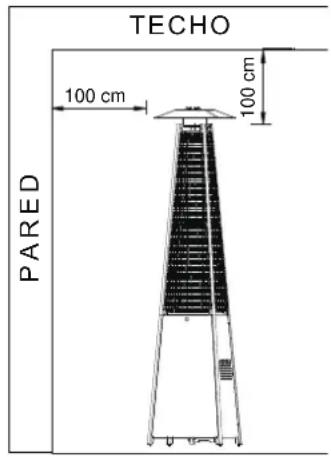

TECHO 100 cm 100 cm PARED

REQUISITOS DEL GAS

• Utilice únicamente gas propano, butano o sus mezclas.
• El regulador de presión y el conjunto de mangueras a utilizar deben cumplir con los códigos locales estándar.
• La instalación debe ajustarse a los códigos locales o, en ausencia de éstos, a la norma de almacenamiento y manipulación de gases licuados del petróleo.
• Una bombona abollada, oxidada o dañada puede ser peligrosa y debe ser revisada por su proveedor de bombonas.
• de tanques. Nunca utilice una bombona con la conexión de la válvula dañada.
• La bombona debe estar preparada para permitir la extracción de vapores en funcionamiento.
• Nunca conecte un depósito no regulado a la estufa.

PRUEBA DE FUGAS

Las conexiones de gas de la estufa se someten a una prueba de estanqueidad en la fábrica antes de su envío. Debe realizarse una comprobación completa de la estanqueidad del gas en el lugar de la instalación debido a un posible mal manejo en el envío o a una presión excesiva aplicada a la estufa.

• Prepare una solución jabonosa con una parte de detergente líquido y una parte de agua. La solución jabonosa puede aplicarse con una botella de spray, un cepillo o un trapo. Las burbujas de jabón aparecerán en caso de fuga.
• La estufa debe comprobarse con la bombona llena.
• Asegúrese de que la válvula de control de seguridad está en la posición OFF.
• Abra el suministro de gas.
• En caso de fuga, cierre el suministro de gas. Apriete cualquier accesorio que tenga una fuga, luego abra el suministro de gas y vuelva a comprobarlo.
• Nunca realice la prueba de fugas mientras fuma.

A. Abra completamente la válvula de la bombona de suministro de gas.
B. Pulse y gire el mando de control variable a la posición PILOTO.
C. Presione el botón de control variable y manténgalo presionado durante 60 segundos. Mientras mantiene pulsado el botón de control variable, pulse el botón de ignición varias veces hasta que se encienda la llama piloto. Suelte el botón de control variable después de que se encienda la llama piloto.
D. Gire el botón de control variable a la posición HI (máxima) y déjelo ahí durante unos 5 minutos, luego vuelva a girar el botón variable para cambiar a la posición de temperatura deseada.

Nota: Es necesario esperar 5 minutos para apagar el aparato por completo antes de volver a encenderlo

Nota:

• Si se acaba de conectar una nueva bombona, deje pasar al menos un minuto para que el aire de la tubería de gas se purgue a través del orificio piloto.
• Al encender la llama piloto, asegúrese de que el mando de control variable esté continuamente pulsado mientras se presiona el botón de encendido. El botón de control variable se puede soltar después de que se encienda la llama piloto.
• La llama piloto se puede observar y comprobar desde la pequeña ventana redonda con tapa deslizante situada en la parte inferior de la pantalla de la llama (a la izquierda o a la derecha del controlador).
• Si la llama piloto no se enciende o se apaga, repetir el paso D.

APAGAR LA ESTUFA

A. Gire el mando de control variable a la posición PILOTO.
B. A continuación, pulse y gire el mando de control variable a la posición OFF.
C. Cierre la válvula de la bombona de gas para apagar completamente la estufa.

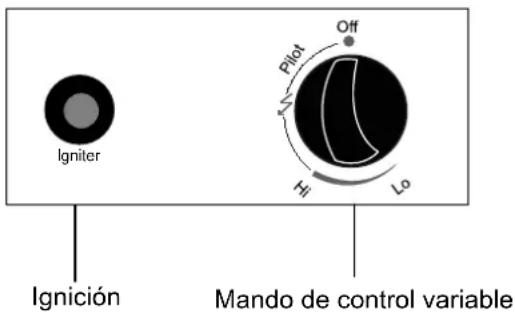

Igniter Pilot Off Hi Lo Ignición Mando de control variable

OFF: la estufa deja de funcionar HI: posición de temperatura máxima LO: posición de temperatura mínima

ADVERTENCIA: Compruebe que no hay ninguna fisura en el cristal antes de encender la estufa.

ALMACENAMIENTO

A. Cierre siempre la válvula de gas de la bombona después de utilizarla o en caso de que haya algún problema.
B. Retire el regulador de presión y la manguera.
C. Compruebe la ligereza de la válvula de gas y que no esté dañada, si sospecha que está dañada, hágala cambiar por su distribuidor de gas.
D. No almacene nunca la bombona de gas líquido en un subsuelo o en lugares sin una ventilación de aire adecuada.

LIMPIEZA Y MANTENIMIENTO

• Limpie las superficies recubiertas de polvo con un trapo suave y húmedo. No limpie la estufa con limpiadores que sean combustibles o corrosivos.
• Retire los residuos del quemador para mantenerlo limpio y seguro para su uso.
• Cubra la unidad del quemador con una cubierta protectora opcional cuando la estufa no esté en uso.

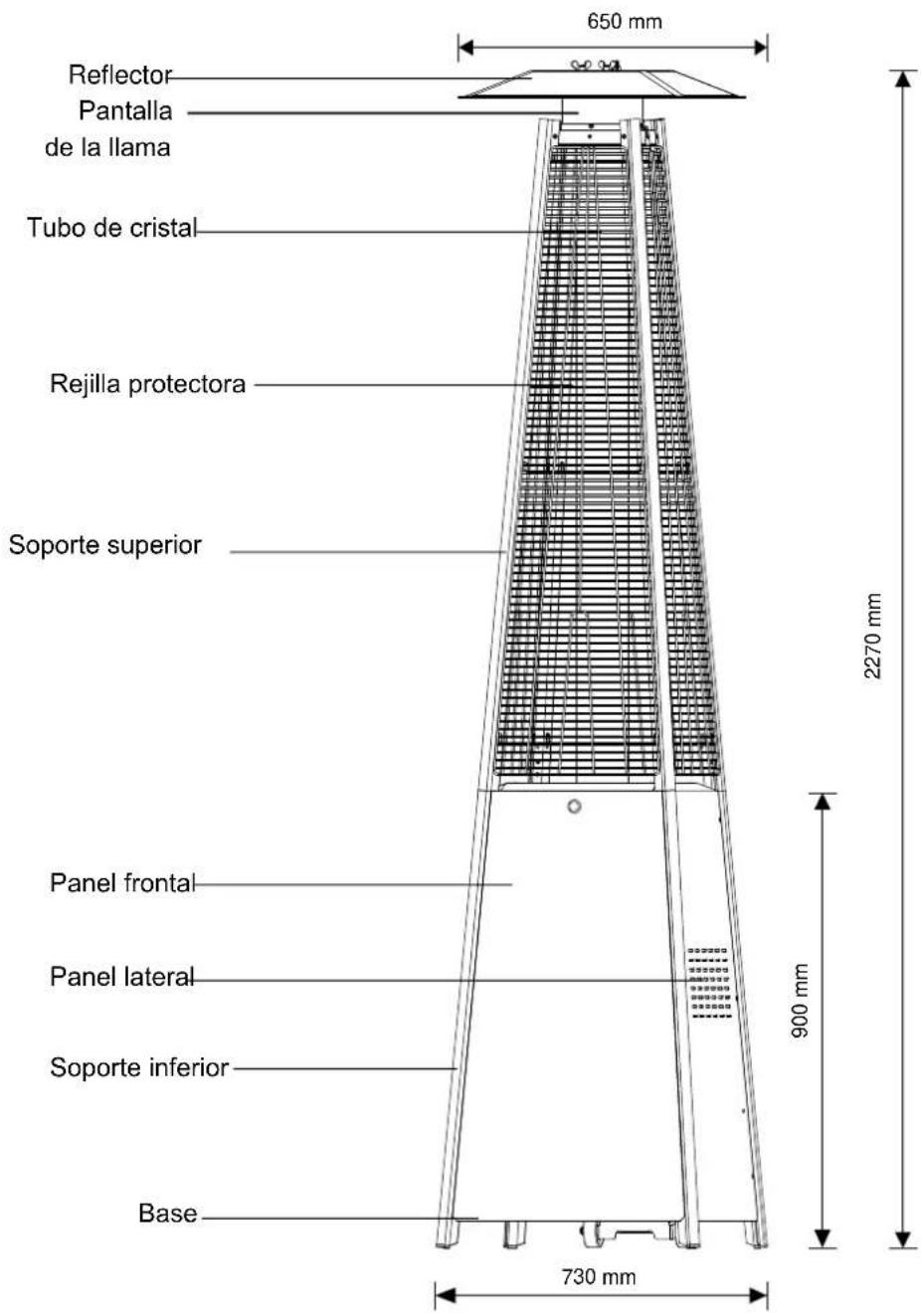

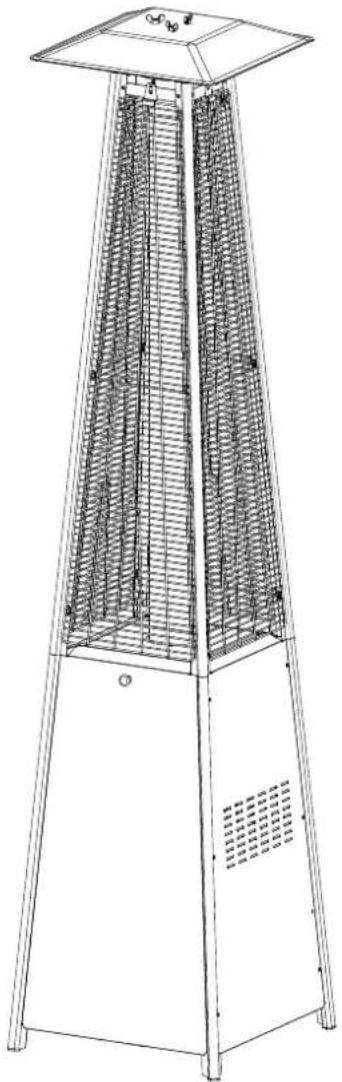

PARTES Y ESPECIFICACIONES

650 mm Reflector Pantalla de la llama Tubo de cristal Rejilla protectora Soporte superior Panel frontal Panel lateral Soporte inferior Base 730 mm 900 mm 2270 mm

A. Construcción y características

• Estufa de terraza/jardín transportable con carcasa de depósito.
• Carcasa de acero con recubrimiento de polvo o de acero inoxidable.
• Conexiones de mangueras de gas con abrazadera metálica (tapones de rosca para Alemania).
• Emisión de calor por el reflector.

B. Especificaciones

• Utilice únicamente gas propano, butano o sus mezclas.
• Potencia máxima: 13000 vatios
  • Potencia mínima: 5000 vatios
  Consumo:

CATEGORÍA	I_3+(28-30/37)		I_3B/P(30)	I_3B/P(50)	I_3B/P(37)
TIPO DE GAS	Butano Propano		Butano, propano y sus mezclas	Butano, propano y sus mezclas	Butano, propano y sus mezclas
PRESIÓN DEL GAS	28-28-30m28-30mbar28-30mbar 50mbar 37mbar
PRESIÓN DE SALIDA DEL REGULADOR:	30mbar 37 mbar	30 mbar 50mbar 37mbar

- Utilizar el regulador adecuado según la presión de salida del regulador como se muestra en la tabla anterior.

C. Especificaciones del inyector

CATEGORÍA	I_3+(28-30/37)		I_3B/P(30)	I_3B/P(50)	I_3B/P(37)
TIPO DE GAS	Butane Propane		Butane, propane or their mixtures	Butane, propane or their mixtures	Butane, propane or their mixtures
PRESIÓN DEL GAS	28-30mbar28-30	0mbar28-28-30	m 50mbar 37mbar
ENTRADA DE CALOR TOTAL (Hs): (Qn)	13kW (G30: 945g/h; G31: 929g/h)
TAMAÑO DEL INYECTOR	1.88 mm quemador principal0.18 mm quemador piloto			1.55 mm quemador principal0.18 mm quemador piloto	1.65 mm quemador principal0.18 mm quemador piloto
El marcado, por ejemplo, 1,88 en el inyector, indica que el tamaño del inyector es de 1,88 mm

• El conjunto de manguera y regulador debe ajustarse a los códigos estándar locales.
• La presión de salida del regulador debe cumplir con la categoría correspondiente del producto en la tabla del inyector.
• El producto requiere una manguera aprobada de 0,6 m de longitud.

MONTAJE DE LAS PARTES

Herramientas necesarias:

• Destornillador de estrella con hoja mediana
• Botella con solución jabonosa para la prueba de fugas

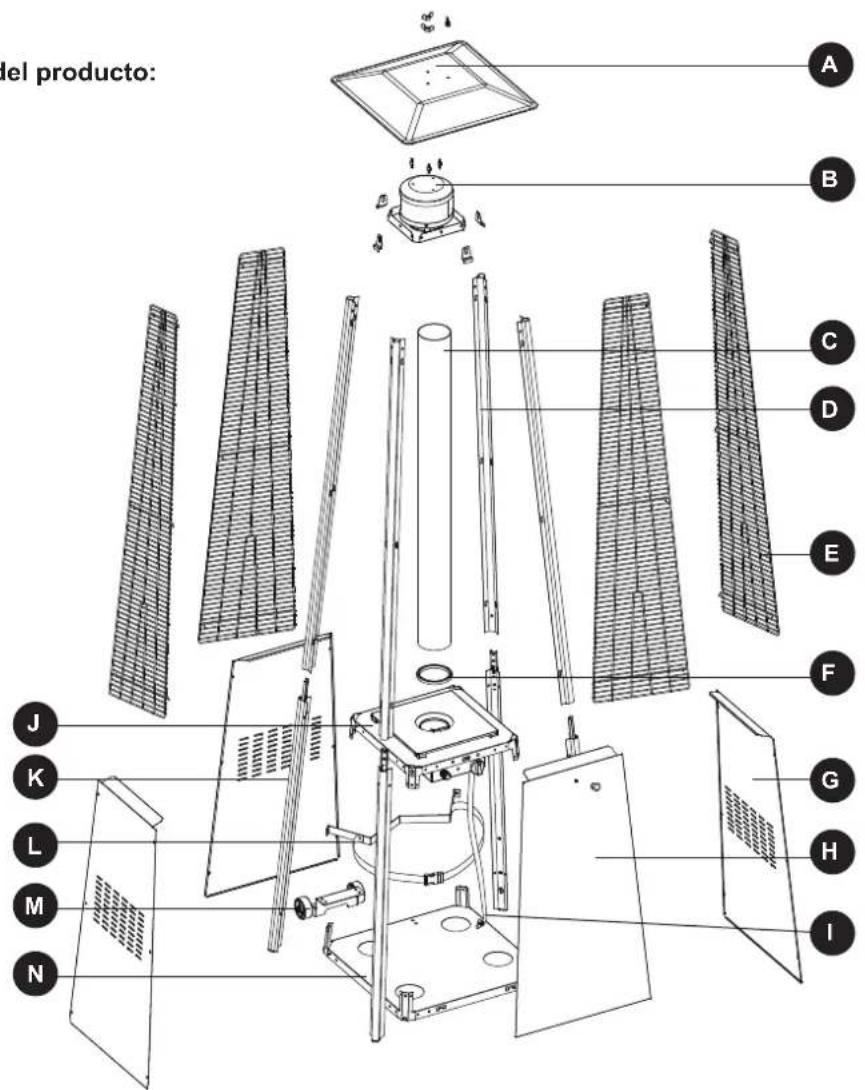

Partes del producto:

el producto: A B C D E F G H I J K L M N

DescripciónPARTE Cantidad
A	Reflector	1
B 1	Pantalla de la llama
C	Tubería de cristal	1
D	Soporte superior	4
E	Rejilla protectora	4
F	Anillo negro de silicona	1
G	Panel lateral	3
H	Panel frontal	1
I	Manguera de suministro de gas	1
J	Conjunto de la caja de control	1
K	Soporte inferior	4

Descripción PARTE Cantidad
L	Banda transversal	1
M	Ruedas	1
N	Base	1

MONTAJE DE LAS PARTES

Elementos necesarios:

AA Tuerca de mariposa Qty. 3 Arandela Φ6 Qty. 6 CC Perno corredizo Qty. 3 DD 3/16" Tornillo Qty. 42 Tornillo M6 X 12 Qty. 4 FF M6 Tuerca plana Qty. 4 GG Tornillo M5 X 12 Qty. 6 HH Soporte de fijación Qty. 4 Llave inglesa Qty. 1 JJ Destornillador de estrella Qty. 1 KK Regulador Qty. 1 LL Tornillos M4 X 6 Qty.1 MM Cadena Qty.1 Encendedor de largo recorrido Qty.1 OO Pila AA (1.5 V) Qty.1

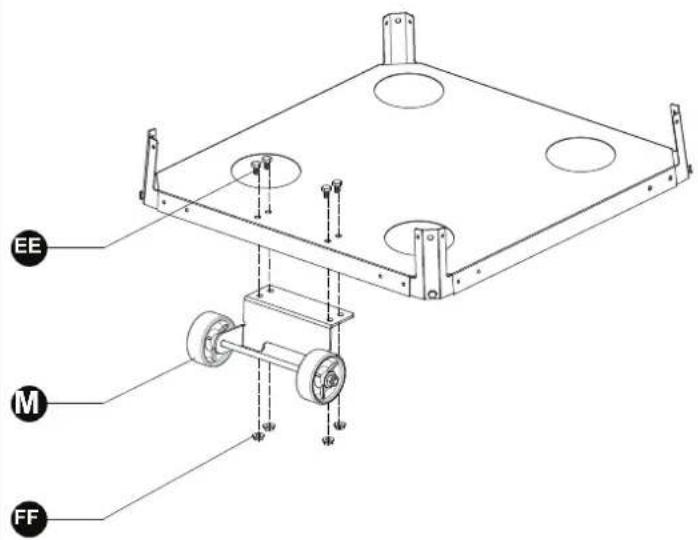

1. Monte el conjunto de las ruedas en la placa inferior. Fije el conjunto a la placa inferior con 4 tornillos M6X12 y 4 tuercas planas M6.

Elementos necesarios

EE

× 4

FF

x 4

||

x 1

1

EE M FF

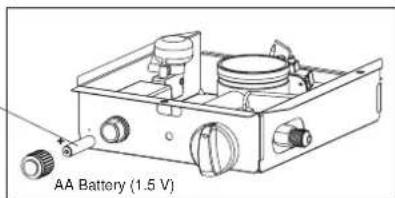

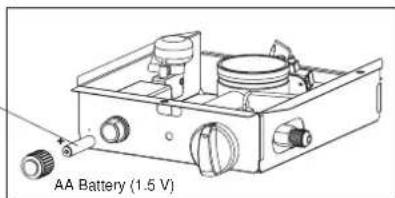

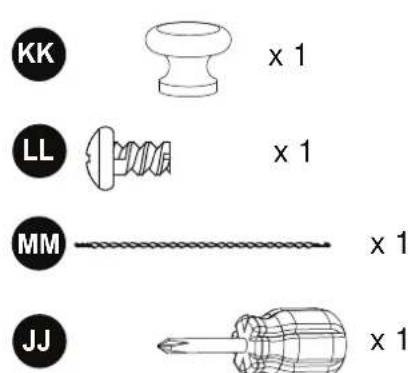

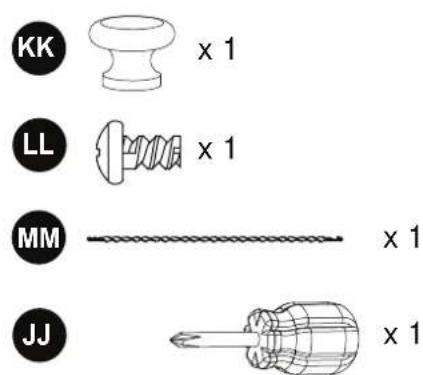

2-1. Desenroscar el interruptor, cargar la pila pequeña, apretar el botón del interruptor. 2-2. Inserte las clavijas de la base en los agujeros del soporte inferior, presione para asegurar las clavijas. Utilice 4 tornillos M5X12 para asegurar el soporte inferior y la base. Inserte las clavijas de la caja de control en los agujeros del soporte superior, presione para asegurar las clavijas. Usar 4 tornillos de 3/16" para asegurar el soporte superior y la caja de control.

Elementos necesarios

GG

x 4

DD

x 4

JJ

x 1

2

oo

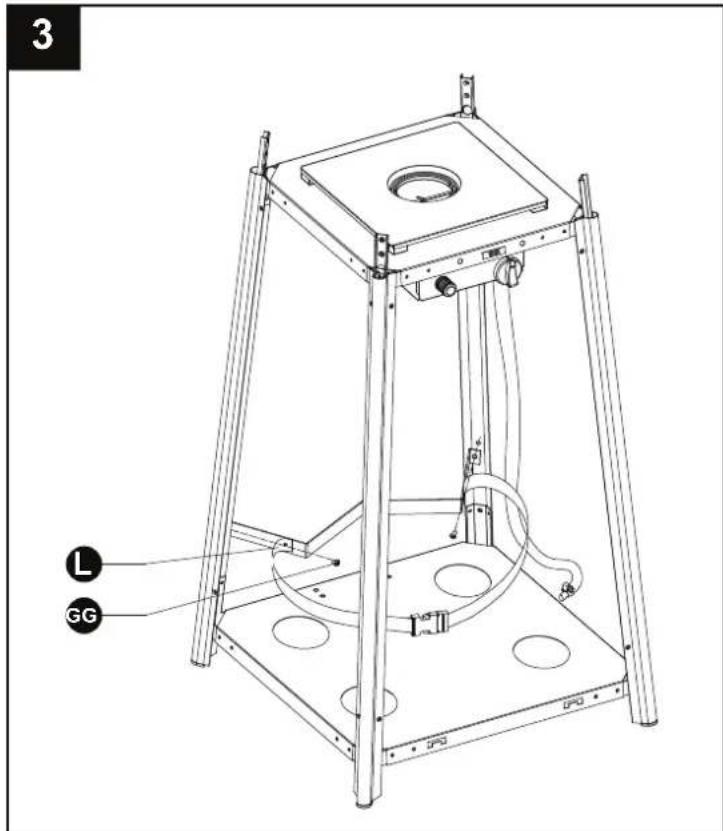

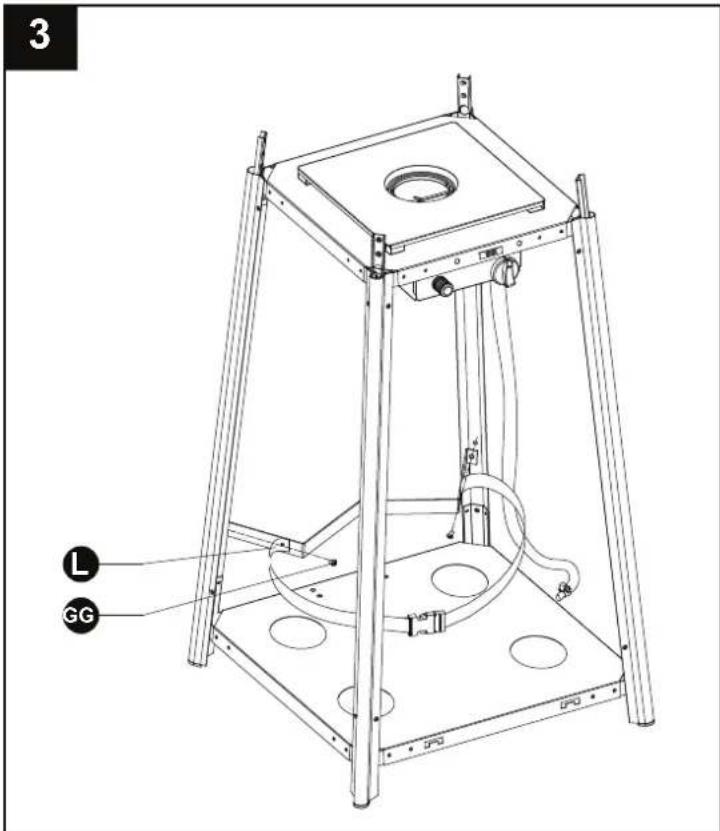

1. Montar el cinturón de bloques. Fije la banda transversal a los dos soportes inferiores detrás de la puerta delantera, utilizando dos tornillos M5X12.

Elementos necesarios

3 L GG

1. Montar el soporte central. Inserte el soporte superior de 4 piezas en el soporte inferior. Asegúrelos con 8 piezas de tornillo de 3/16".

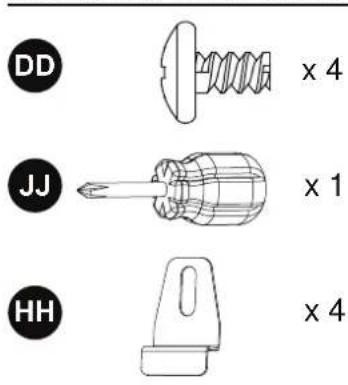

Elementos necesarios

4 D DD

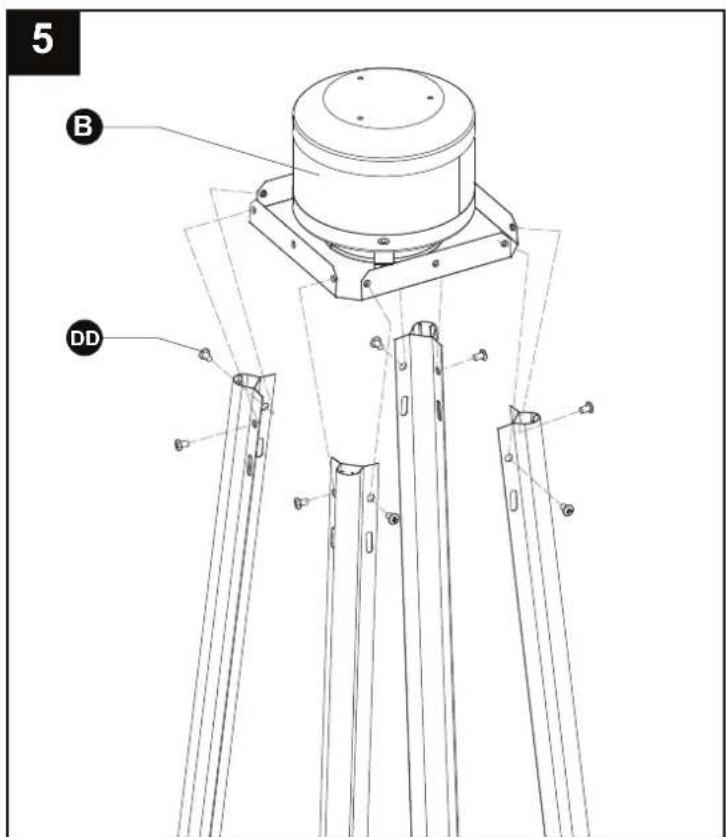

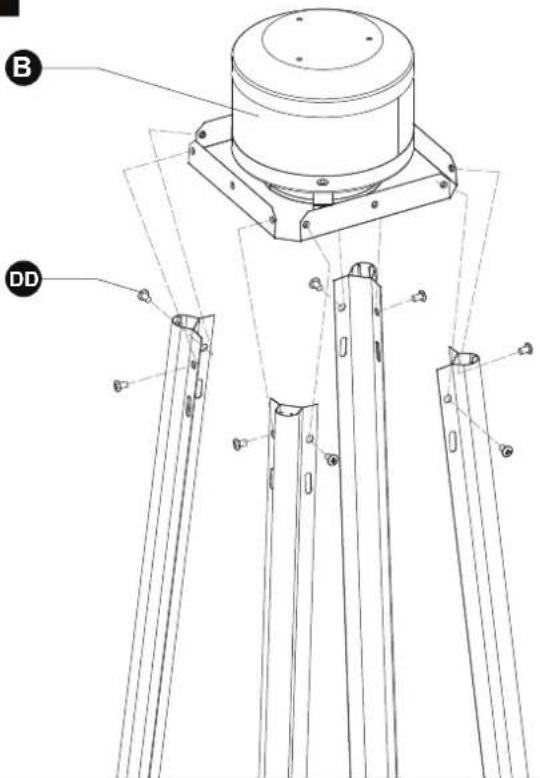

1. Asentar la pantalla de la llama en el soporte superior. Fije la pantalla de la llama al soporte superior usando 8pcs tornillo 3/16".

Elementos necesarios

5 B DD

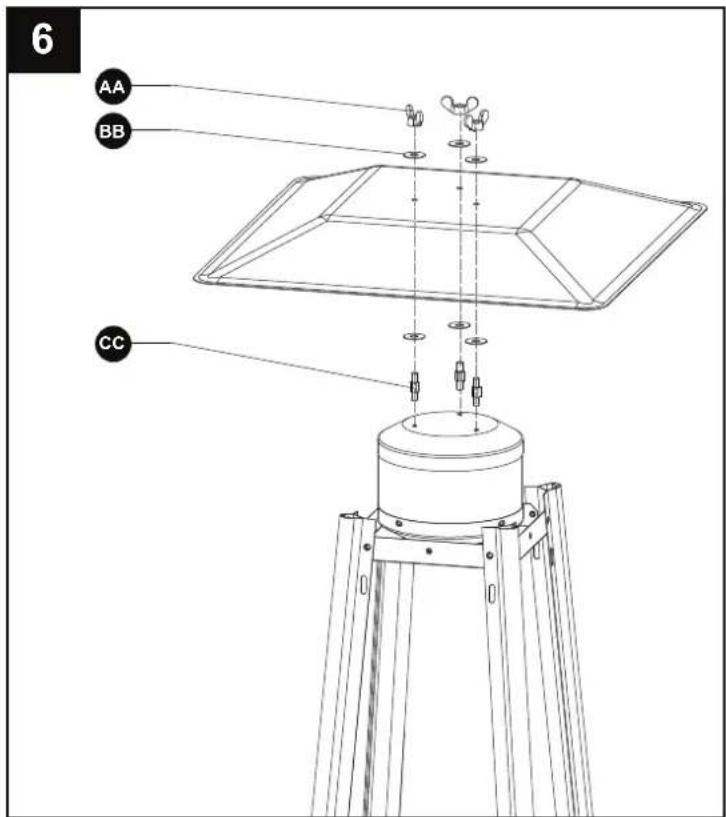

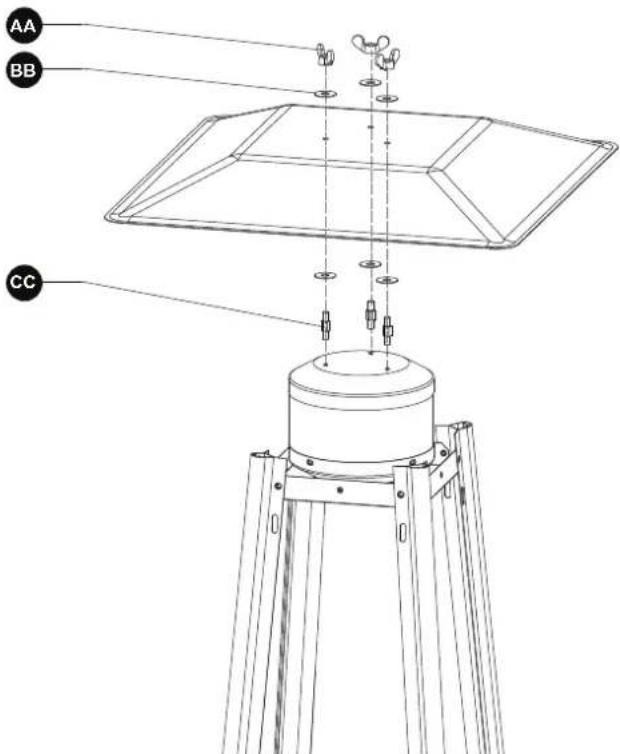

1. Montar el reflector en la pantalla de la llama. Atornille el perno corredizo de 3 piezas en la pantalla de la llama, ponga la arandela de 3 piezas Φ6 en la parte superior del perno, luego ponga el reflector en el perno, asegúrelo con la arandela de 3 piezas Φ6 y la tuerca de mariposa de 3 piezas.

Elementos necesarios

1. Instale con cuidado la tubería de cristal levantándola e introduciéndola a través del orificio central de la placa superior. Asegúrese de que el anillo de silicona negro está unido al borde inferior de la tubería de cristal, tal y como se ilustra. Deslice la tubería de cristal a través del orificio de la cubierta de la placa inferior y sobre la placa central. Compruebe y asegúrese de la correcta colocación del tubo de cristal y de que cubre completamente el orificio central de la placa central.

ADVERTENCIA El anillo de silicona negro debe estar colocado antes de utilizar la estufa.

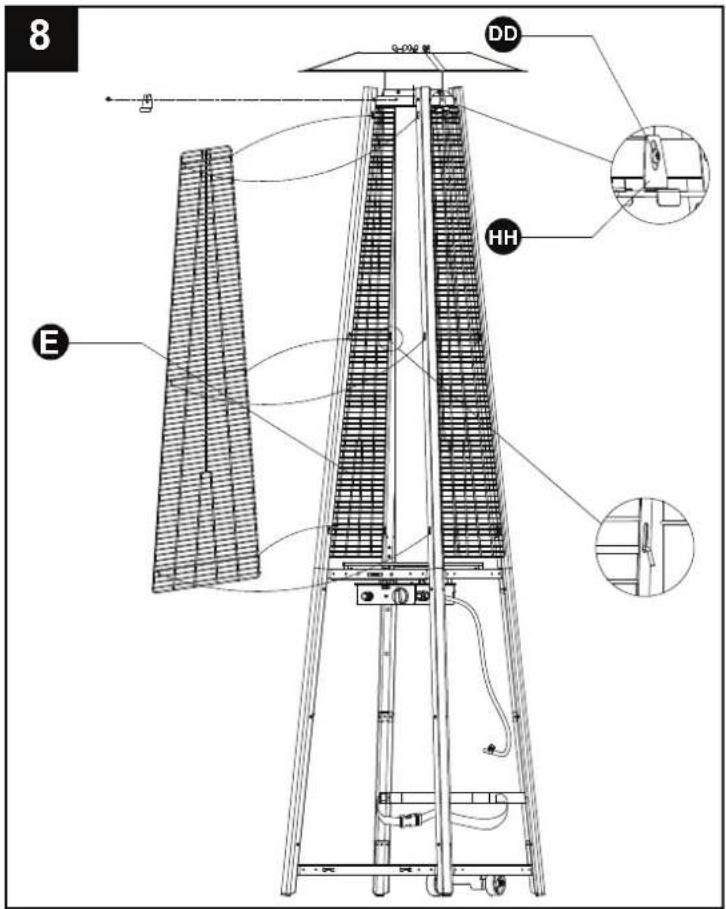

1. Monte el protector. Cuelgue los ganchos de la protección en los agujeros de los soportes. Asegure los protectores con los soportes de fijación con 4 piezas de tornillos de 3/16".

Elementos necesarios

Para facilitar la instalación, coloque el anillo de silicona negro en la placa central y luego instale el tubo de cristal. Asegúrese de que el borde del tubo de cristal se asiente firmemente en el anillo de silicona negro. Anillo negro de silicona

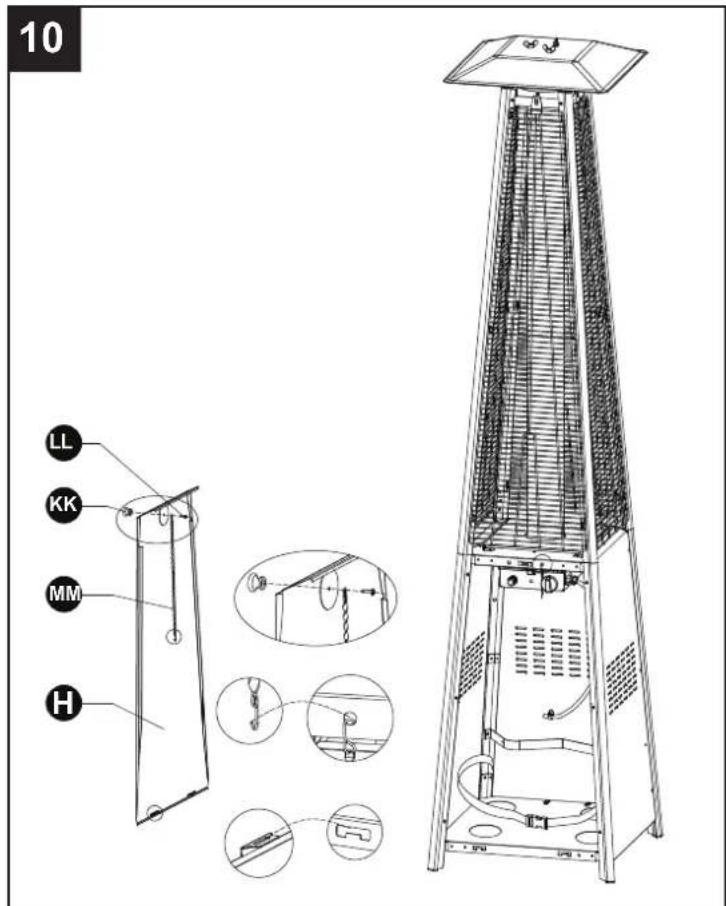

1. Fije los tres paneles laterales a la estufa con 18 tornillos de 3/16".

Nota : No cubra la parte frontal donde está el mando de control.

Elementos necesarios

1. Instale el mando en el tornillo M4X6. 11. Cuelgue la cadena en el agujero de la caja de control y coloque el gancho del panel frontal en los agujeros de la placa inferior.

Elementos necesarios

KK x 1 LL x 1 MM x 1 JJ x 1

10 LL KK MM H

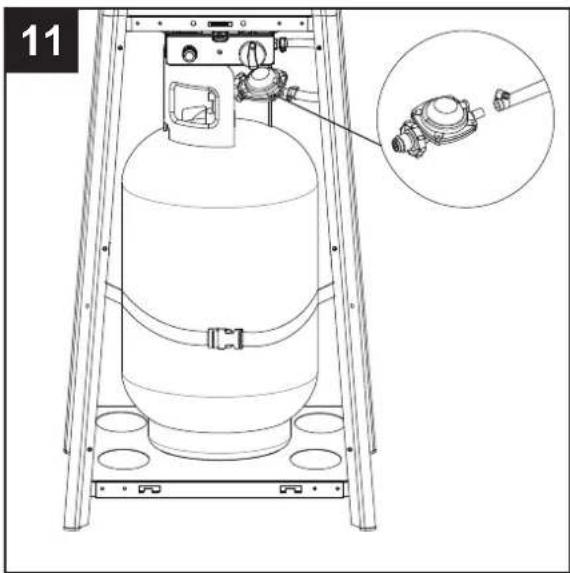

1. Conecte la manguera de gas y el regulador. Después de eso conecte el regulador a la bombona de gas.

ADVERTENCIA! Asegúrese de que la manguera no entre en contacto con ninguna superficie de alta temperatura, ya que de lo contrario podría derretirse y provocar un incendio.

Después de colocar la bombona en el interior de la estufa, asegure bien la bombona con la correa transversal.

ADVERTENCIA! Se debe realizar una prueba de fugas anualmente y cada vez que se conecte una bombona o si se sustituye una parte del sistema de gas.

ADVERTENCIA! Nunca utilice una llama abierta para comprobar si hay fugas de gas. Asegúrese de que no hay chispas ni llamas abiertas en la zona mientras comprueba las fugas. Las chispas o llamas abiertas pueden provocar un incendio o una explosión, daños materiales, lesiones corporales graves o la muerte.

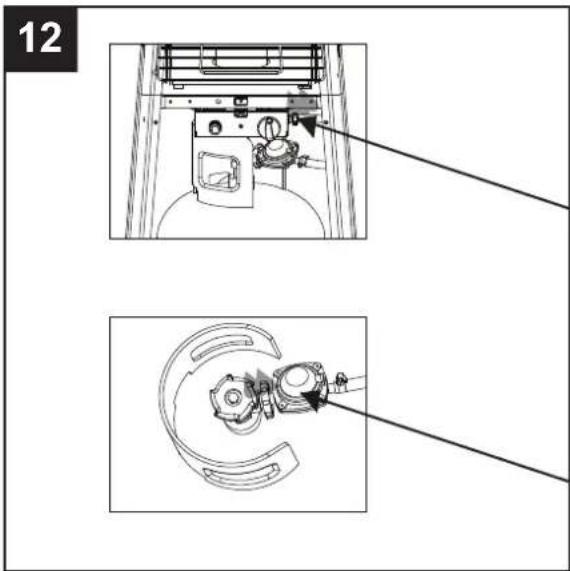

Prueba de fugas: Esto debe hacerse antes del primer uso, anualmente, y siempre que se sustituya cualquier gas.

Los componentes son reemplazados o reparados. No fume mientras realiza esta prueba y elimine todas las fuentes de ignición. Consulte el diagrama de pruebas de fugas para conocer las áreas a comprobar. Gire todos los controles de los quemadores a la posición off. Abra la válvula de suministro de gas.

Aplique con un cepillo una solución mitad de jabón líquido y agua en todas las juntas y conexiones del regulador, la manguera, los colectores y las válvulas.

Las burbujas indicarán una fuga de gas. Apriete la junta suelta o sustituya la pieza por otra recomendada por el servicio técnico y haga que un instalador de gas certificado inspeccione la estufa de patio.

Si la fuga no puede detenerse, cierre inmediatamente el suministro de gas, desconéctelo y haga que un instalador o distribuidor de gas certificado inspeccione la estufa de patio. No utilice la estufa de patio hasta que se haya corregido la fuga.

Conexión del regulador / manguera Conexión del regulador a la bombona de gas

12

LISTA DE COMPROBACIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El piloto no se enciende	La válvula de gas puede estar apagadaBombona de gas vacíaApertura bloqueadaAire en el sistema de suministroConexiones sueltas	Abra la válvula de gasRellene el depósito de GLPLimpie o sustituya la aberturaPurgue el aire de los conductosCompruebe todos los accesorios
El piloto no se mantiene encendido	Residuos alrededor del pilotoConexiones sueltasTermopar defectuosoFuga de gas en el conductoFalta de presión de gas	Limpiar la zona suciaApretar las conexionesSustituir el termoparComprobar las conexiones
El quemador no se enciende	La presión es bajaApertura bloqueadaEl control no está encendidoTermopar defectuosoEl conjunto de la luz piloto está dobladoNo está en la ubicación correcta	Depósito casi vacío. Rellene el depósito de GLP.Depósito casi vacío. Rellene el depósito de GLP.Retire y limpiePonga la válvula en ONReemplace el termoparColoque el piloto correctamenteColocar correctamente y volver a intentar

Si el producto tiene algún defecto o problema de montaje o uso, no intente modificarlo usted mismo, póngase en contacto con su proveedor o distribuidor para solucionarlo.

PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON

Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:

Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:

[e-mail]

[e-mail]

Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:

• Nombre y apellidos
• Teléfono 1
• Teléfono 2
• Dirección completa
• Código postal
• Población
• Marca
• Modelo del producto
• Número de serie
  • Avería que presenta el producto

Si lo desean, pueden solicitar la asistencia técnica a través del número 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).

INFINITON

AQUECEDOR DE PÁTIO EXTERIOR

Manual de instrucciones

Instruction manual

Manual de usuário

PG-SA01

ean:8445639002117

PG-SA02

ean: 8445639002124

Guarde las instrucciones para futuras consultas

AQUECEDOR DE PÁTIO EXTERIOR

Manual de instrucciones

Instruction manual

Manual de usuário

PG-SA01

ean:8445639002117

PG-SA02

ean: 8445639002124

Guarde las instrucciones para futuras consultas

Ferragens utilizadas

EE

x 4

FF

x 4

||

x 1

1

EE M FF

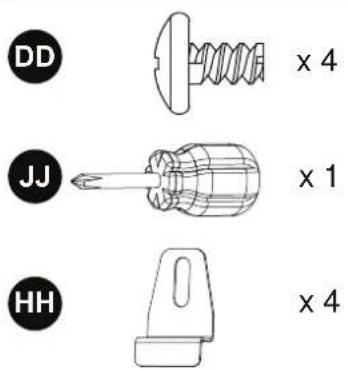

Ferragens utilizadas

GG

Screw M5 X 12

x 4

DD

3/16" Screw

x 4

JJ

Philips screwdriver

x 1

2

oo

Ferragens utilizadas

3 L GG

Ferragens utilizadas

4 D DD

1. Assebmle a tela de chamas para o suporte superior. Fixar a tela de chama ao suporte superior utilizando o parafuso de 8pcs 3/16".

Ferragens utilizadas

DD

×8

JJ

× 1

Ferragens utilizadas

AA

× 3

BB

x 6

CC

x 3

5

B DD

6

AA BB CC

Ferragens utilizadas

Ferragens utilizadas

Ferragens utilizadas

KK x 1 LL x 1 MM x 1 JJ x 1

10 LL KK MM H

Si el producto tiene algún defecto o problema de montaje o uso, no intente modificarlo usted mismo, sino que póngase en contacto con su proveedor o distribuidor para resolverlo.

PROCEDIMENTO EM CASO DE FALHA DE UM PRODUTO INFINITON

Se ha determinado que este producto cumple con la Directiva de Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) y la Directiva RoHS (2011/65/EU).

CE

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: [e-mail]

INFORMACIÓN SOBRE EL PRODUCTO

Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:

SERVICIO TÉCNICO

También puede ponerse en contacto con nuestro servicio técnico oficial:

tel.:[phone]

e-mail reparaciones: [e-mail]

www.infiniton.es

Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.

Resumen de Declaración de conformidad

INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.

Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo [e-mail]

CE

Síguenos en nuestras redes sociales y accede a contenido exclusivo

INFINITON

Copyright ©2022 Todos los derechos reservados

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

C/Baza, 349, nave 4

18220 Albolote (Granada)

infiniton.es

INFINITON

INFINITON

TARJETA DE GARANTÍA

Modelo

N° de serie

Fecha de compra

Cliente

Dirección

Localidad

e-mail

Teléfono de contacto

Firma y sello del comercio

Condiciones de garantía al dorso

SERVICIO TÉCNICO OFICIAL

C/Baza, 349, nave 4

18220 Albolote (Granada)

infiniton.es

INFINITON

El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecie durante los plazos marcados por la ley de garantías del territorio donde se comercializa este producto.

Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del mismo en el momento de la compra o registrado telemáticamente en www.infiniton.es La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.

La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.

No ofrecemos garantía a aparatos que hayan sufrido un uso incorrecto por parte del usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.

Esta Garantía Legal no cubre el mantenimiento o sustitución de los elementos fungibles del producto (pilas, etc.), cuyos daños tengan origen en el desgaste ordinario y en el uso de los mismos. Asimismo, la garantía no cubre los daños causados por la falta de mantenimiento de los productos. Ninguna de las garantías aquí recogidas cubre la sustitución de piezas debido al desgaste o rotura de mecanismos, gomas, carcasas y/o plásticos, así como los deterioros estéticos, debidos al uso normal del producto. Del mismo modo, las garantías no cubren ningún tipo de daño producido durante el transporte del producto (incluyendo, a título enunciativo y no limitativo, daños estéticos, golpes, rayas, arañazos, manchas, abolladuras, etc.)

SERVICIO TÉCNICO OFICIAL

C/Baza, 349, nave 4

18220 Albolote (Granada)

infiniton.es

INFINITON

WORLD ELECTRONIC

INFINITON

WORLD ELECTRONIC
