MANUAL DE USUARIO SmartRack SRWF4U36 Tripp Lite

Manual del propietario

Gabinetes SmartRack® de bajo perfil para instalar en la pared

Modelos: SRWF2U, SRWF2U36, SRWF4U, SRWF4U36, SRWF5U, SRWF5U36, SRWF6U, SRWF6U36

Índice

1. Instrucciones de seguridad importantes 10
2. Descripción general 10
3. Identificación de características 11
4. Enclosure Installation 12

4.1 Preparación 12

4.2 Desembalaje 12

1. Configuración del rack 13

5.1 Cerraduras de las puertas 13
5.2 Acceso y administración 13 de los cables
5.3 Inversión del rack 13
5.4 Rieles de montaje 14
5.5 Ajuste de la profundidad 14 del riel de montaje

1. Montaje del rack a la pared 14
   6.1 Montaje 14
2. Instalación del equipo 15
3. Instalación Opcional del Panel de Conexiones 15
4. Especificaciones 15
5. Almacenamiento y mantenimiento 16
6. Garantía 16

English 1

TRIPP·LITE

1. Instrucciones de seguridad importantes

GUARDE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben seguirse durante la instalación y operación del producto descrito en este manual. El incumplimiento invalidará la garantía, pudiendo causar serios daños a la propiedad y/o lesiones personales.

• Mantenga el rack en un ambiente interior controlado, lejos de la humedad, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, el polvo y la luz directa del sol.
• Deje espacio suficiente en el frente y la parte trasera del rack para una ventilación adecuada. No bloquee, cubra ni inserte objetos en las aberturas de ventilación externa del rack.
• El rack es extremadamente pesado. Manipúlelo con precaución. No intente desembalarlo, moverlo ni instalarlo sin ayuda. Utilice un dispositivo mecánico como una horquilla elevadora o un gato para pálets para moverlo en el contenedor de envío.
• No coloque ningún objeto sobre el rack, especialmente contenedores de líquido, y no intente apilar los racks.
• Inspeccione el contenedor de envío y el rack para detectar daños producidos durante el transporte. No lo use si está dañado.
• Deje el rack en el contenedor de envío hasta que se lo haya movido lo más cerca posible del lugar de instalación.
• Instale el rack en un área estructuralmente sana, capaz de soportar la carga, o con piso nivelado capaz de soportar el peso del rack, de todos los equipos que se instalarán en el rack y de cualquier otro rack y/o equipo que se instalarán cerca.
• Corte el material de embalaje con precaución. El rack podría rayarse causando daños que no están cubiertos por la garantía.
• Guarde los materiales de embalaje para utilizarlos en el futuro. Si el rack se vuelve a embalar y a enviar sin los materiales de embalaje originales, se pueden causar daños que anularán la garantía.
• No vuelva a enviar el rack con equipos adicionales, a menos que haya sido enviado con un pálet especial contra golpes (sólo los modelos "SP1"). El peso combinado del rack y de los equipos instalados no debe exceder la capacidad de carga del pálet. Tripp Lite no se responsabiliza por ningún daño que se produzca durante el reenvío.
• No se recomienda el uso de este equipo en aplicaciones de mantenimiento artificial de la vida, donde se puede esperar razonablemente que su falla cause la falla del equipo de mantenimiento de la vida o que afecte de manera importante su seguridad o eficiencia. No use este equipo en presencia de mezclas anestésicas inflamables con aire, oxígeno u óxido nitroso.

2. Descripción general

Estos gabinetes SmartRack de bajo perfil para instalar en la pared proporcionan instalación vertical conveniente y segura para el equipo para instalación en rack estándar de 19", sin importar el proveedor, y se envían completamente ensamblados para una instalación rápida y fácil.

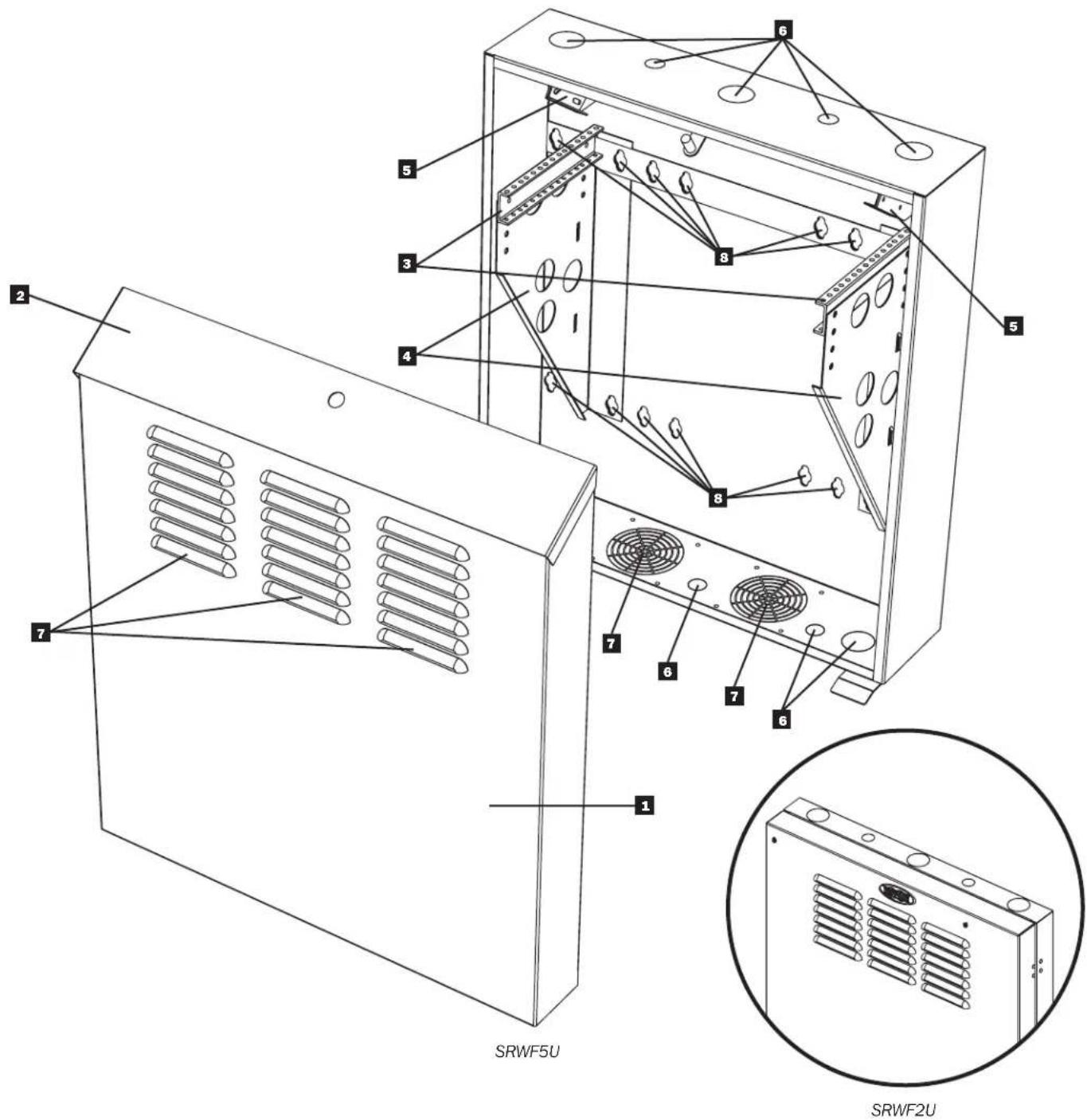

3. Identificación de características

Las características de todos los demás modelos son similares, excepto los de la serie SRWF2U que no incluyen puerta en el panel superior.

1 Puerta delantera
2 Puerta Superior del Panel
3 Rieles de Instalación Horizontal
4 Soporte de Instalación Vertical
5 Soporte de Instalación del Panel de Conexiones
6 Orificios de Acceso del Cable
7 Ventilas
8 Ranuras para Instalación en la Pared

4. Instalación del rack

Precaución. Lea todas las instrucciones y advertencias antes de la instalación.

Advertencia: Los racks pueden ser extremadamente pesados. No intente desembalarlo, moverlo ni instalarlo sin ayuda. Use máxima precaución al manipularlo y asegúrese de seguir todas las instrucciones de manipulación e instalación. No intente instalar equipos sin estabilizar primero el rack.

4.1 Preparación

El rack se debe instalar en una zona estructuralmente sana que pueda soportar su peso, el de todos los equipos que se instalarán en él y cualquier otro rack y/o equipos que se instalarán cerca. Antes de desembalar el rack, debería transportar el contenedor de envío lo más cerca posible de la ubicación de instalación final para minimizar la distancia que necesitará para moverlo después de quitarle el embalaje protector. Si planea almacenarlo durante un período prolongado antes de instalarlo, siga las instrucciones de la sección Almacenamiento y servicio.

Necesitará algunas herramientas:

• Nivel
• Destornillador Philips
• Herramientas adecuadas para el montaje en la pared

También necesita las siguientes herramientas:

- Herramientas adecuadas para el montaje en pared (no se incluyen)

4.2 Desembalaje

Para desempacar el gabinete, utilice al menos dos personas

1 Mueva del pálet de envío hacia una superficie firme y nivelada.
2 Extraiga los protectores y guarde todos los materiales de embalaje para uso futuro, a menos que esté seguro de que no serán necesarios. Los materiales de embalaje son reciclables.
3 Con una persona de cada lado, eleve el rack con cuidado hacia fuera del pálet y colóquelo en una superficie firme y nivelada.
4 Examine el rack para detectar daños o partes sueltas. Confirme que estén todas las partes. Si algo falta o está dañado, comuníquese con Tripp Lite para obtener ayuda. No use el rack si está dañado.

Nunca extienda más de un componente del gabinete por vez.

Advertencia: Nunca intente elevar o instalar el rack sin la ayuda adecuada. No intente elevar el rack usted solo.

5. Configuración del rack

Antes de la instalación, asegúrese de planificar la ubicación y distribución de los componentes dentro del gabinete. Asegúrese de que todos los rieles de instalación estén al revés o ajustados según la profundidad, de acuerdo a la configuración del equipo.

5.1 Cerraduras de las puertas

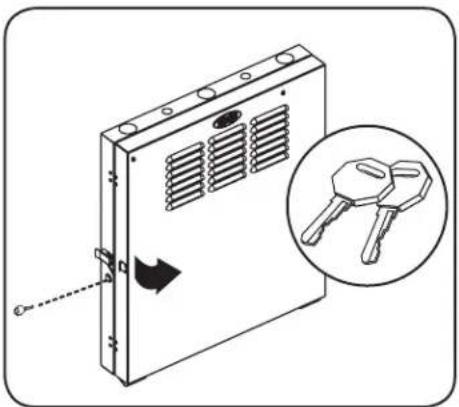

Los modelos de la serie SRWF2U tienen una cerradura en el costado de la unidad, que se abre con la llave incluida. Los modelos de las series SRWF4U, SRWF5U y SRWF6U tienen cerraduras en la puerta frontal y en la puerta del panel superior, que se abren con las llaves incluidas. Todos los modelos tienen un pestillo de la puerta delantera que puede asegurarse con un candado suministrado por el usuario para una mayor seguridad.

Se muestra el SRWF5USe mu

5.2 Acceso y administración de los cables

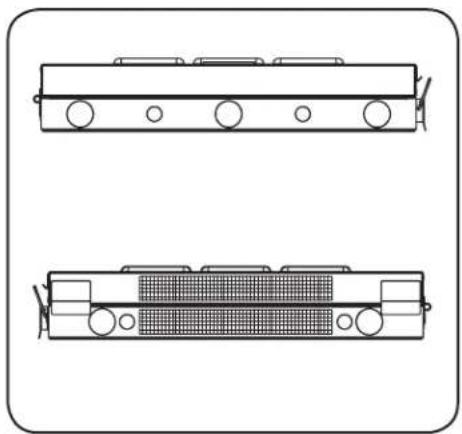

Las partes superiores de todos los modelos tienen tres puertos de 1.75" y dos puertos de 1". Las bases de los modelos de las series SRWF2U y SRWF4U tienen dos puertos de 1" y 1.75", mientras que los modelos de las series SRWF5U y SRWF6U tienen tres puertos de 1" y dos de 1.75".

e VISTA SUPERIORVISTA SUPERIOR VISTA INFERIORVISTA INFERIOR Se muestra el SRWF5USe muestra el

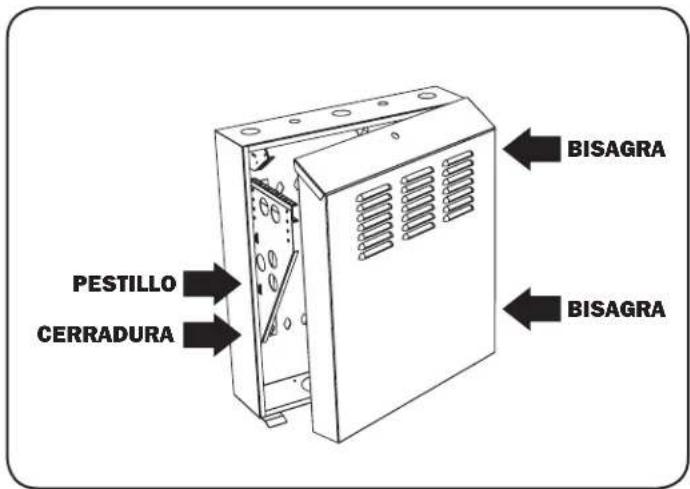

5.3 Cómo invertir la Puerta Delantera

A fin de acomodar varias instalaciones de racks, la puerta delantera se puede invertir altemando la configuración de sus pestillos y bisagras. Para invertir la puerta, simplemente retire los tornillos que aseguran las bisagras y los pestillos al gabinete. Mueva cada pieza al lado opuesto del gabinete, de manera que haya dos bisagras en un lado (una en la parte superior, una en la parte inferior) y un pestillo en el otro lado.

Nota: Los orificios de los tornillos no utilizados se rellenan con los marcadores de posición de hule. Para quitar los marcadores de posición, empújelos hacia adentro con un desarmador. Mantenga los marcadores de posición para rellenar los orificios de tornillos no utilizados.

PESTILLO CERRADURA BISAGRA BISAGRA

BISAGRA BISAGRA PESTILLO CERRADURA

5. Configuración del rack (continuación)

5.4 Rieles de montaje

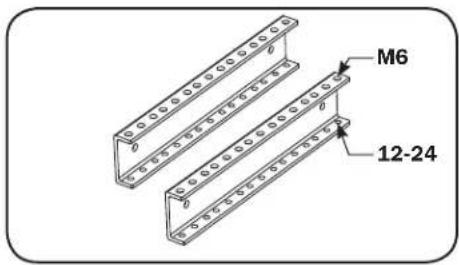

El gabinete incluye rieles horizontales reversibles que tienen orificios roscados para instalar el equipo en los racks. Los orificios de un lado del riel están roscados para accesorios tipo M6, mientras que los orificios del otro lado están roscados para accesorios tipo 12-24. Oriente los rieles de manera que el tipo de orificio que necesite esté en la parte superior. Para instalar el equipo, use los accesorios M6 o 12-24 incluidos para asegurarlo a los rieles. (Vea la siguiente página con las instrucciones para instalar el equipo.) Advertencia: Asegúrese de que el rack quede montado firmemente a la pared, o en su posición final en el piso antes de montar cualquier equipo en el interior. Asegúrese también de realizar todos los ajustes adecuados de rieles antes de montar los equipos. (Consulte la sección siguiente para ver el Ajuste de la profundidad del riel de montaje).

5.5 Ajuste de la profundidad del riel de montaje

Advertencia: No intente ajustar los rieles mientras los equipos están instalados en el rack. No intente utilizar rieles sin tornillos instalados. (2 por riel).

Los dos rieles de instalación horizontal están preinstalados para acomodar los equipos con una profundidad de instalación de 20 pulgadas (508 mm). No ajuste los rieles de instalación a menos que los equipos requieran una profundidad de instalación distinta. Los rieles se pueden ajustar en incrementos de 1 pulgada para profundidades de instalación de entre 17 pulgadas (432 mm) y 20 pulgadas (508 mm).

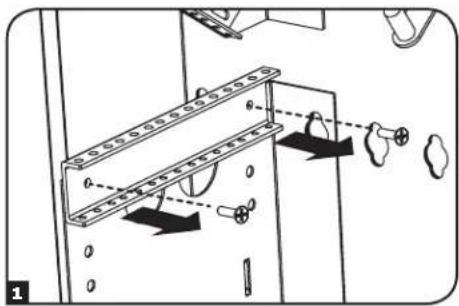

1 Cada riel se conecta al gabinete con dos tornillos: 1 al frente del gabinete y otro por la parte trasera. Utilizando un desatormillador Phillips, extraiga los tornillos que ajustan los rieles al gabinete.
2 Deslice los rieles de instalación verticalmente hasta la profundidad deseada y vuelva a unirlos mediante los tomillos que extrajo anteriormente en el Paso 1.

M6 12-24

6. Montaje del rack a la pared

Advertencia: No intente montar el rack en la pared con equipos montados en el rack.

6.1 Montaje

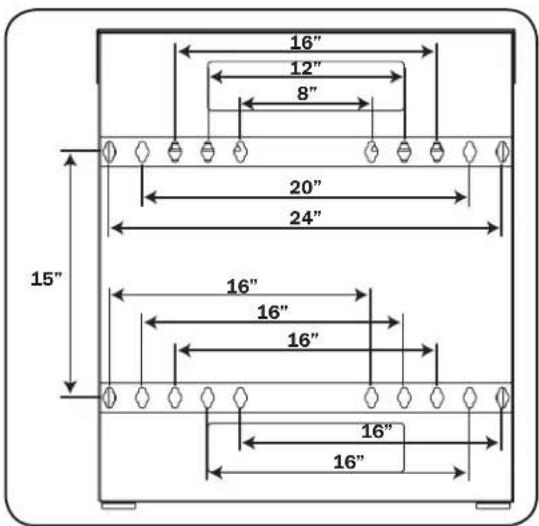

Existen 20 perforaciones en la parte trasera del rack. Cada orificio está adaptado para insertar un perno M10 o de 3/8". Los orificios están en centros de 16 pulgadas, con los orificios en cada conjunto de 2 pulgadas de distancia de centro a centro. Los orificios son de 15 pulgadas de distancia en vertical, como se muestra en el diagrama.

Utilizando un nivel, mida la posición de las áreas de montaje en forma precisa. Utilice pasadores adecuados (no incluidos) para asegurar el rack a la pared. Se recomienda usar, como mínimo, cuatro elementos de sujeción y arandelas de protección del tamaño adecuado. Advertencia: Las herramientas que planea utilizar y el área en donde planea montar el rack deben poder soportar el peso del rack y de todos los equipos montados. Consulte la sección de Especificaciones para ver el peso y capacidad del gabinete.

16" 12" 8" 20" 24" 15" 16" 16" 16" 16" 16"

7. Instalación del equipo

Advertencia: No instale equipos hasta que haya estabilizado el rack. Instale primero los equipos más pesados en la parte inferior del rack. Instálelos de abajo hacia arriba, nunca en sentido contrario. Si usa rieles para equipos deslizantes, tenga cuidado al extender los rieles. No extienda más de un juego de rieles por vez. Evite extender rieles de equipos deslizantes cerca de la parte superior del rack.

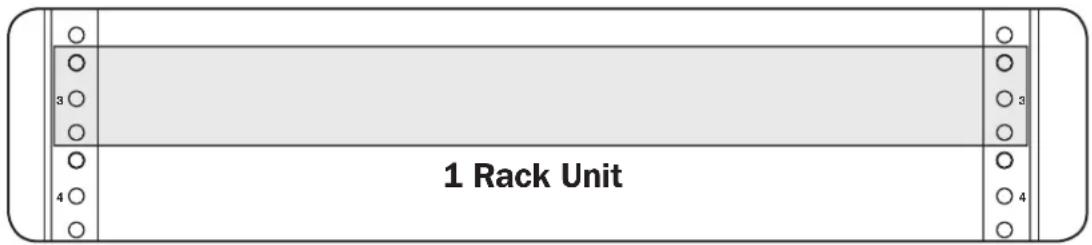

Nota: Los orificios cuadrados en el centro de cada unidad del rack están numerados y también incluyen una pequeña muesca para identificarlos. Una sola unidad de rack incluye el espacio ocupado por el orificio numerado y los orificios ubicados directamente encima y debajo.

ADVERTENCIA: Siga las instrucciones de la documentación de sus equipos para instalarlos correctamente.

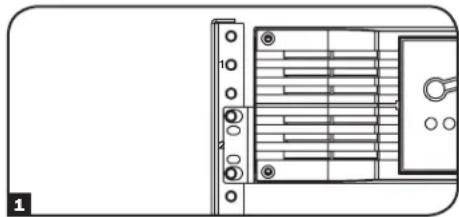

1 Ubique las aberturas numeradas en los rieles de instalación en donde planea instalar los equipos. Baje su equipo hacia dentro del gabinete y ajústelo sobre los rieles de instalación, alineando los orificios de instalación en el equipo, con los orificios de instalación de los rieles de instalación.

2 Utilice los tornillos y las arandelas de instalación incluidos para asegurar su equipo al riel del gabinete. Coloque las arandelas entre los tornillos y los soportes de instalación del equipo. Nota: Su equipo también puede incluir herramientas de montaje. Lea las instrucciones de montaje de su equipo antes de instalarlo.

8. Instalación Opcional del Panel de Conexiones

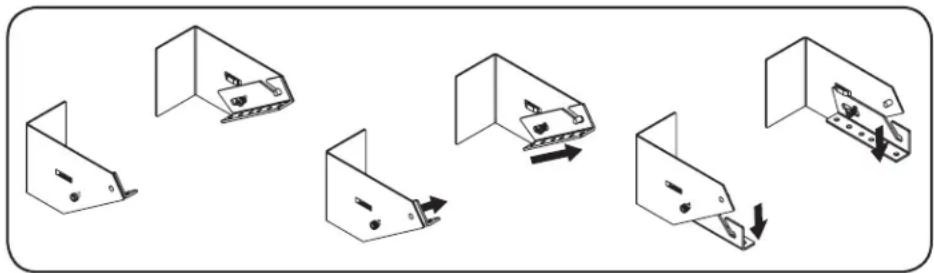

La unidad viene con un soporte de instalación deslizante, integrado, en la parte superior del gabinete. Se puede utilizar para asegurar un panel de conexión al gabinete, y se desliza parcialmente hacia afuera para tener un acceso más fácil al cableado. Para instalar un panel de conexión al soporte de instalación del panel de conexión, utilice los tornillos de instalación y las arandelas incluidas para asegurar su equipo al riel del gabinete. Coloque las arandelas entre los tornillos y el soporte de instalación del panel de conexión.

9. Especificaciones

Modelo Dimensiones (A x A x P) Peso de la unidad Capacidad de carga* Profundidad de montaje (ajustable)
SRWF2U	28.8" x 25.6" x 4.5" (732 x 651 x 114 mm)	41.9 lb (19 kg)	150 lb (68.1 kg)	17" to 20" (432 to 508 mm)
SRWF2U36	43" x 25.6" x 4.5" (1092 x 651 x 114 mm)	59.5 lb (27 kg)	150 lb (68.1 kg)	33" to 36" (838 to 914 mm)
SRWF4U	28.8" x 25.6" x 8" (732 x 651 x 203 mm)	44.1 lb (20 kg)	150 lb (68.1 kg)	17" to 20" (432 to 508 mm)
SRWF4U36	43" x 25.6" x 8" (1092 x 651 x 203 mm)	61.7 lb (28 kg)	150 lb (68.1 kg)	33" to 36" (838 to 914 mm)
SRWF5U	28.8" x 25.6" x 9.7" (732 x 651 x 247 mm)	45 lb (20.4 kg)	150 lb (68.1 kg)	17" to 20" (432 to 508 mm)
SRWF5U36	43" x 25.6" x 9.7" (1092 x 651 x 247 mm)	55 lb (25 kg)	150 lb (68.1 kg)	33" to 36" (838 to 914 mm)
SRWF6U	28.8" x 25.6" x 11.5" (732 x 651 x 292 mm)	55.1 lb (25 kg)	150 lb (68.1 kg)	17" to 20" (432 to 508 mm)
SRWF6U36	43" x 25.6" x 11.5" (1092 x 651 x 292 mm)	77.2 lb (35 kg)	150 lb (68.1 kg)	33" to 36" (838 to 914 mm)

* La capacidad de carga total para montar en pared requiere una superficie de montaje capaz de soportar toda la carga.

10. Almacenamiento y servicio

Almacenamiento

El rack debe almacenarse en un ambiente interior controlado, lejos de la humedad, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo y luz solar directa. Si es posible, almacénelo en su contenedor de envío original.

Mantenimiento

Su producto Tripp Lite está cubierto por la garantía descrita en este manual. Tripp Lite también pone a su disposición una variedad de Garantías extendidas y Programas de servicio técnico en el sitio. Si desea más información sobre el servicio técnico, visite www.triplite.com/support. Antes de devolver su producto para servicio técnico, siga estos pasos:

1. Revise la instalación y los procedimientos de operación que se encuentran en este manual para asegurarse de que el problema de servicio no se debe a una mala lectura de las instrucciones.
2. Si el problema persiste, no se comunique ni devuelva el producto al mayorista. En cambio, visite www.tripplite.com/support.
3. Si el problema exige servicio técnico, visite www.triplite.com/support y haga clic en el enlace Devoluciones de productos. Desde aquí puede solicitar un número de Autorización de Material Devuelto (RMA), que se necesita para el servicio técnico. En este sencillo formulario en línea se le solicitarán los números de serie y modelo de la unidad, junto con otra información general del comprador. El número RMA y las instrucciones para el envío se le enviarán por correo electrónico. La presente garantía no cubre ningún daño (directo, indirecto, especial o consecuencial) del producto que ocurra durante el envío a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado. Los productos enviados a Tripp Lite o a un centro de servicio técnico de Tripp Lite autorizado deben tener prepagos los cargos de transporte. Escriba el número RMA en el exterior del embalaje. Si el producto se encuentra dentro del período de garantía, adjunte una copia de su recibo de venta. Envíe el producto para servicio técnico mediante un transportador asegurado a la dirección que se le proporcionó cuando solicitó el número RMA.

11. Garantía

Garantía limitada por 5 años

El vendedor garantiza que este producto no tiene defectos originales de materiales ni de mano de obra por un período de cinco años a partir de la fecha original de compra, si se utiliza de acuerdo con todas las instrucciones correspondientes. En caso de demostrarse dentro de ese período que el producto tiene defectos de materiales o de mano de obra, el vendedor lo reparará o reemplazará a su exclusiva discreción.

ESTA GARANTÍA NO CUBRE EL DESGASTE NORMAL NI LOS DAÑOS CAUSADOS POR ACCIDENTES, MAL USO, ABUSO O NEGLIGENCIA. EL VENDEDOR NO OFRECE NINGUNA GARANTÍA EXPRESA QUE NO SEA LA ESTABLECIDA EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, LA DURACIÓN DE TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIABILIDAD O APTITUD, SE LIMITA AL PERÍODO DE GARANTÍA ANTES MENCIONADO Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten las limitaciones a la duración de una garantía implícita y otros Estados no permiten la exclusión o limitación de los daños incidentales o indirectos, de modo que las limitaciones o exclusiones antes mencionadas pueden no corresponder en su caso. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que varían de una jurisdicción a otra).

ADVERTENCIA: Antes de usar este dispositivo, cada usuario debe ocuparse de determinar si es apto, adecuado o seguro para el uso que pretende darle. Dado que las aplicaciones individuales están sujetas a diversas variaciones, el fabricante no representa ni garantiza la idoneidad o condición de estos dispositivos para cualquier aplicación específica.

Cumplimiento de las normas de los números de identificación

Para fines de identificación y certificación del cumplimiento de las normas, su producto Tripp Lite tiene asignado un número de serie único. Puede encontrar el número de serie en la etiqueta de la placa de identificación del producto, junto con los símbolos de aprobación e información requeridos. Al solicitar información sobre el cumplimiento de las normas para este producto, siempre mencione el número de serie. El número de serie no debe ser confundido con el nombre de identificación ni con el número de modelo del producto.

Tripp Lite tiene la política de mejora continua. Las especificaciones están sujetas a cambios sin notificación previa.
