| Tipo | Horno eléctrico empotrado |
| Marca | SVAN |
| Modelo | SVMH3621I |
| Dimensiones del producto (Al x An x Pr) | 595 x 595 x 575 mm |
| Dimensiones del nicho (Al x An x Pr) | 590 x 560 x 550 mm |
| Peso | 34 kg |
| Alimentación eléctrica | 220-240 V ~ 50/60 Hz |
| Potencia nominal | 3000 W |
| Clase energética | A |
| Capacidad del horno | 71 L |
| Número de funciones | 8 |
| Funciones de cocción | Convencional, Con ventilador, Grill, Grill con ventilador, Descongelación, Calor inferior, Pizza, Cocción lenta |
| Tipo de limpieza | Esmalte catalítico en panel trasero |
| Pantalla | Temporizador digital con reloj |
| Características de seguridad | Bloqueo infantil, Puerta fría, Apagado automático |
| Luz interior | Sí, halógena |
| Número de estantes | 3 |
| Elemento grill | Elemento calefactor superior |
| Disponibilidad de repuestos | 10 años después del fin de la producción |
| Accesorios incluidos | 1 bandeja de horno, 1 rejilla metálica, 1 bandeja para grill |
Preguntas frecuentes - SVMH3621I SVAN
Preguntas de los usuarios sobre SVMH3621I SVAN
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Horno en formato PDF gratis! Encuentra tus instrucciones SVMH3621I - SVAN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. SVMH3621I de la marca SVAN.
MANUAL DE USUARIO SVMH3621I SVAN
Temporizador (*) 0 - 90 minutos 0 - 90 minutos
Uso de recurso placa:
Nuestro Estimado Cliente
le damos gracias por la confianza que muestra en nuestros productos. Nuestro objetivo, depende de nuestro entendimiento de calidad total, es hacerle utilizar con lo más alto rendimiento este producto nuestro que hemos producido en nuestras instalaciones modernas, en un ambiente delicado y sin hacer daño a naturaleza.
Le aconsejamos leer atentamente este manual de usuario antes de utilizar el horno y guardar el manual para usos futuros a fin de garantizar el funcionamiento con alto rendimiento de horno como el primer día.
NOTA:
Este manual de usuario fue preparado para múltiples modelos. Es posible que su dispositivo no tenga algunas especialidades que se mencionan en este manual.
Imágenes de los productos son esquemáticas.
Este producto fue producido en instalaciones modernas que no dañan el medio ambiente.
"Conforme a Reglamento de AEEE.
CONTENIDO
ADVERTENCIAS....24
CONEXIÓN ELÉCTRICA Y SEGURIDAD....28
EXPLICACIÓN DEL HORNO Y PANEL DE CONTROL....28
CARACTERÍSTICAS TÉCNICAS....29
TABLA DE COCCIÓN....30
USO DE LA CARACTERÍSTICA
USO DE LA CARACTERÍSTICA GRIL
35/40 LT OPCION DE PLACA CALIENTE (*)....30
USO DEL HORNO....31
SI EL HORNO NO FUNCIONA....31
LÁMPARA DEL HORNO (*) 32
MANTENIMIENTO Y LIMPIEZA....32
CONFORMIDAD CON REGULACIONES DE AEEE Y
ELIMINACIÓN DE RESIDUOS
DATOS DE EMBALAJE....33
(*) opción
ADVERTENCIAS
Este dispositivo fue producido conforme a las regulaciones de seguridad. Uso inadecuado puede causar daños a las personas y al dispositivo.
Aun cuando el dispositivo no funciona, no pongas cualquiera cosa combustible e inflamable y tampoco pongas cosas fusibles y las cosas que se derriten con el calor.
El dispositivo fue diseñado para poder ajustar desde fuera o ajustar utilizando el sistema de mando a distancia.
Superficie de la tapa de dispositivo puede calentarse cuando el dispositivo está funcionando.
Si la superficie del dispositivo está caliente no pongas agua fría dentro del horno o dentro de bandeja del horno. Superficie del dispositivo puede dañarse por cambio rápido de calor o puede causar escaldados.
Uso intensivo del dispositivo por largo tiempo puede requerir ventilación adicional, por ejemplo
puede requerir la apertura de una ventana o una ventilación más eficaz, por ejemplo se puede aumentar el nivel de la ventilación mecánica, si existe. Antes de empezar a utilizar el dispositivo, pon las cortinas, papeles u otras materiales inflamables en un lugar lejos de dispositivo. No pongas materiales inflamables o combustibles dentro o sobre el dispositivo.
Ten cuidado con los niños que se encuentran alrededor de dispositivo.
Este producto no fue diseñado para ser utilizado por las personas que carecen de la experiencia o conocimiento y por las personas con discapacidades físicas, sensoriales y mentales (incluyendo los niños), sin la supervisión y la gestión por la persona responsable del uso del dispositivo.
El dispositivo se puede utilizar por las personas que carecen de la experiencia o conocimiento y por las personas con discapacidades físicas, sensoriales y mentales y por los niños de 8 años o mayores, con la condición de que existan reglamentos para el uso seguro del dispositivo y de que se entiendan los posibles peligros.
Los niños no deben jugar con el dispositivo.
La limpieza y el mantenimiento no se debe realizar por los niños sin supervisión.
El dispositivo puede calentarse mucho en poco tiempo cuando funciona o cuando empieza a funcionar; no toques las superficies de calentado, ni permites que los niños las toquen.
Mantén lejos el cable y el dispositivo de los niños menores de 8 años. Para asegurarse de que no van a jugar con el dispositivo, los niños deben ser bajo vigilancia.
El dispositivo es apto para uso en la casa o en los lugares parecidos.
No presione con un objeto sobre, no inclina objetos pesados a la tapa de horno cuando está abierta ni lleves el horno manteniendo de su tapa.
Utiliza solamente su dispositivo para cocinar o calentar su comida. Por favor no utilice su dispositivo fuera de su uso (para calentar el ambiente, para uso comercial, etc.).
Para evitar una posible choque eléctrico, antes de reemplazar la lámpara del dispositivo, asegúrese de que no esté enchufado.
La vida útil de este producto es de 10 (diez) años.
ATTENTION!
CONEXIÓN ELÉCTRICA Y SEGURIDAD
El dispositivo requiere corriente 16 A. Si es necesario, la instalación del dispositivo se puede realizar por personas capacitadas.
El dispositivo fue ajustado conforme a fuentes de electricidad de 250 V 50 Hz. Si los valores de red son diferentes de los que se mencionan aquí, comunica con las personas capacitadas.
La conexión de electricidad de su dispositivo solamente se puede realizar conforme a las indicaciones de toma de tierra. Si no existe enchufes con toma de tierra donde usted va a poner el dispositivo, debe comunicar con servicio autorizado. Los fabricantes no son responsables de los daños causados por uso sin toma de tierra.
Si la cable de alimentación (cable con enchufe) se daña, este cable debe ser reemplazado por el fabricante o servicio o por una persona igualmente competente para evitar situaciones peligrosas.
El cable del dispositivo no debe tocar a partes calientes del dispositivo.

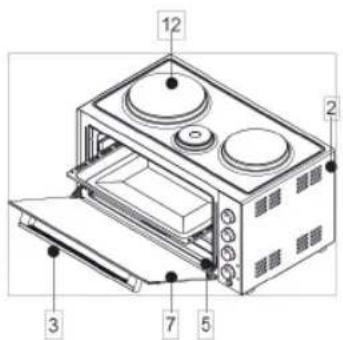

EXPLICACIÓN DEL HORNO Y PANEL DE CONTROL
1- Panel de control
2- Cuerpo del horno
3- Mango
4- Olla
5- Calentadores
6- Pies del horno
7- Tapa de vidrio del horno
8- Botones de control
9- Bandeja oval (Opción)
10- Bandeja cuadrada
11- Rejilla de alambre
12- Hotplate (40 Ít opción) - fogón eléctrico
En modelos con fogón eléctrico (hotplate), grande fogón eléctrico no se puede funcionar al mismo tiempo con los calentadores del horno pero los fogónes eléctricos pequeños y medianos se pueden funcionar al mismo tiempo con los calentadores del horno. Cuando parte de horno está cerrado los fogónes eléctricos se pueden funcionar al mismo tiempo.

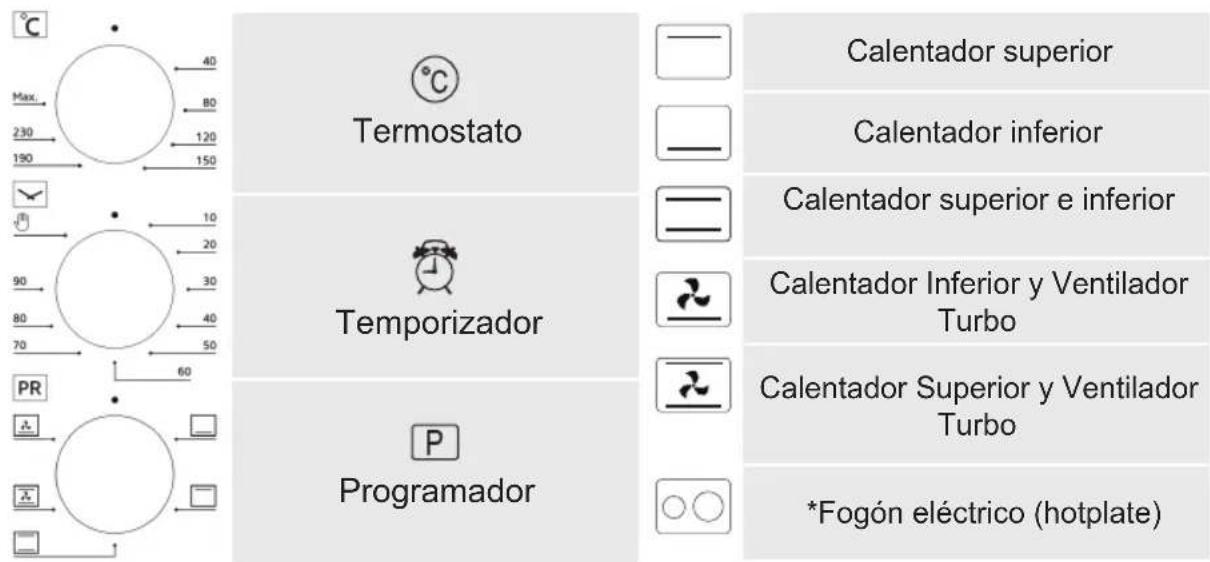

Temporizador: Ajuste el temporizador depende del tiempo de cocción recomendado en calor deseado de termostato. Cuando el tiempo ajustado se termina, el temporizador va a cortar la electricidad de los calentadores y se va a escuchar un sonido de advertencia. Para apagar el dispositivo lleva al valor cero los botones de programador, temporizador y termostato. Cuando el temporizador se lleva a posición se funciona sin parar.
Termostato: Termostato proporciona un calor entre 40 -240 °C dentro del horno.
CARACTERÍSTICAS TÉCNICAS
Especificações
Temporizador (*) 0 - 90 minutos 0 - 90 minutos
resistencia a la parrilla (*) 900W 900W
(*): Solamente existe en algunos modelos.
Utilice la función de zona de cocción:
Si se hacen funcionar los modelos de la estufa eléctrica Timor-temporizador debe ser activado con grandes calentadores del horno / pequeña placa calefactora
Cofa placa de cocción puede ser operado en conjunto con los calentadores del horno.
Cuando el horno está cerrada, los fogones trabajan a la misma velocidad.
Uso de la función Grill:
El interruptor para controlar el horno se lleva a la parte superior de la posición de la resistencia y se imprime en el botón parrilla bajo el panel.
Cuando la resistencia de la parrilla están trabajando El pollo es un acto de encender el motor.
OPCIÓN 35/40 LT PLACA
40 LT PLA. 1
En tabla de abajo puede encontrar los datos de valores de cocción de los alimentos que hemos determinado en pruebas de nuestros laboratorios. Tiempos de cocción, tensión de red, la naturaleza del material que se va a cocinar se pueden variar depende de la cantidad y la temperatura. Es posible que no satisface su paladar las comidas que usted cocina usando estos valores. Puede determinar diferentes sabores y valores a gusto de su paladar realizando pruebas.
*Puede ver la alineación de estante del horno en página 28, Imagen-1.
| Comidas Grado de termostato Tiempo de Cocción Línea de estante | |||
| Galleta 170-180 | 25-30 1Estante | ||
| Pastel 170-190 | 40-50 1Estante | ||
| Empanada 180-200 | 40-50 1Estante | ||
| Torta de Bandeja | 170-180 20-30 | 1Estante | |
| Torta de Molde | 170-180 35-40 1Estante | ||
| Pasta al Horno | 180-190 25-30 1Estante | ||
| Pescado 220-MAX | 30-40 1Estante | ||
| Carne de Cordero | 220-MAX 90-120 | 1Estante | |
| Carne de Oveja | 220-MAX 90-120 | 1Estante | |
| Carne de Ternera | 220-MAX 90-120 | 1Estante | |
| Pavo | 220-MAX 45-55 | 1Estante | |
| Parte de Pollo | 220-MAX 75-100 | 1Estante | |
| Descongelar | 60-120 | 55-60 | 2 Estante |
"Antes de cocinar se recomienda pre-calentamiento del horno.
Puede aceptar como el tiempo de pre-calentamiento, el tiempo que pasa hasta que la lámpara de calor se apaga por primera vez."
USO DEL HORNO
Conecta el horno al enchufe con toma de tierra. Lleva el temporizador al posición de cocción automática o manual. Ajuste el termostato al adecuado valor de calor depende de tabla de cocción. Si el temporizador está en posición manual, se escucha un sonido al final de tiempo de cocina.
Cuando primera vez se funciona el horno se puede percibir un poco de humo y olor cuando se endurecen las materiales de protección que se encuentran sobre los calentadores. Es normal, no es un error de producción.
Descongelar: Saca la material que va a descongelar de su contenedor y posiciona sobre las rejillas. Ponga la bandeja cuadrada debajo de la parrilla para aguas que se soluciona de material descongelado. Así se evita que la material descongelada se mantenga dentro de su propia agua. Nunca utilice agua que proviene de material descongelada (para su salud) deshace de esta agua.
Puede utilizar la característica de congelar según se determina en la tabla de cocción.
No se recomienda utilizar calentador superior, calentador inferior y ventilador turbo (mientras el proceso de descongelar. Como que el tiempo de descongelación se cambia depende del peso del producto, hay que controlar de vez en cuando la congelación.
No realice cocción en el horno en bandeja oval y en bandeja cuadrada a la vez. Recomendamos precalentar el horno para 8-10 minutos antes de empezar el proceso de cocción.
Este horno se ha producido solamente por el uso en la casa. Por favor no utilice para otros fines
SI EL HORNO NO FUNCIONA
Por favor controla si el dispositivo está bien enchufado. Controla red de electricidad.
Controla el fusible.
Controla para ver si existe daños en el cable de alimentación.
Si el problema persiste, póngase en contacto con servicio autorizado.

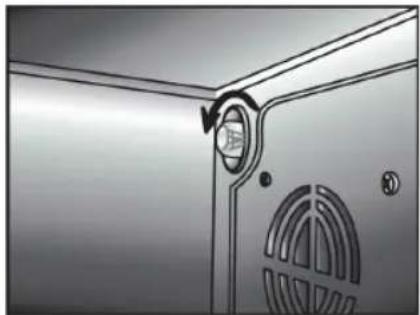

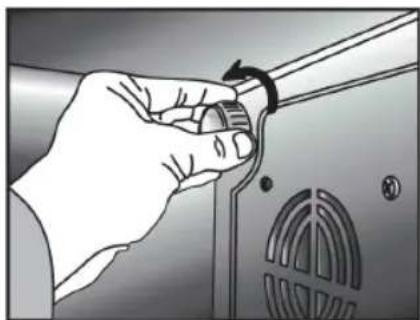

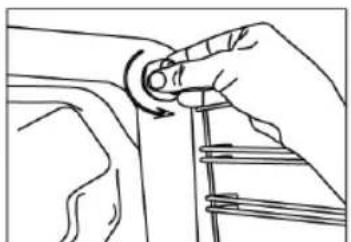

LÁMPARA DEL HORNO (\*)
VISO: Para evitar la posibilidad de choque eléctrico antes de reemplazar la lámpara asegúrese de que el circuito del dispositivo está puesto. (Si está puesto el circuito esto significa que no existe electricidad.)
Primero debe cortar la conexión eléctrica del dispositivo y después debe asegurarse de que el dispositivo ya es frio.
Destornilla la protección de vidrio como se muestra en la ilustración de al lado.
Después apaga la lampara y quita la lampara para poner una nueva con mismas características. Las características de la lámpara deben ser como siguientes:
230 V, AC
15 W
Tipo E14
Finalmente ponga la protección de vidrio en su lugar.
Desenchufe el dispositivo.
Cuando su dispositivo funciona o empieza a funcionar se calienta rápidamente. Así que evite tocar las piezas calientes.
Limpie con herramientas de limpieza como cepillo duro, alambre de limpieza o cuchillo las partes interiores, la tapa, la bandeja y otras partes del horno. No utilice detergentes abrasivos o trazadores.
CONFORMIDAD CON REGULACIONES DE AEEE Y ELIMINACIÓN DE RESIDUOS
- Este producto, no contiene materiales dañinos o materiales prohibidos que se mencionan en Reglamento para el Control de Residuos de Aparatos Eléctricos y Electrónicos que publicó Ministerio de Medio Ambiente y Urbanismo de República de Turquía. Conforme a Reglamento de AEEE.
- Este producto fue fabricado de materiales y piezas que se pueden reciclar y reutilizar y de calidad alta W. Por este razón al final de vida útil no se puede tirar el producto con desechos domésticos y otros. Lleva el producto a un punto de recogida
para reciclaje de aparatos eléctricos y electrónicos. Puede preguntar a los gobiernos locales sobre estos puntos. Por favor ayude a la protección del medio ambiente y de los recursos naturales reciclando los productos utilizados. Antes de tirar el producto, para la seguridad de los niños, corte el cable de electricidad y ponga el producto en estado no operable.
DATOS DE EMBALAJE
Embalaje del producto fue producido de material reciclable conforme a nuestra regulación nacional. No se deshaga los residuos de embalaje con residuos domésticos u otros residuos, para tirar lleva los residuos a los puntos de recogida que las autoridades locales determinan.
