ATTIX 115-01 / ATTIX 125-01

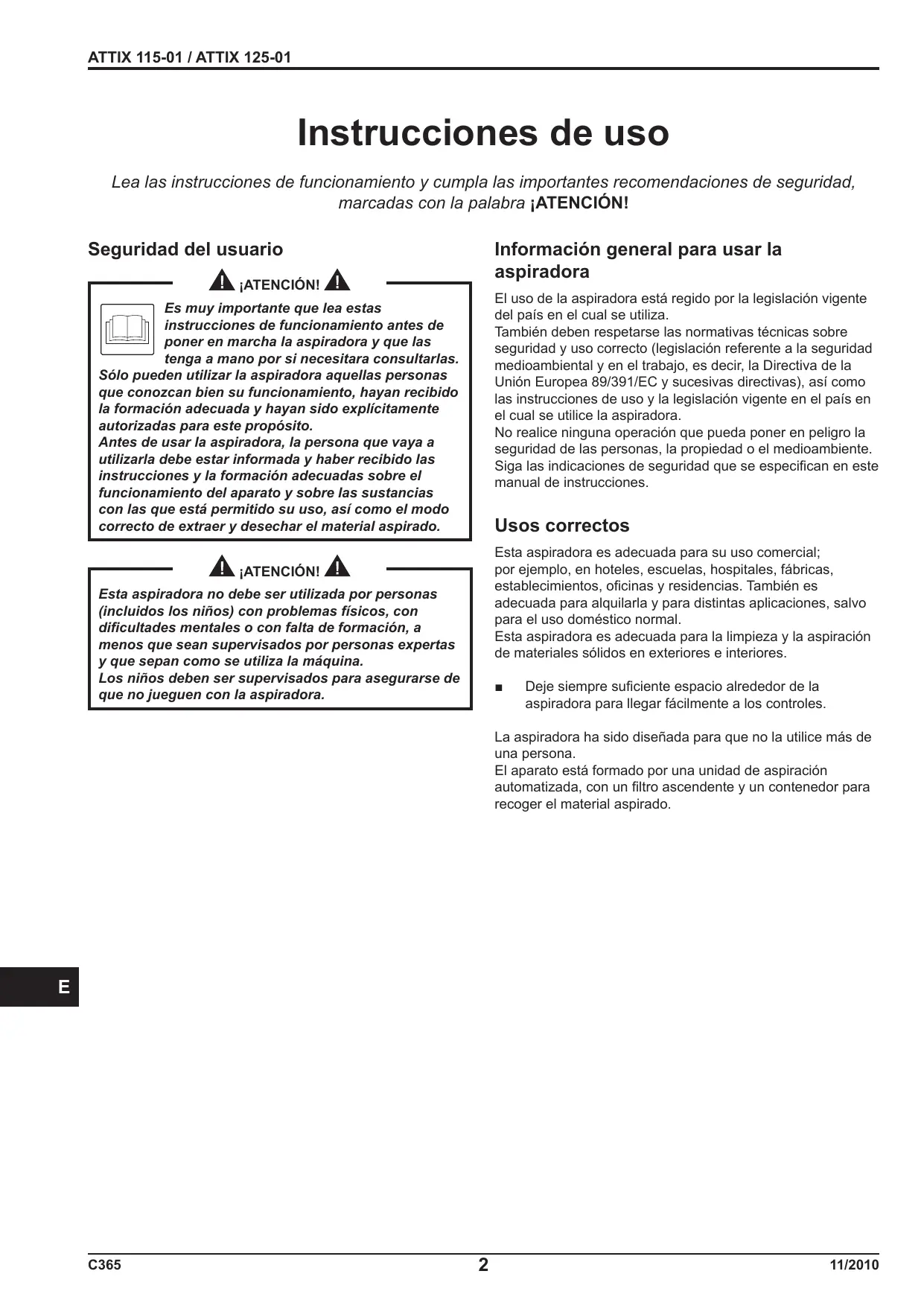

Traducción de las instrucciones originales Instrucciones de uso Lea las instrucciones de funcionamiento y cumpla las importantes recomendaciones de seguridad, marcadas con la palabra ¡ATENCIÓN! Seguridad del usuario Información general para usar la aspiradora ¡ATENCIÓN! El uso de la aspiradora está regido por la legislación vigente del país en el cual se utiliza. También deben respetarse las normativas técnicas sobre seguridad y uso correcto (legislación referente a la seguridad medioambiental y en el trabajo, es decir, la Directiva de la Unión Europea 89/391/EC y sucesivas directivas), así como las instrucciones de uso y la legislación vigente en el país en el cual se utilice la aspiradora. No realice ninguna operación que pueda poner en peligro la seguridad de las personas, la propiedad o el medioambiente. Siga las indicaciones de seguridad que se especifican en este manual de instrucciones. Es muy importante que lea estas instrucciones de funcionamiento antes de poner en marcha la aspiradora y que las tenga a mano por si necesitara consultarlas. Sólo pueden utilizar la aspiradora aquellas personas que conozcan bien su funcionamiento, hayan recibido la formación adecuada y hayan sido explícitamente autorizadas para este propósito. Antes de usar la aspiradora, la persona que vaya a utilizarla debe estar informada y haber recibido las instrucciones y la formación adecuadas sobre el funcionamiento del aparato y sobre las sustancias con las que está permitido su uso, así como el modo correcto de extraer y desechar el material aspirado. Usos correctos Esta aspiradora es adecuada para su uso comercial; por ejemplo, en hoteles, escuelas, hospitales, fábricas, establecimientos, oficinas y residencias. También es adecuada para alquilarla y para distintas aplicaciones, salvo para el uso doméstico normal. Esta aspiradora es adecuada para la limpieza y la aspiración de materiales sólidos en exteriores e interiores. ¡ATENCIÓN! Esta aspiradora no debe ser utilizada por personas (incluidos los niños) con problemas físicos, con dificultades mentales o con falta de formación, a menos que sean supervisados por personas expertas y que sepan como se utiliza la máquina. Los niños deben ser supervisados para asegurarse de que no jueguen con la aspiradora.

Deje siempre suficiente espacio alrededor de la aspiradora para llegar fácilmente a los controles. La aspiradora ha sido diseñada para que no la utilice más de una persona. El aparato está formado por una unidad de aspiración automatizada, con un filtro ascendente y un contenedor para recoger el material aspirado.

ATTIX 115-01 / ATTIX 125-01

Uso no permitido Versiones y variantes Versiones ¡ATENCIÓN! Se prohíbe terminantemente utilizar la aspiradora de las siguientes formas: ■■ En lugares abiertos en caso de precipitaciones atmosféricas. ■■ Cuando no està posicionado en superficies llanas y horizontales. ■■ Cuando la unidad de filtración no está instalada. ■■ Cuando la boca de aspiración y/o el tubo de vacío están dirigidos hacia partes del cuerpo humano. ■■ Utilizarla sin la tapadera en la unidad de aspiración. ■■ Cuando la bolsa para el polvo no está instalada. ■■ Utilizarla sin las protecciones, las cubiertas protectoras y los sistemas de seguridad instalados por el fabricante. ■■ Cuando las bocas de refrigeración están parcialmente o totalmente obstruidas. ■■ Cuando la aspiradora está protegida por una tela de plástico o de otro material. ■■ Utilizarla cuando la toma de salida aire está parcial o totalmente cerrada. ■■ En espacios estrechos sin recambio de aire. ■■ Aspirar líquidos con aspiradoras no equipadas con los sistemas de detención originales específicos. ■■ Aspirar los siguientes elementos:

1. Materiales ardiendo (ascuas, cenizas

calientes, cigarrillos encendidos, etc.)

2. Llamas libres.

3. Gases combustibles.

4. Líquidos inflamables, combustibles

agresivos (gasolina, disolventes, ácidos, soluciones alcalinas, etc.).

5. Polvo/substancias de materiales explosivos

y/o que puedan inflamarse fácilmente de forma espontánea (como el polvo de magnesio, de aluminio, etc.). Opcional LÍQUIDOS La aspiradora puede equiparse de sistema mecánico para detener la succión de líquidos. Declaración CE de conformidad Todas las aspiradoras vienen con una Declaración CE de conformidad. Véase la copia en la fig. 13. [ AVISO ] La Declaración de conformidad es un documento importante que debería guardar a buen recaudo para mostrarlo a las autoridades si éstas se lo solicitan. Recomendaciones generales ¡ATENCIÓN! En caso de emergencia: ■■ rotura del filtro ■■ incendio ■■ cortocircuito ■■ bloqueo del motor ■■ descarga eléctrica ■■ etc. Apague la aspiradora, desenchúfela y póngase en contacto con el personal de asistencia cualificado. ¡ATENCIÓN! No utilice ni guarde las aspiradoras en el exterior ni en lugares húmedos. Las versiones con sensor de nivel son las únicas que se pueden utilizar para succionar líquidos. Las demás versiones sólo se deben utilizar para aspirar materiales secos. IMPORTANTE: El uso doloso no está admitido.

ATTIX 115-01 / ATTIX 125-01

Descripción de la aspiradora Piezas y etiquetas de la aspiradora Kits opcionales Figura 1

Si desea obtener más información sobre los kits opcionales, póngase en contacto con la red de ventas del fabricante. Placa identificativa, que incluye: Código de modelo, especificaciones técnicas (consulte la tabla en la página 6), N° de serie, marcación CE, año de fabricación, voltaje de red nominal. Contenedor de polvo Palanca para desensamblar el contenedor de polvo Toma de admisión Toma de salida Placa de aviso Indica a la persona que utiliza la aspiradora que no debe mover el filtro sin apagar antes el aparato (véase también el apartado “Sacudimiento del filtro primario”). Para conectar la aspiradora, enchúfela a una toma eléctrica. En los kits de adaptación se incluyen las instrucciones de instalación de los kits opcionales. ¡ATENCIÓN! Utilice solamente recambios originales proporcionados y autorizados por el fabricante. Accesorios Hay distintos accesorios disponibles; consulte el catálogo de accesorios del fabricante. Esta aspiradora crea una potente corriente de aire que entra a través de la toma de admisión (4 - Fig. 1) y sale por la toma de salida (5 - Fig. 1). Antes de poner en marcha la aspiradora, ensamble el tubo de vacío en la toma de admisión y, a continuación, añada la herramienta que necesite en el extremo (consulte el catálogo de accesorios del fabricante o póngase en contacto con el Centro de Mantenimiento). Los diámetros de los tubos autorizados se detallan en la tabla de especificaciones técnicas. La aspiradora posee un filtro primario que se puede utilizar para la mayoría de aplicaciones. Además del filtro primario, que retiene los tipos más comunes de polvo, con esta aspiradora se puede utilizar un filtro secundario (clase H absoluta), que aumenta la capacidad de filtración de polvos finos y polvos peligrosos para la salud. ¡ATENCIÓN! Utilice solamente accesorios originales proporcionados y autorizados por el fabricante. Embalaje y desembalaje Deseche los materiales del embalaje conforme a la legislación vigente. Figura 2 Modelo Peso con el embalaje (Kg.)

ATTIX 115-01 / ATTIX 125-01

Desembalaje, desplazamiento, uso y almacenamiento Cables de extensión En caso de que utilice un cable de extensión, asegúrese de que sea adecuado para la alimentación y el grado de protección de la aspiradora. Trabaje en superficies planas y horizontales. La capacidad de carga de la superficie en la que se coloque la aspiradora debe ser capaz de soportar su peso. Sección mínima de cables de extensión: 2,5 mm2 Longitud máxima = 20 m Cable = H07 RN - F Empezar a utilizarla: conexión a la fuente de alimentación ¡ATENCIÓN! Las tomas de corriente, los enchufes, los conectores y la instalación de los cables de extensión deben mantener el grado de protección IP de la aspiradora, como se indica en la placa informativa. ¡ATENCIÓN!

Antes de empezar a trabajar, asegúrese de que no hay signos de daños evidentes en la aspiradora. Antes de conectar la aspiradora a la red eléctrica, asegúrese de que la tensión límite indicada en la placa de datos se corresponde con la de la red eléctrica. Conecte la aspiradora al enchufe de la corriente eléctrica mediante una conexión con toma de tierra correctamente instalada. Compruebe que la aspiradora esté apagada. Los enchufes y conectores de los cables de conexión deben estar protegidos contra las salpicaduras de agua. Asegúrese de que las conexiones a la corriente eléctrica y al enchufe están en buen estado. Utilice la aspiradora sólo cuando los cables de conexión a la red de suministro eléctrico estén en perfecto estado (unos cables dañados podrían ser causa de descargas eléctricas). Compruebe periódicamente que el cable eléctrico no muestre signos de excesivo daño, desgaste, rajas o envejecimiento. ¡ATENCIÓN! No moje la aspiradora con agua: si lo hace, será un peligro para las personas expuestas y podría producirse un cortocircuito en la corriente eléctrica. ¡ATENCIÓN! La toma de corriente a la que se conecte la aspiradora debe estar protegida por un interruptor diferencial del circuito con limitación para sobretensión, que interrumpa el suministro eléctrico si la corriente que va a tierra excede de 30 mA para 30 milisegundos, o por un circuito de protección equivalente. ¡ATENCIÓN! Cuando la aspiradora esté funcionado, no: ■■ Aplaste, dañe, pise ni tire del cable que conecta el aparato al suministro eléctrico. ■■ Desconecte únicamente el cable de la red eléctrica quitando el enchufe (no tire del cable). ■■ Si tiene que sustituir el cable, utilice otro del mismo tipo que el original: H07 RN - F. Actúe de la misma forma cuando utilice un cable de extensión. ■■ El cable debe ser sustituido por el personal del Centro de Servicio del fabricante o personal cualificado equivalente.

ATTIX 115-01 / ATTIX 125-01

Uso con sustancias secas y húmedas Mantenimiento y reparaciones [ AVISO ] ¡ATENCIÓN! Los filtros y la bolsa, si procede, que se proporcionan con la aspiradora deben estar correctamente instalados. Antes de limpiar, revisar, sustituir partes o adaptar la aspiradora para obtener otra versión/variante, desconéctela de la toma de corriente desconectando el enchufe de la toma eléctrica. ■■ Realice sólo las operaciones de mantenimiento descritas en este manual. ■■ Utilice sólo recambios originales. ■■ No realice modificaciones de ningún tipo en la aspiradora. ¡ATENCIÓN! Observe la normativa de seguridad sobre los materiales que vaya a recoger con la aspiradora. ¡ATENCIÓN! En caso que utilice la versión para líquidos: ■■ Asegúrese de que el sensor de nivel de líquidos funciona correctamente antes de aspirar líquidos. ■■ Si apareciera espuma, apague inmediatamente la aspiradora y vacíe el contenedor. ■■ Atención: Apague la aspiradora inmediatamente si se filtra espuma o líquido. ■■ Limpie con frecuencia el dispositivo que limita el nivel de líquido y compruebe que no sufre ningún deterioro. ■■ Atención: Los líquidos sucios aspirados por la aspiradora deben considerarse conductores. El incumplimiento de estas instrucciones podría poner en peligro su seguridad. Además, dejaría inmediatamente sin efecto la declaración de conformidad de la CE emitida con la aspiradora. ¡ATENCIÓN! Aspiradora para líquidos. Al aspirar una mezcla de agua y aire, procure no sobrecargar el motor de la unidad de aspiración.

ATTIX 115-01 / ATTIX 125-01

Especificaciones técnicas Parámetro Unidades Tensión (50 - 60 Hz) ATTIX 115-01 ATTIX 125-01

Nivel de potencia (EN 60335-2-69)

2,6 Aspiración máxima hPa Nivel máximo de corriente de aire (sin tubo ni reducciones) L/min

Nivel máximo de corriente de aire (con tubo, longitud: 3 m, diámetro: 70 mm) L/min

Nivel de ruido (Lpf) (EN60335-2-69) dB(A)

Toma de admisión (diámetro)

Accesorios admitidos (diámetro)

(1) Peso neto (2) hPa = mbares (3) Se aconseja el uso con sólo un motor en función ■■ Condiciones de almacenamiento: T : -10°C ÷ +40°C Humedad: 85% ■■ Condiciones de funcionamiento: Altitud máxima: 800 m (Hasta 2.000 m con rendimiento reducido) T : -10°C ÷ +40°C Humedad: 85% 11/2010

ATTIX 115-01 / ATTIX 125-01

Agitador del filtro primario Comandos e indicadores Figura 4

Utilice el tirador para sacudir el filtro principal, dependiendo de la cantidad de polvo aspirado “3” (fig. 4) Interruptor de arranque/parada motor Indicador de alimentación Tirador del agitador de filtro manual ¡ATENCIÓN! Detenga la aspiradora antes de utilizar el agitador de filtro. No sacuda el filtro cuando la aspiradora esté encendida, ya que esto podría dañar el filtro. Figura 5

Toma de admisión Comprobaciones antes de empezar Espere unos instantes antes de volver a encender la aspiradora para que el polvo se asiente en el fondo del contenedor. Antes de empezar, compruebe que: ■■ los filtros estén instalados; ■■ todas las palancas estén bloqueadas en su sitio; ■■ el tubo de vacío y las herramientas se hayan acoplado correctamente a la toma de admisión (1 - Fig. 5); ¡ATENCIÓN! No utilice la aspiradora si el filtro es defectuoso. Vaciado del contenedor de polvo Arranque y parada ¡ATENCIÓN!

Bloquee los frenos (1) de las ruedecillas antes de arrancar la aspiradora.

Antes de realizar estas operaciones, apague la aspiradora y desconecte el enchufe de la toma de corriente. Compruebe qué clase de aspiradora posee. Le aconsejamos que limpie el filtro antes de vaciar el contenedor (consulte el apartado “Agitador del filtro primario”). ■■ La versión estándar no es apta para aspirar polvos de materiales peligrosos

• ▪ Desencaje el contenedor de polvo (2, Fig. 1) con la palanca (3, Fig. 1), luego quítelo y vacíelo.
• ▪ Compruebe que la junta esté en perfecto estado y bien colocada.
• ▪ Coloque el contenedor en su lugar original para volver a fijarlo en su posición. Coloque el interruptor “1” (Fig. 4) en posición “I” para poner en marcha la aspiradora. Coloque el interruptor en posición “0” para apagar la aspiradora. Funcionamiento de la aspiradora ¡ATENCIÓN! La velocidad del aire en el tubo de aspiración no debe ser inferior a 20 m/s. Bolsa de plástico Puede utilizar las bolsas de plásticos suministradas por nuestra red de ventas (Fig. 6). ¡ATENCIÓN! Si hubiera algún fallo, consulte el apartado de “Solución de problemas”. Aspirado de líquidos ¡ATENCIÓN! Controle que la aspiradora esté equipada de sistema mecánico para detener la succión de líquidos.

Después de aspirar líquidos el filtro estará húmedo. Si utiliza la aspiradora para aspirar sustancias secas con el filtro húmedo, éste puede obstruirse con facilidad. Por ello, antes de utilizar la aspiradora para limpiar materiales secos, compruebe que el filtro esté seco o sustitúyalo por otro. 11/2010

ATTIX 115-01 / ATTIX 125-01

Al final de la sesión de limpieza

Desmontaje y sustitución de los filtros primario y absoluto Apague la aspiradora con el interruptor (1 - Fig. 4) y desconecte el enchufe de la toma de corriente. Enrolle el cable de conexión y cuélguelo en el compartimento correspondiente (Fig. 7). Vacíe el contenedor como se indica en el apartado “Vaciado del contenedor”. Limpie la aspiradora como se detalla en el apartado “Mantenimiento, limpieza y descontaminación”. Si ha aspirado sustancias agresivas, lave el contenedor con agua limpia. Guarde la aspiradora en un lugar seco, fuera del alcance de personal no autorizado. ¡ATENCIÓN! Cuando se utilice la aspiradora para limpiar sustancias peligrosas, los filtros se contaminarán. Por tanto: ■■ trabaje cuidadosamente e intente no derramar el polvo y/o material aspirado; ■■ coloque el filtro desmontado y/o sustituido en una bolsa de plástico sellada; ■■ cierre la bolsa herméticamente; ■■ deseche el filtro según la legislación vigente. Mantenimiento, limpieza y descontaminación ¡ATENCIÓN! La sustitución del filtro es un asunto muy importante. El filtro debe ser sustituido por otro con idénticas características, superficie de filtración y categoría. De no ser así, el aspirador no funcionaría correctamente. ¡ATENCIÓN! Para garantizar el nivel de seguridad de la aspiradora, sólo debería utilizar las piezas de repuesto originales suministradas por el fabricante. Sustitución del filtro primario ¡ATENCIÓN! Figura 8 Las precauciones que se describen a continuación deben respetarse durante las operaciones de mantenimiento, incluidas la limpieza o sustitución de los filtros primario y absoluto. Antes de realizar estas operaciones, apague la aspiradora y quite el enchufe de la toma de corriente.

Las operaciones de mantenimiento, limpieza y descontaminación solo deben realizarse después de apagar la aspiradora y de desconectar el enchufe de la toma de corriente. Se prohíbe terminantemente realizar el mantenimiento con el enchufe conectado a la toma de corriente. ¡Peligro de electrocución!

Para que el operador pueda realizar las operaciones de mantenimiento, la aspiradora deberá estar desmontada, limpia y revisada, en la medida de lo razonable, sin que represente un peligro para el personal de mantenimiento ni para otras personas. Para cumplir las precauciones correctas deberá descontaminar el aparato antes de desmontar la aspiradora, ventilar el aire de escape mediante filtros y de forma apropiada de la habitación en la que se haya desmontado la aspiradora y limpiar la zona de mantenimiento para proteger al personal. Suelte el tope (1) y desenrosque el tirador (2) del agitador de filtro. Suelte la cinta de cierre (3). Levante la cabeza (4). Levante el filtro (5) y desenrosque la abrazadera del filtro (6) en el anillo del cojinete (7). Desenrosque la jaula (8) y gire el filtro, dejando expuesta la abrazadera de acoplamiento (9). Suelte las abrazaderas y desprenda la jaula del filtro. Deseche el filtro según la legislación vigente. Coloque el nuevo filtro y fíjelo en la jaula con las abrazaderas especiales. Coloque los componentes del modo inverso a su extracción. ¡ATENCIÓN! Intente no levantar polvo cuando efectúe esta operación. Utilice una máscara de protección con filtro P3 e indumentaria protectora, además de guantes protectores apropiados para el tipo de polvo peligroso que se haya recogido, según la legislación vigente. El fabricante o su personal técnico deben realizar una inspección al menos una vez al año. Por ejemplo: verificar los filtros de aire y comprobar que las características herméticas de la aspiradora no hayan sufrido ningún daño. Controle que el sistema eléctrico funcione correctamente. ¡ATENCIÓN!

Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II. Si necesario póngase en contacto con el Centro de Servicios del fabricante. 11/2010

ATTIX 115-01 / ATTIX 125-01

Inspección del hermetismo Montaje o sustitución del filtro absoluto Comprobación de los tubos ¡ATENCIÓN! Asegúrese de que los tubos de conexión (Fig. 10) está en buen estado y bien fijados. Si los tubos estuvieran dañados, rotos o mal conectados en los puntos de unión, deberán ser reemplazados. Cuando aspire materiales pegajosos, compruebe que no haya obstrucciones en el tubo, en la toma de admisión y en el deflector dentro de la cámara de filtración. Limpie la toma de admisión (2, Fig. 10) por fuera y quite los desechos que se hayan depositado en ella, como se indica en la figura. No vuelva a utilizar el filtro absoluto después de haberlo quitado de la aspiradora. Figura 9

Unidad de aspiración Cinta de cierre Retén sacudidor de filtro Tirador del agitador de filtro Arandela Casquillo Filtro absoluto Junta Disco Tuerca Comprobación de las características herméticas de la cámara de filtración Si la junta (1, Fig. 11) entre el contenedor (4) y la cámara de filtrado (3) no es hermética: ■■ Afloje los cuatro tornillos (2) que fijan la cámara de filtración (3) a la estructura de la aspiradora. ■■ Deje que la cámara de filtrado (3) baje y vuelva a apretar los tornillos (2) cuando haya alcanzado una posición hermética. ¡ATENCIÓN! Vuelva a armar todo con cuidado para evitar atraparse las manos entre la unidad de aspiración y el contenedor. Utilice guantes que le protejan de los riesgos mecánicos (EN 388) con un nivel de protección CAT. II. Si no puede sellarse de forma óptima y la junta está rota, fracturada, etc., será necesario proceder a su sustitución. Antes de realizar estas operaciones, apague la aspiradora y desconecte el enchufe de la toma de corriente. Eliminación del aspirador Montaje

Figura 12 Suelte el tope (3) y desenrosque el tirador del agitador de filtro (4), suelte la cinta de cierre (2) y quite la cabeza (1). Desenrosque la tuerca del casquillo bajo la cabeza (1), inserte la arandela (5), enrosque el casquillo (6), inserte el filtro (7), la junta (8) y el disco (9), enrosque la tuerca (10), reposicione la cabeza y fíjela con la cinta cierre (2), enrosque el tirador (4) y bloquéelo con el tope (3). Deseche la aspiradora conforme a la legislación vigente.

El símbolo anterior (Fig. 12), que está presente en el producto o en su documentación, indica que el producto no puede eliminarse junto con otros residuos del hogar al final de su ciclo de vida. Para evitar daños al medio ambiente o a la salud debido a una eliminación incorrecta de residuos, separe este producto de otros residuos y recíclelo con el fin de apoyar la reutilización sostenible de recursos materiales. Este producto no puede eliminarse junto con otros residuos comerciales. Sustitución

Eliminación correcta (residuos eléctricos y electrónicos). (aplicable en la Unión Europea y en países que disponen de un sistema de recogida independiente) Proceda como indicado en el punto 1 del procedimiento de montaje. Desenrosque la tuerca (10), quite el disco (9) y la junta (9). Sustituya el filtro (7) y proceda en orden contrario para volver a montar la cabeza. Para la eliminación del filtro, póngalo en una bolsa de plástico sellada, ciérrela herméticamente y deséchela según la legislación vigente.

ATTIX 115-01 / ATTIX 125-01

Recambios recomendados Las siguiente lista incluye los recambios que se deberían tener a mano para ahorrar tiempo en las operaciones de mantenimiento. Para encargar recambios, consulte el catálogo de recambios del fabricante. Modelo Descripción Kit de filtro en forma de estrella Estándar Filtro “M”

Abrazadera filtro Z8 18079 Motor 230 V 1000 W

Escobillas (carbón) para motores de 230 V 1000 W (2 escobillas)

ATTIX 115-01 / ATTIX 125-01

Resolución de problemas Problema Causa Solución La aspiradora no se pone en marcha Falta de alimentación Compruebe la presencia de alimentación en correspondencia de la toma de corriente. Compruebe el estado del enchufe y del cable. Solicite la asistencia de un técnico del fabricante cualificado. Las revoluciones de la aspiradora aumentan Filtro primario obstruido Utilice el agitador de filtro (modelos con agitador de filtro manual). Si esta acción no fuera suficiente, sustitúyalo por otro. Tubo de vacío bloqueado Compruebe el tubo de vacío y límpielo. Sustitúyalo por otro filtro del mismo tipo. Filtro incorrecto Sustitúyalo por otro filtro del tipo correcto y compruebe el funcionamiento. Motores ruidosos Escobillas de motor (carbón) gastadas o rotas Quite y sustituya las escobillas (de carbón) del motor. Corriente electroestática en la aspiradora Toma de tierra inexistente o ineficaz Compruebe todas las conexiones a tierra. Sobre todo en la instalación de la toma de aspiración; sustituya el tubo por otro antiestático. Sale polvo de la aspiradora

ATTIX 115-01 / ATTIX 125-01

DIRECTIVAS COMUNITARIAS EC - DECLARACIÓN DE CONFORMIDAD CE Declaramos bajo nuestra responsabilidad que la máquina descripta en el frente de la pàgina cumple con las directivas y normas enumeradas. La presente declaración pierde su validez: - En el caso que se introduzcan modificaciones en la máquina - En el caso que no se respeten las prescripciones contenidas en el manual de uso y manutención. MODELLO
