MANUAL DE USUARIO AAW-18CM3FHUE Admiral

Manual de Uso y Mantenimiento

ENERGY STAR

Muchase gracias por comprar un aire acondicionado Admiral ^® . Lea atentamente el “Manual de Uso y Mantenimiento” antes de instalar y utilizar este producto. Conserve este manual para consultarlo en el futuro.

For Service Call 1 877 465 3566

Para obtener servicio técnico, llame al 1 877 465 3566

TABLE OF CONTENTS

Page

Introduction 2

Identificación de las Piezas 20-21

Especificaciones Eléctricas 22

Consejos Antes dela Instalación 23

Instrucciones de Instalación 24-28

Instrucciones de Operación 29-32

Cuidado y Mantenimiento 33

Guía para la Solución de Problemas 34

Garantía 35

INTRODUCTION

Gracias por elegir este aire acondicionado para enfriar su hogar. Este MANUAL DE USO Y MANTENIMIENTO proporciona la información necesaria para cuidar y mantener en forma adecuada su nuevo aire acondicionado. Funcionará sin problemas durante muchos años si le brinda el mantenimiento apropiado. Para evitar problemas al instalarlo, lea completamente las instrucciones antes de comenzar. Este manual contiene información acerca de la instalación y el funcionamiento del aire acondicionado para habitaciones.

▶ Identificación de las Piezas

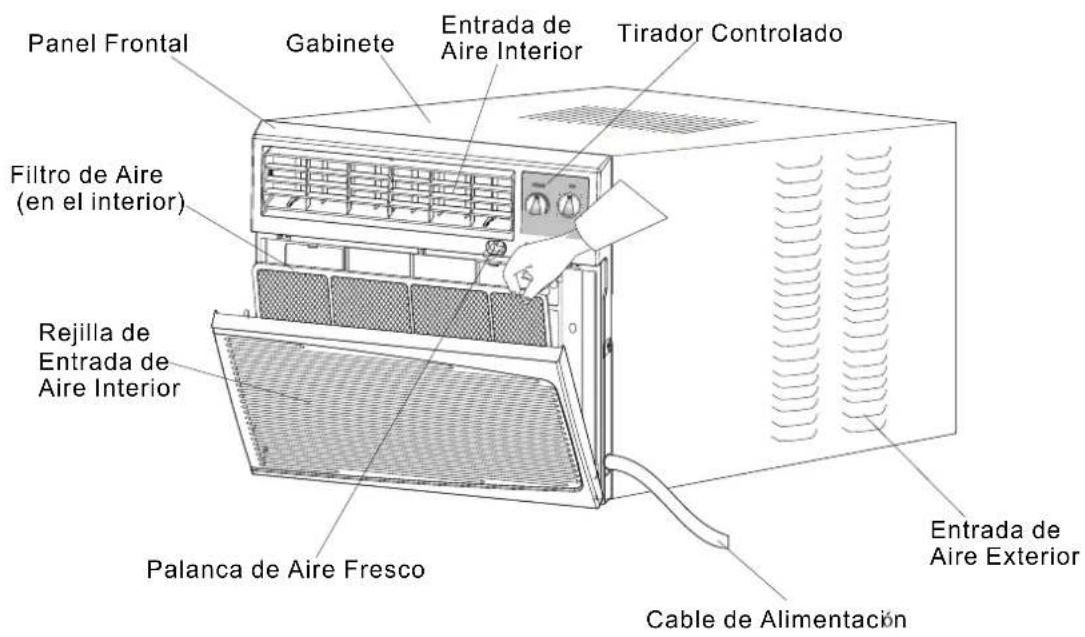

▶ Modelo Mec nico

Panel Frontal Gabinete Entrada de Aire Interior Tirador Controlado Filtro de Aire (en el interior) Rejilla de Entrada de Aire Interior Palanca de Aire Fresco Cable de Alimentación Entrada de Aire Exterior

Nota:
Las imágenes de este manual están basadas en la vista externa de un modelo estándar. En consecuencia, es probable que la forma sea diferente a la del aire acondicionado que usted seleccionó.

Introducción

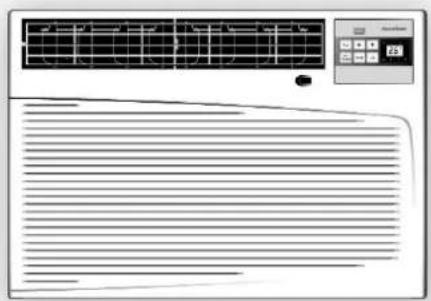

▶ Identificación de las Piezas

Panel Frontal Gabinete Entrada de Aire Interior Panel de Control Filtro de Aire Rejilla de Entrada de Aire Interior Palanca de Aire Fresco Entrada de Aire Exterior Cable de Alimentación

Panel de Control Air conditioner Timer ▲ ▼ Fan Speed Mode 8.8°F h

Control Remote 2.6°F Smart Remote Audio Com

Nota: Las imágenes de este manual están basadas en la vista externa de un modelo estándar. En consecuencia, es probable que la forma sea diferente a la del aire acondicionado que usted seleccionó.

Especificaciones eléctricas

1. Todos los cables deben cumplir con los códigos eléctricos locales y nacionales y los debe instalar un electricista licenciado. Si tiene preguntas relacionadas con las siguientes instrucciones, comuníquese con un electricista licenciado.
2. Verifique el suministro de energía disponible y resuelva cualquier problema con los cables ANTES de instalar y hacer funcionar esta unidad.
3. Para su seguridad y protección, esta unidad est a conectada a tierra a través del cable de alimentación cuando se lo enchufa a un tomacorriente de pared provisto de conexión a tierra. Si no est seguro de que el tomacorriente de pared cuenta con la conexión a tierra apropiada, consulte con un electricista licenciado.
4. El tomacorriente de pared (de 3 clavijas) debe coincidir con el enchufe (de 3 clavijas) del cable de alimentación suministrado con la unidad. NO utilice adaptadores de enchufe ni cables de extensión.

Consulte la Tabla 1 para obtener información acerca de receptículos y fusibles.

Peligro de Descarga Eléctrica

Si el rúulo del aire acondicionado indica 115 voltios y hasta 7.5 amperios, la unidad se puede conectar a un cortacircuito o fusible utilizado por otros dispositivos. No obstante, la suma de los amperios máximos de todos los dispositivos conectados a dicho cortacircuito o fusible no deben exceder los amperios del mismo.

Si el rúulo del aire acondicionado indica 115 voltios y más de 7.5 amperios, debe tener su propio fusible o cortacircuito y no se deberá conectar ningún otro dispositivo o unidad a dicho fusible o cortacircuito.

Para evitar lesiones físicas, desconecte el suministro de energía de la unidad antes de instalarla o repararla.

1. El rítulo de la unidad contiene datos el étricos y técnicos. Dicho rítulo se encuentra en el lado derecho de la unidad.

Tipos de Receptículos y Fusibles

MODEL	8K-15K	18K	22K-24K
CAPACIDAD DE VOLTIOS	125	250	250
AMPERIOS	15	15	20
AMPERIOS
TAMANO D+EL FUSIBLE	15	15	20

Note:8K-15K Incluido AAW-08CM1FHUE AAW-08CR1FHUE

AAW-10CM1FHUE AAW-10CR1FHUE

AAW-12CM1FHUE AAW-12CR1FHUE

AAW-15CM1FHUE AAW-15CR1FHUE

18K Incluido AAW-18CR3FHUE AAW-18CM3FHUE

22K-24K Incluido AAW-22CR3FHUE AAW-22CM3FHUE

AAW-24CR3FHUE AAW-24CM3FHUE

Tabla 1

Consejos antes de la instalación

Su unidad de Aire Acondicionado para Habitaciones se ha diseñado para lograr un alto rendimiento y ahorrar energía el étrica. Siga las siguientes sugerencias para lograr un mayor rendimiento.

1. Ajuste el termostato a un nivel que le resulte agradable y díjelo en el nivel seleccionado.
2. El filtro es muy eficiente a la hora de eliminar partículas que se desplazan por el aire. Mantenga limpio el filtro de aire. Por lo general, el filtro deberá limpiarse una vez al mes. Es probable que sea necesario limpiarlo con más frecuencia dependiendo de la calidad del aire exterior o interior.
3. Puede utilizar tapices, cortinas o pantallas para evitar que la luz directa del sol caliente su habitación, pero NO obstruya el aire acondicionado. Permita que el aire circule alrededor de la unidad sin obstrucciones.
4. Encienda el aire acondicionado antes de que la temperatura exterior sea demasiado elevada y desagradable. De esta manera evitarásufrir calor mientras la unidad enfría la habitación.
5. Cuando la temperatura exterior es lo suficientemente fresca, utilice sido HIGH FAN (ventilador al mínimo) o LOW FAN (ventilador al mínimo). Esto hace que el aire interior circule a una temperatura agradable y consume menos energía el étrica que si hiciera funcionar la unidad como enfriador de aire.

El Aire Acondicionado para Habitaciones se ha diseñado de modo tal que resulte fácil su instalación en ventanas armadas sencillas o dobles. NOTA: esta unidad NO se ha diseñado para ventanas verticales (de tipo deslizante).

PRECAUCIÓN

Para evitar problemas durante la instalación o el funcionamiento de la unidad, lea completamente las instrucciones.

NOTA: conserve la caja de la unidad y los materiales de empaque para almacenarla o transportarla en el futuro. Antes de instalar la unidad compare el contenido del juego de herrajes con la lista de control del modelo correspondiente. Consulte las siguientes listas (Fig. 1).

Herrajes de Instalación

Tornillos de 3/4" (10)

Tomillos de 1/4" (23)

Canal Superior (1)

Canal Inferior (1)(8K-12K)

Canal Inferior (1)(15K-24K) (instalado en la f brica)

Arandelas de Presión (4)

Pernos de1-1/2"x1/4 (4)

Tuercas de1/4" (4)

Tapa Trasera y Patas de Nivelación (2)

Grapa de Persiana (2)

Junta de Culata (10)

Cortina Lateral Derecha (1) Cortina Lateral Izquierda (1)

Doble Sello Adhesiva (1)

(Fig. 1)

Nota: Tornillo Excedente Para d Uso de Reserva.

Herramientas Necesarias para la Instalación en Ventana:

Destornilladores: Philips y de cabeza plana

Taladro eléctrico: broca de 1/8 pulgada de di metro Lópiz

Cinta metrica

Tijeras

Nivel de carpintero

Instrucciones de Instalación

PRECAUCÍN

Debido a que el compresor se encuentra del lado de los controles (a la derecha de la unidad), este lado será pesado y más dif cil de manipular. Si la unidad no se sostiene bien de dicho lado pueden producirse lesiones físicas y daños a la unidad y a su propiedad. Por lo tanto, le recomendamos que para instalar esta unidad solicite ayuda a otras personas.

1. Seleccione la Mejor Ubicación

A. El aire acondicionado para habitaciones tiene un diseño que facilita su colocación en ventanas armadas sencillas o dobles. No obstante, debido a que los diseños de ventana son tan variados, es probable que sea necesario realizar algunas modificaciones para lograr una instalación segura y adecuada.
B. Asegúrese de que la ventana y el marco tengan una estructura firme y que la madera no estérajada ni podrida.
C. Para lograr el máximo rendimiento, instale el aire acondicionado del lado de la casa o edificio donde haya más sombra que sol. Si la unidad se encontrara expuesta a la luz del sol, es aconsejable colocarle un toldo encima.
D. Deje suficiente espacio alrededor del gabinete para permitir una amplia circulación de aire a través de la unidad. Vea (Fig. 2). La parte posterior de la unidad deberá dar al aire libre y no a un garaje ni al interior de un edificio. Mantenga la unidad lo más lejos posible de obstáculos que puedan causar obstrucciones y por lo menos a 30" del nivel del piso o del suelo. Deberán tomarse precauciones para evitar que las cortinas o cualquier otro objeto dentro de una habitación obstruyan el flujo de aire.

E. Asegúrese de instalar la unidad cerca de un tomacorriente el áctrico adecuado. Utilice un estime al corriente propio (lea tabla 1 en p gina 20) con circuito exclusivo para el aire acondicionado. Todos los cables deberán cumplir con los c digos el átricos locales y nacionales.
F. La unidad est diseñada para evaporar la condensaci no bajo condiciones normales. No obstante, bajo condiciones de extrema humedad, es probable que la condensación excesiva haga que la bandeja base se desborde hacia el exterior. Por lo tanto la unidad deberán instalarse en un lugar donde la descarga de la condensación no gotee sobre el paso de peatones ni en las propiedades vecinas.

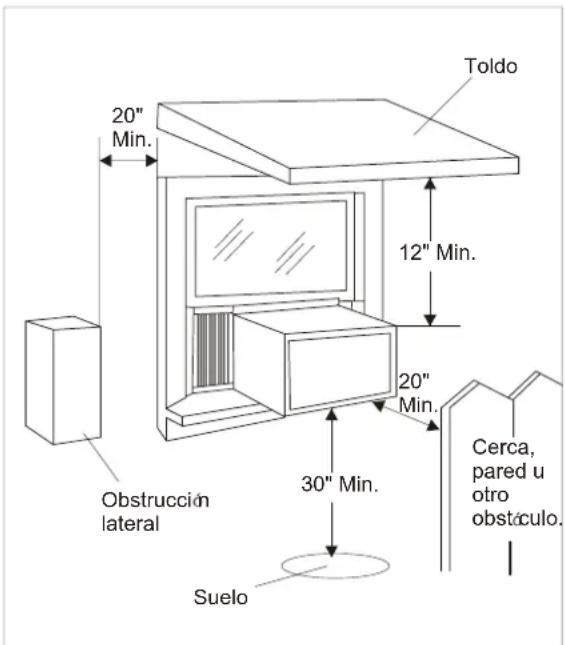

Toldo 20" Min. 12" Min. 20" Min. Obstrucción lateral 30" Min. Cerca, pared u otro obstáculo. Suelo

Fig.2

Requisitos para las aberturas de ventanas (consulte la siguiente tabla)

Tamaño Modelo	8K-10K	12K	15-24K
Tamaño del gabinete (A*H*L)	20.5" *14.8" *23.1"	22.8" *15.7" *24.1"	26.5" *18.5" *26.9"
Abertura mínima de Ventana	24"	27"	30"
Abertura máxima de Ventana	38"	41"	44"

Instrucciones de Instalación

1. Cómo quitar el armazón deslizable del aire acondicionado

A. Quite los 4 tornillos Philips que sujetan el armaán al gabinete. Hay 2 tornillos de cada lado. Los tornillos que están más cerca del frente de la unidad sujetan el panel frontal al gabinete. Los tornillos que est n más cerca de la parte trasera de la unidad sujetan el gabinete al armazón. Vea la (Fig. 1).
B. Quite el panel frontal del gabinete tirando suavemente de él.
C. Tome el mango que est en el frente del armazón deslizable y saque con cuidado el aire acondicionado del gabinete. Vea la (Fig. 2).

Nota: una vez finalizada la instalación en la ventana debe volver a colocar los tornillos para sujetar el armazón deslizable.

Pida ayuda para realizar este procedimiento.

1. Montaje de los canales superior e inferior en el gabinete

A. Canal Superior en Forma de L: Aguante el doble sello adhesiva al canal superior en forma de L, con 5 tornillos de 1/4", instale el canal superior en forma de L sobre el gabinete, tal como se indica en la Fig. 3.
B. Instale el Canal Inferior en forma de U, tal como se indica en la Fig. 3.

Nota: Para los modelos de 15K a 24K, el canal de botón se ha instalado en la fábrica y su forma sen distinto a otros, pero susfucciones son semejantes.

1. Montaje de las persianas laterales (cortinas) en el gabinete.

Deslice las persianas por los canales superior e inferior, tal como se indica en la Fig. 4. En cada marco, las persianas se identifican como "izquierda" y "derecha". Sujete las persianas al gabinete con 4 tornillos de 1/4" de cada lado.

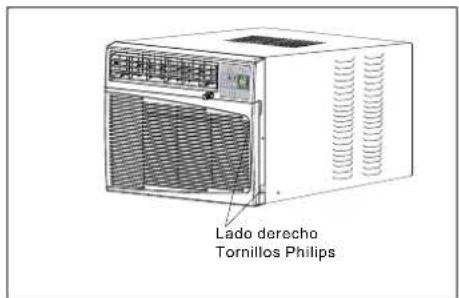

Lado derecho Tornillos Philips

Fig. 1

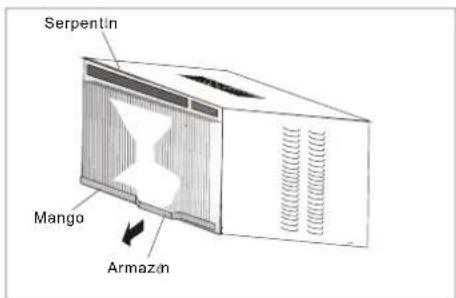

Serpentin Mango Armazin

Fig. 2

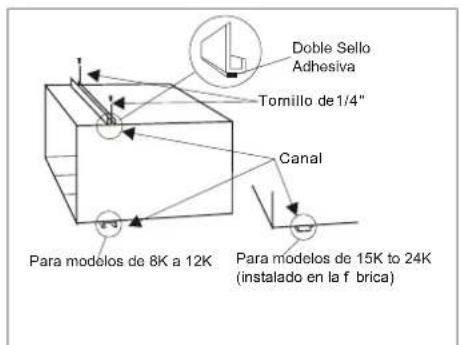

Doble Sello Adhesiva Tornillo de 1/4" Canal Para modelos de 8K a 12K Para modelos de 15K to 24K (instalado en la f brica)

Fig. 3

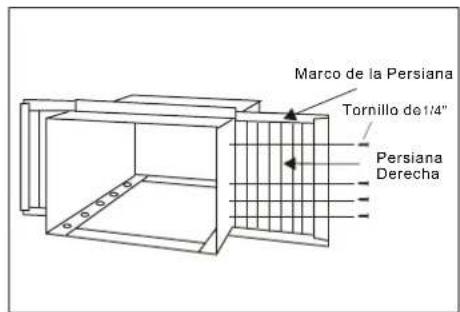

Marco de la Persiana Tornillo de 1/4" Persiana Derecha

Fig. 4

Instrucciones de Instalación

5. Instalación de los Soportes Horizontales y de la Primera Tira Adhesiva

Selladora

NOTA: Existe una gran variedad de estilos de v entanas. Por lo tanto, es probable que se a necesario modificar o mejorar su propia instalación.

A. Sujete el soporte horizontal a los soportes en escuadra (Fig. 5) con 2 pernos de 1 1/2". Hay dos pernos por soporte. Asegú relos con las 2 arandelas de presión de 1/4" y las 2 tuercas de 1/4 NO ajuste estos pernos de inmediato ya que es posible que sea necesario ajustar la distancia del soporte ensamblado, dependiendo de la profundidad del umbral de la ventana. Vea la (Fig. 7). Instale los dos tornillos de nivelación en los soportes en escuadra. A modo de prueba, coloque el soporte ensamblado en la ventana antes de instalar el gabinete. Si los tornillos de nivelación están demasiado lejos de la pared como para proporcionar estabilidad, es probable que sea necesario complementar dicha área con un taco de madera. Vea la (Fig. 8).
B. Mida el ancho del interior del umbral de la ventana y defina el centro, tal como se indica en la Fig. 6. Alinee la ranura en V de cada soporte ensamblado sobre estas marcas y monte los soportes al umbral con los tornillos de 3/4" proporcionados. Los soportes deberán quedar perpendiculares al umbral interno de la ventana. Vea la (Fig. 6).
C. Para permitir una descarga adecuada de la condensación, ser necesario ajustar la inclinación de los soportes en la ventana. Para ello, ajuste la distancia del tornillo de nivelación en la pared exterior. La inclinación máxima no deberó ser superior a 3/16". Vea la (Fig. 7).
D. Corte la primera sello para que quepa en la parte inferior del marco de la ventana. Quite el revestimiento de la tira y peguela al marco. Vea la (Fig. 9).

PRECAUCIÓN

Utilice un taco de madera para proporcionar estabilidad. Esto seráncesario cuando el umbral de la ventana sobresalga mucho del plano de la pared. Vea la (Fig. 8).

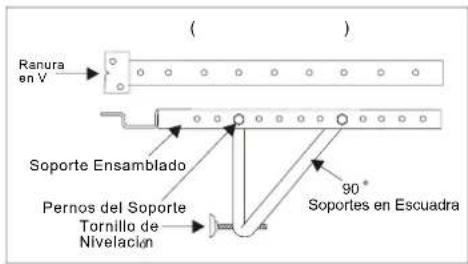

Ranura en V Soporte Ensamblado Pernos del Soporte Tornillo de Nivelación 90° Soportes en Escuadra

Fig. 5

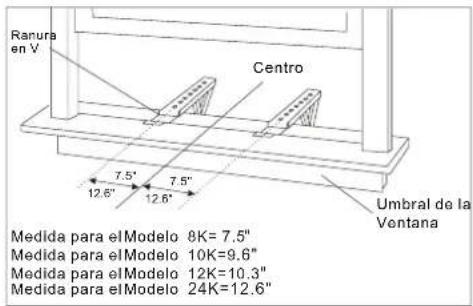

VISTA SUPERIOR

Ranura en V Centro 7.5' 12.6" 7.5" 12.6" Umbral de la Ventana Medida para el Modelo 8K=7.5" Medida para el Modelo 10K=9.6" Medida para el Modelo 12K=10.3" Medida para el Modelo 24K=12.6"

Fig. 6

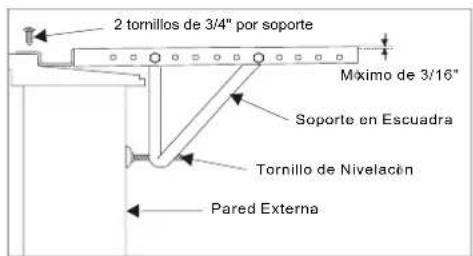

2 tornillos de 3/4" por soporte Máximo de 3/16" Soporte en Escuadra Tornillo de Nivelación Pared Externa

Fig. 7

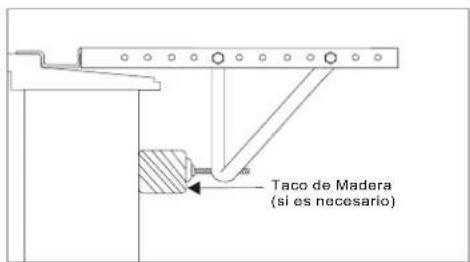

Taco de Madera (si es necesario)

Fig. 8

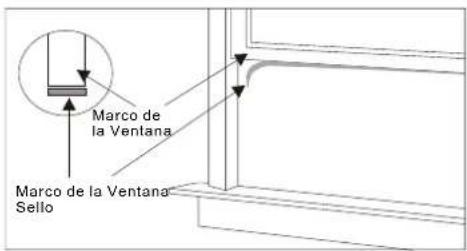

Marco de la Ventana Marco de la Ventana Sello

Fig. 9

Instrucciones de Instalación

6. Instalación del gabinete

A. Alinee un agujero de la parte inferior del gabinete con un agujero del soporte ensambla do. Sujete el gabinete al soporte ensamblado con 3 de los tornillos de 1/4" proporcionados. Repita el mismo procedimiento del otro lado del gabinete. Vea la (Fig. 10).

B. Asegúrese de que el canal de montaje en forma de L estdelante del marco. El canal en forma de U de la parte inferior del gabinete de beréquedar en el riel del soporte ensamblado. Baje la ventana hasta que apoye justo detás de la parte delantera del canal de montaje en forma de L. Vea la (Fig. 11).

C. Asegúrese de que el gabinete estlevemente inclinado hacia abajo en la parte externa. Si es necesario vuelva a ajustar el soporte, tal como se indica en la Fig. 7.

7. Asegure las Persianas

A. Vuelva a colocar con cuidado el aire acondicionado en el gabinete. (Pida ayuda para realizar este procedimiento.)

B. Vuelva a instalar los tornillos del armazán deslizable (que se quitaron anteriormente) de ambos lados del gabinete. Vea la (Fig. 12). Asegure la parte superior de los marcos al marco de la ventana con 2 tornillos de 3/4".

C. Ahora, asegure el marco inferior de las persianas con una grapa y un tornillo de 3/4" de cada lado (Fig. 12).

8. Cómo Volver a Instalar el Panel Frontal

A. Coloque el panel frontal en el gabinete comenzando por la parte de arriba. Las trabas del panel frontal deben insertarse en las ranuras de sujeción del gabinete. Repita este procedimiento de todos los lados.

B. Asegure la rejilla frontal al gabinete con los tornillos Philips que quit anteriormente (Fig. 1).

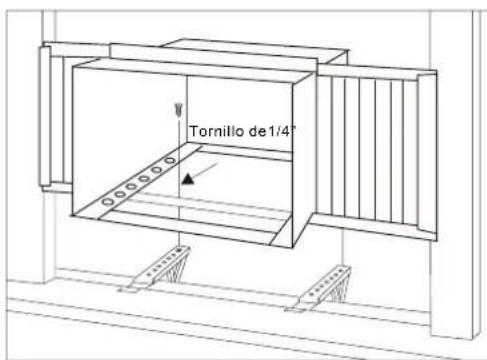

Tornillo de 1/4"

Fig. 10

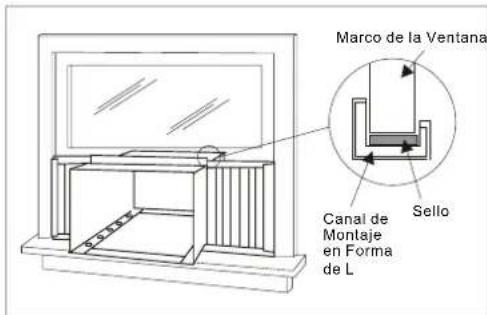

Marco de la Ventana Canal de Montaje en Forma de L Sello

Fig. 11

Tornillo de3/4" Canal de Montaje en Forma de L Sello Tornillo de Seguridad Serpentin

Fig. 12

Instrucciones de Instalación

9. Finalice la instalación

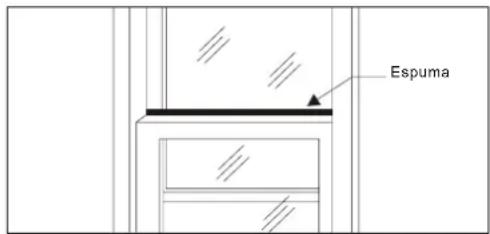

A. Corte la espuma para que quepa en la abertura entre la parte superior del interior y exterior de la ventana. Vea la (Fig. 13).
B. Es probable que algunas instalaciones necesiten tira selladora adicional alrededor de la ventana y el aire acondicionado. Verifique si hay alguna pérdida de aire y séllela si es necesario.
C. En zonas de mucha humedad, es posible que la descarga de agua haga que la unidad desborde o que el aire acondicionado haga más ruido. Si esto sucede, puede acoplar una manguera de desagle (no incluida) al tapón de drenaje para que las condensaciones se descarguen bien. Vea la (Fig. 14).

Espuma

Fig. 13

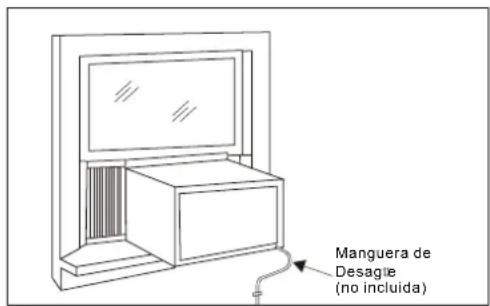

Manguera de Desagie (no incluida)

Fig. 14

Instrucciones de Instalación

MODE (Modo)

La perilla de modo controla las velocidades de ventilador y de enfriamiento. Para fijar una temperatura de enfriamiento, simplemente haga rotar la perilla y colóquela en el nivel deseado. Vea la Fig. 15.

El termostato controla automáticamente el ciclo de enfriamiento (compresor) del aire acondicionado para mantener la temperatura del ambiente. No obstante, el motor del ventilador continuará funcionando una vez finalizado el funcionamiento del compresor (ciclo de enfriamiento). Vea la Fig.15.

LOW FAN (Ventilador al Mínimo) har áque el aire circule a una velocidad mínima sin enfriar.

MED FAN (Ventilador al Mediano) hará que el aire circule a una velocidad mediana sin enfriar.

HIGH FAN (Ventilador al Máximo) har áque el aire circule a una velocidad máxima sin enfriar.

LOW COOL (Frio M nimo) enfr a el ambiente automdicamente con una circulación nima de aire. Se recomienda durante la noche.

MED COOL (Frio Mediano) enfr a el ambiente automdicamente con una circulaci ó mediana de aire. Se recomienda durante la noche.

HIGH COOL (Frio M áimo) enfr a el ambiente automdicamente de manera r pida o durante d as de calor intenso. Una vez que la habitación est ár a, reduzca el nivel a LOW COOL.

OFF (Apagado) apaga la unidad completamente.

Ventilación de aire fresco se ra a mantener en la posición cerrado. Usando sido para limpiar humos y/o odores de la habitación, tire a comenzar. Vea la Fig.16.

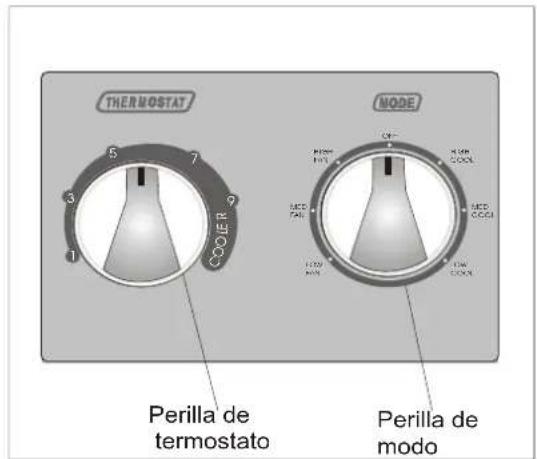

THERMOSTAT 5 7 COOLER 3 1 7 NODE PERILLA DE TERMOSTATO PERILLA DE MODE OFF MINI MINI COOLER HED FALL HED COOLER LXXX MAX LXXX COOLER Perilla de TERMOSTATO Perilla de MODE

Fig.15

PRECAUCIÓN

Cuando utilice la perilla de control de ventilador, hágala girar lentamente para permitir que la unidad se adapte al nivel.

Cuando utilice THERMOSTAT, asegúrese de esperar tres minutos antes de cambiar la temperatura. Si la cambia demasiado rápido es posible que cause una sobrecarga y se queme el fusible.

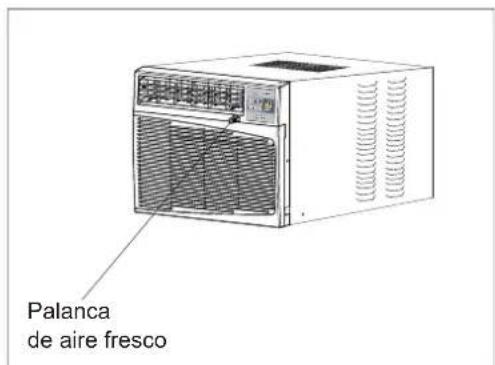

Palanca de aire fresco

Fig.16

Instrucciones de Operación

Este aire acondicionado se puede operar fácilmente con los botones del panel de control as como también con el control remoto.

Botó n (Encendido/Apagado)

Si presiona este botón, encenderel aire acondicionado. Cuando el aire acondicionado esta de calefacción, se per imprentar este botón 3 minutos después.

Botón Mode (Modo)

Cada vez que se presiona el botón MODE, el modo de operación cambia en estas secuencias: COOLING (Enfriamiento) FAN ONLY (Só lo ventilador) ENERGY SAVING (Ahorro de Energ a) COOLING (Enfriamiento)

NOTA: Después de seleccionar un nivel, espere 3 minutos antes de pasar a otro. Con el modo de FAN ONLY, El recinto de la temperatura Dehabitación será Desde 0 °C(32°F) hasta 38 °C(99°F).

La temperatura de la habitación es superior a32° F, la temperatura lucerá L0.

La temperatura de la habitación es superior a 99°F, la temperatura lucerá H1.

Botón Fan Speed (Velocidad del Ventilador)

Se utiliza para seleccionar la velocidad del ventilador en secuencia: automática, baja, media y alta.

Botán Timer (Temporizador)

Se utiliza para programar o cancelar el funcionamiento del temporizador.

Cuando la unidad esten funcionamiento, puede seleccionar OFF TIMER (Apagar Temporizador).

Cuando la unidad estapagada, puede seleccionar ON TIMER (Encender Temporizador).

El rango de horas para programar el temporizador es de 0 a 24 horas.

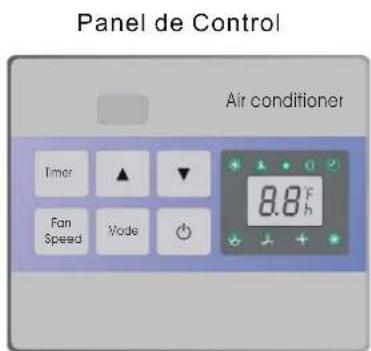

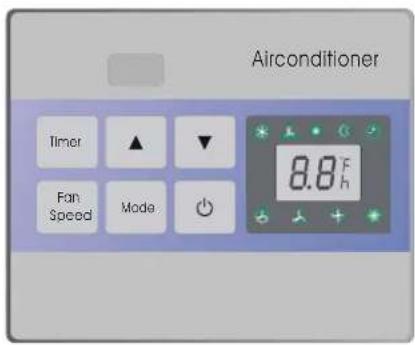

Panel de Control

Airconditioner Timer ▲ ▼ Fan Speed Mode 8.8°F h

Símbolos del indicador del panel del control:

Ventilador en velocidad automática

Ventilador en velocidad baja Ventilador en velocidad media

Ventilador en velocidad alta

Enfriamiento

São ventilador

Temporizador

Ahorro de energía

Calefacción

8°F HR

Mostrar temperatura fijada Mostrar hora programada

Las luces del indicador LED anteriormente mencionadas se encienden cuando se usan los modos correspondientes.

Si selecciona OFF TIMER, la pantalla deltemporizador indicará durante 12 se gundos el tiempo restante para el apagado de launidad y luego indicará la temperatura fijada.

Si presiona el botón TIMER dentro de esos 12segundos, se desactivarla función OFF TIMER.

Si selecciona ON TIMER, la pantalla del temporizador indicar el tiempo restante para el encendido de la unidad. Si desea cancelar la función ON TIMER, presione el botón TIMER.

Botn

Se utiliza para fijar la temperatura ambiente enmodo COOLING o para programar la hora en modo TIMER. Si se presionan las dos teclas a la vez, el indicador de temperatura alternamente °C y °F.

NOTA: el rango de temperaturas oscila entre 19 (66°F) y 31°C (88°F).

Instrucciones de Operación

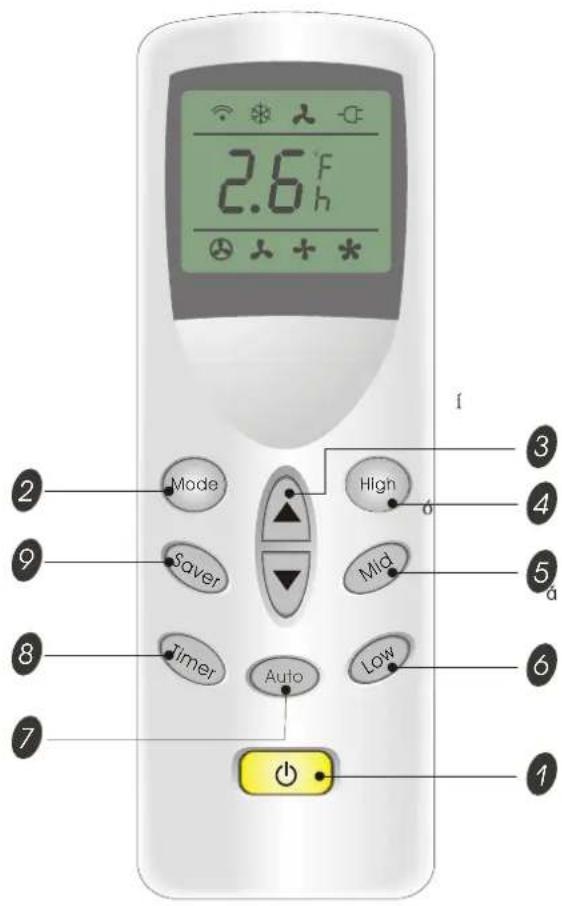

Control remoto

2.6°F h Mode Saver Timer Auto High Mid Low 1 2 3 4 5 6 7 8 9 1

1 Botán (Encendido/Apagado)

El aparato se encenderá si está apagado o apagará cuando están operaci ó, si oprime este botín.

2 Botán MODE (Modo)

Utilice este botón para seleccionar el modo de operación.

3 Botán ▲ ▼

Botones de ajuste de temperatura oprima para ajustar la temepratura del cuarto. oprima para programar la hora.

4 Botán High

Para ajustar el modo alta velocidad de ventilador.

5 Botán Mid

Para ajustar el modo mediana velocidad de ventilador.

6 Botán Low

Para ajustar el modo baja velocidad de ventilador.

7 Botán Auto á

Para ajustar el modo auto velocidad de ventilador.

8 Botán Timer (Temporizador)

Para poner o cancelar la operación de timer.

9 Botán Saver

Para ajustar el modo de energía-ahorro.

es en pantalla:S mbolos indicador

Transmis n de senal

* Indicador de enfriado

Indicador de ventilador

- Energia-ahorro

Velocidad autom tica

Velocidad lenta

Indicador de temperatura Indicador de temporizador

+ Velocidad mediana

* Velocidad r pida

Los simbolos arribas demuestran cuando el modo partinente est usando.

- Después de seleccionar un nivel, espere 3 minutos antes de pasar a otro.

- Espere 3 minutos antes de recomenzar el aparato.

Instrucciones de Operación

Control remoto

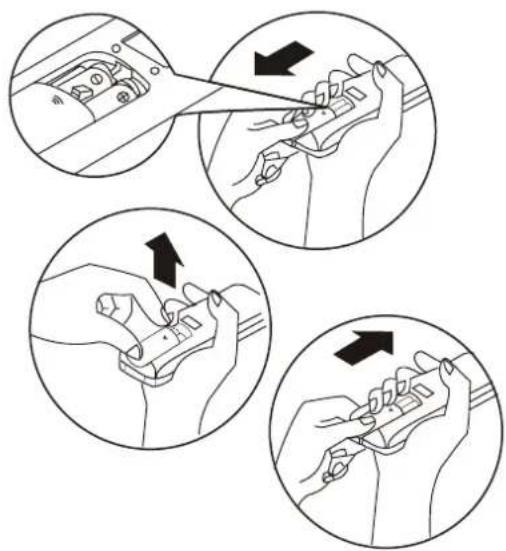

- Colocain de las pilas

Retire la tapa de las en el sentido de la flecha. Introduzca las pilas nuevas, con cuidado de que coincidan los polos(+)y(-).

Vuelva a instalar la tapa, deslizándola otra vez a su posición.

Nota:

- Utilice pilas 2 LR03 AAA(1.5V).No utilice pilas recargables.Sustituya las pilas por otras nuevas del mismo tipo cuando la pantalla aparezca atenuada.

- Si la sustitución se realiza en el plazo de 1 minuto, el mando a distancia conservará los valores prefijados oridinales (Este función es sólo para controlador remoto de LCD).

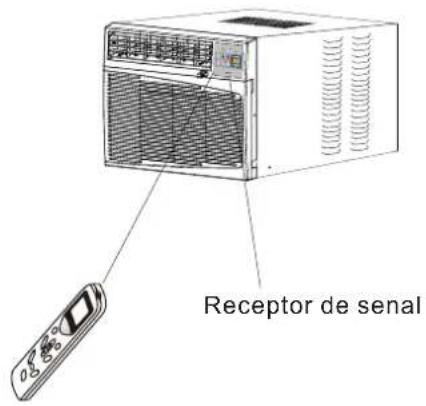

Para operar el aire acondicionado, apunte el controlador remoto la señar del receptor. El controlador remoto se ra a operar el aire acondiciondo con una diatancia hasta 23 pies cuando apunta a la señar del receptor de la unidad.

- Preparación antes de usar

Antes de usar el aire acondicionado, asegúrese a comprobar y controlar el siguiente

El ajusmiento del controlador remoto

Receptor de senal

El controlador remoto no se ajusta como aire acondicionado con frio solo o con calefacción. Cada vez, después de que el controlador remoto se cambia las bateras o es energiado, el indicator de Cooling y el indicator de Heating, se van a lanzar alternativament en LCD delcontrolador remoto.

Usador puede ajustar el tipo del controlador remoto seg n el tipo de aire acondicionado que compraste.

Precione cualquier botón cuando *lanza, calefacción se establece.

Precione cualquier botón cuando * lanze, frio se establece.

Si no preciones cualquier botón sin 12 seguandos, el controlador remoto ajusta como calefacción automaticamente.

- Funci nde lar para espalda (opcional)

Mentenga cualquier bot n del controlador remodo con 2 segundos, la l mpara espalda encende. Espere 3 minutos antes de recomenzar el aparato. Escapa el bot n, la l mpara apaga 10 segundos después automicamente.

Cuidado y Mantenimiento

Cuando repare el aire acondicionado, asegúrese de colocar la perilla de modo en OFF y luego desconectar el cable de alimentación del tomacorriente el étrico.

1. NO utilice gasolina, bencina, disolvente u otros productos químicos en el aire acondicionado, ya que estas sustancias pueden dañar el acabado de pintura y deformar las piezas de plástico.
2. Nunca derrame agua directamente en el frente de la unidad ya que dañaría el aislamiento el etrico.

Limpieza del Filtro de Aire

Extracción del Filtro de Aire

Si el filtro de aire se obstruye con polvo, el flujo de aire queda obstruido y reduce el rendimiento de la unidad. El filtro de aire deberá limpiarse una vez al mes. Es probable que sea necesario limpiarlo con más frecuencia dependiendo de la calidad de aire exterior o interior.

Cómo Quitar el Filtro de Aire:

El filtro de aire de los modelos anteriormente mencionados se encuentra detrás de la rejilla de entrada de aire delantera. Para quitarlo tome el mango del filtro ubicado enla parte superior de la rejilla de entrada de aire y desícelo hacia arriba.

Para volver a instalarlo realice los procedimientos anteriores a la inversa.

PRECAUCIÓN

NO olvide instalar el filtro de aire. Si el aire acondicionado funciona sin el filtro de aire, el polvo no se puede eliminar de la habitación y es posible que la unidad se descomponga. Cuando la rejilla de entrada de aire y el gabinete están sucios, I mpielos con agua templada (por debajo de los 40 °C/104°F). Se recomienda el uso de un detergente suave.

Limpieza del Filtro de Aire

1. Elimine el polvo acumulado en el filtro. Para ello apliquele unos golpes suaves o una aspiradora doméstica.
2. Lave bien el filtro con agua templada, de temperatura inferior a los 40°C (104°F), mientras lo frota suavemente. Para obtener mejores resultados, lavelo con agua jabonosa o con un producto de limpieza neutro.
3. Enjuague bien el filtro con agua limpia y luego séquelo completamente.

Cuidado de Fin de Temporada

1. Haga funcionar el ventilador durante medio día para que se seque el interior de la unidad.
2. Apoguelo y desench felo del tomacorriente de pared.
3. Limpie el filtro.
4. Almacénelo en un lugar seco.

Guá para la Solución de Problemas

Generalmente los problemas son sencillos y es probable que no sea necesario llamar a unet cnico. Esta guía puede ayudarlo a resolverlos.

PROBLEMA CAUSA POSIBLE SOLUCI N SUGERIDA 6
El aire acondicionado no funciona	La unidad no recibe suministro eléctrico.	Verifique si el cable de alimentación e sta conectado al tomacorriente.Verifique el fusible o el cortacircuito.Fije el FAN CONTROL (control del ventilador) en una posición que no sea OFF.
Enfría poco o nada	Filtro de aire sucio.Capacidad inadecuada para la aplicación.Flujo de aire obstruido.Corte de energía eléctrica, se cambide nivel demasiado rápido o se dispar el interruptor por sobrecarga del compresor.	Limpie o reemplace el filtro de aire.Hable con el representante para determinar cud es la capacidad adecuada para la aplicación.Quite toda obstrucción de la rejilla o de las persianas exteriores.Haga funcionar el ventilador para reiniciar el compresor (en aproximadamente 10 minutos).
Unidad ruidosa	Piezas sueltas.Soporte inadecuado.	Ajuste las piezas sueltas.Proporcione soporte adicional a la unidad.
Olores	Formación de moho u hongos sobre las superficies humedas.	Quite el tapán de drenaje y la bandeja base.Cambie el tapán de drenaje.Limpie la unidad en forma completa.
Gotea agua afuera	Es normal la descarga de condensación cuando el clima es oxido y húmedo.	Utilice tuberías flexibles para desviar el flujo de agua.
Gotea agua adentro	La unidad no estabien inclina da como para permitir el desague externo.	La unidad debe instalarse con un ligero desnivel para permitir una descarga adecuada de la condensación. Verifique la unidad y realice los ajustes necesarios.
Se forma hielo o escarcha	Baja temperatura exterior.El filtro de aire de la unidad estú sucio.	Cuando la temperatura exterior sea inferior a los 65^ es posible que se forme escarcha si la unidad funciona en modo de enfriamiento.Cambie el funcionamiento de la unidad a FAN (solamente) hasta que la escarcha se derrita.Quite el filtro y limpieło.

NOTA:

Si el cortacircuito interrumpe la corriente varias veces o el fusible se quema más de una vez, comun íquese con un ténico licenciado.

Garantía

GARANTÍA COMPLETA DE 5 AÑOS

Este producto se garantiza por 5 años a partir de la fecha de la compra original. Cualquier parte que falle en materiales o la ejecución sen substituida dentro del período de la garantía. Esta garantía incluye servicio a domicilio. Una copia de su prueba de la compra, con la fecha de la compra del producto incluida, se requiere para acordar esta reparación del servicio.

Para el nombre y la localización de un prestador de servicio autorizado lo más cerca posible a usted, llame por favor al 1-877-465-3566. Refi rase por favor al nombre del producto, a la marca, y al número de modelo cuando usted llama.

Esta garantía no se aplica si el daño ocurre debido a accidente, manejo u operación incorrectos, daños de transporte, abuso, uso eróneo, reparacion no autorizada, el uso comercial del producto otro uso para el cual no fuera pensado.

TODAS LAS GARANTÍAS, EXPRESADAS O IMPLICADAS, DURAN POR 5 ÁNOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. ESTA GARANTÍA NO CUBRE LA RESPONSABILIDAD POR LOS DAÑOS FORTUITOS O CONSECUENTES PARA CUALESQUIER CAUSA EN NINGUNCASO.

Esta garantía se extiende al dueño original y a cualquier duéno subsiguiente para los productos comprados para el uso casero dentro de los E.E.U.U.. Algunos estados no permiten la exclusión o la limitación de daños fortuitos o consecuentes Esta garantía le da las derecho específicos, y usted puede también tener otras erechos que puedan variar de estado a estado. Para saber cu les son, sus derechas legales consulte a su oficina local del consumidor o a la procuraduria de su estado.

Admiral®
