MANUAL DE USUARIO AXAC-CH7 AXESS

• Interfaz AXAC-CH7
  • Arnés de interfaz AXAC-CH7
• Arnés de vehículo AXAC-CH7

APLICACIONES

Jeep

Wrangler JL 2018.5-2023

Jeep Gladiator JT....2020-2023

Jeep/Ram\* Interfaz de Cámara con Arnés Precableado para Modelos 2018.5-2023

*Con radio U-connect de 8.4 pulgadas

Nota: Únicamente compatible con cámaras NTSC

Para consultar información más detallada acerca del producto y aplicaciones específicas actualizadas del vehículo, visite la página AxxessInterfaces.com

CARACTERÍSTICAS DE LA INTERFAZ

• (4) Entradas de cámara
• (1) Cable de control de cámara programable
• Actualizable por Micro-B USB
- Activador de señal de reversa que se genera mediante la comunicación por bus CAN del vehículo
- Activador de señal de direccional que se genera mediante la comunicación por bus CAN del vehículo

Ram

1500 (DT) (con 8.4" U-Connect)....2019-2021

1500 Classic (con 8.4" U-Connect)......2019-2023

ÍNDICE

Introducción....2

ELEMENTOS NECESARIOS (se vende por separado)

Cable de actualización: AXUSB-MCBL

HERRAMIENTAS NECESARIAS

• Herramienta de prensado y conectores o pistola soldadora, soplete y tubo termoretráctil
  • Cinta • Cortador de cables • Sujetadores

ATENCIÓN: Sin tener la llave puesta en la marcha, desconecte la terminal negativa de la batería antes de instalar este producto. Asegúrese de que todas las conexiones de la instalación, en especial las luces indicadoras de las bolsas de aire, estén conectadas antes de volver a conectar la batería o dar vuelta a la marcha para probar este producto.

NOTA: También consulte las instrucciones incluidas con el radio genérico.

INTRODUCCIÓN

La AXAC-CH7 es una interfaz de cambio de cámara que cuenta con:

• Una cámara delantera y/o cámaras laterales que pueden agregarse al radio de fábrica.
• Hasta (3) entradas de cámara adicionales al radio de fábrica, sin perder la cámara de fábrica.
• Función automática de cámara que no necesita ninguna interacción humana, a menos que así se quiera.
• Hasta (4) cámaras, si el vehículo no viene equipado con una cámara de reversa.

Nota: Para mejores resultados, Axxess recomienda cámaras de la línea de productos iBEAM..

• Instale el actualizador de Axxess. Puede descargarlo desde la página: AxxessInterfaces.com
• Conecte el cable de actualización AXUSB-MCBL (se vende por separado) entre la interfaz y la computadora. El cable se conectará al puerto micro USB B en la interfaz.
• Abra el programa Axxess Updater y espere hasta que aparezca la palabra "Ready" en la parte inferior izquierda de la pantalla.
• Seleccione la configuración de agregar cámara.

Continúa en la siguiente página

CONFIGURACIÓN (CONT.)

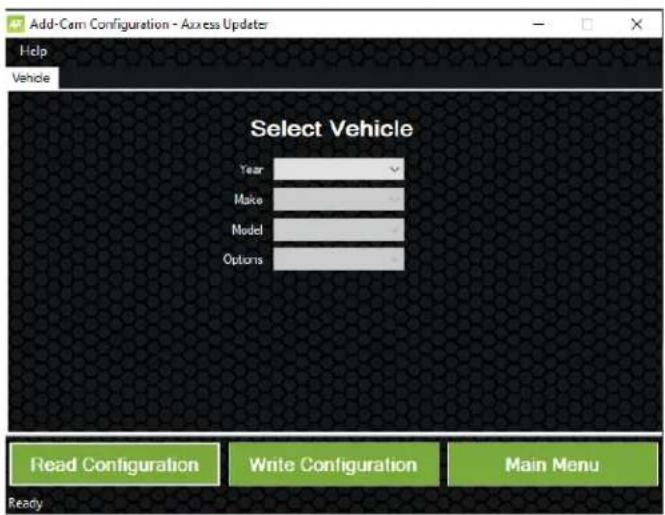

- Seleccione el vehículo desde la lista desplegable. Aparecerá una pestaña con la leyenda "Configuración" después de que haya seleccionado el vehículo.

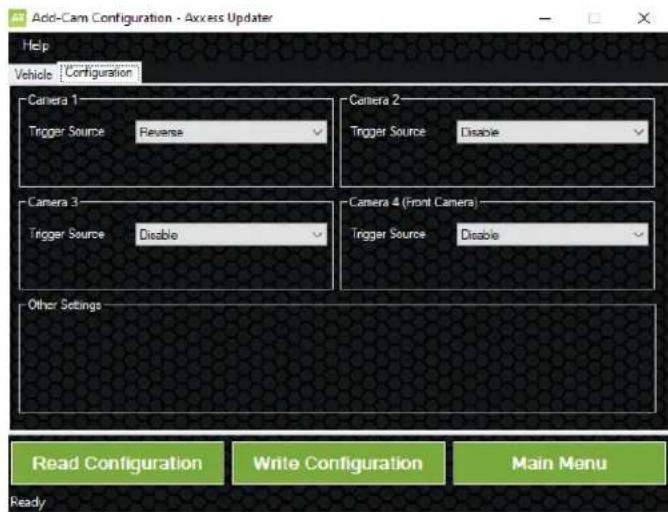

• En el menú “Configuración”, configure las (4) entradas del activador de video según los ajustes que prefiera.*
• Cuando ya haya configurado todas las selecciones, oprima en la opción "Escribir configuración" para guardar los ajustes.
• Desconecte el cable de actualización de la interfaz y de la computadora.
• Consulte la página siguiente para más información.

Continúa en la siguiente página

CONFIGURACIÓN (CONT.)

Leyenda del Activador de Video

• Desactivar (apagará la entrada de video)
• Cámara de reversa (exclusivo de la cámara de reversa)
• Direccional izquierda (se usará para activación)
• Direccional derecha (se usará para activación)
  • Control 1 (activación del activador positivo)
  • Control 1 (activación del activador negativo)
• Auto (Reversa -> Tracción) se activará cuando se vea la secuencia (únicamente disponible para el activador de video 4)

Descripción del Activador de Video

• Cámara de R eversa: Dedicado al activador de video 1 de manera predeterminada. Activará la cámara de reversa mientras el vehículo está en reversa.
• Intermitente Izquierda: La activación de la direccional izquierda activará la cámara izquierda.
• Intermitente Derecha: La activación de la direccional derecha activará la cámara derecha.
• Auto (Reversa -> Marcha): Disponible únicamente para el activador de video 4, cuando se instala una cámara delantera. Al seleccionar esta función, la cámara se activará automáticamente cuando se vea la secuencia reversa a tracción en el vehículo. Un ejemplo de este escenario sería estacionar el vehículo en paralelo. Puede usarse un cable de control como método alterno, en lugar de activar manualmente la cámara.

Nota: Auto (Reversa -> Marcha) desactivará la cámara cuando se llegue a (15) MPH. Un cable de control activado también deshabilitará la cámara.

Nota: Si el cable de control se activa durante la marcha, la cámara se activará y se desactivará durante la marcha a vuelta de rueda.

- Cable de activación de activador de control 1 (positivo o negativo): Pueden usarse como un activador positivo o negativo para activar manualmente una cámara por medio de un interruptor deslizable o dispositivo similar.

CONEXIONES

Para los modelos con una cámara de reversa de fábrica, la señal LVDS de la cámara tendrá que interrumpirse y volverse a conectar:

La señal LVDS de la cámara tendrá que interrumpirse y conectarse a las entradas RCA de entrada/salida correspondientes de la interfaz.

• Conecte la entrada RCA del arnés del vehículo AXAC-CH7 con el nombre “Entrada de cámara” a la entrada RCA del arnés de la interfaz AXAC-CH7 con el nombre “Salida de cámara”.
• Conecte la entrada RCA del armés del vehículo AXAC-CH7 con el nombre "Salida de cámara" a la entrada RCA del arnés de interfaz AXAC-CH7 con el nombre "Cámara 1".

Para los modelos sin una cámara de reversa de fábrica:

• Conecte la entrada RCA del armés del vehículo AXAC-CH7 con el nombre “Entrada de cámara” a la entrada RCA del arnés de la interfaz AXAC-CH7 con el nombre “Salida de cámara”.
• Conecte la entrada RCA del amés de la interfaz AXAC-CH7 con el nombre “Cámara 1” a la cámara de reversa genérica.
• Descarte la entrada RCA con el nombre "Salida de cámara" desde el arnés de vehículo AXAC-CH7.
• Conecte el cable rojo del armés de la interfaz AXAC-CH7 con el nombre "Cámara 12V" al cable de alimentación en la cámara de reversa genérica.

CONEXIONES (CONT.)

Entrada de la cámara:

Cámara 1 Entrada de la cámara de reversa

Cámara 2 Cámara izquierda o derecha, asignable por el usuario

Cámara 3 Cámara izquierda o derecha, asignable por el usuario

Cámara 4 Cámara delantera

Cables del activador de control análogo:

Es posible usar el cable de control análogo (opcional) con un activador positivo o negativo, dependiendo de cómo esté la configuración en el actualizador de cámara de reversa Axxess.i. Este cable únicamente se usará para el control manual de la cámara; de lo contrario, ignórelo.

Cable de control Color de cable

Control 1 Gris con Azul

INSTAL ACIÓN

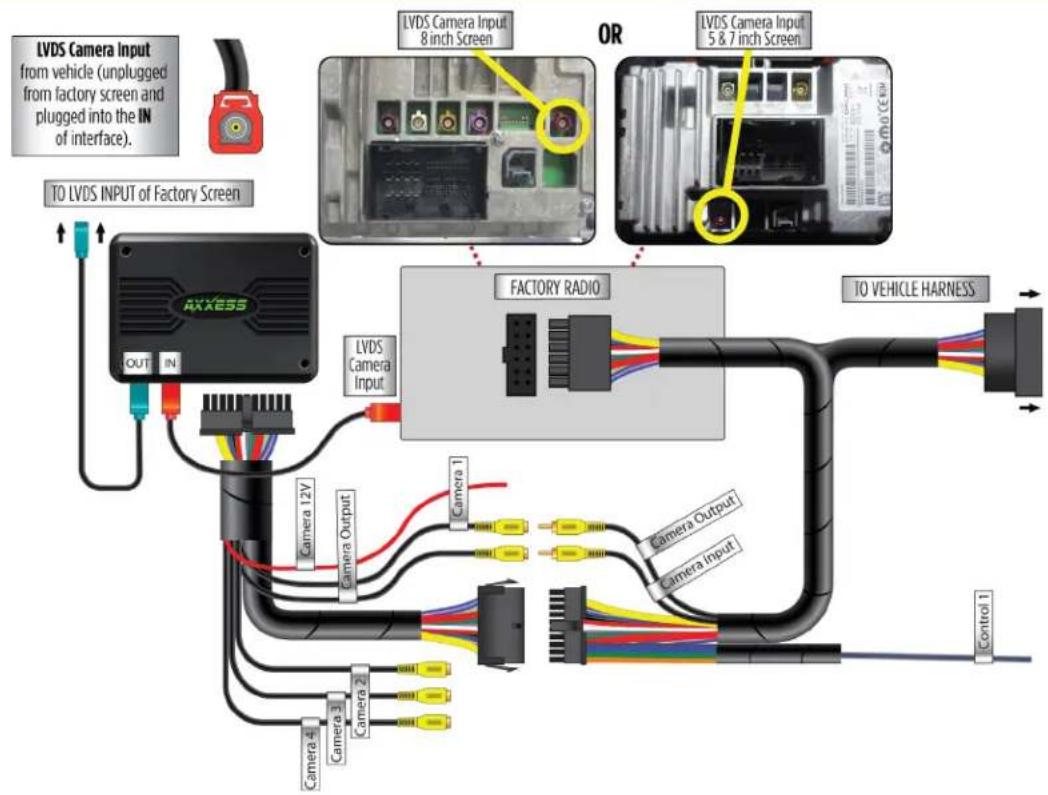

Con la marcha apagada:

1. Quite el armés del radio de fábrica. Después, instale el armés del vehículo AXAC-CH7.
2. Conecte el arnés del vehículo AXAC-CH7 al arnés de la interfaz AXAC-CH7.
3. Conecte el arnés de la interfaz AXAC-CH7 a la interfaz AXAC-CH7.
4. Asegúrese de que la o las cámaras estén conectadas a la entrada correcta
5. Asegúrese de que la interfaz se haya configurado con anticipación, tal como se indica en la sección "Configuración". Si no se configura la interfaz, no funcionará correctamente.

INSTALACIÓN (CONT.)

Para los modelos con una cámara de reversa de fábrica:

1. Encienda la marcha y espere hasta que se encienda la luz LED de la interfaz.

Nota: Si no se enciende la luz LED en unos cuantos segundos, sino que parpadea, gire la llave hacia la posición de apagado, desconecte la interfaz, revise todas las conexiones, vuelva a conectar la interfaz e inténtelo de nuevo.

1. Haga pruebas en todas las funciones de la instalación para confirmar que la instalación se haya realizado correctamente.

Para los modelos sin una cámara de reversa de fábrica:

El radio de fábrica necesita de dos ciclos de 5 minutos para aceptar la interfaz:

1. Con la marcha apagada y todas las puertas cerradas, espere hasta que se apague la luz de la cabina.
2. Gire la marcha para encenderla durante (30) segundos.
3. Gire la marcha para apagarla, espere hasta que se apague la luz de la cabina y después, espere (5) minutos.
4. Gire la marcha para encenderla durante (30) segundos.
5. Gire la marcha para apagarla, espere hasta que se apague la luz de la cabina y después, espere (5) minutos.
6. Encienda la marcha y proceda a probar todas las funciones de la instalación para confirmar que todo funcione bien.

REINICIANDO LA RADIO U-CONNECT

- La radio de fábrica U-Connect requerirá un proceso de reinicio para aceptar la interfaz del mercado de accesorios o agregar una cámara. Desconectar el arnés principal para instalar un arnés en T y volver a encender la radio puede causar que la radio U-Connect se programe como un modelo de vehículo diferente al que fue programado originalmente. A

VOLUME SCREEN OFF OFF (A) OFF BACK TUBE BROWSE ENTER ROLL OFF A/C FRONT REAR

continuación se muestran las diferentes pantallas iniciales de arranque/splash de U-Connect para los tipos de vehículos.

COLORES DE ARRANQUE/SPLASH

Chrysler: Azul

Dodge/Ram: Rojo

Jeep: Naranja

PASOS PARA REINICIAR

1. Gire la llave o presione el botón de arranque sin llave (Push to Start) a la posición ACC. NO PRESIONE el freno en vehículos con arranque sin llave.
2. Presione el botón de Volumen PWR/MUTE y el botón TUNE/ENTER durante 10-16 segundos, hasta que la radio se reinicie.
3. Suelte los botones una vez que la radio se haya reiniciado. Ahora ha reiniciado exitosamente su radio de fábrica.

¿Tienes dificultades? Estamos aquí para ayudar.

Póngase en contacto con nuestra

línea de soporte técnico en:

386-257-1187

O por correo electrónico a:

[e-mail]

Horario de Soporte Técnico (hora estándar del este)

Lunes - Viernes: 9:00 AM - 7:00 PM

Sábado: 10:00 AM - 5:00 PM

Domingo: 10:00 AM - 4:00 PM

Metra recomienda técnicos con certificación del

Programa de Certificación en Electrónica Móvil
