Booster Air - Asiento de coche GRACO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Asiento elevador para coche
Marca	Graco
Modelo	Booster Air
Rango de peso	40-100 lbs (18-45 kg)
Rango de altura	43-57 pulgadas (109-145 cm)
Dimensiones (ensamblado)	Aprox. 17 x 15 x 26 pulgadas
Peso del asiento	Aprox. 8 lbs (3.6 kg)
Tipo de asiento	Elevador de respaldo alto con reposacabezas ajustable
Tipo de arnés	Transición de arnés de 5 puntos a elevador posicionador de cinturón
Método de instalación	Cinturón de seguridad del vehículo o sistema LATCH
Portavasos	2 (extraíbles, aptos para lavavajillas)
Cuidado de la tela	Almohadilla extraíble y lavable a máquina
Sistema de ventilación de aire	Ventilaciones de aire integradas para mayor comodidad
Normas de seguridad	Supera las normas de seguridad federales
Caducidad	10 años desde la fecha de fabricación
Accesorios incluidos	Manual de usuario, conectores LATCH
Piezas de repuesto	Disponibles a través del servicio al cliente de Graco

Preguntas frecuentes - Booster Air GRACO

¿Cómo instalo el asiento de coche Graco Booster Air?

Consulte el manual de usuario para obtener instrucciones detalladas. El asiento se puede instalar usando el cinturón de seguridad del vehículo o el sistema LATCH. Asegúrese de que el asiento esté bien sujeto y que el reposacabezas esté ajustado a la altura correcta.

¿Cuál es el límite de peso y altura para este asiento elevador?

El Booster Air está diseñado para niños que pesan 40 a 100 lbs (18-45 kg) y miden 43 a 57 pulgadas (109-145 cm) de altura.

¿Puedo usar este asiento en un avión?

El Booster Air no está certificado para uso en aeronaves. Está diseñado solo para vehículos motorizados.

¿Cómo limpio la funda del asiento?

La almohadilla del asiento es extraíble y lavable a máquina. Lave en agua fría en ciclo suave y seque al aire. No use lejía ni plancha.

¿Cuál es la fecha de caducidad del Graco Booster Air?

Los asientos de coche Graco suelen caducar 10 años desde la fecha de fabricación. Verifique la etiqueta en el asiento para la fecha exacta.

¿Cómo ajusto el reposacabezas?

Apriete la palanca de ajuste del reposacabezas ubicada en la parte trasera superior del asiento y deslice el reposacabezas hacia arriba o hacia abajo hasta la altura deseada. Asegúrese de que encaje en su lugar.

¿Es el Booster Air adecuado para un niño de 3 años?

El Booster Air se recomienda para niños que han superado los asientos con arnés orientados hacia adelante, típicamente a partir de los 4 años. Sin embargo, siga siempre las pautas de peso y altura.

¿Puedo usar tanto el cinturón de seguridad como el sistema LATCH simultáneamente?

No, nunca use ambos sistemas al mismo tiempo a menos que lo especifique el fabricante del vehículo y del asiento. Use uno u otro.

¿Este asiento tiene portavasos?

Sí, el Booster Air incluye dos portavasos extraíbles que son aptos para lavavajillas.

¿Cómo sé si el asiento está instalado correctamente?

Después de la instalación, verifique que el asiento se mueva menos de 1 pulgada en la trayectoria del cinturón. Use el indicador de nivel incorporado si está disponible. Para una revisión exhaustiva, consulte a un técnico certificado en seguridad de pasajeros infantiles.

MANUAL DE USUARIO Booster Air GRACO

Manual del propietario

No instale ni use este asiento de seguridad infantil hasta que haya leído y entendido las instrucciones en este manual.

NO USAR ESTE ASIENTO DE SEGURIDAD INFANTIL DE MANERA CORRECTA AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN UNA PARADA REPENTINA O UN ACCIDENTE.

Índice de materias

Información de inscripción ....3

Información sobre retiradas .... 3....

Si necesita ayuda/Repuestos 4

Lista de piezas 5

Advertencias a padres y otros usuarios ..6-8

Montar del asiento para niños ..9-13

Límites de altura y peso 14-15

Requisitos para la ubicación del asiento del vehículo 16

Requisitos para los cinturones de seguridad del vehículo 1

Sistemas SEGUROS de cinturones de seguridad del vehículo

Sistemas UNSEGUROS de cinturones de seguridad del vehículo 18

Usar su asiento para niños en el vehículo .....19-21

Posiciones del asiento para niños.22

Sujetar a su niño en el vehículo 23-26

Ajustar el apoycabezas 27

Desmontar el respaldo (en ciertos modelos) para usarlo como un asiento para niños sin respaldo .....28

Sujetar a su niño en el vehículo con el clip de colocación del cinturón de hombro 29-32

Información adicional....33

Uso en aviones....33

Apoyavasos....33

Almacenaje de la hoja de instrucciones....34

Cuidado y mantenimiento....34-35

Para limpiar el tejido del asiento 36

Información de inscripción

Número de modelo:

Fabricada el:

Fecha de compra:

Inscriba su asiento para niños

Complete la información indicada arriba. El número de modeloy la fecha de fabricación se pueden encontrar en la etiqueta debajo de su asiento para niños. Rellene la postal prefranqueada de inscripción adjunta a la funda de la silla y envíela hoy mismo. Se podrá efectuar retiradas de asientos de seguridad infantil por razones de seguridad. Usted debe inscribir este asiento de seguridad infantil para poder ser localizado en caso de una retirada.

Envíe su nombre, dirección, número de modelo y la fecha de fabricación a:

Exton, PA, 19341 EE.UU.

o llame al 1-800-345-4109

o registrelo en línea en www.gracobaby.com

Información sobre retiradas

- Llame a la línea gratuita de información de seguridad automotriz del gobierno de EE.UU. al

1-888-327-4236 (TTY: 1-800-424-9153)

• o http://www.NHTSA.gov

• Graco: 1-800-345-4109 o www.gracobaby.com

Si necesita ayuda

Póngase en contacto con nuestro Departamento de Servicio al Cliente con cualquier pregunta que tenga sobre piezas, el uso, mantenimiento o información sobre la garantia. Cuando se pone en contacto con nosotros, tenga a mano el número de modelo de su producto para que le podamos ayudar de manera e caz. Este número se puede encontrar en una etiqueta en el lado inferior de su asiento para niños.

1-800-345-4109

0

www.gracobaby.com

Lista de piezas

Se requiere el montaje por un adulto.

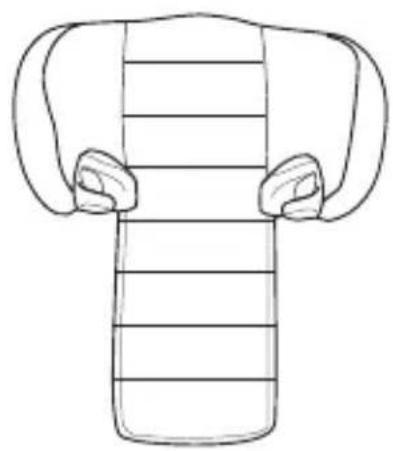

Clip de colocación del cinturón de hombro

En Ciertos Modelos

•NINGÚN ASIENTO DE SEGURIDAD PARA AUTOMÓVIL PUEDE GARANTIZAR LA PROTECCIÓN CONTRA LESIONES EN TODAS LAS SITUACIONES. SIN EMBARGO, EL USO CORRECTO DE ESTE ASIENTO DE SEGURIDAD PARA AUTOMÓVIL REDUCE EL RIESGO DE QUE SU NIÑO SUFRA LESIONES SERIAS O LA MUERTE.

- NO INSTALE NI USE ESTE ASIENTO PARA NIÑOS ANTES DE LEER Y ENTENDER LAS INSTRUCCIONES EN ESTE MANUAL Y EN EL MANUAL DEL PROPIETARIO DE SU VEHÍCULO. NO permita que otros instalen ni usen este asiento para niños a menos que entiendan cómo usarla.

- NO USAR ESTE ASIENTO PARA NIÑOS DE MANERA CORRECTA AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN UNA PARADA REPENTINA O UN ACCIDENTE. Su niño puede lesionarse en un vehículo incluso si no sufre un accidente. Las paradas repentinas y los giros bruscos pueden lesionar a su niño si el asiento para niños no está instalada correctamente o si su niño no está bien sujetado en el asiento para niños.

• NUNCA COLOQUE ESTA ASIENTO PARA NIÑOS EN UN ASIENTO DEL VEHÍCULO

EQUIPADO CON BOLSA DE

AIRE. Si la bolsa de aire se infla, puede golpear al niño y a el asiento para niños con mucha fuerza y puede causar lesiones graves o la muerte de su niño. Refiérase al manual del propietario de su vehículo para información sobre bolsas de aire y la instalación de así

- Según las estadísticas de accidentes, LOS NIÑOS ESTÁN MÁS SEGUROS CUANDO SE ENCUENTRAN SUJETADOS CORRECTAMENTE EN LOS ASIENTOS TRASEROS DE LOS VEHÍCULOS, EN VEZ DE LOS ASIENTOS DELANTEROS. Para vehículos con bolsas de aires para los pasajeros delanteros, refiérase al manual del propietario de su vehículo, además de estas instrucciones para la instalación del asiento para niños.

• NUNCA DEJE SOLO A SU NIÑO.
- NUNCA DEJE UN ASIENTO PARA NIÑOS SIN SUJETAR EN SU VEHÍCULO. Un asiento para niños sin sujetar puede moverse y lesionar a los pasajeros en un giro brusco, una parada repentina o un accidente. Quítela o asegúrese que esté bien sujeta en el vehículo con el cinturón de seguridad.
- REEMPLACE EL ASIENTO PARA NIÑOS DESPUÉS DE UN ACCIDENTE DE CUALQUIER TIPO. Un accidente puede causar daños ocultos en el asiento para niños.

• NO MODIFIQUE SU ASIENTO PARA NIÑOS ni use ningún accesorio o pieza proporcionados por otros fabricantes.
  •NUNCA USE UN ASIENTO PARA NIÑOS QUE TENGA PIEZAS DAÑADAS O FALTANTES. NO use un cinturón de seguridad cortado, desgastado o dañado.
• EL ASIENTO PARA NIÑOS PUEDE CALENTARSE MUCHO SI SE DEJA AL SOL. El contacto con estas piezas puede quemar la piel de su niño. Siempre toque la superficie de cualquier pieza metálica o de plástico antes de colocar a su niño en el asiento para niños.
• ESTE ASIENTO DE SEGURIDAD INFANTIL CUMPLE CON todas las normas Federales de Seguridad de Automóviles aplicables y está certificado para su uso en automóviles. Este asiento de seguridad NO está certificado para su uso en aeronaves, porque las mismas no disponen de cinturones de hombro.
• NUNCA DE ESTE ASIENTO PARA NIÑOS a otra persona sin también darles este manual.
• NUNCA USE UN ASIENTO PARA NIÑOS DE SEGUNDA MANO ni un asiento para niños cuya historia no conoce.
• NUNCA USE ESTE ASIENTO PARA NIÑOS sin los apoyabrazos conectados a la base.

Montar el respaldo

(en ciertos modelos)

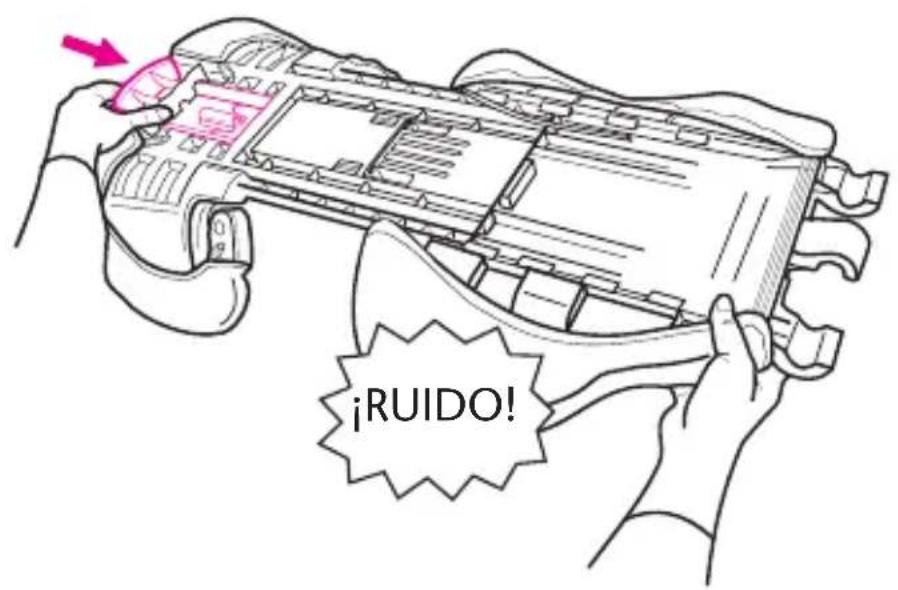

Paso 1.

De la vuelta al apoyacabezas y respaldo como se indica ①.

Apriete la manija rojo de ajuste y junte las dos piezas hasta que encajen en su sitio ②.

VERIFIQUE que las dos piezas estén bien conectadas, jalando las mismas.

2

¡RUIDO!

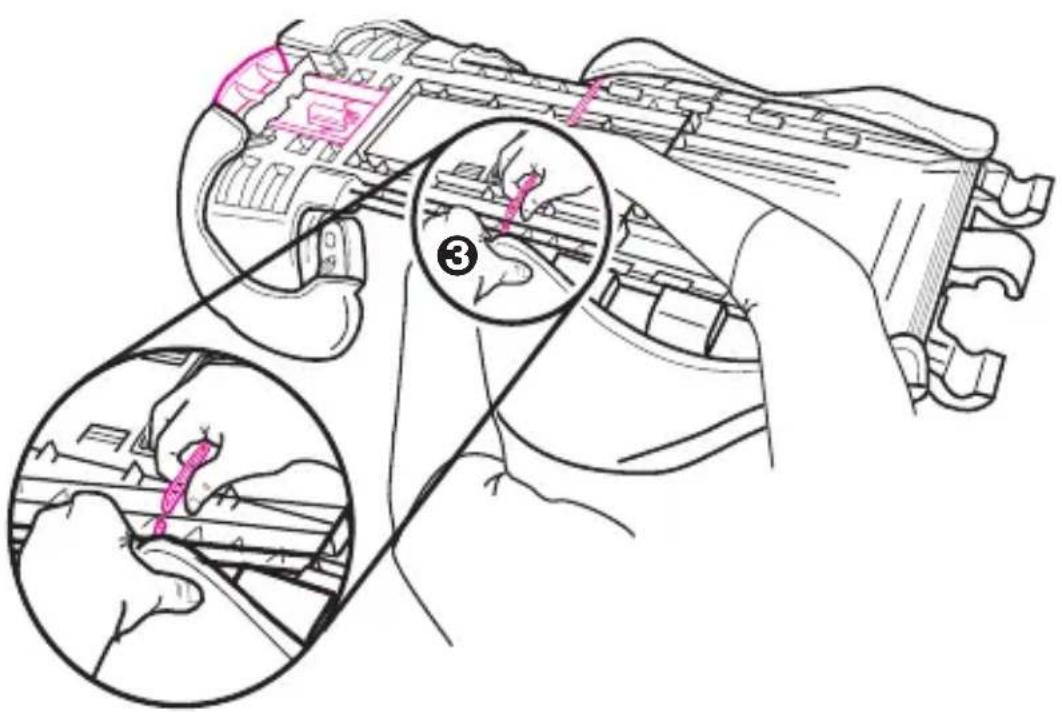

Paso 3

Sujete la correa de elastica como se indica ③.

De la vuelta al asiento e inserte la tela del apoyacabezas debajo de la tela del respaldo como se indica ④.

Para facilitar la inserción de la tela, separe las piezas superior e inferior del respaldo, apretando el botón rojo de ajuste.

ajuste. ④

Paso 5.

Conecte el respaldo a la base. Los ganchos en forma de “U” en el fondo del respaldo se engancharán en las barras de la base ⑤.

Asegúrese que ninguna pieza de la funda del asiento interfiera con la conexión del respaldo a la base.

Una vez que el respaldo está bien conectado a la base, suba el mismo como se indica ⑥.

Su asiento para niños de Graco ya está lista para usar. Vea las páginas 19 a 26, “Usar su asiento para niños de Graco” y “Sujetar a su niño en el vehículo”.

NO USAR el asiento para niños de manera apropiada para el tamaño de su niño podrá aumentar el riesgo de lesiones graves o la muerte.

Para usar este asiento para niños de Graco, su niño DEBE cumplir con TODOS los requisitos siguientes: Con respaldo (de 3 a 10 años, aproximadamente):

• o debe pesar entre 30 y 100 libras (13.6 y 45 kg), y
• medir entre 38 y 57 pulgadas (96 y 145 cm) de altura, y

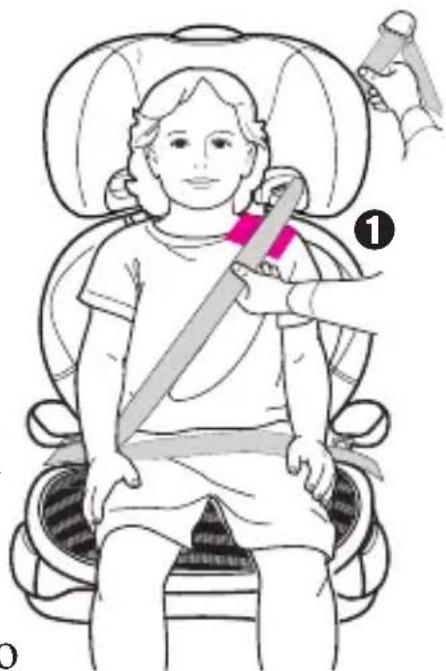

- el cinturón de hombro DEBE cruzar los hombros del niño en la zona roja como se indica en

① y la parte de regazo debe quedar en la parte inferior de las caderas del niño, y

- las orejas del niño deben quedar por debajo de la parte superior del para niños. Si la parte superior de las orejas queda por encima de la parte superior de la silla, su niño es demasiado grande para el asiento para niños.

Sin respaldo (de 4 a 10 años, aproximadamente):

- debe pesar entre 40 y 100 libras (18 y 45 kg), y

- medir entre 40 y 57 pulgadas (101 y 145 cm) de altura, y

- el cinturón de hombro DEBE cruzar los hombros del niño en la zona roja como se indica en ② y la parte de regazo debe quedar en la parte inferior de las caderas del niño, y

- al sentarse en el asiento para niños, las orejas de su niño deben quedar por debajo de la parte superior de la almohadilla / apoyacabezas del asiento del vehículo.

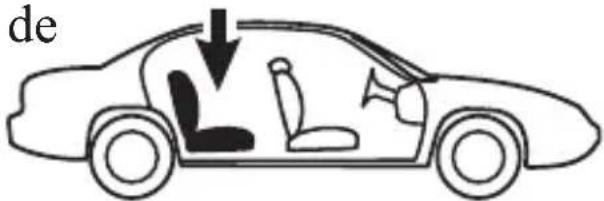

Requisitos para la ubicación del asiento del vehículo

ADVERTENCIA

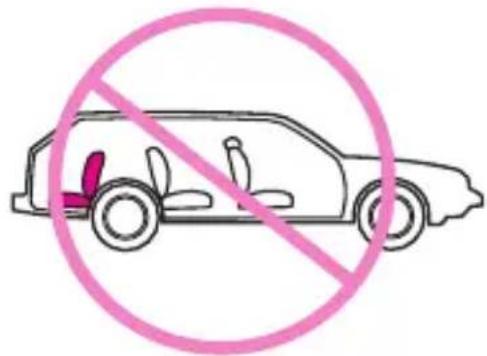

LA COLOCACIÓN INCORRECTA DEL ASIENTO PARA NIÑOS AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE.

Algunos asientos de su vehículo podrán resultar inseguros para este asiento para niños. Algunos vehículos no cuentan con asientos que se pueden usar de manera segura con el asiento para niños. Si no está seguro dónde colocar el asiento en su vehículo, consulte el manual del propietario de su vehículo o llame a Graco Children's Products Inc. al 1-800-345-4109.

- Los niños están más seguros cuando se encuentran sujetados correctamente en los asientos traseros del vehículo. Cuando sea posible, sujete el asiento para niños de Graco en la posición central del asiento directamente detrás de los asientos delanteros. Sin embargo, si esta posición viene equipada

solamente con un cinturón de regazo, no se puede usar.

de

- El asiento del vehículo DEBE estar orientado hacia delante.

Requisitos para los cinturones de seguridad del vehículo

ADVERTENCIA

MUCHOS SISTEMAS DE CINTURONES DE SEGURIDAD NO SON SEGUROS PARA SU USO CON EL ASIENTO PARA NIÑOS.

Preste mucha atención a estos sistemas; algunos de los cinturones de seguridad que NO son seguros para usar se parecen mucho a los que sí son seguros. Si no está seguro, consulte el manual del propietario de su vehículo o llame a Graco Children's Products Inc. al 1-800-345-4109.

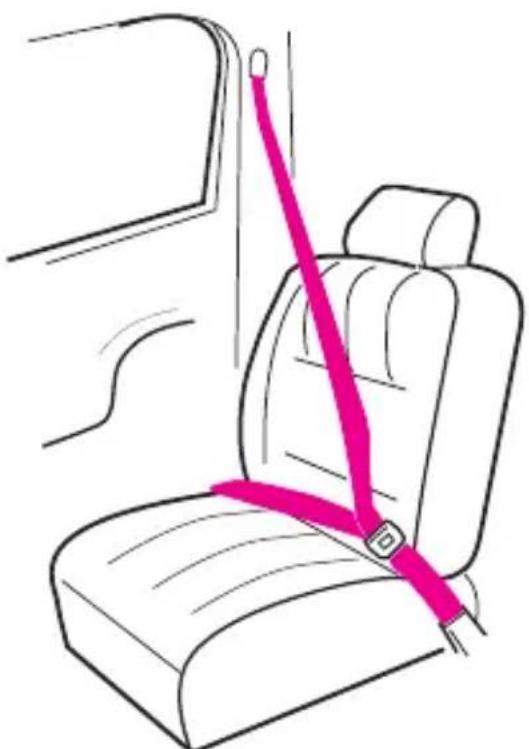

Sistemas SEGUROS de cinturones de seguridad del vehículo

SÓLO SE PUEDE USAR UN SISTEMA DE CINTURONES DE REGAZO / HOMBRO CON ESTE ASIENTO PARA NIÑOS.

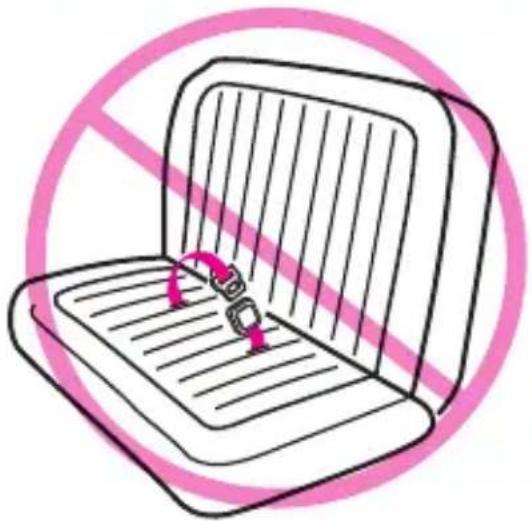

Sistemas INSEGUROS de cinturones de seguridad del vehículo

NO USE NINGUNO DE LOS SIGUIENTES SISTEMAS PARA SUJETAR EL ASIENTO DE SEGURIDAD.

• NUNCA use un cinturón de regazo solamente.

•NUNCA use un cinturón pasivo - un cinturón de regazo u hombro montado en la puerta

• NUNCA use un- cinturón pasivo - un cinturón de regazo con cinturón de hombro motorizado

NUNCA use cinturones de seguridad del vehículo conectados a la puerta de ninguna forma ni los que se deslizan en un riel para sujetar al pasajero automáticamente al cerrar la puerta.

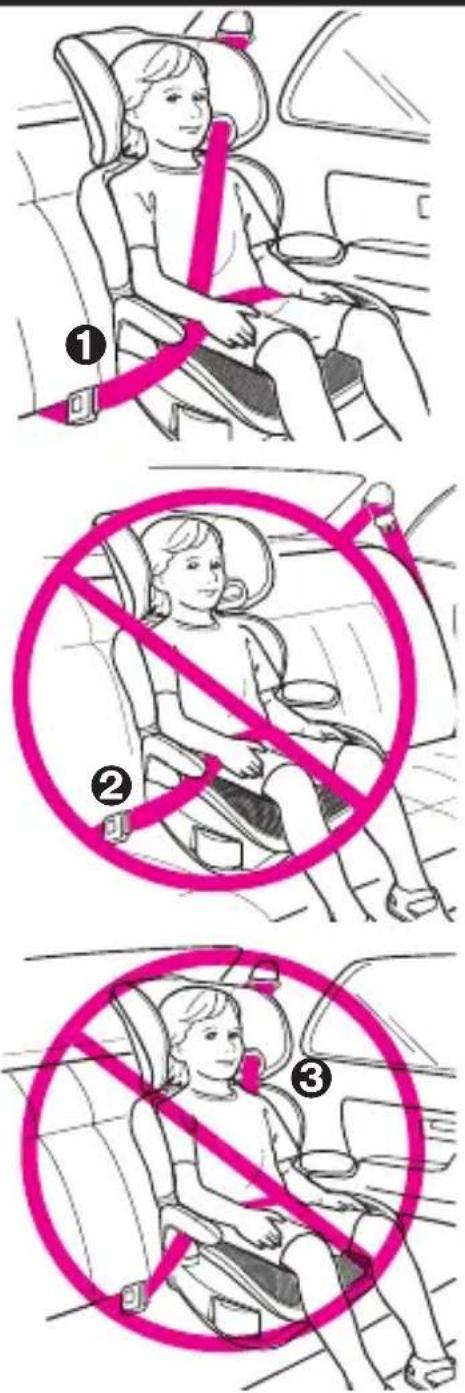

Usar su asiento para niños de Graco

ADVERTENCIA

NO SUJETAR CORRECTAMENTE A SU NIÑO Y EL ASIENTO PARA NIÑOS EN SU VEHÍCULO AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN CASO DE UN GIRO BRUSCO, UNA PARADA REPENTINA O UN ACCIDENTE.

Use solamente el sistema de cinturones de regazo y hombro del vehículo al sujetar al niño en este asiento para niños ①.

NUNCA use un cinturón de regazo solamente para sujetar a su niño ②.

NUNCA use un cinturón de regazo por detras de la espalda de su niño. ③

Los cinturones del vehículo DEBEN quedar planos encima del niño y NO DEBEN quedar torcidos.

NO use el cinturón de los hombros suelto debajo del brazo del niño ④.

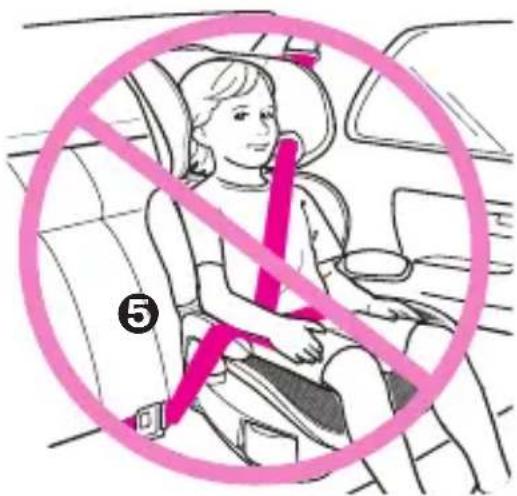

NO coloque el cinturón del vehículo por encima de los apoyabrazos ⑤. Debe pasar por debajo de los apoyabrazos.

Asegúrese que el cinturón de seguridad del vehículo NO está doblado.

La parte de regazo del cinturón de regazo / hombro DEBE quedar bien ajustada en la parte inferior de las caderas, tocando los muslos.

NO permita que el niño se deslice hacia abajo en el asiento para niños ⑥. Si el niño no mantiene la posición correcta del cinturón de seguridad del vehículo, NO use este asiento para niños. Use otro sistema de seguridad infantil.

④

⑤

⑥

El apoyacabezas del asiento del vehículo no debe interferir con el apoyacabezas del asiento para niños ⑦. La parte delantera del asiento para niños NO DEBE colgar por la parte delantera del asiento del vehículo ⑧.

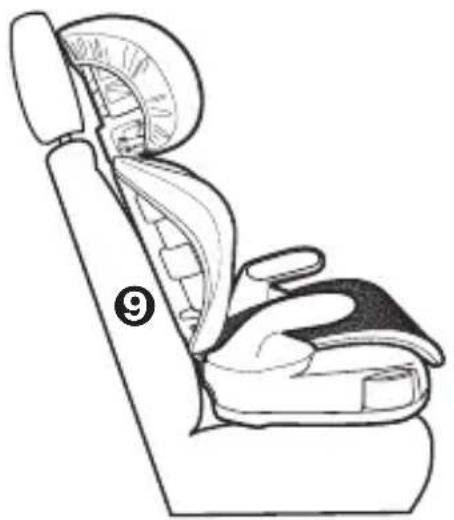

La parte trasera del asiento para niños DEBE quedar bien ajustada contra la parte trasera del asiento del vehículo como se indica ⑨.

Posiciones del asiento para niños

Su asiento para niños tiene dos posiciones como se indica.

① Vertical ② Reclinado

El respaldo del asiento para niños DEBE caber ajustadamente contra el respaldo del asiento del vehículo como se indica en ③ en la primera o segunda posición.

NO USE el asiento para niños más allá de la posición reclinada ②.

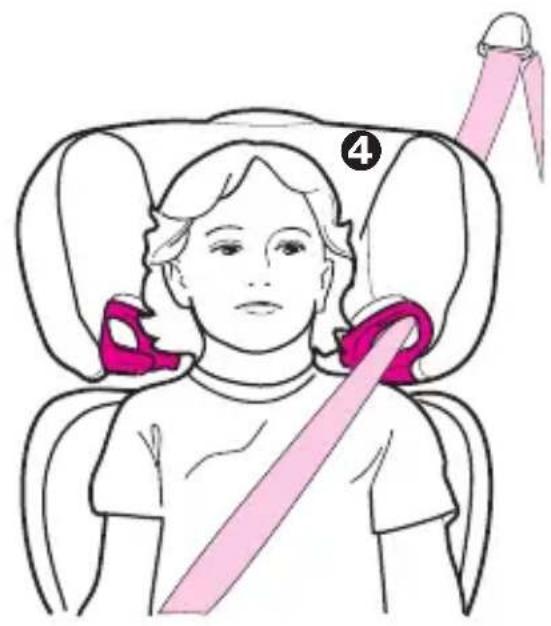

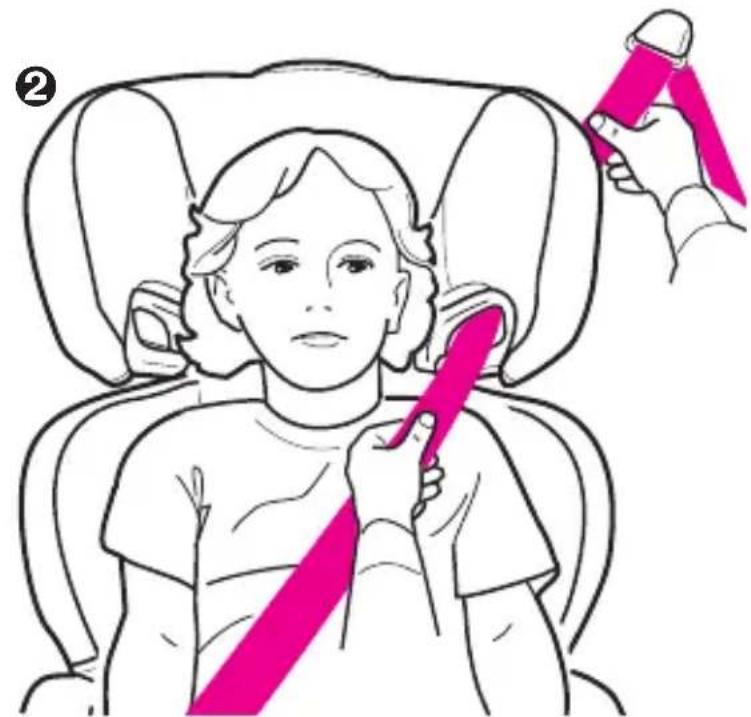

Sujetar a su niño en el vehículo

1. Coloque el asiento para niños firmemente contra el respaldo de un asiento del vehículo orientado hacia delante solamente con un cinturón de regazo / hombro ①.

2. Siente a su niño en el asiento para niños con su espalda plana contra el respaldo del asiento para niños.

1. Pase el cinturón de hombro por el soporte del cinturón de hombro como se indica en ② , NO como se indica en ③ . Abroche la hebilla y jale el cinturón de hombro hacia arriba para ajustarlo.

1. Para asegurar que obtiene la altura correcta para apoyar la cabeza, la parte de abajo del apoyacabeza DEBE estar parejo con la parte de arriba de los hombros del niño como se indica en ④ y el cinturón de hombro debe estar colocado en la zona roja como se indica en ⑤.

El cinturon de regazo DEBE pasar debajo del apoyabrazos y queda en la parte inferior de las caderas del niño.

1. Si el cinturón pasa a través del cuello, la cabeza o la cara del niño ⑥, vuelva a ajustar la altura del apoyacabezas. Cumpla las instrucciones en la página 27, “Ajustar el apoyacabezas”.

6

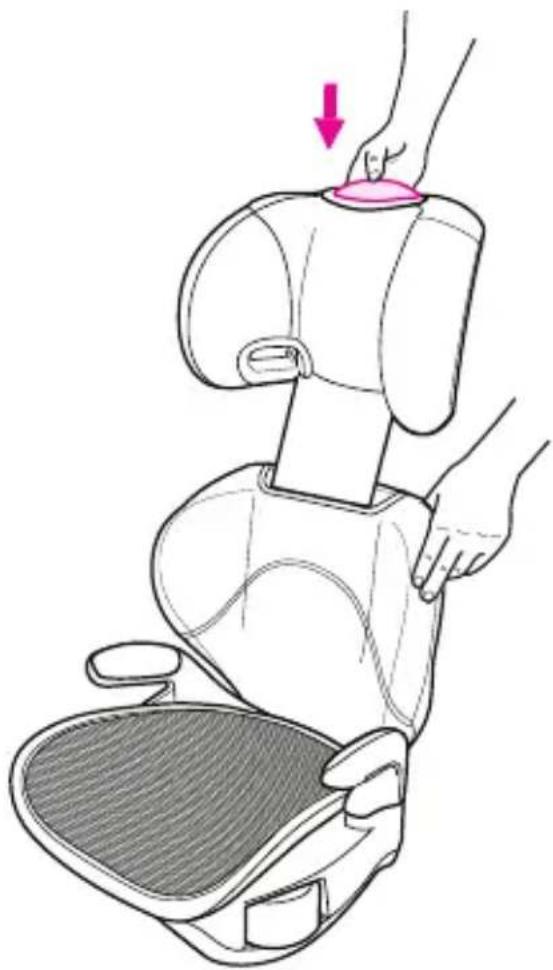

Ajustar el apoyacabezas

ANTES de ajustar la altura del apoyacabe- zas, incline a su niño un poco hacia delante.

Apriete el botón rojo de ajuste en la parte superior del asiento y jale el apoyacabezas hacia arriba hasta que encaje en una de las 6 posiciones de altura.

Para bajarlo, apriete el botón rojo de ajuste y empújelo hacia abajo.

VERIFIQUE que quede bien encajado en una de las 6 posiciones de altura, jalando el apoyacabezas.

Parte trasera del asiento

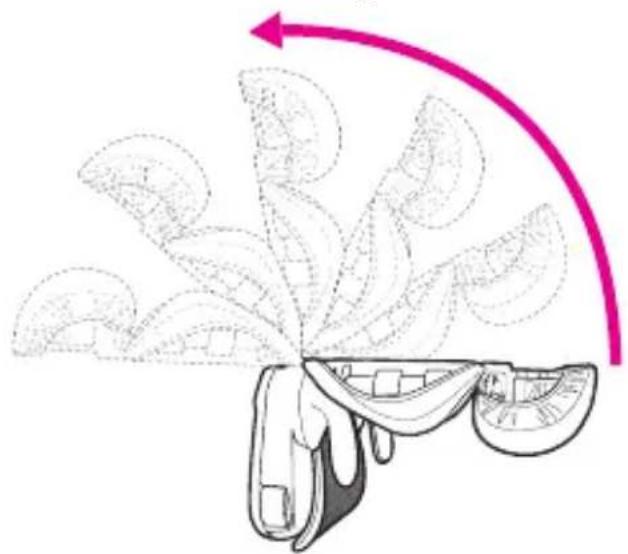

Desmontar el respaldo (en ciertos modelos) para usarlo como asiento para niños sin respaldo

Para usar la asiento para niños sin respaldo:

Desmonte el respaldo como se indica.

Los ganchos en forma de “U” en el fondo del respaldo están entrelazados con las barras de la base. Desmonte el respaldo de la base.

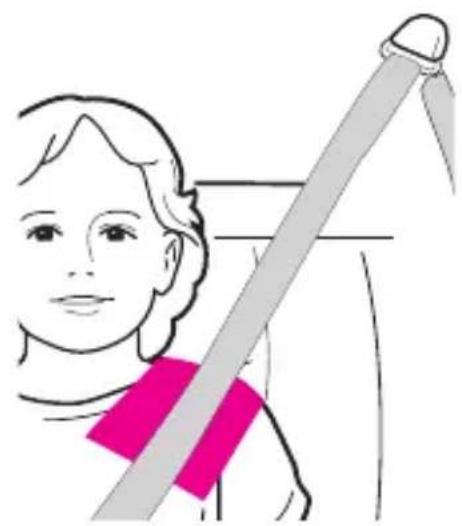

Sujetar a su niño en el vehículo con el clip de colocación del cinturón de hombro

El cinturón de hombro DEBE pasar por encima de los hombros del niño en la zona roja como se indica. Si el cinturón de hombro queda fuera de esta zona, se DEBE usar el clip de colocación del cinturón de hombro.

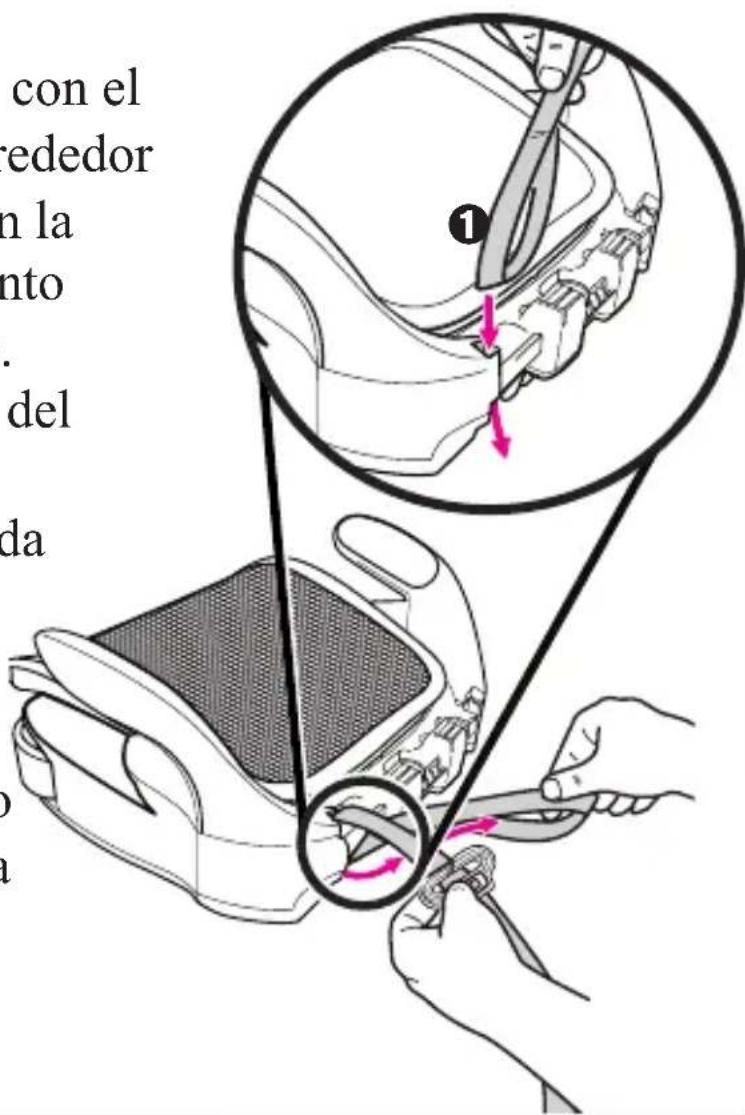

Para conectar el clip al asiento para niños:

1. Inserte el extremo con el bucle de la correa alrededor de la barra vertical en la parte trasera del asiento como se indica en ①. La trabá de posición del cinturón del hombro DEBE estar conectada a la barra vertical de la base lo más lejos posible de donde el cinturón del vehículo para el hombro cruza al niño.

con el rededor n la nto . del da a

1. Pase el clip y la correa por el extremo con el bucle como se indica en ② y jale la correa hacia arriba ③.

NOTA: El extremo libre de la correa debe quedar orientado hacia la parte delantera del asiento.

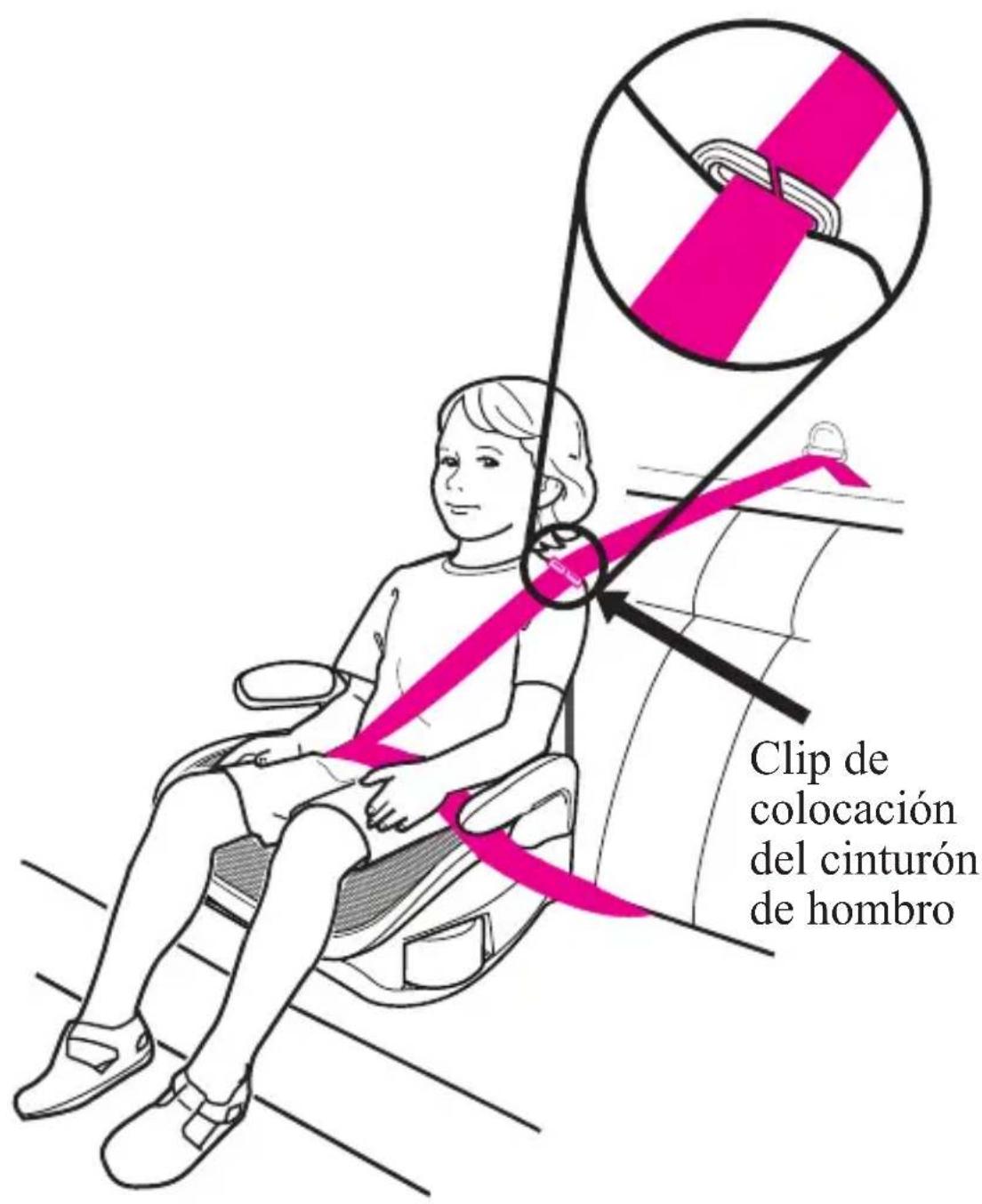

1. Deslice el cinturón de hombro del vehículo en el clip como se indica y jale la correa hacia abajo para ajustar el clip contra el hombro del niño.

El cinturon de regazo DEBE pasar debajo del apoyabrazos y queda en la parte inferior de las caderas del niño.

El cinturoñ NO DEBE estar doblado

Clip de colocación del cinturón de hombro

Plano trasero del niño sentado en el asiento

Clip de colocación del cinturón de hombro

ocación en de

1. Para advertencias sobre las posiciones del cinturón de seguridad del vehículo, vea las páginas 19 a 21, "Usar su asiento para niños de Graco".

Información adicional

Uso en aviones

Este asiento de seguridad NO está certificado para su uso en aeronaves, porque las aeronaves no disponen de cinturones de hombro.

Apoyavasos

Los apoyavasos se incluyen en ambos costados del asiento.

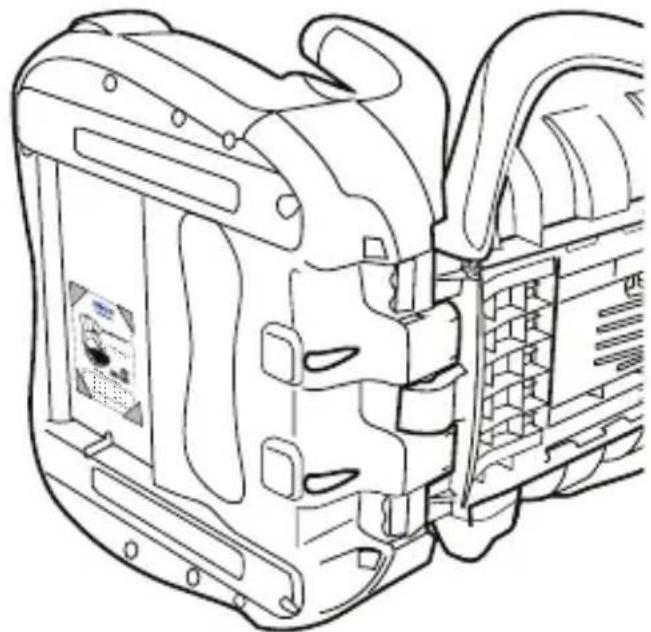

Almacenaje de la hoja de instrucciones

Se puede guardar su manual de instrucciones en el fondo del asiento como se indica.

Cuidado y mantenimiento

• EL USO CONTINUO DEL ASIENTO PARA NIÑOS PODRÁ CAUSAR DAÑOS AL ASIENTO DEL VEHÍCULO. Use una almohadilla para asientos para niños, una toalla o una manta fina para proteger el tapizado.
• PIEZAS METÁLICAS Y DE PLÁSTICO:

Límpielas con un jabón suave y agua fría.

No use CLORO ni detergentes.

- NO USE el asiento para automóvil si el tejido del asiento está roto o deshilachado.

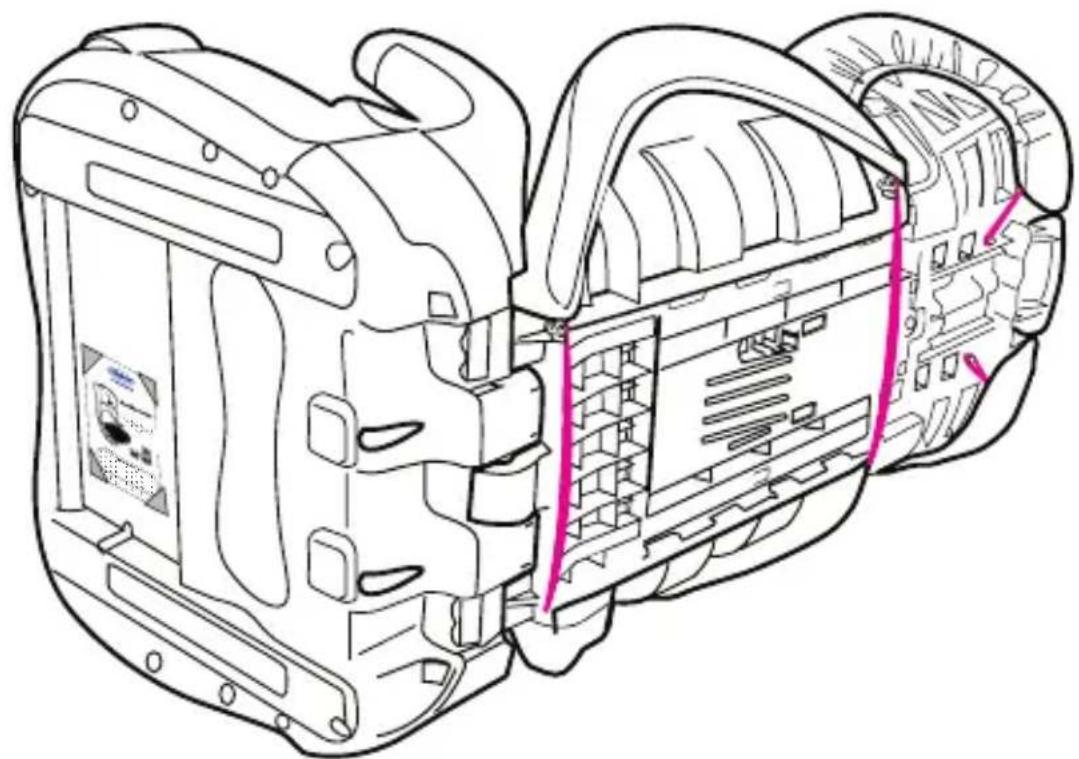

Para quitar la funda del asiento

1. Quite los bucles elásticos del asiento, como se indica.

1. Lave la funda en agua fría en el ciclo delicado y déjela secar al aire. NO USE CLORO.

2. Para volver a colocar la funda, siga las instrucciones anteriores en orden inverso.

Cómo limpiar el tejido del asiento

Limpieza normal:

Para la limpieza normal, pase la aspiradora por la tela según sea necesario. Pasar la aspiradora levanta la suciedad y reduce la necesidad de una limpieza profesional. No pase un cepillo por la tela ni use el accesorio de la aspiradora con un cepillo rotativo. Pasar un cepillo podría dañar permanentemente el pelo o cambiar el carácter de la tela.

Las manchas a base de agua se pueden limpiar con un limpiador a base de agua (hecho especialmente para limpiar telas) o una solución suave de agua tibia jabonosa (alcalina y con un poquito de jabón) aplicada con un trapo limpio húmedo o esponja. Haga que el limpiador cree una capa de espuma. Nunca use agua caliente, fijará la mancha. Evite frotar.
