Extend2Fit - Asiento de coche GRACO - Manual de uso y guía de instrucciones gratis

Tipo de producto	Silla de coche convertible
Marca	Graco
Modelo	Extend2Fit
Peso del producto	Aproximadamente 9.5 kg (21 lbs)
Dimensiones (embalaje)	74 x 46 x 54 cm
Peso del niño (orientación hacia atrás)	1.8 - 22.7 kg (4 - 50 lbs)
Peso del niño (orientación hacia adelante)	10.0 - 29.5 kg (22 - 65 lbs)
Altura máxima del niño	Hasta 132 cm (52 pulgadas)
Alimentación	No requiere alimentación eléctrica
Funciones principales	Asiento convertible con panel extensible para piernas, reposacabezas ajustable, sistema LATCH para instalación
Instalación	Orientación hacia atrás y hacia adelante con cinturón de seguridad o sistema LATCH
Nivel de seguridad	Probado en choques laterales, arnés de 5 puntos, sistema de absorción de impactos
Entretiempo y limpieza	Funda lavable a máquina en ciclo suave y secar al aire; no usar lejía
Piezas desmontables	Funda desmontable, cubierta del arnés, reposacabezas ajustable
Reparabilidad	Las piezas de repuesto están disponibles a través del servicio al cliente de Graco
Garantía	Garantía limitada de 1 año
País de origen	China

Preguntas frecuentes - Extend2Fit GRACO

¿Cuáles son los límites de peso y altura para usar el asiento hacia atrás?

El asiento Extend2Fit se puede usar hacia atrás desde 1.8 kg (4 lbs) hasta 22.7 kg (50 lbs) y hasta una altura de 132 cm (52 pulgadas).

¿Se puede instalar el asiento sin el sistema LATCH?

Sí, se puede instalar con el cinturón de seguridad del vehículo tanto hacia atrás como hacia adelante. Consulte el manual para instrucciones detalladas.

¿Cómo se limpia la funda del asiento?

La funda es lavable a máquina en ciclo suave con agua fría y detergente suave. Se recomienda secar al aire libre. No use lejía ni suavizante.

¿Hasta qué edad se puede usar el asiento orientado hacia adelante?

Hacia adelante, se puede usar desde 10 kg (22 lbs) hasta 29.5 kg (65 lbs) y hasta que la parte superior de las orejas del niño llegue al borde superior del respaldo.

¿El panel extensible para piernas es obligatorio?

No es obligatorio, pero se recomienda para niños más grandes hacia atrás, ya que proporciona espacio adicional para las piernas, permitiendo un uso más prolongado en esa orientación.

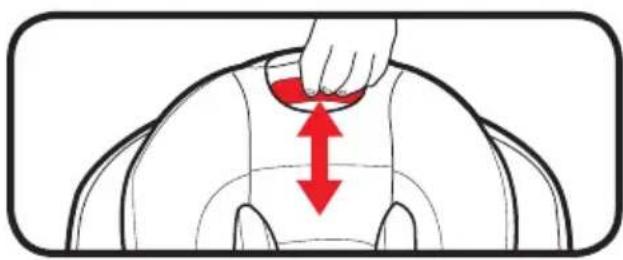

¿Cómo ajustar el reposacabezas?

El reposacabezas se ajusta tirando hacia arriba del mismo. Se engancha en varias posiciones. Asegúrese de que esté a la altura adecuada para el niño.

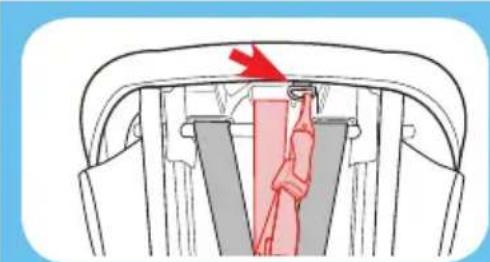

¿El asiento es reclinable?

Sí, el asiento tiene posiciones de reclinado. Para orientación hacia atrás, use la posición más reclinada; hacia adelante, use la posición más erguida para niños mayores.

¿Qué hago si el arnés está torcido?

Enderece el arnés desde la parte trasera del asiento. Asegúrese de que las correas no estén retorcidas y que la placa de ajuste esté plana.

¿Puedo usar este asiento en un avión?

Sí, el asiento está aprobado para uso en aeronaves. Sin embargo, verifique con la aerolínea antes de viajar. Se debe instalar con el cinturón de seguridad del avión.

¿Dónde puedo obtener piezas de repuesto?

Comuníquese con el servicio al cliente de Graco o visite su sitio web oficial para solicitar piezas como la funda, cubiertas del arnés o el reposacabezas.

MANUAL DE USUARIO Extend2Fit GRACO

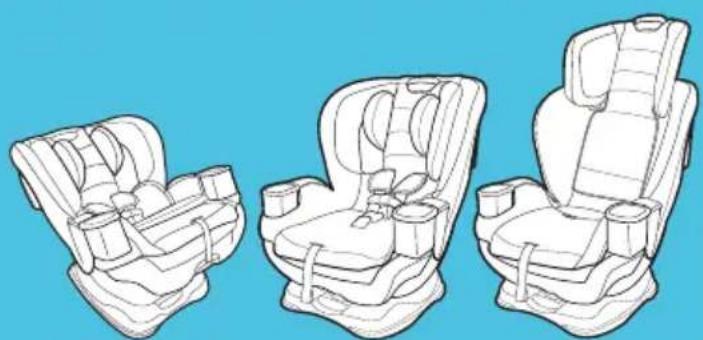

Lea este manual de instrucciones

No instale ni use este sistema de seguridad para niños hasta que haya leído y entendido las instrucciones en este manual.

NO USAR DEBIDAMENTE ESTE SISTEMA DE SEGURIDAD PARA NIÑOS AUMENTA EL RIESGO DE LESIONES GRAVES O LA MUERTE EN UN ACCIDENTE O AL DETENERSE REPENTINAMENTE.

1 Importante

Páginas 6-27

1-A Guía rápida a su manual
1-B iBienvenido a la familia Graco!
1-C Modo correcto de uso
1-D Antes de Empezar

Registre este asiento de automóvil

Si necesita ayuda

Certificación

Vida útil del asiento de automóvil

Protección del asiento del vehículo

Durante el uso en clima cálido

1-E Advertencias de seguridad

2 Característica

Páginas 28-33

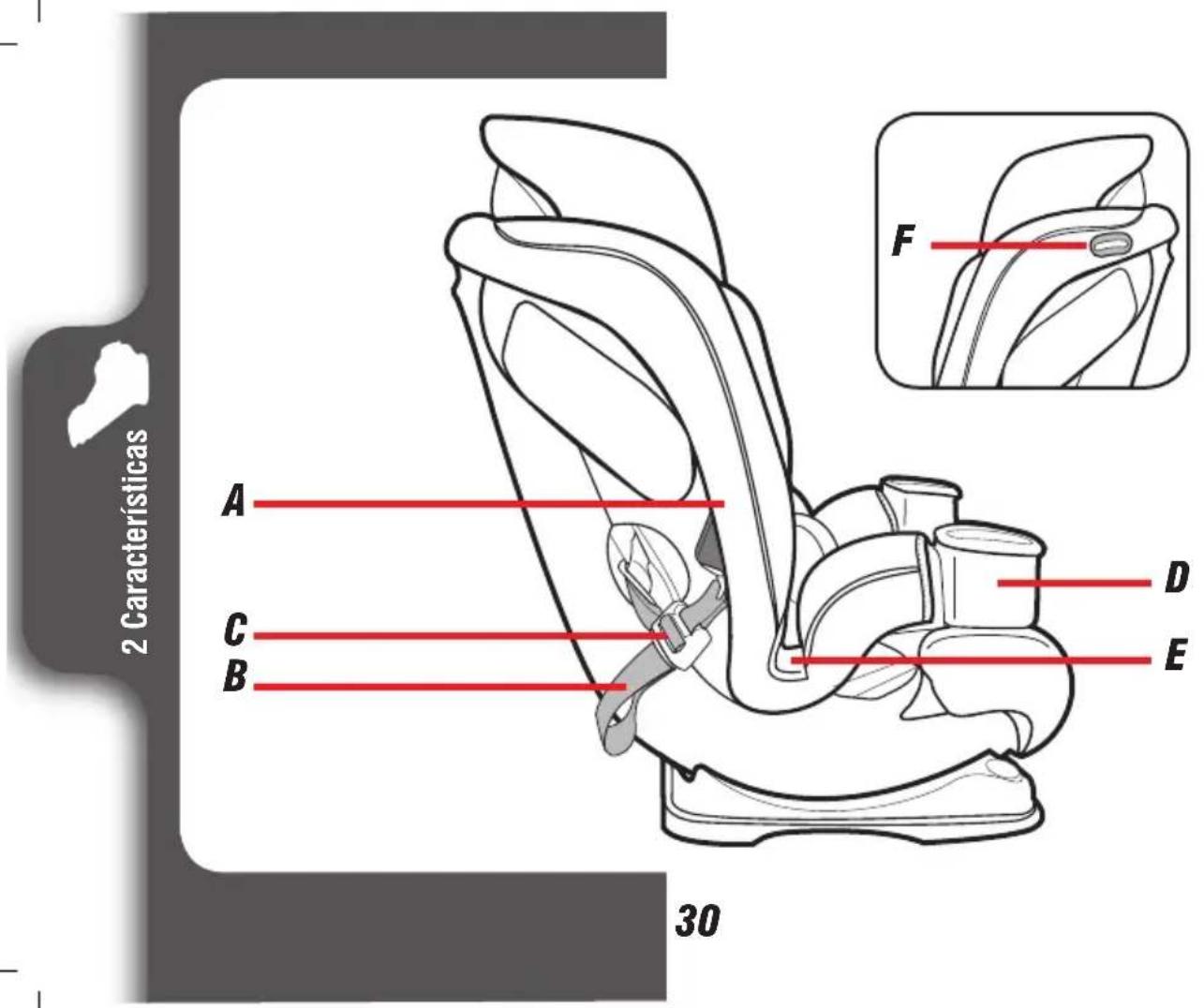

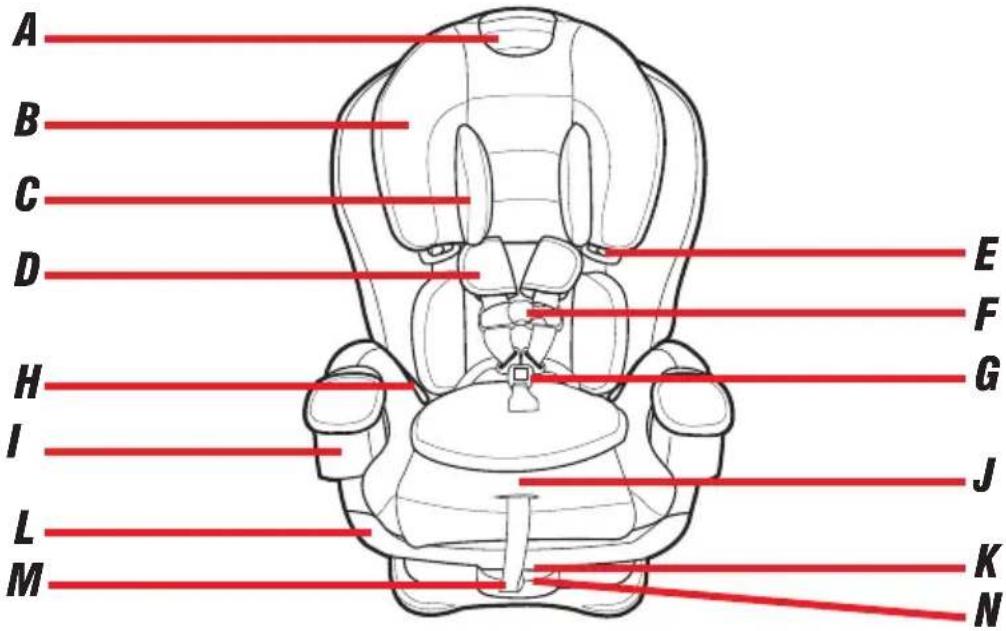

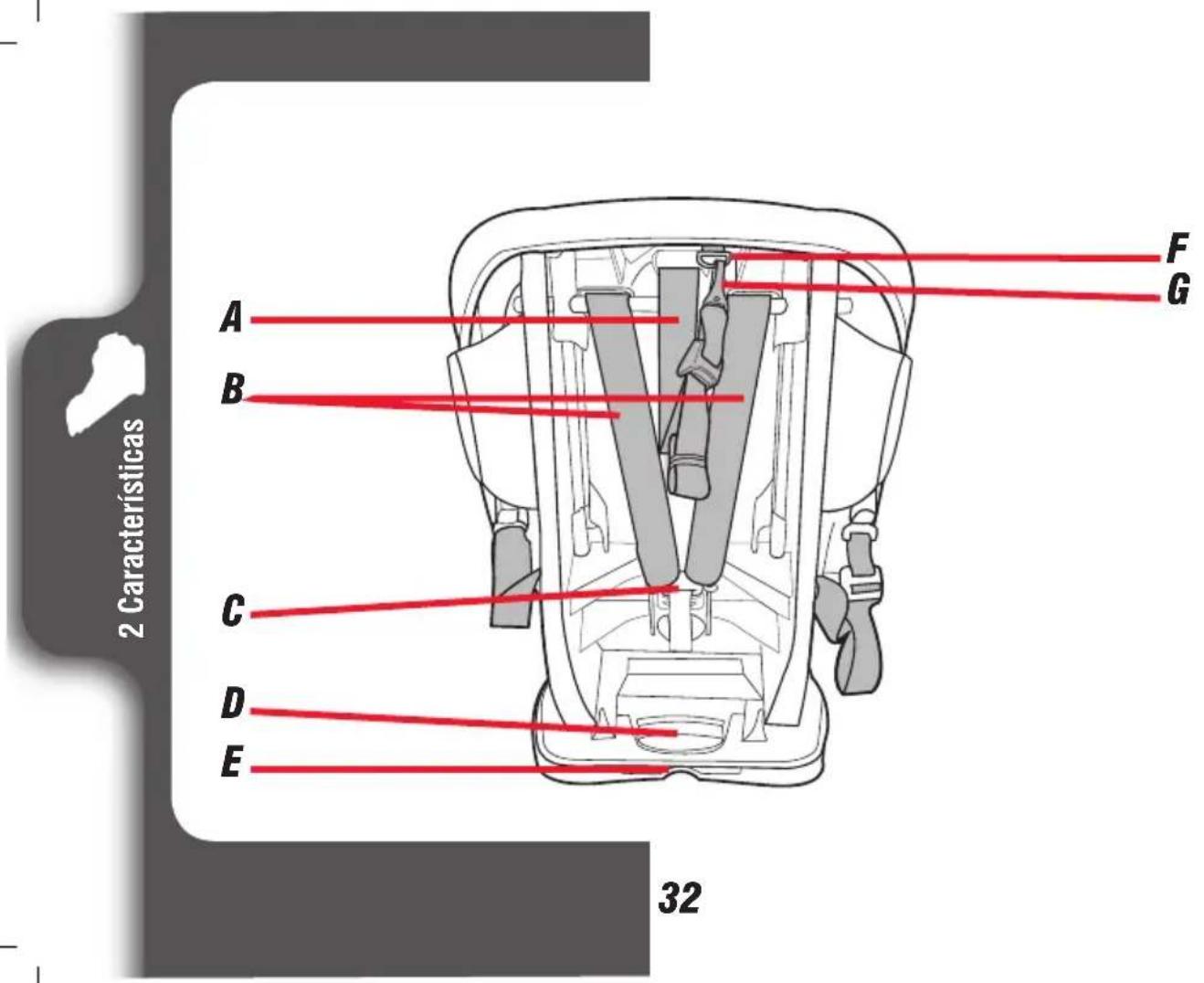

2-A Características del asiento de automóvil

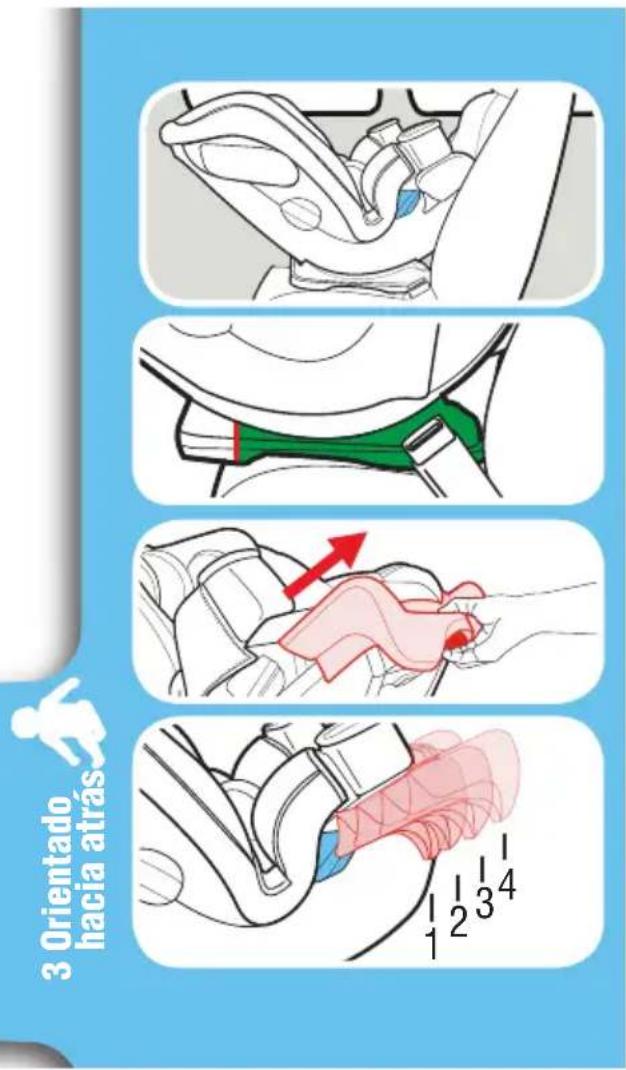

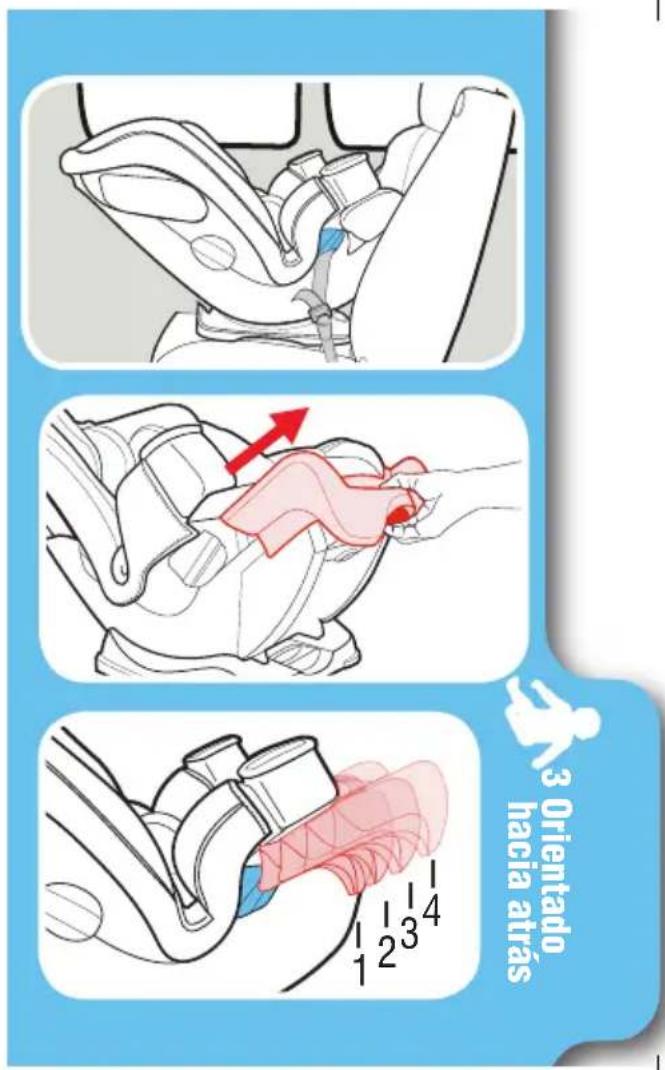

3 Orientado hacia atrás

Páginas 34-51

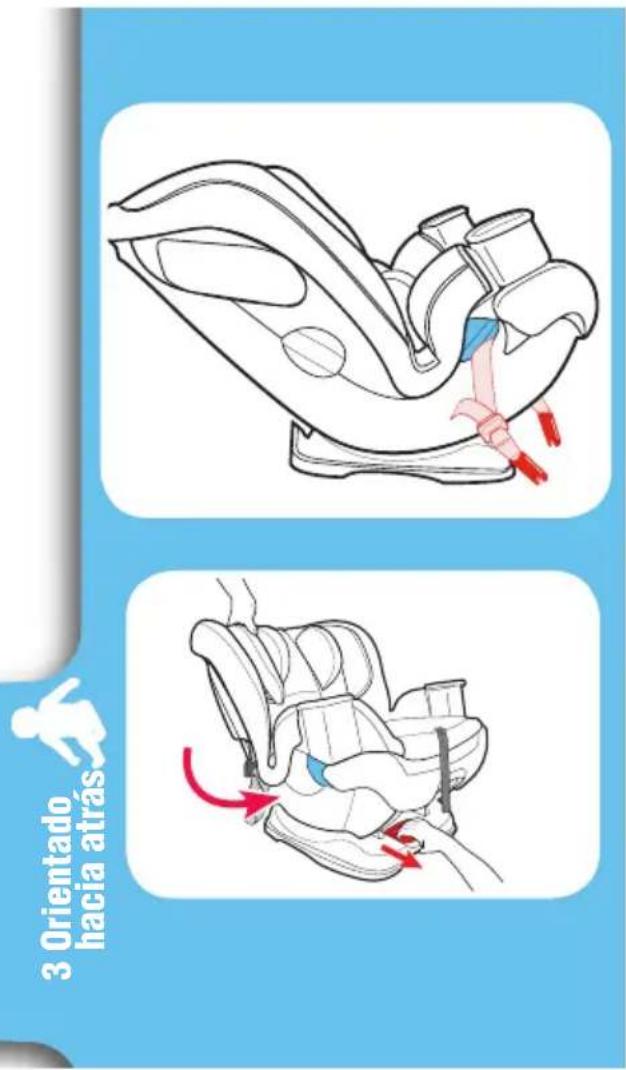

3-A Orientado Hacia Atrás

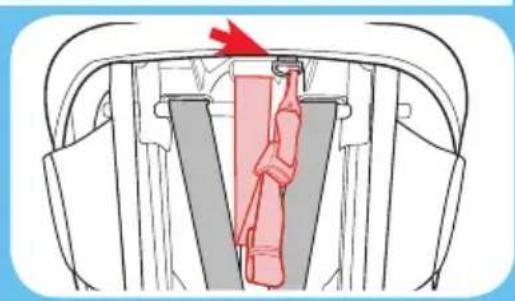

3-B Instalación Orientado Hacia Atrás con las Correas del LATCH
3-C Instalación Orientado Hacia Atrás con el Cinturón de seguridad del vehículo

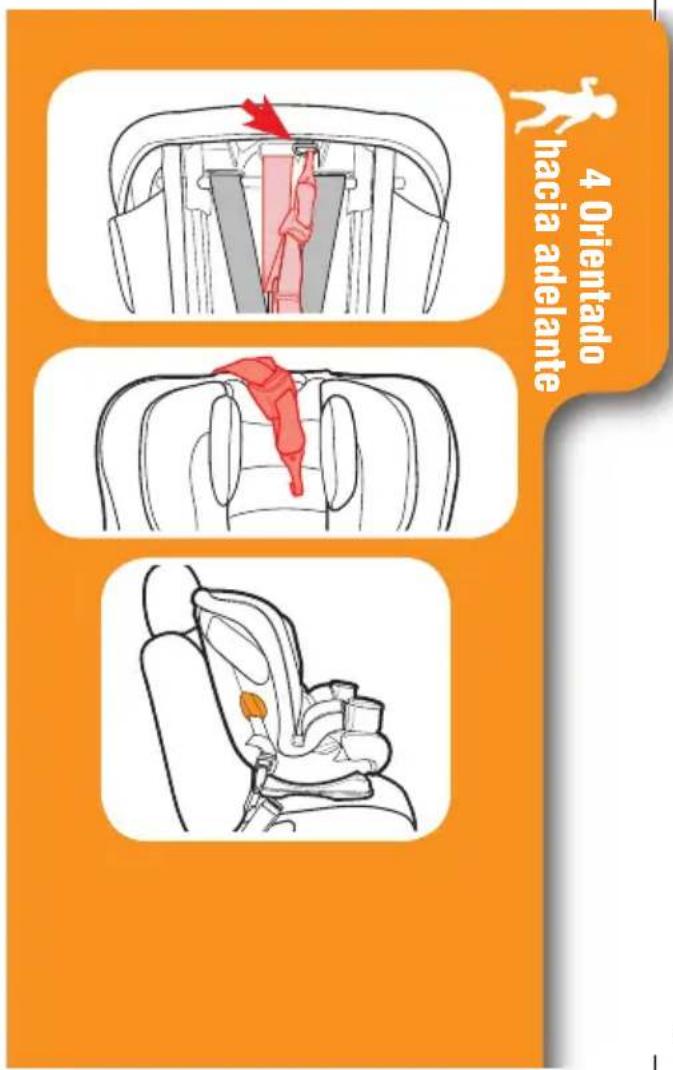

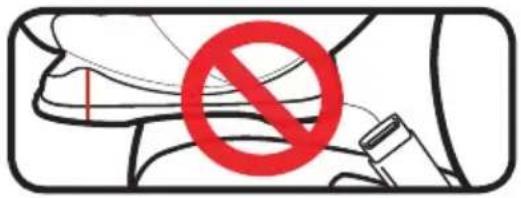

4 Orientado hacia adelante

Páginas 52-65

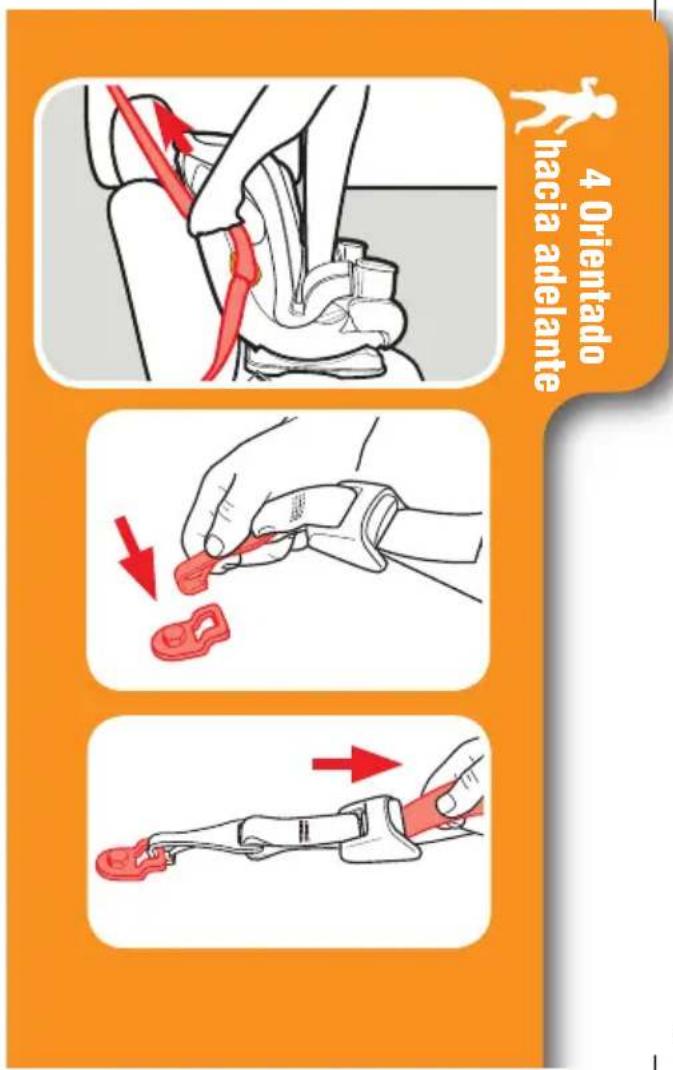

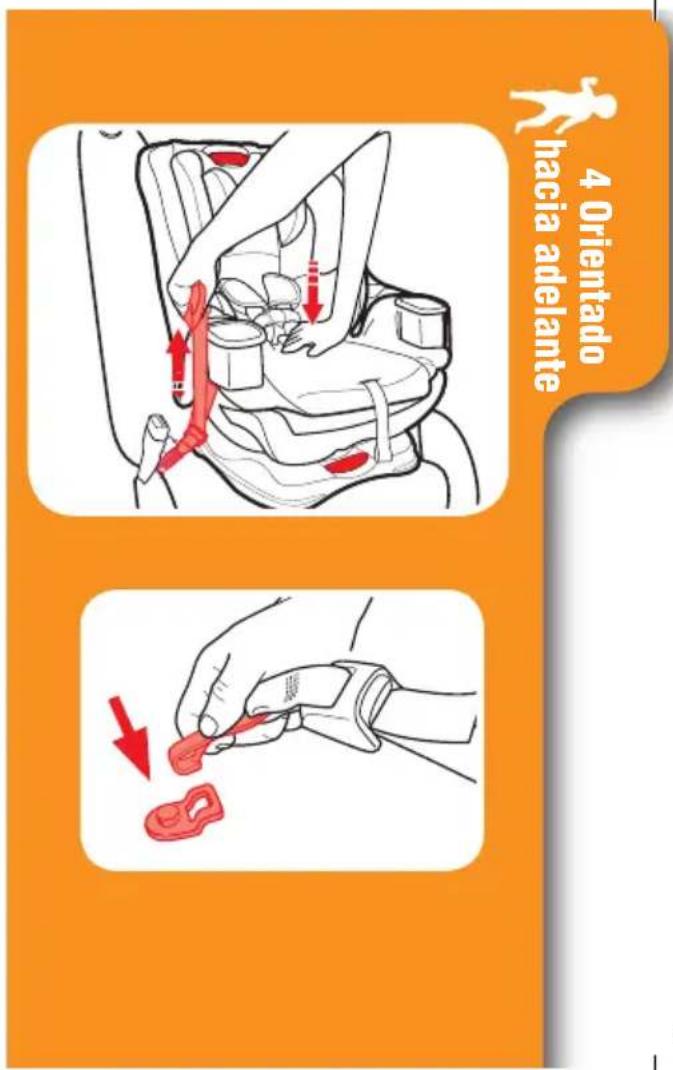

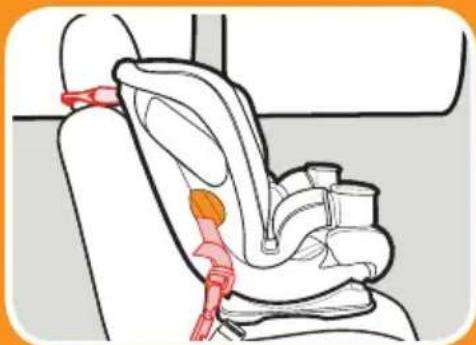

4-A Orientado Hacia Adelante

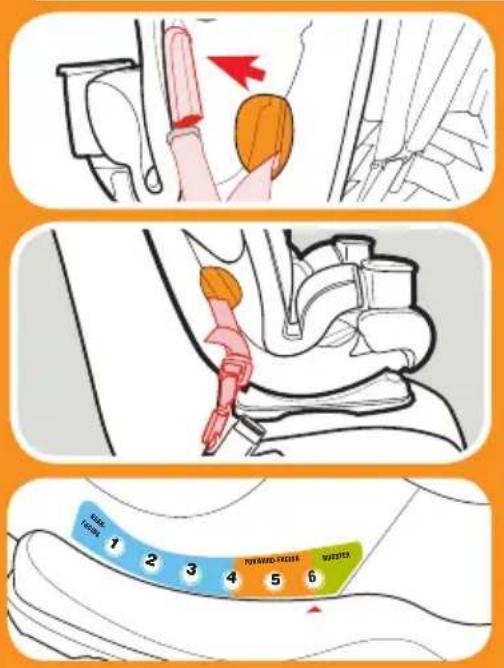

4-B Instalación Orientado Hacia Adelante con las Correas del LATCH

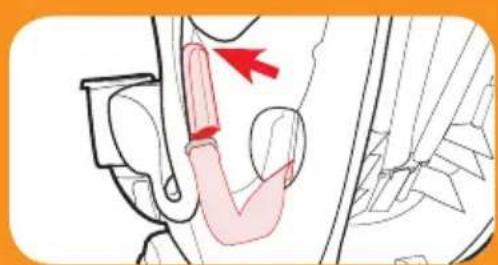

4-C Instalación Orientado Hacia Adelante con el Cinturón de seguridad del vehículo

5 Asiento elevado

Páginas 66-75

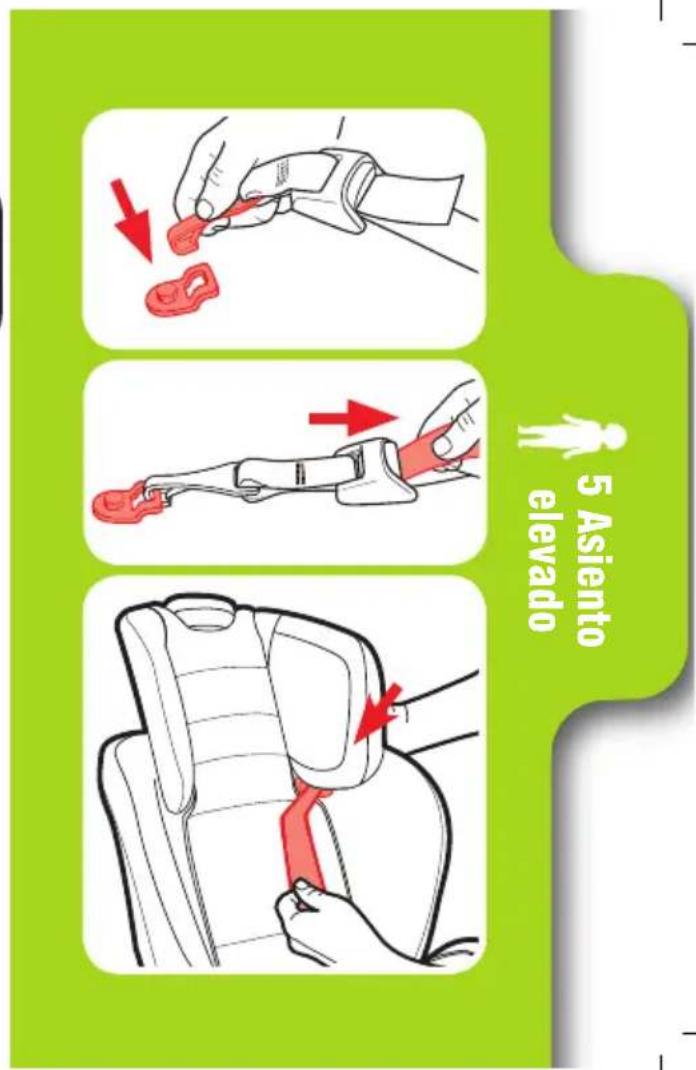

5-A Uso como asiento elevado

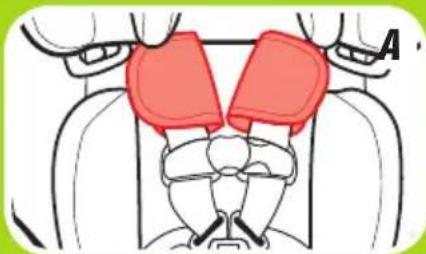

5-B Instalación del asiento elevado

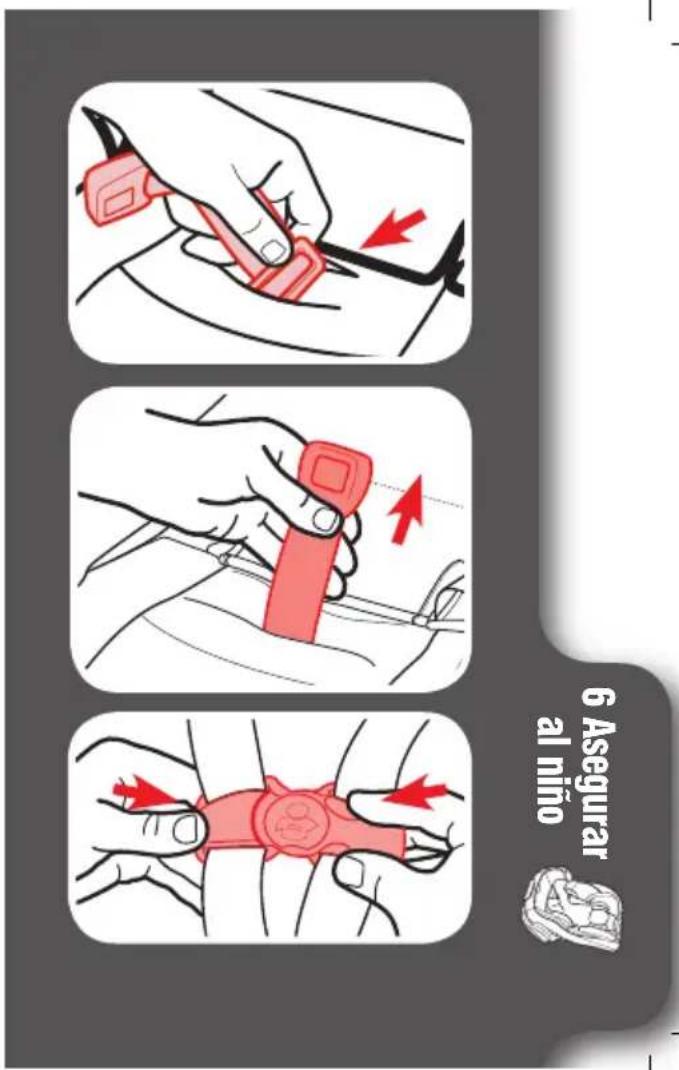

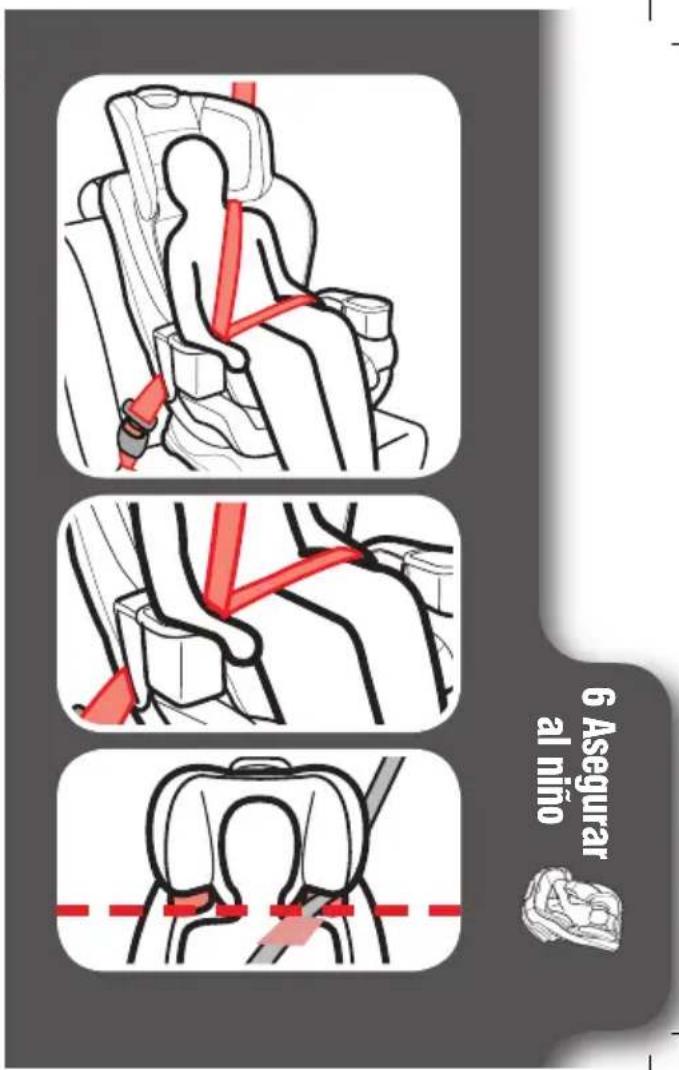

6 Asegurar al niño

Páginas 76-85

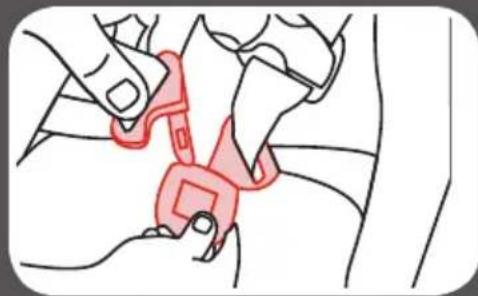

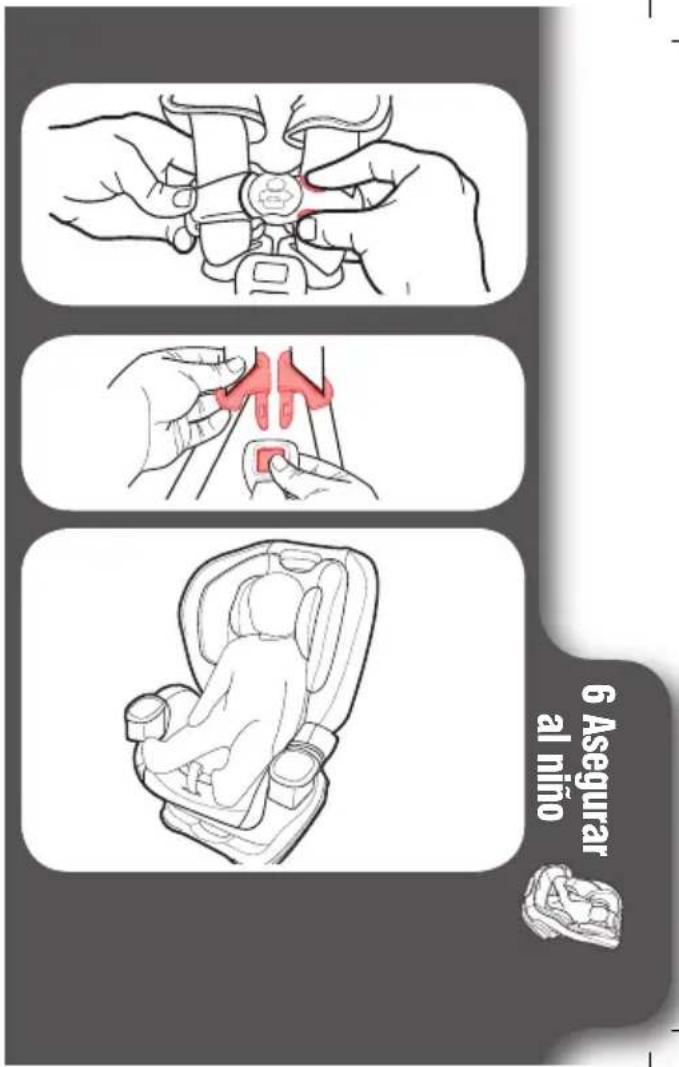

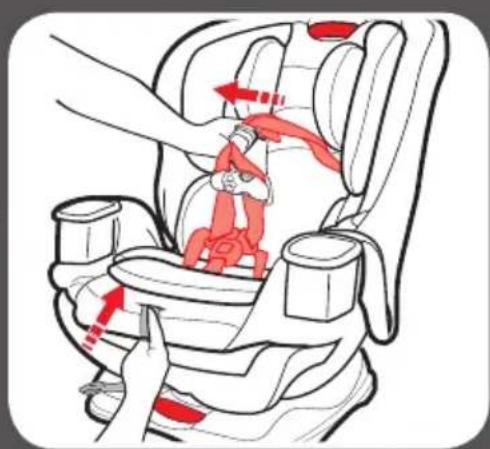

6-A Asegurar al niño con el arnés de 5 puntos

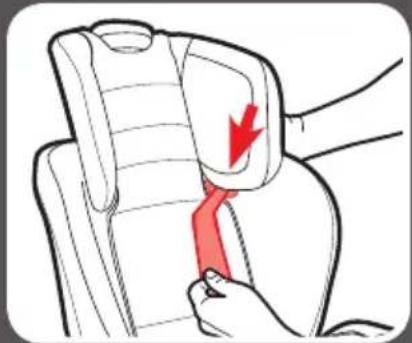

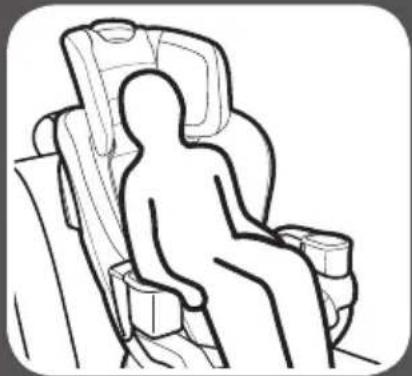

6-B gurar al niño en el asiento con respaldo

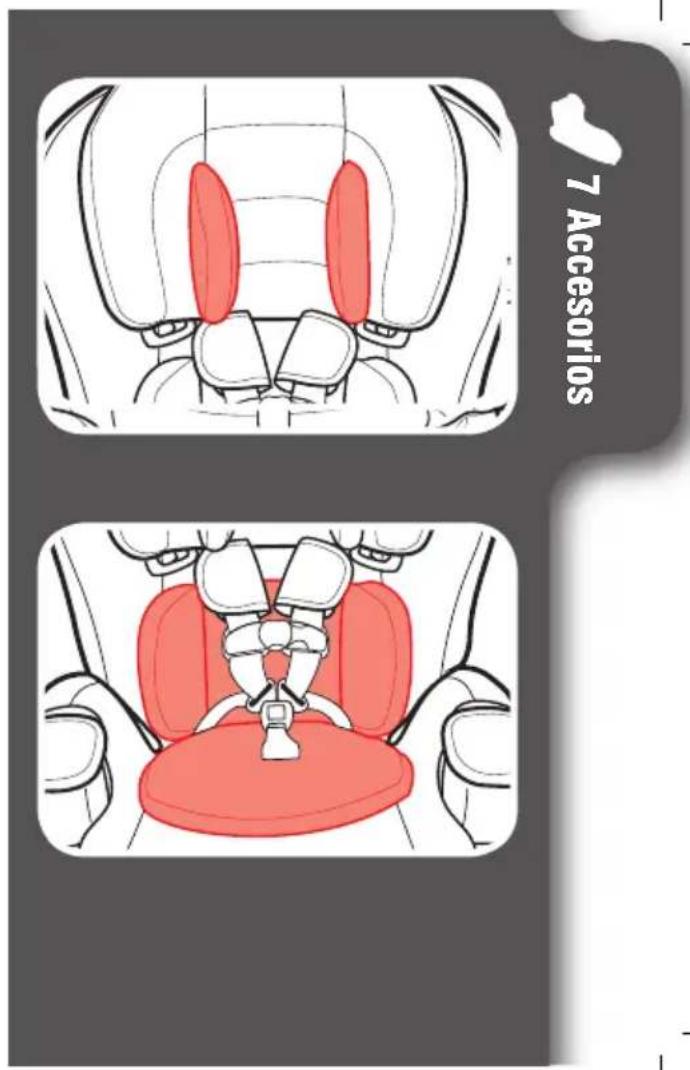

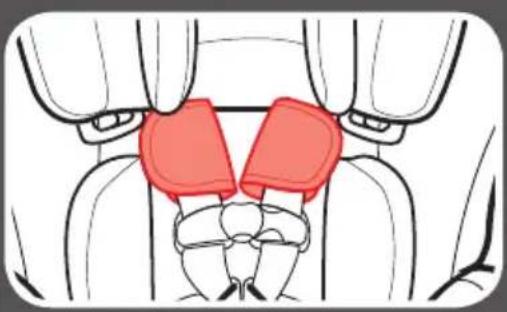

7 Accessorios

Páginas 86-87

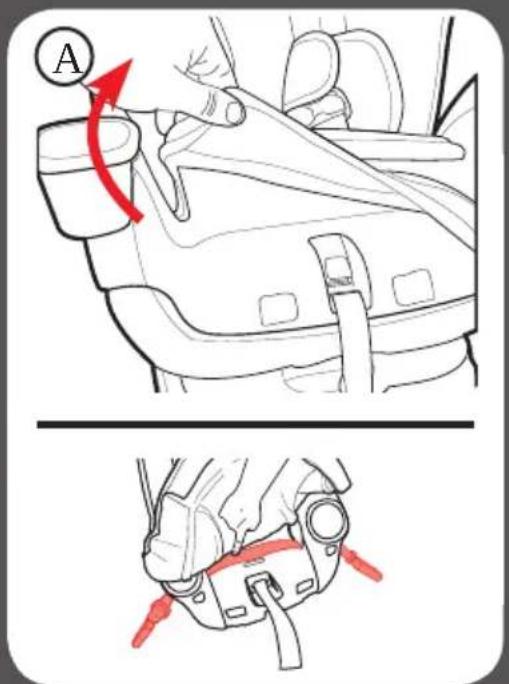

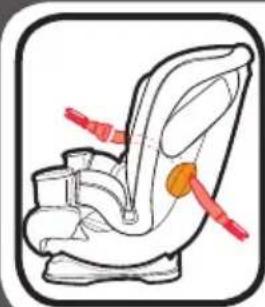

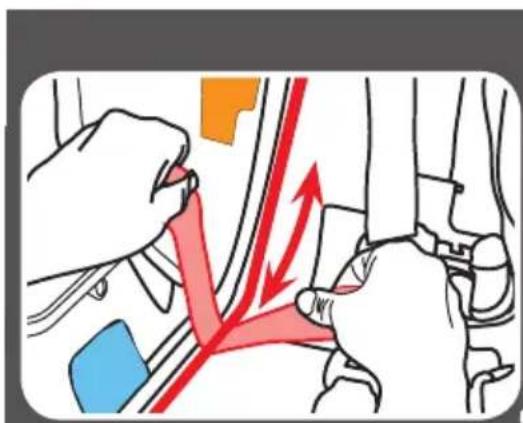

8 Mover la correa del LATCH

Páginas 88-90

9 Información adicional

Páginas 91-101

9-A Cómo sacar el LATCH y la sujeción superior
9-B Elegir la ubicación del asiento en el vehículo
9-C Lugares peligrosos para el asiento en el vehículo

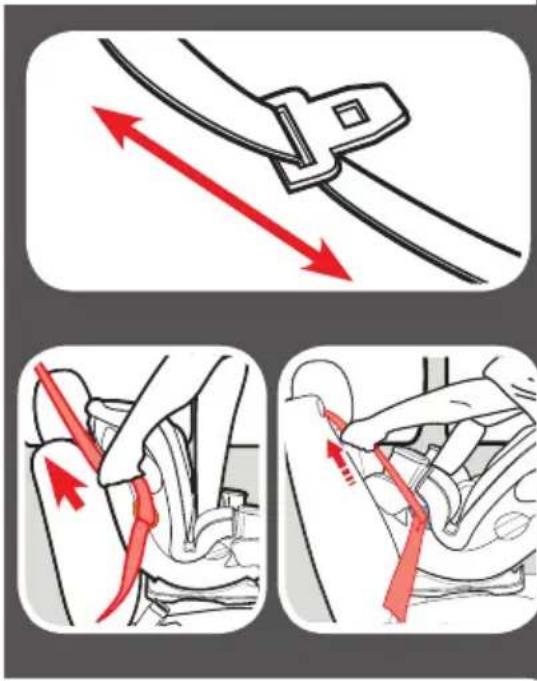

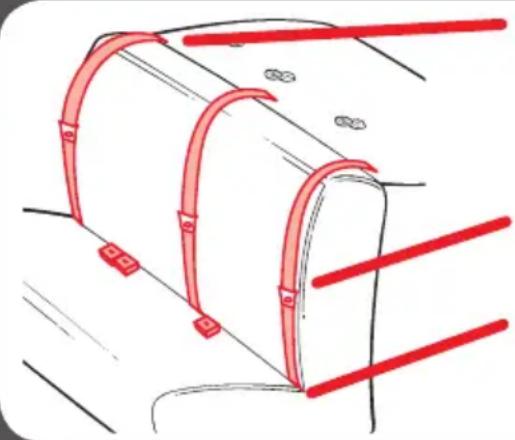

9-D Cinturones de seguridad del vehículo

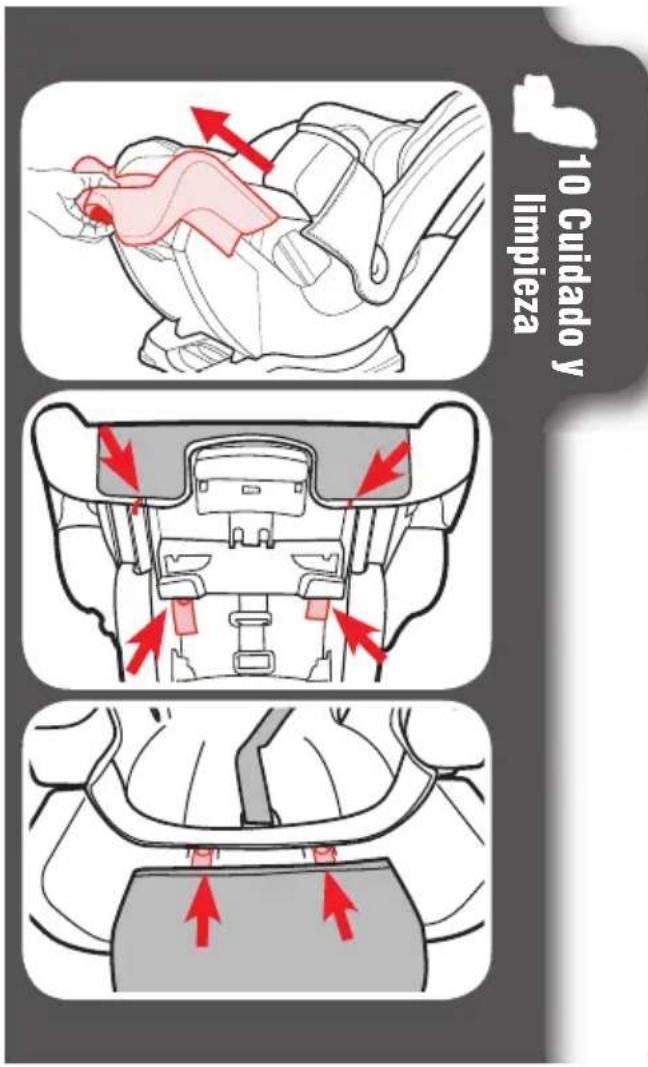

10 Limpieza de la almohadill del asiento

Páginas 102-107

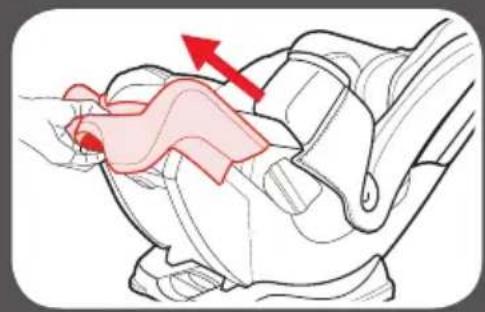

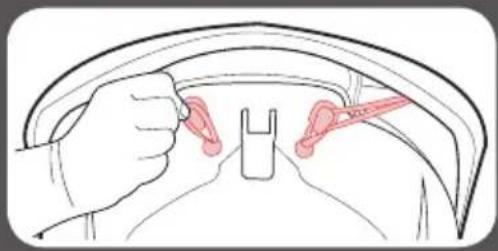

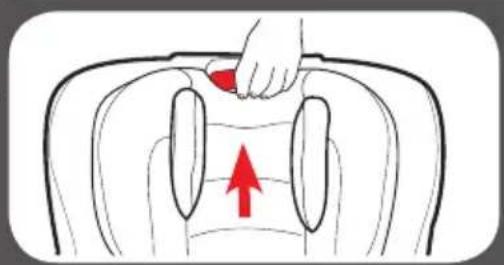

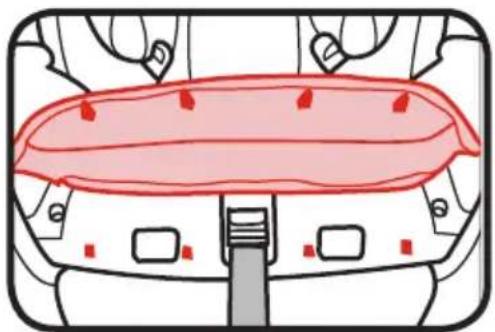

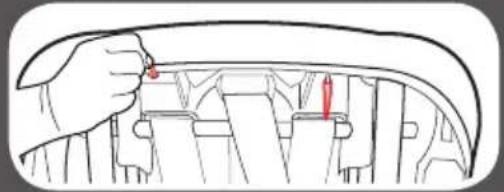

10-A Limpieza de la almohadilla del asiento

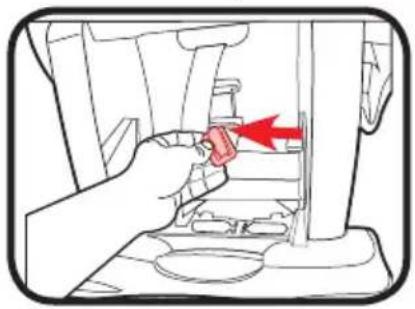

10-B Limpieza de la hebilla de la entrepierna
10-C Limpieza del arnés y de las correas del LATCH

1-A Guía rápida a su manual

Este asiento de automóvil es para niños de:

Orientado hacia atrás: 4 a 50 libras (1.8 a 22.5 kg) Orientado hacia adelante: 22 a 65 libras (10 a 30 kg) Asiento elevado: 40 a 100 lb (18.1 a 45 kg)

- Los bebés de peso inferior a 22 libras (10 kg) DEBEN usar este sistema de seguridad para niños orientado hacia atrás. Consulte la sección 1-C para obtener información adicional.

Nota: Bebés prematuros o de bajo peso al nacer podrían correr peligro adicional en un vehículo o aeronave. Según la Academia Americana de Pediatría, estos bebés podrían sufrir dificultades respiratorias si se recuestan de forma incorrecta en un asiento de automóvil. Cuando instala el asiento orientado hacia atrás, use la edad corregida para prematuros. Graco aconseja que pida a su médico o al personal del hospital que examinen a su niño y que le recomienden el asiento de automóvil adecuado o una cama para automóviles antes de que usted y su niño salgan del hospital.

Ensamblaje del Asiento de Automóvil (en modelos selectos)

Requiere que lo arme un adulto

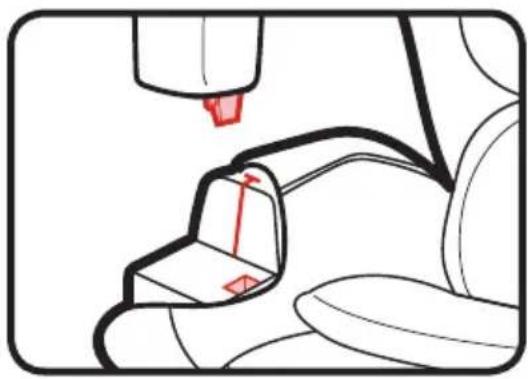

1. Instale los apoyavasos

Debe instale los apoyavasos. Alinee la ranura en T y la lengüeta lateral para que se “traben” en su lugar.

Conozca su asiento de automóvil

Consulte la sección 2-A para ver todas las características de este asiento de automóvil.

¿Qué lugar del asiento debería usar?

El mejor lugar para colocar este asiento de automóvil es uno que:

• Es el que recomienda el manual del propietario de su vehículo, y
• Resulta en una instalación segura de este asiento de automóvil.

Algunos vehículos tienen requerimientos específicos sobre dónde se puede instalar el asiento de automóvil, por lo tanto, consulte el manual del dueño de su vehículo para obtener las posiciones disponibles para el asiento, si las hay.

Consulte la sección 9-B y 9-C de este manual Y el manual del propietario de su vehículo.

Según las estadísticas de accidentes, el lugar más seguro para su niño en cualquier vehículo es el asiento trasero. El centro del asiento trasero puede ser el lugar más seguro durante un posible impacto lateral.

¿Qué método de instalación debería usar?

Esta base del asiento de automóvil para bebé se puede instalar en su vehículo usando el cinturón de seguridad del vehículo O el sistema LATCH. Ambos son igualmente seguros. NO USE LOS DOS AL MISMO TIEMPO.

Cinturón de seguridad del vehículo: Consulte la sección 9 de este manual y el manual del propietario de su vehículo para aprender cómo instalar su asiento de automóvil con las cinturones de seguridad del vehículo.

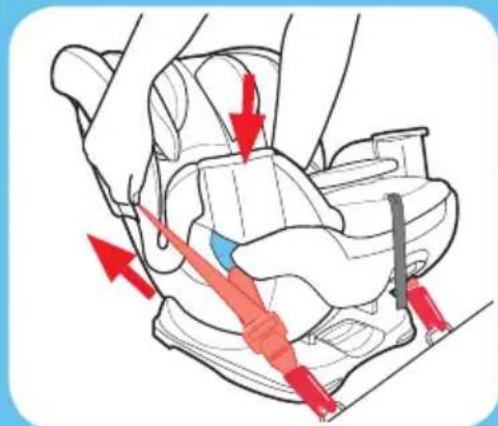

LATCH: El sistema LATCH le permite sujetar apretadamente su asiento de seguridad en el automóvil sin usar el cinturón de seguridad del vehículo y posiblemente lograr un mejor calce. Todos los vehículos modelo 2003 y más nuevos deben tener un sistema LATCH a pesar de que algunos fabricantes comenzaron a incluir el sistema LATCH antes. Los manuales del dueño de algunos vehículos emplean el término ISOFIX para identificar el sistema LATCH.

¿Qué es LATCH?

LATCH consiste en anclajes inferiores y anclajes de sujeción superiores, que están incorporados a su vehículo y ganchos que están incorporados al asiento de automóvil. Los anclajes inferiores se usan EN LUGAR DEL cinturón de seguridad del vehículo para asegurar el asiento de automóvil al vehículo. Los anclajes de sujeción superiores se usan ADEMAS de los anclajes inferiores O el cinturón de seguridad del vehículo para asegurar un asiento de automóvil orientado hacia adelante al vehículo.

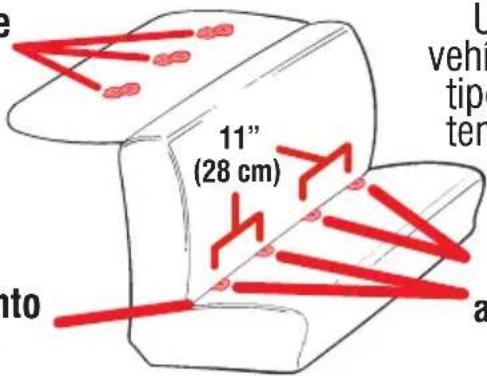

Consulte el manual del propietario de su vehículo para obtener el lugar y uso exacto.

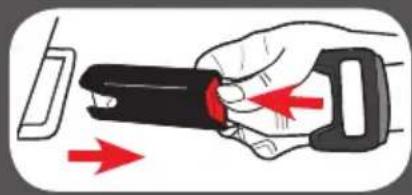

Puntos de anclaje de sujeción superiores del vehículo

Unión del asiento del vehículo

Un asiento típico de un vehículo de pasajeros. Otros tipos de vehículos podrían tener el sistema LATCH en otros lugares.

Puntos de anclaje inferiores del vehículo

Cuando instale este asiento de automóvil

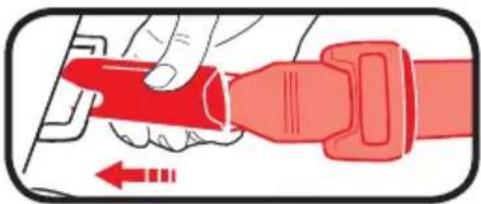

Sistema LATCH

LATCH consiste en dos anclajes inferiores, que están incorporados a su vehículo y ganchos que están incorporados al asiento de automóvil.

Consulte la sección 3-B, 4-B y 5-B de este manual Y el manual del propietario de su vehículo.

LATCH se puede utilizar solamente si el espaciamiento de anclaje LATCH es de 11 pulgadas (28 cm) desde

el centro de uno de anclaje LATCH al centro del otro anclaje LATCH

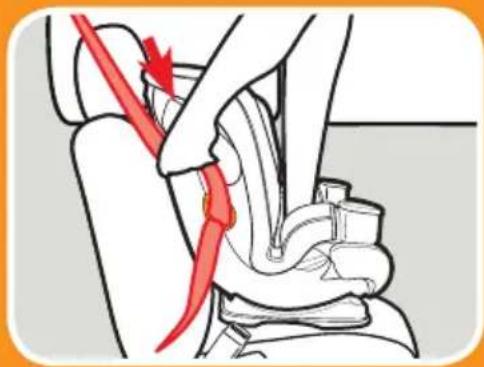

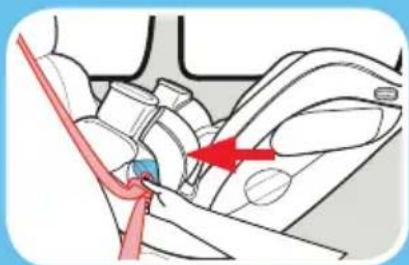

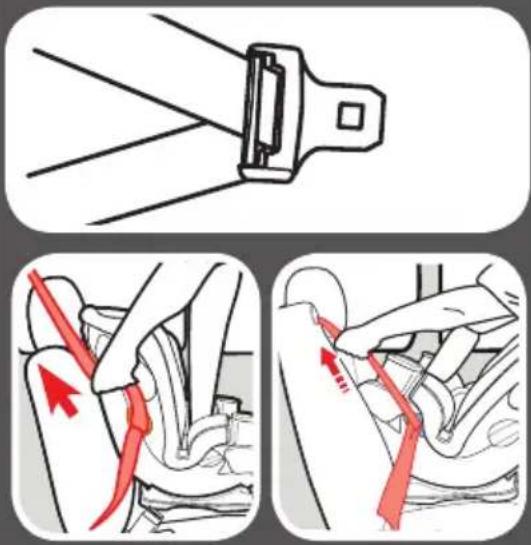

Cinturón de seguridad del vehículo

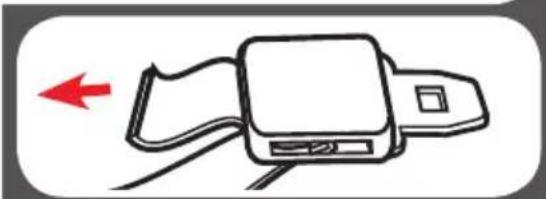

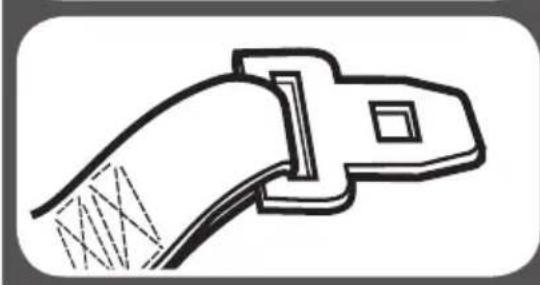

Hay dos tipos de cinturones de seguridad del vehículo que se pueden usar. El cinturón para la falda y el hombro o cinturón de seguridad solamente para la falda.

Use solamente la configuración del cinturón de seguridad para la falda y el hombro.

Consulte la sección 3-C, 4-C y 5-B de este manual Y el manual del propietario de su vehículo.

¿Permite el asiento que su niño quepa correctamente?

Para tener la seguridad de que su niño esté debidamente sujetado, consulte la sección 3, 4 y 5 para entender todas las medidas que debe tomar para ajustar correctamente el asiento de automóvil para que quepa su niño.

Para orientado hacia atrás, usted necesita ajustar:

Altura del arnés(A)

Las correas del arnés al nivel de o apenas por debajo de los hombros del niño. Parte superior de la cabeza debe ser 1 pulgada (2.5 cm) por debajo de la palanca de ajuste del reposacabeza (B). Revise la sección 6.

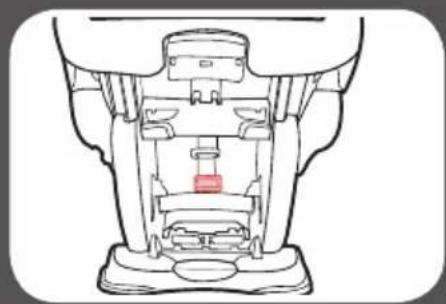

Posición de la hebilla (C)

La ranura correcta es la qué está más cerca de su niño sin estar debajo de él. Revise la sección 6.

Tensión del arnés (D)

Si sus dedos pueden deslizarse de las correas del arnés sin apretar las correas, está tensionado lo suficiente. Revise la sección 6.

Para orientado hacia adelante, usted necesita ajustar:

Altura del arnés orientado hacia adelante (A)

Las correas del arnés al nivel de o apenas por arriba de los hombros del niño. Parte superior de las orejas del niño por debajo de la parte superior de la apoyacabeza (B). Revise la sección 6.

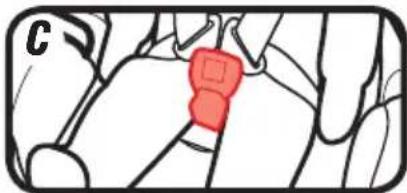

Posición de la hebilla (C)

La ranura correcta es la qué está más cerca de su niño sin estar debajo de él. Revise la sección 6.

Tensión del arnés (D)

Si sus dedos pueden deslizarse de las correas del arnés sin apretar las correas, está tensionado lo suficiente. Revise la sección 6.

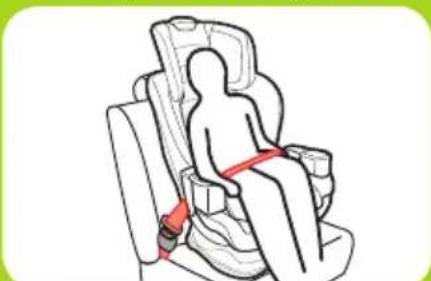

Para el asiento para niños, necesita ajustar:

Use el cinturón para la falda y el hombro solamente

Posición del cinturón para la falda

El cinturón para la falda debe estar en frente del apoyabrazos y pasar a través de las caderas y los muslos de su niño.

Posición del cinturón para el hombro

El cinturón para el hombro debe cruzar el hombro entre el cuello y el borde del hombro.

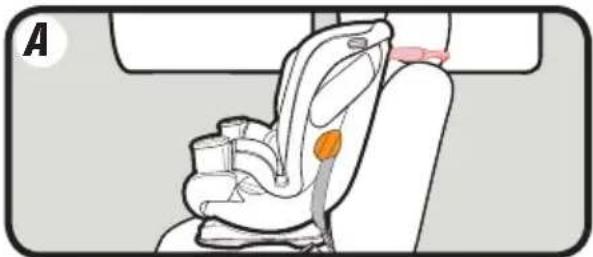

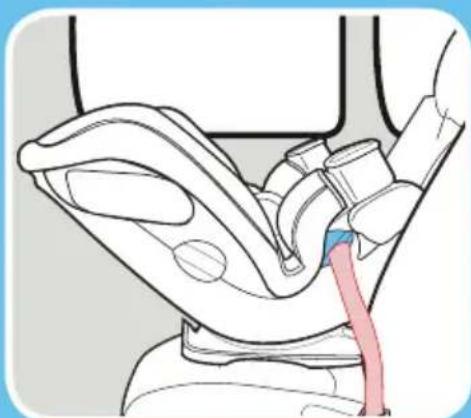

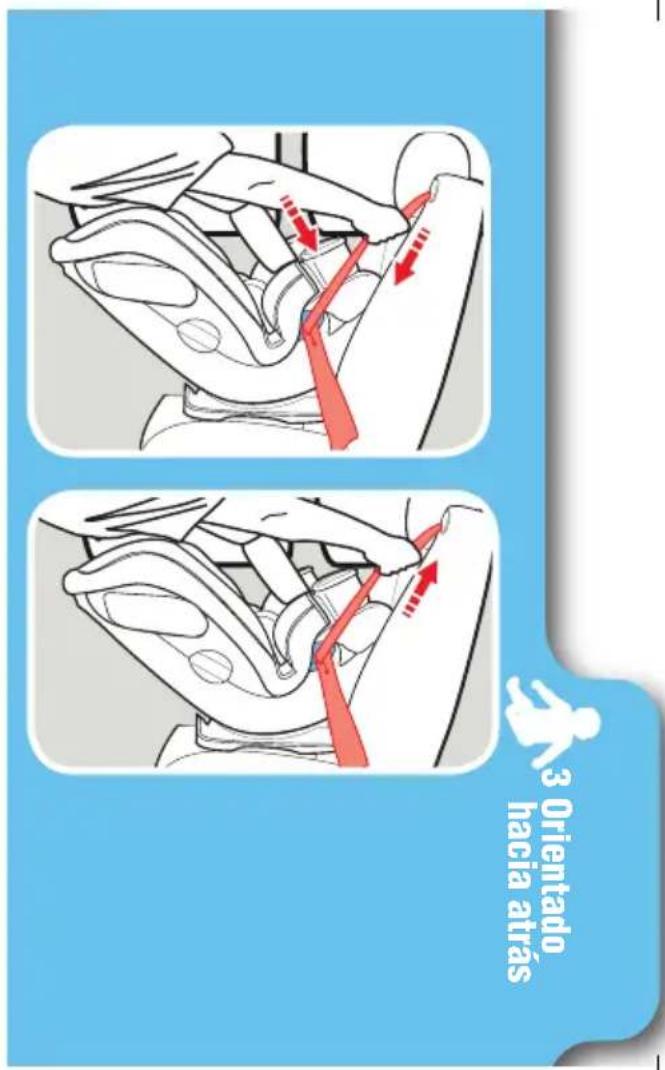

Instalación orientado hacia atrás

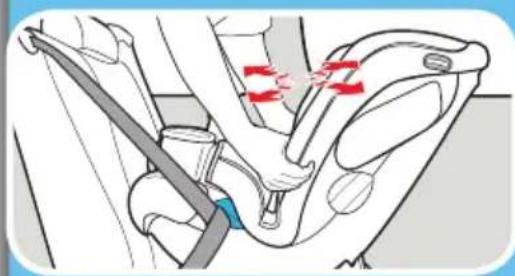

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón (A)

Revise la sección 3

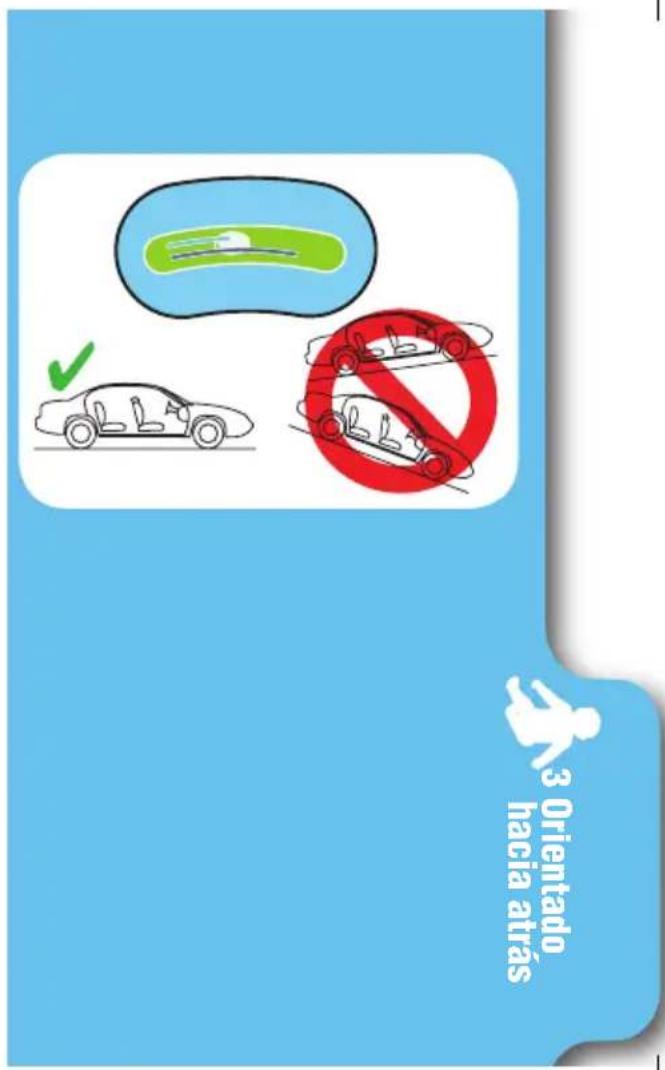

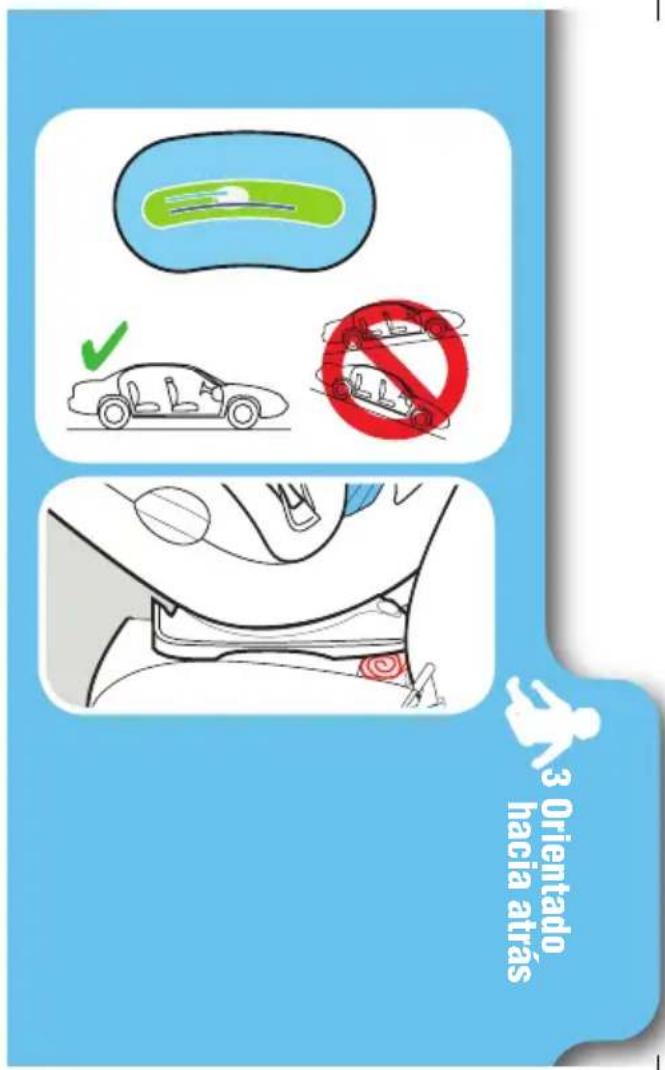

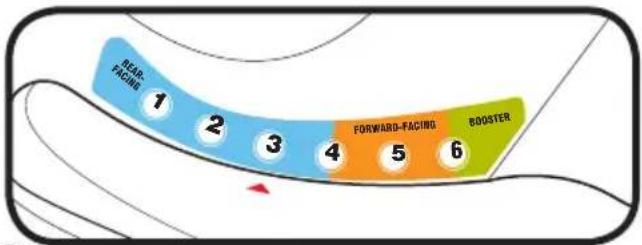

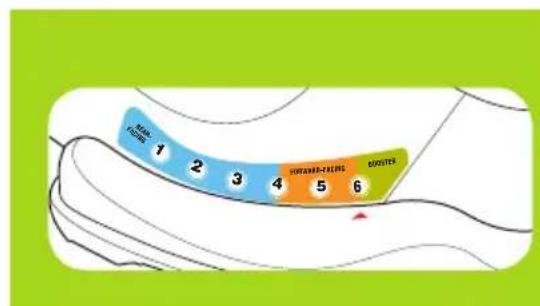

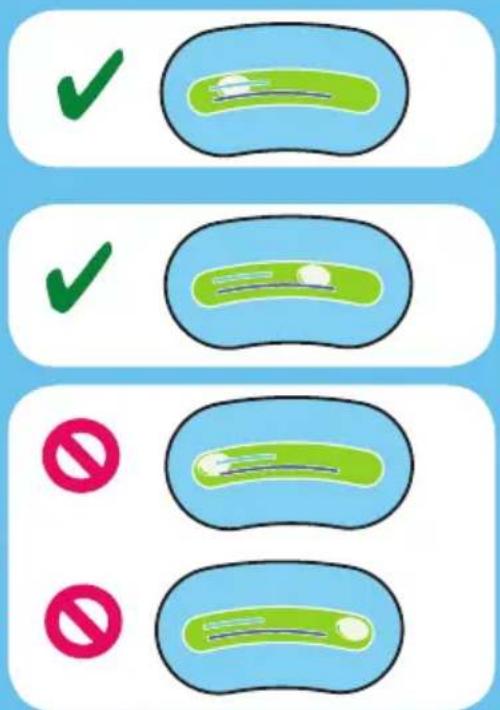

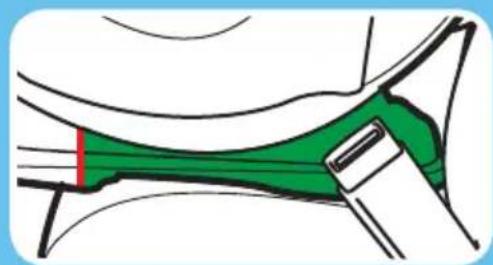

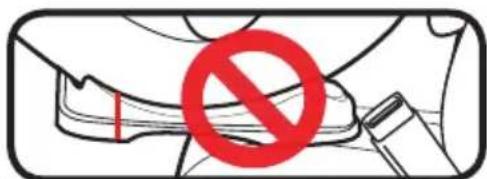

Verifique el indicador del nivel (B)

Revisé la sección 3

Las correas del arnés al nivel de o apenas por debajo de los hombros del niño (C)

Revise la sección 6

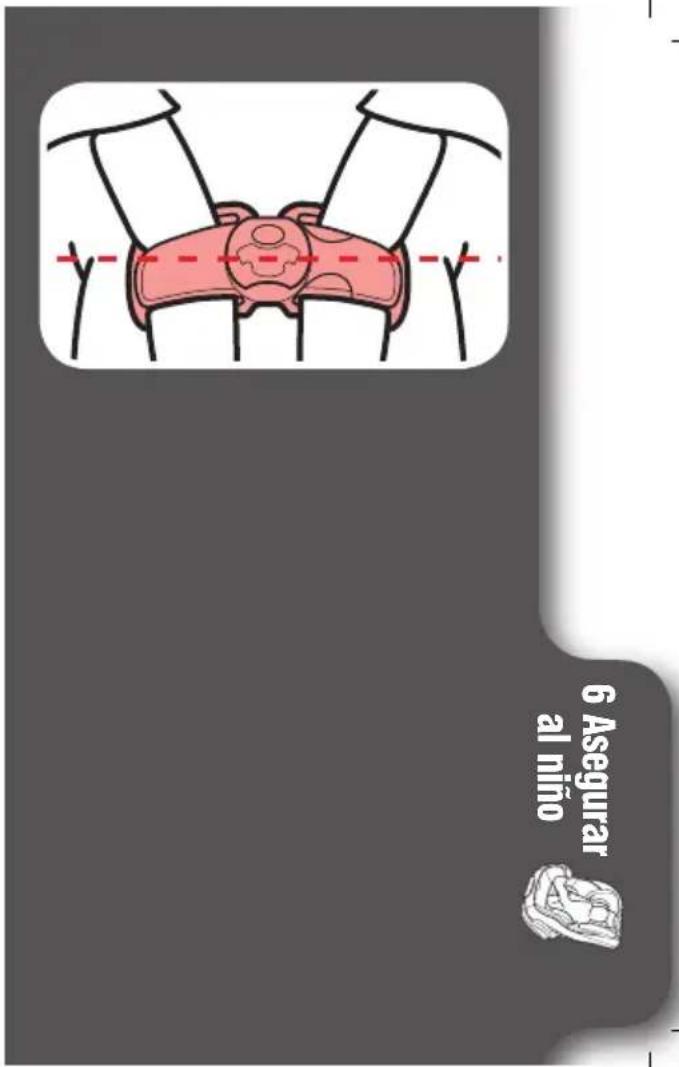

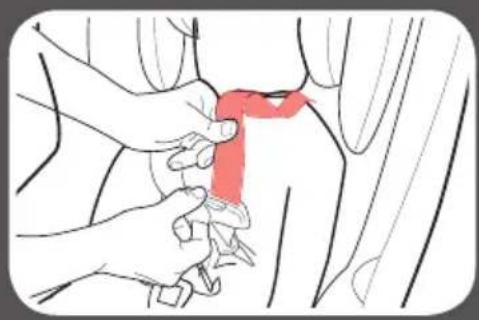

Presilla del pecho al nivel de las axilas del niño (D)

Revise la sección 6

No puede apretar las correas del arnés al nivel de los hombros (E)

Revise la sección 6

B C

D E

Instalación orientado hacia atrás

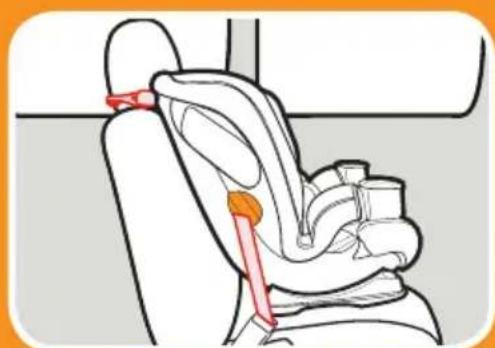

Use la correa de sujeción superior cuando está orientado hacia adelante (A) Cuando se utiliza correcta, el anclaje de sujeción superior ayuda a reducir el riesgo de lesiones en un accidente o al detenerse repentinamente. Revise la sección 4

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón (B) Revise la sección 4 Las correas del arnés al nivel de apenas por arriba de los hombros del niño (C) Revise la sección 6

Presilla del pecho al nivel de las axilas del niño (D) Revise la sección 6 No puede apretar las correas del arnés al nivel de los hombros (E) Revise la sección 6

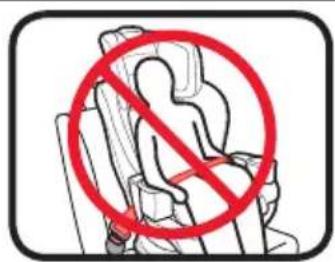

Nunca use solamente el cinturón para la falda

Consulte la sección 5.

Cinturón para la falda en frente del apoyabrazos y que cruza bajo en las caderas y los muslos

Consulte la sección 5.

El cinturón para el hombro cruza el hombro, entre el cuello y el borde del hombro

Consulte la sección 5.

1-B ¡Bienvenido a la familia Graco!

La seguridad de su niño depende de usted. Ningún asiento de automóvil garantiza la protección contra lesiones en toda situación, pero su utilización correcta ayuda a reducir el riesgo de lesiones graves o la muerte.

Aunque parezca fácil determinar cómo usar este asiento de automóvil por su cuenta, debe seguir las instrucciones detalladas en este manual de instrucciones para asegurar que los pasos que siguen se cumplen correctamente.

1-C Modo correcto de uso

4 libras(1.8 kg)	22 libras(10 kg)	40 libras(18.1 kg)	50 libras(22.5 kg)	65 libras(30 kg)	100 libras(45 kg)
Orientado hacia atrás con arnés de 5 puntos4-22 libras (1.8 a 10 kg) y menos de 1 añoDEBE estar orientado hacia atrás.22-50 libras (10 a 22.5 kg) PUEDEN estarorientados hacia atrás. *
Orientado hacia adelante con arnés de 5puntos: 22-50 libras (10 a 22.5 kg) y puedesentirse verticalmente sin ayuda PUEDE estarorientado hacia adelante. 50-65 libras (22.5 a30 kg) DEBEN estar orientados hacia adelante.*
Asiento elevado con cinturón de seguridad del vehículopara el hombro y la falda 40 a 65 libras (18.1 a 30 kg)PUEDE estar en modo Asiento elevado. Más de 65 libras(30 kg) DEBE estar en modo de Asiento elevado.*

*Consulte las normas de su estado y las recomendaciones de la AAP/NHTSA. Vea la página 25.

1-D Antes de empezar

Registre este sistema de seguridad para niños

Por favor, llene la tarjeta de registro con franqueo prepagado sujetada al arnés y envíela hoy mismo por correo o registrese en línea en www.gracobaby.com/carseatregistration.

Los sistemas de seguridad para niños pueden ser retirados del mercado por problemas de seguridad. Debe registrar este sistema para que lo podamos contactar en dicho caso. Envíe su nombre, dirección y el número del modelo del sistema y la fecha de fabricación a:

o llame al 1-800-345-4109

o inscríbase en línea en www.gracobaby.com/carseatregistration

Para obtener información sobre el retiro del mercado, llame a la línea gratuita de información de seguridad del vehículo automotor del Gobierno de EE.UU. al 1-888-327-4236 (TTY: 1-800-424-9153) o visite http://www.NHTSA.gov.

Como referencia futura o si cambia de dirección, registro el nombre del modelo, número del modelo, fecha de fabricación y fecha de compra de este asiento de automóvil en el lugar que sigue. Puede encontrar esta información en la tarjeta de registro si todavía la tiene o en la etiqueta con la fecha que está en el respaldo del asiento de automóvil.

Nombre del modelo ____

Número de modelo

Fecha de fabricación ____

Fecha de compra ____

Si necesita ayuda

En los EE.UU., por favor, comuníquese con nuestro Departamento de Servicio al Cliente con cualquier pregunta que pudiera tener sobre piezas, uso o mantenimiento. Cuando se comunica con nosotros, por favor tenga listo el número de modelo y la fecha de fabricación para que lo podamos ayudar más eficientemente. Estos números pueden encontrarse en una etiqueta ubicada en el respaldo de su asiento de automóvil.

Para recursos adicionales o para que un técnico en seguridad de pasajeros infantiles inspeccione su asiento, por favor visite los siguientes sitios Web:

www.nhtsa.gov • www.seatcheck.org • www.safekids.org

Certificación

Este sistema de seguridad para niños cumple con o excede todos los requisitos requeridos por la Norma Federal 213 de Seguridad de Automóviles para uso en automóviles.

Este sistema de seguridad para niños está certificado para su uso en aeronaves. Usar solamente en asientos de aeronave orientados hacia adelante. Seguir las instrucciones para instalación en el vehículo. Para la instalación orientados hacia atrás consulte la sección 3 - C y 9 - D instalación de Cinturón de seguridad del vehículo para la falda. Para la instalación orientados hacia adelante consulte la sección 4 - C y 9 - D instalación de Cinturón de seguridad del vehículo para la falda, pero no utilice la anclaje superior.

Este sistema de seguridad para niños NO está certificado para su uso en aeronaves cuando se usa como asiento porque las aeronaves no tienen cinturones para los hombros.

Vida útil del asiento de automóvil

DEJE de usar este asiento de automóvil y recíclelo 10 años después de la fecha de fabricación. Busque la etiqueta en el respaldo del asiento de automóvil.

Graco Children's Products Inc. aconseja no prestar ni transferir un asiento de automóvil a menos que usted conozca la historia completa del producto. Tampoco aconsejamos la compra de un asiento de automóvil de segunda mano.

Protección del asiento del vehículo

Proteja el asiento del vehículo. Use una alfombrilla, una toalla o una manta fina debajo y detrás del asiento de automóvil.

Uso durante clima cálido

Las piezas del asiento de automóvil se pueden calentar mucho cuando están bajo el sol o cuando hace calor. Para evitar quemaduras, compruebe siempre la temperatura del asiento antes de sentar al niño.

1-E Advertencias de seguridad

Ningún asiento de automóvil garantiza la protección contra lesiones en toda situación, pero su utilización correcta ayuda a reducir el riesgo de lesiones graves o la muerte. LEA ESTE MANUAL CON ATENCION.

iADVERTENCIA!

No cumplir estas instrucciones y las de las etiquetas del sistema de seguridad para niños podría causar el choque del niño contra el interior del vehículo durante una parada repentina o un accidente.

! NUNCA PONGA ESTE SISTEMA DE SEGURIDAD PARA NIÑOS ORIENTADO HACIA ATRÁS EN UN LUGAR DEL ASIENTO DEL VEHÍCULO EQUIPADO CON UNA BOLSA DE AIRE DELANTERA ACTIVA.

Si la bolsa de aire se infla, puede golpear al niño y al asiento de automóvil con mucha fuerza y causar lesiones graves o la muerte de su niño.

! Consulte el manual del dueño de su vehículo para obtener más información sobre las bolsas de aire y el uso de un asiento de automóvil.
! Si su vehículo no tiene un asiento trasero, consulte el manual del dueño de su vehículo.

! La Academia Norteamericana de Pediatras (AAP por sus siglas en inglés) y la Administración Nacional de Seguridad en Carreteras (NHTSA por sus siglas en inglés) recomiendan que los niños viajen orientados hacia atrás hasta los 2 años o hasta que alcancen la altura o el peso máximo para sentarse orientados hacia atrás que corresponde con su asiento, y que cuando se sienten orientados hacia adelante, los niños usen el sistema del arnés incorporado siempre que sea posible hasta que alcancen la altura o el peso máximo para sentarse orientados hacia adelante que corresponden con su asiento de automóvil. Después de alcanzar la altura o el peso máximopara sentarse orientados hacia adelante , también recomiendan que los niños de 4 pies 9 pulgadas de alto o menos viajen en un asiento con cinturón de seguridad.

! Elija el modo de empleo correcto para el asiento de automóvil de acuerdo al tamaño de su niño. Los niños que pesan menos de 22 libras (10 kg) DEBEN usar este asiento de automóvil orientado hacia atrás.

! Elija el lugar adecuado para el asiento de automóvil en su vehículo.

! Sujete el asiento de automóvil con el cinturón de seguridad del vehículo o el sistema LATCH que se ha colocado correctamente según las indicaciones en este manual.

! El sistema de cinturones de seguridad del vehículo DEBE sujetar firmemente el asiento de automóvil. No todos los cinturones de seguridad de todos los vehículos se pueden utilizar con un asiento de automóvil.
! Si el cinturón de seguridad del vehículo no sujeta firmemente el asiento de automóvil, lea la sección 9-D “cinturones de seguridad del vehículo” y el manual del dueño de su vehículo.
! Sujete siempre el asiento de automóvil con el sistema LATCH o el cinturón de seguridad del vehículo, incluso cuando esté desocupado. En un accidente, un asiento de automóvil sin sujetar puede lastimar a los pasajeros.
! Se debe reemplazar el asiento de automóvil tras haber sido sometido a un accidente. ¡NO lo use de nuevo! Un accidente podría causar daños ocultos y su utilización repetida podría causar lesiones graves o la muerte.
! NO use el asiento de automóvil si ha resultado dañado o si faltan piezas.
! NO use accesorios o repuestos que no sean los que son provistos por Graco. Su uso podría alterar el rendimiento del asiento de automóvil.

! NO retire el sistema LATCH del asiento de automóvil. Si usa el cinturón de seguridad del vehículo para sujetar el asiento de automóvil, debe almacenar los conectores del sistema LATCH.
! Nunca deje al niño solo, inclusive cuando duerme. El niño podría enredarse en las correas del arnés y estrangularse o asfixiarse.
! Nunca deje al niño solo, inclusive cuando duerme. El niño podría enredarse en las correas del arnés y estrangularse o asfixiarse.
! El asiento de automóvil orientado hacia atrás debe nivelarse correctamente:

- Una posición demasiado reclinada podría causar lesiones o la eyección del asiento.

- Una posición demasiado vertical podría causar dificultad respiratoria.

! No conecte nunca dos conectores del sistema LATCH a un punto de anclaje inferior del vehículo a menos que el fabricante del vehículo lo especifique.

! No use ambos el cinturón de seguridad del vehículo y los cinturones del LATCH al mismo tiempo cuando usa el asiento de automóvil orientado hacia atrás o adelante.

2-A Características del asiento de automóvil

2 Características

A Palanca de ajuste de la altura
B Apoyacabeza
C Almohada para la cabeza
D Funda del arnés
E Guía del cinturón del hombro
F Presilla del pecho
G Hebilla del arnés
H Guía del cinturón para la falda
I Apoyavasos

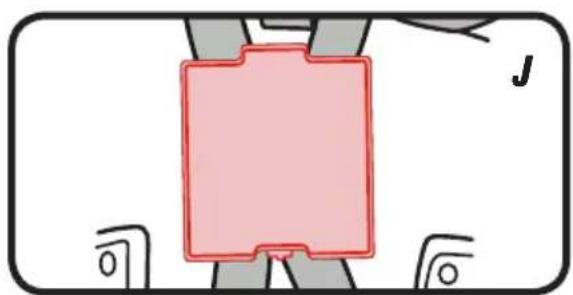

J Palanca de liberación del arnés
(debajo de la almohadilla del asiento)
K Manija del extensor
L Panel del extensor
M Correa de ajuste del arnés
N Manija de reclinación de la base

29

A Almacenamiento del LATCH
B Correa del LATCH
C Ajustador del LATCH
D Apoyavasos
E Guía del cinturón para la falda
F Indicador del nivel

A Correa del anclaje
B Correas del arnés
C Placa divisoria
D Manija de reclinación de la base
E Almacenamiento del manual de instrucciones
F Anillo de almacenamiento de correa de sujeción con forma de D
G Gancho del anclaje

3-A Orientado hacia atrás

Orientado hacia atrás:

4 a 50 libras (1.8 a 22.5 kg)\*

Correa del LATCH No instale usando este método para un niño que pesa más de 40 libras (18 kg)

• Los bebés de peso inferior a 22 libras (10 kg) DEBEN usar este sistema de seguridad para niños orientado hacia atrás.
• Ponga el asiento de automóvil orientado hacia atrás en el asiento trasero del vehículo.
• Asegúrese de que la correa del LATCH o cinturón de seguridad del vehículo pase por la vía del cinturón orientada hacia atrás marcada con una etiqueta azul.
• Instale este asiento de automóvil apretadamente en su vehículo. El asiento de automóvil no debería moverse en la vía del cinturón más de 1 pulgada (2.5 cm) de un lado a otro, o de adelante hacia atrás.
• Verifique el nivel de reclinación asegurándose que la bola esté en el área azul.

Cinturón de seguridad del vehículo para la falda y el hombro

• Las correas del arnés necesitan estar parejas o apenas por debajo de la parte de arriba de los hombros del niño y la presilla del pecho en el nivel de las axilas.
• La Academia Norteamericana de Pediatría (AAP por sus siglas en inglés) y la NHTSA recomiendan que los niños estén sentados orientados hacia atrás hasta los 2 años o hasta que alcancen la altura y el peso máximo para sentarse orientados hacia atrás. Este asiento de automóvil puede permanecer orientado hacia atrás hasta las 50 libras (22.5 kg). (no instale con el sistema LATCH para un niño mayor de 40 libras (18 kg))

!iADVERTENCIA!

NUNCA use el sistema de seguridad para niños orientado hacia atrás en un asiento del vehículo equipado con bolsa de aire delantera activa.

Cinturón de seguridad del vehículo para la falda

*Consulte las normas de su estado y las recomendaciones de la AAP/NHTSA.

Cuando lee el indicador del nivel

El vehículo DEBE estar en piso nivelado.

Use la edad corregida para bebés prematuros.

- Si la burbuja está completamente bajo la línea azul claro, el sistema de seguridad está nivelado para bebés de 0 meses de edad y mayores.

- Si la burbuja está completamente bajo la línea azul oscuro, el sistema de seguridad está nivelado para un niño de 3 meses de edad y mayor.

-Si la burbuja no está bajo las líneas azules, el sistema de seguridad para niños NO está nivelado. Debe ajustar la posición de reclinación.

3-B Instalación orientado hacia atrás con la correa del LATCH

Consulte el manual del dueño de su vehículo sobre la ubicación y el uso del LATCH. No instale con el sistema LATCH para un niño mayor de 40 libras (18 kg)

1. Almacenar la correa de sujeción superior

Sujete el gancho de la correa de sujeción al anillo con forma de D en el respaldo del asiento de automóvil.

1. Saque la correa del LATCH del lugar de almacenamiento

Empuje los botones rojos en los conectores del LATCH y sáquelos de la posición de almacenamiento.

Orientado hacia atrás

1. Asegúrese que la correa del LATCH esté en la vía del cinturón orientada hacia atrás marcado con una etiqueta azul

Caso contrario, consulte la sección 8 para mover la correa del LATCH.

1. Recline el asiento de automóvil

Tire de la manija de adelante del sistema de seguridad para niños o empuje la manija de atrás del sistema de seguridad para niños y ajustelo en una de las cuatro posiciones orientadas hacia atrás.

38

5. Ponga el asiento de automóvil orientado hacia atrás en el asiento trasero del vehículo

Ponga el asiento de automóvil orientado hacia atrás en el asiento del vehículo y céntrelo entre los anclajes inferiores del LATCH. La base debe estar lo más plana posible sobre el asiento del vehículo.

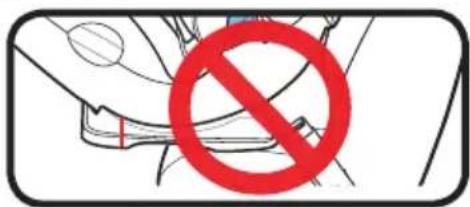

6. Para mantener a su niño orientado hacia atrás más tiempo

Para crear espacio adicional para las piernas, oprima la palanca de ajuste roja y tire la extensión hacia afuera. La extensión tiene 4 posiciones.

1. Asegúrese que la base de un mínimo de 80% en el asiento del vehículo.

1. Verifique el indicador del nivel

El vehículo DEBE estar en una superficie plana. La burbuja debe estar totalmente bajo las líneas azules. Vuelva a ajustarlo si sea necesario. O si sea necesario, se pueden poner toallas enrolladas debajo del asiento de automóvil, en el lugar donde se une el asiento del vehículo hasta que la burbuja esté completamente bajo las líneas azules. En el caso de bebés que tienen 3 meses o menos, la estar totalmente bajo la línea azul claro.

9. Extienda la correa del LATCH

Para facilitar la instalación, extienda la correa del LATCH hasta alcanzar su máxima longitud al oprimir el botón gris y tirando de la correa.

10. Sujete los conectores del LATCH a los anclajes inferiores del LATCH del vehículo

La correa del LATCH no debe estar doblada.

¡CLIC!

3 Orientado
hacia atrás

Oprima hacia abajo con firmeza en el centro del asiento de automóvil mientras tensiona la correa del LATCH. Podría ser necesario tensionarla a través de la vía del cinturón orientada hacia atrás como se indica.

12. Pruebe la tensión

Agarre los costados del asiento donde se encuentra la correa del LATCH y deslice el asiento de un lado a otro y de atrás hacia adelante

Si el asiento se mueve menos de 1 pulgada (2.5 cm), está suficientemente tensionado.

42

13. Verifique el indicador del nivel

El vehículo DEBE estar en piso nivelado. La burbuja debe estar totalmente bajo las líneas azules. Vuelva a ajustarlo si sea necesario.

En el caso de bebés que tienen 3 meses o menos, la burbuja debe estar totalmente bajo la línea azul claro.

Si es necesario, se pueden poner toallas enrolladas debajo del asiento de automóvil, en el lugar donde se une el asiento del vehículo hasta que la burbuja esté completamente bajo las líneas azules.

Consulte la sección 6 para asegurar a su niño. Vuelva a verificar el indicador del nivel con el niño en el asiento.

¿Está todo correcto?

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón

La burbuja del indicador de nivel está bajo las líneas y el vehículo en terreno nivelado

Las correas del arnés están a o apenas por debajo de los hombros del niño.

Consulte la sección 6

La presilla del pecho está a la altura de las axilas

Consulte la sección 6

No se puede apretar las correas del arnés en el hombro

Consulte la sección 6

3-C Instalación orientado hacia atrás con el cinturón de seguridad del vehículo

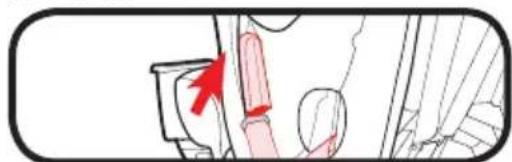

1. Guarde la sujeción superior y la correa del LATCH

Sujete el gancho de la correa de sujeción al anillo con forma de D y los conectores del LATCH a las barras de plástico como se indica.

2. Recline el asiento de automóvil

Tire de la manija de adelante del sistema de seguridad para niños o empuje la manija de atrás del sistema de seguridad para niños y ajustelo en una de las cuatro posiciones orientadas hacia atrás.

hacia atras
Orientado

1. Ponga el asiento de automóvil orientado hacia atrás en el asiento trasero del vehículo

Colóquelo orientado hacia atrás en el asiento del vehículo. La base debe estar lo más plana posible sobre el asiento del vehículo.

1. Asegúrese que la base de un mínimo de 80% en el asiento del vehículo.

1. Para mantener a su niño orientado hacia atrás más tiempo

Para crear espacio adicional para las piernas, oprima la palanca de ajuste roja y tire la extensión hacia afuera. La extension tiene 4 posiciones.

46

6. Verifique el indicador del nivel

El vehículo DEBE estar en piso nivelado. La burbuja debe estar totalmente bajo las líneas azules. Vuelva a ajustarlo si sea necesario.

En el caso de bebés que tienen 3 meses o menos, la burbuja debe estar totalmente bajo la línea azul claro.

Si es necesario, se pueden poner toallas enrolladas debajo del asiento de automóvil, en el lugar donde se une el asiento del vehículo hasta que la burbuja esté completamente bajo las líneas azules.

Consulte el manual del dueño de su vehículo para obtener el uso del cinturón de seguridad del vehículo

7. Pase el cinturón de seguridad del vehículo

Pase el cinturón de seguridad del vehículo por la vía del cinturón orientada hacia atrás (marcada con una etiqueta azul) y sáquelo del otro lado. Cierre la hebilla. El cinturón de seguridad debe estar lo más plano posible y sin doblarse.

Nota: Podría ser más fácil pasar el cinturón de seguridad del vehículo al levantar la almohadilla del asiento para ver la vía del cinturón.

Asegúrese de que el cinturón de seguridad del vehículo esté delante de la correa de hebilla cuando la hebilla está en la posición más interior, y detrás de la correa cuando está en posición más exterior.

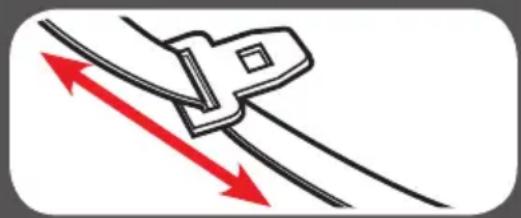

8. Trabe el cinturón de seguridad del vehículo

En la mayoría de los vehículos de hoy, tire lentamente el cinturón de seguridad del vehículo para el hombro todo hacia afuera y luego deje que entre. Escuchará un sonido. Lentamente tire hacia afuera del cinturón y debería estar trabado. Caso contrario, consulte el manual del dueño de su vehículo y la sección 9-D.

9. Tensione el cinturón de seguridad del vehículo

Oprima hacia abajo con firmeza en el centro del asiento de automóvil. Tire del cinturón de seguridad del vehículo para el hombro para tensionarlo mientras pone el sobrante en el retractor.

10. Pruebe la tensión

Agarre los costados del asiento donde se encuentra el cinturón de seguridad del vehículo y deslice el asiento de automóvil de un lado a otro y de atrás hacia adelante.

Si el asiento se mueve menos de 1 pulgada (2.5 cm), está suficientemente tensionado.

11. Verifique el indicador del nivel

El vehículo DEBE estar en piso nivelado.

La burbuja debe estar totalmente bajo las líneas azules. Vuelva a ajustarlo si sea necesario.

En el caso de bebés que tienen 3 meses o menos, la burbuja debe estar totalmente bajo la línea azul claro.

Si es necesario, se pueden poner toallas enrolladas debajo del asiento de automóvil, en el lugar donde se une el asiento del vehículo hasta que la burbuja esté completamente bajo las líneas azules.

Consulte la sección 6 para asegurar a su niño. Vuelva a verificar el indicador del nivel con el niño en el asiento.

¿Está todo correcto?

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón

La burbuja del indicador de nivel está bajo las líneas y el vehículo en terreno nivelado

Las correas del arnés están a o apenas por debajo de los hombros del niño.

Consulte la sección 6

La presilla del pecho está a la altura de las axilas

Consulte la sección 6

No se puede apretar las correas del arnés en el hombro

Consulte la sección 6

4-A Orientado hacia adelante

No instale usando este método para un niño que pesa más de 45 libras (20 kg)

Orientado hacia adelante: 22 a 65 libras (10 a 30 kg)

49 pulgadas (125 cm) o menos\*

• Para niños más de 40 libras (18.1kg) DEBE usar la posición de reclinación 6.
• Las fundas del arnés DEBEN usarse para niños que pesen 25 libras (11 kg) o menos cuando el asiento está orientado hacia adelante.
  • NO USE la pierna extender hacia adelante.
• Ponga el asiento de automóvil orientado hacia adelante en el asiento trasero del vehículo.
• Asegúrese de que la correa del LATCH o cinturón de seguridad del vehículo pase por la vía del cinturón orientada hacia adelante marcada con una etiqueta naranja.
• Las correas del arnés necesitar estar parejas o apenas por arriba de la parte de arriba de los

hombros del niño y la presilla del pecho en el nivel de las axilas.

• Instale este asiento de automóvil apretadamente en su vehículo. El asiento de automóvil no debería moverse en la vía del cinturón orientada hacia adelante más de 1 pulgada (2.5 cm) de un lado a otro, o de adelante hacia atrás.
• La AAP y la NHTSA recomiendan que los niños viajen orientados hacia atrás hasta los 2 años o hasta que alcancen la altura o el peso máximo para sentarse orientados hacia atrás que corresponde con su asiento, y que cuando se sienten orientados hacia adelante, los niños usen el sistema del arnés incorporado siempre que sea posible hasta que alcancen la altura o el peso máximo para sentarse orientados hacia adelante que corresponden con su asiento de automóvil. Este asiento de automóvil puede permanecer orientado hacia atrás hasta las 50 libras (22.5 kg) o menos.

*Consulte las normas de su estado y las recomendaciones de la AAP/NHTSA.

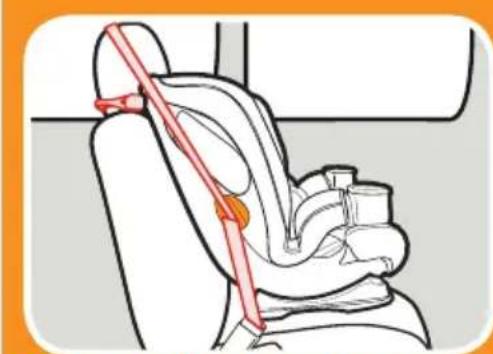

Cinturón de seguridad para la falda y el hombro

Cinturón de seguridad para la falda

4-B Instalación orientado hacia adelante con las correas del LATCH

Consulte el manual del dueño de su vehículo para obtener el lugar y uso del LATCH. No instale usando este método para un niño que pesa más de 45 libras (20 kg)

1. Saque la correa del LATCH del lugar de almacenamiento
2. Asegúrese que la correa del LATCH esté en la vía del cinturón orientada hacia adelante marcada con una etiqueta naranja

Caso contrario, consulte la sección 8 para mover la correa del LATCH.

1. Ajuste el asiento de automóvil

Ajustar a orientada hacia adelante posición de reclinación 4, 5 o 6. Para niños que pesan más de 40 libras (18.1 kg), DEBE usar la posición de reclinación 6.

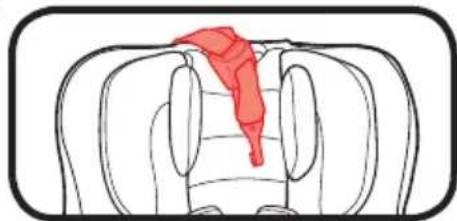

4. Destrabe la correa de sujeción superior del almacenamiento

Destrabe la sujeción y póngalo en el asiento.

5. Ponga el asiento de automóvil orientado hacia adelante en el asiento trasero del vehículo

Ponga el asiento de automóvil orientado hacia adelante en el asiento del vehículo y céntrelo entre los anclajes inferiores del LATCH. La base debe estar lo más plana posible sobre el asiento del vehículo.

1. Asegúrese que la base de un mínimo de 80% en el asiento del vehículo.

1. Extienda la correa del LATCH

Para facilitar la instalación, extienda la correa del LATCH hasta alcanzar su máxima longitud al oprimir el botón gris y tirar de la correa.

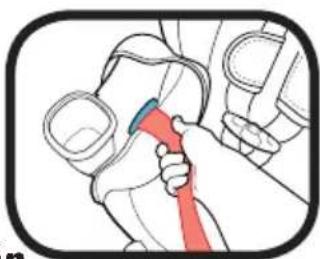

1. Sujete los conectores del LATCH a los anclajes inferiores del LATCH del vehículo

La correa del LATCH no debe estar doblada.

56

Oprima hacia abajo con firmeza en el centro del asiento de automóvil mientras tensiona la correa del LATCH.

10. Sujete la correa de sujeción superior

Extienda la sujeción superior al oprimir el botón gris y tirando de la correa y sujételo.

Consulte el manual del dueño del vehículo para determinar el lugar específico.

4 Orientado hacia adelante

11. Tensione la correa de sujeción superior

Elimine la flojedad.

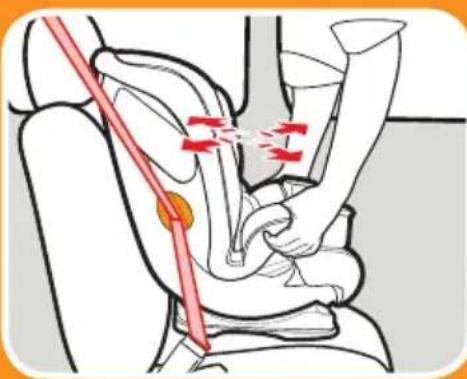

12. Pruebe la tensión

Agarre los costados del asiento donde se encuentra el cinturón de seguridad del vehículo y deslice el asiento de automóvil de un lado a otro y de atrás hacia adelante.

Si el asiento se mueve menos de 1 pulgada (2.5 cm), está suficientemente tensionado.

Siempre pruebe la tensión después de ajustar la posición de reclinación.

Consulte la sección 6-A para asegurar a su niño.

¿Está todo correcto?

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón

Las correas del arnés están a o apenas por arriba de los hombros del niño.

Consulte la sección 6

La presilla del pecho está a la altura de las axilas

Consulte la sección 6

No se puede apretar las correas del arnés en el hombro

Consulte la sección 6

4-C Instalación hacia adelante con el cinturón de seguridad del vehículo

Sujete los conectores de LATCH a las barras de plástico como se indica.

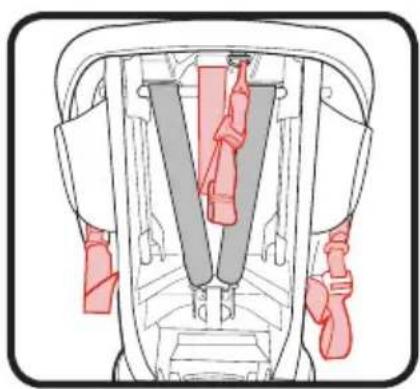

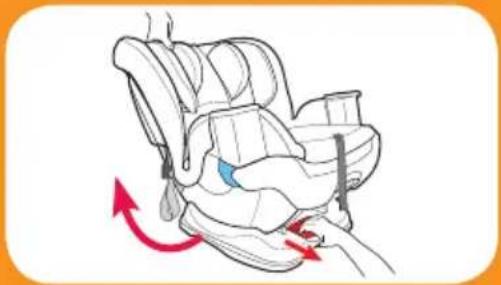

2. Ajuste el asiento de automóvil

Ajustar a orientada hacia adelante posición de reclinación 4, 5 o 6. Para niños que pesan más de 40 libras (18.1 kg), DEBE usar la posición de reclinación 6.

1. Destrabe la correa de sujeción superior del almacenamiento

Destrabe la sujeción y póngala en el asiento.

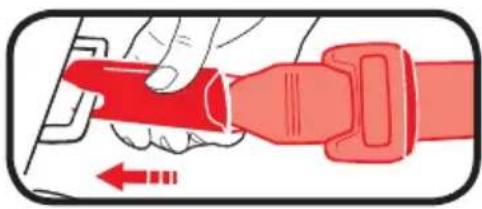

1. Ponga el asiento de automóvil orientado hacia adelante en el asiento trasero del vehículo

Ponga el asiento de automóvil orientado hacia adelante en el asiento del vehículo. La base debe estar lo más plana posible sobre el asiento del vehículo.

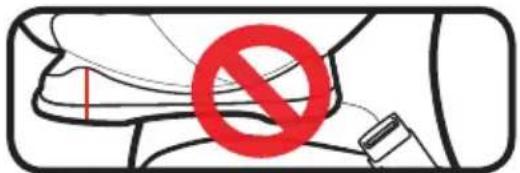

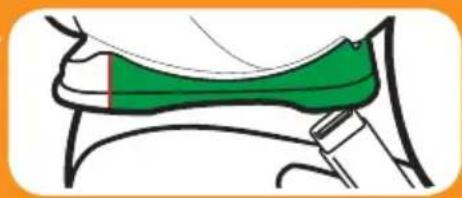

1. Asegúrese que la base de un mínimo de 80% en el asiento del vehículo.

Consulte el manual del dueño de su vehículo sobre el uso del cinturón de seguridad del vehículo

6. Pase el cinturón de seguridad del vehículo

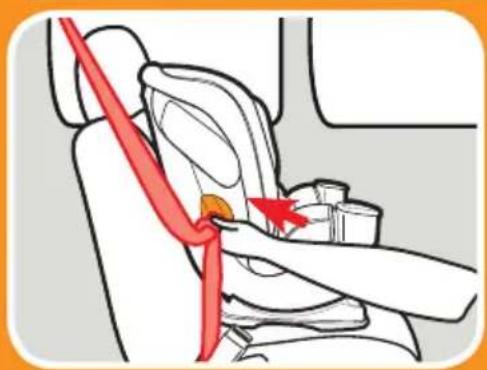

Pase el cinturón de seguridad del vehículo por la vía del cinturón orientada hacia adelante (marcada con una etiqueta naranja) y sáquelo del otro lado. Cierre la hebilla. El cinturón de seguridad debe estar lo más plano posible y sin doblarse.

7. Trabe el cinturón de seguridad del vehículo

En la mayoría de los vehículos de hoy, tire lentamente el cinturón de seguridad del vehículo para el hombro todo hacia afuera y luego deje que entre. Escuchará un sonido. Lentamente tire hacia afuera del cinturón y debería estar trabado. Caso contrario, consulte el manual del dueño de su vehículo y la sección 9-D.

8. Tensione el cinturón de seguridad del vehículo

Oprima hacia abajo con firmeza en el centro del asiento de automóvil. Tire del cinturón para el hombro para tensionarlo mientras pone el sobrante en el retractor.

9. Sujete la correa de sujeción superior

Extienda la sujeción superior al oprimir el botón gris y tirando de la correa y sujételo.

Consulte el manual del dueño del vehículo para determinar el lugar específico.

10. Tensione la correa de sujeción superior

Empuje el respaldo del asiento de automóvil mientras tensiona la correa de sujeción para eliminar la flojedad.

11. Pruebe la tensión

Agarre los costados del asiento donde se encuentra el cinturón de seguridad del vehículo y deslice el asiento de automóvil de un lado a otro y de atrás hacia adelante.

Si el asiento se mueve menos de 1 pulgada (2.5 cm), está suficientemente tensionado.

Siempre pruebe la tensión después de ajustar la posición de reclinación.

Consulte la sección 6-A para asegurar a su niño.

¿Está todo correcto?

El asiento de automóvil no se mueve más de 1 pulgada (2.5 cm) en la vía del cinturón

Las correas del arnés están a o apenas por encima de los hombros del niño.

Consulte la sección 6

La presilla del pecho está a la altura de las axilas

Consulte la sección 6

No se puede apretar las correas del arnés en el hombro

Consulte la sección 6

Cinturón de seguridad del vehículo para la falda y el hombro

Nunca use el cinturón de seguridad del vehículo solamente para la falda a través del frente del niño.

Uso del asiento:

40 a 100 libras (18,1 a 45 kg) 43 a 57 pulgadas (110.1 a 145 cm) por lo menos de quatro años de edad\*

• Ponga el asiento de automóvil orientado hacia adelante en el asiento trasero del vehículo.
• Asegúrese de que el cinturón de seguridad del vehículo para la falda esté apretadamente ajustado y bajo en la cadera del niño y que pase por en frente del apoyabrazos en la vía del cinturón del asiento marcado con una etiqueta verde.
• Los cinturones del vehículo DEBEN estar planos contra el niño y NO DEBEN estar doblados.
• El cinturón de seguridad del vehículo para el hombro se ajusta apretadamente y deberá estar entre el cuello del niño y el borde del hombro.
• Nunca use el cinturón de seguridad del vehículo solamente para la falda a través del frente del niño.

• NO ponga el cinturón de seguridad del vehículo para el hombro debajo del brazo del niño o su espalda.

• NO deje que su niño se afloje o salga por abajo del asiento.

• NO ponga el cinturón de seguridad del vehículo sobre la parte de arriba de los apoyabrazos.

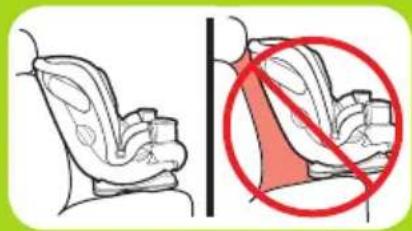

• El apoyacabeza del asiento del vehículo NO DEBE crear un espacio entre el asiento del vehículo y el asiento.
• El frente del asiento NO DEBE quedar suspendido en el frente del asiento del vehículo.
• Si el niño no puede mantener el cinturón de seguridad del vehículo debidamente colocado, NO use este asiento. Use un asiento de automóvil diferente.
• NO USE la pierna extender en el modo de asiento elevado.

Ambas la AAP y la NHTSA recomiendan que los niños deben usar el sistema del arnés incorporado siempre que sea posible hasta que alcancen el peso o la altura máxima para sentarse orientados hacia adelante que corresponde con su asiento de automóvil, y que después de alcanzar la altura o el peso máximo para sentarse orientados hacia adelante, los niños de 4 pies 9 pulgadas de alto o menos viajen en un asiento para niños con cinturón de seguridad. Este asiento de automóvil puede permanece orientado hacia adelante usando el sistema del arnés incorporado para los niños de hasta 65 libras (30 kg) y 49 pulgadas (125 cm).

*Consulte las normas de su estado y las recomendaciones de la AAP/NHTSA.

5-B Instalación del asiento

1. Guarde el sistema del arnés

A. Saque las fundas del arnés

Para sacarlas, destrabe las tiras de sujeción y sáquelas.

B. Afloje las correas del hombro todo lo posible.

C. Eleve el apoyacabeza a la posición más alta.

D. Destrabe la correa de la hebilla.

E. Saque la correa de la hebilla

Desde el fondo del asiento de automóvil, gire el retén de metal al costado para poder pasarlo por la ranura con mayor facilidad.

F. Levante la aleta de la almohadilla del apoyacabeza hacia arriba para sacarlo del medio.

G. Desabroche la almohadilla del asiento

Destrabe los 2 broches.

H. Tire la almohadilla del asiento hacia atrás para ver el armazón de plástico

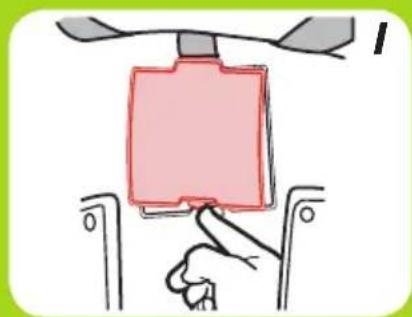

I. Abra la puerta de almacenamiento del arnés
J. Ponga el arnés, presilla del pecho, las fundas del arnés, lengüetas de la hebilla y la hebilla en el interior del compartimiento de almacenamiento y cierre la puerta

K. Tensione el arnés tirando la correa de ajuste del arnés

71

L. Vuelva a colocar la almohadilla del asiento

Mueva el apoyacabeza a la posición correcta para su niño.

2. Destrabe la Correa de Sujeción Superior del Lugar de Almacenamiento y Póngala en el Asiento

3. Ponga el Asiento de Automóvil Orientado Hacia Adelante en el Asiento Trasero del Vehículo

Colóquelo orientado hacia adelante en el asiento del vehículo. El fondo del asiento debe estar lo más plano posible sobre el asiento del vehículo.

4. Ajuste el asiento de automóvil

Ajustar a orientada hacia adelante posición de reclinación 6.

Graco permite sujetar el asiento de automóvil con el sistema de LATCH en el modo elevado. El niño DEBE ESTAR SUJETADO con el cinturón de seguridad del vehículo para el hombro y la falda. Se puede usar el LATCH en el modo elevado independientemente del peso del niño hasta las 100 libras (45 kg).

Verifique lo siguiente antes de usar el LATCH en el modo asiento elevado:

- Los conectores del LATCH NO interfieren con las hebillas o cinturones de seguridad del vehículo.

Si la correa del LATCH interfiere con los cinturones de seguridad del vehículo o si la posición elegida no tiene los anclajes del LATCH, usted DEBE guardar la correa del LATCH como se indica. Sujete siempre el asiento de automóvil con el sistema LATCH o el cinturón de seguridad del vehículo, incluso cuando esté desocupado. En un accidente, un asiento de automóvil sin sujetar puede lastimar a los pasajeros.

Pase al paso 10 si no usa el LATCH

5. Extienda la correa del LATCH

Para facilitar la instalación, extienda la correa del LATCH hasta alcanzar su máxima longitud al oprimir el botón gris y tirando de la correa.

6. Sujete los conectores del LATCH a los anclajes inferiores del vehículo.

La correa del LATCH no debe estar doblada.

Eliminar la flojedad de la correa del LATCH

74

8. Sujete la correa de sujeción superior

Extienda la sujeción superior al oprimir botón gris y tirando de la correa y sujételo.

Consulte el manual del dueño del vehículo para determinar el lugar específico.

9. Tensione la correa de sujeción superior

Eliminar la flojedad.

10. Pase el cinturón de seguridad del vehículo para el hombro por la guía del cinturón del hombro en el apoyacabeza

Consulte la sección 6-B para asegurar a su niño.

iADVERTENCIA!

¡ADVERTENCIA! No use trajes para nieve o prendas abultadas en su niño cuando lo coloca en el asiento de automóvil. La ropa abultada puede prevenir que las correas del arnés se ajusten correctamente. Para mantener cálido al niño, sujete a su niño al asiento de automóvil y ponga una frazada alrededor de él o ponga el saco del niño al revés después de sujetarlo.

6-A Arnés de 5 puntos de sujeción infantil

6 Asegurar

Las fundas del arnés DEBEN usarse para niños que pesen 25 libras (11 kg) o menos cuando el asiento está orientado hacia adelante.

1. Afloje las correas del arnés

Levante la palanca de liberación del arnés mientras tira hacia afuera las correas del arnés en la presilla del pecho.

Destrabe la presilla del pecho y la hebilla de la entrepierna. Ponga las correas del arnés a un lado.

2. Coloque a su niño en el asiento

Asegúrese de que la espalda del niño esté plana contra el respaldo del asiento de automóvil.

Evite ropa acolchada o pesada. Usarla prevendrá que las correas del arnés se tensionen debidamente. Ponga una frazada sobre el niño después de haber asegurado al niño.

6 Asegurar
al niño

Orientado hacia atrás

Orientado hacia adelante

3. Ponga las correas del arnés sobre los hombros del niño y trabe la hebilla

Escuchará un “clic” cuando las lengüetas de la hebilla estén aseguradas en su lugar. Tire de cada lengüeta de la hebilla para asegurarse de que esté instalada con seguridad.

4. Asegúrese de que las correas del arnés estén a la altura correcta

Orientado hacia atrás: Las correas del amés deben estar a o apenas por debajo de los hombros del niño. Parte superior de la cabeza debe ser 1 pulgada (2.5 cm) por debajo de la palanca de ajuste del reposacabezas.

Orientado hacia adelante: Las correas del arnés deben estar a o apenas por encima de los hombros del niño. Parte superior de las orejas del niño por debajo de la parte superior de la apoyacabeza.

5. Para elevar o bajar la altura del apoyacabeza/arnés

Oprima la manija de ajuste roja y mueva el apoyacabeza para la altura correcta del arnés.

6. Inspeccione la posición de la hebilla de la entrepierna

La ranura correcta es la que está más cerca a su niño sin estar debajo del niño.

6 Asegurar

al niño

7. Cómo ajustar la correa de la entrepierna

Recline el asiento de automóvil y busque el retén de metal debajo del armazón del asiento de automóvil.

8. Gire el retén de metal e insértelo hacia arriba a través del armazón y la almohadilla

Desde arriba del asiento de automóvil, tire la hebilla de la entrepierna hacia afuera.

9. Inserte el retén de metal en la nueva ranura de la hebilla de la entrepierna

Busque debajo del asiento de automóvil y pase el retén de metal.

10. Tire de la correa de la entrepierna para asegurarse de que esté bien segura

11. Trabe la presilla del pecho

Escuchará un clic cuando la presilla del pecho esté debidamente trabada.

6 Asegurar
al niño

12. Tire para eliminar la flojedad alrededor de la cintura

Tire hacia arriba en la correa del arnés mientras presionar la presilla del pecho hacia abajo. Hágalo en ambos lados.

13. Tensione el arnés tirando la correa de ajuste del arnés

Cuando no puede doblar la cinta del arnés en el hombro de su niño, el arnés está lo suficientemente tenso.

Un arnés tenso no deberá permitir que quede flojo. Se mantiene en una línea casi recta sin doblarse. No aprieta la carne del niño ni empuja el cuerpo del niño en una posición que no sea natural.

1. Eleve la presilla del pecho al nivel de las axilas del niño

6-B Asegurar al niño en el asiento con respaldo

Use solamente el sistema de cinturón del vehículo para la falda y el hombro cuando sujeta a su niño en el asiento.

6 Asegurar al niño

1. Ponga el niño en el asiento

Pídale a su niño que se siente en el asiento, con la espalda plana contra el respaldo del asiento.

1. Pase el cinturón de seguridad del vehículo para el hombro por la guía del cinturón de seguridad en el apoyacabeza

3. Trabe el cinturón de seguridad del vehículo para la falda y el hombro

Tenga la seguridad de que la parte de la falda del cinturón de seguridad del vehículo pasa detrás de los apoyabrazos.

Asegúrese de que la parte de la falda del cinturón de seguridad del vehículo está baja a través de las caderas de su niño.

Tenga la seguridad de que el cinturón de seguridad del vehículo para el hombro pase por los hombros de su niño, entre el cuello y el borde del hombro. Las guías del cinturón deben estar parejas o apenas por encima de los hombros.

7 Accesorios

7-A Accesorios (en selectos modelos)

Las fundas del arnés DEBEN usarse para niños que pesen 25 libras (11 kg) o menos cuando el asiento está orientado hacia adelante.

Asegúrese de que las fundas del arnés no interfieran con la colocación de la presilla para el pecho a la altura de las axilas.

Para sacarlas, destrabe las tiras de sujeción y sáquelas.

Cojín del apoyacabeza

Deslice el cojín de cabeza en la abertura en soporte de la cabeza como se muestra.

El parte inferior curvado del cojín de la cabeza permite que el cojín de la cabeza pueda ser derribado para caber neonatos más pequeños.

Soporte del cuerpo

Usar solamente en el modo orientado hacia atrás.

El soporte del cuerpo debe usarse si los hombros están debajo de la posición más baja del arnés.

Nunca deje que el soporte del cuerpo se apile o pliegue detrás del niño.

8-A Mover el LATCH

8 Mover el LATCH

1. Para facilitar el movimiento de la correa LATCH

A. Destrabe las cintas de nudos y ganchos desde el frente del sistema de seguridad para niños.

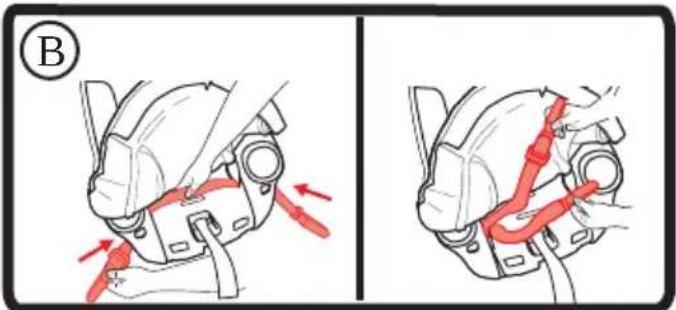

B. Tire la correa del LATCH hacia afuera de la abertura de la vía del cinturón para que los ganchos del LATCH terminen en el mismo costado del sistema de seguridad para niños.

88

1. Deslice toda la correa del LATCH a lo largo de la barra hacia la abertura correcta de la vía del cinturón

Orientado hacia atrás: Deslice la correa del LATCH hacia abajo hacia la etiqueta azul.

Orientado hacia delante: Deslice la correa del LATCH hacia arriba hacia la etiqueta naranja.

1. Pase el conectores del sistema LATCH con el ajuste más cercano por la vía elegida del cinturón

Orientado hacia atrás: Asegúrese de que la correa de LATCH esté delante de la correa de hebilla cuando la hebilla está en la posición más interior (A), y detrás de la correa cuando está en posición más exterior (B) y que sea plana y no doblada 89

8 Mover
el LATCH

Orientado hacia delante:

Asegúrese de que la correa esté plana y no doblada.

1. Vuelva a poner la tela de la almohadilla del asiento en el frente del sistema de seguridad para niños.

9-A Cómo sacar el LATCH y el anclaje superior

LATCH

Para sacar el LATCH de los anclajes inferiores, empuje los botones rojos y tírelos.

Anclaje de sujeción superior

Para sacarlo, oprimir el botón gris y halar de la correa para liberar la tensión. Oprima el resorte del gancho. Empuje el gancho del anclaje hacia adentro, luego levántelo hacia arriba y aléjelo del anclaje de sujeción.

adicional
9 Información

9-B Elegir la ubicación del asiento en el vehículo

Consulte el manual del dueño del vehículo para identificar los lugares del asiento.

El mejor lugar para colocar este asiento de automóvil es:

• El que recomienda el manual del dueño de su vehículo, y
• Resulta en una instalación segura de este asiento de automóvil

En caso de que no haya un asiento trasero disponible y/o no tiene otra opción que poner al niño que no sea un bebé en un asiento de automóvil orientado hacia atrás en un asiento delantero, la Administración Nacional de Seguridad de Tráfico en Carreteras (NHTSA) recomienda que tome las siguientes medidas:

• Asegurar que el niño esté debidamente sujetado según su edad y tamaño
• Mover el asiento todo lo posible hacia atrás
• Tener la seguridad de que el niño no esté fuera de posición, tal como inclinado hacia adelante en el lugar de despliegue de la bolsa de aire
• Poner el interruptor de activación de la bolsa de aire, si está disponible, en la posición DESACTIVADA

9-C Lugares peligrosos para el asiento en el vehículo

Nunca instale este asiento de automóvil en uno de los siguientes lugares del vehículo:

asientos del vehículo orientados hacia atrás o hacia el costado

Orientado hacia atrás con una bolsa deaire delantera activa

modo asiento elevado con un cinturón de seguridad del vehículo solamente para la falda

9-D Cinturones de seguridad del vehículo

Consulte el manual del dueño de su vehículo sobre el uso del

Este asiento de automóvil se puede instalar usando un cinturón de seguridad del vehículo. Para lograrlo, necesitará cambiar el cinturón de seguridad al modo trabado para usar con asientos de automóvil. En los cinturones de seguridad de algunos vehículos, esto se logra con la placa de seguridad; en los cinturones de seguridad de otros vehículos, se logra con el retractor.

Términos del cinturón de seguridad del vehículo

9 Información
adicional

Un dispositivo que enrolla el cinturón de seguridad del vehículo que no se usa. A menudo está oculto en el interior de paneles de las paredes del vehículo o en el respaldo del vehículo.

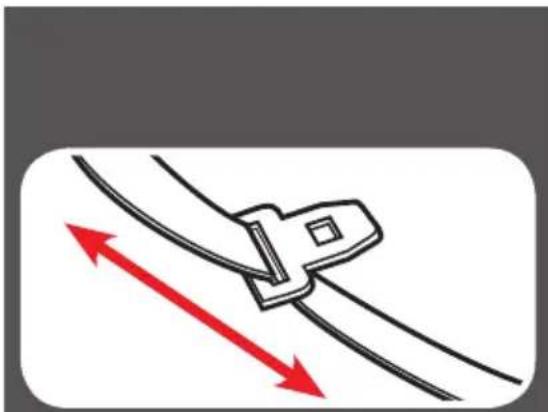

Placa de seguridad

El extremo macho de un cinturón de seguridad con la lengüeta plateada.

Recodo del asiento

El lugar donde se unen el asiento y el respaldo.

Identificación del tipo de su cinturón de seguridad

Hay dos tipos diferentes de cinturones de seguridad del vehículo que se pueden usar con este asiento de automóvil:

Cinturón de seguridad para la falda y el hombro. Tres puntos de conexión. Se puede usar en todos los modos de uso del asiento de automóvil.

Los siguientes tipos de cinturones de seguridad del vehículo NO se pueden usar con seguridad con este asiento de automóvil:

Cinturón para la falda solamente Dos puntos de conexión. SOLAMENTE se puede usar en el modo arnés.

Cinturón para la falda con cinturón motorizado para el hombro

Cinturón para la falda o cinturón de seguridad del vehículo para el hombro montado en la puerta

Cinturones adelante del recodo del asiento

adicional

9 Información

Instalación del cinturón para la falda/hombro - Modos orientado hacia atrás y adelante

Consulte siempre el manual del dueño de su vehículo para obtener información específica sobre los cinturones de seguridad de su vehículo.

Hay tres tipos de retractores: ELR (Retractor con trabajo de emergencia), ALR (retractor con trabajo automático), y Mixto (pasar de ELR a ALR). Para determinar su

tipo de retractor, use estos pasos:

1. Tire lentamente el cinturón hasta la mitad y pare.
2. Deje que el cinturón se retraiga varias pulgadas.
3. Trate de tirar el cinturón más hacia afuera. Si el cinturón no se puede tirar más, es ALR. Si se puede tirar más, pase al paso siguiente.

4. Tire lentamente el cinturón todo lo posible hacia afuera y luego deje que se retraiga varias pulgadas.

5. Trate de tirar el cinturón todo lo posible de nuevo hacia afuera. Si no se puede tirar, es Mixto. Si se puede tirar libremente, es ELR.

Nota: La mayoría de los vehículos fabricados después de 1996 tienen retractores Mixtos en el asiento trasera. Si tiene alguna pregunta sobre su tipo de retractor, consulte el manual del dueño de su vehículo o llame a Graco para obtener asistencia.

Cómo trabar el cinturón de seguridad del vehículo para la falda y el hombro

Placa de seguridad deslizante y retractor Mixto

Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil.

Cuando instala su asiento de automóvil, pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Tire lentamente el cinturón de seguridad para el hombro todo lo posible para pasarlo al modo trabado. Luego, a medida que tira el cinturón de seguridad del vehículo para ajustarlo, ponga el resto de la cinta en el retractor.

Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

Nota: Con el cinturón de seguridad del vehículo en este modo trabado, toda la tensión está arriba en el cinturón de seguridad del vehículo para el hombro. Esto podría comenzar a inclinar el asiento de automóvil hacia el costado. Si ocurre, use una presilla de seguridad en lugar de este movimiento del retractor. Consulte la sección Placa de seguridad deslizante y retractor ELR.

adicional

9 Información

9 Información
adicional

Placa de seguridad y retractor ELR

Una placa de seguridad que mantiene tenso el cinturón para la falda después de que fue ajustado; contiene una barra de metal en la parte de abajo del herraje que “traba” el cinturón en posición.

Cuando instala su asiento de automóvil, pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Entonces, tire hacia arriba del cinturón de seguridad del vehículo para el hombro para que el cinturón para la falda se tense alrededor del asiento de automóvil.

Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

Placa de seguridad deslizante y retractor ALR

Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil.

Tire lentamente el cinturón de seguridad del vehículo para el hombro todo lo posible hacia afuera. Pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Luego, a medida que tira el cinturón de seguridad del vehículo para ajustarlo, ponga el resto de la cinta en el retractor.

Agarre el lado del asiento a la ruta de la correa y deslizar el asiento de lado a lado y de delante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

9 Información
adicional

Placa de seguridad deslizante y retractor ELR

Una placa de seguridad que se desliza con libertad en la correa del cinturón y no puede, por su cuenta, mantener el cinturón apretado contra un asiento de automóvil.

Con este retractor, necesitará usar la presilla de seguridad para trabar el cinturón de seguridad del vehículo.

Para obtener una Presilla de seguridad Ponte en línea en gracobaby.com o llame al 1-800-345-4109

Pase el cinturón de seguridad del vehículo por la vía apropiada del cinturón y trábelo. Ajuste apretadamente el cinturón de seguridad del vehículo. Mientras empuja el asiento hacia abajo, apriete las dos correas juntas detrás de la lengua de la hebilla. Destrabe el cinturón sin permitir que se mueva.

Sujete la presilla de seguridad a los cinturones para el hombro y para la falda como se indica.

Vuelva a poner el cinturón en la hebilla. Verifique que el cinturón para la falda no se mueve tirando con fuerza. Si el cinturón se afloja o se alarga, repita el procedimiento.

Instalación del cinturón para la falda

Consulte siempre el manual del dueño de su vehículo para obtener información específica sobre los cinturones de seguridad de su vehículo.

Placa de seguridad y sin retractor

Cuando instala su asiento de automóvil, pase el cinturón de seguridad para la falda por la vía apropiada del cinturón y trábelo. Entonces, tire hacia arriba de la punta del cinturón para que el cinturón para la falda se tense alrededor del asiento de automóvil.

Placa de seguridad cosida y ALR

Tire lentamente el cinturón para la falda todo lo posible hacia afuera. Pase el cinturón de seguridad para la falda por la vía apropiada del cinturón y trábelo. Luego, tire el cinturón de seguridad para la falda apretadamente mientras pone todo el resto en el retractor.

Agarre el lado del asiento a la ruta de la correa y deslice el asiento de lado a lado y de adelante hacia atrás. El asiento no debe moverse más de 1 pulgada (2.5 cm).

10-A Limpieza de la almohadilla del asiento

Limpie con una esponja húmeda usando un jabón suave y agua fresca. Consulte la etiqueta de cuidado de la almohadilla del asiento para obtener las instrucciones de lavado.

Almohadilla del asiento

Levante el apoyacabeza todo lo posible hacia arriba.

Desenganche las correas elásticas detrás del asiento.

Oprima la manija roja de ajuste y tire el extensor de la pierna hacia afuera.

Destrabe las coreas elásticas de atrás del extensor en el costado del asiento.

Tire los clips de botones del borde delantero inferior del armazón del sistema de seguridad para niños. Saque la almohadilla del armazón.

Lave la almohadilla a máquina en agua fría en el ciclo delicado y séquela al aire. NO USE BLANQUEADOR.

Para volver a poner la almohadilla del asiento, invierta los pasos anteriores.

Funda del soporte de la cabeza

Desenganche los nudos elásticos detrás del soporte de la cabeza.

Saque la funda del soporte de la cabeza.

Lave la almohadilla a máquina en agua fría en el ciclo delicado y séquela al aire. NO USE BLANQUEADOR.

Para volver a poner la Funda del soporte de la cabeza, invierta los pasos anteriores.

Extender Pad

Tire el extensor todo hacia afuera.

Busque debajo del extensor y destrabe los 2 broches y las 2 correas elásticas. Retire la almohadilla.

Lave la almohadilla a máquina en agua fría en el ciclo delicado y séquela al aire. NO USE BLANQUEADOR.

Para volver a colocar la funda, deslice los 2 broches entre el armazón y el extensor. Vuelva a abrochar la funda al extensor y vuelva a enganchar las correas elásticas.

Recline el asiento de automóvil y busque el retén de metal. Gire el retén de metal hacia arriba por el armazón y la almohadilla. Desde adelante, tire la hebilla de la entrepierna hacia afuera.

Para limpiar la hebilla, póngala en una taza de agua tibia y agite suavemente la hebilla. Oprima el botón rojo varias veces mientras está en el agua.

NO SUMERJA LA CORREA DE LA HEBILLA. NO USE JABONES, DETERGENTES DE USO DOMESTICO ni LUBRICANTES.

Elimine el exceso de agua y deje secar al aire. Repita los pasos lo necesario hasta que se trabe con un clic. Vuelva a poner la hebilla en la misma ranura que la sacó. Tire de la hebilla de la entrepierna para asegurarse de que esté bien instalada.

¡ADVERTENCIA! Inspeccione y limpie la hebilla de vez en cuando para eliminar cualquier objeto o desecho que pudiera prevenir que se trabe.

10-C Limpieza del arnés y de las coreas del LATCH

Lave la superficie solamente con un jabón suave y un paño mojado. NO SUMERJA LAS CORREAS DEL ARNÉS o LA CORREA DEL LATCH EN AGUA. Hacerlo podría debilitar las correas.

Si las correas del arnés o cinturón del LATCH están deshilachados o muy sucios, comuníquese con servicio al cliente en www.gracobaby.com o al 1-800-345-4109.

Piezas de repuesto

Para comprar piezas o accesorios en los Estados Unidos, por favor comuníquese con nosotros en:

www.gracobaby.com

1-800-345-4109

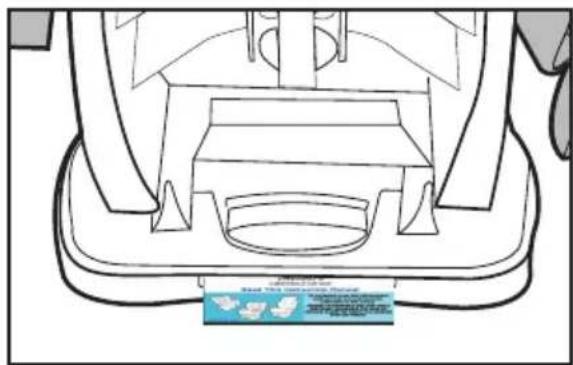

Guarde el manual de instrucciones en la base como se indica.
