MANUAL DE USUARIO IR1160S-2 Applica

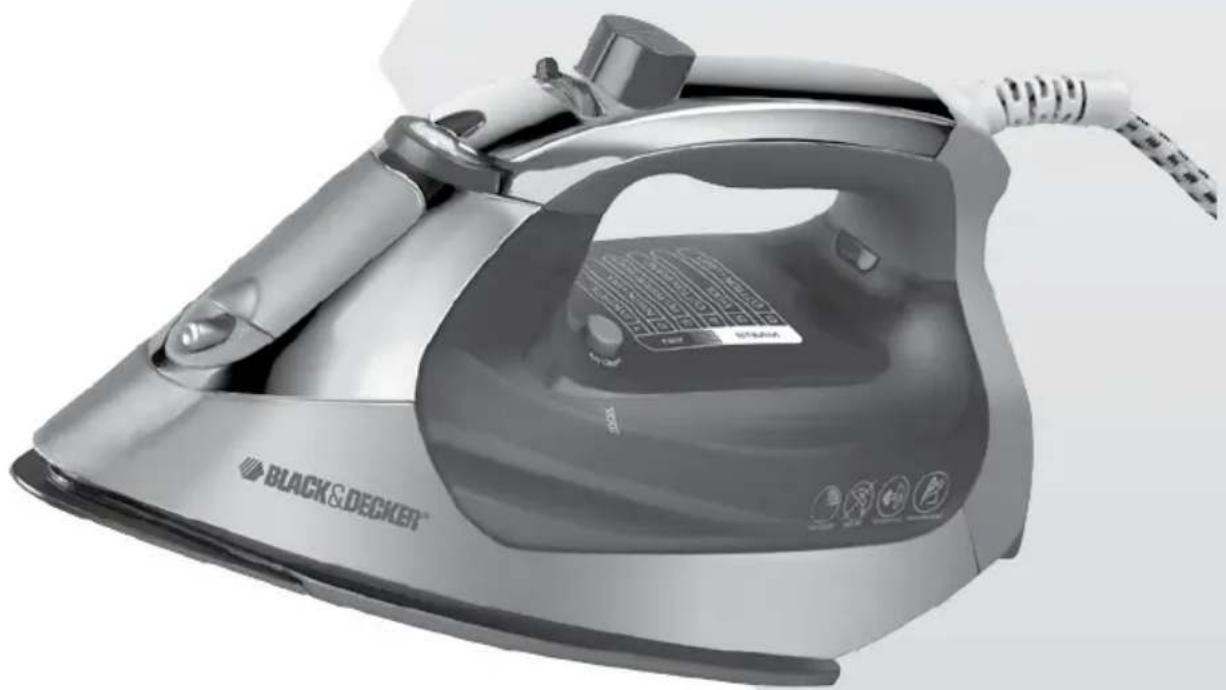

PLANCHA CON PUNTA DE PRECISIÓN

Customer Care Line:

USA 1-800-231-9786

Servicio para el cliente:

México 01-800 714-2503

Accesorios/Partes (EE.UU)

1-800-738-0245

Para servicio al cliente y para

registrar su garantía visite

www.prodprotect.com/applica

Por favor lea este instructivo antes de usar el producto.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando se usan aparatos eléctricos, siempre se deben respetar las siguientes medidas básicas de seguridad:

POR FAVOR LEA TODAS LAS INSTRUCCIONES ANTES DE USAR.
○ A fin de protegerse contra el riesgo de un choque eléctrico, no sumerja la plancha en agua ni en ningún otro líquido.
La plancha siempre debe estar en la posición de calor mínimo antes de enchufar o desconectarla del tomacorriente. Nunca tire del cable para desconectar la plancha del tomacorriente; sujete el enchufe y hale con cuidado.
No permita que el aparato entre en contacto con superficies calientes. Espere que la plancha se enfrie por completo antes de guardarla. Para guardar, enrolle el cable holgadamente en torno a la plancha.
No permita que el cable cuelgue del borde de la mesa o del mostrador ni que entre en contacto con las superficies calientes.
Siempre desconecte la plancha del tomacorriente cuando no esté en uso y antes de llenar o vaciar el tanque de agua.
No use la plancha si tiene averiado el cable, si la ha dejado caer o presenta cualquier otro daño. Para evitar el riesgo de un choque eléctrico, no desarme ni trate de reparar la plancha personalmente. Ácuda a un centro de servicio autorizado para que la examinen, reparen o ajusten. El reensamblaje o reparación incorrecta podría ocasionar el riesgo de incendio, choque eléctrico, o lesiones a las personas al usar el aparato nuevamente.
- Todo aparato eléctrico usado en la presencia de los niños o por ellos mismos requiere la supervisión de un adulto. No desatienda la plancha cuando esté conectada o sobre la tabla de planchar.
Las partes metálicas calientes de este aparato, al igual que el agua caliente o el vapor pueden ocasionar quemaduras. En vista de que puede haber agua caliente en el tanque, tenga cuidado al invertir una plancha de vapor o al bombear el botón de vapor. Evite los movimientos rápidos de la plancha para disminuir el goteo de agua caliente.
○ La plancha se debe usar y apoyar sobre una superficie estable.
○ Al colocar la plancha sobre su base, asegúrese de que la base descanse sobre una superficie estable.
○ La plancha no se debe usar si se ha caído, si tiene señales visibles de daños o si está goteando por un salidero.

Este aparato no está diseñado para ser usado por personas (incluído niños) con capacidad limitada física, mental o sensoriales disminuidas y falta de experiencia o conocimiento que les impida utilizar el aparato con toda seguridad sin supervisión o instrucción.
Se debe asegurar la supervisión de los niños deben para evitar que usen el aparato como juguete
○ La plancha debe usarse o colocarse en una superficie plana y firme.

• Cuando se coloca la plancha sobre el talón de descanso, asegúrese de que la superficie sea plana y firme.
• La plancha no se debe usar si se ha caido, si se ha dañado o si está goteando

INSTRUCCIONES ESPECIALES

Para reducir la posibilidad de una sobrecarga eléctrica, no opere otro aparato de alto consumo en el mismo circuito.
Si es indispensable el uso de un cable de extensión, se debe usar uno con régimen nominal de 15 amperios. Los cables de menor amperaje se pueden sobrecalentar. Se debe tener cuidado de acomodar el cable de manera que no interfiera para que nadie se tropiece ni lo pueda halar.

CONSERVE ESTAS INSTRUCCIONES.

Este aparato eléctrico es para uso doméstico solamente.

ENCHUFE POLARIZADO

Este aparato cuenta con un enchufe polarizado (un contacto es más ancho que el otro). A fin de reducir el riesgo de un choque eléctrico, este enchufe encaja en un tomacorriente polarizado en un solo sentido. Si el enchufe no entra en el tomacorriente, inviertalo y si aun así no encaja, consulte con un electricista. Por favor no trate de alterar esta medida de seguridad.

TORNILLO DE SEGURIDAD

Advertencia: Este aparato cuenta con un tornillo de seguridad para evitar la remoción de la cubierta exterior del mismo. A fin de reducir el riesgo de incendio o de choque eléctrico, por favor no trate de remover la cubierta exterior. Este producto no contiene piezas reparables por el consumidor. Toda reparación se debe llevar a cabo solamente por personal de servicio autorizado.

Nota: Si el cordón de alimentación esta dañado, en América Latina debe sustituirse por personal calificado o por el centro de servicio autorizado.

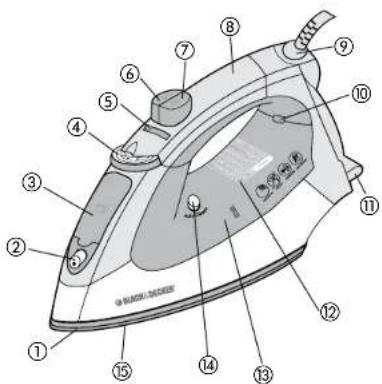

Este producto puede variar ligeramente del que aparece ilustrado.

1. Punta fina de la suela
2. Rociador
3. Tapa del orificio de llenado
4. Selector de tejidos
5. Selector de vapor variable
6. Botón de rociar
7. Botón de vapor
8. Mango ergonómico Comfort Grip®
9. Cable giratorio de 360°
10. Luz indicadora de funcionamiento
11. Talón de descanso
12. Guía de tejidos
13. Tanque de agua
14. Botón de limpieza automática Auto Clean®
15. Suela antiadherente

Guía de tejidos

1 ▶ Sintético
2 ▶ Nylon • Seda
3 ▶ Poliéster • Rayón
4 Tej. de Algodón
5 Lana
6 Algodón • Lino

Como usar

Este producto es para uso doméstico solamente.

PRIMEROS PASOS

• Retire todas las etiquetas y calcomanías pegadas a la plancha o al cable.
• Retire y guarde el material de lectura.
• Por favor ir a www.prodprotect.com/applica para registrar su garantía.
• Si va a planchar en seco, apoye la plancha sobre el talón de descanso encima de una tabla de planchar estable. (Para planchar con vapor, lea las instrucciones PARA LLENAR EL TANQUE DE AGUA.)
• Use tijeras para quitar el cierre plástico en el enchufe de la plancha. Desenrolle el cable y enchúfelo a un tomacorriente estándar.

PARA PRECALENTAR LA PLANCHA

Nota: Cuando la plancha está enchufada, la luz roja indicadora de funcionamiento se enciende y así permanece hasta que la plancha se desenchufe nuevamente o se activa el apagado automático. (Ver las instrucciones sobre la función de apagado automático.) Nota: Esta plancha se calienta rápidamente. Para desempeño óptimo, déjela descansar sobre su talón alrededor de 2 minutos antes de comenzar a planchar.

PARA LLENAR EL TANQUE DE AGUA

1. Con la plancha encima de una superficie plana, con la suela hacia abajo o inclinada a un ángulo de 45 grados, abra la tapa del orificio de llenado.

1. Usando una taza de medir, eche agua dentro del orificio hasta que alcance el nivel MAX en la parte lateral del tanque de agua (B). El tanque de agua tiene capacidad para alrededor de 1½ tazas de agua. No lo sobrellene.

Nota: Esta plancha se puede llenar con agua ordinaria del grifo; si el agua en su casa es blanda o dura, tal vez prefiera utilizar agua destilada. No use agua que haya sido procesada por un sistema doméstico para ablandar agua.

1. Cierre la tapa del orificio de llenado de forma segura.
2. Coloque la plancha sobre el talón de descanso.

Consejo: Para volver a llenar la plancha mientras plancha, desenchufe la plancha y siga el procedimiento que aparece anteriormente.

APAGADO AUTOMÁTICO DE 3 POSICIONES

1. La plancha cambiará al modo de espera luego de 30 segundos de inactividad si se deja descansando sobre la suela o de lado. Si se deja vertical sobre el talón de descanso, la plancha se apagará luego de 8 minutos (C).
2. La luz roja indicadora comienza a parpadear para avisarle que la plancha ha dejado de calentar.

Importante: La plancha se habrá apagado pero aun estará caliente.

1. Una vez que alguien levante la plancha nuevamente, se activa un sensor interno de movimiento y la plancha comienza a calentar de nuevo.
2. Permita que la plancha se vuelva a calentar por completo antes de comenzar a planchar otra vez.

PARA SELECCIONAR EL NIVEL PARA CADA TEJIDO

1. Lea las etiquetas de tejido de cada pieza para que le ayuden a determinar que tipo de tejido va a planchar.

Consejo: Si no está seguro del tipo de fibra del tejido, pruebe planchar un área pequeña (por la costura interior o el dobladillo) primero.

Consejo: Cuando planche alguna pieza de tejidos mixtos, seleccione la temperatura según el tejido más delicado. Por ejemplo, al planchar una camisa que sea 65% algodón y 35% poliéster, ajuste la temperatura para poliéster.

1. Una vez que determine el tipo de tejido, gire el selector de tejidos que está en la parte delantera del mango de la plancha, en dirección de las manecillas del reloj y seleccione el nivel de temperatura apropiado (D).

2. Cada vez que se ajuste la temperatura del tejido a un nivel más alto o bajo, permita que la plancha descanse más o menos un

minuto para permitir que se caliente o se enfríe. Pruebe la pieza de ropa planchando una pequeña área escondida para asegurarse que la temperatura de la plancha está ajustada correctamente.

Consejo: Planche las piezas que requieran temperaturas más bajas primero y luego ajuste la plancha a temperaturas más altas.

Importante: Siempre apoye la plancha sobre el talón de descanso cuando esté encendida y no esté en uso.

SUGERENCIAS PARA CADA NIVEL DE TEMPERATURA

Nivel Tejido	Piezas de ropa y telas comunes	Notas
1 sinté	tico bufandas, blusas,	Planchar por la parte de adentro
2 nailon	- seda ropa interior,	Planchar por la parte de adentro
3 poliéster	- rayón ropa de punto, vestidos, blusas, faldas, ropa de viaje	Planchar por la parte de adentro
4 mezola	de algodón camisas,
5 lana	pantalones, chaquetas,
6 algodón	- hilo Blusas de 100% algodón o hilo, camisas, manteles de mesa, pantalones, ropa de verano, chaquetas

PARA PLANCHAR EN SECO

Nota: Puede planchar sin vapor (planchado en seco) en cualquiera de los niveles de temperatura.

1. No es necesario vaciar el tanque de agua; simplemente mueva el selector de vapor completamente hacia la izquierda a la posición de "seco" (E).

Nota: Si desea vaciar el tanque de agua, siga las instrucciones en la página 16.

1. Para seleccionar la temperatura deseada consulte las direcciones PARA SELECCIONAR EL NIVEL PARA CADA TEJIDO.

2. Cuando termine de planchar, gire el selector de tejidos al nivel más bajo.

3. Apoye la plancha sobre su talón de descanso y permita que se enfríe.

Importante: Siempre apoye la plancha sobre el talón de descanso cuando esté encendida y no esté en uso.

Nota: Esta plancha incluye una opción de vapor entre los niveles 4 y 6. Presione el selector de vapor según la cantidad que necesite; esto le ayudará a eliminar los dobleces y arrugas difíciles. Al planchar en seco, puede utilizar el botón de vapor para lograr la emisión. Para usar este botón al planchar en seco:

- asegure que haya agua en el tanque de agua

- ajuste el selector de vapor variable al nivel más bajo

- oprima el botón de vapor

Nota: Para el mejor desempeño, permita un intervalo de 5 segundos entre una emisión de vapor y otra.

USO DEL VAPOR VARIABLE

Nota: Asegúrese de que el tanque de agua esté lleno.

1. Esta plancha produce vapor en los niveles 4 al 6. Gire el selector de tejidos para ajustar la temperatura según sea apropiado para la pieza que vaya a planchar.

1. Gire la válvula de control del selector de vapor variable, en la parte delantera del mango de la plancha, para ajustar la cantidad de vapor que desee utilizar (F). Mientras más alto el nivel, mayor potencia tendrá el vapor.

Nota: Para no usar vapor, el selector de vapor debe estar ubicado completamente a la izquierda 📄.

BOTÓN DE VAPOR

Consejo: Úselo para hacer dobleces y eliminar las arrugas difíciles. El botón de vapor se puede usar en cualquier momento y con cualquier nivel de temperatura al planchar con o sin vapor.

Nota: Asegúrese de que el tanque de agua esté lleno.

1. Con el tanque lleno hasta el nivel MAX, gire el selector de tejidos al nivel apropiado (entre el 4 y el 6) y deje que la plancha descanse sobre el talón alrededor de 90 segundos.

2. Oprima el botón de vapor ♣ para generar la emisión. Para mejor desempeño, permita un intervalo de 5 segundos entre una emisión de vapor y la otra.

Nota: Durante el primer uso, presione el botón de vapor ♣ varias veces.

BOTÓN DE ROCIAR

Consejo: Úselo para humedecer las arrugas y los dobleces a cualquier nivel de temperatura.

Nota: Asegúrese de que el tanque de agua esté lleno.

1. Oprima el botón de rociar ✕ para atomizar agua

Nota: Durante el primer uso, presione el botón de rociar △ varias veces.

Importante: No rocíe la seda.

PLANCHADO CON VAPOR HORIZONTAL

1. Llene el tanque de agua hasta el nivel MAX.

2. Gire el selector de tejido para ajustarlo según desee. Ver la sección PARA SELECCIONAR EL NIVEL PARA CADA TEJIDO en la página 14 y lea la etiqueta de la pieza de ropa para que le ayude a determinar el tipo de tejido.

3. Ajuste el selector de vapor en la parte delantera del mango de la plancha para seleccionar la cantidad de vapor deseada.

4. Cuando termine de planchar, gire el selector al nivel más bajo. Asegúrese de que el selector de vapor variable esté completamente hacia la izquierda a la posición de seco y desenchufe la plancha.

5. Apoye la plancha sobre el talón de descanso y permita que se enfríe.

Importante: Siempre apoye la plancha sobre el talón de descanso cada vez que esté encendida y no esté en uso.

PLANCHADO CON VAPOR VERTICAL

Consejo: Úselo para eliminar las arrugas o dobleces a las piezas de ropa que estén colgando o las cortinas.

1. Gire el selector de tejido y ajústelo según desee para el tejido que vaya a planchar.
2. Sostenga la plancha cerca del tejido la ropa, sin tocarlo.
3. Estire la tela con la mano que tiene libre y oprima el botón de vapor 🚫 mientras mueve la plancha sobre la tela.

Importante: No acerque mucho la plancha a la mano que está sosteniendo la tela para evitar el calor.

1. Para el mejor desempeño, deje un intervalo de 5 segundos entre una emisión de vapor y otra.

PARA VACIAR EL TANQUE DE AGUA DESPUÉS DE PLANCHAR

Nota: Se le sugiere, aunque no es necesario, vaciar el tanque de agua luego de cada uso.

1. Cuando termine de planchar, gire el selector de tejidos para ajustarlo al nivel más bajo. Asegúrese de que el selector de vapor variable esté completamente hacia la izquierda a la posición de seco 🚙 and unplug the iron.

2. Apoye la plancha sobre su talón de descanso y permita que se enfríe.

1. Para vaciar el agua del tanque, destape el orificio de llenado y apunte la plancha hacia abajo para verter el agua en un lavamanos (G).
2. Sostenga la plancha en esa posición hasta vaciar toda el agua del tanque.

Cuidado y limpieza

Este producto no contiene partes que el consumidor pueda reparar. En caso de requerir mantenimiento, envíela al personal de servicio calificado.

LIMPIEZA DE LAS SUPERFICIES EXTERIORES

1. Asegúrese de desconectar y permitir que la plancha se enfrié bien.
2. Limpie la suela y las superficies exteriores con un paño suave, humedecido con agua y un detergente doméstico suave. Jamás utilice abrasivos, limpiadores fuertes, vinagre ni almohadillas de fregar que puedan rallar o decolorar la plancha.
3. Después de limpiar, planche a vapor sobre un paño viejo a fin de retirar todo residuo acumulado en los orificios de vapor.

SISTEMA DE LIMPIEZA AUTOMÁTICA AUTO CLEAN®

Para mantener los orificios de salida de vapor libres de acumulaciones, siga las siguientes instrucciones por lo menos una vez al mes:

1. Llene el tanque de agua por debajo de la línea MAX. Enchufe la plancha.
2. Ajuste el selector de tejidos al nivel 6 y apoye la plancha sobre su talón de descanso.

3. Espere 2 minutos para que la plancha se caliente completamente, luego desenchufe la plancha.

4. Sostenga la plancha sobre un lavamanos con la suela hacia abajo.

5. Presione el botón de limpieza automática Auto Clean ^®

Importante: Tenga cuidado, ya que luego de varios segundos, agua caliente y vapor salen por las rejillas de vapor.

1. Continúe oprimiendo el botón de limpieza automática Auto Clean® hasta que se vacié toda el agua. Si es necesario, mueva la plancha de lado a lado y de alante hacia atrás.
2. Cuando termine, libere el botón, apoye la plancha sobre su talón de descanso y enchúfela. Déjela calentar alrededor de 2 minutos para que se seque el agua que quede.

ALMACENAMIENTO DE LA PLANCHA

1. Desconecte la plancha y espere que se enfríe
2. Verifique que el selector de temperatura esté ajustado a la posición min.
3. Almacene la plancha verticalmente sobre el talón de descanso, a fin de evitar el goteo a través de la suela.

¿NECESITA AYUDA?

Para servicio, reparaciones o preguntas relacionadas al producto, por favor llame al número del centro de servicio que se indica para el país donde usted compró su producto.

NO devuélva el producto al fabricante. Llame o lleve el producto a un centro de servicio autorizado.

DOS AÑOS DE GARANTÍA LIMITADA

(Aplica solamente en Estados Unidos y Canada)

¿Qué cubre la garantía?

• La garantía cubre cualquier defecto de materiales o de mano de obra que no haya sido generado por el uso incorrecto del producto.

¿Por cuánto tiempo es válida la garantía?

- Por dos años a partir de la fecha original de compra mientras que tenga una prueba de la compra.

¿Cómo se obtiene el servicio necesario?

- Conserve el recibo original como comprobante de la fecha de compra, comuníquese con el centro de servicio de su país y haga efectiva su garantía si cumple lo indicado en el manual de instrucciones.

¿Cómo se puede obtener servicio?

- Conserve el recibo original de compra.

- Por favor llame al número del centro de servicio autorizado.

¿Qué aspectos no cubre esta garantía?

• Los productos que han sido utilizados en condiciones distintas a las normales.
• Los daños ocasionados por el mal uso, el abuso o negligencia.
• Los productos que han sido alterados de alguna manera.
• Los daños ocasionados por el uso comercial del producto.
• Los productos utilizados o reparados fuera del país original de compra.
• Las piezas de vidrio y demás accesorios empacados con el aparato.
• Los gastos de tramitación y embarque asociados al reemplazo del producto.
• Los daños y perjuicios indirectos o incidentales.

¿Qué relación tiene la ley estatal con esta garantía?

- Esta garantía le otorga derechos legales específicos y el consumidor podría tener otros derechos que varían de una región a otra.

BLACK&DECKER. es una marca registrada de The Black & Decker Corporation, Towson, Maryland, E.U.

Fabricado e Impreso en la República Popular de China

Póliza de Garantía

(Válida sólo para México)

Duración

Applica Manufacturing, S. de R. L. de C.V. garantiza este producto por 2 años a partir de la fecha original de compra.

¿Qué cubre esta garantía?

Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto.

Requisitos para hacer válida la garantía

Para reclamar su garantía deberá presentar al Centro de Servicio Autorizado la póliza sellada por el establecimiento en donde adquirió el producto. Si no la tiene, podrá presentar el comprobante de compra original.

¿Donde hago válida la garantía?

Llame sin costo al teléfono 01 800 714 2503, para ubicar el Centro de Servicio Autorizado más cercano a su domicilio en donde usted podrá encontrar partes, componentes, consumibles y accesorios.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio Autorizado con el producto con la póliza de garantía sellada o el comprobante de compra original, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. Esta garantía incluye los gastos de transportación que se deriven de su cumplimiento.

Excepciones

Esta garantía no será válida cuando el producto:

A) Se hubiese utilizado en condiciones distintas a las normales.

B) No hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

C) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Applica Manufacturing, S. de R. L. de C.V.

Nota: Usted podra encontrar partes, componentes, consumibles y accesorios en los centros de servicios autorizados. Esta garantía incluyen los gastos de transportación que se deriven de sus cumplimiento dentro de sus red de servicio.

Por favor llame al número correspondiente que aparece en la lista a continuación para solicitar que se haga efectiva la garantía y donde Ud. puede solicitar servicio, reparaciones o partes en el país donde el producto fué comprado. También puede consultarnos en el e-mail [e-mail]

Argentina

Servicio Técnico

Monroe 3351

CABA Argentina

Tel: [phone]

[e-mail]

Chile

MASTER SERVICE SERVICENTER

Nueva Los Leones N° 0252

Providencia

Santiago - Chile

Fono Servicio: [562] - 232 77 22

Tel. sin costo 01 800

7001870

Costa Rica

Aplicaciones Electromecanicas, S.A.

Calle 26 Bis y Ave. 3

Servicio Master de Ecuador

Av. 6 de Diciembre 9276 y los Alamos

Tel. [593] 2281-3882

El Salvador

Calle San Antonio Abad 2936

San Salvador, El Salvador

Tel. [503] 2284-8374

Guatemala

MacPartes SA

3 ^a Calle 414 Zona 9

Frente a Tecun

Tel. [phone]

Honduras

ServiTotal

Contigua a Telecentro

Tegucigalpa, Honduras,

Tel. [phone]

México

Artículo 123 # 95 Local 109 y 112

De semáforo de portezuelo

500 metros al sur.

Managua, Nicaragua,

Tel. [phone]

Panamá

Servicios Técnicos CAPRI

Tumbamuerto Boulevard

El Dorado Panamá

500 metros al sur.

Tel. [phone] sin costo

(507) 2360-236 / 159

Perú

Servicio Central Fast Service

Av. Angamos Este 2431

San Borja, Lima Perú

Tel. [phone]

Puerto Rico

Buckeye Service

Jesús P. Piñero #1013

Puerto Nuevo, SJ PR 00920

República Dominicana

Tel.: [phone]

Venezuela

Inversiones BDR CA

Av. Casanova C.C.

Sello del Distribuidor:

Fecha de compra:

Modelo:

Comercializado por:

Applica Manufacturing, S. de R. L. de C.V.

KM 14.5 Carretera Puente de Vigas

Col. Lechería Tultitlán

Estado de México

CP 54940,

México

Servicio y Reparación

Art. 123 No. 95

Col. Centro, C.P. 06050

Deleg. Cuauhtemoc

Servicio al Consumidor,

Venta de Refacciones y Accesorios

01 800 714 2503

Código de fecha / Date Code

1 400 W 120 V\~60 Hz

KM 14.5 Carretera Puente de Vigas

Col. Lechería Tultitlán

Estado de México

CP 54940,

México

Teléfono: (55) 5831-7070

Del interior marque sin costo

01 [phone]
