Tipo de producto	Lavadora-secadora (combinada)
Marca	HAIER
Modelo	HWD 1500
Capacidad de lavado	6 kg (13,2 lb)
Capacidad de secado	3 kg (6,6 lb)
Dimensiones (Al x An x Pr)	85 x 59,5 x 60 cm (33,4 x 23,4 x 23,6 pulgadas)
Peso neto	88 kg (194 lb)
Alimentación	120 V ~ 60 Hz, 15 A
Potencia de lavado	350 W
Potencia de centrifugado	500 W
Velocidad máxima de centrifugado	1000 rpm
Programas de lavado	Algodón, Sintético, Lana, Seda, Rápido, Deporte, Enjuague, Centrifugado
Programas de secado	Secado automático, Secado 60 min, Refrescado 30 min
Opciones adicionales	Inicio diferido (1-24h), Prelavado, Enjuague adicional, Secado integrado
Tipo de carga	Frontal
Pantalla	LCD (tiempo restante, opciones)
Seguridad	Bloqueo infantil, bloqueo de puerta, parada automática en caso de mal funcionamiento
Limpieza y mantenimiento	Limpieza del filtro (1x/mes), compartimento de detergente extraíble, vaciado de la bomba
Garantía	1 año piezas y mano de obra (completa), piezas adicionales hasta 10 años
Accesorios incluidos	Mangueras de entrada de agua (2), tapones de transporte, soporte para manguera de desagüe

Preguntas frecuentes - HWD 1500 HAIER

¿Qué hacer si la máquina no arranca?

Verifique que el aparato esté correctamente enchufado y que la puerta esté bien cerrada. Asegúrese de que el grifo de agua esté abierto y que el ciclo no esté en modo Inicio diferido. Si el problema persiste, revise el disyuntor.

¿Por qué no funciona el secado?

Verifique que haya seleccionado un ciclo de secado. El tambor solo debe llenarse hasta la mitad (máx. 3 kg). Limpie el filtro y asegúrese de que la manguera de desagüe no esté obstruida.

¿Cómo interpretar el código de error 'Err1'?

El código Err1 indica un problema de bloqueo de puerta. Si la puerta no se bloquea después de 20 segundos, la máquina se detiene. Contacte a un reparador autorizado.

¿Qué hacer si la máquina hace un ruido anormal?

Un ruido de tambor o de aire es normal. Si el ruido es excesivo, verifique que la máquina esté nivelada y que la ropa esté distribuida uniformemente. Retire objetos duros (monedas, botones) de los bolsillos.

¿Cómo activar el bloqueo infantil?

Presione simultáneamente las teclas Delay e Inicio/Pausa durante 3 segundos. El indicador se enciende y la pantalla muestra 'Safe On'. Para desactivar, repita la misma operación.

¿Qué tipo de detergente usar?

Use un detergente poco espumoso para lavadora frontal. Para el prelavado, use solo polvo. Respete las dosis recomendadas en el envase.

¿Cómo limpiar el filtro de la bomba?

Retire la cubierta inferior, gire el filtro en sentido contrario a las agujas del reloj, límpielo bajo agua corriente y vuelva a colocarlo. Hágalo una vez al mes.

¿Por qué no se evacua el agua?

Verifique que la manguera de desagüe no esté doblada ni obstruida. Su altura debe estar entre 80 cm y 100 cm. Limpie el filtro de la bomba. Si el problema persiste, llame a un profesional.

¿Cómo instalar la máquina correctamente?

Retire los pernos de transporte de la parte trasera. Conecte las mangueras de entrada de agua (caliente en 'H', fría en 'C'). Conecte la manguera de desagüe. Nivele la máquina ajustando las patas.

¿Qué hacer en caso de corte de corriente?

La máquina tiene una función de memoria: reanudará el ciclo donde se detuvo cuando vuelva la corriente. Si el corte es prolongado, limpie el aparato antes de usarlo nuevamente.

MANUAL DE USUARIO HWD 1500 HAIER

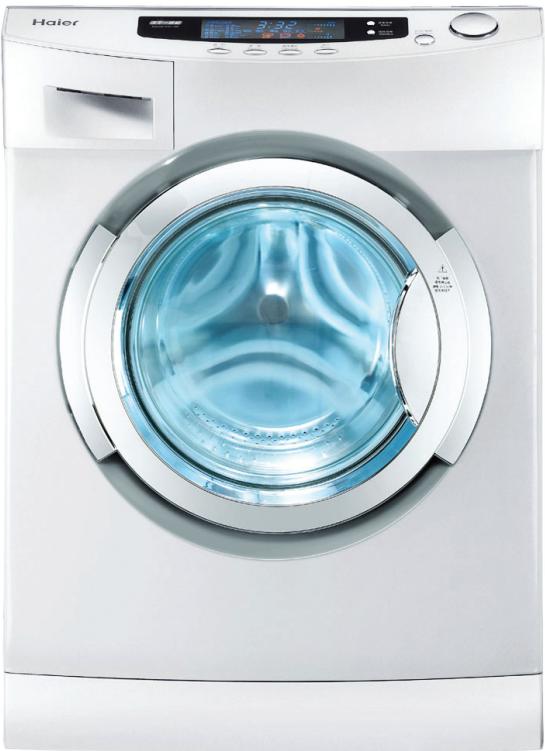

Combo de Lavadora y Secadora de Ropa con Carga Frontal

Manual del Usuario

Modelo # HWD1500

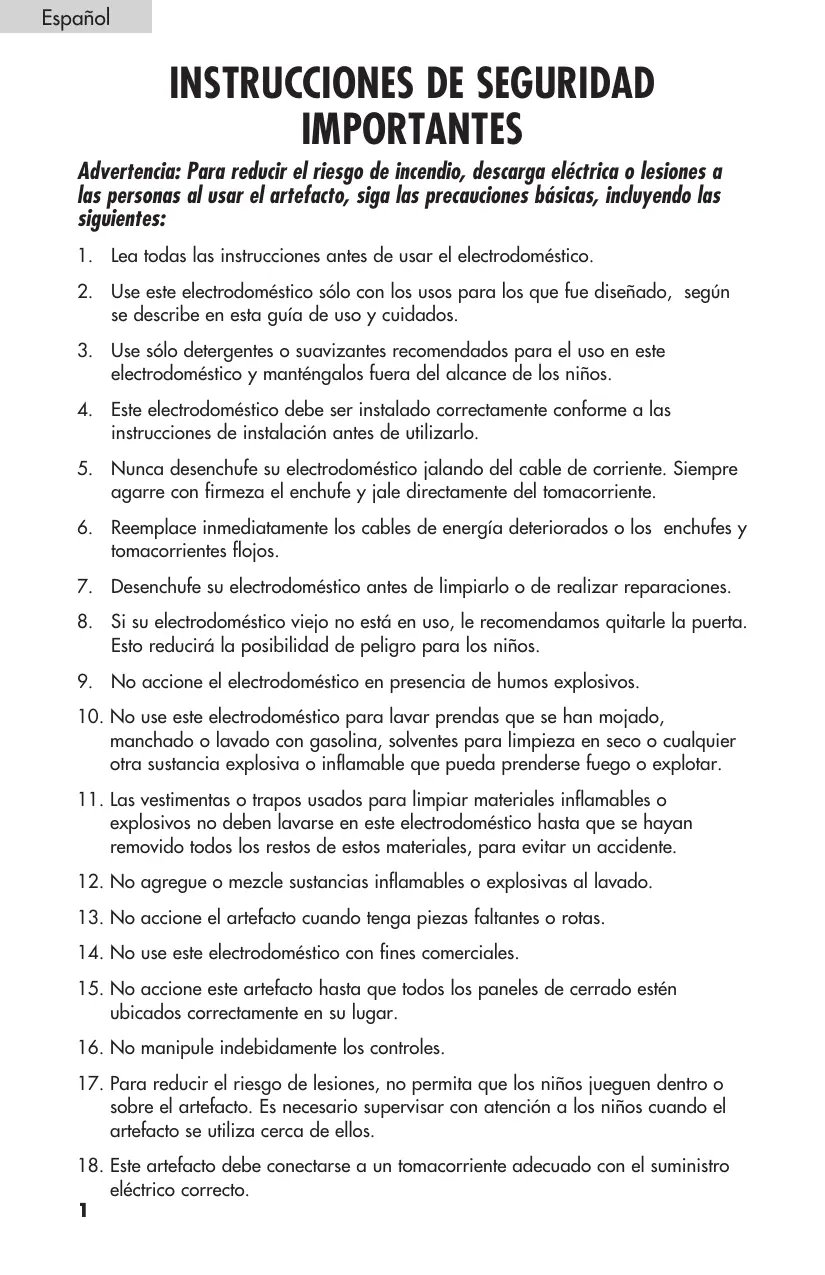

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Advertencia: Para reducir el riesgo de incendio, descarga eléctrica o lesiones a las personas al usar el artefacto, siga las precauciones básicas, incluyendo las siguientes:

1. Lea todas las instrucciones antes de usar el electrodoméstico.
2. Use este electrodoméstico solo para los usos para los que fue diseñado, según se describe en esta guía de uso y cuidados.
3. Use solo detergentes o suavizantes recomendados para el uso en este electrodoméstico y manténgalos fuera del alcance de los niños.
4. Este electrodoméstico debe ser instalado correctamente conforme a las instrucciones de instalación antes de usarlo.
5. Nunca desenchufe su electrodoméstico jalando del cable de corriente. Siempre agarre con firmeza el enchufe y jale directamente del tomacorriente.
6. Reemplace inmediatamente los cables de energía deteriorados o los enchufes y tomacorrientes flojos.
7. Desenchufe su electrodoméstico antes de limpiarlo o de realizar reparaciones.
8. Si su electrodoméstico viejo no está en uso, le recomendamos quitarle la puerta. Esto reducirá la posibilidad de peligro para los niños.
9. No use el electrodoméstico en presencia de humos explosivos.
10. No use este electrodoméstico para lavar prendas que se han mojado, manchado o lavado con gasolina, solventes para limpieza en seco u otras sustancias explosivas o inflamables que puedan prenderse fuego o explotar.
11. Las vestimentas o trapos usados para limpiar materiales inflamables o explosivos no deben lavarse en este electrodoméstico hasta que se hayan removido todos los restos de estos materiales, para evitar un accidente.
12. No agregue ni mezcle sustancias inflamables o explosivas al lavado.
13. No use el artefacto cuando tenga piezas faltantes o rotas.
14. No use este electrodoméstico con fines comerciales.
15. No use este artefacto hasta que todos los paneles de cierre estén ubicados correctamente en su lugar.
16. No manipule indebidamente los controles.
17. Para reducir el riesgo de lesiones, no permita que los niños jueguen dentro o sobre el artefacto. Es necesario supervisar con atención a los niños cuando el artefacto se utilice cerca de ellos.
18. Este artefacto debe conectarse a un tomacorriente adecuado con el suministro eléctrico correcto.
19. Debe asegurarse una conexión a tierra adecuada para reducir el riesgo de descargas eléctricas o incendios. NO CORTE O QUITE EL ENCHUFE DE CONEXIÓN A TIERRA. Si no cuenta con un tomacorriente de tres entradas en la pared, pídale a un electricista matriculado que instale el tomacorriente adecuado. El tomacorriente de pared DEBE tener una adecuada conexión a tierra.
20. Se puede producir gas hidrógeno si el calentador de agua no ha sido utilizado durante más de dos semanas. Esto puede ser explosivo en ciertas circunstancias. En este caso, abra todos los grifos de agua caliente y deje correr el agua caliente durante una hora antes de usar este artefacto. De esta manera, el hidrógeno atrapado se liberará. Durante este proceso no prenda ningún artefacto eléctrico; no fume ni prenda una cerilla ni encendedor; ni use una llama. Esto evitará accidentes ya que el gas hidrógeno es inflamable y puede explotar.
21. No seque artículos que han sido limpiados, lavados, remojados o manchados con gasolina, solventes para el lavado en seco u otras sustancias explosivas o inflamables, ya que pueden liberar vapores que puedan prenderse fuego o explotar.
22. No repare o reemplace ninguna pieza del artefacto ni intente ningún tipo de reparación a menos que esté recomendado específicamente en las instrucciones de reparación para el usuario, las cuales debe entender y debe tener la habilidad para llevarlas a cabo.
23. No utilice el secado con calor con elementos que contengan espuma de goma o materiales con texturas similares a la goma.
24. No coloque elementos expuestos a los aceites de cocción en su secadora. Los elementos contaminados con aceite pueden contribuir a que se produzca una reacción química que ocasione un incendio en la carga.

CONSERVE ESTAS INSTRUCCIONES

Nota: Estas unidades cuentan con un dispositivo de autobloqueo. Espere 3 horas antes de abrir la puerta.

PELIGRO

Riesgo de que los niños se atrapen. Antes de deshacerse de su electrodoméstico viejo, quite la puerta para que los niños no puedan quedarse atrapados adentro fácilmente.

Gracias por comprar este producto Haier. Este manual fácil de usar lo guiará para sacarle el mejor uso a su lavadora y secadora.

Recuerde anotar los números de modelo y serie. Están ubicados en la etiqueta en la parte de atrás de la lavadora.

Número de modelo

Número de serie

Fecha de compra

Grape su recibo al manual. Lo necesitará para obtener servicios según la garantía.

CONEXIONES ELÉCTRICAS

INSTRUCCIONES DE PUESTA A TIERRA

Este aparato necesita estar conectado a tierra. En caso de un corto circuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica al proporcionar un alambre de escape para la corriente de electricidad. Este aparato está equipado con un cable que tiene un alambre de conexión a tierra y un enchufe con conexión a tierra. El enchufe debe colocarse en un tomacorriente apropiado que esté correctamente instalado y conectado a tierra.

• El uso incorrecto del enchufe puede resultar en el riesgo de descarga eléctrica.
• Consulte a un electricista o personal de servicio si las instrucciones de conexión a tierra no se entienden por completo o si existen dudas acerca de si el aparato ha quedado bien conectado a tierra.

Requisitos de Instalación Eléctrica:

• Este aparato debe enchufarse en un tomacorriente conectado a tierra de por lo menos 15 amp, 120 volt, 60 Hz.

Nota: Donde se encuentre un tomacorriente estándar para dos clavijas, es la responsabilidad personal y obligación del consumidor hacer que se reemplace con un tomacorriente de tres clavijas correctamente conectado a tierra.

Cables de Extensión:

No se recomienda el uso de cables de extensión.

Interrupciones de Corriente

De vez en cuando pueda haber apagones a causa de tormentas eléctricas u otras cosas. Desenchufe el cable de electricidad del tomacorriente AC cuando ocurre un apagón. Cuando la corriente haya sido restaurada, vuelva a enchufar el cable de electricidad en el tomacorriente AC. Si el apagón se prolonga por un tiempo, limpie la lavadora antes de volverla a usar. Para detalles vea "Otros Usos" - "Función de Memoria Apagar" en la página 18.

ÍNDICE DE MATERIAS

INSTRUCCIONES DE SEGURIDAD IMPORTANTES 1

CONEXIONES ELÉCTRICAS 4

Instrucciones de Puesta a Tierra 4

PIEZAS Y ATRIBUTOS 6

Parte delantera 6

Parte de atrás 7

INSTRUCCIONES DE INSTALACIÓN 8

Herramientas y Materiales Necesarios 8

Desempacar su electrodoméstico 9

INSTALACIÓN 11

Fuente de Energía 12

Uso correcto del dispenser 17

MÉTODOS DE LAVADO 18

Sonidos Normales de Funcionamiento 19

GUÍA DE USO Y CUIDADO 20

Limpieza y mantenimiento 20

Mudanzas y vacaciones 21

Almacenaje de su electrodoméstico en un ambiente frío 21

CÓDIGOS DE ADVERTENCIA 22

LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS 23

ESPECIFICACIONES TÉCNICAS 25

GARANTÍA LIMITADA 26

PIEZAS Y ATRIBUTOS

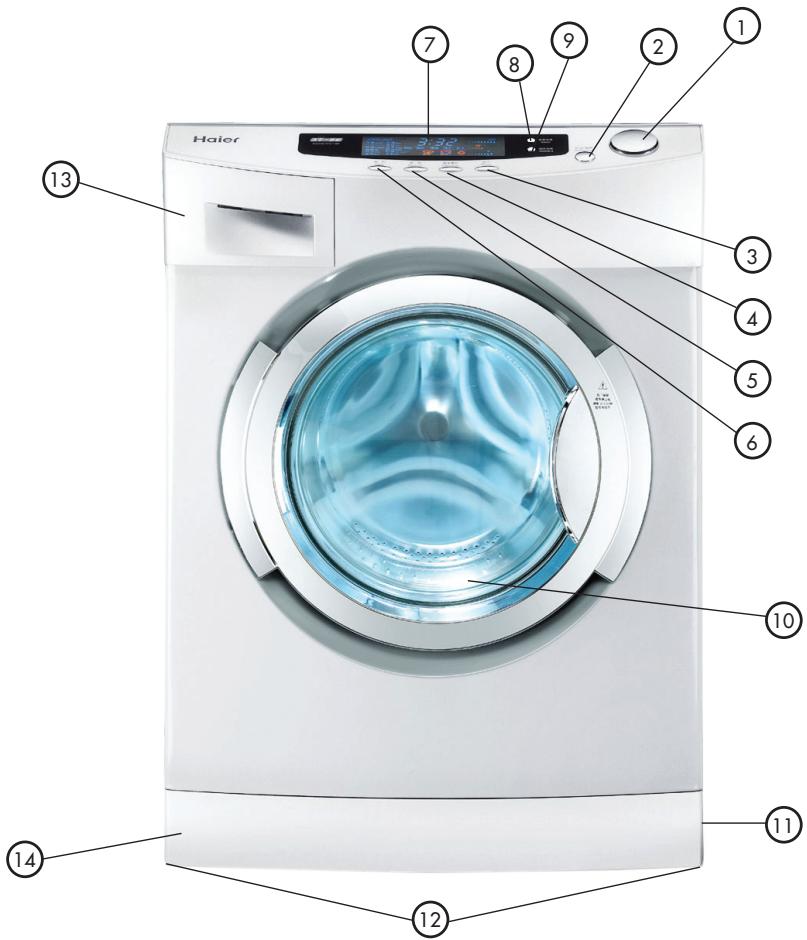

Parte delantera

1. Dial de selección de ciclo
2. Botón Start/Pause (Comenzar/Pausa)
3. Botón de selección del ciclo de secado
4. Botón de selección de enjuague extra
5. Botón de función de prelavado
6. Botón de demora
7. Visor de tiempo restante
8. Botón de selección de la velocidad de centrifugado
9. Botón de selección de temperatura
10. Ventana de vidrio de la puerta para ver el interior
11. Filtro (no se muestra)
12. Patas ajustables para la parte delantera (no se muestran)
13. Compartimiento para el detergente/suavizante
14. Tapa extraíble

PIEZAS Y ATRIBUTOS

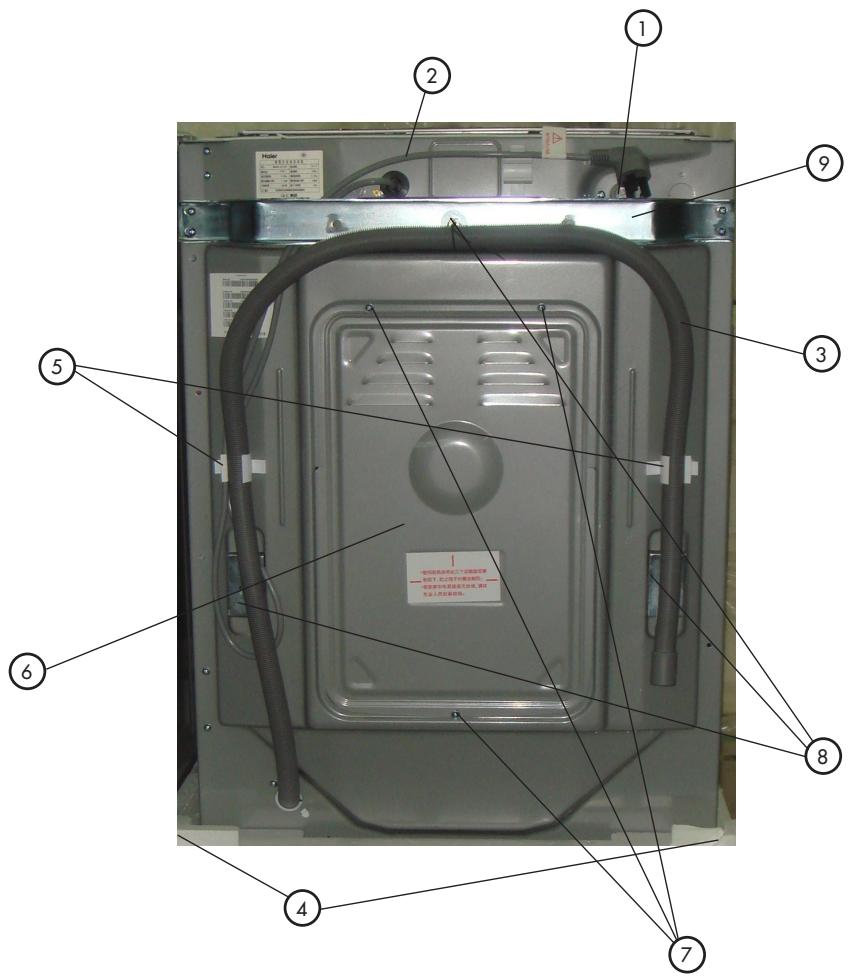

Parte de atrás

1. Válvulas de entrada de agua (fría/caliente)
2. Suministro de energía (120V/60Hz, 15 Amperes)
3. Manguera de desagüe
4. Patas de nivelación ajustables para la parte trasera (no se muestran)
5. Sujetadores de la manguera de desagüe (3)
6. Placa trasera
7. Tornillos de la placa trasera (3)
8. Pernos para el transporte (3)
9. Soporte de metal

INSTRUCCIONES DE INSTALACIÓN

Advertencia. Riesgo de incendio

• La instalación del combo de lavadora/secadora de ropa debe realizarla un instalador calificado.
• Instale el combo de acuerdo con las instrucciones del fabricante y los códigos locales.
• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.
• Conserve estas instrucciones

Herramientas y Materiales Necesarios

Ud. Necesitará las siguientes herramientas para ayudar en la instalación de su lavadora:

Tijeras - Llave inglesa - Destornillador estándar Cinta de medidas - Alicates Guantes Nivel

Accesorios Provistos

Cantidad

1. Mangueras de entrada para agua fría y caliente 2
2. Regulador de presión 2

(Adjuntado con las mangueras de entrada para agua fría y caliente)

1. Lavadores planos para mangueras de entrada de agua 4

(Instaladas en cada punto de las mangueras de entrada de agua)

1. Guía de uso y Cuidado (No Mostrado) 1
2. Tapones plásticos para cubrir los huecos 3

de los pernos de transporte

1. Soporte de la manguera de desagüe 1

Desempacar su electrodoméstico

• Quite todo material de empaque, incluyendo los pernos de transporte.
• Inspeccione y quite cualquier resto de material de empaque, cinta adhesiva, o materiales estampados antes de utilizar la lavadora.
• Los pernos de transporte se deben quitar antes de usar la lavadora. Una vez que se quiten, guárdelos para que cuando se mude pueda reinstalarlos para proteger al aparato de daños durante el transporte.
• Las mangueras de entrada de agua y otros accesorios están empacadas y colocadas bajo el centro de la cavidad.

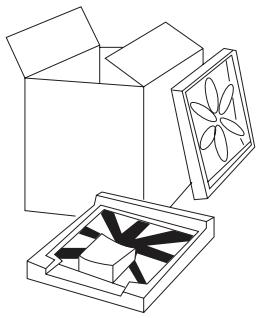

• Como muestra la figura 1, quite todos los materiales de empaque (incluyendo la base de espuma de caucho).

Al abrir el paquete, posiblemente se verán gotas de agua en la bolsa de plástico y en la portilla. Se llevan a cabo pruebas con agua para comprobar que no haya pérdidas.

Fig. 1

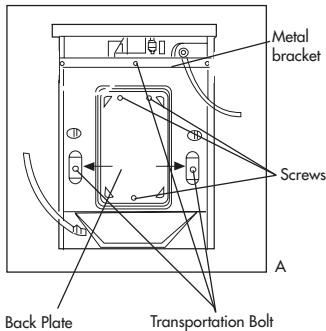

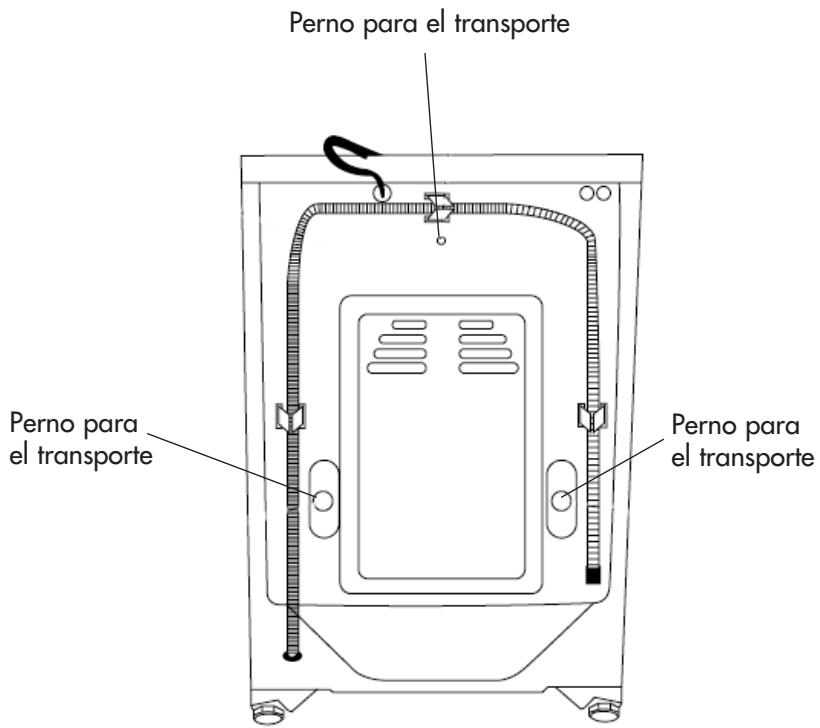

• Quite los tres pernos de transporte como muestra la figura 2a. Los pernos protegen al aparato de los impactos durante el transporte. Se deben seguir los pasos indicados abajo antes de usar el aparato:
• Quite la placa dorsal de la lavadora. Para hacer esto necesitará quitar tres tornillos que sostienen la placa.
• Ahora puede quitar los pernos para el transporte. Mientras está quitando los tres pernos de la parte trasera de la lavadora, al mismo tiempo quite las mangueras de goma que se encontrarán detrás de los pernos para el transporte dentro de la unidad. Quite el soporte de metal y guárdelo en un lugar seguro para su posterior uso.
• Vuelva a instalar la placa dorsal.

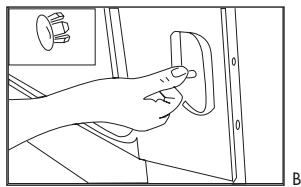

• Llene los huecos que quedan donde estaban los pernos con tapones de plástico. (Ojo: Los pernos y la manguera de goma se deben conservar en un lugar seguro para uso posterior.) (Fig. 2B)

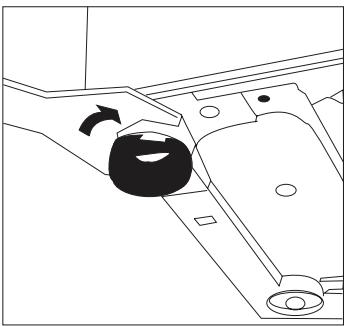

• Nivelar la Lavadora: Debajo de la lavadora se encuentran patas ajustables. Antes de usar, la lavadora debe ser ajustada, como muestra la figura 3, para asegurar que está nivelada. Las patas niveladoras se pueden ajustar al girarlas en el sentido contrario a las agujas del reloj para subir la lavadora, o en el sentido de las agujas del reloj para bajarla.

Fig. 2

Fig. 3

INSTALACIÓN

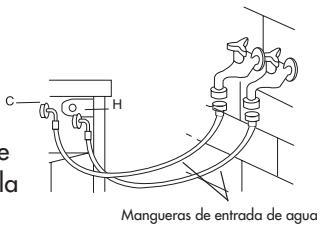

Conexión de la manguera de entrada de agua a la lavadora (utilice juegos de mangueras nuevos, no reutilice mangueras viejas).

• Conecte el extremo liso de la manguera de entrada al grifo de agua y asegúrese de apretarlo.
• Conecte el extremo acodado de la manguera de entrada a la lavadora y asegúrese de apretarlo.

Nota: Asegúrese de que la manguera de entrada de agua fría (COLD) esté conectada a la válvula de agua fría (marcada con "C").

• Asegúrese de que la manguera de entrada de agua caliente (HOT) esté conectada a la válvula de agua caliente (marcada con "H").

Nota: Debe haber una arandela de goma plana en cada extremo de las mangueras de entrada. Apretar en exceso puede dañar la válvula.

Manguera de drenaje de agua

• La altura del tubo para la manguera de drenaje de agua debe estar entre 2'6" y 3'3". La manguera de drenaje de agua debe colocarse de forma segura en la abrazadera en la parte trasera de la lavadora.
• Utilice el soporte de drenaje de agua (soporte) incluido como accesorio para una instalación correcta. Si necesita extender la manguera de drenaje de agua, no debe exceder los 8'2". (Una extensión más larga resultará en una entrada y calidad de agua deficientes.) El diámetro de la manguera de extensión debe ser igual al de la manguera original.

Aviso: La manguera de drenaje de agua no debe sumergirse en agua. La manguera original y la de extensión deben estar firmemente conectadas.

Fuente de energía

• La lavadora debe conectarse a un tomacorriente regular con conexión a tierra de 120 V ~ 60 Hz, 15 A. Asegúrese de cumplir con los códigos locales de la ciudad.

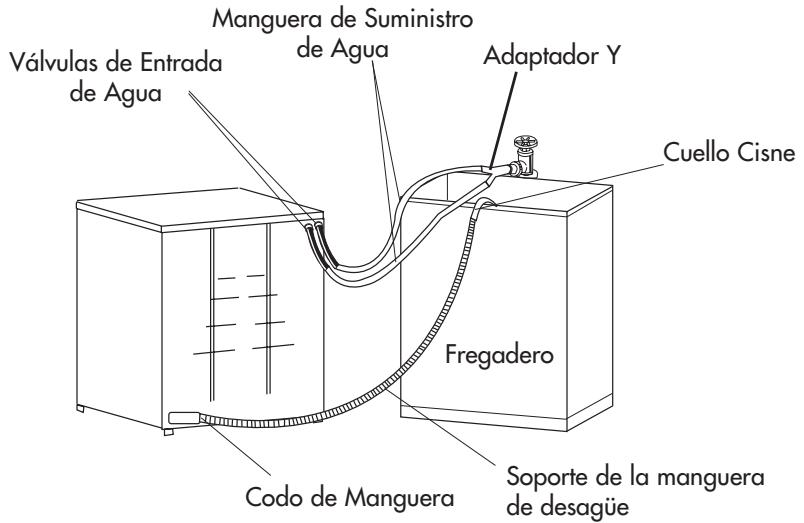

Conexión del adaptador en Y

Nota: El "Adaptador Y" en la figura de abajo es solo un ejemplo. No se incluye en la caja como accesorio. Si necesita usar este tipo de conexión, puede comprar un "Adaptador Y" en su ferretería más cercana.

Dimensiones del Módulo

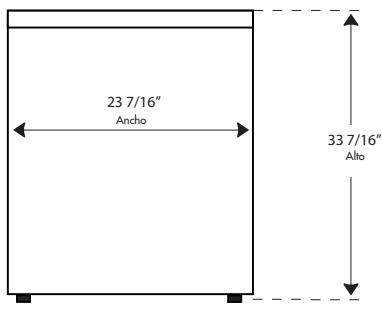

Vista del frente

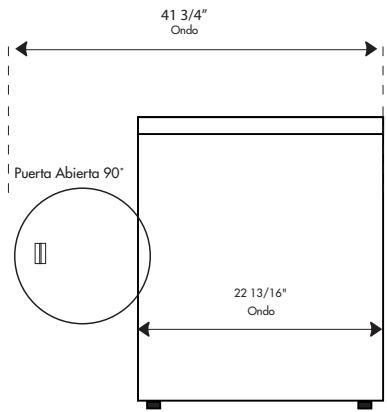

Vista del lado

Advertencia: Para reducir el riesgo de incendio, descarga eléctrica o heridas a personas, lea las INSTRUCCIONES DE SEGURIDAD IMPORTANTES antes de utilizar este aparato.

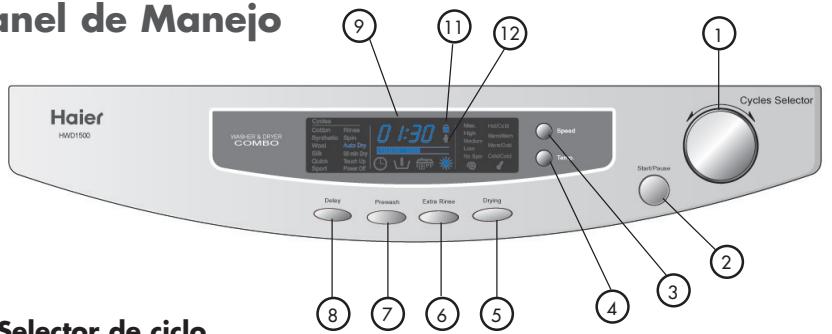

Panel de Manejo

1. Selector de ciclo

Para configurar el programa de lavado deseado, gire la perilla y se iluminará el ciclo seleccionado en el panel de control. Los ciclos de lavado son: Algodón, Sintéticos, Lana, Seda, Rápido y Deportiva. Una vez que haya realizado la selección, deberá presionar "Start/Pause" (Comenzar/Pausa) para iniciar el funcionamiento.

2. Botón Start/Pause (Comenzar/Pausa)

Después de seleccionar el ciclo, las opciones, la velocidad de centrifugado, la temperatura y el ciclo de secado, presione este botón para comenzar a lavar. Durante un ciclo de lavado, presione este botón para pausar el funcionamiento. Oprima nuevamente para reanudar el funcionamiento. Si se selecciona el ciclo de secado, la energía de lavado pasará al programa de secado después de que se termine de lavar.

3. Spin Speed Selection (Selección de velocidad de centrifugado)

Con este botón puede seleccionarse la velocidad de centrifugado requerida. Puede elegir entre Max (Máxima); High (Alta); Medium (Media); Low (Baja) y No Spin (Sin centrifugado):

La velocidad máxima varía cuando se selecciona un programa diferente.

4. Botón Temperature (Temperatura)

Presione este botón para seleccionar la temperatura de lavado/enjuague. Las opciones de selección son frío/caliente; tibio/tibio; tibio/frío; frío/frío. La temperatura de lavado/enjuague varía cuando se selecciona un programa diferente.

5. Botón Drying (Secado)

Para comenzar el ciclo de secado inmediatamente después del ciclo de lavado, presione este botón. Se encenderá un indicador que muestra que está activo. Cuando la unidad pase al modo secado, la luz destellará. Para cancelar el programa, presione el botón Start/Pause (Comenzar/Pausa) antes de que finalice el ciclo. Si se presiona el botón Drying (Secado) nuevamente, se cancelará el programa de secado y se apagará la luz.

NOTA: El ciclo de secado no está disponible en todos los ciclos de lavado.

6. Botón Extra Rinse (Enjuague extra)

Presione este botón para agregar un ciclo de enjuague adicional a su ciclo de lavado. Una luz en la pantalla le avisará que se ha activado la opción. Antes de que el ciclo de lavado pase al modo suavizante, se agregará un ciclo de enjuague adicional.

7. Prewash (Prelavado)

Presione este botón para activar el ciclo de prelavado. La luz indicadora se encenderá. Una vez que comienza el ciclo de lavado, primero pasará al modo Prelavado y luego al ciclo de lavado regular. Durante este tiempo, la luz de prelavado parpadeará y el agua entrará al primer compartimiento del dosificador de detergente. Al final del ciclo la luz indicadora se apagará.

8. Comienzo demorado

Para seleccionarlo, presione el botón con la función "Delay" (Demorado). El ciclo de lavado comenzará en un momento posterior según su elección. El comienzo del ciclo se demorará 1 hora por cada vez que presione el botón, hasta un máximo de 24 horas. Después de que la pantalla muestre 24:00, si se presiona el botón una vez más aparecerá 00:00. En este momento puede cancelar la función de demora sin apagar el combo. Cuando está seleccionada la opción, el icono de demora se encenderá y se apagará únicamente cuando comience el ciclo. La pantalla muestra el tiempo de demora en horas. Cuando se alcance el tiempo de demora seleccionado, la máquina comenzará a funcionar.

9. Pantalla LCD

Muestra el ciclo de lavado elegido, el ciclo de secado elegido, el tiempo restante de lavado/secado o de demora, la velocidad de centrifugado y la selección de temperatura. También se muestra la luz indicadora de demora, prelavado, enjuague extra o secado. Se iluminarán las funciones de bloqueo de la puerta y bloqueo infantil cuando se activen.

10. Distribuidor de detergente

Si se elige el ciclo de prelavado, agregue detergente al primer compartimiento.

El detergente de lavado regular debe agregarse en el segundo compartimiento.

Si se utiliza suavizante para la ropa, este debe agregarse en el tercer compartimiento.

11. Luz de la puerta

Una luz de bloqueo se iluminará cuando se bloquee la puerta.

12. Indicadores de bloqueo infantil

Cuando se active el bloqueo infantil, este indicador se encenderá. Cuando el combo está en funcionamiento, presione "Delay" (Demorado) y "Start/Pause" (Comenzar/Pausa) a la vez durante 3 segundos. De esta manera se activa la función. La pantalla LCD mostrará "SafeOn" (Encendido con seguridad). En este momento, los ciclos seleccionados no pueden cambiarse accidentalmente. Para cancelar la función, presione "Delay" (Demora) y "Start/Pause" (Comenzar/Pausa) nuevamente durante 3 segundos.

Para cancelar la función, presione "Delay" (Demora) y "Start/Pause" (Comenzar/Pausa) nuevamente durante 3 segundos.

Suministro electrico	·120V/60Hz/15 Amperes.
Suministro de agua	·Abra el grifo y asegúrese de que el flujo de agua sea correcto. Precaución: Antes de encender la lavadora, abra el grifo para asegurarde que el grifo del agua y la manguera de entrada de agua está conectadas y no goteen.
Selección de detergente	·El的结果del lavado depende de la calidad del detergente, excepto en lo que se refiere al rendimiento de las functions de la lavadora. Hay muchas MARCAS de detergente en el mercado. Para lograr el mayor resultado de lavado, le sugerimos que utilizec detergentes que produzcanlittle espuma, para el uso conmarinas lavadoras automaticas con;tambor. ·Lea las instrucciones del fabricante del detergente para elegir el detergente correcto y la calidad queDebe usar. Atencion:Ponga en el compartmento solo la calidad de detergente suficientepara una carga de lavado por vez.
Tratamiento de la ropa	·Clasificque las prendas según su tipo yla calidad de sociedad. Hay tres temas de prendas: Generos de algodón, sintéticos y de lana (seda). ·Separe las prendas blancas de las de color. ·Saque todos los objectos de los bollos, tales como llaves y monedes, que pueda provocar daños a lamaids. ·Repare las prendas dañadas, los botones flojos o los cierras dañados antes de lavar. ·Las sábanas y los manteles deben introducirse sin doblar. ·Esta lavadora es para uso hogareño y está

Tipo	Algodón	Sintético	Lana/Seda	Mezclas	Secado
Carga maxima	13,2libraries	6,6libraries	3,3libraries	6,6libraries	6,6libraries

SELECCIÓN DE PROGRAMA

Nombre del programa	Opinion	Condición adecuada	Carga (libras) por debajo	Duración del programa
algodón	lavado	lavado de prendas de algodón	13.22	2:37
	lavado + secado	lavado de prendas de algodón	6.6	4:37
sintético	lavado	lavado de prendas sintéticas	6.6	1:16
	lavado + secado	lavado de prendas sintéticas	6.6	2:16
lana	lavado	lavado de prendas de lana	3.3	1:00
Se da	lavado	lavado de prendas de seda	3.3	0:59
rápido	lavado	para prendas no demasiado sueñas	6.6	0:32
deportiva	lavado	para prendas deportivas	6.6	1:42
enjuague	/	/	/	0:26
centrifugado	/	/	/	0:09
Secado automático	secado	algodón o sintético	6.6	2:30
Secado en 60 min.	secado	algodón o sintético	6.6	1:00
Retoque	secado	/		0:30
Apagado (Off)	/

Cargar

• Cargue cada artículo ligeramente.
• Separe la ropa de color de la ropa blanca. Separe ropa gruesa de la ropa ligera.
• Revise cuidadosamente todos los bolsillos, puños y dobladillos para objetos pequeños. Estos pueden fácilmente rodar bajo la tina y dañarla.
• Hágale un tratamiento inicial a las manchas y áreas bastante sucias para obtener los mejores resultados.
• No sobrecargue su lavadora.
• Cierre la puerta correctamente después de cargar la ropa.

Uso correcto del dispensador

El dispensador de detergente/suavizante está ubicado en la esquina superior del lado izquierdo de la lavadora. Abra el dispensador jalándolo hacia afuera. Verá que hay tres compartimentos.

Uso correcto de suavizante de tela:

• Vierta el suavizante líquido en el compartimento de la cantidad recomendada por el fabricante.
• No llene el compartimento más de su límite indicado para evitar el rebose.

Advertencia:

• Nunca le eche suavizante directamente a la ropa porque podría descolorarla o mancharla.
• No use polvo o suavizante en el dosificador o se tapará. El dosificador es solo para líquidos.

Uso correcto del detergente:

Cuando esté seleccionado el ciclo de prelavado, no use detergente líquido. Se recomienda detergente que cree espuma para lavadoras de carga frontal. Este tipo de detergente evita daños a su lavadora que puedan resultar cuando un exceso de espuma llega a la entrada del compartimento.

Nota: Usted puede usar más o menos detergente dependiendo del tamaño de la carga, el tipo de agua disponible en su área, si es agua dura o agua suave, y si la ropa está muy sucia o solo un poco. Además del rendimiento de la lavadora, la calidad del detergente afecta el resultado del lavado. No use detergente líquido en los compartimentos 1 y 2.

MÉTODOS DE LAVADO

Uso de la lavadora

Cuando gire el selector de ciclos, deberá elegir un ciclo de lavado. El ciclo de lavado se iluminará en el panel de control. La velocidad de centrifugado y la temperatura de lavado/enjuague están preconfiguradas para cada uno de los ciclos. En este momento puede seleccionar el programa "Drying" (Secado) y presionar "Start/Pause" (Comenzar/Pausa) para comenzar a lavar.

Si antes de seleccionar el ciclo desea cambiar la velocidad de centrifugado y la temperatura del lavado/enjuague, puede cambiar manualmente las configuraciones con los botones "Speed" (Velocidad) y "Temperature" (Temperatura). También puede seleccionar otras opciones, tales como "Prewash" (Prelavado) y "Extra Rinse" (Enjuague extra) en este momento. Se iluminará un icono en el panel de control que muestra lo que eligió.

Existen 3 selecciones de secado. Pueden seleccionarse Auto dry (Secado automático), Time Dry (60 min) (Secado programado) o Touch up (Retoque) antes de comenzar a lavar. El ciclo de retoque se elige para quitar las arrugas que se forman en las prendas que han estado en el guardarropa durante un tiempo prolongado. Es un ciclo de secado de 30 minutos.

Cuando estén elegidas las opciones, presione "Start/Pause" (Comenzar/Pausa) para comenzar el ciclo o "Delay" (Demora) para comenzar el lavado posteriormente. Cada vez que se presiona este botón se demora el comienzo del lavado de a una hora.

NOTA: Para permitir que las prendas den vueltas durante el ciclo de secado, el tambor debe estar lleno solo hasta la mitad.

ADVERTENCIA: Para reducir el riesgo de incendio, no seque elementos que contengan espuma de goma o materiales con texturas similares a la goma.

Consejos

• Agregar el agente suavizante puede ayudar a que la ropa se libere de la electricidad estática y que las prendas se sientan suaves y sean fáciles de planchar.

Ahorro de energía y de agua durante el proceso del lavado

1. Coleccione ropa suficiente para una carga llena y complétela.
2. No sobrellene la lavadora.
3. Hágale un tratamiento inicial a la ropa que esté demasiado sucia.
4. Elija el ciclo Quick (Rápido) para las prendas no muy sucias.
5. Escoja una velocidad de centrifugado apropiada.
6. No use más detergente de lo necesario.
7. El suavizante hace que la ropa se sienta más suave y que sea más fácil de planchar.

Otras Funciones

Función de Memoria-Apagar:

Esta máquina tiene una función de memoria-apagar. En caso de un apagón repentino o si hay necesidad de cortar la corriente durante un ciclo de lavado, los ajustes presentes serán guardados, y la operación continúa cuando se restablezca la corriente.

Sonidos Normales de Funcionamiento

Es normal escuchar los siguientes sonidos durante el funcionamiento de la lavadora:

• Sonidos de que algo se revuelca: Esto es normal ya que la ropa pesada y mojada que está en la lavadora está continuamente siendo tirada.
• Sonido de aire corriente: Esto sucede cuando la tina de la lavadora gira a un rpm muy alto.
• Los cambios entre programas y modos, entre lavado y enjuague final, provocan sonidos clic.

GUÍA DE USO Y CUIDADO

Advertencia: Siempre desenchufe su aparato antes de limpiar para evitar la descarga eléctrica. Ignorar esta advertencia podrá resultar en muerte o lesiones. Antes de usar productos para limpieza, siempre lea y siga las instrucciones del fabricante y las advertencias para evitar lesiones personales y daños al producto.

Limpieza y mantenimiento

Use un trapo húmedo o espumoso para limpiar el panel de botones.

• Para evitar daños al acabado del gabinete, pase el trapo al gabinete de la lavadora solo cuando sea necesario. Si le cae suavizante en polvo o líquido, blanqueador o detergente, pase un trapo inmediatamente porque esto podría dañar el acabado.
• No use sustancias abrasivas y duras, amonio, blanqueador de cloro, detergente concentrado, solventes o almohadillas de metal para restregar. Algunas de estas sustancias pueden disolver, dañar o decolorar su aparato.
• Quite hebillas o pinzas de la ropa para evitar arañar las piezas interiores.
• El compartimiento del dispensador de detergente tiene una inserción desmontable. Con el tiempo, este compartimiento podrá acumular detergente seco, tierra y escombros. Hay que sacar la inserción y enjuagarla en un fregadero o quitar los escombros con un cepillo suave.

Limpieza del filtro (una vez por mes)

Este filtro se utiliza para atrapar botones, monedas y otros objetos sueltos que puedan haberse dejado en los bolsillos de las prendas.

Jale la tapa inferior con las dos manos como se muestra en la Fig. 1. Quite el filtro girándolo hacia la izquierda como se muestra en la Fig. 2. Enjuague con agua corriente hasta que esté limpio. Vuelva a colocar el filtro girándolo hacia la derecha y volviendo a ubicar la tapa.

Nota: Se recomienda usar una sartén poco profunda o colocar una toalla debajo del filtro cuando lo limpie, ya que caerá agua.

Precaución: Se debe prestar atención para garantizar que el bajo vuelva a colocarse correctamente y así evitar posibles pérdidas.

Mudanzas y vacaciones

• Apague la fuente de agua que llega a los grifos y desconecte las mangueras. Escurra el agua de todas las mangueras. Esto evitará daños a causa de escapes de agua si por casualidad las mangueras se rompen o se sueltan.
• Desenchufe el cable eléctrico del tomacorriente en la pared.
• Seque la tina interior de lavado. Si va a mover la lavadora, desconecte la manguera de drenaje.
• Gire las patas niveladoras en el sentido de las agujas del reloj hasta que estén completamente metidas.
• Para prevenir los hongos y mohos, deje la puerta abierta para que la humedad dentro de la lavadora se pueda evaporar.
• Vuelva a instalar los pernos de transporte y las mangueras de goma en la parte trasera para prevenir que las partes internas de la máquina se sacudan cuando el aparato se mueve de un sitio a otro.
• Si va a llevar la máquina a un lugar muy lejos, vuelva a instalar los pernos de transporte y las mangueras de goma que se quitaron para la instalación como se ve en la imagen de abajo.

Quite la placa dorsal

Vuelva a instalar las mangueras de goma

Vuelva a instalar los tornillos

Ajuste el perno con una llave de tuercas

Vuelva a poner la placa dorsal

Almacenaje de su electrodoméstico en un ambiente frío

• Este aparato se debe alimentar a temperatura ambiente.
• Si recibe la entrega a domicilio de este aparato cuando la temperatura de afuera está bajo el punto de congelación, no ponga en marcha este aparato hasta que se haya calentado a la temperatura ambiente.
• No instale y no use este aparato en un área donde la temperatura ambiente sea más baja que el punto de congelación.

Códigos de advertencia

Códigos de advertencia	Problema	Motivo	Acciones que deben tomarse	Solutacion
Err1	Traba de la puerta	No se可以选择 trabar la puerta afterwards de 20s	Advertencia y detener el funcionaimiento	Necesita reparación
Err2	Bomba	No se可以选择 desagotar el nive del agua configurado en 4 horas	Advertencia y detener el funcionaimiento	Limpie la bomba
				Necesita reparación
Err5	Suministro de agua	El nivel de agua no puede alcanzar el nivel de agua configurado en 8 horas	Advertencia y detener el funcionaimiento	Verifique si la presión de agua está bajo o detenga el suministro
				Necesita reparación
Err6	La temperatura de la adrenalde aire	En los 30 Minutes de la fase de secado, hay 5 Minutes en los cuales la temperatura no augmente	Advertencia y detener el funcionaimiento	Necesita reparación
Err7	Motor	Laelfast de respuesta no cambia en 8短时间内 durante el funcionaimiento del motor	Advertencia y detener el funcionaimiento	Necesita reparación
Err8	Suministro de agua	El agua está por sobre el nivel de advertencia	Advertencia y detener el funcionaimiento	Necesita reparación
Err9	El sensor de la temperatura de secado	Problema con el circuito del sensor del secado	Advertencia y detener el funcionaimiento	Necesita reparación
Err10	Sensor del niven de agua	Problema con el circuito del sensor del niven del agua	Advertencia y detener el funcionaimiento	Necesita reparación
Err12	El niven de agua es anormal en el proceso de secado	El agua está por sobre el niven de agua configurado durante el proceso de secado	Advertencia y detener el funcionaimiento	Verifique laittersa de agua del desague, ajustela ywhelminga encender laquina
Err13	Desbloqueo de la puerta	La puerta está abierta	Advertencia y detener el funcionaimiento	Cierre la puerta
Err14	Centrifuga asimétricoamente	Desequilibrium	Centrifugue a velocidad baja y cancele el secado	Disponga las prendas de formapareja en la tina

Localización y resolución de problemas

La lavadora no funciona:

• Asegúrese de que esté enchufada. El enchufe puede haberse soltado.
• Compruebe que el tomacorriente de la pared sea del voltaje correcto.
• Revise a ver si el interruptor diferencial necesita reajustarse o si el fusible necesita ser reemplazado.
• Asegúrese de que el aparato no esté en los modos "Off" o "Pause".
• Revise a ver que la lavadora no esté sobrecargada: la energía de prendas puede ser requerida para reflejar y el ropa.
• Asegúrese de que la puerta no esté abierta. Es necesario cerrar y asegurar bien la puerta.

Problemas con el agua:

• No sale suficiente agua: Puede que el grifo de agua esté cerrado. O las mangueras estén enredadas o arrugadas. Desenrédelas.
• La temperatura del agua es incorrecta: Revise la temperatura de su calentador de agua. El agua caliente necesita estar a una temperatura de por lo menos 120°F-140°F (49°C-60°C). Asegúrese de que las mangueras de entrada estén bien colocadas (por ejemplo, caliente con caliente, fría con fría).
• Escapes de agua: Esto se debe a la mala instalación de las mangueras de drenaje y de entrada. El desagüe de su casa puede estar bloqueado o tiene presión de agua constante. Puede ser necesario apretar las mangueras; revise las tuberías o llame a un fontanero.
• El agua no se escurre: Esto se debe a la instalación incorrecta de la manguera de drenaje. Puede ser necesario conectar correctamente la manguera de drenaje. Fíjese en la posición de la manguera. Para hacer un drenaje apropiado, asegúrese de que la parte superior de la manguera de drenaje esté a menos de 2'6" (76 cm) arriba del piso.

La lavadora hace ruido:

• La lavadora puede necesitar ser instalada nuevamente. (Revise la sección sobre la instalación).
• Los ruidos pueden ser a causa de monedas, cambio suelto, botones u otros objetos pesados. (Lea la guía de funcionamiento: sonidos normales de funcionamiento).
• Sonido de chillido: Se debe a una tina de lavado sobrecargada.
• Sonido de vibración: Se debe a no nivelar la lavadora correctamente sobre el piso y a la distribución dispareja de la ropa dentro de la tina.

Problemas con la ropa:

• La ropa está muy arrugada: Esto se debe a una clasificación incorrecta, sobrecarga y lavado en agua demasiado caliente múltiples veces. Evite sobrecargar y vuelva

a clasificar y separar su ropa. No mezcle ropa gruesa como ropa de trabajo con ropa ligera como blusas, camisas ligeras y artículos delicados. Es posible que tenga que usar agua fría o tibia.

• Residuo de jabón: Puede ser que el detergente no se está disolviendo en el agua. Compruebe la temperatura del agua. Use menos detergente.
• Pecas y manchas en la ropa: Esto se debe al uso incorrecto de suavizante. Quizás necesite leer las instrucciones correctas en el envase del detergente y seguir los pasos correctos para el uso del suavizante.
• La ropa se ha vuelto gris o amarilla: Esto se debe a no haber usado suficiente detergente para una carga muy grande. Puede necesitar añadir más detergente a la carga.
• La ropa está rasgada o tiene hoyos/uso y rotos excesivos: Esto se debe a objetos afilados como hebillas de cinturones y pinzas olvidadas en los bolsillos. Necesitará quitar objetos sueltos pequeños. Asegure cinturones, cremalleras, broches de metal, etc.

La secadora no funciona:

• Compruebe que el aparato está conectado. El enchufe pudo haberse aflojado.
• Controle si es necesario rearmar el interruptor automático o si es necesario cambiar el fusible.
• Verifique que se haya elegido el ciclo de secado.
• Controle que la puerta no esté abierta.

La secadora funciona pero no seca las prendas:

• La unidad puede estar sobrecargada. El tambor de la secadora debe estar lleno solo hasta la mitad durante el ciclo de secado. Esto permite que las prendas den vueltas.
• Asegúrese de que el filtro esté limpio y sin polvo.
• Es necesario reclasificar la carga de la secadora. Es probable que las prendas pesadas deban separarse de las prendas normales.
• Es probable que las prendas voluminosas deban ser colocadas nuevamente.
• Si las prendas no se secan de forma pareja, es probable que deba reclasificar las prendas de la secadora.

La secadora hace ruidos cuando seca:

• Es posible que el ruido sea ocasionado por fichas, monedas, botones u otros objetos pesados.
• Es probable que sea necesario nivelar la unidad. Consulte en la guía de funcionamiento: Sonidos de un funcionamiento normal.

Estática:

• Causada por el secado excesivo. Regule un tiempo de secado más corto.
• Mezcle con telas sintéticas. Clasifique y separe las distintas telas.
• Utilice un suavizante para la ropa.

ESPECIFICACIONES TÉCNICAS

HWD1500
Alimentación	120VAC 60Hz
Corriente de funciona本次活动 (A)	12
Presión del agua (PSI)	0.05~1MPa
Potencia de lavado (W)	350
Potencia de centrificio (W)	500
Velocidad de centrificio (RPM)	1000
Tamañó (Altura, Profundidad, Ancho)	33-7/16" x 23-5/8" x 23-7/16"
Peso (libras)	Neta: 194 Bruta: 209
Capacidad de lavado (IEC, Comisión Internacional Electrotécnica)	1.8 cu. ft.

GARANTÍA LIMITADA

Servicio a Domicilio

Por 12 meses desde la fecha de la compra original, Haier reparará o reemplazará cualquier pieza sin cargo adicional, incluyendo labores que fallen a causa de defectos en los materiales o mano de obra.

Garantía Limitada

Después de un año de la compra original, Haier proporcionará piezas sin costo alguno, como se indica abajo, para reemplazar la pieza en cuestión como resultado de un defecto en materiales o mano de obra. Haier se responsabiliza únicamente por el costo de la pieza. Todos los otros gastos, así como de labor, transporte, etc., son responsabilidad del dueño.

Segundo hasta el Quinto año

Haier ofrece el montaje del gabinete por si el gabinete se gasta en óxido.

Segundo hasta el Décimo año

Haier proporcionará la tina de lavado interior hecha de acero inoxidable.

Nota: La garantía comienza el día en que el aparato es comprado y el recibo original de la compra tiene que ser presentado a un personal autorizado de servicios antes de que se actualicen reparos bajo la garantía.

Excepciones: Garantía Para Uso Rentado o Comercial

Labores por 90 días de la Fecha de compra original.

Piezas por 90 días de la Fecha de compra original.

Ninguna otra garantía aplica.

Para Servicio de garantía

Póngase en contacto con su centro de servicios autorizado más cercano. Todo servicio debe ser proporcionado por un centro de servicios autorizado Haier. Para obtener el nombre y número de teléfono de su centro de servicios autorizado más cercano, por favor llame al 1-877-337-3639.

Antes de llamar, por favor tenga a mano la siguiente información:

Número de modelo y número de serie de su electrodoméstico. El nombre y la dirección del comerciante que le vendió el aparato, y la fecha de la compra. Una descripción clara del problema. Una prueba de la compra (el recibo de compra).

Esta garantía cubre electrodomésticos en los Estados Unidos continentales, Puerto Rico y Canadá. Qué es lo que no cubre esta garantía:

Reemplazo o reparación de fusibles caseros, interruptor diferencial, instalaciones eléctricas o tuberías. Un producto que no tiene su número de serie original, o que le ha sido quitado o cambiado.

Cualquier gasto de servicio no específicamente identificado como normal, así como horas de servicio o áreas de servicio normales.

Daños a ropas.

Daños ocasionados durante el transporte. Daños causados por instalación o mantenimiento incorrecto.

Daños causados por mal uso, abuso, accidentes, incendios, inundaciones o fuerzas de la naturaleza.

Daños causados por intentos de reparación hechos por personas fuera de centros de servicio o un comerciante de Haier autorizado.

Daños resultantes del uso de voltaje incorrecto, corriente eléctrica inapropiada o fuente.

Daños resultantes de modificaciones o alteraciones al producto no autorizadas por Haier.

Ajuste de los controles operados por el consumidor, como se identifican en el manual del usuario. Mangueras, potes y palancas, bandejas de pelusas y todo accesorio y piezas desechables. Mano de obra, transporte de los servicios y cargos de transporte para quitar y reemplazar piezas con defectos más allá del período inicial de 12 días. Daño causado por usos fuera de los normales y cotidianos. Cualquier cargo adicional de transporte y transporte.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE CUALQUIER OTRA GARANTÍA, EXPLÍCITA O IMPLÍCITA, INCLUYENDO LAS GARANTÍAS DE COMERCIABILIDAD Y DE IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

El remedio proporcionado en esta garantía es exclusivo y reemplaza cualquier otro remedio. Esta garantía no cubre daños secundarios o consecuentes. Es posible que las limitaciones anteriores no le apliquen a usted. Algunos estados no permiten limitaciones en el tiempo que dura una garantía implícita, por lo que las limitaciones anteriores pueden no aplicarse. Esta garantía le otorga derechos legales específicos, y usted puede tener otros derechos que varían de estado en estado.

Haier America

New York, NY 10018

IMPORTANTE

No devuelva este producto a la tienda

No regrese este producto a la tienda

Si tiene algún problema con este producto, por favor contacte al "Centro de Servicio al

Consumidor de Haier" al 1-877-337-3639 (válido solo en EE. UU.).

NECESITA UNA PRUEBA DE COMPRA FECHADA PARA EL SERVICIO DE LA GARANTIA

120V~60Hz

Hecho en China

Hecho en China

Hecho en China

Haier®

Haier America

Nueva York, NY 10018

Impreso en China
