MANUAL DE USUARIO AHS 50-26 BOSCH

de en fr es pt it nl

Español. . . . . . . . . . . . . . . . . . . . . . . . . . . . Página

Português . . . . . . . . . . . . . . . . . . . . . . . . . . Página

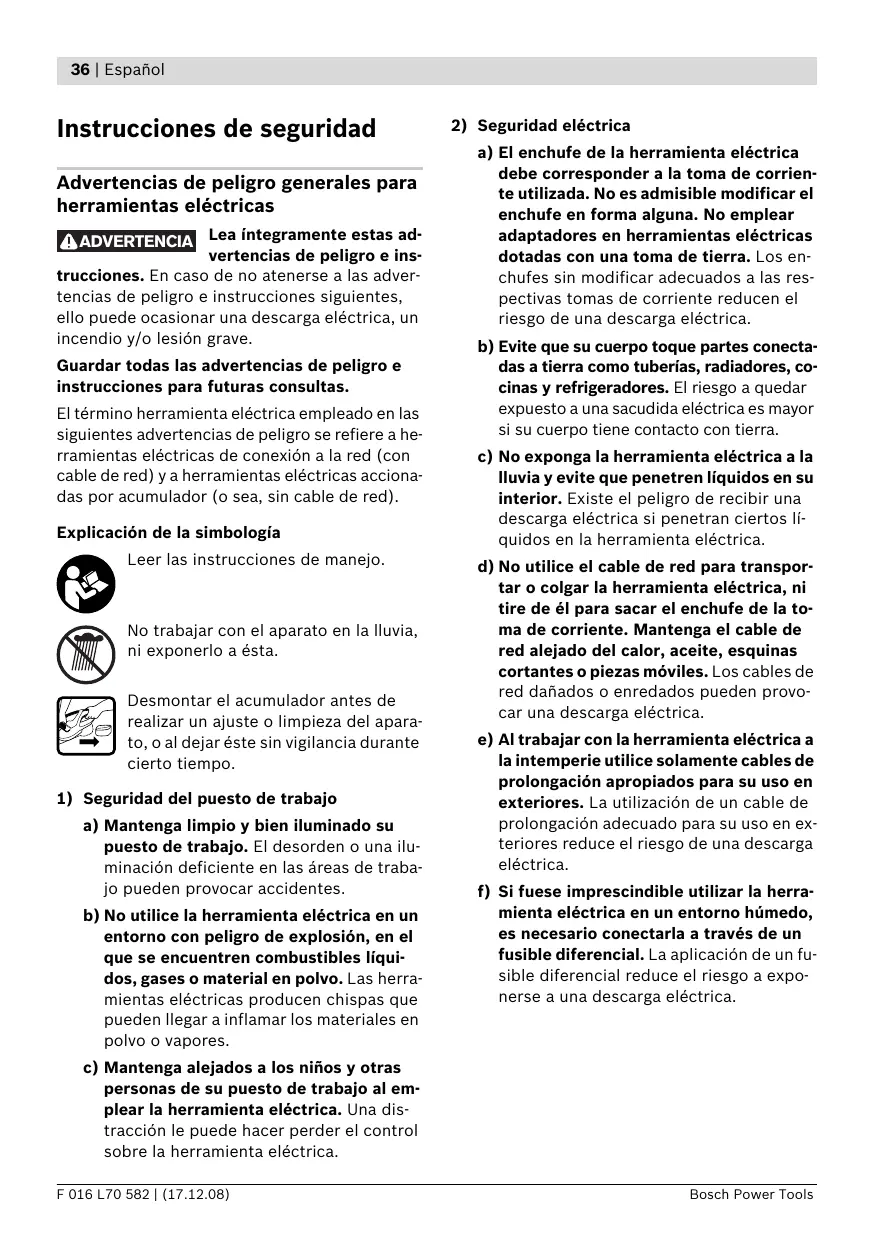

Instrucciones de seguridad es

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red). Explicación de la simbología Leer las instrucciones de manejo.

No trabajar con el aparato en la lluvia, ni exponerlo a ésta.

Desmontar el acumulador antes de realizar un ajuste o limpieza del aparato, o al dejar éste sin vigilancia durante cierto tiempo. 1) Seguridad del puesto de trabajo a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

2) Seguridad eléctrica a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

F 016 L70 582 | (17.12.08)

3) Seguridad de personas a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento.

g) Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.

El empleo de estos equipos reduce los riesgos derivados del polvo. 4) Uso y trato cuidadoso de herramientas eléctricas a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.

F 016 L70 582 | (17.12.08)

38 | Español f) Mantenga los útiles limpios y afilados.

Los útiles mantenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. 5) Trato y uso cuidadoso de herramientas accionadas por acumulador a) Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

Instrucciones de seguridad específicas del aparato f Este aparato no ha sido diseñado para ser utilizado por personas o niños que presenten una discapacidad física, sensorial o mental, o que dispongan de una experiencia y/o conocimientos insuficientes, a no ser que sean supervisados por una persona encargada de velar por su seguridad o de instruirles en el manejo del aparato.

Los niños deberán ser vigilados con el fin de evitar que jueguen con el aparato. f Mantenga alejadas todas las partes del cuerpo de las cuchillas. No intente retirar material cortado, ni sujetar el material a cortar mientras estén funcionando las cuchillas. Únicamente retire el material atascado estando desconectado el aparato. Un momento de distracción durante el uso de la tijera cortasetos puede provocarle serias lesiones. f Antes de utilizar el aparato, asegúrese de que estén montados todos los dispositivos protectores y las empuñaduras. Jamás intente poner en marcha un aparato que no esté completamente montado, o uno que haya sido modificado de forma inadmisible. f Transporte la tijera cortasetos sujetándola por la empuñadura y con la cuchilla detenida. Al transportar y guardar la tijera cortasetos montar siempre la funda protectora. El trato y uso cuidadoso del aparato reduce el riego de accidente con la cuchilla. f Mantenga el cable alejado del área de corte. Al trabajar puede ocurrir que el cable quede oculto en el arbusto y sea cortado por equivocación.

6) Servicio a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

F 016 L70 582 | (17.12.08)

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Componentes principales

La numeración de los componentes está referida a la imagen del aparato en la página ilustrada. 1 Barra porta-cuchillas 2 Protección para las manos en la empuñadura delantera 3 Empuñadura de estribo delantera con palanca de conexión

Utilización reglamentaria

4 Bloqueo de conexión para interruptor de conexión/desconexión

El aparato ha sido diseñado para realizar trabajos de corte y de poda en setos y arbustos en jardines domésticos.

5 Empuñadura posterior con interruptor de conexión/desconexión

Material que se adjunta

Saque el aparato del embalaje con cuidado y asegúrese de que se adjunten las siguientes piezas: – – – – –

Funda de protección Acumulador Cargador Instrucciones de manejo

7 Rejillas de refrigeración 8 Funda de protección 9 Cargador 10 Indicador LED 11 Número de serie Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

En caso de que falte o esté dañada alguna pieza, diríjase por favor al vendedor del aparato.

Nº de carreras en vacío

Peso según EPTA-Procedure

Ver número de serie 11 en placa de características de la máquina

Tensión nominal Capacidad Tiempo de carga (acumulador descargado) Nº de acumuladores Autonomía con acumulador a plena carga

Margen admisible de la temperatura de carga

Peso según EPTA-Procedure

Información sobre ruidos y vibraciones

Declaración de conformidad

Valores de medición determinados según

2000/14/CE y EN 60745.

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo “Datos técnicos” está en conformidad con las normas o documentos normalizados siguientes: EN 60745 (aparatos accionados por acumulador), o bien EN 60335

(cargadores de acumuladores) de acuerdo con las regulaciones 2006/95/CE, 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009), 2000/14/CE. 2000/14/CE: Nivel de potencia acústica medido 88 dB(A). Procedimiento para evaluación de la conformidad según anexo V.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 77 dB(A); nivel de potencia acústica, garantizado, inferior a 90 dB(A). Tolerancia K =3 dB.

¡Colóquese unos protectores auditivos! La vibración típica en la mano/brazo es inferior a 2,5 m/s2.

F 016 L70 582 | (17.12.08)

Inserte primero el acumulador 6 por el frente en el cargador (n), según figura, y seguidamente presione hacia bajo el acumulador 6 por la parte de atrás (o). Para sacar el acumulador siga los mismos pasos en orden inverso.

Gracias al inteligente procedimiento de carga utilizado, el estado de carga del acumulador es detectado automáticamente, y es recargado con la corriente de carga óptima de acuerdo a su temperatura y tensión. Con ello se protege al acumulador, el cual se mantiene siempre completamente cargado, al conservarlo en el cargador.

Observación: El proceso de carga solamente puede llevarse a cabo si la temperatura del acumulador se encuentra dentro del campo admisible, ver apartado “Datos técnicos”.

Indicador intermitente de carga del acumulador 10

f Atención: Desconectar el aparato y retirar el acumulador antes de realizar trabajos de ajuste y limpieza.

El proceso de carga es señalizado mediante el parpadeo del indicador de carga del acumulador 10.

f Tras la desconexión de la tijera cortasetos, las cuchillas se mantienen todavía en movimiento unas fracciones de segundo.

Indicador de carga del acumulador con luz permanente 10

f No toque las cuchillas en movimiento.

Carga del acumulador

Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador. El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

La luz permanente del indicador de carga del acumulador

10 señaliza que el acumulador está completamente cargado o bien que la temperatura del acumulador se encuentra fuera del campo admisible para poder cargarlo. En el momento de alcanzarse la temperatura admisible se comienza a recargar el acumulador.

Desmontaje del acumulador A Si no está montado ningún acumulador, la luz permanente del indicador de carga del acumulador 10, señaliza que el enchufe está conectado a la red y que el cargador se encuentra en disposición de funcionamiento.

Presione el botón de extracción y saque hacia atrás el acumulador 6 del aparato.

Indicaciones para la carga

Una vez conectado el cargador a la red, el proceso de carga comienza nada más insertar a continuación el acumulador en el cargador 9.

En caso de efectuar recargas continuas o muy seguidas puede que llegue a calentarse el cargador. Ello no supone ningún inconveniente, ni tampoco es síntoma de un defecto técnico del cargador.

F 016 L70 582 | (17.12.08)

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse. El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0 °C y 45 °C. De esta manera se alcanza un larga vida útil del acumulador. El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica: La cuchilla deja de moverse. f No continúe accionando el interruptor de conexión/desconexión en el caso de una desconexión automática del aparato. Ello podría perjudicar al acumulador.

Puesta en marcha Montaje del acumulador A Introduzca el acumulador en el aparato en la forma mostrada. El acumulador deberá enclavar de forma perceptible. Conexión B n Presione y mantenga accionado el interruptor de conexión/desconexión 5 situado en la parte posterior de la empuñadura. o Presione hacia arriba el bloqueo de conexión 4. p Accione el interruptor de conexión/desconexión anterior 3. Desconexión Suelte el interruptor de conexión/desconexión anterior 3 o posterior 5.

F 016 L70 582 | (17.12.08)

Instrucciones para la operación

f Atención: Sujete la tijera cortasetos con ambas manos, manteniéndola separada de su cuerpo. Mantenga una posición estable. f Power-Tech: Este aparato viene equipado con una función, patentada, la cual se describe a continuación: La solicitación del motor aumenta en caso de que una rama fuerte alcance a bloquear la cuchilla. El inteligente sistema electrónico integrado detecta dicha sobrecarga y cambia repetidamente el sentido de giro del motor, con el fin de evitar un bloqueo y de cortar la rama. Esta inversión del sentido de corte es audible, y puede durar hasta 3 s. Si fue posible realizar el corte, la máquina continúa operando normalmente, pero si la sobrecarga persiste ( p. ej., máquina bloqueada al trabarse accidentalmente con el alambre de una cerca), ésta se detiene automáticamente con las cuchillas en posición de apertura.

Pueden cortarse ramas con un grosor máximo de hasta 15 mm. Para aproximar las ramas a las cuchillas desplazar uniformemente la tijera cortasetos a lo largo de la línea de corte. La barra porta-cuchillas permite el corte en dos direcciones, tanto horizontal como verticalmente. Cortar primero los lados del seto, y a continuación, la parte superior. Para conseguir que los lados queden rectos recomendamos cortar desde abajo hacia arriba, siguiendo el sentido de crecimiento. Si el corte se realiza procediendo de arriba hacia abajo, las ramas más delgadas son atraídas hacia fuera, por lo que la superficie obtenida suele ser irregular. Para cortar finalmente la cara superior del seto con uniformidad, se recomienda tensar una cuerda a la altura deseada a lo largo de todo el seto. Para estimular un crecimiento vigoroso y sano del seto, al cortar la cara superior del mismo se recomienda emplear el Collecto (accesorio especial) para recoger el material cortado.

Con este accesorio especial se va recogiendo cómodamente el material a medida que se va cortando que conviene ir vaciando en un saco o lámina de plástico colocado a lo largo de seto, evitándose así que el material cortado caiga dentro del seto.

Prestar atención a no cortar objetos como, p. ej., alambres, ya que éstos podrían dañar las cuchillas o al accionamiento.

Localización de fallos

En la tabla siguiente se indican los síntomas de fallo y la forma de subsanarlos en el caso de que su máquina no funcione correctamente. Si ello no le permite localizar o subsanar el fallo diríjase a su taller de servicio habitual. f Atención: Antes de dedicarse a la localización del fallo, desconectar el aparato, y retirar el acumulador. Síntomas

Cargar el acumulador, ver también indicaciones para la carga

Bloqueo de conexión incorrec- ver “Puesta en marcha” tamente enclavado

La tijera cortasetos funciona de forma intermitente

Avería en el cableado interior de la máquina

Acudir al servicio técnico

Acudir al servicio técnico

El motor invierte permanente- ver “Instrucciones para la mente el sentido de giro y se operación” (Power Tech) detiene después de aprox. 3 s.

El motor funciona, pero las cuchi- Fallo interno llas no se mueven

Acudir al servicio técnico

Las cuchillas se calientan en exce- Cuchillas melladas so

La cuchilla no se mueve

Vibraciones o ruidos intensos

La cuchilla tiene mellas

Rozamiento excesivo debido a una lubricación deficiente

Cargar el acumulador, ver también indicaciones para la carga

Acudir al servicio técnico

Acudir al servicio técnico

F 016 L70 582 | (17.12.08)

Autonomía reducida del acumulador tras su recarga

Rozamiento excesivo debido a una lubricación deficiente

Limpiar las cuchillas

Técnica de corte, incorrecta

ver “Instrucciones para la operación”

El acumulador no ha sido cargado completamente

Cargar el acumulador, ver también indicaciones para la carga

El indicador de carga del acumula- Acumulador sin colocar, o mal dor 10 se enciende permanente- colocado mente

No es posible realizar el proceso de carga

Colocar correctamente el acumulador en el cargador

Contactos sucios del acumula- Limpiar los contactos del acudor mulador; p. ej. metiéndolo y sacándolo repetidamente, o bien, sustituir el acumulador

Acumulador defectuoso

Las cuchillas se mueven lentamen- Acumulador descargado te o la función Power-Tech no funciona

Sustituir el acumulador

Cargar el acumulador, ver también indicaciones para la carga

El acumulador ha sido almace- Deje que el acumulador se nado fuera del margen de tem- atempere a la temperatura peratura admisible ambiente (dentro del margen de temperatura admisible del acumulador de 0 a 45 °C)

El indicador de carga del acumula- El enchufe de red del cargador no está correctamente conecdor 10 no se enciende tado Toma de corriente, cable de red o cargador defectuoso

F 016 L70 582 | (17.12.08)

Introducir completamente el enchufe en la toma de corriente

Verifique la tensión de red, y si fuese preciso, acuda a un servicio técnico autorizado para herramientas eléctricas Bosch para hacer revisar el cargador

Mantenimiento y servicio

Mantenimiento y limpieza f Atención: Retire el acumulador antes de cualquier manipulación en el aparato. Observación: Efectúe con regularidad los siguientes trabajos de mantenimiento para conseguir una vida útil larga y un funcionamiento fiable. Examine periódicamente su aparato en cuanto a daños manifiestos, como una unión floja, o componentes desgastados o dañados. Verifique el correcto estado y montaje de las cubiertas y dispositivos protectores. Antes de su utilización efectúe los trabajos de mantenimiento y reparación que pudieran estar pendientes. Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para aparatos de jardinería Bosch. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características del aparato.

Al finalizar el trabajo/almacenaje f Atención: Desconecte el aparato y retire el acumulador. Antes del almacenaje asegurarse primero de haber desmontado el acumulador.

Limpiar exteriormente de forma minuciosa la tijera cortasetos con un cepillo blando y un paño. No utilizar agua, disolventes ni pasta para pulir. Eliminar todo tipo de suciedad y limpiar muy en especial las rejillas de refrigeración 7 del motor. Antes del almacenaje pulverizar con aceite de conservación la barra porta-cuchillas. Guarde la tijera cortasetos en un lugar seguro y seco, fuera del alcance de los niños. No depositar ningún objeto sobre ella.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. España Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Tel. Asesoramiento al cliente: +34 (0901) 11 66 97 Fax: +34 (091) 327 98 63 Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: +58 (02) 207 45 11 México Robert Bosch S.A. de C.V. Tel. Interior: +52 (01) 800 627 1286 Tel. D.F.: +52 (01) 52 84 30 62 E-Mail: arturo.fernandez@mx.bosch.com Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: +54 (0810) 555 2020 E-Mail: herramientas.bosch@ar.bosch.com

El acumulador deberá guardarse a una temperatura entre 0 °C y 45 °C.

Perú Autorex Peruana S.A. República de Panamá 4045, Lima 34 Tel.: +51 (01) 475-5453 E-Mail: vhe@autorex.com.pe Chile EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago Tel.: +56 (02) 520 3100 E-Mail: emasa@emasa.cl

El acumulador ha sido ensayado conforme al manual UN ST/SG/AC.10/11/Rev.3 Parte III, Subinciso 38.3. Dispone de una eficaz protección contra una sobrepresión o cortocircuito interior, así como de unos dispositivos contra la rotura forzada o corrientes inversas peligrosas. La cantidad equivalente de litio que contiene el acumulador es inferior a los valores límite pertinentes. Es por ello, por lo que el acumulador, tanto si va suelto como si va montado en el aparato, no está sujeto a las directivas nacionales e internacionales sobre el transporte de mercancías peligrosas. Sin embargo, esto si puede ser de relevancia, si son varios los acumuladores transportados. En este caso puede que sea imperativo cumplir ciertas exigencias (p.ej. en el embalaje). Para más detalles le remitimos a la ficha técnica redactada en inglés que puede consultar en internet bajo la siguiente dirección: http://purchasing.bosch.com/en/start/ Allgemeines/Download/index.htm.

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente. Sólo para los países de la UE: ¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico. Acumuladores/pilas: Iones de Litio: Observe las indicaciones comprendidas en el apartado “Transporte”, página 46. No arroje los acumuladores/pilas a la basura, ni al fuego, ni al agua. Los acumuladores/pilas deberán guardarse y reciclarse o eliminarse de manera ecológica. Sólo para los países de la UE: Conforme a la directriz 91/157/CEE deberán reciclarse los acumuladores/pilas defectuosos o agotados. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: +34 9 01 11 66 97

O CERTIFIC CT PRO U O AD D Reservado el derecho de modificación.

C TI U CE F 016 L70 582 | (17.12.08)
