MANUAL DE USUARIO STV-036 Steren

Soporte para pantalla LCD/LED de 25 a 45"

Manual de instrucciones

0814b

V0.0

Soporte para pantalla LCD/LED de 25 a 45"

STV-036

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Soporte para pantalla LCD/LED de 25 a 45".

Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:

www.steren.com

La información que se muestra en este manual sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias.

Por favor, consulte nuestra página web (www.steren.com) para obtener la versión más reciente del instructivo.

IMPORTANTE

- Durante el montaje, utilice sólo las piezas suministradas y fije todas las piezas firmemente.

- No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica.

- No altere ni modifi que ninguna pieza.

- Hay que tener cuidado especial cuando se instala en una pared a causa de su peso.

- Cuando instale el soporte en una pared de concreto, asegúrese de utilizar taquetes.

- Cuando instale el soporte en una pared de madera tenga cuidado especial, ya que la unidad puede necesitar un soporte adicional para aguantar el peso de la pantalla.

- Se recomienda que la instalación sea llevada a cabo por dos personas.

- Elija una pared recta para poder fi jar con seguridad la pantalla.

- Coloque una cubierta de protección sobre la superficie en la que trabajará mientras manipula la pantalla y la unidad de soporte en pared.

- Tras la instalación, compruebe que la unidad está firmemente fijada.

- Durante la instalación, deje al menos 15 cm libres alrededor y quite los objetos que pueda haber en el espacio de la unidad.

CARACTERÍSTICAS

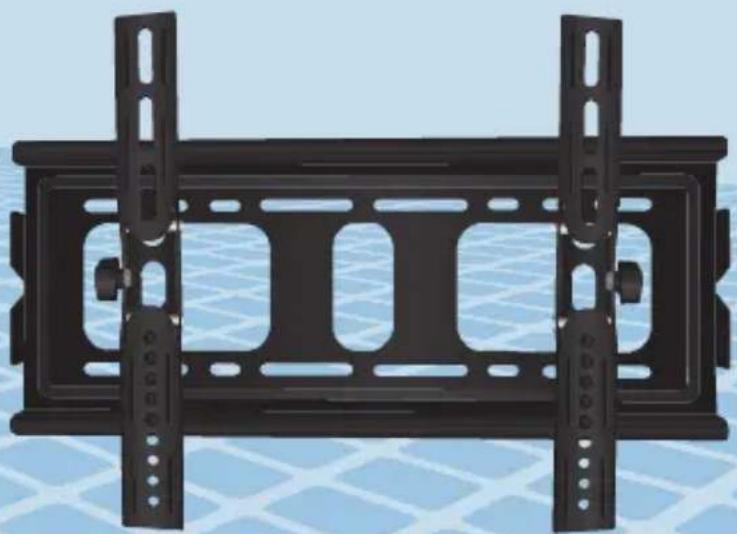

El soporte de pared para pantallas de LED y LCD es resistente e ideal para cualquier pantalla entre 25 y 45", con un peso no mayor a 40 kg.

Puede moverlo o ajustar su posición original, ligeramente hacia arriba o abajo en un ángulo no mayor a 15° para una buena ubicación de su pantalla a cualquier altura, además, incluye todos los tornillos y herrajes necesarios para armar y fijar en la pared.

Fabricado en lámina de acero al bajo carbón en color negro.

Carga máxima: 40 kg

Cumple estándar VESA

Inclinación de 30° (15° hacia arriba y 15° hacia abajo)

Para pantallas de LED y LCD

CONTENIDO

A	Placa de soporte (1)
B	Barra de sujeción (2)
C	Taquetes (4)
D	Tornillo (4)
E	Tornillo M5X14 (4)
F	Tornillo M6X14 (4)
G	Tornillo M8X14 (4)
H	Rondanas M6 (4)
I	Rondanas M8 (4)

INSTALACIÓN DEL SOPORTE

1. Localice el lugar donde desea instalar la pantalla.
2. Coloque la placa de soporte en la pared y marque los lugares donde se van a realizar las perforaciones, de forma que la placa quede completamente fija.
3. Una vez que realizó las perforaciones, inserte los taquetes (C) en cada una de ellas.

1. Coloque la base del soporte en la pared, inserte los tornillos (D) en los orificios previamente realizados y apriete fi rmemente.

2. Coloque los seguros de las barras de movimiento en las barras de sujeción como se muestra en la fi gura, asegúrese de que el tornillo embone bien en la entrada cuadrada.

Los seguros deben quedar en la parte exterior de las barras de sujeción de modo que pueda ajustarlos libremente.

1. Coloque las barras de sujeción sobre la parte trasera de su pantalla en los orificios correspondientes (para más información refiérase al manual de su pantalla). Utilice tornillos E, F, o G y las rondanas H e I.

Los tornillos suministrados son de medidas estándar, le recomendamos referirse al manual de instrucciones de su pantalla para obtener información de los tornillos que son necesarios para el montaje en un soporte.

A continuación se muestra un ejemplo de colocación.

1. Una vez que las barras están colocadas en la pantalla, engánchelas en la placa de soporte de la pared. Note que el gancho va en la parte superior.

1. Para asegurar los sujetadores a la pantalla coloque los dos tornillos sujetadores y apriete fi rmemente.

AJUSTE DE ÁNGULOS DESPUÉS DE LA INSTALACIÓN

1. Una vez que instaló la pantalla y está firmemente sujeta, localice los seguros de las barras de movimiento.

2. Aflójelas ligeramente a fin de que la pantalla tenga movimiento.

3. Coloque la pantalla en el ángulo que desee.

4. Vuelva a apretar los seguros de las barras de movimiento.

Producto: Soporte para pantalla LCD/LED de 25 a 45"
