STV-115 - Montaje en pared Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte mural
Marca	Steren
Modelo	STV-115
Compatibilidad	Televisores de pantalla plana de hasta 42 pulgadas
Carga máxima	30 kg (66 lb)
Compatibilidad VESA	100x100, 200x100, 200x200, 300x200, 300x300, 400x200, 400x400
Material	Acero de alta resistencia
Dimensiones de la placa de pared	50 x 30 cm (19.7 x 11.8 pulgadas)
Rango de inclinación	-5° a +15°
Distancia de la pared	5 cm (2 pulgadas)
Hardware de instalación	Incluido para paredes de concreto y montantes de madera
Color	Negro
Peso del producto	2.5 kg (5.5 lb)
Garantía	1 año
Certificaciones	TÜV, UL
Patrón de montaje	Compatible con montante simple o doble
Fijación del televisor	Incluye tornillos y espaciadores para varios tamaños de televisor

Preguntas frecuentes - STV-115 Steren

¿Cómo determino si mi televisor es compatible con este soporte?

Verifique el patrón VESA de su televisor (la distancia entre los orificios de montaje en la parte posterior). Este soporte admite patrones de 100x100 mm a 400x400 mm. También asegúrese de que el peso de su televisor sea inferior a 30 kg (66 lb) y que el tamaño de la pantalla sea de hasta 42 pulgadas.

¿Qué herramientas se requieren para la instalación?

Necesitará un taladro, un nivel, un destornillador (generalmente Phillips), una llave o juego de dados para pernos, y un buscador de montantes para localizar los montantes de la pared. Todo el hardware de montaje necesario está incluido.

¿Se puede instalar este soporte en paneles de yeso sin montantes?

No, por razones de seguridad, el soporte debe fijarse a montantes de pared (madera o metal) o concreto sólido. El panel de yeso por sí solo no puede soportar el peso de un televisor. Use un buscador de montantes para localizar los montantes.

¿A qué distancia de la pared quedará el televisor?

El soporte mantiene el televisor aproximadamente a 5 cm (2 pulgadas) de la pared, dando un perfil delgado.

¿Puedo inclinar el televisor después de la instalación?

Sí, el soporte permite ajuste de inclinación de -5° a +15°, ayudando a reducir el resplandor y mejorar los ángulos de visión. Ajuste aflojando ligeramente los tornillos de inclinación, posicionando el televisor y volviendo a apretar.

¿El soporte permite la gestión de cables?

El diseño incluido tiene espacio abierto detrás del televisor para pasar los cables de forma ordenada. Algunos modelos también pueden incluir clips o bridas para cables (no especificado, pero típico).

¿Qué pasa si mi televisor tiene un patrón VESA no listado?

Si su patrón VESA es más pequeño o más grande que el rango admitido (100x100 a 400x400), este soporte no es compatible. Necesitaría una placa adaptadora o un soporte diferente. Mida su patrón cuidadosamente.

¿Cómo limpio y mantengo el soporte?

Use un paño suave y seco para limpiar el polvo. Evite productos químicos agresivos o abrasivos. Periódicamente verifique que todos los pernos y tornillos permanezcan apretados, especialmente después de la instalación inicial.

¿Se recomienda la instalación profesional?

Si bien muchos usuarios lo instalan por sí mismos, si no se siente cómodo con las herramientas eléctricas o no está seguro sobre la estructura de la pared, se recomienda contratar a un instalador profesional para garantizar la seguridad.

¿Cuál es la garantía y cómo la reclamo?

Steren ofrece una garantía limitada de 1 año contra defectos de fabricación. Para reclamar, comuníquese con el servicio de atención al cliente de Steren con el comprobante de compra y los detalles del producto.

MANUAL DE USUARIO STV-115 Steren

Soporte para TV LCD/LED de 32 hasta 50" con brazo dual

Manual de instrucciones

0814b

V0.0

Soporte para TV LCD/LED de 32 hasta 50" con brazo dual

STV-115

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su nuevo Soporte para TV LCD/LED de 32 hasta 50" con brazo dual.

Por favor, revíselo completamente para estar seguro de cómo utilizar apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:

www.steren.com

• Durante el montaje, utilice sólo las piezas suministradas y fije todas las piezas firmemente.
• No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica.
• No altere ni modifi que ninguna pieza.

- Hay que tener cuidado especial cuando se instala en una pared a causa de su peso.

- Cuando instale el soporte en una pared de concreto, asegúrese de utilizar taquetes.

- Cuando instale el soporte en una pared de madera tenga cuidado especial, ya que la unidad puede necesitar un soporte adicional para aguantar el peso de la pantalla.

- Se recomienda que la instalación sea llevada a cabo por dos personas.

- Elija una pared recta para poder fi jar con seguridad la pantalla.

- Coloque una cubierta de protección sobre la superficie en la que trabajará mientras manipula la pantalla y la unidad de soporte en pared.

- Tras la instalación, compruebe que la unidad está firmemente fijada.

- Durante la instalación, deje al menos 15 cm libres alrededor y quite los objetos que pueda haber en el espacio de la unidad.

CARACTERÍSTICAS

El soporte para pantallas de LED y LCD está diseñado con un sistema de brazo dual que permite adaptarse a pantallas de 32 hasta 50", con un peso máximo de 40 kg, manteniendo el televisor siempre en la posición fi jada.

Se puede ajustar casi en cualquier dirección y es ideal para colocarlo en escuelas, oficinas, hoteles, salas de conferencia y en cualquier pared de la casa.

Está fabricado en acero de bajo carbón con pintura en color negro e incluye los tornillos y herrajes necesarios para armar y fi jar en la pared.

Ángulo de inclinación +/- 15°

Carga máxima 40 kg

Grosor de lámina: 1,3 mm

Brazo de expansión de 39 cm

CONTENIDO

A	Tornillos M8x50 mm (4)
B	Taquetes ∅10x60 mm (4)
C	Tornillos M5x14 mm (4)
D	Tornillos M6x14 mm (4)
E	Tornillos M8x14 mm (4)
F	Rondanas ∅22x∅8 mm (4)
G	Rondanas ∅15x∅6 mm (4)
H	Nivelador
I	Placa de soporte
J	Barra de sujeción (2)

INSTALACIÓN DEL SOPORTE DE PANTALLA

1.- Localice el lugar donde desea instalar la pantalla.

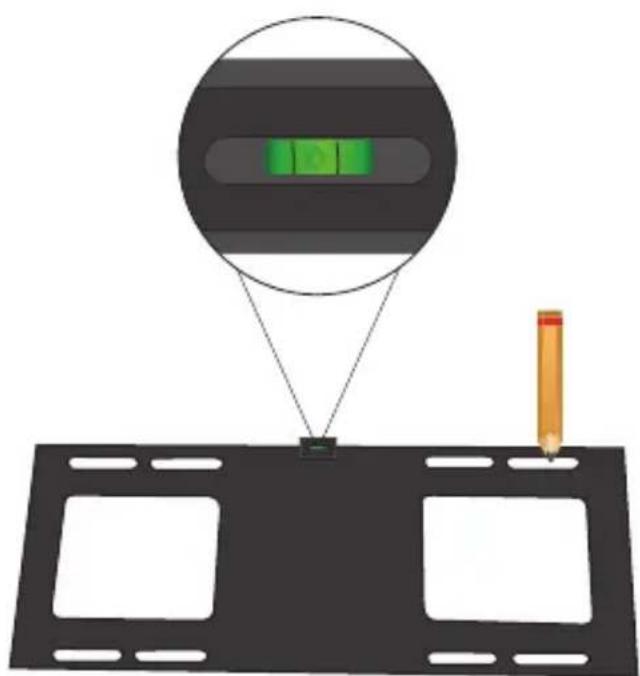

2.- Coloque la placa (I) de soporte en la pared, para saber que se esta montando de modo correcto verifique que está nivelado, usando la burbuja central del nivelador (H). Marque los lugares donde se van a realizar las perforaciones, de forma que la placa quede completamente fi ja.

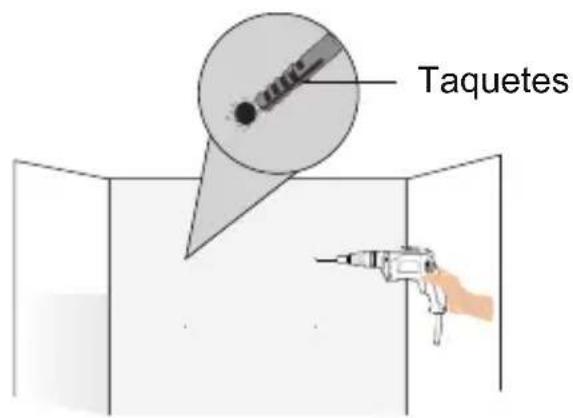

1. Una vez que realizó las perforaciones, inserte taquetes (B) en cada una de ellas.

1. Posteriormente coloque la placa de soporte e inserte los tornillos A en los taquetes correspondientes, asegurándose de que quede fi rme.

1. Coloque los seguros de las barras de movimiento en las barras de sujeción como se muestra en la fi gura, asegúrese de que el tornillo embone bien en la entrada cuadrada.

Los seguros deben quedar en la parte exterior de las barras de sujeción de modo que pueda ajustarlos libremente.

1. Coloque las barras de sujeción sobre la parte trasera de su pantalla en los orificios correspondientes (para más información refiérase al manual de su pantalla). Utilice tornillos C, D, o E y las rondanas F o G.

Los tornillos suministrados son de medidas estándar, le recomendamos referirse al manual de instrucciones de su pantalla para obtener información de los tornillos que son necesarios para el montaje en un soporte.

A continuación se muestra un ejemplo de colocación.

1. Una vez que los sujetadores están colocados en la pantalla, engánchelos en la placa de soporte de la pared. Note que el gancho va en la parte superior.

1. Para asegurar los sujetadores a la pantalla coloque los dos tornillos sujetadores y apriete fi rmemente.

Ajuste de ángulos después de la instalación

1. Una vez que instaló la pantalla y está firmemente sujeta, localice los seguros de las barras de movimiento.
2. Aflójelas ligeramente a fin de que la panta- lla tenga movimiento.
3. Coloque la pantalla en el ángulo que de- see.
4. Vuelva a apretar los seguros de las barras de movimiento.

Una vez que instaló la pantalla y está firmemente sujeta, tiene la posibilidad de expandir o contraer el brazo fl exible de acuerdo a sus necesidades.

Producto: Soporte para pantalla LCD/LED de 32 hasta 50" con brazo dual

Modelo: STV-115

Marca: Steren

PÓLIZA DE GARANTÍA

Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de entrega.

CONDICIONES

1.- Para hacer efectiva la garantía, presente esta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es en cualquiera de las direcciones mencionadas posteriormente.

ESTA PÓLIZA NO SE HARÁ EFECTIVA EN LOS SIGUIENTES CASOS:

1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.

El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza, previa presentación de la nota de compra o factura respectiva.

DATOS DEL DISTRIBUIDOR

Nombre del Distribuidor ____
Domicilio
Producto
Marca
Modelo
Número de serie
Fecha de entrega

En caso de que su producto presente alguna falla, acuda al centro de distribución más cercano a su domicilio y en caso de tener alguna duda o pregunta por favor llame a nuestro Centro de Atención a Clientes, en donde con gusto le atenderemos en todo lo relacionado con su producto Steren.

Centro de Atención a Clientes 01 800 500 9000

ELECTRÓNICA STEREN S.A. DE C.V.

Camarones 112, Obrero Popular, 02840, Del. Azcapotzalco, México, D.F. RFC: EST850628-K51

Este instructivo puede mejorar con su ayuda, llámenos:

Centro de Servicio a Clientes
