| Tipo de producto | Lavadora de carga frontal |
| Marca | Balay |
| Modelo | 3TS494XD |
| Categoría | Electrodoméstico |
| Capacidad de carga | 7 kg |
| Velocidad de centrifugado | 1200 rpm |
| Clase energética | A+++ |
| Dimensiones (Alto x Ancho x Fondo) | 85 x 60 x 55 cm |
| Peso | 70 kg |
| Alimentación eléctrica | 220-240 V, 50 Hz, 10 A |
| Programas de lavado | Algodón, Sintéticos, Delicados, Rápido, Eco, etc. |
| Funciones especiales | Inicio diferido, Control de temperatura, Centrifugado variable |
| Tipo de instalación | Independiente |
| Nivel de ruido (lavado/centrifugado) | 56 dB / 76 dB |
| Consumo de agua por ciclo | 45 L |
| Consumo de energía por ciclo | 0.85 kWh |
| Sistema de seguridad | Bloqueo infantil, Protección contra fugas, Seguro de puerta |
| Mantenimiento | Limpiar filtro de pelusas periódicamente, Revisar manguera de desagüe |
| Reparabilidad (piezas disponibles) | Piezas de repuesto disponibles a través de servicio técnico autorizado |
| Información adicional | Fabricado según normativas europeas |
Preguntas frecuentes - 3TS494XD BALAY
Preguntas de los usuarios sobre 3TS494XD BALAY
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Lavadora en formato PDF gratis! Encuentra tus instrucciones 3TS494XD - BALAY y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. 3TS494XD de la marca BALAY.
MANUAL DE USUARIO 3TS494XD BALAY
Manual de instrucciones
Lavadora
[es] Manual de usuario e instrucciones de montaje
3TS494XD
Para más información, consulte la Guía del usuario digital.
1.1 Advertencias de carácter general.... 4
1.2 Uso conforme a lo prescrito ..... 4
1.3 Limitación del grupo de usuarios.... 4
1.4 Instalación segura 5
1.5 Uso seguro....7
1.6 Limpieza y mantenimiento seguros.... 9
2 Evitar daños materiales...... 11
3 Protección del medio ambiente y ahorro 12
3.1 Eliminación del embalaje ..... 12
3.2 Ahorro de energía y recursos.... 12
3.3 Modo de ahorro de energía..... 13
4 Instalación y conexión...... 13
4.1 Desembalaje del aparato ..... 13
4.2 Contenido suministrado ..... 13
4.3 Requisitos del lugar de em-
plazamiento .... 14

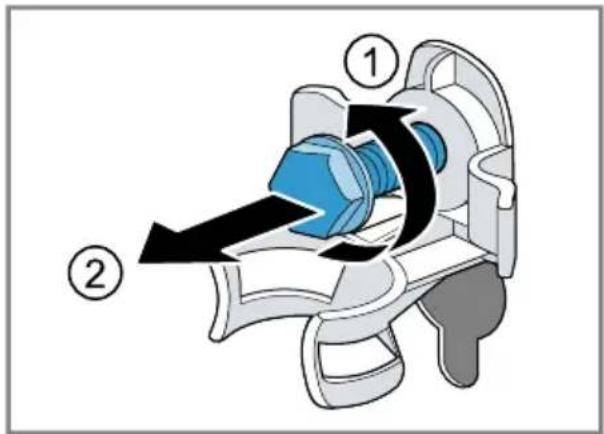

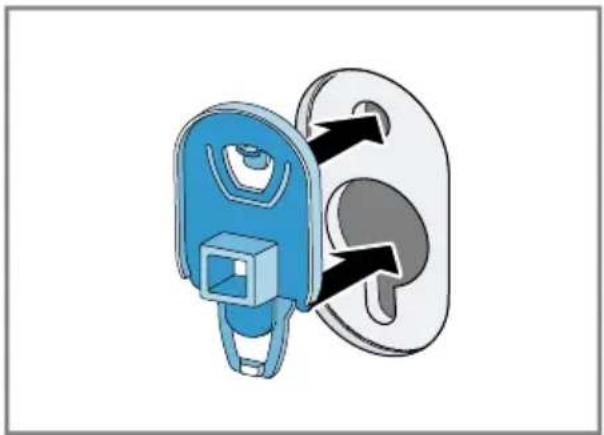

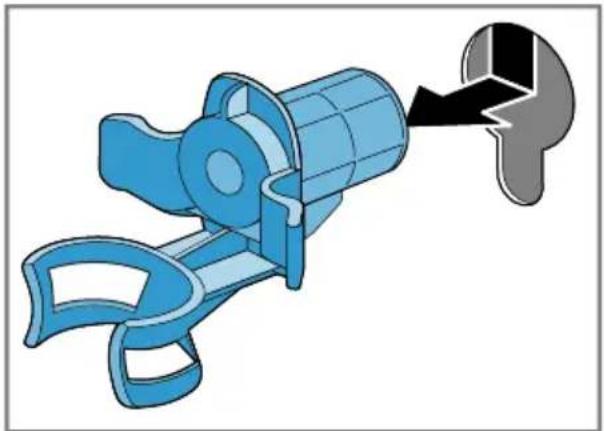

4.4 Retirada de los seguros para el transporte ..... 14

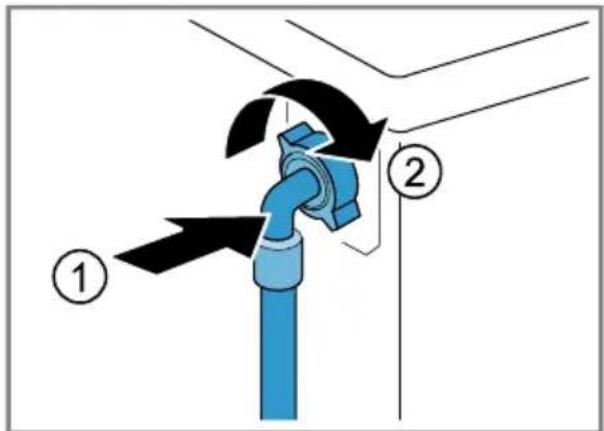

4.5 Conectar el aparato ..... 16
4.6 Nivelar el aparato ..... 17
4.7 Conexión del aparato a la red eléctrica.... 17

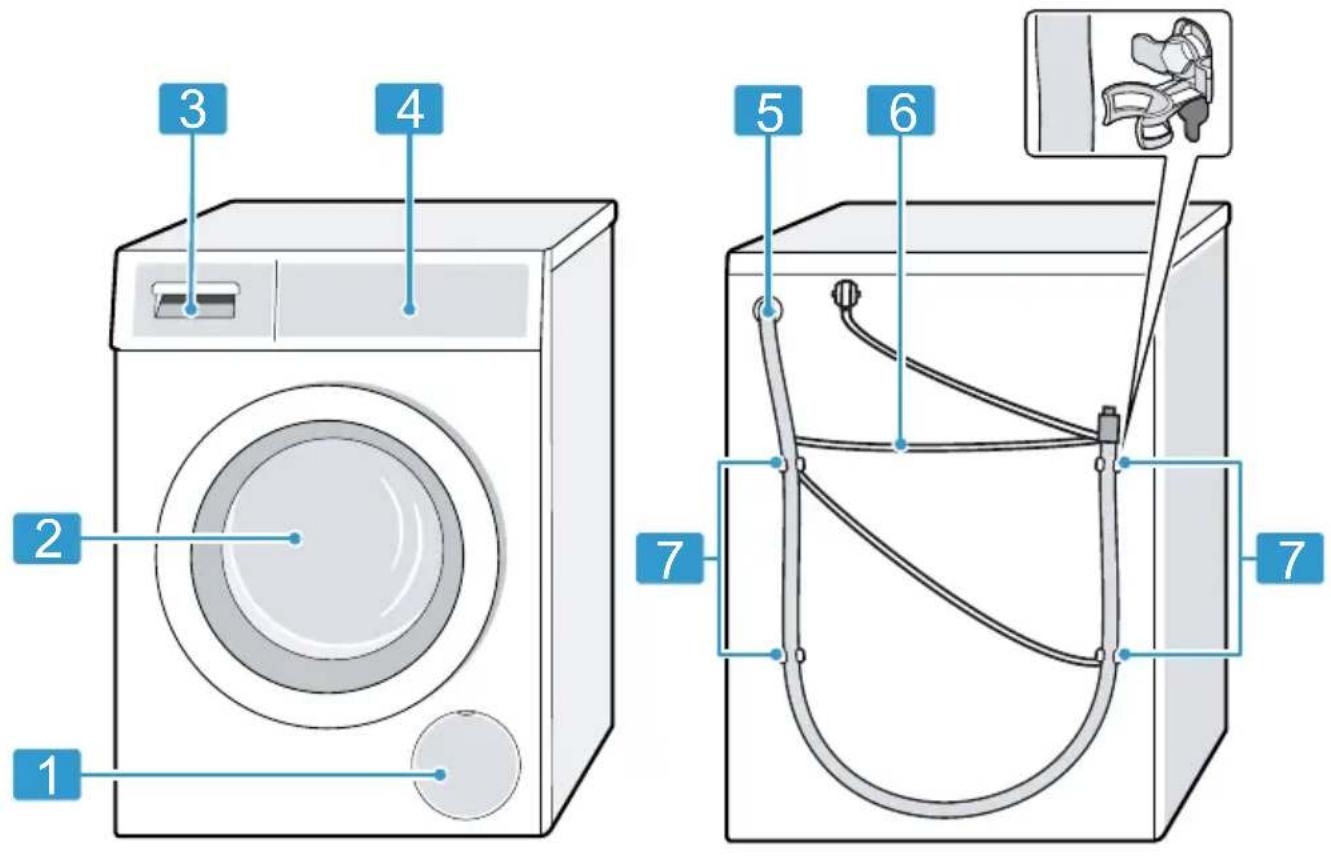

5 Familiarizándose con el aparato.... 18
6 Antes de usar el aparato por primera vez.... 20
6.1 Iniciar ciclo de lavado en vacío.... 20

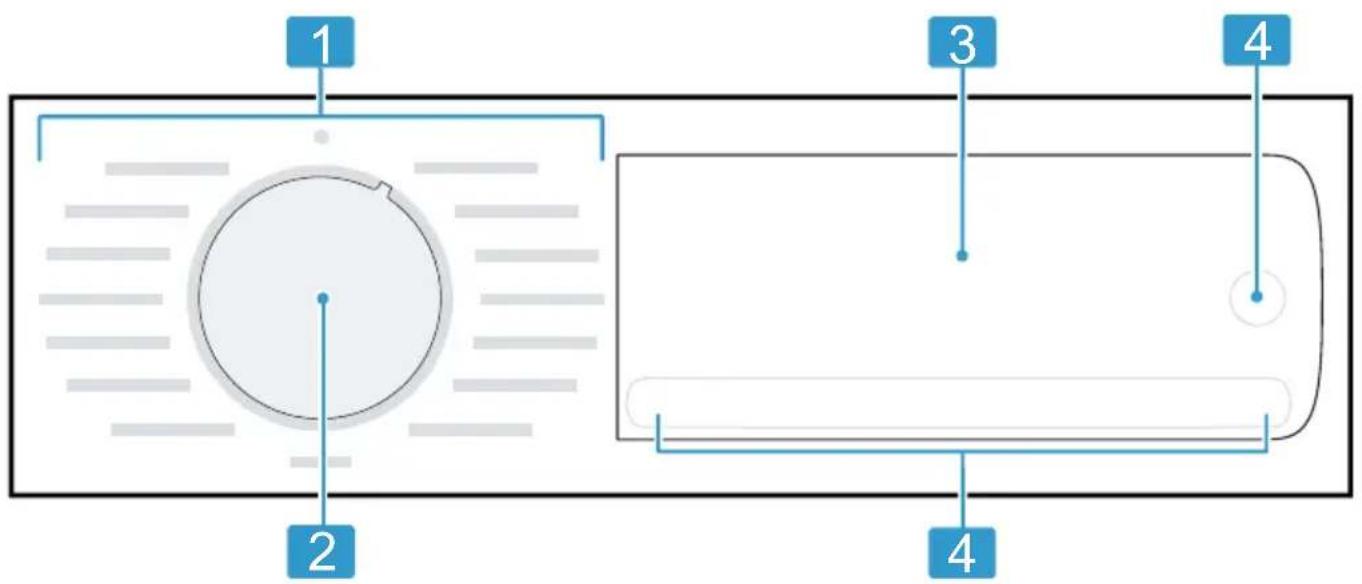

7 Panel indicador 21
8 Pulsadores 24
9 Programas 26
10 Accesorios .... 30
11 Prendas.... 30
11.1 Preparación de la colada..... 30
12 Detergente y productos de limpieza.... 31
13 Manejo básico 31
13.1 Encender el aparato...... 31
13.2 Ajustar un programa ..... 31
13.3 Realizar ajustes en los programas. 31
13.4 Cargar la colada 32
13.5 Añadir detergente y pro- ductos de limpieza .... 32
13.6 Iniciar el programa .... 32
13.7 Remojar prendas.... 32
13.8 Introducir ropa en la lava- dora .... 32
13.9 Interrumpir programa .... 33
13.10 Continuar con el programa tras «Parada del aclarado» 33
13.11 Retirar la ropa .... 33
13.12 Desconectar el aparato..... 33
14 Seguro para niños...... 33
14.1 Activación del seguro a prueba de niños ...... 33
14.2 Desactivar el seguro para niños.... 34
15 Sistema de dosificación in- teligente.... 34
15.1 Iniciar el programa con el sistema de dosificación inteligente .... 34
15.2 Llenar el cajetín de dosifi-
cación.... 35
15.3 Dosificación básica 35
16 Ajustes básicos.... 37
16.1 Vista general de los ajustes básicos 37
16.2 Modificar los ajustes básicos.... 38
17 Cuidados y limpieza.... 38
17.1 Limpiar el tambor 38

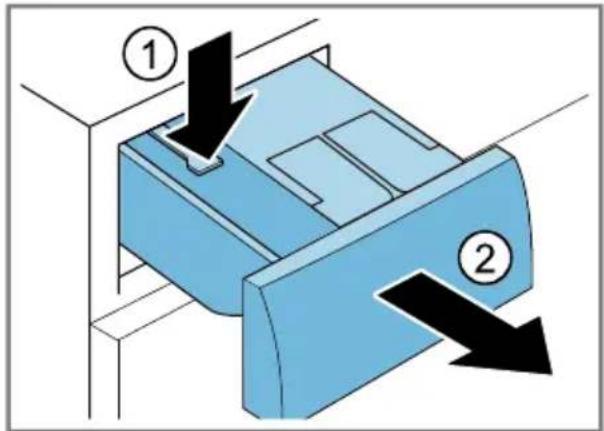

17.2 Limpiar el compartimento para detergente.... 38

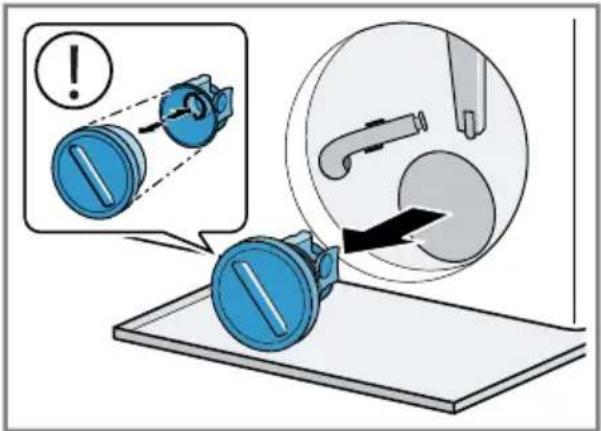

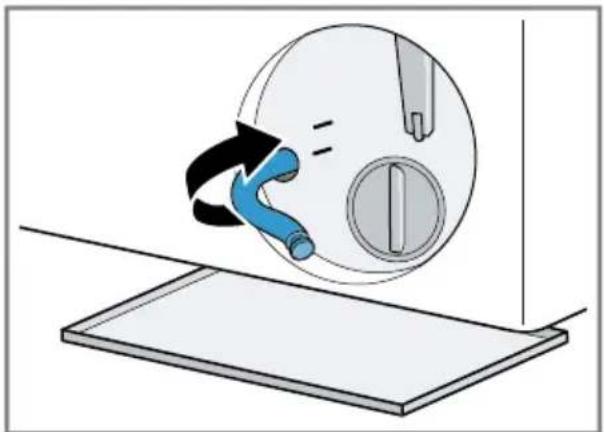

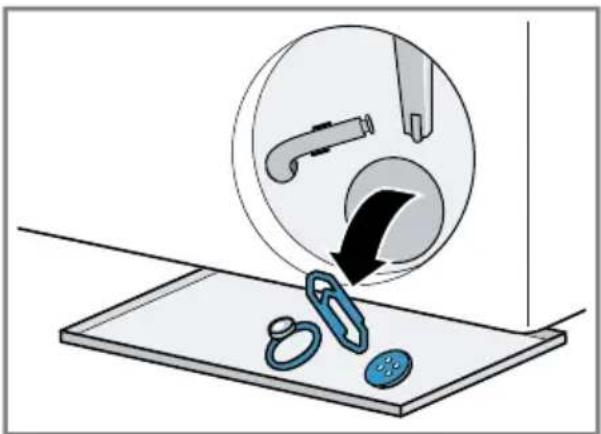

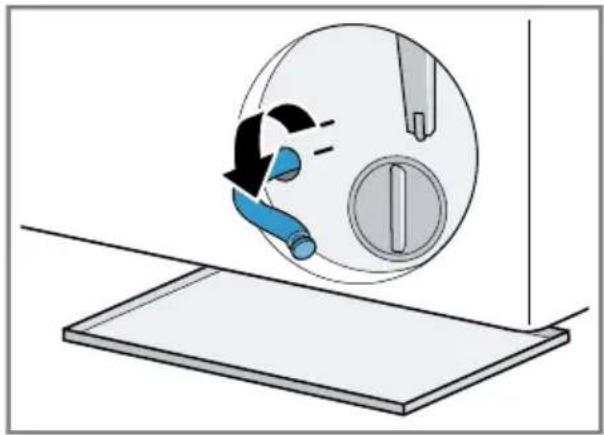

17.3 Limpiar la bomba de vaciado 40
18 Solucionar pequeñas averías...... 44
18.1 Desbloqueo de emergencia... 57
19 Transporte, almacenamiento y eliminación de desechos 57
19.1 Desmontar el aparato ..... 57
19.2 Colocar los seguros de transporte .... 58
19.3 Puesta en funcionamiento
de nuevo del aparato .... 58
19.4 Eliminación del aparato
usado.... 58
20 Servicio de Asistencia Técnica 59
20.1 Número de producto (E-Nr.) y número de fabricación (FD).... 59
21 Valores de consumo...... 60
22 Datos técnicos 61
1 Seguridad
Tenga en cuenta las siguientes indicaciones de seguridad.
1.1 Advertencias de carácter general
■ Lea atentamente estas instrucciones.
■ Conservar las instrucciones y la información del producto para un uso posterior o para futuros propietarios.
■ No conecte el aparato en el caso de que haya sufrido daños durante el transporte.
1.2 Uso conforme a lo prescrito
Utilizar el aparato únicamente:
■ para lavar prendas aptas para lavar en máquina y lana lavable a mano según la etiqueta de lavado.
■ con agua del grifo y detergentes y productos de cuidado convencionales adecuados para lavadoras.
■ en el uso doméstico privado y en espacios cerrados del entorno doméstico.
■ hasta a una altura de 4000 m sobre el nivel del mar.
1.3 Limitación del grupo de usuarios
Este aparato podrá ser usado por niños a partir de 8 años y por personas con limitaciones físicas, sensoriales o mentales, o que carezcan de conocimientos o de experiencia, siempre que cuenten con la supervisión de una persona responsable de su seguridad o hayan sido instruidos previamente en su uso y hayan comprendido los peligros que pueden derivarse del mismo.
No deje que los niños jueguen con el aparato.
La limpieza y el cuidado del aparato a cargo del usuario no podrán ser efectuados por niños si no cuentan con la supervisión de una persona adulta responsable de su seguridad.
Mantener a los niños menores de 3 años y animales domésticos alejados del aparato.
1.4 Instalación segura
Al instalar el aparato, tener en cuenta las advertencias de seguridad.
ADVERTENCIA – ¡Riesgo de descarga eléctrica!
Las instalaciones realizadas de forma incorrecta son peligrosas.
- Conectar y poner en funcionamiento el aparato solo de conformidad con los datos que figuran en la placa de características del mismo.
- Conectar el aparato solo a una fuente de alimentación con corriente alterna mediante un enchufe reglamentario con puesta a tierra.
La conexión de puesta a tierra de la instalación eléctrica doméstica debe estar instalada de acuerdo con las normas vigentes. La instalación debe disponer de una sección de cable suficientemente grande. - En caso de utilizar un interruptor de corriente diferencial, colocar solo un tipo de calentamiento con el símbolo 📌
- No alimentar nunca el aparato a través de un dispositivo de conmutación externo, como por ejemplo, un reloj avisador o un mando a distancia.
- Cuando el aparato esté montado, el enchufe del cable de conexión de red debe quedar accesible, o, en caso de que no pueda quedar accesible, debe instalarse un dispositivo de separación omnipolar en la instalación eléctrica fija, de acuerdo con las normas de instalación.
- Al instalar el aparato en su emplazamiento definitivo, asegurar-se de que el cable de conexión de red no quede aprisionado ni se dañe.
Un aislamiento incorrecto del cable de conexión de red es peligroso.
- Evitar siempre que el cable de conexión de red entre en contacto con piezas calientes del aparato o fuentes de calor.
- Evite siempre que el cable de conexión de red entre en contacto con esquinas o bordes afilados.
- No doble, aplaste ni modifique nunca el cable de conexión de red.
ADVERTENCIA – ¡Riesgo de incendio!
Es peligroso utilizar cables de conexión de red prolongados y adaptadores no autorizados.
- No utilizar alargaderas ni tomas de corriente múltiples.
- Utilizar solo adaptadores y cables de conexión de red autorizados por el fabricante.
- Si el cable de conexión de red es demasiado corto y no hay disponible ningún cable de mayor longitud, ponerse en contacto con un técnico electricista para adaptar la instalación doméstica.
⚠️ ADVERTENCIA – ¡Riesgo de lesiones!
El elevado peso del aparato puede causar lesiones al levantarlo.
▶ Una sola persona no puede levantar el aparato.
Si el aparato se coloca incorrectamente en una columna de lava-do y secado, este puede caerse.
- Apilar la secadora únicamente con el kit de conexión suministrado por el fabricante sobre una lavadora. No se permite otro método de instalación.
- No colocar el aparato en una columna de lavado y secado si el fabricante de la secadora no proporciona un kit de conexión adecuado.
- No colocar aparatos de fabricantes diferentes y de distintas profundidades y anchos en una columna de lavado y secado.
- No instalar una columna de lavado y secado sobre una columna; los aparatos pueden caerse.
ADVERTENCIA – ¡Riesgo de asfixia!
Los niños pueden ponerse el material de embalaje por encima de la cabeza, o bien enrollarse en él, y asfixiarse.
- Mantener el material de embalaje fuera del alcance de los niños.
▶ No permita que los niños jueguen con el embalaje.
PRECAUCIÓN – ¡Riesgo de lesiones!
El aparato puede moverse o vibrar durante el funcionamiento.
Instalar el aparato en una superficie limpia, plana y firme.
- Nivelar el aparato usando el pie del aparato y con un nivelador de agua.
Existe el riesgo de tropezar si las mangueras y los cables de conexión a la red no están instalados correctamente.
- Instalar las mangueras y los cables de conexión a la red de modo que no constituyan un obstáculo.
Si se mueve el aparato en dirección a los componentes que sobresalen, como p. ej. la puerta, las piezas pueden romperse.
- No desplazar el aparato en dirección a los componentes sobre-salientes.
⚠️ PRECAUCIÓN – ¡Riesgo de cortes!
Los bordes afilados de la unidad pueden causar cortes al tocarla.
▶ No tocar los bordes afilados del aparato.
- Usar guantes de protección al instalar y transportar el aparato.
1.5 Uso seguro
ADVERTENCIA – ¡Riesgo de descarga eléctrica!
Un aparato dañado o un cable de conexión defectuoso son peligrosos.
▶ No ponga nunca en funcionamiento un aparato dañado.
- No tirar nunca del cable de conexión a la red eléctrica para desenchufar el aparato. Desenchufar siempre el cable de conexión de red de la toma de corriente.
- Si el aparato o el cable de conexión de red están dañados, desenchufar inmediatamente el cable de conexión de red o desconectar el fusible de la caja de fusibles y cerrar el grifo de agua.
▶ Llame al Servicio de Asistencia Técnica. → Página 59 La infiltración de humedad puede provocar una descarga eléctrica.
▶ Utilizar el aparato solo en espacios interiores.
▶ No exponer el aparato a altas temperaturas y humedad.
es
Seguridad
- No utilizar limpiadores por chorro de vapor, limpiadores de alta presión, mangueras o rociadores para limpiar el aparato.
ADVERTENCIA – ¡Riesgo de daños para la salud!
Los niños podrían quedar encerrados en el aparato y poner así en peligro su vida.
- No instalar el aparato detrás de una puerta que impida o bloquee la apertura de la puerta del aparato.
- En caso de aparatos usados, extraer el enchufe del cable de conexión de red, a continuación, cortar el cable de conexión de red y destruir el cierre de la puerta del aparato de tal manera que la puerta ya no pueda cerrarse.
ADVERTENCIA – ¡Riesgo de asfixia!
Si los niños encuentran piezas de tamaño reducido, pueden aspirarlas o tragarlas y asfixiarse.
- Mantener las piezas pequeñas fuera del alcance de los niños.
▶ No permita que los niños jueguen con piezas pequeñas.
ADVERTENCIA – ¡Riesgo de envenenamiento!
Los detergentes y otros productos de limpieza pueden provocar intoxicaciones por ingesta.
En caso de ingestión, consultar inmediatamente con un médico.
- Guardar los detergentes y los productos de limpieza en un lugar no accesible para los niños.
ADVERTENCIA – ¡Riesgo de explosión!
Si la ropa ha sido tratada previamente con detergentes que contienen disolventes, esto puede provocar una explosión en el aparato.
▶ Enjuagar bien con agua la ropa pretrazada antes de lavarla.
⚠️ PRECAUCIÓN – ¡Riesgo de lesiones!
La tapa puede romperse al subir o gatear por encima del aparato.
▶ No subirse ni gatear por el aparato.
Al apoyarse o recostarse sobre la puerta abierta, el aparato puede volcar.
▶ No apoyarse o recostarse sobre la puerta del aparato.
▶ No colocar objetos sobre la puerta del aparato.
Si se introducen las manos en el tambor cuando esté girando, pueden producirse lesiones.
- Esperar a que el tambor se haya parado antes de introducir las manos.
⚠️ PRECAUCIÓN – ¡Riesgo de quemaduras por líquidos calientes!
Al lavar con programas a elevadas temperaturas, el agua de lava-do se calienta mucho.
▶ No tocar el agua de lavado caliente.
⚠️ PRECAUCIÓN – ¡Riesgo de quemaduras químicas!
Si se abre el compartimento para detergente, puede que los productos de limpieza se derramen. Al contacto con los ojos o con la piel puede provocar irritaciones.
- En caso de que los ojos o la piel entren en contacto con detergentes o productos de limpieza, deben lavarse con agua limpia abundante.
En caso de ingestión, consultar inmediatamente con un médico. - Guardar los detergentes y los productos de limpieza en un lugar no accesible para los niños.
1.6 Limpieza y mantenimiento seguros
Al realizar labores de limpieza y mantenimiento en el aparato, tener en cuenta las advertencias de seguridad.
ADVERTENCIA – ¡Riesgo de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas.
- Solo el personal especializado puede realizar reparaciones e intervenciones en el aparato.
- Utilizar únicamente piezas de repuesto originales para la reparación del aparato.
es Seguridad
- Si el cable de conexión de red de este aparato resulta dañado, debe sustituirlo el fabricante, el Servicio de Asistencia Técnica o una persona cualificada a fin de evitar posibles situaciones de peligro.
La infiltración de humedad puede provocar una descarga eléctrica.
- No utilizar limpiadores por chorro de vapor, limpiadores de alta presión, mangueras o rociadores para limpiar el aparato.
ADVERTENCIA – ¡Riesgo de lesiones!
El uso de otros repuestos y accesorios es peligroso.
- Utilizar únicamente repuestos originales y accesorios originales del fabricante.
ADVERTENCIA – ¡Riesgo de envenenamiento!
El uso de detergentes con disolventes puede liberar vapores peligrosos para la salud.
▶ No emplear detergentes que contengan disolventes.
2 Evitar daños materiales
Tener en cuenta estas indicaciones para evitar daños materiales y en el aparato.
¡ATENCIÓN!
Una mala dosificación de suavizantes, detergentes, y productos de limpieza puede influir negativamente en el funcionamiento del aparato.
- Tener en cuenta las recomendaciones de dosificación del fabricante.
Superar la carga admisible máxima puede afectar al funcionamiento de la unidad.
- Tener en cuenta la carga máxima para cada programa y no superarla.
El aparato está provisto de seguros para el transporte. Si no se retiran los seguros de transporte, pueden ocasionarse daños materiales y en el aparato.
- Antes de la primera puesta en marcha, retirar por completo y guardar los seguros de transporte.
- Antes de cada transporte, deben instalarse por completo todos los seguros de transporte para evitar daños por transporte.
La conexión incorrecta de la man-guera de alimentación de agua pue-de causar daños materiales.
- Apretar a mano los tornillos de la entrada de agua.
- Conectar la manguera de alimentación de agua al grifo de agua de la forma más directa posible, sin elementos de conexión adicionales, como adaptador, válvula o similar.
- Asegurarse de que el diámetro interior del grifo de agua es de 17 mm como mínimo.
- Asegurarse de que la longitud de la rosca en la conexión al grifo de agua sea como mínimo de 10 mm.
Una presión de agua demasiado reducida o elevada puede influir negativamente en el funcionamiento del aparato.
- Asegurarse de que la presión de agua del dispositivo de suministro de agua sea de 100 kPa (1 bar) como mínimo y 1000 kPa (10 bares) como máximo.
- Si la presión del agua excede el valor máximo indicado, se debe instalar una válvula de reducción de presión entre la toma de agua y el juego de mangueras del aparato.
- No acoplar en ningún caso el aparato al grifo de un calentador de agua sin presión.
Las mangueras de agua modificadas o dañadas pueden ocasionar daños materiales y en el aparato.
- No doblar, aplastar, modificar ni cortar nunca las mangueras de agua.
- Utilizar únicamente las mangueras de agua suministradas o las man-gueras de repuesto originales.
- No reutilizar nunca mangueras de agua usadas.
Utilizar el aparato con agua sucia o demasiado caliente puede causar daños materiales y en el aparato.
- Utilizar el aparato únicamente con agua corriente fría.
Los productos de limpieza inadecuados pueden dañar la superficie del aparato.
- No utilizar productos de limpieza agresivos ni abrasivos.
- No utilizar productos de limpieza con un alto contenido alcohólico.
- No utilizar estropajos o esponjas duros.
es Protección del medio ambiente y ahorro
- Limpiar el aparato solo con agua y un paño suave y húmedo.
- En caso de entrar en contacto con el aparato, retirar inmediatamente todos los restos de detergente, restos de pulverizado o cualquier otro tipo de resto.
3 Protección del medio ambiente y ahorro
3.1 Eliminación del embalaje
Los materiales del embalaje son respetuosos con el medio ambiente y reciclables.
- Desechar las diferentes piezas separadas según su naturaleza.
Eliminar el embalaje de forma ecológica.
3.2 Ahorro de energía y recursos
Si tiene en cuenta estas indicaciones, su aparato consumirá menos corriente y agua.
Utilizar programas con temperaturas bajas y tiempos de lavado prolongados, y aprovechar la carga admisible máxima.
√ El consumo de energía y agua es más eficiente.
el detergente en función del grado de suciedad de la ropa.
Es suficiente una cantidad más pequeña de detergente para suciedad leve o normal. Tener en cuenta la recomendación de dosificación de detergente recomendada por el fabricante.
Reducir la temperatura de lavado con ropa con una suciedad leve o normal.
√ A temperaturas más bajas el aparato consume menos energía. Para suciedad leve o normal, se puede lavar con temperaturas más bajas de las indicadas en las etiquetas de cuidados.
Seleccionar la velocidad máxima de centrifugado si la ropa se va a secar después en la secadora.
√ De este modo, se acorta la duración del programa de secado y se reduce el consumo de energía. Con una mayor velocidad de centrifugado, disminuye la humedad residual de la ropa y aumenta el volumen del ruido de centrifugado.
Lavar ropa sin prelavado.
√ El prelavado prolonga la duración del programa y aumenta el consumo de energía y de agua.
El aparato dispone de un sensor de carga continuo.
- El sensor de carga continuo adapta el consumo de agua y la duración del programa de forma óptima según el tipo de tejido y de la carga admisible.
El aparato dispone de un aquasensor.
- El aquasensor comprueba durante el aclarado el grado de turbiedad del agua de lavado y, en función de esto, ajusta la duración y el número de aclarados.
3.3 Modo de ahorro de energía
Cuando no se utiliza el aparato durante un periodo de tiempo prolongado en modo de ahorro de energía, este se apaga automáticamente. El modo de ahorro de energía finaliza al utilizar de nuevo el aparato.
4 Instalación y conexión
4.1 Desembalaje del aparato
¡ATENCIÓN!
Los objetos que queden en el tambor y que no estén previstos para el funcionamiento del aparato pueden provocar daños materiales y en el aparato.
- Retirar del tambor esos objetos y los accesorios suministrados antes del funcionamiento.
- Retirar por completo el material de embalaje y las fundas protectoras del aparato.
→ "Eliminación del embalaje", Página 12 - Comprobar la presencia de daños visibles en el aparato.
- Abrir la puerta del aparato. → "Manejo básico", Página 31
- Sacar el accesorio del interior del tambor.
- Cerrar la puerta del aparato.
4.2 Contenido suministrado
Al desembalar el aparato, comprobar que las piezas no presenten daños ocasionados durante el transporte y que el volumen de suministro esté completo.
¡ATENCIÓN!
Un funcionamiento con accesorios incompletos o defectuosos puede afectar al funcionamiento del aparato u ocasionar daños materiales y daños en el aparato.
- No poner en funcionamiento el aparato con accesorios incompletos o defectuosos.
- Sustituir el accesorio correspondiente antes de poner en funcionamiento el aparato.
→ "Accesorios", Página 30
Nota: El aparato ha sido sometido a severas revisiones y comprobaciones en fábrica bajo condiciones de funcionamiento normal. Pueden quedar manchas de agua en el aparato. Las manchas desaparecen después del primer lavado.
El suministro se compone de los siguientes elementos:
■ Lavadora
■ Documentación adjunta
■ Seguros de transporte
→ "Retirada de los seguros para el transporte", Página 14
Tapas
■ Manguera de alimentación de agua
→ "Acoplar la manguera de alimentación de agua", Página 16
4.3 Requisitos del lugar de emplazamiento
ADVERTENCIA
Riesgo de descarga eléctrica!
El aparato contiene componentes electroconductores. Tocarlos resulta peligroso.
- No poner en funcionamiento el aparato sin tapa.
ADVERTENCIA
Riesgo de lesiones!
Si se usa sobre un zócalo, puede volcar.
- Antes de la primera puesta en marcha es necesario que las patas del aparato estén fijadas sobre un zócalo con las abrazaderas de sujeción → Página 30 del fabricante.
¡ATENCIÓN!
La congelación del agua residual en el aparato puede provocar daños en el mismo.
- No instalar y poner en funcionamiento el aparato en zonas con riesgo de heladas o al aire libre. Si el aparato se inclina más de 40°, el agua residual del aparato puede vaciarse y provocarle daños.
▶ Inclinar el aparato con cuidado.
▶ Transportar el aparato de pie.
Lugar de empla- zamiento Requisitos
Zócalo Fijar el aparato
con abrazaderas de sujeción → Página 30.
Lugar de empla- zamiento Requisitos
Techo de vigas de madera
Colocar el aparato sobre una tabla de madera resistente al agua (mín. de 30 mm de grosor) que esté firmemente atornillada al suelo.
Mueble de coci-na
Colocar el aparato solo bajo una encimera de trabajo bien unida a los muebles ad-yacentes. Ancho del hueco requerido: 60 cm.
En una pared No aprisionar las
mangueras entre la pared y el aparato.
4.4 Retirada de los seguros para el transporte
El aparato está provisto de seguros para el transporte en la parte posterior del mismo.
Nota: Guardar los seguros de transporte, los tornillos y las fundas para un futuro transporte → Página 57.
- Extraer las mangueras de las suje- ciones.
- Aflojar ①y retirar ②os tornillos de los cuatro seguros de transporte con una llave de tuercas SW13.
- Retirar el cable de conexión de la sujeción.
- Retirar las cuatro fundas.
- Colocar las cuatro tapas cubeta.
- Presionar las cuatro tapas cubeta hacia abajo.
4.5 Conectar el aparato
Acoplar la manguera de alimentación de agua
- Acoplar la manguera de alimentación de agua al aparato.
- Empalmar la manguera de alimentación de agua a la toma de agua (26,4 mm = 3/4").
Tipos de conexión de salida de agua
La información servirá de ayuda para conectar el aparato a la salida de agua.
¡ATENCIÓN!
Al desaguar, la manguera de evacuación se mantiene bajo presión y puede soltarse del punto de conexión.
- Asegurar la manguera de evacuación frente a una desconexión fortuita.
Nota: Es preciso tener en cuenta las alturas de bombeo.
La máxima altura de bombeo es de 100 cm.
Sifón Asegurar el pun-
to de conexión con una abraza- dera (24-40 mm).
Lavabo Fijar y asegurar
la manguera de desagüe con un racor en codo → Página 30.
Tubo de plástico con manguito de goma o un sumidero
Fijar y asegurar la manguera de desagüe con un racor en codo → Página 30.
4.6 Nivelar el aparato
Para reducir el ruido y las vibraciones y evitar que el aparato se mueva, debe estar correctamente nivelado.
- Aflojar las contratuercas en sentido horario con la ayuda de una llave de tuercas SW17.
- Girar las patas del aparato para nivelarlo. Comprobar la nivelación con un nivelador de agua.
Todas las patas del aparato deben asentarse firmemente sobre el suelo.
- Apretar las contratuercas con una llave de tuercas SW17 sujetando firmemente contra el cuerpo del aparato.
Sujetar a tal efecto las patas del aparato sin modificar su altura.
4.7 Conexión del aparato a la red eléctrica
Nota: La instalación eléctrica doméstica para este aparato debe respetar la legislación local y las normas de seguridad y debe incluir un interruptor de corriente diferencial.
-
El enchufe del cable de conexión de red del aparato debe conectarse a una toma de corriente cercana al aparato. Los datos de conexión del aparato se encuentran en los datos técnicos → Página 61.
-
Comprobar que el enchufe del cable de conexión de red está firme en la toma de corriente.
5 Familiarizándose con el aparato
5.1 Aparato
Aquí encontrará una vista general de los componentes de su aparato.
| 1 | Trampilla de mantenimiento de la bomba de vaciado → Página 40 |
| 2 | Puerta |
| 3 | Compartimento para deter-gente → Página 19 |
| 4 | Panel de mando → Página 19 |
| 5 | Manguera de evacuación → Página 16 |
| 6 | Cable de conexión a la red → Página 17 |
| 7 | Seguros de transporte → Página 14 |
| 1 | Cámara de dosificación manual |
| 2 | ☀: Cajetín dosificador para suavizante |
| 3 | ☀: cajetín de dosificación de detergente |
5.3 Panel de mando
Mediante el panel de mando se pueden ajustar todas las funciones del aparato y recibir información sobre el estado de funcionamiento.
2 Selector de programas → Página 31
3 Panel indicador → Página 21
4 Teclas → Página 24
6 Antes de usar el aparato por pri- mera vez
Preparar el aparato para el uso.
6.1 Iniciar ciclo de lavado en vacío
Antes de salir de fábrica, el aparato se sometió a exhaustivos controles de funcionamiento. Para eliminar el posible agua residual deberá efectuarse un primer ciclo de lavado sin ropa.
- Colocar el mando selector de programa en Limp. tambor.
- Cerrar la puerta.
- Abrir el compartimento para deter- gente.
- Llenar la cámara de dosificación manual con aprox. 1 litro de agua.
- Añadir el detergente en polvo a la cámara de dosificación manual.
Para evitar la formación de espuma, utilizar solo la mitad de la cantidad de detergente multiusos recomendada para lavar ropa ligeramente sucia. No utilizar detergente para prendas de lana o para prendas delicadas.
- Cerrar el compartimento para detergente.
- Pulsar ▷ para iniciar el programa.
En el panel indicador se muestra la duración restante del programa.
√ Tras terminar el programa, el panel indicador muestra: "End".
- Iniciar el primer lavado o colocar el mando selector de programa en
○ para apagar el aparato.
En la pantalla se muestran los valores ajustados en ese momento, las posibilidades de selección o los textos con indicaciones.
Indicación Denominación Más información
| 0:401 | Duración del pro-grama/tiempo res-tante del progra-ma | Duración del programa/tiempo restante del programa previstos de forma aproxi-mada. |
| "10h" / +1 | Tiempo restante | → "Pulsadores", Página 24 |
| 9,0 kg1 | Carga de ropa aconsejada | Carga admisible máxima para el progra-ma ajustado en kg. |
| - 1400 @velocidad de cen-trifugado | Velocidad de centrifugado ajustada (en revoluciones por minuto)∅: sin centrifugado, solo vaciado¬: parada del aclarado, sin desaguar | |
| * - 90 temperatura Temperatura ajustada en °C.→ "Pulsadores", Página 24※ (frío) | ||
| - | Inicio/Pausa Iniciar, cancelar o pausar■ se ilumina: el programa está en curso y puede interrumpirse o pausarse.■ parpadea: el programa puede iniciarse o reanudarse. | |
| 1 Ejemplo | ||
| Indicación Denominación Más información | ||
| Prelavado Estado del programa | ||
| Lavado Estado del programa | ||
| Aclarado Estado del programa | ||
| Centrifugado Estado del programa | ||
| End Fin del programa Estado del programa | ||
| Seguro para niños■ se ilumina: el seguro para niños está activado.■ parpadea: el seguro para niños está activado y el aparato se ha utilizado.→ "Desactivar el seguro para niños", Página 34 | ||
| Reducción de arrugas | La reducción de arrugas está activada.→ "Pulsadores", Página 25 | |
| Prelavado El prelavado está activado.→ "Pulsadores", Página 25 | ||
| Parada del aclara-do | Parada del aclarado activada. | |
| SpeedPerfect Lavado con reducción de tiempo activa-do.→ "Pulsadores", Página 24 | ||
| Sangre Tipo de mancha activado. | ||
| Hierba Tipo de mancha activado. | ||
| Vino tinto Tipo de mancha activado. | ||
| Grasa/aceite de comida | Tipo de mancha activado. | |
| Recordatorio para la limpieza del tambor | parpadea: el tambor está sucio. Activar el programa Limp. tambor para limpiar y mantener el tambor y la cubeta de agua de lavado.→ "Limpiar el tambor", Página 38 | |
| Cajetín de dosifi-cación de deter-gente líquido | ■ se ilumina: el sistema de dosificación inteligente de detergente líquido está activado.■ parpadea: el nivel mínimo de llenado del cajetín de dosificación es inferior.→ "Sistema de dosificación inteligente", Página 34◇ (detergente líquido) | |
| 1 Ejemplo | ||
| Cajetín dosificador para suavizante. | ■ se ilumina: el sistema de dosificación inteligente de suavizante está activado.■ parpadea: el nivel mínimo de llenado del cajetín de dosificación es inferior.→ "Sistema de dosificación inteligente", Página 34✿ (suavizante) | |
| 50 ml1 | Dosificación básica | Dosificación básica para el detergente o el suavizante.→ "Dosificación básica", Página 35 |
| Puerta ■ se ilumina: la puerta está bloqueada y no se puede abrir.■ parpadea: la puerta no está cerrada correctamente.■ apagado: la puerta está desbloqueada y puede abrirse. | ||
| Grifo de agua ■ El agua no tiene presión.■ La presión del agua es demasiado baja. | ||
| Compartimento para detergente | El compartimento para detergente no está completamente encajado. | |
| E:35 / -101 | Error Código de avería, indicación de avería, señal. | |
| 1 Ejemplo | ||
8 Pulsadores
La selección de los ajustes de programa depende del programa seleccionado.
| Tecla Selección Más información | ||
| D II | ■ Iniciar■ Cancelar■ Pausar | Iniciar, pausar o cancelar el programa. |
| + rápido ■ activar | ■ desactivar | Activar o desactivar la duración reducida del programa.Nota: El consumo de energía aumenta. Esto no afecta al resultado del lavado. |
| Antimanchas Multiselección Seleccionar el tipo de mancha.La temperatura, el movimiento del tambor y el tiempo de remojo se ajustan al tipo de manchas. | ||
| Dosif. ■ Activar | ■ Desactivar■ Cantidad de dosis | Si se pulsa brevemente el sensor, se activa o desactiva el sistema de dosificación inteligente de suavizante o detergente líquido Si se pulsa el sensor durante aprox. 3 segundos, se puede ajustar la dosificación básica.→ "Sistema de dosificación inteligente", Página 34 |
| Progr. diferida hasta 24 horas Fijar el fin del programa.La duración del programa ya está incluida en el número de horas ajustado.La duración del programa se muestra tras iniciarlo. | ||
| Temperatura - 90 °Ajustar la temperatura en °C. | ||
| Centrif. © 1400 r. p.m. Ajustar la velocidad de centrifugado o desactivar el centrifugado.Con la opción se expulsa el agua y el centrifugado se desactiva. Las prendas permanecen en mojadas en el tambor. | ||
| → 3 seg (Bloque-ar 3 seg) | ■ Activar■ Desactivar | → "Seguro para niños", Página 33 |
| Prelav. ☐ Activar | ■ Desactivar | Activar o desactivar el prelavado, por ejemplo, para el lavado de ropa muy sucia.Nota: Si está activado el sistema de dosificación inteligente, el detergente se dosificará automáticamente para el prelavado y el lavado principal.Si está desactivado el sistema de dosificación inteligente, deberá dosificar-se el detergente para el prelavado directamente en el tambor. |
| Menos ☐ Activar | ■ Desactivar | Activar o desactivar el lavado con reducción de arrugas.Para reducir las arrugas, se interrum-pirá el centrifugado y se adaptará la velocidad de centrifugado.Tras el lavado la ropa húmeda debe colgarse en el tendedero. |
9 Programas
Nota: Las indicaciones de las etiquetas de cuidados de la ropa ofrecen información adicional para la selección del programa.
| Programa Descripción Carga | |
| máxi-ma(kg) | |
| Algodón Lavar prendas resistentes de algodón, lino o tejidos mixtos.También apropiado como programa corto para prendas con un grado normal de suciedad al activar + rápido.Ajuste del programa:▪ máx. 90 °C▪ máx. 1400 r. p. m. | 9,05,0 ^1 |
| Eco 40-60 Lavar prendas de algodón, lino y tejidos mixtos.Nota:Pueden lavarse juntas las prendas que, según los símbolos de cuidado, sean lavables a temperaturas de entre 40 °C 📄 60 °C . 🌐El efecto de lavado se corresponde con la mejor clase posible de eficiencia de lavado según los requisitos legales.Para este programa, la temperatura de lavado se adapta automáticamente en función de la cantidad de carga, a fin de alcanzar la eficiencia energética óptima con el mejor efecto de lavado. La temperatura de lavado no se puede modificar.Ajuste del programa:Nota:En este programa no se puede ajustar la temperatura, que se determina automáticamente.▪ máx. - °C▪ máx. 1400 r. p. m. | 9,0 |
| Sintéticos Lavar prendas de fibra sintética o tejidos mixtos.Ajuste del programa:▪ máx. 60 °C▪ máx. 1200 r. p. m. | 4,0 |
| Rápido/Mix Lavar prendas de algodón, lino, tejidos mixtos y sintéticos.Adecuado para ropa ligeramente sucia.Ajuste del programa:▪ máx. 60 °C | 4,0 |
| ^1 + rápido act. ^2 No es posible lavar. | |
| Programa Descripción Carga | máxi-ma(kg) | |
| ▪ máx. 1400 r. p. m. | ||
| Delicados Lavar prendas lavables y delicadas de seda, viscosa y de fibra sintética.Utilizar un detergente adecuado para prendas delicadas o de seda.Nota:Lavar la ropa muy delicadas o las prendas que tienen ganchos, corchetes o varillas en redes de lavandería.Ajuste del programa:▪ máx. 40 °C▪ máx. 800 r. p. m. | 2,0 | |
| Lana 📊lavar prendas de tejidos de lana o mixtos con alto contenido en lana que se pueden lavar a mano o en la lavadora.Para evitar que la ropa encoja, el tambor mueve los tejidos con especial suavidad, con pausas prolongadas.Utilizar un detergente adecuado para lana.Ajuste del programa:▪ máx. 40 °C▪ máx. 800 r. p. m. | 2,0 | |
| Aclarar con un centrifugado posterior y desaguar.Ajuste del programa: máx. 1400 r. p. m. | - | |
| © / Centrifugar y desaguar.Si solo se desea desaguar, activar La ropa no se centrifuga.Ajuste del programa: máx. 1400 r. p. m. | - | |
| Higiene Lavar prendas resistentes de algodón, lino o tejidos mixtos.Adecuado para alérgicos y en caso de requerir un alto nivel de higiene.Nota:Si se alcanza la temperatura ajustada, esta permanece constante durante todo el proceso de lavado.Ajuste del programa:▪ máx. 60 °C▪ máx. 1400 r. p. m. | 6,5 | |
| ^1 + rápido act. ^2 No es posible lavar. | ||
| Automático deli-cado | Lavar prendas delicadas de algodón, tejidos sintéti-cos y mixtos.Tratamiento de prendas delicadas.El grado de suciedad y el tipo de tejido se detec-tan de forma automática. El proceso de lavado se adapta.Nota:En este programa, no es posible ajustar la temperatura ni las revoluciones de centrifugado, que se determinan automáticamente.La temperatura máxima es de 30 °C.La velocidad de centrifugado máxima es de 800 r. p. m. | 3,5 |
| Automático Lavar | prendas resistentes de algodón, tejidos sinté-ticos y mixtos.El grado de suciedad y el tipo de tejido se detec-tan de forma automática. El proceso de lavado se adapta.Nota:En este programa, no es posible ajustar la temperatura ni las revoluciones de centrifugado, que se determinan automáticamente.La temperatura máxima es de 40 °C.La velocidad de centrifugado máxima es de 1400 r. p. m. | 6,0 |
| R. oscura Lavar | prendas oscuras y de color intenso de algo-dón y de tejidos sintéticos; por ejemplo, pantalones vaqueros.Lavar las prendas del revés (con la parte interior hacia fuera).Usar un detergente líquido.Ajuste del programa:▪ máx. 40 °C▪ máx. 1200 r. p. m. | 4,0 |
| Limp. tambor Cuidados y limpieza del tambor. Utilizar el programa en los siguientes casos:▪ Antes de usar el aparato por primera vez▪ En el caso de lavados frecuentes a temperaturas de 40 °C e inferiores▪ Tras una larga ausencia | -2 | |
| 1+ rápido act.2No es posible lavar. | ||
| Utilizar un detergente multiusos en polvo o un detergente que contenga blanqueadores.Reducir a la mitad la cantidad de detergente para evitar la formación de espuma.No utilizar suavizante.No utilizar detergente para prendas de lana, prendas delicadas o detergente líquido.Nota: El panel indicador para la limpieza del tambor parpadea a modo de aviso si no se han utilizado programas a 60 °C o temperaturas superiores durante un tiempo prolongado. | ||
| Super rápido15/30 min | Lavar prendas de algodón, tejidos mixtos y sintéticos.Programa corto para pequeñas cargas de ropa ligeramente sucia.La duración del programa se prolonga hasta los 30 minutos aprox.Si se desea acortar la duración del programa a 15 minutos, activar + rápido. La carga admisible máxima se reduce a 2,0 kg.Ajuste del programa:■ máx. 40 °C■ máx. 1200 r. p. m. | 4,0 |
| ^1 + rápido act. ^2 No es posible lavar. | ||
10 Accesorios
Utilice accesorios originales. Están pensados para este aparato.
| Aplicación Número de pedido | ||
| Prolongación de man-guera de alimentación de agua | Alargar la manguera de alimentación de agua fría o de aquastop (2,50 m). | WMZ2381 |
| Abrazaderas de sujeción | Mejorar la posición de seguridad del aparato. | WMZ2200 |
| Manguera de alimenta-ción de agua alargada | Sustituir la manguera de alimentación de agua es-tándar por una mangue-ra más larga (2,20 m). | 00353925 |
| Racor en codo Fijar manguera de eva-cuación. | 00655300 | |
11 Prendas
Nota: Puede encontrarse más información en las instrucciones de uso digitales escaneando el código QR en el índice o en www.balay.es.
11.1 Preparación de la colada
¡ATENCIÓN!
Los objetos que se quedan entre la colada pueden dañar tanto la ropa como el tambor.
- Antes de la puesta en marcha, retirar todos los objetos que pudiera haber en los bolsillos de la ropa.
Para proteger el aparato y la cola-da, preparar la ropa.
- Vaciar los bolsillos
- Eliminar la arena acumulada en bolsillos y dobladillos cepillando las prendas
-
Cerrar las fundas de la ropa de cama y las fundas de almohada
-
Cerrar las cremalleras y los vel-cros, abrochar los corchetes y abotonar los botones
- Atar juntos los cinturones de tela y las cintas o utilizar una bolsa de lavado
- Atar las cintas y los cordeles con extremos duros de capuchas o pantalones.
- Retirar los enganches de las cortinas y las cintas de plomo o utilizar una red para lavar la ropa
- Para prendas pequeñas, como por ejemplo calcetines infantiles, utilizar una red para lavar la ropa
- Algunas manchas resistentes y secas pueden eliminarse lavándolas varias veces
- Mezclar prendas grandes y pequeñas para el lavado
- No frotar las manchas frescas, sino lavarlas con agua jabonosa
- Desdoblar y ahuecar la ropa o tener en cuenta la descripción de los programas
12 Detergente y productos de limpieza
Notas
■ Puede encontrarse más información en las instrucciones de uso digitales escaneando el código QR en el índice o en www.balay.es.
■ Tener en cuenta la información sobre Seguridad → Página 4 y Evitar daños materiales → Página 11.
La información del fabricante acerca del uso y la dosificación puede encontrarse en el embalaje.
Notas
■ en caso de utilizar solo detergentes líquidos, que sean autofluyentes
■ no mezclar diferentes detergentes líquidos
■ no mezclar el detergente con el suavizante
■ no usar productos que hayan superado su fecha de caducidad o sean muy espesos
■ no utilizar detergentes que contengan disolventes, agentes corrosivos o que emitan gases, como por ejemplo, blanqueadores líquidos o lejías
- utilizar el colorante con moderación: la sal puede corroer el acero inoxidable
■ no utilizar decolorantes en el aparato
■ No utilizar vinagre para llenar el cajetín de dosificación → Página 35 cuando se utilice el sistema de dosificación inteligente.
13 Manejo básico
Nota: Puede encontrarse más información en las instrucciones de uso digitales escaneando el código QR en el índice o en www.balay.es.
13.1 Encender el aparato
Requisito: El aparato está instalado y conectado correctamente.
→ "Instalación y conexión", Página 13
- Seleccionar un programa con el mando selector.
Se oye cómo se ejecuta una comprobación de funcionamiento.
Nota: La iluminación del tambor se apaga automáticamente.
13.2 Ajustar un programa
-
Seleccionar el programa deseado con el mando selector de programas.
→ "Programas", Página 26 -
En caso necesario, adaptar los ajustes del programa → Página 31.
13.3 Realizar ajustes en los programas.
Requisito: Se ha configurado un programa.
→ "Ajustar un programa", Página 31
▶ Realizar ajustes en los programas.
→ "Pulsadores", Página 24
Notas
■ Los ajustes de los programas no se guardan de forma permanente para el programa.
■ Si se activa o desactiva el sistema de dosificación inteligente, se guardan los ajustes.
13.4 Cargar la colada
Nota: Para evitar la formación de arrugas, tener en cuenta la carga máxima del programa.
Requisito: La ropa está preparada.
Asegurarse de que el tambor esté vacío.
-
Colocar las prendas en el tambor.
-
Cerrar la puerta.
Asegurarse de que no quede ropa aprisionada en la puerta.
13.5 Añadir detergente y productos de limpieza
Para programas en los que no es posible o no se desea activar la dosificación inteligente, se puede dosificar el detergente de forma manual.
Consejo: Además de la dosificación inteligente, es posible añadir en la cámara de dosificación manual otros productos, como sal quitamanchas, almidón o blanqueador. No se debe añadir ningún otro detergente en la cámara de dosificación manual, con el fin de evitar una dosificación excesiva y la formación de espuma.
Nota: Tener en cuenta las indicaciones sobre Detergente y productos de limpieza → Página 31.
- Abrir el compartimento para detergente.
- Añadir el detergente. → "Compartimento para detergen- te", Página 19
- En caso necesario, añadir producto de limpieza.
- Introducir el compartimento para detergente.
13.6 Iniciar el programa
Requisito: Se ha configurado un programa.
→ "Ajustar un programa", Página 31
▶ Pulsar▶.II
- El tambor sigue girando, realiza una detección de carga que puede durar hasta 2 minutos y, a continuación, se llena de agua.
En el panel indicador aparecen la duración del programa o el tiempo de «Finalización en...».
√ Tras terminar el programa, el panel indicador muestra: "End".
13.7 Remojar prendas
Nota: No se necesita detergente adicional. A continuación, el agua de lavado se utiliza para lavar la misma ropa.
- Se inicia el programa.
- Para pausar el programa, pulsar ▷ II al cabo de aprox. 10 minutos.
- Para continuar con el programa, una vez que ha transcurrido el tiempo de remojo deseado, pulsar de nuevo ▷.Ⅱ
13.8 Introducir ropa en la la- vadora
Tras el inicio del programa, se puede añadir o retirar ropa en cualquier momento en función del estado del programa.
Requisito: Se ha iniciado un programa.
→ "Iniciar el programa", Página 32
- Pulsar ▷ II
El aparato se detiene.
Nota: Si se desea introducir ropa adicional en la lavadora, tener en cuenta las indicaciones del panel indicador.
- Abrir la puerta del aparato.
- Añadir o retirar ropa.
- Cerrar la puerta del aparato.
- Pulsar ▷ II
13.9 Interrumpir programa
- Pulsar ▷ II
- Abrir la puerta del aparato.
Cuando el nivel de agua y la temperatura son muy elevados, la puerta permanece bloqueada por razones de seguridad.
- Con temperatura elevada, iniciar el programa 📁
- Con nivel de agua elevado, iniciar programa 📄o seleccionar un programa adecuado de vaciado.
- Sacar la ropa → Página 33.
13.10 Continuar con el programa tras «Parada del aclarado»
Requisitos
■ La parada del aclarado está activada.
■ El último ciclo de aclarado del programa ajustado ha finalizado y la ropa está en el agua de lavado.
- Configurar el programa Ⓓ uno de vaciado.
- Abrir la puerta del aparato.
- Sacar la ropa.
13.12 Desconectar el aparato
- Colocar el mando selector de programa en ○
- Cerrar el grifo de agua.
- Secar el cierre de goma y retirar los cuerpos extraños.
- Dejar el compartimento para detergente y la puerta de aparato abiertos para que pueda secarse el agua residual.
14 Seguro para niños
Asegurar el aparato contra el manejo accidental de los mandos.
14.1 Activación del seguro a prueba de niños
- Mantener presionados ambos pulsadores =3 seg durante aprox. 3 segundos.
En el panel indicador aparece°.
√ Los mandos están bloqueados. - El seguro para niños permanece activo incluso después de apagar el aparato y al producirse un corte del suministro de corriente.
14.2 Desactivar el seguro para niños
Requisito: Para desactivar el seguro para niños, el aparato debe estar encendido.
15 Sistema de dosificación inteligente
En función del programa y los ajustes, se adaptan automáticamente las cantidades óptimas de detergente y suavizante.
15.1 Iniciar el programa con el sistema de dosificación inteligente
Si no se desea dosificar el detergente líquido y el suavizante de forma manual, utilizar el sistema de dosificación inteligente. Esta función está disponible según el programa seleccionado y está activada automáticamente.
Nota
Si se utiliza el sistema de dosificación inteligente, no dosificar manualmente suavizante o detergente adicional en la cámara. → "Añadir detergente y productos de limpieza", Página 32 Si se desea dosificar los productos manualmente con un programa determinado, se deben tener en cuenta las siguientes indicaciones:
■ Desactivar el sistema de dosificación inteligente antes del inicio del programa. Los ajustes también se
guardan después de apagar el aparato.
■ Dosificar manualmente el deter-
gente o suavizante en la cámara.
→ "Añadir detergente y productos de limpieza", Página 32
■ Activar el sistema de dosificación inteligente tras finalizar el programa.
■ La ropa está preparada.
→ "Preparación de la colada", Página 30
■ La ropa está clasificada.
■ La ropa está metida.
→ "Cargar la colada", Página 32
■ El programa está seleccionado.
→ "Ajustar un programa", Página 31
■ El sistema de dosificación inteligente está activado.
- Llenar el cajetín de dosificación → Página 35.
Para sustituir el contenido del caje- tín de dosificación por otro produc- to, limpiar el compartimento para detergente → Página 38.
- En caso necesario, ajustar las cantidades básicas de dosificación → Página 35.
- En caso necesario, adaptar los ajustes del programa → Página 31.
- Iniciar el programa → Página 32.
√ Tras terminar el programa, el panel indicador muestra: "End".
- → "Retirar la ropa", Página 33.
15.2 Llenar el cajetín de dosificación
Si se desea utilizar el sistema de dosificación inteligente o si el aparato muestra un aviso cuando está en funcionamiento, llenar el cajetín de dosificación.
Nota: Llenar el cajetín de dosificación únicamente con detergentes y productos de limpieza → Página 31 adecuados.
Si se desea rellenar el detergente líquido o el suavizante del cajetín de dosificación, utilizar el mismo producto.
Si se desea sustituir el detergente líquido o el suavizante del cajetín de dosificación por otro producto, limpiar previamente el compartimento para detergente.
- Cargar el detergente líquido ◇y el suavizante 🌿en el cajetín de dosificación correspondiente.
Al llenarlo, no superar la marca del máximo nivel de llenado.
- Cerrar la tapa del depósito.
Nota: Para evitar que el detergente líquido o el suavizante se sequen, cerrar las tapas de llenado inmediatamente después de llenarlas.
- En caso necesario, añadir y dosificar manualmente productos auxiliares de lavado, como sal quitamanchas, descalcificador o blanqueadores.
→ "Añadir detergente y productos de limpieza", Página 32
-
Introducir el compartimento para detergente.
-
Adaptar las cantidades básicas de dosificación → Página 35.
15.3 Dosificación básica
La cantidad de dosificación básica depende de las indicaciones del fabricante del detergente, el grado de dureza del agua y el grado de suciedad de la ropa.
Ajustar siempre una cantidad de dosificación básica equivalente a la que correspondería a una carga estándar de 4,5 kg.
es Sistema de dosificación inteligente
Adaptar la dosificación
- Mantener pulsado Dosif. durante aprox. 3 segundos.
- El panel indicador muestra la cantidad de dosificación básica ajustada para 🔒
- Para adaptar la cantidad de dosificación básica de ✿ pulsar Dosif..
- Para adaptar el ajuste, pulsar Progr. diferida.
- Esperar brevemente para finalizar el ajuste.
16 Ajustes básicos
Es posible adaptar los ajustes básicos del aparato a las necesidades individuales.
16.1 Vista general de los ajustes básicos
| Señal acústica | 2 0 (desactivado) | 1 (bajo) | Ajustar el volumen de la señal acústica tras la finalización del programa. |
| 2 (medio) | |||
| 3 (alto) | |||
| 4 (muy alto) | |||
| Señal de las teclas | 3 0 (desactivado) | 1 (bajo) | Ajustar el volumen de la señal acústica al seleccionar los pulsa-dores. |
| 2 (medio) | |||
| 3 (alto) | |||
| 4 (muy alto) | |||
| Recordatorio para la limpieza del tambor | 4 On (activado) | Off (de-sactivado) | Activar o desactivar el recordato-rio para la limpieza del tambor. |
| Contador de programas | 5 | 42^1 | Mostrar la cantidad de programas finalizados. |
| ^1 Ejemplo | |||
16.2 Modificar los ajustes básicos
- Colocar el selector de programas en la posición 1.
√ El panel indicador muestra el valor actual. - Colocar el selector de programas en la posición deseada.
→ "Vista general de los ajustes básicos", Página 37
- Para modificar el valor, pulsar Progr. diferida.
- Para guardar el cambio, apagar el aparato.
17 Cuidados y limpieza
Para que el aparato mantenga durante mucho tiempo su capacidad funcional, debe mantenerse y limpiarse con cuidado.
Nota: Puede encontrarse más información en las instrucciones de uso digitales escaneando el código QR en el índice o en www.balay.es.
17.1 Limpiar el tambor
PRECAUCIÓN Riesgo de lesiones!
El lavado con temperaturas bajas y una falta de ventilación del aparato constantes pueden dañar el tambor y causar lesiones.
- Ejecutar regularmente un programa de limpieza del tambor o lavar con temperaturas de 60 °C como mínimo.
- Dejar que el aparato se seque después de cada uso, dejando abiertos el compartimento para detergente y la puerta.
- Ejecutar el programa Limp. tambor con detergente en polvo y sin ropa en la lavadora.
17.2 Limpiar el compartimento para detergente
Si se desea sustituir el detergente líquido o el suavizante del cajetín de dosificación por otro producto o, si el compartimento para detergente está sucio, limpiar el compartimento para detergente.
¡ATENCIÓN!
La unidad de bomba contiene componentes eléctricos. Los componentes eléctricos pueden sufrir daños si entran en contacto con líquidos.
- No lavar la unidad de bomba en el lavavajillas ni sumergirla en el agua.
-
Proteger la conexión eléctrica de la parte posterior de la humedad, de los detergentes y de los restos de suavizante.
-
Apagar el aparato.
→ "Desconectar el aparato", Página 33
- Abrir el compartimento para deter- gente.
- Presionar hacia abajo la pieza insertada y extraer el compartimento para detergente.

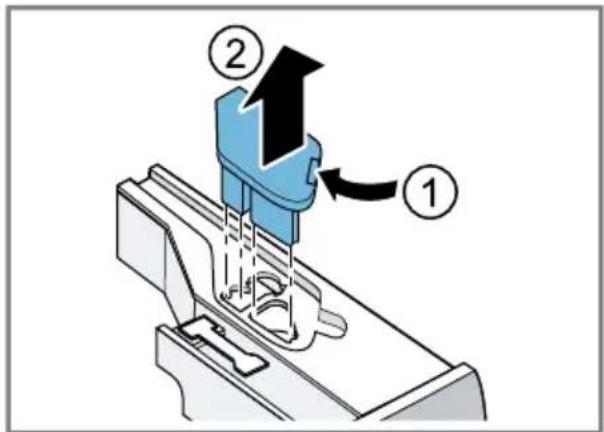

- Retirar la unidad de bomba.
- Desencajar la tapa del compartimento para detergente por la parte trasera y extraerlo.
- Vaciar el compartimento para detergente.
- Limpiar la unidad de bomba con un trapo húmedo.

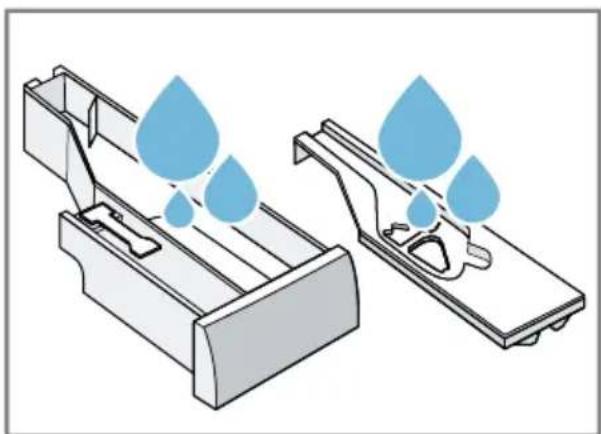

- Limpiar el compartimento para detergente y la tapa con un paño suave y húmedo o con la alcachofa de la ducha.
- Secar y colocar el compartimento para detergente, la tapa y la unidad de bomba.
- Limpiar la caja del compartimento para detergente del aparato.
- Introducir el compartimento para detergente.
17.3 Limpiar la bomba de vaciado
Limpiar la bomba de desagüe en caso de averías, por ejemplo, para eliminar las obstrucciones o las sacudidas.
Vaciar la bomba de vaciado
- Cerrar el grifo de agua.
- Apagar el aparato.
- Desconectar el cable del aparato de la red eléctrica.
- Abrir la trampilla de mantenimiento y retirarla.
- Colocar un recipiente de tamaño suficiente bajo la abertura.
- Extraer el tubo de drenaje de la sujeción.
- PRECAUCIÓN - Riesgo de quemaduras por líquidos calientes! Al lavar con programas a elevadas temperaturas, el agua de la-vado se calienta mucho.
- No tocar el agua de lavado caliente. Para drenar el agua de lavado en el recipiente, retirar el tapón de cierre.
- Sujetar el tubo de drenaje a la sujeción.
Limpiar la bomba de vaciado
Requisito: La bomba de vaciado está vacía. → Página 40
es Cuidados y limpieza
- Dado que todavía puede haber agua residual en la bomba de vaciado, desenroscar cuidadosamente la tapa de la bomba.
- La suciedad gruesa puede provocar que el elemento filtrante se atasque en la carcasa de la bomba. Eliminar la suciedad y retirar el elemento filtrante.
- Limpiar el compartimento interior, la rosca de la tapa de la bomba y su carcasa.
La tapa de la bomba consta de dos componentes que se pueden desmontar para su limpieza.
-
Asegurarse de que el impulsor de la bomba de vaciado pueda girar.
-
Colocar la tapa de la bomba.
- Asegurarse de que las piezas de la tapa de la bomba estén montadas correctamente.
- Apretar la tapa de la bomba hasta el tope.
- Colocar la trampilla de mantenimiento y cerrarla.
Antes del siguiente lavado
Para evitar que se evacúe detergente sin usar en el siguiente lavado, ejecutar el programa después de haber desagüado la bomba de vaciado.
- Abrir el grifo de agua.
- Introducir el enchufe en la toma de corriente.
- Encender el aparato.
- Llenar la cámara de dosificación manual con un litro de agua.
- Seleccionar un programa apropiado para el vaciado.
→ "Programas", Página 26
18 Solucionar pequeñas averías
El usuario puede solucionar por sí mismo las pequeñas averías de este aparato. Se recomienda utilizar la información relativa a la subsanación de averías antes de ponerse en contacto con el Servicio de Asistencia Técnica. De este modo se evitan costes innecesarios.
ADVERTENCIA
Riesgo de descarga eléctrica!
Las reparaciones inadecuadas son peligrosas.
- Solo el personal especializado puede realizar reparaciones e intervenciones en el aparato.
- Utilizar únicamente piezas de repuesto originales para la reparación del aparato.
- Si el cable de conexión de red de este aparato resulta dañado, debe sustituirlo el fabricante, el Servicio de Asistencia Técnica o una persona cualificada a fin de evitar posibles situaciones de peligro.
Fallo Causa y resolución de problemas
| El panel indicador se apaga y ▷barpadea. | El modo de ahorro de energía está activo.► Pulsar cualquier tecla.✓ El panel indicador volverá a encenderse. |
| "E:36 / -10" La cañería de desagüe o la manguera de evacuación está obstruida.► Limpiar la cañería de desagüe y la manguera de evacuación. | |
Fallo Causa y resolución de problemas
| "E:36 / -10" ▶ Si la dosificación inteligente está activada, reducir la dosificación básica → Página 35. ▶ Si se dosifica de manera manual, reducir la cantidad de detergente en el siguiente ciclo de lavado con la misma carga. | ||
| Se ha montado una prolongación no permitida en la manguera de desagüe. ▶ Retirar las prolongaciones no permitidas de la manguera de desagüe. → "Conectar el aparato", Página 16 | ||
| La tapa de la bomba no está completamente enroscada. ▶ Comprobar que la tapa de la bomba esté enroscada hasta el tope en el aparato. El asa de la tapa de la bomba debe estar en posición vertical. | ||
| "E:10 / -00 / -10 / -20" | La bomba del sistema de dosificación inteligente está bloqueada. 1. Apagar el aparato. 2. Limpiar la unidad de bomba. → "Limpiar el compartimento para detergente", Página 38 3. Encender el aparato. 4. Si el indicador vuelve a aparecer tras la limpieza de la unidad de bombeo, avisar al Servicio de Asistencia Técnica. → "Servicio de Asistencia Técnica", Página 59 Nota: Hasta que se subsane la avería, se puede de-sactivar el sistema de dosificación inteligente y realizar la dosificación de forma manual. → "Pulsadores", Página 24 | |
| "E:60 / -2B" El sistema electrónico de control del centrifugado ha interrumpido el centrifugado a causa de una distribución irregular de la ropa. ▶ Redistribuir las prendas en el tambor. Nota: A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor. La ropa de diferente tamaño se distribuye mejor durante el centrifugado. | ||
| "E:30 / -10" o La presión del agua es demasiado baja. No hay solución posible. | ||
| Los filtros en la toma de agua están obstruidos. ▶ Limpiar los filtros de la entrada de agua. | ||
| El grifo de agua está cerrado. | ||
| Fallo Causa y resolución de problemas | ||
| "E:30 / -10" o ➔ Abrir el grifo de agua. | ||
| Manguera de alimentación de agua está torcida o aprisionada.► Asegurarse de que la manguera de alimentación de agua no esté torcida o aprisionada. | ||
| El sistema de medición del nivel de agua está defectuoso.Nota:Con el mensaje de error, el aparato inicia un proceso de bombeo.1. Esperar primero aprox. 5 minutos, hasta que finali-ce el proceso de bombeo.2. Para restablecer el mensaje de error, apagar el aparato.3. Volver a encender el aparato.4. Si se muestra de nuevo el mensaje de error, avisar al Servicio de Asistencia Técnica.→ "Servicio de Asistencia Técnica", Página 59 | ||
| El compartimento para detergente no está completamente encajado.► Introducir el compartimento para detergente no está encajado hasta que el símbolo se apague. | ||
| La unidad de bomba no está insertada.1. Colocar la unidad de bomba en el compartimento para detergente.→ "Limpiar el compartimento para detergente", Página 382. Introducir el compartimento para detergente no está encajado hasta que el símbolo se apague. | ||
| ➤ se ilumina. La temperatura es demasiado elevada.► Esperar hasta que haya bajado la temperatura.► → "Interrumpir programa", Página 33 | ||
| El nivel de agua es demasiado elevado.► Seleccionar un programa apropiado para el vaciado.→ "Programas", Página 26 | ||
| ➤ parpadea. La puerta no está cerrada.1. Cerrar la puerta.2. Para iniciar el programa, pulsar ➔ II | ||
| La ropa está aprisionada en la puerta.1. Abrir la puerta de nuevo. | ||
| Fallo Causa y resolución de problemas | |
| parpadea. 2. Retirar la ropa que está aprisionada.Cerrar la puerta.Para iniciar el programa, pulsar ▷ II | |
| Todos los demás códigos de error. | AveríaLlame al Servicio de Asistencia Técnica.→ "Servicio de Asistencia Técnica", Página 59 |
| "E:30/-20" La válvula magnética está defectuosa.Llamar al Servicio de Asistencia Técnica.→ "Servicio de Asistencia Técnica", Página 59 | |
| El aparato no funciona. | El enchufe del cable de conexión de red no está conectado.Conectar el aparato a la red eléctrica. |
| El fusible de la caja de fusibles ha saltado.Comprobar el fusible de la caja de fusibles. | |
| El suministro de corriente eléctrica se ha interrumpido.Comprobar que la iluminación del compartimento u otros aparatos funciona en la habitación. | |
| El programa seleccionado no arranca. | No se ha pulsado ▷ II► Pulsar ▷ II |
| La puerta no está cerrada.1. Cerrar la puerta.2. Para iniciar el programa, pulsar ▷ II | |
| El seguro para niños está activado.→ "Desactivar el seguro para niños", Página 34 | |
| Progr. diferida está activado.Comprobar si Progr. diferida está activado.→ "Pulsadores", Página 24 | |
| La ropa está aprisionada en la puerta.Abrir la puerta de nuevo.Retirar la ropa que está aprisionada.Cerrar la puerta. | |
| El programa seleccionado no arranca. | 4. Para iniciar el programa, pulsar ▷ II |
| El compartimento para detergente no está completamente encajado.► Introducir el compartimento para detergente no está encajado hasta que el símbolo se apague. | |
| La bomba del sistema de dosificación inteligente está bloqueada.1. Apagar el aparato.2. Limpiar la unidad de bomba.→ "Limpiar el compartimento para detergente", Página 383. Encender el aparato.4. Si el indicador vuelve a aparecer tras la limpieza de la unidad de bombeo, avisar al Servicio de Asistencia Técnica.→ "Servicio de Asistencia Técnica", Página 59Nota: Hasta que se subsane la avería, se puede desactivar el sistema de dosificación inteligente y realizar la dosificación de forma manual.→ "Pulsadores", Página 24 | |
| El compartimento para detergente no está completamente encajado.► Introducir el compartimento para detergente no está encajado hasta que el símbolo se apague. | |
| La puerta no se puede abrir. | La temperatura es demasiado elevada.► Esperar hasta que haya bajado la temperatura.► → "Interrumpir programa", Página 33 |
| El nivel de agua es demasiado elevado.► Seleccionar un programa apropiado para el vaciado.→ "Programas", Página 26 | |
| Corte en el suministro eléctrico.► Abrir la puerta con el desbloqueo de emergencia.→ "Desbloqueo de emergencia", Página 57 | |
| No se evacua el agua de lavado. | La cañería de desagüe o la manguera de evacuación está obstruida.► Limpiar la cañería de desagüe y la manguera de evacuación. |
| La tubería o manguera de desagüe está doblada o aprisionada. | |
Fallo Causa y resolución de problemas
| No se evacua el agua de lavado. | Asegurarse de que la tubería y la manguera de desagüe no estén dobladas o atascadas. |
| La bomba de vaciado está obstruida. "Limpiar la bomba de vaciado", Página 40 | |
| La conexión de la manguera de evacuación está demasiado elevada.Montar la manguera de desagüe a una altura máxima de 1 m. | |
| La tapa de la bomba no está montada correctamente.Montar correctamente la tapa de la bomba. | |
| La dosificación del detergente es demasiado alta.Medida inmediata: mezclar una cucharada sopera de suavizante con 0,5 l de agua y verter la mezcla en la cámara para la dosificación manual (no hacerlo en caso de lavar prendas de exterior, de deporte o de plumón).Si la dosificación inteligente está activada, reducir la dosificación básica Página 35.Si se dosifica de manera manual, reducir la cantidad de detergente en el siguiente ciclo de lavado con la misma carga. | |
| Se ha montado una prolongación no permitida en la manguera de desagüe.Retirar las prolongaciones no permitidas de la manguera de desagüe. "Conectar el aparato", Página 16 | |
| La tapa de la bomba no está completamente enroscada.Comprobar que la tapa de la bomba esté enroscada hasta el tope en el aparato. El asa de la tapa de la bomba debe estar en posición vertical. | |
| El agua no se vacía.El aparato no arrastra el detergente. | No se ha pulsado D.II Pulsar D.II |
| Los filtros en la toma de agua están obstruidos.Limpiar los filtros de la entrada de agua. | |
| El grifo de agua está cerrado.Abrir el grifo de agua. | |
| Manguera de alimentación de agua está torcida o aprisionada.Asegurarse de que la manguera de alimentación de agua no esté torcida o aprisionada. | |
| Fallo Causa y resolución de problemas | |
| El ciclo de centrifugado se repite varias veces. | El sistema electrónico de control del equilibrio ha detectado un desequilibrio y lo intenta eliminar distribuyendo varias veces la ropa.No se trata de una avería. No se requiere ninguna acción.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor al cargar la colada. La ropa de diferente tamaño se distribuye mejor durante el centrifugado. |
| La duración del programa se modifica durante el proceso de lavado. | El desarrollo del programa se optimiza por vía electrónica. Esto puede dar lugar a variaciones en la duración del programa.No se trata de una avería. No se requiere ninguna acción. |
| El sistema electrónico de control del equilibrio ha detectado un desequilibrio y lo intenta eliminar distribuyendo varias veces la ropa.No se trata de una avería. No se requiere ninguna acción.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor al cargar la colada. La ropa de diferente tamaño se distribuye mejor durante el centrifugado. | |
| El sistema de control de la espuma activa con la formación de demasiada espuma un proceso de aclarado.No se trata de una avería. No se requiere ninguna acción. | |
| No se ve agua en el tambor del aparato. | El agua permanece debajo de la zona visible.No se trata de una avería. No se requiere ninguna acción.No introducir más agua en el aparato durante el funcionamiento. |
| Sacudidas en el tambor tras el inicio del programa. | La causa es una prueba interna del motor.No se trata de una avería. No se requiere ninguna acción. |
| Vibraciones y movimiento de la máquina durante el centrifugado. | El aparato no está correctamente nivelado.→ "Nivelar el aparato", Página 17Las patas del aparato no se han fijado.Fijar las patas del aparato.→ "Nivelar el aparato", Página 17 |
| Vibraciones y movimiento de la máquina durante el centrifugado. | Los seguros de transporte no están retirados.►→"Retirada de los seguros para el transporte", Página 14. |
| El tambor sigue girando y el agua no se vacía. | La detección de carga está activada.►No se trata de una avería. No se requiere ninguna acción.Nota:La detección de carga puede durar hasta 2 minutos. |
| Fuerte formación de espuma. | La dosificación del detergente es demasiado alta.►Medida inmediata: mezclar una cucharada sopera de suavizante con 0,5 l de agua y verter la mezcla en la cámara para la dosificación manual (no hacerlo en caso de lavar prendas de exterior, de deporte o de plumón).►Si la dosificación inteligente está activada, reducir la dosificación básica → Página 35.►Si se dosifica de manera manual, reducir la cantidad de detergente en el siguiente ciclo de lavado con la misma carga. |
| Dosif.no puede activarse. | La dosificación inteligente para este programa no está disponible.►No se trata de una avería. No se requiere ninguna acción.→"Iniciar el programa con el sistema de dosificación inteligente", Página 34 |
| El progreso del programa de lavado no admite la dosificación inteligente.No hay solución posible. | |
| No se alcanza la velocidad de centrifugado alta. | Se ha ajustado una velocidad de centrifugado baja.►Ajustar una velocidad de centrifugado más alta para el siguiente ciclo de lavado. |
| Menos está activado.►Seleccionar los programas apropiados para el tipo de tejido. | |
| El sistema de control del equilibrio compensa un de-sequilibrio reduciendo la velocidad de centrifugado.►Redistribuir las prendas en el tambor.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor. La ropa de diferente tamaño se distribuye mejor durante el centrifugado.Iniciar el programa@ | |
| No se alcanza la velocidad de centrifugado alta. | |
| El programa de centrifugado no arranca. | La cañería de desagüe o la manguera de evacuación está obstruida.Limpiar la cañería de desagüe y la manguera de evacuación. |
| La tubería o manguera de desagüe está doblada o aprisionada.Asegurarse de que la tubería y la manguera de desagüe no estén dobladas o atascadas. | |
| El sistema electrónico de control del centrifugado ha interrumpido el centrifugado a causa de una distribución irregular de la ropa.Redistribuir las prendas en el tambor.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor. La ropa de diferente tamaño se distribuye mejor durante el centrifugado.Iniciar el programa@ | |
| Ruidos en forma de sonidos sibilantes. | El agua se enjuaga bajo presión en el compartimento para detergente.No se trata de una avería: ruido de funcionamiento normal. |
| Zumbido más largo antes de que comien-ce el lavado o de aplicar el suavizante. | El sistema de dosificación inteligente dosifica el deter-gente o el suavizante.No se trata de una avería: ruido de funcionamiento normal. |
| Breve zumbido después del encendido del aparato. | El sistema de dosificación inteligente efectúa una prueba de funcionamiento.No se trata de una avería: ruido de funcionamiento normal. |
| Fuertes ruidos durante el centrifugado. | El aparato no está correctamente nivelado. "Nivelar el aparato", Página 17 |
| Las patas del aparato no se han fijado.Fijar las patas del aparato. "Nivelar el aparato", Página 17 | |
| Los seguros de transporte no están retirados. "Retirada de los seguros para el transporte", Página 14. | |
| Ruidos de estruendo y sacudidas en la bomba de vaciado. | Hay un cuerpo extraño en la bomba de vaciado.► → "Limpiar la bomba de vaciado", Página 40 |
| Sorbos y ruidos de succión rítmicos. | La bomba de vaciado está activada y se vacía el agua de lavado.► No se trata de una avería: ruido de funcionamiento normal. |
| Formación de arrugas. | La velocidad de centrifugado es demasiado alta.► Ajustar una velocidad de centrifugado más baja para el siguiente ciclo de lavado. |
| La cantidad de carga es demasiado alta.► Reducir la cantidad de carga para el siguiente ciclo de lavado. | |
| El programa ajustado no es adecuado para el tipo de tejido.► Seleccionar los programas apropiados para el tipo de tejido. | |
| El resultado del centrifugado no es satisfactorio. Las prendas quedan mojadas o demasiado húmedas. | Se ha ajustado una velocidad de centrifugado baja.► Ajustar una velocidad de centrifugado más alta para el siguiente ciclo de lavado.► Iniciar el programa© |
| Menos Está activado.► Seleccionar los programas apropiados para el tipo de tejido. | |
| La cañería de desagüe o la manguera de evacuación está obstruida.► Limpiar la cañería de desagüe y la manguera de evacuación. | |
| La tubería o manguera de desagüe está doblada o aprisionada.► Asegurarse de que la tubería y la manguera de desagüe no estén dobladas o atascadas. | |
| El sistema electrónico de control del centrifugado ha interrumpido el centrifugado a causa de una distribución irregular de la ropa.► Redistribuir las prendas en el tambor.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor. La ropa de diferente tamaño se distribuye mejor durante el centrifugado.► Iniciar el programa© | |
| El resultado del centrifugado no es satisfactorio. Las prendas quedan mojadas o demasiado húmedas. | El sistema de control del equilibrio compensa un de-sequilibrio reduciendo la velocidad de centrifugado.► Redistribuir las prendas en el tambor.Nota:A ser posible introducir mezcladas prendas grandes y pequeñas en el tambor. La ropa de diferente tamaño se distribuye mejor durante el centrifugado.► Iniciar el programa© |
| La ropa sale húmeda y con restos de deter-gente. | Los detergentes pueden contener sustancias resisten-tes al agua que pueden depositarse en la ropa.► Iniciar el programa♡ |
| Se ha llenado el compartimento de dosificación del sistema de dosificación inteligente con un detergente inadecuado.1. Comprobar si el detergente utilizado es el adecu-do.→ "Detergente y productos de limpieza", Página 312. Vaciar los cajetines dosificadores.→ "Limpiar el compartimento para detergente", Página 383. Limpiar los cajetines dosificadores.4. Llenar de nuevo los cajetines dosificadores.→ "Llenar el cajetín de dosificación", Página 35 | |
| La cantidad de dosificación básica no está ajustada de forma correcta.► Si la dosificación inteligente está activada, reducir la dosificación básica → Página 35. | |
| La ropa sale seca y con restos de deter-gente. | Los detergentes pueden contener sustancias resisten-tes al agua que pueden depositarse en la ropa.► Cepillar la ropa tras el lavado y el secado. |
| Se ha llenado el compartimento de dosificación del sistema de dosificación inteligente con un detergente inadecuado.1. Comprobar si el detergente utilizado es el adecu-do.→ "Detergente y productos de limpieza", Página 312. Vaciar los cajetines dosificadores.→ "Limpiar el compartimento para detergente", Página 383. Lmenar de nuevo los cajetines dosificadores.→ "Llenar el cajetín de dosificación", Página 35 | |
| La ropa sale seca y con restos de deter-gente. | La cantidad de dosificación básica no está ajustada de forma correcta.►Si la dosificación inteligente está activada, reducir la dosificación básica → Página35. |
| Efecto de limpieza in-suficiente. | La cantidad de dosificación básica no está adaptada.►Si el sistema de dosificación inteligente está activado, reducir la dosificación básica → Página35. |
| El detergente o el suavizante se ha espesado en los cajetines dosificadores del sistema de dosificación in-teligente.1. Comprobar si el detergente utilizado es el adecu-do.→ "Detergente y productos de limpieza", Página312. Vaciar los cajetines dosificadores.→ "Limpiar el compartimento para detergente", Página383. Limpiar los cajetines dosificadores.4. Llenar de nuevo los cajetines dosificadores.→ "Llenar el cajetín de dosificación", Página35 | |
| Se ha llenado el compartimento de dosificación del sistema de dosificación inteligente con un detergente inadecuado.1. Comprobar si el detergente utilizado es el adecu-do.→ "Detergente y productos de limpieza", Página312. Vaciar los cajetines dosificadores.→ "Limpiar el compartimento para detergente", Página383. Limpiar los cajetines dosificadores.4. Llenar de nuevo los cajetines dosificadores.→ "Llenar el cajetín de dosificación", Página35 | |
| Se escapa agua de la manguera de alimen-tación de agua. | La manguera de alimentación de agua no está conectada correcta o firmemente.1. Conectar la manguera de alimentación de agua correctamente.→ "Acoplar la manguera de alimentación de agua", Página162. Extraer los tornillos de sujeción. |
| Se escapa agua de la manguera de evacua-ción de agua. | La manguera de evacuación presenta daños.►Sustituir la manguera de evacuación de agua daña-da. |
| Se escapa agua de la manguera de evacuación de agua. | La manguera de evacuación de agua está mal conectada.▸ Conectar correctamente la manguera de evacuación de agua. "Tipos de conexión de salida de agua ",Página 16 |
| Se han formado olores en el interior del aparato. | La humedad y los residuos de detergentes pueden favorecer la formación de bacterias.▸ "Limpiar el tambor", Página 38▸ Cuando no se esté utilizando el aparato, el compartimento para detergente y la puerta deben permanecer abiertos para que pueda secarse el agua residual. |
18.1 Desbloqueo de emergencia
Desbloquear la puerta
Requisito: La bomba de vaciado está vacía. → Página 40
- ¡ATENCIÓN! Las fugas de agua pueden ocasionar daños materiales.
- No abrir la puerta si se ve agua a través del cristal.
Tirar del desbloqueo de emergencia con una herramienta adecuada hacia abajo y soltarlo.
√ El cierre de la puerta está desbloqueado.
2. Introducir y encajar la trampilla de mantenimiento.
3. Cerrar la trampilla de mantenimiento.
19 Transporte, almacena- miento y eliminación de desechos
Aquí se explica cómo preparar el aparato para el transporte y el almacenamiento. Además, se ofrece información sobre cómo desechar los aparatos usados.
19.1 Desmontar el aparato
Nota: Puede encontrarse más información en las instrucciones de uso digitales escaneando el código QR en el índice o en www.balay.es.
- Cerrar el grifo de agua.
- Vaciar la manguera de alimentación de agua.
- Apagar el aparato.
- Desenchufar el cable de conexión de la toma de corriente del aparato.
- Evacuar el agua de lavado. → "Limpiar la bomba de vaciado", Página 40
- Desmontar las mangueras.
- Vaciar el cajetín de dosificación.
19.2 Colocar los seguros de transporte
Asegurar el aparato con los seguros para el transporte para evitar daños durante el mismo.
- Retirar las cuatro tapas cubeta con un destornillador adecuado.
Conservar las tapas cubeta.
- Montar los cuatro seguros de transporte. Tomar como referencia la descripción
→ "Retirada de los seguros para el transporte", Página 14 y proceder en orden inverso.
19.3 Puesta en funcionamiento de nuevo del aparato
▶ Encontrará más información en
→ "Instalación y conexión", Página 13 y
→ "Iniciar ciclo de lavado en vacío", Página 20.
19.4 Eliminación del aparato usado
Gracias a la eliminación respetuosa con el medio ambiente pueden reutilizarse materiales valiosos.
ADVERTENCIA
Riesgo de daños para la salud!
Los niños podrían quedar encerrados en el aparato y poner así en peligro su vida.
- No instalar el aparato detrás de una puerta que impida o bloquee la apertura de la puerta del aparato.
-
En caso de aparatos usados, extraer el enchufe del cable de conexión de red, a continuación, cortar el cable de conexión de red y destruir el cierre de la puerta del aparato de tal manera que la puerta ya no pueda cerrarse.
-
Desenchufar el cable de conexión de red de la toma de corriente.
- Cortar el cable de conexión de red.
- Desechar el aparato de forma respetuosa con el medio ambiente.
Puede obtener información sobre las vías y posibilidades actuales de desecho de materiales de su distribuidor o ayuntamiento local.
Este aparato está marcado con el símbolo de cumplimiento con la Directiva Europea
2012/19/UE relativa a los aparatos eléctricos y electrónicos usados (Residuos de aparatos eléctricos y electrónicos RA-EE).
La directiva proporciona el marco general válido en todo el ámbito de la
Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.
20 Servicio de Asistencia Técnica
Si existen preguntas relativas al funcionamiento, si no se puede subsanar una avería en el aparato o si éste debe repararse, dirigirse al servicio de asistencia técnica.
Las piezas de repuesto originales relevantes para el funcionamiento conforme al reglamento sobre diseño ecológico se pueden adquirir en nuestro Servicio de Asistencia Técnica durante al menos 10 años a partir de la fecha de introducción en el mercado del aparato dentro del Espacio Económico Europeo.
Nota: La intervención del Servicio de Asistencia Técnica es gratuita en el marco de las condiciones de garantía del fabricante.
Para obtener información detallada sobre el periodo de validez de la garantía y las condiciones de garantía en su país, póngase en contacto con nuestro Servicio de Asistencia Técnica o con su distribuidor, o bien consulte nuestra página web.
Cuando se ponga en contacto con el Servicio de Asistencia Técnica, no olvide indicar el número de producto (E-Nr.) y el número de fabricación (FD) del aparato.
Los datos de contacto del Servicio de Asistencia Técnica se encuentran en el directorio adjunto o en nuestra página web.
20.1 Número de producto (E-Nr.) y número de fabricación (FD)
El número de producto (E-Nr.) y el número de fabricación (FD) se encuentran en la placa de características del aparato.
El lugar donde se encuentra la placa de características varía según el modelo:
■ en la parte interior de la puerta.
■ en la parte interior de la trampilla mantenimiento.
■ en la parte posterior del aparato.
Para volver a encontrar rápidamente los datos del aparato o el número de teléfono del Servicio de Asistencia Técnica, puede anotar dichos datos.
21 Valores de consumo
La siguiente información se proporciona de acuerdo con el reglamento sobre diseño ecológico de la UE. Los valores indicados para programas distintos de Eco 40-60 solo son valores orientativos y se han determinado de acuerdo con la norma EN60456 aplicable. La función de dosificación automática se ha desactivado con esta finalidad.
Advertencia para la prueba de comparación: desactivar la función de dosificación automática, a menos que esta función sea el objeto de la prueba.
| Programa Carga(kg) | Dura-ción del pro-grama(h:min) ^1 | Consumo de energia(kWh/ciclo) ^1 | Consumo de agua (l/ciclo) ^1 | Temperatura maxi-ma(°C) 5min ^1 | Veloci-dad de centri-fugado(r. p .m.) ^1 | Hume-dad re-sidual(%) ^1 |
| Eco 40-60 ^2 | 9,0 3:48 | 0,870 | 75,0 38 | 1351 | 50,00 | |
| Eco 40-60 ^2 | 4,5 2:54 | 0,370 | 40,0 27 | 1351 | 49,00 | |
| Eco 40-60 ^2 | 2,5 2:22 | 0,180 | 30,0 23 | 1351 | 52,00 | |
| Algo-dón 20°C | 9,0 3:44 | 0,400 | 98,0 23 | 1400 | 50,00 | |
| Algo-dón 40 °C | 9,0 3:44 | 1,290 | 98,0 44 | 1400 | 50,00 | |
| Algo-dón 60 °C | 9,0 3:44 | 1,750 | 98,0 60 | 1400 | 50,00 | |
| Algo-dón 40 °C +Prelav. 📁 | 9,0 4:14 | 1,330 | 110,0 44 | 1400 | 50,00 | |
| Sintéticos 40 °C | 4,0 2:37 | 0,800 | 61,0 44 | 1200 | 30,00 | |
| Rápido/Mix 40 °C | 4,0 1:05 | 0,640 | 44,0 42 | 1400 | 53,00 | |
| Lana 📋30°C 2,0 0:41 | 0,300 | 48,0 | 29 | 800 | 26,00 |
Los valores reales pueden variar respecto a los valores indicados debido al efecto de la presión, la dureza y la temperatura de entrada del agua, así como la temperatura ambiente, el tipo y la cantidad de ropa y el grado de suciedad de esta, el detergente empleado, las fluctuaciones en el suministro de corriente eléctrica y las funciones adicionales seleccionadas.
^2 Programa de prueba según el reglamento sobre diseño ecológico de la UE y el reglamento de etiqueta energética de la UE con agua fría (15 °C).
22 Datos técnicos
| Altura del aparato | 84,8 cm |
| Anchura del aparato | 59,8 cm |
| Profundidad del aparato | 59,0 cm |
| Profundidad del aparato con la puerta cerrada | 63,6 cm |
| Profundidad del aparato con la puerta abierta | 107.3 cm |
| Peso 74,5 kg | |
| Carga admisible máxima | 9,0 kg |
| Tensión de red 220-240 V, 50-60 Hz | |
| Protección mínima de la instalación | 10 A |
| Potencia nominal | 2300 W |
| Consumo de potencia | ■ Modo desactivado: 0,15 W■ Modo sin apagar: 0,50 W |
| Presión del agua | ■ Mínimo: 100 kPa (1 bar)■ Máximo: 1000 kPa (10 bar) |
| Longitud de la manguera de alimentación de agua | 150 cm |
| Longitud de la manguera de desagüe | 150 cm |
Longitud del cable de conexión a la red 160 cm
El presente producto contiene fuentes de luz de la clase de eficiencia energética F. Las fuentes de luz se encuentran disponibles como repuesto y su sustitución solo la puede llevar a cabo personal especializado. Para obtener más información acerca del modelo, consultar la página web https://eprel.ec.europa.eu/¹. Esta dirección web enlaza con EPREL, la base de datos oficial de productos de la UE. Seguir las instrucciones que se indican para buscar el modelo. El identificador del modelo se deriva de los caracteres que se encuentran delante de la barra del número de producto (E-Nr.) en la placa de características. El identificador del modelo también se encuentra en la primera línea de la etiqueta energética de la UE.
Balay, más contigo que nunca
Registra tus electrodomésticos en www.balay.es/balay-contigo y disfruta de un sinfín de beneficios como estos:
Ofertas, descuentos y promociones en exclusiva.
i Consulta y descarga de manuales de instrucciones.
Repuestos y accesorios originales.
Productos de limpieza y mantenimiento testados por Balay.
Un outlet con increíbles descuentos de hasta el 40%.
5 años Servicio Transquidad Batay. Pórias disnutar de 3 años adicionales al terminar los 2 años de garantía de tu electrodoméstico.
Atención telefónica las 24 horas, los 7 días de la semana: 976 305 712 y posibilidad de solicitar online la visita de un técnico en balay.es
€* Mejor precio garantizado.
Dos años de garantía en reparaciones.
N.I.F.: A-28893550
BSH Hausgeräte GmbH
Carl-Wery-Straße 34
81739 München, GERMANY
www.balay.es
Síguenos en:
9001628733 (020404)
es
