MANUAL DE USUARIO Studio-7KIT Soundtrack

MEZCLADORA DE AUDIO DE 7 CANALES

MODELO Studio-7Kit-W

CARACTERISTICAS

• Mezcladora de 7 canales
• BT incorporado
• Reproductor MP3
• Conexión de USB a PC
• 16 Efectos DSP
• Jack 6.35 / RCA
• Practico estuche

IMPORTADOR:

PARTES ELECTRÓNICAS, S.A. DE .CV.

SAN ANDRÉS ATOTO 149

COL. UNIDAD SAN ESTEBAN,

NAUCALPAN

EDO. DE MÉXICO 53550

Nos puede visitar en:

@SoundtrackProAudio

www.soundtrackmexico.com

Scannea este código para accesar a nuestra página

ANTES DE CONECTAR ESTA UNIDAD LEA CUIDADOSAMENTE ESTE INSTRUCTIVO

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS:

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este equipo a la lluvia o a la humedad. El aparato no debe ser expuesto a líquidos que goteen o salpiquen. No deben colocarse sobre el aparato objetos llenos de líquidos tales como jarrones.

1. Guarde este manual de instrucciones.
2. No lo instale cerca de fuentes de calor como radiadores, calefactores, estufas u otros aparatos (incluyendo amplificadores) que produzcan calor.
3. Si el enchufe de suministrado no encaja en su toma corriente, consulte a un electricista para reemplazar la toma corriente obsoleta.
4. Asegúrese de que el cable de alimentación esté protegido especialmente en los enchufes.
5. Desenchufe este aparato durante tormentas eléctricas o cuando no lo use durante largos períodos de tiempo.
6. Limpie esta unidad con un lienzo húmedo.
7. No bloquee ninguna abertura de ventilación.
8. Asegúrese de que haya suficiente espacio alrededor de la unidad para fines de ventilación, no la instale cerca de fuentes de calor como radiadores, registros de calor, estufas u otros aparatos (incluidos los amplificadores) que producen calor.
9. Opere solo al voltaje correcto e impreso en la unidad.
10. Desconecte la unidad del tomacorriente de la pared o ajuste el interruptor principal en OFF si no va a usarse por varios días
11. En caso de falla o si el aparato ha sido dañado de alguna manera, no trate de reparar esta unidad por su propia cuenta. Acuda al departamento de servicio y haga efectiva la vigencia de su garantía (Tel. [phone] ext. 111).

Edo. De México, 53550

Tel: [phone] (Ext.111)

01 800 711 4032

[e-mail]

Studio-7Kit-W

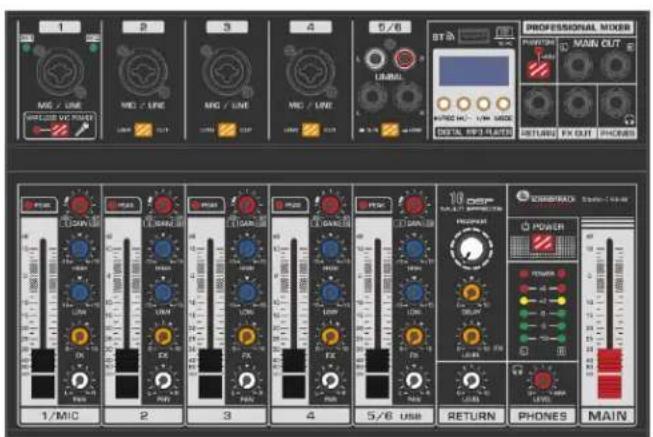

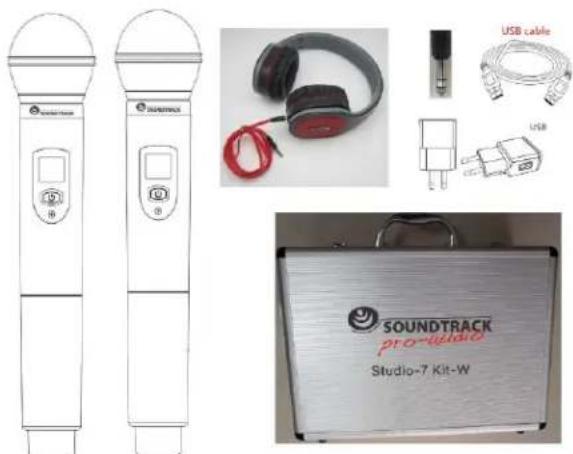

Este Kit Incluye: 1 Mezcladora

2 Micrófonos inalámbricos

1 Audifono

1 cable para audífonos

1 Adaptador de corriente.

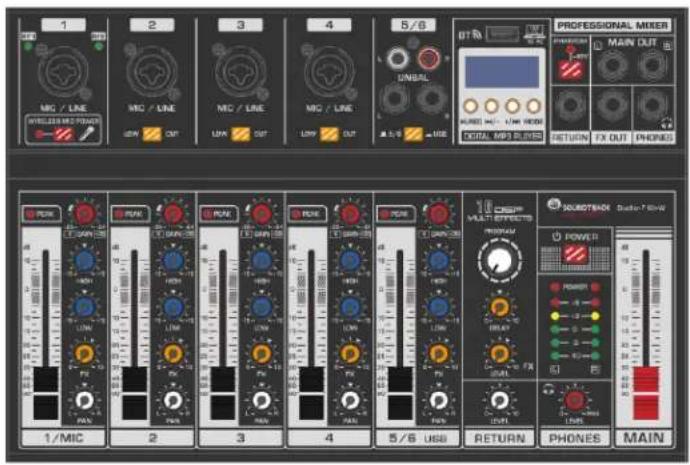

Canal 1: Este canal sirve para trabajar con 2 micrófonos inalámbricos (incluidos). Véase sección "Operación de micrófonos inalámbricos".

1.- Indicador RF1 & RF2: Trabajando con los micrófonos inalámbricos este indicador se iluminará al recibir señal RF del transmisor.
2.- Interruptor para Micrófonos Inalámbricos: Presione este botón para activar los micrófonos inalámbricos.

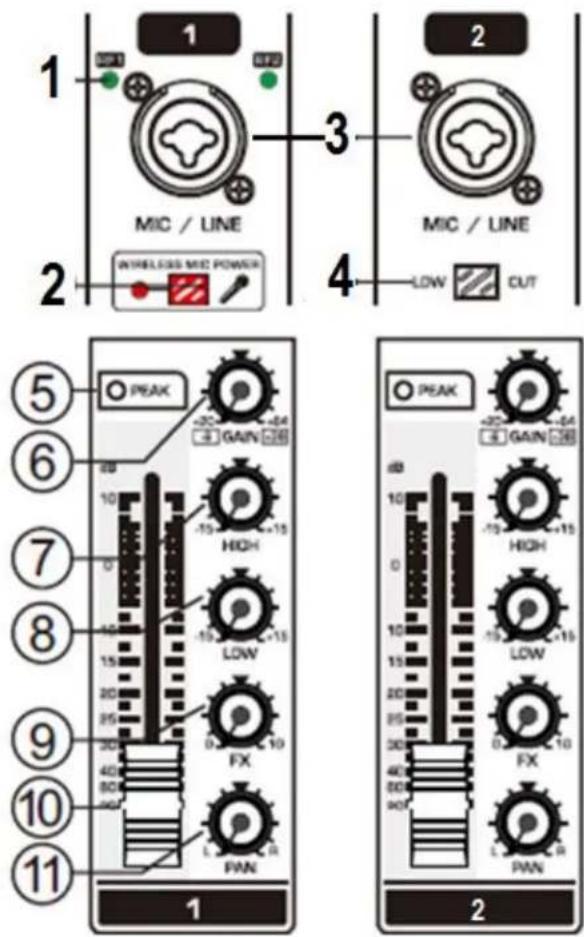

Canal 1-4

3.- Entrada MIC/LINE: Conecte a esta entrada un micrófono, un instrumento musical u otra fuente de audio Reproductor de CD, etc., (conectores tipo XLR y plug no balanceados 1/4").
4. Interruptor LOW CUT: El presionar este botón, cortara las frecuencias por debajo de 100Hz.
5.- Indicador PEAK: Este led indicador se iluminará, cuando el volumen de entrada de señal o el volumen después de ajustar el ecualizador esté muy alto, El led indicador parpadeará. Gire el control [GAIN] en sentido contrario e las manecillas del reloj para disminuir el volumen.
6.- Control GAIN: Determina el volumen básico de cada canal, ajuste para obtener el máximo rendimiento del volumen.

7.- Control High: Control de tonos agudos, ajuste el control para realizar o atenuar en 15dB a la frecuencia de 12KHz.
8.- Control LOW: Control de tonos bajos, ajuste el control para realizar o atenuar en 15db a la frecuencia de 80Hz
9.- Control FX: ajuste el nivel de señal del canal a la línea de reverberación. Tenga en cuenta que el nivel variará con la configuración diferente del atenuador de canal. Si utiliza el canal estéreo, mezclará las señales de los canales L y R, enviándolas a la línea de reverberación.
10.- Control FADER: Este control ajusta el nivel de salida de la señal del canal. Utilice estos para ajustar el balance entre los distintos canales.
11.- Control PAN: El control PAN determina la posición de la señal del canal dentro de la señal estéreo. Cuando trabaje con subgrupos, puede usar el control PAN para asignar la señal a una sola salida, lo que le brinda flexibilidad adicional en situaciones de grabación.

OPERACIÓN MICRÓFONO INALÁMBRICOS UHF

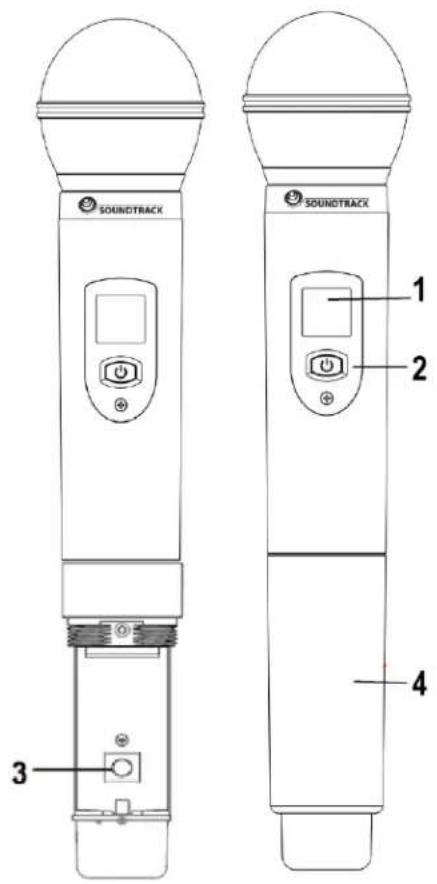

PARTES

1.- Pantalla
2.- Interruptor de encendido
3.- Botón Selector de frecuencias
4.- Compartimiento de baterías

OPERACIÓN:

1. EN EL CANAL 1 DE LA MEZCLADORA: Presione este botón WIRELESS MIC POWER para activar los micrófonos inalámbricos.

1. EN LOS MICRÓFONOS: Asegúrese de que el interruptor ON/OFF (2) esté apagado.
2. EN EL TRANSMISOR: Mantenga presionado el botón de cambio de frecuencia (3) y presione el botón de encendido hasta que la pantalla parpadee.
3. EN MICRÓFONOS: Oprima el botón ON/OFF el indicador RF en canal 1 de la mezcladora estará parpadeando.
4. Regrese al lado del transmisor y vuelva a presionar el botón de cambio de frecuencia.
5. La conexión o vinculación es exitosa si el indicador de señal de RF está encendido, de lo contrario, repita las instrucciones.

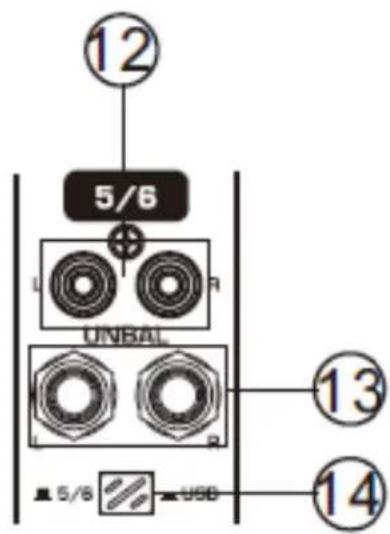

12.- ENTRADAS TAPE / CD: Conecte a esta entrada conectores para señal de TAPE / CD.
13.- ENTRADA UNBAL: Ajuste a esta entrada conectores para señal en canal (estéreo).
14.- SELECTOR 5/6 USB: Oprima este selector para cambiar de "canal estéreo 5/6" a "señal USB".

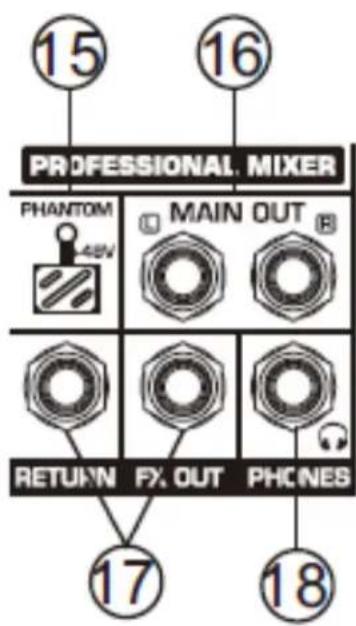

15.-INTERRUPTOR Y LED PHANTOM +48V:

Al presionar este interruptor, proporciona alimentación PHANTOM de cc +48V al enchufe XLR en la entrada mono MIC. (El indicador se iluminará). Oprima este botón cuando utilice el micrófono de condensador alimentado por una fuente fantasma.

16.- SALIDA MAIN OUT: Ajuste a esta salida conectores de un altavoz activo o de un amplificador.
17.- SALIDA FX OUT & RETURN], cuando se usa la salida [FX OUT] por separado, se puede conectar un amplificador de potencia y actúa como la señal de monitoreo. Al usar las salidas de entrada [RETURN] por separado, se pueden conectar con la fuente de audio. Cuando se usan juntas, se puede conectar con el procesador de audio externo.
18.- SALIDA PHONE: Ajuste a esta salida conector 6.3mm tipo estéreo de audifono.

CONTROLES PRINCIPALES

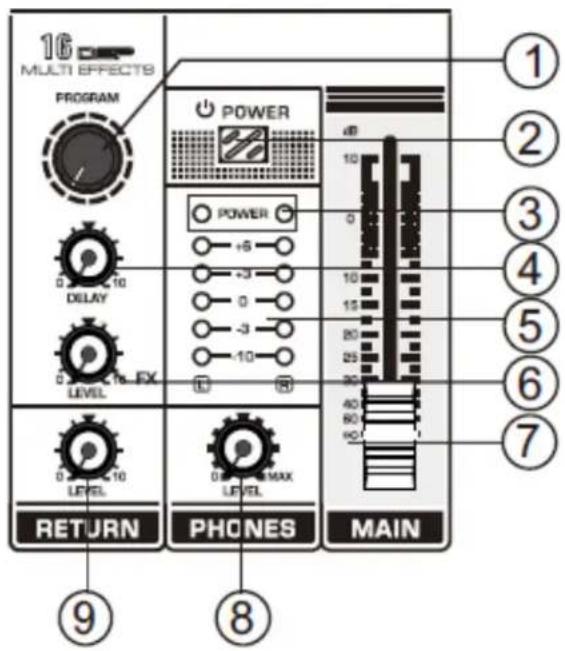

1.- Control PROGRAM: Este control permite seleccionar entre los 16 tipos de efectos digitales, así mismo envía la misma señal a los canales estéreo derecho e izquierdo.

2.-INTERRUPTOR POWER: Oprima este interruptor para activar o desactivar la mezcladora

3.- LED INDICADOR DE ENCENDIDO: Este led se iluminará, para indicar que la mezcladora está trabajando.

4.- CONTROL DELAY: Este control ajusta la profundidad de la reverberación.

5.- INDICADORES DE NIVEL: Estos muestran el nivel de señal de la salida MAIN OUT. Ajuste el controlador LEVEL para bajar el nivel si el indicador PEAK se ilumina en rojo.

6.- CONTROL FX LEVEL: Con este control ajuste el volumen del efecto.
7.- CONTROL DESLIZABLE MAIN: Ajuste el volumen general desde la señal de salida con este control (MAIN OUT).
8.- CONTROL LEVEL PHONES: Este control ajusta el nivel de volumen de los audífonos.
9.- CONTROL RETURN: Este control ajuste el nivel del efecto RETURN.

INSTRUCCIONES DE OPERACION MP3

1.- CONEXION BT:

a. Presione el botón "MODE" para seleccionar el modo BT, una vez seleccionado, el icono de BT parpadeara en la pantalla y se mostrara como BT.
b. Active el BT en el dispositivo para su vinculación, (emitirá un sonido sonoro al ser exitosa la vinculación).

2.- FUNCION DE BOTONES

a. Botón " ▶ II / REC", presione una vez para pausar la canción que se está reproduciendo, presione nuevamente para continuar la reproducción.
b. Botón "«/ -", presione brevemente para reproducir la canción anterior, presione prolongadamente para reducir el volumen de entrada.
c. Botón "▶/ +", presione brevemente para reproducir la siguiente canción, presione prolongadamente para aumentar el volumen de entrada.
d. MODO: Al oprimir este botón, cambiará el modo de operación: USB/REC/BT en ese orden.

3.- OPERACIÓN DE GRABACIÓN USB

a. Presione la tecla "MODE" para seleccionar el estado REC.
b. Presione el botón " ▶ II / REC" para comenzar a grabar, la pantalla muestra el tiempo de grabación, presione nuevamente el botón " ▶ II / REC" para pausar la grabación.
c. Presione la tecla "MODE" para salir de la grabación.

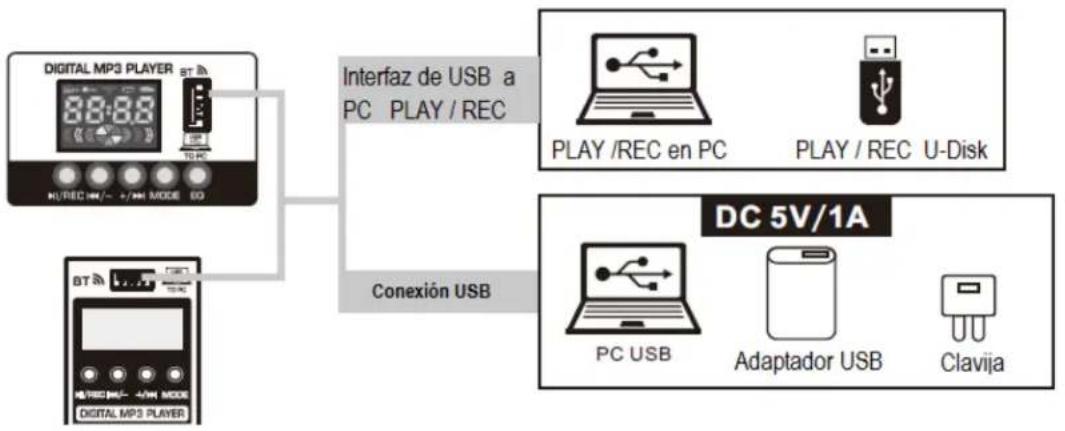

4.- TARJETA DE SONIDO A PC:

Cuando conecte el cable de datos de la computadora, entrará en los estados de reproducción y grabación de la PC automáticamente.

TRANSFERENCIA DE DATOS, GRABACION Y ALIMENTACION USB


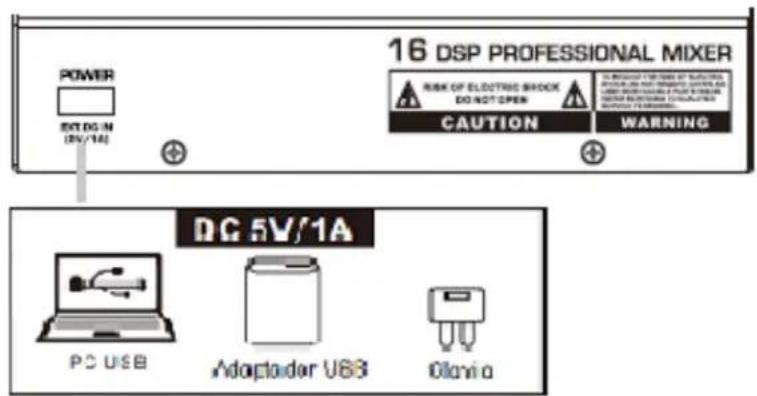

USB PARA LA FUENTE DE ALIMENTACIÓN SOLAMENTE

Conecte cable de puerto USB de la PC, a la toma corriente para suministrar energía a la mezcladora.

(Voltaje de salida: 5Vcc / 1A)

ESPECIFICACIONES GENER
Respuesta a Frecuencia		20Hz-20KHz ±1dB+4dBu@1KHz
Distorsión total de armónicas		<0.5%@+4dBu (22Hz-22Khz)
Canales		6-CH
Canales de Entrada	MIC/LINE	4 (XLR+6.35 Jack)
	Estéreo	1 5-6)
	MP3	1
	Puerto USB	2.0 Tipo A
	BT	1
Canales de Salida	Salida MAIN	L/R (Jack 6.35 )
	Salida Phones	1 (Jack 6.3)
Auxiliar	FX (OUT)	1
	Return (IN)	1
Función de Entrada de canal	EQ/ 2-bandas	HIGH: Gain/ ± 15dB. Frecuencia:12KHzLOW: Gain/ ± 15dB Frecuencia: 80Hz
	LED Peak	EI LED se enciende cuando la señal post EQAlcanza 3dB por debajo del nivel de corte.
Medidor de Nivel		LRD de 2x5 segmentos, (+6,+3,0,-3,-10dB)
Efectos /FX		16 DSP incorporado
Voltaje Phantom Power		+48V
Alimentación		5Vcc 1A / 2.0 Type-A
Consumo		5W
Dimensiones		308x42x205mm
Peso		1.8Kg (3.96lbs)
