Stallion-18P - Sin categoría Soundtrack - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz portátil Bluetooth
Dimensiones (aprox.)	25 x 15 x 10 cm
Peso (aprox.)	1.5 kg
Alimentación	Batería de iones de litio recargable (7.4V, 2000 mAh); carga vía USB-C (5V, 2A)
Potencia de salida	20 W RMS
Conectividad inalámbrica	Bluetooth 5.0 (alcance hasta 10 m)
Entradas físicas	Puerto USB-A, ranura para tarjeta SD, entrada auxiliar de 3.5 mm
Funciones principales	Reproducción de música desde múltiples fuentes, función manos libres, radio FM incorporada
Controles	Botones de encendido, volumen, reproducción, cambio de pista y modo
Autonomía aproximada	Hasta 8 horas a volumen medio
Tiempo de carga	Aproximadamente 3-4 horas
Material de la carcasa	Plástico ABS con rejilla metálica
Entretén y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni líquidos agresivos. Mantener alejado del polvo y la humedad.
Seguridad	No exponer a temperaturas extremas, agua o golpes fuertes. No desmontar el producto. Utilizar solo el cargador suministrado.
Piezas de repuesto y reparabilidad	La batería es reemplazable por personal autorizado. Las piezas de repuesto (cables, altavoces, etc.) están disponibles a través del servicio técnico.
Accesorios incluidos	Altavoz, cable USB-C, manual de usuario
Garantía	2 años contra defectos de fabricación

Preguntas frecuentes - Stallion-18P Soundtrack

¿Cómo emparejar el altavoz por Bluetooth?

Encienda el altavoz y active el Bluetooth en su dispositivo. Presione el botón Bluetooth en el altavoz hasta que el LED parpadee. Seleccione 'Stallion-18P' en la lista de dispositivos disponibles. La conexión se confirmará con un tono.

¿Cómo cargar la batería?

Conecte el cable USB-C incluido al puerto de carga del altavoz y al adaptador de corriente (5V, 2A). El LED indicador se encenderá en rojo durante la carga y se apagará cuando esté completo.

¿Cómo usar la radio FM?

Presione el botón Modo hasta seleccionar 'FM'. Mantenga presionado el botón Reproducir/Pausa para iniciar la búsqueda automática de emisoras. Use los botones +/- para cambiar entre emisoras guardadas.

¿Cómo restablecer los ajustes de fábrica?

Con el altavoz encendido, mantenga presionados simultáneamente los botones Volumen + y Modo durante 5 segundos. El altavoz se apagará y reiniciará con los ajustes de fábrica.

¿Qué hacer si no hay sonido?

Verifique que el volumen no esté al mínimo. Asegúrese de que el dispositivo fuente esté reproduciendo audio y conectado correctamente. Si usa Bluetooth, vuelva a emparejar. Si el problema persiste, reinicie el altavoz.

¿Cómo limpiar el altavoz?

Utilice un paño suave y seco para limpiar la superficie. No use líquidos, aerosoles ni paños abrasivos. Asegúrese de que el altavoz esté apagado y desconectado antes de limpiarlo.

¿Se puede usar mientras se carga?

Sí, el altavoz puede funcionar mientras está conectado al cargador. Sin embargo, para prolongar la vida útil de la batería, se recomienda desconectarlo una vez cargado.

¿Cuánto dura la batería?

La batería ofrece hasta 8 horas de reproducción continua a un volumen medio. La duración real puede variar según el volumen y el tipo de música.

¿Cómo actualizar el firmware?

Soundtrack publica actualizaciones de firmware en su sitio web. Descargue el archivo en una tarjeta SD, insértela en el altavoz y enciéndalo. La actualización se iniciará automáticamente. No apague el altavoz durante el proceso.

¿Qué significa el indicador LED rojo?

El LED rojo fijo indica que el altavoz se está cargando. El LED rojo parpadeante significa que la batería está baja y necesita cargarse. Un LED azul fijo indica conexión Bluetooth exitosa.

MANUAL DE USUARIO Stallion-18P Soundtrack

PARTES ELECTRÓNICAS, S. A. DE C. V.

SAN ANDRÉS ATOTO 149

COL. UNIDAD SAN ESTEBAN, NAUCALPAN DE

JUÁREZ, ESTADO DE MÉXICO, C.P. 53550

SoundtrackProaudio

soundtrack.mx

www.soundtrackmexico.com

ANTES DE CONECTAR ESTA UNIDAD, LEA CUIDADOSAMENTE ESTE INSTRUCTIVO.

Este símbolo se usa para indicar que algunas terminales activas peligrosas se encuentran dentro de este aparato, incluso en las condiciones normales de funcionamiento, las cuales pueden ser suficientes para constituir un riesgo de descarga eléctrica o muerte.

Este símbolo se utiliza en la documentación de servicio para indicar que si se debe reemplazar un componente específico, este se debe reemplazar solo por el componente especificado por razones de seguridad.

Terminal de puesta a tierra de protección

Corriente alterna / voltaje

Terminal peligrosa activa

ON: Indica que el aparato esta encendido. OFF: Indica que el aparato está apagado. WARNING: Describe advertencias que deben ser observadas para prevenir cualquier tipo de peligro, herida o muerte al operador. CAUTION: Describe precauciones que deben ser observadas para prevenir cualquier daño al aparato.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

- Lea las instrucciones. - Guarde este manual.

- Preste atención a todas las advertencias. - Siga todas las instrucciones.

Agua y humedad: El aparato debe estar protegido de la humedad y lluvia, no puede usarse cerca del agua, por ejemplo: cerca de baños, bañera, fregadero de la cocina o una piscina, etc.

Calor: El aparato debe mantenerse alejado de fuentes de calor, como radiadores, estufas u otros dispositivos que produzcan calor.

Ventilación: No bloquee las zonas de ventilación. La falta de ventilación podría provocar un incendio. Siempre instale el aparato de acuerdo con las instrucciones del fabricante..

Entrada de objetos y líquidos: No deje caer objetos sobre el aparato ni derrame líquidos en su interior por razones de seguridad.

Cable de alimentación y enchufe: Proteja el cable de alimentación para evitar que se pise o se pellizque, especialmente en los enchufes y en el punto donde sale del aparato.

No anule la función de seguridad del enchufe polarizado. Un enchufe polarizado tiene dos clavijas, una más ancha que la otra, y un enchufe con conexión a tierra. Si el enchufe no encaja en su toma de corriente, consulte a un electricista para su reemplazo.

Fuente de alimentación: El aparato debe estar conectado a una fuente de alimentación del tipo indicado en el aparato o descrito en el manual. De lo contrario, la unidad podría dafiarse y el usuario podría estar en peligro. Seguridad: Desenchufe este aparato durante las tormentas eléctricas o cuando permanezca sin uso por largos periodos de tiempo.

Fusible: Para prevenir el riesgo de incendio y daños en la unidad, use únicamente el tipo de fusible recomendado, tal como se describe en el manual. Antes de reemplazar el fusible, asegúrese de que la unidad esté apagada y desconectada de la toma de corriente.

Conexión eléctrica: Un cableado eléctrico inadecuado puede anular la garantía de este producto.

Limpieza: Limpie solo con un paño seco. No utilice disolventes como benceno o alcohol.

Servicio: No abra, togue o altere el producto. Si su equipo se daña, por favor acuda a nuestro Departamento de Servicio donde será revisado por el personal calificado (Tel: [phone] ext. 111).

Advertencia: Recuerde que la alta presión sonora no solo puede perjudicar temporalmente su sentido del oído, sino también causar daños permanentes. Tenga cuidado al seleccionar un volumen adecuado.

COL. UNIDAD SAN ESTERAN, NAUCALPAN DE JUÁREZ, ESTADO DE

MÉXICO, C.P. 53550

Tel: [phone] (Exl.111)

01 800 711 4032

[e-mail]

Especificaciones

Respuesta a Frecuencia	20 Hz-150Hz±3dB
Sensibilidad	2V
Impedancia	4Ω
SPL	126dB
DSP	48Hz Frecuencia de muestra 24bit
Potencia	600W RMS
Resonancia	60Hz
Protecciones	<=0,1%
Alimentación	127V~60Hz
Consumo	250W
Peso Neto	42 kg
Dimensiones	720 x 610 x 685mm

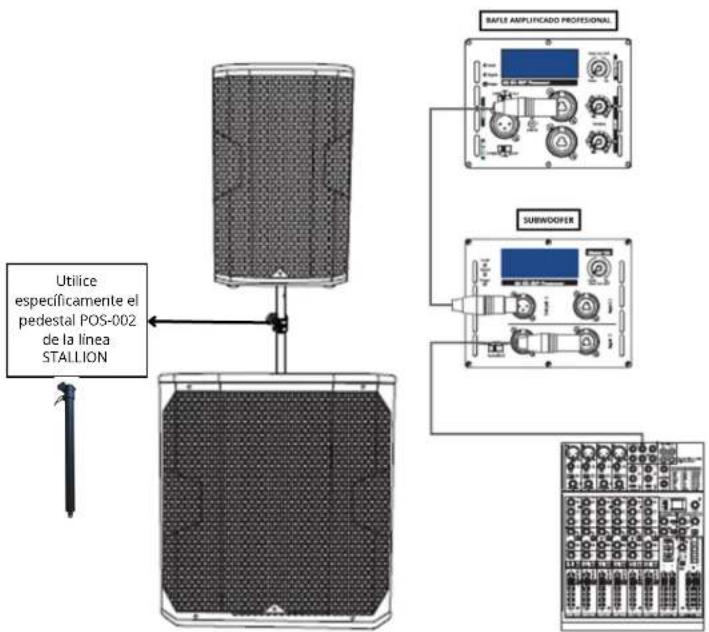

EJEMPLO DE CONEXIÓN CON BAFLE AMPLIFICADO.

1. Conexión con la Mezcladora

Conecte la salida principal (Main Out) de la mezcladora a la entrada híbrida (Plug y XLR) del subwoofer para enviar la señal de audio.

2. Conexión entre Bafle Amplificado y Subwoofer

Conecte ambas unidades utilizando un cable XLR macho desde la salida del subwoofer hasta la entrada del bafle amplificado profesional. Se recomienda utilizar los modelos STALLION-15P y STALLION-18P.

3. Ajuste del Volumen

Ingrése una señal de audio en la mezcladora y ajuste gradualmente el volumen hasta alcanzar el nivel deseado.

4. Acceso al Menú DSP

Ingrese al menú del DSP para ajustar los parámetros de audio según sus preferencias, como modo, ubicación, frecuencia de corte, entre otros.

Definiciones:

- SUBWOOFER AMPLIFICADO: El subwoofer es un altavoz especializado en reproducir las frecuencias más bajas del espectro audible. Está diseñado para manejar únicamente las frecuencias graves, las cuales son esenciales para lograr un sonido más profundo y potente en sistemas de audio.

- PROCESADOR DIGITAL DE AUDIO (DSP): El DSP, es un dispositivo diseñado para procesar señales de audio y mejorar la calidad del sonido.

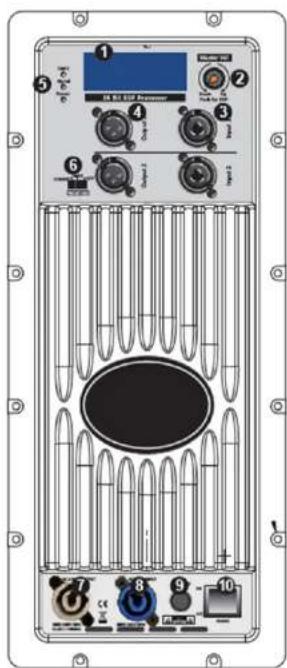

Panel trasero:

1. Pantalla de Visualización del Procesado Digital de Audio (DSP).

2. Perilla de Volumen General.

3. Entradas Hibridas (Plug y XLR).

4.Salida XLR.

1. Indicadores LED.

- LED Limitador: Indica que la señal de audi alcanza la saturación máxima.

- LED de Señal: Indica que está recibiendo señal de entrada.

- LED de Potencia: Indica que el sistema est encendido.

1. Selector de LED frontal.

2. Salida de Corriente Alterna de 120V

3. Entrada de Corriente Alterna de 120V

4. Compartimiento de fusible

10.Interruptor de Encendido y Apagado.

PRECAUCIÓN: SI EL FUSIBLE SE FUNDE, COMUNÍQUESE CON EL DEPARTAMENTO DE SERVICIO.

Menú del Procesador Digital de Audio (DSP)

Nota: Al presionar la perilla de volumen general, se accede al menú de configuración del DSP, donde se pueden modificar los parámetros y opciones del procesador de señal.

MENÚ	OPCIONES
MODO	EN VIVOMUSICADJ1DJ2
LOW PASS (FRECUENCIA DE CORTE)*	OFF80Hz100Hz120Hz150Hz
RETRASO	APAGADO (OFF)0-30 ms
POLARIDAD	POL+(PREDETERMINADO)POL
PANTALLA LCD	ON (PREDETERMINADO)OFF
BRILLO	5 (PREDETERMINADO)1-10 ADJUST
REINICIO	ESTÁ SEGUROSI O NO
INFORMACIÓN	MODELO
SALIR (EXIT)

*Menú Low Pass (Frecuencia de Corte):

En este ajuste se puede configurar la frecuencia de corte del subwoofer, garantizando su correcta integración con el sistema de sonido. Al configurar la frecuencia de corte de acuerdo con las opciones; OFF, 80Hz, 100Hz, 120Hz y 150Hz, se optimiza el rendimiento del subwoofer para una experiencia de audio más equilibrada y precisa.

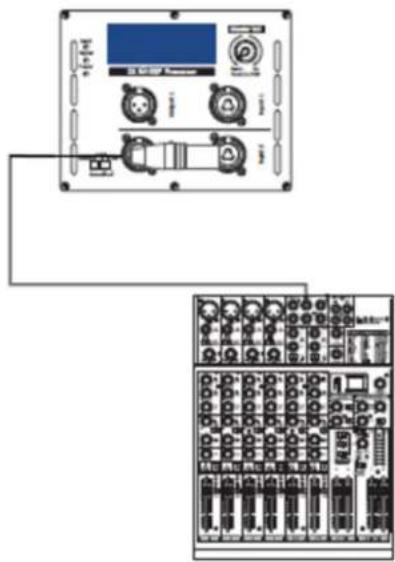

Conexión Básica del Bafle Amplificado Profesional.

Nota: La conexión al bafle amplificado profesional puede realizarse mediante una conexión directa utilizando las entradas híbridas (Plug y XLR).

EJEMPLO DE CONEXIÓN DIRECTA.

1. Conexión con la Mezcladora

Conecte la salida principal (Main Out) de la mezcladora a la entrada híbrida (Plug y XLR) del subwoofer amplificado para enviar la señal de audio.

2.Ajuste del Volumen

Ingrese una señal de audio en la mezcladora y ajuste gradualmente el volumen hasta alcanzar el nivel deseado.

1. Acceso al Menú DSP

Ingrese al menú del DSP para ajustar los parámetros de audio según sus preferencias, como modo, low pass, retraso, entre otros.
