ANTES DE UTILIZAR ESTA UNIDAD LEA CUIDADOSAMENTE ESTE INSTRUCTIVO.

SEGURIDAD

1.- Utilice únicamente el adaptador de corriente que viene incluido con su equipo, y asegúrese de que el adaptador tiene el voltaje adecuado a la fuente de alimentación.
2.- Para evitar un corto circuito, por favor no instale este equipo en lugares donde haya altas temperaturas, humedad o polvo, tampoco lo coloque cerca de objetos con líquidos.
3.- Para evitar cualquier daño, instale el equipo en un lugar seguro donde no sufra caídas, y evite las vibraciones de los altavoces.
4.- Por favor no abra, toque o altere el receptor, transmisor o el adaptador de corriente por su cuenta. Si su equipo se daña, por favor acuda a nuestro Departamento de Servicio donde será revisado por el personal calificado (Tel: [phone] ext. 111).
5.- Si durante el uso de este equipo usted observa algo inusual, como algún olor extraño y que salga humo, apague el equipo y desconecte el adaptador de la fuente de alimentación, y por favor acuda al departamento de servicio donde será revisado por el personal calificado.
6.- Por favor verifique la polaridad de las baterías antes de colocarlas. Es muy importante que retire las baterías del micrófono de mano si no lo va a utilizar por un largo periodo de tiempo, de esta manera evitara daños en el equipo.
7.- Si el material aislante de la carcasa de la batería está roto, evite utilizarla en esas condiciones, de lo contrario, puede causar corto circuito.
8.- Limpieza: No utilice ningún material de limpieza que contenga alcohol o solvente, ya que podría dañar la impresión o el lacado del dispositivo. Utilice sólo paños secos y libres de polvo.

Edo. De México, 53560

Tel: [phone]

(Ext.111)

01 800 711 4032

[e-mail]

Nos puede visitar en:

@SoundtrackProAudio

www.soundtrackmexico.com

INDICE

Advertencias de seguridad

Introducción

Combinaciones

Identificación del sistema y sus partes

Métodos de operación

Fallas frecuentes y sus soluciones

Especificaciones

INTRODUCCIÓN:

Gracias por comprar nuestros productos. Este es un sistema profesional de micrófonos inalámbricos de UHF multicanales.

Por favor, no hable ni dé información confidencial a través de este aparato, porque la señal con que trabaja son una banda de frecuencias eléctricas inalámbricas que pueden ser recibidas por otras personas. También el receptor puede ser interferido por la banda de frecuencias eléctricas externas.

COMBINACIONES

STW-28HU2

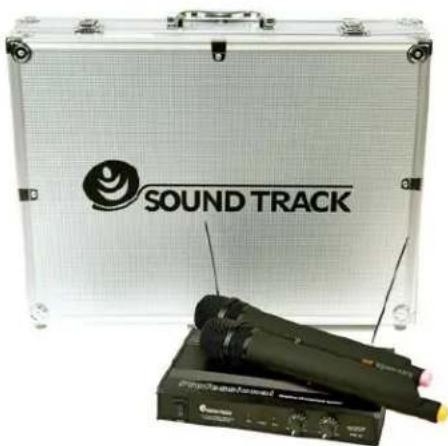

Incluye:

• 1 Receptor UHF
  • 2 Micrófonos de mano
  • 1 Adaptador de corriente AC
  • 1 Maletín de aluminio

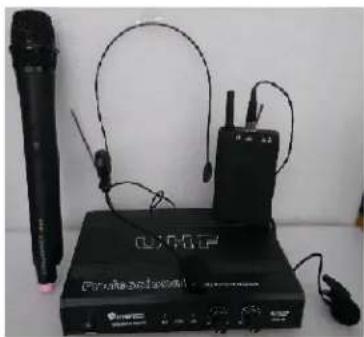

• 1 Receptor UHF
• Transmisor body pack
• 1 Micrófono de solapa
• 1 Micrófono de diadema
• 1 Micrófono de mano
• 1 Adaptador de corriente AC
• 1 Maletín de aluminio

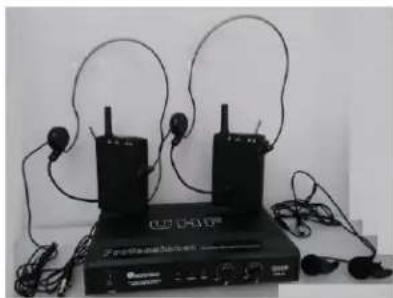

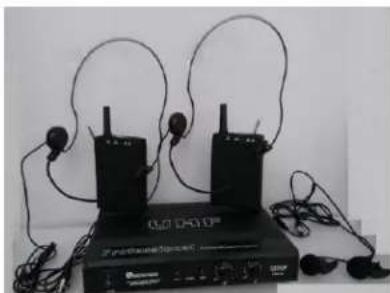

• 1 Receptor UHF
- 2 body-pack
• 2 Micrófono de solapa
• 2 Micrófono de diadema
• 1 Adaptador de corriente
• 1 Maletín de aluminio

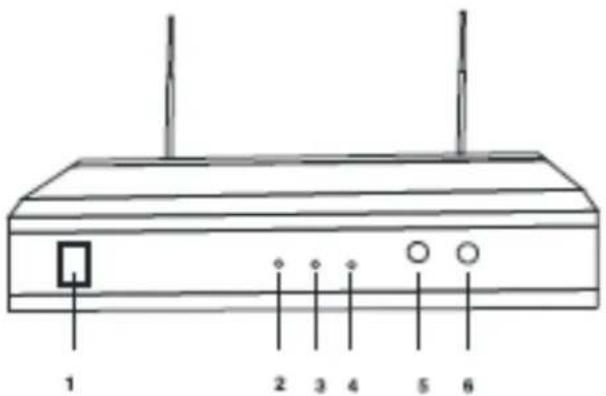

1.- Interruptor de encendido
2.- Indicador de señal RF-A
3.- Indicador de picos y tramision de audio
4.- Indicador de señal de RF-B
5.- Control de volumen CH-A
6.- Control de volumen CH-B
7.- Antena
8.- Entrada de adaptador DC
9.- Conector de salida CH-B
10-Conector de salida CH-A
11-Conector de salida mixta
12-Antena
13-Cubierta metálica de micrófono
14-Indicador de encendido
15-Interruptor de encendido
16-Compartimiento de baterías

TRANSMISOR - MICRÓFONOS DE SOLAPA Y DIADEMA

1.- Micrófono de solapa
2.- Micrófono de Diadema
3.- Transmisor (body pack)
4.- Adaptador de corriente AC

MÉTODOS DE OPERACIÓN DEL RECEPTOR

Para obtener una mejor recepción coloque este receptor en un lugar fijo al menos a un metro de distancia del suelo, mantángalo alejado de las fuentes de ruido e interferencia como carros, motocicletas, equipos de video laser y computadoras. No coloque los altavoces de frente al receptor, utilice las antenas de distribución de señal para obtener una mejor ampliatud en el rango de frecuencia.

1. Saque completamente las antenas A y B de recepción y colóquelas de forma perpendicular al receptor.
2. Conecte el adaptador de corriente a la fuente de energía.
3. Conexión de salida de audio:

Salida de mezcladora: conecte el cable de audio al conector de MIX y el otro extremo al conector de entrada de micrófono o entrada de auxiliar su amplificador o mezcladora.

Salida independiente: Conecte un extremo de su cable a la salida CH-A y el otro extremo al conector de entrada de micrófono o entrada auxiliar de su amplificador o mezcladora. La operación del canal B es la misma.

1. Presione el interruptor de POWER para encender (ON) el receptor y el led indicador de encendido se ilumnará. Cuando elmicrofono este trabajando el indicador de CH-A del receptor se iluminará. Ajsute el nivel de salida de audio con el controld e volumen.

NOTA:

1. La posición de la antena del receptor es muy importante. Ponga mucha atención en colocarla correctamente. El punto mas importante es mantener una distancia entre el micrófono y el receptor. Mientras menor sea la distancia mejor será la recepción de la señal.
2. Antes de conectar el adaptador de corriente, asegúrese de que las especificaciones electricas correspondan a este receptor.
3. Pueden ser conectados y utilizados varios micrófonos al mismo tiempo, pero es importante verificar que las frecuencias de estos no sean iguales.

INSTRUCCIONES DE OPERACIÓN TRANSMISOR - MICRÓFONO DE MANO

1. Abra el compartimiento de baterias coloque 2 baterías de 1,5Vcc ("AA") en la polaridad correcta y cierre el compartiiento.
2. Encienda el micrófono. De forma automática detectará la señal enviada por el receptor, ajuste el nivel de volumen del micrófono en sus sistema de audio. Una luz se encenderá de manera gradual para indicar que el sistema esta trabajando en forma normal.
3. Encaso de que la carga de las baterías sea insuficiente, el led indicador de POWER del micrófono permanecerá encendio para indicar que las baterías deben ser reemplazadas.
4. Coloque el switch del micrófono al centro, el receptor cortará la salida de audio.

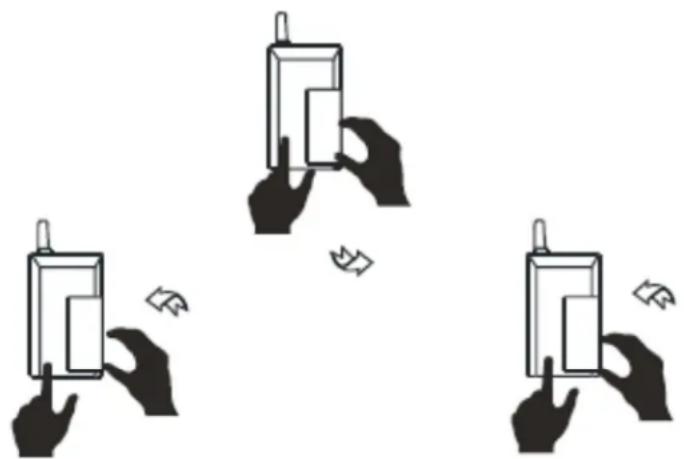

INSTRUCCIONES DE OPERACIÓN TRANSMISOR DE SOLAPA Y /O DIADEMA - (BODY PACK)

Usted tiene como alternativa trabajar este transmisor con un micrófono de clip/solapa o micrófono de tipo diadema. (en sistemas de combinación de micrófono de este tipo).

1. Retire la tapa del compartimiento de baterias del transmisor, e inserte 2 baterías (1,5Vcc / 2 x "AA") en la polaridad correcta y cierre el compartiento.
2. Conecte el micrófono de solapa ó diadema a la entrada INPUT
3. Active o desactive el transmisor con el control ON/OFF

TABLA DE FALLAS FRECUENTES Y SUS POSIBLES SOLUCIONES:
PROBLEMA	LED INDICADOR	SOLUCIÓN
No hay audio	El led indicador de señal esta apagado	Revise sus pilas y la polaridadReemplácelas por baterias nuevas
No hay audio	El indicador de señal esta encendido	Coloque el switch en posición de “ON”.
No hay audio	El indicador de POWER esta apagado	Verifique que el aparato esté conectadoRevise el volumen.
No hay audio	El led indicador se encuentra encendido y flashea siguiendo el volumen	Apague el receptorRevise el conector y el equipo
No hay audio	El led indicador de señal esta apagado	Revise la frecuenciaSepare la antena en un ángulo de 45°.Retírela de las cosas metálicas que se encuentren entre el transmisor y el receptor.Ciérrela cuando el receptor capte la señal de la antena.
No hay audio	Los indicador de señal y audio están encendidos.	Ajuste e incremente el volumen del transmisor y del Receptor
Se escucha distorsionado	El indicador de señal del transmisor esta encendido	Remplace la batería del transmisor
Hay interferencia	El indicador de señal esta iluminado	Localice la interferencia y muévase lejos de ella.
Se interrumpe la señal de audio	El indicador de señal se apaga si no hay audio.	Cambie la posición del receptor y revise Nuevamente el equipoSi esto no funciona, acuda al Departamento de Servicio.

ESPECIFICACIONES Receptor
Sensibilidad	2uV (señal= 12Db)
Rechazo aparente	>80dB (típico)
Rechazo grabado	>80dB (típico)
SNR	>90dB
Salida AF	0-300mV
Canal Receptor	2 canales
Alimentación	12-18Vcc con adaptador de corriente
Consumo	1A
Dimensiones	280x170x 35mm
Transmisor
Rango de Frecuencia	UHF 690.05 -665.60MHz
Estabilidad de Frecuencia	<0.002%
Salida de poder RF	30Mw
Pérdida de corriente	<55mA
Raqngo de uso	60m (ideal)
Unidad	Dinámico o de condensador
Batería	2 x 1,5Vcc ( 2 x “AA”)
Vida de batería	8-10Hrs
Dimensioens	24x35mm
