Tipo de producto	Sistema de alta fidelidad (Hi-Fi)
Marca	LG
Modelo	LCF800INP3
Dimensiones (aproximadas)	300 x 200 x 150 mm
Peso (aproximado)	5 kg
Alimentación	220-240 V, 50/60 Hz
Potencia de salida	100 W RMS
Funciones principales	Reproducción de CD, radio FM/AM, entrada auxiliar, USB, Bluetooth
Ecualizador	Presets de ecualización (Rock, Pop, Jazz, Clásico, Plano)
Altavoces	2 vías, tweeter y woofer integrados
Mando a distancia	Incluido (pila tipo CR2025)
Pantalla	Display LED con información de pista y emisora
Conectividad	Bluetooth 4.2, entrada USB tipo A, entrada AUX de 3.5 mm, antena FM/AM
Reproducción de audio	CD/CD-R/CD-RW, MP3, WMA, radiotexto RDS
Funciones de temporizador	Temporizador de apagado (Sleep) y alarma programable
Limpieza y mantenimiento	Limpiar con paño suave y seco; no usar productos abrasivos; mantener ventilación libre
Seguridad	No exponer a humedad ni calor extremo; desconectar antes de limpiar; no abrir la carcasa
Piezas de repuesto y reparabilidad	Consulte con servicio técnico autorizado LG; no hay piezas reparables por el usuario
Información general	Manual de usuario disponible en formato PDF; garantía de 2 años

Preguntas frecuentes - LCF800INP3 LG

¿Cómo conectar mi teléfono al sistema por Bluetooth?

Asegúrese que el sistema esté en modo Bluetooth. En su teléfono, active Bluetooth y busque dispositivos. Seleccione 'LG LCF800INP3' y confirme el emparejamiento. La conexión es automática.

¿Puedo reproducir música desde un USB?

Sí, inserte una memoria USB en el puerto frontal. El sistema detectará archivos MP3, WMA y los reproducirá automáticamente. Use los botones de navegación para seleccionar canciones.

¿Cómo ajustar el ecualizador?

Presione el botón 'EQ' en el panel frontal o el mando a distancia. Seleccione entre los modos predefinidos: Rock, Pop, Jazz, Clásico o Plano. Puede personalizarlo desde el menú de ajustes.

¿Qué hago si el sistema no enciende?

Verifique que el cable de alimentación esté correctamente conectado y que el enchufe funcione. Compruebe el fusible si corresponde. Si aún no enciende, contacte al servicio técnico.

¿Cómo programar la alarma?

Mantenga presionado el botón 'Alarm' hasta que la pantalla parpadee. Use los botones de ajuste para definir la hora y la fuente (CD, Radio, USB). Confirme con 'Enter'.

¿Se puede conectar un subwoofer externo?

Este modelo no tiene salida específica para subwoofer. Sin embargo, puede utilizar la salida de auriculares para conectar un amplificador externo si es necesario, pero no está recomendado.

¿Cómo mejorar la recepción de radio?

Extienda completamente la antena FM incluida. Para FM, oriente la antena para mejor señal. Para AM, gire el marco de la antena incorporada. Evite interferencias de otros aparatos electrónicos.

¿El mando a distancia no funciona?

Reemplace la pila tipo CR2025 por una nueva. Apunte directamente al sensor del sistema, sin obstáculos. Si persiste, reinicie el sistema desconectándolo de la corriente por 30 segundos.

¿Puedo conectar un televisor al sistema?

Puede conectar la salida de audio de su TV usando un cable AUX de 3.5 mm a 3.5 mm o 3.5 mm a RCA (no incluido). Seleccione la fuente 'AUX' en el sistema.

¿Cómo limpiar el reproductor de CD?

Use un disco limpiador de lentes (CD de limpieza) siguiendo las instrucciones del mismo. Evite abrir la bandeja manualmente. Para la carcasa exterior, use un paño suave y seco.

MANUAL DE USUARIO LCF800INP3 LG

Receptor de CD/MP3/WMA para vehículos

Por favor, lea este manual detenidamente antes de poner en funcionamiento el equipo y guárdelo para futuras consultas.

MODELO

LCF600UN/ LCF600UR

LCF800IN/ LCF800IR

P/NO : MFL63284802

Índice

3 Notas de seguridad

4 Panel frontal

5 Mando a distancia Instalación de la batería

6 Acerca del panel de control extraíble Fijación del panel de control Extracción del panel de contro

7 Instalación Instalación básica Extracción de la unidad receptora existente Instalación ISO-DIN

8 Conexión

9-10 Funcionamiento básico

Silencio

Uso del EQ

Uso de XDSS+ (Sistema Extreme Dynamic Sound)

Comprobación del reloj

Apagar la luz de la pantalla

Restablecer la unidad

Ajustar la configuración general

10-11 Escuchar un CD

Pausar o reiniciar la reproducción

Buscar una sección dentro de una pista / archivo

Pasar a otra pista / archivo

Consultar información sobre la música

Reproducción de pistas/archivos del modo que desee

11 Escuchar música de un dispositivo externo

12-13 Escuchar la radio Guardar las frecuencias deseadas manualmente. Escuchar una emisora presintonizada Ajuste del TUNER

14 Uso de un dispositivo USB Desplazarse a otra unidad Búsqueda rápida de un archivo deseado Grabación en USB desde CD de audio o sintonizador FM

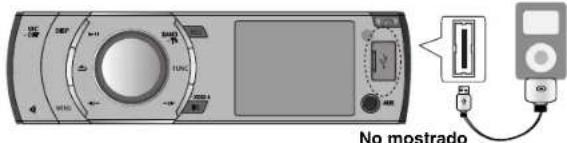

15 Escuchar música conectando el iPod (solo para LCF800IN/ LCF800IR)

16 Solución de averías

17 Especificaciones

Notas de seguridad

Precaución

RIESGO DE DESCARGA

ELECTRICA. NO ABRIR.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO EXTRAIGA LA CUBIERTA (O LA PARTE POSTERIOR). NO HAY PARTES EN EL INTERIOR A LAS QUE EL USUARIO PUEDA DAR SERVICIO. REFIERA EL SERVICIO A PERSONAL CUALIFICADO.

El rayo con punla de flecha dentro de un triángulo equilátero tiene el propósito de alertar al usuario de la presencia de voltaje peligroso no aislado dentro del confinamiento del producto que puede ser de la magnitud suficiente para constituir un riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero tiene el propósito de alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento (servicios) en la documentación que acompaña al aparato.

Conduzca siempre de forma segura. Evite distraerse con el sistema de navegación durante la conducción, y esté siempre al tanto de todas las condiciones de conducción. No modifique las configuraciones o ninguna función. Apátese de la calzada de forma segura y legal antes de iniciar tales acciones.

No utilice el equipo durante muchas horas seguidas o a temperaturas extremadamente bajas o altas. (-10 °C y 60 °C)

No desmonte la cubierta o el panel posterior de este producto a fin de reducir el riesgo de descargas eléctricas. No existen piezas reparables por el usuario en el interior de esta unidad. Delegue todas las labores de reparación al personal de mantenimiento cualificado.

A fin de reducir el riesgo de descargas eléctricas, no exponga el producto a salpicaduras de agua, lluvia o a la humedad.

Las unidades instaladas en el exterior del vehículo pueden experimentar temperaturas extremadamente altas. Le rogamos que use la unidad en el interior del vehículo únicamente y tras haberla instalado debidamente.

Esta unidad no puede operar con discos de 8 cm (utilice sólo discos de 12 cm).

PRECAUCIÓN : Esta unidad utiliza un sistema láser.

Para asegurar el uso correcto del producto, lea cuidadosamente este manual del propietario y guárdelo para futuras referencias. En caso de que la unidad necesitara labores de mantenimiento, póngase en contacto con un centro de servicio autorizado (consulte el procedimiento de servicio).

El uso de controles, ajustes o el rendimiento de los procedimientos que no sean los aquí especificados podría resultar en una exposición peligrosa a la radiación.

Para evitar la exposición directa al rayo láser, no intente abrir la carcasa. Radiación del láser visible al abrirla. NO MIRE DIRECTAMENTE AL LÁSER.

Este dispositivo está equipado con una batería o acumulador portátil. Forma segura de retirar la batería del equipo:

Retire la batería o pilas antiguas siguiendo el orden inverso al de instalación. Para evitar contaminar el medioambiente y llevar posibles daños a la salud pública, las baterias viejas deben llevarse a los puntos de recogida designados. No se deshaga de las baterias con la basura normal. Es recomendable utilizar los sistemas locales de recogida de baterias y acumuladores.

La batería no debe exponerse a calor excesivo como el del sol, el fuego o fuente similar.

Precaución

Si se conecta en forma errónea, la unidad mostrará la siguiente información: - Cortocircuito en el puerto de antena : "ANTENNA ON PORT SHORT CIRCUIT CHECK"

Tras volver a conectarlo, reinicie la unidad.

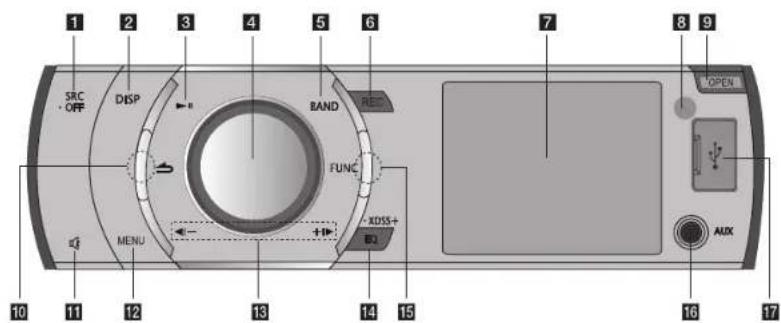

Panel frontal

1 [SRC] Selecciona fuentes de función. [• OFF] Encendido/Apagado.

2 [DISP]

- Púlselo para comprobar la hora del reloj. - Púlselo durante varios segundos y podrá apagar la luz de la pantalla.

3 [▶III] Reproduce y detiene en pausa la reproducción.

4 Regulador de volumen

- Ajusta el nivel de volumen. - Confirma la configuración. - Comprobación de pistas o archivos en el modo CD o en emisoras presintonizadas en el modo SINTONIZADOR.

5[BAND] Selecciona una banda. [• TA] Boletín de tráfico (opcional) Busca emisoras que tengan información TA/TP.

6[REC] Grabación en USB 7 Ventana de visualización 8 Sensor del mando a distancia

9[OPEN] Abre el panel frontal. 10[ ] ¿uelve al paso anterior.

11[ ] Detiene el sonido temporalmente. 12 [Menu] Activa el menú de configuración.

13 [◄I-/+I►] Omitir / Búsqueda / Buscar / Sintonizar

14 [EQ]/[• XDSS+] Mejora la calidad del sonido. 15 [FUNC] En cada modo, establece elementos de reproducción. 16 [AUX] De conectarse a otro reproductor portátil, puede disfrutar de su música en la unidad.

17 Ranura USB

Asegúrese de presionar las partes sobresalientes (consulte las partes rodeadas por un círculo) cuando desee utilizar la función FUNC o → la del botón.

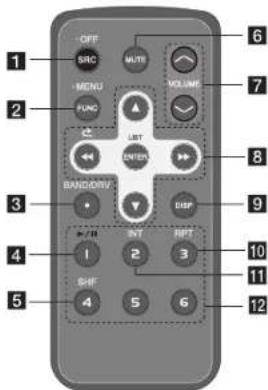

Mando a distancia

1 [SRC] Selecciona fuentes de función.

[• OFF] Apagado.

2[• Menu] Activa el menú de configuración.

[FUNC]

En cada modo, establece elementos de reproducción.

3 [BAND/DRV]

- Selecciona una banda.

- Pasa a la siguiente unidad USB

4 [▶/II]

Reproduce y detiene en pausa la reproducción.

5 [SHF] Orden aleatorio

6[MUTE]

Detiene el sonido temporalmente.

7 Ajusta el nivel de volumen.

Omitir / Búsqueda / Buscar / Sintonizar

[△]

Vuelve al paso anterior.

[▲▼]

- Lista arriba/abajo

- Ajusta la configuración.

- Retrocede o avanza 10 pistas MP3/WMA si no hay ninguna carpeta o sólo una carpeta en el CD.

- Pasa a la carpeta anterior o posterior si hay más de 2 carpetas en el CD.

[ENTER/LIST]

- Confirma la configuración.

- Comprobación de pistas o archivos en el modo CD o en emisoras presintonizadas en el modo SINTONIZADOR.

9[DISP]

- Púlselo para comprobar la hora del reloj.

- Púlselo durante varios segundos y podrá apagar la luz de la pantalla.

10[RPT] Repetir

11[INT] Comenzar el barrido

Selecciona una emisora presintonizada con un número en SINTONIZADOR.

Instalación de la batería

1 Saque el soporte de batería utilizando algo que tenga punta, como un bolígrafo.

2 Coloque la batería correctamente

+ en - soporte de batería.

3 Introduzca el portabaterías de nuevo en su posición original.

- Utilice solamente una pila de litio CR2025 (3 Vcc).

- Retire la pila si no piensa utilizar el mando a distancia durante un largo período de tiempo.

- No recargue, desmonte, caliente ni tire la pila al fuego.

- No manipule la pila con herramientas metálicas.

- No almacene la pila junto con otros materiales metálicos.

Acerca del panel de control extraíble

Fijación del panel de control

1 Acople la parte A del panel de control a la parte B de la unidad.

2 Acople la parte C del panel de control a la parte D de la unidad, a la vez que empuja el panel de control hacia la derecha. 3 Cierre el panel frontal.

Precaución

• Los botones de control pueden no funcionar correctamente si el panel de control no está bien colocado. Si éste es el caso, pulse ligeramente el panel de control.
• No exponga el panel de control a altas temperaturas ni a la luz directa del sol.
• No deje caer ni golpee el panel de control, de lo contrario podría dañarse.
• Evite el contacto de la superficie del panel de control con sustancias volátiles como bencina, disolventes o insecticidas.

Extracción del panel de control

1 Pulse el botón [OPEN] para desblo- quear el panel de control.

2 Empuje el panel de control hacia la derecha.

3 Retire el panel de control de la unidad. 4 Introduzca el panel de control en el estuche de protección.

Nota

Limpie regularmente los contactos de la parte posterior del panel de control con un algodón empapado en alcohol. Por seguridad, apague el encendido antes de la limpieza, y extraiga la llave del contacto.

Instalación

Instalación básica

Antes de la instación, asegúrese de que el interruptor de encendido se encuentre en OFF (APAGADO) y quite la terminal de la batería del automóvil para evitar un cortocircuito.

1 Retire la unidad receptora existente.
2 Realice las conexiones necesarias.
3 Instale la carcasa de instalación.
4 Instale la unidad en la carcasa de instalación.

Instalación ISO-DIN

1 Deslice la unidad en el armazón ISO-DIN.
2 Proceda a su fijación con los torni-llos de la unidad anterior.
3 Deslice la unidad e insertela en el hueco vacío del salpicadero.
4 Instale el cuadro de instrumentos o la placa de adaptación.
5 Instale el anillo de compensación en la unidad.
6 Instale el panel de control en la unidad.

Extracción de la unidad receptora existente

Si ya cuenta con una carcasa de instalación para la unidad receptora en el salpicadero, debe sacarla.

1 Retire el soporte posterior de la unidad.
2 Retire el panel frontal y el anillo de compensación de la unidad.
3 Inserte la palanca A en el orificio en un lado de la unidad. Realice la misma operación en el otro lado y extraiga la unidad de su camisa de instalación.

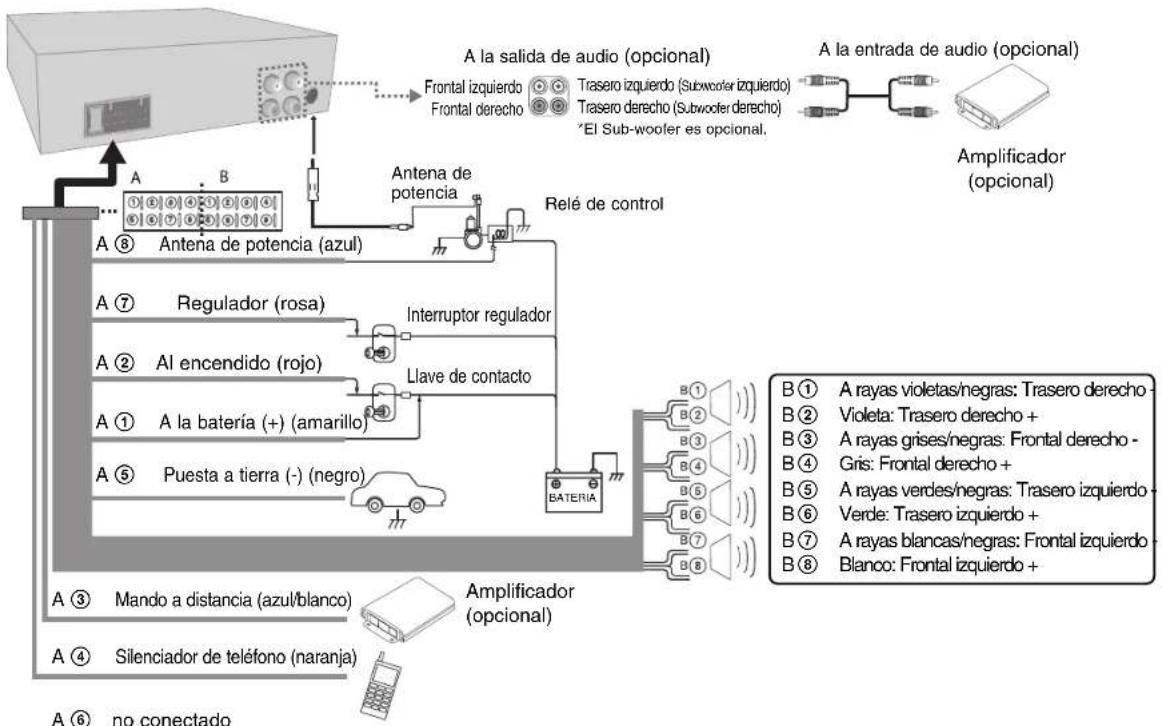

Conexión

Antes de la conexión asegúrese de que el interruptor de encendido se encuentre en OFF y desconecte el terminal de la batería ⊙ para evitar cortocircuitos.

Funcionamiento básico

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Encienda la unidad.	Cualquier tecla	-
2. Seleccione una fuente.	SRC	SRC
3. Ajuste el volumen.	Gire el regulador de volumen	VOLUME ▲ √
4. Apague la unidad.	Mantener presionadoOFF	Mantener presionadoOFF

Funcionamiento básico - ahora tiene más opciones

Silencio

1. Presione (MUTE en el mando a distancia) para interrumpir el sonido.

2. Para cancelar la función, presione de nuevo.

Uso del EQ(Ecualizador)

La función de EQ es aumentar o reducir la potencia de la señal de las frecuencias de audio. Esta función le permitirá disfrutar plenamente del sonido.

Pulse EQ/ • XDSS+ repetidas veces en la unidad. La pantalla se ilumina siguiendo este orden.

POP → CLASSIC → ROCK → JAZZ → VOCAL → SALSA → SAMBA → REGGAE → RUSSY → USER1 → USER2 → Off(No mostrado)

Nota

- Cuando XDSS+ esté en "Off", puede ajustar la configuración del EQ.

- Puede ajustar el nivel de sonido según sus preferencias. Si selecciona un modo USER, pulsa [SOUND] y, a continuación, ajusta el nivel de sonido (BASS (bajos), MID (medios) o TRB (agudos)), éste se guardará automáticamente en el modo USER que esté seleccionado en ese momento. Consulte "Configuración del sonido" para el modo USER 1/2.

Uso de XDSS+ (Sistema Extreme Dynamic Sound)

Mejora los agudos y graves.

1. Mantenga pulsado el botón EQ/ • XDSS+ de la unidad.

2. Para cancelar la opción, púlselo de nuevo.

Comprobación del reloj

1. Pulse DISP una vez para ver la hora.

2. Pulse de nuevo para retirarlo.

Apagar la luz de la pantalla

1. Mantener presionado DISP.

2. Pulsar durante varios segundos para encenderla.

Nota

Cuando la luz esté apagada, pulse cualquier tecla, la luz se encenderá y después se apagará automáticamente si no pulsa ninguna tecla en los siguientes segundos.

Restablecer la unidad

Restablece la unidad cuando no funciona correctamente.

1. Pulse [OPEN] y retire el panel frontal. (Consulte la página 6 para información sobre cómo extraer el panel de control).

2. Pinche en el agujero RESTABLECER con un objeto punzante.

Ajustar la configuración general

Puede ajustar el sonido, la luz y otros valores utilizando el botón MENU.

En la unidad

1. Pulse MENU.

2. Gire el regulador de volumen para seleccionar SOUND, LIGHT u OTHER y púlselo.

3. Gire el regulador de volumen para seleccionar el elemento, y pulse en él.
4. Gire el regulador de volumen hacia la derecha o izquierda para ajustar el nivel.
5. Pulse el regulador de volumen para confirmar el ajuste. Si quiere volver al paso anterior, pulse

En el mando a distancia

1. Mantener presionado FUNC/ • MENU
2. Pulse ▲ o ▼ para seleccionar SOUND, LIGHT u OTHER y pulse ENTER.
3. Pulse ▲ o ▼ para seleccionar el modo y pulse ENTER.
4. Pulse ▲ o ▼ para ajustar el nivel
5. Pulse ENTER para confirmar el ajuste.

Si quiere volver al paso anterior, pulse

Para la configuración del sonido

Puede ajustar la calidad del sonido mediante el ajuste del nivel de BAL (altavoz izquierdo/derecho), FAD (altavoz frontal/trasero) y S-W (sub-woofer: opcional).

Para la configuración de la luz

Puede ajustar los efectos de la luz mediante el ajuste de LED, DIM o DIM L.

- LED LED COL1/ COL2/ AUTO: Puede cambiar el color de la ventana LED.

• DIM(Regulador) OFF / ON / AUTO : Puede cambiar el brillo de la pantalla durante el encendido. Al configurar la opción DIMMER (REGULADOR) como AUTO, la función funcionará según la configuración del regulador de intensidad de luz del coche.
• DIM L (Nivel de regulador): Si ajusta la opción DIM como ON/AUTO (Activada/automática), podrá ajustar el nivel del regulador. (-2,-1,0,+1,+2)

Para otros ajustes

● AUX (Auxiliar) ON(ENCENDIDA)/OFF(APAGADA)
Es posible utilizar un equipo auxiliar con la unidad. Active la configuración auxiliar cuando conecte un equipo auxiliar a la unidad.
BEEP 2ND / ALL
BEEP 2ND: Sólo oirá un bip al mantener presionada una tecla. (1 segundo) BEEP ALL: Oirá un bip al presionar cualquier tecla.
• A-EQ (Ecualizador automático) ON/OFF

La función AUTO EQ funciona solamente en los archivos de música admitidos por Género en el dispositivo. Si configura la opción AUTO EQ como ON (Activada), POP, CLASSIC (CLÁSICA), ROCK, o JAZZ, se seleccionará automáticamente dependiendo del género musical del archivo de música

• SW(Subwoofer) OFF / SW 55 Hz / SW 85 Hz / SW 120 Hz
  Puede activar el subwoofer.
  SW OFF <-> SW 55 Hz <-> SW 85 Hz <-> SW 120 Hz.
  • DEMO OFF(APAGADA)/ON(ENCENDIDA)
  Puede cambiar la indicación inicial de la pantalla para que aparezca información, como el nombre de la función, del esualizador, etc., mientras escucha una fuente.
• CLK (Reloj)
  En el modelo RDS no es compatible e incluso en una unidad que admita RDS, cuando no se reciba la información de RDS CT y en el menú de ajuste se configure CT en OFF, podrá ajustar el tiempo usted mismo. Consulte la página 12 para configurar CT (Hora del reloj) en Activado (On) o Desactivado (Off).

Escuchar un CD

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Abra el panel frontal.	OPEN	-
2. Introduzca un CD.	-	-
3. Ajuste el volumen.	Gire el regulador de volumen	VOLUME ▲▼

Escuchar un CD - ahora tiene más opciones

Nota

Asegúrese de pulsar ▲ luego de pulsar OPEN en para liberar el disco. Consulte la imagen de la izquierda.

Pausar o reiniciar la reproducción

1. Presione ▶ en el reproductor (▶/|| en el mando a distancia) durante la reproducción.
2. Pulse para reanudar la reproducción.

Buscar una sección dentro de una pista / archivo

1. Pulse durante varios segundos ◀l- o +I▶ en el reproductor (◀◀ o ▶▶ en el mando a distancia) durante aprox. 1 segundo durante la reproducción.
2. Presione ▶■ en el reproductor (▶■ en el mando a distancia.).

Pasar a otra pista / archivo

Presione ◀l- o +l▶ en el reproductor (◀◀ o ▶▶ en el mando a distancia.).

0

1. Pulse en el controlador de volumen o en ENTER en el mando a distancia.
2. Gire el regulador de volumen de la unidad o pulse ▲ o ▼ en el mando a distancia para seleccionar la pista o el archivo deseado.
3. Pulse ENTER (o el regulador de volumen) para iniciar la reproducción.

Nota

Para pasar a la pista anterior, presione ◀- brevemente durante los primeros 3 segundos de la reproducción.

Consultar información sobre la música

Los archivos MP3/WMA a menudo incluyen etiquetas. La etiqueta indica el Título, Intérprete o Álbum. Presione repetidamente DISP durante la reproducción de archivos MP3/WMA/CD con TEXTO. Si no existiera información, se mostraría "NO TEXT" en la pantalla de visualización.

Reproducción de pistas/archivos del modo que desee

En la unidad

1. Pulse FUNC.

2. Gire el regulador de volumen para seleccionar el elemento, y pulse en él.

3. Gire el regulador de volumen para establecer la opción.

4. Pulse el regulador de volumen para confirmar el ajuste.

Si quiere volver al paso anterior, pulse

En el mando a distancia

1. Pulse INT/ RPT/ SHF.

2. Pulse de nuevo para cancelar.

0

1. Pulse FUNC/ • MENU.

2. Pulse ▲ o ▼ para seleccionar un elemento y pulse ENTER.

3. Pulse ▲ o ▼ para establecer la opción.

4. Pulse ENTER para confirmar el ajuste.

Si quiere volver al paso anterior, pulse

- INT (Comenzar el barrido)

Se reproducirán los archivos de la carpeta actualmente seleccionada ( INT)

o los primeros 10 segundos de las pistas/archivos (INT) del disco.

• RPT (Repetir)

Se reproducirán repetidamente las pistas/archivos actualmente seleccionados

(1 RPT) o la carpeta ( □ RPT) del disco.

- SHF (Orden aleatorio)

Se reproducirán aleatoriamente todos los archivos de la carpeta actualmente

seleccionada ( SHF) o todas las pistas/archivos (SHF) del disco. Durante la

reproducción aleatoria, si presiona ◀- no podrá volver a la pista anterior.

Nota

- Este icono se mostrará durante la reproducción de MP3/WMA.

- La compatibilidad de los discos en MP3 con este reproductor se reduce a las funciones que se indican a continuación:

1. Frecuencia de muestreo: 8 kHz y 48 kHz (MP3) 22,05 kHz y 48 kHz (WMA)

2. Tasa de bits: no superior a 8 kbps y 320 kbps (incluye tasa de bits variable) (MP3) 32 kHz y 320 kbps (WMA)

3. El sistema de archivos CD-R/CD-RW deberá ser "ISO 9660".

4. Si graba archivos MP3/WMA utilizando un software que no pueda crear un SISTEMA DE ARCHIVOS, por ejemplo, "Direct-CD", etc., no podrá reproducir los archivos MP3/WMA. Le recomendamos que utilice "Easy-CD Creator" que puede crear un sistema de archivos ISO9660.

Es necesario establecer la opción de formato de disco en [Mastered] (Maestro) al formatear discos regrabables a fin de que los discos sean compatibles con los reproductores LG. Si establece la opción en Live File System, no podrán utilizarse en reproductores LG.

(Mastered/Live File System: Sistema de formato de disco para Windows Vista) El cliente debe tener presente que puede requerirse un permiso para descargar archivos MP3/WMA y música de Internet. Nuestra compañía no tiene derecho a garantizar la adquisición de dicho permiso, sino que deberá solicitarse siempre del propietario del copyright.

Escuchar música de un dispositivo externo

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Conecte un dispositivo externo en la toma AUX con el cable de entrada de línea.	-	-
2. Seleccione una fuente para AUX.	SRC	SRC
3. Inicie la reproducción del equipo auxiliar conectado.	-	-
4. Ajuste el volumen.	Gire el regulador de volumen	VOLUME ▲▼

Escuchar música de un dispositivo externo - ahora tiene más opciones

Evitar cambios radicales de volumen al cambiar de fuentes.

Sólo cuando configure AUX en ON como fuentes de cambio, puede ajustar el nivel de volumen de cada fuente para evitar cambios radicales en el volumen mediante la selección de GANANCIA BAJA o ALTA.

1. Pulse FUNC en la unidad o FUNC/ • MENU en el control remoto.

2. Gire el regulador de volumen de la unidad o pulse ▲ o ▼ en el mando a distancia para establecer la opción deseada (Ganancia baja o alta).

3. Pulse el regulador de volumen en la unidad o ENTER en el mando a distancia para confirmar el ajuste.

4. Si quiere volver al paso anterior, pulse

Escuchar la radio

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Seleccione una fuente para el sintonizador.	SRC	SRC
2. Seleccione una banda.	BAND	BAND
3. Búsqueda automática.Búsqueda manual.	◀I-/+▶Mantener presionado◀I-/+▶	◀◀/▶▶Mantener presionado◀◀/▶▶

Escuchar la radio – ahora tiene más opciones

Guardar las frecuencias deseadas manualmente.

1 Presione BAND para seleccionar la banda que desea almacenar.
2. Pulse durante varios segundos en ◀l- o +l► en la unidad o en ◀◀ o ►► en el mando a distancia hasta que escuche un bip.
3. Pulse varias veces para seleccionar la frecuencia deseada.
4. Pulse durante varios segundos en los botones predeterminados entre 1 y 6 hasta que escuche un bip.
5. Repita los pasos 1 y 4 a fin de presintonizar otras emisoras.

Nota

- Al intentar programar una emisora en un botón numérico de presintonía ya configurado para otra emisora de la misma banda, la configuración anterior se eliminará automáticamente.

Escuchar una emisora presintonizada

1. Pulse en BAND para seleccionar una banda deseada.
2. Pulse el regulador de volumen en la unidad o ENTER en el mando a distancia.
3. Gire el regulador de volumen o pulse ▲ o ▼ en el mando a distancia para seleccionar una emisora predeterminada.
4. Pulse el regulador de volumen en la unidad o ENTER en el mando a distancia.

O

Pulse BAND y después el botón predeterminado que desee, entre 1 y 6.

Ajuste del TUNER

En la unidad

1. Pulse FUNC.

2. Gire el regulador de volumen para seleccionar el elemento, y pulse en él.

3. Gire el mando del volumen para seleccionar la opción y púlselo.
4. Si quiere volver al paso anterior, pulse

En el mando a distancia

1. Pulse FUNC/ • MENU
2. Pulse ▲ o ▼ para seleccionar un elemento y pulse ENTER.
3. Pulse ▲ o ▼ para ajustar una opción y pulse ENTER.
4. Si quiere volver al paso anterior, pulse

- PTY (tipo de programa@opcional)

Busca las emisoras de radio según el tipo de programa del sintonizador de FM, del modo siguiente;
Los tipos de programas se muestran del siguiente modo.

NEWS	VARIED	LEISURE	JAZZ
AFFAIRS	WEATHER	DOCUMENT	COUNTRY
INFO	FINANCE	POP M	NATION M
SPORT	CHILDREN	ROCK M	OLDIES
EDUCATE	SOCIAL	EASY M	FOLK M
DRAMA	RELIGION	LIGHT M.
CULTURE	PHONE IN	CLASSICS
SCIENCE	TRAVEL	OTHER M

- PI (Identificación del program) SOUND/ MUTEopcional)

PI SOUND : Cuando la frecuencia de una emisora sintonizada cambia a AF (Frecuencia alternativa) con un PI sin identificar, se mantiene el sonido. PI MUTE : Cuando la frecuencia de una emisora sintonizada cambia a AF con un IP no identificado, se silencia el sonido hasta que se identifica el PI.

• CT (Reloj) ON/OFF(opcional)

Puede utilizar la información RDS CT para actualizar la hora. Cuando no se recibe la información RDS CT y selecciona CT como OFF, puede ajustar la hora usted mismo. Consulte la página 10 para configurar el reloj.

- ALARMA/BUSCAR TA (Avisos de tráficoppcional)

TA ALARM : Cuando la emisora sintonizada no proporcione información TP durante 5 segundos, se emitirá un doble pitido.
TA SEEK : Cuando la emisora sintonizada no reciba información TP durante 5 segundos, el receptor sintonizará la siguiente emisora con información TP.

- REG (Región) ON(ENCENDIDA)/OFF(APAGADA) (Opcional)

REG ENCENDIDO : La unidad sintonizará otra emisora, dentro de la misma red, que emita el mismo programa cuando las señales de recepción de la emisora actual sean demasiado débiles.

REG APAGADO : La unidad cambia a otra emisora dentro de la misma red al recibir señales más débiles de la emisora actual (en este modo, el programa puede diferir de la recibida en la actualidad).

● AF (Frecuencia alternativa) ON(ENCENDIDA)/OFF(APAGADA) (Opcional)

Cuando la calidad de la recepción empeore, el sintonizador pasará automáticamente a otra emisora de la red que emita una mejor calidad de recepción, empleando los códigos PI y AF.

- SENS (Sensitividad del sintonizador) MID/ HI /LOW

En una zona donde la recepción de la señal es débil, ayuda a que el sintonizador busque más emisoras. Si la recepción es débil, habrá menos opciones de ajuste.

- PSBarrido presintonías)

Aparecerá cada una de las emisoras presintonizadas. Para cancelar, pulse ENTER (o el regulador de volumen).

- ASAlmacenamiento automático)

Las seis frecuencias más potentes se almacenarán en las presintonías (1 y 6) según la fuerza de su señal. Para cancelar, pulse ENTER (o el regulador de volumen).

Uso de un dispositivo USB

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Abra la cubierta de USB.	-	-
2. Conecte el dispositivo USB.	-	-
3. Ajuste el volumen.	Gire el regulador de volumen	VOLUME ▲ √

Uso de un dispositivo USB- ahora tiene más opciones

Desplazarse a otra unidad

Al conectar esta unidad al multi-lector, presione BAND (BAND/DRV en el mando a distancia) para pasar a la siguiente unidad. Cada vez que presione el botón cambiará el modo del controlador.

Búsqueda rápida de un archivo deseado

Puede seleccionar y reproducir un archivo deseado independientemente del orden en USB.

1. Pulse ENTER (o el regulador de volumen) para revisar todos los archivos.
2. Gire el regulador de volumen de la unidad o pulse ▲ o ▼ en el mando a distancia para seleccionar el archivo deseado.
3. Pulse ENTER (o el regulador de volumen) para iniciar la reproducción.

Nota

• Pulse durante varios segundos en ENTER (o el regulador de volumen) para reviser todas las carpetas.
  A continuación, repita los pasos anteriores del 1 al 3 para reproducir el archivo deseado.
• Si el dispositivo USB ya estuviera conectado, presione SRC (SRC en el mando a distancia) para seleccionar una fuente para el USB.
• Las funciones Pausa / Explorar intro. / Repetir / Aleatorio / ... son las mismas que las vistas en la sección "Escuchar un CD - ahora con más opciones". Consulte la página 10.

Grabación en USB desde CD de audio o sintonizador FM

1. Abra la tapa del USB y conéctelo a la unidad.
2. Seleccione un CD de audio o sintonizador FM.
3. Inicie la reproducción.
4. Pulse REC para iniciar la grabación. Para grabar un CD de una sola pista, pulse una vez. Para grabar múltiples pistas, manténgalo pulsado hasta oír un pitido.
5. Púlselo nuevamente para finalizar.

Nota

• Sólo es posible realizar la grabación en un CD de audio y sintonizador FM.
• No extraiga el dispositivo USB durante la grabación o podría crearse un archivo incompleto o no borrarse en el PC.
• Cuando la memoria del USB está llena, aparece "Memory Full" y se detiene la grabación.
• Para la grabación desde sintonizador, las emisiones se graban en archivos de 20 minutos.

Compruebe lo siguiente

• No retire el dispositivo USB durante la operación.
• Para un dispositivo USB de mayor capacidad, podría tardar más de unos minutos en examinarlo
• Para prevenir la pérdida de datos, haga una copia de seguridad.
• Si usa un cable de extensión o un concentrador USB, el dispositivo USB no podrá ser reconocido.
• No se admite el sistema de archivos NTFS. (Sólo se admite el sistema de archivos FAT (16/ 32).)
• No se admiten discos duros externos, dispositivos bloqueados o dispositivos de memoria USB
• El puerto USB de la unidad no puede conectarse a un PC. La unidad no puede usarse como dispositivo de almacenamiento.

Escuchar música conectando el iPod (solo para LCF800IN/ LCF800IR)

Puede disfrutar de la música guardada en el iPod en la unidad conectándolo a la conexión USB con el cable adecuado.

	EN EL REPRODUCTOR	EN EL MANDO A DISTANCIA
1. Abra la tapa del USB.	-	-
2. Conecte el iPod.	-	-
3. Ajuste el volumen.	Gire el regulador de volumen	VOLUME ▲▼

Nota

- Si el iPod ya está conectado, pulse SRC para seleccionar la fuente como USB. - Consulte la página 17 para buscar modelos de iPod compatibles con esta unidad.

Escuchar música conectando el iPod - ahora tiene más opciones

Pausar o reiniciar la reproducción

Presione ▶■ en el reproductor (▶■ en el mando a distancia) durante la reproducción. Presione de nuevo este botón para reanudar la reproducción.

Consultar información sobre la música

Los archivos MP3/WMA a menudo incluyen etiquetas. La etiqueta indica el Título, Intérprete o Álbum. Pulse DISP repetidamente durante la reproducción de archivos MP3/WMA. Si no existiera información, se mostraría "NO TEXT" en la pantalla de visualización.

Reproducción de pistas/archivos del modo que desee

En la unidad

1. Pulse FUNC.
2. Gire el regulador de volumen para seleccionar el elemento, y pulse en él.
3. Gire el regulador de volumen para establecer la opción.
4. Pulse el regulador de volumen para confirmar el ajuste. Si quiere volver al paso anterior, pulse

En el mando a distancia

1. Pulse RPT/SHF.

2. Pulse de nuevo para cancelar.

O

1. Pulse FUNC/ • MENU.
2. Pulse ▲ o ▼ para seleccionar un elemento y pulse en él.
3. Pulse ▲ o ▼ para establecer la opción.
4. Pulse ENTER para confirmar el ajuste. Si quiere volver al paso anterior, pulse ➞.

• RPT (Repetir)

Las pistas/archivos seleccionados (1 RPT) en el iPod se reproducirán repetidamente. Durante la reproducción, si pulsa ◀l-o+I▶ no pasará a la pista anterior o siguiente.

• SHF (Orden aleatorio)

Los archivos del álbum seleccionado ( SHF) o todos los archivos/pistas (SHF) almacenados en el iPod se reproducen de manera aleatoria.

- SPD (BOOK SPEED)

Puede ajustar la velocidad del audiolibro del iPod como NOR(Normal), SLOW (Lento), o FAST (Rápido).

Reproducción de archivos mediante menús de música

Puede buscar y reproducir archivos mediante menús de música. Los menús de música son los siguientes.

PLAYLISTS → ARTISTS → ALBUMS → GENRES → SONGS → COMPOSER → AUDIO BOOK → PODCAST → ...

1. Pulse el regulador de volumen en la unidad o ENTER en el mando a distancia.
2. Gire el control de volumen de la unidad o pulse ▲ o ▼ en el mando a distancia para seleccionar un menú de música y pulse sobre él.
3. Gire el control de volumen de la unidad o pulse ▲ o ▼ en el mando a distancia para seleccionar un archivo.
4. Pulse el regulador de volumen en la unidad o ENTER en el mando a distancia para confirmar el ajuste. Si quiere volver al paso anterior, pulse

Solución de averías

	Síntoma Causa Solución
GENERALES	La unidad no se enciende. La unidad no funciona.	La toma de alimentación y el conector están incorrectamente conectados.	Confirme una vez más que todas las conexiones sean correctas.
		El fusible se ha fundido.	Rectifique el problema que causó el fusible fundido y cámbielo. Asegúrese de instalar el fusible correcto de la misma resistencia.
		El ruido y otros factores son la causa de que el microprocesador incorporado funcione incorrectamente.	Apague y encienda la unidad.
	No se escucha ningún sonido. / El nivel de volumen no puede subirse.	Los cables no están correctamente conectados.	Conecte los cables correctamente.
CD	Experimenta saltos del audio.	Esta unidad no está firmemente asegurada.	Asegure firmemente esta unidad.
	La reproducción no es posible.	El disco está sucio.	Limpie el disco.
		El disco cargado es de un tipo que esta unidad no puede reproducir.	Compruebe el tipo del disco.
Radio	No se pueden sintonizar emisoras de radio.	La potencia de la señal de las emisoras es demasiado débil (al buscarlas con la sin- tonización automática.)	Sintonice las emisoras manualmente.
		No se han predefinido ninguna emisora o se han borrado (al sintonizar explorando las emisoras predefinidas.)	Predefina las emisoras. (Consulte la página 12.)
iPod	El iPod no funciona.	Compruebe si el reproductor está conectado correctamente a la unidad.	Conéctelo a la unidad correctamente.
Mando a distancia	La unidad no funciona correctamente incluso al presionar los botones correctos en el mando a distancia.	La potencia de la batería es baja.	Cargue la nueva batería.

Especificaciones

GENERALES

Potencia de salida 53 W x 4 CH (Máx.)

Alimentación 12 Vcc

Impedancia de altavoces 4 Ω

Sistema de toma a tierra Negativo

Dimensiones (An x Al x Lg) 178 x 50 x 169 mm (sin el panel frontal)

Peso neto (aprox.) 1,35 kg

Sintonizador

FM

Respuesta en frecuencia 87.5 MHz y 107.9, 87.5 MHz y 108 MHz,

65 MHz y 74 MHz, o 87.5 MHz y 108 MHz

Relación S/R 55 dB

Distorsión 0,7 %

Sensibilidad utilizable 12 dBμV

AM (MW)

Respuesta en frecuencia

520 MHz y 1720 o 522 MHz y 1620 kHz

Relación S/R 50 dB

Distorsión 1,0 %

Sensibilidad utilizable 28 dBμV

CD

Respuesta en frecuencia 20 Hz y 20 kHz

Relación S/R 80 dB

Distorsión 0,12 %

Separación de canales (1 kHz) 55 dB

AUX

Respuesta en frecuencia 20 Hz y 20 kHz

Relación S/R 80 dB

Distorsión 0,1 %

Separación de canales (1 kHz) 45 dB

Nivel máximo de entrada (1 kHz) 1,1 V

USB

Versión USB 1,1

SALIDA de línea

Respuesta de frecuencia 20 Hz y 20 kHz

Voltaje de salida 2 V (max.)

Subwoofer (opcional)

Respuesta de frecuencia 20 Hz y 120 Hz

Voltaje de salida 2,0 V (max.)

Los diseños y especificaciones pueden estar sujetos a cambios sin previo aviso.

Modelos de iPod compatibles

"Fabricado para iPod" significa que el accesorio electrónico se ha diseñado para conectarse especificamente a un iPod y el desarrollador ha certificado que cumple con los estándares de rendimiento de Apple. Apple no es responsable del funcionamiento de este dispositivo o su cumplimiento de los estándares legales y de seguridad.

iPod es una marca registrada de Apple Inc., registrada en EE.UU. y otros países.

La realización de copias no autorizadas de material con protección anti copia, (incluidos programas de ordenador, archivos, emisiones o grabaciones de sonido), podría ser un incumplimiento de los derechos de autor y constituir un delito. Este equipo no debería utilizarse para dichos fines.

Sea responsible

Respete los derechos de autor

LG

Life's Good
