K-705-JABALI - Juguete Steren - Manual de uso y guía de instrucciones gratis

Tipo de producto	Juguete con energía solar (Jabalí Solar)
Marca	Steren
Modelo	K-705-JABALI
Fuente de energía	Panel solar (1 V CC)
Salida del panel solar	1 V, 75 mA
Velocidad del motor	10,000 rpm
Voltaje del motor	1.2 V
Edad recomendada	7 años en adelante (se requiere supervisión de un adulto)
Requiere ensamblaje	Sí
Peligro de asfixia	Contiene piezas pequeñas; no apto para niños menores de 3 años
Advertencia de bordes afilados	Contiene bordes funcionales y afilados; corte las rebabas antes del ensamblaje
Condiciones de funcionamiento	Luz solar directa o bajo una bombilla halógena de 50 W; no es efectivo en días nublados
Uso en interiores	Posible con bombilla halógena de 50 W
Limpieza	No use productos químicos o corrosivos; limpie con un paño seco
Almacenamiento	Evite lugares con fugas de agua o salpicaduras
Herramientas necesarias	Pinzas para cortar, martillo
Piezas mecánicas incluidas	Panel del motor solar, engranaje de piñón (3), engranaje rojo (1), engranaje naranja (1), eje de engranaje azul (1), eje hexagonal (2), eje redondo corto (1), eje redondo grande (2)
Instrucciones de seguridad	Lea el manual cuidadosamente; use bajo supervisión de un adulto; corte las rebabas antes del ensamblaje
Sitio web	www.steren.com

Preguntas frecuentes - K-705-JABALI Steren

¿Cómo funciona el jabalí solar?

Utiliza un panel solar para convertir la luz en electricidad, que alimenta un motor para mover el juguete. Requiere luz solar directa o una bombilla halógena potente.

¿Puedo usar baterías como fuente de energía?

No, este juguete está diseñado para ser alimentado solo con energía solar. No tiene compartimento para baterías.

¿Qué edad se recomienda para este juguete?

Recomendado para niños de 7 años en adelante bajo supervisión de un adulto. No apto para menores de 3 años debido a piezas pequeñas.

¿Por qué no se mueve mi jabalí solar?

Asegúrese de que esté bajo luz solar directa o bajo una bombilla halógena de 50 W. El clima nublado o la luz insuficiente impedirán el funcionamiento.

¿Requiere ensamblaje?

Sí, el juguete viene como un kit que debe ensamblarse siguiendo el manual. Se requieren herramientas como pinzas y un martillo.

¿Qué debo hacer si faltan piezas o están dañadas?

Comuníquese con el servicio al cliente de Steren a través de su sitio web (www.steren.com) para obtener piezas de repuesto.

¿Puedo usar este juguete en interiores?

Sí, pero necesita una bombilla halógena de 50 W colocada cerca del panel solar. La iluminación interior común no es suficiente.

¿Cómo limpio el panel solar?

Limpie suavemente con un paño seco o ligeramente húmedo. No use productos químicos ni materiales abrasivos.

¿Hay bordes afilados que deba tener en cuenta?

Sí, el kit contiene bordes funcionales y piezas afiladas. Corte las rebabas antes del ensamblaje y manipúlelo con cuidado.

¿Qué significa 'no apto para días nublados'?

El panel solar requiere luz fuerte para generar suficiente energía. La cobertura de nubes reduce la intensidad de la luz y es posible que el motor no funcione.

MANUAL DE USUARIO K-705-JABALI Steren

Manual de instrucciones

Por favor lea cuidadosamente este instructivo para evitar cualquier mal funcionamiento

ADVERTENCIAS

Se recomienda el uso de este producto para niños mayores de 7 años, bajo la supervisión de un adulto.

No apto para niños menores de 3 años, contiene piezas pequeñas que pueden suponer riesgos de asfixia
Este producto no está destinado a ser utilizado por personas con capacidades diferentes, a menos que sean supervisadas o instruidas por una persona responsable de su seguridad.
No utilice productos químicos o corrosivos para limpiarlo.
No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.
Corte las rebabas de las piezas antes de ensamblar

1. Utilícelo bajo la luz del sol, de manera directa.
2. En interiores puede utilizarlo bajo la luz de un foco de halógeno de 50 W.
3. Si está nublado, el kit no funcionará.

Herramientas requeridas

Pinzas para cortar

Martillo

Lista de partes mecánicas

! El producto contiene bordes funcionales y puntas afiladas.

P1
Panel solar con motor

No conecte los cables a la red eléctrica.

P2
Engranaje de piñón (Amarillo)

1
Engrane (rojo)

Cant
1

P4
Engrane (naranja)

Cant.
1

P5
Engrane con eje (azul) E

1

Cant
P6 a

Cant
1

P7
Eje hexagonal

Cant.
2

P8
Eje redondo (corto)

Cant
1

P9
Eje redondo (largo)

Cant
2

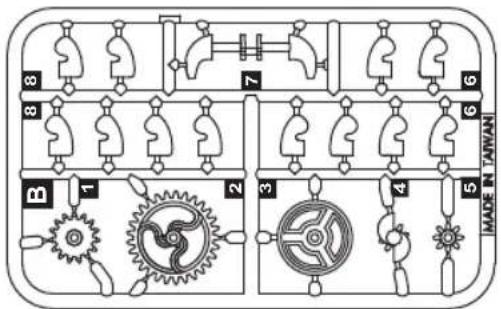

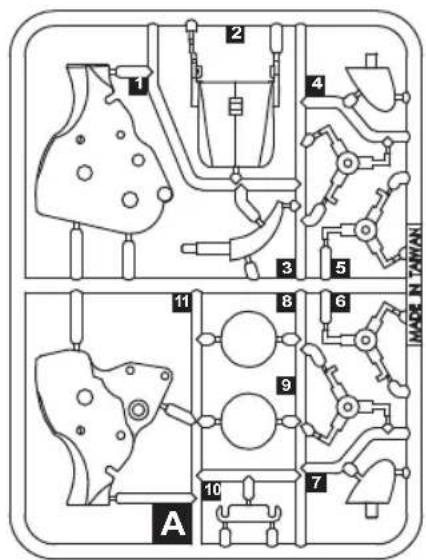

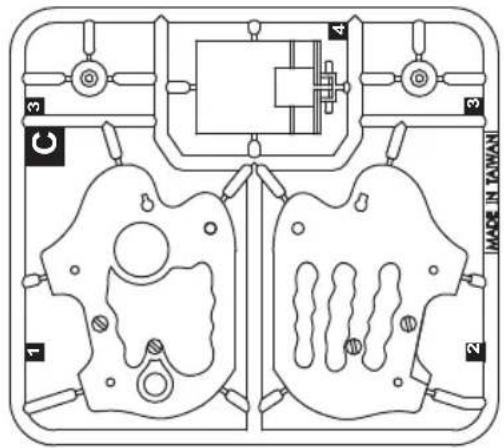

Partes plásticas

Corte las piezas cuando vaya a utilizarlas. No las corte por adelantado.

Sugerencias

Corte las rebabas antes de ensamblar.

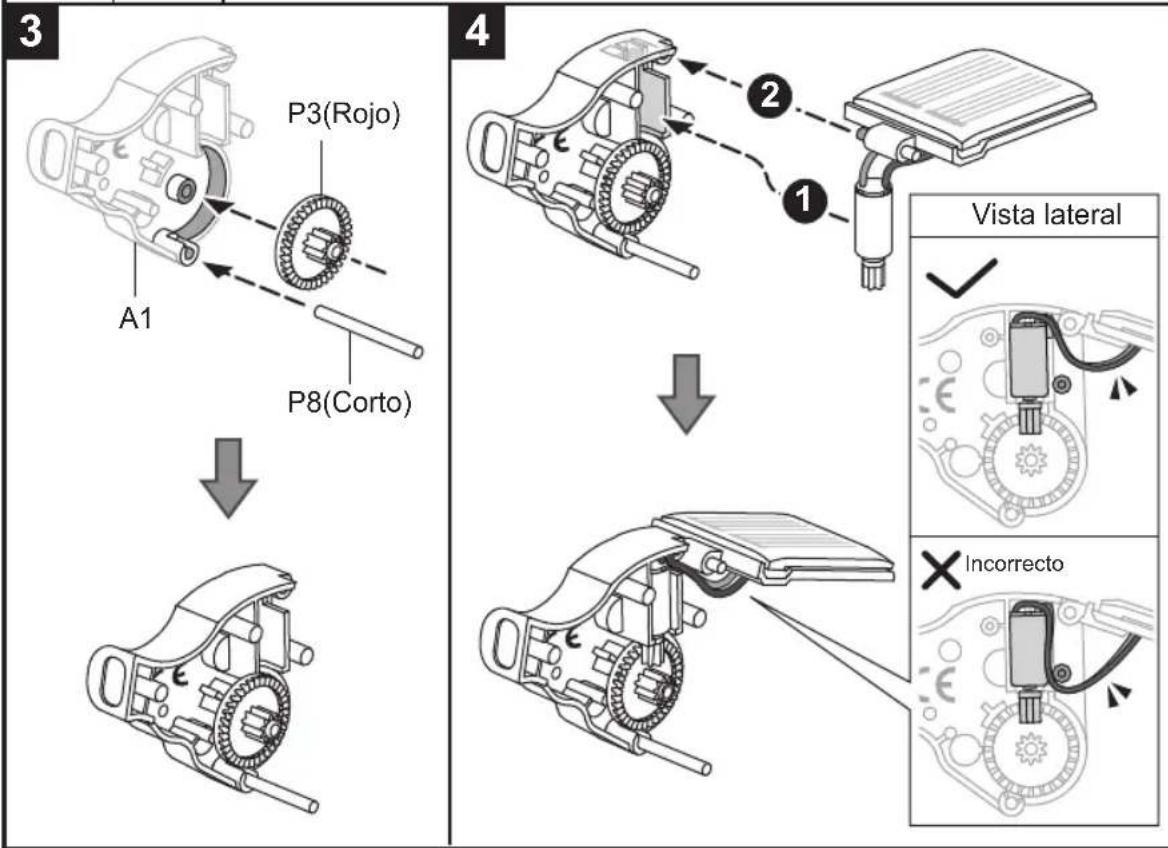

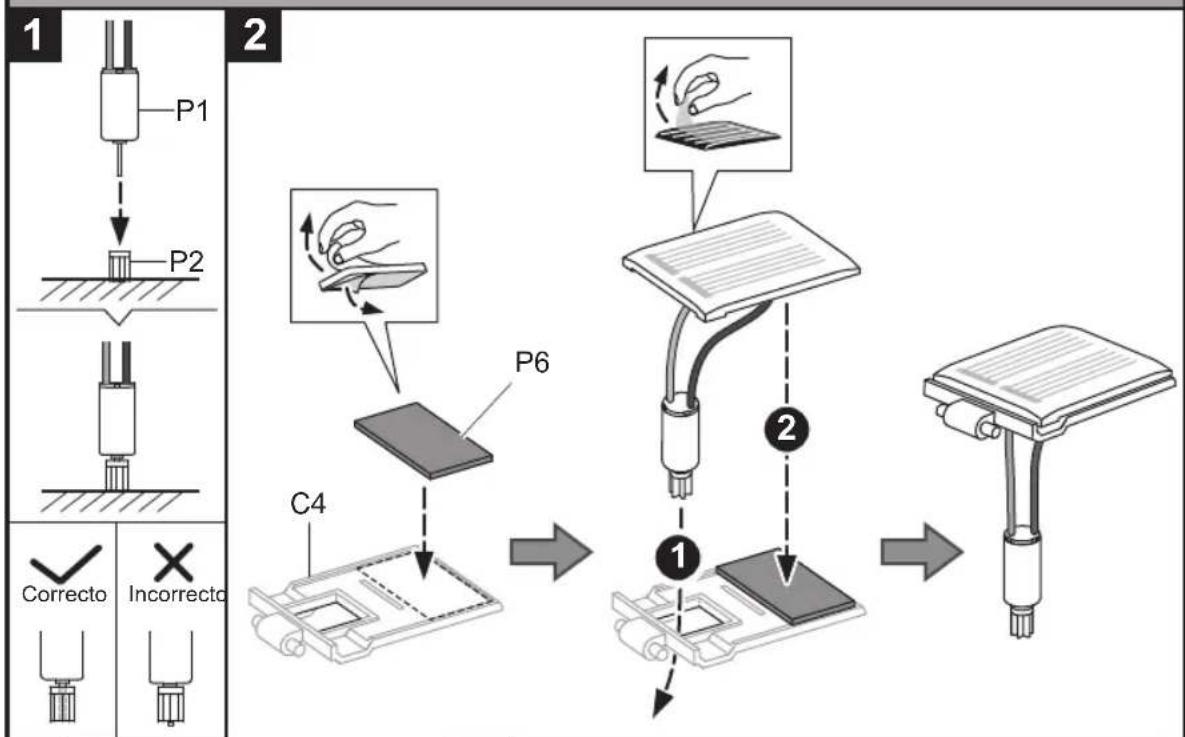

Ensamble mecánico

Utilice su dedo para sostener las piezas (como se muestra a continuación), puede ayudar en el ensamble de las piezas.

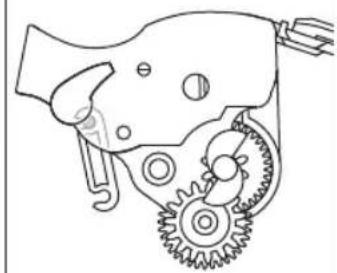

Vista lateral

Corte las rebabas antes de ensamblar.

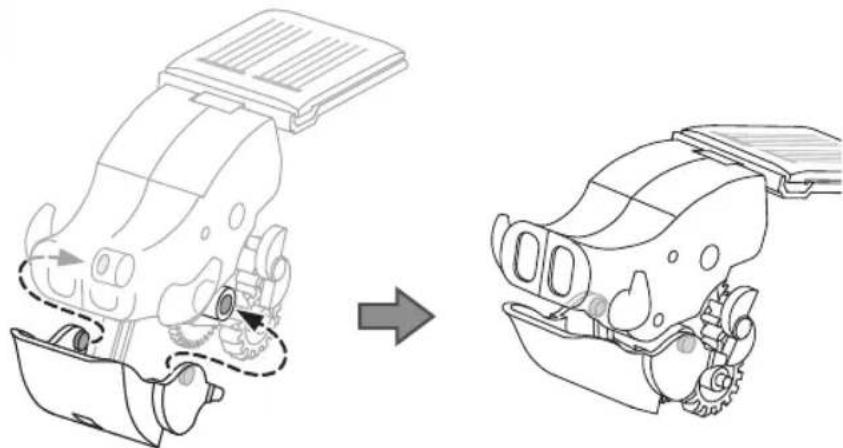

9

Coloque como se muestra en la imágenes.

14

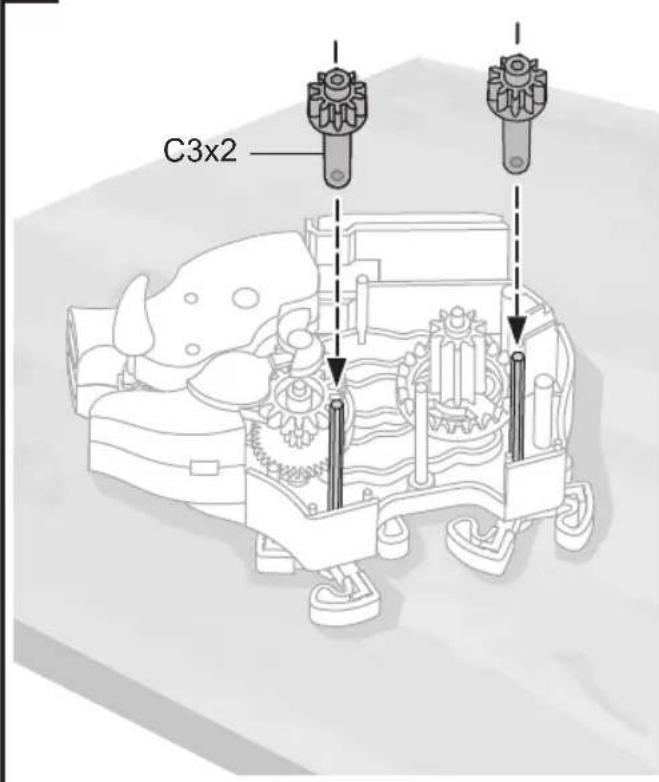

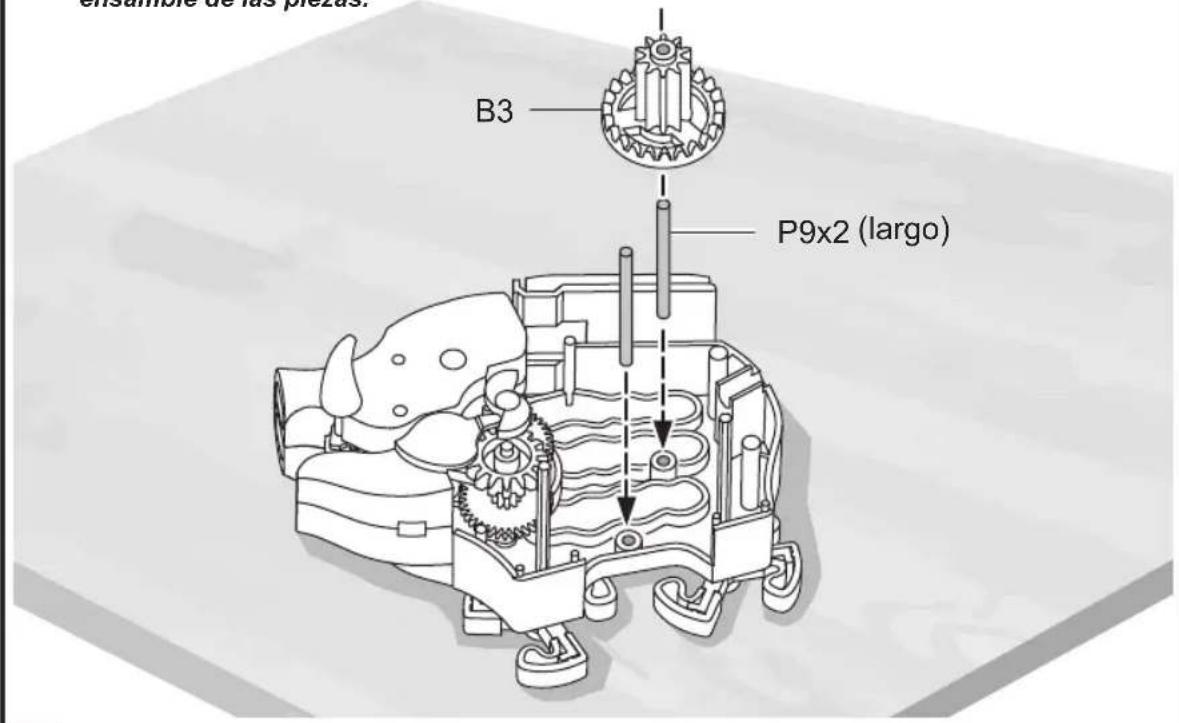

Paso 14 \~ 19 Tenga las piezas ensambladas en la mesa, puede ayudar en el ensemble de las piezas.

15

20

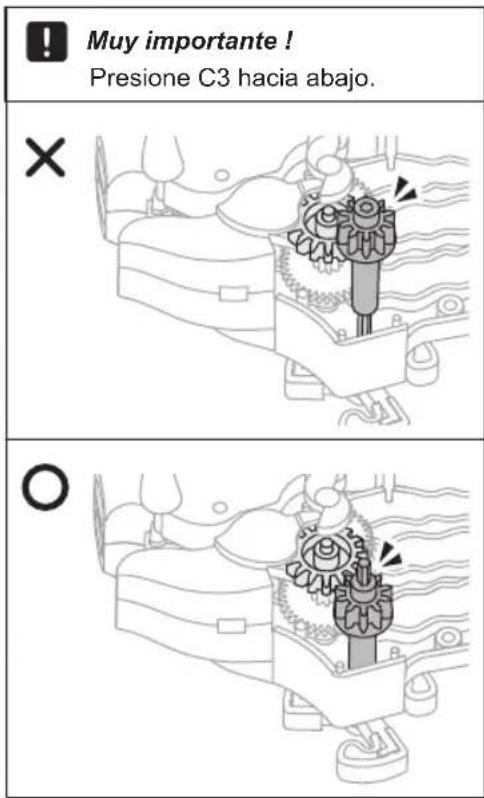

! Muy importante!

Apunte las patas en la dirección que se muestra en la imagen antes de insertar en el eje.

23 Funcionando
