| Tipo de producto | Juguete robótico educacional ensamblable |
| Marca | Steren |
| Modelo | K-900 |
| Alimentación | 9 V CC (batería cuadrada no incluida) |
| Conectividad | Bluetooth |
| Aplicación móvil | Steren K-900 (descargable desde Google Play) |
| Control | Manual (flechas) y programable por secuencias |
| Componentes incluidos | Broche para batería, terminal de 2 tornillos, capacitor cerámico 100 nF, capacitor electrolítico 47 µF 25 V, cables dupont, regulador de voltaje, conector hembra de 4 pines para Bluetooth, mini puente (jumper), bases para CI de 8 y 6 pines, kit de tornillos (30 mm) y tuercas para motores, piezas plásticas para diseño |
| Herramientas necesarias | Desatornillador, pegamento (silicón) |
| Dimensiones aproximadas | 15 x 10 x 8 cm |
| Peso aproximado | 250 g (sin batería) |
| Materiales | Plástico y componentes electrónicos |
| Edad recomendada | A partir de 8 años (bajo supervisión de un adulto) |
| Supervisión adulta | Recomendada para niños |
| Limpieza | No usar líquidos abrasivos; limpiar con paño seco |
| Seguridad | No conectar cables dañados; evitar goteras y salpicaduras; operación sujeta a condiciones de interferencia |
| Reparabilidad | Diseñado para ensamblaje; piezas reemplazables (no se especifican repuestos) |
| Condiciones de operación | Temperatura ambiente, evitar humedad |
| Indicador Bluetooth | LED parpadea durante vinculación; fijo cuando conectado |
| Modos de uso | Manual (flechas) y secuencias programadas |
| Incluye manual | Sí, en formato PDF |
Preguntas frecuentes - K-900 Steren
Preguntas de los usuarios sobre K-900 Steren
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Juguete en formato PDF gratis! Encuentra tus instrucciones K-900 - Steren y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. K-900 de la marca Steren.
MANUAL DE USUARIO K-900 Steren
Manual de instrucciones
V0.1/0421N
Antes de utilizar el producto, lea cuidadosamente este instructivo para evitar cualquier mal funcionamiento.
La información presentada sirve únicamente como referencia sobre el producto. Debido a actualizaciones pueden existir diferencias. Consulte nuestra página web www.steren.com para obtener la versión más reciente de este manual.
PRECAUCIONES
- Se recomienda que si el producto es utilizado por niños, sea bajo la supervisión de un adulto.
- No utilice líquidos abrasivos para limpiarlo.
- No use ni almacene el kit en lugares donde existan goteras y salpicaduras.
- No conecte los cables si están dañados.
"La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada".
CONTENIDO
1 Broche para batería
Terminal de 2 tornillos
C2 Capacitor cerámico
100NF
Cables dupont
U2 Regulador de voltaje
C1 Capacitor
electrolítico 47uF
25 V
J3 Conector hembra de 4 pines para Bluetooth
Mini puente (jumper)
Base para CI de 8 y 6 pines
Kit de tornillos
(30 mm) y
tuercas para
motores
HERRAMIENTAS NECESARIAS (no incluidas)
Desatornillador Pegamento (silicón)
Ponga atención en las muescas de colocación
Fija los componentes a la tarjeta con soldadura. Asegúrate de colocarlos en la posición correcta.
ENSAMBLE BÁSICO
- Inserta las piezas T en el chasis como se muestra en la imagen.
- Coloca los motores entre las piezas T y asegúralos con tornillos de 30 mm y tuercas. Después coloca las llantas.
-
Coloca la placa de circuito sobre el chasis.
-
Afloja un poco los tornillos de la terminal y conecta los cables del broche para batería. Vuelve a apretar los tornillos.
-
Conecta los cables dupont en los conectores y fija el extremo contrario con soldadura a los motores. Para evitar que los cables queden sueltos, puedes usar silicón.
Utiliza las diferentes piezas plásticas para crear tus propios diseños.
INSTALACIÓN DE LA APLICACIÓN
Insgresa a Google Play para descargar e instalar la app Steren K-900.
Nota: Para la realización de este instructivo se utilizó un dispositivo con sistema operativo Android 6.0 y aplicación Steren K-900. La presentación y el procedimiento pueden variar según la versión de la aplicación.
VINCULACIÓN
- Conecta una batería de 9 V. El indicador en el módulo Bluetooth encendera y apagará rápidamente.

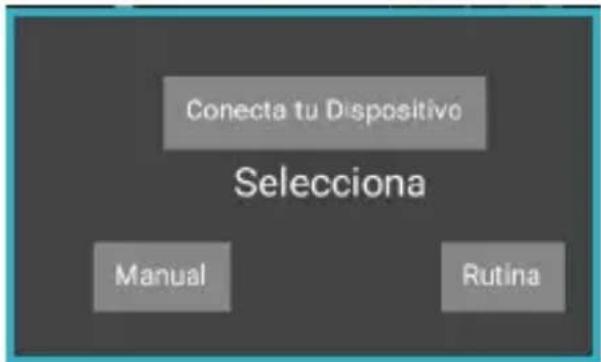

- Activa el Bluetooth en tu dispositivo móvil. Ingresa a la aplicación y elije la opción Comenzar.
- Pulsa la opción Car Trainer.
- Elije la opción Conecta tu dispositivo. A continuación pulsa Steren K-900 para vincular tu dispositivo con el robot.
- Espera algunos segundos. Si la vinculación fue exitosa la aplicación regresará al menú anterior y el indicador Bluetooth en el robot quedará fijo y encendido.
MODO DE USO
Una vez enlazado tu dipositivo móvil, puedes elegir entre el control manual o una serie de movimientos predeterminados.
Modo manual
Presiona las flechas para controlar los movimientos del robot manualmente.
Nota: Si observas que las llantas giran en sentido contrario invierte la conexión de los cables dupont.

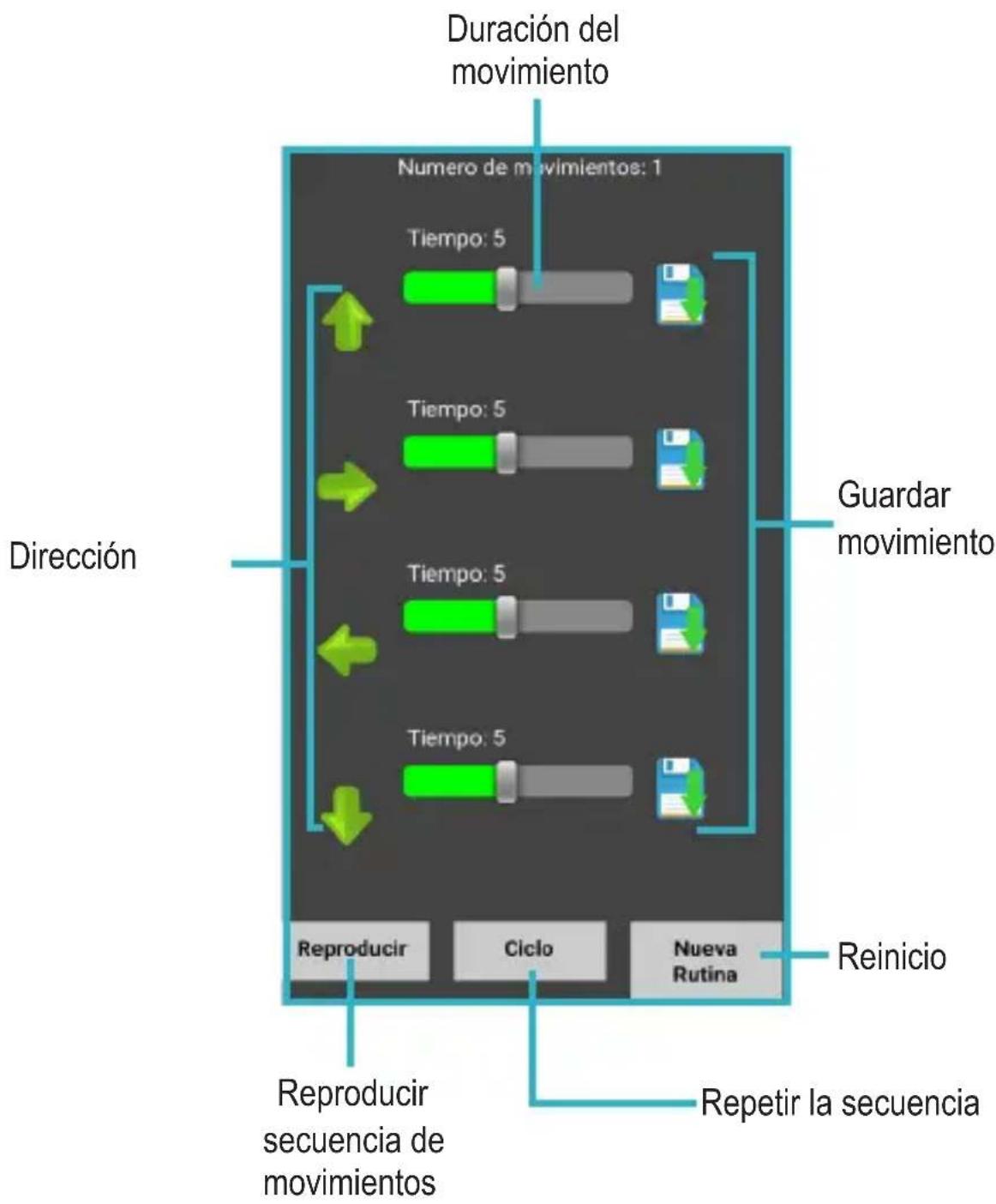

Crea secuencias predeterminadas de movimientos.
ESPECIFICACIONES
Alimentación: 9 V --- (batería cuadrada) no incluida
Las especificaciones pueden cambiar sin previo aviso.
Marca : Steren
Modelo : K-900
Categoría : Juguete
