MANUAL DE USUARIO RHR 150 DAITSU

4.1 DESCRIPCIÓN.... 11

4.2 CONDICIONES DEL BY-PASS 11

4.3 SEGURIDAD ANTI-HIELO.... 11

5 INSTALACIÓN 12

5.1 GENERALIDADES.... 12

5.2 POSICIÓN DE LA UNIDAD 12

5.3 MONTAJE EN TECHO....13

5.4 MONTAJE EN MURO 15

6 ORIENTACIÓN BOCAS....17

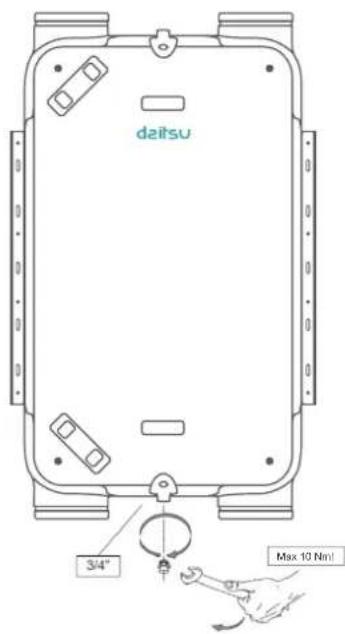

7 CONEXIÓN DE LA EVACUACIÓN DE CONDENSADOS.... 19

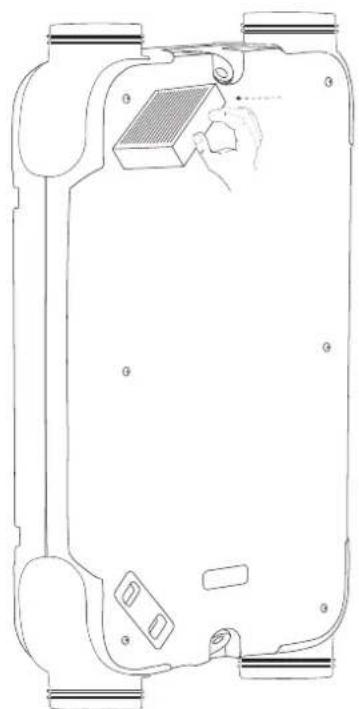

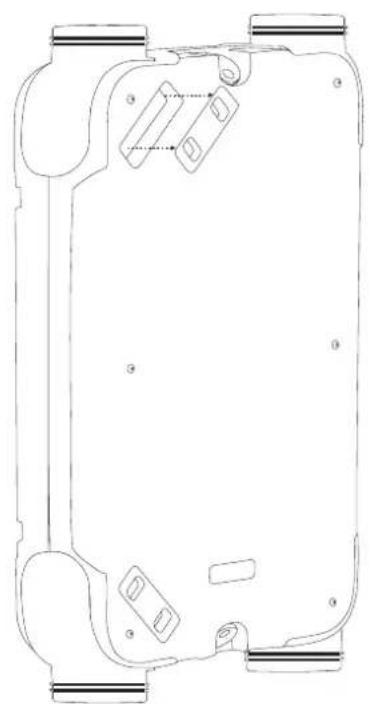

8 CAMBIO DE FILTROS 20

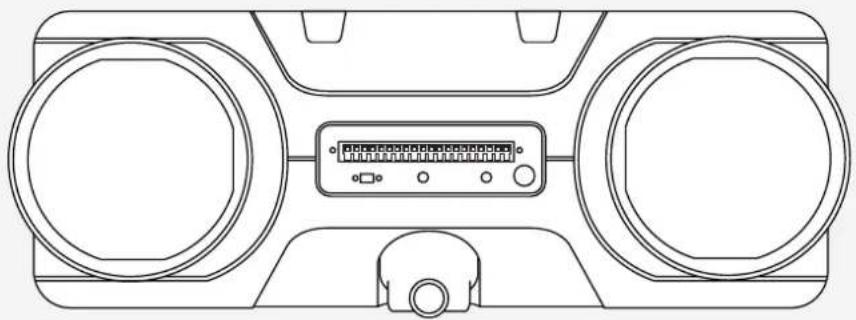

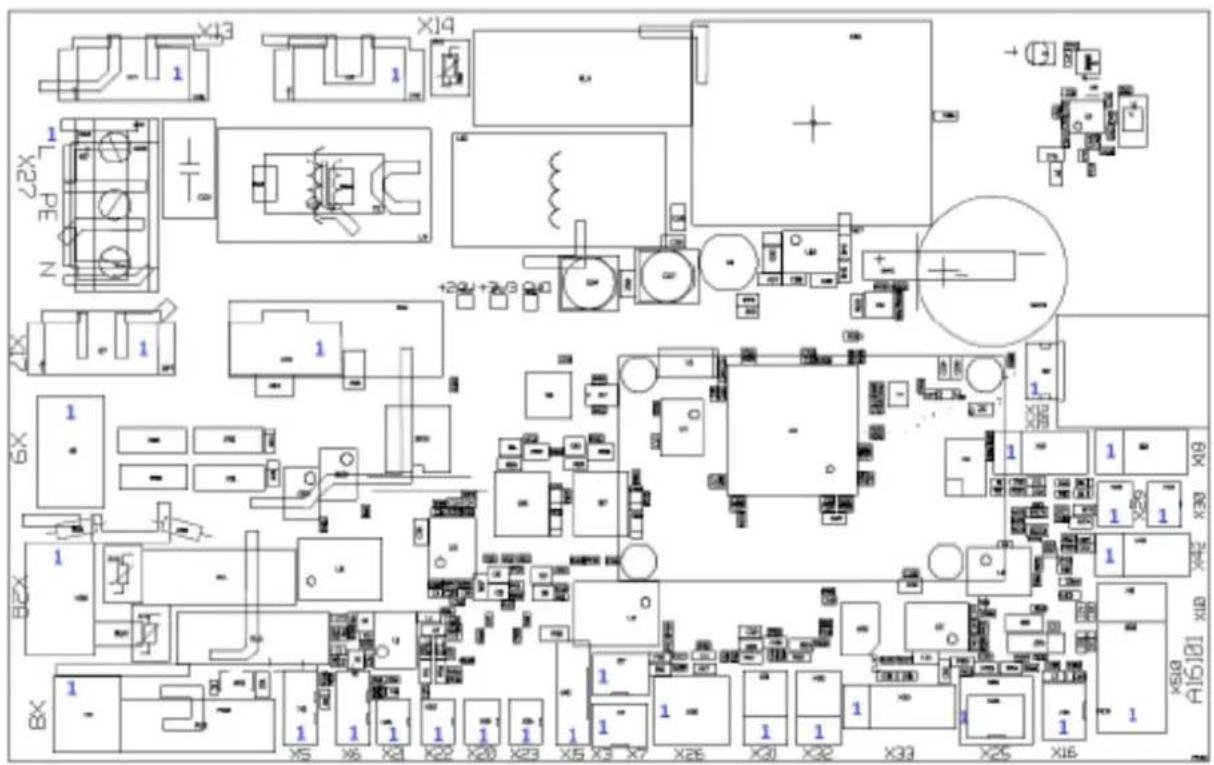

9 CONEXIÓN ELÉCTRICA 21

9.1 CONEXIÓN A LA RED DE ALIMENTACIÓN 21

10 MONITORIZA TU VIVIENDA - SONDAS / CONTROLES INALÁMBRICOS 23

11 CONECTIVIDAD SMART 24

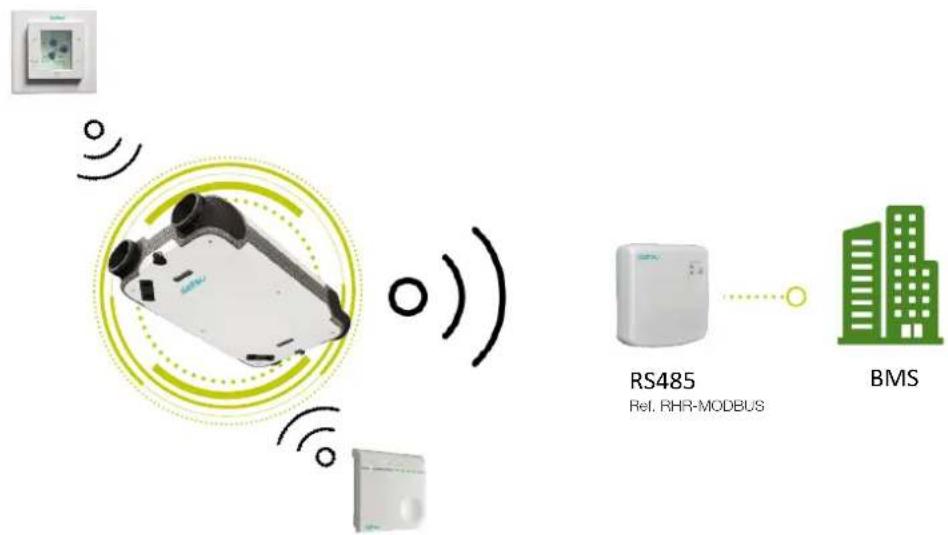

11.1 MODBUS - RS485 24

12. MANTENIMIENTO 25

12.1 MANTENIMIENTO DE LOS FILTROS (PARA EL USUARIO) 25

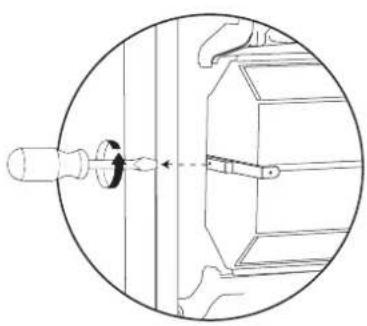

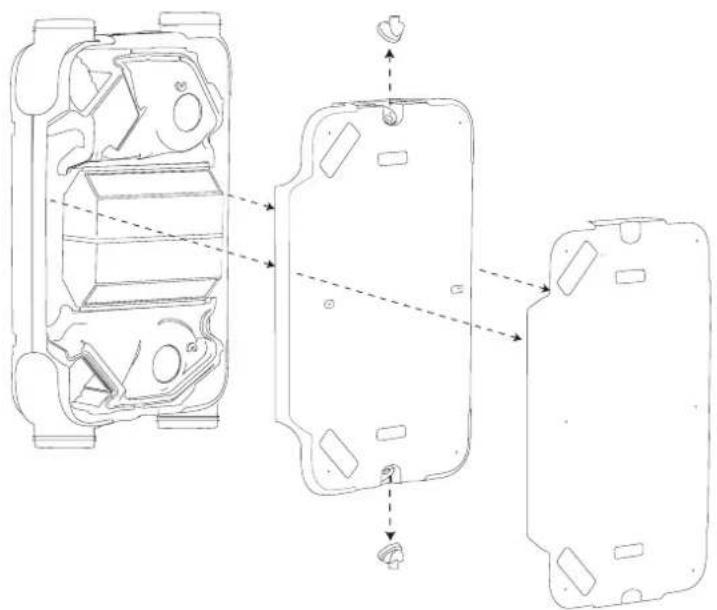

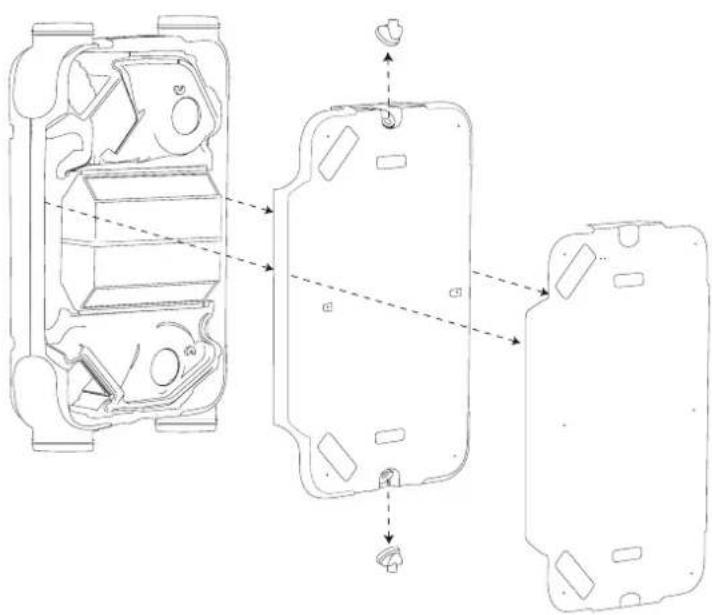

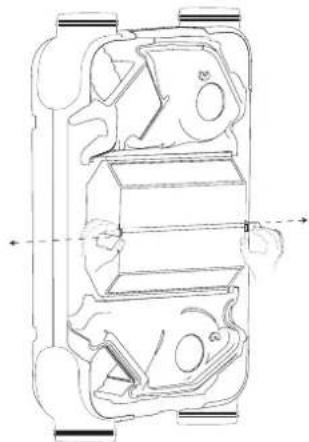

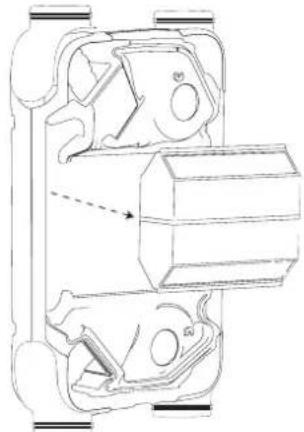

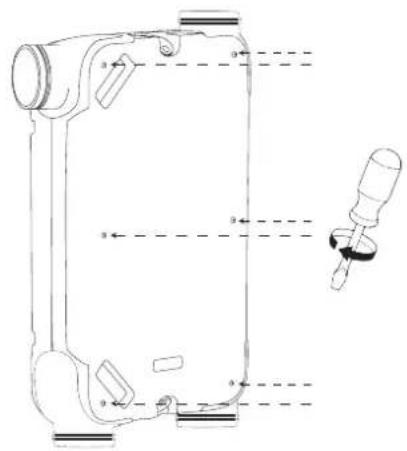

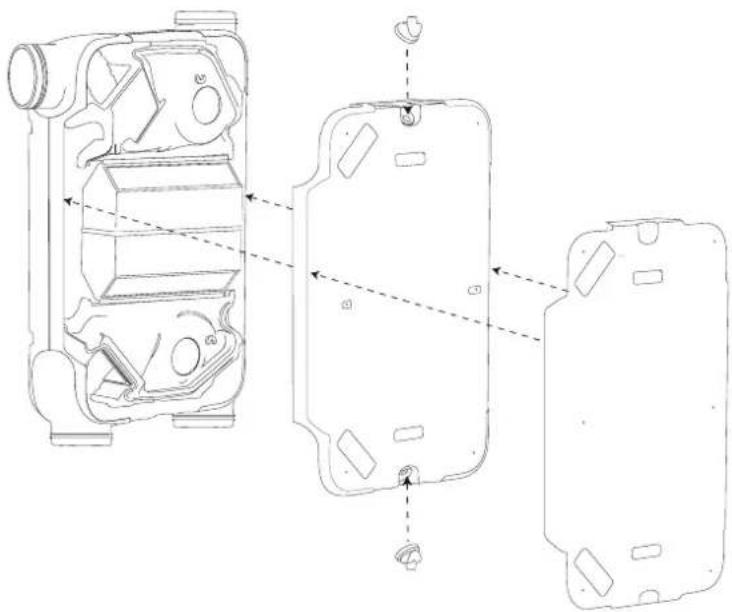

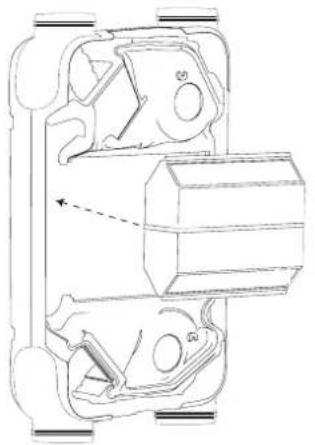

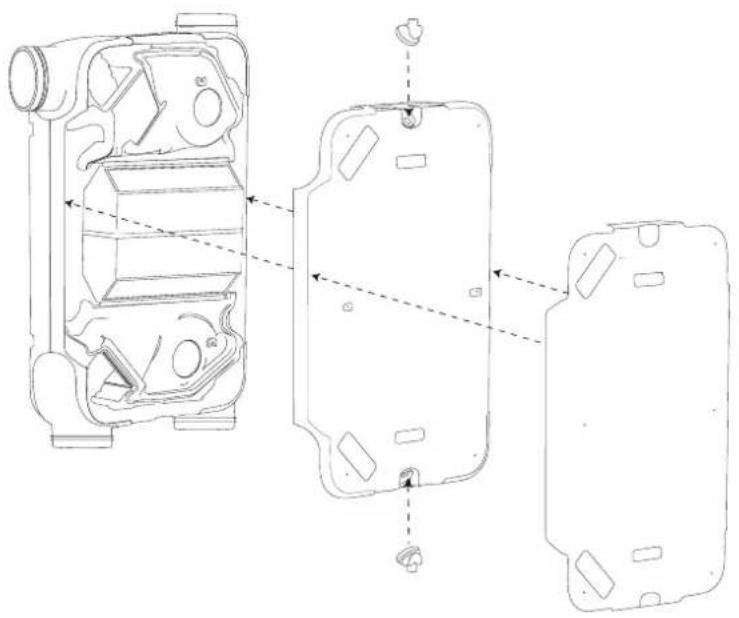

12.2 MANTENIMIENTO DEL INTERCAMBIADOR (PARA EL INSTALADOR).... 26

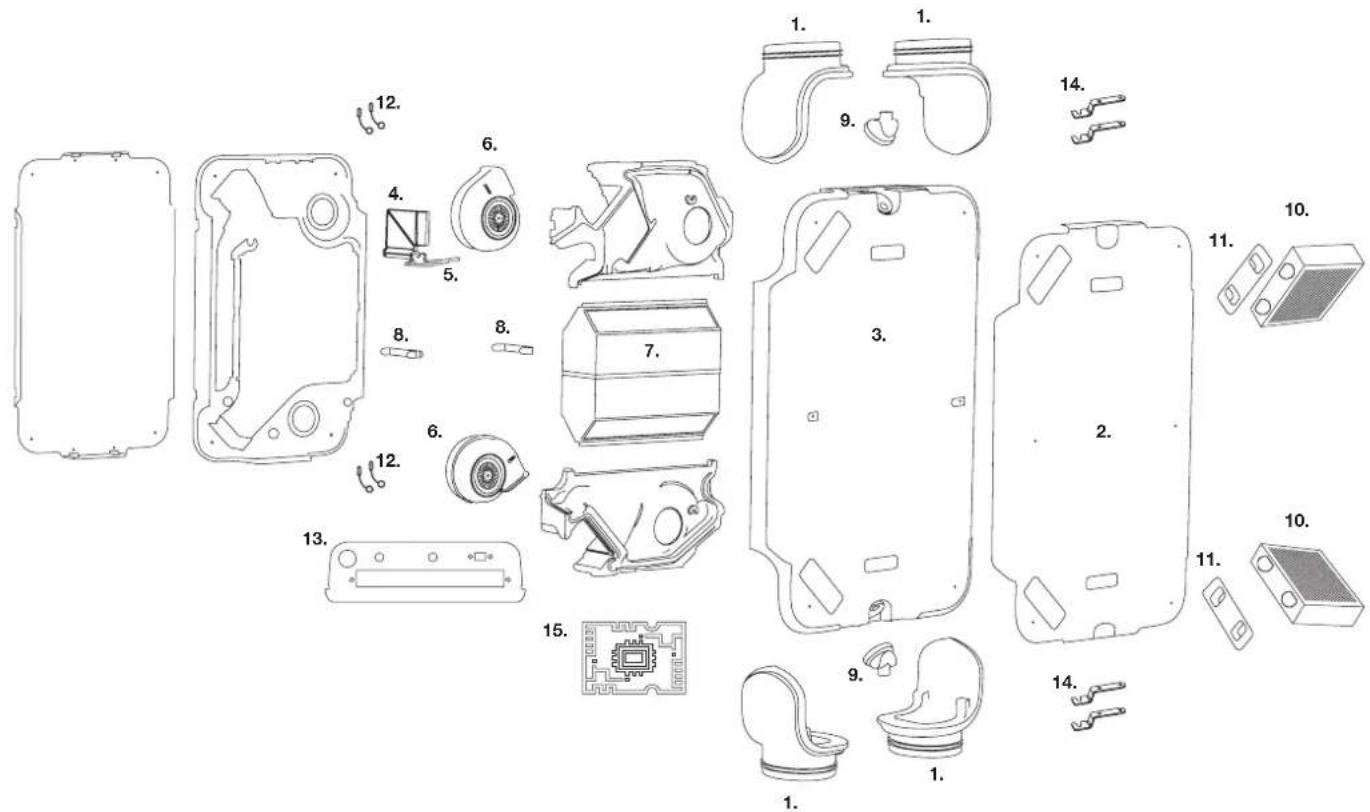

12.3 VISTA DEL DESPIECE Y DESCRIPCIÓN 28

1 ENTREGA

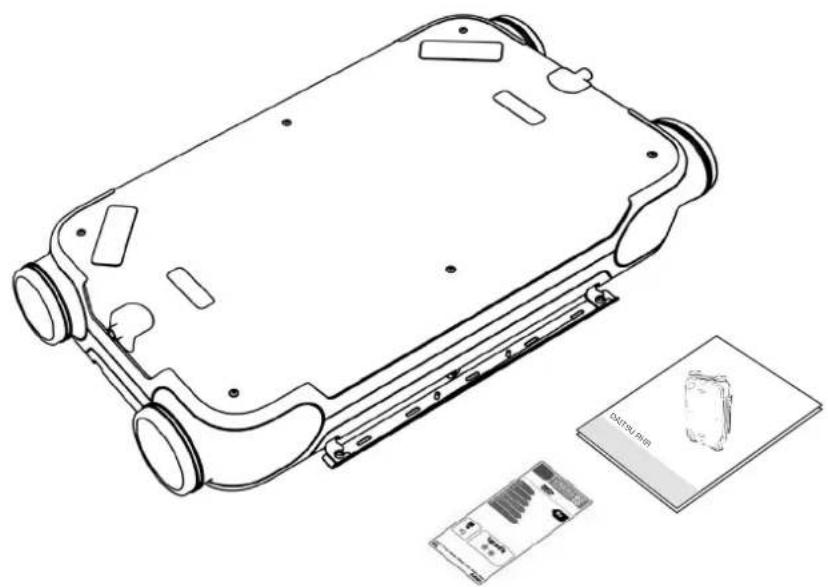

1.1 CONTENIDO DE LA ENTREGA

Antes de empezar la instalación de la Unidad VMC Doble Flujo con Recuperación de la Energía Térmica, usted debe controlar si se ha entregado completo e intacto.

El contenido de la entrega de la Unidad VMC DF DAITSU RHR150/200 se compone de los siguientes elementos:

1. Unidad VMC DF con Recuperación de le Energía Térmica DAITSU RHR150/200 / DAITSU RHR150/200 Entálpico
2. Manual de instalación
3. Etiqueta Ecodesing
4. Guias de instalación
5. Bolsa con silentblocks y tornillos

Equipo entregado sin mando de regulación [ver apartado 1.2 para ver los accesorios opcionales]

* En caso de que la Unidad se haya entregado con algún defecto visible, como por ejemplo golpes o ralladuras, o si no están incluidos todos los elementos y accesorios indicados en la anterior lista, póngase en contacto con su proveedor.

La utilización de esta Unidad no está autorizado para las personas, incluidos menores, con las capacidades intelectuales reducidas, con las capacidades físicas limitadas o con la falta de experiencia y de los conocimientos necesarios, a menos que estén bajo la supervisión o que hayan recibido por parte de una persona responsable de su seguridad las instrucciones necesarias de cara a utilizar la Unidad.

En cualquier caso debe realizarse un control sobre los niños para asegurarse de que no jueguen con la Unidad.

1.2 ACCESORIOS OPCIONALES DAITSU RHR

DESCRIPCIÓN IMAGEN CÓDIGO
FILTRO G4 CORSE 65% RHR-FG4
FILTRO F7 ePM1 55% RHR-FF7
FILTRO G4 + F7 CORSE 65% - ePM1 55% RHR-FG4F7
FILTRO DE CARBÓN RHR-FCA
FILTRO F9 ePM1 80% RHR-FF9
FILTRO G4 + F9 CORSE 65% - ePM1 80% RHR-FG4F9
Mando multicontrol inteligente inalámbrico		RHR-CFULL
Sensor inteligente de CO _2 inalámbrico RHR-SCO2
Pasarela de comunicación RF - RS485 RHR-MODBUS

2 APLICACIÓN

La Unidad DAITSU RHR150/200 es una Unidad de Ventilación Mecánica Controlada de Doble Flujo con un recuperador de la Energía Térmica con un rendimiento de hasta el 95%, una capacidad de ventilación máxima de 150 m³/h para el DAITSU RHR150 y capacidad máxima de 200 m³/h para el DAITSU RHR200; con unos ventiladores de bajo consumo de energía para ambos equipos.

Características de la Unidad DAITSU RHR150/200:

• Regulación en continuo de los caudales de aire mediante el cuadro de control.
• Presencia de un indicador del estado de los filtros en la Unidad y posibilidad de indicación del estado de filtros en el selector de posición.
• Nueva regulación anti-hielo inteligente que vigila que la Unidad continúe funcionando de forma óptima incluso con bajas temperaturas. En caso de ser necesario pone en marcha la batería de pre-calentamiento (accesorio Opcional).
• Nivel acústico bajo.
• Equipada de serie de un By-pass con válvula a funcionamiento automático.
• Regulación del flujo constante.
• Ahorro de energía.
• Alto Rendimiento.

El DAITSU RHR150/200 está disponible en 2 versiones:

• DAITSU RHR150/200
• DAITSU RHR150/200 Entálpico

Las presentes instrucciones de instalación sirven tanto para el DAITSU RHR150/200 como para el DAITSU RHR150/200 Entálpico.

El DAITSU RHR150/200 puede instalarse tanto en muro como en techo, con los soportes de fijación estándar incluidos. Para la posición correcta de las conexiones de los conductos y sus dimensiones [ver apartado 3.3].

La Unidad de fábrica vendrá con la versión derecha, se puede modificar en un sencillo paso [ver apartado 3.3].

¡Importante! Para la correcta eficiencia del sistema de ventilacion se recomienda no desconectar la Unidad, salvo para su mantenimiento

3 MODELO

3.1 ESPECIFICACIONES TÉCNICAS

DAITSU RHR150 & RHR150 Entálpico
Tensión de alimentación	230V/ 50 Hz
Grado de protección	IP 40
Dimensiones (l x h x p)	1000 x 600 x 210 mm
Diámetro de conexión	∅ 160
Diámetro de la evacuación de condensados	1/2"
Peso	24 Kg
Clase de filtro	Coarse 65% (G4)
Posición ventilador (de serie)		[2AB6]	[68A4H]		Modo “boost”
Mando multicontrol inteligente inalámbrico (opcional)	0 1 2 3	Máximo
Caudal de ventilación (m3/h)	30 75	100 140 150

DAITSU RHR200 & RHR200 Entálpico
Tensión de alimentación	230V/ 50 Hz
Grado de protección	IP 40
Dimensiones (l x h x p)	1000 x 600 x 210 mm
Diámetro de conexión	∅ 160
Diámetro de la evacuación de condensados	1/2"
Peso	24 Kg
Clase de filtro	Coarse 65% (G4)
Posición ventilador (de serie)	[TX70]	[K238]	[K702]	[C803]	Modo "boost"
Mando multicontrol inteligente inalámbrico (opcional)	0 1 2 3	Máximo
Caudal de ventilación (m3/h)	30 75	100 150 200

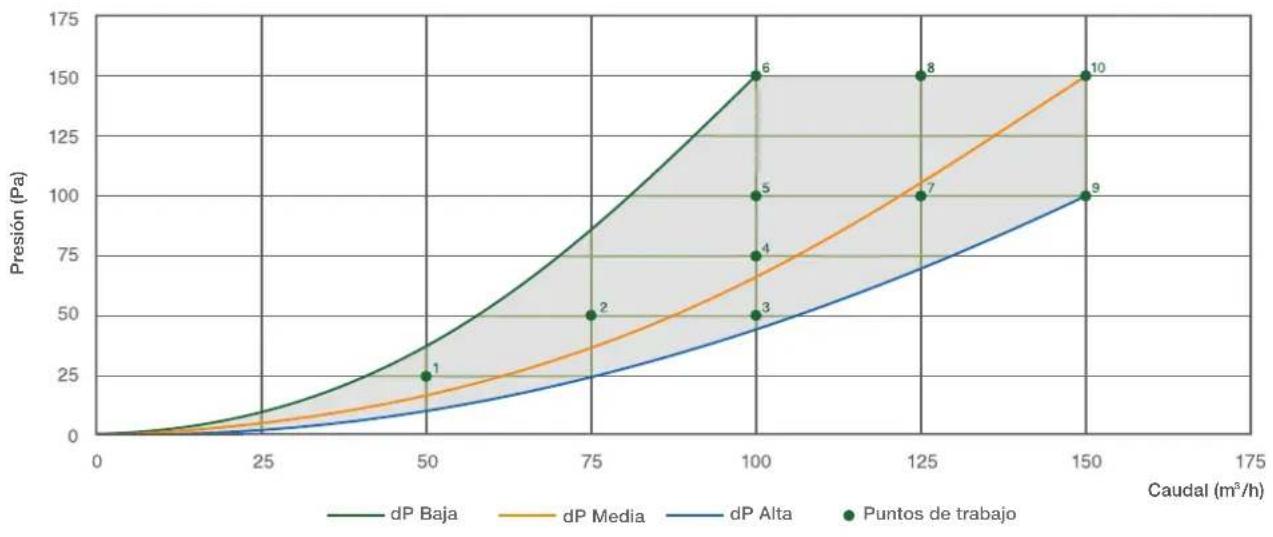

3.2. CURVAS CARACTERÍSTICAS

DAITSU RHR150 & RHR150 Entálpico

Puntos de trabajo CAUDAL (m	^3/h PRESIÓN (Pa) POTENCIA (W) SFP (W/I/s)
1	50 25 9.24 0.67
2	75 50 15.37 0.74
3	100 50 20.55 0.74
4	100 75 24.52 0.88
5	100 100 28.87 1.04
6	100 150 37.62 1.35
7	125 100 37.13 1.07
8	125 150 46.07 1.33
9	150 100 48.14 1.16
10	150 150 58.25 1.40

Nivel acústico DAITSU RHR150 & RHR150 Entálpico

Caudal de ventilación (m3/h)		50 75	100 150
Nivel acústico Lw (A)	Presión estática (Pa)	25	50	50	100	100	150
	Irradiación caja (dB(A))	24	34	38	44	45	49
	Conducto de extracción (dB(A))	28	30	39	42	46	47
	Conducto de insuflación (dB(A))	42	50	53	56	61	64

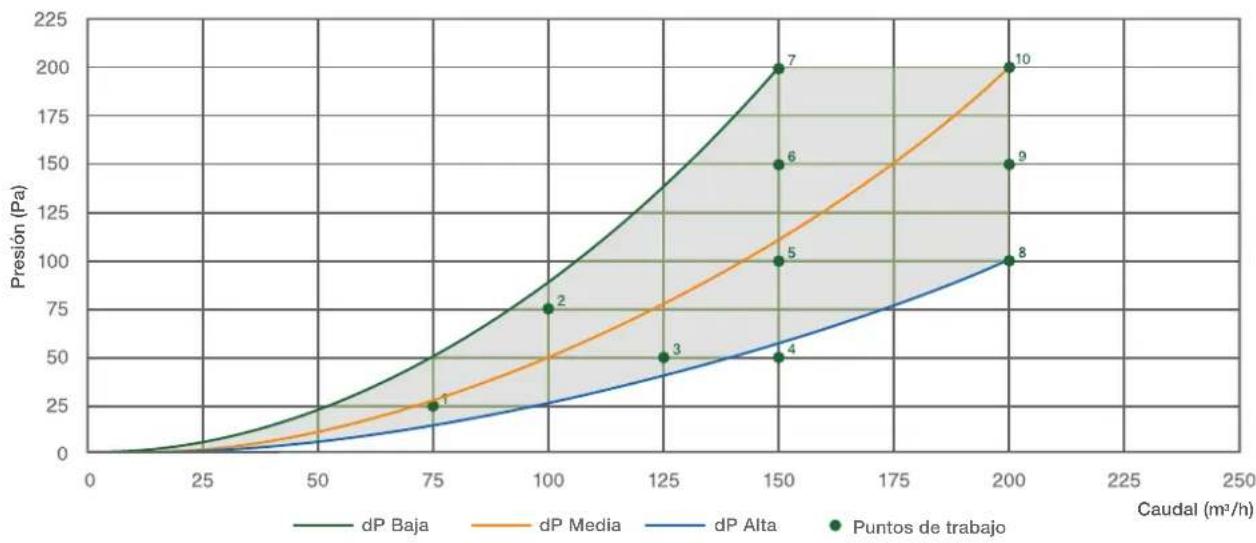

DAITSU RHR200 & RHR200 Entálpico

Puntos de trabajo CAUDAL (m	^3/h PRESIÓN (Pa) POTENCIA (W) SFP (W/l/s)
1	75 25 12.61 0.61
2	100 75 25.31 0.91
3	125 50 29.16 0.84
4	150 50 39.20 0.94
5	150 100 49.65 1.19
6	150 150 60.92 1.46
7	150 200 72.60 1.74
8	200 100 81.33 1.46
9	200 150 93.10 1.68
10	200 200 106.48 1.92

Nivel acústico DAITSU RHR200 & RHR200 Entálpico

Caudal de ventilación (m3/h)		75 125 150 200
Nivel acústico Lw (A)	Presión estática (Pa)	25	50	50	100	150	200
	Irradiación caja (dB(A))	33	42	44	46	51	56
	Conducto de extracción (dB(A))	34	43	45	48	50	57
	Conducto de insuflación (dB(A))	46	51	59	62	65	66

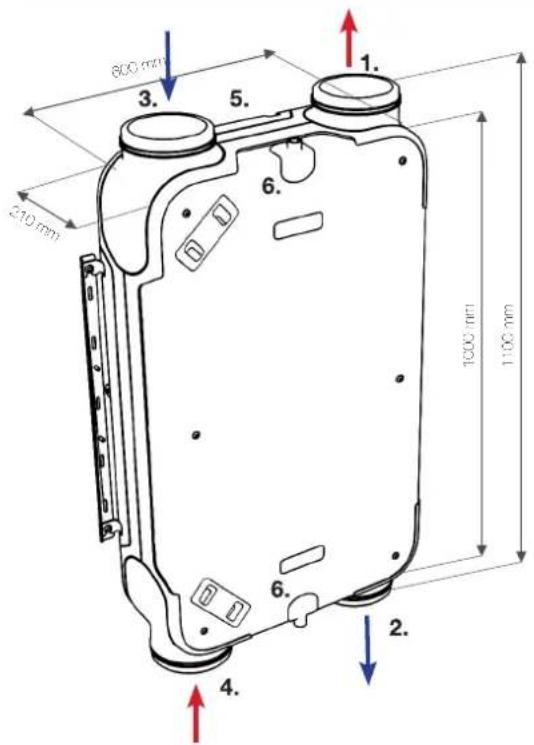

3.3 CONEXIONES Y DIMENSIONES

DAITSU RHR

LEYENDA VERSIÓN ESTÁNDAR*

1	Expulsión aire viciado
2	Insuflación aire nuevo hacia la vivienda
3	Toma de aire nuevo del exterior
4	Extracción del aire viciado del interior de la vivienda
5	Conexión eléctrica
6	Conexión de la evacuación de condensados

*Modelo de flujos de aire versión derecha

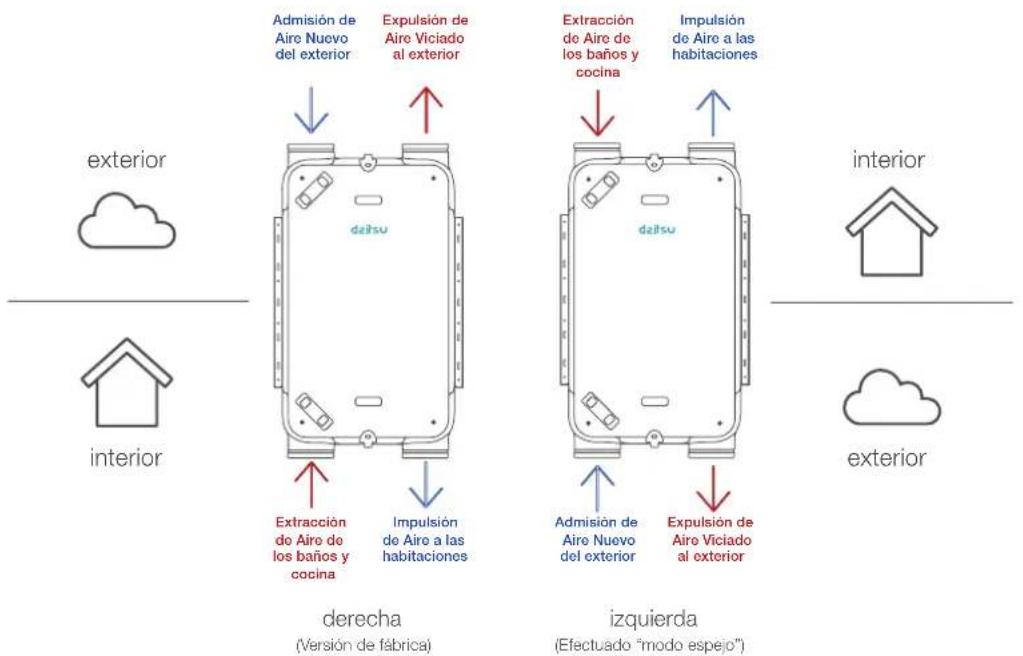

VERSATILIDAD MODO ESPEJO

¡Importante! Para cambiar la posición de fábrica (derecha), sólo debe puentear con cable electrico el pin 9 - 10 y entrará en versión izquierda


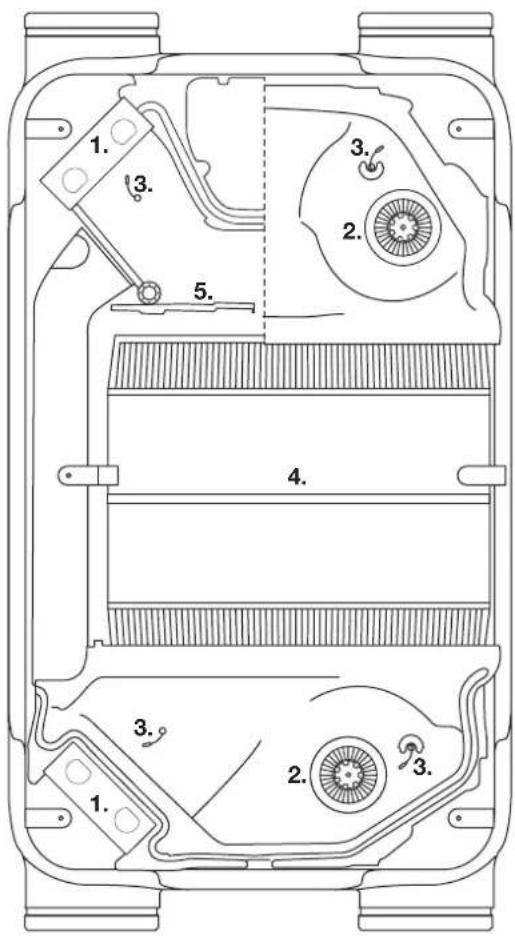

3.4 DESPIECE DE LA UNIDAD

DAITSU RHR

LEYENDA

1	Filtros de altas prestaciones
2	Motores de bajo consumo
3	Sondas de temperatura
4	Intercambiador de alto rendimiento
5	By pass 100% automático

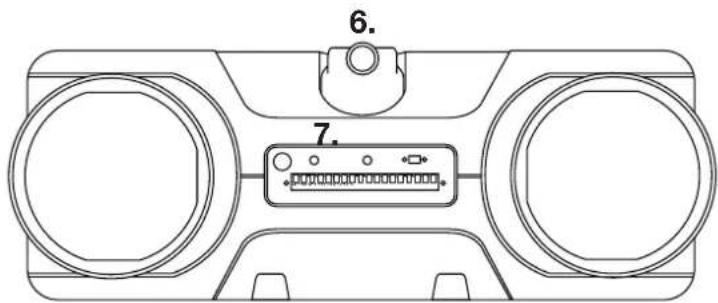

6	Desagüe de condensados orientables
7	Conexiones eléctricas

4 FUNCIONAMIENTO

4.1 DESCRIPCIÓN

La Unidad se entrega lista para conectarse a la alimentación y funciona de forma totalmente automática. El aire viciado extraído del interior traspasa la energía térmica (calorías/frigorías) al aire nuevo proveniente del exterior. De esta forma, se ahorra energía en climatización, ya que el aire nuevo y limpio se insufla en la vivienda con una temperatura suavizada (fresca en verano, templada en invierno).

En función del tipo de mando de regulación utilizado, se puede llegar hasta 5 posiciones de ventilación. El caudal de aire se regula por posición de regulación. La regulación por volumen constante permite que el caudal de aire de los ventiladores de insuflación y extracción se obtenga de forma independiente a la presión del conducto.

4.2 CONDICIONES DEL BY-PASS

El By-Pass montado de serie permite insuflar directamente el aire nuevo del exterior sin que pase por el intercambiador, de forma que se aprovecha la temperatura de confort que pueda haber en un momento determinado en el exterior, como por ejemplo en las noches de verano en que es deseable que pueda entrar el aire fresco del exterior para refrescar el interior de la vivienda (free-cooling).

La válvula del By-Pass se acciona de forma automática cuando se cumplen un cierto número de condiciones (ver tabla siguiente acerca de los valores del By-Pass).

Condiciones compuerta del By-Pass
Válvula del By-Pass abierta	La temperatura exterior es superior a 10°C.La temperatura exterior es inferior a la temperatura interna de la vivienda.
Válvula del By-Pass cerrada	La temperatura exterior es inferior a 10°C.La temperatura exterior es superior a la temperatura interna de la vivienda.

4.3 SEGURIDAD ANTI-HIELO

Para evitar la formación de hielo en el intercambiador cuando hay temperaturas muy bajas en el exterior, el DAITSU RHR150/200 está equipado de una protección anti-hielo.

Las sondas termostáticas miden las temperaturas en el intercambiador y si es necesario se establece un desequilibrio progresivo en el equipo automático. Hasta llegar a -2 grados la Unidad se pararía comprobando cada hora si la temperatura es adecuada para su funcionamiento.

5 INSTALACIÓN

5.1 GENERALIDADES

La instalación debe realizarse conforme:

• Exigencias de calidad de ventilación de las estancias (CTE HS3 – RITE 2007).
• Exigencias de calidad para una ventilación equilibrada de las viviendas (CTE HS3).
• Prescripciones para la ventilación de las estancias y viviendas (CTE HS3).
• Disposiciones de seguridad para las instalaciones de baja tensión.
• Prescripciones para la conexión de evacuaciones a alcantarillado en las estancias y viviendas.
• Eventuales prescripciones complementarias de Empresas de distribución de energía locales.
• Prescripciones de instalación de la Unidad DAITSU RHR150/200.

5.2 POSICIÓN DE LA UNIDAD

El DAITSU RHR150/200 puede fijarse directamente en muro o en techo gracias a los soportes de fijación incluidos para este fin.

¡Advertencia! Según el peso de la Unidad, la instalación de la Unidad debe ser realizada siempre por 2 personas.

Para obtener un resultado sin vibraciones, es necesario utilizar como superficie de suspensión un muro o techo con una masa mínima de 200kg/m². No es suficiente con que la pared o techo sea de hormigón o con estructuras metálicas. En éstos casos, serán necesarias medidas suplementarias como un refuerzo mediante doble placa o con soportes suplementarios. Conviene tener en cuenta los siguientes puntos:

• La Unidad debe estar puesto a nivel, tanto en longitud como en anchura.
• El espacio de instalación debe elegirse de cara a que se pueda efectuar una buena evacuación de condensados, con un sifón y un desnivel para el agua de condensación.

¡Advertencia! Vigilar que la pendiente de evacuación de los condensados no sea positiva, ni paralela hacia la Unidad.

¡Advertencia! La Unidad solo está diseñado para un montaje en muro o techo. No instalarlo nunca directamente en el suelo.

• El espacio de instalación debe estar resguardado de la intemperie y el hielo.
• Vigilar que haya suficiente espacio alrededor y debajo de la Unidad para asegurar que se pueda realizar correctamente el cambio o limpieza de filtros así como el mantenimiento de la Unidad

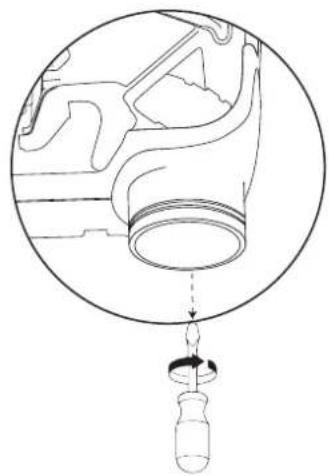

5.3 MONTAJE EN TECHO

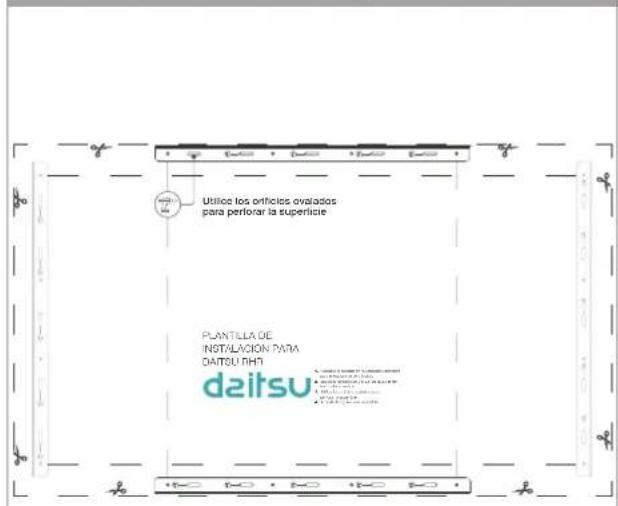

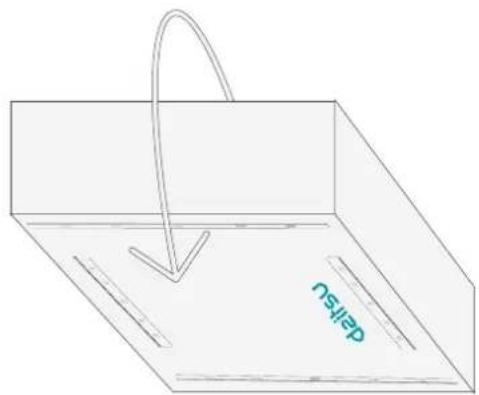

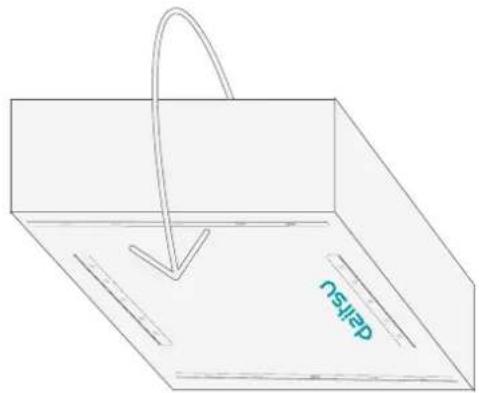

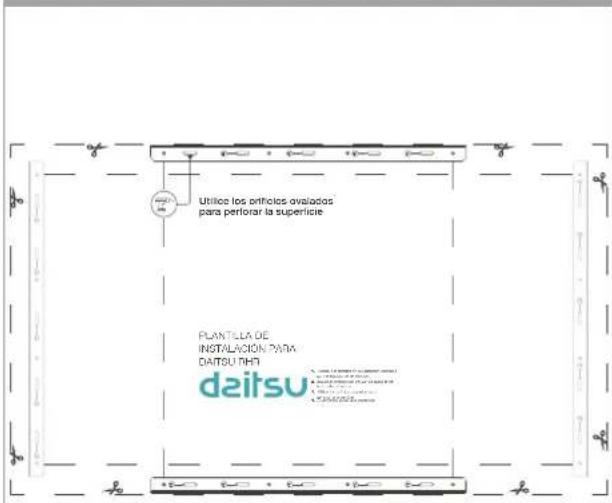

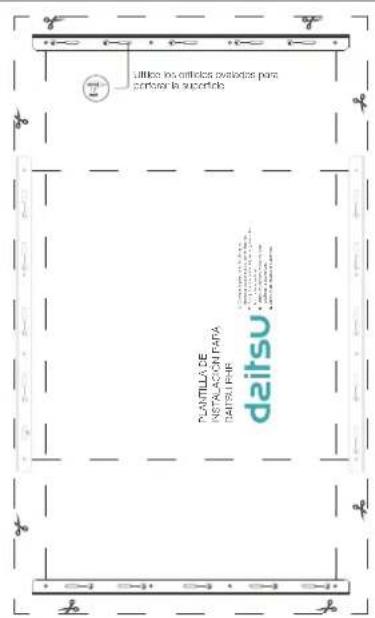

1 Utilizar la plantilla de instalación, ubicada en el dorso de caja

2 Marcar la zona donde se colocaran los soportes de fijación con la ayuda de la plantilla de instalación.

Lateral Largo Lateral Corto

En caso de no utilizar la plantilla, se deben dejar de forma paralela los soportes de fijación a 630mm de distancia en los laterales largos (versión estándar) y 1.035mm de distancia en los laterales cortos.

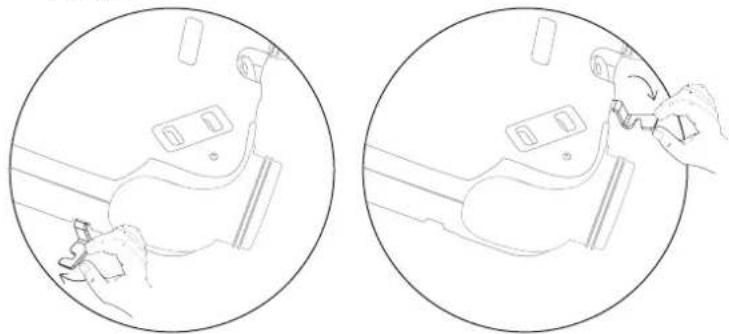

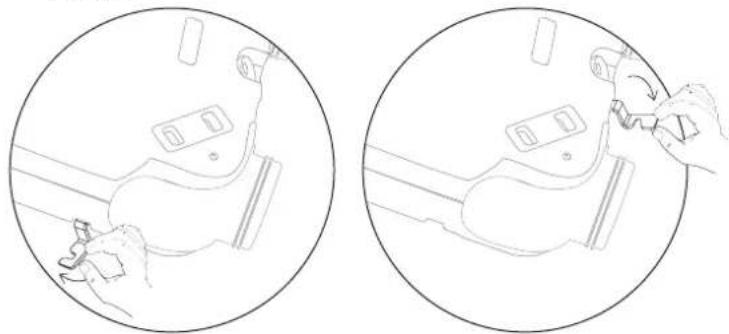

La Unidad viene por defecto, con los Ganchos Silentblock colocados en el lateral largo.

Para cambiarlo al lateral corto debe seguir los siguientes pasos:

2.1 Desatornillar los Ganchos Silentblock.

2.2 Cambiarlos los Ganchos Silentblock al lateral corto, respetando el mismo sentido.

2.3 Atornillar los Ganchos Silentblock en la nueva posición deseada.

3 Perforar la superficie marcada y atornillar los soportes de fijación a través de los orificios ovalados.

Lateral Largo Lateral Corto

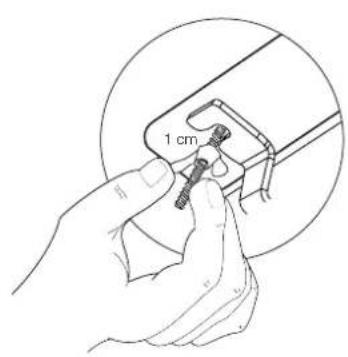

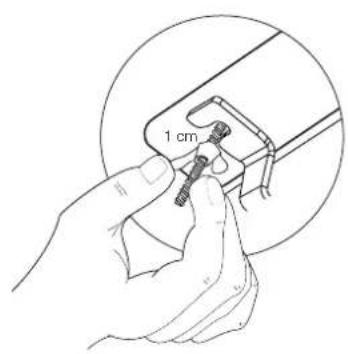

4: Aflojar las palometas y dejar 1 cm de espacio.

Colocar encima de la guía y deslizar hasta encajar con la varilla roscada.

Apretar las palometas.

1 Utilizar la plantilla de instalación, ubicada en el dorso de caja

2 Marcar la zona donde se colocaran los soportes de fijación con la ayuda de la plantilla de instalación.

Lateral Largo Lateral Corto

En caso de no utilizar la plantilla, se deben dejar de forma paralela los soportes de fijación a 630mm de distancia en los laterales largos (versión estándar) y 1.035mm de distancia en los laterales cortos.

La Unidad viene por defecto, con los Ganchos Silentblock colocados el el lateral largo.

Para cambiarlo al lateral corto debe seguir los siguientes pasos:

Desatornillar los Ganchos Silentblock.

Cambiarlos los Ganchos Silentblock al lateral corto, respetando el mismo sentido.

2.3 Atornillar los Ganchos Silentblock en la nueva posición deseada.

3 Perforar la superficie marcada y atornillar los soportes de fijación a través de los orificios ovalados.

Lateral Largo Lateral Corto

4: Aflojar las palometas y dejar 1 cm de espacio.

Colocar encima de la guía y eslizar hasta encajar con las palometas.

Apretar las palometas.

Para cambiar el sentido por defecto de la bocas debe seguir los siguientes pasos:

1 Retirar las tapas de los filtros.

3 Retirar la tapa exterior y el polipropileno frontal de la Unidad, dejando el interior al descubierto.

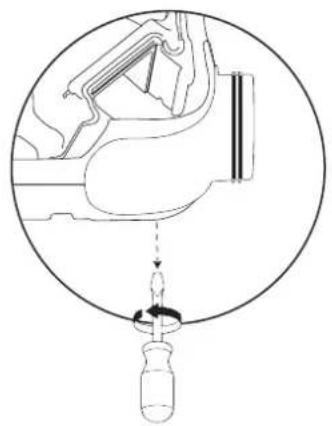

4 Desatomillar la boca por la parte posterior.

7 Atornillar nuevamente la boca por la parte posterior.

8 Colocar la tapa exterior e interior de la Unidad.

9 Atornillar la tapa exterior.

10 Colocar nuevamente las tapas de los filtros.

7 CONEXIÓN DE LA EVACUACIÓN DE CONDENSADOS

El DAITSU RHR150/200 debe siempre estar provisto de una evacuación de condensados. El agua de condensación debe evacuarse.

El raccord de conexión de la evacuación de condensados de rosca 3/4" macho (no incluido con la Unidad) debe ser atornillado por el instalador en el depósito de condensados de la Unidad.

¡Importante! Utilizar siempre un raccord desmontable de evacuación de condesados entre el sifón y la Unidad para su correcto mantenimiento

El conducto de evacuación de condensados puede estar montado debajo. El instalador puede ajustar la evacuación de condensados en la posición deseada. La evacuación debe terminar en el nivel de agua del sifón.

Utilizar un conducto de evacuación de condensados de un diámetro de 32mm.

Vigilar especialmente en el caso de montaje en techo, que la evacuación de condensados se sitúe por debajo del nivel del DAITSU RHR150/200.

¡Atención! Solo se conecta un desagüe de condensados, el otro desagüe debe permanecer cerrado con el tapón. En el caso del Daitsu RHR150/200 Entálpico los 2 desagües deben estar cerrados con dos tapones, no es necesario conectar al desagüe de condensados.

8 CAMBIO DE FILTROS

1 Retirar la tapa de los filtros. Estirar del filtro hacía afuera.

3 Colocar el filtro nuevo en la ranura y empujarlo. Colocar nuevamente la 4 lapas de los filtros.

9 CONEXIÓN ELÉCTRICA

(Solo para la categoría PREMIUM gama Daitsu RHR)

9.1 CONEXIÓN A LA RED DE ALIMENTACIÓN

La instalación eléctrica debe satisfacer correctamente a las normas correspondientes.

¡Advertencia! Los ventiladores y el circuito de regulación funcionará a 230V. Si se realizan trabajos de manipulación o mantenimiento, la Unidad debe estar sin tensión desconectado de la red.

COLORES IDENTIFICATIVOS DE LA MANGUERA

MARRÓN Línea
AZUL Neutro
VERDE / AMARILLO Tierra

Tarjeta integrada de control inteligente.

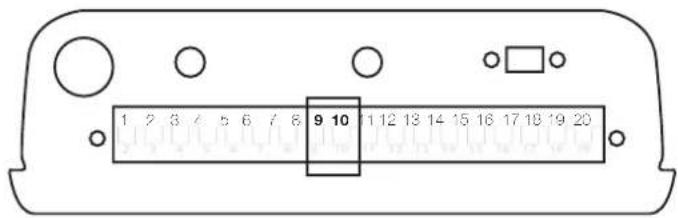

NUMERACIÓN Y DESCRIPCIÓN DE PINES CONECTORES

CONECTOR	DESCRIPCIÓN	PLACA
PIN 1	Entrada domótica 10 v	X-26
PIN 2	Entrada Domótica 0V	X-26
PIN 3	Entrada contacto seco domótica	X-25
PIN 4	Entrada contacto seco domótica	X-25
PIN 5	Previsión sonda exterior pozo canadiense	Previsión
PIN 6	Previsión sonda exterior pozo canadiense	Provisión
PIN 7	Salida señal postcalentamiento 10V	X-16
PIN 8	Salida señal postcalentamiento 0V	X-16
PIN 9	Modo espojo NAVNC	X-32
PIN 10	Modo espejo NAVNC	X-32

CONECTOR DESCRIPCIÓN PLACA
PIN 11 Sin uso
PIN 12 Común selector 3V V1 230V X-9
PIN 13 Selector 3V V2 X-9
PIN 14 Selector 3V V3 X-9
PIN 15 Salida precalentamiento 230V X-17
PIN 16 Salida precalentamiento Tierra X-17
PIN 17 Salida precalentamiento Neutro X-17
PIN 18 Salida 230V Cemar Actuador pozo Canadiense X 28
PIN 19 Salida 230V Abrir Actuador pozo Canadienso X-28
PIN 20 Salida Neutro Actuador pozo Canadiense X-28

10 MONITORIZA TU VIVIENDA - SONDAS / CONTROLES INALÁMBRICOS

¡Cuida de tu Salud y la de los tuyos, monitorizando la Calidad del Aire de tu hogar!

La Unidad Daitsu RHR puede disponer de distintos accesorios (opcionales) inalámbricos:

• Sonda CO ,inalámbrica
• Mando inteligente inalámbrico

Daitsu RHR Sondas/Mando Control (opcionales)

Mando inalámbrico RHR-CFULL
Sonda CO2inalámbrica RHR-SCO2

El Mando Daitsu RHR-CFULL inalámbrico inteligente se comunica mediante RF (radio frecuencia) con la Unidad de ventilación pudiendo optar por 5 posiciones de velocidad de caudal distintas enlazadas con la unidad. Es una interfaz de usuario e instalación para supervisar y configurar la unidad de recuperación de calor conectada. Dispone de multiples funciones conectadas con la Unidad.

La Sonda Daitsu RHR-S CO₂ inalámbrica controla el nivel de CO₂ del aire interior de la vivienda. Mide el CO₂ de las estancias de la vivienda y envia sus mediciones vía RF (radio frecuencia) a la Unidad Daitsu RHR. La Unidad podrá reaccionar y variar el caudal de ventilació adecuado para garantizar la calidad del aire interior de acuerdo a la información de la sonda.

11 CONECTIVIDAD SMART

11.1 MODBUS - RS485

» El dispositivo Daitsu RS485 (RHR-MODBUS) se conecta al sistema de gestión del edificio (BMS) mediante cableado, en lenguaje Modbus tanto para la lectura como la escritura de los datos. Recoge la información de las unidades Daitsu RHR y de las sondas y mandos inalámbricos compatibles que estén enlazados a esta unidad de ventilación.

12. MANTENIMIENTO

12.1 MANTENIMIENTO DE LOS FILTROS (PARA EL USUARIO)

La revisión de los filtros es recomendable hacerse cada tres meses. Los filtros deben limpiarse cada seis meses y deben remplazarse como mínimo una vez al año.

¡Atención!

El equipo no debe ponerse en marcha nunca sin filtros

1 Retirar la tapa de los filtros.

2 Estirar del filtro hacía afuera.

3 Aspirar el filtro para quitar la suciedad.

4 Colocar el filtro nuevo en la ranura y empujarlo.

5 Colocar nuevamente las tapas de los filtros.

12.2 MANTENIMIENTO DEL INTERCAMBIADOR (PARA EL INSTALADOR)

1 Retirar la tapa de los filtros.

2 Estirar del filtro hacía afuera.

5 Desatornillar y retirar ángulo de soportación izquierdo.

4 Retirar la tapa exterior y el polipropileno frontal de la Unidad, dejando el interior al descubierto.

6 Separar las lenguetas de sujeción para sacar el intercambiador.

7 Sacar el intercambiador. Limpiar con agua 8

Retirar con cuidado el intercambiador; en él aún puede quedar una pequeña cantidad de agua de condensación.

9 Colocar nuevamente el intercambiador en su sitio.

10 Colcocar el ángulo de soportación y atornillar nuevamente.

11 Colocar la tapa exterior e interior de la Unidad.

12 Atornillar la tapa exterior.

13 Colocar nuevamente los filtros. Colocar nuevamente las tapas de los

12.3 VISTA DEL DESPIECE Y DESCRIPCIÓN

N° Descripción del artículo DAITSU RHR150/200
1	Bocas Orientables 4 unidades
2	Tapa delantera 1 unidad
3	Polipropileno frontal 1 unidad
4	Válvula By-Pass 1 unidad
5	Motor válvula By-Pass 1 unidad
6	Ventilador de bajo consumo 2 unidades
7	Intercambiador de alto rendimiento 1 unidad
8	Lengüetas de sujeción 2 unidades
9	Desagüe de condensados orientables 2 unidades
10	Filtro de altas prestaciones 2 unidades
11	Tapa de Filtro 2 unidades
12	Sonda de temperatura 4 unidades
13	Chapa de conexiones	1 unidad
14	Silentblock	4 unidades
15	Placa de conexión electrónica	1 unidad

Marqués de Sentmenat 97

08029 Barcelona

www.eurofred.es
