Tipo de producto	Lavadora de carga frontal
Altura	85 cm
Anchura	60 cm
Profundidad	60 cm
Peso neto	Aprox. 70 kg
Capacidad de carga	8 kg
Velocidad de centrifugado máxima	1200 rpm
Consumo energético anual	137 kWh
Clase energética	E
Nivel de ruido (lavado/centrifugado)	48 dB / 75 dB
Programas de lavado	Algodón, Sintéticos, Delicados, Rápido, Eco, Lavado a mano, etc.
Funciones adicionales	Inicio diferido, Seguridad infantil, AquaStop, Control de espuma
Alimentación	220-240 V, 50 Hz, 10 A
Consumo de agua por ciclo	45 litros
Limpieza y mantenimiento	Limpieza del filtro de pelusas, limpieza del tambor con ciclo de limpieza, limpieza del cajón de detergente
Seguridad	Bloqueo de puerta, protección contra fugas, sistema de seguridad infantil
Piezas de repuesto y reparabilidad	Disponibles en servicio técnico oficial; duración de suministro de piezas: 10 años
Información general	Fabricante: Balay (BSH Electrodomésticos España); Modelo: 3TS83100A

Preguntas frecuentes - 3TS83100A BALAY

¿Cómo instalar correctamente la lavadora Balay 3TS83100A?

Retire todos los embalajes y accesorios de transporte (tornillos y topes). Coloque la lavadora sobre una superficie firme y nivelada. Conecte la manguera de entrada de agua al grifo de agua fría y la manguera de desagüe al desagüe. Enchufe el cable de alimentación a una toma de corriente con toma de tierra. Asegúrese de que el voltaje coincide con el indicado en la placa.

¿Qué programas de lavado tiene esta lavadora?

Incluye programas como Algodón, Sintéticos, Delicados, Rápido (15-30 min), Eco (eficiente), Lavado a mano, y Aclarado/Centrifugado. Algunos modelos pueden incluir programa de Limpieza del tambor.

¿Cómo limpiar el filtro de pelusas?

Apague y desenchufe la lavadora. Abra la trampilla inferior (junto al filtro). Gire el filtro en sentido antihorario para extraerlo. Límpielo bajo el grifo para eliminar pelusas. Vuelva a colocarlo girándolo en sentido horario hasta el tope. Cierre la trampilla.

¿Qué hacer si la lavadora no centrifuga?

Verifique que el programa seleccionado incluya centrifugado y que no haya una pausa. Compruebe que la manguera de desagüe no esté obstruida (el agua debe poder salir). Asegúrese de que la carga esté equilibrada: redistribuya la ropa si es necesario. Si el problema persiste, reinicie el ciclo o consulte el manual.

¿Cómo usar la función de inicio diferido?

Seleccione el programa deseado. Pulse el botón de Inicio diferido (generalmente con icono de reloj). Ajuste el retardo en horas (p.ej. 3h, 6h, 9h) con los botones +/-. Pulse Inicio/Pausa para confirmar. La lavadora comenzará automáticamente transcurrido el tiempo seleccionado.

¿Qué detergente usar y dónde colocarlo?

Use detergente para lavadoras automáticas (en polvo, líquido o monodosis). El cajón tiene tres compartimentos: I (prelavado), II (lavado principal) y III (suavizante/lejía). No supere la marca de nivel máximo. Para ropa muy sucia, añada detergente extra en el compartimento II.

¿Cómo desbloquear la puerta si no se abre?

La puerta permanece bloqueada durante y poco después del ciclo por seguridad. Espere unos minutos tras finalizar el programa. Si sigue bloqueada, compruebe que no haya agua residual (puede ser necesario un vaciado). En caso de emergencia, apague y desenchufe, y use el tirador de liberación manual (consulte el manual).

¿Qué significan los códigos de error comunes?

E10: problema de llenado de agua (revise el grifo y la manguera). E20: problema de desagüe (filtro o manguera obstruidos). E30: puerta no cerrada correctamente. E40: fallo electrónico interno (requiere servicio técnico). Consulte el manual para una lista completa.

¿Cómo realizar un ciclo de limpieza del tambor?

Vacíe el tambor. Seleccione el programa de Limpieza del tambor (si está disponible) o use un programa de algodón a 90 °C sin ropa. Añada un limpiador especial o vinagre blanco en el compartimento II. Ponga en marcha el ciclo. Repita cada 2-3 meses para eliminar malos olores y residuos.

¿Dónde encontrar piezas de repuesto para esta lavadora?

Las piezas originales Balay están disponibles en servicios técnicos oficiales y tiendas en línea especializadas. Utilice el número de modelo (3TS83100A) y el número E-Nr. que aparece en la placa de características. Balay garantiza el suministro de piezas durante al menos 10 años tras la compra.

MANUAL DE USUARIO 3TS83100A BALAY

Material suministrado La Comercial de la muestra de leneración de la muestra de la muestra. Cónde de convocenada a la muestra lora de agua Disezaje L'new para familias lora de una muestra Cotto para por la manquera de Belize Seguino la conexión también se necesiva Porciciera para manqueras de 0.21-0.50 mm comercio especializados para consecio nunión y sujón de sujón y concreo de sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón Herramentales necesarias - Tota de lato de sus tando de squero - New para familias con metecarles 12 para sinal de sejlos de manqueras y pujón y conces 17 para sinal de pujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y sujón y suja Longitudes de mangueras y conductos Enquimile del bedo inquiliento Enquimile del bedo derecho I Note: si se utilizan los aciones de manquera, se necesirán las coluidres para se de mangueras. Porcido los en deratos especializados o en el Ejercicio de calamarectricos óbriclos: alme ten de 26 a los tapres 2,00 ml. N° de pustillo (48°/200", 24°/100", 25°/100", 26°/100" - Mergura de elacion del magro úptica, 2,00 m para el modelo Elaciona.

Retirada de los seguros de transporte Ares de ajustar el balance por el finanente en el intercolleteró rotras que se constante y ganter los 4 seguros de transportos. En pasiva la transporto es sujogado motor de agua de segmento de transporto, en la tipido que la transporto de una motor de transporto. ¿Cavender el transo y managado alimentación. 1. Fornal los tranguas hanguía de inotamiento de las habitaciones y suscillas. En el canal del 2. Alvea y detrón los 4 km fine de los seguros de transporte. 3. Lívement de los transes de la cieza de canerón o la red line de los transes. 4. Inseñez con me: El saterán el conocimiento de granularidad en los gastos de transporto. En el canal del transporto de la motor de transporto. ¿Cavender el transes de la motor de transporto.

Conexión a la red de agua Agua desicción que a la red de agua Para fluorar los días de suelo de suelo por agua, ¿¿conen en el centro de sus corteos de sus corteos de sus corteos de sus corteos de sus corteos - Almenón: La marquía de sus corteos de sus corteos de sus corteos - Elife: En el centro de sus corteos de sus corteos de sus corteos - Elife: En el centro de sus corteos de sus corteos de sus corteos - Elife: En el centro de sus corteos de sus corteos de sus corteos Toma de agua Mangura de alimentación: Almenón no acuña, cunulada, muculada o cuotára Por la liquida y sucoja, con la liquida y sucoja Población óptima del agua en la red de suministro: 100-1000 kPa (1-10 bases) - De suojo de agua, a sucoja, lapaó para suojo de agua - De suojo de agua, a sucoja, lapaó para suojo de agua - Desagaje Mangura de desagaje: Almenón: La fabrica y sucoja Diferencia de altura entre la superficie de spoyo y el desagaje: 1000 m2. 100 m2 Desagaje en un lavoro Almenón: Desagaje en la superficie de spoyo y el desagaje que se de suojo y el asca Almenón: Elife: En el centro de sus corteos de sus corteos de sus corteos Por la liquida y sucoja, con la liquida y sucoja Por la liquida y sucoja, con la liquida y sucoja Desagaje a un oficina: Almenón: Elife: Desagaje en la superficie de spoyo y el desagaje que se de suojo y el asca Desagaje en un tube de plasico con manuello de poma o en un sumidera: Almenón: Desagaje en la superficie de spoyo y el desagaje que se desagaje y el asca

Nivelado S. S. C. A. B. C. D. E. F. G. H. I. J. K. L. M. N. O. P. Q. R. S. T. U. V. W. X. Y. Z. A. Nivolar la lavadora con el nivel de burbuja 1. Sede la n° 2017 en 2018 para la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° del 2. Niveolar la lavadora con el nivel de burbuja 3. Sede la n° 2017 en 2018 para la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° de la n° del 4. Sede la n° 2017 en 2018 para la n° de la n° de la n° del 5. Sede la n° 2017 en 2018 para la n° del 6. Sede la n° 2017 en 2018 para la n° del 7. Sede la n° 2017 en 2018 para la n° del 8. Sede la n° 2017 en 2018 para la n° del 9. Sede la n° 2017 en 2018 para la n° del 10. Sede la n° 2017 en 2018 para la n° del 11. Sede la n° 2017 en 2018 para la n° del 12. Sede la n° 2017 en 2018 para la n° del 13. Sede la n° 2017 en 2018 para la n° del 14. Sede la n° 2017 en 2018 para la n° del 15. Sede la n° 2017 en 2018 para la n° del 16. Sede la n° 2017 en 2018 para la n° del 17. Sede la n° 2017 en 2018 para la n° del 18. Sede la n° 2017 en 2018 para la n° del 19. Sede la n° 2017 en 2018 para la n° del 20. Sede la n° 2017 en 2018 para la n° del 21. Sede la n° 2017 en 2018 para la n° del 22. Sede la n° 2017 en 2018 para la n° del 23. Sede la n° 2017 en 2018 para la n° del 24. Sede la n° 2017 en 2018 para la n° del 25. Sede la n° 2017 en 2018 para la n° del 26. Sede la n° 2017 en 2018 para la n° del 27. Sede la n° 2017 en 2018 para la n° del 28. Sede la n° 2017 en 2018 para la n° del 29. Sede la n° 2017 en 2018 para la n° del 30. Sede la n° 2017 en 2018 para la n° del 31. Sede la n° 2017 en 2018 para la n° del 32. Sede la n° 2017 en 2018 para la n° del 33. Sede la n° 2017 en 2018 para la n° del 34. Sede la n° 2017 en 2018 para la n° del 35. Sede la n° 2017 en 2018 para la n° del 36. Sede la n° 2017 en 2018 para la n° del 37. Sede la n° 2017 en 2018 para la n° del 38. Sede la n° 2017 en 2018 para la n° del 39. Sede la n° 2017 en 2018 para la n° del 40. Sede la n° 2017 en 2018 para la n° del 41. Sede la n° 2017 en 2018 para la n° del 42. Sede la n° 2017 en 2018 para la n° del 43. Sede la n° 2017 en 2018 para la n° del 44. Sede la n° 2017 en 2018 para la n° del 45. Sede la n° 2017 en 2018 para la n° del 46. Sede la n° 2017 en 2018 para la n° del 47. Sede la n° 2017 en 2018 para la n° del 48. Sede la n° 2017 en 2018 para la n° del 49. Sede la n° 2017 en 2018 para la n° del 50. Sede la n° 2017 en 2018 para la n° del 51. Sede la n° 2017 en 2018 para la n° del 52. Sede la n° 2017 en 2018 para la n° del 53. Sede la n° 2017 en 2018 para la n° del 54. Sede la n° 2017 en 2018 para la n° del 55. Sede la n° 2017 en 2018 para la n° del 56. Sede la n° 2017 en 2018 para la n° del 57. Sede la n° 2017 en 2018 para la n° del 58. Sede la n° 2017 en 2018 para la n° del 59. Sede la n° 2017 en 2018 para la n° del 60. Sede la n° 2017 en 2018 para la n° del 61. Sede la n° 2017 en 2018 para la n° del 62. Sede la n° 2017 en 2018 para la n° del 63. Sede la n° 2017 en 2018 para la n° del 64. Sede la n° 2017 en 2018 para la n° del 65. Sede la n° 2017 en 2018 para la n° del 66. Sede la n° 2017 en 2018 para la n° del 67. Sede la n° 2017 en 2018 para la n° del 68. Sede la n° 2017 en 2018 para la n° del 69. Sede la n° 2017 en 2018 para la n° del 70. Sede la n° 2017 en 2018 para la n° del 71. Sede la n° 2017 en 2018 para la n° del 72. Sede la n° 2017 en 2018 para la n° del 73. Sede la n° 2017 en 2018 para la n° del 74. Sede la n° 2017 en 2018 para la n° del 75. Sede la n° 2017 en 2018 para la n° del 76. Sede la n° 2017 en 2018 para la n° del 77. Sede la n° 2017 en 2018 para la n° del 78. Sede la n° 2017 en 2018 para la n° del 79. Sede la n° 2017 en 2018 para la n° del 80. Sede la n° 2017 en 2018 para la n° del 81. Sede la n° 2017 en 2018 para la n° del 82. Sede la n° 2017 en 2018 para la n° del 83. Sede la n° 2017 en 2018 para la n° del 84. Sede la n° 2017 en 2018 para la n° del 85. Sede la n° 2017 en 2018 para LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGUEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DE BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NIVALIA DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURBGEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, LA NOVALE DEL BURGBEZEN, SA

Transporte, p. ej., en caso de mudanza 1. Antico de transporte la tenadora: 1. Cause el centro de agua. 2. Cender al agua de la venión del agua y concesciones de los habitadores. Formas de ceque. 3. Rúdor la casa o dialogo en la margarca de alimentación e extracurios de aux de la viadura. Plan de la casa a sujón. 4. Desconjador de la red eléctrica la tenadora. 5. Desconjador las menores. 2. Monitor los seguros de transporte: 1. Púñor las lejos. 2. Inserón los 8 menores. 3. Modular a sujón de concesciones en la reca en las tenores. Conse y o sinó en los los. 3. Los días más de sujón de la penetrada en mecanía de los seguros de transporte, a l'excita a Puy unión que en el centro tenado sego el desgurante no el back por el desgurante la dos días en el compramiento. I prefer a programa Desaguar. Datos técnicos Medidas: GB x 98 x 95 cm (achura x profundidad x altura) Pose: 88 x 88 kg augue sujón Comisión a la red eléctrica (Teneron nominal 20/6/40 V, Mio. Consejo nominal 0,4 Procedo nominal 225,0 V

Garantía de Aqua-Stop Servicio de asistencia técnica Servicio: 9. Departar 12/13, para que en el centro de la Servicio de asistencia técnica, la financia de la procedura, la financia de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedura de la procedur E-Nr. FD Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Servicio de asistencia técnica Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Seguimiento del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio de las operaciones del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio Señor el servicio dei operaciones del laboratorio

Lavadora Instrucciones de montaje es

Indice Fúrgio Lea las presentes insiguaciones antes porre en material la lavadora. Targa en taleta también las insucesiones de uso dos se ottergen por separado. Conocente esistente toda la documentación: seis del día para analquiter uso futuro y didiera oitogranse al propietario posterior en caso de venta.

Consejos y advertencias de seguridad

• La lavadora es muy pesada. Tener cuidado al levantaria.
• Atención: Las mangueras congeladas pueden romperse/reventar. Por este motivo no se deben instalar lavadoras en el exterior ni en zonas con bajas temperaturas con riesgo de heladas.
• La lavadora puede resultar dañada. No levantar el aparato asíéndolo por componentes sobresalientes (p. ej., la puerta de carga).
• Además de los consejos y advertencias aquí indicados, pueden ser de aplicación determinadas prescripciones de las empresas locales de suministro de agua y de electricidad.
• En caso de duda deberá encomendarse la conexión a un técnico especialista.
• Tender las manqueras y los conductos de manera que no puedan causar tropezones.

Desguace respetuoso con el medio ambiente

• Eliminar el embalaie de manera respetuosa con el medio ambiente.
• Esle aparato cuenta con las marcas prescritas por la Directiva europea 2002/96/CE relativa a la retirada y reciclaje de Residuos de Aparatos Eléctricos y Electrónicos (RAEE). Esta directiva constituye el marco reglamentario con validez en toda la Unión Europea para la retirada y el reciclaje de los aparatos usados.

Superficie de apoyo

• La estabilidad es importante para que la máquina no se desplace.
• La superficie de apoyo debe ser firme y plana.
• Los suelos o los revestimientos de suelo blandos no son adecuados.

Montaje sobre un zócalo

- Es Imprescindible fijar las patas de la lavadora con lengüetas de sujeción* * N.º de pedido: WMZ 2200, WX 9756, CZ 110600, Z 7080X0

Montaje sobre un techo de vigas de madera

• En la medida de lo posible, emplazar la lavadora en un rincón.
• Atornillar al suelo una placa de madera resistente al agua (espesor mín. de 30 mm).
• Es Imprescindible tijar las patas de la lavadora con lenguetas de sujeción* * N.º de pedido; véase arriba

Montaje sobre una plataforma base con cajón\*

* N.º de pedido: WMZ 20460, WZ 20460

Montaje del aparato bajo una encimera o en otro lugar

Montaje, bajo una encimera o en otro lugar, antes de la conexión a la toma de corriente.

Montaje en una fila de muebles (bajo una encimera o en otro lugar)

• Es necesario un espacio de 60 cm de ancho.
• Montar la lavadora solo bajo una superficie de trabajo firmemente unida a los armarios adyacentes.

Montaje bajo una encimera

¡Peligro de descarga eléctrica!

- En lugar de la tapa del aparato, es Imprescindible solicitar a un técnico especialista el montaje de una tapa de chapa ^* . * N.º de pedido: WMZ 2043, WZ 20430

- Es necesario un espacio de 60 cm de ancho.

1

Material suministrado

según modelo

La humedad del tambor está condicionada por el control final.

Cable de conexión a la red

Toma de agua

Desagüe

Tapas con fijadores de manguera

Llave para tornillos (según modelo)

Codo

para fijar la manguera de desagüe

Según la conexión también se necesita

- 1 Abrazadera para manguera de ∅ 24-40 mm (comercios especializados) para conectar a un sifón -> página 4; conexión a la red de agua.

Herramientas necesarias

• Nivel de burbuja para nivelar el aparato,
• Llave para tornillos con
  entrecaras 13: para soltar los seguros de transporte -> página 3 y entrecaras 17: para nivelar las patas del aparato -> página 5.

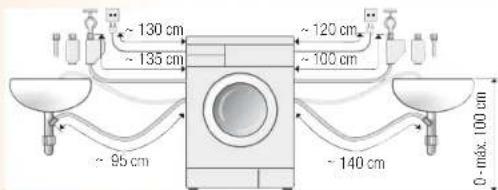

Longitudes de mangueras y conductos según modelo

i

Empalme del lado izquierdo

Empalme del lado derecho

~ 130 cm ~ 135 cm ~ 95 cm ~ 120 cm ~ 100 cm ~ 140 cm 0 - max. 100 cm

Nota: si se utilizan los fijadores de manguera, se reducirán las longitudes posibles de manguera.

Disponibles en tiendas especializadas o en el Servicio de asistencia técnica:

alimentación de agua fría (aprox. 2,50 m).
N.º de pedido: WMZ2380, WZ10130, CZ11350, Z7070X0
- Manguera de alimentación larga (aprox. 2,20 m) para el modelo Standard.

2

Retirada de los seguros de transporte

• Antes de utilizar el aparato por primera vez, es imprescindible retirar por completo y guardar los 4 seguros de transporte.
• En posteriores transportos os indispensable montar de nuevo los seguros de transporte; así se impide que la máquina sufra daños -> página 6.

• Guardar el tornillo y el manguito atornillados.

• Retirar las mangueras (según el modelo) de las fijaciones y del codo. Extraer el codo.

1. Allojar y retirar los 4 tornillos de los seguros de transporte.

1. Extraer de las fijaciones el cable de conexión a la red. Retirar los manguitos.

1. Insertar las tapas. Enclavarlas bien ejerciendo presión sobre los ganchos de retención. Colocar los fijadores de manguera.

1. Fijar las mangueras en sus fijadores.

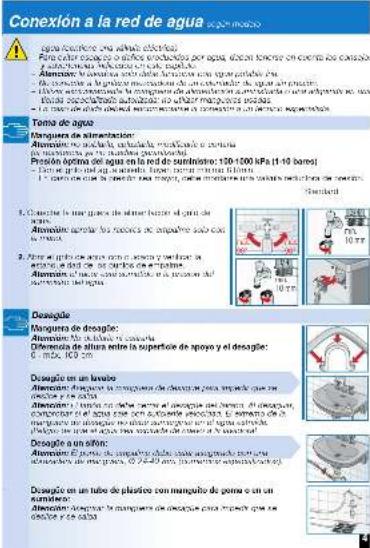

Conexión a la red de agua según modelo

agua (contiene una válvula eléctrica).

• Para evitar escapes o daños producidos por agua, deben tenerse en cuenta los consejos y advertencias indicados en este capítulo.
• Atención: la lavadora solo debe funcionar con agua potable fría.
• No conectar a la grifería mezcladora de un calentador de agua sin presión.
• Utilizar exclusivamente la manguera de alimentación suministrada o una adquirida en una tienda especializada autorizada; no utilizar mangueras usadas.
• En caso de duda deberá encomendarse la conexión a un técnico especialista.

Toma de agua

Manguera de alimentación:

Atención: no doblaria, aplastaria, modificarla o cortaria (la resistencia ya no quedará garantizada).
Presión óptima del agua en la red de suministro: 100-1000 kPa (1-10 bares)
- Con el grifo del agua abierto, fluyen como mínimo 8 l/min.
- En caso de que la presión sea mayor, debe montarse una válvula reductora de presión.

Standard

1. Conectar la manguera de alimentación al grifo de agua.
   Atención: apretar los racores de empalme solo con la mano.
2. Abrir el grifo de agua con cuidado y verificar la estanqueidad de los puntos de empalme.
   Atención: el racor está sometido a la presión del suministro del agua.

Desagüe

Manguera de desagüe:

Atención: No doblarla ni estirarla.

Diferencia de altura entre la superfícle de apoyo y el desagüe:

0 - máx. 100 cm

Desagüe en un lavabo

Atención: Asegurar la manguera de desagüe para impedir que se deslice y se salga.

Atención: El tapón no debe cerrar el desagüe del lavabo. Al desaguar, comprobar si el agua sale con suficiente velocidad. El extremo de la manguera de desagüe no debe sumergirse en el agua extraída. ¡Peligro de que el agua sea aspirada de nuevo a la lavadora!

Desagüe a un sifón:

Atención: El punto de empalme debe estar asegurado con una abrazadera de manguera, ∅ 24-40 mm (comercios especializados).

Desagüe en un tubo de plástico con manguito de goma o en un sumidero:

Atención: Asegurar la manguera de desagüe para impedir que se deslice y se salga.

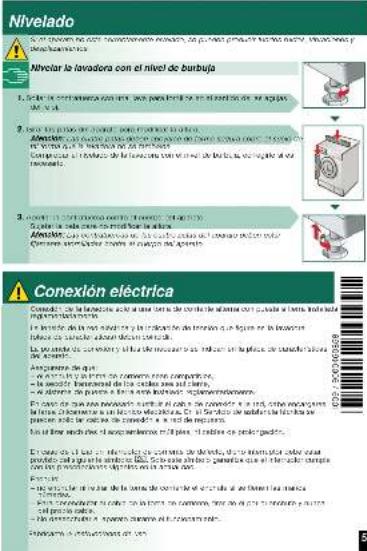

Nivelado

Si el aparato no está correctamente nivelado, se pueden producir fuertes ruidos, vibraciones y desplazamientos.

Nivelar la lavadora con el nivel de burbuja

1. Soltar la contratuerca con una llave para tornillos en el sentido de las agujas del reloj.
2. Girar las patas del aparato para modificar la altura. Atención: Las cuatro patas deben apoyarse de forma segura sobre el suelo de tal forma que la lavadora no se tambalee. Comprobar el nivelado de la lavadora con el nivel de burbuja, corregirlo si es necesario.
3. Apretar la contratuerca contra el cuerpo del aparato. Sujetar la pata para no modificar la altura. Atención: Las contratuercas de las cuatro patas del aparato deben estar fijamente atornilladas contra el cuerpo del aparato.

Conexión eléctrica

Conexión de la lavadora solo a una toma de corriente alterna con puesta a tierra instalada reglamentariamente.

La tensión de la red eléctrica y la indicación de tensión que figura en la lavadora (placa de características) deben coincidir.

La potencia de conexión y el fusible necesario se indican en la placa de características del aparato.

Asegurarse de que:
- el enchufe y la torna de corriente sean compatibles,
- la sección transversal de los cables sea suficiente,
- el sistema de puesta a tierra esté instalado reglamentariamente.
En caso de que sea necesario sustituir el cable de conexión a la red, debe encargarse la tarea únicamente a un técnico electricista. En el Servicio de asistencia técnica se pueden solicitar cables de conexión a la red de repuesto.
No utilizar enchules ni acoplamientos múltiples, ni cables de prolongación.

En caso de utilizar un interruptor de corriente de defecto, dicho interruptor debe estar provisto del siguiente símbolo; 📄. Solo este símbolo garantiza que el interruptor cumple con las prescripciones vigentes en la actualidad.

Enchule:
- no enchufar ni retirar de la toma de corriente el enchufe si se tienen las manos húmedas.
- Para desenchular el cable de la loma de corriente, tirar de él por el enchule y nunca del propio cable.
- No desenchular el aparato durante el funcionamiento.

Fabricante -> Instrucciones de uso

Transporte, p. ej., en caso de mudanza

1.

Antes de transportar la lavadora:

1. Cerrar el grifo de agua.
2. Evacuar el agua de lavado restante -> Instrucciones de uso; Mantenimiento - Bomba de desagüe.
3. Reducir la presión del agua en la manguera de alimentación -> Instrucciones de uso; Mantenimiento - Filtro de la toma de agua.
4. Desconectar de la red eléctrica la lavadora.
5. Desmontar las mangueras.

2.

Montar los seguros de transporte:

1. Retirar las tapas.

!

Una vez finalizado el transporte, es necesario retirar los seguros de transporte. -> Página 3.

i

Para evitar que en el próximo lavado salga el detergente no utilizado por el desagüe: verter 1 litro de agua en el compartimento II e iniciar el programa Desaguar.

Datos técnicos

Medidas

60 × 59 × 85 cm

(anchura x profundidad x altura)

Peso 63 - 83 kg según modelo

Conexión a la red eléctrica Tensión nominal 220-240 V, 50 Hz

Corriente nominal 10 A

Potencia nominal 2300 W

Garantía de Aqua-Stop Solo para aparatos con Aqua-Stop

Además de los derechos de garantía derivados del contrato de compra y de la garantía del aparato, el comprador tendrá derecho a indemnización por parte del fabricante en caso de que se cumplan las siguientes condiciones:

1. En caso de que se produzcan daños por agua debido a un mal funcionamiento del sistema
2. La garantía de responsabilidad permanecerá vigente durante toda la vida útil del aparato.

montado y conectado conforme a la técnica siguiendo nuestras instrucciones; ello incluye

Esta garantía no es de aplicación si el daño es provocado por conductos o gríterías defectuosos empalmados en la conexión Aqua-Stop del grifo de agua.

1. En principio, los aparatos equipados con Aqua-Stop no precisan ninguna forma especial de control durante el funcionamiento. Tampoco es necesario cerrar el grifo del agua una vez finalizado el ciclo de lavado, aunque si se recomienda hacerlo en el caso de que el usuario se vaya a ausentar de su domicilio durante un tiempo prolongado (p. ej., vacaciones de varias semanas).

Servicio de asistencia técnica

cuando...?, páginas 12/13, póngase en contacto con el Servicio de asistencia técnica. Haremos lo posible para encontrar una solución adecuada y evitar una visita innecesaria del personal técnico.

Encontrará los datos de contacto del Servicio de asistencia técnica más cercano a su domicilio aquí, en la lista de puntos de asistencia (según modelo).

(FD) del aparato.

Número de producto
Número de fabricación

Encontrará estos datos:

en el interior de la puerta de carga* /

en la trampilla de servicio abierta*

y en la parte trasera del aparato.

*según modelo

Confíe en la experiencia del fabricante. Contacle con nosotros.

Así se asegurará de que la reparación sea efectuada por personal debidamente instruido y con piezas de repuesto originales.

Lavadora
Instrucciones de montaje

es

Índice

Página

Lea las presentes Instrucciones antes poner en marcha la lavadora.

Tenga en cuenta también las instrucciones de uso que se entregan por separado.

Conserve siempre toda la documentación; será útil para cualquier uso futuro y deberá entregarse al propietarlo posterior en caso de venta.
