Spacemaker CO75 - Abre latas BLACK & DECKER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Abrelatas eléctrico bajo mostrador
Marca	Black & Decker
Modelo	Spacemaker CO75
Alimentación	120 V, 60 Hz, 1,5 A
Funciones principales	Apertura de latas, abrebotellas
Instalación	Debajo de un armario, con tornillos y calzas de montaje incluidas
Dimensiones (aprox.)	25 cm (L) x 10 cm (l) x 12 cm (H)
Peso (aprox.)	1 kg
Materiales	Plástico, metal (cuchillo de acero)
Cable de alimentación	Con almacenamiento integrado, enchufe polarizado
Limpieza	Cuchillo desmontable lavable a mano; cuerpo limpiado con un paño húmedo
Seguridad	No sumergir, desconectar antes de limpiar, no abrir latas presurizadas
Piezas de repuesto	Cuchillo (ref. CO75-01), kit de montaje (ref. CO75-02)
Reparabilidad	Tornillo irreversible, reparación solo por centro autorizado
Garantía	1 año limitada (Estados Unidos y Canadá)

Preguntas frecuentes - Spacemaker CO75 BLACK & DECKER

¿Cuáles son las dimensiones exactas del abrelatas Black & Decker Spacemaker CO75?

Las dimensiones exactas no se proporcionan en el manual, pero el aparato está diseñado para montarse debajo de un armario y mide aproximadamente 25 cm de largo, 10 cm de ancho y 12 cm de alto.

¿Cómo instalar el abrelatas debajo de un armario?

Perfore cuatro agujeros en la parte inferior del armario, inserte los tornillos con las arandelas, ajuste las calzas de montaje según la presencia de un lambrequín, luego atornille el aparato en su lugar. Consulte el manual para los pasos detallados.

¿Es compatible el abrelatas con todos los tipos de latas?

Abre latas metálicas estándar con borde. No usar para latas de anilla, de papel aluminio, de llave o sin borde. Para latas congeladas, abrir al sacarlas del congelador.

¿Cómo limpiar el abrelatas?

Desconecte el aparato. Retire el cuchillo levantando la palanca, lávelo a mano en agua caliente con jabón y séquelo bien. No lo ponga en el lavavajillas. Limpie el cuerpo con un paño húmedo.

¿Puedo afilar cuchillos con el modelo CO75?

No, el modelo CO75 no tiene afilador de cuchillos. Esta función solo está disponible en los modelos CO85 y CO85BM.

¿Qué hacer si el aparato no funciona?

Verifique que esté bien enchufado y que el tomacorriente funcione. Si el problema persiste, no intente repararlo usted mismo (tornillo irreversible). Contacte al servicio posventa al 1 800 231-9786.

¿El abrelatas se detiene automáticamente?

Sí, una vez abierta la lata, el aparato se detiene automáticamente. Levante la palanca para retirar la lata.

¿Cómo usar el abrebotellas?

Sujete la botella, coloque el tapón debajo del gancho metálico y tire lateralmente la botella hacia la derecha.

¿El cable de alimentación es demasiado corto, puedo usar una extensión?

Sí, se puede usar una extensión de al menos 15 amperios (o 6 amperios para 220 V). Asegúrese de que no cuelgue ni cruce una zona de paso.

¿Dónde puedo comprar piezas de repuesto?

Contacte al servicio de piezas al 1 800 738-0245. Las piezas disponibles incluyen el cuchillo (CO75-01) y el kit de montaje (CO75-02).

MANUAL DE USUARIO Spacemaker CO75 BLACK & DECKER

Por favor lea este instructivo antes de usar el producto

Accesorios/Partes (EE.UU/Canada)

MEDIDAS IMPORTANTES DE SEGURIDAD

Cuando se utilizan aparatos eléctricos, siempre se debe respetar ciertas medidas de seguridad incluyendo las siguientes:

Por favor lea todas las instrucciones.
A fin de protegerse contra el riesgo de un choque eléctrico, no sumerja el aparato en agua ni en ningún otro líquido.
□ Todo aparato eléctrico operado en la presencia de los menores de edad o por ellos mismos requiere la supervisión de un adulto.
☐ Desconecte el aparalo de la toma de corriente cuando no esté en uso, antes de instalar o retirar cualquier pieza y antes de limpiarlo.
□ Evite el contacto con las piezas móviles.
☐ No utilice ningún aparato que tenga dañado el cable o el enchufe, ni lo utilice al no funcionar bien, si lo ha dejado caer o lo ha dañado de alguna manera. Devuelva el aparato a un centro de servicio autorizado para cualquier revisión, reparación o ajuste mecánico.
El uso de accesorios no recomendados ni a la venta por el fabricante del producto puede ocasionar incendio, choque eléctrico o lesiones personales.
□ No utilice este aparato a la intemperie.
No permita que el cable cuelgue del borde de la mesa o del mostrador ni que entre en contacto con las superficies calientes.
☐ No abra latas presurizadas (tipo aerosol).
□ No abra latas inflamables tales como las de los líquidos encendedores.
□ No utilice este aparato más que con el fin previsto.
A fin de reducir el riesgo de un incendio o de un choque eléctrico, no utilice ningún aparato de calentar ni de cocinar debajo del montaje del abrelatas.
☐ No instale el montaje de almacenaje/abrelatas sobre ni cerca de ningún aparato de calentar, de cocinar ni cerca de un lavabo o fregadero.

CONSERVE ESTAS INSTRUCCIONES.

ENCHUFE POLARIZADO

Este aparato cuenta con un enchufe polarizado (un contacto es más ancho que el otro). A fin de reducir el riesgo de un choque eléctrico, este enchufe encaja en una toma de corriente polarizada en un solo sentido. Si el enchufe no entra en la toma de corriente, inviértalo y si aun así no encaja, consulte con un electricista. Por favor no trate de alterar esta medida de seguridad.

CABLE ELÉCTRICO

El cable de este aparato fue escogido a fin de evitar el riesgo de enredarse o de tropezar con un cable de mayor longitud. Cualquier cable de extensión que se deba emplear, deberá estar calificado para nada menor de 15 amperios. (Para aquellos productos de 220 voltios, se deberá utilizar un cable de extensión no menor de 6 amperios). Cuando utilice un cable de extensión, asegúrese que no interfiera con la superficie de trabajo ni que cuelgue de manera que alguien se pueda tropezar. A fin de aumentar la vida útil del cable, no tire de él ni maltrate las uniones del cable con el enchufe ni con el aparato.

TORNILLO DE SEGURIDAD

Advertencia: Este aparato cuenta con un tornillo de seguridad para evitar la remoción de la cubierta exterior del mismo. A fin de reducir el riesgo de incendio o de choque eléctrico, por favor no trate de remover la cubierta exterior. Este producto no contiene piezas reparables por el consumidor. Toda reparación se debe llevar a cabo únicamente por personal de servicio autorizado

Nota: Si el cordón de alimentación es dañado, en América Latina debe sustituirse por personal calificado o por el centro de servicio autorizado.

Este producto puede variar ligeramente del que aparece ilustrado.

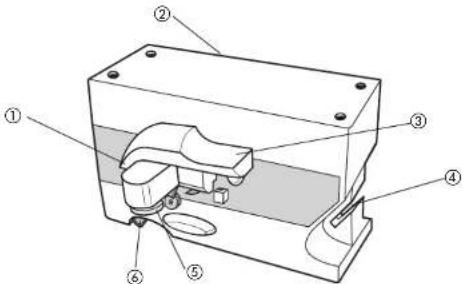

1. Guía de colocación (no ilustrado)

2. Compartimiento para el cable (no ilustrado)

3. Palanca de perforación

4. Afilador de cuchillos (Modelos CO85 y CO85BM)

+ 5 . Montaje de la cuchilla con magneto

Cuchilla blanca (Pieza N° CO75-01)

Cuchilla negra (Pieza N° CO85BM-01)

1. Abrebotellas

† 7.4 arandelas de montaje y 4 tornillos (2) separadores de montaje de 1/2", (2) de 1/4" (Pieza N° CO75-02)
† Reemplazable por el consumidor /piezas removibles

Como usar

Este producto es para uso doméstico solamente.

Importante: Para verificación de la garantía, por favor no retire la etiqueta del cable.

PARA DESEMPACAR EL CONTENIDO DE LA CAJA

1. Retire el aparato del embalaje de cartón.
2. Retire el montaje de la cuchilla que está en el inserto de cartón y quite toda calcomanía adherida al montaje de la cuchilla. Para instalar nuevamente el montaje de la cuchilla, siga las instrucciones en la sección de cuidado y limpieza y las de instalación del montaje de la cuchilla.

Asegúrese de tener cuatro (4) arandelas con cuatro (4) tornillos de montaje, (2) dos separadores de montaje de (1/2") y dos (2) (1/4").

ADONDE INSTALAR EL APARATO

Importante: No intente abrir ninguna lata ni afilar cuchillos sin antes haber instalado el aparato debidamente.

Cuando escoja un sitio de montaje:

• Tome en cuenta su patrón normal de trabajo y la posible instalación de otros aparatos debajo de los gabinetes.
• A fin de reducir el riesgo de un incendio o de un choque eléctrico, no utilice ningún aparato de calentar ni de cocinar debajo del montaje del abrelatas.
• No instale el aparato cerca ni sobre el fregadero.
• No instale el aparato detrás, debajo ni enírente de los aparatos de iluminación con montaje debajo de los gabinetes.
• Asegúrese de instalar el abrelatas con alcance a una toma de corriente.

INSTALACIÓN DEL ABRELATAS

1. Primero determine si el gabinete es de inferior plano (A) o con saliente (con labio hacia abajo) (B).
2. Si el gabinete es de inferior plano, se debe de utilizar un separador de montaje de 1/2".
3. Si el gabinete tiene saliente, mida el saliente con una regla para determinar cuántos separadores de montaje de 1/2" o de 1/4" va a necesitar. Por ejemplo, si el saliente míde 1", se necesita dos separadores de montaje de 1/2".
4. Abra las puertas del gabinete y utilice un separador de montaje como guía para marcar un agujero en la parte trasera y uno en la parte delantera.
5. a. Si el gabinete tiene saliente: Deslice el montaje de ensamblaje hacia adelante hasta que un lado del ensamblaje toque la superficie interior del saliente.

b. Si el gabinete es de inferior plano:

Coloque el montaje de ensamblaje a una distancia aprox. de 1/4" a 1/2" detrás del borde delantero del gabinete.

Importante: Asegúrese de no instalar el abrelatas demasiado atrás.

1. Cierre la puerta del gabinete, sostenga el aparato contra el inferior del gabinete y eleve la palanca para asegurarse de que haya suficiente holgura con la puerta (C).
2. Utilice un lápiz para marcar los (4) agujeros en el inferior del gabinete a través del ensamblaje de montaje (D).
3. Retire el ensamblaje de montaje.
4. Vacíe el contenido del estante inferior del gabinete. Asegúrese de que el inferior del gabinete esté libre de sucio y de grasa.
5. Al perforar los agujeros, cubra el mostrador para recoger el aserrín.

Advertencia: Al perforar, siempre utilice gañas de protección para la vista a fin de evitar las lesiones ocasionadas por las astillas o las partículas.
11. Perfore un agujero piloto martillando un clavo o utilice una broca de taladro pequeña.
12. Sujete el taladro de 1/4" verticalmente contra las marcas de los agujeros y perfore desde abajo a través del gabinete.
13. Coloque una arandela plástica en cada tornillo con la parte plana de la arandela descansando sobre el estante del gabinete (E).

1. Para los gabinetes de inferior plano:

a. Desde el interior del gabinete, pase el tornillo a través del agujero ya perforado.
b. Repita el proceso con el tornillo y la arandela sobrante.

Para los gabinetes con saliente:

Presione el número apropiado de separadores de montaje (consultar la tabla) en los tornillos desde el inferior del gabinete.
15. Alinee los cuatro agujeros de la parte superior del abrelatas con los tornillos que salen por debajo de los separadores de montaje y apriete los tornillos contra la parte superior del abrelatas.
16. Hale el cable eléctrico del compartimiento de almacenaje y enchufe a una toma de corriente.

¡El aparato está listo para usar!

APERTURA DE LAS LATAS

1. Eleve la palanca de perforar.
2. Incline la lata de manera que el borde permanezca debajo de la guía de colocación y luego, presione la palanca, asegurándose de que la cuchilla se encuentre por dentro del borde de la lata (F).

Nota: Gracias a la característica de operación de manos libres,

no es necesario presionar la palanca para abajo ni sostener las latas mientras uno las abre. Sin embargo, es preferible sujetar el cuerpo del abrelatas al abrir aquellas latas demasiado altas o pesadas.

Nota: Una vez que la lata está abierta, el abrelatas pausa automáticamente.
3. Para retirar la lata, sujélela con una mano y con la otra, eleve la palanca del aparalo.

PRECAUCIÓN: Evite el contacto con el borde de las latas o el de las tapas; estos bordes tienen filo. Retire cuidadosamente y deseche la tapa que se adhiere al magneto.

USO DEL AFILADOR DE CUCHILLOS (Modelos CO85 y CO85BM)

1. Para mejor resultado, afile la cuchilla entera en movimiento continuo presionando con cuidado para abajo en la ranura (G).
2. Repita hasta lograr el filo deseado.

Consejos importantes:

- Tenga cuidado al lavar y secar los cuchillos después de afilarlos.

• No trate de afilar los cuchillos de sierra; el hacerlo desaíla los bordes cortantes.
• No se debe de afilar tijeras.

USO DEL ABREBOTELLAS

1. Sujete la botella.
2. Coloque la tapa debajo del gancho de metal del abrebotellas y tire de lado y hacia la derecha (H).

Consejos importantes:

- Este abrelatas no es capaz de abrir latas sin bordes ni las latas esquinadas. No se debe de utilizar para abrir latas con tapa de papel de aluminio ni con aquellas latas que requieren llave.

- Los jugos congelados o los alimentos envasados en cartón se deben abrir en cuanto uno los retira del congelador. Las tapas de aluminio no se adhieren al magnelo.

Cuidado y limpieza

Este producto no contiene piezas reemplazables por el consumidor. Para servicio, por favor acuda a personal calificado.

Importante: Desconecte el cable antes de limpiar el aparato.

REMOCIÓN DEL MONTAJE DE LA CUCHILLA

1. Eleve al máximo la palanca de perforar.
2. Sujete cuidadosamente el montaje de la cuchilla y retire del abrelatas (J).
3. Lave a mano con agua jabonada y seque bien. No introduzca el montaje de la cuchilla en la máquina lavaplatos.
4. Antes de instalar el montaje de la cuchilla nuevamente, limpie el cuerpo del abrelatas, el afilador de cuchillos (Modelos CO85 y CO85BM) y la superficie alrededor de la rueda de mando con una esponja o con un paño ligeramente humedecido.

INSTALACIÓN DEL MONTAJE DE LA CUCHILLA

1. Alinee la guía en forma de llave del montaje de la cuchilla con la ranura en forma de llave del aparato (K).

1. Presione el montaje de la cuchilla y gire a la derecha hasta encajar (L).

IMPORTANTES MISES EN GARDE

Para servicio, reparaciones o preguntas relacionadas al producto, por favor llame al número del centro de servicio en el país donde usted compró su producto,

NO devuelva el producto al fabricante. Llame o lleve el producto a un centro de servicio autorizado.

DOS AÑOS DE GARANTÍA LIMITADA

(No aplica en México, Estados Unidos o Canadá)

¿Qué cubre la garantía?

- La garantía cubre cualquier defecto de materiales o de mano de obra. Applica no se responsabiliza por ningún costo que exceda el valor de compra del producto.

¿Por cuánto tiempo es válida la garantía?

- Por dos años a partir de la fecha original de compra.

¿Cómo se puede obtener servicio?

- Conserve el recibo original de compra.

- Por favor llame al número del centro de servicio autorizado.

Esta garantía no cubre:

• Los productos que han sido utilizados en condiciones distintas a las normales
• Los daños ocasionados por el mal uso, el abuso o negligencia.

• Los productos que han sido alterados de alguna manera

• Los daños ocasionados por el uso comercial del producto

• Los productos utilizados o reparados fuera del país original de compra
• Las piezas de vidrio y demás accesorios empacados con el aparato
• Los gastos de tramitación y embarque asociados al reemplazo del producto
• Los daños y perjuicios indirectos o incidentales

BESOIN D'AIDE?

(Válida sólo para México)

Duración

Applica de México, S. de R. L. de C.V. garantiza este producto por 2 años a partir de la fecha original de compra.

¿Qué cubre esta garantía?

Esta Garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto.

Requisitos para hacer válida la garantía

Para reclamar su Garantía deberá presentar al Centro de Servicio Autorizado la póliza sellada por el establecimiento en donde adquirió el producto. Si no la tiene, podrá presentar el comprobante de compra original.

¿Donde hago válida la garantía?

Llame sin costo al teléfono 01 800 714 2503, para ubicar el Centro de Servicio Autorizado más cercano a su domicilio en donde usted podrá encontrar partes, componentes, consumibles y accesorios.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio Autorizado con el producto con la póliza de Garantía sellada o el comprobante de compra original, ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. Esta Garantía incluye los gastos de transportación que se deriven de su cumplimiento.

Excepciones

Esta Garantía no será válida cuando el producto:

A) Se hubiese utilizado en condiciones distintas a las normales.

B) No hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.

C) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Applica de México, S. de R. L. de C.V.

Nota: Usted podra encontrar partes, componentes, consumibles y accesorios en los centros de servicios autorizados. Esta garantía incluyen los gastos de transportación que se deriven de sus cumplimiento dentro de sus red de servicio.

Por favor llame al número correspondiente que aparece en la lista a continuación para solicitar que se haga efectiva la garantía y donde Ud. puede solicitar servicio, reparaciones o parles en el país donde el producto fué comprado.
