MANUAL DE USUARIO ARP-7010 Royal Sovereign

Página en Español 17

Página en Español 17

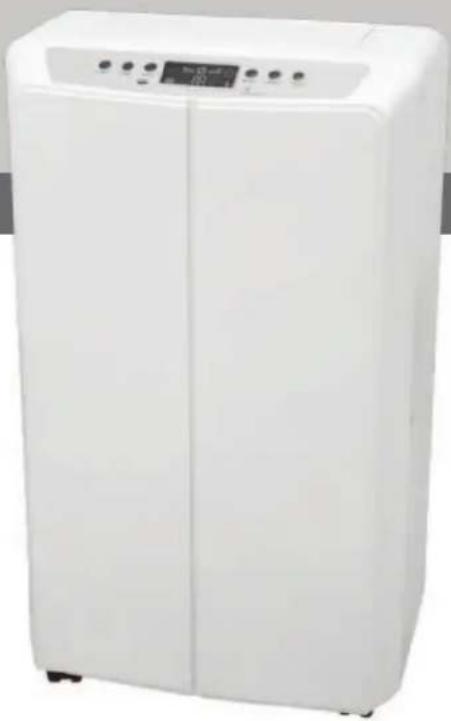

PRECAUTIONS FOR USE

Lea y conserve estas instrucciones para referencia futura.

Para cualquier asistencia al cliente las necesidades, por favor, seleccione la pestaña de soporte en www.royalsovereign.com

Royal Sovereign International, Inc.

Gracias por elegir Royal Sovereign para brindarle a usted ya su familia con todas las de la "Casa Confort" los requisitos para su casa, apartamento u oficina. Este acondicionador de aire portátil puede ser puesta en marcha en cuestión de minutos y se pueden mover fácilmente de una habitación a otra. Es un aire multi-funcional sala de sistema de confort que le ofrece aire acondicionado, deshumidificación y los modos de circulación de aire. Este manual le proporcionará valiosa información necesaria para el cuidado y mantenimiento para su nuevo aparato. Por favor, tómese unos minutos y lea las instrucciones cuidadosamente. Si el mantenimiento adecuado, el aparato le dará muchos años de operación libre de problemas.

ÍNDICE

Page

Precauciones para el uso 20

Identificación de las partes 21

Instalación 22

Operación 23

Control remoto 26

Mantenimiento 27

Solución de problemas 29

Especificaciones 30

Garantía 31

Información de contacto 32

PRECAUCIONES PARA EL USO

Especificaciones eléctricas y cable de alimentación

Compruebe que el servicio eléctrico que se utiliza es adecuado para el modelo que ha elegido. La potencia eléctrica de su acondicionador de aire nuevo se define en la placa de serie de la unidad. Por favor refiérase a la calificación al comprobar los requisitos eléctricos para garantizar que cumplen los códigos eléctricos de su ubicación.

• Instale el acondicionador de aire de acuerdo con las instrucciones de instalación suministrado.
• No modifique ninguna parte de este producto.
• No introduzca ningún objeto en el producto o bloquear el flujo de aire de ninguna manera.
• Asegúrese de que la fuente de alimentación que utiliza tiene un voltaje adecuado.
• Utilice sólo un equipo instalado de 3 pines, conector a tierra de CA que está clasificado 115V, 60Hz, 15 amperios o más.
• Si la toma de corriente que vaya a utilizar no está adecuadamente conectada a tierra o protegido por un fusible de retardo o un interruptor de circuito, usted debe tener un electricista calificado instale un tomacorriente adecuado.
• Esta unidad utiliza un enchufe con un fusible incorporado. Llevar a cabo un enchufe de retención (ver página 25) antes de su uso para confirmar la operación normal.

- No utilice esta unidad con todos los cables de extensión o adaptador de enchufe.

• Si el cable o el enchufe está dañado de alguna manera, por favor llame al Departamento de Servicio Royal Sovereign (ver página 32.)
• No conecte este cable a una toma de corriente floja.
• Al limpiar el acondicionador de aire, retire el filtro, o cuando el acondicionador de aire no se utiliza durante un período de tiempo prolongado, apague la unidad y desenchufe.

Uso General

• No obstruya las salidas de aire o la ingesta de obstáculos.
• No introduzca ningún objeto en el aire acondicionado.
• No rocíe o vierta agua en el panel de la vivienda o el control.
• No coloque objetos pesados o sentarse en la unidad.
• Asegúrese de que el tapón de drenaje está instalado en la parte inferior de la máquina.
• drenaje de la unidad cuando se mueve el aire acondicionado o al guardar la unidad.

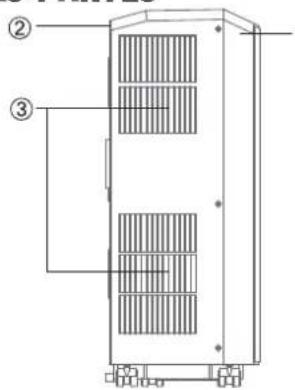

IDENTIFICACIÓN DE LAS PARTES

1. Panel de control
2. Lumbrera
3. Toma de aire
4. Salida de aire
5. Cable de alimentación
6. Drenaje del puerto
7. Rueda del echador
8. Filtros

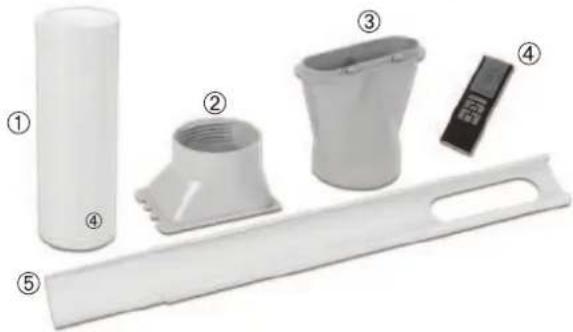

Ventana Piezas de instalación del kit y Accesorios

1. Tubo de escape
2. Conector de la manguera
3. Adaptador de manguera
4. Mando a distancia
5. Ventana deslizante

Desempaque su nuevo acondicionador de aire portátil y dejar la máquina en posición vertical durante 2 horas antes de comenzar.

Desembale todas las piezas del kit de instalación enumeradas anteriormente. Si falta alguna pieza no devuelva este producto al lugar de compra. Por favor visite nuestra página web www.royalsovereign.com y haga clic en "Ayuda" ficha.

Parte 1: La manguera de escape, conector y adaptador

1. Extender un extremo de la manguera de escape.
2. Tome el conector de la manguera y gire hacia la izquierda en un extremo de la manguera de escape.
3. Extienda el extremo opuesto de la manguera de escape.
4. Tome el adaptador de la manguera y el giro hacia la izquierda en el extremo no utilizado de la manguera de escape

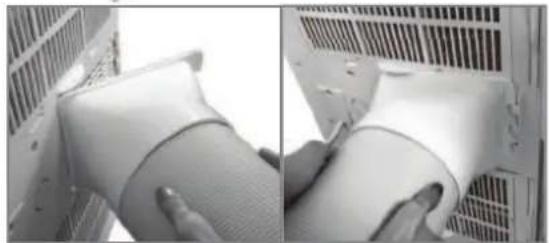

Parte 2: Colocación de tubo de escape

1. Sostenga el tubo de escape paralelo al piso con el conector de la manguera colocada de izquierda a derecha.
2. Primero inserte la lengüeta larga en el lado izquierdo de la salida de aire. A continuación, empuje las lengüetas en el lado derecho de la salida de aire hacia abajo en las etiquetas conectado a la unidad.

Parte 3: Instalación de ventana deslizante kit

1. Abra la ventana y coloque el control deslizante de la ventana en el borde interior de la ventana.
2. Ajuste el deslizador de ventana a la anchura de la ventana.
3. Inserte un tornillo en la parte superior de la corredera ventana para asegurarlo en la longitud correcta.
4. Tome control deslizante de la ventana y se adhieren al tubo de escape por romperse el adaptador de la manguera en el orificio de la ventana deslizante. Asegúrese de que las pestañas de la ventana deslizante se enfrentan afuera.
5. Extienda la manguera de escape a la longitud deseada.
6. Lugar regulador y la manguera de la ventana en el borde de la ventana.
7. Cerrar la ventana para asegurar control deslizante.

Fig 3.

OPERACIÓN

Antes del uso

• Verifique que el enchufe esté drenaje de goma esté bien enchufado en el puerto de drenaje en la parte posterior de la unidad para evitar fugas de agua
• Asegúrese de que el acondicionador de aire ha sido una ventilación adecuada por la ventana (Vea la página de instalación 22.)
• Verifique que el aire acondicionado esté en una superficie plana
• Empuje hacia abajo en la parte posterior de la aleta en la parte superior de la unidad. La persiana encajará en su posición abierta. Para cerrar, mientras que la unidad no está en uso, sólo tiene que pulsar hacia abajo. No haga funcionar el acondicionador de aire con la persiana cerrada. Esto puede dañar el aparato de aire acondicionado.
• Llevar a cabo una verificación de Plug Power:
• Pulse el botón RESET en el cable de alimentación.
• Conecte el cable a una toma de corriente.
• Pulse el botón TEST en el cable de alimentación. El botón RESET debe saltar.
• Pulse el botón RESET para su uso.
• No utilice el acondicionador de aire si la prueba falla.

Nota: Si usted apaga el acondicionador de aire y de inmediato lo reinicie, espere 3 minutos para que el compresor reanude el enfriamiento. En el caso de un fallo de alimentación, espere 3 minutos antes de reiniciar la unidad.

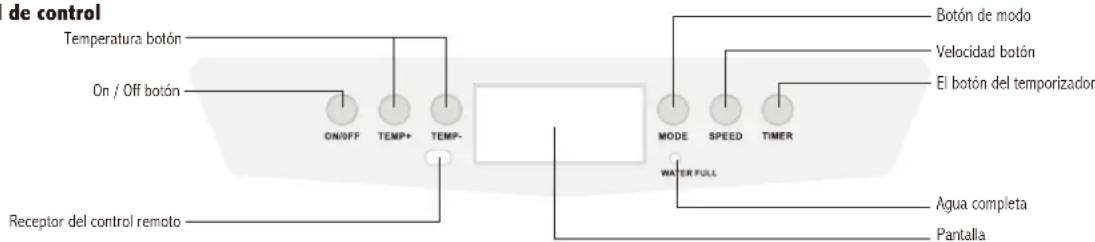

Panel de control

Luces indicadoras

1. Modo automático
2. La velocidad del ventilador
3. Modo de refrigeración
4. Temperature / Timer Display
5. Modo de temporizador
6. Degree Indicator
7. Modo de deshumidificación

Operación del Control Panel

Automática, fresco, deshumidificación del modo de funcionamiento

1. Encienda la unidad

Pulse el botón On / Off para encender la unidad. El modo actual, la velocidad del ventilador y la temperatura se encenderá. Nota: Aun cuando el aire acondicionado se apaga la pantalla LED mostrará el modo de aire acondicionado y estaba anteriormente en la temperatura ambiente actual.

2. Seleccione el modo de funcionamiento

Pulse el botón Mode para elegir entre AUTO, fresco, o el modo de deshumidificación.

AUTO

3. Ajuste la temperatura

La temperatura deseada se puede ajustar dentro del rango de 64° F a 90° F. Pulse la temperatura + o - para ajustar la temperatura. La temperatura sólo se puede ajustar en el modo Cool.

4. Ajuste la velocidad del ventilador

Pulse el botón SPEED para seleccionar Bajo, Medio, Alto o ventilador. Las barras verdes = Bajo, bares = Media Naranja, Rojo = barras de alta velocidad del ventilador sólo se puede ajustar en el modo Cool.

5. Apagado

Pulse el botón de encendido de nuevo para apagar la unidad. El aire acondicionado se apagará, pero la pantalla LED muestra la temperatura actual de la habitación y el modo de operación anterior.

ARP-7010, ARP-7013, ARP-7013H

Modo Descripciones

El modo AUTO

Cuando el modo AUTO se selecciona la unidad seleccionará automáticamente el modo de funcionamiento: Frío, deshumidificación, el ventilador o el calor (modelo de ARP-7013H).

Cuando la temperatura ambiente sea inferior a 73 °F de la unidad seleccionará automáticamente el ventilador se encienda.

Cuando la temperatura ambiente está entre 73 °F y 79 °F la temperatura será de 73 °F y la unidad seleccionará automáticamente el modo de deshumidificación.

Cuando la temperatura ambiente es superior a 79 °F la temperatura será de 75 °F y la unidad seleccionará automáticamente el modo de enfriamiento.

Modo de refrigeración

Cuando el modo de enfriamiento se elige el aire acondicionado se ejecutará cuando la temperatura ambiente es superior a la temperatura programada. La velocidad del ventilador y la temperatura deseada se puede cambiar durante el modo de enfriamiento.

El modo de deshumidificación

En el modo de enfriar la velocidad del ventilador funciona a baja velocidad. La temperatura se ajustará automáticamente a la temperatura ambiente actual.

Modo de calor (modelo de ARP-7013H solamente)

Cuando se selecciona el modo de calefacción, la unidad funcionará cuando la temperatura ambiente es inferior a la temperatura programada.

Funcionamiento del temporizador

El temporizador se puede utilizar para apagar la unidad después de un periodo de tiempo, o para encender la unidad después de un periodo de tiempo.

Para utilizar el temporizador para encender la unidad: Si bien el aire acondicionado está apagado, pulse el botón del temporizador. La pantalla LED parpadea 01 y el icono de modo de temporizador se iluminará. Pulse el botón Temp + y temperatura - para ajustar el tiempo hasta 24 horas. Pulse el botón del temporizador de nuevo para ajustar la hora. El indicador del modo de temporizador se iluminará para mostrar el resultado de que el temporizador está programado. La unidad se enciende después de la hora fijada ya ha pasado.

Para utilizar el temporizador para apagar la unidad: Presione el botón del temporizador. La pantalla LED parpadea 01 y el icono de modo de temporizador se iluminará. Pulse el botón Temp + y temperatura - para ajustar el tiempo hasta 24 horas. Pulse el botón del temporizador de nuevo para ajustar la hora. El indicador del modo de temporizador se iluminará para mostrar el resultado de que el temporizador está programado. La unidad se enciende después de la hora fijada ya ha pasado.

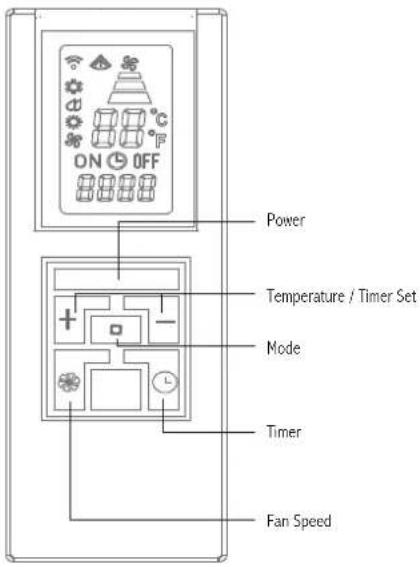

CONTROL REMOTO

Modo de empleo: el control objetivo de distancia hacia el sensor en el panel de control.

Botón de encendido

Pulse para encender la unidad o fuera de

Botón de modo

Pulse para seleccionar el modo de funcionamiento: frío, deshumidificación, calor (modelo de ARP-7013H solamente)

La velocidad del ventilador botón

Pulse para ajustar entre la velocidad del ventilador de baja, media o alta.

Temperatura / Temporizador grupo de botones

Pulse + o - para ajustar temperatura o el temporizador

El botón del temporizador

Pulse para configurar la unidad para apagar automáticamente o con temporizador

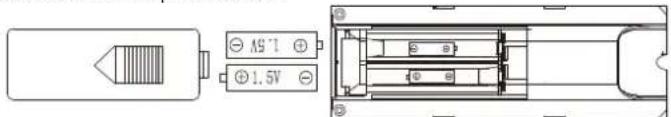

Instalación de las pilas

• El control remoto utiliza dos baterías AAA que se han incluido para su conveniencia.
• Retire la tapa de la batería en la parte posterior del mando a distancia.
• Coloque las pilas, asegurándose de que el (+) y (-) polaridad está alineado correctamente.
• Vuelva a colocar la tapa de la batería.

Notas:

• Al cambiar las pilas, siempre cambie ambas baterías al mismo tiempo.
• Quite las pilas si el control remoto no se utiliza durante un mes o más.
• No arroje las baterías al fuego.

MANTENIMIENTO

De vez en cuando, puede que tenga que drenar la unidad. La luz total del agua se enciende en la pantalla se ilumina cuando el drenaje es necesario.

Para drenar:

1. Apague la alimentación de la unidad y desenchufe.
2. Colocar un recipiente para recoger el agua en el puerto de drenaje para recoger el agua.
3. Retire el tapón de drenaje de goma.
4. Vuelva a colocar el tapón, cuando el agua deja de fluir de drenaje.

Para el drenaje continuo en un desagüe de piso:

1. Apague la alimentación de la unidad y desenchufe.
2. Retire el tapón de drenaje de goma de la conexión de drenaje.
3. Conecte una manguera de drenaje (no incluido) al puerto de drenaje.
4. Coloque el otro extremo de la manguera de drenaje en un desagüe de piso.
5. Vuelva a colocar el tapón de drenaje de goma después de la operación para evitar fugas.

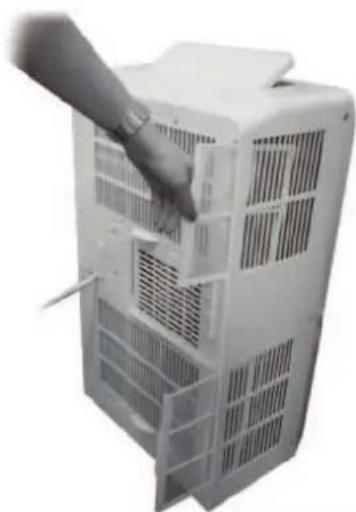

Limpieza del filtro

El filtro debe ser limpiado cada 2 semanas para mantener el flujo de aire apropiado.

1. Apague la alimentación de la unidad.
2. En la parte posterior de la unidad de localizar el 2 filtros en el lado derecho.
3. Tire lentamente de los dos filtros.
4. Filtro puede ser limpiado por un vacío o un paño suave. Si el filtro está muy sucio se puede lavar con un detergente suave y enjuagar con agua. Asegúrese de que el filtro esté seco antes de la sustitución.
5. Inserte los filtros en la unidad.

Nota: Nunca haga funcionar la unidad sin el filtro Esta acción podría dañar la unidad.

Limpieza de la unidad

1. Apaque la alimentación de la unidad y desenchufe.
2. Limpie la unidad con un paño suave y seco o húmedo. Un detergente puede ser utilizado.
3. Nunca use una sustancia volátil como la gasolina o productos de limpieza abrasivos.
4. No salpique agua sobre la unidad.

Almacenar el acondicionador de aire

Si la unidad no será utilizada durante mucho tiempo, asegúrese de drenar el acondicionador de aire, limpiar el filtro de aire, saque el cable de alimentación y retire las pilas del mando a distancia antes de su almacenamiento. Después de drenar, mantener el ventilador de aire acondicionado está funcionando por lo menos 8 horas para secar completamente la unidad para evitar el moho.

SOLUCIÓN DE PROBLEMAS

Problema Posible Solución
Aire acondicionado no funciona	- Verificar y restablecer el cable de alimentación. Espere 3 minutos e intente ejecutar de nuevo la unidad.- Las pilas del mando a distancia puede necesitar ser reemplazada. Cambie las pilas e intente ejecutar de nuevo la unidad.- Asegúrese que el enchufe esté bien conectado en el tomacorriente.- La temperatura puede estar demasiado cerca de la temperatura ambiente. Baje la temperatura del sistema.- La salida de aire puede estar bloqueada. Compruebe la salida de aire y quite todos los elementos que se pueden encontrar.
Acondicionador de aire funciona pero no enfría	- Controlar el espacio para puertas o ventanas abiertas y cerrarlas.- Es posible que haya otro aparato en la sala de un desprendimiento de calor. Compruebe la habitación y apagar el aparato.- El filtro de aire puede estar sucio. Revise el filtro y limpielo si es necesario.- El aire de escape o la ingesta puede ser bloqueada.- La temperatura puede ser muy alto. Compruebe la temperatura del sistema y reducir, si es necesario.
Indicador de agua completo se ilumina	- La unidad necesita ser drenado. Siga las instrucciones que aparecen en el drenaje page 27.
Hay fugas de agua de la unidad	- Hacer que la unidad esté en una superficie plana- drenaje de la unidad.
La máquina se apaga automáticamente	o temporizador puede haber sido programado para apagar el. Vuelva a encender:
Pantallas LED muestra E0 - La temperatura ambiente del sensor de error
Pantalla LED muestra E1 - Error en el sensor del evaporador
Pantalla LED muestra E2 - El agua de la bomba de error
Pantalla LED muestra E3 - Condensador error en el sensor

ESPECIFICACIONES

- Las medidas que aparecen son solo para referencia, pueden haber variaciones debido a las diferencias entre países y regiones, y deben ser basadas en funcionamiento práctico.

Descripción del producto Acondicionador de aire
Modelo ARP-7010 ARP-7013 ARP-7013H
Tensión / frecuencia AC 115V~60Hz
Potencia de entrada 990 W 1100 W 1100 W
Rango de temperatura 64.4 °F - 95 °F
Capacidad de enfriamiento 10,000BTU/hr 13,000BTU/hr 13,000BTU/hr
Operativo de nivel de sonido: 52dB
Refrigerante R-410a
Temporizador	24
Dimensión (w) X (h) x (d)	16.3 x 28.4 x 11.5(in) 415 x 721 x 291(mm)
Peso	61.7 lbs / 27.8 kgs	66.1 lbs / 29.9 kgs	66.1 lbs / 29.9 kgs

"Los desperdicios eléctricos no deben botarse juntamente con la basura doméstica.

Por favor, recicle cuando sea posible. Contacte a las autoridades locales por consejos referentes al reciclaje."

ARP-7010, ARP-7013, ARP-7013H

GARANTÍA COMPLETA POR UN AÑO

Royal Sovereign garantiza que cada Acondicionador de Aire Portátil está libre de defectos en cuanto a materiales y fabricación. Nuestra obligación bajo esta garantía está limitada a la reparación o sustitución, sin costo, de cualquier parte(s) defectuosa(s) que no se haya dañado en el transporte, cuando el producto sea entregado a un Centro de Servicio de Royal Sovereign. Esta garantía cubre al comprador original por un desde la fecha de compra y no es transferible. Esta garantía se aplica solo si el acondicionador de aire se usa en un circuito de Corriente Alterna, de acuerdo a las instrucciones de fábrica que acompañan al producto.

GARANTÍA LIMITADA POR CINCO AÑOS (COMPRESOR)

Por un periodo de cinco años desde la fecha de compra, siempre y cuando este Acondicionador de Aire Portátil Royal Sovereign sea operado y mantenido de acuerdo al manual de instrucciones provisto con el producto, Royal Sovereign suplirá un compresor de reemplazo (solamente la parte), sin costo, si se determina que el compresor original tiene una falla en cuanto a mano de obra o materiales. Si es necesaria la reparación, por favor contacte a nuestro centro de servicio al cliente. Usted será responsable por el envío, seguro y cualquier otro gasto de transporte para hacer llegar la unidad a nuestra fabrica o centro de servicio. Si es necesario el envío, asegúrese de empacar la unidad correctamente para evitar daños en el transporte, pues nosotros no seremos responsables por aquellos daños.

EXCLUSIONES

Esta garantía excluye y no cubre defectos, malfunctionamiento o fallas de su Acondicionador de Aire Portátil Royal Sovereign causadas por reparaciones hechas por personas o centros de servicio desautorizados, manejo inadecuado, instalación inapropiada, modificación o uso irrazonable de voltaje incorrecto, fuerzas de la naturaleza, o dejar de hacer el mantenimiento razonable y necesario. Esta garantía es en lugar de todas y cada una de las garantías expresas. En ninguna eventualidad Royal Sovereign será responsable por daños incidentales o consecuentes. Esta limitación no se aplica si usted vive en un lugar en donde no es permitida la limitación de daños incidentales o consecuentes. Esta garantía le da derechos legales específicos y usted puede tener otros derechos los cuales varían de estado a estado.

ROYAL SOVEREIGN INTERNATIONAL, INC.

2 Volvo Drive Rockleigh, NJ 07647 USA

TEL: [phone] FAX: [phone]

RS INTERNATIONAL AUSTRALIA PTY. LTD.
