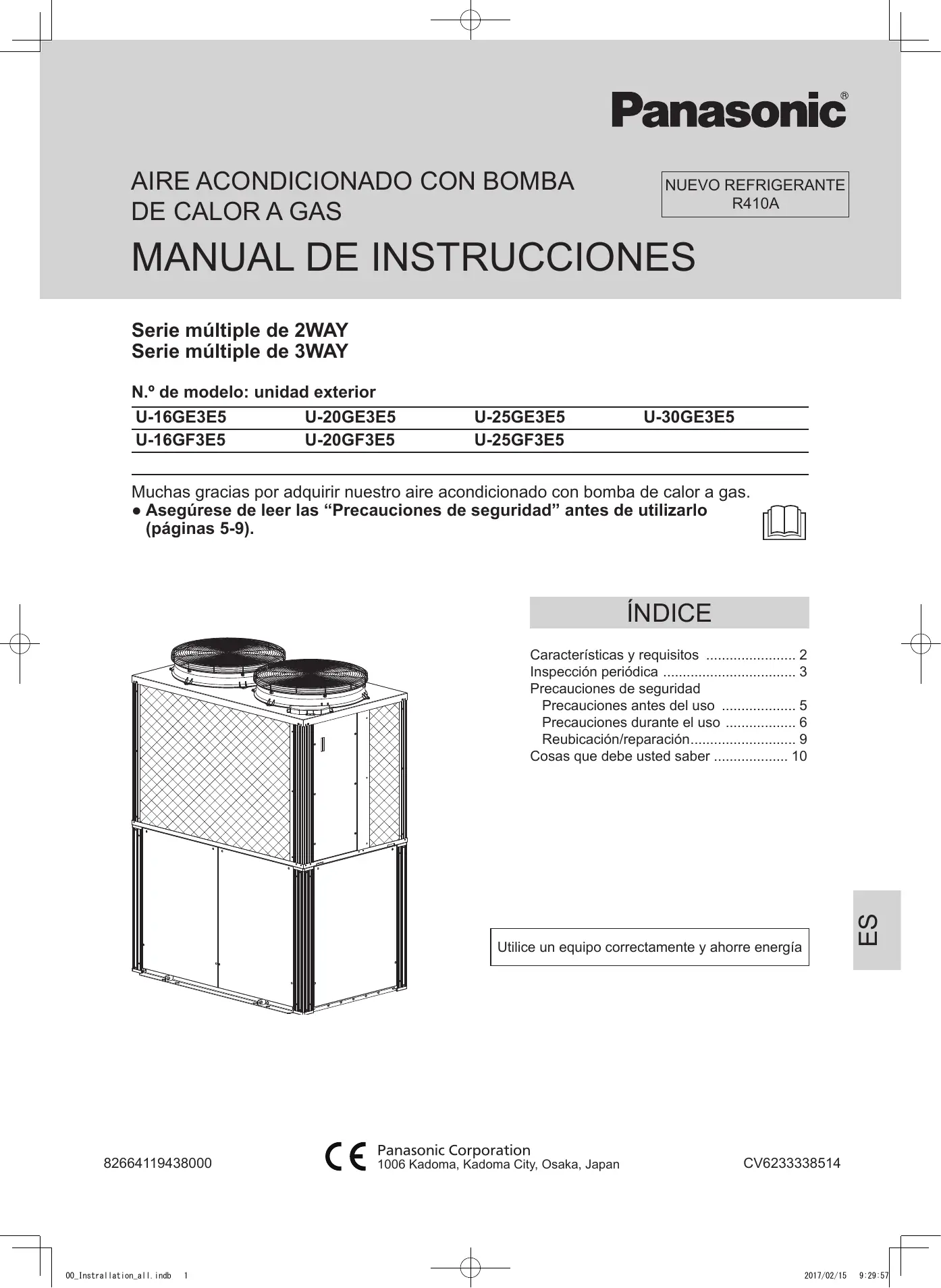

Muchas gracias por adquirir nuestro aire acondicionado con bomba de calor a gas.

● Asegúrese de leer las “Precauciones de seguridad” antes de utilizarlo (páginas 5-9).

ÍNDICE ES Características y requisitos 2

Inspección periódica . 3 Precauciones de seguridad Precauciones antes del uso 5 Precauciones durante el uso . 6 Reubicación/reparación 9 Cosas que debe usted saber 10

Utilice un equipo correctamente y ahorre energía

00_Instrallation_all.indb

CARACTERÍSTICAS Y REQUISITOS ACERCA DE SU AIRE ACONDICIONADO CON BOMBA DE CALOR A GAS El sistema de aire acondicionado con bomba de calor a gas (GHP) utiliza gas como combustible para accionar el compresor.

Dado que utiliza un motor de gas, tiene diversas características. • Debido a que el equipo no suele formar hielo, las operaciones de descongelación son infrecuentes incluso en días muy fríos, lo que permite que el equipo proporcione calor de forma estable y continua. • Dado que el consumo de energía eléctrica es de unos 1 kW, esto supone un equipo con menor consumo de energía. No obstante, como en los motores de automóvil, se requiere la inspección periódica de un especialista, para un uso eficiente y un funcionamiento estable. Asegúrese de realizar dichas inspecciones periódicas.

ASEGÚRESE DE SUSCRIBIR UN CONTRATO DE REVISIONES PERIÓDICAS Las inspecciones periódicas son necesarias para conseguir un funcionamiento estable del sistema GHP durante un largo periodo.

Se recomienda efectuar inspecciones anuales a cargo de un especialista. Esto es lo que sucederá si no realiza las inspecciones periódicas. 1. El aceite del motor se deteriorará, provocando un fallo de funcionamiento. 2. El elemento depurador de aire se atascará, produciendo monóxido de carbono y una posible reducción del rendimiento.

REQUISITOS Una vez contratada una inspección periódica, recibirá la llamada de un especialista, según el tiempo de uso del equipo. Después de un periodo determinado de horas de uso, el mando a distancia mostrará el mensaje

“Oil Inspection” (Inspección de aceite). En ese momento, le agradeceremos que se ponga en contacto con su distribuidor o su servicio técnico para una revisión. Para más detalles, consulte la página 4.

CAMBIO DEL ACEITE DEL MOTOR Cambie periódicamente el aceite del motor y el filtro del aceite.

Si olvida cambiar el aceite del motor o si utiliza un aceite no especificado, eso puede tener efectos negativos sobre el motor y causar problemas. * Aceite de motor (aceite original)

• Una excesiva cantidad de aceite tendrá efectos negativos sobre el motor.

• Consulte con su servicio técnico o su distribuidor cuando vaya a cambiar el aceite. AVISO

•• El texto en inglés constituye las instrucciones originales. El resto de los idiomas son traducciones de las instrucciones originales.

00_Instrallation_all.indb

INSPECCIÓN PERIÓDICA Las inspecciones periódicas son necesarias para conseguir un funcionamiento estable del sistema GHP durante un largo periodo. Cuando compre su sistema GHP, se recomienda suscribir el sistema de contrato de inspecciones periódicas de Panasonic.

Cuando contrate una inspección periódica, recibirá la llamada de un especialista. Para más detalles sobre el contrato de inspección, pregunte a su distribuidor o consulte con uno de nuestros centros de servicio técnico.

 FUNCIONAMIENTO DE PRUEBA Elementos de inspección

(Funcionamiento de prueba) • Compruebe el trabajo de instalación • Inspeccione el cableado eléctrico • Inspeccione el propio equipo • Compruebe un sistema de motor • Compruebe los dispositivos de protección de seguridad • Recopilación de datos de funcionamiento • Comprobación de fugas de gas

ES Póngase en contacto con su instalador para reparaciones si encuentra algún problema durante el funcionamiento de prueba.

00_Instrallation_all.indb

INSPECCIÓN PERIÓDICA

 PERIODO DE GARANTÍA El periodo de garantía es de UN año desde la fecha de un funcionamiento de prueba con éxito y de la entrega del producto.

No obstante, el propio motor y las piezas reemplazadas periódicamente están garantizadas durante UN año después de una operación de prueba con éxito y de la entrega del producto o 2.000 horas de funcionamiento, lo que antes proceda.

El número de inspecciones depende de las horas de funcionamiento durante un periodo de un año.

El siguiente cuadro muestra un caso de 2.000 horas de uso en un año. Si ha contratado una inspección periódica, recibirá la llamada de un especialista en sistemas GHP, que realizará los servicios mencionados a continuación, cambiará piezas y realizará los ajustes necesarios.

ELEMENTOS DE INSPECCIONES PERIÓDICAS Fecha de inspecciones

Se recomienda dejar la fecha de la visita en manos de un especialista.

Elementos de inspección

• Comprobación el nivel del fluido refrigerante (rellenar cuando sea necesario): cada 10.000 horas o cada cinco años.

• Comprobación de la sustancia antialcalina del filtro de drenaje (rellenar cuando sea necesario): cada 10.000 horas o cada cinco años. • Inspeccionar y ajustar diversas piezas: Según el contenido de la inspección periódica. Compruebe un sistema de motor Compruebe los dispositivos de protección de seguridad Inspección del aceite del motor y rellenado cuando sea necesario Recopilación de datos de funcionamiento Comprobación de fugas de gas

Piezas de recambio periódico

Intervalo de reposición

Nombre de las piezas

• Aceite del motor • Filtro del aceite

10.000 horas o cada cinco años

• Elemento depurador de aire

• Bujía • Correa del compresor • Rejilla de absorción de aceite • Junta de sellado del filtro de drenaje

Nota: El cambio del aceite del motor se refiere solamente al cuerpo principal del motor y al subcolector de aceite. Rellene de aceite el depósito de aceite, situado en la parte superior.

Réglages périodiques

• El ajuste de holgura de la válvula del motor se realiza cada 10.000 horas o cada cinco años.

Hay una tarifa para inspecciones periódicas.

Nota: El cambio de piezas se calcula sobre la base de 2.000 horas por año en un periodo de 10 años. Si son necesarias piezas de recambio distintas de las arriba mencionadas, se cobrará una tarifa adicional distinta de la tarifa del contrato de inspección periódica. Nota: Si se acumula polvo o suciedad en la aleta del intercambiador de calor de la unidad interior o de la unidad exterior, esto tendrá como consecuencia una pérdida de eficiencia. Después de consultar con su distribuidor o su servicio técnico, elimine la suciedad y el polvo y lave el intercambiador de calor.

00_Instrallation_all.indb

PRECAUCIONES DE SEGURIDAD Antes de poner en funcionamiento el equipo, asegúrese de leer las PRECAUCIONES DE SEGURIDAD.

A continuación se mencionan los dos tipos de precauciones, una es una ADVERTENCIA y la otra es un PRECAUCIÓN. Asegúrese de seguir estas instrucciones en aras de la seguridad. • Las expresiones tienen el significado siguiente.

ADVERTENCIA Una suposición de que un error de uso podría provocar una muerte o lesión.

PRECAUCIÓN Una suposición de que un error de uso podría provocar una lesión o podría provocar daños físicos en el equipo.

• Significado de los símbolos

“ADVERTENCIA” o “PRECAUCIÓN”.

Indica que hay algo que debe hacerse.

• Se recomienda guardar este manual en un lugar fácil de alcanzar para que el operario pueda consultarlo con facilidad.

Si cambia el operario, cerciórese de entregarle este manual para su lectura.

PRECAUCIONES ANTES DEL USO ADVERTENCIA Confirme el tipo de gas que utiliza.

Si utiliza un tipo de gas equivocado, podría producirse una combustión incompleta y ser motivo de envenenamiento por gas. Confirme el tipo de gas. Confirme que cada unidad tiene un circuito eléctrico exclusivo. Si utiliza otro(s) equipo(s) eléctrico(s) en el mismo circuito, puede saltar un fusible o pueden producirse daños secundarios en el equipo. Confirme el circuito eléctrico.

Asegúrese de comprar equipos especificados por

Panasonic. Si compra equipos adicionales, por ejemplo un depurador de aire o un humidificador (en caso de instalación dentro de la unidad), asegúrese de comprar exclusivamente productos especificados por Panasonic. Además, solicite su instalación a un distribuidor especializado. Si instala incorrectamente el equipo usted mismo, puede provocar una descarga eléctrica, un incendio o una fuga de agua, etc. Se recomienda comprar equipos especificados por Panasonic. Confirme que está utilizando el refrigerante especificado poniéndose en contacto con su distribuidor o proveedor de servicios profesionales. Si utiliza un refrigerante distinto al especificado, podrían producirse fallos en el equipo, quemaduras o lesiones.

ES NO instale el equipo usted mismo.

Pida a su distribuidor o a un especialista que instale el equipo. Si lo instala incorrectamente usted mismo, podría provocar una descarga eléctrica, un incendio, una fuga de agua, etc. Confirme que el drenaje de escape de la unidad exterior y el agua de drenaje de la unidad interior no están interconectados. Si tienen tubos comunes, podrían producirse fugas de gas de escape en la habitación y ser motivo de envenenamiento. Confirme que los drenajes están separados. En la remota posibilidad de una fuga de refrigerante. Si el equipo está instalado en una habitación pequeña, deben adoptarse medidas para garantizar que la remota posibilidad de fuga del refrigerante no sobrepase un determinado límite. Antes de la instalación, consulte con su distribuidor acerca de este límite determinado. En caso de emergencia por fuga del refrigerante, puede producirse un accidente por falta de oxígeno en el aire.

00_Instrallation_all.indb

PRECAUCIONES DE SEGURIDAD PRECAUCIÓN Cerciórese de instalar la unidad exterior

Compruebe el estado de la puesta a donde no haya material volátil o inflamable. tierra. Asegúrese de que no hay No conecte el cable de conexión presencia, entrada o acumulación a tierra a tubos de gas, tubos de de gases inflamables o volátiles en agua, barras pararrayos ni cables la zona circundante al lugar donde telefónicos de conexión a tierra. Si instale su unidad exterior. De lo el cable de conexión a tierra está contrario, puede producirse un defectuoso, podría producirse una incendio. descarga eléctrica. No utilice este aparato en una Tubo de agua Algunas piezas son de plástico y no atmósfera potencialmente son buenas para puesta a tierra. explosiva. Tubo de gas !

Existe peligro de ignición y explosión. tierra La toma de tierra de la línea telefónica, una varilla pararrayos Cuando es golpeada por un rayo, se produce un enorme riesgo de sobrecarga eléctrica masiva.

Compruebe que dispone de disyuntor de Compruebe que tiene una fuente de derivación a tierra instalado. alimentación nominal y compruebe la capacidad del interruptor de circuito.

La ley exige un disyuntor de Esto podría producir daños en el derivación a tierra. La omisión de equipo o provocar un incendio. dicho disyuntor puede ocasionar Confirme la capacidad de la fuente descargas eléctricas o un incendio. de alimentación y del interruptor. Utilice exclusivamente un fusible de la Asegúrese de instalar el tubo de drenaje capacidad correcta. de la unidad interior con el mismo gradiente para un drenaje adecuado. El uso de cableado o similar en Una fuga de agua podría causar lugar del fusible correcto podría daños en su mobiliario y en otras provocar una descarga eléctrica y propiedades. un incendio.

Precauciones durante el uso

ADVERTENCIA Asegúrese de que los gases de escape de la unidad exterior no penetran en el interior. Si los gases de escape entran en la habitación, podrían provocar envenenamiento por gas.

No utilice el equipo con las manos húmedas.

Esto podría provocar una descarga eléctrica o dañar el equipo.

No ponga la mano u objetos extraños en la salida o entrada de las unidades interior y exterior.

Su interior contiene un ventilador que gira a alta velocidad y podría provocar lesiones.

No bloquee la entrada, la descarga o el drenaje de la unidad exterior.

Puede provocar una combustión incompleta y provocar un incendio o envenenamiento por gas.

00_Instrallation_all.indb

PRECAUCIONES DE SEGURIDAD ADVERTENCIA No se exponga usted mismo directamente al aire caliente o frío durante un periodo largo de tiempo.

Esto podría perjudicar a su salud.

Qué hacer si la unidad exterior tiene una fuga de gas combustible.

Si la unidad exterior tiene una fuga de gas combustible, apague el sistema de aire acondicionado, cierre la válvula de gas principal y póngase en contacto con su compañía local de gas, su servicio técnico o su distribuidor para efectuar las reparaciones pertinentes. Podría producirse un incendio. Qué hacer si hay una fuga de Si detecta un olor extraño (olor a refrigerante. quemado, olor a gas), un sonido anormal o vibraciones inusuales, Si se produce una fuga de apague el aire acondicionado y la refrigerante, apague el aire acondicionado y ventile la habitación. alimentación eléctrica. Si sigue utilizando el equipo en Después, notifique el incidente a circunstancias anómalas, podría su distribuidor o servicio técnico. Si producirse una descarga eléctrica, la fuga sobrepasa un determinado un incendio o una avería en la límite, podría producirse una falta de máquina. Póngase en contacto con oxígeno en el aire. su distribuidor o servicio técnico.

En el interior de la unidad hay piezas giratorias, piezas con alta temperatura y piezas de alta tensión y si se tocan podrían producirse lesiones o descarga eléctrica.

NO retire la protección del ventilador.

El ventilador gira a alta velocidad y podría provocar lesiones.

NO toque la salida de escape.

Está muy caliente y puede provocar quemaduras.

NO rocíe las unidades con un aerosol inflamable.

NO deje ni utilice aerosoles combustibles cerca de las unidades o encima de ellas. Esto podría provocar una ignición.

ES PRECAUCIÓN NO coloque aparatos de combustión en Ventile la habitación muy a menudo la línea directa de salida de aire de la cuando utilice material inflamable con el unidad interior. aire acondicionado encendido.

Una ventilación insuficiente podría Esto podría causar una combustión provocar una falta de oxígeno en el incompleta de los aparatos de aire. combustión.

00_Instrallation_all.indb

PRECAUCIONES DE SEGURIDAD PRECAUCIÓN NO utilice la unidad para aplicaciones

NO coloque animales ni plantas en la de refrigeración especiales, tales como trayectoria directa del aire. productos de alimentación, animales Esto podría afectar muy y plantas, maquinaria de precisión u negativamente a los animales o las objetos de arte: todas ellas necesitan un plantas. requisito de conservación especial. Eso podría causar un deterioro en la calidad de los productos alimentarios u otros materiales. NO coloque recipientes de agua encima de la unidad interior. NO coloque jarrones de flores u objetos similares que contengan agua encima de la unidad interior. Eso podría causar daños en el aislamiento eléctrico de la unidad interior y descarga eléctrica.

REQUISITO NO utilice el mando a distancia con un Siga las indicaciones siguientes con respecto a la objeto puntiagudo. fuente de alimentación instalada cerca de la unidad:

Eso podría dañar el mando • NO ponga en funcionamiento el equipo con la fuente a distancia. de alimentación cercana. Su sistema de aire acondicionado es un aire Cerciórese de utilizar un filtro de aire acondicionado multitipo. en la unidad interior. Si apaga una de las fuentes de alimentación El polvo y la suciedad instaladas cerca de la unidad, todas las unidades podrían entrar en la unidad con la misma fuente de alimentación quedarán y provocar una avería. inoperativas. • Encienda el interruptor de alimentación al menos NO utilice el aire acondicionado con cinco horas antes de poner en funcionamiento el aire las puertas o ventanas abiertas. acondicionado. Eso podría hacer que se El calentador del cárter cumple la función de proteger forme hielo alrededor de la el compresor. sección de descarga. Asegúrese de hacer lo siguiente: No bloquee las entradas ni las salidas En los momentos Deje el interruptor Deje el interruptor de las unidades interior o exterior. de inspección o en “ON” durante en “OFF” durante cuando quiera las temporadas las temporadas Eso podría provocar utilizarlo en las que utilice en las que no una pérdida tanto de el equipo. utilice el equipo. refrigeración como de Ponga el interruptor del aire calefacción. También fuente de en Interruptor en Interruptor en podría producir daños en el alimentación acondicionado ON al menos con “ON” “OFF” cinco horas de equipo. antelación.

• Durante el mantenimiento, ponga el interruptor en

“OFF”. • Durante temporadas de uso, NO ponga el interruptor en “OFF”.

00_Instrallation_all.indb

PRECAUCIONES DE SEGURIDAD ADVERTENCIA En caso de emergencia, desconecte el enchufe de alimentación de la toma de corriente, apague el disyuntor o apague el elemento de desconexión de la alimentación para aislar el acondicionador de aire de la fuente de suministro eléctrico.

PRECAUCIÓN Este aparato puede ser utilizado por niños a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales o falta de experiencia y conocimiento, siempre que hayan recibido supervisión o instrucciones en relación al uso del aparato de forma segura y entiendan los riesgos que dicho uso conlleva. Los niños no deben jugar con el aparato.

Los procesos de limpieza y mantenimiento por parte del usuario no deberán correr a cargo de niños sin la debida supervisión.

Reubicación/reparación

ADVERTENCIA Para reubicar el equipo, póngase en No modifique ni renueve el equipo. contacto con su distribuidor. Nunca modifique ni renueve el Para reubicar una unidad interior equipo. o exterior, debe contar con los Para realizar reparaciones, conocimientos adecuados, así póngase en contacto con su que póngase en contacto con distribuidor o con el servicio su distribuidor o con el servicio técnico. técnico. Las reparaciones incorrectas Los errores de instalación pueden podrían provocar fugas de agua, provocar escapes de gas en los electrificación o incendios. edificios que, a su vez, podrían producir envenenamiento, fugas de agua, electrificación o incendios. Cuando deje de utilizar el producto

Información importante referente al refrigerante utilizado

Este producto contiene gases de efecto invernadero fluorados. No ventile los gases a la atmósfera.

Tipo de refrigerante: R410A GWP(1) valor: 2088 (1) GWP = global warming potential (potencial de calentamiento atmosférico) Dependiendo de la legislación local o la europea será necesario realizar inspecciones periódicas. Contacte con su proveedor local para obtener más información.

ES Cuando deje de utilizar el producto, asegúrese de que no hay riesgo de caídas.

Para trasladarlo, póngase en contacto con su distribuidor o con el servicio técnico.

00_Instrallation_all.indb

COSAS QUE DEBE USTED SABER

• Todo sobre el uso especial.

• En caso de fallo de funcionamiento

Si, durante el funcionamiento, se produce un fallo de funcionamiento debido a rayos, ondas radiofónicas, ruido de la fuente de alimentación, etc., apague el interruptor de la fuente de alimentación. Para reiniciar el funcionamiento, encienda el interruptor de alimentación y realice nuevamente las operaciones de puesta en marcha.

PRECAUCIÓN Este acondicionador de aire es para uso exclusivo en espacios habitados.

No debe utilizarse con ningún otro fin. No utilice este equipo en lugares donde haya objetos que requieran una conservación especial, tales como productos de alimentación, animales, instrumentos de precisión y obras de arte.

• El equipo lleva incorporado un motor a gas y requiere una revisión periódica. (Cambio del aceite del motor, etc.)

• En caso de fallo eléctrico.

Si se produce un fallo de alimentación eléctrica durante el funcionamiento, la unidad se interrumpirá y se mantendrá parada. Para reiniciar el funcionamiento una vez reanudado el suministro eléctrico, realice nuevamente las operaciones de puesta en marcha.

Nivel de presión acústica: 58 dB(A) U-16GE3E5

58 dB(A) U-20GE3E5 62 dB(A) U-25GE3E5 63 dB(A) U-30GE3E5

 Acerca de la pantalla ‘Oil Check’ (Comprobación de aceite) del mando a distancia

La marca de comprobación del aceite parpadea en el mando a distancia cuando la hora de funcionamiento del motor a gas llega a la hora marcada. (Imagen de la derecha) Póngase en contacto con la empresa vendedora o con la agencia de servicio técnico y realice la inspección periódica cuando se visualice la “Marca de comprobación del aceite”. Si se mantiene esa situación, se producirá una avería en la unidad exterior.

 Condiciones de funcionamiento

Para utilizar el aire acondicionado correctamente, se recomienda utilizarlo en las condiciones siguientes. Temperatura exterior

≥ Aprox. -10°C, ≤ 43°C Humedad ambiental

≤ Aprox. 80% En la temporada de lluvias o cuando la humedad del aire sea elevada, el uso del aire acondicionado durante largos periodos puede provocar formación de hielo en la superficie del equipo y la descarga de aire puede descargar niebla.

Si pone el equipo en funcionamiento a temperaturas indebidas durante un largo periodo de tiempo, los componentes protectores se acoplarán y el equipo quedará inoperativo.
