| Tipo de producto | Aire acondicionado reversible |
| Capacidad de refrigeración | 2,5 kW |
| Capacidad de calefacción | 3,2 kW |
| Alimentación eléctrica | Monofásico 230V |
| Dimensiones unidad interior (L x H x P) | 800 x 290 x 215 mm |
| Dimensiones unidad exterior (L x H x P) | 800 x 600 x 300 mm |
| Peso unidad interior | 9 kg |
| Peso unidad exterior | 30 kg |
| Nivel sonoro unidad interior | 19 dB(A) |
| Nivel sonoro unidad exterior | 48 dB(A) |
| Funciones principales | Refrigeración, calefacción, deshumidificación, ventilación |
| Mantenimiento y limpieza | Filtros lavables, limpieza regular recomendada |
| Piezas de repuesto y reparabilidad | Disponibilidad de piezas en distribuidores autorizados |
| Clase energética | A++ en refrigeración, A+ en calefacción |
| Garantía | 2 años |
| Compatibilidades | Compatible con sistemas de control remoto |
Preguntas frecuentes - WH-UX09HE5 PANASONIC
Descarga las instrucciones para tu Acondicionador de aire en formato PDF gratis! Encuentra tus instrucciones WH-UX09HE5 - PANASONIC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. WH-UX09HE5 de la marca PANASONIC.
MANUAL DE USUARIO WH-UX09HE5 PANASONIC
Guía del menú rápido Sistema de bomba de calor aire a agua

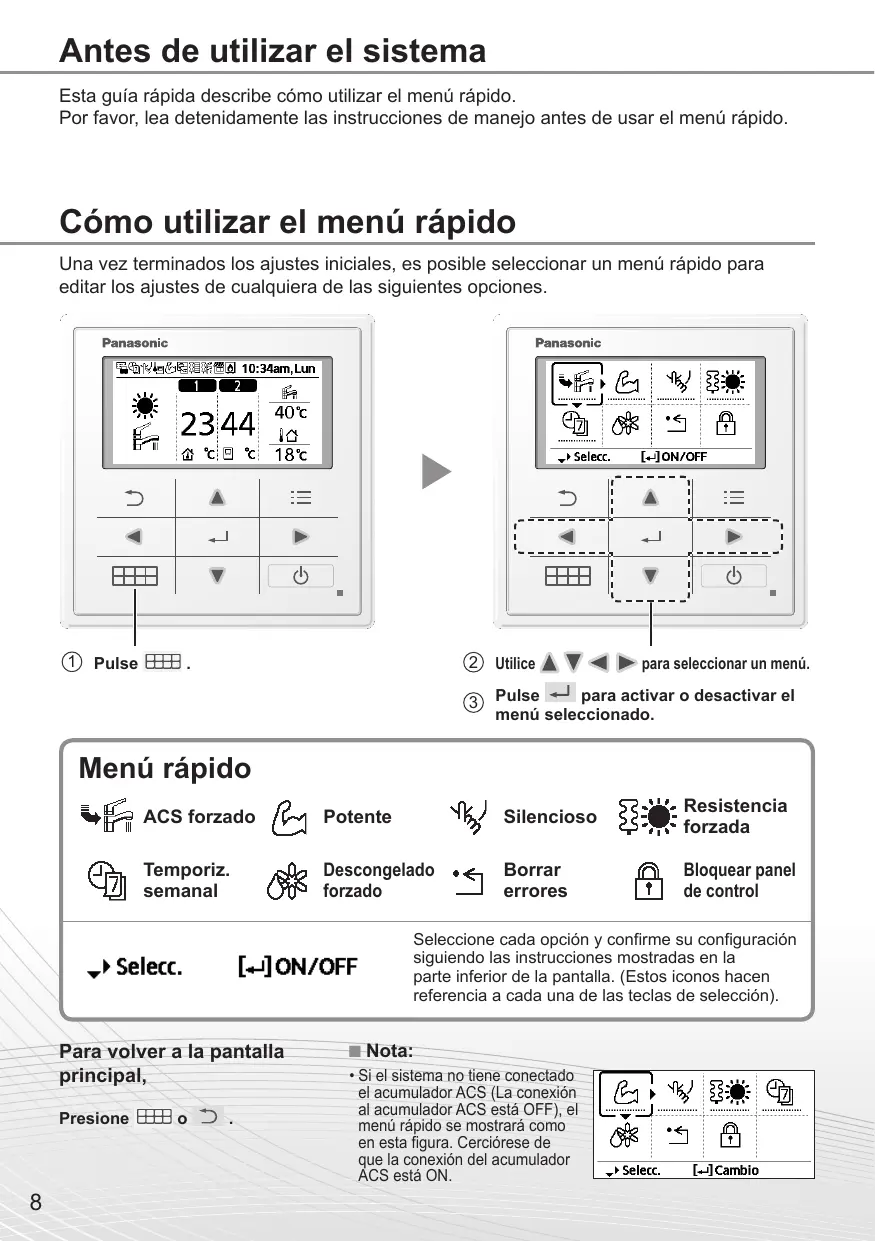

Antes de utilizar el sistema
Esta guía rápida describe cómo utilizar el menú rápido. Por favor, lea detenidamente las instrucciones de manejo antes de usar el menú rápido.
Cómo utilizar el menú rápido
Una vez terminados los ajustes iniciales, es posible seleccionar un menú rápido para editar los ajustes de cualquiera de las siguientes opciones.
para activar o desactivar el
Pulse menú seleccionado.
para seleccionar un menú.
Descongelado forzado
Bloquear panel de control
Seleccione cada opción y confirme su configuración siguiendo las instrucciones mostradas en la parte inferior de la pantalla. (Estos iconos hacen referencia a cada una de las teclas de selección).
Para volver a la pantalla principal,
• Si el sistema no tiene conectado el acumulador ACS (La conexión al acumulador ACS está OFF), el menú rápido se mostrará como en esta figura. Cerciórese de que la conexión del acumulador ACS está ON.
Cómo utilizar el menú rápido
Notas sobre el icono de funcionamiento • Icono de funcionamiento con “
• Icono de funcionamiento con “
” = ON Seleccione el siguiente icono para encender y apagar el acumulador ACS.
para confirmar su selección.
• ACS forzada desactivada.
• ACS forzada activada.
• Al conectar el calefactor forzado se deshabilita el ACS forzado. • Cuando se desactiva el ACS forzada, el funcionamiento y el modo recuperan el estado memorizado anterior.
Seleccione este icono para el funcionamiento potente en frío o calor.
para confirmar su selección.
(El funcionamiento potente se inicia aproximadamente 1 minuto después de haber pulsado
). • Se desactiva el funcionamiento potente.
• El modo potente funciona durante 60 minutos.
• El modo potente funciona durante 90 minutos.
• El modo potente se desconecta al apagar el sistema.
Cómo utilizar el menú rápido
Seleccione este icono para activar el funcionamiento silencioso. Pulse
para confirmar su selección.
(El funcionamiento silencioso se inicia aproximadamente 1 minuto después de haber pulsado
). • Se desactiva el funcionamiento silencioso.
• Modo silencioso funcionando en nivel 1.
• Modo silencioso funcionando en nivel 2.
• Modo silencioso funcionando en nivel 3.
El nivel 3 es el más silencioso.
• Seleccione este icono para temporizar el modo de funcionamiento silencioso.
Tras 1 segundo de retardo. Seleccione “Sí”. • Seleccione “Sí” mediante los botones .
Seleccione “Edición”.
• En caso de seleccionar “Borrar”, se borrará el ajuste del patrón del temporizador que haya seleccionado. Ajuste la hora y los minutos.
Seleccione el nivel de silencio.
• En caso de que coincida en el tiempo con otro patrón, la pantalla mostrará “El tiempo establecido se solapa!”.
Cómo utilizar el menú rápido
Seleccione este icono para activar el calefactor forzado. Pulse
para confirmar su selección.
(El calefactor forzado se inicia aproximadamente 1 minuto después de haber pulsado
• Calefactor forzado activado.
• Calefactor forzado desactivado.
• El calefactor forzado se deshabilita siempre que el equipo esté en funcionamiento y se mostrará ¡Deshabilitado debido a la operación ON!
Cómo utilizar el menú rápido
Seleccione este icono para borrar (cancelar) o cambiar el temporizador semanal. Pulse
para confirmar su selección.
• El temporizador no está activado.
• El temporizador está ajustado.
Tras 1 segundo de retardo.
Seleccione “Sí”. • Al seleccionar “No” volverá a la pantalla principal.
• Config. temporizador: Seleccione Config. temporizador para editar el temporizador semanal.
• Copia temporiz.: Seleccione para copiar los ajustes de un temporizador. [Ejemplo de los ajustes de un temporizador] Seleccione el(los) día(s) que desee editar mediante los botones
Si no ha ajustado ninguno de los 6 patrones se mostrará esta pantalla.
1 Seleccione el patrón “1” ~ “6”.
2 Establezca la hora y los minutos del programa. 3 Seleccione ON u OFF para el programa.
4 Seleccione el modo de funcionamiento.
/ / / / / / • Seleccione el modo mediante los botones 5 Establezca las temperaturas para las zonas 1 y 2 (en caso de que su sistema disponga de ajuste para 2 zonas).
6 Establezca la temperatura del acumulador ACS.
• El temporizador se deshabilita cuando se activa el calefactor forzado o se actúa sobre el interruptor frío-calor.
• En caso de haber seleccionado el temporizador semanal para dos zonas, deberá repetir el mismo procedimiento para la zona 2.
Cómo utilizar el menú rápido
Seleccione este icono para descongelar las tuberías. Pulse
para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Descongelado forzado
Seleccione este icono para recuperar la configuración anterior en caso de error. Pulse
para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
• Cerciórese de que todas las unidades están apagadas antes de seleccionar este modo, ya que restaurará el sistema completo a la configuración anterior.
Seleccionar para bloquear el mando a distancia. Pulse
para confirmar su selección.
(Al aceptar el modo se mostrará esta pantalla).
Seleccione “Sí”. (La pantalla principal quedará bloqueada). • Si selecciona “No” se volverá a la pantalla principal.
Bloquear panel de control
Para bloquear el mando a distancia.
Pulse cualquier tecla.
(Al aceptar el modo se mostrará esta pantalla).
Introduzca los 4 dígitos del código (La pantalla se desbloquea al introducir el código correcto).
Para resetear una contraseña olvidada (en la pantalla de desactivar funciones)
(Al aceptar el modo se mostrará esta pantalla).
Seleccione “Reinicio”.
