Tipo de Producto	Calentador de Agua a Gas
Marca	Jocel
Modelo	JEGN12L015808
Alimentación Eléctrica	220V CA, 50Hz
Potencia Eléctrica	33W
Tipo de Gas	2H-G20-20mbar
Categoría de Gas	I2H @20 mbar
Potencia Nominal de Entrada (Hi)	24 kW
Potencia Nominal de Salida	21 kW
Potencia Mínima de Entrada	8 kW
Caudal Máximo (elevación 25°C)	12 kg/min
Presión Máxima de Agua	10 bar
Presión Mínima de Agua	0.2 bar
Rango de Temperatura	35°C a 65°C
Método de Encendido	Encendido Automático por Control de Agua
Diámetro del Conducto de Humos	60 mm
Conexiones de Tubería	Entrada de Gas G1/2, Entrada de Agua Fría G1/2, Salida de Agua Caliente G1/2
Tipo de Control	Pantalla digital táctil
Características de Seguridad	Autocomprobación, apagado por llama, sobrecalentamiento, corte de corriente, fallo del ventilador, sobrecarga, fuga, presión de viento excesiva, sobretemperatura, protección por tiempo
Tipo de Aparato	B23, B53
Grado de Protección Eléctrica	IPX2
Clase de Eficiencia Energética	A
Modos de Trabajo	Auto, Eco, Normal
Contenido del Paquete	Calentador de agua a gas, conector de entrada de gas (con anillo de sellado), tornillos de expansión, tornillos de montaje, tornillos autorroscantes, manual de usuario

Preguntas frecuentes - JEGN12L015808 Jocel

¿Qué tipo de gas utiliza el JEGN12L015808?

El JEGN12L015808 utiliza gas 2H-G20-20mbar. Verifique la placa de características para asegurar el suministro correcto de gas.

¿Cuál es la presión mínima de agua requerida para el funcionamiento?

La presión mínima de agua es 0.2 bar (aproximadamente 2.9 psi). Por debajo de esto, el calentador puede no encenderse.

¿Cómo configuro la temperatura del agua por encima de 48°C?

Para configurar por encima de 48°C, primero debe cerrar el grifo de agua caliente, luego presione y mantenga presionado el botón de subida durante 5 segundos para desbloquear el rango de temperatura más alto (hasta 65°C). El agua por encima de 50°C puede causar quemaduras graves.

¿Qué hace la función de bloqueo infantil?

El bloqueo infantil evita cambios accidentales de temperatura por encima de 48°C. Cuando está activado, el ícono de bloqueo se ilumina. Para configurar temperaturas más altas, primero debe desactivar el bloqueo.

¿Con qué frecuencia se debe revisar el calentador de agua?

Se recomienda que un técnico calificado examine el quemador, el conducto de humos y el ventilador anualmente. Además, limpie el área del intercambiador de calor cada seis meses para evitar la acumulación de polvo.

¿Qué debo hacer si la pantalla muestra un código de error?

Primero, cierre la válvula de agua y vuélvala a abrir, o presione el botón ENCENDIDO/APAGADO para reiniciar. Si el error persiste, apague el gas y la corriente, espere unos minutos y vuelva a intentarlo. Si aún no funciona, contacte a un técnico calificado.

¿Se puede instalar el calentador de agua en un baño?

No, no está permitida la instalación en dormitorios, baños, sótanos o áreas mal ventiladas. Debe instalarse en una habitación bien ventilada con un conducto de humos que salga al exterior.

¿Cómo evito daños por congelación en climas fríos?

Cuando las temperaturas están cerca o por debajo de 0°C, drene el agua residual después de cada uso. Cierre la válvula de gas, gire la perilla de temperatura a baja, abra los grifos de agua caliente y retire la válvula de drenaje para vaciar el calentador.

¿Qué hace el modo Eco?

El modo Eco ajusta el suministro de gas para ahorrar energía mientras mantiene una temperatura constante del agua. Reduce el consumo de gas en comparación con el modo Normal, pero aún permite el ajuste de temperatura por el usuario.

¿Es segura para beber el agua del calentador?

No, el agua del calentador no es apta para beber. Está destinada solo para uso doméstico de agua caliente (por ejemplo, ducharse, lavar).

MANUAL DE USUARIO JEGN12L015808 Jocel

CALENTADOR DE GAS GAS WATER HEATER ESQUENTADOR

JEGN12L015808 - GN20

JEGB12L015815 - GN30

MANUAL DE INSTRUCCIONES

INSTRUCTION MANUALS

Gracias por adquirir nuestro calentador a gas

Lea este manual antes de la instalación y uso del aparato y guárdelo para una consulta futura.

Nota especial

Lea las instrucciones técnicas antes de instalar el dispositivo.

Lea las instrucciones de usuario antes de encender el aparato.

El fabricante no será considerado responsable por daños resultantes de una instalación y/o operación que no está de acuerdo con el presente manual.

Cuando la temperatura exterior baja de 0°C, el agua residual en el interior del calentador deberá vaciarse una vez usado el aparato.

EN26 : 2015

CARACTERÍSTICAS Y BENEFICIOS

■ Sistema de control inteligente por microordenador

El componente central del calentador de agua es un sistema inteligente por microordenador, una de las tecnologías mecatrónicas más avanzadas. El conjunto de chips de la CPU puede analizar automáticamente y configurar los parámetros óptimos de trabajo de forma rápida y basándose en diferentes datos como cantidad de agua en circulación, presión y temperatura del agua de entrada.

■ Control digital para una temperatura constante del agua de salida automática

Esta función busca monitorizar la temperatura del agua de salida mediante un sensor de temperatura y traspasar esta información al microordenador, de modo que este pueda realizar los ajustes de cantidad de gas y aire necesarios para obtener una temperatura del agua de salida según las preferencias del usuario y la temperatura actual del agua de entrada de forma automática.

■ Baja presión del agua de arranque

La presión de agua de arranque más baja de este producto podría alcanzar los 0,02 MPa (el caudal mínimo de agua es de 2,5 l/min), por lo que también podría utilizarse en el área residencial con baja presión de agua.

■ Función memoria con inteligencia artificial (IA)

El calentador de agua a gas puede trabajar a la temperatura seleccionada la última vez al reiniciarse, para que no tenga que indicar la temperatura cada vez. Esta es una de las grandes experiencias del concepto de ergonomía.

■ Eficiencia y ahorro energético

Este producto cuenta con una tecnología avanzada denominada Combustión reforzada y combustión forzada. Estas patentes tienen como objetivo hacer el mejor uso de la

energía térmica con la mayor eficiencia de trabajo.

■ Fijación táctil de la temperatura

Puede fijar la temperatura deseada fácilmente pulsando sobre la pantalla digital. La temperatura de ajuste se sitúa entre 35°C y 65°C, que pueden satisfacer diferentes requisitos de temperatura del agua con una fácil operación.

■ Protección de seguridad múltiple

Este producto cuenta con una serie de protecciones de seguridad que incluyen protección de autocomprobación, protección anti fuego, protección contra sobrecalentamiento, protección contra caída de tensión accidental, protección contra averías del ventilador, protección contra cargas eléctricas, protección contra exceso de temperatura, protección contra la presión del viento, protección contra sobretemperatura, protección por temporización, etc.

CONSEJOS

La conclusión anterior proviene de la prueba de protección de seguridad en condiciones experimentales de laboratorio. El funcionamiento del aparato puede verse afectado por factores externos de su ubicación actual. Por lo tanto, utilice el producto en condiciones adecuadas en lugar de usarlo de forma devastadora.

DESCRIPCIÓN DE LOS COMPONENTES

Fig. 1
(La información sobre dimensiones se muestra a modo de referencia exclusivamente.
Consulte el producto en concreto).

Fig. 2 (Unidad: mm)
(La información sobre dimensiones es de referencia exclusivamente. Consulte el producto en concreto.)

ATENCIÓN

LA INSTALACIÓN DEL APARATO DEBE SER EFECTUADO POR PERSONAL ACREDITADO CONFORME LO ESTABLECIDO POR LAS NORMAS NACIONALES VIGENTES SOBRE INSTALACIONES Y LAS NORMAS DICTADAS POR AUTORIDADES LOCALES Y ORGANISMOS ENCARGADOS DE SALVAGUARDAR LA SALUD PÚBLICA.

Advertencias para el instalador

• Este aparato sirve para producir agua caliente de uso domiciliario.
• Debe estar conectado a una red de distribución de agua caliente domiciliaria compatible con sus prestaciones y su potencia.
• Está prohibido su uso con finalidades diferentes a las especificadas. El fabricante no se considera responsable por eventuales daños derivados de usos impropios, incorrectos e irracionales o por no respetar las instrucciones contenidas en el presente manual.
• La instalación, el mantenimiento y cualquier otra operación, se deben realizar respetando las normas vigentes y las indicaciones suministradas por el fabricante. Una incorrecta instalación puede causar daños a personas, animales o cosas de los cuales el fabricante no es responsable.
• El aparato se suministra en un embalaje de cartón, después de haber quitado dicho embalaje verifique la integridad del aparato y que esté completo. Ante cualquier problema, llame al proveedor.
• Los elementos que componen el embalaje (grapas, bolsas de plástico, poliestireno celular, etc.) no se deben dejar al alcance de los niños ya que constituyen una fuente de peligro. No permita que los niños o personas no habilitadas utilicen el aparato.
• En el caso de avería y/o mal funcionamiento, apague el aparato, cierre el grifo de gas y no intente repararlo, diríjase a personal especializado. Antes de realizar cualquier tipo de operación en el aparato, es necesario interrumpir la alimentación eléctrica llevando el interruptor externo de la caldera a la posición "APAGAR".
• Las posibles reparaciones, utilizando exclusivamente repuestos originales, deben ser realizadas solamente por técnicos acreditados. No respetar lo arriba mencionado, puede afectar la seguridad del aparato y hace caducar toda responsabilidad del fabricante.
• En el caso de trabajos o de mantenimiento de estructuras ubicadas en las cercanías de los conductos o de los dispositivos de descarga de humos y sus accesorios, apague el aparato y una vez finalizados los trabajos, solicite a personal técnico especializado que verifique la eficiencia de los conductos o de los dispositivos.
• Para la limpieza de las partes externas, desconecte el aparato y lleve el interruptor externo a la posición “APAGAR”. Realice la limpieza con un paño húmedo empapado en agua con jabón. No use detergentes agresivos, insecticidas ni produtos tóxicos.

NORMAS DE SEGURIDAD

- Instale el aparato en una pared sólida, no sujeta a vibraciones.

Ruido durante el funcionamiento.

- Al perforar la pared, no dañe cables eléctricos o tubos ya instalados.

Fulguración por contacto con conductores bajo tensión. Explosiones, incendios o intoxicaciones por pérdida de gas en los tubos dañados.

Daño a instalaciones ya existentes.

Inundaciones por pérdidas de agua en los tubos dañados.

• Realice las conexiones eléctricas con conductores de sección adecuada.

Incendio por recalentamiento debido al paso de corriente eléctrica en cables subdimensionados.

- Proteja los tubos y los cables de conexión para evitar que se dañen.

Fulguración por contacto con conductores bajo tensión. Explosiones, incendios o intoxicaciones por pérdida de gas en los tubos dañados.

Inundaciones por pérdidas de agua en los tubos dañados.

- Verifique que el ambiente en el que se va a realizar la instalación y las instalaciones a las cuales debe conectarse el aparato sean conformes a las normas vigentes.

Fulguración por contacto con conductores bajo tensión incorrectamente instalados. Explosiones, incendios o intoxicaciones debido a una incorrecta ventilación o descarga de humos.

Daño del aparato debido a condiciones de funcionamiento impropias.

- Utilice herramientas manuales adecuadas (especialmente verifique que la herramienta no esté deteriorada y que el mango esté íntegro y correctamente fijado), úselas correctamente, evite posibles caídas desde lo alto y vuelva a colocarlas en su lugar después del uso.

Lesiones personales debidas a proyecciones de astillas o fragmentos, inhalación de polvo, golpes, cortes, pinchazos o abrasiones.

Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes.

- Utilice equipos eléctricos adecuados (especialmente verifique que el cable y el enchufe estén íntegros y que las partes dotadas de movimiento rotativo o alternativo estén correctamente fijadas), úselos correctamente, no obstaculice los pasos con el cable de alimentación, evite posibles caídas desde lo alto, desconéctelos y vuelva a colocarlos en su lugar después del uso.

Lesiones personales debidas a proyección de astillas o fragmentos, inhalación de polvos, golpes, cortes, pinchazos, abrasiones, ruidos o vibraciones.

Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes.

- Verifique que las escaleras portátiles estén apoyadas de forma estable, que sean suficientemente resistentes, que los escalones estén en buen estado y que no sean resbaladizos, que no se desplacen cuando hay alguien arriba y que alguien vigile.

Lesiones personales debidas a una caída desde lo alto o por cortes (escaleras dobles).

- Verifique que las escaleras de tijera estén apoyadas de forma estable, que sean suficientemente resistentes, que los escalones estén en buen estado y que no sean resbaladizos, que posean apoyos a lo largo de la rampa y barandas en el descanso.

Lesiones personales debidas a una caída desde lo alto.

- Durante los trabajos realizados a una cierta altura (en general con un desnivel superior a los dos metros), verifique que se utilicen barandas perimétricas en la zona de trabajo o eslingas individuales para prevenir la caída, que el espacio

recorrido durante la eventual caída esté libre de obstáculos peligrosos, que el impacto que se produciría sea atenuado por superficies de amortiguación semirígidas o deformables.

Lesiones personales debidas a una caída desde lo alto.

- Verifique que en el lugar de trabajo existan adecuadas condiciones higiénicosanitarias de iluminación, de aireación y de solidez.

Lesiones personales debidas a golpes, tropiezos, etc.

- Proteja con material adecuado el aparato y las zonas próximas al lugar de trabajo.

Daño del aparato o de objetos cercanos debido a proyecciones de astillas, golpes o cortes.

- Desplace el aparato con las protecciones correspondientes y con la debida cautela.

Daño del aparato o de objetos cercanos debido a choques, golpes, incisiones o aplastamiento.

- Durante los trabajos, utilice la ropa y los equipos de protección individuales.

Lesiones personales debidas a fulguración, proyección de astillas o fragmentos, inhalación de polvos, golpes, cortes, pinchazos, abrasiones, ruidos o vibraciones.

- Organice el desplazamiento del material y de los equipos de modo tal que resulte fácil y seguro evitando realizar pilas que puedan ceder o derrumbarse.

Daño del aparato o de objetos cercanos debido a choques, golpes, incisiones o aplastamiento.

- Las operaciones en el interior del aparato se deben realizar con la cautela necesaria para evitar contactos bruscos con partes puntiagudas.

Lesiones personales como cortes, pinchazos y abrasiones.

- Restablezca todas las funciones de seguridad y control relacionadas con una intervención sobre el aparato y verifique su funcionalidad antes de volver a ponerlo en funcionamiento.

Explosiones, incendios o intoxicaciones por pérdidas de gas o por una incorrecta descarga de humos.

Daño o bloqueo del aparato debido a un funcionamiento fuera de control.

- No realice ninguna operación, sin una previa verificación de que no existen fugas de gas utilizando el detector correspondiente.

Explosiones o incendios por pérdidas de gas en los tubos dañados/desconectados o componentes defectuosos/desconectados.

- No realice ninguna operación sin una previa verificación de ausencia de llamas directas o fuentes de chispa.

Explosiones o incendios por pérdidas de gas en los tubos dañados/desconectados o componentes defectuosos/desconectados.

- Verifique que los pasajes de descarga y ventilación no estén obstruidos.

Explosiones, incendios o intoxicaciones por una incorrecta ventilación o descarga de humos.

- Verifique que los tubos de descarga de humos no tengan pérdidas.

Intoxicaciones debidas a una incorrecta descarga de humos.

- Antes de manipular componentes que podrían contener agua caliente, vacíelos activando los purgadores.

Lesiones personales como quemaduras.

- Realice la desincrustación de la caliza en los componentes respetando lo especificado en la placa de seguridad del producto usado, aireando el ambiente, utilizando prendas de protección, evitando mezclar productos diferentes y protegiendo el aparato y los objetos cercanos.

Lesiones personales debidas al contacto de la piel o los ojos con sustancias ácidas e inhalación o ingestión de agentes químicos nocivos.

Daño del aparato o de objetos cercanos debido a corrosión con sustancias ácidas.

- Cierre herméticamente los orificios utilizados para efectuar lecturas de presión de gas o regulaciones de gas.

Explosiones, incendios o intoxicaciones por salida de gas de los orificios dejados abiertos.

- Verifique que los inyectores y los quemadores sean compatibles con el gas de alimentación.

Daño del aparato debido a una incorrecta combustión.

- Si se advierte olor a quemado o se ve salir humo del aparato, desconecte la alimentación eléctrica, cierre el grifo de gas, abra las ventanas y llame al técnico.

Lesiones personales provocadas por quemaduras, inhalación de humo o intoxicación.

- Cuando se advierta un fuerte olor a gas, cierre el grifo de gas, abra las ventanas y llame al técnico.

Explosiones, incendios o intoxicaciones.

REQUISITOS DE INSTALACIÓN

- El conducto del calentador de agua a gas debe instalarse a través de una pared externa, el calentador no puede ser instalado en el exterior. (Fig. 3).

Fig. 3

Fig. 4

• El calentador de agua a gas, debe ser instalado en una habitación convenientemente ventilada, según la normativa vigente. No está permitido instalar el dispositivo en un dormitorio, un sótano, un baño o cualquier otro lugar con mala ventilación.
• El conducto del calentador no se puede conectar a un sistema de combustión común (Fig. 4).
• No instalar el calentador en lugares donde se utilicen productos químicos especiales, como lavanderías o fábricas, etc., de lo contrario podría oxidarse, acortarse la vida útil del calentador o impedir un funcionamiento normal del aparato. (Fig. 5)
• No instale el calentador encima de estufas de gas u otras fuentes de calor. (Fig. 6)
• El calentador de agua a gas debe mantenerse alejado de materiales combustibles a una distancia prudencial según se muestra en la Fig. 7.
• Cuando los materiales de las piezas de instalación son combustibles o inflamables, estas deberán incorporar un recubrimiento aislante, una placa resistente al calor y deberá mantenerse una distancia mínima con la pared de 10mm. Además, el tamaño de la placa calefactora deberá ser superior al revestimiento de 10 mm del calentador de agua (Fig. 8).

Fig.7

Fig. 8

• Los cables eléctricos y el equipo eléctrico no deberán colocarse por la parte superior del calentador de agua. La distancia horizontal entre el calentador de agua y otros equipos eléctricos deberá ser superior a 400 mm
• La toma de corriente deberá contar con cable de tierra para mayor seguridad. Para un menor número de veces que el aparato se enchufará a la pared, se recomienda utilizar un enchufe con un interruptor. Al apagar el calentador, desenchúfelo de la pared para evitar que esté permanentemente electrificado. La toma de corriente no debe instalarse en entornos húmidos.
• La toma debe situarse del lado del producto, y nunca será instalada bajo la máquina o en un lugar donde reciba salpicaduras, cerca de fuentes de calor, expuesto al sol y la lluvia, o en un lugar donde no resulte fácil controlar el aparato.
• El lugar de instalación de la toma debe estar alejada de zonas donde la toma pueda recibir agua de la ducha.

■ Método de instalación

1. Instalación del calentador de agua a gas

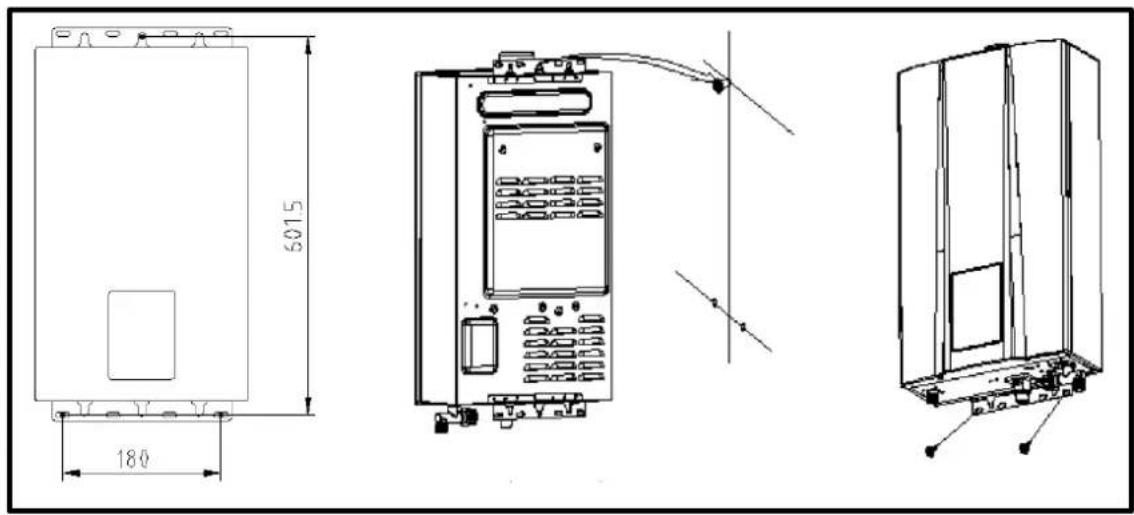

Realice agujeros en la pared según la Fig. 9, coloque un perno de expansión en el orificio superior y la junta de plástico en el orificio inferior, monte el calentador de agua verticalmente sobre el perno superior sin inclinar y apriete los pernos en los agujeros.

Fig. 9 (Unidad: mm)

2. Instalación de los conductos de agua y gas (Fig. 10)

- Se puede utilizar cuando el sistema de combustión permite que la presión de gas aplicada alcance el nivel más bajo. Si el calentador de agua de gas alcanza el calor nominal de entrada, la presión de gas deberá alcanzar el calor nominal de entrada según parámetros tecnológicos.

Fig. 10

■ Entrada de gas

1. Antes de conectar el suministro de gas, comprueba en la placa de identificación del lado derecho de la cubierta frontal que el calentador y el gas suministrado tienen la misma clasificación.
2. Todas esas tuberías deberán ser nuevas o utilizado previamente para el único fin del transporte de gas; y deberán encontrarse en buenas condiciones y libres de obstrucciones internas. Los bordes con rebaba se escariarán en todo el diámetro del conducto. Todos los accesorios utilizados deberán ser de hierro maleable, latón amarillo o accesorios de plástico homologados. No se permiten tubos flexibles.
3. Una vez realizadas las conexiones, comprobar que no haya fugas de gas a través de las juntas (incluyendo todos los conductos existentes). Usar agua y jabón en todos los accesorios y válvulas del circuito de gas. Las burbujas de jabón son un síntoma de fuga.

NOTA: No se puede introducir ninguna sustancia que no sea aire, dióxido de carbono o nitrógeno en el conducto de gas.

NOTA: Si detecta cualquier fuga, corte el gas inmediatamente. Una vez comprobada la fuga, realice las acciones necesarias para detener la fuga. Encienda el gas y vuelva a comprobar con una solución jabonosa. Nunca compruebe las fugas de gas con una cerilla o llama.

■ Entrada de agua fría

1. Mirando de frente al calentador, la entrada de agua fría se encuentra a su derecha y la salida de agua caliente a su izquierda. Aunque las tuberías de agua en toda la estructura pueden ser de material distinto del cobre, se recomienda utilizar tuberías de cobre durante al menos 0,92 m antes y después del calentador (siga los códigos locales). Procure que la entrada de la tubería de agua tenga un diámetro de al menos 1/2" para permitir una capacidad de flujo completa.
2. Recuerde que la presión del agua debe ser suficiente para activar el calentador al recibir agua caliente del último piso. Si las conexiones frías y calientes al calentador se invierten, el calentador no funcionará. Conectores de 1/2" Los accesorios de cobre o latón funcionan mejor conectados a los racores. Los racores de tipo flexible facilitarán la instalación y sellarán la válvula de paso de agua mediante una conexión de unión mediante junta de tipo tapón. No utilizar teflón o pegamento para tuberías en este tipo de juntas. Asegúrese de que no haya partículas sueltas o suciedad en la tubería. (Fig. 10)
3. La presión del agua debe ser suficiente para activar el calentador, la presión máxima para el aparato es de 10 bar; incluso con los efectos de la dilatación del agua, la presión del agua en el aparato no debe exceder este valor.

■ Salida de agua caliente

Utilice un tubo flexible o rígido para conectar con el pulverizador sin válvula. Si una válvula o interruptor está conectado al pulverizador, el tubo de salida no debe utilizar material resistente al calor y a la presión, como plásticos, tubos de aluminio, a fin de evitar que la tubería se rompa y escalde al usuario.

3. Instalación del conducto:

■ Instalación del conducto de humos del calentador de agua a gas de tiro forzado (tipo B23, B53)

Este producto es un calentador de agua a gas de tipo aire forzado; solo puede utilizarse después de instalar el conducto de humos siguiendo estrictamente la normativa

pudiendo expulsar el gas residual al exterior. No está permitido usar el calentador de agua de gas sin instalar correctamente el conducto de humos.

Siga los siguientes requisitos durante la instalación del conducto de tiro:

1. Consulte la Fig. 11 sobre el método de instalación. Si el conducto de humos es demasiado corto, puede proceder a su extensión convenientemente. Comprueba el conducto de humos y verifique si existe algún daño o fuga semestralmente.
2. La longitud del conducto de humos deberá ser inferior a 8 m.
3. La distancia horizontal del conducto de humos deberá ser cuanto más corta mejor. El extremo del conducto de combustión debe tener una inclinación descendiente de 2º (Fig. 11), para que corra el agua de condensación.
4. La distancia entre el conducto de humos y los materiales combustibles deberá ser inferior a 150mm. Si el conducto de combustión necesita atravesar materiales combustibles o la pared, deberá utilizarse material de protección térmica para empacar el conducto de humos con un grosor de mayor de 20mm. (consultar Fig.8)
5. No aplicar cemento entre el conducto de humos y la pared para un mejor mantenimiento.
6. El conducto de humos debe quedar fijado firmemente. Puede usarse papel autoadhesivo en la pieza de conexión para evitar que el gas residual vuelva a la habitación.

Fig. 11

■ Precauciones durante la instalación del conducto de humos

• Se prohíbe estrictamente el uso de otros conductos con diferentes características. No modificar las características del tubo.
• La instalación del tubo debe realizarse correctamente, de lo contrario los gases residuales fluirán de vuelta y será peligroso. (Fig. 12)

Instalación Incorrecto	Problema Causado	Instalación Correcta
	Fuga de gases de escape en la habitación.
	Combustión anormal	Exterior
	No funciona normalmente	Exterior

Fig. 12

ATENCIÓN

La instalación y las regulaciones que se producen durante el mantenimiento, deben ser efectuadas por personal especializado y según las instrucciones. Una incorrecta instalación puede causar daños a personas, animales o cosas, con respecto a los cuales el fabricante no se considera responsable. Si el aparato se instala en el interior de un apartamento, verifique que se respeten las disposiciones correspondientes a la entrada de aire y a la ventilación del ambiente (según las leyes vigentes).

OPERACIÓN

• Este aparato sirve para producir agua caliente para uso domiciliario.
• Se debe conectar a una instalación compatible con sus prestaciones y con su potencia.
• Está prohibido su uso con finalidades diferentes a las especificadas. El fabricante no se considera responsable por los daños derivados de usos impropios, incorrectos e irracionales o por no respetar las instrucciones contenidas en el presente manual.
• El técnico instalador debe estar acreditado para la instalación de aparatos para calefacción y al finalizar el trabajo, debe entregar al comprador la declaración de conformidad. La instalación, el mantenimiento y cualquier otra operación, se deben realizar respetando las normas vigentes y las indicaciones suministradas por el fabricante.
• En caso de avería y/o mal funcionamiento, apague el aparato, cierre el grifo de gas y no intente repararlo, llame a personal cualificado.
• Las reparaciones, realizadas utilizando exclusivamente repuestos originales, deben ser realizadas solamente por técnicos acreditados. No respetar lo indicado arriba, puede afectar la seguridad del aparato y hace caducar toda responsabilidad del fabricante.
• En el caso de trabajos o de mantenimiento de estructuras ubicadas en las cercanías de los conductos o de los dispositivos de descarga de humos y sus accesorios, apague el aparato y una vez finalizados los trabajos, solicite a personal técnico especializado que verifique la eficiencia de los conductos o de los dispositivos. En el caso de no utilizar el aparato por un tiempo prolongado, es necesario:
• Desconectarla de la alimentación eléctrica llevando el interruptor externo a la posición "APAGAR";
• Cerrar los grifos de gas y de la instalación de agua para uso domiciliario;
• Vaciar la instalación sanitaria si hay peligro de congelación.
• Si debe desactivar en forma definitiva el aparato, haga realizar las operaciones por personal técnico especializado.
• Para la limpieza de las partes externas, apague el aparato y lleve el interruptor externo a la posición "APAGAR". No utilice ni conserve sustancias fácilmente inflamables en el ambiente en el que está instalada la caldera.

■ Normas de seguridad

- No realice operaciones que impliquen la apertura del aparato.

Fulguración por la presencia de componentes bajo tensión.

Lesiones personales como quemaduras debido a la presencia de componentes recalentados o heridas producidas por bordes y protuberancias cortantes.

- No realice operaciones que impliquen la remoción del aparato del lugar en el que está instalado.

Fulguración por la presencia de componentes bajo tensión.

Inundaciones por pérdida de agua de los tubos desconectados.

Explosiones, incendios o intoxicaciones por pérdida de gas de los tubos desconectados.

- No dañe el cable de alimentación eléctrica.

Fulguración por la presencia de cables pelados bajo tensión.

- No deje objetos sobre el aparato.

Lesiones personales por la caída del objeto como consecuencia de las vibraciones. Daño del aparato o de los objetos que se encuentren debajo de él, por la caída del objeto como consecuencia de las vibraciones.

Lesiones personales por la caída del aparato

Daño del aparato o de los objetos que se encuentren debajo de él, por la caída del aparato debido a que se desenganche de la fijación.

- No suba a sillas, taburetes, escaleras o soportes inestables para efectuar la limpieza del aparato.

Lesiones personales por la caída desde una gran altura o por cortes (escaleras dobles).

- No realice operaciones de limpieza del aparato si primero no lo ha apagado y ha llevado el interruptor externo a la posición APAGAR.

Fulguración por la presencia de componentes bajo tensión.

- No utilice insecticidas, solventes o detergentes agresivos para la limpieza del aparato.

Daño de las partes de material plástico o pintadas.

- No utilice el aparato con finalidades diferentes a las de un uso domiciliario normal

Daño del aparato por sobrecarga de funcionamiento.

Daño de los objetos indebidamente tratados.

- No permita que los niños o personas inexpertas utilicen el aparato.

Daño del aparato por uso impropio.

- Si advierte olor a quemado o ve salir humo del aparato, desconecte la alimentación eléctrica, cierre el grifo de gas, abra las ventanas y llame al técnico.

Lesiones personales provocadas por quemaduras, inhalación de humo o intoxicación.

- Si advierte un fuerte olor a gas, cierre el grifo principal de gas, abra las ventanas y llame al técnico.

Explosiones, incendios o intoxicaciones.

El aparato no debe ser utilizado por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos (incluidos los niños), a menos que sean vigiladas o reciban instrucciones sobre el uso del aparato, por una persona responsable de su seguridad. Los niños deben ser vigilados para verificar que no jueguen con el aparato.

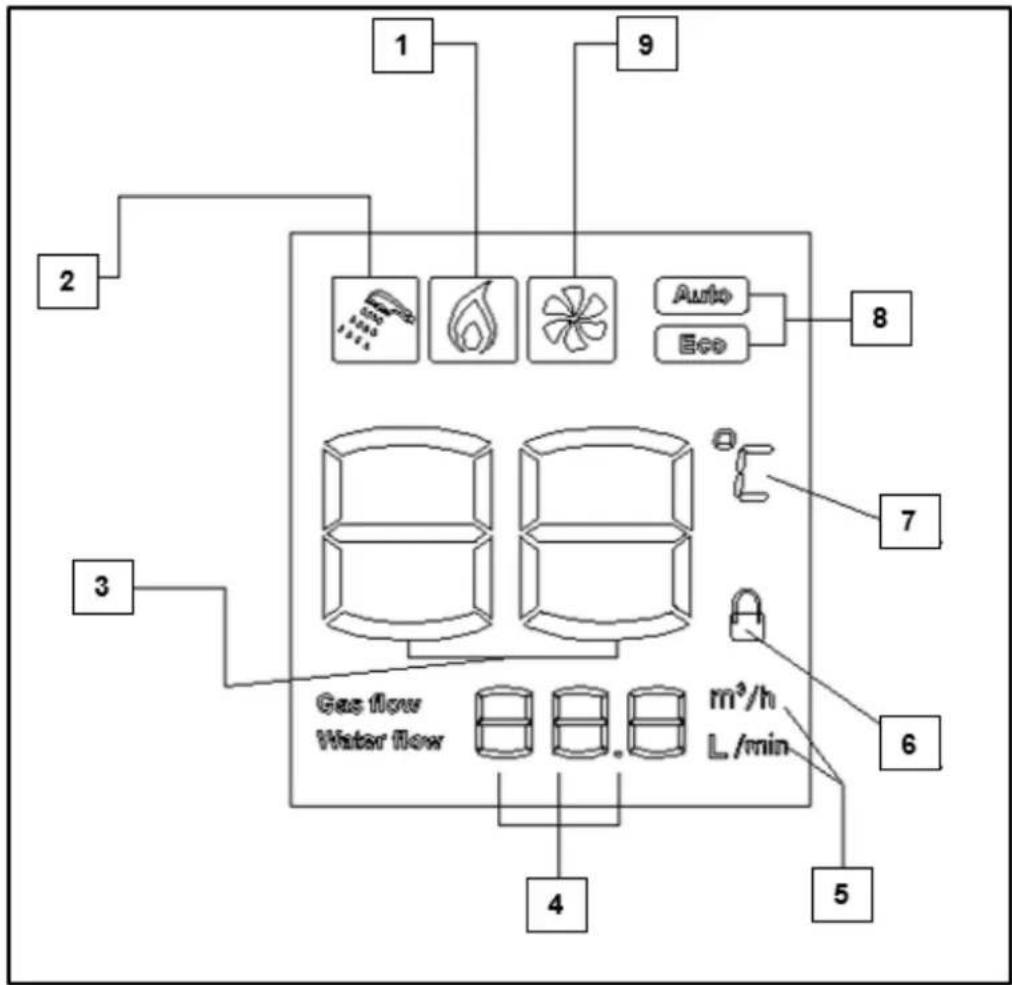

INSTRUCCIONES SOBRE CONTENIDO DE LA PANTALLA

1. Indicador de la llama ardiendo

Cuando el calentador está en funcionamiento, se visualiza el símbolo de la llama ardiendo.

2. Indicador de entrada del flujo de agua

Cuando el flujo de entrada de agua es detectado, el visor LED se enciende/ilumina.

3. Área principal de la pantalla digital

• En el modo de funcionamiento normal del calentador, se muestra la temperatura definida.
• Cuando el calentador falla, es visualizado el código de error.

4. Área de información

• Indica la producción del flujo del agua en tiempo real.
• Indica la producción del consumo de gas en tiempo real.
• Consulta acumulativa de la cantidad de agua usada.

• Consulta acumulativa de la cantidad de consumo de gas.

• Producción del flujo de agua, unidad de producción del flujo de gas

• Función de bloqueo para niños.

Cuando la protección del bloqueo para niños está activada, el símbolo permanece iluminado. Cuando la temperatura definida alcanza los 48 grados o más, pulse el botón de aumento, va a observar que el icono parpadea para indicar que la protección de función de bloqueo para niños está activada.

1. Indicador del estado de regulación de temperatura

En el modo de regulación de temperatura, el dispositivo parpadea, en el estado de no regulación, está continuamente iluminado.

1. Indicador de modo de funcionamiento

Muestra el modo de funcionamiento actual del calentador.

1. Indicador de ventilador

El dispositivo se ilumina cuando el ventilador está en funcionamiento

INSTRUCCIONES SOBRE EL BOTÓN TÁCTIL

Botón @

Presione este Botón para seleccionar el modo de funcionamiento del sistema o I función de consulta

Botón para arriba y para abajo

Para definiciones del selector del flujo de agua o de temperatura.

Botón de encender/apagar

Inicia o para el funcionamiento del calentador.

PREPARACIÓN ANTES DE LA IGNICIÓN

1. Comprueba que el gas usado cumple con las especificaciones de la etiqueta en este sentido.
2. Conecte el enchufe y, a continuación, encienda la alimentación. (Se escuchará un pitido)
3. Abra la válvula de gas.

AJUSTES DE TEMPERATURA

Pulse el botón “☐” (ENCENDIDO/APAGADO) en el panel de control, pantalla y temperatura del agua caliente. Pulse Arriba “☐” o Abajo“☐” para configurar la temperatura del agua caliente según necesidad.

La temperatura del agua caliente mínima de este producto es 35°C y la máxima es 65°C. Para configurar la temperatura del agua de 35 a 48 °C cada vez presione el botón el cambio de temperatura de 1°C. De 48 a 65°C vea la tabla.

Temperatura	Configuración	Modo de ajustes
35-48°C	1°C	Presiona el botón
48-50°C	2°C	Presiona el botón por 5 segundos
50-55°C	5°C	Presiona el botón [BCK5]
55-60°C	5°C	Apague el aparato y pressione el botón durante 5 segundos.
60-65°C	5°C	Presiona el botón √

¡ATENCIÓN! EL AGUA CON TEMPERATURA SUPERIOR A LOS 50°C PROVOCA QUEMADURAS GRAVES. VERIFIQUE SIEMPRE LA TEMPERATURA DEL AGUA ANTES DE UTILIZAR.

ENCENDIDO Y SALIDA DE AGUA

• Abra la válvula de paso de agua, aparecerá en pantalla un símbolo de rociado. Al girar el ventilador, se encenderá la mecha y aparecerá una llama, generando agua caliente. La pantalla muestra la configuración de temperatura del agua de salida.
• Durante el funcionamiento del aparato, el caudal de agua de salida y la temperatura pueden ajustarse siguiendo el mismo método anteriormente mencionado. Una vez abierto el paso de agua e iniciada la operación, el rango de ajuste de la temperatura será 35-48°C. Por encima de 48°C, presionar el botón de bajada de grados (la función de bloqueo infantil permite evitar posibles quemaduras). Si desea fijar la temperatura por encima de 48°C, cierra el grifo de agua caliente y luego presione el botón para calentar.
• Al abrir la válvula de paso de agua, si el interruptor sigue en la posición APAGADO, el calentador se detendrá y solo saldrá agua fría. Si necesita calentar agua, deberá pulsar el botón ENCENDIDO.
• Cierra la válvula de paso de agua y el calentador se detendrá, aunque el ventilador seguirá ventilando la cámara de combustión durante unos segundos. La última temperatura fijada se mostrará en pantalla al abrir la válvula de paso de agua la próxima vez.
• Después de usar el calentador, deberá cerrarse la válvula de paso de agua y cortarse la corriente.

Atención:

• Si la válvula de paso de agua está abierta antes de encender el calentador de agua, el aparato entrará en modo de protección y sonará un pitido. Cierra la válvula de paso de agua a continuación.

• Puede ser necesario realizar varios encendidos de prueba al terminar de instalar el aparato o en primer uso de prueba después de cambiar la recargar de gas el dispositivo con el objeto de expulsar todo el aire remanente en el conducto de gas (Para gas G30).

• La temperatura mostrada en la pantalla es la temperatura de ajuste, mientras que la temperatura del agua de salida difiere según la longitud de los tubos y la estación del año. Por tanto, comprueba la temperatura del agua de salida actual.

• Si el caudal de agua caliente excede la capacidad del calentador, el agua no se calentará lo suficiente.
  Reduzca el caudal de agua.
• Al arrancar el calentador, preste atención a la temperatura de ajuste que se muestra en la pantalla teniendo cuidado de no quemarse.
• Para evitar quemarse, siempre que utilice el calentador de agua pruebe la temperatura del agua con la mano previamente.
• Cuando el aparato deje de funcionar y en la pantalla aparezcan códigos de error, cierra la válvula de paso de agua y vuelva a abrir. O pulse el botón de encendido/apagado hasta que la máquina esté apagada y, a continuación, reinícielo. Si el calentador de agua todavía no funciona regularmente, cierra la válvula de gas y corte la corriente, recarque la máquina y encienda de nuevo pasados unos minutos.

USE EL MODO FUNCIÓN

En modo standby (sin estado de agua), pulse el botón de función (@) y seleccione entre los 3 modos "Auto", "Eco", "Normal" para iniciar un ciclo de trabajo. El modo predeterminado del sistema es Normal.

Instrucciones sobre los tres modos de funcionamiento

- Modo normal (predeterminado): Para fijar la temperatura automática deseada por el usuario. En este modo no se iluminan las luces en pantalla de los modos "Auto" y "Eco".

- Modo Auto: (Se ilumina la luz "Auto" en la pantalla). Según la temperatura del agua de entrada, el sistema ajusta automáticamente la temperatura (según se muestra en la Tabla 1), permitiendo a los usuarios obtener el suministro de agua caliente más cómodo en cualquier momento.

Tabla 1 Tabla de selección de temperatura

N.°	Temperatura ambiente dela agua	Temperatura de correspondencia
1	≤ 15°C	45°C
2	16°C-21°C	43°C
3	22°C-27°C	40°C
4	≥ 28°C	38°C

Nota: En modo Auto, una vez encendido el calentador, la temperatura mostrada es la seleccionada antes de ponerse en marcha el aparato. La temperatura no cambiará en función de la temperatura del agua local después de iniciado un ciclo de trabajo del calentador.

- Modo Eco: (En la pantalla se iluminarán las luces "Eco".) En estado de ahorro, tras el cálculo por microordenador, ajustar automáticamente la cantidad de suministro de gas, en comparación con otros modos más económicos en cuanto a consumo de gas. Ya no solo por el ahorro de gas sino por garantizar una temperatura constante del agua en cumplimiento de los requisitos de usuario.

En modo de ahorro, el usuario puede seleccionar cuando lo desee la temperatura del agua, simplemente pulsando los botones arriba o abajo. Para seleccionar una temperatura, no hay que salir del modo de ahorro de energía. En ese caso, el usuario

deberá, en modo standby, pulsar el botón de función de nuevo para salir del modo de ahorro de energía.

PRODUCCIÓN INSTANTÁNEA DE AGUA CALIENTE Y PANTALLA DE CONSUMO DE AIRE EN TIEMPO REAL

Cuando el calentador está en modo de trabajo, la pantalla alternará información sobre producción de agua caliente y consumo de gas en tiempo real. Las imágenes cambiarán según las condiciones de trabajo en cada momento, para que el usuario conozca en todo momento las condiciones de trabajo actuales.

Por ejemplo: Cuando la información en tiempo real muestre "12.0L / min", indica que la producción de agua caliente en tiempo real por parte del calentador son 12 litros por minuto. Cuando la información en tiempo real muestre "2.0m³/h", indica que el consumo de gas en tiempo real por parte del calentador son 2,0 m³ a la hora.

Fig.13

PRECAUCIONES DE SEGURIDAD

■ Prevención anticongelación del agua

1. Vacíe el agua residual del interior del calentador para evitar que se congele el agua después de cada uso cuando la temperatura ambiente esté próxima o bajo 0°C. Proceder según instrucciones (Fig. 14)
2. Cierra la válvula de paso de agua ①
3. Gire el control de temperatura a la posición de nivel "bajo" ②, o girar el botón de volumen de agua a la posición de nivel "alto".
4. Cierra la válvula de paso de agua fría ③; si la válvula está instalada en el circuito de agua caliente, deberá abrirse.
5. Si existe una válvula de control ④ en la salida de agua caliente, deberá abrirse.
6. Gire la válvula de vaciado ⑤ y vacíe toda el agua. Una vez vaciada toda el agua residual, sustituya por agua limpia.

Fig. 14

■ Prevención de accidentes de gas

• Comprueba si la llama del quemador está apagada después de usar el aparato. No olvide cerrar la válvula de paso de gas (Fig. 15) y cortar la corriente.

• Comprueba siempre las conexiones de los conductos del gas con una solución jabonosa para que no haya fugas. Si se detecta una fuga, abra las ventanas y puertas de la estancia. En ese momento, no encienda ni ponga en marcha ningún aparato eléctrico ya que podrían generarse chispas o incluso llamas, incluso una explosión. (Fig. 16)

• Los calentadores deben usar el tipo de gas especificado por cada fabricante, debiéndose evitar el uso de otros gases o el uso del mismo gas en diferentes lugares.

• Comprueba siempre los conductos de gas y cámbielos cada año para evitar posibles fugas debido al agrietamiento.
• Si la llama es inconsistente, deje de usar el calentador de agua y póngase en contacto con el servicio técnico autorizado para repararlo o ajustarlo.

Fig. 15
Fig. 16

■ Prevención de incendios

• No deje el calentador de agua desatendido mientras esté en funcionamiento.
• En caso de fallo de corriente o de suministro de agua, cierra las válvulas de gas y de entrada de agua.
• No coloque toallas o prendas en la parte superior del calentador. (Fig. 17)
• No guarde productos inflamables, explosivos o volátiles cerca del calentador. (Fig. 18).
• Nunca incline o vuelque la bombona de gas (gas G30), esto facilitará el paso del gas para el calentador, pudiendo provocar incendio.

Fig. 17
Fig.18

■ Prevención de intoxicación por inhalación de monóxido de carbono

• Este producto debe expulsar el gas usado al exterior durante su funcionamiento, por lo que el conducto de combustión deberá conectarse al racor de la parte superior del calentador de agua para expulsar el gas residual al exterior, manteniendo el aire fresco en el interior y evitando una combustión incompleta. De lo contrario, puede suponer un peligro de lesiones o incluso muerte.
• Una presión de gas demasiado baja o demasiado alta puede provocar una combustión anormal. Llegado ese momento, no use el calentador y póngase en contacto con el servicio técnico.
• La acumulación de polvo y carbono puede bloquear el intercambiador de calor debido a un uso prolongado, y afectando a la combustión, haciendo que el monóxido de carbono aumente. Deberá ponerse en contacto cada medio año con un técnico autorizado para limpiar el polvo y el carbono acelerado del aparato y garantizar así una correcta combustión.
• El calentador deberá instalarse verticalmente. En caso de hacerse inclinado la llama puede tocar el intercambiador de calor y aumentar el volumen de monóxido de carbono producido.
• No ingerir el agua del calentador. El agua del calentador no es apta para consumo humano.

■ Manipulación en condiciones anormales

- Si se produce una combustión anormal (la llama se apaga, una llama elevada, punta amarilla o humo negro, etc.), olor o ruido, u otras situaciones emergentes, mantenga la calma y cierra la válvula de suministro de gas y el interruptor de alimentación, y póngase en contacto con el instalador o un distribuidor autorizado para su reparación o ajuste.

■ Prevención de quemaduras

• Cuando utilice el calentador de manera intermitente, tenga cuidado de no quemarse por un exceso de temperatura del agua en el momento de encender y apagar el aparato.
• Durante el uso e inmediatamente después, no toque ninguna parte del aparato, especialmente el entorno de la ventana de comprobación de la llama o la cubierta frontal, excepto la perilla y el botón panel de control para evitar quemaduras.

ATENCIÓN: Evite cualquier manipulación de un componente sellado para evitar cualquier riesgo de incendio o explosión y, en consecuencia, daños materiales, personales o incluso la muerte.

MANTENIMIENTO

• Los aparatos deben ser revisados y mantenidos periódicamente por un técnico cualificado.

• Comprueba la tubería de gas regularmente en busca de posibles defectos. Contacte con el servicio técnico en caso de duda. Comprueba siempre la tubería de gas en busca de posibles fisuras.

• Comprueba siempre las posibles fugas de agua.

• Contacte con técnicos cualificados para comprobar el estado del quemador, el conducto de combustión y el ventilador una vez al año.
• Comprueba siempre la llama en el interior del calentador por si presenta un aspecto anormal.
• Mantenga limpia la tapa del calentador.
• Este producto utiliza presión de agua para abrir los canales. Cuando la presión del agua es inferior a 0,2 bares, el calentador no puede encenderse.
• La válvula de drenaje está goteando. Cuando la presión de agua es demasiado alta, la válvula de drenaje liberará el agua reduciendo la presión, con el fin de proteger el calentador.
• Cuando el calentador suministra agua caliente a varios puntos al mismo tiempo, el caudal de agua caliente se reduce, o no se producirá agua caliente.
• Cuando la temperatura exterior es demasiado baja y el gas utilizado entra en contacto con el aire frío, se condensará como niebla blanca. Esto es normal.
• Cuando la temperatura del agua es demasiado alta, ajuste a una temperatura más baja y cierra un poco la llave. Si la temperatura del agua de salida es demasiado alta, abra la llave para bajar la temperatura.
• Cuando la temperatura del agua es demasiado baja, el volumen de agua caliente es alto, excediéndose la potencia calefactora del calentador, de modo que el agua de salida no estará lo suficientemente caliente. En ese caso, deberá reducirse el volumen de agua.
• Para encender inmediatamente, el ventilador en el aparato retrasará su funcionamiento durante un tiempo y luego se apagará automáticamente. Esto es normal.
• Cuando se utiliza la ducha multifunción, la resistencia puede ser demasiado grande, la presión de entrada de agua será demasiado baja o el volumen de entrada de agua demasiado escaso (por debajo del volumen de agua de arranque), puede apagarse o no encenderse. En ese caso, opte por la función de ducha.
• El agua residual en el calentador puede congelarse en invierno, esto es malo para el calentador, por lo que deberá vaciarse el agua después de cada uso. (Consulte métodos de drenaje).
• Para evitar quemaduras, cierra la válvula de gas después de usar el calentador y deje salir el agua caliente del aparato. Cuando el agua caliente de salida salga fría, cierre la válvula de agua fría.

LIMPIEZA

El calentador de agua debe limpiarse cada año. El polvo deberá mantenerse alejado del paso de los gases de combustión. Consulte las instrucciones de limpieza a continuación. (Solo para el servicio técnico):

1. Corte la corriente y cierra el suministro de gas;
2. Espere una hora a que se enfríe el calentador;
3. Retire la tapa frontal, aflojando el tornillo;
4. Use aire comprimido o equivalente para limpiar el área entre las aletas y el intercambiador de calor;
5. No afloje ni retire ninguna pieza del calentador;
6. Después de limpiar, vuelva a poner la tapa.

Causas/Errores

Alto

ESPECIFICACIONES

Nombre		CALENTADOR DE GAS
Modelo		JEGN12L015808
Calor nominal de entrada (Hi)		24kW
Calor nominal de salida		21kW
Calor mínimo de entrada		8 kW
Calor mínimo de salida		7,4 kW
Caudal (hasta 25°C)		12kg/min
Tipo de aplicación		B23, B53
Tipo de gas		Solo 2H-G20-20mbar
Categoría de gas		I2 H @20 mbar
Número PIN		0063CR7772
Máx. presión de agua		Pw=10bar
Mín. presión de agua		Pw = 0,2bar
Fuente de alimentación eléctrica		220VCA,50Hz
Potencia		33W
Grado de protección eléctrica		IPX2
Método de ignición		Ignición por pulso automática para control del agua
País de destino		PT,ES
Junta de tubería	Gas entrada	G1/2
	Agua fría entrada	G1/2
	Agua caliente salida	G1/2
Diámetro del conducto de combustión		∅ 60
• Lea las instrucciones técnicas antes de instalar el dispositivo.• Lea las instrucciones de uso antes de encender el aparato. CE 0063/20

ESPECIFICACIONES

Nombre		CALENTADOR DE GAS
Modelo		JEGB12L015815
Calor nominal de entrada (Hi)		24kW
Calor nominal de salida		21.4kW
Calor mínimo de entrada		8 kW
Calor mínimo de salida		7,4 kW
Caudal (hasta 25°C)		12kg/min
Tipo de aplicación		B23, B53
Tipo de gas		Solo 3B/P-G30-29mbar
Categoría de gas		I3B/P-G30-29mbar
Número PIN		0063CR7772
Máx. presión de agua		Pw=10bar
Mín.. presión de agua		Pw = 0,2bar
Fuente de alimentación eléctrica		220VCA,50Hz
Potencia		33W
Grado de protección eléctrica		IPX2
Método de ignición		Ignición por pulso automática para control del agua
País de destino		PT,ES
Junta de tubería	Gas entrada	G1/2
	Agua fría entrada	G1/2
	Agua caliente salida	G1/2
Diámetro del conducto de combustión		∅ 60
Lea las instrucciones técnicas antes de instalar el dispositivo.Lea las instrucciones de uso antes de encender el aparato. CE 0063/20

DIAGRAMA ELÉCTRICO

※ Si alterar, ningún consejo especial!

EMPAQUETADO Y ACCESORIOS

Descripción	Cantidad
Calentador de agua a gas	1
Conector de gas de entrada (con anillo sellador de goma)	1
Tornillos de expansión	1
Tornillos de montaje	2
Manual de usuario	1
Tornillos autorroscantes	2

DATOS ErP

Modelo	JEGN12L015808JEGB12L015815
Perfil de carga declarado	M
Eficiencia energética del calentamiento de agua (ηWH)	78,0%
Clase de eficiencia energética del calentamiento de agua	A
Consumo diario de gas (Corregido) (KWh)	7,836
Consumo diario de electricidad (Corregido) (KWh)	0,044
Consumo anual de combustible AFC (GJ)	6
Consumo anual de electricidad AE C (KWh)	10
NOx (mg/kWh)	47
Potencia sonora interior nivel LWA (dB)	61

CONDICIONES DE GARANTIA

1. La garantía es válida sólo en la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA

1. Si el aparato no ha sido instalado por un Técnico Acreditado.
2. Superado el período de 2 años para la línea doméstica e 6 meses para la hostelería, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.
3. Con la modificación o desaparecimiento de la placa de identificación del aparato.

ASSISTENCIA TÉCNICA

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

Telef. 902 099 504

http://www.jocel.es

SEDE:

Rua Dos 5 Caminhos,

n°516

4780 - 382 Argemil, Santo Tirso

Porto, Portugal

Telef: 252 910 350

email: [e-mail]

http://www.jocel.pt

DECLARACIÓN DE CONFORMIDAD

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato CALENTADOR DE GAS

Marca JOCEL

Modelo JEGN12L015808

Cumple con las siguientes directivas europeas y normas de aplicación

2016/426/EU

Sobre aparatos de gas

2014/30/EU

Sobre compatibilidad electromagnética

2014/35/EU

Sobre seguriedade eléctrica

2009/125/EC

Diseño ecológico de produtos relacionados com la energía

814/2013

Reglamento delegado de la UE

SEDE:

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato CALENTADOR DE GAS

Marca JOCEL

Modelo JEGB12L015815

Cumple con las siguientes directivas europeas y normas de aplicación

2016/426/EU

Sobre aparatos de gas

2014/30/EU

Sobre compatibilidad electromagnética

2014/35/EU

Sobre seguriedade eléctrica

2009/125/EC

Diseño ecológico de produtos relacionados com la energía

814/2013

Reglamento delegado de la UE

■ Sistema de controlo inteligente de microcomputador

■ Definir temperatura por toque

1. Indicador de chama acesa

8. Indicador de modo de funcionamento

9. Indicador de ventilador

Tabela 1 - Tabela de mapeamento de temperatura

N.°	Temperatura de água local	Temperatura correspondente
1	≤ 15^	45°C
2	16°C-21°C	43°C
3	22°C-27°C	40°C
4	≥ 28^	38°C

Relativa à segurança eléctrica

2009/125/EC
