Tipo de producto	Cortacésped de montar (Mini Rider)
Marca	Rover
Modelo	Manual Mini Rider
Tipo de motor	Motor de gasolina de 4 tiempos
Sistema de arranque	Arranque eléctrico y retroceso manual
Ancho de corte	80 cm (31.5 pulgadas)
Ajuste de altura de corte	6 posiciones, 25-75 mm (1-3 pulgadas)
Sistema de transmisión	Transmisión hidrostática
Radio de giro	Giro cero
Capacidad del tanque de combustible	5 litros (1.32 galones)
Peso	180 kg (397 libras)
Dimensiones (L x A x H)	1800 x 900 x 1050 mm (71 x 35 x 41 pulgadas)
Características de seguridad	Control de presencia del operador (OPC), Embrague de freno de cuchillas, Interruptor de asiento
Material de la plataforma de corte	Acero estampado
Modo de siega	Mulching, Descarga lateral, Recogedor trasero (opcional)
Rango de velocidad	0-8 km/h (0-5 mph) hacia adelante, 0-4 km/h (0-2.5 mph) hacia atrás
Batería	12V, 20Ah Ácido-plomo
Sistema de lubricación	Cárter de aceite con varilla de medición
Filtro de aire	Espuma y papel de doble etapa
Bujía	Champion RC12YC (o equivalente)
Intervalo de mantenimiento	Cambio de aceite cada 50 horas, limpieza del filtro de aire cada 25 horas

Preguntas frecuentes - Mini Rider Manual Rover

¿Qué tipo de aceite requiere el Rover Mini Rider?

El aceite recomendado es SAE 30 para temperaturas superiores a 0°C (32°F) y SAE 5W-30 para condiciones más frías. Siempre verifique el nivel con la varilla y use aceite de alto detergente clasificado para motores de 4 tiempos.

¿Cómo ajusto la altura de corte en el Mini Rider?

Use la palanca en el lado derecho del asiento para seleccionar una de seis posiciones. Mueva la palanca hacia adelante para bajar la plataforma y hacia atrás para elevarla. El rango de altura es de 25-75 mm (1-3 pulgadas). Asegúrese de que el motor esté apagado antes de ajustar.

¿Qué características de seguridad incluye?

El Mini Rider incluye un Control de presencia del operador (OPC) que detiene el motor si el operador abandona el asiento, un Embrague de freno de cuchillas que detiene las cuchillas sin detener el motor, y un interruptor de asiento que evita el arranque cuando el operador no está sentado.

¿Con qué frecuencia debo afilar las cuchillas?

Afíle las cuchillas cada 25 horas de uso o cuando note un corte desigual. Retire las cuchillas, lime el borde de corte en un ángulo de 30 grados y equilibrelas antes de reinstalarlas. Las cuchillas desafiladas desgarran el césped, lo que provoca enfermedades.

¿Cuál es la recomendación de combustible?

Use gasolina regular sin plomo con un índice de octano mínimo de 87 (RON 91). No use mezclas de etanol superiores al 10% (E10). Almacene el combustible en un recipiente limpio y aprobado, y evite mezclarlo con aceite.

¿Cómo soluciono problemas de arranque?

Primero, asegúrese de que la válvula de combustible esté abierta, el cable de la bujía esté conectado y la batería esté cargada. Verifique los interruptores de seguridad (asiento, TDF, freno). Para el arranque eléctrico, escuche un clic; si no lo hay, verifique el solenoide. Para el arranque de retroceso, asegúrese de que el motor no esté ahogado esperando 15 minutos.

¿Puedo triturar hojas con el Mini Rider?

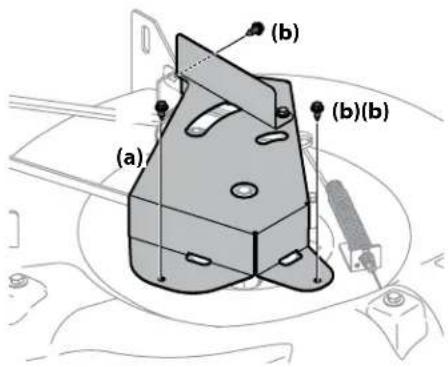

Sí, la plataforma está diseñada para mulching. Instale el tapón de mulching (incluido) y mantenga las cuchillas afiladas. El mulching reduce los desechos y devuelve nutrientes al césped. Evite cortar cuando el césped esté mojado para obtener mejores resultados.

¿Cuál es la presión de neumáticos recomendada?

Los neumáticos delanteros deben inflarse a 1.2 bar (17 psi) y los traseros a 0.7 bar (10 psi). La presión incorrecta afecta el rendimiento de corte y la tracción. Verifique regularmente con un manómetro de baja presión.

¿Cómo almaceno el cortacésped para el invierno?

Drene el tanque de combustible o agregue un estabilizador. Cambie el aceite, retire la batería y guárdela en un cargador de mantenimiento. Limpie la plataforma y aplique una capa ligera de aceite para evitar la oxidación. Almacene en un área seca y cubierta. Desconecte la bujía por seguridad.

¿Cuál es el período de garantía del Rover Mini Rider?

Rover ofrece una garantía limitada de 2 años para uso residencial y 1 año para uso comercial. La garantía cubre defectos de materiales y mano de obra, pero no cubre elementos de desgaste normal como cuchillas, correas y filtros. Conserve su comprobante de compra.

MANUAL DE USUARIO Mini Rider Manual Rover

Importantes medidas de seguridad......2

Armado y montaje....7

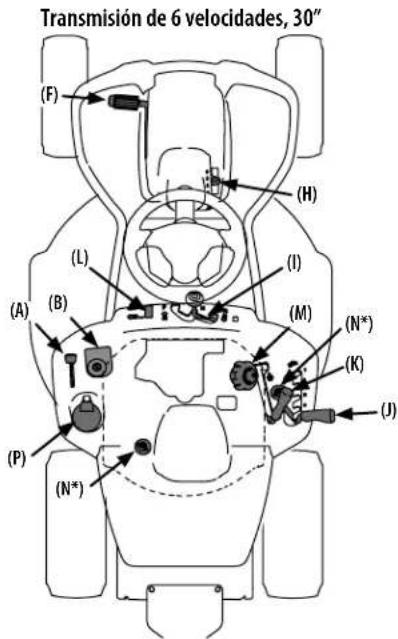

Controles y Funcionamiento 10

Cuidado del producto....14

Piezas/Garantía ......Consulte el suplemento que

se adjunta por separado

ADVERTENCIA

LEA Y CUMPLA TODAS LAS NORMAS E INSTRUCCIONES DE SEGURIDAD DE ESTE MANUAL ANTES DE INTENTAR HACER FUNCIONAR ESTA MÁQUINA.

SI NO RESPETA ESTAS INSTRUCCIONES PUEDE PROVOCAR LESIONES PERSONALES.

NOTA: Este manual del operador abarca varios modelos. Las características técnicas pueden variar según el modelo. No todas las características que se incluyen en este manual se aplican a todos los modelos y el modelo ilustrado puede ser diferente al suyo.

Formulario N.° 769-11837

(7 de octubre de 2016)

ADVERTENCIA

Este símbolo indica instrucciones de seguridad importantes que, de no cumplirse, pueden poner en peligro su seguridad personal y/o material y la de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no cumple estas instrucciones puede provocar lesiones personales. Cuando vea este símbolo. ITENGA EN CUENTA LAS ADVERTENCIAS!

ADVERTENCIA

Proposición 65 de California

El escape del motor de este vehículo, algunos de sus elementos y ciertos componentes del vehículo contienen o liberan sustancias químicas que el Estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos.

Los bornes y contactos de la batería y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

▲ PELIGRO

Esta máquina está diseñada para operar de acuerdo con las normas de seguridad contenidas en este manual. Al igual que con cualquier tipo de máquina eléctrica, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar manos y pies y de arrojar objetos. Si no se respetan las siguientes instrucciones de seguridad, se pueden ocasionar lesiones graves o la muerte.

Funcionamiento general

1. Lea, entienda y cumpla todas las instrucciones incluidas en la máquina y en los manuales antes de intentar armarla y hacerla funcionar. Guarde este manual en un lugar seguro para consultas futuras y periódicas, así como para pedir repuestos.
2. Familiarícese con todos los controles y con el uso adecuado de los mismos. Sepa cómo parar la máquina y desactivar los controles rápidamente.
3. No permita nunca que los menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones de funcionamiento y las normas de seguridad contenidas en este manual y en la máquina y deben estar capacitados y supervisados por un adulto.
4. Nunca permita que los adultos operen esta máquina sin recibir antes la instrucción adecuada.
5. Para tratar de evitar el contacto con las cuchillas o una lesión por un objeto que sea arrojado, mantenga a los observadores, ayudantes, niños y mascotas alejados al menos 75 pies de la máquina mientras está funcionando. Pare la máquina si alguien ingresa al área.
6. Inspeccione minuciosamente el área donde se usará el equipo. Saque todas las piedras, palos, cables, huesos, juguetes y demás objetos extraños que puedan ser recogidos y arrojados por las cuchillas. Los objetos arrojados por la máquina pueden causar lesiones graves.
7. Planifique el patrón de corte, para evitar que la descarga de material se realice hacia los caminos, las veredas, los observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebote contra el operador.
8. Para protegerse los ojos utilice siempre anteojos o antiparras de seguridad mientras hace funcionar la máquina o mientras le hace ajustes o reparaciones. Los objetos arrojados que rebotan pueden lesionar gravemente los ojos.
9. Utilice zapatos de trabajo resistentes, de suela fuerte, así como pantalones y camisas ajustados. Las prendas sueltas y las alhajas

pueden quedar atrapadas en las piezas móviles. Nunca opere esta máquina descalzo o con sandalias.

1. Esté atento a la dirección de descarga del tractor cortacésped y sus accesorios y no los apunte a nadie. Nunca opere la cortadora de césped sin tener bien colocada la cubierta de descarga o el colector de césped.
2. No ponga las manos ni los pies cerca de las piezas rotatorias ni debajo de la plataforma de corte. El contacto con las cuchillas puede amputar manos y pies.
3. Si la tapa de descarga falta o está dañada puede provocar lesiones por contacto con la cuchilla o con objetos arrojados.
4. Detenga las cuchillas al cruzar sendas, senderos o caminos de grava y cuando no corte césped.
5. Tenga cuidado con el tránsito cuando opere cerca de rutas o al cruzarlas. Esta máquina no está diseñada para ser usada en la vía pública.
6. No haga funcionar la máquina si se encuentra bajo los efectos del alcohol o las drogas.
7. Úsela solamente con luz natural o con buena luz artificial.
8. Nunca lleve pasajeros.
9. Desacople las cuchillas antes de cambiar a marcha atrás. Retroceda lentamente. Siempre mire hacia abajo y hacia atrás antes y mientras retrocede para evitar accidentes.
10. Reduzca la velocidad antes de girar. Haga funcionar la máquina de manera uniforme. Evite que funcione de manera errática y a excesiva velocidad.
11. Desacople las cuchillas, ponga el freno de mano, apague el motor y espere hasta que las cuchillas se detengan por completo antes de retirar el colector de césped, vaciar los recortes, destapar el canal, retirar restos de césped o desechos, o hacer cualquier ajuste.
12. Nunca deje la máquina en funcionamiento sin vigilancia. Siempre desconecte las cuchillas, ponga el freno de mano, detenga el motor y retire la llave antes de desmontar.
13. Tenga mucho cuidado al cargar o descargar la máquina en un remolque o camión. Esta máquina no debe conducirse subiendo o bajando rampas, ya que la máquina podría

volcar y provocar lesiones personales graves. La máquina se debe empujar a mano en rampas para cargarla o descargarla correctamente.

1. El silenciador y el motor se calientan y pueden causar quemaduras. No los toque.
2. Revise la holgura superior antes de conducir debajo de ramas bajas, cables, aberturas de puertas, etc., donde el operador puede golpearse o ser tirado de la máquina, lo que podría resultar en lesiones graves.
3. Desacople todos los embragues de los complementos, presione a fondo el pedal del freno y cambie a punto muerto antes de intentar arrancar el motor.
4. Su máquina está diseñada para cortar césped residencial normal de una altura no mayor a 10 pulgadas. No intente cortar césped demasiado crecido, seco (como un pastizal) ni pilas de hojas secas. El césped o las hojas secas pueden entrar en contacto con el escape del motor y/o acumularse en la plataforma de corte presentando un potencial peligro de incendio.
5. Utilice solamente accesorios y complementos aprobados por el fabricante para esta máquina. Lea, comprenda y siga todas las instrucciones incluidas con el accesorio o complemento aprobado.
6. Los datos indican que los operadores mayores de 60 años participan de un gran porcentaje de lesiones relacionadas con tractores cortacésped. Estas personas deben evaluar su capacidad para operar el tractor de manera suficientemente segura para protegerse a sí mismos y a otros de lesiones graves.
7. Si se presentan situaciones que no están previstas en este manual, tenga cuidado y use el sentido común. Póngase en contacto con su representante de atención al cliente para obtener ayuda.

Funcionamiento en pendiente

Las pendientes son uno de los principales factores asociados a los accidentes por pérdida de control y vuelcos que pueden producir lesiones graves o la muerte. Todas las pendientes exigen precaución adicional. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte.

Para su seguridad, use el indicador de pendientes que se adjunta a este manual para medir la pendiente antes de operar la máquina en una zona inclinada. Si la pendiente es de más de 12°, como se muestra en el medidor, no haga funcionar esta máquina en ese sector o podría causar lesiones graves.

Haga lo siguiente:

1. Corte las pendientes hacia arriba y hacia abajo, no en forma transversal. Tenga sumo cuidado al cambiar de dirección en una pendiente.
2. Esté atento a los hoyos, surcos, baches, rocas, y otros objetos ocultos. El terreno desnivelado puede voltear la máquina. El césped alto puede ocultar obstáculos.
3. Conduzca a baja velocidad. Seleccione una velocidad lo suficientemente baja como para que no necesite detenerse o cambiar de marcha estando en pendiente. Los neumáticos pueden perder tracción en las pendientes aún cuando los frenos funcionen correctamente. Siempre mantenga la máquina en cambio mientras desciende una pendiente para poder frenar con el motor.
4. Siga las recomendaciones del fabricante sobre los pesos o contrapesos de las ruedas para mejorar la estabilidad.
5. Tenga mucho cuidado con los colectores de césped y otros complementos. Pueden modificar la estabilidad de la máquina.
6. Todos los movimientos en las pendientes deben ser lentos y graduales. No haga cambios bruscos de velocidad o dirección. Hacer un cambio o frenar repentinamente puede hacer que el frente de la máquina se levante y vuelque rápidamente hacia atrás dando lugar a lesiones graves.
7. Evite arrancar o parar en una pendiente. Si las ruedas pierden tracción, desacople las cuchillas y descienda la pendiente lentamente.

No haga lo siguiente:

1. No gire en pendiente a menos que sea necesario; si lo hace, gire lenta y gradualmente cuesta abajo, si es posible.
2. No corte el césped cerca de declives, zanjas o terraplenes. La cortadora puede volcarse repentinamente si una de las ruedas pasa el borde de un acantilado o zanja o si se desmorona un borde.
3. No intente estabilizar la máquina poniendo el pie en el suelo.
4. No utilice colector de césped en pendientes empinadas.
5. No corte el césped húmedo. La falta de tracción puede hacer que patine.
6. No cambie a punto muerto para bajar por inercia. El exceso de velocidad puede hacer que el operador pierda el control de la máquina y se produzcan lesiones graves o la muerte.
7. No remolque complementos de arrastrar pesados (como carrito de basura cargado, podadora de rodillos, etc.) en pendientes de más de 5º. Cuando se desplaza cuesta abajo, el peso adicional tiende a empujar el tractor y puede hacerle perder el control (por ejemplo, el tractor se puede acelerar, la capacidad de conducir y frenar se reducen, el complemento puede acodillarse y hacer que el tractor vuelque).

Niños

1. Pueden ocurrir accidentes trágicos si el operador no está atento a la presencia de niños. Por lo general, los niños se sienten atraídos por la máquina y su actividad. Los niños no entienden los peligros. Nunca suponga que los niños permanecerán en el lugar donde los vío por última vez.

a. Mantenga a los niños fuera del área de corte y bajo estricta vigilancia de un adulto responsable además del operador.

b. Esté alerta y apague la máquina si un niño ingresa al área.
c. Antes de desplazarse marcha atrás y mientras lo hace, mire hacia atrás y abajo para ver que no haya niños.
d. Nunca transporte niños, ni siquiera con las cuchillas desactivadas. Podrían caerse y resultar gravemente heridos o interferir con la operación segura de la máquina.
e. Tenga mucho cuidado al aproximarse a las esquinas ciegas, puertas, arbustos, árboles u otros objetos que puedan obstaculizarle la vista de un niño que pudiese correr al encuentro de la máquina.
f. Para evitar accidentes retrocediendo, siempre desacople las cuchillas antes de cambiar a marcha atrás. Si está equipado, el "Modo de marcha atrás con precaución" no se debe usar cuando hay niños y otras personas alrededor.
g. Mantenga a los niños alejados de los motores en marcha o calientes. Pueden sufrir quemaduras con un silenciador caliente.
h. Retire la llave cuando la máquina queda sin vigilancia para evitar el funcionamiento no autorizado.

1. No permita nunca que los menores de 14 años utilicen esta máquina. Los niños de 14 años en adelante deben leer y entender las instrucciones de funcionamiento y las normas de seguridad contenidas en este manual y en la máquina y deben estar capacitados y supervisados por un adulto.

Remolque

1. Remolque únicamente con una máquina que tenga un enganche diseñado para remolcar. No acople equipo remolcado excepto en el punto de enganche.
2. Siga las recomendaciones del fabricante en lo que respecta a los límites de peso de los equipos a remolcar y al remolque en pendientes.
3. Nunca permita que los niños y otras personas se suban a equipos remolcados.
4. En las pendientes, el peso del equipo remolcado puede causar pérdida de tracción y pérdida de control.
5. Siempre tenga mucho cuidado al remolcar con una máquina capaz de hacer giros cerrados (por ejemplo, tractor cortacésped con radio de giro cero). Realice giros amplios para el acodillamiento.
6. Desplácese lentamente y deje distancia adicional para detenerse.
7. No cambie a punto muerto para bajar por inercia.

Servicio

Manejo seguro de la gasolina:

1. Para evitar lesiones personales o daños materiales tenga mucho cuidado al manipular la gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Si se derrama gasolina sobre el cuerpo o la ropa se puede lesionar gravemente ya que podría prenderse fuego. Lávese la piel y cámbiese de ropa de inmediato.

a. Utilice sólo recipientes para gasolina autorizados.
b. Nunca llene los recipientes dentro de un vehículo o de un camión o remolque con recubrimiento plástico. Coloque siempre los recipientes en el piso y lejos del vehículo antes de llenarlos.

c. Cuando sea posible, saque el equipo a gasolina del camión o remolque y llénelo sobre el suelo. Si eso no es posible, llene el equipo en un remolque con un recipiente portátil, en lugar de hacerlo desde la boquilla del surtidor de gasolina.
d. Mantenga la boquilla en contacto con el borde del tanque de combustible o con la abertura del recipiente en todo momento, hasta terminar de cargar. No utilice un dispositivo para mantener abierta la boquilla.
e. Apague todos los cigarrillos, cigarros, pipas y otras fuentes de combustión.
f. Nunca cargue combustible en la máquina en interiores.
g. Nunca saque el tapón del combustible ni agregue combustible mientras el motor está caliente o en marcha. Deje que el motor se enfrie por lo menos dos minutos antes de cargar combustible.
h. Nunca llene en exceso el tanque de combustible. Llene el tanque no más de ½ pulgada por debajo de la base del cuello de llenado para dejar espacio para la expansión del combustible.
i. Vuelva a colocar el tapón de combustible y ajustelo bien.
j. Limpie el combustible que se haya derramado sobre el motor y el equipo. Traslade la máquina a otra zona. Espere 5 minutos antes de arrancar el motor.
k. Para reducir el riesgo de incendio, mantenga la máquina limpia de pasto, hojas y residuos acumulados. Limpie los derrames de aceite o combustible y retire todos los residuos impregnados de combustible.
I. Nunca guarde la máquina o el recipiente de combustible en un espacio cerrado donde haya una llama expuesta, chispas o llama piloto, como por ejemplo de calentadores de agua, calefactores de ambientes, hornos, secadores de ropa y otros aparatos a gas.
m. Deje que la máquina se enfrié por lo menos cinco minutos antes de guardarla.

Servicio general

1. Nunca haga funcionar el motor en espacios cerrados o en un lugar poco ventilado. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.
2. Antes de limpiar, reparar o inspeccionar la máquina, compruebe que las cuchillas y todas las piezas móviles se hayan detenido. Desconecte el cable de la bujía y póngalo haciendo masa contra el motor para evitar que se encienda accidentalmente.
3. Controle periódicamente para asegurarse que las cuchillas se detienen completamente aproximadamente cinco (5) segundos después de accionar el control de desacople. Si las cuchillas no se detienen dentro de este lapso de tiempo, su unidad deberá ser reparada por su distribuidor de servicio autorizado MTD.

4. Controle el funcionamiento de los frenos con frecuencia, ya que está sujeto a desgaste durante el funcionamiento normal. Realice los ajustes y el mantenimiento necesario.

5. Controle las cuchillas y los pernos de montaje del motor a intervalos frecuentes para verificar que estén bien apretados. Además, inspeccione visualmente las cuchillas buscando daño (por ejemplo: desgaste excesivo, abolladuras, rajaduras). Reemplace las cuchillas únicamente por cuchillas de los fabricantes del equipo original (O.E.M.) listados en este manual. "El uso de piezas que no cumplen con las especificaciones del equipo original podría resultar en rendimiento inadecuado y además puede comprometer la seguridad."

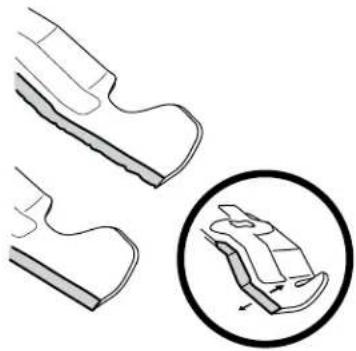

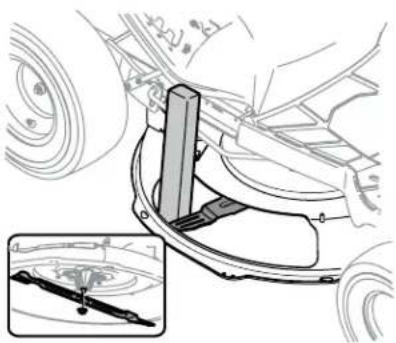

6. Las cuchillas de la cortadora son filosas. Envuelva la cuchilla o utilice guantes y extreme las precauciones cuando les haga mantenimiento.
7. Mantenga todos los pernos, tuercas y tornillos bien ajustados para asegurarse de que la máquina se encuentra en buenas condiciones de funcionamiento.
8. Nunca altere el sistema de enclavamiento de seguridad u otros dispositivos de seguridad. Controle periódicamente que funcionen correctamente.
9. Después de golpear algún objeto extraño, detenga el motor, desconecte los cables de la bujía y conéctelo a tierra con el motor. Inspeccione minuciosamente la máquina para ver si está dañada. Repare el daño antes de volver a arrancar y operar la máquina.
10. Nunca intente hacer ajustes o arreglos con el motor en marcha.
11. Los componentes del colector de césped y la cubierta de descarga están sujetos a desgaste y daños que podrían dejar expuestas piezas móviles o permitir que se arrojen objetos. Para proteger su seguridad, verifique frecuentemente todos los componentes y reemplácelos inmediatamente sólo por repuestos de los fabricantes del equipo original (O.E.M.) listados en este manual.

"El uso de piezas que no cumplen con las especificaciones del equipo original podría resultar en rendimiento inadecuado y además puede comprometer la seguridad."

1. No cambie la configuración del regulador del motor ni acelere demasiado el motor. El regulador controla la velocidad máxima de óptimo funcionamiento del motor.
2. Mantenga o reemplace las etiquetas de seguridad y de instrucciones según sea necesario.
3. Cumpla con las normas y reglamentaciones sobre la manera de eliminar gasolina, aceite, etc. para proteger el medio ambiente.
4. Según la Comisión de Seguridad de Productos para el Consumidor de los EE.UU. (CPSC) y la Agencia de Protección Ambiental de los EE.UU. (EPA), este producto tiene una vida útil media de siete (7) años o 270 horas de funcionamiento. Al finalizar la vida útil media haga inspeccionar anualmente esta unidad por un distribuidor de servicio autorizado para cerciorarse de que todos los sistemas mecánicos y de seguridad funcionan correctamente y no tienen excesivo desgaste. Si no lo hace, puede ocasionar accidentes, lesiones o la muerte.

No modifique el motor

Para evitar lesiones graves o la muerte, no modifique el motor de ninguna manera. Si altera los ajustes del regulador, el motor se puede desbocar y funcionar a velocidades inseguras. Nunca altere los ajustes de fábrica del regulador del motor.

Aviso sobre las Emisiones

Los motores certificados que cumplen con las normas sobre emisiones federales de la EPA y de California para SORE (Equipos pequeños todo terreno) pueden funcionar con gasolina sin plomo común y pueden incluir los siguientes sistemas de control de emisiones: Modificación del motor (EM), catalizador oxidante (OC), inyección de aire secundaria (SAI) y catalizador de tres vias (TWC) si están instalados.

Cuando sea necesario, los modelos están equipados con líneas de combustible y tanques de combustible de baja penetración para controlar las emisiones por evaporación. Los modelos para California también pueden incluir un filtro de carbón. Por favor, póngase en contacto con Atención al cliente para obtener información sobre la configuración del control de emisiones por evaporación para su modelo.

Amortiguador de Chispas

ADVERTENCIA

Esta máquina está equipada con un motor de combustión interno y no debe ser utilizada en o cerca de un terreno agreste cubierto por bosque, malezas o hierba excepto que el sistema de escape del motor esté equipado con un amortiguador de chispas que cumpla con las leyes locales o estatales correspondientes (en caso de existir).

Si se utiliza un amortiguador de chispas el operador lo debe mantener en buenas condiciones de uso. En el Estado de California, las medidas anteriormente mencionadas son exigidas por ley (Artículo 4442 del Código de Recursos Publicos de California). Es posible que existan leyes similares en otros estados. Las leyes federales se aplican en los territorios federales. Puede conseguir el amortiguador de chispas para el silenciador a través de su distribuidor autorizado de motores más cercano o poniéndose en contacto con el departamento de servicios, P.O. Box 361131 Cleveland, Ohio 44136-0019.

Símbolos de Seguridad

En esta página se muestran y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas con la máquina antes de intentar armarla y hacerla funcionar.

SímboloDescripción
	LEA LOS MANUALES DEL OPERADORLea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar armar y hacer funcionar.
	PELIGRO — CUCHILLAS GIRATORIASNunca lleve pasajeros. Nunca transporte niños, ni siquiera después de haber desconectado las cuchillas.
	PELIGRO — CUCHILLAS GIRATORIASPara evitar que se produzca un accidente mientras retrocede, mantenga a los niños alejados de la máquina mientras esté en funcionamiento. No se recomienda cortar el césped en marcha atrás.
	ADVERTENCIA— CUCHILLAS GIRATORIASNo coloque las manos ni los pies cerca de piezas que giran ni debajo de la plataforma de corte. El contacto con las cuchillas puede amputar manos y pies. Asegúrese que las cuchillas y el motor se detengan antes de colocar las manos o los pies cerca de las cuchillas.
	PELIGRO— CUCHILLAS GIRATORIASSiempre mire hacia abajo y hacia atrás antes y mientras se desplaza marcha atrás, para evitar un accidente.
	PELIGRO — OBSERVADORESMantenga a los observadores, ayudantes, mascotas y niños por lo menos a 75 pies de la máquina mientras está en funcionamiento.
	ADVERTENCIA—ARROJA OBJETOSEsta máquina puede levantar y arrojar objetos lo cual puede causar lesiones personales graves.
	ADVERTENCIA—ARROJA OBJETOSEsta máquina puede levantar y arrojar objetos lo cual puede causar lesiones personales graves.
	ADVERTENCIA — OPERACIÓN EN PENDIENTESRecorra las pendientes hacia arriba y hacia abajo, no de manera transversal.
	ADVERTENCIA — OPERACIÓN EN PENDIENTESTenga más precaución en las pendientes. No corte el césped en pendientes que superen los 12°. Si la máquina se para mientras sube la pendiente, pare las cuchillas y retroceda lentamente para abajo.
	ADVERTENCIA - OPERACIÓN EN PENDIENTESNo utilice esta unidad en lugares donde podría resbalar o volcar. Evite realizar giros abruptos. Conduzca a baja velocidad.
	PELIGRO— GUARDAS, PROTECCIONES, INTERRUPTORES, ETC.Mantenga los dispositivos de seguridad (guardas, protecciones, interruptores, etc.) en su lugar y operativos.
	ADVERTENCIA—LA MÁQUINA ESTÁ CALIENTEDeje que el motor se enfrié por lo menos dos minutos antes de volver a cargar combustible o almacenar.
	ADVERTENCIA— ESTE EQUIPO PUEDE GENERAR CHISPASEl funcionamiento de este equipo puede crear chispas que pueden iniciar incendios alrededor de vegetación seca No conduzca sobre pilas de hojas secas o pasto alto seco (Máx. 10"). Mantenga la máquina libre de residuos.
	ADVERTENCIA— SUPERFICIE CALIENTELas piezas del motor, especialmente el silenciador, se recallientan durante la operación. Deje que el motor y el silenciador se enfrien antes de tocarlos.
	PELIGRO — CUCHILLAS GIRATORIASPara reducir el riesgo de lesiones, mantenga manos y pies alejados. No haga funcionar sin que la tapa de descarga o el colector de césped se encuentren en su lugar. Si están dañados, reemplácelos inmediatamente.
	ADVERTENCIA— ESTE EQUIPO PUEDE GENERAR CHISPASEl funcionamiento de este equipo puede crear chispas que pueden iniciar incendios alrededor de vegetación seca Puede requerirse un parachispas. El operador debe comunicarse con las agencias locales de prevención de incendios para conocer las leyes y normativas relativas a los requerimientos para la prevención de incendios.
	ADVERTENCIA — MONÓXIDO DE CARBONONunca haga funcionar el motor en espacios cerrados o en un lugar poco ventilado. El escape del motor contiene monóxido de carbono, un gas inodoro y letal.
	PELIGRO — CUCHILLAS GIRATORIASNo se pare sobre la plataforma de corte.

ADVERTENCIA

Su responsabilidad—Limite el uso de esta máquina motorizada a las personas que lean, comprendan y respeten las advertencias e instrucciones que figuran en este manual y en la máquina.

¡GUARDE ESTAS INSTRUCCIONES!

12° línea discontinua

USO DE ESTE PENDIENTE DE CALIBRE PARA DETERMINAR

SI UNA PENDIENTE ES DEMASIADO ESCARPADO PARA UNA OPERACIÓN SEGURA!

Para comprobar la pendiente, haga lo siguiente:

1. Borrar esta página y doble a lo largo de la línea discontinua.

2. Localizar un objeto vertical sobre o detrás de la pendiente (un poste, un edificio, una valla, un árbol, etc.)

3. Alinee cada lado de pendiente de calibre con el objeto vertical (consultar Figura 1 and Figura 2).

4. Ajuste el pendiente de calibre arriba o hacia abajo hasta los toques esquina izquierda el pendiente

(consultar Figura 1 and Figura 2).

1. Si hay un espacio por debajo de la pendiente de calibre, el pendiente es demasiado escarpa por

operación segura (consultar Figura 2 above).

iADVERTENCIA! Las pendientes son uno de los principales factores asociados a los accidentes por tumbos y vuelcos que pueden producir lesiones graves o la muerte. No use la máquina en pendientes de más de 15°. Todas las pendientes exigen precaución adicional. Si no puede retroceder por la pendiente o si no se siente seguro, no realice ningún corte. Siempre corte hacia arriba y hacia abajo de las pendientes, nunca de manera transversal.

Armado y Montaje

Muchas gracias

Gracias por comprar este producto. Ha sido cuidadosamente diseñado para brindar excelente rendimiento si se lo hace funcionar y se lo mantiene correctamente.

Por favor lea todo este manual antes de hacer funcionar el equipo. El manual le indica cómo ensamblar, utilizar y mantener la máquina de manera fácil y segura. Por favor asegúrese de que usted, y cualquier otra persona que utilice la máquina, siga atentamente y en todo momento las medidas de seguridad recomendadas. De lo contrario, podría ocasionar lesiones personales o daños materiales.

Toda la información contenida en este manual hace referencia a la información más reciente sobre el producto que está disponible al momento. Revise el manual frecuentemente para familiarizarse con la máquina, sus características y su funcionamiento. Por favor tenga en cuenta que este Manual del Operador puede abarcar diferentes especificaciones de producto para diversos modelos. Es posible que las características y funciones incluidas y/o ilustradas en este manual no se apliquen a todos los modelos. Nos reservamos el derecho de modificar las especificaciones de los productos, los diseños y los equipos sin previo aviso y sin generar responsabilidad por obligaciones de ningún tipo.

Si corresponde, la información sobre las prueba de potencia utilizada para determinar la potencia nominal del motor equipado en esta máquina se puede consultar en www.opei.org o en el sitio web del fabricante del motor.

Si tiene algún problema o duda con respecto a esta máquina, llame a su distribuidor de servicio local autorizado o póngase en contacto directamente con nosotros. Queremos garantizar su entera satisfacción en todo momento.

En este manual, todas las referencias al lado derecho o izquierdo de la máquina se hacen observándola desde la posición de operación.

Contenido de la caja

• Tractor cortacésped (1) - Manual del Operador (1) - Manual del Operador del Motor (1)
• Conjunto de volante/eje (1) - Placa de enganche trasera (1) - Conjunto de asiento (1)

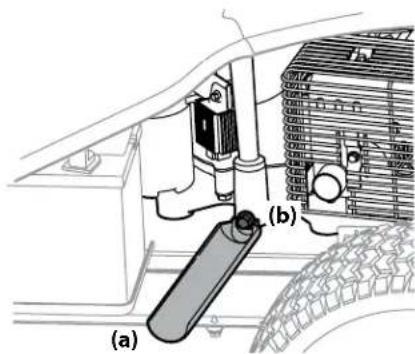

• Tapa trasera del motor (1) † - Manga de drenaje de aceite (1) • Sifón de aceite (1) †
• Tapa de pedestal de dirección (1) • Conjunto de canal de descarga (1) • Adaptador para abono (1) †
• Paragolpes delantero (1) + - Paquete de herrajes (1) - Tarjeta para registrar el producto (1)

Nota: Este manual del operador abarca varios modelos. Las características técnicas del tractor cortacésped pueden variar según los modelos. No todas las características técnicas en este manual se aplican a todos los modelos de tractor cortacésped y el tractor cortacésped que se ilustra aquí puede diferir del suyo.

Nota: Todas las referencias que contiene este manual sobre los lados derecho o izquierdo y trasero o delantero del tractor cortacésped se hacen siempre desde la posición de operación. Las excepciones, si las hubiere, serán especificadas.

Nota: Algunos componentes pueden venir ya ensamblados. Si ya están ensamblados, pase directamente al paso siguiente.

Contenido del paquete de herrajes

Antes de comenzar la instalación, extraiga todo el contenido de la caja y todos los herrajes del paquete para comprobar que no falte nada. Los herrajes se detallan a continuación.

• Placa de enganche
• Soporte de montaje del asiento (con dos pernos con reborde y tuercas de sujeción instalados)

Herramientas recomendadas para el montaje

• Llave y/o llave de cubo de 38
• Llave y/o llave de cubo de 12 "
• Llave y/o llave de cubo de 716
• Llave y/o llave de cubo de %10"
  • Destornillador Phillips
• Llave de trinquete de 14 "

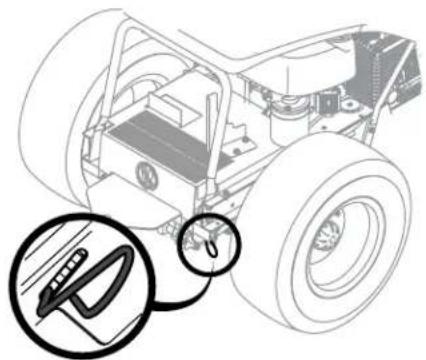

Movimiento manual del tractor

En unidades de 6 velocidades, mueva la palanca de cambios a NEUTRAL (punto muerto). En las unidades Hydro (hidrostáticas), use la varilla de derivación de la transmisión y prosiga con el paso 1.

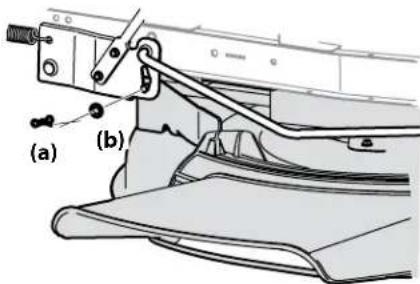

1. Acople las varillas de derivación de la transmisión para mover el tractor manualmente sin ponerlo en marcha. La varilla de derivación de la transmisión está ubicada en el interior del neumático derecho, cerca de la parte posterior del tractor. Acople la varilla de derivación tirando hacia afuera y hacia abajo. Consulte la Figura 2-1.

Nota: Si el tractor no se mueve o no se mueve libremente al empujarlo, compruebe si la palanca de derivación está completamente abierta o si el freno está activado.

Nota: La transmisión NO se engancha cuando la varilla de derivación hidrostática se tira hacia fuera. Regrese la varilla a su posición normal antes de operar el tractor. Si el tractor no se mueve al presionar sobre los pedales de avance/retroceso, o se mueve lentamente, compruebe que la válvula de derivación esté activa.

PRECAUCIÓN

Nunca remolque su tractor. Si se remolca el tractor con las ruedas traseras apoyadas en el suelo, se pueden causar daños graves a la transmisión.

1. Después de mover el tractor, desacople la varilla de derivación levantándola y dejando que se vuelva a mover hacia adentro. Consulte la Figura 2-1.

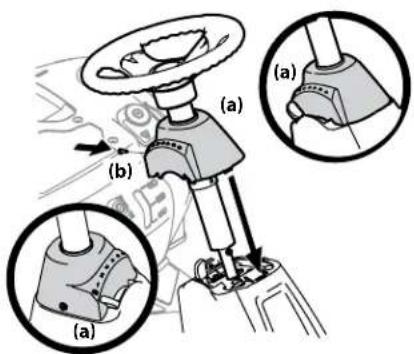

Instalación del conjunto del volante

Si el conjunto del volante del tractor cortacésped no vino ya instalado, siga los pasos a continuación:
3. Deslice la tapa del pedestal (a) sobre el eje de la dirección (b) de manera que dicho eje (b) se instale en el tractor cortacésped, la tapa del pedestal (a) quedará vertical como se indica en la Figura 2-2.

1. Extraíga el perno con reborde y la tuerca de seguridad del eje de la dirección y guárdelos para los pasos posteriores.

2. Con el conjunto del volante vertical y ubicado de manera que quede sobre el eje de la dirección inferior del tractor cortacésped, se debe alinear el volante de manera que con las ruedas del tractor cortacésped derechas, la abertura grande del volante esté orientada hacia adelante.

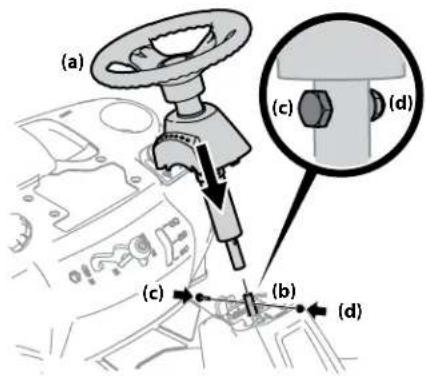

3. Baje el conjunto del volante (a) sobre el eje inferior de la dirección (b) y sujételo con el tornillo con reborde (c) y la tuerca de seguridad (d) que extrajo previamente. Consulte la Figura 2-3.

1. Ajuste el perno con reborde y la tuerca de seguridad usando la llave o la llave de cubo de %16" y la llave o la llave de cubo de %16".

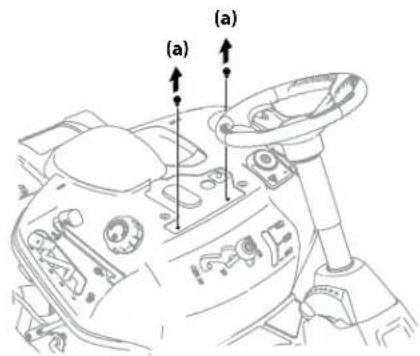

2. Extraiga el tornillo de montaje de la tapa del pedestal instalado en fábrica y ubicado en la consola de dirección del tractor cortacésped. Guarde el tornillo para uso posterior.
3. Deslice la tapa del pedestal (a) hacia abajo sobre el tractor cortacésped y rótela ligeramente a la derecha para calzarla en su lugar. Sujete la tapa del pedestal (a) con el tornillo (b) que extrajo antes. Consulte la Figura 2-4.

Instalación del asiento

Si el asiento de su tractor cortacésped no viene instalado de fábrica, siga las instrucciones correspondientes que se incluyen a continuación para instalarlo.

1. Extraiga los pernos con reborde (a) y las tuercas de seguridad (b) del soporte de montaje del asiento (c) incluido en el paquete de herrajes. Consulte la Figura 2-5.

1. Extraiga los dos tornillos autorroscantes (a) instalados en fábrica en el tractor cortacésped. Consulte la Figura 2-6.

Figura 2-6

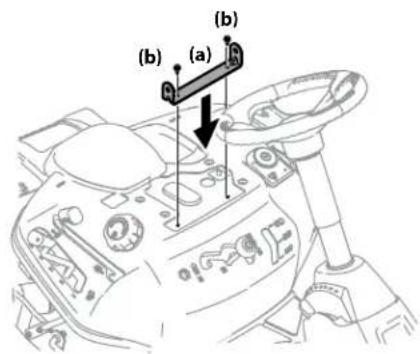

1. Alinee el soporte del asiento (a) en su lugar sobre los orificios de los pernos autorroscantes (b) que extrajeron, como se indica en la Figura 2-7.

Figura 2-7

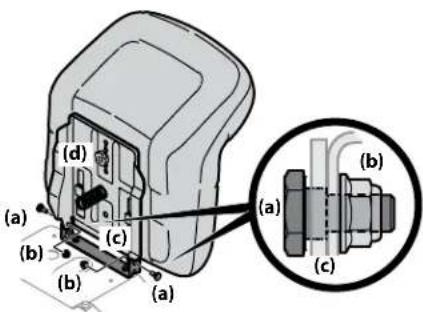

1. Con una llave de trinquete de 1/4" con una llave de 3/8", sujete el soporte del asiento (a) con los pernos autorroscantes (b) que se extrajeron en el paso 2. Consulte la Figura 2-7.

PRECAUCIÓN

No use ninguna herramienta eléctrica (por ejemplo, pistola de impacto o taladro eléctrico con el extractor de tuercas colocado) para apretar los pernos autorroscantes para sujetar el soporte del asiento.

1. Ubique el conjunto del asiento sobre el soporte de montaje del asiento, alineando los orificios suministrados.
2. Instale los dos pernos con reborde (a) y las tuercas de seguridad (b) que extrajo del soporte de montaje del asiento (c) en el Paso 1. Consulte la Figura 2-8.

Nota: Compruebe que el reborde del perno quede completamente embutido en el soporte del asiento cuando sujete la tuerca de seguridad.

1. Para ajustar la posición del asiento, extraiga la perilla de ajuste (d) que está ubicada en la parte inferior del asiento. Deslice el asiento hacia adelante o hacia atrás, según lo desee. Vuelva a ajustar el perno de ajuste (d). Consulte la Figura 2-8.

Instalación del canal de la plataforma

ADVERTENCIA

Nunca opere este tractor cortacésped si no tiene colocados el adaptador para abono o el canal de la plataforma instalado.

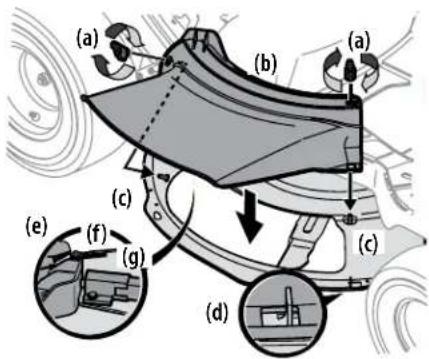

1. Extraiga las perillas de aleta (a) que se instalaron en la plataforma de corte y consérvelas para colocarlas posteriormente. Consulte la Figura 2-9.

1. Coloque el canal de la plataforma (b) en la abertura de descarga sobre la plataforma. Los espárragos (c) en la superficie de la plataforma calzarán en los orificios de la parte superior del canal de la plataforma (b). La pequeña lengüeta (d) del borde de la plataforma calzará en el recorte cuadrado de la parte inferior del canal de la plataforma (b). Consulte la Figura 2-9.

Nota: Compruebe que la parte superior-trasera del canal de la plataforma (b) esté oprimiendo el interruptor de seguridad (e) que está ubicado en la superficie de la plataforma. El motor no arranca si el canal de la plataforma (b) no está correctamente ubicado en su lugar.

1. Sujete el canal de la plataforma (b) ajustando las perillas de aleta (a) que se extrajeron en el paso 1. Consulte la Figura 2-9.

Identificación del adaptador para abono (si está equipado)

ADVERTENCIA

Nunca opere este tractor cortacésped si no tiene colocados el adaptador para abono o el canal de la plataforma instalado.

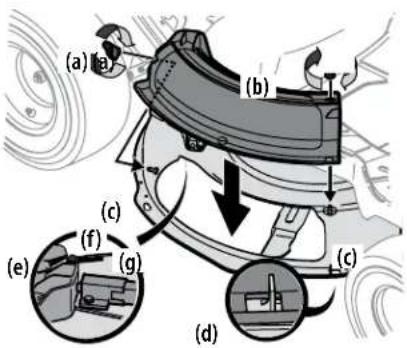

1. Extraiga las perillas de aleta (a) que se instalaron en la plataforma de corte y consérvelas para colocarlas posteriormente. Consulte la Figura 2-10.

1. Coloque el adaptador para abono (b) en la abertura de descarga de la plataforma. Los espárragos (c) en la superficie de la plataforma calzarán en los orificios de la parte superior del adaptador para abono (b). La pequeña lengüeta (d) del borde de la plataforma calzará en el recorte cuadrado de la parte inferior del adaptador para abono (b). Consulte la Figura 2-10.

Nota: Compruebe que la parte superior-trasera del adaptador para abono (b) esté oprimiendo el interruptor de seguridad (e) que está ubicado en la superficie de la plataforma. El motor no arranca si el adaptador para abono (b) no está correctamente ubicado en su lugar.

1. Sujete el adaptador para abono (b) ajustando las perillas de aleta (a) que se extrajeron en el paso 1.

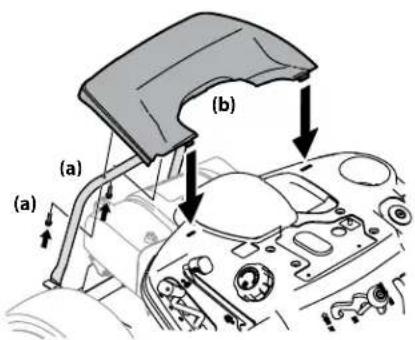

Coloque la tapa trasera del motor (si está equipada)

1. Extraiga los dos tornillos hexagonales instalados en fábrica (a) que están ubicados en la tapa trasera del motor (b). Guarde los tornillos hexagonales (a) para uso posterior. Consulte la Figura 2-11.

1. Coloque la tapa trasera del motor (b) ubicándola en su lugar como se indica en la Figura 2-11. Incline la tapa trasera del motor (b) hacia adelante para que calce dentro de las ranuras provistas, luego rótela hacia atrás para alinear los orificios de montaje.
2. Sujete la tapa trasera del motor (b) con los dos tornillos hexagonales (a) que se extrajeron en el Paso 1. No ajuste demasiado.

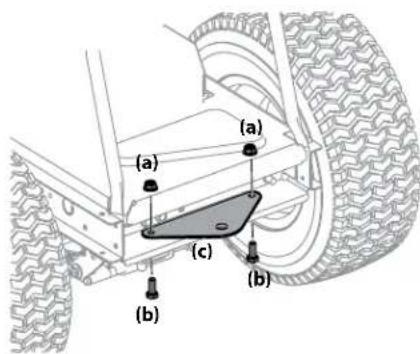

Instalación de la placa de enganche

1. Extraiga los pernos instalados en la fábrica (a) y las tuercas hexagonales (b) instaladas en la parte trasera del tractor cortacésped. Consulte la Figura 2-12.

1. Ubique la placa de enganche (c), embalada con sus piezas sueltas, con el lado plano hacia arriba como se indica en la Figura 2-12. Sujete con los dos pernos (a) y las tuercas hexagonales (b) que se extrajeron en el paso 1.

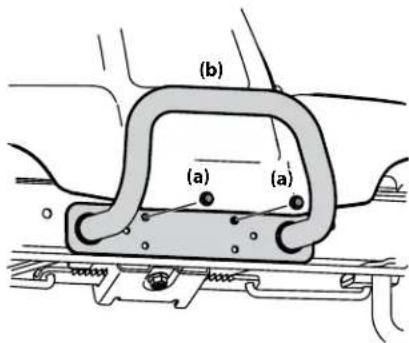

Colocación del paragolpes (Si está equipado)

1. Extraiga los dos tornillos (a) como se indica en la Figura 2-13.

1. Ubique el paragolpes (b) sobre los orificios de montaje y sujete con los tornillos (a) que extrajo en el Paso 1. Consulte la Figura 2-13.

Conexión de los cables de la batería

ADVERTENCIA

Advertencia de la Proposición 65 de California: Los bornes y contactos de la batería y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

PRECAUCIÓN

Cuando coloque los cables de la batería, conecte siempre primero el cable POSITIVO (rojo) a su borne, y a continuación el cable NEGATIVO (negro).

Por razones relacionadas con el envío, los dos cables de la batería de su equipo se pueden haber dejado desconectados de los terminales en fábrica. Para conectar los cables de la batería, proceda de la siguiente manera:

Nota: El borne positivo de la batería está marcado como POS. (+). El borne negativo de la batería está marcado como NEG. (-).

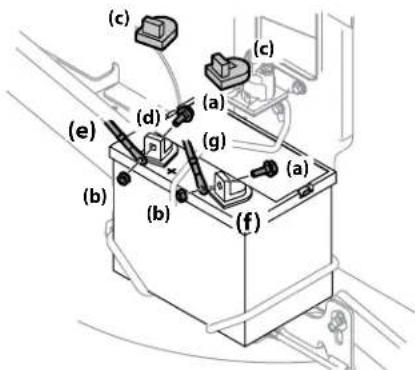

1. Extraiga los pernos hexagonales instalados en fábrica (a) ubicados en el extremo del arnés de cables. Guarde los herrajes para uso posterior. Consulte la Figura 2-14.

1. Retire la cubierta plástica (c), si está presente, del borne positivo de la batería (d) y una el cable rojo (e) al borne positivo de la batería (b) utilizando uno de los pernos hexagonales (a) y las tuercas Sems (b) que se extrajeron en el paso 1. Llave y/o llave de cubo de 7/16". Consulte la Figura 2-14.
2. Retire la cubierta plástica (c), si está presente, del borne negativo de la batería (f) y una el cable negro (g) al borne negativo de la batería (f) utilizando el perno hexagonal restante (a) y la tuerca Sems (b). Consulte la Figura 2-14.
3. Coloque el capuchón de caucho rojo por encima del borne positivo de la batería (d) para protegerlo contra la corrosión.

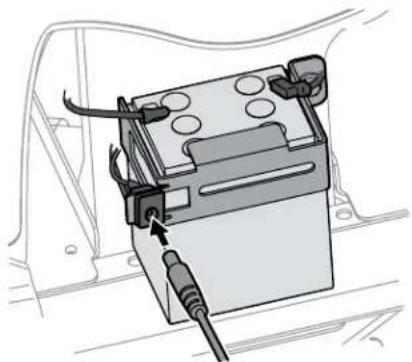

Nota: Si la batería se pone en funcionamiento después de la fecha indicada en la parte superior o al costado de la misma, cárguela siguiendo las instrucciones de la sección Cuidado del producto antes de hacer funcionar el tractor cortacésped.

Presión de los neumáticos

ADVERTENCIA

Se debe mantener una presión uniforme para todos los neumáticos en todo momento. Nunca exceda la presión máxima de inflado que se indica en los laterales de los neumáticos.

La presión operativa recomendada para los neumáticos es:

• Aproximadamente 10 psi para los neumáticos traseros
• Aproximadamente 14 psi para los neumáticos delanteros

Importante: Consulte los laterales de las ruedas para conocer con exactitud la presión máxima en psi recomendada por el fabricante. No los infle en exceso. Una presión de neumáticos despareja podría hacer que la plataforma no corte el césped parejo.

Llenado de gasolina y aceite

El depósito de gasolina está debajo del lado izquierdo del asiento en los modelos con plataforma de 30" y en el motor en los modelos con plataforma de 24". No lo llene en exceso.

ADVERTENCIA

Tenga mucho cuidado al trabajar con gasolina. La gasolina es sumamente inflamable y sus vapores son explosivos. Nunca cargue combustible en la máquina en un espacio cerrado o cuando el motor está caliente o en marcha. Apague cigarrillos, cigarros, pipas y otras fuentes de combustión.

Importante: Su tractor cortacésped se envía sin gasolina ni aceite en el motor. Sin embargo, usted DEBE controlar el nivel de aceite antes de hacerlo funcionar. Tenga cuidado de no llenar en exceso.

Mantenga y controle el aceite del motor como se indica en el Manual del operador del motor que se envía con el tractor cortacésped. Lea las instrucciones con atención.

Importante: Es importante NO llenar a tope el depósito de combustible al llenarlo. Debe dejar un área de expansión disponible dentro del depósito de combustible para permitir que el combustible se expanda y que haya una ventilación adecuada. De lo contrario, es posible que la unidad no funcione adecuadamente. Llene el depósito en los modelos de plataforma de 30" de conformidad con la Figura 2-15, para los modelos de plataforma de 24" consulte el Manual del Operador del motor.

Controles y Funcionamiento

3

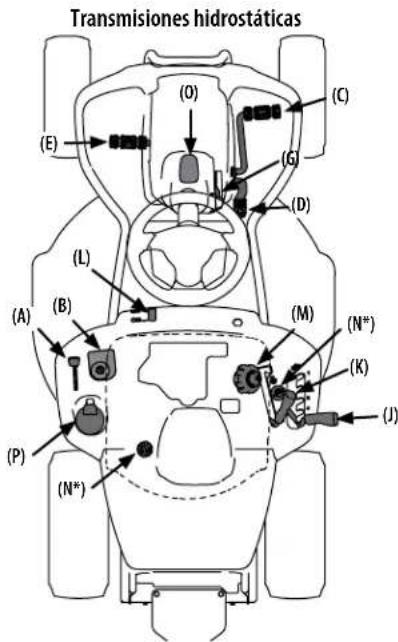

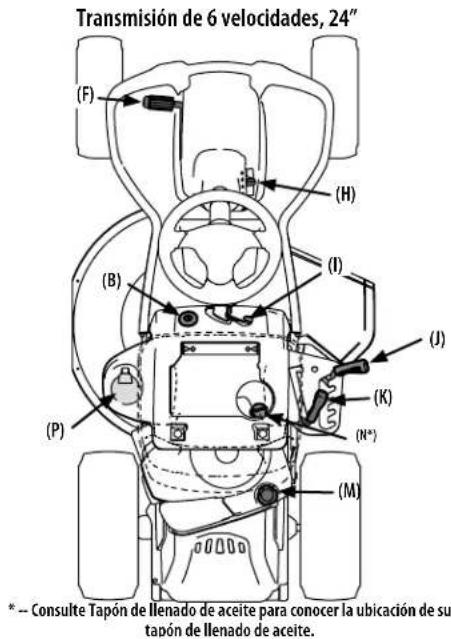

Figura 3-1

Nota: Este manual del operador abarca varios modelos. Las características técnicas del tractor cortacésped pueden variar según los modelos. No todas las características técnicas en este manual se aplican a todos los modelos de tractor cortacésped y el tractor cortacésped que se ilustra aquí puede diferir del suyo.

Nota: Las referencias a IZQUIERDA, DERECHA, ADELANTE Y ATRÁS indican esa posición desde el asiento del operador en el tractor, mirando hacia adelante.

Palanca de control del acelerador/cebador o de control del acelerador (Si está equipada) (A)

Palanca de control del acelerador/cebador (Si está equipada)

La palanca de control del acelerador/cebador está ubicada del lado izquierdo del tablero de instrumentos del tractor cortacésped. Esta palanca controla la velocidad del motor y, cuando se la empuja completamente hacia adelante, más allá de la posición de detención, también cierra el cebador para arranques en frío. Cuando se lo coloca en una posición determinada, el acelerador mantiene una velocidad de motor uniforme.

Nota: Cuando opere el tractor cortacésped con la plataforma de corte colocada, asegúrese de que la palanca del acelerador/cebador esté siempre en la posición FAST

Control del acelerador (si está equipado)

El control del acelerador está ubicado del lado izquierdo del tablero de instrumentos del tractor cortacésped. Cuando se lo coloca en determinada posición, se mantiene una velocidad de motor uniforme.

Empuje la palanca de control del acelerador hacia adelante para aumentar la velocidad del motor. El tractor cortacésped se ha diseñado para operar con el control del acelerador en la posición FAST (velocidad rápida) (aceleración máxima) cuando el tractor cortacésped tiene la plataforma de corte enganchada.

Tire de la palanca de control del acelerador hacia atrás para reducir la velocidad del motor.

Módulo de encendido (B)

ADVERTENCIA

Nunca deje la máquina en funcionamiento sin vigilancia. Siempre desconecte la toma de fuerza (PTO), ponga el freno de mano, pare el motor y retire la llave, para evitar que el motor arranque accidentalmente.

El módulo de encendido está ubicado en el guardabarros izquierdo del tractor cortacésped si se sienta en la posición del operador, adyacente al control del acelerador/cebador o el control del cebador.

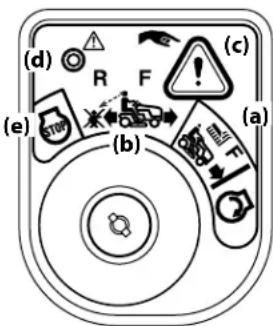

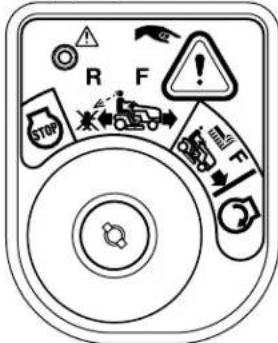

Módulo de encendido c/ Modo de precaución en marcha atrás (Si está equipado)

Para arrancar el motor, inserte la llave en el interruptor de encendido y gírela en el sentido de las agujas del reloj hasta la posición START (encendido). Suelte la llave en la posición MODO NORMAL DE CORTE una vez que haya arrancado el motor

Para detener el motor, gire la llave de encendido en sentido contrario a las agujas del reloj hasta la posición STOP (parar).

PRECAUCIÓN

Antes de hacer funcionar el tractor cortacésped, consulte tanto Interruptores de interbloqueo de seguridad y Arranque del motor en la sección Funcionamiento de este manual para ver instrucciones detalladas sobre el módulo del interruptor de encendido y cómo operar el tractor cortacésped en MODO DE PRECAUCIÓN MARCHA ATRÁS

Módulo de encendido (si está equipado)

El interruptor de encendido tiene tres posiciones:

STOP (parar) — Se apagan el motor y el sistema eléctrico.

RUN (funcionamiento) 📁 — Se activa el sistema eléctrico del tractor cortacésped.

START (arranque) — El motor de arranque enciende el motor. Suelte la llave apenas arranca el motor.

Nota: Para evitar el arranque accidental y/o la descarga de la batería, quite la llave del interruptor de encendido cuando el tractor cortacésped no se encuentra en uso.

Pedal de marcha adelante (tractores cortacésped Hydro) (C)

El pedal de marcha adelante está ubicado a la derecha de la máquina, sobre el estribo. Presione el pedal de marcha adelante hacia adelante para que el tractor cortacésped se mueva en esa dirección. La velocidad absoluta también se controla con el pedal de marcha adelante. Cuanto más se presione el pedal hacia adelante, más rápido se moverá el tractor cortacésped. El pedal volverá a su posición original/de punto muerto cuando deje de oprimirlo.

Pedal de marcha atrás (tractores cortacésped Hydro) (D)

El pedal de marcha atrás está ubicado a la derecha del tractor, cortacésped a lo largo del sobre el estribo. La velocidad absoluta también se controla con el pedal de marcha atrás. Cuanto más se presione el pedal hacia abajo, más rápido se moverá el tractor cortacésped. El pedal volverá a su posición original/de punto muerto cuando deje de oprimirlo.

Pedal del freno (tractores cortacésped Hydro) (E)

El pedal del freno está ubicado del lado izquierdo del tractor cortacésped, a lo largo del estribo. Presione el pedal totalmente hacia abajo para enganchar el freno de disco y hacer que el tractor cortacésped se pare completamente.

Nota: Se debe oprimir completamente el pedal del freno para poner en marcha el motor. Consulte los Interruptores de interbloqueo de seguridad para obtener más información.

Pedal de freno-embrague (tractores cortacésped de 6 velocidades) (F)

El pedal del freno-embrague está ubicado del lado izquierdo del tractor cortacésped, a lo largo del estribo. Presione el pedal del embrague-freno parcialmente hacia abajo cuando disminuya la velocidad del tractor cortacésped cambiando las velocidades (Consulte la sección Palanca de control de velocidad). Presione el pedal totalmente hacia abajo para enganchar el freno de disco y hacer que el tractor cortacésped se pare completamente.

Nota: Se debe oprimir completamente el pedal del embrague-freno para poner en marcha el motor. Consulte la sección Interruptores de interbloqueo de seguridad.

Palanca del freno de mano (tractor cortacésped Hydro) (G)

Para poner el freno de mano, presione a fondo el pedal de freno. Mueva la palanca del freno de mano totalmente hacia abajo hasta la posición del freno de mano. Suelte el pedal del freno para permitir que el freno de mano quede puesto.

Para soltar el freno de mano, presione el pedal de freno y saque la palanca del freno de mano de la posición del freno de mano. Suelte el pedal de freno.

Nota: Si el operador abandona el asiento y deja el motor en funcionamiento, deberá colocar el freno de mano, o el motor se apagará de forma automática.

Palanca de control de velocidad/ freno de mano (tractor cortacésped de 6 velocidades) (H)

Para colocar el freno de mano, presione a fondo el pedal del embrague-freno Mueva la palanca de control de velocidad/ freno de mano totalmente hacia abajo hasta la posición del freno de mano. Suelte el pedal del embrague-freno para permitir que el freno de mano engrane.

Para soltar el freno de mano, presione el pedal del embrague-freno y mueva la palanca de control de velocidad/ freno de mano de la posición de freno de mano y llévela a la posición deseada. Suelte el pedal de embrague-freno.

Nota: Si el operador abandona el asiento y deja el motor en funcionamiento, deberá colocar el freno de mano, o el motor se apagará de forma automática.

La palanca de control de velocidad permite regular la velocidad absoluta del tractor corta césped.

Para utilizarla, presione el pedal del embrague-freno, saque la palanca de control de velocidad/ freno de mano de la muesca del freno de mano y llévela hacia adelante para aumentar la velocidad absoluta del tractor. Cuando haya alcanzado la velocidad deseada, suelte la palanca de control de velocidad/ freno de mano en la muesca adecuada para mantener esa velocidad.

Para reducir la velocidad absoluta del tractor cortacésped, presione el pedal del embrague-freno, lleve la palanca de control de velocidad/ freno de mano hacia atrás y suéltela dentro de una muesca.

Palanca de cambios (tractores cortacésped de 6 velocidades) (I)

La palanca de cambios está ubicada en el panel de control justo debajo del asiento, en el centro del tractor cortacésped. Tiene tres posiciones: ADELANTE, PUNTO MUERTO y ATRÁS. Cuando mueva la palanca de cambios, el pedal del freno debe estar presionado a fondo y el tractor cortacésped no debe estar en movimiento.

Palanca de elevación de la plataforma (J)

Ubicada en el guardabarros derecho del tractor cortacésped, la palanca de elevación de la plataforma se utiliza para cambiar la altura de la plataforma de corte. Para utilizarla, mueva la palanca hacia la izquierda, luego colóquela en la muesca que mejor se adapte a la aplicación deseada.

Palanca de la toma de fuerza (PTO) (K)

Ubicada en el guardabarros derecho del tractor cortacésped, la palanca de la PTO se usa para dar energía a la plataforma de corte. Para hacerla funcionar, mueva la palanca totalmente hacia adelante. Si se mueve la palanca totalmente hacia atrás, hasta la posición OFF (apagado), se corta la energía a la plataforma de corte.

Nota: Al arrancar el motor, la palanca de la PTO debe estar en la posición desconectada (OFF).

Indicador de nivel de combustible (Si está equipado) (L)

El indicador de nivel de combustible está ubicado debajo del asiento a la izquierda de la posición del operador en el panel de controles. Use esta ventana para identificar los requerimientos de combustible del tractor cortacésped. Consulte la Figura 4-3.

Tapón de llenado de combustible (M)

El tapón de llenado de combustible está debajo del lado derecho del asiento en los modelos con plataforma de 30" y en el motor en la parte posterior de los modelos de tractor cortacésped con plataforma de 24". Consulte la sección Montaje y Configuración del presente manual para obtener instrucciones para los modelos con plataforma de 30" y el manual del operador del motor para obtener las instrucciones para cargar combustible en los modelos con plataforma de 24".

Tapón de llenado de aceite (N)

El tapón de llenado de aceite está debajo del lado izquierdo del asiento en los modelos equipados con motores Briggs & Stratton, el tapón de llenado de aceite está debajo del guardabarros derecho en todos los demás modelos. Consulte el Manual del operador del motor para obtener instrucciones sobre cómo controlar y agregar el aceite en este tractor cortacésped.

Los faros se encienden (ON) cada vez que se rota la llave sacándola de la posición STOP (parar). Los faros se apagan (OFF) cuando se coloca la llave de encendido en la posición STOP.

Portavasos (P)

El portavasos está ubicado a la izquierda del asiento del operador.

Varilla de derivación de la transmisión (no se muestra)

La varilla de derivación de la transmisión se encuentra dentro del neumático derecho, en la sección inferior derecha del bastidor.

Cuando está enganchada, la varilla abre una derivación dentro de las transmisiones hidrostáticas, lo cual permite empujar el tractor cortacésped a mano a lo largo de distancias cortas. Consulte la sección Montaje y Configuración para obtener instrucciones sobre el uso de la función de derivación.

Funcionamiento

ADVERTENCIA

Evite lesiones graves o la muerte

- Conozca la ubicación y función de todos los controles.

- Extraiga los objetos que podrian ser arrojados por las cuchillas.

- Recorra las pendientes hacia arriba y hacia abajo, no de manera transversal.

- Tenga más precaución en las pendientes. No corte el césped en pendientes de más de 12°. Evite realizar giros abruptos. Conduzca a baja velocidad.

- No utilice la unidad en lugares donde podría resbalar o volcar. - Si la máquina se para mientras sube la pendiente, pare las cuchillas y retroceda lentamente para abajo.

- Antes de abandonar la posición del operador, desconecte las cuchillas, ponga el freno de mano, apague el motor y saque la llave.

- Asegúrese que las cuchillas y el motor se detengan antes de colocar las manos o los pies cerca de las cuchillas.

- Mantenga los dispositivos de seguridad (guardas, protectores, interruptores, etc.) en su lugar y en funcionamiento.

- Mantenga alejados a los observadores.

- Deje que la máquina se enfríe antes de cargar combustible o almacenarla.

- Mantenga la máquina libre de residuos.

Lea el Manual del operador

Interruptores de interbloqueo de seguridad

Este tractor cortacésped está equipado con un sistema de bloqueo de seguridad para protección del operador. Si el sistema de bloqueo funciona mal, no se debe hacer funcionar el tractor cortacésped. Comuniquese con un distribuidor de servicio autorizado.

- El sistema de interbloqueo de seguridad impide que el motor arranque o se encienda salvo que esté colocado el freno de mano, y la palanca PTO se encuentre desenganchada en la posición OFF (apagado).

- Si el operador abandona su asiento antes de colocar el freno de mano, el motor se apagará automáticamente.

- Si el operador abandona el asiento del tractor cortacésped con la palanca de la PTO enganchada en la posición activada (ON), el motor se apaga de manera automática, independientemente de que el freno de mano esté enganchado o no.

- Con la llave de encendido en la posición de MODO DE CORTE NORMAL/FUNCIONAMIENTO, la PTO se apagará automáticamente si se mueve la palanca de la PTO a la posición activada (ON) con la palanca de cambios en posición de marcha atrás.

- El motor se apagará automáticamente si se extrae el adaptador para abono, el canal de la plataforma o el canal de la embolsadora, independientemente de si está puesto el freno de mano o de si la palanca de la PTO se encuentra en la posición de desactivación (OFF).

ADVERTENCIA

No opere el tractor cortacésped si el sistema de interbloqueo de seguridad funciona mal. El sistema fue diseñado para brindarle seguridad y protección.

Colocación del freno de mano

Para colocar el freno de mano:

1. Presione totalmente el pedal del embrague-freno o el pedal del freno, y manténgalo hacia abajo con el pie.

2. Mueva la palanca del freno de mano hacia abajo hasta la posición de freno de mano.

3. Suelte el pedal del embrague-freno o el pedal del freno para permitir que se active el freno de mano.

Para sacar el freno de mano:

1. Oprima el pedal del embrague-freno o el pedal del freno, y mueva la palanca del freno de mano hasta que quede fuera de la posición de freno de mano.

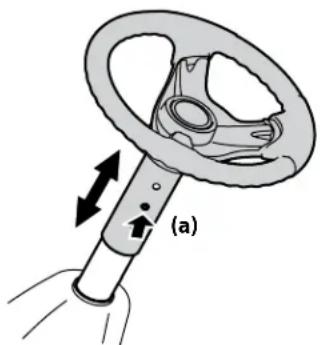

Ajuste de la altura del volante (Si está equipado)

Para ajustar la altura del volante:

1. Siéntese en el asiento del operador y coloque las manos en el volante.
2. Pulse el botón (a) de la columna de la dirección y eleve o baje el volante hasta la posición deseada. Consulte la Figura 3-2.

Figura 3-2

Nota: Después de lograr la posición deseada, levante y baje el volante para comprobar que se trabe en su lugar y que el botón (a) de la columna de la dirección se suelte para quedar trabado. No opere este tractor cortacésped a menos que la columna de la dirección esté en la posición en que queda trabada.

Ajuste de la altura de corte

Seleccione la posición de altura de la plataforma de corte colocando la palanca de elevación de la plataforma en cualquiera de las muescas de diferente altura de corte, del lado derecho del guardabarros.

ADVERTENCIA

Mantenga las manos y los pies alejados de la abertura de descarga de la plataforma de corte.

Consulte la sección Nivelación de la plataforma en la sección Mantenimiento y Ajustes de este manual para obtener instrucciones más detalladas sobre diferentes para el ajuste de la plataforma.

Arranque del motor

ADVERTENCIA

No opere el tractor cortacésped si el sistema de interbloqueo funciona mal. El sistema fue diseñado para brindarle seguridad y protección.

Nota: Consulte la sección Montaje y Configuración de este manual para obtener instrucciones sobre el llenado de aceite y gasolina.

1. Inserte la llave en el módulo de encendido.
2. Coloque la palanca de la PTO en la posición OFF (apagada).
3. Coloque el freno de mano del tractor cortacésped.
4. Active el control del cebador (si está equipado) para lo que debe mover la palanca de control del acelerador/cebador (si está equipada) completamente hacia adelante en la posición de cebador.
5. Gire la llave hacia la derecha a la posición START (arranque). Una vez que arranque el motor, suelte la llave. Volverá a la posición NORMAL MOWING MODE/RUN (modo de corte normal/ funcionamiento).

PRECAUCIÓN

NO mantenga la llave en la posición START (arranque) durante más de diez segundos por vez. Si lo hace, puede ocasionar daños al arrancador eléctrico del motor.

1. Después de que arranque el motor, desactive el control del cebador (si está equipado) colocando el control del acelerador/cebador (si está equipado) en la posición FAST (rápida).

Nota: NO haga funcionar este tractor cortacésped con el control del cebador activado. Si lo hace, se generará una mezcla de combustible "rica" y puede hacer que el motor no funcione bien.

Para parar el motor

ADVERTENCIA

Si golpea contra algún objeto extraño, pare el motor, desconecte el cable de la bujía y conecte a tierra contra el motor. Inspeccione minuciosamente la máquina para ver si está dañada. Repare el daño antes de volver a arrancar y hacer funcionar.

1. Si la cuchilla está enganchada, coloque la palanca de la PTO en la posición desactivada (OFF).
2. Coloque el control del acelerador/cebador (Si está equipado) o el control del acelerador (Si está equipado) cerca de la posición SLOW (lento).
3. Gire la llave en sentido contrario a las agujas del reloj hasta la posición STOP (parar).
4. Retire la llave del módulo de encendido para evitar que alguien arranque accidentalmente el motor.

Conducción del tractor cortacésped

ADVERTENCIA

Evite arrancar súbitamente, desarrollar excesiva velocidad y parar inesperadamente.

ADVERTENCIA

No abandone el asiento del tractor cortacésped sin colocar primero la palanca de la PTO (enganche de cuchilla) en la posición OFF (desconectada), presionar el pedal del embrague-freno y colocar el freno de mano. Si deja el tractor cortacésped sin vigilancia, también gire la llave de encendido hasta la posición OFF (apagado) y retire la llave.

ADVERTENCIA

Siempre mire hacia abajo y hacia atrás antes y mientras se desplaza marcha atrás, para evitar un accidente.

1. Coloque el control del acelerador/cebador (Si está equipado) o el control del acelerador (Si está equipado) cerca de la posición FAST (rápido).
2. En los tractores cortacésped de 6 velocidades, coloque la palanca de cambios en la posición FORWARD (marcha adelante) o REVERSE (marcha atrás). En los tractores cortacésped Hydro, active lentamente el pedal de marcha adelante para desplazarse MARCHA ADELANTE hasta alcanzar la velocidad deseada. Para conducir MARCHA ATRÁS, presione lentamente el pedal de marcha atrás hasta alcanzar la velocidad deseada.
3. En los tractores cortacésped de 6 velocidades, presione el pedal del embrague-freno y mueva la palanca de control de velocidad para sacarla de la posición de freno de mano y llèvela hasta el ajuste de velocidad deseado. En los tractores cortacésped Hydro, presione el pedal del freno y mueva la palanca del freno de mano para sacarla de la posición de freno de mano.
4. En los tractores cortacésped de 6 velocidades, suelte lentamente el pedal del embrague-freno para poner dicho tractor en movimiento. En los tractores cortacésped Hydro, presione lentamente el pedal de marcha adelante o atrás hasta alcanzar la velocidad deseada.
5. El tractor cortacésped, se para presionando el pedal del embrague-freno o el pedal del freno.
   Importante: NO use la palanca de cambios (Si está equipada) para cambiar la dirección de desplazamiento mientras el tractor cortacésped

esté en movimiento. Use siempre el pedal de embrague-freno (Si está equipado) para hacer parar el tractor cortacésped por completo antes de hacer el cambio.

Importante: Los operadores primerizos deben usar las posiciones de velocidad 1 o 2 en la palanca de cambios (Si está instalada). Familiarícese por completo con el funcionamiento y los controles del tractor cortacésped antes de utilizarlo a velocidades más altas.

Nota: Al operar el tractor cortacésped inicialmente, habrá poca diferencia entre las dos velocidades más altas de la palanca de cambios (si está instalada) hasta después de que las correas se hayan asentado en las poleas durante el periodo de ablande.

ADVERTENCIA

Antes de abandonar la posición del operador cualquiera sea el motivo, desenganche la cuchilla, coloque la palanca de cambios (si está equipada) en punto muerto, coloque el freno de mano, APAGUE el motor y saque la llave.

Importante: Siempre que detenga el tractor cortacésped por cualquier razón en una zona donde haya césped, haga lo siguiente:

• Coloque la palanca de cambios en punto muerto.
• Ponga el freno de mano.
• Apague el motor y retire la llave. Eso permitirá reducir al mínimo la posibilidad de que su césped resulte quemado por el escape caliente del motor en funcionamiento.

Si el tractor cortacésped de 6 velocidades se detiene con la palanca de control de velocidad (si está equipada) en la posición de alta velocidad, o si el tractor cortacésped no funciona con la palanca de control de velocidad (si está equipada) en la posición de baja velocidad, realice lo siguiente:

• Coloque la palanca de cambios (si está equipada) en la posición NEUTRAL (punto muerto).
• Vuelva a arrancar el motor.
• Coloque la palanca de control de velocidad (si está equipada) en la posición de velocidad más alta.
• Suelte completamente el pedal del embrague-freno (si está equipado).
• Oprima el pedal del embrague-freno (si está equipado).
• Coloque la palanca de control de velocidad (si está equipada) en la posición deseada.
• Coloque la palanca de cambios (si está equipada) en la posición FORWARD (marcha adelante) o REVERSE (marcha atrás), y siga los procedimientos normales de operación.

Modo de precaución marcha atrás (si está equipado)

La posición MODO MARCHA ATRÁS CON PRECAUCIÓN del módulo de encendido permite operar el tractor en marcha atrás con las cuchillas (PTO) enganchadas.

Nota: No se recomienda cortar el césped en marcha atrás.

ADVERTENCIA

Tenga sumo cuidado al operar el tractor en el MODO PRECAUCIÓN MARCHA ATRÁS ★★★★. Mire siempre hacia abajo y detrás de usted antes y durante la marcha atrás. No haga funcionar el tractor cuando haya niños u otras personas cerca. Detenga el tractor inmediatamente si alguien se acerca.

Para utilizar el MODO PRECAUCIÓN MARCHA ATRÁS

Nota: El operador DEBE estar sentado en el asiento del tractor.

1. Ponga en marcha el motor como se indicó previamente.
2. Gire la llave de la posición CORTE NORMAL (a) a la posición MODO PRECAUCIÓN MARCHA ATRÁS (b) del módulo de encendido. Consulte la Figura 3-1.

1. Oprima el BOTÓN DE MARCHA ATRÁS (c) en el ángulo superior derecho del módulo de encendido. La luz indicadora roja (d) que está en el ángulo superior izquierdo del módulo de encendido se mantendrá ENCENDIDA mientras está activada. Consulte la Figura 3-1.
2. Una vez activada (luz indicadora ENCENDIDA), el tractor podrá operar en marcha atrás con las cuchillas de corte (PTO) engranadas.
3. Siempre mire hacia abajo y hacia atrás antes y mientras se desplaza marcha atrás, para verificar que no haya niños cerca. Luego de volver a desplazarse hacia adelante, vuelva la llave a la posición de CORTE NORMAL (a).

El MODO PRECAUCIÓN MARCHA ATRÁS (b)

permanecerá activado hasta que:

a. Se coloque la llave ya sea en la posición de CORTE NORMAL (a) o de PARADA (e) o b. El operador deja el asiento.

Conducción en pendientes

Consulte el INDICADOR DE PENDIENTES en la sección Importantes medidas de seguridad del manual para contribuir a determinar en qué pendientes puede operar el tractor de manera segura.

ADVERTENCIA

No corte en pendientes con una inclinación de más de 12° (una elevación aproximada de 2 pies por cada 10 pies). El tractor cortacésped podría volcar y causar lesiones graves.

• En las pendientes corte hacia arriba y hacia abajo, NUNCA en forma transversal.
• Tenga sumo cuidado al cambiar de dirección en una pendiente.
• Esté atento a los hoyos, surcos, baches, rocas, y otros objetos ocultos. El terreno desnivelado puede voltear la máquina. El césped alto puede ocultar obstáculos.
• Evite realizar giros cuando opere en una pendiente. Si debe realizar un giro, hágalo pendiente abajo. Girar hacia arriba en una pendiente aumenta enormemente las posibilidades de que el vehículo de una vuelta de campana.
• Evite parar cuando suba una pendiente. Si fuese necesario detenerse mientras sube una pendiente, arranque suave y cuidadosamente para reducir la posibilidad de que el tractor cortacésped se dé vuelta hacia atrás.

Conexión de la toma de fuerza (PTO)

Al conectar la PTO se suministra alimentación a la plataforma de corte. Para enganchar la cuchilla, haga lo siguiente:

1. Coloque el control del acelerador/cebador (si está equipado) o el control del acelerador (si está equipado) cerca de la posición FAST (rápido).
2. Tome la palanca de la PTO y gírela totalmente hacia adelante hasta la posición ON (activada).

Nota: Mantenga el control del acelerador/cebador (si está equipado) o el control del acelerador (si está equipado) en la posición FAST (velocidad rápida; representada por una liebre), para el uso más eficaz de la plataforma de corte.

Importante: La palanca de la PTO (enganche de cuchilla) debe estar en la posición desactivada (OFF) al arrancar el motor, cuando se desplaza marcha atrás, y si el operador abandona su asiento. Consulte la sección Interruptores de interbloqueo de Seguridad de este manual.

Abono (Si está equipada)

El abono es un proceso por el cual se recirculan los recortes de césped de manera repetida debajo de la plataforma de corte. Los recortes muy finos luego son despedidos hacia atrás para que se depositen en el césped y actuén como fertilizante natural. Consulte la sección Montaje y Configuración de este manual para ver instrucciones sobre cómo instalar el kit de abono (si está equipado).

Uso de la palanca de elevación de la plataforma

Para elevar la plataforma de corte, mueva la palanca de elevación de la plataforma hacia la izquierda, luego colóquela en la muesca que mejor se adapte a la aplicación deseada. Consulte Ajuste de la altura de corte en esta sección.

Corte de césped

ADVERTENCIA

Para tratar de evitar el contacto con las cuchillas o una lesión por un objeto que sea arrojado, mantenga a los observadores, ayudantes, niños y mascotas alejados al menos 75 pies de la máquina mientras está funcionando. Pare la máquina si alguien ingresa al área.

ADVERTENCIA

Planifique el patrón de corte, para evitar que la descarga de materiales se realice hacia los caminos, las veredas, los observadores, etc. Evite además descargar material contra una pared u obstrucción, ya que esto podría hacer que el material descargado rebote contra el operador.

La siguiente información será de utilidad cuando use la plataforma de corte con su tractor cortacésped:

• No corte a alta velocidad absoluta, especialmente si tiene instalado un kit de abono o un colector de césped.
• Para obtener los mejores resultados, se recomienda realizar los dos primeros cortes de césped arrojando la descarga hacia el centro. Después de las dos primeras vueltas, cambie la dirección para arrojar la descarga hacia afuera, para equilibrar el corte. Esto otorgará un mejor aspecto al césped.
• No corte el césped demasiado corto. El césped corto es propicio para el crecimiento de malezas y se pone amarillo rápidamente cuando escasea la lluvia.
• El corte del césped siempre debe realizarse con el acelerador del motor al máximo.
• En terrenos difíciles, puede resultar necesario pasar por segunda vez el tractor cortacésped sobre el área ya cortada, para obtener un corte más prolijo.
• NO intente cortar malezas frondosas o césped extremadamente alto. El tractor cortacésped fue diseñado para cortar el césped, NO para podar malezas.
• Mantenga la cuchilla afilada y cámbiela cuando se gasten. Consulte Cuchilla de corte en la sección Servicio de este manual para obtener instrucciones sobre cómo afilar correctamente las cuchillas.

Cuidado del producto

Programa de Mantenimiento

	Antes de cada uso	Cada 10 horas	Cada 25 horas	Cada 50 horas	Cada 100 horas	Antes de almacenar
Controle el nivel de aceite del motor	√	√
Revise si el filtro de aire está sucio, flojo o tiene piezas dañadas	√
Limpie y vuelva a lubricar el depurador de espuma del filtro de aire (si está equipado)			√
Reemplace el elemento del filtro de aire					√
Cambie el aceite del motor y reemplace el filtro de aceite (si está equipado)				√
Limpie los bornes de la batería		√				√
Lubrique las llantas y los ejes frontales			√			√
Limpie las aletas de refrigeración del motor			√			√
Controle el estado y la separación de la bujía de encendido					√	√
Reemplace el filtro de combustible					√

Importante: Es importante consultar el Manual del Operador del motor específico incluido con esta máquina para ver los procedimientos detallados de mantenimiento del motor y los intervalos correctos.

Nota: Este manual del operador abarca varios modelos. Las características técnicas del tractor cortacésped pueden variar según los modelos. No todas las características técnicas en este manual se aplican a todos los modelos de tractor cortacésped y el tractor cortacésped que se ilustra aquí puede diferir del suyo.

Solución de Problemas

Demasiada vibración

1. Cuchilla de corte floja.

- Ajuste la cuchilla de corte y el husillo de la plataforma.

1. Cuchilla de corte dañada, desbalanceada o doblada.

- Reemplace la cuchilla de corte.

Corte irregular

1. La plataforma no está correctamente nivelada.

- Haga un ajuste de la plataforma de lado a lado.

1. Cuchilla de corte desafilada o dañada.

- Afile o reemplace la cuchilla de corte.

1. Presión de neumáticos desigual.

- Verifique y corrija la presión de los cuatro neumáticos.

El motor no arranca

1. La PTO/cuchilla está activada.

- Coloque la palanca de activación de la cuchilla en posición OFF (desactivada).

1. Fusible quemado.

- Reemplace el/los fusible/s.

1. No está colocado el freno de mano.

- Ponga el freno de mano.

1. El adaptador para abono o el canal de la plataforma no se instalaron correctamente.

- Controle la instalación del canal de la plataforma o el adaptador para abono.

1. Consulte el Manual del operador del motor.

La cortadora de césped no realiza el abono con los recortes de césped.

1. La velocidad del motor es demasiado lenta.

- Coloque el control del acelerador en la posición RÁPIDO (liebre)

1. El césped está mojado.

- No realice el abono con los recortes de césped cuando el césped esté mojado.

1. El césped está demasiado alto.

- Corte una vez con altura de corte elevada y luego vuelva a cortar el césped a la altura deseada, o haga una pasada de corte más angosta.

Antes de realizar tareas de mantenimiento o reparaciones, desconecte la PTO, mueva la palanca de cambios (si está instalada) a la posición de punto muerto, ponga el freno de mano, pare el motor y saque la llave, para evitar el arranque accidental del motor.

Motor

Nota: En algunos modelos, para acceder al drenaje/ llenado del aceite, es posible que se deban extraer los componentes de la embolsadora (si está equipada).

Consulte las instrucciones para el mantenimiento del motor en el Manual de operación del motor.

Controle el nivel de aceite del motor antes de cada uso, según las instrucciones del Manual del operador del motor que se entregan con el tractor. Siga las instrucciones con atención.

Cambio del aceite del motor

Nota: Se necesita un sifón de aceite para drenar el aceite del cárter en el modelo con plataforma de 24". Consulte el Suplemento sobre Piezas de repuesto/Garantía para obtener información sobre la compra de un kit de sifón de aceite (pieza n.° 490-850-0008). Consulte el Manual del operador del motor que se incluye con este tractor cortacésped para obtener las instrucciones completas para el mantenimiento del motor.

Para drenar el aceite del cárter del motor, proceda de la siguiente manera:

1. Deje el motor encendido durante algunos minutos para que el aceite del cárrer se caliente. El aceite caliente fluirá más libremente y arrastrará más sedimentos del motor que se puedan haber depositado en el fondo del cárrer. Tenga cuidado y evite quemarse con el aceite caliente.
2. Localice la válvula de drenaje de aceite en el costado del motor y el tapón de llenado de aceite en la parte superior del motor.
3. Desenrosque el tapón de llenado de aceite y extraiga la varilla de nivel de aceite del tubo de llenado.
4. Encaje a presión el extremo pequeño del manguito de drenaje de aceite (a) en el espacio previsto alrededor del tapón de drenaje de aceite (b). Consulte la Figura 4-1.

Figura 4-1

1. Extraiga el tapón de drenaje y vacíe el aceite en un contenedor apropiado, con una capacidad no menor a 64 oz.
2. Incline el tractor cortacésped ligeramente en dirección de un recipiente adecuado para ayudar a drenar por completo todo el aceite del motor.

ADVERTENCIA

Antes de inclinar el motor o el equipo para drenar el aceite, drene el combustible del depósito haciendo funcionar el motor hasta que el depósito de combustible esté vacío.

1. Vuelva a colocar el tapón de drenaje del aceite y ajuste bien. Tenga cuidado de no ajustar demasiado el tapón de drenaje de aceite.
2. Cargue aceite nuevo en el motor, tal como se indica en el Manual del operador del motor que viene embalado con su tractor cortacésped.

Nota: Consulte el Manual del operador del motor que viene embalado con su tractor cortacésped, para obtener información sobre la cantidad y la viscosidad adecuadas del aceite del motor.

Lubricación

ADVERTENCIA

Antes de lubricar, reparar o inspeccionar, siempre debe desconectar la PTO, mueva la palanca de cambios a la posición neutral, coloque el freno de mano, apague el motor y retire la llave, para evitar que se encienda accidentalmente.

Motor

Lubrique el motor con aceite para motor, tal como se indica en el Manual del operador del motor que viene embalado con su tractor cortacésped.

Puntos de pivote y varillaje

Lubrique todos los puntos de pivote del sistema de impulsión, el freno de mano y el varillaje de elevación al menos una vez por temporada con aceite ligero.

Ruedas traseras

Las ruedas traseras se deben sacar de los ejes una vez por temporada. Lubrique bien los ejes y las llantas con una grasa multiusos antes de reinstalarlos.

Ejes delanteros

Cada extremo de la barra de pivote delantera del tractor cortacésped puede estar equipado con un accesorio de engrasado. Lubrique con pistola de grasa cada 25 horas de funcionamiento del tractor cortacésped.

Cremallera y piñón de dirección

Una vez por temporada, o cada 25 horas de funcionamiento, será necesario lubricar el mecanismo de cremallera y piñón de dirección (a) que está ubicado debajo del frente del tractor cortacésped. Mediante el uso de grasa para automóviles estándar, engrase el frente y la parte posterior del mecanismo de cremallera y piñón de dirección (a), como se indica en la Figura 4-2.

Figura 4-2

Limpieza del tractor

Si el motor ha estado funcionando, déjelo enfriar durante por lo menos media hora antes de limpiarlo. Retire periódicamente la suciedad acumulada en el motor. Limpie las aletas de refrigeración cada 25 horas. Limpie con un cepillo o aire comprimido.

Importante: No rocíe el motor con agua para limpiarlo porque el agua podría contaminar el combustible. Con una manguera de jardín o equipo de lavado a presión también puede forzar agua dentro del filtro de aire o la abertura del silenciador. El agua en el filtro de aire embeberá el elemento de papel, y el agua que pasa a través del elemento o silenciador puede ingresar en el cilindro, causando daño.

Si se derrama combustible o aceite sobre la máquina, debe limpiarse de inmediato. NO permita que se acumulen desechos alrededor de las aletas de refrigeración del motor ni en ninguna otra parte de la máquina.

Importante: NO se recomienda el uso de una lavadora de presión para limpiar el tractor cortacésped. Puede dañar los componentes eléctricos, los husillos, las poleas, los rodamientos o el motor.

ADVERTENCIA

La acumulación de residuos alrededor del silenciador podría producir un incendio. Inspecciónelo y limpielo antes de cada uso.

Silenciador

ADVERTENCIA

La temperatura del silenciador y de las áreas cercanas del motor puede superar los 150° F (65° C). Evite el contacto con estas áreas.

Inspeccione periódicamente el silenciador y reemplácelo de ser necesario. Los repuestos del silenciador deben ser los mismos y se deben instalar en la misma posición que las piezas originales.

Batería

Limpie la batería retirándola del tractor cortacésped y lavándola con bicarbonato de sodio y una solución de agua. Si es necesario, raspe los bornes de la batería con un cepillo de alambre para quitar los depósitos. Cubra los bornes y los cables expuestos con grasa o vaselina para prevenir la corrosión.

La batería está sellada y no necesita mantenimiento. Los niveles de ácido no se pueden controlar.

• Siempre mantenga limpios y libres de acumulación de elementos corrosivos los cables y los bornes de la batería.
• Después de limpiar la batería y los bornes, aplique una capa delgada de vaselina o grasa a ambos bornes.
• Siempre mantenga los capuchones de goma colocados sobre el borne positivo para prevenir un cortocircuito.

Importante: Si por alguna razón extrae la batería, desconecte primero el cable NEGATIVO (negro) de su borne y a continuación el cable POSITIVO (rojo). Cuando vuelva a instalar la bateria, conecte siempre primero el cable POSITIVO (rojo) a su borne, y a continuación el cable NEGATIVO (negro). Asegúrese que los cables estén conectados a los bornes correctos, ya que si los cambia se podría invertir la polaridad y provocar un daño al sistema alternador del motor.

Deck Wash System™ (si viene equipado)

La plataforma del tractor cortacésped tiene un orificio para el agua sobre la superficie como parte de su sistema de lavado.

Utilice el sistema Deck Wash System para lavar el lado de abajo de la plataforma y quitar los restos de césped recortado e impedir la acumulación de sustancias químicas corrosivas. Realice los siguientes pasos DESPUÉS DE CADA CORTE DE CÉSPED:

1. Conduzca el tractor cortacésped a una zona nivelada y despejada del césped, que se encuentre suficientemente cerca de la manguera del jardín.

PRECAUCIÓN

Asegúrese de que la tolva de descarga del tractor cortacésped NO ESTÉ ORIENTADO EN LA DIRECCIÓN de la casa, el garaje, los vehículos estacionados, etc.

1. Desconecte la PTO (enganche de cuchilla), ponga el freno de mano y pare el motor.
2. Enrosque el acople de la manguera (a) (embalado con el Manual del operador) en el extremo de su manguera de jardín (b). Consulte la Figura 4-3.

1. Una el acople de la manguera (a) al orificio de agua (b) que se encuentra en la superficie de la plataforma. Consulte la Figura 4-3.
2. Abra el suministro de agua.
3. Mientras está sentado en la posición del operador del tractor cortacésped, arranque el motor y coloque la palanca del regulador en la posición RÁPIDO (liebre).
4. Mueva la PTO del tractor cortacésped en la posición ON (activada).
5. Permanezca en la posición del operador con la plataforma de corte enganchada durante dos minutos como mínimo, permitiendo que la parte inferior de la plataforma de corte se lave a fondo.
6. Mueva la PTO del tractor cortacésped a la posición OFF (desactivada).
7. Gire la llave de encendido a la posición STOP (parada) para apagar el motor de la cortadora de césped.
8. Cierre el agua y retire el acople de la manguera (a) del orificio de entrada de agua (c) que está sobre la superficie de la plataforma. Consulte la Figura 4-3.
9. Después de limpiar la plataforma con el sistema Deck Wash System™, regrese a la posición del operador y enganche la PTO. Mantenga la plataforma de corte en funcionamiento durante dos minutos por lo menos para permitir que se seque totalmente la parte inferior de la misma.

Ajustes

ADVERTENCIA

Nunca intente hacer ajustes mientras el motor está en marcha, excepto cuando así lo especifica el Manual del operador.

Asiento

Consulte la sección Configuración y Montaje de este manual para ver instrucciones para el ajuste del asiento.

Freno de mano

ADVERTENCIA

Nunca intente ajustar los frenos con el motor en marcha. Desenganche siempre la PTO, mueva la palanca de cambios en punto muerto, pare el motor y retire la llave, para evitar que alguien arranque accidentalmente el motor.

Si el tractor cortacésped no se detiene por completo cuando se presiona totalmente el pedal de freno, o si las ruedas traseras del tractor pueden rodar con el freno de mano colocado, el freno necesita ajustes. Consulte con su distribuidor de servicio autorizado para realizar un ajuste correcto de los frenos.

Plataforma

Nota: Controle la presión de neumáticos del tractor cortacésped antes de realizar cualquier nivelación de la plataforma. Consulte Neumáticos en la sección Montaje y Configuración para obtener más información sobre la presión de los neumáticos.

Nivelación de adelante hacia atrás

Es posible ajustar la inclinación de la plataforma de corte. El frente de la plataforma debe estar entre 0" (a nivel) y 1/4" más bajo que la parte posterior de la plataforma. De ser necesario, realice un ajuste de la siguiente manera:

1. Con el tractor cortacésped estacionado sobre una superficie firme y nivelada, ubique la palanca de elevación de la plataforma en la posición media y rote la cuchilla de manera que quede alineada con el frente y la parte posterior del tractor cortacésped.
2. Mida la distancia desde la parte delantera de la punta de la cuchilla hasta el piso, y desde la parte posterior de la punta de la cuchilla hasta el piso. La primera medición debe ser entre 0" (al ras) y ¼" menos que la segunda medición. Determine la distancia aproximada necesaria para un ajuste adecuado y, de ser necesario, siga con el paso siguiente.
3. Ubique la tuerca de seguridad con brida (a) en el extremo frontal de la varilla de elevación de la PTO (b). Consulte la Figura 4-4.

Figura 4-4

• Apriete la tuerca de seguridad con brida (a) para elevar la parte frontal de la plataforma;
• Afloje la tuerca de seguridad con brida (a) para bajar la parte frontal de la plataforma.

Neumáticos

Consulte la sección Montaje y Configuración para obtener más información sobre la presión de los neumáticos.

Almacenamiento fuera de temporada

ADVERTENCIA

Nunca almacene el tractor cortacésped con combustible en el tanque en un espacio cerrado o en áreas poco ventiladas donde los gases del combustible puedan llegar a una llama expuesta, una chispa o un piloto como el que tienen algunos hornos, calentadores de agua, secadores de ropa o algún artefacto a gas.

Motor

Importante: El combustible que queda en el tanque cuando hace calor se deteriora y causa problemas graves de encendido.

Para evitar que se formen depósitos de goma dentro del carburador del motor y posibles desperfectos en el motor, el sistema de combustible debe ser vaciado completamente, o se debe tratar la gasolina con un estabilizador para evitar el deterioro.

1. Si utiliza un estabilizador de combustible:

2. Lea las instrucciones y recomendaciones del fabricante del producto.

3. Agregue la cantidad correcta de estabilizador para la capacidad del sistema de combustible a gasolina limpia y nueva.

4. Llene el depósito de combustible con combustible tratado y haga funcionar el motor 2-3 minutos para estabilizar el combustible dentro del carburador.

5. Cuando vacie el sistema de combustible:

ADVERTENCIA

La gasolina es sumamente inflamable y puede ser explosiva en ciertas condiciones. Vacie la antes de almacenar el equipo durante períodos prolongados. Drene el combustible únicamente dentro de un recipiente aprobado y al aire libre, lejos de cualquier llama expuesta. Deje que el motor se enfrie. Apague cigarrillos, cigarros, pipas y otras fuentes de combustión antes de drenar el combustible. Almacene la gasolina en un recipiente aprobado, en un lugar seguro.

• No drene el combustible cuando el motor está caliente. Permita que el motor se enfríe bien. Drene el combustible dentro de un recipiente aprobado y al aire libre, lejos de cualquier llama expuesta.
• Drene un volumen de combustible grande desde el depósito, desconectando la línea de combustible del filtro de combustible en línea que se encuentra cerca del motor. Consulte las instrucciones completas de Drenaje de combustible en la presente sección.
• Vuelva a conectar la línea de combustible y haga funcionar el motor hasta que comience a fallar, use entonces el cebador para mantener el motor en marcha hasta agotar todo el combustible del carburador.
• Desconecte la línea de combustible y drene la gasolina que queda en el sistema.

ADVERTENCIA

La gasolina es una sustancia tóxica. Elimine la gasolina adecuadamente. Comuníquese con las autoridades locales para averiguar cuáles son los métodos adecuados para eliminar la gasolina.

- Extraiga la bujía y vierta una onza de aceite para motor por el orificio de la bujía hacia el interior del cilindro. Haga girar el motor varias veces para distribuir el aceite. Vuelva a colocar la bujía.

Cómo drenar el combustible

1. Ubique el filtro de combustible, puede estar sujeto al motor con un precinto.

2. Corte el precinto, si lo hay, luego sujete la abrazadera en línea del filtro de combustible con un par de pinzas, deslice la abrazadera hacia arriba por la línea de combustible.

3. Saque la línea de combustible del filtro y coloque el extremo abierto de la línea en un recipiente aprobado para drenar el combustible.

Preparación del tractor cortacésped

1. Limpie y lubrique el tractor cortacésped como se describe en la sección Lubricación.
2. No utilice una lavadora a presión ni una manguera de jardín para limpiar su tractor cortacésped.
3. Almacene el tractor cortacésped en un lugar limpio y seco. No lo almacene cerca de productos corrosivos, como fertilizantes.

Servicio

Extracción de la plataforma de corte

Para extraer la plataforma de corte, proceda de la siguiente manera:

1. Coloque la palanca de la PTO en la posición OFF (desactivada) y ponga el freno de mano.
2. Baje la plataforma colocando la palanca de elevación de la plataforma dentro de la muesca inferior del guardabarros derecho.
3. Extraiga el pasador de chaveta con unión curva (a) y la arandela plana (b) del conjunto de elevación de la plataforma y guárdelo para volver a colocarlo posteriormente. Consulte la Figura 4-5.

Figura 4-5

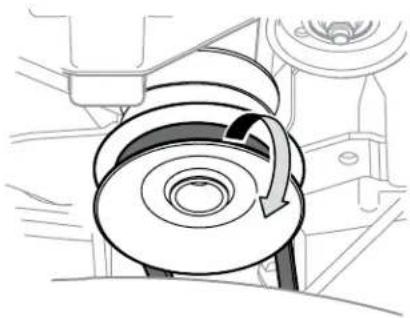

1. Extraiga la correa de alrededor de la polea de la PTO del tractor. Consulte la Figura 4-6.

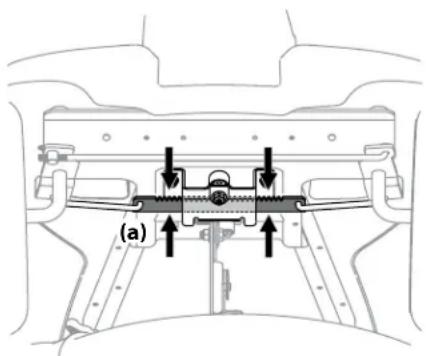

1. Extraiga los pasadores de chaveta con unión curva (a) que aún están sujetando la plataforma al tractor cortacésped, como se indica en la Figura 4-7.

Figura 4-7

Nota: Durante el reensamblado, los pasadores de chaveta con unión curva (a) se deben volver a colocar de arriba hacia abajo.

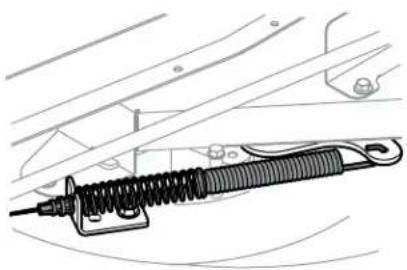

1. Desconecte el cable en espiral del interruptor de la plataforma.
2. Mueva la palanca de elevación de la plataforma dentro de la muesca superior del guardabarros derecho para levantar los brazos de elevación de la plataforma y sacarlos del camino.
3. Extraiga con cuidado el cable de la PTO de la parte posterior de la plataforma de corte. Retire el resorte del soporte de polea loca de la plataforma. Consulte la Figura 4-8.

1. Deslice suavemente la plataforma de corte (desde el lado izquierdo) hacia afuera desde la parte inferior del tractor.

Cambio de la correa de la plataforma

Nota: Se puede cambiar la correa de la plataforma sin desinstalar la plataforma de corte del tractor; sin embargo, resulta mucho más fácil extraer primero la plataforma, cambiarle la correa y luego volver a instalar la plataforma de corte.

Para cambiar la correa de la plataforma de corte, proceda de la siguiente manera:

1. Lo más fácil es cambiar la correa de la plataforma extrayendo primero la plataforma de corte como se indicó previamente en esta sección. Omita este paso si decide cambiar la correa de la plataforma sin extraer la plataforma de corte de la cortadora de césped. De lo contrario, extraiga la plataforma de corte ahora.

2. Si va a cambiar la correa de la plataforma con la plataforma de corte aún instalada en el tractor cortacésped, baje la plataforma a la posición de corte más baja.

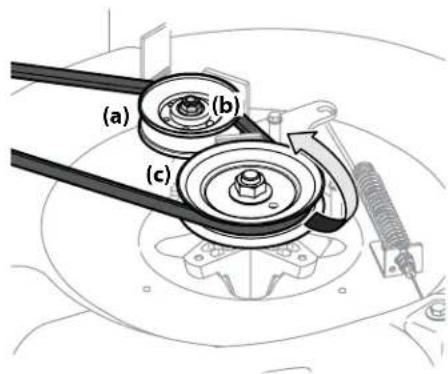

3. Extraiga la correa de la plataforma de alrededor de la polea de transmisión de la PTO del tractor cortacésped como se indica en la Figura 4-6. Simplemente deje rodar un lado de la correa para que salga de la polea y luego debe seguir sacándola todo alrededor de la polea hasta que se sale de la polea.

4. Lleve la correa hacia el frente del tractor cortacésped, jalándola a través y hacia afuera de la varilla del guardacorrea.

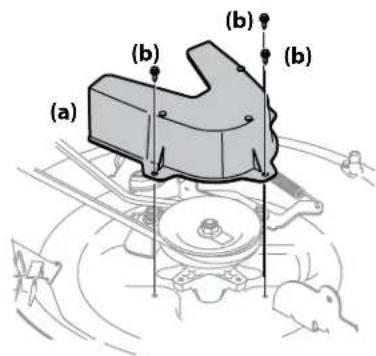

5. Extraiga la cubierta de la correa de la plataforma (a), para lo cual deberá retirar los tres pernos hexagonales (b) que la sujetan. Consulte la Figura 4-9 para plataformas de 30" y la Figura 4-10 para plataformas de 24".

Figura 4-9

Figura 4-10

1. Extraiga el guardacorrea (plataformas de 30" solamente) extrayendo el perno hexagonal (a) que la sujeta. Consulte la Figura 4-11.

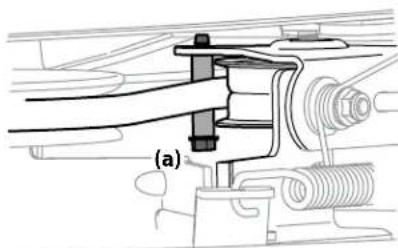

1. Afloje la polea loca (plataformas de 24" solamente) (a) para lo cual debe aflojar la tuerca de seguridad con brida (b) que la sujeta, lo suficiente para que quede una holgura para que pase la correa hacia afuera. Extraiga la correa sacándola de la polea de transmisión de la plataforma (c) y de la polea loca (a). Consulte la Figura 4-12.

1. Cambie la correa, luego vuelva a instalar todos los componentes que extrajo siguiendo el orden inverso.
2. Pase la correa de la plataforma a través de la varilla del guardacorrea y colóquela alrededor y sobre la polea de transmisión de la PTO, como se indica en la Figura 4-6.

Batería

ADVERTENCIA

PROPOSICIÓN 65 DE CALIFORNIA: Los bomes y contactos de la batería y los accesorios afines contienen plomo y compuestos de plomo, sustancias químicas que el Estado de California considera que pueden producir cáncer y daños en el sistema reproductivo. Lávese las manos después de estar en contacto con estos componentes.

PRECAUCIÓN

Si quita la batería para limpiarla, desconecte primero el cable NEGATIVO (negro) de su terminal y a continuación el cable POSITIVO (rojo). Cuando vuelva a instalar la batería, conecte siempre primero el cable POSITIVO (rojo) a su borne, y a continuación el cable NEGATIVO (negro). Asegúrese de que los cables estén conectados a los terminales correctos, ya que si los invierte se podría dañar gravemente el sistema alternador del motor.

Desperfectos de la batería

Algunas causas comunes de falla de la batería son:

• Activación inicial incorrecta
• Sobrecarga
• Congelamiento
• Carga insuficiente
• Corrosión en las conexiones

Estas fallas NO están cubiertas por la garantía de su tractor.

Arranque con puente

ADVERTENCIA

Nunca arranque con puente una batería dañada o congelada. Asegúrese de que los vehículos no se toquen y los motores están apagados. No permita que las pinzas de los cables se toquen.

1. Conecte el cable positivo (+) al borne positivo (+) de la batería descargada de su tractor.
2. Conecte el otro extremo del cable al borne positivo (+) de la batería auxiliar.

3. Conecte el segundo cable (negativo borne de la batería auxiliar. —) al otro

4. Haga la conexión final al bloque del motor del tractor, alejado de la batería. Acople a una parte sin pintura para asegurarse de que haya una buena conexión.

PRECAUCIÓN

Si la batería con el puente conector se instala en un vehículo, NO ponga en marcha el motor del vehículo cuando arranque su tractor con el conector puente.

1. Arranque el tractor según las instrucciones de la sección Funcionamiento de este manual.
2. Coloque el freno de mano del tractor antes de sacar los cables de arranque, en orden inverso de conexión.

Carga

ADVERTENCIA

Al cargarse, las baterías emiten un gas que puede causar explosiones. Cargue la batería en un área bien ventilada y manténgala alejada de una llama expuesta o piloto, como los de los calentadores de agua, calefactores de ambiente, hornos, secadores de ropa y otros aparatos a gas.

PRECAUCIÓN

Cuando cargue la batería de su tractor, utilice únicamente un cargador diseñado para baterías de plomo-ácido de 12V. Lea el manual del operador del cargador de la batería antes de cargar la batería de su tractor. Siempre siga las instrucciones y tenga en cuenta las advertencias.

Si su tractor no se ha utilizado durante un periodo de tiempo prolongado, cargue la batería de la siguiente manera:

1. Para los modelos con plataforma de 30":

a. Ajuste el cargador de batería para que produzca un máximo de 10 amperios.
b. Si su cargador de batería es automático, cargue la batería hasta que el cargador indique que se ha completado la carga. Si el cargador no es automático, cargue durante ocho horas como mínimo.

1. Para los modelos con plataforma de 24"

a. Para este tractor, está disponible por separado una unidad de carga. Las instrucciones para el uso de esta función se adjuntarán al accesorio de carga de la batería. La unidad de carga se conecta justo al lado de la batería como se indica en la Figura 4-13. Para pedir el cargador de la batería, consulte la hoja del Suplemento sobre Piezas/Garantía.

En el arnés de cables de su tractor cortacésped está instalado un fusible de 15 amperios, que está ubicado justo por encima de la batería, debajo del guardabarros izquierdo, para proteger el sistema eléctrico del tractor de los daños causados por exceso de amperaje.

Si el sistema eléctrico no funciona, o el motor de su tractor no arranca, verifique primero que el fusible no se haya quemado. Se encuentra en la parte posterior del tractor cortacésped, debajo del guardabarros ubicado al lado de la batería.

PRECAUCIÓN

Utilice siempre un fusible de repuesto con la misma capacidad de amperaje que el fusible quemado.

Cuchilla

ADVERTENCIA

Apague el motor y extraiga la llave de contacto antes de retirar las cuchillas de corte para afilarlas o reemplazarlas. Proteja sus manos utilizando guantes reforzados cuando sujete las cuchillas.

ADVERTENCIA

Inspeccione periódicamente la cuchilla y/o el husillo en busca de rajaduras o daños, especialmente después de golpear un objeto extraño. No opere la máquina hasta después de haber reemplazado los componentes dañados.

PRECAUCIÓN

Si el borde cortante de la cuchilla ha sido afilado previamente o si existe una separación de metal, reemplace las cuchillas por otras nuevas.

La cuchilla se puede sacar de la siguiente manera:

Nota: Puede resultar más fácil cambiar la cuchilla empezando primero por extraer la plataforma de la parte inferior del tractor, (consulte la sección Extracción de la plataforma de corte en partes anteriores de esta sección); luego volte con delicadeza la plataforma para dejar al descubierto su parte inferior. Sin embargo, es posible cambiar la cuchilla sin sacar la plataforma del tractor. Si se intenta cambiar la cuchilla sin sacar la plataforma del tractor, primero se debe mover la palanca de elevación de la plataforma hasta su posición de corte más elevada.

1. Extraiga la clavija de abono, el canal de la plataforma o el canal de la embolsadora, si viene equipado, dejando a la vista la abertura del canal de la plataforma.
2. Use un bloque de madera de 2 x 4, insértelo dentro de la abertura de la plataforma y haga girar la cuchilla hasta que la madera haga cuña entre la abertura de la plataforma y la cuchilla de corte, como se indica en la Figura 4-14.

1. Extraiga la tuerca de brida hexagonal que asegura la cuchilla al montaje del husillo. Vea el recuadro de la Figura 4-14.

Nota: El husillo de la plataforma tiene una rosca normal. Para aflojarlo, rote la tuerca de seguridad con brida en el sentido contrario a las agujas del reloj.

1. Para afilar las cuchillas de corte de forma adecuada, extraiga cantidades iguales de metal de ambos extremos de las cuchillas a lo largo de los bordes cortantes, paralelo al borde de caída y a un ángulo de 25° a 30°. Afile siempre cada borde de las cuchillas de corte de forma pareja para mantener un equilibrio adecuado entre las mismas. Consulte la Figura 4-15.

Una cuchilla mal equilibrada causará exceso de vibración y puede dañar el tractor y/o causar lesiones.

1. Pruebe el equilibrio de la cuchilla usando un compensador de cuchillas. Afile el metal del lado pesado hasta que quede bien equilibrada.

Nota: Cuando reemplace la cuchilla, asegúrese de instalarla con el lado marcado "Bottom" (inferior) (o con el lado que posee un número de pieza estampado) mirando al piso cuando la cortadora de césped está en posición de operación.

PRECAUCIÓN

Utilice una llave de torsión para ajustar la tuerca de brida hexagonal del husillo de la cuchilla entre 70 pies-libras y 90 pies-libras.

Cambio de la correa de transmisión

Nota: Para cambiar la correa de transmisión del tractor, se deben retirar varios componentes y se requieren herramientas especiales (es decir, llave de impacto/ aire). Solicite a un distribuidor de mantenimiento autorizado que efectue el reemplazo de la correa de transmisión, o llame por teléfono al Departamento de Atención al Cliente para encontrar un distribuidor cercano. Consulte la página 2 para ver más detalles.

Notas
