TWIN 30.3048 - Estación meteorológica TFA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación meteorológica interior/exterior
Marca	TFA
Modelo	TWIN 30.3048
Dimensiones de la pantalla	150 x 100 x 20 mm
Dimensiones del sensor exterior	100 x 50 x 30 mm
Peso total	Aproximadamente 220 g
Alimentación de la pantalla	2 pilas AA (LR6) 1,5 V
Alimentación del sensor exterior	2 pilas AA (LR6) 1,5 V
Alcance de transmisión	Hasta 100 metros (campo libre)
Temperatura interior	0°C a +50°C
Temperatura exterior	-40°C a +60°C
Humedad interior	20% a 95% HR
Humedad exterior	20% a 95% HR
Función reloj	Radiocontrolada DCF-77
Funciones principales	Temperatura y humedad int./ext., tendencia meteorológica, visualización hora/fecha, alarma, retroiluminación
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos.
Seguridad	No sumergir en agua. Mantener fuera del alcance de los niños. No exponer a fuentes de calor directas.
Piezas de repuesto y reparabilidad	El sensor exterior se puede reemplazar. Contactar al servicio técnico de TFA.
Información general	Estación meteorológica inalámbrica, pantalla LCD, pila de respaldo para el reloj incluida

Preguntas frecuentes - TWIN 30.3048 TFA

¿Cómo instalar la estación meteorológica TWIN 30.3048?

Coloque la pantalla interior sobre una superficie plana e inserte las pilas. Instale el sensor exterior al abrigo de la intemperie e inserte las pilas. Los dispositivos se sincronizarán automáticamente.

¿Por qué el reloj no se pone en hora?

El reloj radiocontrolado recibe la señal DCF-77. Coloque la pantalla cerca de una ventana, evite interferencias. La sincronización puede tardar hasta 10 minutos.

¿Cómo cambiar las pilas?

Para la pantalla, abra el compartimento de pilas en la parte trasera. Para el sensor, retire la tapa. Use pilas alcalinas de tipo AA/LR6.

¿Qué hacer si no aparece la temperatura exterior?

Verifique que las pilas del sensor estén insertadas correctamente y que la distancia entre los dos dispositivos no supere los 100 m. Vuelva a emparejar retirando y volviendo a colocar las pilas.

¿Cuál es la precisión de la medición de temperatura?

La precisión es de ±1°C para la temperatura y de ±5% para la humedad. Estas tolerancias son habituales para una estación meteorológica doméstica.

¿Puedo agregar un segundo sensor exterior?

Este modelo está diseñado para funcionar con un solo sensor exterior incluido. No se admite la adición de un sensor adicional.

¿Qué significan los íconos meteorológicos en la pantalla?

Los íconos indican una tendencia meteorológica prevista (sol, nube, lluvia) basada en las variaciones de presión atmosférica. No reemplazan un pronóstico profesional.

¿Cómo configurar las alarmas?

Presione el botón ALARM para ingresar a los ajustes. Use las teclas + y - para ajustar la hora de la alarma. Vuelva a presionar ALARM para confirmar.

La retroiluminación no funciona, ¿qué hacer?

Verifique que las pilas estén suficientemente cargadas. La retroiluminación se puede activar presionando el botón SNOOZE/LIGHT. Si permanece apagada, reemplace las pilas.

¿Cómo limpiar la pantalla?

Use un paño suave y ligeramente húmedo para limpiar la pantalla. No rocíe líquido directamente. Evite cualquier producto químico.

MANUAL DE USUARIO TWIN 30.3048 TFA

Instrucciones de uso

INDUSTRY 24.0°C 23.0°C 6.9 6.9 6.9 6.9 6.9 6.9 5.10 BANNA 00:00:00 BEANS

Instruction manuals

Kat. Nr. 30.3048

www.tfa-dostmann.de/en/service/downloads/instruction-manuals

CE

Muchas gracias por haber adquirido este dispositivo de TFA.

1. Antes de utilizar el dispositivo

• Lea detenidamente las instrucciones de uso.
  De este modo se familiarizará con su nuevo dispositivo, conocerá todas las funciones y componentes, así como información relevante para la puesta de funcionamiento el manejo del dispositivo y recibera consejos sobre cómo actuar en caso de avería.
• Si sigue las instrucciones de uso, evitará que se produzcan daños en el dispositivo y no comprometerá sus derechos por vicios, prevista legalmente debido a un uso incorrecto.
• No asumimos responsabilidad alguna por los daños originados por el incumplimiento de estas instrucciones de uso. Del mismo modo, no nos hacemos responsables por cualquier lectura incorrecta y de las consecuencias que pueden derivarse de tales.
• Tenga en cuenta ante todo las advertencias de seguridad.
• Guarde estas instrucciones de uso en un sitio seguro.

2. Entrega

• Termómetro inalámbrica (estación base)
  • Transmisor (Kat. No. 30.3193)
• Instrucciones de uso

3. Ámbito de aplicación y ventajas de su nuevo dispositivo

• Temperatura exterior a través de sensor remoto (alcance de unos 30 m)
• Indicación de temperatura interior
• Alarma para la temperatura
• Símbolo de helada
• Función MAX/MIN con almacenamiento de las últimas 24 horas

4. Para su seguridad

• El producto solo es adecuado para el ámbito de aplicación descrito anteriormente. No emplee el dispositivo de modo distinto al especificado en estas instrucciones.
• No está permitido realizar reparaciones, transformaciones o modificaciones por cuenta propia en el dispositivo.

TWIN - Termometro inalámbrica

E

¡Precaución! Riesgo de lesiones:

• Mantenga los dispositivos y las pilas fuera del alcance de los niños.
• Las pilas contienen ácidos nocivos para la salud y pueden ser peligrosas si se ingieren. Si se ingiere una pila le puede causar dentro de 2 horas, quemaduras internas y llegar a la muerte. Si sospecha que se ha ingerido una pila o ha entrado en el cuerpo de otro modo, busque inmediatamente ayuda médica.
• No tire las pilas al fuego, no las cortocircuite, desmonte ni recargue, ya que existe riesgo de explosión.
• Las pilas con un estado de carga bajo deben cambiarse lo antes posible para evitar fugas. No utilice simultáneamente pilas nuevas y usadas o pilas de diferente tipo.
• ¡Utilice guantes protectores resistentes a productos químicos y gafas protectoras si manipula pilas con fugas de líquido!

¡Advertencias importantes sobre la seguridad del producto!

- No exponga el dispositivo a temperaturas extremas, vibraciones ni sacudidas extremas.

- Protegerlo de la humedad.

- El sensor exterior está protegido contra las salpicaduras de agua, pero no es estanco al agua. Busque un lugar protegido de la lluvia para el transmisor.

5. Componentes

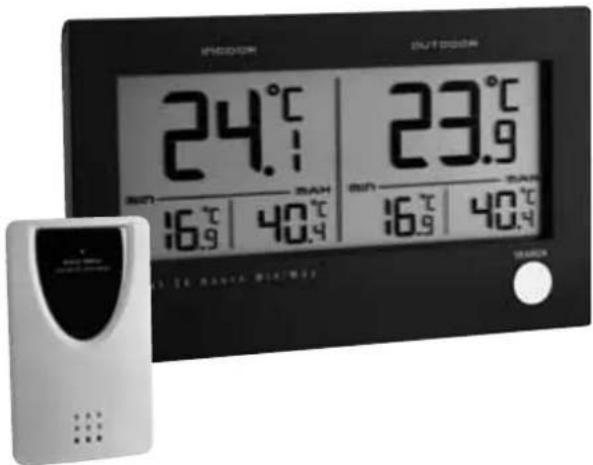

5.1 Estación base (Fig. 1):

A: Pantalla por interior y exterior

A 1: Temperatura interior y exterior

A 2: Valores MAX/MIN

B: Teclas:

Tecla frente:

B 1: Tecla SEARCH

TWIN - Termometro inalámbrica

E

Teclas détras:

B 2: Tecla ▲
B 3: RESET botón
B 4: Tecla ▼ /°C/°F
B 5: Tecla ALERT

C: Cuerpo:

D 1: Lámpara para la transmisión de la señal

Tecla en el compartimento para las pilas

D 2: Tecla RESET

Cuerpo:

Introducir las pilas:

• Coloque los aparatos sobre una mesa a una distancia de 1,5 metros aprox. entre sí. Evite las fuentes de interferencias próximas (aparatos electrónicos y sistemas de radio).
• Abra el compartimiento de la pila del transmisor, tirando de la tapa del compartimiento de la pila (vea marcación) y destape la cubierta.
• Introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Vuelva a cerrar el compartimento de pila.
• Abra el compartimento de pilas de la estación base y introduzca dos pilas nuevas 1,5 V AAA. Asegúrese que las pilas estén colocadas con la polaridad correcta.
• Se emite una señal acústica corta y todos los segmentos aparecerán brevemente.
• Vuelva a cerrar el compartimento de pila.

TWIN - Termometro inalámbrica

E

Recepción de la temperatura exterior

• Después de introducir las pilas se transmiten a la estación base la temperatura externa del transmisor exterior.
• El símbolo señal de radio parpadea. La estación inicia 3 minutos la recepción de la temperatura exterior.
• Si no se recibe la temperatura exterior aparece “- -.-” en la pantalla. Compruebe las pilas e inicie un nuevo intento. Elimine las posibles fuentes de interferencia.
• También puede comenzar la inicialización manualmente. Mantenga pulsada la tecla SEARCH de la estación base durante tres segundos.
• Suena una señal acústica corta, “- -.-” y el símbolo señal de radio parpadean. La estación inicia la recepción de la temperatura exterior.

7. Manejo

• El dispositivo sale automáticamente del modo de ajuste si no se pulsa ninguna tecla durante más de 15 segundos.
• Cada pulsación de tecla se confirma con un pitido corto.

7.1 Memorizar y borrar los datos máximos y mínimos

• En cuanto la estación base y el transmisor externo estén activos, se almacenarán los valores máximos y mínimos del exterior e interior, que se recuperarán automáticamente después de 24 horas.
• Si mantiene pulsada la tecla SEARCH para 3 segundos, se borrarán los valores máximos y mínimos del exterior. Al mismo tiempo activa la recepción del transmisor.
• Pulse la tecla RESET con un objeto puntiagudo o retirar las pilas para borrar manualmente todos los datos memorizados.

7.2 Indicación de la temperatura

- Con la tecla ▼/°C/°F en la parte posterior de la estación base en el modo normal podrá seleccionar entre la indicación de la temperatura en °C (grados Celsius) o °F (grados Fahrenheit).

7.3 Alarma de temperatura

- Mantenga pulsada la tecla ALERT durante 3 segundos.

TWIN - Termometro inalámbrica

E

• En la pantalla aparece y=70 °C (nivel preseleccionado) o la indicación del límite superior de la temperatura ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el límite superior de temperatura deseada.
• Confirme con la tecla ALERT.
• En la pantalla aparece y=50 °C o la indicación del límite inferior de la temperatura ajustado.
• Ajuste con la tecla ▲ o ▼/°C/°F el límite inferior de temperatura deseada.
• Confirme con la tecla ALERT.
• Para activar la indicación del límite superior de la temperatura, pulse de nuevo la tecla ALERT.
• En la pantalla derecha aparece.
• Para activar solamente la indicación del límite inferior de la temperatura, pulse de nuevo la tecla ALERT.
• En la pantalla derecha aparece.
• Para activar las dos funciones de las alarmas, pulse de nuevo la tecla ALERT.
• En la pantalla aparece .
• Pulse la tecla ALERT otra vez, para desactivar las funciones de las alarmas.
• En la pantalla desaparece.

7.4 Caso de alarma

- En el caso de alarma parpadea el símbolo apropiado y la = alarma suena una señal acústica. Finalizar la alarma con cualquier tecla. Si la alarma no se ha completado, la alarma se apagará automáticamente después de 2 minutos.

7.5 Indicación de la helada

- Si la temperatura exterior está entre -2 ° C y +3 ° C, el símbolo de los copos de nieve aparecerá en la pantalla.

7.6 Instalación y fijación de la estación base y del transmisor

- Con el soporte desplegable en el lado posterior, se puede colocar la estación base o fijarla mediante con anillas de suspensión sobre la pared. Evite la proximidad a otros aparatos eléctricos (Televisor, ordenador, teléfonos móviles) y objetos metálicos macizos.

TWIN - Termometro inalámbrica

• Con el soporte desplegable en el lado posterior, se puede colocar el transmisor o fijarla mediante con anillas de suspensión sobre la pared. Busque un lugar para poner, protegido de la lluvia para el transmisor. (Luz solar directa falsea la medición de humedad y continua, los componentes electrónicos es una carga innecesaria).
• Compruebe si se produce la transmisión de los valores de medición del transmisor en el lugar de instalación deseado para la estación base (alcance en campo libre 30 metros aprox.), con paredes macizas, especialmente con piezas metálicas puede reducirse considerablemente el alcance del transmisor.
• Si es necesario, busque un nuevo lugar de instalación para el transmisor y/o receptor.

8. Cuidado y mantenimiento

• Limpie el dispositivo con un paño suave, ligeramente humedecido. ¡No utilizar ningún medio abrasivo ni disolventes!
• Extraiga las pilas si no va a usar el dispositivo por un largo período de tiempo.
• Almacene el dispositivo en un lugar seco.

8.1 Cambio de las pilas

- Cuando aparezca en la pantalla de la temperatura exterior el símbolo de pila, cambie las pilas del transmisor.

- Atención: Al cambiar las pilas, debe volver a establecerse el contacto entre el transmisor y el receptor; por esta razón, deben introducirse pilas nuevas en ambos dispositivos o iniciarse una búsqueda manual de transmisor.

9. Averías

Problema Solución

Ninguna indicación → Asegúrese que las pilas estén de estación base colocadas con la polaridad correcta → Cambiar las pilas

Ninguna recepción → Comprobar las pilas del de transmisor transmisor (¡No utilizar baterías!)

TWIN - Termometro inalámbrica

→ Poner de nuevo en el transmisor y la estación base según las instrucciones de uso
→ Efectuar una sintonía manual: Pulse la tecla RESET en el compartimiento de la pila del transmisor con un objeto punzante y mantenga pulsada la tecla SEARCH de la estación base
→ Busque un nuevo lugar de instalación para el transmisor y/o estación base
→ Reducir la distancia entre el trans- misor y la estación base.
→ Elimine las fuentes de interferecia

Indicación incorrecta → Cambiar las pilas

→ Pulse la tecla RESET con un objeto punzante en la estación básica

10. Eliminación

Este producto ha sido fabricado con materiales y componentes de máxima calidad que pueden ser reciclados y reutilizados.

Las pilas y baterías no pueden desecharse en ningún caso junto con la basura doméstica.

Como consumidor, está obligado legalmente a depositar las pilas y baterías usadas de manera respetuosa con el medio ambiente en el comercio especializado o bien en los centros de recogida y reciclaje previstos para ello según el reglamento nacional o local.

Las denominaciones de los metales pesados que contienen son: Cd=cadmio, Hg=mercurio, Pb=plomo

Este dispositivo está identificado conforme a la Directiva de la UE sobre residuos de aparatos eléctricos y electrónicos (WEEE).

TWIN - Termometro inalámbrica

No deseche este producto junto con la basura doméstica. El usuario está obligado a llevar el dispositivo usado a un punto de recogida de aparatos eléctricos y electrónicos acreditado para que sea eliminado de manera respetuosa con el medio ambiente.

11. Datos técnicos

Estación base:

Gama de medición

Temperatura interior: -10 °C... +50 °C(+14 °F...+122 °F)

Indicación LL.L / HH.H Temperatura fuera de rango

Alimentación de tensión: 2 x 1,5 V AAA(Pilas no incluidas)Utilice pilas alcalinas

Dimensiones del cuerpo: 137 x 17 (38) x 83 mm

Peso: 105 g (solo dispositivo)

Sensor remoto:

Gama de medición

Temperatura exterior: -20 °C... +50 °C(-4 °F ...+122 °F)

Alcance (campo libre): máximo de 30 m

Frecuencia de la transmisión: 433 MHz

Potencia máxima deradiofrecuencia transmitida: < 10mW

Tiempo de transmisión: 30 segundos

TWIN – Termometro inalámbrica

Alimentación de tensión: 2 x 1,5 V AAA(Pilas no incluidas)Utilice pilas alcalinas

Dimensiones del cuerpo: 62 x 24 (35) x101 mm

Peso: 62 g (solo dispositivo)

Estas instrucciones o extractos de las mismas no pueden ser publicados sin la autorización de la TFA Dostmann. Los datos técnicos de este producto corresponden al estado en el momento de la impresión y pueden ser modificados sin previo aviso.

Los actuales datos técnicos e informaciones sobre su producto los puede encontrar bajo el número de artículo en nuestra página web.

Declaración UE de conformidad

Por la presente, TFA Dostmann declara que el tipo de equipo radioeléctrico 30.3048 es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: www.tfa-dostmann.de/service/downloads/ce
