| Tipo de producto | Sierra caladora inalámbrica |
| Marca | Hitachi |
| Modelo | CJ 10DL |
| Dimensiones (Largo x Ancho x Alto) | 250 x 80 x 200 mm |
| Peso | 1,5 kg (con batería) |
| Alimentación | Batería Li-ion 10,8 V, 1,5 Ah |
| Capacidad de corte (madera) | 65 mm (a 90°), 45 mm (a 45°) |
| Capacidad de corte (acero dulce) | 10 mm (a 90°) |
| Velocidad variable | 0 - 2 500 golpes/min |
| Carrera de la hoja | 18 mm |
| Bisel | 0° a 45° (izquierda y derecha) |
| Iluminación LED | Sí |
| Sistema de fijación de hoja | Sin herramienta (clic) |
| Bloqueo de seguridad | Sí |
| Conexión de aspiración | Sí (adaptador no incluido) |
| Mantenimiento y limpieza | Limpiar las hojas después de usar, lubricar las partes móviles, limpiar la carcasa con un paño húmedo |
| Piezas de repuesto y reparabilidad | Hojas de repuesto, baterías, cargador, soporte de hoja disponibles |
| Información general | Sierra caladora Hitachi CJ 10DL, uso sobre madera, metal, plástico. Garantía 2 años. |
Preguntas frecuentes - CJ 10DL HITACHI
Preguntas de los usuarios sobre CJ 10DL HITACHI
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Sierra en formato PDF gratis! Encuentra tus instrucciones CJ 10DL - HITACHI y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. CJ 10DL de la marca HITACHI.
MANUAL DE USUARIO CJ 10DL HITACHI
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar en lesiones de gravedad o la muerte!
Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe ser guardado en un lugar seguro.
CONTENTS
English
Page
IMPORTANT INFORMATION 3
MEANINGS OF SIGNAL WORDS 3
SAFETY 3
GENERAL POWER TOOL SAFETY WARNINGS ... 3
SPECIFIC SAFETY RULES AND SYMBOLS ..... 5
IMPORTANT SAFETY INSTRUCTIONS FOR BATTERY CHARGER 6
IMPORTANT SAFETY INSTRUCTIONS FOR USE OF THE BATTERY AND BATTERY CHARGER 6
CAUTION ON LITHIUM-ION BATTERY ...... 7
FUNCTIONAL DESCRIPTION 9
NAME OF PARTS 9
SPECIFICATIONS 10
Page
ASSEMBLY AND OPERATION 11
APPLICATIONS 11
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD 37
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN .... 37
SEGURIDAD 37
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA ...... 37
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD 39
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERIAS 40
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS .... 41
ADVERTENCIA DE LA BATERÍA DE LITIO ..... 42
DESCRIPCIÓN FUNCIONAL 44
NOMENCLATURA 44
ESPECIFICACIONES 45
Página
MONTAJE Y OPERACIÓN 46
APLICACIONES 46
MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA ...... 46
MÉTODO DE CARGA 46
ANTES DE LA UTILIZACIÓN 47
OPERACIÓN 47
COMO USAR LA MINI SIERRA A BATERÍA ..... 49
MANTENIMIENTO E INSPECCIÓN 52
ACCESORIOS 53
ACCESORIOS ESTÁNDAR 53
ACCESORIOS OPCIONALES .....de venta por separado ....53
LISTA DE PIEZAS 55
INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
Antes de utilizar o de realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las precauciones de seguridad, advertencias e instrucciones de funcionamiento de este Manual de instrucciones.
La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se deben a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.
Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.
Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.
No utilice NUNCA esta herramienta eléctrica de ninguna forma que no esté específicamente recomendada por HITACHI.
SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
ADVERTENCIA indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en la muerte o en lesiones de gravedad.
PRECAUCIÓN indica situaciones potencialmente peligrosas que, de no evitarse, pueden resultar en lesiones menores o moderadas, o causar daños en la herramienta eléctrica.
NOTA acentúa información esencial.
SEGURIDAD
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
ADVERTENCIA:
Lea todas las instrucciones y advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría producirse una descarga eléctrica, un incendio y/o daños graves.
Guarde todas las advertencias e instrucciones para futura referencia.
El término "herramienta eléctrica" en las advertencias hace referencia a la herramienta eléctrica que funciona con la red de suministro (con cable) o a la herramienta eléctrica que funciona con pilas (sin cable).
1) Seguridad en el área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas o oscuras pueden provocar accidentes.
b) No utilice las herramientas eléctricas en entornos explosivos como, por ejemplo, en presencia de líquidos inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden hacer que el polvo desprenda humo.
c) Mantenga a los niños y transeúntes alejados cuando utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de corriente adecuadas se reducirá el riesgo de descarga eléctrica.
b) Evite el contacto corporal con superficies conectadas a tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a la humedad.
La entrada de agua en una herramienta eléctrica aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable para transportar, tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, del aceite, de bordes afilados o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable prolongador adecuado para utilizarse al aire libre.
La utilización de un cable adecuado para usarse al aire libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido mediante un dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté cansado o esté bajo la influencia de drogas, alcohol o medicación.
La distracción momentánea cuando utiliza herramientas eléctricas puede dar lugar a importantes daños personales.
b) Utilice un equipo de protección. Utilice siempre una protección ocular.
El equipo de protección como máscara para el polvo, zapatos de seguridad antideslizantes, casco o protección para oídos utilizado para condiciones adecuadas reducirá los daños personales.
c) Evite un inicio involuntario. Asegúrese de que el interruptor está en "off" antes de conectar la herramienta a una fuente de alimentación y/o batería, cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo en el interruptor o el encendido de herramientas eléctricas con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la herramienta eléctrica podrían producirse daños personales.
e) No se extralimite. Mantenga un equilibrio adecuado en todo momento.
Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de extracción de polvo e instalaciones de recogida, asegúrese de que están conectados y se utilizan adecuadamente.
La utilización de un sistema de recogida de polvo puede reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta trabajará mejor y de forma más segura si se utiliza a la velocidad para la que fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse con el interruptor son peligrosas y deben repararse.
c) Antes de hacer ajustes, cambiar accesorios o almacenar las herramientas eléctricas, desconecte el enchufe de la fuente eléctrica y/o las baterías de la herramienta.
Estas medidas de seguridad preventivas reducen el riesgo de que la herramienta eléctrica se ponga en marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen para que no las cojan los niños y no permita que utilicen las herramientas eléctricas personas no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas.
Compruebe si las piezas móviles están mal alineadas o unidas, si hay alguna pieza rota u otra condición que pudiera afectar al funcionamiento de las herramientas eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar antes de utilizarla.
Se producen muchos accidentes por no realizar un mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas con los bordes de corte afilados son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones, teniendo en cuenta las condiciones laborales y el trabajo que se va a realizar.
La utilización de la herramienta eléctrica para operaciones diferentes a pretendidas podría dar lugar a una situación peligrosa.
5) Utilización y cuidado de las herramientas a pilas a) Recargue sólo con el cargador especificado por el fabricante.
Un cargador que es apto para un tipo de paquete de pilas podría crear un riesgo de incendio cuando se utiliza con otro paquete de pilas.
b) Utilice herramientas eléctricas sólo con paquetes de pilas específicamente diseñados. La utilización de otros paquetes de pilas podría crear riesgo de daños e incendio.
c) Cuando no se utilice el paquete de pilas, manténgalo alejado de otros objetos metálicos como clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan hacer una conexión de un terminal a otro.
Si se acortan los terminales de las pilas podrían producirse quemaduras o incendios.
d) Bajos condiciones abusivas, podría expulsarse líquido de la pila; evite todo contacto. En caso de que se produzca contacto accidentalmente, enjuague con agua. Si entra líquido en los ojos, busque ayuda médica.
El líquido expulsado de la pila podría causar irritación o quemaduras.
6) Revisión
a) Lleve su herramienta a que la revise un experto cualificado que utilice sólo piezas de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad de la herramienta eléctrica.
ADVERTENCIA:
Algunos polvos creados por el lijado mecánico, el aserrado, el esmerilado, el taladrado y otras actividades de construcción contienen sustancias químicas conocidas por le Estado de California como agentes cancerígenos, defectos congénitos y otros daños reproductores. Algunos ejemplos de estas sustancias químicas son:
- El plomo de las pinturas a base de plomo,
- El sílice cristalino de los ladrillos y cemento y otros productos de mampostería, y
- El arsénico y el cromo de la madera tratada químicamente.
El riesgo resultante de la exposición varía según la frecuencia con que se realiza este tipo de trabajo. Para reducir la exposición a esta sustancias químicas: trabaje en un lugar bien ventilado y realice el trabajo utilizando el equipamiento apropiado, tal como las máscaras para el polvo especialmente diseñados para eliminar las partículas minúsculas.
NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- Sujete las herramientas eléctricas por las superficies de empuñadura aisladas cuando realice una operación en que la herramienta de corte pueda entrar en contacto con cables ocultos o con su propio cable.
El contacto con un conductor "activo" "activará" las partes metálicas de la herramienta y el operador recibirá una descarga eléctrica.
2. EMPLEE siempre protectores auditivos cuando
tenga que utilizar la herramienta durante mucho tiempo.
La exposición prolongada a ruido de gran intensidad puede causar la pérdida del sentido del oído.
-
NO toque NUNCA la hoja de sierra con las manos desnudas después de la operación.
-
Como la sierra sable a batería funciona con una batería, tenga en cuenta que puede comenzar a funcionar en cualquier momento.
-
Cuando trabaje en lugares elevados, despeje el área de otras personas y tenga en cuenta las condiciones que haya debajo de usted.
6. NO toque nunca las piezas móviles.
NO coloque NUNCA sus manos, dedos, ni demás partes del cuerpo cerca de las piezas móviles de la herramienta.
7. NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.
NO utilice NUNCA esta herramienta sin los protectores de seguridad correctamente instalados. Si el trabajo de mantenimiento o de reparación requiere el desmontaje de un protector de seguridad, cerciórese de volver a instalarlo antes de utilizar la herramienta.
8. Utilice la herramienta correcta.
No fuerce herramientas ni accesorios pequeños para realizar un trabajo pesado.
No utilice las herramientas para fines no proyectados, por ejemplo, no utilice esta amoladora angular para cortar madera.
9. NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especificadas.
NO utilice NUNCA una herramienta eléctrica para aplicaciones no especificadas en este Manual de instrucciones.
10. Maneje correctamente la herramienta.
Maneje la herramienta de acuerdo con las instrucciones ofrecidas aquí. No deje caer ni tire la herramienta. NO permita NUNCA que los niños ni otras personas no autorizadas ni familiarizadas con la operación de la herramienta utilicen ésta.
- Mantenga todos los tornillos, pernos, y cubiertas firmemente fijados en su lugar.
Mantenga todos los tornillos, pernos, y cubiertas firmemente montados. Compruebe periódicamente su condición.
- No utilice herramientas eléctricas si la carcasa o la empuñadura de plástico está rajada.
Las rajas en la carcasa o en la empuñadura de plástico pueden conducir a descargas eléctricas. Tales herramientas no deberán utilizarse mientras no se hayan reparado.
- Las cuchillas y los accesorios deberán montarse con seguridad en la herramienta.
Evite lesiones personales y de otras personas. Las cuchillas, los accesorios de corte, y demás accesorios montados en la herramienta deberán fijarse con seguridad.
- NO utilice NUNCA una herramienta defectuosa o que funcione anormalmente.
Si la herramienta parece que funciona anormalmente, produciendo ruidos extraños, etc., deje inmediatamente de utilizarla y solicite su arreglo a un centro de reparaciones autorizado por Hitachi.
- Maneje con cuidado las herramientas eléctricas.
Si una herramienta eléctrica se ha caído o ha chocado inadvertidamente contra materiales duros, es posible que se haya deformado, rajado, o dañado.
- No limpie las partes de plástico con disolvente.
Los disolventes, como gasolina, diluidor de pintura, bencina, tetracloruro de carbono, y alcohol pueden dañar o rajar las partes de plástico. No las limpie con tales disolventes.
Limpie las partes de plástico con un paño suave ligeramente humedecido en agua jabonosa y después séquelas bien.
- SIEMPRE utilice protección para los ojos que satisfaga los requisitos de la última versión de la norma Z87.1 de ANSI.
- SIEMPRE preste atención a los elementos enterrados, como el cableado subterráneo.
i llegara a tocar una conexión o un cable eléctrico activo con esta herramienta, podría recibir una descarga eléctrica.
Antes de la operación, confirme que no haya ningún cable eléctrico u otro elemento enterrado dentro de la pared, piso, o techo.
- Definiciones para los símbolos utilizados en esta herramienta
V ...... voltios
— corriente continua
n_o ...... velocidad sin carga
---/min ...... revoluciones o reciprocación por minuto
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS
ADVERTENCIA:
La utilización inadecuada del cargador de baterías puede resultar en lesiones serias o en la muerte. Para evitar estos riesgos, siga las instrucciones de seguridad ofrecidas a continuación.
LEA TODAS LAS INSTRUCCIONES
-
Este manual contiene instrucciones importantes de seguridad para el cargador de baterías modelo UC10SFL.
-
Antes de utilizar el cargador de baterías, lea todas las instrucciones y tenga en cuenta las marcas de precaución de (1) el cargador de baterías, (2) la batería, y (3) el producto que utiliza la batería.
-
Para reducir el riesgo de lesiones, cargue la batería HITACHI de tipo de BCL 1015. Otros tipos de baterías podrían explotar causando lesiones y daños.
-
No exponga el cargador de baterías a la lluvia ni a la nieve.
-
La utilización de un accesorio no recomendado o vendido por el fabricante del cargador de baterías puede resultar en el riesgo de incendios, en descargas eléctricas, o en lesiones.
-
Para reducir el riesgo de dañar el cable y el enchufe, para desconectar el cable del cargador de baterías, tire del enchufe.
-
Cerciórese de que el cable quede situado donde no pueda pisarse, donde nadie pueda tropezar con él, y donde no pueda recibir daños.
-
A menos que sea absolutamente necesario, no deberá utilizarse un cable prolongador. La utilización de un cable prolongador inadecuado podría resultar en el riesgo de incendios y descargas eléctricas.
Cuando tenga que utilizar un cable prolongador, cerciórese de que:
a. El enchufe del cable prolongador sea igual en tamaño y forma que el del cargador de baterías;
b. El cable prolongador esté adecuadamente conectado y en buenas condiciones eléctricas; y
c. Que el calibre del cable sea suficiente para el amperaje de CA del cargador de baterías, como se especifica en la Tabla 1.
Tabla 1 CALIBRE (AWG) MÍNIMO RECOMENDADO PARA CABLES PROLONGADORES PARA EL CARGADOR DE BATERÍAS
| Amperaje nominal de entrada de CA* Calibre (AWG) del cable | |||
| Igual o pero Longitud del cable, Pies (metros) superior a inferior a 25 (7.5) 50 (15) 100 (30) 150 (45) | |||
| 0 | 2 | 1 | 8 |
| 2 | 3 | 1 | 8 |
| 3 | 4 | 1 | 8 |
* Si la entrada nominal del cargador de baterías se indica en vatios en vez de amperios, el amperaje nominal correspondiente se determinará dividiendo el vataje por la tensión, por ejemplo:
$$ \frac {1 , 2 5 0 \text { vatiós }}{1 2 5 \text { voltios }} = 1 0 \text { amperios } $$
- No utilice el cargador de baterías con un cable o un enchufe dañado. Si están dañados, reemplácelos inmediatamente.
- No utilice el cargador de baterías si ha recibido un golpe, si ha caído, o si está dañado de alguna otra forma. Llívelo a un técnico cualificado.
- No desarme el cargador de baterías. Cuando necesite reparación, llévelo a un técnico cualificado. El reensamblaje incorrecto podría resultar en el riesgo de incendios o descargas eléctricas.
- Para reducir el riesgo de descargas eléctricas, desenchufe el cargador del tomacorriente antes de intentar realizar cualquier operación de mantenimiento o de limpiarlo. La extracción de la batería no reducirá este riesgo.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS
Usted deberá cargar la batería antes de utilizar el atornilladores de percusion inalámbrico. Antes de utilizar el cargador de baterías modelo UC10SFL, cerciórese de leer todas las instrucciones y precauciones del mismo, de la batería, y de este manual.
PRECAUCIÓN: ¡UTILICE SOLAMENTE BATERÍA HITACHI DEL TIPO DE LA SERIE BCL1015. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!
Para evitar el riesgo de lesiones, siga las instrucciones ofrecidas a continuación:
ADVERTENCIA:
La utilización inadecuada de la batería o del cargador de baterías puede conducir a lesiones serias. Para evitar estas lesiones:
- NUNCA desarme la batería.
- NUNCA incinere una batería, aunque esté dañada o completamen-te agotada.
- NUNCA cortocircuite la batería.
- NUNCA inserte ningún objeto en las ranuras de ventilación del cargador. Si lo hiciese podría recibir descargas eléctricas o dañar el cargador de baterías.
- NUNCA cargue en exteriores. Mantenga la batería alejada de la luz solar directa, y utilícela solamente donde haya poca humedad y una buena ventilación.
- NUNCA cargue cuando la temperatura sea inferior a 32°F (0°C) o superior a 104°F (40°C).
Si se carga la batería a temperaturas fuera del rango de 32°F – 104°F (0°C – 40°C) tal vez la carga no se realice correctamente y se reduzca al vida de la batería. - NUNCA conecte dos cargadores de baterías juntos.
- ÑNUNCA inserte objetos extraños en el orificio para la batería ni en el cargador de baterías.
- NUNCA utilice un transformador elevador para cargar.
- NUNCA utilice un motogenerador ni tensión de CC para cargar.
- NUNCA guarde la batería ni el cargador de baterías en lugares en los que la temperatura pueda alcanzar o sobrepasar 104°F (40°C).
- SIEMPRE utilice el cargador con un tomacorriente (120 voltios). La utilización de un cargador con cualquier otra tensión podría hacer que éste se recalentase y dañase.
- SIEMPRE espere 15 minutos por lo menos entre las cargas para evitar que el cargador se recaliente.
- SIEMPRE desconecte el cable de alimentación del tomacorriente cuando no vaya a utilizar el cargador.
ADVERTENCIA DE LA BATERÍA DE LITIO
Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida.
En los casos 1 a 3 descritos más abajo, cuando utilice este producto, incluso si tira del interruptor, el motor puede detenerse. No es un problema, sino el resultado de la función de protección.
- Cuando la batería restante se agota, el motor se detiene.
En este caso, cárguela inmediatamente. - Si la herramienta se sobrecarga, el motor puede detenerse. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga. A continuación, puede volverla a utilizar.
- Si la batería se calienta excesivamente al realizar un trabajo de sobrecarga, la potencia de la batería podría pararse.
En este caso, deje de utilizar la batería y deje que se enfríe. Posteriormente puede utilizarla de nuevo.
Asimismo, preste atención a las siguientes advertencias y precauciones.
ADVERTENCIA
Para evitar fugas de la batería, generación de calor, emisión de humo, explosiones e igniciones, preste atención a las siguientes precauciones.
- Asegúrese de que no entran virutas o polvo en la batería.
○ Durante el trabajo, asegúrese de que no caen virutas o polvo en la batería.
○ Asegúrese de que las virutas o el polvo que caen sobre la herramienta eléctrica durante el trabajo no entran en la batería.
○ No almacene una batería sin utilizar en un lugar expuesto a virutas y polvo.
○ Antes de almacenar una batería, retire las virutas y el polvo que se haya adherido y no la almacene junto a piezas metálicas (tornillos, clavos, etc.).
-
No agujeree la batería con un objeto afilado como un clavo, no la golpee con un martillo, la pise, la tire o la exponga a fuertes impactos físicos.
-
No utilice una batería que pudiera estar dañada o deformada.
-
No utilice la batería con las polaridades cambiadas.
-
No conecte la batería directamente a salidas eléctricas o a los encendedores de cigarros de los coches.
-
No utilice la batería para un fin diferente a los especificados.
-
Si la carga de la batería no finaliza incluso cuando ha transcurrido un determinado tiempo de recarga, detenga inmediatamente la recarga.
-
No coloque o exponga la batería a temperaturas elevadas o alta presión como en un microondas, una secadora o un contenedor de gran presión.
-
Aléjela del fuego inmediatamente cuando se detecte una fuga o un olor raro.
-
No la utilice en un lugar donde se genere gran electricidad estática.
- Si hay una fuga de la batería, mal olor, se genera color, está descolorida o deformada, o de algún modo funciona de forma anormal durante su utilización, recarga o almacenamiento, retírela inmediatamente del equipo o del cargador de la batería y detenga su utilización.
PRECAUCIÓN
-
Si el líquido de fuga de la batería entra en contacto con los ojos, no se los frote y lávelos bien con agua limpia como, por ejemplo, agua del grifo y póngase en contacto con un médico inmediatamente. Si no se trata, el líquido podría causar problemas de visión.
-
Si el líquido de fuga entra en contacto con la piel o la ropa, lávela bien con agua limpia como, por ejemplo, agua del grifo inmediatamente. Podría producir irritación de la piel.
-
Si observa óxido, mal olor, recalentamiento, decoloración, deformación y/u otras irregularidades al utilizar la batería por primera vez, no la utilice y devuélvasela a su proveedor o distribuidor.
ADVERTENCIA
Si un objeto extraño conductor de electricidad entra en los terminales de la batería de litio, podría producirse un cortacircuito, resultando en un riesgo de incendio. Por favor, respete los siguientes consejos cuando almacene la batería.
○ No coloque cortes conductivos, clavos, cables de acero, cables de cobre u otros cables en la caja de almacenamiento.
○ Instale el paquete de baterías en la herramienta eléctrica o almacénelo presionando la tapa de baterías hasta que se oculten los orificios de ventilación para evitar cortacircuitos. (Ver Fig. 1)
¡GUARDE ESTAS INSTRUCCIONES Y PÓNGALAS A DISPOSICIÓN DE OTROS USUARIOS Y PROPIETARIOS DE ESTA HERRAMIENTA!
DESCRIPCIÓN FUNCIONAL
NOTA:
La información contenida en este Manual de instrucciones ha sido diseñada para ayudarle a utilizar con seguridad y mantener esta herramienta eléctrica.
NUNCA haga funcionar ni efectúe el mantenimiento de la herramienta antes de leer y comprender todas las instrucciones de seguridad contenidas en este manual.
Algunas ilustraciones de este Manual de Instrucciones pueden mostrar detalles o accesorios diferentes a los de la propia herramienta eléctrica.
NOMENCLATURA
1. Mini sierra a batería (CJ10DL)
○ Batería (BCL1015)
Fig. 1
2. Cargador de baterías (UC10SFL)
Fig. 2
ESPECIFICACIONES
1. Mini sierra a batería (CJ10DL)
| Motor Motor de c.d. | ||
| Velocidad sin carga 0 – 2,700 / min | ||
| Carrera 1/2" (13 mm) | ||
| Capacidad Madera: Profundidad 2" (50 mm) | Placa de acero dulce: 5/32" (4 mm) | |
| Battería | Modelo BCL1015 | |
| Tipo Batería de ión de litio | ||
| Tensión 10.8 V c.d. / 12 V máximo | ||
| Frecuencia de carga y descarga | Aprox. 1,000 veces | |
| Peso 2.6 libras (1.2 kg) | ||
2. Cargador de baterías (UC10SFL)
| Fuente de alimentación de entrada Monofásica: | 120 V c.a., 60 Hz |
| Tiempo de carga | Aprox. 40 min.(A una temperatura de 68°F (20°C)) |
| Tensión de carga 10.8 V c.d. | |
| Corriente de carga 2.0 A c.d. | |
| Peso 0.8 libras (0.35 kg) |
NOTA: El tiempo de carga pueda variar de acuerdo con la temperatura y la tensión de la fuente de alimentación.
MONTAJE Y OPERACIÓN
APLICACIONES
○ Cortes de diversas maderas útiles.
○ Corte de placas de acero dulce y placas de aluminio.
○ Corte de resina sintética, tal como resina de fenol y cloruro de vinilo.
MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA
○ Forma de instalar la batería
Alinee la batería con la ranura de la empuñadura de la herramienta y deslícela en su lugar.
Insértela siempre completamente hasta que se encuentre cerca (Fig. 3).
○ Forma de extraer la batería
Extraiga la batería de la empuñadura de la herramienta mientras presiona el enganche (2 pzas.) de la batería (Fig. 3).
Fig. 3
MÉTODO DE CARGA
NOTA:
Antes de enchufar el cargador en un tomacorriente, tenga en cuenta los puntos siguientes:
○ La tensión de la fuente de alimentación está indicada en la placa de características.
○ El cable no deberá estar dañado.
ADVERTENCIA:
No cargue con una tensión superior a la indicada en la placa de características. Si cargase con una tensión superior a la indicada en la placa de características, el cargador se quemaría.
- Inserte el enchufe del cargador de baterías en un tomacorriente.
ADVERTENCIA:
No utilice el cargador si su cable está dañado. Haga que se lo reparen inmediatamente.
- Inserte la batería en el cargador de baterías. Inserte la batería en el cargador de baterías como se muestra en la Fig. 4.
Fig. 4
3. Carga
○ Cuando inserte la batería en el cargador de baterías, se iniciará la carga, y la lámpara piloto se encenderá.
NOTA:
Si la lámpara piloto no se encende, desconecte el enchufe del tomacorriente y compruebe si la batería está correctamente insertada.
○ Cuando la batería se haya cargado completamente, la lámpara no se encende.
NOTA:
El tiempo de carga de la batería disminuye a bajas temperaturas o cuando el voltaje de la fuente de alimentación es muy bajo.
Cuando la lámpara piloto no se apague a pesar de que hayan transcurrido más de cuatro horas desde que comenzó la carga, interrumpa la carga y póngase en contacto con el CENTRO DE SERVICIO AUTORIZADO DE HITACHI.
○ Temperatura de la batería
La temperatura de la batería se muestra en la tabla siguiente, y si la batería se calentado, habrá que dejar que se enfríe durante cierto tiempo antes de recargarla.
Tabla 2
| Batería | Temperatura a la que podrá recargarse la batería |
| BCL1015 | 32°F — 122°F (0°C — 50°C) |
○ Tiempo de carga
En la Tabla 3 se muestra el tiempo de recarga requerido de acuerdo con el tipo de batería.
Tabla 3 Tiempo de recarga (min. aprox.) a 20°C
| Capacidad de la batería (Ah) | |
| 1.5 Ah | |
| BCL1015 40 min. | |
NOTA:
El tiempo de recarga puede variar de acuerdo con la temperatura ambiental y la tensión de la fuente de alimentación.
- Desconecte el cargador de baterías del tomacorriente.
PRECAUCIÓN:
No desconecte el cable del tomacorriente tirando delmismo.
Cerciórese de tirar del enchufe para desconectarlo del tomacorriente a fin de evitar dañar el cable.
5. Extraiga la batería del cargador de baterías.
Sujetando el cargador de baterías con una mano, extraiga la batería del mismo.
Forma de hacer que las baterías duren más
○ Recarque las baterías antes de que se hayan agotado completamente.
Si siente que la potencia de la herramienta eléctrica se debilita, deje de utilizarla y recargue su batería. Si continuase utilizando la herramienta hasta agotar la capacidad de la batería, ésta podría dañarse y su duración útil podría acortarse.
○ Evite realizar la recarga a altas temperaturas
Una batería se calentará inmediatamente después de haberla utilizado. Si recargase tal batería inmediatamente después de haberla utilizado, su substancia química interna se deterioraría, y la duración útil de la batería se acortaría. Deje la batería y recárguela después de que se haya enfriado durante cierto tiempo.
PRECAUCIÓN:
- Si utiliza continuamente el cargador de baterías, éste se calentará, lo que puede causar averías. Después de haber finalizado la carga, espere 15 minutos antes de realizar la carga siguiente.
- Si recarga una batería caliente o expuesta al sol, la lámpara piloto puede no encenderse.
La batería no se cargará. En tal caso, deje que la batería se enfríe antes de cargarla.
- Si el cargador de batería no funciona aunque la batería esté correctamente insertada, es probable que la batería o que el cargador de baterías esté funcionando mal. Llívelos a un centro de reparaciones autorizado.
ANTES DE LA UTILIZACIÓN
Compruebe el área de trabajo para cerciorarse de que esté libre de escombros y bien ordenada.
Despeje el área de personal innecesario. Cerciórese de que la iluminación y la ventilación sean adecuadas.
OPERACIÓN
- Montaje de la hoja
Esta unidad emplea un mecanismo desmontable que permite montar y desmontar las hojas de sierra sin necesidad de llave u otras herramientas.
(1) Conecte y desconecte el gatillo conmutador varias veces de manera que la palanca salte completamente del alojamiento. A continuación, apague el interruptor y retire la batería. (Fig. 5)
Fig. 5
PRECAUCIÓN:
Para evitar accidentes, asegúrese de mantener el interruptor desconectado, con la batería extraída.

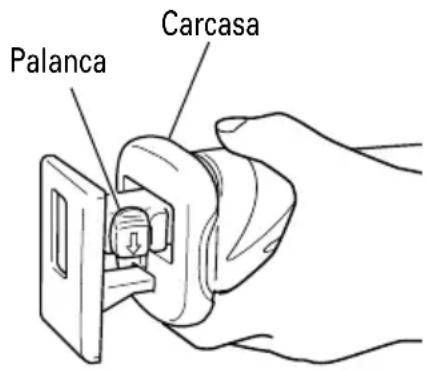

(2) Empuje la palanca en la dirección de la flecha indicada en la Fig. 6 y marcada en la misma. Si gira el manguito del sujetador hasta la mitad conseguirá asegurarlo automáticamente. (Fig. 6)
Palanca

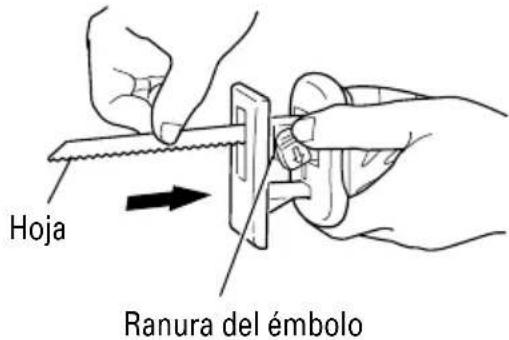

(3) Inserte completamente la hoja de sierra en la hendidura pequeña de la punta del émbolo mediante el empuje de la palanca. Esta hoja puede montarse tanto en dirección ascendente como descendente. (Fig. 7, Fig. 8)
Fig. 7
Fig. 8
(4) Cuando suelte la palanca, la fuerza del resorte hará que el manguito del sujetador vuelva automáticamente a la posición correcta. No hay necesidad de asegurar el manguito del sujetador en este momento. (Fig. 9)
Palanca
(5) Con la mano, tire de la hoja de sierra hacia atrás dos o tres veces y verifique que la hoja esté firmemente instalada. Al tirar de la hoja sabrá si está correctamente instalada si hace un clic y la palanca se mueve ligeramente. (Fig. 10)
Fig. 10
PRECAUCIÓN:
Cuando tire de la hoja de sierra, asegúrese de hacerlo desde atrás. Si intenta tirar de la misma desde alguna otra parte, podrá sufrir lesiones.
- Desmontaje de la hoja
(1) Active y desactive el gatillo conmutador varias veces para que la palanca salga completamente de la cubierta delantera. A continuación, apague el interruptor y retire la batería. (Fig. 5)
PRECAUCIÓN:
Para evitar accidentes, asegúrese de mantener el interruptor desconectado, con la batería extraída.

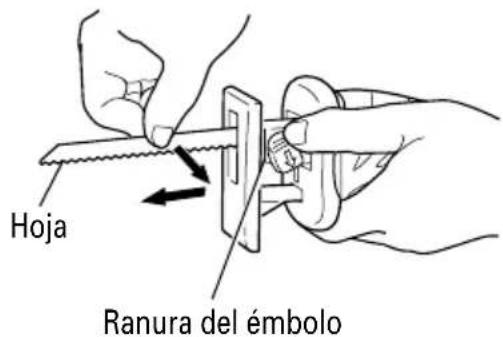

(2) Después de haber empujado la palanca en la dirección de la flecha mostrada en la Fig. 6 y asegurarla, mueva la hoja de la sierra hacia la palanca y extráigala. (Fig. 11)
Fig. 11
PRECAUCIÓN:
Nunca toque la hoja de sierra inmediatamente después de haberla utilizado. El metal estará caliente y podrá quemarse.
MANTENIMIENTO E INSPECCION DE LA MONTURA DE LA HOJA DE SIERRA
(1) Después de utilizar la sierra, elimine el aserrín, el polvo, la arena, la humedad, etc. con aire o con un cepillo, etc. para asegurarse de que la montura de la hoja funciona suavemente.

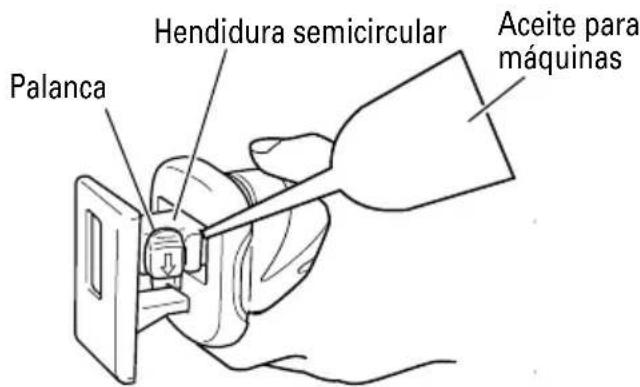

(2) Tal como se muestra en la Fig. 12, lubrique periódicamente alrededor del sujetador de la hoja con lubricante para cuchillas.
Fig. 12
NOTA:
Si utilizara la herramienta sin haber realizado la limpieza y la lubricación del área en que se instala la hoja de sierra, el movimiento de la palanca podría volverse lento debido a la acumulación de partículas de polvo y aserrín. En tal caso, tire de la tapa de goma provista en la palanca en la dirección de la flecha tal como se muestra en la Fig. 13 y extraiga la tapa de goma de la palanca. Luego, limpie el interior del sujetador de la hoja con aire, etc., y lubrique suficientemente.
Compruebe que la tapa de goma esté correctamente instalada y que esté presionada firmemente sobre la palanca. En este momento, asegúrese de que no haya ninguna holgura entre el sujetador de la hoja y la tapa de goma, y compruebe que el área de instalación de la hoja de sierra pueda funcionar suavemente.
Fig. 13
3. Cómo ajustar la base
Afloje el perno de cabez exagonal con una llave Allen y mueva la base hacia delante como se muestra en las Fig. 14, 15. Apriete el perno de cabez exagonal ligeramente. Asegúrese de que la base no se mueve hacia delante ni hacia atrás y apriete bien perno de cabez exagonal. Verifique que la base no está en contacto con la hoja.
Fig. 14
Fig. 15
- Cerciórese de que la batería esté correctamente instalada.
COMO USAR LA MINI SIERRA A BATERÍA
PRECAUCIÓN:
○ Evite transportarla con su dedo sobre el interruptor. Podría arrancar imprevistamente y producir lesiones.
Durante la operación, tenga cuidado de no permitir la infiltración de aserrín, polvo, humedad, etc., a través de la sección del émbolo. Si llegara a haber aserrín y otras impurezas acumulados en la sección del émbolo, límpielo antes del uso.
○ Mientras realiza el corte, presione la base contra el material.
La hoja de sierra podría dañarse debido a la vibración si la base no está firmemente presionada contra la pieza de trabajo.
Además, la punta de la hoja de sierra a veces puede entrar en contacto con la pared interior del tubo, y dañarse la hoja de sierra.
○ Seleccione una hoja de sierra del largo más apropiado. Lo ideal sería que el largo que sobresale de la base de la hoja de sierra después de restar la carrera sea mayor que el del material (consulte la Fig. 16).
Si corte una pieza de madera grande, etc., que exceda la capacidad de corte de la hoja, existiría el riesgo de que la misma no haga contacto con la pared interior de la madera, etc., y podrían producirse daños. (Fig. 17)
Para ampliar su duración, la batería de litio está equipada con la función de protección para detener la salida. Por lo tanto, si se sobrecarga al batería, el motor puede detenerse. No obstante, esto no es un problema, sino el resultado de la función de protección. En este caso, suelte el interruptor de la herramienta y elimine las causas de la sobrecarga.
Carrera
- Operación del interruptor
(1) Botón de bloqueo-desconexión
Esta herramienta cuenta con un botón de bloqueodesconexión. Para activar el bloqueo del gatillo, mueva el botón a la posición derecha. Muévalo hacia la izquierda para operar la herramienta. (Fig. 18, Fig. 19)
Botón de bloqueo
des conexión
Botón de bloqueo
des conexión
Fig. 19
PRECAUCIÓN:
Para evitar un arranque involuntario, siempre bloquee el interruptor para transportar o almacenar la herramienta.
(2) Interruptor de gatillo
Esta herramienta cuenta con un interruptor de gatillo controlado por velocidad variable. La herramienta puede activarse («ON») o desactivarse («OFF») apretando o soltando el gatillo. El grado de carrera del émbolo de la hoja se puede ajustar entre los valores máximo y mínimo indicados en la placa de características, por medio de la presión aplicada al gatillo. Aplique mayor presión para aumentar la velocidad y reduzca la presión para disminuir la velocidad.
- Corte de madera
Cuando corte madera, cerciórese de asegurar firmemente la pieza de trabajo antes de comenzar. (Fig. 20)
○ No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. Asimismo, no olvide de presionar firmemente la base contra la madera.
○ Disminuya la velocidad de alimentación cuando corte material en pequeños arcos circulares, pues una velocidad innecesariamente alta podría romper la hoja.
- Corte de materiales metálicos
PRECAUCIÓN:
○ Presione la base firmemente contra la pieza de trabajo.
○ No aplique nunca ninguna fuerza indebida a la hoja de sierra durante el corte. De lo contrario, la hoja podrá romperse fácilmente.
○ Dependiendo de la combinación entre el material a cortar y la hoja, el motor podría bloquearse. En caso de que se bloquee el motor, desconecte el interruptor inmediatamente.
(1) Sujete firmemente una pieza de trabajo antes de la operación. (Fig. 21)
(2) Cuando corte materiales metálicos, utilice un aceite para corte de metales apropiado (aceite para turbinas, etc.). Cuando no utilice un aceite para corte de metales líquido, aplique grasa sobre la pieza de trabajo.
PRECAUCIÓN:
La vida de servicio de la hoja de sierra se acortará enormemente si no utiliza aceite para corte de metales.
- Corte por penetración
Con esta herramienta, podrá realizar cortes de cavidad en madera laminada y en tablas de material delgado. El corte de cavidad se puede realizar con toda facilidad con la hoja de sierra instalada en sentido inverso, tal como se observa en las Figs. 23, 25, y 27. Utilice una hoja de sierra lo más corta y gruesa posible. Asegúrese de prestar atención durante la operación de corte y de proceder de la siguiente manera.
(1) Presione la parte inferior (o la parte superior) de la base contra el material. Tire del gatillo mientras mantiene la punta de la hoja de sierra separada del material. (Fig. 22, Fig. 23)
(2) Levante el mango lentamente y corte con la hoja de sierra poco a poco. (Fig. 24, Fig. 25)
(3) Sujete el cuerpo firmemente hasta que la hoja de sierra penetre completamente dentro del material (Fig. 26, Fig. 27)
○ Evite el corte por penetración de materiales metálicos, pues se dañará la hoja.
No tire nunca del gatillo conmutador mientras la punta de la hoja de sierra está presionada contra el material. De hacerlo, la hoja podría dañarse al chocar contra el material.
Asegúrese de cortar lentamente mientras sostiene el cuerpo con firmeza. Si aplica una fuerza irracional a la hoja de sierra durante la operación de corte, la hoja quedará dañada.
- Utilización de la luz
Tire del interruptor de activación para encender la luz. La luz sigue iluminando mientras se tire del interruptor de activación. La luz se apaga tras soltar el interruptor de activación. (Fig. 28)
Fig. 28
PRECAUCIÓN:
No mire directamente a la luz, ya que podrían producirse daños en los ojos.
- Lámpara de advertencia del nivel de batería
El nivel de la batería puede comprobarse tirando del interruptor de activación cuando la herramienta eléctrica esté sin carga. La lámpara de advertencia del nivel de batería se enciende cuando la potencia de la batería es muy baja. Si ocurre esto, cargue la batería. (Fig. 29)
Fig. 29
NOTA:
El nivel al que se enciende la lámpara de advertencia del nivel de batería puede variar debido a la temperatura ambiente, las características de la batería, etc., y debe considerarse únicamente como guía.
○ La lámpara de advertencia del nivel de batería puede encenderse cuando la herramienta eléctrica se sobrecarga. Esto no significa que la potencia de la batería esté demasiado baja. Asegúrese de comprobar el nivel de la batería cuando la herramienta no esté cargada.
MANTENIMIENTO E INSPECCIÓN
⚠️ PRECAUCIÓN: Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.
- Inspeccionar la hoja
El uso continuo de una cuchilla desgastada y dañada podría resultar deficiencia de corte y además causando un recalentamiento al motor. Reemplazar la hoja por una nueva tan pronto como se note un excesivo desgaste. - Comprobación de los tornillos
Los tornillos son peligrosos. Inspecciónelos regularmente y cerciórese de que estén bien apretados.
PRECAUCIÓN:
La utilización de una herramienta eléctrica con tornillos flojos es extremadamente peligrosa.
- Mantenimiento del motor
La unidad de devanado del motor es el verdadero "corazón" del herramientas eléctricas. Prestar el mayor cuidado a asegurarse de que el devando no se dañe y/o se humedezca con aceite o agua.
- Comprobación del polvo
El polvo podrá eliminarse con un paño suave y seco o ligeramente humedecido en agua jabonosa.
No utilice lejía, cloro, gasolina, ni diluidor de pintura, porque podrían dañar el plástico.
- Eliminación de las baterías agotadas
ADVERTENCIA:
No tire las baterías agotadas. Las baterías pueden explotar si se incineran. El producto que ha adquirido contiene una batería. La batería es reciclable. Cuando se agote su duración útil, de acuerdo con las leyes estatales y locales, puede ser ilegal tirar esta batería a la basura. Solicite a las autoridades locales los detalles sobre las opciones de reciclado o de la forma de deshacerse apropiadamente de la batería.
- Almacenamiento
Guarde la herramienta en un lugar con menos de 104°F (40°C) y fuera del alcance de niños. - Mantenimiento y reparación
Todas las herramientas eléctricas de calidad requieren de vez en cuando el servicio de mantenimiento o el reemplazo de piezas debido al desgaste producido durante la utilización normal. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los servicios de mantenimiento y reparación deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES AUTORIZADO POR HITACHI. - Lista de repuestos
A: N°. ítem
B: N°. código
C: N°. usado
D: Observaciones
PRECAUCIÓN:
La reparación, modificación e inspección de las herramientas eléctricas Hitachi deben ser realizadas por un Centro de Servicio Autorizado de Hitachi.
Esta lista de repuestos será de utilidad si es presentada junto con la herramienta al Centro de Servicio Autorizado de Hitachi, para solicitar la reparación o cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas eléctricas, se deberán observar las normas y reglamentos vigentes en cada país.
MODIFICACIONES:
Hitachi Power Tools introduce constantemente mejoras y modificaciones para incorporar los últimos avances tecnológicos.
Por consiguiente, algunas partes (por ejemplo, números de códigos y/o diseño) pueden ser modificadas sin previo aviso.
ACCESSORIOS
ADVERTENCIA:
UTILICE únicamente repuestos y accesorios autorizados por HITACHI. No utilice nunca repuestos o accesorios no previstos para usar con esta herramienta. Si tiene dudas en cuanto a la seguridad de usar determinado repuesto o accesorio junto con su herramienta, póngase en contacto con HITACHI.
La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.
NOTA:
Las especificaciones están sujetas a cambio sin ninguna obligación por parte de HITACHI.
ACCESORIOS ESTÁNDAR
| CJ10DL(NN) | 1 Hoja (No 41) (Núm de código 879357) ...... 12 Hoja (No 123X) (Núm de código 322785) ...... 13 Llave Allen (Núm de código 943277) ...... 1 |
| CJ10DL(2LCSK) | 1 Hoja (No 41) (Núm de código 879357) ...... 12 Hoja (No 123X) (Núm de código 322785) ...... 13 Llave Allen (Núm de código 943277) ...... 14 Batería (BCL1015) ...... 25 Cargador de baterías (UC10SFL) ...... 16 Caja de plástico (Núm de código 329993) ...... 17 Tapa de batería (Núm de código 331086) ...... 1 |
ACCESORIOS OPCIONALES.....de venta por separado
- Batería (BCL1015)
Con respecto a la RECOLECCIÓN de baterías, póngase en contacto con HITACHI KOKI U.S.A. LTD. número 1-800-59-TOOLS (llamada gratis), o con HITACHI AUTHORIZED POWER TOOL SERVICE CENTER.
Issued by
Hitachi Koki Co., Ltd.
Sinagawa Intercity Tower A, 15-1, Konan 2-chome,
- INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
- ADVERTENCIA
- CONTENTS
- English
- SAFETY 3
- FUNCTIONAL DESCRIPTION 9
- ASSEMBLY AND OPERATION 11
- SEGURIDAD 37
- DESCRIPCIÓN FUNCIONAL 44
- MONTAJE Y OPERACIÓN 46
- MANTENIMIENTO E INSPECCIÓN 52
- ACCESORIOS 53
- LISTA DE PIEZAS 55
- INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD
- SIGNIFICADO DE LAS PALABRAS DE SEÑALIZACIÓN
- SEGURIDAD
- ADVERTENCIAS DE SEGURIDAD GENERAL DE LA HERRAMIENTA ELÉCTRICA
- ADVERTENCIA:
- 1) Seguridad en el área de trabajo
- 2) Seguridad eléctrica
- 6) Revisión
- NORMAS Y SÍMBOLOS ESPECÍFICOS DE SEGURIDAD
- EMPLEE siempre protectores auditivos cuando
- NO toque nunca las piezas móviles.
- NO utilice NUNCA la herramienta sin los protectores colocados en su lugar.
- Utilice la herramienta correcta.
- NO utilice NUNCA una herramienta eléctrica para aplicaciones que no sean las especificadas.
- Maneje correctamente la herramienta.
- INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA EL CARGADOR DE BATERÍAS
- LEA TODAS LAS INSTRUCCIONES
- INSTRUCCIONES IMPORTANTES DE SEGURIDAD PARA LA BATERÍA Y EL CARGADOR DE BATERÍAS
- PRECAUCIÓN: ¡UTILICE SOLAMENTE BATERÍA HITACHI DEL TIPO DE LA SERIE BCL1015. LOS DEMÁS TIPOS DE BATERÍAS PODRÍAN EXPLOTAR Y CAUSAR LESIONES!
- ADVERTENCIA DE LA BATERÍA DE LITIO
- PRECAUCIÓN
- DESCRIPCIÓN FUNCIONAL
- NOTA:
- NOMENCLATURA
- Mini sierra a batería (CJ10DL)
- Cargador de baterías (UC10SFL)
- ESPECIFICACIONES
- MONTAJE Y OPERACIÓN
- APLICACIONES
- MÉTODO DE EXTRACCIÓN E INSTALACIÓN DE LA BATERÍA
- MÉTODO DE CARGA
- Carga
- ○ Temperatura de la batería
- ○ Tiempo de carga
- PRECAUCIÓN:
- Extraiga la batería del cargador de baterías.
- Forma de hacer que las baterías duren más
- ANTES DE LA UTILIZACIÓN
- OPERACIÓN
- MANTENIMIENTO E INSPECCION DE LA MONTURA DE LA HOJA DE SIERRA
- Cómo ajustar la base
- COMO USAR LA MINI SIERRA A BATERÍA
- MANTENIMIENTO E INSPECCIÓN
- ⚠️ PRECAUCIÓN: Extraiga la batería antes de realizar cualquier trabajo de inspección o de mantenimiento.
- MODIFICACIONES:
- ACCESSORIOS
- ACCESORIOS OPCIONALES.....de venta por separado
- Hitachi Koki Co., Ltd.
Marca : HITACHI
Modelo : CJ 10DL
Categoría : Sierra
