LE24K308 - Televisión HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Televisor LED
Tamaño de pantalla	24 pulgadas (diagonal)
Resolución	HD (1366 x 768 píxeles)
Relación de aspecto	16:9
Brillo	200 cd/m²
Relación de contraste	3000:1 (dinámico)
Ángulo de visión	178° horizontal / 178° vertical
Sintonizadores integrados	DVB-T/T2/C
Salida de audio	2 x 3W (estéreo)
Conectividad	HDMI x2, USB x1, VGA x1, AV compuesto, Entrada RF, Jack para auriculares
Consumo de energía (típico)	30W
Fuente de alimentación	CA 100-240V, 50/60Hz
Consumo en espera	<0.5W
Dimensiones (con soporte)	560 x 380 x 150 mm
Dimensiones (sin soporte)	560 x 340 x 80 mm
Peso (con soporte)	4.5 kg
Peso (sin soporte)	4.0 kg
Estándar de montaje en pared	VESA 100 x 100 mm
Clase energética	A+
Accesorios incluidos	Control remoto, pilas, cable de alimentación, manual de usuario
Garantía	1 año (estándar)

Preguntas frecuentes - LE24K308 HITACHI

¿Cómo conecto un dispositivo externo como un reproductor de DVD?

Use un cable HDMI para conectar el dispositivo a cualquier puerto HDMI del televisor. Alternativamente, use cables AV compuestos (rojo, blanco, amarillo) para dispositivos más antiguos.

¿Cómo puedo montar el televisor en la pared?

El televisor admite soportes de pared VESA 100x100 mm. Use un soporte compatible y siga las instrucciones para fijar el televisor de forma segura a la pared.

¿Por qué no hay sonido del televisor?

Primero, verifique si el volumen está silenciado o demasiado bajo. Asegúrese de que la configuración de salida de audio sea correcta (por ejemplo, altavoces del televisor). Si utiliza altavoces externos, verifique las conexiones.

¿Cómo realizo un restablecimiento de fábrica?

Vaya a Configuración > Sistema > Restablecer o Valores de fábrica. Confirme la acción; el televisor se restablecerá a la configuración original y puede reiniciarse automáticamente.

¿Puedo conectar mi teléfono inteligente al televisor?

Sí, a través de USB para reproducción de medios o a través de HDMI usando un adaptador MHL si es compatible. Algunos modelos pueden soportar duplicación de pantalla mediante Wi-Fi o Miracast.

¿Qué tipo de antena se requiere para TV digital?

Se requiere una antena estándar de VHF/UHF para señales DVB-T/T2. Asegúrese de que la antena esté bien posicionada para una recepción óptima.

¿Cómo limpio la pantalla del televisor?

Use un paño de microfibra suave y seco para limpiar suavemente la pantalla. No use limpiadores líquidos, aerosoles ni materiales abrasivos.

El control remoto no funciona. ¿Qué debo hacer?

Verifique y reemplace las pilas. Asegúrese de que no haya obstrucción entre el control remoto y el sensor del televisor. Intente reiniciar el control remoto quitando las pilas y presionando un botón durante 10 segundos.

¿Cómo puedo actualizar el firmware del televisor?

Las actualizaciones de firmware se pueden descargar desde el sitio web de soporte de Hitachi en una unidad USB. Inserte la unidad en el puerto USB del televisor y siga las instrucciones en pantalla para instalar.

¿Cuál es el consumo de energía en modo de espera?

El consumo de energía en espera es inferior a 0.5W, lo que ayuda a ahorrar energía cuando el televisor está apagado pero aún conectado a la corriente.

MANUAL DE USUARIO LE24K308 HITACHI

El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario acerca de la presencia de tensión peligrosa (sin aislación) en el interior del producto, que puede tener la intensidad suficiente como para constituir un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por finalidad alertar al usuario de importantes instrucciones de operación y mantenimiento (servicio) en la literatura que acompaña a este aparato.

ADVERTENCIA:

PARA EVITAR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONER ESTE APARATO A LA LLUVIA O HUMEDAD. PARA EVITAR LA PROPAGACIÓN DEL FUEGO, MANTENGA LAS VELAS O LLAMAS ABIERTAS LEJOS DE ESTE PRODUCTO EN TODO MOMENTO.

PRECAUCIÓN:

PARA EVITAR DESCARGAS ELÉCTRICAS, NO UTILICE EL ENCHUFE DE AC DE ESTE TELEVISOR CON UN CABLE DE EXTENSIÓN, RECEPTÁCULO U OTRA TOMA DE CORRIENTE A MENOS QUE LOS CONDUCTORES Y PUNTAS DE TIERRA SE PUEDAN INSERTAR COMPLETAMENTE PARA EVITAR LA EXPOSICIÓN DE LOS CONTACTOS.

AVISO:

Este equipo ha sido sometido a pruebas y cumple con los límites establecidos para un aparato digital de Clase B, de acuerdo con la Parte 15 del Reglamento de la FCC. Estos límites están diseñados para proporcionar protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera o emplea energía de radiofrecuencia y, si no es instalado y empleado de acuerdo con estas instrucciones, puede causar interferencias perjudiciales a las radiocomunicaciones.

Sin embargo, no garantizamos que no ocurrirán interferencias en una instalación en particular. Si este equipo causa interferencias perjudiciales a la recepción radial o televisiva, situación que puede ser determinada apagando y encendiendo el equipo, se sugiere al usuario que trate de corregir tal interferencia mediante una o más de las siguientes medidas:

• Reorientar o relocalizar la antena receptora.
• Incrementar la separación entre el equipo y el receptor.
• Conectar el equipo a un tomacorriente o circuito diferente al que está conectado al receptor.
• Consultar con el concesionario o un técnico experimentado solicitándole su asistencia.

PRECAUCIÓN: El usuario corre el riesgo de perder la autorización para hacer funcionar este equipo en caso de que ejecute un cambio o modificación no aprobado por la parte responsable para la conformidad con las Reglas FCC.

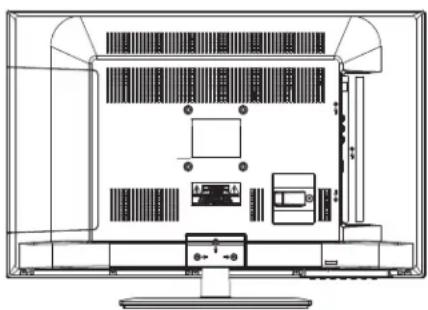

Lugar de la marca requerida

La hoja de especificaciones y las precauciones para su seguridad están en la parte trasera del aparato.

La configuración predeterminada de fábrica de esta televisión cumple los requisitos ENERGY STAR.

AVISO SOBRE PLOMO

Este producto contiene plomo. Deseche este producto de acuerdo con las leyes ambientales pertinentes. Para obtener información sobre reciclado y desecho del producto, póngase en contacto con su agencia gubernamental local o visite www.eRecycle.org (en California), la página de la Alianza de Industrias Electrónicas (www.ecyclingcentral.com) (en Estados Unidos) o la página de la Administración de Productos Electrónicos de Canadá (www.epsc.ca) (en Canadá). Para obtener más información, comuníquese al 800.HITACHI (800.448.2244)(USA/CANADA).

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

1) Lea estas instrucciones.
2) Conserve las instrucciones.
3) Tenga en cuenta todos los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Limpie el equipo con un paño seco.

7) No bloquee las rendijas de ventilación. Instale el equipo según las instrucciones del fabricante.

8) No lo instale cerca de fuentes de calor, como radiadores, registros de calor, hornos o demás aparatos (incluidos amplificadores) que produzcan calor.

9) No altere la función de seguridad de la clavija de tipo conexión a tierra. La clavija de tipo conexión a tierra tiene dos patillas y una tercera patilla de conexión a tierra. La tercera patilla se incluye para su seguridad. Si la clavija suministrada no encaja en la toma, póngase en contacto con un electricista para que actualice la toma obsoleta.

10) Proteja el cable de alimentación para que no se pise ni esté retorcido, especialmente en las clavijas, los receptáculos y el punto por el que sale del aparato.

11) Utilice únicamente los accesorios especificados por el fabricante.

12) Utilice únicamente el carro, mueble, trípode, soporte o mesa especificado por el fabricante o de venta con el aparato. Si utiliza un carro, tenga cuidado al mover el aparato para evitar que se caiga y provoque daños personales.

13) Desenchufe el equipo durante tormentas eléctricas o cuando no lo vaya a utilizar durante periodos prolongados.

14) Para tareas de mantenimiento, diríjase a personal cualificado. Será necesario recurrir a tareas de mantenimiento si el aparato sufre daños de cualquier tipo, si el cable de alimentación o la clavija están dañados, si ha caído líquido u otros objetos en el aparato o si éste ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o se ha caído.

15) El aparato no deberá exponerse a objetos que goteen o salpiquen ni a objetos con líquido, como jarrones.

16) Una antena exterior no deberá ser instalada en la cercanía de líneas de alimentación aéreas ni de otros circuitos de iluminación eléctrica o potencia, o donde pueda caerse y hacer contacto con tales líneas o circuitos. Al instalar un sistema de antena exterior, tenga mucho cuidado de no tocar tales líneas o circuitos de alimentación, ya que el contacto con ellos podría ser fatal.

17) No sobrecargue los toma corrientes murales ni los cables de extensión, ya que esto podría causar incendios o descargas eléctricas.

18) Nunca introduzca objetos de ningún tipo por las aberturas de la unidad, ya que podría tocar peligrosos puntos de alta tensión o piezas de cortocircuito, provocando incendios o descargas eléctricas. Nunca derrame ni rocíe ningún tipo de líquido sobre la unidad.

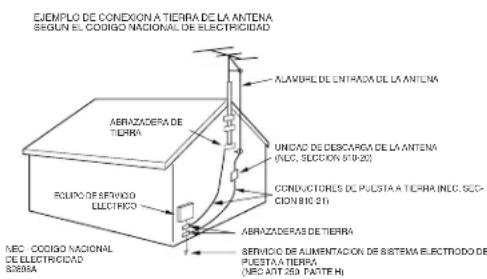

19) Si se conecta una antena externa o sistema de cable a la unidad, cerciórese de que el sistema de antena o cable está conectado a tierra para darle protección contra sobre tensión y acumulación de carga estática. La Sección 810 del Código Nacional de Electricidad, ANSI/NFPA 70, entrega información acerca de la manera correcta de conectar a tierra el mástil y la estructura soportante, puesta a tierra del alambre de entrada a una unidad de descarga de antena, tamaño de los conductores de puesta a tierra, ubicación de la unidad de descarga de la antena, conexión a los electrodos de tierra, y requisitos para el electrodo de tierra.

20) Cuando sea necesario reemplazar piezas, asegúrese de que el técnico de servicio emplee las piezas de repuesto especificadas por el fabricante, o piezas que tengan las mismas características que las piezas originales. Los cambios no autorizados podrán causar incendios, descargas eléctricas y otros problemas.

21) Al finalizar cualquier servicio de mantenimiento o reparación de esta unidad, solicítele al técnico que efectúe comprobaciones de seguridad para determinar si la unidad se encuentra condiciones óptimas de operación.

22) Cuando conecte el producto a otro equipo, desconecte la alimentación y desenchufe todos los equipos del tomacorriente. Si no lo hace, puede provocar una descarga eléctrica y heridas graves. Lea cuidadosamente el manual de instrucciones del otro equipo y respete las instrucciones al hacer las conexiones.

23) No permita que el producto emita un sonido distorsionado durante un periodo de tiempo prolongado. Puede provocar un calentamiento excesivo del altavoz que resulte en un incendio.

S3125A

INSTRUCCIONES DE SEGURIDAD IMPORTANTES (continuación)

24) Se ha incluido este recordatorio para llamar la atención de quien instale el sistema TV cable, con respecto al Artículo 820-40 de la NEC, que entrega directivas de guía para realizar una conexión adecuada a tierra y, en particular, especifica que el cable de puesta a tierra debe ser conectado al sistema de conexión a tierra del edificio, lo más cerca del punto de entrada del cable como sea posible.
25) Este aparato debe ser conectado a una toma de corriente que disponga de una conexión a tierra.
26) El cable se utiliza como dispositivo de desconexión y debe permanecer siempre disponible.

CONDENSACIÓN

Se condensará humedad en el interior del aparato si se lo trae de un lugar fresco a una habitación caliente o si la temperatura en la habitación sube repentinamente. En este caso, se verán afectadas las prestaciones del aparato. Para evitarlo, deje el aparato a la nueva temperatura durante aproximadamente una hora antes de conectarlo, o haga que la temperatura en la habitación suba gradualmente. También puede condensarse humedad durante el verano si el aparato está expuesto a una corriente de aire del acondicionador de aire. En estos casos, cambie el lugar donde está instalada la unidad.

CÓMO MANEJAR EL LA PANTALLA DE LCD

• No presione ni sacuda con fuerza el la pantalla de LCD. El cristal del la pantalla de LCD puede romperse y provocar lesiones.
• Si se rompe el la pantalla de LCD, asegúrese absolutamente de no tocar el líquido del panel. Éste podría provocarle una inflamación cutánea.
  Si el líquido le entra en la boca, haga gárgaras inmediatamente y consulte a su médico. Asimismo, si el líquido entra en contacto con los ojos o la piel, consulte a su medico tras enjuagar la zona con agua limpia durante al menos 15 minutos o más.

Posibles efectos adversos en la pantalla de LCD: Si una imagen se queda fija en la pantalla de LCD (sin moverse) durante largos periodos, la imagen puede quedar grabada de forma permanente en la pantalla de LCD. Este tipo de daños NO ESTÁ CUBIERTO POR LA GARANTÍA. No deje la pantalla de LCD encendida durante periodos prolongados con los siguientes formatos o imágenes:

• Imágenes fijas, como cotizaciones de bolsa, fondos de videojuegos, logotipos de cadenas de TV y sitios Web.
• Formatos especiales que no utilizan la pantalla completa. Por ejemplo, los medios de estilo buzón (16:9) en una pantalla normal (4:3) (barras grises en la parte superior e inferior de pantalla); o los medios de estilo normal (4:3) visualizados en una pantalla panorámica (16:9) (barras grises a izquierdo y derecho).

Los síntomas siguientes no indican mal funcionamiento sino una limitación técnica. Por tanto, no aceptaremos ninguna responsabilidad por estos síntomas.

- Las pantalla de LCD están fabricadas con una tecnología de gran precisión; sin embargo, a veces hay partes de la pantalla en la que faltan elementos de la imagen o tienen puntos luminosos.

No es un fallo de funcionamiento.

- No instale la pantalla de LCD cerca de un equipo electrónico que sea susceptible a las ondas electromagnéticas. Algunos equipos situados muy próximos al equipo pueden causarle interferencias.

- Efecto en los dispositivos de infrarrojos: pueden producirse interferencias al usar dispositivos de infrarrojos, como auriculares inalámbricos.

Fuente de Energía

Este televisor está diseñado para funcionar con 120 voltios, 60 Hz, corriente alterna. Inserte el cable de alimentación a una toma de corriente 120V 60 Hz.

Para evitar descargas eléctricas, no utilice el enchufe del televisor (AC) con un cable de extensión, receptáculo u otro tomacorriente a menos que los contactos y clavija de conexión a tierra puedan insertarse completamente para evitar la exposición de los contactos.

Nunca conecte el televisor a 50 Hz, corriente continua, o cualquier otro tipo de voltaje no especificado.

Advertencia

Para reducir el riesgo de fuego o descarga eléctrica, no exponga el aparato a lluvia o humedad.

Precaución

Nunca quite la tapa trasera del televisor de ya que esto puede exponerlo a voltajes muy altos y a otros peligros. Si el televisor no funciona en forma apropiada, desenchufe el televisor y llame a su distribuidor o centro de servicio autorizado.

Ajuste solamente los controles que se incluyen en esta guía, los cambios inapropiados o modificaciones que no estén expresamente aprobadas por Hitachi podrían anular la garantía.

Declaración de Conformidad

Este dispositivo cumple con el Apartado 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no deberá causar interferencias perjudiciales y (2) Este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo la interferencia que pueda causar un funcionamiento no deseado.

Para preguntas sobre esta declaración, favor de contactar a:

Hitachi America, Ltd.

900 Hitachi Way

Chula Vista, CÁ 91914-3556

Si Hace La Diferencia Cómo y Dónde Utilices Tu Pantalla De Panel Delgado.

Felicitaciones por su compra!

A medida que usted disfruta de su producto nuevo, por favor tenga en mente estos consejos de seguridad:

• La industria de la electrónica de consumidor está comprometida para hacer la experiencia de entretenimiento de cine en casa agradable y segura.
• Tenga en cuenta que la Academia Americana de Pediatría no aconseja la visualización de TV para niños menores de dos años.
• La experiencia de entretenimiento de cine en casa es una tendencia que va en aumento y las pantallas de panel delgado grandes son hoy en día compras populares. Sin embargo, las pantallas de panel delgado no siempre se apoyan en los soportes apropiados ni están instaladas siempre según las recomendaciones del fabricante.
• Las pantallas de panel delgado que se sitúan inadecuadamente en aparadores, libreros, estantes, escritorios, bocinas, cofres o carritos pueden caer encima y causar lesión.

CONSIDERACIONES DE SEGURIDAD

• Un mismo tamaño no es para todos los productos. Siga las recomendaciones del fabricante para la instalación y uso seguros de su pantalla de panel delgado.
• Cuidadosamente lea y comprenda todas las instrucciones de esta guía de operación para el uso apropiado de este producto.
• No permita que los niños trepen encima o jueguen con los muebles y televisores.
• No coloque las pantallas de panel delgado en muebles que pueden ser usados como escalones, tales como un cofre de cajones.
• Recuerde que los niños pueden emocionarse fácilmente mientras ven un programa de televisión, especialmente en una pantalla de panel delgada "extra grande". Se debe tener cuidado al colocar o instalar la pantalla donde no pueda ser empujada, jalada o derrumbada.
• Se debe tener cuidado de instalar todos los cables y cordones conectados a la pantalla de panel delgado de manera que no puedan ser jalados o agarrados por niños curiosos.

• Utilice un soporte que halla sido recomendado por el fabricante de la pantalla y/o enlistado por un laboratorio independiente (tal como UL, CSA, ETL).
• Siga las instrucciones dadas por los fabricantes de la pantalla y del soporte para pared.
• Si tiene alguna duda acerca de su habilidad para instalar de manera segura su pantalla de panel delgado, pregunte a su vendedor sobre la instalación profesional.
• Asegúrese que la pared donde está montando la pantalla es apropiada.
• Algunos soportes para pared no están diseñados para ser montados a paredes con taquetes de metal o de bloque hueco.
• Si usted no está seguro, contacte a un instalador profesional.
• Se requiere un mínimo de dos personas para la instalación. Las pantallas de panel delgado pueden ser pesadas.

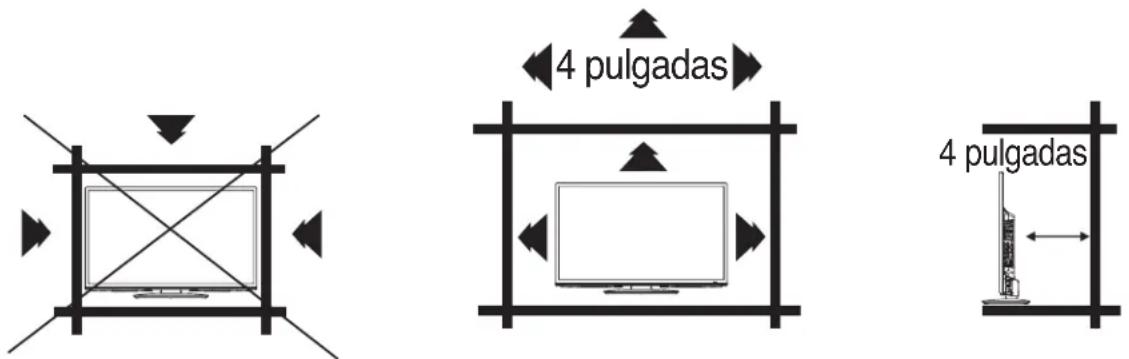

PRECAUCIONES DE SEGURIDAD

La unidad emite calor cuando está en operación. No coloque cobertores ni frazadas sobre la unidad; ello puede causar sobrecalentamiento. No obstruya los orificios de ventilación, ni instale cerca de radiadores. No la exponga a la luz solar directa. Cuando la coloque sobre una estantería, deje 4 pulgadas (10 cm) de espacio libre alrededor de toda la unidad.

Notas al montar el televisor en la pared

Si la unidad se va a montar en la pared, póngase en contacto con el establecimiento donde adquirió el televisor para asesoramiento, e instalar el equipo profesionalmente. Instalación incompleta o incorrecta puede causar lesiones a usted, y / o daños al televisor.

Los tornillos con tipo de rosca ISO M4 deben utilizarse. La longitud de inserción debe estar dentro de 4 - 6 mm.

Si la longitud de inserción es inferior a 4 mm, el peso no puede ser mantenido.

Si la longitud de inserción es más de 6 mm, se crea un espacio entre el soporte de montaje y la televisión.

(Longitud de inserción) = (longitud del tornillo) - (Grosor de las rondanas) - (Grosor del soporte de montaje)

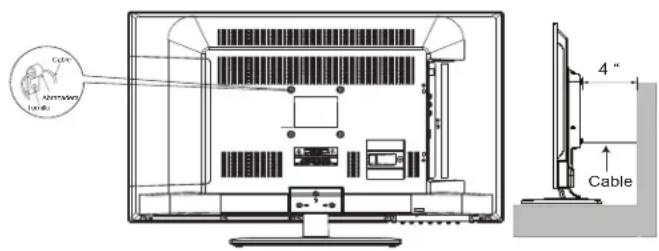

Asegurar a una pared

1 Utilizando alambre metálico sujete la unidad al tornillo de sujeción en la parte posterior del TV como se muestra abajo.

2 Mantenga el TV a 4 pulgadas de distancia de la pared, excepto cuando sea montado usando el soporte de montaje de pared y asegure a la pared como se muestra abajo:

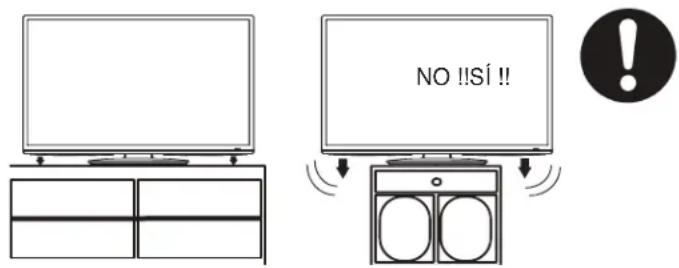

INFORMACIÓN PARA EL MUEBLE DEL TELEVISOR

Si la unidad es colocada en un mueble más pequeño que la longitud del Televisor, puede dar como resultado una posición inestable y la unidad puede caer, provocando un riesgo de heridas personales o posiblemente fatales. También, esto puede dañar seriamente la unidad. A propósito, Hitachi no acepta responsabilidad o demandas causadas por heridas o daño de propiedad, causados por una instalación inadecuada.

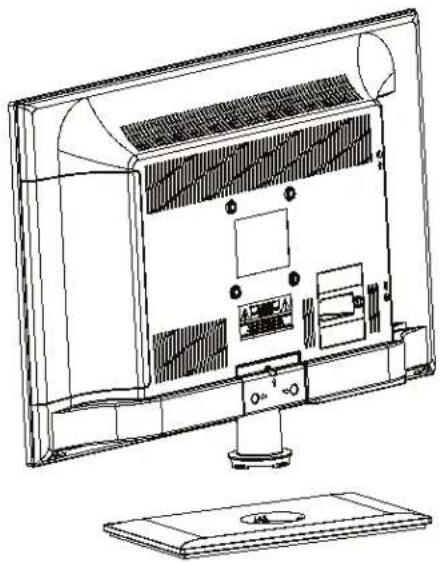

Cómo instalar el soporte

NOTA:

• Asegúrese de que el cable de CA no esté conectado tomacorriente de CA.
• Antes de comenzar este proceso, asegúrese de que la televisión este colocada en un lugar limpio, seguro y acolchonado para evitar cualquier daño a la unidad.
• No toque o presione la pantalla de la LCD, ya que el cristal podría romperse con la presión.

1 Coloque con cuidado la pantalla del televisor boca abajo sobre una superficie limpia y acolchada.
2 Insertar el soporte y gire el soporte hacia la derecha como se muestra en la Figura 1.

3 Inserte y asegure el soporte con 1 tornillos (suministrados) (M4 x 25mm) como se muestra en la Figura 2.

- Asegúrese de seguir las instrucciones. La instalación incorrecta del soporte no sujetará la unidad correctamente, lo que podría dar como resultado daños o lesiones.

Cómo quitar el soporte

Cuando transporte este producto, retire la base y empaque contra la parte trasera de la unidad en la caja. Para quitar la base, realice los pasos de arriba en orden inverso.

Cuando monte el televisor a una pared, retire el soporte. Para desconectar la base / soporte quite los tornillos de la parte posterior como se muestra abajo.

- Antes del montaje en pared compruebe detenidamente la ubicación de los orificios de montaje del televisor.

Indice

Antes de utilizar su aparato

INSTRUCCIONES DE SEGURIDAD IMPORTANTES .... 3

AVISO DE SEGURIDAD PARA NIÑOS....5

PRECAUCIONES DE SEGURIDAD......6

Cómo instalar el soporte....7

Cómo quitar el soporte ....7

Indice 8

Características....9

Ubicación de los controles....10

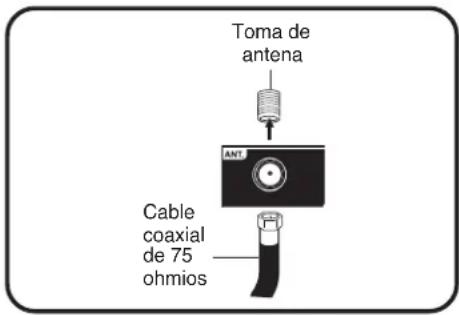

Conexiones de la antena 12

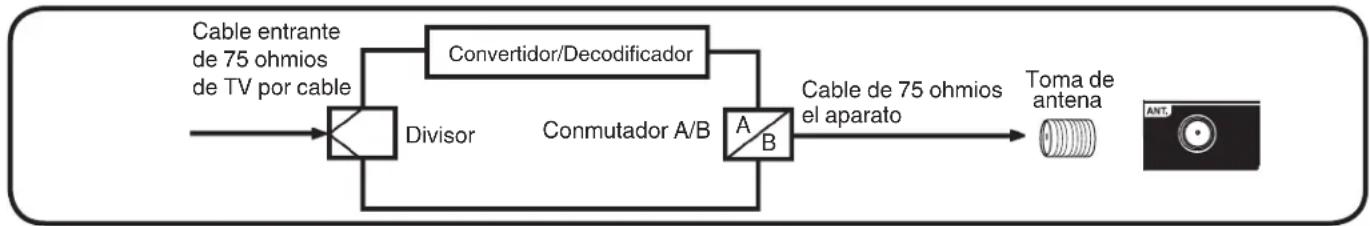

Conexiones de TV por cable....12

Operación del TV

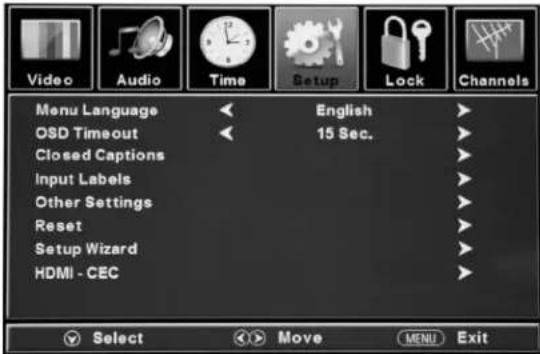

Guía rápida para el manejo de menú 14

Otras funciones prácticas .... 15

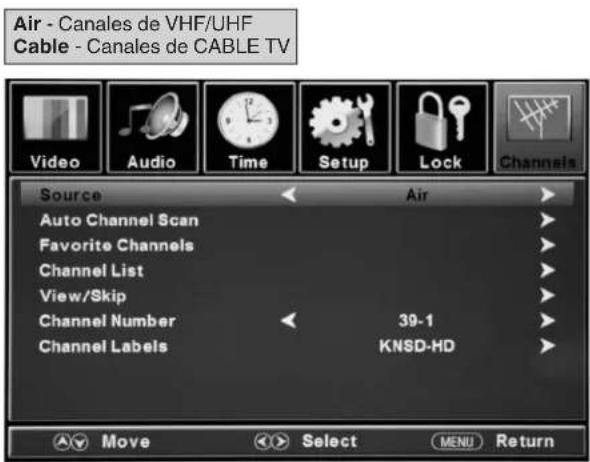

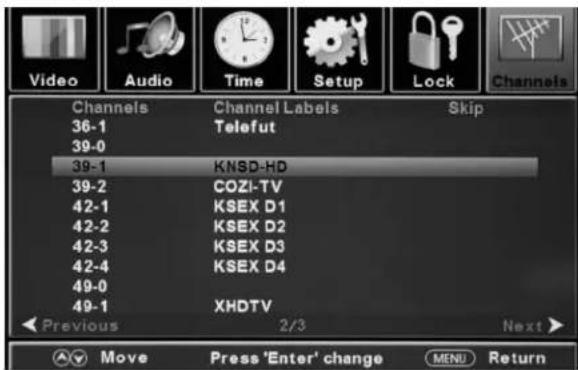

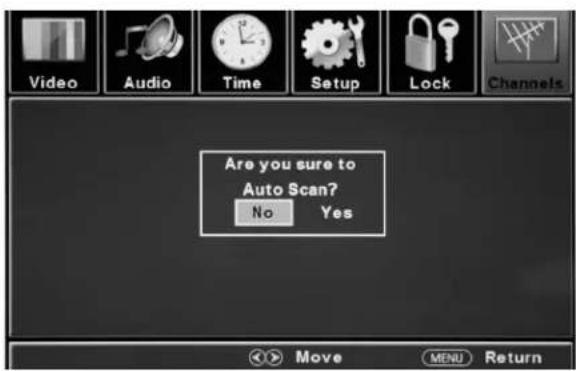

Canal configuración....18

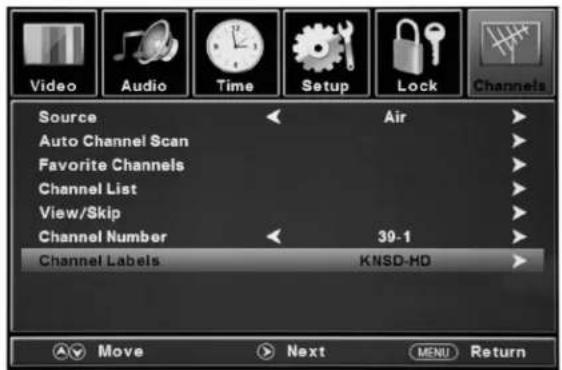

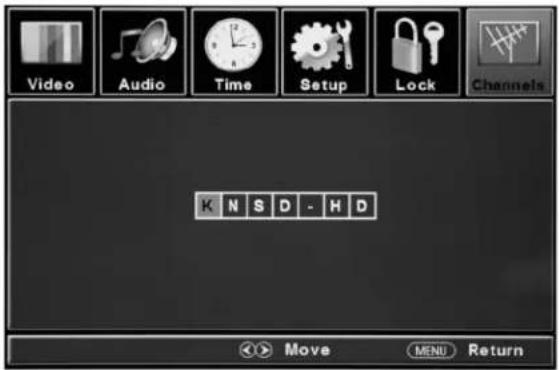

Para asignar etiquetas a los canales....19

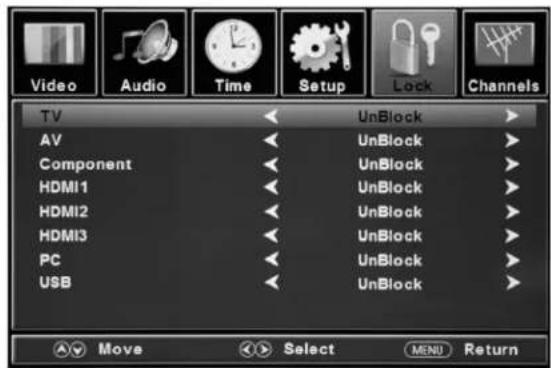

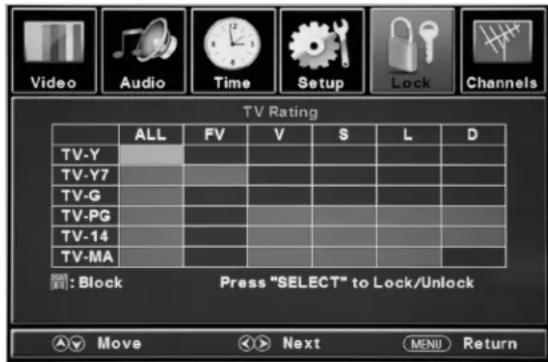

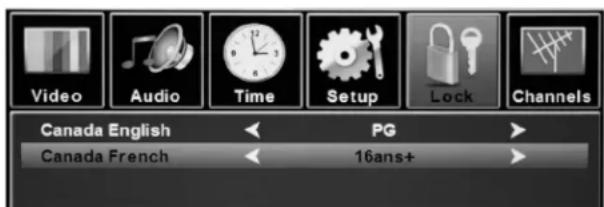

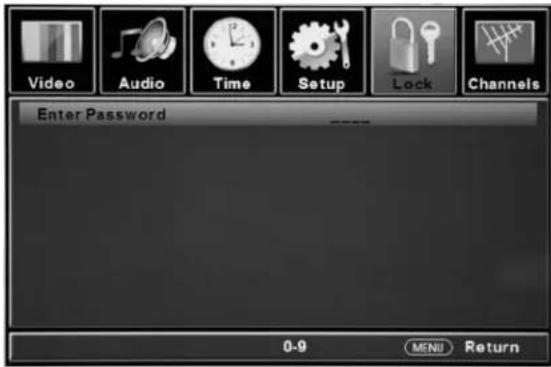

Ajuste del Parental Control....19

Subtitulos....21

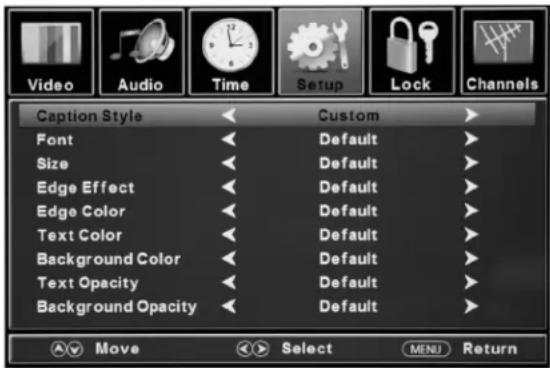

Opciones de CC 22

Cambio de aspecto....22

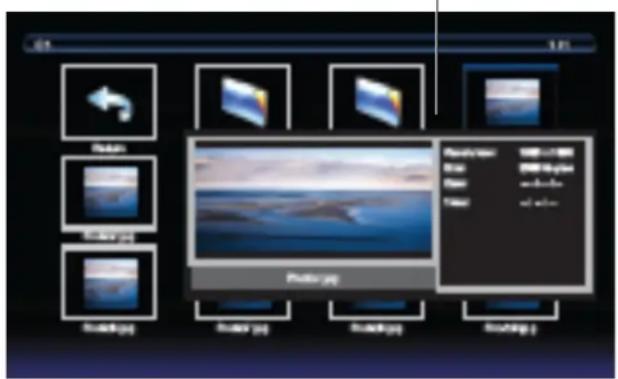

Reproducción de medios....23

Información adicional

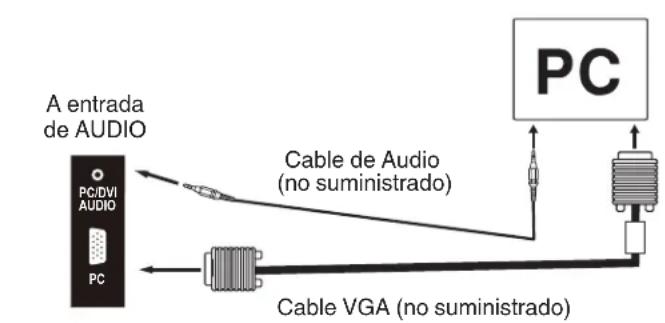

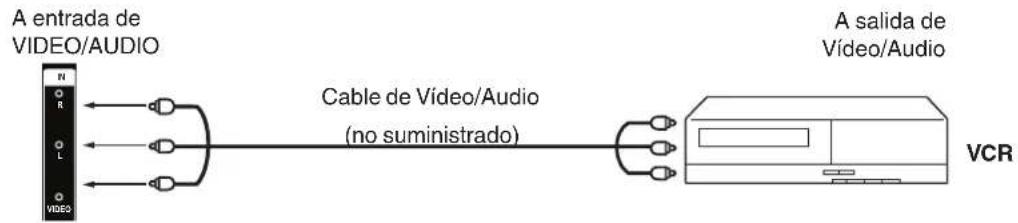

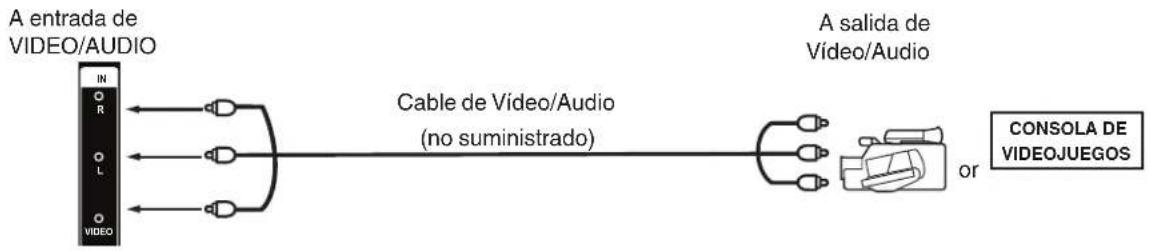

Conexiones a otros equipos ....24

Disturbios de recepción 26

Solución de problemas 27

Especificaciones 28

GARANTIA LIMITADA 29

HDTV

Diseño único ahorra-espacio un LED LCD HDTV de 24".

La Imagen

- LED de larga duración Edgelight

• 60Hz/1080p Perfeccionado

Comodidad

- Entrada de PC (RGB)

- Entrada USB (JPEG Visor de Fotos, Actualizaciones de Software)

- Función Domir (5-240 min)

Prestaciones de Audio

• Dolby® Digital/MTS Stereo/SAP

Esta TV desplegará subtitulado de televisión, ( CC ) de acuerdo con el reglas de la FCC.

* HDMI, el logotipo HDMI y High-Definition Multimedia Interface son marcas de fábrica o marcas registradas de HDMI Licensing, LLC en los Estados Unidos y en otros países.
* Fabricado con la autorización de Dolby Laboratories. Dolby y el símbolo de doble D son marcas comerciales de Dolby Laboratories.
* VGA y XGA son marcas comerciales de la International Bussiness Machines Corporation.

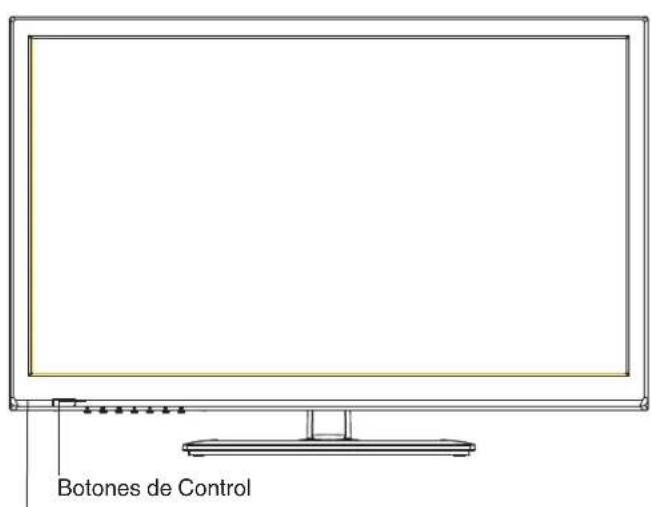

Parte delantera

Sensor de control remoto Indicador Power Rojo: Standby Azul: Encendido

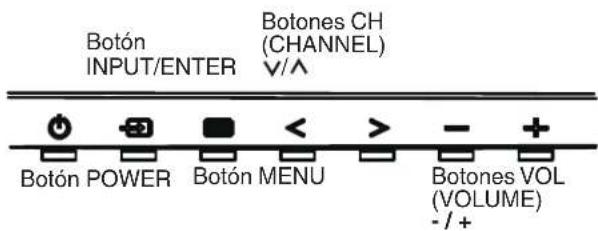

Botones de Control

Botones CH (CHANNEL) ▲/▼, botones VOL (VOLUME) +/- y botón INPUT/SELECT pueden emplearse para seleccionar la configuración deseada en el menú.

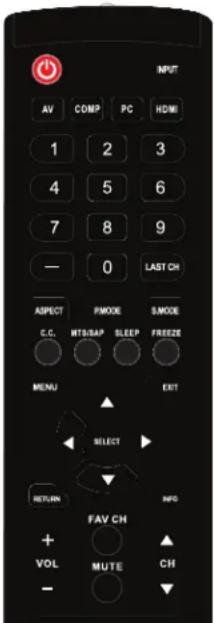

Botón POWER - Pulse para encender o apagar el TV. Botón MTS/SAP - Pulse para cambiar el idioma de audio.

Botones de selección directa de canal (0-9) - Permite acceso directo a cualquier canal del TV.

Botón -- Este botón es el botón “-” que se utiliza cuando se seleccionan canales digitales.

Botón MENU - Presione este botón para indicar el menú de función en la pantalla.

Botones CURSOR ▲/▼/◄/► - Permiten navegar y seleccionar las funciones de menú del TV.

Botón SELECT - Pluse para entre o seleccionar funciones el menú en pantalla.

Botón EXIT - Pulse para salir del menú en pantalla.

Botones VOL (VOLUME) + / -- Presione el botón + para aumentar, o el botón - para disminuir el volumen.

Botón LAST CH - Al pulsar este botón puede ir al canal seleccionado anteriormente. Pulse nuevamente para volver al canal que estaba viendo.

Botón de silenciamiento (MUTE) - Para cortar el sonido, presione este botón una vez. La TV será silenciada y la indicación aparecerá en la pantalla. Para desactivar la función de silenciamiento, vuelva a presionar el botón de silenciamiento (MUTE) o presione el botón de aumento o disminución de volumen (VOL (VOLUME) + o -).

Botón SLEEP - Para programar el apagado automático de la TV pasado cierto tiempo utilice el botón SLEEP del control remoto.

Botón C.C. - Se utiliza para seleccionar la opción Subtitulado oculto en "CC Off", "CC On" o "CC on Mute".

Botón INFO - Al pulsar este botón la pantalla muestra la información actual.

Botón INPUT - Presione para cambiar la entrada externa.

Botón ASPECT - Presione para cambiar el tamaño de la imagen. (La función de aspecto no está disponible en la transmicion de TV mientras ve un canal digital de alta definición.)

Botones CH (CHANNEL) ∧ -Presione para cambiar los canale en el TV.

Botones de control de soportes Previous, Next, Play & Pause, Rewind, Stop, Fast Forward) - Estos botones sirven para controlar dispositivos con Consumer Electronics Control (CEC) a través de la conexión HDMI, como reproductores de DVD o Blu-Ray. Estos botones se utilizan para el control de visor de JPEG.

Botón P.MODE - Presione para cambiar el modo de imagen. Botón S.MODE - Presione para cambiar el modo de sonido.

Botón FAV CH - Presione para acceder a la lista de canales favoritos.

Botón FREEZE - Presione para congelar o descongelar la imagen. (La función de aspecto no está disponible en la transmicion de TV mientras ve un canal digital de alta definición.)

Botón RETURN - Presione para volver al menú anterior.

Botón AV - Presione para acceder directamente a la entrada AV.

Botón COMP - Presione para acceder directamente a la entrada de Componente. (El botón COMP no funcionapara este modelo.)

Botón PC - PC Button - Presione para acceder directamente a la entrada de PC.

PRECAUCIONES PARA LAS PILAS

Se deben tomar las siguientes precauciones cuando se usan las pilas para el control remoto:

• Utilice solo el tipo y tamaño de pila especificado.
• Asegúrese de colocar correctamente la polaridad como está señalado en el compartimiento para pilas. Las pilas invertidas pueden causar daño al control.
• No mezcle distintos tipos de pilas (p.ej. alcalinas y carbono-cinc o recargables) o pilas viejas con pilas nuevas.
• Si Ud. no utiliza el control por un largo período de tiempo, saque las pilas para prevenir daños por posible fuga de electrolito.
• No trate de recargar las pilas que no son recargables; pueden sobrecalentarse y reventar. (Siga las instrucciones del fabricante de pilas.)
• Tenga cuidado al introducir las pilas para evitar cualquier daño en las mismas. Si el muelle del control remoto continúa en contacto con un extremo de una pila dañada, puede producirse un cortocircuito. Nunca utilice pilas dañadas ya que pueden calentarse y ser muy peligrosas.

Antes de usar el control remoto deben instalarse las pilas. Utilice dos pilas de tamaño "AAA". Las pilas duran aproximadamente un año, dependiendo de cuánto se utilice el control remoto. Para su mejor funcionamiento se recomienda que las pilas se reemplacen en forma anual, o cuando el funcionamiento del control remoto sea errático. No mezcle pilas nuevas y viejas.

1. Abra la tapa del compartimiento de las pilas.

2. Instale dos pilas "AAA" (suministrado).

1. Recoloque la tapa del compartimiento.

Si usted está utilizando una antena para interiores o exteriores, siga las instrucciones de abajo que correspondan a su sistema de antena. Si está utilizando el servicio de TV por cable (CABLE), vea la “Conexiones de por TV cable”.

Antena combinada de VHF/UHF (Cable único de 75 ohmios)

Conecte el cable de 75 ohmios de la antena combinada de VHF/UHF en el toma de la antena.

Conexiones de TV por cable

Este aparato posee amplios límites de sintonización y puede ser sintonizado a la mayoría de los canales TV por cable sin utilizar una caja convertidora de TV por cable. Algunas de las compañías de TV por cable ofrecen “canales pagados premium” en los cuales la señal ha sido codificada. La decodificación de estas señales para la recepción normal requiere el uso de un mecanismo decodificador que lo suministra generalmente la compañía de cable.

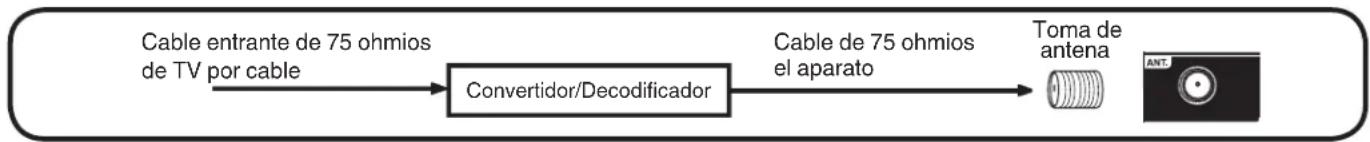

Para los suscriptores de servicio básico de televisión por cable

Para el servicio básico TV por cable y cuando no es necesario un convertidor/caja decodificadora, conecte el cable coaxial de 75 ohmios al toma de la antena en la parte trasera del aparato.

Para los suscriptores de servicio básico de televisión por cable

Si usted es un suscriptor a un servicio de TV por cable que requiere el uso de un convertidor/caja decodificadora, conecte el cable coaxial entrante de 75 ohmios al convertidor/caja decodificadora. Utilizando otro cable coaxial de 75 ohmios conecte el toma de salida del convertidor/caja decodificadora al toma de la antena del aparato.

Vea las conexiones mostradas abajo. Sintonice el aparato al canal de salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para seleccionar los canales.

Para suscriptores a servicios de televisión por cable no codificados con canales premium codificados

Si está suscrito a un servicio de televisión por cable en el cual los canales básicos no están codificados y los canales premium requieren el uso de un convertidor/caja decodificadora, puede desear utilizar un divisor de señales y una caja de conmutación A/B (disponible en las compañías TV por cable o en las tiendas de artículos electrónicos). Vea las conexiones mostradas abajo. Con el conmutador en la posición "B", usted puede sintonizar directamente cualquiera de los canales no codificados en su aparato. Con el conmutador en la posición "A", sintonice su aparato a la salida del convertidor/caja decodificadora (generalmente canal 3 ó 4), y utilice el convertidor/caja decodificadora para sintonizar los canales codificados.


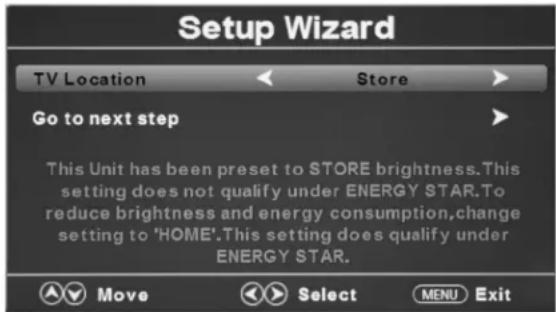

Configuración inicial

El menú de Initial Setup aparece la primera vez que enciende la TV, y le ayuda a seleccionar el especificar la opción Air/Cable, y programar sus canales de forma automática.

IMPORTANTE: ¡Cerciórese de que la antena o sistema de cable de TV este conectado!

Para encender el aparato, presione POWER. (El indicador POWER en el frente de la unidad cambia a azul. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.) La función de Initial Setup comienza.

2 Presione ▲ o ▼ para seleccionar "TV Location", luego presione ◀ o ▶ para seleccionar "Home" o "Store". Luego presione ▼ o SELECT.
3 Presione ▶ o SELECT para ir al siguiente paso.
4 Presione ◀ o ▶ para seleccionar el lenguange que desee y, a continuación, presione ▼ o SELECT.
5 Presione ◀ o ▶ para activar o desactivar el horario de verano y, a continuación, presione ▼ o SELECT.
6 Presione ◀ o ▶ para seleccionar su zona horaria y, a continuación, presione ▼ o SELECT.

- En el extraño caso de que su domicilio esté situado dentro del rango de emisión de dos emisoras de dos zonas horarias diferentes, el televisor podría reconocer la emisora incorrecta del reloj automático establecido.

7 Presione ▶ o SELECT para ir al siguiente paso.
8 Presione ▶ o SELECT para acceder al siguiente paso.
9 Presione ▶ o SELECT para ir al siguiente paso.
10 Presione ◀ o ▶ para seleccionar "Air" o "Cable", presione ▼ o SELECT.
11 Comenzará la búsqueda automática. Una vez completado el proceso de sintonización, los canales de TV aparecerán en la pantalla.

- Dependiendo del estado de la recepción, se puede tardar hasta 30 minutos en completar la memorización de los canales digitales por cable. Por favor, deje que el proceso se complete sin interrupciones.

NOTA:

• Si usted presiona EXIT en el proceso de "Auto Channel Scan", la Auto Channel Scan se detiene y cambia a la pantalla normal.
• Cuando usted hace una selección del menú, los cambios se producen de inmediato. Usted no tiene que presionar EXIT para ver los cambios.

Operación del TV

1 Para encender el aparato, presione POWER. (El indicador POWER en el frente de la unidad cambia a azul. Puede llevar aprox. 10 segundos para que aparezca una imagen en la pantalla.)
2 Ajuste el nivel de volumen presionando VOL (VOLUME) + o -. El nivel de volumen será indicado en la pantalla por medio de barras. A medida que el volumen aumenta, se incrementan el número de barras. Si se reduce el volumen, el número de barras también disminuye.
3 Ajuste el Source a la posición apropiada (Vea "Selección de Air/Cable" en la página 18).
4 Presione el Botones de selección directa de canal (0-9, -) para seleccionar el canal. (Si presiona solamente el número de canal, la selección de canal se demorará unos segundos.)

PARA SELECCIONAR CANALES ANALÓGICOS

1-9: Presione 1-9 según requerido. Ejemplo, para seleccionar canal 2, presione 2, luego presione SELECT.
10-99: Presione 2 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 12, presione 1, 2, luego presione SELECT.
100-135: Presione 3 dígitos en el orden que corresponda. Ejemplo, para seleccionar canal 120, presione 1, 2, 0, luego presione SELECT.

PARA SELECCIONAR CANALES DIGITALES

Presione los primeros 1-3 dígitos, luego presione botón –, seguido por los restantes números.

Por ejemplo, para seleccionar el canal 15-1, presione 1, 5, -, 1, luego presione SELECT.

• Cuando se selecciona un canal únicamente de audio, en la pantalla se visualizará "Audio Only".
• Si selecciona una señal digital débil, se desplegará "No Signal" en la pantalla.
• El mismo programa puede estar disponible en un canal analógico o en un canal digital. Elija el formato que desee ver.

CANALES DE VHF/UHF/CABLE

Aire Cable
VHF2-13	VHF2-13
UHF14-69	STD/HRC/IRC14-36 (A) (W)37-59 (AA) (WW)60-85 (AAA) (ZZZ)86-94 (86) (94)95-99 (A-5) (A-1)100-135 (100) (135)01 (4A)

NOTA:

• Si se ha seleccionado un canal sin emisión, el sonido se silenciará automáticamente.
• Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.
• Para sintonizar directamente un canal digital no almacenado en la lista de canales. Por ejemplo, si quiere seleccionar el canal 15-2: Presione 1, 5, -, y a continuación SELECT. Después presione 1, 5, -, 2 de nuevo y por último SELECT.

Seleccionando la fuente de entrada de vídeo

Para ver la señal de otro dispositivo conectado a su TV, tal como un reproductor de VCR, presione INPUT, después presione ▲ o ▼, luego presione SELECT.

CH A V

Presione y libere CH ↗. La unidad se detendrá automáticamente en el siguiente canal almacenado en la memoria. Antes de seleccionar canales, éstos deberán ser almacenados en la memoria del televisor. Vea “Canal configuración” en la página 18.

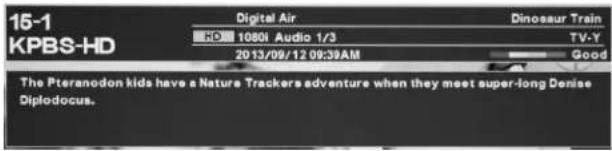

INFO

Presione INFO para ver en pantalla la información actual.

Si el televisor recibe una señal digital, presione este botón para consultar la información digital.

- Número de canal • Resolución

• Etiqueta del canal (si está memorizada)
• Estado de la señal de DTV
• Nombre de la emisión
• Clasificación del Parental Control
• Tipo de señal
• Fecha y hora actual

- Guía de programa • Idioma del audio

Presione INFO de nuevo para volver a la imagen del televisor.

NOTA:

- Después de unos pocos segundos, la pantalla INFO vuelve a la operación TV normal automáticamente.

Canal Anterior (LAST CH)

Este botón le permite retroceder hasta el último canal sintonizado al presionar el botón LAST CH. Presione LAST CH otra vez para regresar al último canal que estaba mirando.

Silenciamiento (MUTE)

Presione MUTE botón para silenciar el sonido. El sonido del aparato será silenciado y en la pantalla aparecerá la indicación “♡”. El sonido puede ser devuelto a su nivel original presionando otra vez este botón o uno de los botones VOL (VOLUME) + o -.

Desconexión automática (SLEEP)

Para programar el apagado automático de la TV pasado cierto tiempo utilice el botón SLEEP del control remoto. El reloj cambiará cada vez que se presione el botón SLEEP (Off, 5 min, 10 min, ..., 240 min). Para confirmar el tiempo del temporizador de apagado, presione el botón SLEEP y el tiempo restante aparecerá brevemente. Para cancelar el temporizador de desconexión, presione SLEEP repetidamente hasta que quede en Off.

Guía rápida para el manejo de menú

Ejemplo: Seleccionar Menu Language.

1 Presione INPUT para seleccionar modo TV.

2 Presione MENU. Aparece la pantalla del menú.

3 Presione ◀ o ▶ para seleccionar "Setup", luego presione ▼.

4 Presione ▲ o ▼ para seleccionar "Menu Language", luego presione ◀ o ▶ para seleccionar el idioma deseado.

5 Pulse EXIT para volver a la pantalla normal.

NOTA:

- En las páginas siguientes, puede acederse al menú como se describe arriba, presionando el botón de MENÚ.

- Si no se presionan teclas por mas de approx. 15 (Según su ajuste.) segundos, el menú desaparece automáticamente.

- Durante el modo TV o el modo de entrada externa (excepto el modo de entrada de PC), si no hay recepción de señal, el televisor cambiará al modo de espera cuando transcurran aproximadamente 15 minutos (en el modo de entrada de PC: 1 minuto).

Otras funciones prácticas

Puede cambiar la configuración predeterminada presionando el botón MENU en control remoto, después seleccione uno de los iconos en la parte izquierdo del menú - siga las instrucciones en la pantalla para configurar sus preferencias.

Icono	Elementos seleccionados Consejo de configuración
Video
	Picture Mode
	Power Saving La reducción del brillo	permite reducir el consumo energético
	Standard Calidad de imagen normal.
	Dynamic Imagen brillante y dinámica.
	Movie Ajuste de imagen de suavizado de bordes
	Custom Sus preferencias personales.
	Brightness Puede ajustar la calidad de imagen para adaptarla a sus preferencias.• Disponible únicamente cuando selecciona “Custom”.
	Contrast
	Color
	Tint (excepto el modo de entrada de PC)
	Sharpness
	Color Temperature Cool (Azulada) / Standard (Neutral) / Warm (Rojiza)
	Advanced Settings
	Aspect Ver página 22.
	Noise Reduction	Ajuste el nivel de reducción de ruido incluido en la señal de vídeo.
	Medium / High / Off / Low
	Dynamic Contrast Use esta función	para cambiar el nivel de negro automáticamente según el brillo de una imagen. El nivel de negro aumentará en una escena con alta oscuridad.
	Off / On
	HDMI Mode Seleccione el modo de	vídeo para el uso general (es decir, con un STB, un reproductor de BD, un reproductor de DVD o una consola de videojuegos).
	Video / Graphic

NOTA:

• Puede que el aparato no cumpla los estándares de Energy Star después de realizar un Video setting (e.g., DBC, Picture Mode) y seajuste el Audio setting (e.g., volume, Equalizer Settings).
• Al utilizar el modo de gráficos HDMI solo están disponibles dos formatos de imagen (Full/Native). Estos formatos muestran la imagenal 100%.

Otras funciones prácticas

Icono	Elementos seleccionados Consejo de configuración
Audio
	Equalizer Settings
	Equalizer Mode
	Standard / Music / Movie / Sports	Puede elegir un modo de ecualizador básico. En función de este ajuste, el siguiente ajuste de detalle se establece en el valor predeterminado de cada modo.
	Custom
	150 Hz / 500 Hz/1K Hz/5K Hz/10K Hz	El ajuste de este elemento establece el nivel de audio de su frecuencia en relación con cada ajuste.• Disponible únicamente al seleccionar “Custom”.
	Balance Ajuste el volumen del canal de sonido izquierdo y derecho.
	MTS		La función de sonido de TV multicanal (MTS) ofrece sonido estéreo de alta fidelidad.La función MTS puede, además, transmitir un segundo programa de audio (SAP) que contiene un segundo idioma u otra información de audio. Este elemento es válido únicamente con emisiones analógicas.
	Stereo / SAP / Mono
	Audio Language Si se incluyen dos o más idiomas de audio en una señal digital, podrá seleccionar uno de los idiomas de audio. (Esta función está disponible únicamente con emisiones digitales.)
	English / French / Spanish
	Digital Output		Seleccione el formato de su salida de audio digital si ha conectado un amplificador o receptor a la toma de audio digital desu televisor.
	Raw / PCM
	Surround Sound		La presencia y sonido dinámicos creados ofrece una experiencia de escucha excelente.
	Off / On
	Perfect Volume		El volumen se ajusta automáticamente a un nivel más bajo en escenas con un volumen alto y a un nivel más alto en escenas con un volumen más bajo.
	Off / On
Time
	Sleep Timer		La función de desconexión automática activa el modo de espera en el televisor cuando transcurre un periodo de tiempo definido.Para cancelar la desconexión automática, ajustela en “Off”.
	Off / 5 / 10 / 15 / 30 / 60 / 90 / 120 / 180 / 240 min
	Time Zone Seleccione su zona horaria para la función de reloj automático.Puede seleccionar las siguientes opciones: Newfoundland, Atlantic, Eastern, Central, Mountain, Pacific, Alaska, Hawaii y Samoa.
	Daylight Savings Si desea activar el horario de verano, seleccione “On”.
	Off / On
	Time Format Seleccione el formato de hora.
	12-hour / 24-hour
	Time Mode La función Auto Clock ajustará automáticamente el reloj integrado (año, mes, día y hora) cuando el televisor se conecte a una antena o sistema de televisión por cable y se apague. Cuando el televisor busca una emisora que pueda recibirse en su zona y reciba una señal de emisión para la función de reloj automático, el reloj automático necesita varios minutos para ajustarse.
	Manual / Auto
	Time		Utilice ▲/▼/◄/► para ajustar el reloj.• Disponible únicamente con el ajuste “Auto Clock” en “Off”.

Otras funciones prácticas

Codigo Elementos seleccionados Consejo de configuración
Setup
	Menu Language
	English / Français / Español Puede elegir entre tres idiomas diferentes (Inglés (English), Français (Francés) y Español) para los mensajes en pantalla. Seleccione primero el idioma que desee y, a continuación, continúe con el resto de opciones de menú.
	OSD Timeout
	5 / 15 / 30 / 45 / 60 Sec. Puede establecer el tiempo de visualización del menú OSD.
	Closed Captions Ver página 21.
	Input Label	La función Input Label le permite etiquetar cada una de las fuentes de entrada de su televisor.Puede seleccionar una de las etiquetas predeterminadas o introducir una suya propia con ▲/▼ (búsqueda alfabética)/◄/► (seleccionar carácter/posición).
	Default / Antenna / Cable /Satellite / DTV / DVD / Blu-ray /HD-DVD / XBOX / Wii / PS3 /Game / Computer / VCR / DV /Custom (10 carácter)
	PC Settings (Disponible solo en el modo PC.)
	H-Position Para ajustar la posición horizontal da la imagen.
	V-Position Para ajustar la posición vertical da la imagen.
	Clock Elimina las lineas horizontales de interferència (Clock).
	Phase Elimina las lineas verticales de interferència (Fase).
	Auto Para ajustar la configuración PC automáticamente.
	Other Settings
	Audio Only Puede desactivar la imagen de su TV y escuchar solo los programas de audio.Para salir del modo de solo audio, presione cualquiera de los botones (a excepción de VOL (VOLUME) +/-, MUTE y POWER) de su control remoto o su unidad.
	TV Location Seleccione la ubicación del televisor, “Home” o “Store”.
	Store / Home
	Reset Seleccione “Yes” y presione SELECT. De esta forma se restauran los valores de configuración de Video, Audio (a excepción de “Audio Language”), Time (solo Sleep Timer, Time Format y Auto Sleep) y Setup (a excepción de “Menu Language”) a los valores de configuración predeterminados de fábrica.
	No / Yes
	Setup Wizard	Ver página 13.
	HDMI - CEC
	CEC Enable	Seleccione “On” para activar las funciones CEC.
	Devoce Auto Off	Cuando el usuario apague la TV, todos los dispositivos compatibles con CEC activos de la entrada HDMI ingresarán en el modo de espera.
	TV Auto On	Al presionar el botón de reproducción en el dispositivo compatible con CEC, se le ordenará al dispositivo que inicie la reproducción y encienda la TV. La entrada HDMI a la que está conectada el dispositivo se convertirá en la fuente de entrada activa de la TV.
	ARC Para habilitar el audio a través de un receptor AV con HDMI (ARC).
	Device Lists	Muestra los dispositivos que están conectados a la TV.
	Connect	Para realizar una conexión a un dispositivo que se muestra en la lista de dispositivos.
	Root Menu Para acceder al menú del dispositivo.
Locks		Ver página 19.
Channels		Ver página 18. (solo para el modo de TV.)

Canal configuración

Este aparato está equipado con una función de memorización de canales que permite avanzar ó retroceder al siguiente canal almacenado en la memoria, pasando por alto los canales no deseados. Antes de seleccionar canales, éstos deberán ser programados en la memoria del aparato. Para usar el aparato con una antena, ajuste la opción de aparato al modo Air. Al salir la unidad de fábrica, la opción de menú de tipo de señal se ajusta al modo de Cable.

Selección de Air/Cable

1 Seleccionar "Channels" → "Source".
2 Presione ◀ o ▶ para seleccionar "Air" o "Cable".

NOTA:

- Puede llevarle unos segundos que la imagen de un canal digital aparezca en la pantalla luego de ser seleccionado.

Programar Canales

1 Seleccionar "Channels ⇒ Auto Channel Scan", luego presione ▶ o SELECT.

2 En la ventana de confirmación, presione ▶ para seleccionar "Yes" y, a continuación, presione SELECT. El televisor comenzará a memorizar todos los canales disponibles en su área.

• Puede llevar de 15 a 30 minutos completar canals scan.
• Dependiendo de la condición de recepción, la barra desplegada puede no avanzar durante varios minutos, sea paciente.
• Si presiona MENU durante la búsqueda, la búsqueda de canales se detendrá.

NOTA:

• Si no está seguro de los canales digitales disponibles en su área, puede visitar www.antennaweb.org para recibir una lista basada en su dirección o código zip.
  Si necesita mayor asistencia puede llamar a nuestra línea de servicio al cliente sin costo al 800.HITACHI (800.448.2244) (USA/CANADA).
• Nuevos canales digitales se pueden agregar a su área en forma periódica, se recomienda realizar el procedimiento "Programar Canales" de forma regular.

3 El nuevo canal se agregará a la memoria de canales.

Organizar Canales

Puede seleccionar el canal que quiere omitir.

1 Seleccionar "Channels ⇒ Channel Manager", luego presione ▶ o SELECT.
2 Para seleccionar el canal que quiere pasar por alto, presione ▲ o ▼.

3 Presione SELECT para asignar la marca √ a un canal no deseado.

4 Repita los pasos 2 al 3 con el resto de canales que desee skip.

Para asignar etiquetas a los canales

Las etiquetas de canal aparecen con el número de canal cada vez que enciende el televisor, cambia de canal o pulsa el botón DISPLAY.

Puede utilizar 7 caracteres cualquiera para identificar un canal.

Para crear etiquetas de canal

1 Seleccionar el menú "Channels" ⇒ "Channel Number".

2 Presione ◀ o ▶ para seleccionar un canal que quiera rotular, luego presione ▼. Seleccionar "Channel Label", luego presione ▶ o SELECT.

3 Presione ▲ o ▼ repetidamente hasta que el carácter buscado aparezca en primer lugar.

Si se muestra el carácter que desea, presione ▶.

Podrá retroceder o avanzar presionando ◀ o ▶.

Repita este paso para introducir el resto de caracteres y, a continuación, presione SELECT.

4 Repita los pasos 2-3 para el resto de canales. Puede asignar una etiqueta a cada canal.

5 Cuando termine de ingresar el nombre de la etiqueta, presione EXIT para volver a la imagen normal.

NOTA:

- Las etiquetas de los canales se restablecen luego de presionar "Programar Canales", ver página 18.

Ajuste del Parental Control

Se puede establecer un límite de edad para evitar que los niños vean o escuchen escenas violentas o aquellas imágenes que decida excluir. La restricción se aplica "TV", "Movie", "CAN ENG Rating" y "CAN FRE Rating" (si se transmiten dichos datos). Puede configurar estas restricciones por separado. Para utilizar la función de Parental Control registre primero una contraseña.

Para registrar una contraseña

1 Seleccionar "Lock", luego presione ▼.

2 Presione 0000 utilizando los Botones numéricos (0-9). (Esta es la contraseña predeterminada.)

Aparece “*en lugar del número.

NOTA:

- Si olvida la contraseña, utilice la contraseña predeterminada de fábrica 7777 para cambiar su contraseña.

- Para no olvidarse de la contraseña, anótela y guárdela en un lugar seguro.

Cómo entrar al menú Parental Control

1 Seleccionar "Lock", luego presione ▼.

2 Utilice los Botones numéricos (0-9) para ingresar su contraseña.

Dispositivos conectados a Lock

1 En el menú Locks, pulse ▲ o ▼ para seleccionar "Parental Control", presione ◀ o ▶ para establecerlo en "On".

2 Presione ▲ o ▼ para seleccionar "Input Lock", luego presione ▶ o SELECT.

3 Presione ▲ o ▼ para seleccionar el dispositivo que va a bloquearse y, a continuación, presione ◀ o ▶ para seleccionar "Lock".

NOTA:

- Las entradas bloqueadas aparecerán en la ventana de lista de entradas. Introduzca su contraseña para tener acceso. Si desea utilizar un ítem otra vez, seleccione "Unlock" según se indica en el paso 3.

Para ajustar el Parental Control

1 En el menú Lock, presione ▲ o ▼ para seleccionar “Parental Control” y, a continuación, presione ◀ o ▶ para ajustarlo en “On”.
2 Presione ▲ o ▼ para seleccionar "US Rating", luego presione ▶ o SELECT.
3 Presione ▲ o ▼ para seleccionar cual clasificación se usará, luego presione ◀/▶ o SELECT. Aparecerá cada clasificación debajo.

TV (Clasificación TV)

Puede establecer la clasificación empleando la, edad y el género.

Edad:

TV-Y : Todos los niños

TV-Y7 : 7 años o mayor

TV-G : Audiencia general

TV-PG : Con autorización de los padres

TV-14 : 14 años o mayor

TV-MA : 17 años o mayor

Cuando seleccione TV-Y7, TV-PG, TV-14 o TV-MA, pulse INFO para explicar la clasificación.

Género:

FV : Fantasy Violence

D : Dialogue

L : Language

S : Sex

V : Violence

Presione ▲ o ▼ para seleccionar la clasificación deseada, luego presione SELECT.

Movie (Clasificación de películas)

Off : No se aplica

G : Todas las edades

PG : Supervisión parental

PG-13 : Supervisión parental menores de 13 años de edad

R : Supervisión parental menores de 17 años de edad sugerida

NC-17 : 17 años o mayor

X : Adultos solamente

Presione ◀/▶ para seleccionar la clasificación deseada.

4 Presione EXIT para volver a la imagen normal. La función Parental Control ahora está activada.

Sistema de califi cación canadienses

1 En el menú Lock, presione ▲ o ▼ para seleccionar "Parental Control" y, a continuación, presione ◀ o ▶ para ajustarlo en "On".
2 Presione ▲ o ▼ para seleccionar "Canada Rating", luego presione ▶ o SELECT.
3 Presione ▲ o ▼ para seleccionar "CAN ENG Rating" o "CAN FRE Rating", luego presione ◀ o ▶ para seleccionar la clasificación deseada.

Clasificaciones canadiense en Inglés

Puede establecer la clasificación empleando la edad

C : Programación apta para niños menores de 8 años

C8+ : Programación generalmente considerada apta para niños de 8 años en adelante y que pueden ver solos

G : Audiencia General

PG : Supervisión de padres

14+ : La programación contiene temas o contenido que puede no ser apto para menores de 14 años

18+ : Adultos

Clasificaciones canadiense en francés

G : General; Para todos los públicos, contiene el mínimo de violencia directa, pero puede estar integrada en la trama de una manea humorosa o poco realista.
8ans+ : General pero no recomendado para los niños pequeños; Lo puede ver la mayoría del público, pero puede tener escenas que molesten a los niños de menos de ocho años incapaces de distinguir entre las situaciones reales e imaginarias. Recomendado para ser visto en compañía de los padres.
13ans+ : Más de 13 años; Puede contener escenas de violencia frecuente y, por lo tanto, se recomienda verlo en compañía de los padres.
16ans+ : Más de 16 años; Puede contener escenas de violencia frecuente y de intensa violencia.
18ans+ : Más de 18 años; Sólo para adultos. Puede contener escenas de violencia frecuente y de intensa violencia.

4 Presione EXIT para volver a la imagen normal. La función Parental Control ahora está activada.

NOTA:

- La función "Parental Control" se activa sólo en los programas y fuentes de entrada que incluyen una señal de clasificación.

Para cambiar la contraseña

1 En el menú Lock, presione ▲ o ▼ para seleccionar "Change Password", luego presione ▶ o SELECT.
2 Introduzca la contraseña actual utilizando los Botones numéricos (0-9).
3 Ingrese la contraseña nueva con los Botones numéricos (0-9).
4 Ingrese nuevamente la misma contraseña para confirmar. La contraseña queda registrada.

Descargar el sistema de evaluación adicional Parental Control (Region 5)

Como suplemento para el sistema de evaluación Parental Control, su televisor podrá descargar un sistema de evaluación adicional, de ser disponible en un futuro.

Para bajar el sistema de evaluación adicional Parental Control (si está disponible)

1 En el menú Lock, presione ▲ o ▼ para seleccionar "Parental Control", presione ◀ o ▶ para ajustarlo en "On".
2 Presione ▲ o ▼ para seleccionar "Region 5", luego presione ▶ o SELECT.
3 Si el TV no tiene el sistema de evaluación adicional, comenzará a bajarlo, lo que puede llevar algún tiempo hasta que se complete.
4 Configure los límites de evaluación de contenidos preferidos para el sistema de evaluación adicional.

NOTA:

• El televisor puede descargar un sistema de clasificación adicional sólo cuando recibe una señal digital que lleva la información de clasificación Región 5.
• Cuando descargue el sistema de evaluación adicional, puede llevar un tiempo hasta que se complete.
• El sistema de información y evaluación Parental Control no están determinados o controlados por el TV.
• El sistema de evaluación estándar Parental Control está disponible ya sea que el TV reciba una señal digital o no, y bloquea programas analógicos y digitales. Para establecer un nivel de restricción usando el sistema de evaluación estándar Parental Control seleccione “US Rating” en el paso 2.
• El sistema de evaluación Parental Control que se puede descargar de Internet es una tecnología en evolución y puede variar la disponibilidad, el contenido y la forma.

Para borrar todos los ajustes de Region 5

1 En el menú Lock, presione ▲ o ▼ para seleccionar “Parental Control” y, a continuación, presione ◀ o ▶ para ajustarlo en “On”.
2 Presione ▲ o ▼ para seleccionar "Clear Region 5" y, a continuación, presione ▶ o SELECT. Aparecerá la ventana de confirmación.
3 Presione ▶ para seleccionar "Yes" y, a continuación, presione SELECT. El dispositivo de Region 5 se borrará.

Subtítulos

¿QUE ES LA RECEPCIÓN DE TEXTO?

Este televisor tiene capacidad para decodificar y mostrar los programas de televisión con emisión de texto. Esta función mostrará el texto en pantalla para los usuarios con problemas de audición ó traducirá y mostrará el texto que se encuentre en otra lengua.

Leyendas: Este modo de recepción de texto mostrará el texto en pantalla en inglés u otro idioma. Generalmente, los teletextos en idioma inglés se transmiten en CC1 y en otros idiomas se transmiten en CC2.

Texto: El modo Text Closed Caption (teletexto) suele llenar la mitad de la pantalla con el horario de programación e información adicional.

1 Seleccionar "Setup ⇒ Closed Captions", luego presione ▶ o SELECT.

CC On: los subtítulos se mostrarán en la pantalla.

CC with Mute: los subtítulos se mostrarán solo cuando presione MUTE.

CC Off: los subtítulos no se mostrarán en la pantalla.

3 Presione ▲ o ▼ para seleccionar "Analog Caption" o "Digital Caption".
4 Presione ◀ o ▶ para seleccionar el modo de Closed Caption deseado para Digital y Analog Caption.

Cuando selecciona "Analog Caption", puede elegir entre CC1\~4, Text1\~4.

Cuando selecciona "Digital Caption", puede elegir entre Service1\~6 et Off.

NOTA:

• Si no hay texto disponible en su área, tal vez aparezca un rectángulo negro en pantalla. De ser así, ponga CC Setting en "CC Off".
• Cuando seleccione la recepción de texto, las leyendas aparecerán durante 10 segundos aproximadamente.
• Ocasionalmente podrán aparecer faltas de ortografía ó caracteres extraños durante la recepción de texto. Esto es normal en este modo, especialmente con los programas en vivo. Esto se debe a que durante los programas en vivo, los textos son ingresados sin edición, ya que no hay tiempo para la misma. Estas transmisiones no dan tiempo para ediciones.
• Cuando las leyendas estén en pantalla puede ser que las indicaciones de funciones como volumen no aparezcan ya que interferirían con las leyendas.
• Algunos sistemas de TV cable y sistemas de protección contra copias pueden interferir con la señal de emisión de texto.
• Si utiliza una antena interior o si la recepción del TV es muy insuficiente, el texto de las emisiones puede no aparecer o mostrar caracteres extraños y errores de ortografía. En tal caso, ajuste la antena para mejorar la recepción o utilice una antena externa.
• La CC Setting cambiará a "CC Off", "CC On" o "CC with Mute" cada vez que se pulse el botón C.C. del control remoto.

Opciones de CC

Cuando ha seleccionado "Custom" como método de pantalla, puede configurar las funciones que siguen a continuación:

Esta función está diseñada para personalizar únicamente el teletexto digital.

1 Seleccionar "Setup ⇒ Closed Captions", luego presione ▶ o SELECT.
2 Presione ◀ o ▶ para seleccionar "CC Setting" en "CC On" o "CC with Mute".
3 Seleccione "Opciones de CC", y luego presione ▶ o SELECT.
4 Presione ▲ o ▼ para seleccionar "Digital Caption Style", luego presione ▶ o SELECT.
5 Presione ◀ o ▶ para seleccionar "Digital CC Preset" para "Custom".
6 Presione ▲ o ▼ para seleccionar el ítem deseado, luego presione ◀ o ▶ para cambiar el ajuste.

Puede seleccionar entre los siguientes elementos y parámetros.

Font:

Permite seleccionar el estilo de fuente.

Size:

Permite seleccionar el tamaño de fuente.

Edge Effect:

Permite seleccionar el estilo de borde de la fuente.

Edge Color:

Permite seleccionar el color del borde de la fuente.

Text Color:

Permite seleccionar el color en primer plano.

Background Color:

Permite seleccionar el color de fondo.

Text Opacity:

Permite seleccionar el nivel de opacidad en primer plano.

Background Opacity:

Permite seleccionar el nivel de opacidad en segundo plano..

NOTA:

• No es posible ajustar "Text Color" y "Background Color" con el mismo color simultáneamente.
• No es posible ajustar "Text Opacity" y "Background Opacity" al modo "Transparent".

Cambio de aspecto

Usted puede cambiar el tamaño de la imagen que se muestra - Normal, Ancha, Cinema.

Configuración del tamaño de la imagen

1 Seleccionar "Video ⇒ Advanced Settings ⇒ Aspect".
2 Presione ◀ o ▶ para seleccionar el tamaño de la imagen deseado, de la forma descrita en la próxima página.

NOTA:

• El tamaño de imagen seleccionable puede variar dependiendo de la fuente de entrada o de la señal de emisión.
• La pantalla del menú aspect también se visualizará presionando ASPECT en el control remoto.

Wide

Se expande un programa de aspecto 4:3 para ajustarse en la pantalla de16:9. Se muestra una imagen16:9 visualizándose fielmente el 95% (para SD y HD) del tamaño.

Cinema (para programas letter box con subtítulos)

Para llenar la pantalla, los bordes derecho e izquierdo se extienden, no obstante, el centro de la imagen permanece próximo a su relación anterior.

Puede que desaparezca el borde superior e inferior de la imagen.

Normal

En muchos casos, esta imagen muestra el tamaño estándar 4:3 con una barra lateral negra.

NOTA:

- La función de aspecto no está disponible en la entrada del televisor mientras ve un canal digital.

Reproducción de medios

Puede disfrutar viendo archivos de imágenes y películas desde su dispositivo de almacenamiento USB.

1 Conecte el dispositivo de almacenamiento USB en el terminal de entrada USB.

2 Pulse INPUT luego pulse ▲ o ▼ para seleccionar "USB", y luego pulse SELECT.

NOTA:

• No desconecte el dispositivo de almacenamiento multimedia mientras este está siendo utilizado. Si lo hace, puede dañar el dispostivvo o los archivos guardados en él. Puede conectar o desconectar de manera segura el dispositivo de almacenamiento USB cuando el TV no esté en modo multimedia.
• Copie todos los datos del dispositivo de almacenamiento USB por si acaso los datos se pierden en caso de accidente. No asumimos ninguna responsabilidad por la pérdida debido al uso incorrecto o mal funcionamiento.
• No todos los dispositivos de almacenamiento USB son compatibles con este TV.
• No se muestran aquellos caracteres que excedan elárea de visualización.
• No utilice un cable de extensión del USB.
• Los archivos que pueden reproducirse son JPEG (.jpg/.jpeg)

Explorador multimedia

Selección de medio

Selección de archivo

- El contenido cambiará dependiendo de la pantalla de ajustes de cada medio.

Archivos de reproducción

1 Presione SELECT para seleccionar Foto.
2 Presione SELECT para seleccionar "C".
3 Seleccione carpeta o archivo con ▲/▼/◄/►, y luego inicie la reproducción con SELECT.

Conexiones a otros equipos

La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en la unidad depende del modelo y funciones de cada componente. Confirme en el manual de instrucciones de cada componente la posición de las entradas y salidas de vídeo y de audio.

Para conectar la TV a un VCR

Parte inferior de la TV

Conexión del TV a una videocámara o a un consola de videojuegos

Para reproducir de la videocámara, conecte la videocámara en la unidad tal como se indica.

La unidad puede utilizarse también como pantalla para muchos juegos de vídeo. Sin embargo, debido a que existe una gran variedad de señales generadas por estos aparatos y diferentes requisitos de conexión correspondientes, no se han incluido todas las posibilidades posibles en los diagramas de conexión sugeridos. Para más detalles, deberá consultar el manual de instrucciones de cada componente.

Parte inferior de la TV


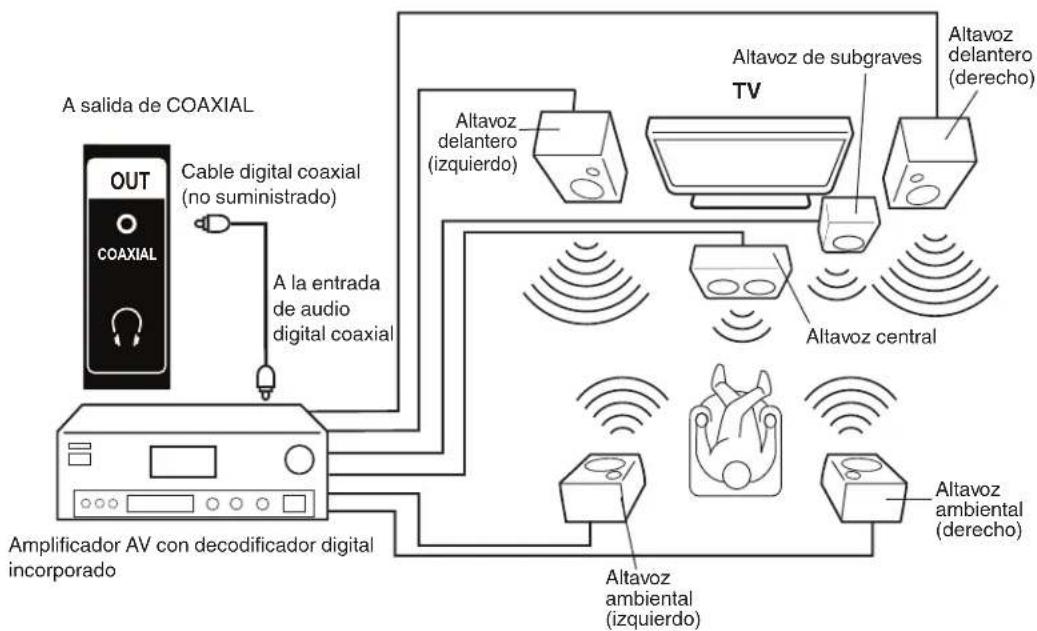

Cómo utilizar un Amplificador AV con sonido digital integrado

Si está utilizando un Amplificador AV con surround digital integrado, puede disfrutar de los distintos sistemas de audio, Escuchando programas de radio o de cable que ofrecen sonido digital dolby.

A continuación se muestra cómo conectar un amplificador AV con decodificador Dolby Digital integrado, etc.

Parte inferior de la TV


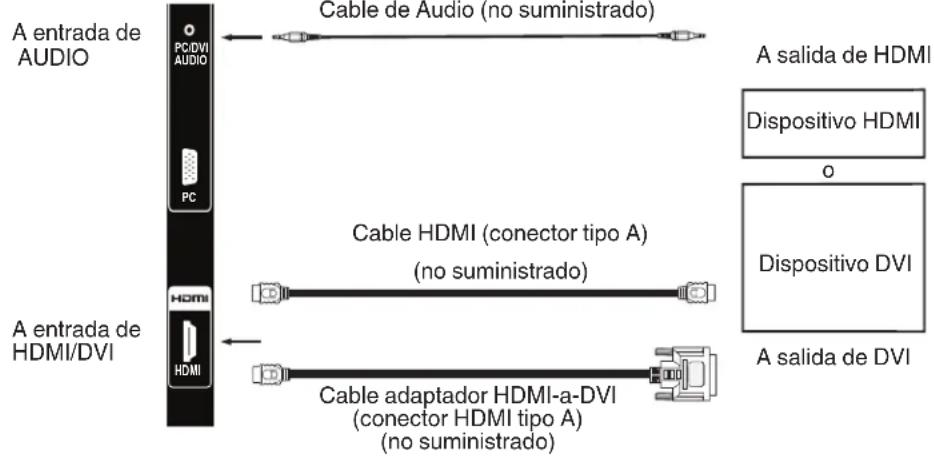

Para conectar la TV a un HDMI o a un dispositivo DVI

La entrada HDMI/DVI recibe audio digital y vídeo no comprimido desde un dispositivo HDMI o vídeo digital no comprimido desde un dispositivo DVI. Si se conecta un dispositivo DVI a un cable adaptador HDMI-a-DVI, sólo transfiere la señal de vídeo. Se requieren cables de audio separados.

A la izquierda de la TV

NOTA:

• Audio DTS no soporta audio HDMI.

Para conectar la TV a un PC (ordenador personal)

Antes de conectar la TV al PC, cambie el ajuste de la resolución del PC y la velocidad de actualización (60 Hz).

Conecte un extremo del cable VGA (macho a macho) a la tarjeta de vídeo del PC y el otro extremo al conector VGA del monitor PC MONITOR IN de la parte posterior de la TV. Fije los conectores con firmeza con los tornillos de la clavija. En el caso de un equipo multimedia, conecte los cables de audio a las salida de audio del ordenador y al conector de AUDIO IN del TV. Puede también conectar la PC con el cable HDMI. Si utiliza el cable HDMI, no tiene que conectar el cable de audio. Si utiliza el cable DVI-a-HDMI, por favor conecte el cable de audio de la misma manera que con el cable VGA.

Presione INPUT en el control remoto para seleccionar el modo PC.

Encienda el equipo. La TV se puede utilizar como monitor para PC.

A la izquierda de la TV

A entrada de PC MONITOR

Modos de visualización del monitor

Modo Resolución Velocidad de actualización

VGA 640x480 60/75 Hz

VGA 720x400 70Hz

• Las imágenes visuales en la pantalla tendrán aspecto diferente en el modo PC y en el modo otro.
• Si no existe señal de vídeo desde el ordenador cuando la unidad está en modo PC, la leyenda "No Signal", aparecerá en la pantalla del TV.
• Cuando la resolución del PC sea de 1920 x 1080/60 Hz (modo FHD), una señal diferente a la señal FHD, cuyo funcionamiento ha sido confirmado en este televisor, puede aparecer dependiendo del PC utilizado. En ese caso, la función de "Auto Adjust" u otras funciones de ajuste de posición quizás no consigan corregir la posición de la imagen. Para solucionar este problema, cambie los ajustes del PC para seleccionar otra resolución.

Disturbios de recepción

Pueden aparecer puntos negros o rayas horizontales, la imagen puede variar o moverse. Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, y otros aparatos eléctricos.

Imágenes fantasmas son causadas por señales de televisión siguiendo dos rutas distintas. Una es de incidencia directa y la otra es reflejada en edificios altos, montañas u otros objetos. Cambiando la dirección o posición de la antena puede mejorar la recepción. Imágenes fantasmas también pueden ser causadas por defectos del sistema de la antena tales como cables sin blindaje o al conectar varios aparatos a la misma antena sin usar divisores múltiples de antena.

Si su receptor esta ubicado en el límite de cobertura de una estación de TV donde la señal es débil, su imagen puede estar empañada con la apariencia de pequeños puntos. Cuando la señal es extremadamente débil, puede ser necesario instalar una antena especial para mejorar la imagen.

INTERFERENCIA DE FREQUENCIAS DE RADIO:

La interferencia produce ondas o rayas diagonales, y en algunos casos, causa pérdida de contraste en la imagen.

PREVENCIÓN DE OBSTACULOS PARA RECEPTORES DE RADIO

Esta televisión ha sido diseñada conforme a las normas de la FCC para aparatos de Clase B. Esto para prevenir problemas a los receptores de Radio. Si esta televisión causa problemas a un receptor de Radio siga los siguientes pasos:

• Mantenga la televisión lejos del Radio.
• Ajuste la antena del Radio con el fin de no recibir interferencia.
• El cable de la antena del Radio debe mantenerse lejos de la televisión.
  • Use cable coaxial para la antena.

Usted puede comprobar si esta televisión interfiere en los receptores de Radio apagando todos los equipos excepto la TV. Si usted encuentra un problema al recibir el Radio al estar usando la television, siga las instrucciones mencionadas arriba.

Puede aparecer imagen cuadriculada puede aparecer en una parte o en toda la pantalla. Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, fantasmas de la imagen y señales de recepción débiles o pérdidas.

NOTA:

- El Televisor puede generar distorsión de sonido en dispositivos externos tales como una radio. Favor de separar el equipo de radio del televisor y ponerlo a una distancia considerable.

Solución de problemas

Consulte la siguiente lista de localización de errores si experimenta problemas con su TV. Consulte con su concesionario local o tienda de servicio si continúan los problemas. Compruebe que se han hecho correctamente todas las conexiones cuando utilice el equipo con otros aparatos.

SÍNTOMA POSIBLE SOLUCIÓN
El TV no funciona.	Verifique que el cable de alimentación esté conectado.Pruebe con otro tomacorriente de CA.La alimentación está desconectada;revise el fusible o el interruptor automático.Desconecte la unidad, y vuelva a conectarla al cabo de una hora.
Sonido de baja calidad o ausencia de sonido.	La estación o el servicio de TV por Cable están con problemas; sintonice otra estación.Verifique los ajustes de volumen (Volume o Mute).Determine si hay posibles fuentes de interferencia.Verifique la configuración/ de idioma de audio.
Imagen de baja calidad o ausencia de imagen.	La estación o el servicio de TV por Cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Revise las conexiones de la antena o sistema TV por Cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.Verifique los ajustes de los controles de imagen.
Mala recepción en algunos canales.	La estación o el servicio de TV por Cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.La señal de la estación es débil; reoriente la antena.Determine si hay posibles fuentes de interferencia.
Mala definición de los colores o ausencia de color.	La estación o el servicio de TV por Cable están con problemas; sintonice otra estación.Verifique que haya canales almacenados en la memoria.Verifique los ajustes de los controles de imagen.Revise las conexiones de la antena o sistema TV por cable; reoriente la antena.Determine si hay posibles fuentes de interferencia.

SÍNTOMA POSIBLE SOLUCIÓN
Problemas con la pantalla en emisiones digitales.	Compruebe la potencia de la señal digital.
No hay recepción de TV cable.	Revise todas las conexiones del sistema TV por Cable.Ajuste la opción Source al modo Cable.La estación o el servicio de TV cable están con problemas; sintonice otra estación.
Aparecen barras horizontales o verticales en la pantalla.	Controle las conexiones de la antena, ajuste o redireccione la antena.Determine si hay posibles fuentes de interferencia.
La recepción no es posible más allá del canal 13.	Asegúrese de seleccionar Source apropiada (Air o Cable).Si está usando una antena, revise las conexiones de la antena de UHF.
El control remoto no opera.	Las pilas están débiles o agotadas, o han sido insertadas en forma incorrecta.El control remoto está fuera del alcance, acérquese a la TV (15 pies).Asegúrese de apuntar la unidad de control remoto hacia el sensor de control remoto.Asegúrese de que no hay obstáculos entre el control remoto y la TV.Verifique que el cable de alimentación esté conectado.
El televisor se apaga.	El temporizador de desactivación automática ha sido activado.El suministro de energía se ha interrumpido.
La función de subtítulo cerrado no está activada.	Estación de TV está experimentando problemas o programa sintonizado no está en modo de subtítulo cerrado.Pruebe en otro canal.Verifique la conexión de TV por Cable o antena VHF/UHF, reposicione o gire la antena.Configure Subtítulos Ocultos en el menú.
El idioma deseado no se muestra.	Seleccione el idioma apropiado en las opciones del menú.

Si no es posible resolver los problemas con los procedimientos sugeridos, póngase en contacto al 800.HITACHI.

Por su seguridad, nunca intente reparar usted mismo el producto.

Especificaciones

Modelo LE24K308
Tamaño del panel 24" clase/24.00" diagonal (609.7mm)
Tipo de pantalla Panel LCD en color TFT de transmisión
Número de pixelles 1920(H) x 1080(V)
Sistema de transmisión Sistema US MATSC estándar (8VSB), QAM
Canales de recepción VHF 2-13UHF 14-69CATV 14-36 (A)-(W)37-59 (AA)-(WW)60-85 (AAA)-(ZZZ)86-94 (86)-(94)95-99 (A-5)-(A-1)100-135 (100)-(135)01 (4A)
Tipo de sintonizador Frecuencia sintetizada
Entradas Vídeo: 1,0 V (p-p),75 ohmiosAudio: 2Vrms Max.Vídeo de componentes: (Y) 1,0 V (p-p), 75 ohmios(Pb)/(Pr) 0,7 V (p-p), 75 ohmiosHDMI: Compatible con HDMI (conector de tipo A)Compatible con HDCP Compatible con E-EDIDVelocidades de rastreo sugeridas: 480i, 480p, 720p, 1080i, 1080pAudio HDMI: PCM de 2 canales velocidad de muestreo de 32/44,1/48 kHz16/20/24 bits por muestraMonitor del PC: Mini-Dsub 15pinAntena: Cable coaxial de entrada de VHF/UHF 75 ohmios
Salidas	Audio: 470 mVrms, 1k ohmsAudio digital: 0,5 V (p-p), 75 ohmios terminadosAuriculares (estéreo de 3.5mm)
Altavoces	60 mm x 30 mm x 22 mm (2.4 pulgada x 1.2 pulgadas x 0.9 pulgadas), 4 ohmios x 2
Potencia de salida de audio	2.3 Vatios + 2.3 Vatios
Fuente de alimentación	120V CA, 60 Hz
Consumo de energía	En funcionamiento : 40 VatiosEn espera : < 1Vatio
Peso	3.5 kg (7.8 lbs)
Dimensiones	Anchura : 571.3 mm (22-1/2 pulgadas)Altura : 392.7 mm (15-1/2 pulgadas)Profundidad : 176.5 mm (7 pulgadas)
Temperatura de operación	5°C - 40°C
Humedad de funcionamiento	Menos de 80% RH
Accessories	Control remotoPilas (AAA)Base, Tornillos de la base x 1 (M4 x 25)Guía del usuarioGuía gráfica sencilla

- El diseño y las especificaciones están sujetas a cambio sin aviso.

- Para información sobre otros productos, por favor visite nuestro sitio web en www.hitachi.us

800.HITACHI

(800.448.2244)

Monday \~ Friday 9:00 am - 6:00 pm EST

www.hitachi.us/tv

HITACHI ha hecho el máximo esfuerzo para asegurarle horas y horas de funcionamiento libre de problemas para su producto Hitachi. En caso de requerir asistencia con el FUNCIONAMIENTO, CONEXIÓN, ASISTENCIA TÉCNICA O SERVICIO TÉCNICO DE GARANTÍA, póngase en contacto con uno de nuestros representantes de atención al cliente calificados al 800.HITACHI (800.448.2244).

Nuestros representantes de atención al cliente le brindarán la ayuda necesaria y, en caso de que sea necesario, coordinarán el proceso de reparación con el Centro de Servicio Técnico Autorizado más cercano a usted. Tenga a mano los comprobantes de compra y/o recibos de entrega para enviarlos a su representante de atención al cliente 800.HITACHI. La cobertura de la garantía se proporcionará de acuerdo con los términos establecidos en la garantía limitada (consulte la página Garantía limitada de este manual de usuario).
