Tipo de producto	Televisor de plasma
Marca	Hitachi
Modelo	P60X901
Tamaño de pantalla	60 pulgadas (diagonal)
Requisitos de alimentación	120 V CA, 60 Hz
Consumo de energía	No especificado en el manual; típico para plasma de 60": ~500-600 W
Peso	No especificado en el manual; típico para plasma de 60": ~80-100 lbs (36-45 kg)
Dimensiones (aproximadas)	No especificado en el manual; típico para plasma de 60": ancho 58", alto 36", profundidad 4" (con soporte más profundo)
Sintonizador	ATSC/NTSC (digital y analógico)
Entradas	HDMI x3 (1 frontal), Componente (Y Pb Pr) x2, S-Video x1, Compuesto x3 (1 frontal), Antena, Ranura CableCARD, Emisor IR, RS-232C

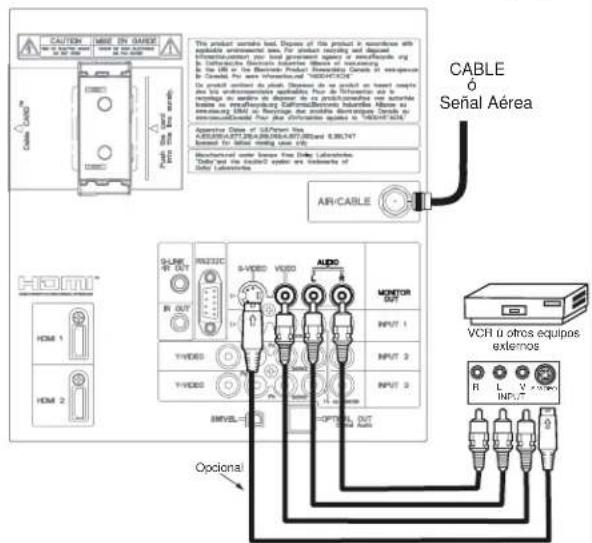

Salidas	Audio digital óptico, Salida de monitor (AV), Salida IR/G-LINK
Control remoto	CLU-4372A (completo) y CLU-123S (sencillo), con códigos programables para VCR, cable, satélite, DVD
Imagen en imagen (PIP)	Sí, con modos PIP, POP y Split; requiere un canal digital como una fuente

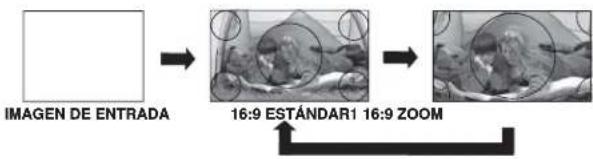

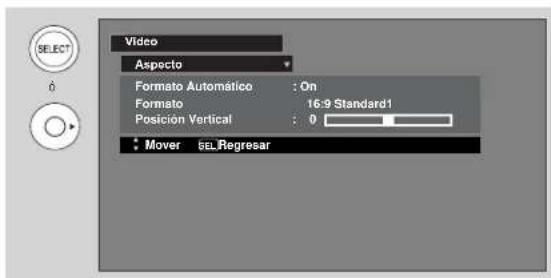

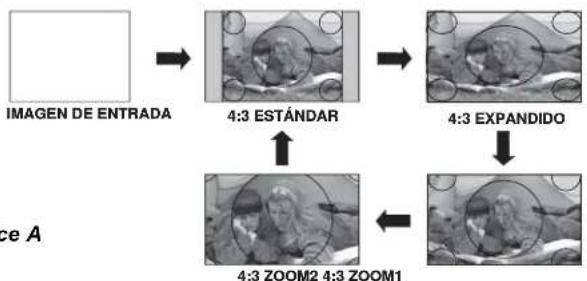

Modos de relación de aspecto	4:3 Estándar, 4:3 Expandido, 4:3 Zoom1/Zoom2, 16:9 Estándar1/Estándar2, 16:9 Zoom
Audio	Estéreo, SAP, Surround, Refuerzo de graves, Volumen perfecto, Sincronización de labios
Pantalla en pantalla (OSD)	Menú con configuración, bloqueos, temporizadores, subtítulos, Guía de TV en pantalla, AV Net
Entrada de fotos	Ranura para tarjeta SD/MMC para fotos JPEG de hasta 3072x2304
Soporte giratorio	Soporte fijo opcional (STF0760) para este modelo; Giro motorizado no incluido (solo P50X901)
Compatibilidad con montaje en pared	Hitachi WM07L (opcional)
Espacio de ventilación	4 pulgadas de los lados/parte trasera, 12 pulgadas de la parte superior
Características de seguridad	Reducción automática de contraste para imágenes estáticas (después de 2.5 min), advertencia de plomo, pautas de prevención de vuelcos
Piezas de repuesto / reparabilidad	No hay piezas reparables por el usuario; remita el servicio a personal calificado. Accesorios opcionales en línea.

Preguntas frecuentes - P60X901 HITACHI

¿Cómo configuro el televisor por primera vez?

Conecte la antena o el cable, enchufe el cable de alimentación y luego encienda el televisor. El Asistente de configuración del televisor aparecerá automáticamente. Siga los pasos en pantalla para escanear canales y configurar la Guía de TV en pantalla.

¿Qué entradas están disponibles en el P60X901?

El televisor tiene tres entradas HDMI (dos traseras, una frontal), dos entradas de componente (Y Pb Pr), una S-Video, tres entradas de video compuesto (dos traseras, una frontal), una entrada de antena, una ranura CableCARD y una salida de audio digital óptico.

¿Cómo puedo prevenir la retención de imagen?

Evite mostrar imágenes estáticas durante períodos prolongados. El televisor tiene una función automática de reducción de contraste después de 2.5 minutos de contenido fijo. Use imágenes en movimiento o apague la pantalla cuando no esté en uso. No deje juegos o tickers de acciones encendidos por tiempos prolongados.

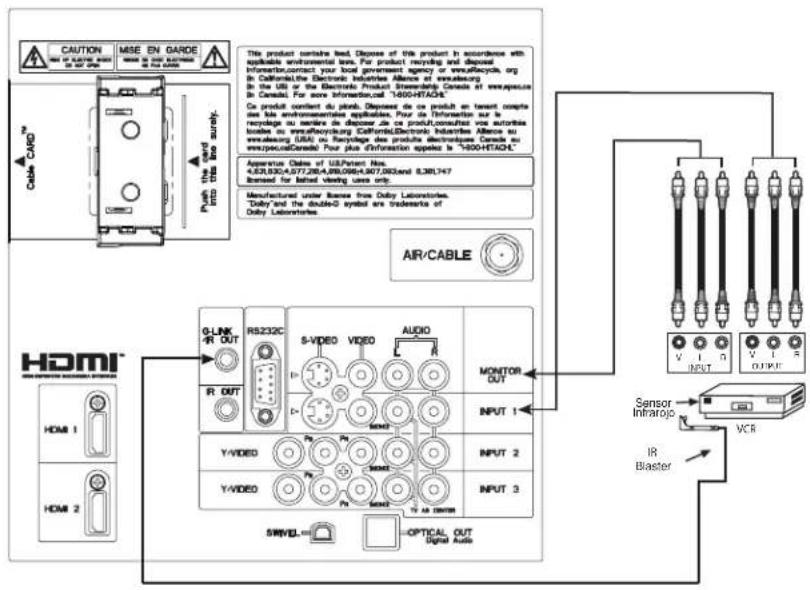

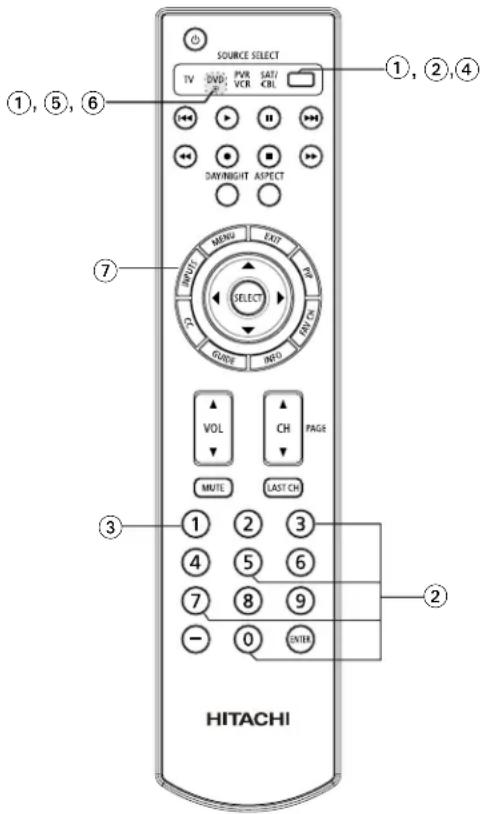

¿Cómo programo el control remoto para mi decodificador de cable o reproductor de DVD?

Encienda el dispositivo. Presione el botón SOURCE SELECT para elegir el modo (SAT/CBL para cable, DVD para DVD). Mantenga presionado SOURCE SELECT e ingrese el precódigo de 4 dígitos del manual (páginas 42-43). Suelte; el indicador parpadeará tres veces si se acepta. Pruebe con el botón POWER.

¿Puedo usar Imagen en imagen (PIP) con cualquier entrada?

PIP requiere un canal digital (Aire o Cable) como una fuente. La otra fuente puede ser cualquier entrada de video (HDMI, componente, etc.). Los canales analógicos no se pueden usar en PIP. Los modos disponibles son PIP, POP y Split, según la señal.

¿Cómo veo fotos de mi cámara en el televisor?

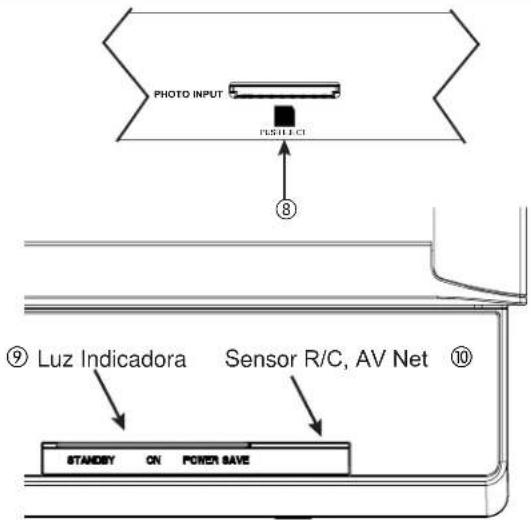

Inserte una tarjeta SD/MMC en la ranura PHOTO INPUT en el panel frontal. Presione INPUTS y seleccione PHOTO INPUT. Use los botones de cursor para navegar por las miniaturas, ver presentaciones de diapositivas y rotar imágenes. Formatos compatibles: JPEG hasta 3072x2304.

¿Qué debo hacer si el televisor no enciende?

Verifique que el cable de alimentación esté enchufado a un tomacorriente de 120V que funcione. Asegúrese de que el botón MAIN POWER (en el lateral para P60X901) esté presionado en ON (indicador rojo). Luego presione el botón POWER en el control remoto o en el panel frontal. Si aún no enciende, intente desconectar durante 10 segundos y volver a conectar.

¿Cómo conecto un sistema de sonido externo?

Use el puerto OPTICAL OUT en el panel trasero con un cable óptico para conectar a su amplificador de audio o barra de sonido. La salida de audio digital del televisor es fija, por lo que el volumen se controla con su sistema externo.

¿Puedo montar el televisor en la pared?

Sí, use el soporte de montaje en pared Hitachi WM07L (opcional). Asegure una instalación profesional. El televisor es pesado; use anclajes adecuados. Deje al menos 4 pulgadas de espacio desde la pared para ventilación. No monte en el techo.

¿Dónde puedo encontrar el número de serie y el número de modelo?

Los números de modelo y serie están indicados en la parte trasera y en el lado derecho del televisor de plasma. Se necesitan para el registro y el soporte.

MANUAL DE USUARIO P60X901 HITACHI

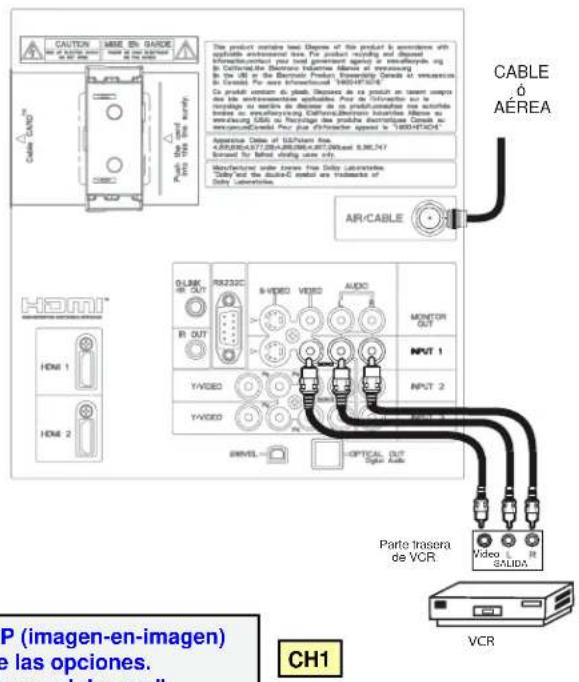

CH1 Pagina 123, funciones PIP. Se agregó nota acerca del message de PIP.

CH2 Pagina 175, especificaciones. Se agregó nota acerca del model P60X901.

CH3 Pagina 94, accesorios. Se agregó numero de parte de la base fija del P60X901.

TELEVISOR DE PLASMA

Guía de funcionamiento para P50X901 yP60X901

INSTRUCCIONES IMPORTANTES DE SEGURIDAD....92-93

USO POR PRIMERA VEZ 94-115

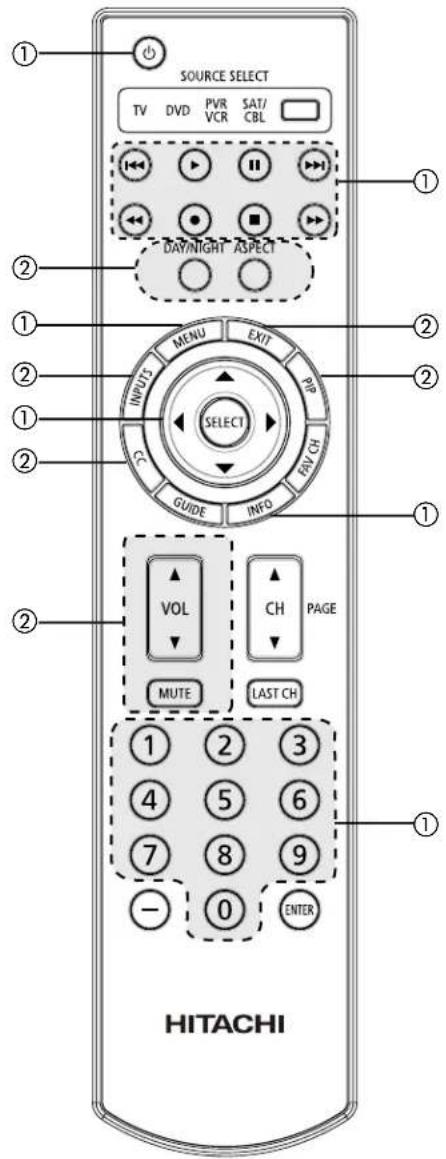

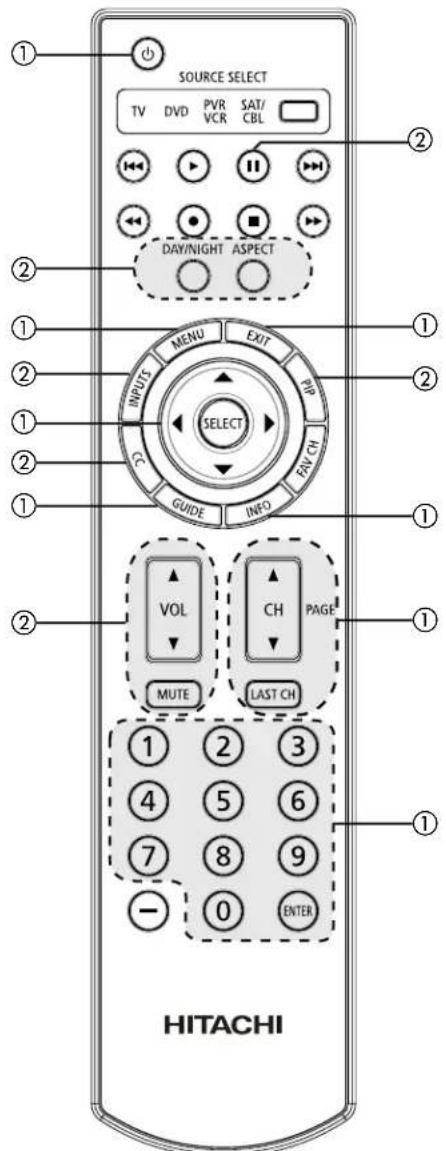

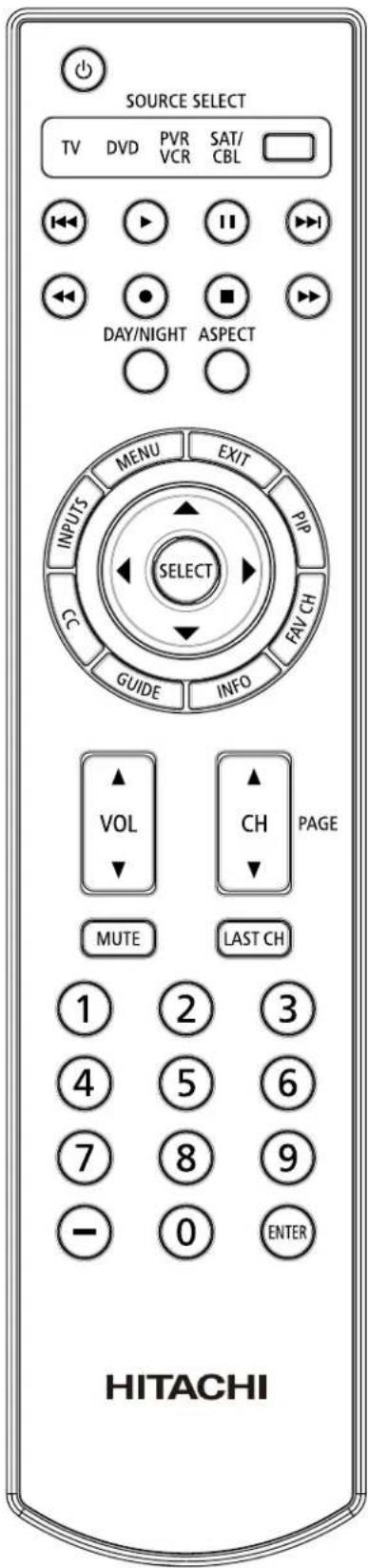

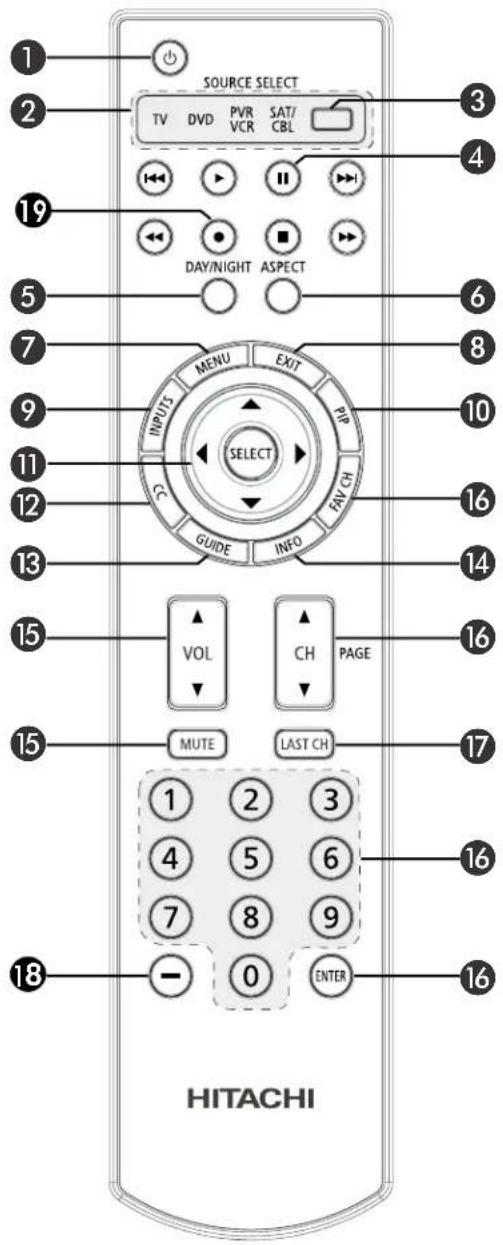

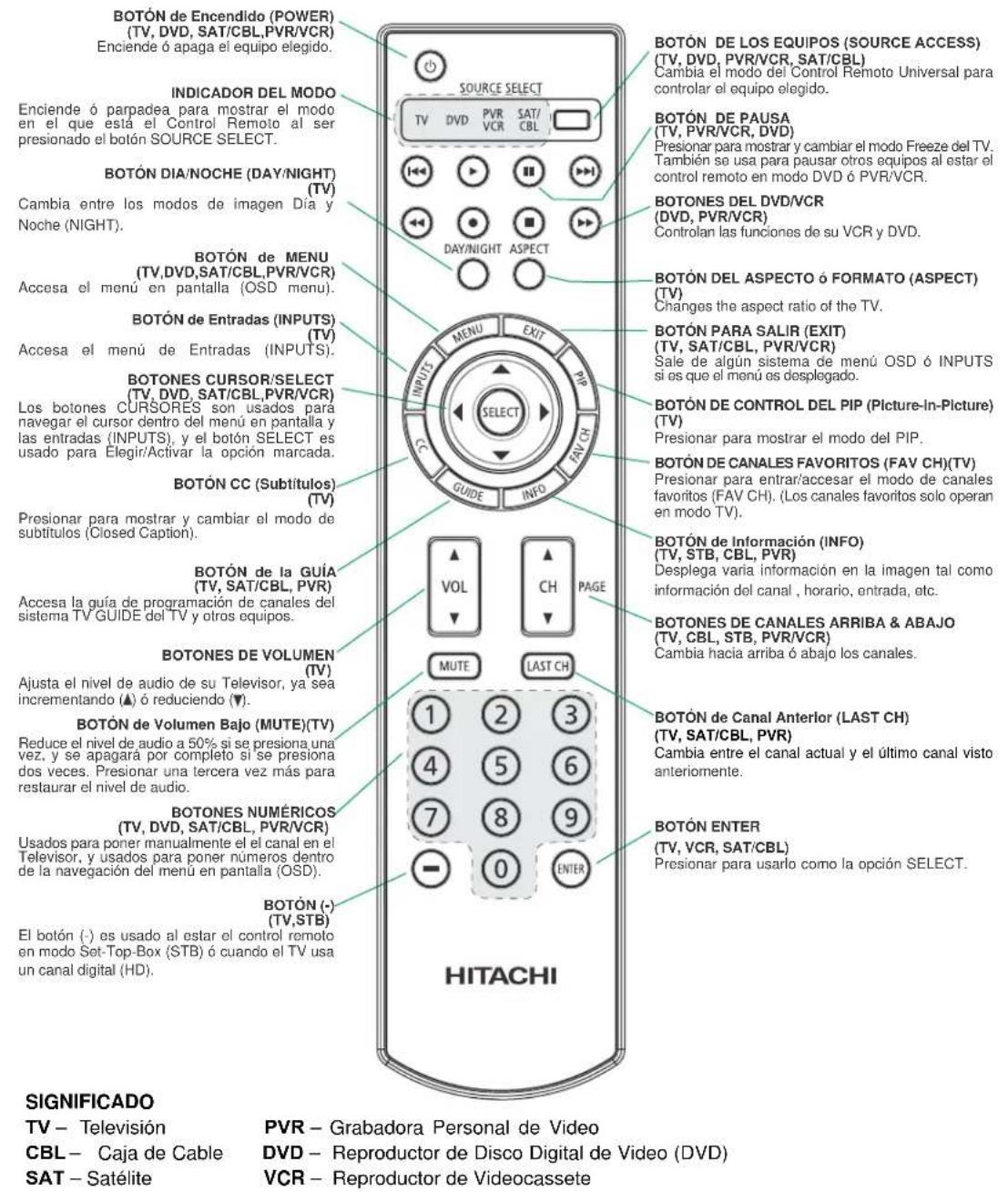

EL CONTROL REMOTO 116-133

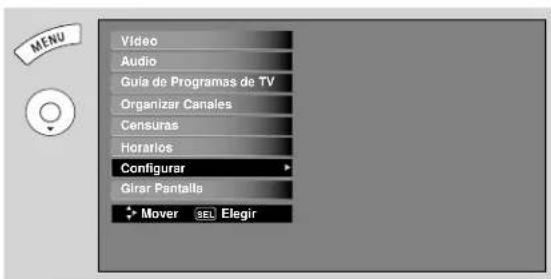

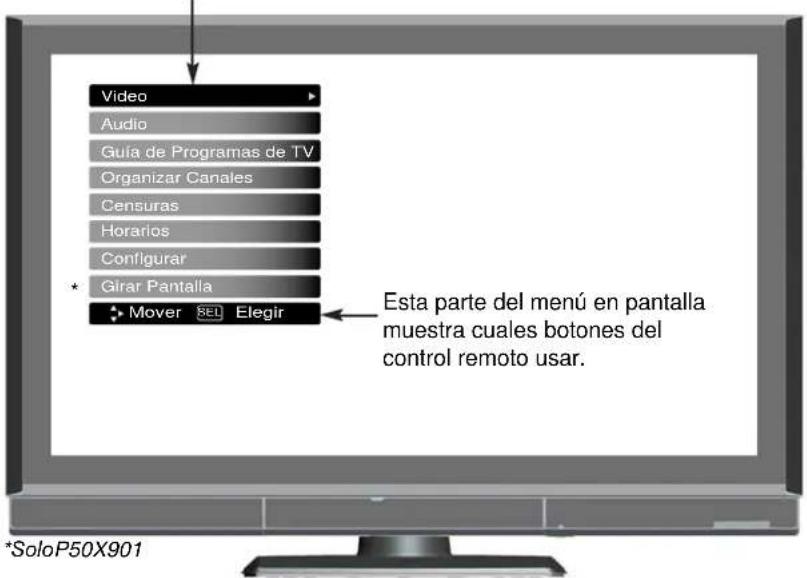

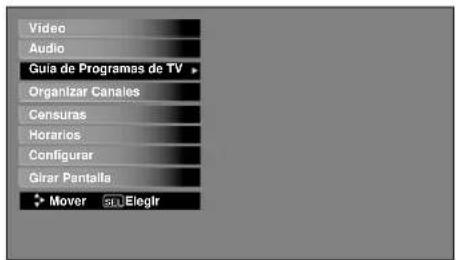

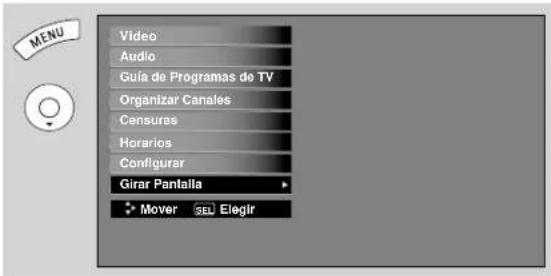

MENÚ EN PANTALLA 134-171

INFORMACIÓN ÚTIL 172-179

Instrucciones Importantes de Seguridad

PUNTOS DE SEGURIDAD QUE USTED DEBE SABER SOBRE SU TELEVISOR DE PLASMA HITACHI

Nuestra reputación se ha formado en base a la calidad, desempeño y facilidad de servicio de los televisores de plasma HITACHI.

La seguridad está en primer lugar en nuestra mente al diseñar estas unidades. Para ayudarlo a operar estos productos en forma apropiada, esta sección ilustra datos de seguridad que serán de beneficio para usted. Léalos cuidadosamente y aplique los conocimientos adquiridos para operar con propiedad su televisor de plasma HITACHI.

Complete su tarjeta de garantía y envíela por correo a HITACHI. Esto le permitirá a HITACHI notificarlo rápidamente en el caso improbable de que se descubra un problema de seguridad en el modelo de su televisor.

Siga todas las advertencias e instrucciones marcadas en este televisor de plasma.

PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

AVISO: PARA REDUCIR EL RIESGO DE DESCARGA ELECTRICA, NO RETIRE LA CUBIERTA NI EL PANEL POSTERIOR. EN EL INTERIOR DEL APARATO NO EXISTEN PARTES QUE DEBAN SER REPARADAS POR EL USUARIO. SOLICITE SERVICIO O REPARACIÓN A PERSONAL CALIFICADO.

El símbolo del rayo dentro de un triángulo equilátero tiene por finalidad alertar al usuario acerca de la presencia de voltaje peligroso (sin aislamiento) en el interior del producto, que puede tener la intensidad suficiente como para considerar un riesgo de descarga eléctrica.

El signo de exclamación dentro de un triángulo equilátero tiene por finalidad alertar al usuario de instrucciones importantes de operación y mantenimiento (servicio) en la literatura que acompaña a este aparato.

LEA ANTES DE HACER FUNCIONAR EL EQUIPO

Siga todas las advertencias e instrucciones indicadas en este televisor de plasma.

1. Lea estas instrucciones.
2. Conserve las instrucciones.
3. Tomar en cuenta todos los avisos.
4. Siga todas las instrucciones.

5. No utilice este aparato cerca del agua.

6. Limpie el equipo con un paño seco.

7. No bloquee las rendijas de ventilación. Instale el equipo según las instrucciones del fabricante.

8. No lo instale cerca de fuentes de calor, como radiadores, registros de calor, hornos o demás aparatos (incluidos amplificadores) que produzcan calor.

9. No altere la función de seguridad de la clavija de tipo conexión a tierra. La clavija de tipo conexión a tierra tiene dos terminales y una tercera terminal de conexión a tierra. La tercera terminal se incluye para su seguridad. Si la clavija suministrada no encaja en la toma, póngase en contacto con un electricista para que cambie el receptáculo (enchufe).

10. Proteja el cable de alimentación para que no se pise ni esté retorcido, especialmente en las clavijas, los receptáculos y el punto por el que sale del aparato.

11. Utilice únicamente los accesorios especificados por el fabricante.

12. Utilizamente el carro, mueble, tripie, soporte o mesa especificado por el fabricante o de venta con el aparato. Si utiliza un carro, tenga cuidado al mover el aparato para evitar que se caiga y provoque daños personales.

13. Desconecte el equipo durante tormentas eléctricas o cuando no lo vaya a utilizar durante periodos prolongados.

14. Para tareas de mantenimiento, diríjase a personal calificado. Será necesario recurrir a tareas de mantenimiento si el aparato sufre daños de cualquier tipo, si el cable de alimentación o la clavija están dañados, si ha caído líquido u otros objetos en el aparato o si éste ha sido expuesto a la lluvia o humedad, si no funciona con normalidad o se ha caído.

15. Los televisores están diseñados para cumplir con los estándares de seguridad recomendados para inclinación y estabilidad. No aplique fuerza excesiva a la parte superior o frontal de gabinete que pudiera hacer que el televisor se caiga causando daño del producto y/o daño personal.

16. Siga las instrucciones de montaje en la pared, estante o techo según lo recomendado por el fabricante.

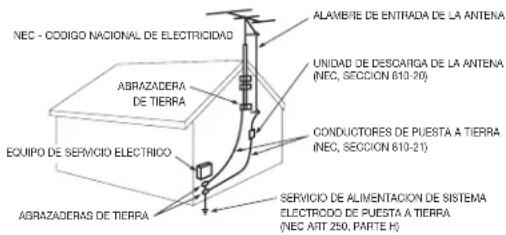

17. Una antena exterior no deberá ser instalada en la cercanía de líneas de alimentación externas ni de otros circuitos de iluminación eléctrica.

18. Si se conecta una antena externa ó sistema de cable a la unidad, cerciórese de que el sistema de antena ó cable está conectado a tierra para darle protección contra sobretensión y acumulación de carga estática. La Sección 810 del Código Nacional de Electricidad, ANSI/NFPA 70-1984, proporciona información con respecto a como poner a tierra el mástil apropiadamente y la estructura de sostenimiento, al poner a tierra el alambre de entrada a una unidad de descarga de la antena, tamaño de los conectores para poner a tierra, localidad de la unidad de descarga de antena, conexión de los electrodos a tierra y los requisitos para el electrodo que pone a tierra.

Nota para el instalador del sistema CATV. Este recordatorio se provee para llamar la atención del instalador de sistema CATV hacia el Artículo 820-44 de la NEC que brinda guías para una puesta a tierra apropiada y en particular, especifica que la tierra del cable debe conectarse al sistema de tierra del edificio, tan próximo a la entrada de cable como sea más práctico.

Instrucciones Importantes de Seguridad

Fuente de energía

Este televisor de plasma esta diseñado para operar con corriente CA, 120 voltios 60 Hz. Inserte el cable de electricidad en un tomacorriente de 120 voltios a 60 Hz. El cable se utiliza como dispositivo de desconexión y continua estando disponible.

Para impedir descarga eléctrica, no utilice la clavija (polarizada) del televisor de plasma con una extensión, receptáculo u otro enchufe a menos que los terminales y el terminal de tierra puedan insertarse completamente para evitar que la terminal este expuesta.

Nunca conecte el televisor de plasma a 50 Hz, corriente directa o cualquier otro voltaje que no sea el especificado.

Precaución

Nunca quite la tapa trasera del televisor de plasma ya que puede exponerlo a voltajes muy altos y a otros peligros. Si el televisor no funciona en forma apropiada, desenchufe el televisor de plasma y llame a su distribuidor

o centro de servicio autorizado.

Precaución

Ajuste solamente los controles que se incluyen en las instrucciones, ya que cambios inapropiados o modificaciones que no estén expresamente aprobadas por HITACHI podrían anular la garantía.

Advertencia

• Para reducir el riesgo de fuego o shock eléctrico, no exponga el aparato a lluvia o humedad.
• El televisor de plasma no se debe exponer a filtrado o salpicado de líquidos y a objetos con líquidos, tales como floreros que no se deben colocar sobre el televisor.
• Este aparato se debe conectar a la red de electricidad con una conexión de protección a tierra.

Visión pública de material con derechos de autor

La visión pública de programas transmitidos por estaciones de televisión o compañías de cable, así como programas de otras fuentes, puede requerir autorización previa del difusor o propietario del material de programa de video.

Este producto incorpora la tecnología de protección de derechos de autor, que está protegida por demandas de métodos de ciertas patentes de EE.UU. y otros derechos de propiedad intelectual pertenecientes a Macrovision Corporation y otros propietarios de derechos. El uso de la tecnología de protección con derechos de autor debe ser autorizada por Macrovision Corporation, y está autorizada sólo para uso en el hogar y otros usos limitados al consumidor a menos que Macrovision autorice lo contrario. Está prohibida la ingeniería inversa o el desmontaje.

Nota

Este televisor digital es capaz de recibir programación básica análoga, básica digital de televisión por cable, mediante la conexión directa a un sistema de cable que provea tal programación. Se requiere una CableCARD provista por su operador de cable para ver canales digitales encriptados. Ciertos servicios de cable digital interactivos tales como video-on -demand (sobre pedido), una guía de programas mejorada del operador de cable y servicios de transmisión de datos por televisión pueden requerir el uso de un decodificador. Para mayor información llame a su compañía de cable local.

Nota

• No existen partes remplazables por el usuario dentro del televisor de plasma.

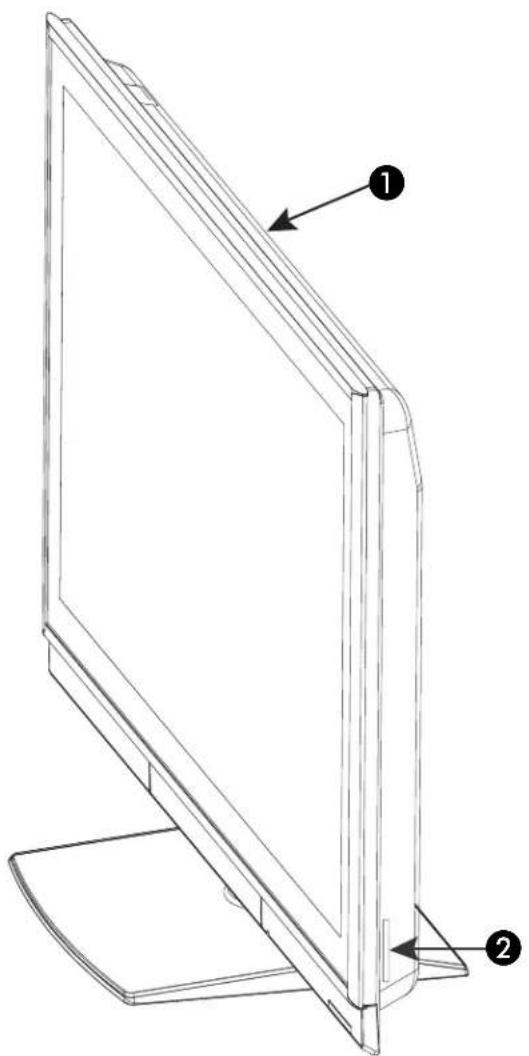

• Los números de serie y modelo se indican en la parte posterior y el lado derecho del televisor de plasma.

Prevención de daños a la pantalla

La proyección continua en pantalla de imágenes tales como videojuegos, Mercado bursatil, gráficos generados por computadora, y otros patrones fijos (sin movimiento) pueden quedar impresos en forma permanente en la pantalla de su televisor. Tales "DAÑOS A LA PANTALLA" constituyen un mal uso y NO ESTÁN CUBIERTOS por su Garantía de Fábrica Hitachi.

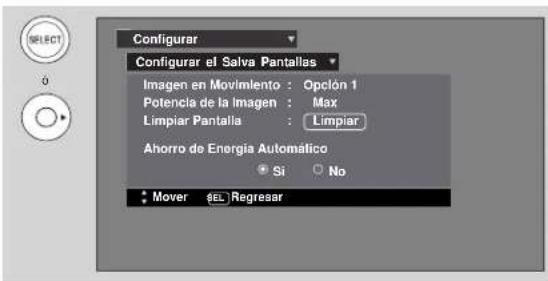

Si se dejan imágenes fijas en la pantalla por más de 2.5 minutos, la función de protección iniciará automáticamente de manera que el contraste se reduce para minimizar la retención de imagen en la pantalla de plasma.

Por favor note que esto no es un defecto sino una medida para minimizar la retención de imagen.

El contraste original se restablecerá después de desplegar imágenes en movimiento por aproximadamente 6 minutos. El contraste original puede ser restablecido rápidamente apagando y encendiendo el televisor con el control remoto o con el interruptor principal del televisor.

Aviso sobre el Plomo

Este producto contiene plomo. Deseche este producto de acuerdo a las leyes ambientales aplicables. Para información sobre reciclado y desecho del producto, contacte su agencia gubernamental local o en www.eRecycle.org (en California) a Electronic Industries Alliance en www.elae.org (en EE.UU.) o a Electronic Product Stewardship Canada en www.epsc.ca (en Canadá).

PARA MAYOR INFORMACIÓN, LLAME AL 1-800-HITACHI

Accesorios

Asegurarse de que tiene los siguientes accesorios antes de desechar el material de empaque.

① Control Remoto

② Remoto Simple

⑤ Cable de energía

③ Dos baterías tipo "AA" 1.5V

Base fija opcional (numero de parte STF0760 solamente para modelo P60X901)
CH3

4 Dos baterías tipo "AAA" 1.5V

⑧ Cable para Base Giratoria Automática

9 Sujetador de Cables

Para modelos de U.S.A.:

Para accesorios opcionales, visitar nuestro sitio de internet : www.hitachi.us/tv

PRECAUCIÓN:

La base para pared numero de parte WM07L no esta disponible.

1. El montaje en el techo no es recomendable. Montar el panel en el techo no provee la adecuada ventilación a lo electrónico ó el apropiado suporte al panel frontal de vidrio. Este televisor de plasma está diseñado para una inclinación máxima de 45° en vertical.
2. Esta base es solo para los modelos P50X901. El uso con otros aparatos no indicados puede causar inestabilidad ocasionando daños personales.
3. La base para la pared para los modelos de 50" es WM07S y para el modelo de 60" es WM07L. Favor de ver la página 97 para información importante relacionada con la base de la pared. La base es un accesorio opcional (No está incluida).

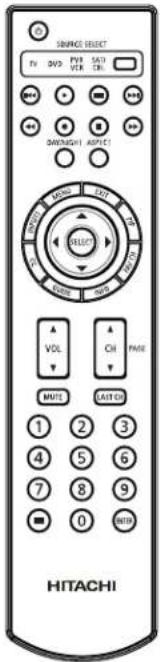

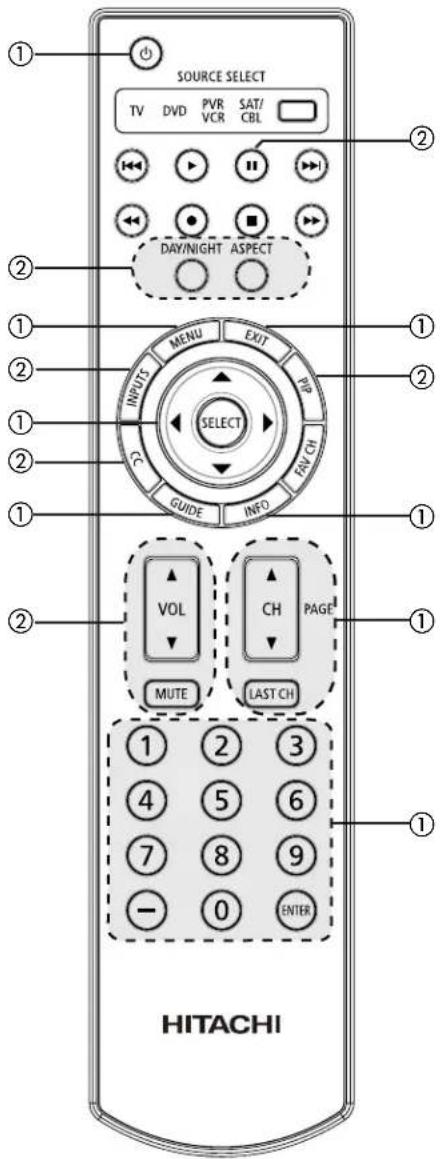

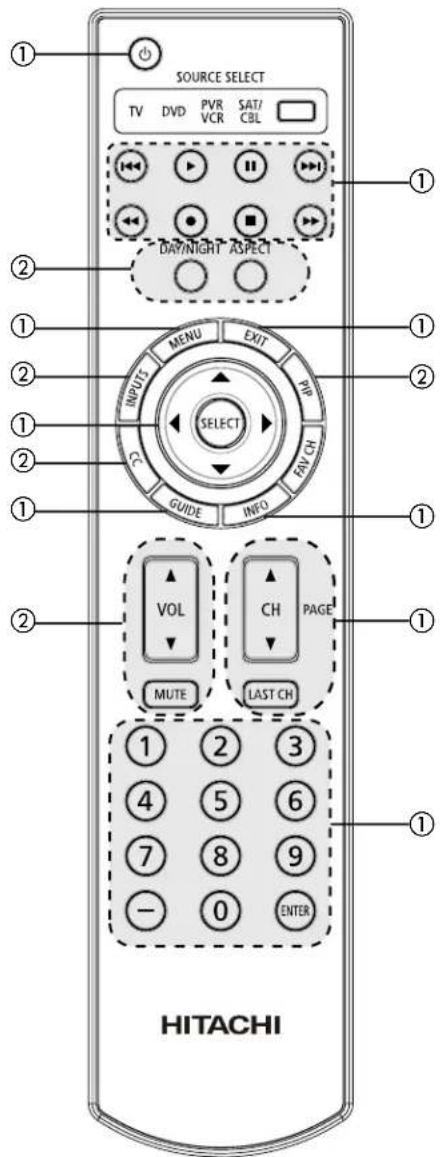

① Control Remoto CLU-4372A (No. Parte HL02402).

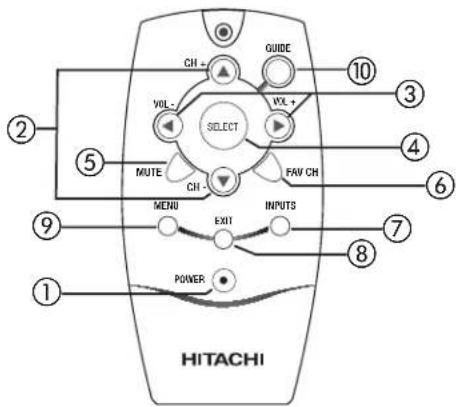

② Control Remoto Simple CLU-123S (No. Parte HL01864).
③ Dos baterías tipo "AA", 1.5V
④ Dos baterías tipo "AAA", 1.5V

⑤Cable de energía (No. Parte EV01841).
⑥Dos Cables IR Blaster (No. de Parte EY01641).
⑦Base giratoria Automática (No. Parte QJ03754, solo P50X901). Base fija opcional (numero de parte STF0760 solamente para modelo P60X901)
⑧ Cable para Base Giratoria Automática (No. de Parte EW08433, solo P50X901).
⑨ Sujetador de Cables

INSTALACIÓN Y REEMPLAZO DE LAS BATERIAS DEL CONTROL REMOTO

1. Abrir la cubierta de las baterías del control remoto presionando la pestaña para quitar la cubierta.
2. Colocar dos baterías tipo "AA" para el control remoto y dos baterías tipo "AAA" para el control remoto simple. Al remplazar las baterías, empujar hacia los resortes y luego sacarlas.
3. Coincidir las marcas de las baterias (+) y (-) con las marcas del compartimiento.
4. Insertar la parte inferior de la batería, el lado (-) neg, en el compartimiento primero, luego empujar hacia los resortes e insertar la parte superior de la batería, el lado (+) pos, en su lugar. No forzar la batería dentro del compartimiento.
5. Colocar de nuevo la cubierta.

Vista Posterior (Control Remoto)

Presionar la pestaña para quitar la cubierta.

Vista Posterior ntrol Remoto Simple)

Presionar la pestaña para quitar la cubierta.

PRECAUCIÓN : No coloque la baterias con la polaridad '+' y '-' invertidas esto puede causar que las baterías se derramen dentro del compartimiento.

Cómo colocar su nuevo televisor de plasma HITACHI

Como tomar medidas para evitar que el televisor de plasma se incline e impedir posibles daños, es importante montar la unidad en una superficie estable y lisa.

Asegurando a una pared

1. Usando cable metálico (Dos puntos) sujetar el televisor con los tornillos de agarre en la parte posterior del Televisor como se muestra.

1. Mantenga el televisor de plasma a 4 pulgadas (10 cm) de la pared excepto cuando lo monta usando un soporte de montaje a la pared.
2. Asegure el televisor a la pared como se muestra en la fig.

(a) Base Giratoria SIN USARLA

(b) Base Giratoria USANDOLA

* Favor de ajustar la longitud del cable para evitar que la TV toque la pared al girarla (Solo P50X901).

NOTAS:1. No bloquee los ranuras de ventilación del televisor de plasma. El bloqueo de agujeros de ventilación podría causar fuego o defectos.

1. En caso de un sintoma anormal, desenchufe el cable de CA.
2. Si compró el soporte de montaje a la pared, solicite un instalador profesional. No lo instale por su cuenta.
3. Instale la unidad en un área apropiada donde no se exponga a nadie al peligro de golpearse (por ejemplo, manos cabeza o cara) contra el borde de la unidad y causar daño personal.
4. Si la opción de la base giratoria no se usara, el televisor de Plasma debe asegurarse a la pared como en la fig.(a).
5. Si la opción de la base giratoria se usa, el televisor de Plasma debe asegurarse a la pared como en la fig. (b).

Precaución al mover la unidad principal

Como este producto es pesado, para moverlo, se requieren dos personas para transportarlo con seguridad. Cada vez que se mueva la unidad debe levantarse hacia adelante usando la parte superior y la base a ambos lados del televisor para lograr estabilidad. Cuando mueva el televisor, levante de las agarraderas que sostienen la estructura luego tomar de la parte superior como se muestra :

50"

60"

ANTENA

A menos que su televisor de plasma esté conectado a un sistema de televisión por cable o a un sistema de antena externa, se recomienda una buena antena de televisión color para mejor rendimiento. Sin embargo, si se encuentra en un área con señal excepcionalmente buena sin interferencia y sin fantasmas en la imagen, una antena interior puede ser suficiente.

UBICACIÓN

Seleccione un área donde la iluminación interior o la luz solar no se diriján directamente sobre la pantalla. También asegúrese de que la ubicación seleccionada permite un flujo libre de aire hacia y desde la tapa posterior del equipo. Para evitar el aumento de temperatura interna, mantenga un espacio de 4 pulgadas (10 cm) desde los lados y la parte posterior del televisor, y 30 cm (12 pulgadas) desde la parte superior del televisor a la pared. Para evitar deformaciones del gabinete, cambios en el color del gabinete y mayor oportunidad de falla en el equipo, no coloque el televisor donde las temperaturas puedan volverse excesivamente cálidas por ejemplo, a la luz solar o cerca de un calefactor, etc.

CONEXIÓN DE CABLE PARA BASE GIRATORIA (SOLO MODELO P50X901)

Conecte un extremo del cable al conector "SWIVEL" de la parte posterior del televisor de plasma. Conecte el otro extremo del cable al conector en la base giratoria. Para ver información más a detalle, por favor vea la instrucción de instalación en la página siguiente.

ANGULO DE ROTACIÓN

El máximo angulo de rotación es 30° (Izq. y Der.). No colocar objetos en el paso del televisor al usar la base giratoria.

Cómo colocar su nuevo televisor de plasma Hitachi

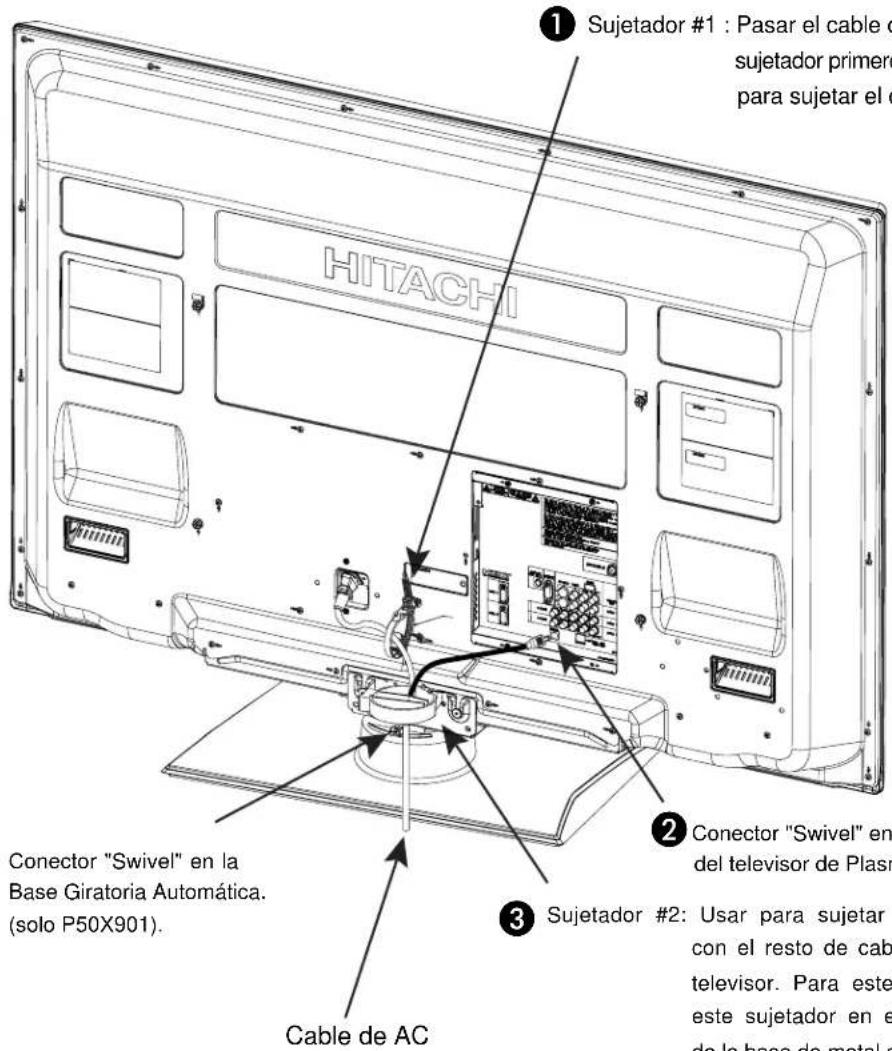

INSTRUCCIÓN DE COMO COLOCAR EL CABLE DE AC Y EL CABLE DE LA BASE GIRATORIA

El cable de AC y el cable de la base giratoria (solo P50X901) que vienen incluídos en su nuevo Televisor de Plasma necesitan ser ensamblados correctamente para evitar que se desconecte al girar el Televisor con su base. En el televisor existen 2 sujetadores de plástico localizados en la parte posterior del Televisor para sujetar el cable de AC y el cable de la base giratoria. Favor de seguir las siguientes intrucciones.

① Pasar el cable de AC a través del sujetador #1 y conectarlo al televisor. Jalar el extremo del sujetador para sujetar el cable de AC con el televisor.
② Conecte un extremo del cable de la base giratoria al conector "SWIVEL" de la parte posterior del televisor de plasma. Conecte el otro extremo del cable al conector en la base giratoria (solo P50X901).
3 Los cables de señal, el cable de AC y para la base giratoria pueden ser sujetados con el sujetador #2 (incluido en la bolsa de accesorios).

1 Sujetador #1 : Pasar el cable de AC a través de este sujetador primero; luego jalar el extremo para sujetar el cable al televisor.

② Conector "Swivel" en la parte posterior del televisor de Plasma (solo P50X901).

3 Sujetador #2: Usar para sujetar el cable de AC con el resto de cables usados en el televisor. Para este modelo insertar este sujetador en el agujero central de la base de metal como se muestra.

Cómo colocar su nuevo televisor de plasma Hitachi

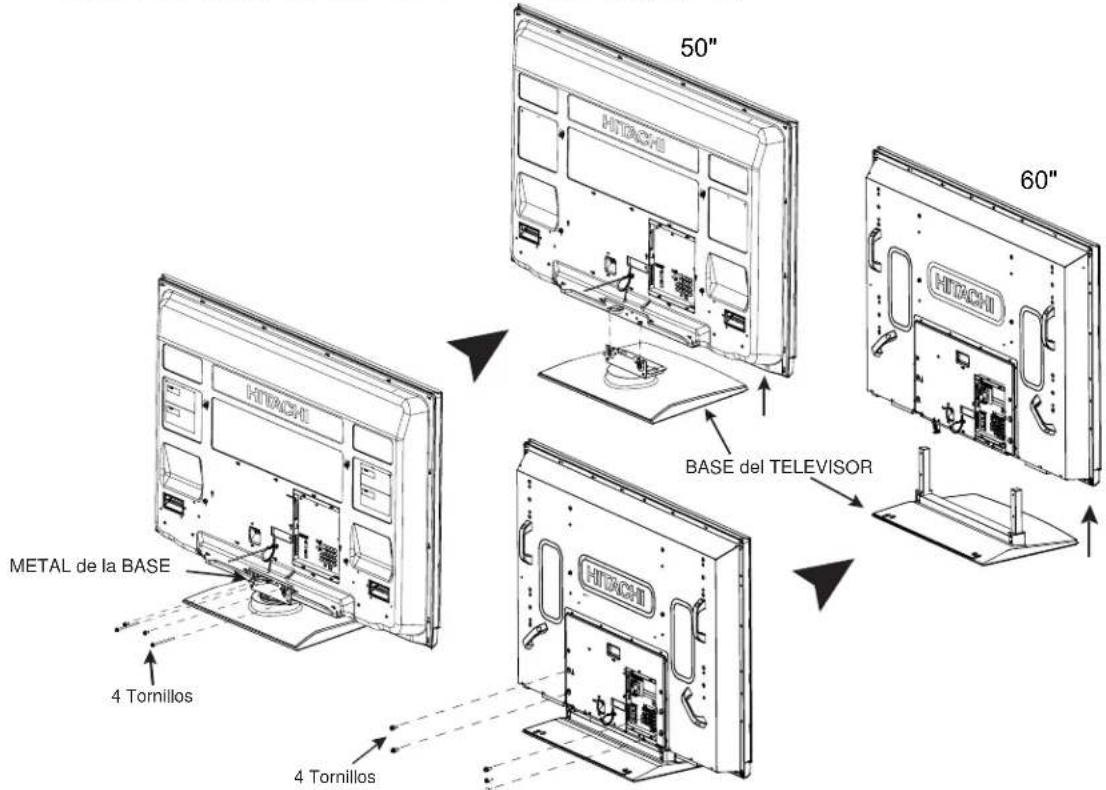

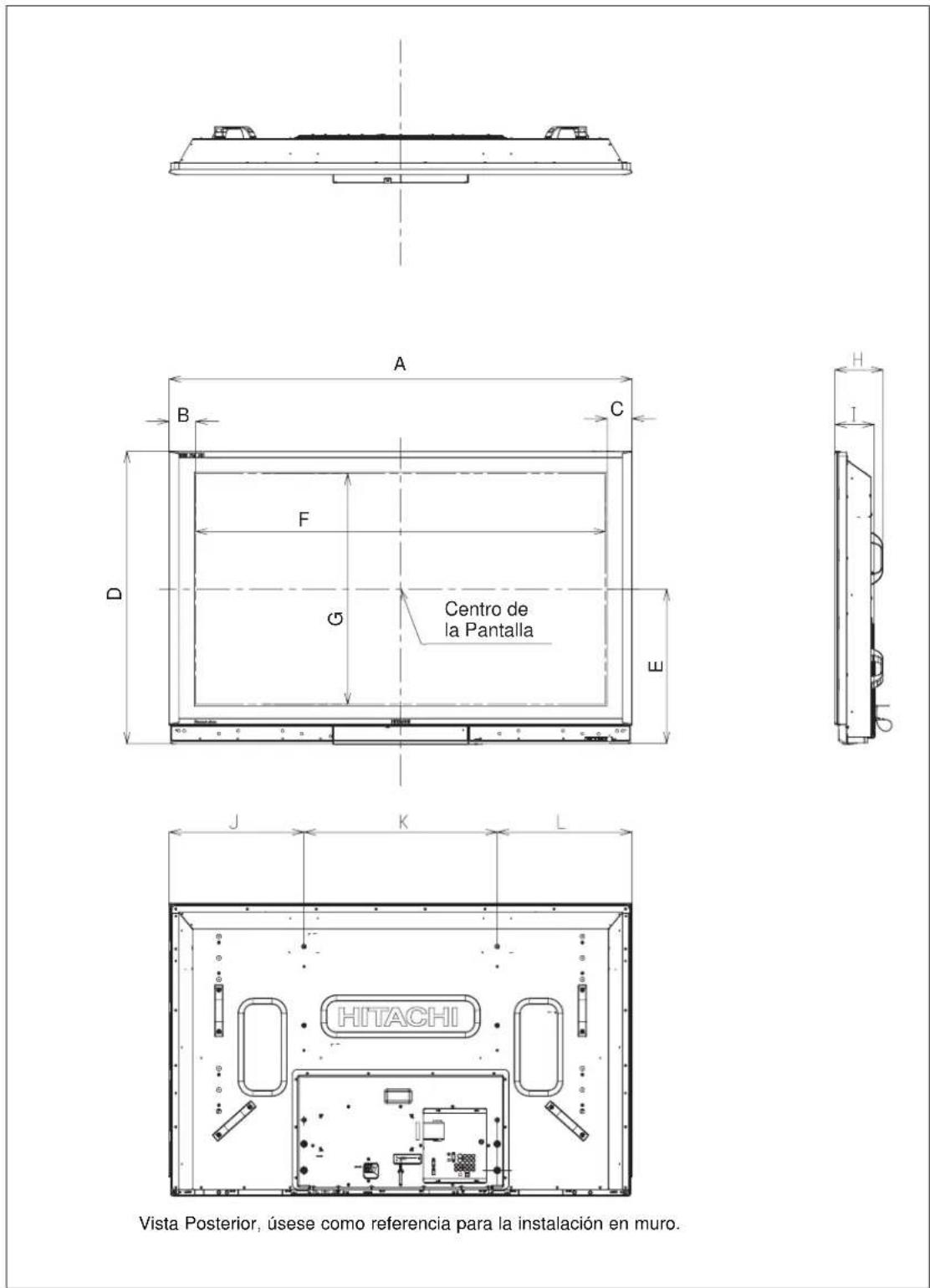

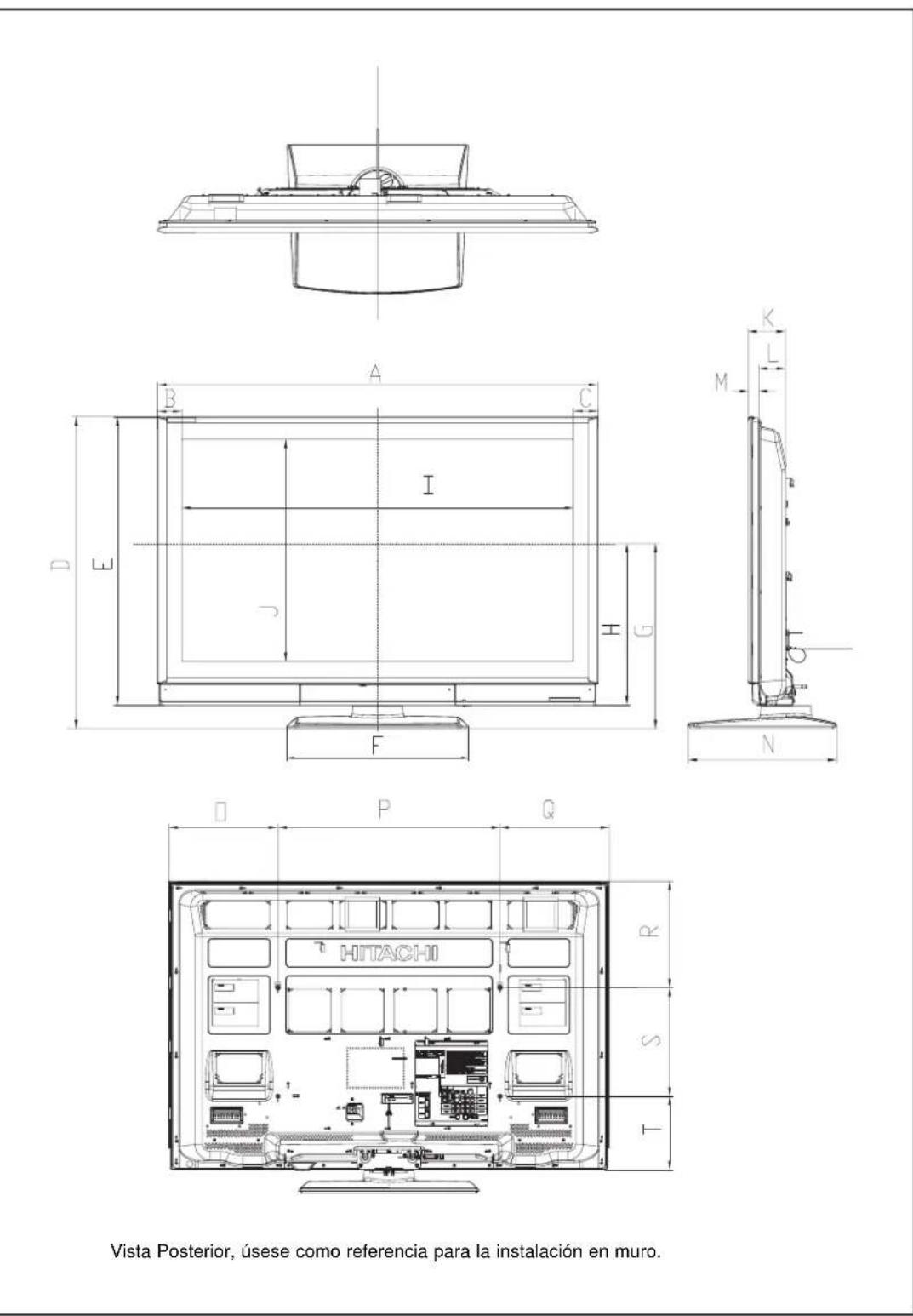

CONFIGURACIÓN PARA MONTAJE EN LA PARED PARA MODELOS P50X901 y P60X901

PASO (1) :

Localizar el metal de la BASE (50") ó POSTE de metal(60") en la parte posterior del televisor. Este metal es usado para sostener el televisor y la base; se tienen que quitar 4 tornillos de la BASE para separar el televisor de la base.

POSTE DE METAL

PASO (2):

Quitar los 4 tornillos de la BASE ó POSTE de metal del Televisor, ahora la BASE puede ser separada del Televisor. Para dimensiones del ensamble en la PARED referirse a la página 176 y 177.

Para el Modelo P50X901

PRECAUCIÓN - Este televisor de Plasma solo puede usar la base para la pared WM07S de Hitachi. Al usar otra base puede causar inestabilidad en el televisor provocando posibles heridas personales.

Para el Modelo P60X901

PRECAUCIÓN - Este televisor de Plasma solo puede usar la base para la pared WM07L de Hitachi. Al usar otra base puede causar inestabilidad en el televisor provocando posibles heridas personales.

NOTA: Use la base para pared (WALL MOUNT) para el Televisor de Plasma de acuerdo al tamaño. Visite nuestro sitio de internet: www.hitachi.us/tv para accesorios de su Televisor.

Cómo configurar su nuevo televisor de plasma Hitachi

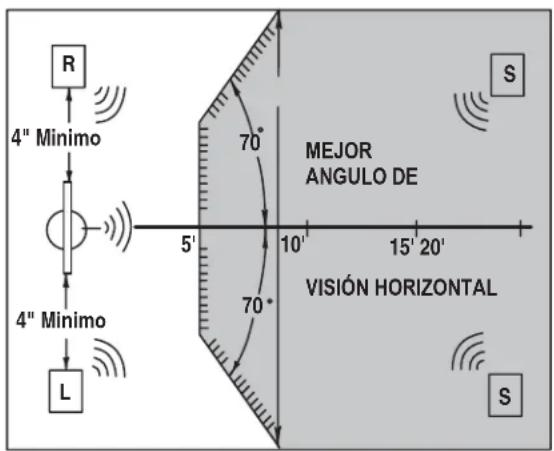

VISIÓN

La mejor posición para ver la imagen es en frente del televisor y de 10 a 18 pies lejos de la pantalla.

Durante las horas del día, las reflexiones o reflejos de luz externa pueden aparecer en la pantalla. Si esto sucede, pueden ser usadas cortinas para reducir el reflejo o la TV puede cambiarse de lugar en el cuarto.

Si el audio del televisor es conectado a las bocinas de un sistema de alta fidelidad (Hi-Fi), la mejor calidad de audio se obtendrá al colocar las bocinas equidistantes a los lados del receptor y los más cerca posible a la altura del centro de la imagen. Para una mejor separación de audio(stereo), coloque las bocinas por lo menos 4 pies de los lados del Televisor, coloque las bocinas traseras (surround speakers) a lado o detrás del angulo de vision. Diferencias en tamaño de los cuartos y ambientes acústicos requiren alguna experimentación con la colocacion de las bocinas para una mejor calidad de audio.

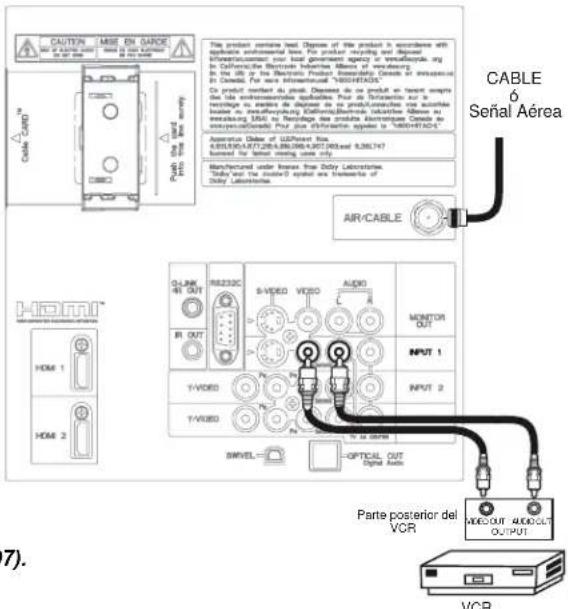

CONEXIONES DE ANTENA EN EL PANEL POSTERIOR

Al usar un sistema de cable coaxial 75-Ohm, conectar el cable coaxial de señal CATV a la terminal AIR/CABLE (75-Ohm). O si tiene una antena, conectar al cable coaxial a la misma terminal AIR/CABLE.

VHF (300-Ohm) antenna/UHF antenna

Al usar un cable plano de 300-Ohm de una antena externa, conectar los cables de la antena VHF ó UHF a los tornillos del adaptador VHF ó UHF. Insertar el adaptador a la terminal de antena en el TV.

Al usar ambas antenas VHF y UHF conectadas

Usar un mezclador de cable/antena opcional conectado a la terminal de antena, y conectar los cables al mezclador. Consultar con su distribuidor o centro de servicio por los mezcladores de antena.

NOTA: Al conectar un cable plano de 300-Ohm puede causar interferencia. Usar un cable coaxial de 75-Ohm es más recomendable.

Cómo colocar su nuevo televisor de plasma Hitachi

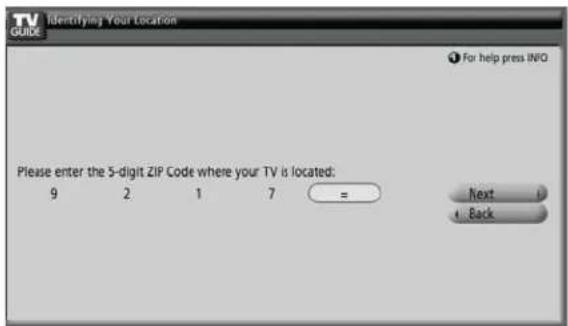

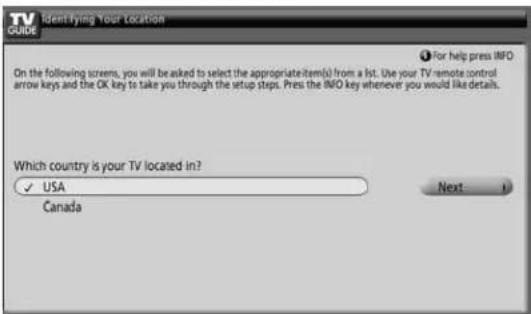

Guía de Configuración del TV

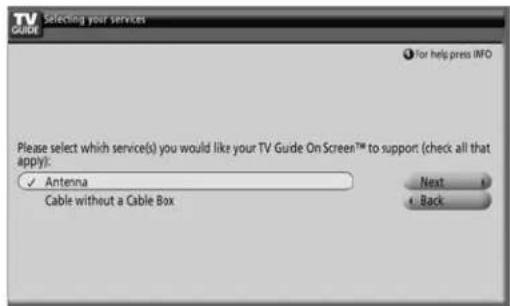

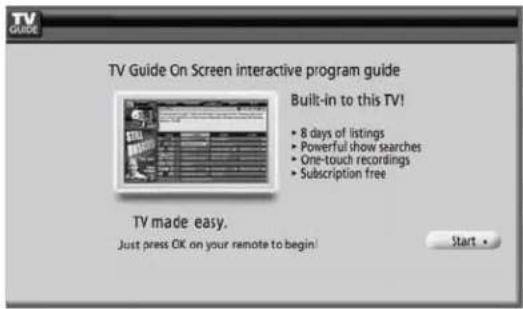

Este televisor tiene una opción llamada TV Guide On Screen™ la cual tiene la capacidad de mostrar una lista de la programación y canales disponibles en su localidad. La información para la guía es transmitida en diferentes canales de localidades diferentes.

Usar esta Guía de Configuración del TV para ayudar a la opción TV Guide On Screen™ a encontrar canales con la información de programas en su localidad.

La Guía de Configuración del TV inicia automáticamente la primera vez que se enciende el televisor.

Notas:

1. Si usted ve esta información al encender el Televisor por primera vez y aún no conecta sus equipos externos y cables a su televisor, apagar su televisor, desconectar conectar el cable de energía y conectar sus equipos y cables de acuerdo a las conexiones que aplican en la sección "Uso por primera vez" de esta guía de operación.
2. Luego de realizar la operación de la Guía de Configuración, esta página no aparecerá de nuevo. Para modificar ó agregar los canales disponibles en su localidad referir a la opción de Auto programar canales en la pag.147.

Si está es la primera vez que enciende su televisor y la Guía de Configuración del TV aparece en pantalla, inicie eligiendo Si ó No en la parte superior de la guía.

1. Usar el CURSOR ▶ para elegir Si ó No y presionar el botón SELECT en el control remoto.

Si elige Si continuar con el paso 2.
Si eligio No, presionar el botón EXIT en el control remoto y la Configuración del TV Guide ON Screen aparecerá (referirse a la pag. 144).
2. Presionar el CURSOR ▼ para continuar a la siguiente ventana para elegir la fuente ú origen de la señal.

Origen :

Aérea

Favor de conectar la antena ó cable a la entrada nombrada "aérea/cable".

1. Presionar el CURSOR ▶ para elegir Aérea, Cable(1) ó Cable(2).

2. Presionar el CURSOR ▼ para cambiar a la sig. ventana para iniciar la opción de Auto Programar Canales.

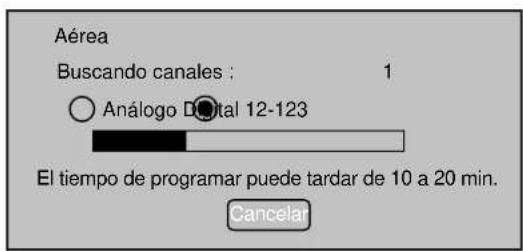

Auto Programar Canales:: Inicial

1. Presionar el botón SELECT en el control remoto para iniciar la búsqueda de canales.

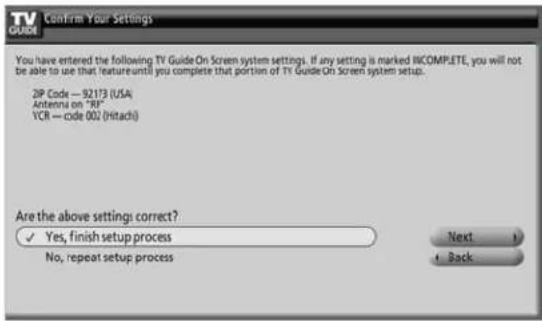

Al terminar el Autoprogramar canales la configuración TV Guide On Screen™ aparecerá (ver pag. 144).

La mayoría de las conexiones de audio/video entre equipos puede hacerse con cables blindados de audio y video que tienen conectores RCA. Para una mejor calidad, los cables de video deben ser coaxiales blindados de 75-Ohm. Los cables pueden ser comprados en la mayoría de las tiendas que vendan productos de audio/video. Enseguida unas ilustraciones y nombres de conectores. Antes de comprar cualquier cable, asegúrese de los tipos de conectores de salida y entrada requeridos por los diferentes tipos de equipos y el largo de cada cable.

Cable plano 300-Ohm doble hilo

Este cable de antena externa debe ser conectado a un adaptador de antena (300-Ohm a 75-Ohm).

Cable Phono ó RCA

Usado en todos los cables de video y audio estándar los cuales conectan las entradas y salidas localizados en la parte posterior y panel de control frontal del televisor.

Para conectar señales de RF (antena ó cable TV) a la terminal de antena en el televisor.

Cable S-Video (Super Video)

Este conector es usado en videocámaras, VCRs y reproductores de laser con la opción S-Video en lugar del cable de video estándar para producir una imagen de alta calidad.

Cable Óptico

Este cable es usado para conectar a un amplificador de audio con entrada de Audio Optica. Usar este cable para la mejor calidad de sonido.

Cable HDMI

Este cable es usado para conectar sus equipos externos como Set-Top-Boxes ó reproductores de DVD equipados con salida HDMI conectada a la entrada HDMI del Televisor.

Cable Estéreo (Terminal audifono 3.8mm a 3.5mm)

Usado en todos los cables de audio y video estándar que conectan las entradas y salidas localizadas en la parte posterior o en el panel de control frontal del televisor.

Cable de la Base Giratoria Automática (Incluído)

(Solo modelo P50X901)

Este cable se usa para conectar la base giratoria automática al panel posterior del Televisor de plasma.

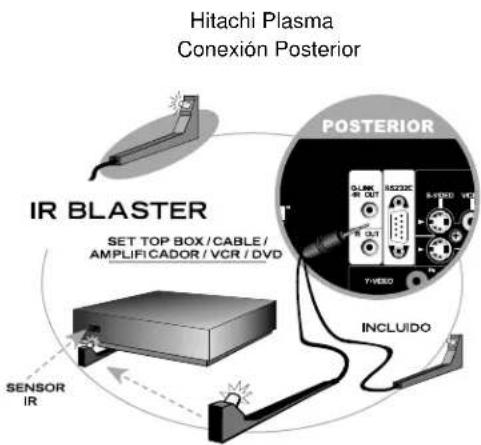

Cable de IR Blaster (Incluido)

Conectar el cable IR blaster a la salida IR de su televisor de Plasma al usar la opción AV Net, IR Passthru o G-LINK™. Debe colocar el cable IR Blaster en frente del receptor IR del equipo, ya sea del receptor de cable ó VCR o cualquier otro equipo externo soportado.

Guía Rápida para las Funciones del Control Remoto

Además de controlar todas la funciones de su Telesvisor de Plasma Hitachi, el nuevo control remoto es diseñado para operar diferente tipos de equipos, tales como, reproductores de DVD, CBL (Cajas de Cable), set-top-boxes, receptores de satélite, y VCRs. El control remoto debe ser programado para controlar el equipo deseado. Ver páginas 116-133 para una completa descripción de todas las opciones y como programar el Control Remoto.

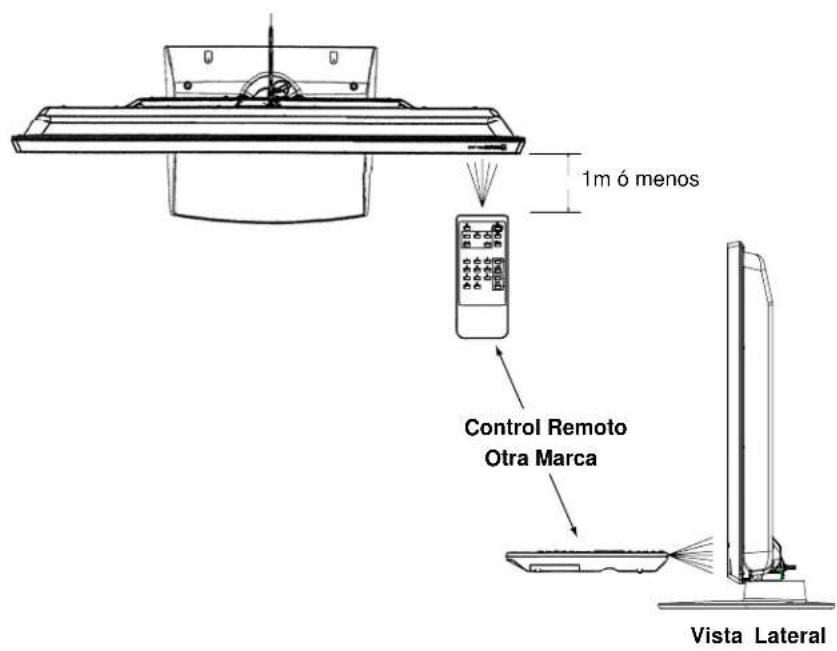

NOTAS : 1. El sensor de control remoto del TV está localizado en la parte inferior derecha de la pantalla. para controlar las funciones del TV, Apunte el control remoto directamente al sensor de control remoto para mejor resultado.

1. El código de la VCR está incluido en el modo de PVR.

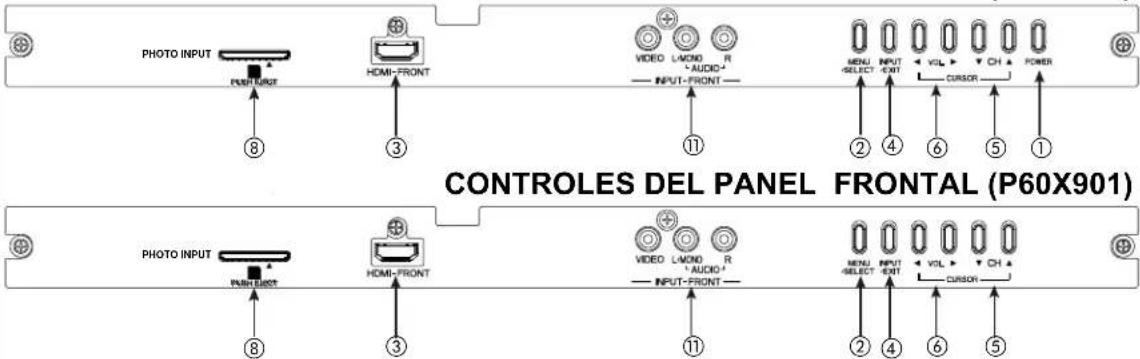

Controles del Panel Frontal

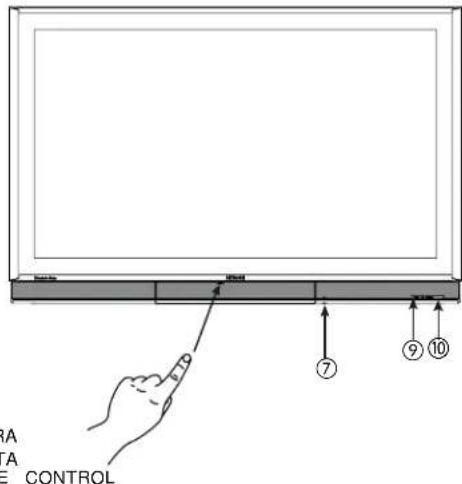

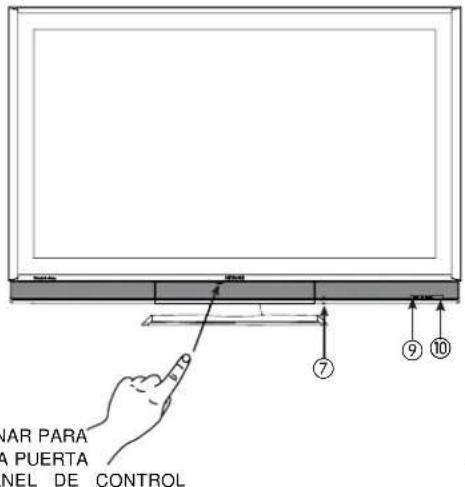

VISTA FRONTAL (P50X901)

VISTA FRONTAL (P60X901)

CONTROLES DEL PANEL FRONTAL (P50X901)

①Botón Frontal de Encendido (POWER)

Presionar este botón para encender ó apagar el Televisor de Plasma. También puede ser encendido ó apagado con el control remoto. El switch principal tiene que estar en modo de espera (stand-by).

②Botón MENU/SELECT

Este botón permite entrar al MENU, haciendo posible configurar las opciones del Televisor a su preferencia sin usar el control remoto. Este botón también sirve como el botón SELECT al estar en modo de MENU.

③ HDMI-FRONT (Frontal)

Usar esta entrada HDMI para equipos externos como Set-Top-Boxes ó DVD equipados con conexión de salida HDMI (ver página 106 para referencia).

④Botón de entradas y salir INPUT/EXIT

Presionar este botón para accesar a las entradas. Presionar de nuevo para salir del modo de MENU.

⑤Selector de Canales

Presionar estos botones hasta que el canal deseado aparezca en la esquina superior derecha de la imagen. Estos botones también sirven como los cursores (▼) abajo y arriba (▲) al estar en el MENU.

⑥Nivel de VOLUMEN

Presionar estos botones para ajustar el nivel de sonido. El nivel de volumen será desplegado en la imagen. Estos botones también sirven como los cursores (◀) izq. y derecha (▶) al estar en el MENU.

⑦Botón de Encendido Principal (MAIN POWER) del Televisor (Solo P50X901)

Este botón es para la energía principal del TV, y debe ser encendido o apagado manualmente. Se recomienda dejar activado el "Botón Principal" en la condición de espera (Indicador en Rojo).

Para el modelo P60X901 este no es el botón de encendido principal sino el botón de encendido, para la operación de encendido principal usted debe desconectar el cable de energía del televisor o de la pared. Después de presionar el botón de encendido, su función no estará disponible por un período de tiempo hasta que aparezca en la pantalla del televisor.

El botón principal está localizado en la parte inferior del Televisor, bajo la marca que indica "①".

(Solo P60X901)

El botón de encendido está bajo la marca " ⏻ I ".

NOTA: Al estar el botón "MAIN POWER" apagado (OFF) ó el Televisor está desconectado, el reloj se detendrá y eventualmente se restablecerá.

Controles del Panel Frontal

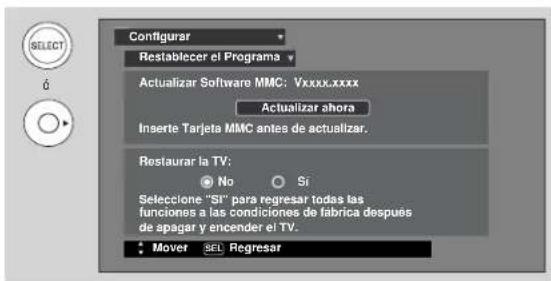

⑧ Tarjeta de Actualización de Software (Upgrade Card)

Está opción es para mejoras futuras de software. Hitachi le notificará si una actualización de software es requerida a su Televisor. Para poder recibir una notificación por escrito, favor de llenar y enviar la tarjeta de garantía.

⑧ Entrada de Fotos (SD CARD PHOTO INPUT)

Está entrada también sirve para ver fotografías tomadas con una camara digital, solo insertar la tarjeta tipo SD en la ranura para ver sus fotos.

⑨ Luz Indicadora de Encendido (POWER LED)

Para encender el Televisor, presionar el switch principal localizado en la esquina inferior derecha del TV. Un luz indicadora roja se encenderá en la esquina inferior derecha del marco del Televisor. El Televisor de Plasma esta listo para la operación del control remoto ON/OFF.

Luz Indicadora	Estado Operación
Off*	OFF.	Al estar el switch principal apagado (Off).
Enciende Rojo	OFF.(Stand-by) encendido (ON).	Al estar el switch principal del Televisor
Enciende Azul	On	Switch Principal encendido ON; se ve imagen.
Enciende Naranja	Off(Ahorro de energía)	Switch Principal encendido ON ; pero sin señal de entrada excepto antena (sin señal de sincronía).
Parpadea Azul	On	Al recibir señal del Control remotocada vez que se presione una tecla.

* El interruptor de encendido principal aplica solo para el modelo P50X901; por lo tanto para el modelo P60X901, la condición de la luz indicadora en estado apagado (OFF), significa que el cable de energía AC está desconectado.

⑩ Sensor de CONTROL REMOTO (R/C)

Apuntar su control remoto en está area al elegir canales, ajustando volumen, etc.

⑩ Sensor del AV Net

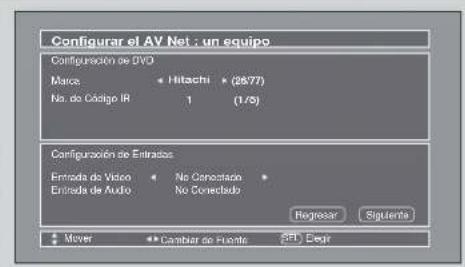

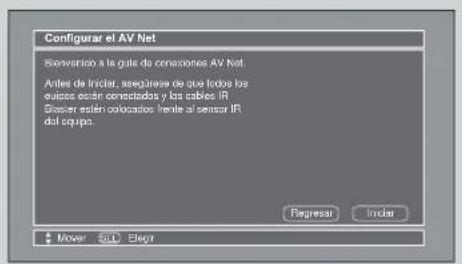

Apuntar su control remoto en está area al utilizar la Guía del AV Net en modo de captura.

⑪ Terminales de Entrada Frontal (INPUT-FRONT)

Está entrada provee terminales de video compuesto para conectar equipo con está capacidad, tales como reproductores de DVD ó Videocamaras.

NOTAS: 1. El Televisor de Plasma HITACHI podrá aparentar estar apagado (Indicador Naranja) si no hay señal de entrada en ENTRADA : 1, 2, 3, FRONTAL y HDMI 1,2 y FRONTAL. Verificar la luz indicadora para asegurarse de que el TV está apagado ó está en modo de espera (Stand-by) (Indicador Rojo) al no estar en uso el Televisor.

1. El Control Remoto no puede encender o apagar el Switch Principal del Televisor.

Conexiones del Panel Posterior

①Entrada de Antena

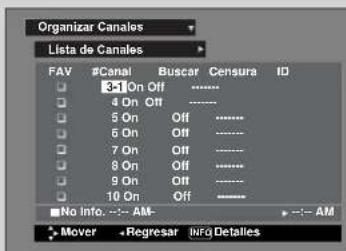

Para cambiar entre la señal Cable y Aérea, ir a la opción de Organizar Canales (Channel Manager) para cambiar el tipo de señal CABLE ó Aérea.

②Entradas de Audio/Video 1, 2 y 3

Al usar el botón INPUTS, los CURSORES (▲ y ▼), y el botón SELECT ó el CURSOR derecho ▶ del control remoto, se puede elegir cada entrada de video. Usar las entradas de audio y video para conectar equipos externos, tales VCRs, video cámaras, reproductores de DVD, etc. (Si tiene sonido monoaural, insertar el cable de audio en la terminal izquierda de audio).

③Salida de MONITOR y Salida de Audio

Estas terminales proveen audio fijo, además señales de video (Cable/Aérea ó INPUTS) las cuales son usadas para grabación. Usar la salida S-Video para una mejor calidad de video. Señal de componente en las entradas 2 y 3, y las entradas HDMI no tendrán salida de monitor.

④ Salida óptica (Audio Digital)

Esta terminal provee Salida de Audio Digital para su equipo de audio que es compatible con Dolby® Digital y PCM, tal como un amplificador de audio.

NOTA: *Fabricado bajo licencia de Dolby Laboratories. "Dolby" y el símbolo doble-D son marcas registradas de Dolby Laboratories.

⑤EntradaS-VIDEO 1

La entrada 1 provee una terminal S-VIDEO (Super Video) para conectar equipo con capacidad de salida S-VIDEO.

NOTA: 1. Se pueden usar la entradas VIDEO ó S-VIDEO para conectar en INPUT 1, pero solo una de estas entradas puede usarse a la vez. 2. La salida S-VIDEO puede usarse para grabación, solo cuando la entrada es del tipo S-VIDEO.

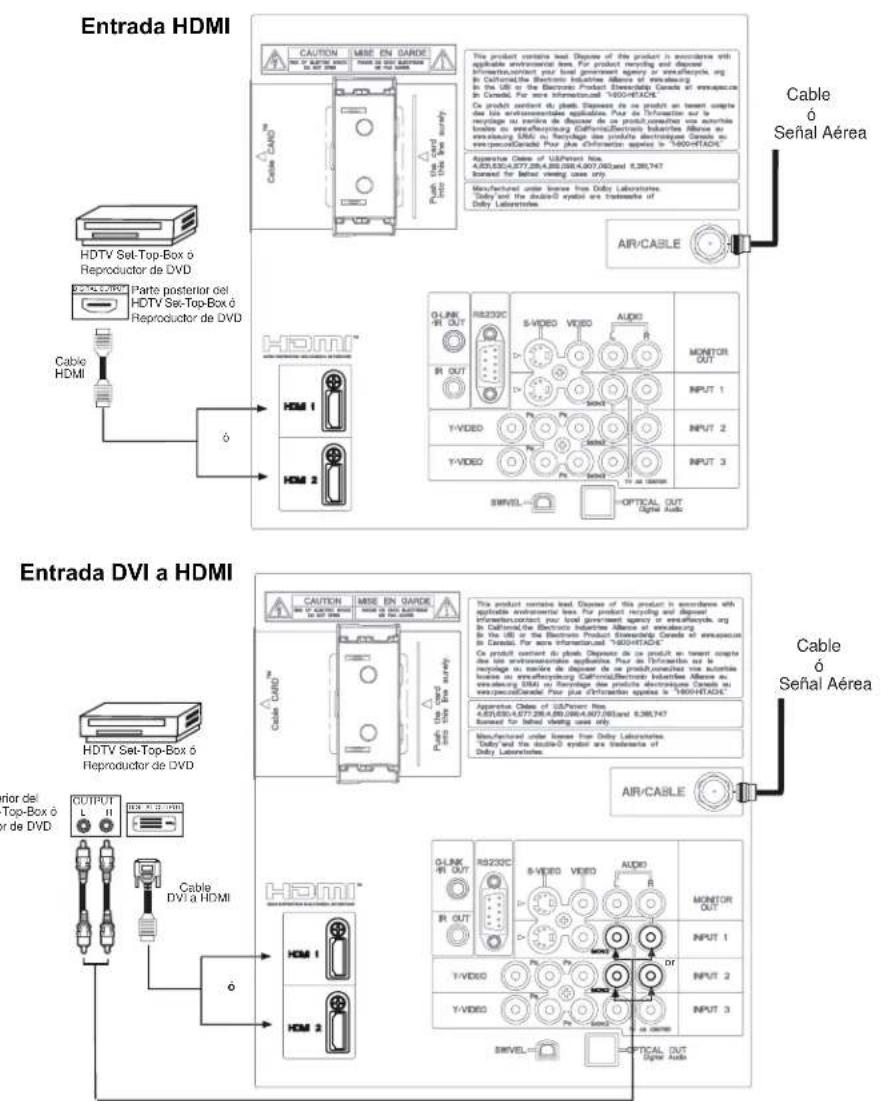

⑥ Entradas HDMI 1, 2 (High Definition Multimedia Interface)

Acerca del HDMI – HDMI es la

nueva-generación de interface digital para equipos electrónicos. El HDMI permite la segura distribución de video de alta definición sin comprimir y múltiples canales de audio en un solo cable. Porque las señales digitales de TV (DTV) permanecen en formato digital, el HDMI asegura que las imagenes de alta-definición mantengan la mas alta calidad de video desde un equipo a la pantalla de su Televisor.

Usar la entrada HDMI para conectar equipos externos tales como Set-Top-Boxes ó reproductores de DVD equipados con conexión de salida HDMI.

HDMI, el logotipo HDMI y el nombre High-Definition Multimedia Interface son marcas registradas de la compañía HDMI Licensing LLC.

NOTA: 1. La entrada HDMI no esta diseñada para usarse con computadoras personales.

1. Solo formatos DTV tales como 1080p, 1080i, 720p, 480i y 480p están disponibles para la entrada HDMI.

Las entradas 2 y 3 proveen terminales Y-PBPR para conectar equipos con esta capacidad, tales como reproductores de DVD ó Set Top Box. Se puede usar señal de video compuesto para ambas entradas.

NOTA: 1. No conectar VIDEO compuesto y S-VIDEO en la entrada INPUT 1 al mismo tiempo. S-VIDEO tiene prioridad sobre la entrada de VIDEO.

1. Las salidas por componente de su equipo pueden llamarse Y, B-Y, y R-Y. En este caso, conectar la salida por componente B-Y a la entrada PB del TV y la salida por componente R-Y a la entrada PR del televisor.
2. Las salidas por componente de su equipo pueden llamarse Y-CBCR. En este caso, conectar la salida por componente CB a la entrada PB del TV y la salida por componente CR a la entrada PR.
3. Puede ser necesario ajustar el TINTE para obtener una óptima calidad de imagen al usar la entradas Y-PBPR (ver pag. 136).
4. Para evitar faltas sobre el derecho de autor, la salida MONITOR OUT será anormal, al usar las terminales Y-PBPR y la entrada HDMI.
5. La entradas 2 y 3 (Y/VIDEO) pueden ser usadas para video compuesto y entrada de vídeo por componente.

⑧Para control Especial de AV solamente.

⑨ Salida de IR / G-LINK™

Esta terminal provee salida IR a sus equipos externos (VCR, Cable box, DVD player, etc.). Esta conexión le permitirá controlar equipos externos usando el control remoto de su Televisor de Plasma.

(Para referencia ver las páginas 114-115).

⑩ Conector para Base Giratoria Automática (Power Swivel) (solo P50X901)

Conectar desde este punto, el cable de la base giratoria automática a la terminal de la base giratoria automática.

Conexiones del Panel Posterior

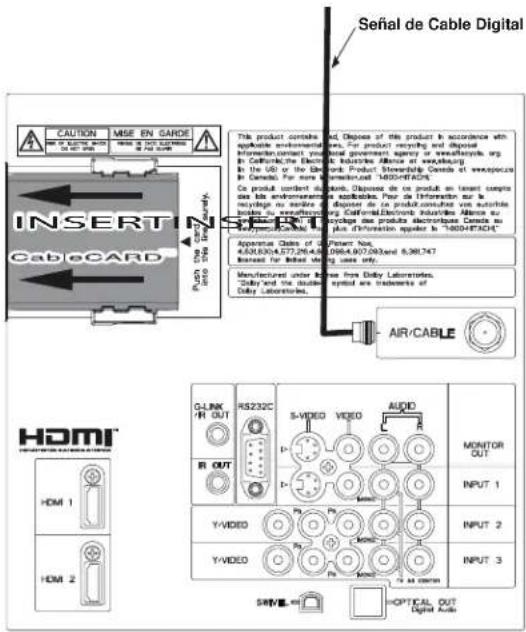

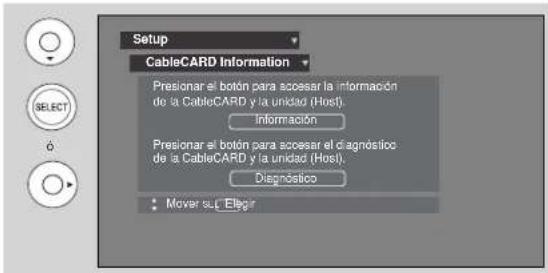

⑪ Ranura de la tarjeta de Cable (CableCARD)

Esta ranura es para la tarjeta de cable CableCARD que será provista por su compañía de cable local para obtener los canales de cable deseados. La tarjeta CableCARD le permitirá sintonizar programación digital y de alta definición encriptada. Llame a su compañía de cable local si es que este servicio está disponible antes de pedir una tarjeta de cable digital CableCARD (también conocida como Point of Deployment (POD)).

1. Conectar un cable coaxial a la terminal CABLE de las terminales posteriores del televisor.
2. Insertar la tarjeta CableCARD dentro de la ranura (la parte superior de la tarjeta debe apuntar a usted como se muestra abajo).

NOTAS: 1. Se requiere una subscripción de cable digital. 2. No insertar una tarjeta tipo PCMCIA dentro de la ranura de la tarjeta de cable (CableCARD).

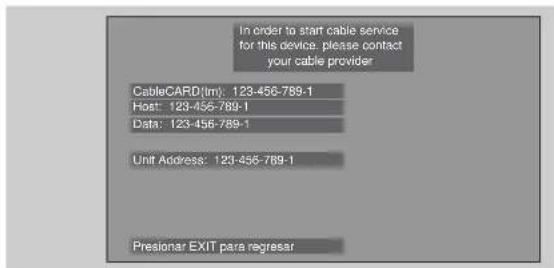

Si la tarjeta de cable (CableCARD) es adecuadamente instalada ó removida, el TV desplegará las sig. imagenes respectivamente.

Luego de que la tarjeta CableCARD es instalada, esperar hasta que la segunda imagen de abajo aparezca.

Favor de tomar nota de toda la información en la imagen (Usted le proveerá esta información a su compañía de cable). Llamar a su compañía de cable y proporcione la información de su tarjeta para iniciar su servicio de cable.

Conectando Equipos de Video Externos

Las entradas en el panel FRONTAL se proveen para su conveniencia permitiendole la fácil conexión de señales HDMI o DVI de un DVD, Set Top Box y Video Juego como se muestra en los siguientes ejemplos: (Al conectar señales DVI será necesario conectar la salida de audio a las entradas de audio FRONTALES del Televisor):

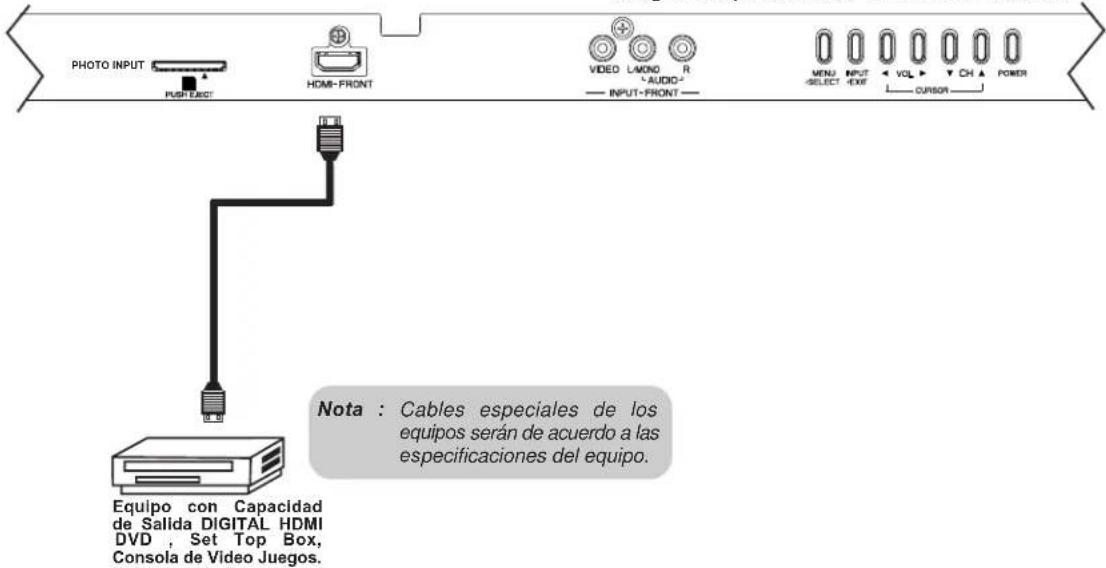

A) Conectando señal HDMI.

CONTROLES DEL PANEL FRONTAL
Imagen del panel frontal del modelo P50X901

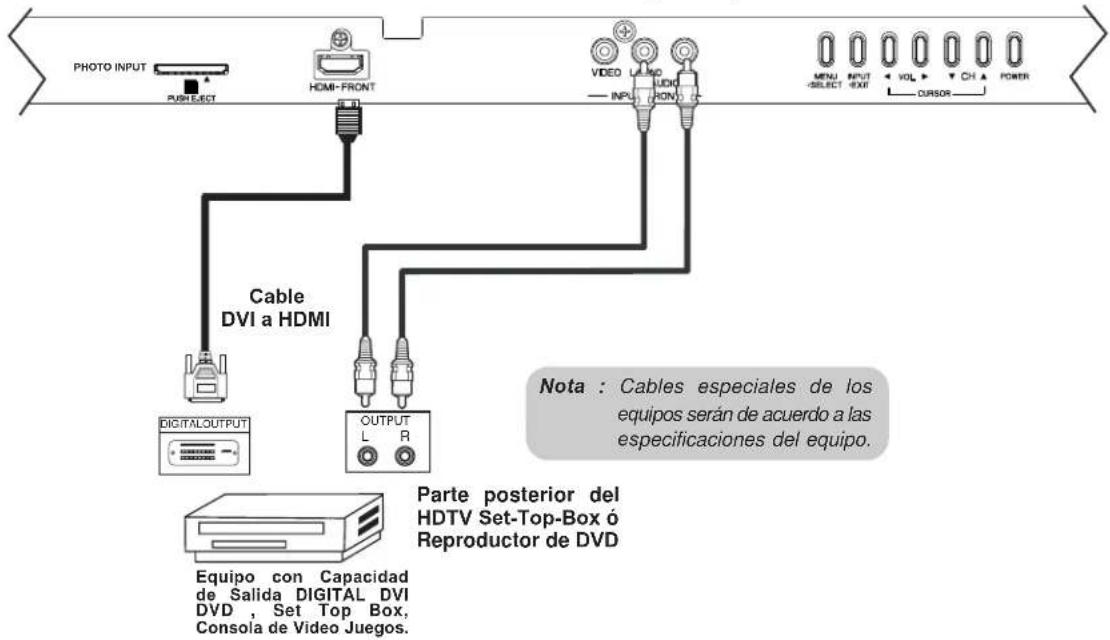

B) Conectando señal DVI.

CONTROLES DEL PANEL FRONTAL
Imagen del panel frontal del modelo P50X901

NOTA: Inserte completamente los conectores cuando conecte las entradas del panel frontal. De no hacerlo, la imagen desplegada puede ser anormal.

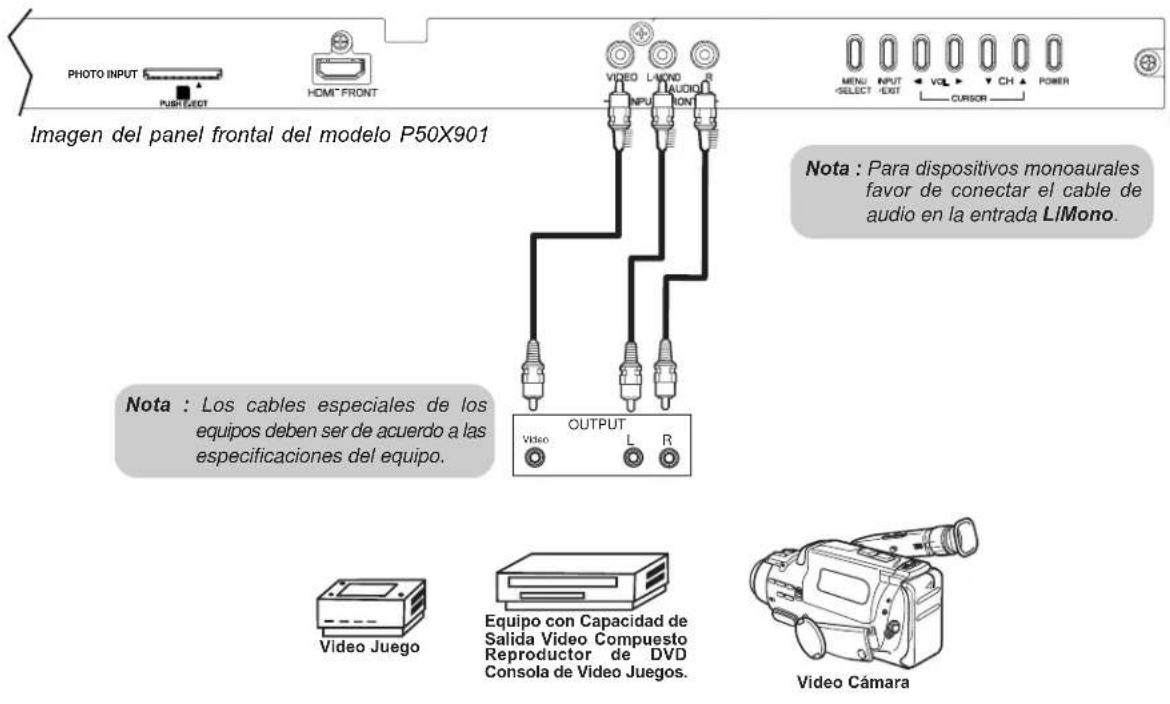

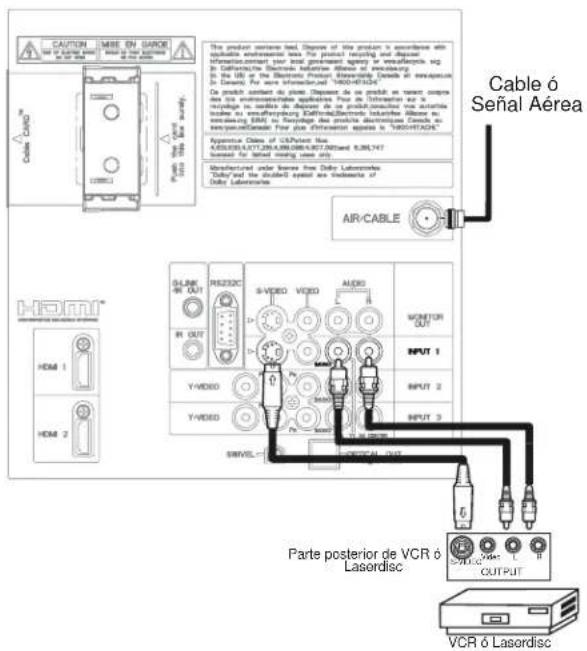

Conectando Equipos de Video Externos

Las terminales Frontales se proveen para su conveniencia permitiendole la fácil conexión de una Cámara de Video, un DVD, Video Juego, VCR y una Cámara Digital como se muestra en los siguientes ejemplos:

CONTROLES DEL PANEL FRONTAL

NOTA: Inserte completamente los conectores cuando conecte las entradas del panel frontal. De no hacerlo, la imagen desplegada puede ser anormal.

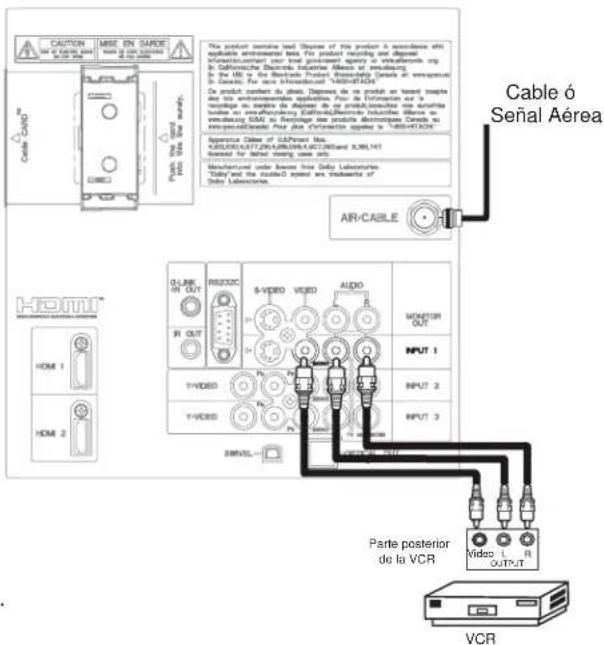

El acomodo exacto que usted use para conectar el VCR, videocámara, reproductor de discos láser, DVD o Set Top Box HDTV para su televisión depende del modelo y funciones de cada componente. Revise el manual operativo de cada componente para la ubicación de entradas y salidas de audio y video.

Los siguientes diagramas de conexión se ofrecen como sugerencia. Sin embargo, usted tal vez tenga que modificarlos para ajustarse a su combinación particular de componentes y funciones. Para mejor desempeño, los cables de vídeo y audio deben ser coaxiales y blindados.

Antes de Operar Equipos Externos de Video

Conecte un equipo externo a la terminal de ENTRADA, después presione el botón INPUTS para mostrar el Menú de ENTRADAS. Use los CURSORES (▲ y ▼) para seleccionar la Entrada de su preferencia. Entonces presione el botón SELECT o el CURSOR ▶ para confirmar su elección (ver pag.119).

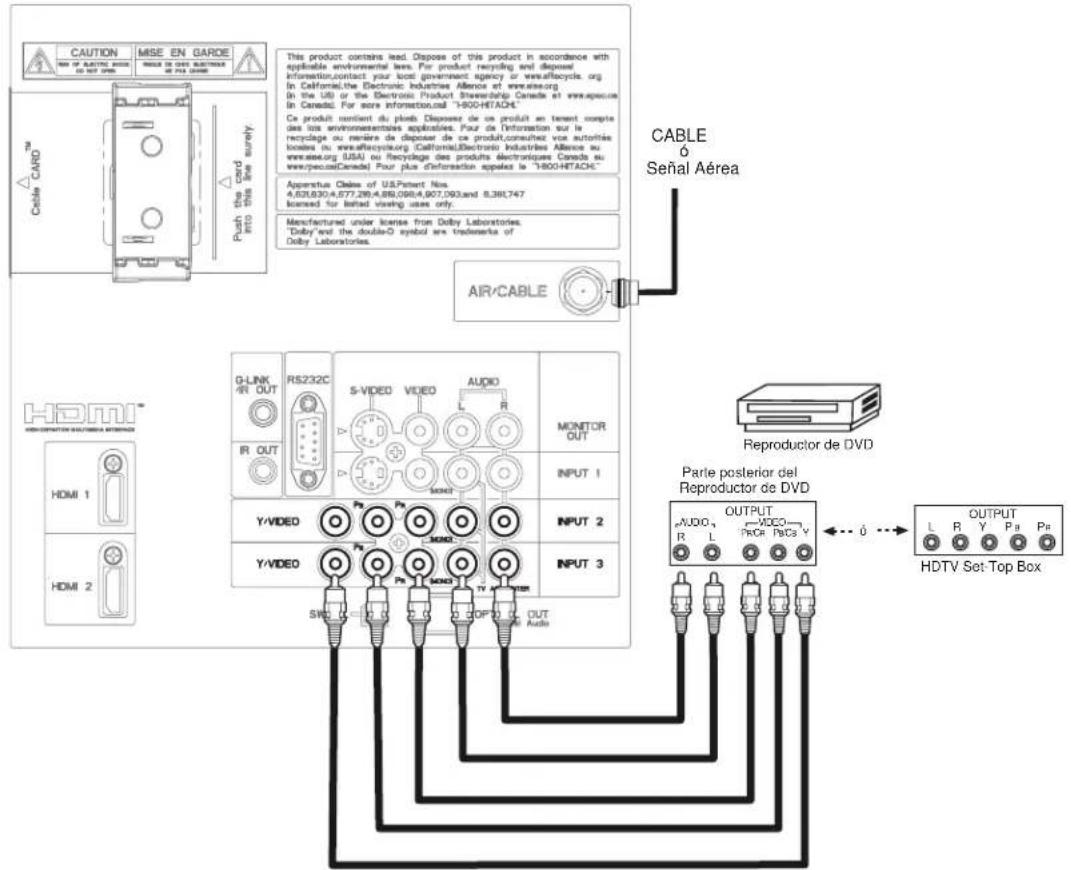

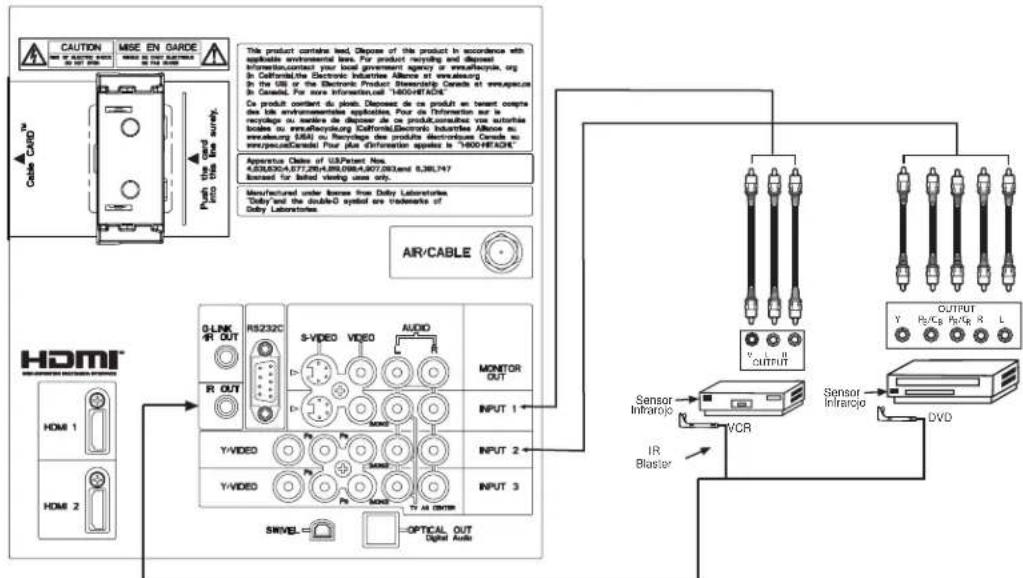

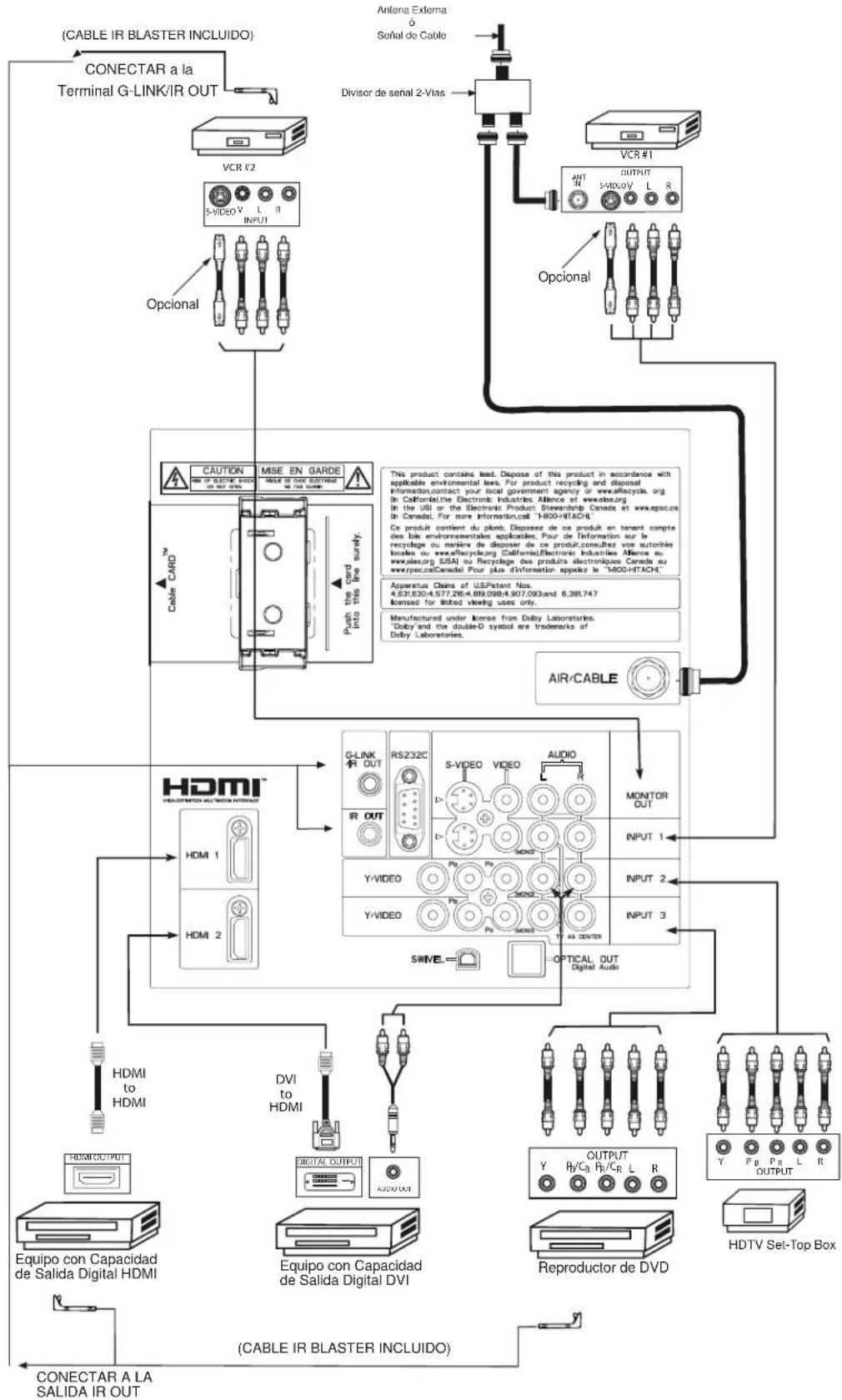

Conexiones del Panel Posterior

    K["Antenna Externa 6<br>Serial de Cable"] --> L["Divisor de senal 2-Vias"]
    L --> M["Switch"]
    M --> N["VCR #1"]
    N --> O["OUTPUT S-MX-OV L R"]
    O --> P["Optional"]
    P --> Q["Switch to HDMI"]
    Q --> R["HDMI OUTPUT"]
    R --> S["Equipo con Capacidad de Salida Digital DVI"]
    S --> T["Conectar a LA SALIDA IR OUT"]

    U["CAUTION<br>IN OF ELECTRIC WIDE OR NO OTEN"] --> V["MISE EN GARDE<br>INNO OF OVER SWITCHING NO TO COMPREM"]
    V --> W["Switch into this line surely"]
    W --> X["Push the card into this line surely"]

    Y["This product contains lead. Dispose of this product in accordance with applicable environmental leads. For product recycling and disposal information,contact your local government agency or www.aefcycle.org in California,the Electronic Industries Alliance at www.aefc.org in the UII or the Electronic Product Steering Canada et www.apsc.cn in Canada. For more information call &quot;1-800-HTACH&quot;. Ce produit content du plnb. Dispenses de ce produit en tenant compte des ble environnementales applicables. Pour de l'information sur le recyclage ou mère de disposer de ce produit,comdtes vore autorisée locales ou www.effecryckurg.Cafonial.Electronic Industries Alliance en www.aes.org USAI ou Recyclage des produits électroniques Canade au www.specaCanadeL Pour plus d'information appelez le &quot;800-HTACH&quot;. Apparatus Clais of US/Patent Nos. 4.631.630-4.577.286-4.89.098-4.907.093and 6.381.747 licensed for BHD viewing uses only. Manufactured under license from Dolby Laboratories. 'Dolby and the double-D symbol are trademarks of Dolby Laboratories.'"]

    Y --> Z["Switch to HDMI"]
    Z --> AA["Equipo con Capacidad de Salida Digital DVI"]
    AA --> AB["Switch to HDMI"]
    AB --> AC["Equipo con Capacidad de Salida Digital DVI"]
    AC --> AD["Switch to HDMI"]
    AD --> AE["Equipo con Capacidad de Salida Digital DVI"]
    AE --> AF["Switch to HDMI"]
    AF --> AG["Equipo con Capacidad de Salida Digital DVI"]
    AG --> AH["Switch to HDMI"]
    AH --> AI["Equipo con Capacidad de Salida Digital DVI"]
    AI --> AJ["Switch to HDMI"]
    AJ --> AK["Equipo con Capacidad de Salida Digital DVI"]
    AK --> AL["Switch to HDMI"]
    AL --> AM["Equipo con Capacidad de Salida Digital DVI"]
    AM --> AN["Switch to HDMI"]
    AN --> AO["Equipo con Capacidad de Salida Digital DVI"]
    AO --> AP["Switch to HDMI"]
    AP --> AQ["Equipo con Capacidad de Salida Digital DVI"]
    AQ --> AR["Switch to HDMI"]
    AR --> AS["Equipo con Capacidad de Salida Digital DVI"]

NOTA: Los Cables son opcionales, excepto cuando se especifica.

Consejos sobre las Conexiones del Panel Posterior

• Las conexiones S-VIDEO, Y-PBPR, ó HDMI se proveen para equipos de alta fidelidad tales como DVD's, VCR's etc. que cuenten con esta opción. Use estas conexiones en lugar de una conexión de video estándar si su dispositivo cuenta con esta opción.
• Si su dispositivo tiene solamente una salida de audio (monoaural), conéctelo al canal izquierdo(L/MONO) en el panel posterior de la televisión.
• Consulte el manual de operación de sus otros equipos electrónicos para información adicional sobre como instalar sus cables de entrada/salida.
• Una sola VCR puede ser usada para VCR #1 y VCR #2, pero recuerde que un VCR no puede grabar su propio video o línea de salida (INPUT: 1 en el ejemplo de la página 108). Consulte la guía de operación de su VCR para más información en las conexiones de entrada y salida.
• Conecte solamente 1 equipo (VCR, Reproductor de DVD, videocámara, etc.) a cada terminal de entrada.
• Las conexiones por COMPONENTE Y-PBPR (ENTRADAS 2 y 3) se proveen para equipos de alta fidelidad tales como DVD's y Set Top Box's. Use estas conexiones en lugar de una conexión de video estándar si su dispositivo tiene esta opción
• Las salidas por componente de su equipo pueden llamarse Y, B-Y, and R-Y. En este caso, conectar la salida por componente B-Y a la entrada PB del TV y la salida por componente R-Y a la entrada PR del televisor.
• Las salidas por componente de su equipo pueden llamarse Y, CBCR. En este caso, conectar la salida por componente CB a la entrada PB del TV y la salida por componente CR a la entrada PR del televisor.
• Puede ser necesario ajustar el TINTE para obtener una óptima calidad de imagen al usar la entradas Y-PBPR (ver página 136).
• Para asegurarse de no infringir las leyes sobre derechos de autor, la Salida de Monitor será anormal, cuando se usen las entradas Y-PBPR y las entradas HDMI.
• Las entradas HDMI 1, HDMI 2 ó HDMI FRONTAL pueden recibir señales de HDMI.
• La Salida de Monitor S-VIDEO puede ser usada para grabar unicamente cuando la entrada sea S-VIDEO.
• Al usar la entrada HDMI desde un Set-Top-Box, se recomienda usar una señal de entrada 1080p, 1080i o 720p.
• Al conectar una señal de 1080p por HDMI, recomendamos que la longitud del cable de HDMI sea menor a 5 metros.

RECOMENDACIONES PARA LA INSTALACIÓN:

1. Las Señales de Video que pasan a través de una VCR pudieran ser afectadas por el sistema de protección de derechos de autor y la imagen aparecerá distorsionada en la televisión.
2. Al conectar la televisión directamente a las salidas de Audio/Video de un Set-Top-Box se asegura una mejor calidad de imagen.

Conectando Equipos de Video Externos

CONECTANDO UNA FUENTE DE VIDEO Y AUDIO ESTEREO A LAS ENTRADAS 1 \~ FRONTAL

1. Conecte el cable de la salida de video (VIDEO OUT) del VCR o del Reproductor de Laserdisc a la entrada de video(VIDEO/Y) como se muestra en el Panel Posterior.
2. Conecte el cable de la salida de audio derecha (AUDIO OUT R) del VCR o Reproductor de Laserdisc a la entrada de audio derecha (AUDIO/R).
3. Conecte el cable de la salida de audio izquierda (AUDIO OUT L) del VCR o Reproductor de Laserdisc a la entrada de audio izquierda(AUDIO/L).
4. Presione el botón INPUTS, entonces seleccione la ENTRADA 1\~ FRONTAL del Menú de Entradas para ver el programa de su VCR o Reproductor de Laserdisc.
5. Seleccione CABLE ó AEREA en el Menú de Entradas para regresar al último canal sintonizado.

NOTA: 1. Inserte completamente los conectores al hacer las conexiones del panel posterior. La imagen y el sonido que se está reproduciendo será anormal si la conexión está floja.

1. Una sola VCR puede ser usada para VCR #1 y VCR #2, (ver página 108) pero recuerde que una VCR no puede grabar su propio video o línea de salida. Consulte la guía de operación de su VCR para más información en las conexiones de entrada y salida.

2. Cuando se usen las ENTRADAS 2 ó 3, es necesario conectar la salida de video del dispositivo a la terminal de entrada Y/VIDEO del Televisor.

CONECTANDO SEÑAL S-VIDEO Y AUDIO ESTEREO DE UN EQUIPO A LA ENTRADA (INPUT 1)

1. Conecte el cable de la salida de video S-VIDEO del VCR S-VHS o Reproductor de Laserdisc a la entrada S-VIDEO de la TV, como se muestra en el Panel Posterior.
2. Conecte el cable de la salida de audio derecha (AUDIO OUT R) del VCR o Reproductor de Laserdisc a la entrada de audio derecha (AUDIO/R)
3. Conecte el cable de la salida de audio izquierda (AUDIO OUT L) del VCR o Reproductor de Laserdisc a la entrada de audio izquierda (AUDIO/L)
4. Presione el botón INPUTS, entonces seleccione la ENTRADA 1 del Menú de Entradas para ver el programa de su VCR o Reproductor de Laserdisc.
5. Seleccione CABLE o AÉREA en el Menú de Entradas para regresar al último canal sintonizado.

NOTA : 1. Inserte completamente los conectores al hacer las conexiones del panel posterior. La imagen y el sonido que se esta reproduciendo será anormal si la connexion está floja.

1. Un solo VCR puede ser usado para VCR #1 y VCR #2, (ver página 108) pero recuerde que un VCR no puede grabar su propio video o línea de salida. Consulte la guía de operación de su VCR para más información en las conexiones de entrada y salida.

Conectando Equipos de Video Externos

CONECTANDO UN EQUIPO CON SALIDA HDMI O DVI A LAS ENTRADAS HDMI 1, 2 Ó FRONTAL

1. Conecte el conector HDMI o el adaptador DVI/HDMI de la salida del Set Top Box HDTV o Reproductor de DVD a la entrada HDMI tal como se muestra en la parte de abajo.
2. Al usar salida DVI, conecte el cable de la salida de audio derecha(AUDIO OUT R) del Set Top Box HDTV o DVD a la entrada derecha(AUDIO IN/R) tal como se muestra en la parte de abajo.
3. Al usar salida DVI, conecte el cable de la salida de audio izquierda(AUDIO OUT L) del Set Top Box HDTV o DVD a la entrada izquierda(AUDIO IN/L) tal como se muestra en la parte de abajo.
4. Presione el botón INPUTS, entonces seleccione HDMI 1, HDMI 2 o HDMI-FRONTAL para ver el programa del Set Top Box HDTV o el Reproductor de DVD.
5. Seleccione CABLE o AÉREA en el Menú de Entradas para regresar al último canal sintonizado.

NOTA: 1. Inserte completamente los conectores al hacer las conexiones del panel posterior. La imagen y el sonido que se esta reproduciendo será anormal si la conexión está floja.
2. Las entradas HDMI en HDMI 1, HDMI 2 y HDMI-FRONTAL contienen el sistema de protección contra copiado llamado High-bandwidth Digital Content Protection (HDCP). El HDCP es un sistema que codifica las señales de video cuando se usan conexiones HDMI, para prevenir el copiado ilegal de la información de video.
3. HDMI no es una tecnología de "RED", establece una conección punto-a-punto en un solo sentido para la entrega de video no comprimido en una pantalla.
4. El dispositivo digital conectado controla la interface HDMI, por lo tanto la configuración adecuada de las opciones de usuario del equipo determinan la resolución final del video.
5. Al usar un adaptador DVI a HDMI, conecte los cables de salida de audio Audio Out L y R a la misma HDMI (1, 2 ó FRONTAL) que conectó el cable HDMI. (Para HDMI-FRONTAL favor de consultar la página 106).

Conectando Equipos de Video Externos

CONECTANDO UN EQUIPO CON SALIDA DE COMPONENTES Y DE AUDIO EN LAS ENTRADAS 2 ó 3 : Y-PBPR.

1. Conecte el cable de la salida Y del reproductor Laserdisc/Reproductor de DVD ó HDTV set top box a la entrada (Y), como se muestra en el panel posterior de la figura.
2. Conecte el cable de la salida PB/CB ó B-Y del Laserdisc/Reproductor de DVD ó HDTV set top box a la entrada PB del TV.
3. Conecte el cable de la salida PR/CR ó R-Y OUT del Laserdisc/Reproductor DVD ó HDTV set top box a la entrada PR del TV.
4. Conecte el cable de la salida de audio derecha (AUDIO OUT R) del Set Top Box HDTV o DVD a la entrada de audio derecha(AUDIO/R).
5. Conecte el cable de la salida de audio izquierda (AUDIO OUT L) del Set Top Box HDTV o DVD a la entrada de audio izquierda(AUDIO/L).
6. Presione el botón INPUTS, entonces seleccione la ENTRADA 2 ó 3 del Menú de Entradas para para ver el programa del Set Top Box HDTV o el Reproductor de DVD/Laserdisc.
7. Seleccione CABLE ó AÉREA en el Menú de Entradas para regresar al último canal sintonizado.

NOTA: 1. Inserte completamente los conectores al hacer las conexiones del panel posterior. La imagen y el sonido que se está reproduciendo será anormal si la conexión está floja.

1. Ver pág.109 para sugerencias sobre las CONEXIONES DEL PANEL POSTERIOR.

Conectando Equipos de Audio/Video Externos

CONECTANDO UN EQUIPO DE VIDEO Y AUDIO MONAURAL A LAS ENTRADAS 1, 2, 3 ó FRONTAL

1. Conectar el cable de la salida de video(VIDEO OUT) del VCR o del Reproductor de DVD a la entrada de video(VIDEO/Y) como se muestra en el Panel Posterior de la derecha.
2. Conectar el cable de la salida de audio(AUDIO OUT) de su VCR o Reproductor de DVD a la entrada (MONO)/AUDIO IN L) de su TV.
3. Presione el botón INPUTS, entonces seleccione la ENTRADA 1,2,3 ó Frontal del Menú de Entradas para ver el programa de su VCR o Reproductor DVD.
4. Seleccione CABLE o AÉREA en el Menú de Entradas para regresar al último canal sintonizado. (Para la ENTRADA FRONTAL consultar la página 107).

CONECTANDO UN AMPLIFICADOR DE AUDIO EXTERNO

Para controlar el nivel de audio del TV de Plasma con un amplificador externo de audio, conectar el sistema como se muestra en la derecha. La salida "OPTICAL OUT" del panel posterior es una salida fija. El Volumen del amplificador es controlado por el amplificador, no por el televisor de Plasma. La terminal OPTICAL OUT se puede conectar a todo equipo con Entrada Óptica.

1. Conectar un cable óptico desde la salida Optical out a la entrada Óptica de un sistema de sonido ó Amplificador como se muestra en el Panel posterior como la figura de la derecha.

CONEXIÓN DE LA SALIDA DE MONITOR

La Salida de Monitor (Monitor Out) proporciona audio y video de las señales CABLE/AÉREA y las Entradas 1, 2, 3, y Frontal. No proporciona Video por Componente ó HDMI.

1. Conexión de S-Video: Conectar el cable de la salida S-VIDEO del Panel Posterior a la entrada S-VIDEO del VCR.
   Conexión de Video: Conectar el cable de la salida VIDEO del Panel Posterior a la entrada VIDEO del VCR.
2. Conectar el cable de la entrada AUDIO IN R del VCR a la salida AUDIO/R del Panel Posterior del Televisor.
3. Conectar el cable de la entrada AUDIO IN L del VCR a la salida AUDIO/L del Panel Posterior del Televisor.

NOTA: Al hacer conexiones de video, conectar solo S-Video ó solo Video. Si ambas son conectadas, el S-Video tiene prioridad.

Conectando Equipos de Video Externos

Su televisor de Plasma Hitachi esta equipado con una opción llamada AV Net. Esta opción ayuda a controlar sus equipos externos de Audio/Video (VCR, Set Top Box, DVD, etc.). Una vez configurado, este permite que el cable IR Blaster controle su equipo usando el control remoto de su Televisor Hitachi. Usted puede usar su control remoto Hitachi para controlar el equipo de Audio/Video sin usar el control remoto original del equipo.

El panel posterior del Televisor de Plasma tiene 2 terminales de salida IR. Cada cable de IR Blaster puede conectar hasta 2 equipos externos de Audio/Video. Por lo tanto, puede conectar hasta 4 equipos y controlarlos con su Televisor de Plasma. Favor de ver el siguiente ejemplo de una configuración de AV Net entre su Televisor de Plasma Hitachi y un equipo externo de Audio/Video (VCR y reproductor de DVD).

CONECTANDO EQUIPO EXTERNO DE AUDIO/VIDEO A LA SALIDA IR OUT PARA EL AV NET

1. Conectar su equipo externo de Audio/Video al panel posterior como se muestra abajo.
2. Conectar el cable de IR Blaster a la terminal IR OUT del panel posterior.
3. Colocar el IR Blaster en frente del sensor infrarojo del equipo externo que desea controlar.

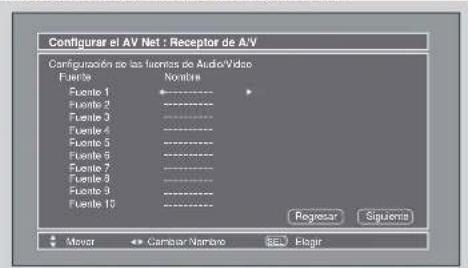

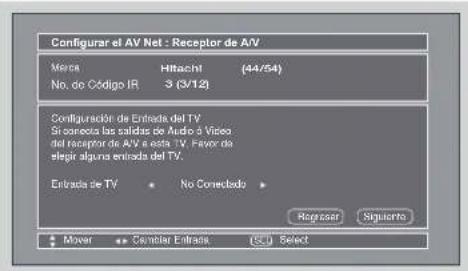

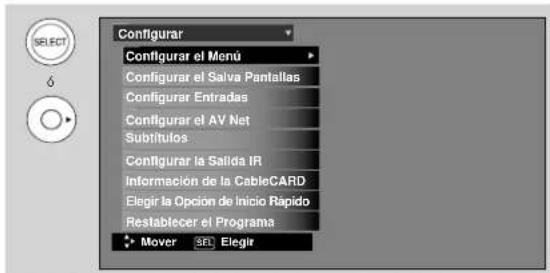

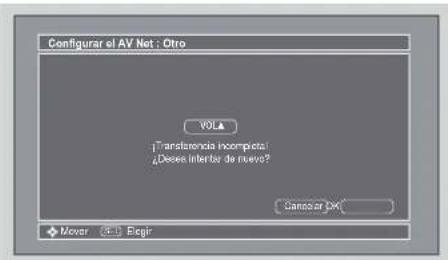

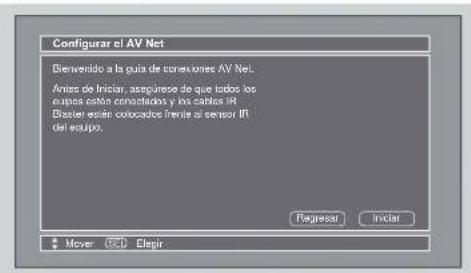

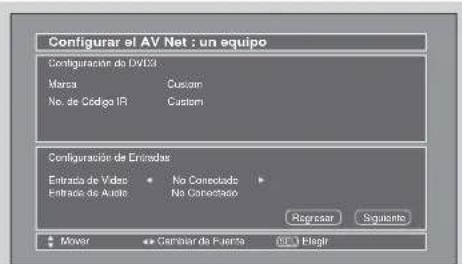

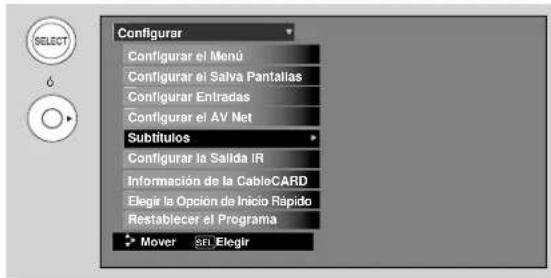

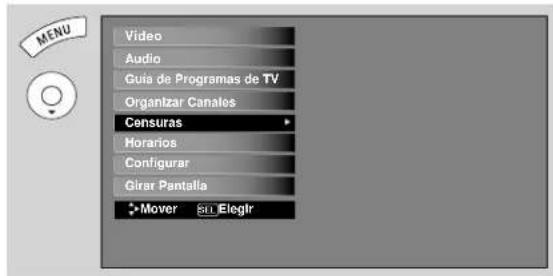

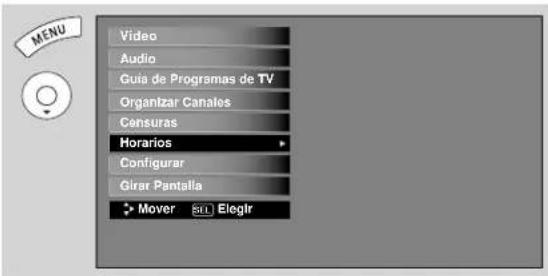

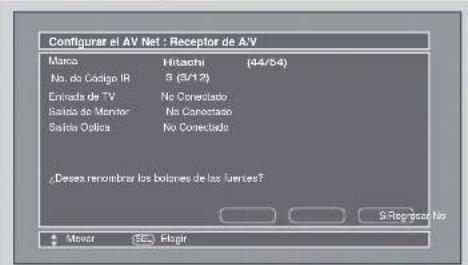

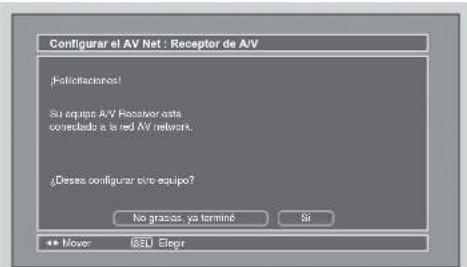

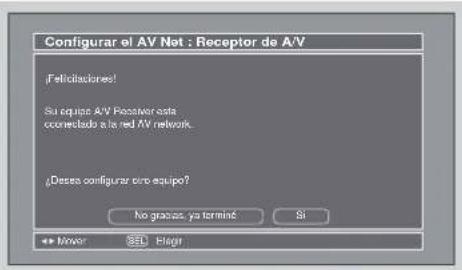

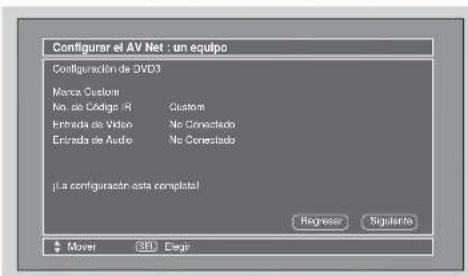

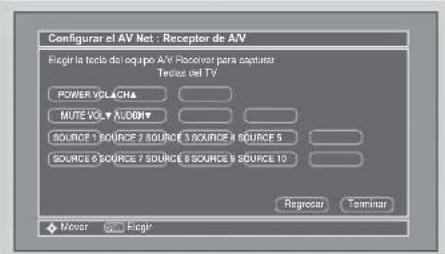

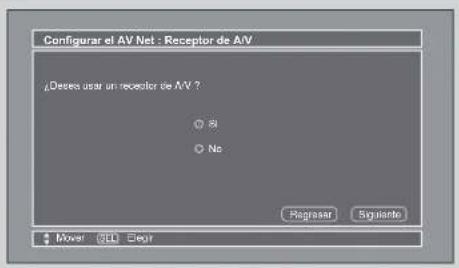

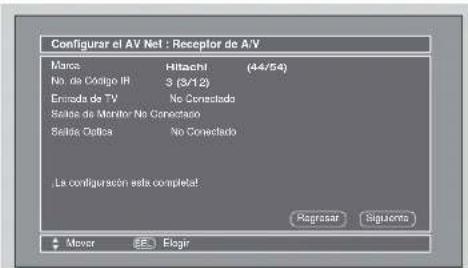

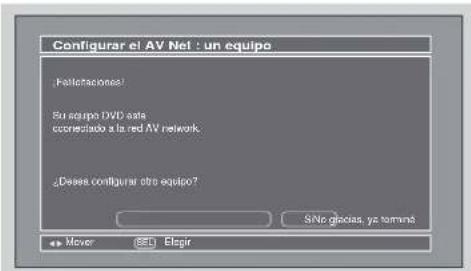

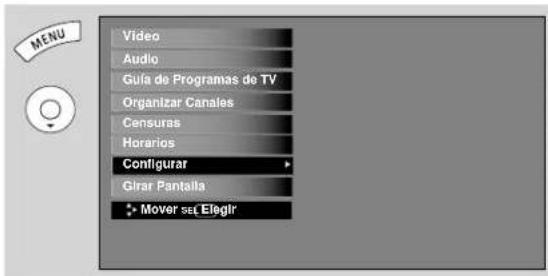

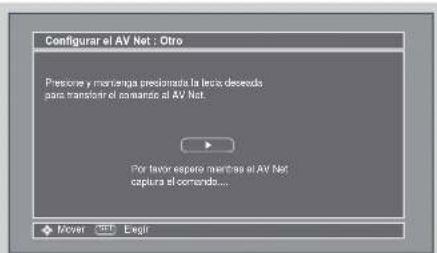

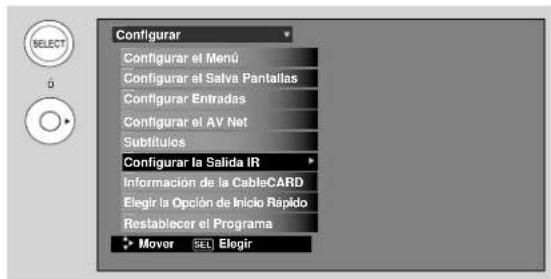

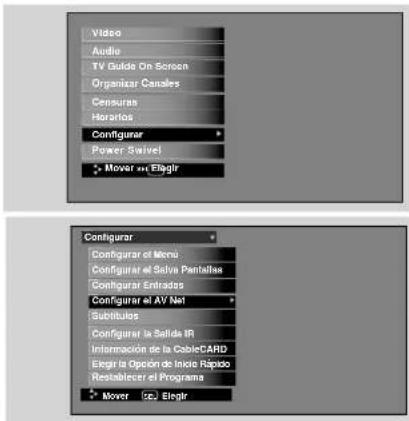

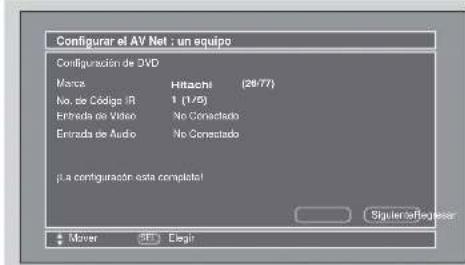

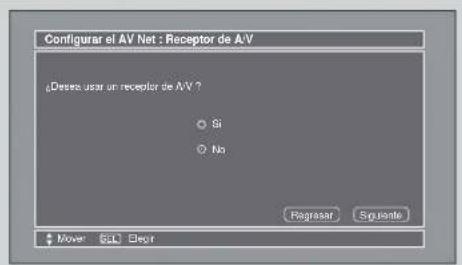

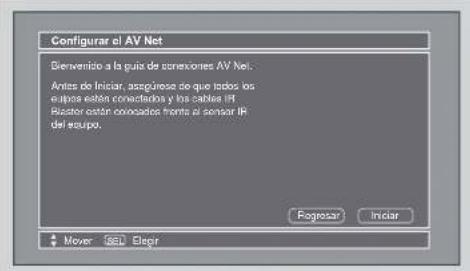

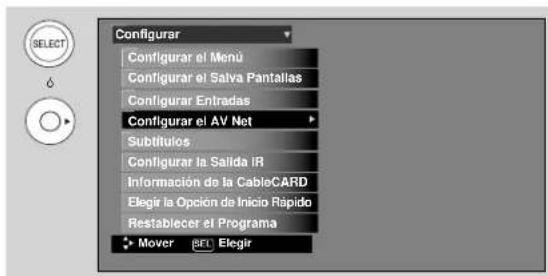

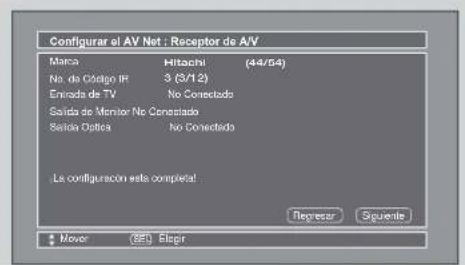

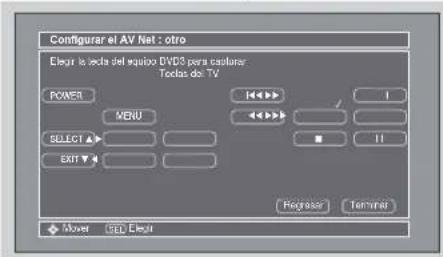

1. ACCESAR LA OPCIÓN CONFIGURAR EL AV NET Presionar el botón MENU del C/R.
2. Usar el CURSOR ▼ para resaltar la opción CONFIGURAR.
3. Presionar el botón SELECT ó el CURSOR ▶ para elegir la opción.
4. Usar el CURSOR ▼ para resaltar la opción CONFIGURAR EL AV NET y luego presionar el botón SELECT.

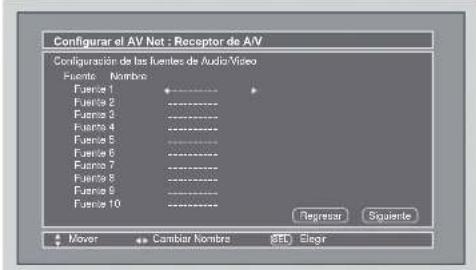

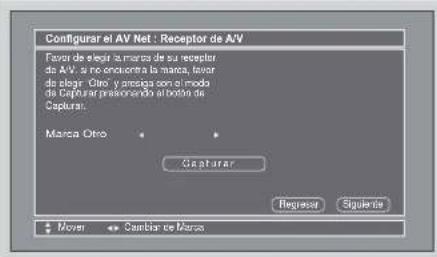

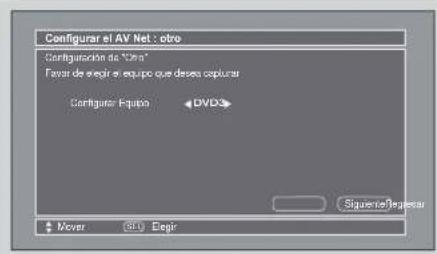

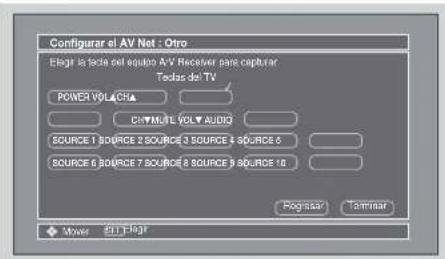

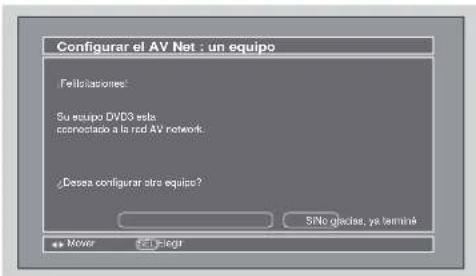

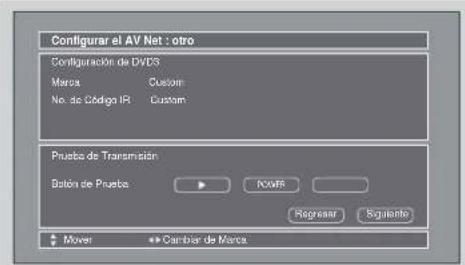

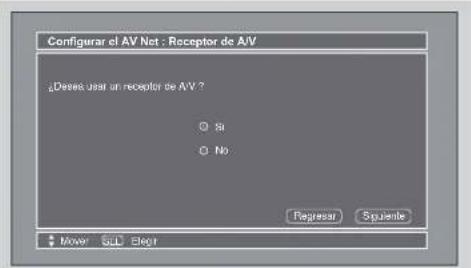

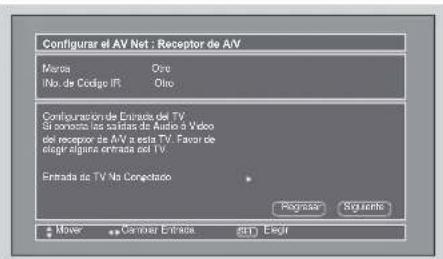

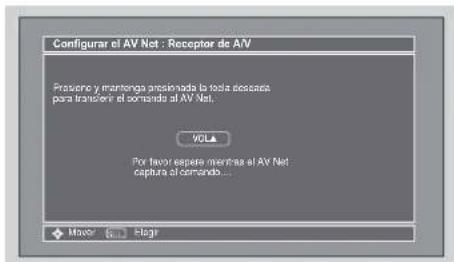

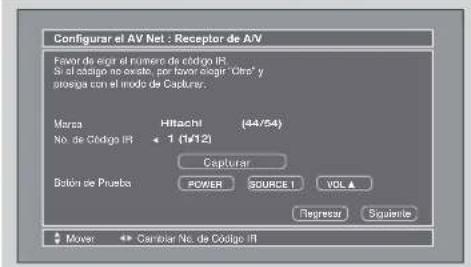

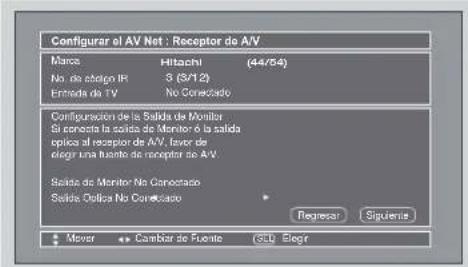

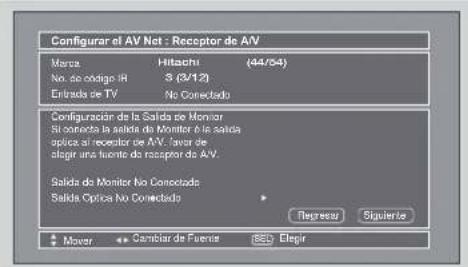

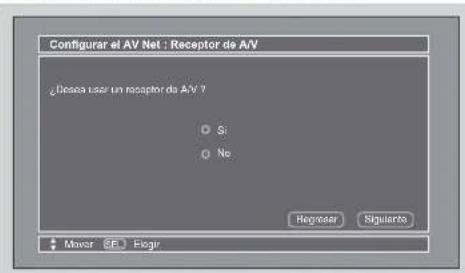

5. Seguir el procedimiento de configuración de las pag. 159-166.

NOTAS : 1. El Panel posterior tiene 2 terminales de salida IR OUT las cuales que pueden controlar hasta 4 equipos externos.

1. El cable IR Blaster debe colocarse en frente del sensor del equipo externo para que la opción AV Net funcione. Cinta adhesiva de doble cara se puede usar para sostener el cable IR Blaster.
2. El código correcto debe ser elegido para cada equipo de Audio/Video para que la opción del AV Net funcione adecuadamente.

Conectando Equipos de Video Externos

Su televisor de Plasma Hitachi esta equipado con una opción llamada G-LINK™. Esta conexión es necesaria para que el sistema TV Guide On Screen™ permita las opciones de grabar en una VCR. Una vez conectado el cable G-LINK™ (IR Blaster), usted puede usar el Control Remoto de su TV de Plasma Hitachi y el sistema de TV Guide On Screen™ para controlar las opciones de grabación en su VCR.

El panel posterior del Televisor de Plasma tiene 2 terminales de salida IR OUT/G-LINK™. Un cable IR Blaster puede conectar hasta 2 equipos externos de Audio/Video. Favor de ver el siguiente ejemplo de una configuración de G-LINK™ entre su Televisor de Plasma y un equipo externo de Audio/Video (VCR).

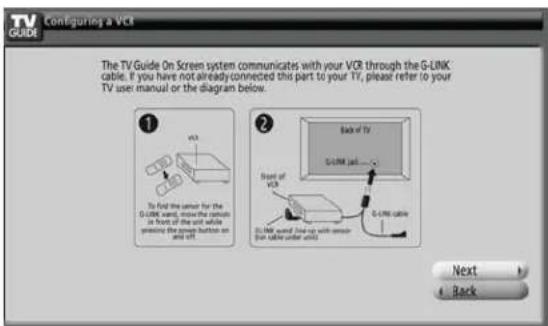

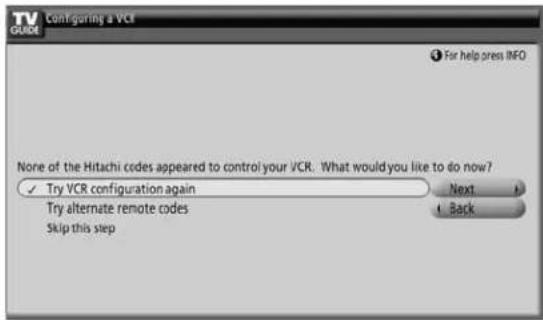

CONECTANDO LA VCR A LA TERMINAL G-LINK™ PARA EL SISTEMA TV GUIDE ON SCREEN™

1. Conectar su equipo externo de Audio/Video al panel posterior como se muestra abajo.
2. Conectar el cable de IR Blaster a la terminal IR OUT/G-LINK™ del panel posterior.
3. Colocar el IR Blaster en frente del sensor infrarojo del equipo externo que desea controlar.

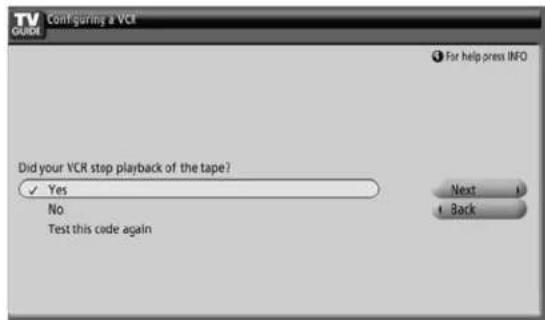

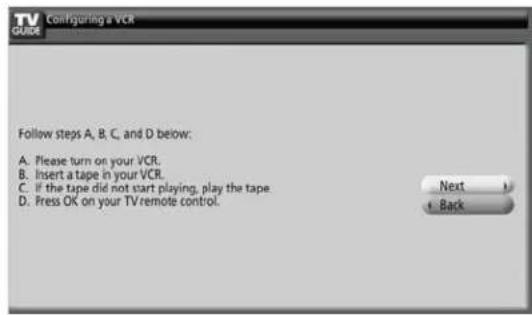

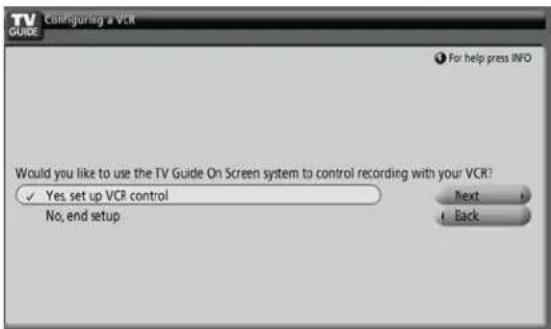

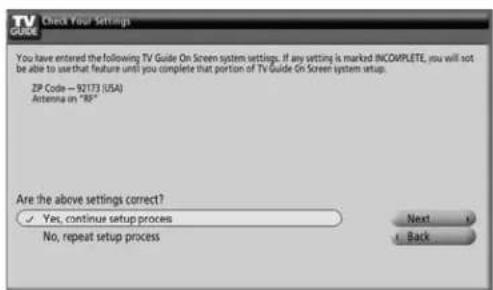

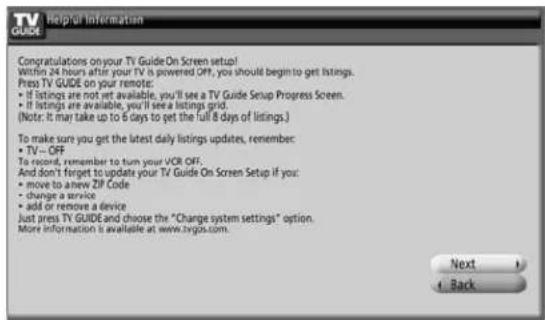

1. Para accesar el sistema de TV Guide On-Screen ^TM presionar el botón MENU de su C/R.
2. Usar el CURSOR ▼ para seleccionar la opción GUIA DE PROGRAMAS DE TV.
3. Presionar el botón SELECT ó el CURSOR ▶ para elegir la opción.
4. Seguir el procedimiento de configuración de las pag. 144-146.

NOTAS: 1. El cable de IR Blaster debe ser colocado en frente del sensor del equipo externo para que la opción del G-LINK™ funcione. 2. Las conexiones de G-LINK™ están disponibles en ambas terminales de salida IR OUT.

El Control Remoto

Además de controlar todas las funciones de su TV Plasma HITACHI, el nuevo control remoto está diseñado para operar diferentes tipos de VCRs, receptores de cable, receptores satelitales, reproductores DVD, y otros equipos de audio/video con solo apretar un botón. Todas las teclas de operación básicas están agrupadas en una sola área.

Para operar su TV Plasma, seleccione TV presionando el botón del Source Select en el remoto. El indicador del modo TV parpadeará, indicando que el control remoto está listo para operar su televisor.

Para operar su VCR/PVR (Grabadora de Video Personal), seleccione PVR/VCR presionando el botón del Source Select en el remoto. El indicador del modo PVR/VCR parpadeará, indicando que el control remoto está listo para operar su VCR/PVR. (Vea las instrucciones en la pág. 129 para programar el control remoto y operar su VCR/PVR).

Para operar su receptor de cable, seleccione SAT/CBL presionando el botón del Source Select en el remoto. El indicador del modo SAT/CBLparpadeará, indicando que el control remoto está listo para operar su receptor de cable. (Vea las instrucciones en la pág. 126 para programar el control remoto y operar su receptor de cable).

Para operar su STB (Set-top-box) o receptor satelital, seleccione SAT/CBL presionando el botón del Source Select en el remoto. El indicador del modo SAT/CBL parpadeará, indicando que el control remoto está listo para operar su STB. Si usted tiene un receptor satelital, use también este botón para programar su receptor satelital.(Vea las instrucciones en la pág. 127 para programar el control remoto y operar su STB o receptor satelital).

Para operar su reproductor DVD, seleccione DVD presionando el botón del Source Select en el remoto. El indicador del modo DVDparpadeará, indicando que el control remoto está listo para operar su reproductor DVD. ( Vea las instrucciones en la pág. 128 para programar el control remoto y operar su reproductor DVD).

Como Utilizar el Control Remoto de su TV

① Botón de encendido/apagado (POWER) Presione este botón para encender o apagar el televisor cuando el remoto este en modo TV. (Ver página 116 para las instrucciones de como programar el control remoto en modo TV).
② Indicadores de MODO Enciende o parpadea tres veces para mostrar el modo del control remoto.
3 Botón SOURCE SELECT Presione este botón para seleccionar el modo del control remoto.

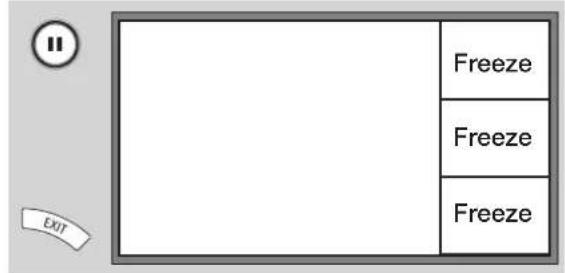

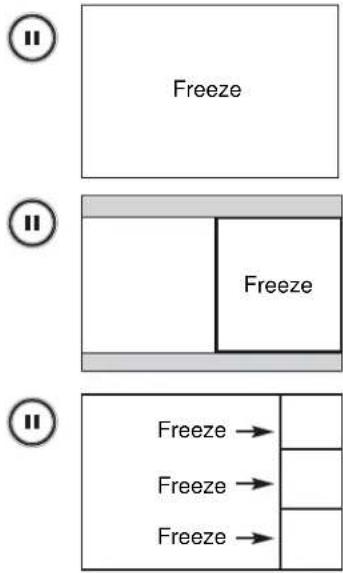

4Botón de PAUSA Presione el botón de PAUSA para congelar la imagen. Presione el botón EXIT para descongelar la imagen. Presione el botón de PAUSA repetidamente para pasar através de los tres modos diferentes de congelamiento (FREEZE) (ver pág. 125).

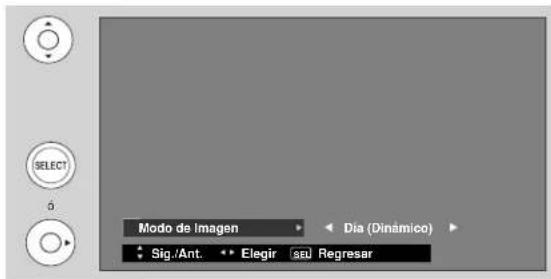

5 Botón DIA/NOCHE (DAY/NIGHT) Presione este botón para cambiar entre las configuraciones de modo de imagen Dia(Normal), Día(Dinámico) y Noche. Seleccione los modos de Día para ver durante el día con mayor brillo y contraste para competir con la luz interior del cuarto. Seleccione Noche para ver durante la noche con menor brillo y contraste para una imagen más detallada (ver pág. 136 para cambiar la configuración).

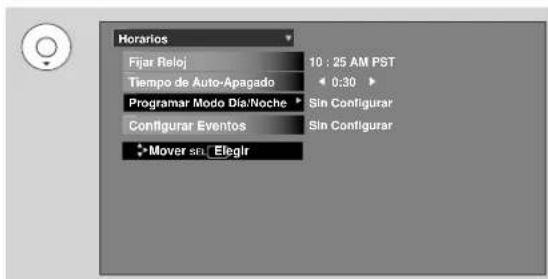

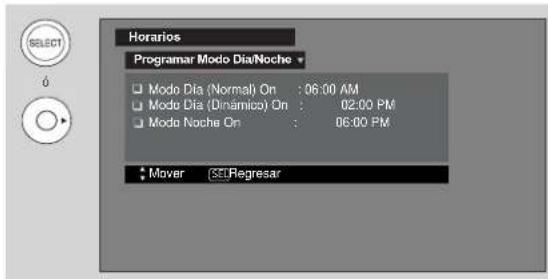

NOTA: Para la configuración automática del modo de imagen DIAINOCHE, ver pág. 156.

Como Utilizar el Control Remoto de su TV

6 Botón de ASPECTO (ASPECT)

Presione este botón para cambiar rápidamente la relación de aspecto del formato de la imagen. Dependiendo del formato de la señal de entrada recibida, la relación de aspecto del formato de imagen le permite a usted ajustar las imágenes através de las siguientes opciones:

4:3 ESTÁNDAR

Use este modo de aspecto para desplegar imágenes (4:3) convencionales. Se colocan paneles laterales (áreas grises) en la izquierda yderecha de la imagen para conservar la relación de aspecto original de la fuente. Nota: Use este modo por solo el 15% de su tiempo total de visualización para prevenir envejecimiento desigual de los fósforos. Los fósforos en el área iluminada de la imagen envejecerán más pronto que los de las áreas grises

4:3 EXPANDIDO

Use este modo de aspecto para desplegar imágenes (4:3) convencionales incrementando linealmente la expansión de la imagen del centro hacia las orillas del área de despliegue con el propósito de llenarla.

4:3 ZOOM1/ZOOM2

Use estos modos de aspecto para aumentar las imágenes de fuentes (4:3) convencionales.

16:9 ESTÁNDAR 1

Use este modo de aspecto para desplegar fuentes 16:9 como HDTV y DVD's conservando la relación de aspecto original 16:9 mostrando el 95% del tamaño.

16:9 ESTÁNDAR 2

Use este modo de aspecto para desplegar fuentes 16:9 como HDTV y DVD's conservando la relación de aspecto original 16:9 mostrando el 100% del tamaño.

16:9 ZOOM

Use este modo para aumentar la imagen en el aspecto 16:9.

• Canal de Antena-Analógica
• Entrada S-Video/Video (Formato Automático: Off)
• Entrada HDMI- 480i/480p (Formato Automático: Off)
• Entrada Componente- 480i/480p (Formato Automático: Off)

Nota : Favor de ver el apéndice A en la página 189-190.

• Canal de Antena-Digital (4:3)
• S-Video/Video 4:3/Entrada Letter (Formato Automático: On)
• HDMI-480i/480p 4:3/Entrada Letter (Formato Automático: On)
- Componente-480l/480p 4:3/Entrada Letter (Formato Automático: On)

Nota : Favor de ver el apéndice A en la página 189-190.

• Entrada S-Video/Video 16:9 (Formato Automático: On)
• Entrada 16:9 HDMI- 480i/480p (Formato Automático: On)
• Entrada 16:9 Componente-480i/480p

Nota : Favor de ver el apéndice A en la página 189-190.

• Canal de Antena-Digital (16:9)
- Entrada HDMI- 720p/1080l/1080p
- Entrada Componente-720p/1080i

Nota : Favor de ver el apéndice A en la página 189-190.

NOTA: 1. El modo de Aspecto en todas las entradas de video tienen configuración independiente.

1. Los ajustes de Posición Vertical están disponibles directamente cuando usted elige los modos de aspecto 4:3 EXPANDIDO/ZOOM1/ZOOM2 ó 16:9 ZOOM (ver también pág.139).
2. Cuando se despliegue el modo 16:9 ESTÁNDAR 2, pueden aparecer líneas en las orillas de la imagen, considere que esto es una operación normal del televisor.

Como Utilizar el Control Remoto de su TV

⑦ Botón MENU

El botón MENU desplegará el Menú en Pantalla.

8 Botón EXIT

Este botón lo sacará de todos los menús en pantalla.

9 Botón de entradas (INPUTS)

Cuando el control remoto está en el modo TV, presione este botón para accesar al menú de ENTRADAS. Use los CURSORES y el botón SELECT para elegir las entradas que están siendo usadas. El presionar repetidamente el botón de ENTRADAS lo llevará através de todas las opciones del menú de entradas. Luego presione el botón SELECT para seleccionar.

ENTRADA1 Seleccione para ir a la Entrada 1.

ENTRADA2 Seleccione para ir a la Entrada 2.

ENTRADA3 Seleccione para ir a la Entrada 3.

ENTRADA-FRONTAL Seleccione para ir a la Entrada Frontal.

HDMI1 Seleccione para ir a la entrada HDMI 1.

HDMI2 Seleccione para ir a la entrada HDMI 2.

HDMI-FRONTAL Seleccione para ir a la entrada HDMI Frontal.

FOTOS Seleccione para accesar sus fotos de una unidad SD/MMC o tarjeta de memoria SD/MMC que este conectada en la entrada de Fotos frontal de la TV Plasma (ver págs. 120-121).

AEREA/CABLESeleccione entre la señal Aérea o de Cable.

10 Botón PICTURE-IN-PICTURE (PIP)

Vea la sección separada en las páginas 123-124 para una descripción más detallada.

⑪ Botones CURSOR/SELECT

Todas las funciones del Menú en pantalla pueden ser configurados o ajustados utilizando los CURSORES, excepto los valores números. Los CURSORES resaltarán, ajustarán y configurarán diversas funciones. Presione el CURSOR de la dirección deseada y presione el botón SELECT para seleccionar o elegir.

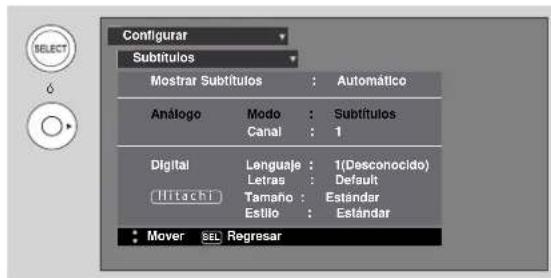

⑫ Botón de Subtítulos (Closed Captions-CC)

Presione este botón para desplegar los subtítulos en la pantalla cuando estén disponibles por el programa de TV. En Canales Analógicos, presione el botón CC una y otra vez, para ir através de los modos de Subtítulos y para desactivar los Subtítulos.

13 Botón de GUIA (GUIDE)

Presione este botón para accesar a la pantalla interactiva de la Guía de Programas de TV de su televisor (ver pág.144-146). También use este botón para accesar la Guía de Canales del cable (CBL) y receptor satelital o alta definición (SAT/STB) en el modo (CBL)(SAT/STB).

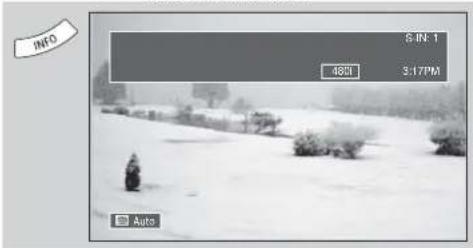

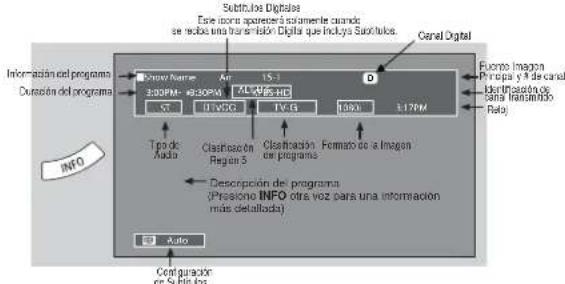

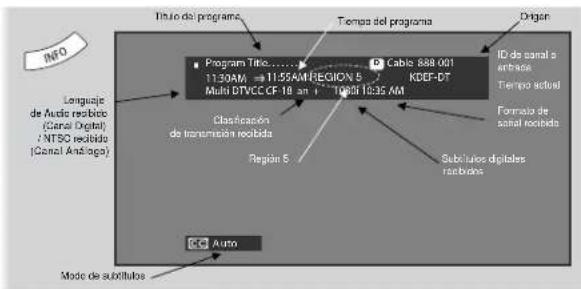

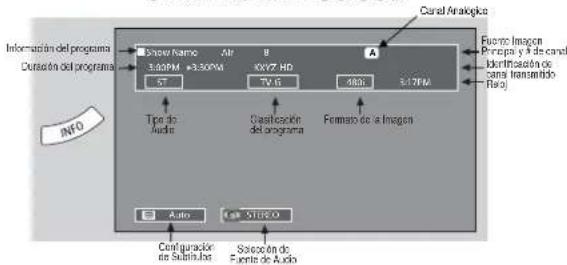

14 Botón INFO

Presione este botón cuando usted desee consultar el canal recibido, el origen o fuente de la imagen, si el canal tiene estereo (ST) o programa secundario de audio (SAP), la hora, el nombre del canal o si el tiempo de auto apagado está activado.

CANALES ANALÓGICOS

CANALES DIGITALES

Cuando se conecta una señal S-VIDEO a la ENTRADA 1

Cuando se conecta Video Componente: Señal Y-PbPr conectada a la ENTRADA 3

NOTA: 1. Presionar el botón INFO otra vez ó el botón EXIT pare regresar al la imagen normal.

1. La configuración del Aspecto no será mostrada si el canal está bloqueado.

2. La Información, Duración y Descripción del Programa puede ser desplegada por los datos de la Guía aun si se reciben canales analógicos.

Como Utilizar el Control Remoto de su TV

FOTOS

Esta función es útil para ver imágenes digitales fijas de su unidad SD o tarjeta de memoria SD usando la entrada de Fotos en el panel frontal de su televisor.

1. Presione el botón de ENTRADAS (INPUTS) para navegar através de las diferentes ENTRADAS hasta seleccionar FOTOS. Luego, presione el botón SELECT o el CURSOR ▶.

1. Presione los CURSORES ◀ o ▶ para accesar a la foto siguiente o a la foto anterior.

1. Presione el botón SELECT para ver las muestras.

1. Use los CURSORES ▲,▼,◀ o ▶ y seleccione el botón SELECT para navegar y seleccionar individualmente las fotos de su elección.

1. Presione el número de fotografía para saltar de imagen a imagen.

1. Presione el botón INFO para accesar al menú de FOTOS y ver la información de la fotografía.

2. Presione los CURSORES ▲ o ▼ y el botón SELECT para navegar y seleccionar el menú de FOTOS.

NOTAS:

1. El Contraste disminuirá automáticamente si se dejan en la pantalla imágenes estacionarias tales como fotos digitales por más de tres minutos.
2. El número máximo de fotos digitales que pueden ser desplegadas es de 999.
3. Presione el botón INFO para mostrar los números de fotos en tamaño muestra, además de otra información de las fotos individuales.
4. La pantalla puede mostrar el mensaje "Dispositivo de entrada no detectado" si la tarjeta de memoria MMCI/SD no ha sido introducida

Como Utilizar el Control Remoto de su TV

ROTAR

Seleccione esta opción del menú para rotar las fotos en dirección de las manecillas del reloj (CURSOR ▶) y en dirección inversa a las manecillas del reloj (CURSOR ◀).

PRESENTACIÓN

Seleccione esta opción del menú para iniciar una presentación de las fotos digitales. Mientras el submenú del Intervalo está resaltado, presione el botón SELECT para cambiar el tiempo de intervalo desde 5, 10 y 30 segs. Presione el botón SELECT para parar en una foto elegida de la presentación. Después de 30 segundos, la presentación continuará o presione el botón SELECT otra vez para continuar con la presentación.

NOTAS:

1. Durante la PRESENTACIÓN también funciona la Reducción Automática de contraste, para continuar presione luego cualquier botón
2. Los nombres modificados de los archivos de fotos deben ser de 8 caracteres (Ej. ABCD1234.jpg). 1er. caracter: letras; 2do al 4to: letras o números; 5to al 8vo.: números. Los archivos de fotos deben er colocados primeramente en el nombre de un subdirectorio con 8 caracteres (Ej. 123ABCDE). 1er al 3ro: números; 4to al 8vo.: letras. El subdirectorio luego debe ser colocado en un directorio principal con un nombre de archivo de formato "dcim".
3. Los tipos de imágenes soportadas son de hasta 3072 x 2304; el formato JPEG deberá estar conforme con el Estándar DCF (Regla de Diseño para el Sistema de Archivos de Cámara).
4. Este televisor despliega solamente imágenes digitales de cámaras digitales que cumplen el estándar DCF. Las Imágenes que son copiadas, editadas o modificadas en una computadora pueden ser no desplegadas en el televisor.

Como Utilizar el Control Remoto de su TV

15 Botón de VOLUMEN (VOL), Botón MUTE Use el botón VOL UP (▲) or VOL DOWN (▼) hasta obtener el nivel de sonido deseado.

Para reducir el sonido a la mitad del volumen normal (SOFT MUTE) para contestar el teléfono, etc., presione el botón MUTE. Presione el botón MUTE un vez más para apagar el sonido completamente (MUTE). Para encender el sonido, presione el botón MUTE una vez más o el botón VOL UP (▲).

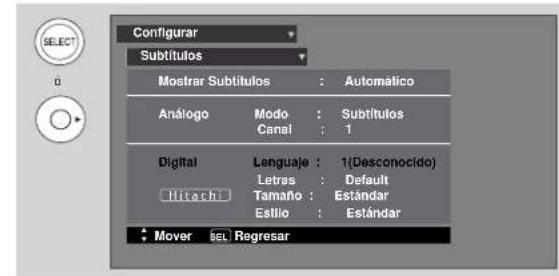

Los Subtítulos serán desplegados automáticamente cuando las funciones MUTE/SOFT MUTE estén activas y los Subtítulos estén en modo AUTO (ver pág. 167).

Cuando el televisor sea apagado a un nivel de volumen de 31 o más, el nivel de volumen por default será de 30 cuando el televisor sea encendido. Sin embargo, si el nivel está en 30 o menos, este nivel de volumen se mantendrá cuando el televisor sea encendido.

16 Botones del SELECTOR DE CANAL/CANALES FAVORITOS (FAV CH) y ENTER.

Los botones del SELECTOR DE CANALES son usados para seleccionar canales, ingresar código de acceso, etc. Use los botones del SELECTOR DE CANALES para ingresar uno, dos, o tres números para seleccionar los canales. Ingrese primero el número "0" para canales del 1 al 9, o simplemente presione el único dígito del canal que se desea sintonizar y presione el botón ENTER para que la TV lo sintonice. Para Canales Digitales, use los botones del SELECTOR DE CANALES con el botón del GUIÓN (-). La selección de canales también puede ser realizada con el botón CH UP (▲) o CH DOWN (▼).

Presione el botón CANALES FAVORITOS (FAV CH) para cambiar al modo de canal favorito (FAV). Usted sabrá cuando está en el modo de Canal Favorito cuando (FAV) es desplegado y el # de canal desplegado está VERDE. Presione otra vez para regresar y sintonizar a sus canales regulares. Usted puede agregar cualquier canal a su Lista de Canales Favoritos presionando y manteniendo presionado el botón FAV CH hasta que el # de canal desplegado cambie de BLANCO a VERDE RESALTADO. También puede borrar un canal de su lista de canales favoritos presionando y manteniendo presionado el botón FAV CH hasta que el # de canal desplegado cambie de VERDE RESALTADO a BLANCO.

17 Botón de GUIÓN (-)
Use el botón de GUIÓN (-) junto con los de SELECCIÓN DE CANALES para sintonizar Canales Digitales que tienen números de subcanal indicados con un (-) GUIÓN (ejemplo: 15-1).
18 Botón de ÚLTIMO CANAL (LAST CH)
Presione este botón para cambiar entre el canal actual y el último canal visto.
19 Botón de GRABACIÓN (RECORD)
Presione este botón para grabar programas cuando el control remoto está en modo PVR/VCR.

Picture-In-Picture (PIP)

Su televisor Plasma HITACHI tiene incorporada una tecnología de sintonizador diseñada para obtener una imagen mejorada que usted disfrutará. Esta función le permite ver simultáneamente Canales Digitales y Entradas de Video tanto en la imagen principal como la sub-imagen con un control separado. Los Canales Analógicos no pueden ser vistos en el modo PIP. Favor de ver la tabla de disponibilidad en el modo PIP en la siguiente página.

Para seleccionar entre la imagen principal y la sub-imagen PIP use los CURSORES del control remoto. El canal con despliegue de color naranja se moverá con cada presión de los CURSORES.

La función PIP (Picture-in-Picture) es conveniente cuando usted desea ver más de un programa al mismo tiempo. Usted puede ver un programa de TV mientras ve otros programas de cualquiera de las entradas de video.

Use la conexión que se muestra a la derecha para ver un programa de VCR como sub-imagen mientras ve otro en la imagen principal (Canal Digital de señal CABLE/AEREA).

Aviso: Este message aparecerá cuando la opcion PIP (imagen-en-imagen) se activa cuando no existe canal digital como una de las opciones. "Esta opción no esta disponible, favor de consultar manual de uso."

①Botón PIP

Presione el botón PIP y aparecerá una sub-imagen en uno de los tres diferentes modos (POP, PIP ó SPLIT) dependiendo de la señal de entrada. Para cambiar entre los modos utilice el botón PIP en el control remoto.

MODO SPLIT (DIVIDIDO)

El modo SPLIT despliega la imagen principal y la sub-imagen de un mismo tamaño en la pantalla.

El modo POP despliega la sub-imagen afuera de la imagen principal. Use los CURSORES (▲ o ▼) para mover la sub-imagen. Esta opción no está disponible con una señal 1080p/1080i/720p. Favor de ver la tabla de los modos PIP en la página siguiente.

NOTA: 1. En el modo PIP SPLIT, presione los CURSORES ( ◀ ó ▶ ) para habilitar el sonido de la subimagen.

Picture-In-Picture (PIP)

MODO PIP (PICTURE-IN-PICTURE)

Seleccione CABLE/AEREA, Entrada 1\~3, Frontal ó HDMI 1,2, Frontal del menú de entradas (INPUTS). Seleccione un canal que tenga una señal 1080p/1080i/720p. Para prevenir marcas permanentes en la pantalla, ocasionalmente mueva la sub-imagen utilizando los CURSORES del control remoto.

Tabla de Especificaciones del PIP

ModoPIP 108

Sub-Imagen

Canal Digital (Aire ó Cable)

Componente/Compuesto/S-IN/HDMI

480p Main 16x9

480i 16x9

480i 16x9

1080i/p 4x3

720p 16x9

480p 4x3

480p 16x9

480i 16x9

480i 16x9

480i 4x3

16x9

4x3

POP

Canal Digital(Aire ó Cable)

1080i

16x9

720p

16x9

480p

16x9

480p

4x3

Sí

Sí

Sí

Sí

Sí

Sí

Sí

480i

16x9

480i

4x3

Sí

Sí

Sí

Sí

Sí

Sí

Sí

Componente Compuesto S-IN HDMI

1080i/p

16x9

720p

16x9

480p

16x9

Sí*1

Sí*1

Sí*1

Sí*1

Sí*1

Sí*1

480p 4x3

Sí

Sí

Sí

Sí

Sí

Sí

480i

16x9

Sí*1

Sí*1

Sí*1

Sí*1

Sí*1

Sí*1

480i

4x3

Sí

Sí

Sí

Sí

Sí

Sí

PIP 16x9

Canal Digital(Aire ó Cable)

1080i

16x9

Sí

Sí

Sí*2

Sí*2

720p

16x9

Sí

Sí

Sí*2

Sí*2

480p

16x9

Sí

Sí

Sí*2

Sí*2

480p

4x3

480i

16x9

Sí

Sí

Sí*2

Sí*2

480i

4x3

Componente Compuesto S-IN HDMI

1080i/p

16x9

Sí

Sí

Sí

Sí

720p

16x9

Sí

Sí

Sí

Sí

480p

16x9

Sí*2

Sí*2

Sí*2

Sí*2

480p

4x3

480i

16x9

Sí*2

Sí*2

Sí*2

Sí*2

480i

4x3

PIP 4x3

Canal Digital(Aire ó Cable)

1080i

16x9

Sí*1

Sí

Sí*1

Sí

720p

16x9

Sí*1

Sí

Sí*1

Sí

480p

16x9

Sí*1

Sí

Sí*1

Sí

480p

4x3

480i

16x9

Sí*1

Sí

Sí*1

Sí

480i

4x3

Componente Compuesto S-IN HDMI

1080i/p

16x9

Sí

Sí

720p

16x9

Sí

Sí

480p

16x9

Sí*2

Sí*2

480p

4x3

480i

16x9

Sí*2

Sí*2

480i

4x3

SPLIT

Canal Digital(Aire ó Cable)

1080i

16x9

Sí

Sí

Sí

Sí

Sí

Sí

720p

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480p

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480p

4x3

Sí

Sí

Sí

Sí

Sí

Sí

480i

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480i

4x3

Sí

Sí

Sí

Sí

Sí

Sí

Componente Compuesto S-IN HDMI

1080i/p

16x9

Sí

Sí

Sí

Sí

Sí

Sí

720p

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480p

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480p 4x3

Sí

Sí

Sí

Sí

Sí

Sí

480i

16x9

Sí

Sí

Sí

Sí

Sí

Sí

480i

4x3

Sí

Sí

Sí

Sí

Sí

Sí

Sí*1: Aspecto automático Apagado

Sí*2: Aspecto automático Encendido

(-): No disponible

Picture-In-Picture (PIP)

②Botón de PAUSA (PAUSE)

Presione el botón PAUSE repetidamente para cambiar entre modos de congelamiento (FREEZE) (Freeze principal, modo dividido y modo por pasos). Esta función es conveniente cuando se desea escribir la dirección de una compañía de orden por correo, tomar estadísticas de algún evento deportivo, etc. Para volver a la imagen en movimiento, presione el botón EXIT.

IMAGEN PRINCIPAL CONGELADA (MAIN FREEZE)

Presione el botón PAUSE para congelar un cuadro de la imagen que usted está viendo, el cuadro congelado será mostrado en la imagen principal. Presione el botón EXIT para regresar a la vista normal. Esta función es útil para congelar cuadros de imagen que contienen datos de direcciones o teléfonos.

NOTA: 1. El modo FREEZE predeterminado es imagen PRINCIPAL congelada, seguido de imagen congelada DIVIDIDA y después por PASOS. El último modo de FREEZE que se seleccionó antes de presionar el botón EXIT será el que aparezca al presionar el botón PAUSE de nuevo.
2. Cada cuadro de imagen congelado en el modo por pasos está retardado 0.1 (1/10) segundos.

Presione el botón PAUSE para congelar la imagen que usted está viendo (solamente la sub-imagen derecha se congelará). Presione el botón EXIT para regresar a la vista normal.

Presione el botón PAUSE para congelar tres cuadros de la imagen que usted está viendo (solamente 3 sub-imágenes se congelarán). Presione el botón EXIT para regresar a la vista normal. Esta función es útil para ver imágenes en movimiento que tienen muchos detalles, por ejemplo, una jugada de cerca en un evento deportivo o en un tiro de golf.

OPERACION DE LAS FUNCIONES PREGRABADAS PARA SU RECEPTOR DE CABLE.

Este control remoto está diseñado para operar diferentes tipos de receptores de cable. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su receptor de cable (consulte las páginas 132-133 para ver la lista de códigos).

1. Encienda su receptor de cable.
2. Para cambiar al modo de Cable (CBL), utilice el botón SOURCE SELECT en el control remoto para posicionar la la luz del LED en la selección correspondiente SAT/CBL.
3. Mantenga presionado el botón SOURCE SELECT en el remoto e ingrese el código de cuatro dígitos preestablecido que coincide con su receptor, como se muestra en las páginas 132-133. Suelte el botón SOURCE SELECT. La luz indicadora parpadeará tres veces si el código fue aceptado.
4. Apunte el control remoto hacia el receptor de cable y presione el botón POWER. El control apagará su receptor de cable cuando ingrese el código preestablecido de cuatro dígitos correcto. Cuando esto ocurre, el control remoto ya está programado para su receptor. Si su receptor no se apaga, intente un código de cuatro dígitos preestablecido diferente.
5. El control remoto ahora controlará su receptor de cable.

NOTA: 1. Si su receptor no puede ser operado después de realizar los procedimientos anteriores, el código de su receptor no ha sido pregrabado en el control remoto.
2. En el caso improbable de que su receptor no pueda ser operado después de realizar los procedimientos anteriores, por favor consulte su guía de operación del receptor.
3. El control remoto recordará los códigos que usted haya programado hasta que se remuevan las baterías del control remoto. Después de reemplazar las baterías, repita el procedimiento completo de programación como se describe arriba.

①Botones PREGRABADOS DEL RECEPTOR Estos botones transmiten los códigos pregrabados al receptor de cable programado :

-Power	-Cursor/Select	-Números
-Menu	-Info	-Enter
-Exit	-Selector de Canales
-Guide	-Last CH

②Botones EXCLUSIVOS DE TV Estos botones son para operar solamente el TV:

-Day/Night	-CC	-Inputs (Solo si es programado, ver pág. 130)
-Aspect	-Volumen
-PIP	-Mute
-Pausa

EL CÓDIGO DE MI RECEPTOR DE CABLE ES: ____
NOTA: Consulte la guía de operación del receptor de cable para la operación de los botones exclusivos para el receptor de cable.

El Control Remoto para controlar un STB\*/Receptor Satelital

OPERACION DE LAS FUNCIONES PREGRABADAS PARA SU STB/RECEPTOR SATELITAL.

Este control remoto está diseñado para operar diferentes tipos de STB/receptores satelitales. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su receptor de satélite (consulte las páginas 132-133 para ver la lista de códigos).

1. Encienda su STB/Receptor Satelital.
2. Para cambiar al modo de STB/Receptor Satelital (SAT), utilice el botón SOURCE SELECT en el control remoto para posicionar la luz del LED en la selección correspondiente SAT/CBL.
3. Mantenga presionado el botón SOURCE SELECT en el remoto e ingrese el código de cuatro dígitos preestablecido que coincide con su STB/receptor Satelital, como se muestra en las páginas 132-133. Suelte el botón SOURCE SELECT. La luz indicadora parpadeará tres veces si el código fue aceptado.
4. Apunte el control remoto hacia el STB/receptor Satelital y presione el botón POWER. El control apagará su STB/receptor Satelital cuando ingrese el código preestablecido de cuatro dígitos correcto. Cuando esto ocurre, el control remoto ya está programado para su STB/receptor Satelital. Si su STB/receptor Satelital no se apaga, intente un código de cuatro dígitos preestablecido diferente.
5. El control remoto ahora controlará su receptor de cable.

NOTA: 1. Si su STB/Receptor Satelital no puede ser operado después de realizar los procedimientos anteriores, el código de su STB/Receptor Satelital no ha sido pregrabado en el control remoto.

1. En el caso improbable de que su convertidor no pueda ser operado después de realizar los procedimientos anteriores, por favor consulte su guía de operación del convertidor.
2. El control remoto recordará los códigos que usted haya programado hasta que se remuevan las baterías del control remoto. Después de reemplazar las baterías, repita el procedimiento completo de programación como se describe arriba.

①Botones PREGRABADOS DEL STB/ RECEPTOR SATELITAL). Estos botones transmiten los códigos pregrabados al STB/Receptor Satelital programado:

-Power	-Cursor/Select	-Números, Guión
-Menu	-Info	-Enter
-Exit	-Selector de Canales
-Guide	-Last CH

②Botones EXCLUSIVOS DE TV Estos botones son para operar solamente el TV :

-Day/Night	-CC	-Inputs (Solo si es pro-gramado, ver pág.130).
-Aspect	-Volumen
-PIP	-Mute	-Pausa

EL CÓDIGO DE MI STB/RECEPTOR SATELITAL ES: ____

NOTA: Consulte la guía de operación del STB/Receptor Satelital para la operación de los botones exclusivos para el STB/Receptor Satelital.

El Control Remoto para controlar un reproductor de DVD

OPERACION DE LAS FUNCIONES PREGRABADAS PARA SU REPRODUCTOR DE DVD.

Este control remoto está diseñado para operar diferentes tipos de reproductores de DVD. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su reproductor de DVD (consulte las páginas 132-133 para ver la lista de códigos).

1. Encienda su reproductor de DVD.
2. Para cambiar al modo de DVD (DVD), utilice el botón SOURCE SELECT en el control remoto para posicionar la la luz del LED en la selección correspondiente DVD.
3. Mantenga presionado el botón SOURCE SELECT en el remoto e ingrese el código de cuatro dígitos preestablecido que coincide con su reproductor de DVD, como se muestra en las páginas 132-133. Suelte el botón SOURCE SELECT. La luz indicadora parpadeará tres veces si el código fue aceptado.
4. Apunte el control remoto hacia el reproductor de DVD y presione el botón POWER. El control apagará su reproductor de DVD cuando ingrese el código preestablecido de cuatro dígitos correcto. Cuando esto ocurre, el control remoto ya está programado para su reproductor de DVD. Si su reproductor de DVD no se apaga, intente un código de cuatro dígitos preestablecido diferente.
5. El control remoto ahora controlará su reproductor de DVD.

NOTA: 1. Si su reproductor de DVD no puede ser operado después de realizar los procedimientos anteriores, el código de su reproductor de DVD no ha sido pregrabado en el control remoto.
2. En el caso improbable de que su reproductor de DVD no pueda ser operado después de realizar los procedimientos anteriores, por favor consulte su guía de operación del reproductor.
3. El control remoto recordará los códigos que usted haya programado hasta que se remuevan las baterías del control remoto. Después de reemplazar las baterías, repita el procedimiento completo de programación como se describe arriba.

①Botones PREGRABADOS DEL REPRODUCTOR DE DVD.
Estos botones transmiten los códigos pregrabados al reproductor de DVD programado.
-Power -Números
-Menu -Reproducir, Detener,
-Info Pausa, RWD, FWD,
-Cursor/Select Skip RWD, Skip FWD.

②Botones EXCLUSIVOS DE TV

Estos botones son para operar solamente el TV :

-Day/Night -CC -Inputs (Solo si
-Aspect -Volumen es programado,
-PIP -Mute ver pág.130)

-Exit

EL CÓDIGO DE MI REPRODUCTOR DE DVD

ES:

NOTA: Consulte la guía de operación del reproductor de DVD para la operación de los botones exclusivos para el reproductor de DVD.

El Control Remoto para controlar una VCR/PVR

OPERACION DE LAS FUNCIONES PREGRABADAS DE SU VCR/PVR (Videograbadora personal).

Este control remoto está diseñado para operar diferentes tipos de VCRs/PVRs. Usted debe primero programar el control remoto para ser compatible con el sistema remoto de su VCR/PVR (consulte las páginas 132-133 para ver la lista de códigos).

1. Encienda su VCR/PVR.
2. Para cambiar al modo de VCR/PVR (PVR/VCR), utilice el botón de SOURCE SELECT en el control remoto para posicionar la luz del LED en la selección correspondiente PVR/VCR.
3. Mantenga presionado el botón SOURCE SELECT en el remoto e ingrese el código de cuatro dígitos preestablecido que coincide con su VCR/PVR, como se muestra en las páginas 132-133. Suelte el botón SOURCE SELECT. La luz indicadora parpadeará tres veces si el código fue aceptado.
4. Apunte el control remoto hacia el VCR/PVR y presione el botón POWER. El control apagará su VCR/PVR cuando ingrese el código preestablecido de cuatro dígitos correcto. Cuando esto ocurre, el control remoto ya está programado para su VCR/PVR. Si su VCR/PVR no se apaga, intente un código de cuatro dígitos preestablecido diferente.
5. El control remoto ahora controlará su VCR/PVR.

NOTA: 1. Si su VCR/PVR no puede ser operado después de realizar los procedimientos anteriores, el código de su VCR/PVR no ha sido pregrabado en el control remoto.

1. En el caso improbable de que su VCR/PVR no pueda ser operado después de realizar los procedimientos anteriores, por favor consulte su guía de operación del VCR/PVR.
2. El control remoto recordará los códigos que usted haya programado hasta que se remuevan las baterias del control remoto. Después de reemplazar las baterias, repita el procedimiento completo de programación como se describe arriba.

Botones PREGRABADOS DEL VCR/PVR Estos botones transmiten los códigos pregrabados al VCR/PVR programado :

-Power -Cursor/Select -Enter
-Menu -Selector de Canales -Guión (-)
-Exit -Números -Reproducir, Pausa,
-Info -Last CH Detener
-Grabar -RWD -FWD, Skip FWD

Botones EXCLUSIVOS DE TV Estos botones son para operar solamente el TV :

-Day/Night	-CC	-Inputs (solo si es programada, ver pág. 130)
-Aspect	-Volumen
-PIP	-Mute

EL CÓDIGO DE MI VCR/PVR ES: ____

NOTA: Consulte la guía de operación del VCR/PVR para la operación de los botones exclusivos para el VCR/PVR.

Como utilizar el botón SOURCE SELECT

ACCESO A LAS ENTRADAS

Esta función opcional permite al usuario del control remoto, la configuración de su botón SOURCE SELECT para accesar una entrada específica de la TV. La configuración para esta función solamente es aplicable al modo normal del control remoto y solamente es aplicable a los modos de DVD, PVR/VCR y SAT/CBL.

1. Seleccione el modo del dispositivo deseado (DVD, PVR/VCR o SAT/CBL) utilizando el botón de SOURCE SELECT para posicionar el indicador LED en la selección correspondiente.
2. Mantenga presionado el botón de SOURCE SELECT en el control remoto e ingrese el código de cuatro dígitos preestablecido que sea compatible con su dispositivo como se muestra en las páginas 132-133.
3. Luego, ingrese el número de entrada (1-7) relacionado a donde fue conectado el dispositivo (ver tabla 1).
4. Suelte el botón de SOURCE SELECT.
5. Si se realizó correctamente, el indicador LED del dispositivo parpadeará 3 veces para confirmar una correcta configuración.
6. El control remoto ahora controlará el dispositivo deseado.
7. Presionando el botón INPUTS, se acessará a la entrada de video del dispositivo deseado.

EJEMPLO DE CONFIGURACIÓN (DVD Hitachi con código de lista 0573 conectado a la entrada 1 de la TV).

① Seleccione el modo DVD utilizando el botón de SOURCE SELECT para posicionar el indicador LED en DVD.
② Mantenga presionado el botón SOURCE SELECT y presione los números 0, 5, 7 y 3.
③ Luego presione el número 1, que representa el número de entrada asignada al reproductor de DVD.

④ Suelte el botón SOURCE SELECT.

⑤ Si se realizó correctamente, el indicador LED del dispositivo parpadeará 3 veces para confirmar una correcta configuración.

⑥ El control remoto ahora controlará el reproductor de DVD.

⑦ Presione el botón INPUTS para accesar instantáneamente a la entrada de video de su DVD en la entrada 1.

Tabla 1
ENTRADA	NUMERO ASIGNADO
ENTRADA 1	1
ENTRADA 2	2
ENTRADA 3	3
ENTRADA- FRONTAL	4
HDMI 1	5
HDMI 2	6
HDMI- FRONTAL	7

NOTA: 1. Esta función es opcional.
2. Si aplica, los números de entrada asignados pueden ser usados más de una vez.

El Control Remoto Simple

HITACHI ha incluido para su comodidad un segundo control remoto. El Control Remoto Simple tiene las funciones básicas más utilizadas frecuentemente.

① BOTÓN DE ENCENDIDO Y APAGADO (POWER)

Presione el botón de POWER para encender o apagar el televisor Plasma.

②BOTONES PARA CAMBIAR CANALES, CH + (▲) y CH- (▼)

Presione los botones CH+ (▲) arriba ó CH- (▼) abajo para seleccionar el canal deseado o para navegar por las opciones del menú en pantalla cuando está en el modo de la GUÍA.

③ BOTONES PARA CAMBIAR VOLUMEN, VOL- (◀) y VOL+ (▶)

Presione los botones VOL- (◀) izquierda ó VOL+ (▶) derecha para elegir el nivel de sonido deseado o para navegar por las opciones del menú en pantalla cuando está en el modo de la GUÍA.

④BOTÓN SELECT

Presione el botón SELECT para elegir cuando se está en el modo MENÚ y GUÍA.

⑤BOTÓN MUTE

Para reducir el sonido a la mitad del volumen normal (VOLUMEN BAJO) para contestar el teléfono, etc., presione el botón MUTE. Presione de nuevo el botón MUTE para desactivar el sonido completamente (VOLUMEN APAGADO). Para reestablecer el sonido, presione el botón MUTE nuevamente, o presione el botón VOL (▶).

⑥BOTÓN DE CANAL FAVORITO (FAV CH)

Presione el botón FAV CH para accesar a sus canales favoritos.

⑦BOTÓN DE ENTRADAS (INPUTS)

Presione repetidamente el botón INPUTS, esto lo llevará através de las opciones del menú de entradas (vea pag. 119).

⑧BOTÓN EXIT

En el modo de MENU, este botón lo sacará de todas las opciones del menú en pantalla.

⑨BOTÓN DE MENÚ (MENU)

Presione el botón MENU para desplegar el menú en pantalla.

⑩BOTÓN DE GUÍA (GUIDE)

Presione este botón para accesar el sistema TV Guide On-Screen™ (Vea la explicación completa y un ejemplo en las págs. 144-146).

NOTA: El Control Remoto Simple no puede ser programado para controlar equipos externos.

Códigos del Control Remoto

Marca CABLE Códigos
ABC 0003,0008,0011

Americast	0899
Amino	1602
Bell South	0899
Clearmaster	0883
ClearMax	0683
Coolmax	0883
Digeo	1187
Director	0476

General Instrument.. 0476,0810,0276,0003,

0011

GoldStar	0144
Hamlin	0009,0273
Hitachi	0011,1421
I3 Micro	1602
Jerrold	0476,0810,0276,0003
	0012.0011
Memorex	0000

Motorola 1376.0476.0810.0276

1187.1254.1106

Multitech	0683
MultiVision	0012
Myrio	1602
Pace	1877,0237,0008
Panasonic	0000,0107
Paragon	0000
Phillips	1305.0317
Pioneer	1877,0877,0144,0533
Pulsar	0000
Quasar	0000
RadioShack	0883
RCA	1255
Regal	0279,0273
Rembrandt	0011
Runco	0000
Samsung	0144
Scientific Atlanta	1877,0677,0477,0008
Sejin	1602
Signature	0011
Sony	1006
Starcom	0003
Supercable	0276
Supermax	0683
Thomson	1256
Tocom	0012
Torx	0003
Toshiba	0000
Tristar	0683
V2	0883
Viewmaster	0883
Vision	0683
Vortex View	0683
Zenith	0000,0525,0899

Códigos del Control Remoto

Marca DBS/PVR	Códigos	Enterprise	0591	Sony	0533,1533,0864,1033,
ComboESA 0821,1268 1431
Hughes Network Systems	0739	Fisher	0670,1919	Sova	1122
Philips	0739	Funai	0675,1268,1334	Sungale	1074
Samsung	0739	Gateway	1073,1077,1158	Superscan	0821
		GE	0522,0815,0717 SVA 0860,1105
Marca PVR	Códigos	Go Video	0744,0715,0741,0783,	Sylvania	0675,0821,1268
ABS	1972		0833,0869,1044,1075,	Symphonic	0675,0821
Alienware	1972		1099,1144,1158,1304,	Teac	0758,0790,0809
CyberPower	1972		1730	Technics	0490,0703
Dell	1972	Go Vision	1071,1072	Technosonic	0730
DirecTV	0739	GoldStar	0741	Techwood	0692
Gateway	1972	GPX	0699,0769	Terapin	1031
Hewlett Packard	1972	Greenhill	0717	Theta Digital	0571
Howard Computers	1972	Harman/Kardon	0582,0702	Toshiba	0503,0695,1045,1154
HP	1972	Hitachi	0573,0664,1247,1919	Tredex	0799,0800,0803,0804
Hughes Network Systems	0739	Hiteker	0672	TYT	0705
Humax	0739	iLo	1348	Urban Concepts	0503
Hush	1972	Initial	0717	US Logic	0839
IBUYPOWER	1972	Insignia	1268	Venturer	0790
Linksys	1972	Integra	0627	Vizio	1064,1226
Media Center PC	1972	JBL	0702	Xbox	0522
Microsoft	1972	Jensen	1016	Yamaha	0490,0539,0545
Mind	1972	JSI	1423	Zenith	0503,0591,0741,0869
Niveus Media	1972	JVC	0558,0623,0867,1164	Zoece	1265
Northgate	1972	jWin	1049,1051
Panasonic	0616	Kawasaki	0790	DVD-R	Codes
Philips	0618,0739	Kenwood	0490,0534,0682,0737	Accurian	1416
RCA	0880	KLH	0717,0790,1020,1149	Apex Digital	1056
ReplayTV	0614,0616		1261	Aspire Digital	1168
Samsung	0739	Konka	0711,0719,0720,0721	Coby	1086
Sonic Blue	0614,0616	Koss	0651,0896,1423	CyberHome	1129
Sony	0636,1972	Landel	0826	Funai	0675,1334
Stack	0009,1972	Lasonic	0798,1173	Gateway	1073,1158
Systemax	1972	Lenoxx	1127	Go Video	0741,1158,1304,1730
Tagar Systems	1972	LG	0591,0741,0801,0869	iLo	1348
Tivo	0618,0636,0739	LiteOn	1058,1158,1416,1440	JVC	1164
Toshiba	1008,1972,1996	Loewe	0511	LG	0741
Touch	1972	Magnavox	0503,0539,0646,0675,	LiteOn	1158,1416,1440
Viewsonic	1972		0821,1268	Magnavox	0646,0675
Voodoo	1972	Malata	0782,1159	Panasonic	0490
ZT Group	1972	Marantz	0539	Philips	0646
		Memorex	0695,0831,1270	Pioneer	0631
		Microsoft	0522 Polaroid 1086
Marca DVD	Códigos	Mintek	0839,0717	RCA	0522
		Mitsubishi	1521,0521 Samsung 0490
Accurian	1072,1416	Momitsu	1082	Sensory Science	1158
Advent	1016	NAD	0741	Sharp	0675
Aiwa 0641		NEC	0785 Sony 1033,1431
Akai	0695,0770,0899,1089	Nesa	0717	Sylvania	0675
Alco	0790	Next Base	0826	Zenith	0741
Allegro	0869	NexxTech	1402
Amphion Media Works	0872	Norcent	1003,0872,1107,1265
AMW	0872	Onkyo	0503,0627,0792
Apex Digital	0672,0717,0755,0794	OptoMedia Electronics	0896
	0795,0796,0797,0830	Oritron	0651
	1004,1020,1056,1061	Panasonic	0490,0632,0703,1362,
	1100		1462,1490,1762
Arrgo	1023	Philco	0690,0733,0790,0862,
Aspire Digital	1168,1407		1855,2000
Audiologic	0736,	Philips 0503,0539,0646,0675,
Audiovox	0790,1041,1071,1072		0854,1260,1267,1354
	1121,1122	Pioneer	0525,0571,0631,0632
Axion 1071,1072 Polaroid 1020,1061,1086
B & K	0655,0662	Polk Audio	0539
Blaupunkt	0717	Portland	0770
Blue Parade	0571	Presidian	0675,1072
Broksonic	0695,0868	Prima	1016
Cambridge Soundworks 0690 Proscan 0522
Cinea	0831 ProVision 0778
CineVision	0876,0833,0869	Qwestar	0651
Citizen	1277	RCA	0522,0571,0717,0790,
Coby	0778,0852,1086,1107		0822,1022,1132,1193
	1165,1177,1351	Rio	0869
Craig	0831	Rotel	0623
Curtis Mathes	1087	Rowa	0823
CyberHome	0816,0874,1023,1024	Sampo	0698,0752
	1117,1129,		Samsung 0490,0573,0820,0899,
Daewoo 0784,0705,0833,		0869	1044,1075
	1169,1172,1234,1242	Sansui	0695
Denon	0490,0634	Sanyo	0670,0695,0873,1919
Desay	1407	Sensory Science	1158
Disney	0675,1270	Sharp	0630,0675,0752,1256
Dual	1068,1085	Sharper Image	1117
Durabrand	1127	Sherwood	0633,0770,1043,1077
DVD2000 0521 Shinsonic		0533,0839
Emerson	0591,0675,0821,1268	Sonic Blue	0869,1099

Menú en Pantalla

1. Presione MENU en el control remoto para desplegar las diferentes funciones de su TV Plasma HITACHI.
2. Utilice los CURSORES (botones ▲,▼,◀ y ▶) para navegar por las diferentes opciones del menú. Presione el botón SELECT para seleccionar o elegir.
3. Presione EXIT en el control remoto para salir rápidamente de cualquier menú.

Esta parte del menú en pantalla muestra cuales son las opciones disponibles.

Notas: 1. El menú preestablecido de fábrica está en idioma Inglés, para lograr verlo en idioma español favor de elegir el menú Configurar, luego elegir Configurar el Menú y cambiar en Lenguaje de inglés a español. 2. Las pantallas de los diferentes submenús que se muestran en las siguientes páginas son con fines ilustrativos, por lo tanto; no reflejan la apariencia actual del menú en pantalla de su televisor Plasma HITACHI.

Video

Modo de Imagen	Seleccione uno de los tres modos; Día (Dinámico), Día (Normal) y Noche.
Nivel de Blanco	Ajusta el nivel de blanco de la imagen.
Nivel de Negro Ajusta el nivel de negro de la imagen.
Color Ajusta el color de la imagen.
Tinte	Ajusta el tinte de la imagen.
Nitidez	Ajusta la nitidez de la imagen.
Temperatura de color	Elija el modo ALTA para una menor intensidad de color con más azul, elija MEDIA para un color natural, ESTANDAR para colores estándares ó BLANCO/NEGRO para colores más rojizos.
Realzar Nivel de Negro	Resalta las sombras de la imagen en escenas obscuras.
Modo de Contraste	Utilice esta función para elegir entre dos configuraciones de Modo de Contraste, Normal y Dinámico.
Reducción de Ruido	Reduce el ruido visible en la imagen.
Interferencia de Color	Reduce el ruido causado por interferencia de color
MPEG-NR4	Reduce el ruido mosquito en la imagen.

Modo Autom. de Cine	Seleccione entre la detección Original 3:2 o la nueva Movimiento Ligero.
Modo de Juegos	Active esta opción cuando utiliza videojuegos con el televisor.
Espacio de Color	Seleccione AMPLIO para ver colores de alta fildelidad o ESTÁNDAR para ver los colores fieles del estándar HDTV.
Control de Colores	Ajusta y equilibra los colores individualmente para hacerlos más profundos o más puros de acuerdo a la preferencia.
Decodificar Colores	Ajusta el porcentaje de Rojo, Verde y Color de acuerdo a la preferencia.
Auto Color	La función de AUTO COLOR automáticamente monitorea y ajusta el color para mantener los niveles de color constantes aún después de cambiar de programa o canal. También mantiene tonos naturales de la piel manteniendo una fidelidad de los colores del fondo.

Menú en Pantalla

Balance Utilice esta función para ajustar del Blanco la parte obscura (corte) y parte brillante (drive) del fondo blanco.
Panel Lateral Obscuro	Cambia las barras laterales de grises a negras cuando se encuentra viendo señales 4:3 en el modo estándar.
Aspecto	Seleccione la relación de aspecto del formato de imagen.
Restaurar Video	Seleccione esta opción para restaurar a las condiciones de video de fábrica y para observar la demostración de la opción Movimiento Ligero.

Audio

Agudos	Ajusta los sonidos agudos.
Bajos	Ajusta los sonidos bajos.
Balance	Ajusta el balance.
Surround	Selecciona las opciones del Sonido Surround (Off, Normal, Amplio)
Bass Boost	Activa/Desactiva la opción Bass Boost.
Tipo de Audio	Selecciona entre tres tipos de Audio disponibles.
Bocinas Internas	Selecciona las bocinas internas o bocinas externas.
Auto Cancelar Ruido	Elimina el ruido entre estaciones o entre canales.
Volumen Perfecto	Ajusta el volumen a un nivel fijo.
Realzar Audio	Seleccione On para realizar audio.
Lenguaje	Seleccione las opciones de Lenguaje cuando están disponibles.
Salida Digital	Seleccione opciones de salida óptica.
DRC	Active o desactive la compresión de rango dinámico (DRC).
Sincronía del audio	Utilice esta opción para sincronizar el audio con la imagen en las fuentes de señal digitales y analógicas.

NOTA: Las opciones de Lenguaje, Salida Digital y DRC del menú de Audio solo están disponibles para canales digitales.

Guía de Programas de TV

Guía de Programas de TV

Configure, controle y navegue por este sistema de guía.

Organizar Canales

Medidor de Señal	Accese al medidor de señal.
Auto Programar Canales	Active el autoprogramador de canales.
Lista de Canales	Configure la lista de canales.

Censuras

¿Desea Cambiar Clave?	Cambie la clave de acceso.
Activar Bloqueo	Elija para bloquear canal y/o el panel frontal.
Clasificación de Cine	Bloqueé varios tipos de películas y tipos de video basados en la clasificación de las imágenes.

Clasificación de TV	Bloqueé varios tipos de películas y programas de TV basados en la clasificación de programas.
Clasificación para Canadá (Inglés)	Bloqueé varios tipos de películas y programas de television basados en el sistema de clasificación de Canadá.
Clasificación para Bloqueé varios tipos de películas Canadá (Francés)	Bloqueé varios tipos de películas y programas de television basados en el sistema de clasificación Franco/canadiense.
Región 5	Sistema de Clasificación para señal Digital para bloquear diferentes tipos de programas.

Horarios

Fijar el Reloj	Configure las opciones del reloj.
Tiempo de Auto-Apagado	Seleccione el intervalo de auto-apagado (cada 30 min., 00:30-3:00).
Programar Modo Día/Noche tres modos de imagen.	Configure las opciones de los

Configurar

Configurar el Menú	Seleccione idioma del menú Inglés, Francés o Español y fondo.
Configurar el Seleccione las opciones del Salva Salva Pantallas	Pantallas para prevenir marcado.
Configurar Entradas	Nombre las entradas de video, VCR, DVD, etc.
Configurar el AV Net	Configure la Guía del AV Net.
Subtítulos Opción para desplegar diálogo/texto.
Configurar la Salida IR de período IR, Largo o Normal.	Seleccione entre las dos opciones
Información de la CableCARD	Accese información importante de Diagnóstico y de la CableCARD.
Elegir la Opción Seleccione la opción de Inicio de Inicio Rápido	Rápido del televisor.
Restablecer el Programa	Seleccione para ver/actualizar la versión de software y restablecer la configuración del televisor.

Girar Pantalla\*

Activar	La opción Girar Pantalla está habilitada. Controle la base giratoria motorizada.
Desactivar	La opción Girar Pantalla está deshabilitada.

* Solo P50X901

NOTA: 1. El Medidor de Señal del menú Organizar Canales solamente está disponible para canales digitales.

1. El menú Girar Pantalla solamente está disponible cuando la Base Giratoria del TV está conectada. (Solo P50X901).

Menú en Pantalla

Video

Seleccione VIDEO para ajustar las opciones de la imagen y mejorar la calidad de la misma. Usted podrá configurar independientemente cada entrada de Video como prefiera, para mejorar el desempeño y lograr una visión placentera dependiendo del programa de video que se esta viendo. Si se selecciona RESTAURAR VIDEO, solo la entrada seleccionada volverá a las condiciones originales de fábrica.

Modo de Imagen

Utilice esta función para elegir una de las opciones automáticas de la imagen para optimizar el desempeño de su TV.

1. Utilice los botones del CURSOR ◀ o ▶ para resaltar y seleccionar las opciones del MODO DE IMAGEN Día-Normal, Día-Dinámico o Noche).
2. Luego presionar el botón SELECT para elegir el modo y regresar al menú de Video ó presionar EXIT para salir.
3. Existen tres modos de imagen disponibles para el usuario, Día (Dinámico), Día (Normal) y modo Noche. Día (Dinámico) es el modo preestablecido de fábrica, esto puede ser cambiado ajustando cualquier opción de video a sus preferencias personales. El modo Día (Normal) puede ser usado como segunda opción para visualización en el día mientras que el modo Noche está configurado para ver programación nocturna.

1. Use los CURSORES ▲ o ▼ para resaltar la función que va a ser ajustada.
2. Presione el botón SELECT o el CURSOR ▶ para seleccionar las opciones de la función.
3. Presione los CURSORES ◀ o ▶ para ajustar la función seleccionada.
4. Presione MENU para regresar al menú principal.
5. Presione EXIT para salir del menú.

Contraste

Use esta función para cambiar el contraste entre los niveles de blanco y negro en la imagen.

Brillantez

Use esta función para ajustar el brillo total de la imagen.

Color

Use esta función para ajustar el nivel de color en la imagen.

Tinte

Use esta función para ajustar los tonos de piel para que parezcan naturales.

Nitidez

Use esta función para ajustar la cantidad de detalles finos en la imagen.

Video

Temperatura de Color

Configure esta opción a ALTA para un color más frio (azulado), a MEDIA para un color más natural, a ESTÁNDAR para un color más preciso o a BLANCO/NEGROpara un color más rojizo.

Realzar Nivel de Negro

Use esta función para realizar los detalles de sombra en escenas obscuras utilizando las opciones de off, bajo, medio y alto.

NOTA: 1. Si se elige CONTRASTE, usted ajustará el CONTRASTE de la imagen. Las demás opciones del menú como BRILLO, COLOR, TINTE y NITIDEZ pueden ser seleccionadas y ajustadas de la misma manera.
2. Puede ser necesario ajustar el TINTE para obtener una calidad de imagen óptima cuando se utilizan las entradas de VIDEO COMPONENTE Y-PbPr.
3. CABLE y AÉREA comparten la misma configuración de Video. También, cada entrada de video posee su propia configuración de video.

Modo de Contraste

Use esta función para elegir entre los dos modos de contraste definidos. Configure a DINÁMICO para obtener imágenes más obscuras en el nivel del negro, configure a NORMAL para obtener un nivel de Blanco a Negro balanceado.

Reducción de Ruido

La función de Reducción de Ruido automáticamente reduce el ruido visible en la imagen sin degradar la calidad de la misma. Configure la función Reducción de Ruido a OFF si la TV experimenta bloqueo de la imagen.

Interferencia de Color

Cuando se activa esta función, automáticamente reduce la interferencia de color en la imagen.

MPEG NR

La función de MPEG NR (Reducción de Ruido MPEG) automáticamente reduce el ruido mosquito en la imagen sin degradar la calidad de la misma. Configure la función MPEG NR a OFF si la TV experimenta bloqueo de la imagen.

Modo Automático de Cine

Use la función Modo Automático de Cine para elegir entre la detección y conversión Original 3:2 o la función especial Movimiento Ligero. Las películas de cine son filmadas a 24 marcos o imágenes fijas por segundo, en vez de 30 marcos o 60 campos como el video. Cuando la películas es transferida a video para visualización en televisión, la disparidad entre las dos tasas de marcos debe ser compensada. Esto involucra un proceso conocido como detección y conversión 3:2. Cuando usted elige la opción ORIGINAL su televisión de Plasma HITACHI activará la circuitería para esta función especial mejorando el desempeño de video cuando se ven fuentes o películas de cine en formato 480i. Elija el modo MOVIMIENTO LIGERO para crear una imagen suave y hermosa por la más alta tecnología de procesamiento por interpolacion cuando se ven fuentes o películas de cine en cualquier formato. Elija OFF para desactivar esta función.

Modo de Juegos

Active el Modo de Juegos mientras utiliza videojuegos en su televisor. Esta función mejora la respuesta entre la pantalla y el controlador de videojuegos que el usuario opera.

Espacio de Color

La función ESPACIO DE COLOR le permite elegir entre dos modos de color para el estándar HDTV. Seleccione AMPLIO para obtener colores brillantes o ESTÁNDAR para obtener colores fieles (normales) al estándar de la señal.

1. Use los CURSORES para seleccionar la opción de color AMPLIO ó ESTÁNDAR.

2. Presione EXIT para salir del menú o seleccione ESPACIO DE COLOR para regresar al menú previo.

Video

Control de Colores

Use esta función para ajustar y balancear los colores individuales enlistados para hacerlos más profundos o más puros dependiendo de las preferencias del usuario. Ajuste la INTENSIDAD para hacer el color más brillante (+) u obscuro (-). Ajuste el TONO para hacer los colores más profundos (+) o normales (-) para igualar los colores de la vida real.

1. Use los CURSORES ▲ o ▼ para para resaltar la función que va a ser ajustada.
2. Presione el botón SELECT o el CURSOR ▶ para elegir las opciones de colores de Usuario. Cuando la función está activada tiene una "√" en el recuadro llamado "Configuración del Usuario".
3. Presione los CURSORES ◀, ▶, ▼, ▲ y el botón SELECT para resaltar y ajustar los colores individuales.
4. Use los CURSORES ▲ y ▼ para resaltar y seleccionar "Reset" luego presione el botón de SELECT para regresar todos los colores a las condiciones de fábrica.

NOTA: Cuando el recuadro de Configuración del Usuario no está seleccionado, los colores enlistados no estarán disponibles.

Decodificar Colores

Use esta función para ajustar y balancear los porcentajes de Rojo, Verde y Color de acuerdo a la preferencia del usuario en cada una de las configuraciones de temperatura de color. Use TINTE para ajustar los tonos de la piel para que parezcan naturales.

1. Use los CURSORES ▲ o ▼ para resaltar las funciones.
2. Presione los CURSORES ◀, ▶, ▲ o ▼ y el botón SELECT para resaltar y ajustar los colores individuales.

NOTA: Los ajustes Rojo y Verde aplican para cada temperatura de color.

Auto Color

La función de Auto Color automáticamente monitorea y ajusta el color para mantener niveles de color constantes aún después de un cambio de canal o programa. También mantiene los tonos naturales de la piel mientras conserva los colores del fondo.

NOTA: Cuando reciba un canal digital por antena, use la entrada de componente o HDMI, la función Auto Color no estará disponible (gris).

Balance del Blanco

Use las funciones de nivel de corte (CUTOFF) para ajustar la temperatura del color de las zonas obscuras de la imagen. Use las funciones de DRIVE para ajustar la temperatura del color de las zonas brillantes de la imagen.

1. Use los CURSORES ▲ o ▼ para resaltar la selección.
2. Presione los CURSORES ◀ o ▶ para ajustar.
3. Presione el botón EXIT para salir o seleccione BALANCE DE BLANCO para regresar al menú anterior.

Video

La función de PANEL LATERAL OBSCURO cambia las barras laterales de grises a negras cuando se ven señales 4:3 en el modo Estándar.

1. Presione los CURSORES ◀ o ▶ para activar o desactivar.
2. Presione EXIT para salir del menú o seleccione PANEL LATERAL OBSCURO para regresar al menú previo.

NOTA: 1. Para prevenir envejecimiento desigual cuando se ve una señal 4:3, desactive el Panel Lateral Obscuro. Se recomienda ver la señal 4:3 con la barra lateral gris.
2. Esta función regresa automáticamente a Off cuando se apaga y se enciende la TV.

Aspecto

Use esta función para seleccionar la relación de aspecto del formato de imagen.

Formato Automático

Automáticamente ajusta la relación de aspecto dependiendo del llenado de pantalla de la señal de entrada.

Formato

Seleccione manualmente la relación de aspecto.

Posición Vertical

Esta función le permite seleccionar cuando el formato del aspecto es tipo 4:3 EXPANDIDO/ZOOM1/

ZOOM2 o 16:9 ZOOM. La posición vertical. Por ejemplo, será útil para centrar el área de la imagen tanto arriba como abajo de una imagen con señal 480i/480p. Un rango ajustable es -10 (el centro de video esta hacia abajo de la pantalla) a +10 (el centro de video esta hacia arriba de la pantalla).

1. Use los CURSORES ▲ o ▼ para seleccionar una opción del menú.
2. Presione el CURSOR ◀ o ▶ para ajustar la función.
3. Presione EXIT para salir del menú, o elija ASPECTO para regresar al menú principal.

NOTA: 1. La Posición Vertical no estará disponible en los modos 4:3 Estándar y los modos 16:9 Estándar.

1. La Posición Vertical regresa automáticamente a "0" cuando se apaga y se enciende la TV.

Video

Restaurar Video

Esta función le permite restaurar las opciones del menú de video de la entrada actual y regresarla al modo de VIDEO DIA-DINÁMICO. Además le permite observar la demostración de la nueva función especial del Modo Automático de Cine, Movimiento Ligero en sus dos modalidades, DIVIDIDA y LADO a LADO.

1. Use los CURSORES ▲, ▼ para resaltar las funciones deseadas.
2. Presione el botón SELECT o el CURSOR ▶ para elegir RESTAURAR VIDEO.
3. Use el CURSOR ▼ para accesar al botón de RESET.
4. Presione el botón SELECT para restaurar el Video.

Usted puede personalizar cada una de las entradas de Video a su preferencia para incrementar el desempeño y así lograr una visión placentera, dependiendo del programa que se este viendo. Si se selecciona el botón RESET, solamente la entrada seleccionada será restaurada a las condiciones originales de video como se explica arriba.

Si el RESET es seleccionado en la entrada 1, solamente la Entrada 1 se restaurará a las condiciones de video originales de fábrica.

Demostración del Movimiento LIGERO

Esta nueva y exclusiva función moderna de Hitachi crea una imagen extremadamente hermosa y suave al aplicar una avanzada tecnología de procesamiento de interpolación cuando detecta y recibe automáticamente material de fuentes orginales de películas.

Desde la aparición del televisor existe una disparidad entre el movimiento de las escenas de una película en las salas de cine a la manera en como aparecen en el televisor. El procesamiento exclusivo Movimiento Ligero de Hitachi compensa perfectamente el movimiento de las escenas más precisamente que nunca para permitirle experimentar no solo ver sus películas.

Para ver la Demostración del Movimiento Ligero vaya al menú Vídeo y seleccione la función RESTAURAR VIDEO. Usted puede elegir entre las dos opciones existentes, el modo DIVIDIDA o LADO a LADO.

1. Presione los CURSORES ◀ o ▶ para elegir entre las opciones OFF, DIVIDIDA ó LADO a LADO.
2. Presione EXIT para salir del menú o elija RESTAURAR VIDEO para regresar al menú previo.

Video

Demostración DIVIDIDA

Seleccione la demostración DIVIDIDA para dividir la imagen por la mitad con una línea que usted verá. La mitad izquierda de la imagen contiene el efecto de Movimiento Ligero y la mitad de la derecha no. Usted notará la diferencia al utilizar la nueva opción de modo automático de cine, Movimiento Ligero de Hitachi en la mitad izquierda de la imagen cuando usted vea una película en su televisor de Plasma Hitachi.

Demostración LADO A LADO

Seleccione la demostración LADO A LADO para ver en la pantalla dos imágenes completamente iguales donde la imagen de la izquierda contiene el efecto de Movimiento Ligero y la imagen de la derecha no. Usted notará la diferencia al utilizar la nueva opción de modo automático de cine, Movimiento Ligero de Hitachi en la imagen de la izquierda comparada con la derecha cuando vea una película en su televisor de Plasma Hitachi.

NOTA: 1. Si usted activa uno de estos dos modos para la Demostración de Movimiento Ligero, estos se mantendrán encendidos hasta que sean desactivados seleccionando la opción OFF en el menú.
2. El efecto de esta opción se apreciará solamente para cualquier material original basado en cine, como películas en formato DVD, VCR, etc. y NO podá ser apreciado en programas de canales digitales o analógicos.
3. Después de activar uno de los modos de demostración, tomará aproximadamente 15 seg. para verlos.

Audio

Audio

Seleccione el menú AUDIO para ajustar la TV a su preferencia y mejorar la calidad del sonido.

1. Presione los CURSORES ▲ o ▼ para elegir la opción del menú.
2. Presione los CURSORES ◀ o ▶ para ajustar la función.
3. Presione EXIT para salir del menú, o seleccione AUDIO para regresar al menú principal.

NOTA:

Si usted selecciona Agudos, usted ajustará los tonos agudos. Las opciones adicionales del menú Bajos y Balance pueden ser seleccionados y ajustados de la misma manera.

Agudos

Esta función controla los sonidos de alta frecuencia hacia todas las bocinas.

Bajos

Esta función controla los sonidos de baja frecuencia hacia todas las bocinas.

Balance

Esta función controlará el balance izquierdo a derecho de las bocinas internas de la televisión de Plasma HITACHI.

Surround

El sonido Surround es el concepto de expandir la percepción espacial del audio de una dimensión (Mono/Izquierdo-Derecho) a dos o tres dimensiones. Esto se realiza con frecuencia para crear un ambiente de audio más real.

1.- Use los CURSORES ▲ o ▼ para resaltar la opción Surround.
2.- Use los CURSORES ◀ o ▶ para seleccionar las opciones OFF, NORMAL o AMPLIO.

Off : Desactiva el efecto de sonido Surround.

Surround Normal : Entrega el efecto Surround por medio de la localización de dos o más bocinas atrás del oyente. Surround Amplio : Reproduce con mucho mejor calidad las señales de sonido de 5 canales del contenido estéreo ordinario comparado con la tecnología de surround normal. Surround Amplio permite al usuario disfrutar una reproducción de sonido en un área virtual amplia como el contenido de 5 canales con un contenido estéreo ordinario.

Bass Boost

Esta función permite incrementar el desempeño del sonido de bajas frecuencias en su sistema de bocinas.

Audio

Tipo de Audio

El sonido multicanal de Televisión (MTS-Multichannel Television Sound) le permitirá seleccionar ESTÉREO (transmisión estéreo), MONO (sonido monoaural) usado cuando se recibe una señal de transmisión estéreo débil o SAP (SECOND AUDIO PROG-Segundo Programa de Audio) que puede ser un idioma diferente, un reporte de clima, etc.

Bocinas Internas

Esta función es útil cuando se configuran las bocinas externas.

ON Seleccione esta opción si se utilizan solo las bocinas internas.
TV como Centro	Seleccione esta opción cuando se configuran las bocinas externas de un sistema estéreo separado. Las bocinas de la TV trabajaran como la bocina central.
OFF	Seleccione esta opción si usted prefiere usar solo bocinas de un sistema estéreo separado.

Auto Cancelar Ruido

Esta función elimina el ruido entre estaciones. Si un canal es sintonizado y está ruidoso, esta función automáticamente eliminará el audio de ese canal.

Volumen Perfecto

Esta función automáticamente ajustará el volumen, para que cada canal y entrada tenga el mismo nivel promedio de volumen.

Realzar Audio

Active esta función para enfatizar los bajos y agudos a niveles de volumen pequeños.

Lenguaje

Algunos programas transmiten un programa DTV con más de una opción de lenguaje o idioma. La mayoría tienen al Inglés como idioma por default. Esta función le permitirá seleccionar hasta 14 opciones de lenguaje (si están disponibles).

Salida Digital

Esta función le permite seleccionar entre los sistemas Dolby® Digital y PCM los cuales alimentan la Salida Optica.

Dolby® Digital - Seleccione esta opción si la TV está conectada a un amplificador/receptor con decodificador Dolby® Digital. Este le dará seis canales independientes de pista de audio a través de una salida óptica (Audio Digital).

NOTA: *Incorporada bajo la licencia de Laboratorios Dolby. "Dolby" y el símbolo de la doble D son marcas registradas de los Laboratorios Dolby.

PCM - Seleccione esta opción si la TV está conectada a un amplificador/receptor con decodificador PCM solamente; el cual le proporcionará dos canales independientes de pista de audio a través de una salida óptica (Audio Digital).

DRC (Dynamic Range Control)

Compresión Dinámica de Rango - Use está función para comprimir el rango del volumen del sonido. Al comprimir el rango del volumen del sonido, es posible no solamente suprimir la salida alta de sonido en la noche sino también elevar el volumen de audio bajo. La configuración por default es ON.

Use los CURSORES ◀ o ▶ para seleccionar las opciones deseadas.

NOTA: Las funciones Lenguaje, Salida Digital y DRC están solo disponibles en programas de transmisión digital.

Use las funciones de la derecha si su TV está conectada a un amplificador/receptor con entrada digital óptica con capacidades de decodificación Dolby® Digital o PCM.

NOTA: 1.- El control DRC afecta solo señales Dolby® Digital decodificadas internamente por la TV. 2.- DRC no afecta a la señal Dolby®Digital. disponible en la salida de audio digital.

Sincronía del Audio

Utilice esta función para sincronizar la señal de audio con la imagen de fuentes digitales ó analógicas. Utilice los CURSORES ◀ ó ▶ para sincronizar la señal de audio con la imagen. El valor predeterminado es de 0.

Guía de Programas de TV

Guía de Programas de TV

El sistema de Guía de Programas de TV es una función integrada que provee una tabla de canales y listado de programas de su área. Una vez que el proceso de configuración ha sido terminado, los listados de programas son actualizados automáticamente varias veces al día.

Si usa una VCR, usted deberá primero configurar su TV de Plasma como se muestra en la página 115.

Para configurar el sistema de Guía de Programas de TV :

1. Presione el botón MENU. Use el CURSOR ▼ para resaltar Guía de Programas de TV, luego presione el botón SELECT.

NOTA: Presionar el botón GUIDE también le permite el acceso inmediato a esta función.

1. Presione el botón SELECT para continuar.

Procedimiento de Configuración:

Pantalla 1:

Seleccione el país donde está localizada su TV: Use el CURSOR ▲ y ▼ para resaltar la localización de su TV (USA o CANADÁ), luego presione el botón SELECT para continuar.

Ingrese el código ZIP (USA) o código postal (Canadá):

Use los botones números y los CURSORES ▲ y ▼ para ingresar los datos del código ZIP (USA) o código postal (CANADA) de su localidad.

*Para USA es un código ZIP de 5 dígitos

**Para Canadá es un código postal de 6 dígitos.

Pantalla 3:

Por favor seleccione que servicios usted desea que la Guía de Programas de TV soporte (Marque todos los que apliquen):

Use el CURSOR ▲ y ▼ para resaltar su selección, luego presione el botón SELECT y luego seleccione Next :

¿Son correctos los datos de arriba?

Use los CURSORES ▲ y ▼ para resaltar selección, luego presione el botón SELECT luego seleccione Next :

*Si los datos están correctos, por favor seleccione Yes para continuar.

*Si los datos están incorrectos, por favor seleccione No para modificar.

Guía de Programas de TV

Pantalla 5:

¿Desea utilizar el sistema de Guía de Programas de TV para controlar la grabación con su VCR?

Use los CURSORES ▲ y ▼ para resaltar su selección luego presione el botón SELECT, luego Next

Si la respuesta es SI (YES): Por favor vea la pantalla 6.

Si la respuesta es NO: Por favor vea la pantalla 12.

La pantalla mostrará la manera correcta de configurar la VCR con el G-LINK™. Por favor confirme las conexiones (vea página 115). Presione el botón SELECT para continuar.

¿Qué marca de VCR está conectada a esta TV?

Use los CURSORES ▲ y ▼ para resaltar su selección, luego presione el botón SELECT para continuar.

Esta pantalla muestra el paso que usted necesita seguir para realizar una configuración correcta de su VCR con el G-LINK™. Por favor verifique su conexión (vea la página 115). Presione el botón SELECT para continuar.

Ahora la Guía de Programas enviará el código para controlar la VCR a través de la conexión G-LINK™.

¿Su VCR detuvo la reproducción del videocassete?

Si la respuesta es Sí, entonces vaya a la pantalla 11.

Si la respuesta es No, la Guía de Programas tratará un código diferente y regresará a la pantalla 9 si usted desea probar este código de prueba una vez más.

Guía de Programas de TV

Pantalla 11:

¿Son correctos los datos de arriba?

Si la respuesta es Si, la configuración de la Guía ha terminado, luego presione SELECT para continuar.

Si la respuesta es No, por favor haga los cambios necesarios para completar la configuración de la Guía.

Esta pantalla muestra que el procedimiento de configuración ha sido completado. Use los CURSORES ▲ y ▼ para resaltar Next o si desea realizar cambios seleccione Back; luego presione SELECT para continuar o terminar.

Cuando un código para una VCR no es aceptado entonces el siguiente mensaje aparecerá. Verifique la configuración como se menciona, luego seleccione Next.

None of the HITACHI codes appeared to control your VCR. What would you like to do now? Ninguno de los códigos HITACHI pareció controlar su VCR. ¿Qué es lo que desea hacer ahora?

1.- Intente la configuración del VCR una vez más.
2.- Intente códigos de control remoto alternativos que puedan resolver el problema.
3.- Ignore este paso, se terminará la configuración de la Guía de Programas de TV, pero mostrará una configuración incompleta de su VCR.

NOTA: 1. La TV Plasma deberá estar en modo standby para poder recibir los listados de programación continuamente.

Para usar y navegar el sistema de Guía de Programas de TV, por favor vea el manual de operación TV Guide On Screen™ incluido.

Organizar Canales

Organizar Canales

Seleccione ORGANIZAR CANALES para configurar las opciones de la antena, correr la autoprogramación de canales, verificar el medidor de señal y configurar la lista de canales.

1. Presione los CURSORES ▲, ▼ para resaltar la función en el menú.
2. Presione el botón SELECT o el CURSOR ▶ para seleccionar.

Medidor de Señal

Seleccione el Medidor de Señal cuando utilice una antena para interiores o exteriores. Esta función mostrará la potencia y los valores pico de la señal de la antena para ayudar a ajustarla y así optimizar la recepción de la señal.

Además esta opción le mostrará el estado del canal fuera de Banda (Out of Band-OOB), si fue captado o no y monitorea los valores de rechazo al ruido (SNR) y frecuencia del canal OOB.

Use los CURSORES y el botón SELECT para resaltar y seleccione CLOSE para salir del menú.

NOTAS: 1. El Medidor de Señal no estará disponible (gris) cuando se sintonicen canales analógicos.
2. Las opciones del canal OOB funcionan solamente para canales de la CableCARD™.

Auto Programar Canales

Esta función guardará automáticamente los canales analógicos y digitales activos en la memoria de Autoprogramación.

1. Use los CURSORES ◀ o ▶ para resaltar el origen AÉREA, CABLE (1) o CABLE(2).

2. Presione los CURSORES ◀ o ▶ para resaltar la opción START o RESET.

3. Presione el botón SELECT para seleccionar.

NOTA: Si algunos canales son débiles o indetectables en el modo cable(1), cambie al modo cable(2) utilizando los CURSORES ◀ ó ▶.

Organizar Canales

Lista de Canales

Esta función permite revisar cuales canales están etiquetados (ID), cuales están agregados a la memoria de canales, cuales están censurados y cuales son sus canales favoritos (FAV).

1. Use los CURSORES para navegar la Lista de Canales.
2. Presione el botón SELECT para elegir ON u OFF en las columnas Buscar y Censura.
3. Para elegir la columna Censura, ingrese el código de acceso (Código de acceso por default: 0000).
4. Presione el botón FAV para activar o desactivar las opciones de canal FAVORITO.
5. Presione el botón EXIT para regresar a la vista normal.

NOTA: La lista de canales no puede ser actualizada con solo cambiar de origen de cable. Se debe correr la autoprogramación de canales para que pueda ser actualizada la lista de canales.

Noticia: La Ley Federal de los Estados Unidos requiere que las estaciones de TV paren de transmitir señales de televisión analógica(no digital) después del 17 de Febrero del 2009.

De acuerdo a esto, el sintonizador analógico de su TV no será capaz de recibir ninguna transmisión analógica aérea cuando estos canales analógicos no estén ya disponibles.

Después del 17 de Febrero del 2009, el sintonizador analógico de su TV continuará trabajando con sistemas compatibles de cable y satélite, consolas de juegos, VCRs, reproductores de DVD y otros productos similares.

Antes y después del 17 de Febrero del 2009, el sintonizador digital de esta TV recibirá transmisiones digitales aéreas disponibles utilizando una antena, además recibirá otros programas de televisión digital utilizando conexiones de sistemas de televisión digital compatibles, de cable o satélite.

Para mayor información con respecto a estas conexiones, por favor revise este manual de operaciones de usuario.

Censuras

Censuras

Esta función bloqueará la imagen y el sonido del canal o entrada de video seleccionada.

El código para ingresar al menú CENSURAS es un número de acceso de cuatro dígitos. El código preestablecido de fábrica es 0000. Use los botones de NÚMERO para ingresar el código de acceso.

1. Use los CURSORES ▲, ▼ para resaltar la función deseada en el menú CENSURAS.
2. Presione el botón SELECT para elegir.

¿Desea Cambiar Clave?

1. Para cambiar el número del código de acceso, seleccione ¿Desea Cambiar Clave? para cambiar el código prestablecido de fábrica (0000) al de su preferencia.

Si olvida su número de código de acceso, use el código de fábrica 7777 para borrar tu número clave. Esto restaurará el número de código de acceso al prestablecido de fábrica (0000).

1. Ingrese un número nuevo de cuatro dígitos.
2. Presione EXIT para salir del menú.

Activar Bloqueo

Cuando se selecciona ACTIVAR BLOQUEO, las opciones de BLOQUEAR CANAL y BLOQUEAR PANEL DE CONTROL pueden ser configurados individualmente.

Cuando se activa BLOQUEAR CANAL, la imagen y el sonido del canal elegido serán bloqueados.

Cuando se activa BLOQUEAR PANEL DE CONTROL, todos los botones del Panel Frontal serán desactivados, excepto el botón de encendido/apagado (POWER).

Cuando se selecciona CLASIFICACIÓN DE CINE, usted podrá bloquear varios tipos de películas y videocassetes basados en la clasificación de películas (ver página 150).

Cuando se selecciona CLASIFICACIÓN DE TV, usted podrá bloquear varios tipos de programas de TV basados en la clasificación de guía parental (ver página 151).

Use la CLASIFICACIÓN PARA CANADÁ para bloquear varios tipos de películas y programas de TV basados en los dos sistemas de clasificación usados en Canadá que usted crea sean inapropiados debido a su contenido (ver págs. 152-153).

Use REGIÓN 5 para bloquear varios tipos de películas y programas de TV basados en sistemas de clasificación usados en U.S.A. que usted crea sean inapropiados debido a su contenido (ver pág. 154).

NOTA: La opción Región 5 funciona solamente para canales digitales.

Censuras

Clasificación de Cine

Use CLASIFICACIÓN DE CINE para prevenir ver cualquier película que usted crea inapropiada debido a su contenido.

1. Use los CURSORES ▲, ▼ para seleccionar la categoría de CLASIFICACIÓN DE CINE que usted desee bloquear.
2. Presione SELECT para bloquear la CLASIFICACIÓN DE CINE que usted ha elegido. Una vez seleccionada, por ejemplo PG-13, todas las películas clasificadas PG-13 o más (R, NC-17 y X) serán bloqueadas.
3. Presione EXIT para salir del menú o seleccione CLASIFICACIÓN DE CINE para regresar al menú anterior.

Tabla de Clasificación de Películas
SIN CLASIFICACIÓN No contiene clasificación. Programas sin clasificación (NR) y no aplica (NA). La película no ha sido clasificada o no aplican clasificaciones.

G Audiencia General. Para todas las edades.
PG	Se sugiere supervisión de padres. Algún material puede ser no apropiado para niños.
PG-13	Se requiere la supervisión de los padres. Algún material puede ser no apropiado para niños menores de 13 años.
R Restringido. Menores de 17 años requiere la compañía de un padre o adulto.
NC-17 No se admite a nadie de 17 años o menor.
X Solamente Adultos.

NOTA: 1. La clasificación de la película depende de la película que se esté viendo. Si la película no contiene una clasificación la TV no la bloqueará.

1. El bloquear programas SIN CLASIFICACIÓN puede bloquear programación de emergencia, deportes, noticias, anuncios de servicio público, programas religiosos y clima.

Censuras

Clasificación de TV

Use CLASIFICACIÓN DE TV para prevenir ver cualquier programa de TV que usted crea inapropiado debido a su contenido.

1. Use los CURSORES ▲, ▼ para seleccionar la categoría de CLASIFICACIÓN DE TV que usted desee bloquear.
2. Presione SELECT para bloquear la CLASIFICACIÓN DE TV que usted ha elegido.
3. Presione EXIT para salir del menú o seleccione CLASIFICACIÓN DE TV para regresar al menú anterior.

Tabla de Clasificación de Programas de TV

TV-Y	Para niños. Los temas y elementos en este programa son especificamente diseñados para una audiencia muy joven, incluyendo niños de 2-6 años.
TV-Y7	Dirigido a niños mayores. Los temas y elementos en este programa pueden incluir violencia cómica o ligeramente física, o puede asustar a niños menores de 7 años.
TV-G	Audiencia General. Contiene poca o ninguna violencia, sin lenguaje no apto para menores, y pocas o ninguna situación o diálogo de tipo sexual.
TV-PG	Se sugiere supervisión de los padres. Este programa puede contener lenguaje soez, violencia limitada, algunas situaciones y diálogo de tipo sexual.
TV-14	Se requiere supervisión de los padres. Este programa puede contener temas sofisticados, situaciones intensas de sexo, violencia más intensa y un mayor diálogo sugestivo.
TV-MA	Solo Audiencia Madura. Este programa puede contener temas maduros, lenguaje indecente, violencia gráfica y contenido sexual explícito.
FV Violencia de Fantasia
V Violencia Moderada
S Escenas de Sexo
L Lenguaje explícito
D	Diálogos Sugestivos

NOTA: 1. Si usted bloquea TV-14D, seguirá permitiendo los programas TV-MA; si bloquea TV-14V, automáticamente bloqueará los programas TV-MAV, pero seguirá permitiendo los programas TV-MALS. Esto significa que la TV bloqueará la violencia en TV-14 y mayores (TV-MA), pero no el lenguaje y contenido sexual.

1. Las clasificaciones de programas de TV dependen de la compañía televisora. Si el programa no está clasificado, la TV no lo bloqueará.

Censuras

Clasificación para Canadá (Inglés)

Use CLASIFICACIÓN PARA CANADÁ (Inglés) para prevenir ver cualquier tipo de película o programa de televisión en Canadá que usted crea inapropiada debido a su contenido.

1. Use los CURSORES ▲, ▼ para seleccionar la categoría de CLASIFICACIÓN PARA CANADÁ (Inglés) que usted desee bloquear.
2. Presione SELECT para bloquear la CLASIFICACIÓN PARA CANADÁ (Inglés) que usted ha elegido. Una vez seleccionada, por ejemplo C8+, todas las películas y programas de TV clasificados C8+ o mayor (G, PG, 14+ y 18+) serán bloqueados automáticamente.
3. Presione EXIT para salir del menú o seleccione CLASIFICACIÓN PARA CANADÁ (Inglés) para regresar al menú anterior.

Tabla de Clasificación de Canadá (Inglés)

C	Programación dirigida a niños menores de 8 años - Lineamientos sobre violencia: atención especial a los temas que pueden amenazar el sentido de seguridad y bienestar del niño. No existen escenas reales de violencia. Las escenas de comportamiento agresivo serán poco frecuentes y limitadas a representaciones que son claramente imaginarias, cómicas e irreales por naturaleza. Otros lineamientos de contenido: No habrá lenguaje ofensivo, desnudos o contenido sexual.
C8+	Programación generalmente considerada apta para niños de 8 años en adelante y que pueden ver solos - Lineamientos sobre violencia: La violencia no será mostrada como la única, preferida y aceptable manera de resolver los conflictos; o motivará a los niños a imitar actos peligrosos que puedan ver en televisión. Cualquier escena realista de violencia será poco frecuente, discreta, de baja intensidad y mostrará las consecuencias de los actos. Otros lineamientos de contenido: No habrá palabras altisonantes, desnudos o contenido sexual.
G	Audiencia General - Lineamientos sobre violencia: Contendrá muy poca violencia, ya sea física o verbal o emocional. Será sensible a temas que puedan asustar a niños menores, no mostrará escenas reales de violencia que minimicen o subestime los efectos de actos violentos. Otros lineamientos de contenido: Podrá haber expresiones inofensivas, no habrá palabras altisonantes, ni desnudos.
PG	Supervisión de padres - Programación dirigida para la audiencia general pero la cual puede no ser apta para niños menores. Los padres pueden considerar parte del contenido inapropriado para ser visto sin supervisión por niños entre los 8-13 años. Lineamientos sobre violencia: Muestras de conflictos y/o agresiones serán limitadas y moderadas; puede incluir violencia física, irreal, o supernatural. Otros lineamientos de contenido: Puede contener pocas palabras altisonantes o lenguaje ligeramente sugestivo. También puede contener escenas breves de desnudos.
14+	La programación contiene temas o contenido que puede no ser apto para menores de 14 años- Se advierte fuertemente a los padres tener discreción al permitir ver a pre-adolescentes y adolescentes. Lineamientos sobre violencia: Puede contener escenas intensas de violencia. Puede tratar con temas maduros y de la sociedad de una manera realista. Otros lineamientos de contenido: Puede contener escenas de desnudos y/o actividad sexual. Puede haber uso frecuente de palabras altisonantes.
18+	Adultos - Lineamientos sobre violencia: Puede contener violencia integral al desarrollo de la trama personaje o tema, dirigido para audiencia adulta. Otros lineamientos de contenido: Puede contener lenguaje gráfico y escenas explícitas de desnudo y/o sexo.

Censuras

Clasificación para Canadá (Francés)

Use CLASIFICACIÓN PARA CANADÁ (Francés) para bloquear cualquier tipo de programa franco-canadiense cuyo contenido usted crea inapropiado de acuerdo a varias clasificaciones de programa.

1. Use los CURSORES ▲, ▼ para seleccionar la categoría de CLASIFICACIÓN PARA CANADÁ (Francés) que usted desee bloquear.
2. Presione SELECT para bloquear la CLASIFICACIÓN PARA CANADÁ (Francés) que usted ha elegido. Una vez seleccionada, por ejemplo 8 ANS+, todas las películas y programas de TV clasificados 8 ANS+ o mayor serán bloqueados automáticamente.
3. Presione EXIT para salir del menú o seleccione CLASIFICACIÓN PARA CANADÁ (Francés) para regresar al menú anterior.

Tabla de Clasificación de Canadá (Francés)

G	General - Programación dirigida para audiencia de todas las edades. No contiene violencia, o el contenido de violencia es mínimo o es mostrado apropiadamente con humor o en forma de caricatura o de una manera irreal.
8 ans +	8 + General - No se recomienda para niños menores de 8 años - Programación dirigida para una audiencia amplia pero que contiene violencia ligera u ocasional que puede perturbar a niños menores. Para niños menores de 8 años que no pueden diferenciar entre escenas reales e imaginarias se recomienda ver acompañado de un adulto.
13 ans +	Programación que puede ser no apta para niños menores de 13 años - Contiene pocas escenas violentas o una o más escenas violentas que pueden afectarlos. Se recomienda fuertemente ver con un adulto para niños menores de 13 años.
16 ans +	Programación no apta para niños menores de 16 años - Contiene escenas frecuentes de violencia o violencia intensa.
18 ans +	Programación solo para adultos - Contiene escenas constantes de violencia o escenas de extrema violencia.

Censuras

Región 5

Use REGIÓN 5 para prevenir ver cualquier película o programa que crea inapropiado debido a su contenido. Esta opción funciona solo para señal Digital ATSC.

Para poder activar la función Región 5, el canal digital ATSC recibido debe incluir los datos de la Región 5. Para ver si el canal tiene los datos de la Región 5, presione la tecla INFO en el control remoto. Como referencia vea la fig.1. Una vez que la TV ha recibido los datos de la Región 5, la opción REGIÓN 5 en el menú CENSURAS mostrará los datos.

Fig. (1)

1. Use los CURSORES ▲, ▼ para seleccionar la categoría de REGIÓN 5 que usted desee bloquear.
2. Presione SELECT para bloquear la categoría de REGIÓN 5 que usted ha elegido. Una vez seleccionada por ejemplo PG-13, todas las películas clasificadas PG-13 o mayor (R, NC-17 y X) serán bloqueadas.
3. Presione EXIT para salir del menú o seleccione REGIÓN 5 para regresar al menú anterior.

Clasificación de Región 5 (Ejemplo) :

G Audiencia General. Para todas las edades.
PG Se sugiere supervisión de padres. Algún material puede ser no apropiado para niños.
PG-13	Se requiere la supervisión de los padres. Algún material puede ser no apropiado para niños menores de 13 años.
R Restringido. Menores de 17 años requiere la compañía de un padre o adulto.
NC-17	No se admite a nadie de 17 años o menor.
X	Solamente Adultos.
Y Solamente Adultos.

Horarios

Horarios

Seleccione HORARIOS para programar su reloj y los tiempos de apagado automático y de modo Día/Noche.

1. Use los CURSORES ▲ ó ▼ para resaltar la función que va a ser ajustada.
2. Presione el botón SELECT para elegir.

Fijar Reloj

El reloj deberá ser ajustado antes para poder usar la función PROGRAMAR MODO DIA/NOCHE.

1. Use los CURSORES ◀, ▶, ▲, ▼ para resaltar y configurar el HORARIO POR ZONA.
2. Si usted lleva horario de verano, use los CURSORES para resaltar el cuadro de corrección de horario de verano y presione el botón de SELECT para elegir.
3. Use los CURSORES ◀, ▶, ▲, ▼ para resaltar y configurar el TIEMPO ACTUAL (hora y minuto), AM ó PM, MES, DIA y AÑO.
4. Use los CURSORES ▲, ▼ para ajustar los valores.
5. Presione SELECT para fijar el TIEMPO y FECHA.
6. Presione EXIT para salir del menú o seleccione HORARIOS para regresar al menú anterior.

NOTA: 1. Cuando se selecciona Automáticamente ajusta el reloj por el cambio de horario de verano, la TV calculará automáticamente el ajuste del reloj para el horario de verano.
2. La TV hace un conteo de pulsos eléctricos para regular los HORARIOS. Cuando el cable de alimentación sea desconectado y conectado rápidamente, o cuando se apague y se encienda el televisor rápidamente el reloj parará momentáneamente y la indicación del tiempo será lenta.

Horarios

Tiempo de Auto-Apagado

Seleccione esta función para configurar el TIEMPO DE AUTOAPAGADO desde 30 minutos hasta 3 horas (incrementos de 30 minutos).

1. Presione el CURSOR ▶ repetidamente para configurar el tiempo desde 0:00, 0:30, 1:00, 1:30, 2:00, 2:30 y 3:00.

NOTA: La información del reloj de apagado automático aparecerá un minuto antes de apagarse el televisor.

Programar Modo Día/Noche

Seleccione esta función para activar y configurar el MODO DE IMAGEN DIA/NOCHE de su TV automáticamente. Esta función no está disponible hasta que se fije el reloj.

1. Use los CURSORES para resaltar las opciones del menú PROGRAMAR MODO DIA/NOCHE.
2. Presione el botón SELECT para activar la opción.
3. Use los CURSORES para seleccionar MODO DIA (NORMAL) ON y programar su tiempo.
4. Use los CURSORES para seleccionar MODO DIA (DINAMICO) ON y programar su tiempo.
5. Use los CURSORES para seleccionar MODO NOCHE ON y programar su tiempo.
6. Presione EXIT para salir del menú o seleccione PROGRAMAR MODO DIA/NOCHE para regresar al menú anterior.

Configurar

Configurar

Seleccione CONFIGURAR cuando configure su TV por primera vez.

1. Use los CURSORES ▲ ó ▼ para seleccionar el el submenú de su elección.
2. Presione el botón SELECT para elegir.

Configurar el Menú

Configure el Lenguaje y fondo del Menú en pantalla.

Lenguaje

Esta función le permitirá seleccionar cualquiera de tres diferentes lenguajes para todos los despliegues de menús en pantalla.

1. Use los CURSORES ◀ ó ▶ para seleccionar el lenguaje de su elección.
2. Presione EXIT para salir del menú o seleccione CONFIGURAR EL MENÚ para regresar al menú anterior.

Configurar

Elegir Fondo de Menú

Esta función le permite elegir uno de dos tipos de fondos.

1. Use los CURSORES ▲ ó ▼ para resaltar ELEGIR FONDO DE MENÚ. Use los CURSORES ◀ o ▶ para seleccionar Sombreado o Sólido.
2. Seleccione SÓLIDO para un fondo negro (ninguna imagen puede ser vista detrás del menú). Seleccione SOMBREDO para mostrar un fondo semitransparente.
3. Presione EXIT para salir del menú o seleccione CONFIGURAR EL MENÚ para regresar al menú anterior.

Configurar el Salva Pantallas

Las imágenes continuas en pantalla tales como video juegos, barras de información, gráficos generados por computadora y otros patrones de imagen sin movimiento pueden causar daño permanente a la Televisión de Plasma. Use la función CONFIGURAR EL SALVA PANTALLAS para evitar marcas en la pantalla.

1. Use los CURSORES ▲ o ▼ para resaltar las opciones Imagen en Movimiento y Potencia de la Imagen.
2. Use los CURSORES ◀ o ▶ para seleccionar las opciones de su preferencia.

Opción 1

La imagen completa se deslizara un pixel cada 2 minutos.

Opción 2

La imagen completa se deslizara un pixel cada 10 minutos.

Opción 3

La imagen completa se deslizara un pixel cada 20 minutos.

Potencia de la Imagen

Esta función le permite elegir la reducción del consumo de potencia basado en 3 niveles (min., medio y max).

Limpiar Pantalla

Si una marca en la pantalla ocurre, use Limpiar Pantalla (Patrón Blanco) al menos por 10 minutos para eliminar cualquier daño de una marca en la pantalla. Limpiar Pantalla solo puede eliminar marcas de pantalla de cierto grado, al no tener cuidado, un daño permanente puede ocurrir.

1. Use los CURSORES ▲ o ▼ para resaltar Limpiar Pantalla.
2. Presione el botón SELECT para comenzar.
3. Presione el botón EXIT para regresar a la imagen normal.

Ahorro de Energía Automático

Use esta función para apagar el televisor automaticamente cuando no se detecta una señal de video por 15 seg.

NOTA: Esta opción solo funciona en las Entradas 1, 2,3, Frontal y HDMI 1, 2, Frontal.

Configurar

Configurar Entradas

Use esta función para dar un nombre a cualquiera de de las entradas de video

1. Presione los CURSORES las entradas de video.

▲ o ▼ para resaltar

1. Presione los CURSORES sus preferencias.

NOTA: Las entradas en gris (Skip) ú ocultas (Hide) no están habilitadas en la selección de ENTRADAS.

ENTRADA 3 Auto Link

Use esta función para encender automaticamente la TV y seleccionar la ENTRADA 3 cuando se detecte una señal de video en la ENTRADA 3.

1. Use los CURSORES ▲ ó ▼ para resaltar la opción AUTO LINK y ◀ ó ▶ para seleccionar entre los modos de Off y Automático.

Automático

Cuando AUTOMATICO es seleccionado, la TV encenderá y cambiará a ENTRADA 3 automaticamente, cuando el dispositivo conectado a la ENTRADA 3 sea encendido. Esto es muy conveniente cuando se desea ver una película usando su VCR, Reproductor de DVD o Laserdisc.

Off

Seleccione OFF para desactivar esta función.

1. Presione EXIT para salir del menú o seleccione CONFIGURAR ENTRADAS para regresar al menú anterior.

NOTA: 1. Una vez que la TV ha sido encendida usando AUTO LINK, esta función debe ser reiniciada antes de usar AUTO LINK otra vez. Para hacer esto, apague su VCR, Reproductor de DVD o Lasedisc. Esta función esta ahora reiniciada y encenderá su TV como se describió anteriormente.

1. Si no se presiona una tecla del control remoto después que la TV es encendida por AUTO LINK, la TV se apagará automaticamente al cabo de 3 horas.

Configurar el AV Net

Use esta función para controlar su equipo de Audio/Video externo usando el Control remoto de su Televisor de Plasma HITACHI. El cable IR Blaster debe estar conectado correctamente para que la función AV NET funcione.

1. Presione el botón MENU.

2. Use el CURSOR ▼ para resaltar la función de menú CONFIGURAR.

3. Presione el botón SELECT para seleccionar esta función.

4. Use el CURSOR ▼ para resaltar la función de menú CONFIGURAR EL AV NET.

5. Presione el botón SELECT para seleccionar esta función.

Configurar

GUÍA DE CONFIGURACIÓN DEL AV NET (Ejemplo: Receptor de Audio/Video)

1. Presione el botón SELECT para comenzar la Guía de Configuración.

1. Use los CURSORES ▲ o ▼ para resaltar "SI" o "NO".
2. Presione el botón SELECT para elegir "SI". (Seleccione SI para configurar un Receptor de A/V o NO para configurar otros dispositivos).
3. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar la marca de su Receptor de A/V.
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar uno de los códigos IR pregrabados.
2. Use el CURSOR ▼ para resaltar el botón de prueba "POWER". Estos botones en pantalla son llamados "Soft Keys".

3. Presione el botón SELECT para enviar el comando "Power"(Encendido) a través del cable IR Blaster al Receptor de A/V (Repetir del 7 al 9 hasta encontrar el código IR que encienda el Receptor de A/V. Si el Receptor de A/V se enciende, entonces ha encontrado el código IR adecuado para su receptor).

4. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar la Entrada de la TV a la que se conectan las salidas de Audio y Video del Receptor de A/V.
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar la fuente del Receptor de A/V si se ha conectado la Salida de Monitor o la Salida Optica al Receptor. Seleccione "No Conectado" si no se va a usar.
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

Configurar

1. Si desea darle un nombre a la fuente de su Receptor de A/V, use los CURSORES ◀ o ▶ para resaltar "Si" entonces presione el botón SELECT para continuar. Si se selecciona "No" se omitira esta opción.

1. Use los CURSORES ▲ o ▼ para seleccionar las fuentes de su Receptor de A/V.
2. Use los CURSORES ◀ o ▶ para darles un nombre a las fuentes de su Receptor de A/V.
   18 Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Confirme la configuración, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Presione SELECT para configurar otro equipo o use los CURSORES ◀ o ▶ para resaltar "No gracias, ya termine", entonces presione SELECT para salir de la Configuración del AV Net.

GUÍA DE CONFIGURACIÓN DEL AV NET (Ejemplo: Configuración de un DVD)

1. Presione el botón SELECT para iniciar la Guia de Configuración.

1. Use los CURSORES ▲ o ▼ para resaltar NO.
2. Presione el botón SELECT para seleccionarlo. (Se selecciona NO para configurar otros equipos).
3. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar el dispositivo. (Ejemplo : Configuración de un DVD ).
2. Presione el botón SELECT para seleccionarlo.
3. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

Configurar

1. Use los CURSORES ◀ o ▶ para seleccionar la marca de su DVD.
2. Presione el CURSOR ▼ para resaltar el No. de Código IR, después use los CURSORES ◀ o ▶ para seleccionar uno de los códigos pregrabados.
3. Use el CURSOR ▼ para resaltar el botón de prueba "POWER".

Estos botones en pantalla son llamadas "Soft Keys".

1. Presione la tecla SELECT para enviar el comando "Power"(Encendido) a través del cable IR Blaster al DVD.

(Repetir del 9 al 11 hasta encontrar el código IR que encienda el DVD. Si el DVD se enciende, entonces ha encontrado el código IR adecuado para su DVD).

1. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar las entradas de la TV a las que se conectan las salidas de Audio y Video del DVD.
2. Use los CURSORES◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Confirme la configuración, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Press el botón SELECT para seleccionar Si y configurar otro equipo. Presione los CURSORES ◀ o ▶ para resaltar "No gracias, ya termine", entonces presione el botón SELECT para salir de la Configuración del AV Net.

Modo de Captura

Esta función del AV Net le permite al usuario controlar equipos que no estan incluidos en los códigos del AV NET. Si después de configurar su equipo con el AV Net las Soft Keys no funcionan, usted puede manualmente "Capturar" cada código usando el Modo de Captura. El Modo de Captura enviara cualquier código IR del control remoto de su equipo a las "Soft Keys" del AV Net.

Modo de Captura (Ejemplo: Configuración de un Receptor de A/V)

1. Presione el botón SELECT para iniciar la Guía de Configuración.

1. Use los CURSORES ▲ o ▼ para resaltar la opción Si
2. Presione el botón SELECT para seleccionarla.
3. Use los CURSORES◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

Configurar

1. Use los CURSORES ◀ o ▶ para seleccionar "Otro" en la opción Marca.
2. Use los CURSORES ▲ o ▼ para resaltar "Capturar" entonces presione el botón SELECT.

1. Use los CURSORES ◀, ▶, ▲ y ▼ para seleccionar la Soft Key a capturar (Ej VOL ▲), entonces presione el botón SELECT.

1. Presione y sostenga el botón VOL ▲ del control remoto de su Receptor A/V mientras apunta al Sensor de Captura del AV Net del TV (localizado en la esquina inferior derecha de la pantalla) a una distancia maxima de 3.2 ft o 1 m.

1. Si la trasferencia del código IR no fue completa, el siguiente mensaje aparecerá. Repita el paso 8 para intentarlo de nuevo.

1. Si la transferencia del código IR fue exitosa el siguiente mensaje aparecerá, entonces seleccione OK para continuar.

1. Seleccione otra Soft Key para capturar o seleccione TERMINAR para continuar.

1. Seleccione el botón de prueba VOL ▲ para comprobar la respuesta del equipo al comando. Los Botones de Prueba mostrarán las primeras teclas capturadas (con un máximo de 3).
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar la Entrada de la TV a la que se conectan las salidas de Audio y Video del Receptor de A/V.
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

Configurar

1. Use los CURSORES ◀ o ▶ para seleccionar la fuente del Receptor de A/V si se ha conectado la Salida de Monitor o la Salida Optica al Receptor. Seleccione "No Conectado" si no se va a usar.
2. Use los CURSORES◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Si desea darle un nombre a la fuente de su Receptor de A/V, use los CURSORES ◀ o ▶ para resaltar "Si" entonces presione el botón SELECT para continuar. Si se selecciona "No" se omitira esta opción.

1. Use los CURSORES ▲ o ▼ para seleccionar las fuentes de su Receptor de A/V.

2. Use los CURSORES ◀ o ▶ para darles un nombre a las fuentes de su Receptor de A/V.

3. Use los CURSORES◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Confirme la configuración, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Seleccione "SI" para configurar otro equipo o seleccione "No, gracias, ya terminé" para salir de la configuración del AV Net.

Modo de Captura (Ejemplo: Configuración de CUSTOM/DVD 3)

1. Presione el botón SELECT para iniciar la Guia de Configuración.

1. Use los CURSORES ▲ o ▼ para resaltar NO.

2. Presione el botón SELECT para seleccionarlo. (Se selecciona NO para configurar otros equipos).

3. Use los CURSORES ◀, ▶, ▲ y▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES◀, ▶, ▲ y ▼ para resaltar "Custom", entonces presione el botón SELECT. para seleccionarla.

2. Seleccione SIGUIENTE para continuar.

Configurar

1. Use los CURSORES ◀ o ▶ para seleccionar el equipo a capturar. (Ejemplo: DVD 3)
2. Select SIGUIENTE para continuar.

1. Seleccione la Soft key del DVD 3 para capturar (Ejemplo: el botón PLAY ▶).
2. Seleccione Terminar para continuar.

1. Presione y sostenga el botón Play ▶ del control remoto de su DVD mientras apunta al Sensor de Captura del AV Net (localizado en la esquina inferior derecha de la pantalla) a una distancia maxima de 3.2 ft ó 1 m.

1. Si la transferencia del código IR fue exitosa exitosa el siguiente mensaje aparecerá, entonces seleccione OK para continuar.

1. Seleccione otra Soft Key para capturar o seleccione TERMINAR para continuar.

1. Seleccione el botón de prueba Play ▶ para comprobar la respuesta correcta del equipo al comando. Los Botones de Prueba mostrarán las primeras teclas capturadas (con un máximo de 3).
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Use los CURSORES ◀ o ▶ para seleccionar la Entrada de la TV a la que se conectan las salidas de Audio y Video del DVD.
2. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar SIGUIENTE, entonces presione el botón SELECT para pasar a la siguiente pantalla.

1. Confirme la configuración, entonces presione el botón SELECT para pasar a la siguiente pantalla.

Configurar

1. Continue con el procedimiento normal para configurar Entradas, Salida de Monitor, Salida Optica y los nombres de las fuentes.

2. Seleccione "SI" para configurar otro equipo o seleccione "No, gracias, ya terminé" para salir de la configuración del AV Net.

NOTAS: 1. Después de un configuración exitosa del AV NET a una Entrada determinada, el usuario puede accesar a las a las Soft Keys seleccionando el dispositivo en el Menú de Entradas.

1. Cada configuración de un dispositivo acepta solo un dispositivo a la vez. La segunda configuración del dispositivo le dará al usuario la opción ya sea de modificar o borrar el dispositivo.

2. Antes de modificar o cambiar las Entradas de Audio y Video, ambas deben cambiarse a "No Conectado" para accesar a las opciones disponibles.

3. El nombre dado al dispositivo se mostrará en el Menú de Entradas hasta que sea borrado o modificado.

4. La configuración del AV Net tendrá prioridad sobre la configuración de las Entradas.

5. Para dispositivos que tengan algunas o todas las siguientes funciones, Play, Rewind, Fast Forward, Record, Stop y Pause, los botones equivalentes del Control Remoto pueden ser usados para activarlas.

6. Cuando utilice el Modo de Captura, favor de operar el control remoto cerca del sensor infrarrojo (IR) del AV Net en la parte frontal del televisor como se muestra abajo en el dibujo.

Especificación de Distancia para el Modo de Captura del AV Net

Configurar

Subtítulos

Los Subtítulos son los diálogos, la narración, y/o los efectos de sonido de un programa de TV o video los cuales son desplegados en la pantalla de TV. Su guía de programación local identifica estos programas ccc

1. Use los CURSORES ◀, ▶, ▲ y ▼ para resaltar y seleccionar la función a cambiar.
2. Presione EXIT para salir del menú o seleccione SUBTÍTULOS para regresar al menú anterior.

Mostrar Subtítulos:

ON/OFF cambia el encendido/apagado.

AUTOMÁTICO cambia el cc a encendido cuando se activa el Volumen Bajo ó Volumen Apagado.

Subtítulos Análogos

Configura los subtítulos para programación análoga. Esta le ayudará a elegir y configurar el modo y el canal disponible.

Modo:

SUBTÍTULOS es para el programa que usted está viendo.

TEXTO es para información adicional tal como reportes de noticias o guía de programas de televisión. Esta información cubre toda la pantalla y no es posible ver un programa de televisión. TEXTO puede no estar disponible con todos los programas CC.

Canal:

1 es usado para el lenguaje primario (usualmente inglés).

2 es algunas veces usado para un segundo lenguaje (puede variar por región).
3 es algunas veces usado para un tercer lenguaje (puede variar por región).
4 es algunas veces usado para un cuarto lenguaje (puede variar por región).

Subtítulos Digitales

Configura los subtítulos para programación digital. Esta le ayudará a elegir y configurar el lenguaje, fuente, tamaño y estilo de los subtítulos digitales.

1. Use los CURSORES ◀, ▶, ▲ o ▼ para resaltar y seleccionar la opción de Subtítulos Digitales deseada.
2. Presione EXIT para salir del menú o seleccione SUBTÍTULOS para regresar al menú anterior..

NOTA: 1. Algunos tipos de Subtítulos Digitales no se desplegaran en esta TV.

1. MOSTRAR SUBTÍTULOS no funcionará con señales de entrada 480p, 720p, o 1080i a través de las entradas por COMPONENTE Y- P_BP_R .
2. El estilo de letra de los Subtítulos Digitales en ocasiones es diferente a la de los Subtítulos Análogos.
3. La disponibilidad y el contenido de los Subtítulos Análogos y Digitales depende de la emisora de TV. Los Subtítulos Análogos estan diponibles cuando el icono es mostrado en pantalla.
4. El Lenguaje de los Subtítulos Digitales no estará disponible (letras en gris) al recibir programación análoga.

Configurar

Configurar la Salida IR

Esta función le permite al usuario esconder y operar sus componentes externos de audio y video (VCR, reproductor DVD o receptor de cable) utilizando los controles originales a través de su Televisor de Plasma Hitachi con los cables de IR Blaster incluídos.

También llamada IR Passthru, esta función permitirá que su televisor reciba los códigos de control infrarrojos (IR) y trasmitirlos a su equipo oculto.

1. Use los CURSORES ▲ o ▼ para resaltar la función Salida IR.
2. Use los CURSORES ◀ o ▶ para elegir la opción Período Normal ó Período Extendido.
3. Presione EXIT para salir del menú o seleccione CONFIGURAR LA SALIDA IR para regresar al menú previo.

Opciones de la Salida IR :

• Seleccione Período Normal para pasar la señal del control remoto a la Terminal de Salida IR tal y como entro. El alcance del remoto original al sensor del televisor es de 1m (max).
• Seleccione Período Extendido para procesar la señal del control remoto a la Terminal de Salida IR. El alcance del remoto original al sensor del televisor es de 5m o más.

Las opciones de la Salida IR (función IR Passthru) se refieren a la distancia entre el control remoto original del equipo externo y el sensor del televisor en una línea directa. La distancia de operación para las opciones de Período Normal y Período Extendido será menor si el ángulo de posición del control remoto es cambiado.

NOTA : La opción Período Extendido no está disponible para ciertos tipos de equipos externos. Para estos equipos utilice la opción Período Normal o apunte el control remoto original directamente al equipo externo.

Especificación de Distancia de la función IR Out (IR Passthru)

Configurar

Información de la CableCARD

Después de haber instalado exitosamente la CableCARD usted puede accesar a la información de la CableCARD en el menú CONFIGURAR del menú en Pantalla.

Siga las instrucciones que se muestran a continuación para accesar al menú de Información de la CableCARD.

1. Presione el botón MENU en el control remoto para accesar a la pantalla del Menú Principal.
2. Use el CURSOR ▼ para resaltar CONFIGURAR en el Menú Principal y presione el botón SELECT.
3. Use el CURSOR ▼ para resaltar Información de la CableCARD y presione el botón SELECT.
4. Para ver la información de la CableCARD y la Unidad (Host) use el CURSOR ▼ para resaltar Información y presione el botón SELECT.

NOTA: La ventana de Diagnóstico es solo para uso de personal de Servicio.

COSAS QUE VERIFICAR CUANDO SE UTILIZA LA CableCARD Y/O SERVICIOS DE CableCARD.

1. Verificar que la CableCARD este insertada correctamente en la ranura para CableCARD.
2. Retire la CableCARD jalando en línea recta la CableCARD.
3. Visualmente inspeccione la CableCARD para asegurar que todos los orificios del conector estén en buenas condiciones, sin bloqueos o daños.
4. Aseguresé que la CableCARD sea re-insertada en la dirección correcta, luego lentamente empuje hasta que descanse completamente en el orificio.
5. Cuando la CableCARD está instalada, note todos los mensajes que aparecen ("CableCARD Instalada", "Adquiriendo Datos", "CableCARD no Instalada"). Si el mensaje "CableCARD Instalada" no aparece al instalar la tarjeta, verifique el orificio del televisor y los pines de la CableCARD por obstrucciones o daños.
6. Si los problemas continuan, favor de contactar a su Proveedor de Servicio de Cable.

NOTAS:

1. Cuando la CableCARD es instalada, la función de Autoprogramar Canales no será necesitada porque la lista de canales se carga automáticamente a la memoria de canales del televisor.
2. Al Televisor le tomará algunos minutos detectar y reconocer la presencia de la CableCARD. Este proceso debe ser completado antes de accesar a cualquier información de la CableCARD o a la Lista de Canales.

Configurar

Elegir la Opción de Inicio Rápido

Esta función le permite seleccionar entre las opciones de INICIO RAPIDO. Seleccione ON para poder ver los canales (Análogos y Digitales) más rápido al encender la TV.

Seleccione OFF para ahorrar electricidad. Al seleccionar ON en la función INICIO RÁPIDO se activarán los circuitos de los sintonizadores cuando la TV esta en "modo de espera" comunmente conocido "apagado". Esto le permitirá sintonizar rapidamente los canales al encender la TV.

Las señales digitales algunas veces cambian, esta función vigilará cualquier cambio y preparará la TV para presentar rapidamente una imagen. Una pequeña cantidad de electricidad es usada para vigilar continuamente las señales cuando esta función esta activada.

Restablecer el Programa

Esta función muestra la información del software y el sencillo procedimiento de actualización. Esta función permite al software de la TV ser actualizado usando una tarjeta de memoria MMC/SD. Si una actualización de software es requerida, HITACHI le notificará y proveerá una tarjeta de memoria. Como requisito para recibir una notificación escrita y la tarjeta de memoria, por favor llene con sus datos y regrese la tarjeta de garantía.

1. Inserte la tarjeta MMC/SD.
2. Presione los CURSORES ▲ ó ▼ para resaltar ACTUALIZAR AHORA.
3. Presione el botón SELECT para seleccionar la función é iniciar la actualización.
4. Desconecte la línea de AC o presione el botón de POWER durante 5 segundos cuando la actualización este completa (Solo P60X901). (Solo modelo P50X901: la operación OFF/ON con el interruptor principal también puede completar la actualización).

NOTA: Cualquier interrupción de energía durante el proceso de actualización cancelará el proceso. Cuando esto ocurra, repita el procedimiento.

Restaurar la TV

Esta función le permite restaurar todas las funciones de la TV a sus condiciones originales de fábrica la próxima vez que se apague y se encienda la TV con el Interruptor Principal.

1. Use los CURSORES ▲, ▼ para resaltar la función.
2. Presione el botón SELECT o el CURSOR ▶ para seleccionar Restaurar la TV.
3. Use el CURSOR ▼ para accesar a las opciones de la función Restaurar la TV.
4. Seleccione la opción "SI" para restaurar todas las funciones de la TV la proxima vez que se apague y se encienda la TV con el Interruptor Principal o presione el botón de Power durante 5 segundos (Solo P60X901).

NOTA: 1. Si la opción "Si" es seleccionada, TODAS LAS FUNCIONES DE LA TV seran restauradas a sus condiciones originales de fábrica la proxima vez que se apague y se encienda la TV usando el interruptor principal o presione el botón de Power durante 5 segundos (Solo P60X901).
2. Cuando la Opción de Inicio Rápido ha sido activada o se ha configurado la Guía de Programas de TV, Restaurar la TV requiere la operación de APAGADO/ENCENDIDO con el interruptor principal o presionar el botón de Power durante 5 segundos (Solo P60X901).
3. (Solo modelo P50X901) la operación OFF/ON del interruptor principal también puede habilitar está función.

Girar Pantalla

Girar Pantalla

Esta función controla la base giratoria automática. Le permite al cliente girar la pantalla hacia la izquierda o derecha utilizando el control remoto. Esta función solo está disponible en el menú cuando la base giratoria está conectada (ver pág. 96).

1. Use los CURSORES ◀ o ▶ para activar o desactivar la función de Girar Pantalla. Antes de controlar la base giratoria automática favor de salir del menú en pantalla.
2. Presione el CURSOR ▶ para girar la pantalla hacia la derecha.
3. Presione el CURSOR ◀ para girar la pantalla hacia la izquierda.
4. Libere el CURSOR para detener la rotación.

NOTA: 1. La base giratoria motorizada tiene un ángulo de rotación máxima de 30° (izquierda y derecha).
2. No coloque ningún objeto en la trayectoria de la pantalla cuando utilice la función Girar Pantalla.
3. Antes de utilizar la base giratoria automática, favor de asegurarse que la trayectoria de la pantalla está libre de dedos, manos y cualquier otras partes del cuerpo para prevenir cualquier daño o lesión.
4. La función Girar Pantalla solo está disponible en el modelo P50X901.

Cuidados de su Televisión y Solución de Problemas

PERMITIDO

Desempolve la pantalla y gabinete con una toalla suave.

Limpie la pantalla con una toalla ligeramente húmeda en agua tibia y seque con una toalla seca. Jabón de reacción media puede ser usado si la pantalla está en extremo sucia.

Coloque su Televisión de Plasma lejos de calor extremo, humedad, y lugares con mucho polvo.

Remueva la conexión de la toma de corriente en la pared si su Televisión no está en uso por un periodo largo de tiempo, por ejemplo cuando usted sale de vacaciones.

NO PERMITIDO

No limpie su pantalla con limpiadores fuertes, no use productos para pulir o toallas tratadas con químicos.

No coloque productos de vinil o hule o papel celofán en su Televisión de Plasma.

No toque la pantalla con frecuencia.

No exponga el control remoto a golpes tales como dejarlo caer en el piso, etc. Esto puede resultar en daños en partes de precisión.

Evite colocar el control remoto en lugares de alta humedad o dejar que se moje. No lo deje cerca o encima de un aparato de calefacción. Calor o humedad excesiva puede causar que la unidad cese de operar.

Cuando las baterías se desgastan, la operación del control remoto se vuelve errática o posiblemente se detenga por completo. Reemplace las baterías usadas con nuevas baterías de tamaño "AA" o "AAA" tan pronto como sea posible.

El exponer la pantalla a la luz directa del sol o al calor por un tiempo prolongado puede causar daño a la pantalla de plasma.

Solución de Problemas

Su Televisión de Plasma HITACHI incorpora avanzada tecnología de protección contra sobrevoltaje diseñada para proteger contra daño de componentes ó circuitos a causa de un sobrevoltaje externo o interno.

SI SU TELEVISOR TIENE PROBLEMAS PARA ENCENDER, FAVOR DE SEGUIR ESTE PROCEDIMIENTO:

1. Presione el botón de encendido (Power Switch) una sola vez.
2. Si aun no enciende, espere 30 segundos. y presione el botón de encendido otra vez.
3. Si aun no enciende, desconecte la línea de AC del contacto y espere 30 segundos para conectarla de nuevo. Presione el botón de encendido otra vez.

Esta tecnología de protección debe proporcionar muchos años de entretenimiento duradero de su Televisor de Plasma HITACHI.

Problemas de Recepción

Puntos negros o rayas horizontales pueden aparecer, la imagen puede variar ó moverse. Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, y otros aparatos eléctricos.

Imágenes fantasmas son causadas por señales de televisión siguiendo dos rutas distintas. Una es de incidencia directa y la otra es reflejada en edificios altos, montañas u otros objetos. Cambiar la dirección o posición de la antena puede mejorar la recepción. Imágenes fantasmas también pueden ser causadas por defectos del sistema de la antena tales como cables sin blindaje o al conectar varios aparatos a la misma antena sin usar divisores múltiples de antena.

Si su receptor esta ubicado en el límite de cobertura de una estación de TV donde la señal es débil, su imagen puede estar empañada con la apariencia de pequeños puntos. Cuando la señal es extremadamente débil, puede ser necesario instalar una antena especial para mejorar la imagen.

INTERFERENCIA DE FREQUENCIAS DE RADIO:

• INTERFERENCIA DE FREQUENCIAS DE RADIO:

La interferencia produce ondas o rayas diagonales, y en algunos casos, causa pérdida de contraste en la imagen.

- PREVENCIÓN DE OBSTACULOS PARA RECEPTORES DE RADIO

Esta televisión ha sido diseñada conforme a las normas de la FCC para aparatos de Clase B. Esto para prevenir problemas a los receptores de Radio. Si esta televisión causa problemas a un receptor de Radio siga los siguientes pasos:

• Mantenga la televisión lejos del Radio.
• Ajuste la antena del Radio con el fin de no recibir interferencia.
• El cable de la antena del Radio debe mantenerse lejos de la televisión.
• Use cable coaxial para la antena.

Usted puede comprobar si esta televisión interfiere en los receptores de Radio apagando todos los equipos excepto la TV. Si usted encuentra un problema al recibir el Radio al estar usando la television, siga las instrucciones mencionadas arriba.

Imagen cuadriculada puede aparecer en una parte o en toda la pantalla.

Usualmente causado por interferencia de un sistema de arranque de un auto, lámparas de neón, taladros eléctricos, y otros aparatos eléctricos.

Al recibir canales usando una antena y esta señal sea muy débil, la imagen aparecerá obscura, puede ser necesario mejorar su sistema de antena.

NOTA: La televisión puede generar distorsión de sonido en dispositivos externos tales como una radio. Favor de separar el equipo de radio del equipo de televisión y ponerlo a una distancia considerable.

Información Útil

INFORMACIÓN DE LA AGENCIA REGULADORA

Declaración de la FCC (Federal Communications Commission)

Este equipo ha sido probado y ha demostrado cumplir con las limitaciones para los dispositivos digitales Clase B, de conformidad con el Apartado 15 de las Normas de la FCC. Estos límites han sido diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede radiar energía radioeléctrica, y si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe ninguna garantía de que las interferencias no se produzcan en una instalación particular. Si este equipo causa interferencias perjudiciales en la recepción de la radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, al usuario se le recomienda intentar corregir la interferencia tomando una o más de las siguientes medidas:

• Cambie la orientación o el lugar de instalación de la antena.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo a una toma de corriente diferente de aquella a la que está conectado el receptor.
• Consulte a su proveedor o solicite la ayuda de un técnico con experiencia.

Información de la FCC

Este dispositivo cumple con el Apartado 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:(1) Este dispositivo no deberá causar interferencias perjudiciales y (2) Este dispositivo deberá aceptar cualquier interferencia que reciba, incluyendo la interferencia que pueda causar un funcionamiento no deseado.

Modificaciones

La FCC requiere que se notifique al usuario que cualquier cambio o modificación hecha a este dispositivo que no haya sido aprobada expresamente por Hitachi America, Ltd. Home Electronics Division puede anular la autoridad del usuario para operar este equipo.

Cables

Las conexiones a este dispositivo deben ser hechas con cables blindados con conectores metálicos RFI/EMI para estar en cumplimento con las Normas y Regulaciones de la FCC.

Cualquier cable que se incluya con el equipo debe ser reemplazado con cables idénticos para asegurar el cumplimiento de las Normas de la FCC. Ordene repuestos Hitachi para reemplazar sus cables.

Nota

Este receptor de televisión despliega subtítulos( CC ó ), en acuerdo con los párrafos 15.119 y 15.122 de las normas de la FCC.

INFORMACIÓN REGULATORIA DE LA AGENCIA DE LA INDUSTRIA DE CANADÁ

Aparato de Televisión compatible con cable- Tèlèvision câblocompatible, Canada.

Funciones y Especificaciones

Funciones:

• Nuevo Panel de Plasma de Alta Resolución 1080
• Nuevo y Fácil de Usar (3-Lenguajes) Menú en Pantalla.
  • Censuras por Región
• Sistema de Control de Salida IR/G-LINK™
• Controle sus equipos con un solo control (AV Net)
• IR Pass-thru
  • Control Remoto Preprogramado.
  . Base Giratoria Automática
  • Realce de Imagen: Modo de Cine, Movimiento Ligero
• Identificación de la Señal de Entrada
• Compatible con CableCARD - Para mayor información contacte a su operador de cable local.
• Compatible con HDMI (High Definition Multimedia Interface)(HighBandwidth Digital Content Protection V1.1)
• Entrada para Fotos (Memoria SD de cámara digital)
  • Guía de Programas de TV
• Tecnología DOLBY DIGITAL
  • Control de Síncronía del Audio
• Modo de Juegos

Video:

• Resolución del panel:1920 x 1080
• ALIS ^2 Entrepaño 1080i (P50X901 Sólo)
• Progresivo Escudriña entrepaño 1080P (P60X901 Sólo)
• Cubierta Protectora de Cristal de Alto Contraste
• Amplio Angulo de Visión
- Diferentes Modos de Temperatura de Color : Alta, Media, Estándar y Blanco/Negro.
- Modos Multiples de Despliegue en Pantalla(Aspectos) (4:3 Estándar/4:3 Expandido/4:3 Zoom 1/ 4:3 Zoom 2/16:9 Estándar1/Estándar2/16:9 Zoom) ^1
• Filtro 3D Y/C de 4MB 10-bit
- Modos de Imagen :Día(Normal), Día(Dinámico) y Noche

Entradas:

• Alimentación ....AC 120V, 60Hz
• Consumo de Potencia
  Potencia Promedio ..... (P50X901) 364 W (P60X901) 424 W
  Potencia Máxima : ..... (P50X901) 605 W, 5.7 A (P60X901) 611 W, 5.2 A
• Impedancia de Entrada de Antena .....75 Ohm
  • Cobertura de Canales....191ch. Banda VHF....2 \~ 13 Banda UHF....14 \~ 69
  Banda CATV Mid....A-5 \~ A-1 .....A-I
  SuperBanda....J-W HiperBanda....W+1 - W+28 UltraBanda....W+29 - W+94
• Sistema de Televisión ..... NTSC Standard ATSC Standard (8 VSB, 64-QAM, 256-QAM)
  • Video 1.0Vp-p, 75 Ohm
  S-Video
  Luminancia (Y) 1.0Vp-p, 75 Ohm Crominancia (C) 0.286Vp-p, 75 Ohm
  • Video por Componentes
  Luminancia (Y) 1.0Vp-p, 75 Ohm Crominancia ( P_B/P_R ) 0.7Vp-p, 75 Ohm
• Impedancia de Entrada de Audio ..... 270k Ohm
  • Nivel promedio de entrada ..... 470mVrms
  • HDMI....(19 PIN)

Salidas:

• Video1.0Vp-p. 75 Ohm
• Audio ..... 470mVrms, 1 kOhm
- Salida Óptica (Audio Digital)....1 Conector Óptico

Audio:

• MTS Stereo/SAP
• Bass Boost
• Sonido Surround
  • 20W
  • Volumen Bajo (50%)

Accesorios Incluídos:

• Control Remoto
  • Control Remoto Simple
• Baterías (AA)
  • Baterías (AAA)
  • Cable de AC de 6'
  • Base Giratoria Automática (Solo P50X901)
• Conector para Base Giratoria Automática (Solo P50X901)
  • 2 Cables IR Blaster
• Sujetador para cables

Accesorios Opcionales:

- Para Modelos de los E.U.A.: Por favor, accese nuestro sitio web: www.hitachi.us/tv

ENTRADAS/SALIDAS

• Video por Componentes Y, Pb, Pr ..... 2
• Video compuesto 4
• S-Video 1
- Entrada de Antena (RF) 1
- Salida de Audio....1
- Salida de Monitor....1
- Salida Óptica 1
• HDMI 3
- Interfase RS232C 1
- IR Blaster 2
• G-LINK™ 2
- Ranura de CableCARD .... 1
• Ranura de Tarjeta de Actualización. ..... 1
- Salida para Base Giratoria Automática (Solo P50X901).. 1
- Entrada para Fotos .... 1

ESPECIFICACIONES

• Separación entre Pixeles
  (P50X901) 0.576(horiz.) x 0.580(vert.) mm. (P60X901) 0.696(horiz.) x 0.696(vert.) mm.
• Clase FCC: .... B para Productos de Consumo Requirimientos de Potencia .... 108-132VAC, 60Hz
• Temperatura de Operación. 41°F a 95°F

La disponibilidad del modo de despliegue varía debido a la señal de entrada.
2 ALIS (Alteme la Iluminación de la Tecnología de Superficies)

Las TV's HDTV despliegan HDTV solo cuando una fuente HDTV esta disponible.

Especificaciones, pesos, y dimensiones están sujetas a cambio sin notificación previa. Favor de accesar a www.hitachi.us/tv para especificaciones y dimensiones detalladas que le puedan servir para su instalación.

UltraVision Digital es una marca registrada de Hitachi Home Electronics (America), Inc.

COPYRIGHT © 1999-2006 MONTAVISTA SOFTWARE, INC. ALL RIGHTS RESERVED.

HDMI ^TM HDMI, el logo HDMI logo y High-Definition Multimedia Interface son marcas registradas de HDMI Licensing LLC.

*Fabricada bajo licencia de Dolby Laboratories. "Dolby" y el simbolo doble-D son marcas registradas de Dolby Laboratories.

Dimensiones

Modelo P50X901 (Incluye Base) Peso (lbs./kg): 111.9/50.8

Unidades

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

Pulgadas

49 3/16

2 12/16

2 12/16

34 14/16

32 3/16

20 3/16

20

17 5/16

43 9/16

24 11/16

5

3 11/16

1 5/16

16 10/16

12.2008

24 13/16

12.2008

11 13/16

12 2/16

8 3/16

mm

1249,80

69,90

69,90

885,80

817,10

513,40

508,00

439,30

1105,90

626,40

126,70

93,80

32,50

422,60

309,90

630,00

309,90

300,80

308,00

208,50

T

Dimensiones

Modelo P60X901 (No Incluye Base) Peso (lbs./kg): 161.9/73.5

Unidades

A

B

C

D

E

F

G

H

I

J

K

L

Pulgadas

68

8/16

3 11/16

3 11/16

43

4/16

22 14/16

60 10/16

34

2/16

7

2/16

5 13/16

19 15/16

28 10/16

19 15/16

mm 150

9.00

81.50

81.50

953.20

504

20 1336.00

751.68

157.00

128.00

439.50

60 630.00

439.50

Hitachi

HITACHI

Inspire the Next

Servicio a Clientes

Para localizar un Centro de Servicio Autorizado HITACHI en los Estados Unidos y Canadá

Llame Gratis

las 24 horas del día, los 7 días de la semana

1-800-HITACHI

(1-800-448-2244)

HITACHI ha hecho el máximo esfuerzo para segurarle horas y horas de funcionamiento libre de problemas; sin embargo, en caso de requerir servicio, HITACHI ha establecido una Red de Centros de Servicio en los 50 estados del país y Puerto Rico. Cada centro le proporcionará asistencia rápida y segura. Nuestras operadoras lo guiarán directamente al Centro de Servicio Autorizado HITACHI más cerca de usted. Solo presente la factura y/o recibo de compra al Centro de Servicio Autorizado Hitachi, donde se le proporcionará servicio de acuerdo con los términos establecidos en la garantía o la guía de operación del televisor.

Si tiene dudas o preguntas acerca de la garantía, servicio, operación o asistencia técnica, favor de contactarnos por correo a:

Hitachi America, LTD.

Si tiene dudas o preguntas acerca de la garantía, servicio, operación o asistencia técnica, favor de contactarnos en:

Canadá: 1-800-HITACHI (1-800-448-2244)

Información de Servicio

Al llamar a la línea de HITACHI SERVICE HOTLINE le preguntarán cierta información relacionada con el MODELO del Televisor y el número de SERIE para poder darle el soporte adecuado. Esta información se localiza en la parte POSTERIOR y al lado DERECHO del Televisor. Favor de seguir los siguientes pasos para encontrar está información y proveerla al departamento de Servicio.

① Observar el lado derecho del Televisor.
② Localizar la etiqueta donde se muestra la información relacionada con el MODELO y número de SERIE.
③ El departamento de Servicio Hitachi necesitará está información para proporcionarle el soporte adecuado relacionado a sus preguntas.
