JT80L400123 - Calentador de agua Jocel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Calentador de agua eléctrico
Marca	Jocel
Modelo	JT80L400123
Capacidad	80 litros
Tensión nominal	220-240 V~
Frecuencia nominal	50/60 Hz
Potencia nominal	2000 W
Corriente nominal	9.1 A
Temperatura máxima del agua	75 °C
Presión nominal	0.75 MPa
Grado de protección	IPX4
Eficiencia energética	Eficiencia de calentamiento >90%
Tipo de instalación	Montaje vertical en pared
Protección del tanque interior	Tanque interior anticorrosión con aislamiento grueso
Características de seguridad	Limitador de temperatura de doble nivel, válvula de seguridad (0.8 MPa), protección contra sobrecalentamiento
Control	Perilla giratoria para ajuste de temperatura (MIN-MED-MAX)
Indicadores	Luz indicadora de calentamiento
Dimensiones (Aprox.)	Alto 860 mm, Ancho 470 mm, Fondo 470 mm
Peso (Aprox.)	25 kg (vacío)
Conexión de tubería	G 1/2" (entrada y salida de agua)
Mantenimiento	Descalcificación anual de los elementos calefactores; vaciar el tanque si no se usa en condiciones de congelación
Garantía	5 años (presentando la factura)

Preguntas frecuentes - JT80L400123 Jocel

¿Cómo lleno el calentador de agua antes del primer uso?

Asegúrese de que la válvula de entrada de agua fría esté abierta. Abra un grifo de agua caliente para que salga el aire. Una vez que el agua fluya constantemente del grifo, el tanque está lleno. Luego enchufe el aparato.

¿Por qué gotea agua de la válvula de seguridad?

Es normal que una pequeña cantidad de agua gotee de la válvula de alivio de presión durante el calentamiento, ya que la presión aumenta. No bloquee la válvula. Si el goteo es excesivo, puede indicar alta presión de agua o una válvula defectuosa.

¿Cómo ajusto la temperatura del agua?

Gire la perilla de control de temperatura en sentido horario de 'MIN' a 'MED' a 'MAX'. La temperatura máxima es de 75°C. La luz indicadora de calentamiento muestra cuándo el calentador está activo.

¿Qué significa si el indicador de calentamiento no se enciende?

Verifique si el enchufe está conectado correctamente y si el tomacorriente funciona. Es posible que la protección contra sobrecalentamiento se haya disparado; presione el botón de reinicio en el limitador de temperatura (debajo de la cubierta de plástico en el lado derecho). Si aún no se enciende, contacte al soporte técnico.

¿Puedo instalar el calentador de agua en una pared de yeso?

No, la pared debe ser de hormigón sólido o ladrillo. El calentador es pesado cuando está lleno (aprox. 105 kg). Use los pernos de expansión proporcionados y asegure una fijación segura.

¿Con qué frecuencia debo realizar el mantenimiento?

Se recomienda verificar la conexión a tierra y el enchufe mensualmente. Descalcifique los elementos calefactores anualmente para eliminar la cal. Si no se usa durante largos períodos en invierno, vacíe el tanque para evitar la congelación.

¿Qué debo hacer si el agua no está lo suficientemente caliente?

Asegúrese de que la perilla de temperatura esté en una posición más alta. Dé suficiente tiempo para que el agua se caliente (aproximadamente 2-3 horas para un tanque completo de 80L). Si todavía está fría, el elemento calefactor puede estar defectuoso o el termostato puede necesitar ajuste.

¿Cómo vacío el calentador de agua para mantenimiento o almacenamiento?

Cierre la válvula de entrada de agua fría. Abra un grifo de agua caliente. Retire la válvula de seguridad y levante su manija para permitir que el agua drene. Consulte el diagrama 2 del manual para más detalles.

¿Se requiere una conexión a tierra?

Sí, el tomacorriente debe tener una conexión a tierra confiable para garantizar la seguridad. Use un tomacorriente estándar de 3 pines con conexión a tierra.

¿Qué sucede si el botón de reinicio del limitador de temperatura sigue disparándose?

Esto indica sobrecalentamiento. Apague el calentador y deje que el agua se enfríe. Reduzca la configuración de temperatura. Si el problema persiste, el termostato puede estar defectuoso; contacte a la asistencia técnica.

MANUAL DE USUARIO JT80L400123 Jocel

TERMOACUMULADOR/ TERMO ELÉCTRICO / WATER HEATER

• JT50L400116
• JT80L400123
• JT100L400130

Indicador de funcionamento
Tecla ajuste da temperatura

Diagrama 3

E-mail: [e-mail] [e-mail]

http://www.jocel.pt

SEDE:

Rua Alto do Curro, n.º 280

4770-569 S. COSME DO VALE

V.N. de FAMALICÃO

Telef: 252 910 350/2

Fax: [phone]

email: [e-mail]

http://www.jocel.pt

Aparelho TERMOACUMULADOR

Marca JOCEL

Modelo JT50L400116

Aparelho TERMOACUMULADOR

Marca JOCEL

Modelo JT80L400123

Aparelho TERMOACUMULADOR

Marca JOCEL

Modelo JT100L400130

Lectura obligatoria para el usuario.... 15

Conocimientos básicos de funcionamiento.... 15

Características del aparato.... 16

Características de seguridad.... 16

Parámetros técnicos.... 17

Estructura del aparato.... 17

Instrucciones de montaje.... 18

Conexión de los tubos.... 18

Advertencias.... 18

Instrucciones de funcionamiento.... 20

Guías de funcionamiento.... 21

Mantenimiento básico y periódico.... 21

Diagrama eléctrico.... 21

Causas de problemas y soluciones.... 22

Lista de embalaje.... 22

Garantia.... 23

Declaración de conformidad.... 24

• JOCEL no se hará responsable de la instalación inadecuada de este termo eléctrico.
• Antes de instalar y utilizar este calentador, lea detenidamente todas las instrucciones. No seguir estas instrucciones referentes a la instalación o utilización de este aparato, podría suponer un grave riesgo de accidente y causar daños materiales.
• Antes de abrir cualquier tapa del termo eléctrico o de realizar operaciones de limpieza o mantenimiento en el mismo, desconecte el enchufe de la red.

• Cada vez que quiera ponerlo en funcionamiento primero, asegúrese de que el termo eléctrico está lleno de agua. A continuación, conecte el aparato.
• Cuando no tenga agua corriente, no deberá utilizar el agua del depósito del calentador.
• Si vive en un lugar muy frío en invierno, cuando no vaya a utilizar este aparato durante un largo período de tiempo, deberá vaciar el depósito del calentador. En el apartado "Características de seguridad" de este manual de instrucciones se indica el método de vaciado.
• Cuando el calentador esté funcionando, se pueden formar gotas de agua en la boquilla de escape de presión de la válvula de seguridad que deberá secar. Se trata de algo normal. Tenga cuidado de no obstruir esta boquilla de escape de presión. Puede utilizar los tubos de plástico para dirigir el flujo; sin embargo, deberá mantenerlo en contacto con la atmósfera.
• El enchufe deberá estar correctamente conectado a tierra.
• Este termo eléctrico dispone de un limitador de temperatura de doble nivel con reinicio de posición manual. Este dispositivo apagará automáticamente el termo eléctrico cuando detecte un sobrecalentamiento no intencionado o cuando la temperatura del agua sea demasiado alta. Así se asegura que los dos polos estén desconectados y se garantiza su seguridad.
• Métodos de reinicio de posición del dispositivo limitador de temperatura de doble nivel:

1) Desconecte el enchufe.
2) Abra la tapa de plástico que se encuentra en la parte abajo del calentador de agua con ayuda de una herramienta.
3) Pulse el botón blanco de reinicio de posición del limitador de temperatura de doble posición.
4) Cierre la tapa de plástico.
5) Reduzca ligeramente el valor de ajuste de temperatura.
6) Vuelva a conectar el enchufe y encienda el aparato.

• Si las operaciones arriba mencionadas no consiguen que el aparato se encienda con normalidad, lo cual indica que la temperatura del agua que se encuentra en el depósito es aún muy alta, abra la válvula de desagüe y deje salir el agua caliente durante varios minutos. Después repita los procedimientos mencionados cuando la temperatura del agua haya disminuido.
• Con el fin de asegurar la eficacia de la protección contra fugas eléctricas, pulse el botón de comprobación una vez a la semana. En ese momento saltará el botón de reinicio de posición. Pulse el botón de reinicio de posición e inmediatamente reanudará su funcionamiento normal.

CARACTERÍSTICAS DEL APARATO

• Perfil único, diseño moderno personalizado, líder en el mercado.
• Protección del tanque interior. Más moderno, de alta eficacia y vida útil más larga.
• Alta eficacia en el ahorro de energía y capa aislante para mantener la temperatura: Las capas aislantes de burbujas del cuerpo del calentador fabricado con resina gruesa de amina sin flúor actúan y mantienen la temperatura de manera óptima, reduciendo la pérdida de calor conservando a máximo la temperatura. Una vez desconectado de la corriente se mantendrá la temperatura, el aparato seguirá proporcionando agua caliente durante 48 horas.
• Potencia: 2000W.

CARACTERÍSTICAS DE SEGURIDAD

- Válvula de seguridad: Este termo eléctrico dispone de una válvula de seguridad mono-directional que deberá instalar en el orificio de entrada de agua del mismo. Cuando la presión del depósito sea superior a 0,8 MPa, esta válvula soltará la presión automáticamente. Es posible que se formen gotas de agua en la boquilla de escape de presión. En ningún caso deberá obstruir esta boquilla de escape de presión; deberá mantenerla en contacto con la atmósfera (Diagrama 1).

Nota: En la válvula de seguridad de ventilación interna, puede que no exista goteo de agua. En su defecto durante el proceso de calentamiento es posible que la cubierta externa de la tubería de entrada de agua se caliente considerablemente durante este proceso por debajo de la válvula de seguridad. Esto es normal e indica que está drenando la presión de manera interna.

- Si necesita vaciar el depósito, en primer lugar cierre la válvula de entrada de agua y abra la válvula de salida de agua. A continuación retire los tornillos de la válvula de seguridad con ayuda de una herramienta. Levante la manilla de plástico y deje que el agua del depósito salga de manera natural (Diagrama 2).

Diagrama 1

Diagrama 2

Tensión nominal	220-240V~	Potencia nominal	2000W
Frecuencia nominal	50/60Hz	Corriente nominal	9.1A
Presión nominal	0,75MPa	Volumen nominal	50L, 80L, 100L
Temperatura nominal del agua	75 °C	Eficacia de calentamiento	>90%
Grado de impermeabilidad	IPX4	Modo estructural	Almacenamiento de agua herméticamente cerrado
Enchufe	250V~, 10A	Modo de fijación	Vertical

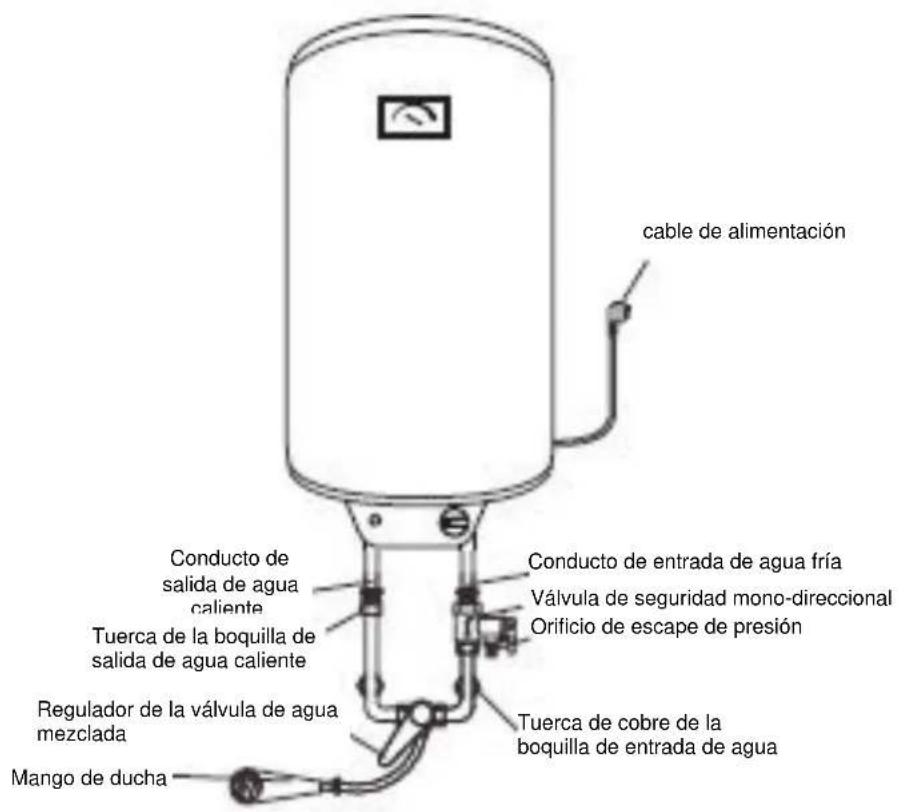

ESTRUCTURA DEL APARATO

Diagrama 3

Monte este termo eléctrico sobre una pared de cemento sólida. Colóquelo en un lugar cerca de una toma de corriente y convenientemente situado para utilizar el agua. Advertencia: Utilice los accesorios de nuestra empresa para montar este calentador. Asegúrese de que las abrazaderas están bien fijadas y cuelgue a continuación este termo eléctrico. En caso contrario, el aparato podría caerse de la pared y provocar graves daños.

Antes de determinar la posición del orificio para los tornillos, asegúrese de que el lado derecho del calentador está a una distancia superior a los 200mm del suelo. Será conveniente dejar un espacio para realizar las operaciones de mantenimiento necesarias.

Método de montaje: después de seleccionar bien la posición adecuada, utilice los tornillos para sujetar firmemente la placa y a continuación cuelgue el termo eléctrico (Diagrama 4).

Diagrama 4

CONEXIÓN DE LOS TUBOS

Todas las piezas de tubería son G1/2". Enrolle una cinta en la boquilla de entrada de agua del calentador (identificada con una marca azul). A continuación vuelva a instalar bien la válvula de seguridad mono-direccional.

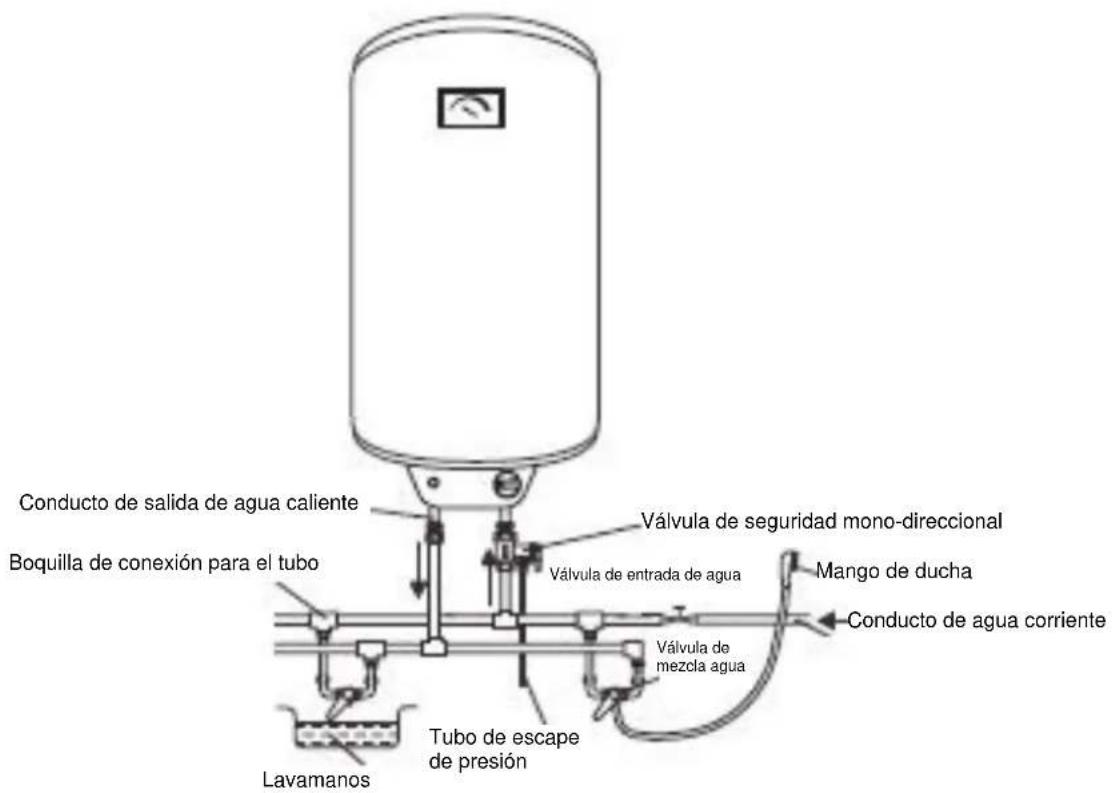

El método de conexión del resto de los tubos se indica en la figura n° 5.
Si el usuario desea distribuir el agua a través de múltiples rutas, consulte la figura n° 6 para conectar los tubos.

ADVERTENCIAS

La pared donde instale el aparato deberá ser firme; Los tornillos de presión deberán estar bien apretado y firmemente instalados. No deberán estar sueltos y no los monte en ningún caso sobre ladrillos huecos o entre las grietas de los ladrillos.
La toma de corriente deberá adaptarse al enchufe de tres clavijas monofásico de gran calidad adecuado a las normas de su país y deberá disponer de una adecuada conexión a tierra, instalada a la altura adecuada y alejada de lugares húmedos o que puedan sufrir salpicaduras. Utilice esta toma de corriente solamente para el termo eléctrico.
□ Cuando lo vaya a poner en funcionamiento por primera vez, deberá llenar antes el depósito de agua y a continuación conectar el aparato.

Diagrama 5

Diagrama 6

- Entrada de agua: fije todos los tubos y a continuación gire el mezclador de agua caliente y fría a la zona de alta temperatura en el sentido de las agujas del reloj. Vuelva a abrir la válvula de entrada de agua del conducto de agua fría. En este momento, empezará a entrar agua en el depósito del calentador. Espere a que la zona de ducha de la boquilla de salida de agua esté en condiciones normales, lo cual indica que el depósito ya está lleno de agua.

Advertencia: Mientras el termo eléctrico esté en proceso de funcionamiento normal, la entrada de agua deberá estar abierta de principio a fin. En este momento, la válvula de entrada de agua todavía podrá realizar las funciones de regulación de la fuerza del flujo de salida del agua. Sin embargo, la válvula de agua fría y caliente mezclada podrá regular solamente la temperatura del agua y realizar la función de cierre de salida del agua.

- Encendido: asegúrese de que el depósito está lleno de agua, y a continuación conecte el enchufe a la red y encienda el aparato.

- Operaciones con agua caliente: cuando el termo eléctrico funcione con normalidad y caliente durante un largo período de tiempo, podrá utilizar el agua caliente que se encuentra en el depósito; para ello deberá girar la válvula de agua fría y caliente mezclada lentamente en el sentido de las agujas del reloj desde baja temperatura a alta temperatura en posición de cerrado. Ajuste su propia temperatura. A partir de ese momento podrá salir agua caliente de la ducha. Cuando termine de utilizar el aparato, vuelva a ponerlo en posición de cerrado en sentido contrario a las agujas del reloj y cierre la válvula de mezcla del agua..

Advertencia: Cuando ajuste la temperatura del agua de salida, no dirija el mango de la ducha directamente hacia una persona; compruebe antes la temperatura del agua a fin de evitar quemaduras o daños.

- Protección contra sobrecalentamiento: en posición de encendido, el tubo de calentamiento no calentará de principio a fin. Esto significa que los dos interruptores de selección de potencia están en posición de encendido. En este momento, podrán activarse las protecciones contra calentamiento (mediante el interruptor limitador de temperatura de doble posición).

- Equilibrado automático de la temperatura: cuando la temperatura del agua que se encuentra en el depósito alcance la temperatura programada, el aparato se apagará automáticamente y se detendrá el calentamiento. El indicador de calentamiento se apagará. El termo eléctrico estará en posición de mantenimiento de la temperatura. Cuando la temperatura del agua que se encuentra en el depósito disminuya, comenzará a calentarla automáticamente. Cuando haya alcanzado la temperatura programada, se apagará automáticamente y volverá al estado de mantenimiento de la temperatura. El calentador funcionará cíclicamente de este modo.

Nota: Si el cable de alimentación está deteriorado, deberá ser cambiado por personal cualificado del fabricante o un servicio técnico.

- Configuración de temperatura: de acuerdo con la temperatura deseada, gire el mando de la temperatura en el sentido de las agujas del reloj. Podrá seleccionar la temperatura MINIMO-MEDIO-MAXIMO, el máximo es 75 °C.

MANTENIMIENTO BÁSICO Y PERIÓDICO

• Compruebe frecuentemente que el enchufe y la toma de corriente están bien y el aparato es fiable cuando calienta. Compruebe si la toma de corriente está bien conectada a tierra o no.
• Cuando no vaya a utilizar este calentador durante un largo período de tiempo, si se encuentra en un lugar de bajas temperaturas evite que el agua del depósito se congele, lo cual podría provocar grietas en el mismo. Después de cada uso, vacíe el agua del depósito.
• Con el fin de que el termo eléctrico funcione óptimamente, limpie las piezas de calentamiento una vez al año. Retire la suciedad de los depósitos del agua acumulada en las piezas eléctricas de calentamiento y en la base del depósito.

DIAGRAMA ELÉCTRICO

No se notifica ningún cambio en el diagrama.

Problema	Causas	Soluciones
Fallo en la luz indicadora	1.No hay corriente o el enchufe está mal conectado2.Los cables interiores están deteriorados3.El indicador está estropeado4.El protector contra sobrecalentamiento se ha activado	Compruebe si hay corriente y si el enchufe está bien conectadoLlame a un técnico para que lo repare
Baja temperatura del agua de salida	1.Tiempo de calentamiento deficiente2.El ajuste de temperatura de la válvula de agua mezclada es demasiado baja3.El controlador de temperatura no funciona bien4.El tubo de calentamiento está deteriorado	Espere el tiempo de calentamientoAjuste la temperatura de salida de agua mezclada a un valor más altoLlame a un técnico para que lo repare
No sale agua de la boquilla de agua caliente	1.No hay agua corriente2.La presión del agua corriente es demasiado baja3.El controlador de temperatura no funciona.4.La válvula de agua mezclada está estropeada5.Las conexiones de conductos no está bien echa	Espere a que haya agua corrienteEspere a que aumente la presión del agua y reutilícelaCámbieloCámbielaHaga la conexiones correctamente
Fuga de agua	1.Las conexiones de los diferentes conductos no están herméticamente selladas2.El depósito tiene una fuga de agua	Selle herméticamente la boquilla de conexiónLlame a un técnico para que lo repare

LISTA DE EMBALAJE

No	Nombre	Unidades (piezas)
1	Termo eléctrico	1
2	Manual de instrucciones	1
3	Kit de accesorios	1
4	Válvula de seguridad/Tubo de alivio de presión	1

1. La garantía es válida sólo a la presentación de la factura de compra del producto.
2. Esta garantía se limita exclusivamente a las piezas de repuesto ineficaz debido a defectos de fabricación.
3. La eliminación de varias fallas en garantía se realiza para la reparación o el reemplazo de piezas defectuosas, de acuerdo a la discreción de nuestros servicios técnicos. Las piezas defectuosas son de nuestra propiedad.
4. No están cubiertos por la garantía los daños causados durante el transporte, negligencia o mal uso, montaje o instalación incorrecta, así como las influencias externas, tales como: rayos atmosféricos o eléctricos, inundaciones, humedad, etc.
5. Pierden la garantía todos los aparatos que no están a ser utilizados de acuerdo a las instrucciones o conectadas a las REDES DE AEREAS DE ALIMENTACIÓN, que no garantizan una tensión constante de 220/240V.
6. La garantía no cubre lesiones personales o daños causados directa o indirectamente.
7. Esta garantía termina cuando se descubre que han sido sometidas a reparaciones, reformas o intervenciones por cualquier persona no autorizada por JOCEL.

LA GARANTIA TERMINA:

1. Con la modificación o desaparecimiento de la placa de identificación del aparato.
2. Superado el período de 5 años, la garantía expira y la asistencia técnica se hará mediante adeudo en los costos de mano de obra en función de las tajas vigentes.

ASISTENCIA TÉCNICA:

Para pedir asistencia técnica de vuestros aparatos, nuestros servicios están disponibles a través de los siguientes contactos:

E-mail: [e-mail] [e-mail]

http://www.jocel.pt

SEDE:

Rua Alto do Curro, n.º 280

4770-569 S. COSME DO VALE

V.N. de FAMALICÃO

Telef: 252 910 350/2

Fax: [phone]

email: [e-mail]

http://www.jocel.pt

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato TERMO ELÉCTRICO

Marca JOCEL

Modelo JT50L400116

Cumple com las siguientes directivas europeas y normas de aplicación

Baja Voltaje

2006/95/CE

EN 60335-2-21:2003+A1:2005+

A2:2008

EN 60335-1:2002+A11+A1+A12+A2

+A13+A14+A15

EN 62233:2008

Compatibilidad Electromagnética

2004/108/CE

EN 55014-1:2006+A1:2009+

A2:2011

EN 55014-2:1997/+A1:2001/+

A2:2008

EN 61000-3-2:2006/+A1:2009/

+A2:2009

EN 61000-3-3:2008

País de Origen: R.P.C.

SEDE:

Rua Alto do Curro, n.º 280

4770-569 S. COSME DO VALE

V.N. de FAMALICÃO

Telef: 252 910 350/2

Fax: [phone]

email: [e-mail]

http://www.jocel.pt

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato TERMO ELÉCTRICO

Marca JOCEL

Modelo JT80L400123

Cumple com las siguientes directivas europeas y normas de aplicación

Baja Voltaje

2006/95/CE

EN 60335-2-21:2003+A1:2005+

A2:2008

EN 60335-1:2002+A11+A1+A12+A2

+A13+A14+A15

EN 62233:2008

Compatibilidad Electromagnética

2004/108/CE

EN 55014-1:2006+A1:2009+

A2:2011

EN 55014-2:1997/+A1:2001/+

A2:2008

EN 61000-3-2:2006/+A1:2009/

+A2:2009

EN 61000-3-3:2008

País de Origen: R.P.C.

DECLARACIÓN DE CONFORMIDAD

CE

Declaramos bajo nuestra responsabilidad que el aparato abajo

Aparato TERMO ELÉCTRICO

Marca JOCEL

Modelo JT100L400130

Cumple com las siguientes directivas europeas y normas de aplicación

Baja Voltaje

2006/95/CE

EN 60335-2-21:2003+A1:2005+

A2:2008

EN 60335-1:2002+A11+A1+A12+A2

+A13+A14+A15

EN 62233:2008

Compatibilidad Electromagnética

2004/108/CE

EN 55014-1:2006+A1:2009+

A2:2011

EN 55014-2:1997/+A1:2001/+

A2:2008

EN 61000-3-2:2006/+A1:2009/

+A2:2009

EN 61000-3-3:2008

País de Origen: R.P.C.
