JT80L400123 - Aquecedor de água Jocel - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho JT80L400123 Jocel em formato PDF.
| Tipo de Produto | Aquecedor Elétrico de Água |
| Marca | Jocel |
| Modelo | JT80L400123 |
| Capacidade | 80 litros |
| Tensão Nominal | 220-240 V~ |
| Frequência Nominal | 50/60 Hz |
| Potência Nominal | 2000 W |
| Corrente Nominal | 9,1 A |
| Temperatura Máxima da Água | 75 °C |
| Pressão Nominal | 0,75 MPa |
| Grau de Proteção | IPX4 |
| Eficiência Energética | Eficiência de aquecimento >90% |
| Tipo de Instalação | Montagem vertical na parede |
| Proteção do Tanque Interno | Tanque interno anticorrosivo com isolamento espesso |
| Características de Segurança | Limitador de temperatura de dois níveis, válvula de segurança (0,8 MPa), proteção contra superaquecimento |
| Controlo | Botão rotativo para ajuste de temperatura (MIN-MÉD-MÁX) |
| Indicadores | Luz indicadora de aquecimento |
| Dimensões (Aprox.) | Altura 860 mm, Largura 470 mm, Profundidade 470 mm |
| Peso (Aprox.) | 25 kg (vazio) |
| Conexão de Tubo | G 1/2" (entrada e saída de água) |
| Manutenção | Descalcificação anual dos elementos de aquecimento; esvaziar o tanque se não for utilizado em condições de congelamento |
| Garantia | 5 anos (mediante apresentação da fatura) |
Perguntas frequentes - JT80L400123 Jocel
Perguntas dos utilizadores sobre JT80L400123 Jocel
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Aquecedor de água em formato PDF gratuitamente! Encontre o seu manual JT80L400123 - Jocel e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. JT80L400123 da marca Jocel.
MANUAL DE UTILIZADOR JT80L400123 Jocel
Leitura necessária ao utilizador 2
Conhecimentos comuns de funcionamento 2
Características do produto .... 3
Características de segurança .... 3
Parâmetros técnicos 4
Estrutura do produto .... 4
Instruções de montagem 5
Ligações dos tubos 5
Cuidados 5
Instruções de funcionamento 7
Guia de funcionamento 8
Manutenção diária e normal 8
Diagrama elétrico 8
Avarias & Métodos de resolução 9
Lista de embalagem 9
Garantia 10
Declaração de Conformidade.... 11
- A JOCEL não terá qualquer responsabilidade se a instalação deste aparelho for efetuada incorretamente.
- Antes de instalar e utilizar o termoacumulador, por favor leia cuidadosamente todas as instruções. Se não seguir os métodos descritos nestas instruções para a instalação ou utilização, pode provocar acidentes graves ou perda de características.
- Antes de abrir qualquer tampa ou antes de efetuar qualquer serviço de limpeza ou reparação no termoacumulador, retire primeiro a ficha da tomada.
CONHECIMENTOS COMUNS DE FUNCIONAMENTO
- Sempre que quiser colocar o termoacumulador em funcionamento, tem que se certificar primeiro que está cheio de água. Depois, pode liga-lo à energia.
- Quando não há água na rede, não pode utilizar a água existente no depósito do termoacumulador.
- Nas regiões mais frias e geladas no inverno, quando não utiliza o termoacumulador durante um longo período de tempo, deve despejar a água do depósito do termoacumulador.
O método de despejo de depósito do termoacumulador está no capítulo "Características de segurança" deste manual. - Quando o termoacumulador funciona normalmente, a abertura de fuga de pressão da válvula de segurança pode deixar cair algumas gotas de água. Isto faz parte do funcionamento normal. Tenha atenção para não bloquear esta abertura de fuga de pressão.
- Pode utilizar um tubo de plástico para conduzir a água. No entanto, tem que manter o contacto com a atmosfera.
- A saída da fonte de energia tem que ter ligação à terra para que possa ser utilizada.
- Este termoacumulador elétrico tem um interruptor de proteção do limitador de temperatura de nível duplo. Isto permite que a energia seja cortada automaticamente quando o termoacumulador sobreaquece por acidente ou quando temperatura da água é muito elevada, garantindo que são desligados os dois polos. Isto garante a segurança.
- Método de Restabelecimento da Posição do dispositivo de limitação de temperatura de dupla posição:
1) Retire a ficha da tomada eléctrica.
2) Abra a tampa de plástico situada na parte de baixo do termoacumulador com ferramentas.
3) Pressione o botão branco de restabelecimento da posição no limitador de temperatura de duas posições.
4) Feche a tampa de plástico.
5) Reduza ligeiramente o valor da temperatura.
6) Volte a colocar a ficha na tomada.
Se as ações acima mencionadas continuam a não permitir que a unidade funcione normalmente, significa que a temperatura dentro do depósito continua muito elevada. Por favor, abra a válvula de saída de água e despeje água quente durante alguns minutos. Depois, repita os passos acima indicados e aguarde que a temperatura da água desça.
- Para garantir a eficácia da função de proteção contra fugas elétricas, pode pressionar o botão de teste uma vez por semana. Nesta altura, o botão de restabelecimento da posição salta. Depois, pressione para baixo o botão de restabelecimento da posição e este retoma automaticamente o funcionamento normal.
CARACTERÍSTICAS DO PRODUTO
- Designe atractivo e atual, de acordo com as novas exigências de mercado.
- Protecção da cuba: antiferrugem, anti erosão, anti fugas. Mais avançado, com grande eficácia & longevidade.
- Grande eficácia em poupança de energia & manutenção de energia devido à camada de isolamento: utilizando camadas de isolamento de aminorresina sem fluoretos que têm um bom desempenho na manutenção da temperatura, reduzindo ao máximo as perdas de calor. Durante um corte de energia e em condições de manutenção da temperatura, existem condições para ter água quente durante 48 horas.
- Potência: 2000W.
CARACTERÍSTICAS DE SEGURANÇA
- Válvula de segurança: Este termoacumulador elétrico tem uma válvula de segurança de uma via. Tem que ser instalada no orifício de entrada de água desta unidade do termoacumulador. Quando a pressão do depósito é superior a 0,8 MPa, esta válvula baixa automaticamente a pressão. Isto pode fazer com que saia água da abertura da fuga de pressão. Esta abertura de fuga de pressão não pode ser tapada de maneira nenhuma. Tem que ser mantida em direção contrária à atmosfera. (Diagrama 1). Nota: Na válvula de segurança de ventilação interior, a saída da fuga de pressão pode não ter queda de água. Caso contrário, durante o processo de aquecimento, a tampa exterior do tubo de entrada de água, por baixo da válvula de segurança pode atingir uma certa temperatura. Isto faz parte do funcionamento normal. Isto significa que existe drenagem interna da fuga de pressão.
- Se necessitar despejar o depósito, feche primeiro a válvula de entrada de água e abra a válvula de saída de água. Depois, retire os parafusos da válvula de segurança com as ferramentas adequadas. Levante a pega de plástico; deixe a água sair naturalmente do depósito. (Diagrama 2).
Diagrama 1
Diagrama 2
| Tensão nominal | 220-240V~ | Potência nominal | 2000W |
| Frequência nominal | 50/60Hz | Corrente nominal | 9.1 A |
| Pressão nominal | 0.75 Mpa | Volume nominal | 50L, 80L, 100L |
| Temperatura da água nominal | 75°C | Eficácia de aquecimento | >90% |
| Grau à prova de água | IPX4 | Modo de estrutura | Armazenamento de água hermeticamente fechado |
| Tomada adequada | 250V~, 10A | Modo de fixação | Suspenso verticalmente |
ESTRUTURA DO PRODUTO
Entrada de água fria
Saída de água quente
- Este termoacumulador elétrico deve ser montado numa parede sólida de cimento. Para além disto, deve ficar próximo de uma tomada e de uma saída de água.
- Cuidados: Por favor, utilize os acessórios da nossa empresa para montar este termoacumulador. Depois de confirmar que os suportes estão bem colocados, pode colocar o termoacumulador. Caso contrário, pode cair e provocar acidentes graves.
- Antes de determinar a posição dos parafusos, deve certificar-se que o aparelho fica a,
pelo menos, 200mm do chão. Isto permite que fique disponível a distância necessária para fazer as manutenções, sempre que necessário.
- Método de montagem: depois de escolher a posição adequada, utilize parafusos e buchas para fixar firmemente o painel e depois coloque o Pare termoacumulador. (Diagrama 4).
Diagrama 4
LIGAÇÕES DOS TUBOS
- Todos os tubos são G1/2". Vede a abertura de entrada de água do termoacumulador com fita teflon (Identificação do Sinal Azul). Depois, volte a colocar corretamente a válvula de segurança de uma via.
- Os restantes métodos de ligação dos tubos podem ser consultados na figura 5.
- Se o utilizador quiser utilizar multivias, consulte a figura 6 para saber como é efetuada a ligação dos tubos.
CUIDADOS
- A parede onde o termoacumulador vai ser instalado têm que ser sólida; as buchas têm que ser firmemente colocadas. O aparelho tem que ser firmemente instalado. O termoacumulador não pode ser desapertado nem pode ser montado em tijolos ocos nem em tijolos rachados.
- A tomada tem que estar adaptada para uma ficha de três polos monofásica de qualidade elevada, tem que respeitar as normas e ter ligação à terra. Esta tomada tem que estar numa posição elevada e não pode estar ao alcance das águas dos banhos. O ideal é ser uma tomada adequada para termoacumuladores.
- Na primeira utilização, tem que encher totalmente o depósito com água e só depois ligar a ficha na tomada.
Diagrama 5
Diagrama 6
- Entrada de água: Depois de ligar todos os tubos, rode para a direita a válvula de mistura de água para a temperatura mais elevada. Abra novamente a válvula de entrada do tubo de água fria. Nesta altura, começa a entrar água para dentro do depósito. Espere até a abertura do chuveiro estar no estado normal, o que indica que o depósito está cheio de água.
Cuidados: Durante o funcionamento normal do termoacumulador, a válvula da entrada do tubo de água fria tem que estar sempre aberta. Nesta altura, esta válvula continua a ter a função de regulação da força ou fraqueza do caudal na saída da água existente. No entanto, a válvula de mistura de água quente e fria só pode regular a temperatura da água e fazer a função de fechar a saída da água.
- Ligação à energia: Depois de confirmar que o depósito está totalmente cheio, pode ligar a ficha à tomada.
- Funcionamento da água quente: Depois do termoacumulador funcionar normalmente e aquecer durante um longo período de tempo, pode utilizar a água quente do depósito. Para isso, tem que rodar lentamente a válvula de mistura de água quente e fria desde o mais frio para o mais quente, na posição fechada. Regule para a temperatura mais confortável para si. Nesta altura, começa a sair água quente da abertura do chuveiro. Quando terminar a utilização, pode fechar rodando para a esquerda e fechar a válvula de mistura.
Cuidados: Quando regular a temperatura da água na abertura da saída de água, não o faça diretamente para o corpo humano; deve testar primeiro a temperatura da água para evitar queimaduras.
- Proteções contra sobreaquecimentos: Na situação em que liga a energia mas o tubo de aquecimento não aquece do princípio ao fim. Significa que os interruptores de escolha de potência estão a ser colocados em posição. Nesta altura pode ser ativada a proteção contra sobreaquecimentos (para funcionar como interruptor de proteção limitador de temperatura de dupla posição).
- Manutenção automática de temperatura: Quando a temperatura dentro do depósito atinge a escolhida desliga automaticamente e para o aquecimento. Entretanto, o indicador de aquecimento desliga-se. O termoacumulador entra no estado de manutenção de temperatura. Quando a temperatura no interior do depósito reduz até determinado ponto, o termoacumulador começa novamente a aquecer. Quando atingir novamente a temperatura escolhida, desliga e mantém-se no estado de manutenção da temperatura. E continua a trabalhar assim continuamente.
Notas: Se o cabo elétrico estiver danificado, tem que ser substituido por um Técnico Qualificado.

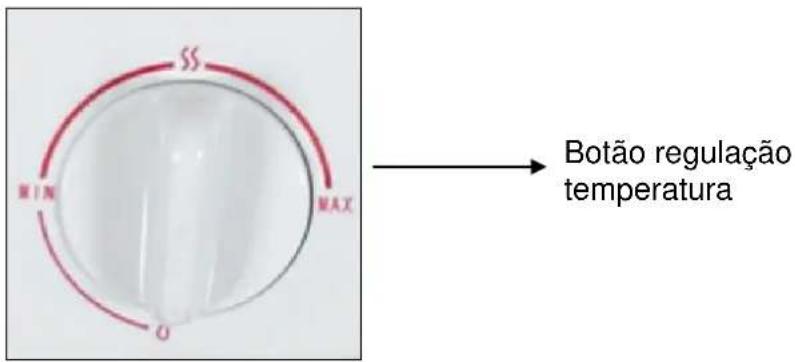

- Escolha da temperatura: De acordo com a temperatura desejada, rode o botão de regulação da temperatura para a direita. Pode escolher temperatura MINIMO-MEDIO-MAXIMO, sendo o máximo 75°C.
MANUTENÇÃO DIÁRIA E NORMAL
- Verifique com frequência se o cabo elétrico e a tomada estão em boas condições e continuam com uma ligação à terra de confiança.
- Quando o termoacumulador não é utilizado durante um longo período de tempo, principalmente em zonas de temperaturas baixas e para que a água não congele dentro do depósito, deve despejar toda a água após cada utilização, porque a água congelada no seu interior pode provocar rachas no revestimento do depósito.
- Para garantir que o termoacumulador trabalha com níveis de eficácia elevados, deve limpar as resistências uma vez por ano. Retire os depósitos de água acumulados nas resistências e na base do depósito.
DIAGRAMA ELÉTRICO
| PROBLEMA | CAUSAS | RESOLUÇÃO |
| Falha na luz indicadora | 1. A ficha elétrica não está a receber energia ou está com uma ligação fraca | Verifique se há energia ou se o contacto entre a ficha e a tomada está em condições |
| 2. Os fios interiores estão danificados | Contacte a Assistência Técnica | |
| 3. O indicador está danificado | ||
| 4. O protetor contra sobreaquecimentos entrou em funcionamento | ||
| Temperatura da água que sai muito baixa | 1. Tempo de aquecimento reduzido. | Espere pelo tempo de aquecimento adequado |
| 2. A temperatura regulada na válvula de mistura é muito baixa | Regule a temperatura de saída de água para mais alta. | |
| 3. O regulador de temperatura está avariado. | Contacte a Assistência Técnica | |
| 4. A resistência de aquecimento está danificada | ||
| Não sai água da abertura de água quente | 1. A torneira está fechada | Espere que a torneira de água comece a deitar água |
| 2. Pressão baixa na torneira de água | Espere que a pressão de água aumente para voltar a utilizar | |
| 3. O regulador da temperatura está a funcionar mal | Mude-a | |
| 4. A válvula de mistura de água está avariada | ||
| 5. As ligações dos tubos estão mal efectuadas | Faça as ligações correctamente | |
| Fuga de água | 1. As ligações dos tubos não estão hermeticamente seladas | Sele hermeticamente as ligações dos tubos |
| 2. O depósito verte água | Contacte a Assistência Técnica |
LISTA DE EMBALAGEM
| N.° | Nome | Unidade (Peças) |
| 1 | Termoacumulador | 1 |
| 2 | Manual de instruções | 1 |
| 3 | Kit acessórios | 1 |
| 4 | Válvula de segurança/Tubo de alivio de pressão | 1 |
CONDIÇÕES GERAIS DE GARANTIA
- A Garantia só é válida mediante apresentação da factura de compra do produto.
- Esta GARANTIA limita-se exclusivamente à substituição de peças ineficazes por defeito de fabrico.
- A eliminação das várias avarias do âmbito da garantia é feita por reparação ou substituição de peças defeituosas, conforme critério dos nossos serviços técnicos. As peças defeituosas são da nossa propriedade.
- Não são abrangidos pela garantia danos causados por transporte, negligência ou deficiente utilização, montagem ou instalações impróprias, bem como influências exteriores como sejam: descargas atmosféricas ou eléctricas, inundações, humidades, etc.
- Perdem garantia, todos os aparelhos que não estejam a ser utilizados de acordo com as instruções, ou ligadas a REDES DE ALIMENTAÇÃO, que não garantem uma tensão constante de 220/240V.
- A Garantia não abrange indemnizações por danos pessoais ou materiais causados directa ou indirectamente, seja a que título for.
- Esta garantia cessa no momento em que se constate terem sido efectuadas reparações, alterações ou quaisquer intervenções por pessoa não autorizada pela JOCEL.
A GARANTIA CADUCA
- Com a modificação ou desaparecimento da chapa de identificação do aparelho.
- Excedido o prazo de 5 anos, a Garantia caduca e a Assistência será efectuada debitando as despesas inerentes à mão-de-obra, consoante as tarifas vigentes.
ASSISTÊNCIA TÉCNICA
Para solicitar a assistência técnica, os nossos serviços estão disponíveis através dos seguintes contactos:
DECLARAÇÃO DE CONFORMIDADE
CE
Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo
Está em conformidade com as seguintes directivas europeias e normas de aplicação:
Baixa Tensão 2006/95/CE EN 60335-2-21:2003+A1:2005+A2:2008
EN 60335-1:2002+A11+A1+A12+A2+A13+A14+A15
EN 62233:2008
Compatibilidade Electromagnética 2004/108/CE EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997/+A1:2001/+
A2:2008
EN 61000-3-2:2006/+A1:2009/
+A2:2009
EN 61000-3-3:2008
País de Proveniência: R.P.C.
DECLARAÇÃO DE CONFORMIDADE
CE
Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo
Está em conformidade com as seguintes directivas europeias e normas de aplicação:
Baixa Tensão
2006/95/CE
EN 60335-2-21:2003+A1:2005+A2:2008
EN 60335-1:2002+A11+A1+A12+A2+A13+A14+A15
EN 62233:2008
Compatibilidade Electromagnética
2004/108/CE
EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997/+A1:2001/+
A2:2008
EN 61000-3-2:2006/+A1:2009/
+A2:2009
EN 61000-3-3:2008
País de Proveniência: R.P.C.
DECLARAÇÃO DE CONFORMIDADE
CE
Declaramos sobre nossa própria responsabilidade que o aparelho indicado abaixo
Está em conformidade com as seguintes directivas europeias e normas de aplicação:
Baixa Tensão 2006/95/CE EN 60335-2-21:2003+A1:2005+A2:2008
EN 60335-1:2002+A11+A1+A12+A2+A13+A14+A15
EN 62233:2008
Compatibilidade Electromagnética 2004/108/CE EN 55014-1:2006+A1:2009+A2:2011
EN 55014-2:1997/+A1:2001/+
A2:2008
EN 61000-3-2:2006/+A1:2009/
+A2:2009
EN 61000-3-3:2008
País de Proveniência: R.P.C.
