MANUAL DE USUARIO MG 1640 X Meireles

Folleto de instrucciones para Instalación - Manutención - Uso

PT

PLANOS DE COZEDURA DE ENCAIXE

Antes de abandonar la fábrica, este equipo fue ensayado y puesto a punto por personal experto y especializado, de manera de ofrecer los mejores resultados de funcionamiento. Cada reparación o puesta a punto que fuese necesaria sucesivamente, debe ser efectuada con el máximo cuidado y atención. Por tal motivo recomendamos que se dirijan siempre al Concesionario que ha efectuado la venta o a nuestro Centro de Asistencia más cercano, especificando el tipo de inconveniente y el modelo del equipo en vuestro poder. Asimismo, recuerden que los repuestos originales se encuentran únicamente en nuestros Centros de Asistencia Técnica. Tanto para la seguridad de los niños como para la salvaguardia del ambiente, no dejar sin vigilancia los residuos del embalaje; destinarlos a un centro de recogida diferenciada.

El símbolo sobre el producto o en la confección indica que el producto no debe de ser considerado como un normal desecho doméstico, sino que debe llevarse a un idóneo punto de recogida para el reciclaje de equipos eléctricos y electrónicos. Eliminando este producto en modo apropiado, se contribuye a evitar posibles consecuencias negativas para el ambiente y la salud, que podrían derivar de una inadecuada eliminación del producto. Para informaciones más detalladas sobre el reciclaje de este producto, contactar la oficina comunal, el servicio local de eliminación de desechos o el negocio donde fue adquirido el producto.

ÍNDICE

ADVERTENCIAS GENERALES pag. 2-3

Instrucciones para el uso:

• Descripción de las partes principales del aparato pag. 4
• Quemadores de gas (funcionamiento, encendido, consejos) pag. 5-6
• Funcionamiento de las placas eléctricas pag. 7
• Mantenimiento y limpieza pag. 8

Instrucciones para la instalación:

• Posicionamiento y conexión del gas pag. 9-10
• Conexión eléctrica pag. 11
• Adaptación a distintos tipos de gas pag. 12-14
• Instrucciones para empotrar en el mueble pag. 15-16

Advertencias generales

Estimado Cliente:

Le quedamos muy agradecidos por haber elegido nuestro producto. El uso de este aparato es fácil; antes de instalarlo o utilizarlo, sin embargo, hay que leer atentamente este folleto. Aquí podrá encontrar las indicaciones correctas para la perfecta instalación, uso y mantenimiento.

- Es muy importante que este folleto de instrucciones se guarde junto con el aparato en caso de que pase a otra persona.

- Este aparato ha sido concebido para ser usado en un ambiente hogareño y de modo no profesional. Debe ser utilizado por personas adultas y conscientes; por ende, se recomienda no permitir que se acerquen niños para jugar con el aparato. Durante el uso el aparato puede ser sometido a un sensible calentamiento de las partes frontales a las cuales se tiene acceso.

- Vigilar niños y personas no autosuficientes durante todo el tiempo de utilización, para que no toquen superficies calientes y no estén cerca del aparato encendido.

- La instalación del aparato tiene que ser ejecutada, tanto en la parte gas como en la parte eléctrica, por instaladores competentes y cualificados que conozcan las normas de instalación vigentes.

- Antes de alimentar el aparato, controlar que esté correctamente regulado para el tipo de gas a disposición (véase el apartado correspondiente).

- Antes de ejecutar el mantenimiento o la limpieza desconectar eléctricamente el aparato y esperar a que se enfríe.

- Al encender los quemadores, controlar siempre que la llama sea regular. Antes de sacar las cacerolas, aconsejamos apagar los quemadores.

- El cable de alimentación del aparato (en los modelos en que ha sido previsto) no tiene que ser sustituido por el cliente. Para sustituirlo hay que dirigirse exclusivamente a personal cualificado.

- El uso de un aparato de gas produce calor y humedad en el local de instalación. Asegurar, pues, una buena ventilación del local manteniendo abiertos los orificios de ventilación natural o instalando una campana de aspiración con conducto de evacuación.

Advertencias generales

• El uso prolongado del aparato de gas puede necesitar una ventilación suplementaria (apertura de una ventana o aumento de la aspiración forzada).
• Tener cuidado de no colocar sobre el quemador o sobre las placas, cacerolas que tengan fondo inestable o deformado para evitar accidentes por vuelco o desbordamiento de líquido.
• En caso de que se apague accidentalmente un quemador, cerrar el botón de mando y volver a probar el encendido después de un minuto.
• Para las posibles intervenciones de reparación, dirigirse siempre a un Centro de Asistencia Técnica autorizado y exigir recambios originales. Las reparaciones efectuadas por personal no competente pueden ocasionar daños.
• Las presentes instrucciones son válidas únicamente para los países de destinación cuyos símbolos aparecen tanto sobre la portada como en el aparato.
• El aparato no está destinado a ser puesto en función por medio de un temporizador externo o bien de un sistema separado de mando a distancia.
• El presente producto está destinado a la cocción y calentamiento de los alimentos, no utilizarlo para otras finalidades.

Este aparato cumple con las directivas siguientes:

• 2006/95/CE (baja tensión)
• 2004/108/CE (compatibilidad electromagnética)
• 89/109/CE (sustancias alimenticias)
• 2009/142/CE ex 90/396/CE (aparatos de gas)
• 2002/96/CE (WEEE)
• 2005/32/CE (EuP)

Instrucciones para el uso

Descripción de las partes principales del aparato

1 = rejilla
2 = tapa
3 = rompellamas
4 = bujía encendido (para versión con encendido)
5 = válvulas de seguridad (para versiones con válvula de seguridad)
6 = perilla de encendido y regulación del quemador (* interruptor encendido en el botón para

las versiones previstas)

7 = botón mando placas eléctricas
8 = interruptor de encendido separado (para las versiones previstas)
9 = placa eléctrica (si prevista)
10 = piloto funcionamento placas eléctricas

Instrucciones para el uso

En la zona de mandos de la encimera se encuentran los dispositivos y los botones para el funcionamiento de los quemadores de gas y/o las placas eléctricas.

Funcionamiento quemadores de gas

Los botones para la regulación de los quemadores se pueden girar en el sentido contrario a las agujas del reloj desde la posición de cierre hasta la posición de mínimo suministro y viceversa en el sentido opuesto (posicionar el índice en correspondencia de la posición que se desea):

● = sin suministro de gas
△ = máximo suministro de gas
= mínimo suministro de gas

Encendido de los quemadores

Para encender los quemadores, en los modelos dotados de dispositivo eléctrico de encendido, hay que oprimir el botón y luego llevarlo en correspondencia de la posición de máximo suministro. En las versiones con tecla de encendido separada, basta con pulsar dicha tecla y al mismo tiempo oprimir y girar el botón correspondiente al quemador seleccionado hasta llevarlo en correspondencia del máximo suministro. En el caso de las versiones sin encendido eléctrico (o a causa de falta de tensión) hay que efectuar las operaciones descritas acercando al quemador una llama o un encendedor (en ese caso prestar suma atención a no chamuscarse). Para los modelos dotados de válvula de seguridad mantener el botón oprimido unos 3-4 segundos hasta que el dispositivo mantenga automáticamente encendida la llama. La válvula de seguridad interviene en caso de apagado accidental de la llama bloqueando el suministro del gas (por ej. por corrientes de aire, desbordamiento de líquidos, etc.). De cualquier modo, el dispositivo de encendido no tiene que ser accionado por más de 15 segundos. En caso de apagado accidental de un quemador o de que no se haya logrado encender, cerrar el botón de mando y repetir el encendido después de por lo menos 1 minuto. Una vez encendido, regular la llama de acuerdo con las necesidades. Para interrumpir la alimentación del gas, llevar el botón girando en el sentido de las agujas del reloj hasta la posición << ● >>.

Instrucciones para el uso

Consejos para la utilización de los quemadores de gas

Para obtener menor consumo de gas y un mejor rendimiento se aconseja utilizar cacerolas de diámetro adecuado a los quemadores evitando que la llama sobre-salga del fondo de las mismas (para ello véase la tabla de los contenedores). Utilizar solamente cacerolas con fondo plano.

Se aconseja también, nada más empiece a hervir un líquido, regular la llama a un nivel inferior y suficiente para mantener el hervor.

Durante la cocción, utilizando grasas y aceites, poner mucho cuidado puesto que éstos al sobrecalentarse pueden incendiarse.

Asegurarse de que los contenedores no rebosen de los bordes del plano y que no invadan la zona de mandos.

Tabla de los contenedores (usar cacerolas con fondo plano)

Quemadores (cotas tapa) mm	∅ mín cacerola (mm)	∅ máx cacerola (mm)
Auxiliar (∅ = 55)	90 160
Semirrápido (∅ = 75)	130 180
Rápido (∅ = 100)	150 260
Corona triple (∅ = 132)	210 270
Especial para pescado (235 x 60)	310 x 140 460 x 230

Instrucciones para el uso

Funcionamiento de las placas eléctricas

Algunas versiones están dotadas de una o más placas eléctricas. Estas placas pueden ser de tipo normal, rápido o automático. Los últimos dos tipos se distinguen por tener un sello rojo en el centro (rápidas) y un disco en el centro (automáticas).

Sobre la base de las necesidades de cocción, las placas se pueden regular, girando los botones correspondientes tanto en el sentido de las agujas del reloj como en el contrario, en 6 posiciones además del 0. Las posiciones marcadas con el índice numérico más alto corresponden al máximo suministro de calor (véase tabla). En las placas rápidas y automáticas, una vez alcanzada la temperatura seleccionada, la potencia la reduce automáticamente un termostato y la placa funcionará intermitentemente obteniendo de esta manera una temperatura constante para seguir la cocción.

El piloto colocado en la zona de mandos señaliza le conexión de las placas eléctricas.

Consejos para la utilización de las placas

Para que las placas eléctricas puedan tener una duración mayor y para obtener un mayor ahorro de energía, se aconseja usar solamente cacerolas con fondo plano y de diámetro no inferior al de las placas.

Hay que evitar que los líquidos que hierven desborden de las cacerolas y se derramen sobre las placas.

No dejar las placas encendidas sin cacerolas o con cacerolas vacías y no utilizarlas para calentar el ambiente.

Conectar las placas después de posicionar las cacerolas.

Recordar que las placas, una vez apagadas, siguen estando calientes durante un rato.

	Calentar		Cocer		Asar - freír
Placas eléctricas	1	2	3	4	5	6

Instrucciones para el uso

Mantenimiento y limpieza

Evitar la limpieza con chorro de vapor.

Antes de cualquier tipo de operación, desconectar eléctricamente el aparato. Se aconseja que se laven las partes esmaltadas con agua templada y detergente no utilizando productos abrasivos. Lavar frecuentemente los rompellamas de los quemadores con agua hirviendo y detergente sacando con mucho cuidado las incrustaciones que pueden tapar la salida de las llamas. Aclarar bien con agua las partes de acero inox y secar con un paño suave. Para la limpieza de la encimera utilizar esponjas o trapos un poco húmedos; una cantidad excesiva de agua podría penetrar en las partes interiores estropeando las partes eléctricas.

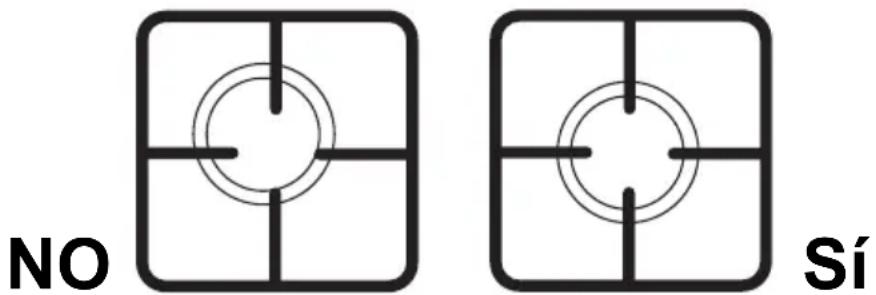

Las rejillas de la encimera se pueden lavar en el lavavajillas.

Para las manchas persistentes utilizar los detergentes normales no abrasivos, productos específicos que se pueden encontrar en el comercio, o bien un poco de vina-

gre caliente. Limpiar la encimera de cristal con agua caliente evitando el uso de trapos ásperos. Se desaconseja para la limpieza el uso de estropajos de alambre, hojas de acero y ácidos. Para prevenir dificultades de encendido, limpiar a menudo las bujías de encendido (cerámica y electrodo). Para la limpieza de las placas eléctricas utilizar trapos húmedos y engrasarlas ligeramente con un poco de aceite cuando la placa

aún está templada. Periódicamente o, de todas formas, cuando se notara que los botones ponen resistencia a la rotación, hacer ejecutar a personal especializado la lubricación de las llaves de paso.

Dirigirse también a personal cualificado para remediar otras anomalías que se pudiesen presentar durante el uso.

Importante: EN CASO DE EXTRACCIÓN DE LOS QUEMADORES PARA SU LIMPIEZA, ANTES DE VOLVER A ENCENDERLOS SE RECOMIENDA PRESTAR ATENCIÓN A QUE TODAS LAS PARTES SE HAYAN COLOCADO EN SUS POSICIONES CORRECTAMENTE. SE RECOMIENDA, LUEGO DE HABER RETIRADO LAS REJILLAS PARA SU LIMPIEZA Y/O MANTENIMIENTO, VERIFICAR LA PRESENCIA DE TALES TOPES DE GOMA Y VOLVER A COLOCAR LAS REJILLAS DE MANERA ESTABLE Y CENTRADA EN SUS CORRECTAS POSICIONES.

Instrucciones para la instalación

A continuación damos las instrucciones para el instalador cualificado a fin de que las operaciones de instalación, regulación y mantenimiento se lleven a cabo de la manera correcta de acuerdo con las normas vigentes.

Posicionamiento

Este artefacto no está conectado a un dispositivo de evacuación de los productos de combustión.

El aparato puede ser instalado y funcionar solamente en locales permanentemente ventilados de acuerdo con las prescripciones de las normas vigentes.

La corriente natural del aire tiene que llegar por vía directa a través de aberturas permanentes en las paredes del local que hay que ventilar que den al exterior o bien por medio de conductos de ventilación individuales o colectivos ramificados.

Las aberturas de ventilación tienen que prever una sección útil de por lo menos 100 cm ^2 y no tienen que ser obstruidas accidentalmente (protección con rejillas o redes metálicas). Para los aparatos que no tienen válvula de seguridad en la encimera, las secciones de las aberturas tienen que ser el doble con un mínimo de 200 cm ^2 .

La corriente de aire se puede obtener también indirectamente desde locales adyacentes al de la instalación, siempre y cuando estos locales estén dotados de ventilación directa, que no sean ambientes con peligro de incendio o destinados a dormitorio.

La corriente de aire entre el local adyacente y el local de instalación tiene que producirse libremente por medio de aberturas permanentes (que se pueden obtener ampliando oportunamente la rendija entre la puerta y el suelo).

El local de instalación tiene que prever un sistema de evacuación de los humos de combustión hacia el exterior que se puede obtener por medio de una campana o de un electroventilador que intervenga al encenderse el aparato.

Conexión del gas

El aparato tiene que ser conectado a la red del gas o a la bombona según las prescripciones de las normas vigentes y después de asegurarse de que ha sido regulado para el tipo de gas a disposición.

El aparato está predisuesto para funcionar con el gas previsto por la etiqueta de calibrado colocada tanto en el embalaje como en la parte trasera del aparato.

Instrucciones para la instalación

En el caso de que el tipo de gas a disposición no corresponda al de la predisposición del aparato, hay que sustituir los inyectores correspondientes (en dotación) teniendo cuidado de colocar la nueva etiqueta de calibrado (en dotación) y eliminando la antigua.

Para cumplir con estas operaciones, el instalador cualificado tiene que atenerse a las indicaciones que figuran en el apartado "Adaptación a los distintos tipos de gas".

Para que el funcionamiento sea más seguro, asegurarse de que la presión de alimentación tiene en cuenta los valores indicados en la "Tabla de las características de los quemadores e inyectores".

Si el aparato está alimentado con gas líquido de bombona, asegurarse de que el regulador de presión de la bombona sea conforme a las normativas vigentes.

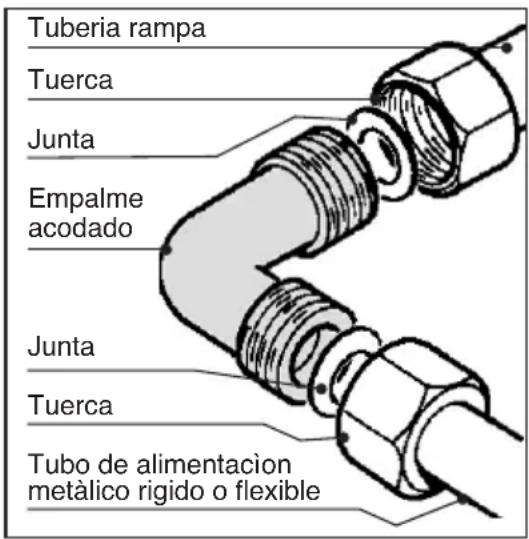

Es obligatorio ejecutar la conexión a la instalación del gas por medio de tubo metálico rígido (cobre o acero) o bien por medio de tubo flexible de acero inoxidable de pared continua y a fin de no provocarle esfuerzos de ningún tipo al aparato.

El tubo de entrada del gas en el aparato se presenta con una tuerca terminal a la que se conecta el empalme aco-

dado (en dotación; rosca 1/2 gas macho) orientable de acuerdo con las exigencias de instalación. En la parte opuesta del empalme acodado hay que conectar el tubo de alimentación metálico rígido o flexible (I max = 2mt). Hay que acordarse de introducir en los dos extremos del empalme acodado las juntas de estanqueidad en dotación. En caso de desmontaje y nuevo montaje de estas partes, sustituir taxativamente las juntas con otras nuevas.

Una vez instalado el aparato, asegurarse

de que el tubo del gas no queda aplastado o estropeado por partes móviles.

Importante: una vez acabada la instalación, controlar que sea perfecta la estanqueidad de todos los empalmes utilizando para ello una solución jabonosa y nunca una llama.

Instrucciones para la instalación

CONEXIÓN ELÉCTRICA

Los aparatos están provistos de cable de alimentación tripolar y están pre-dispuestos para funcionar con corriente alterna, con tensión adecuada a la carga que indica la placa “características del producto” reflejada a final del folleto y en el producto. El conductor de tierra del cable se distingue por su color amarillo/verde.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN A LA RED ELÉCTRICA

Colocar en el cable de alimentación una clavija adecuada a la carga que indica la placa "características del producto". En el caso de que se conecte directamente a la red (cable sin clavija), será necesario colocar antes un interruptor omnipolar de capacidad adecuada, con una apertura mínima de contactos de 3 mm. (el interruptor no debe desconectar el cable de conexión de tierra).

Antes de conectarlo a la red eléctrica comprobar que:

• el contador eléctrico, la válvula de protección, la línea de alimentación y la toma de corriente puedan soportar la carga máxima requerida (ver placa de características).
• la instalación de alimentación esté provista de una regular conexión de tierra, conforme a las normativas vigentes.

- después de haber instalado el producto, se pueda acceder fácilmente al enchufe, a la toma y al interruptor omnipolar.

- una vez realizada la conexión a la red eléctrica, comprobar que el cable de alimentación no esté en contacto con partes que puedan sufrir recalentamientos.

- no utilizar reductores, derivadores, adaptadores etc., ya que podrían provocar recalentamientos o quemaduras.

En el caso de instalación sobre un horno de empotrar, la conexión de los dos aparatos tiene que ser ejecutada por separado, sea para facilitar la extracción de los aparatos como por razones de seguridad eléctrica.

El fabricante no responderá de daños directa o indirectamente causados por una instalación incorrecta. Por lo tanto es necesario que las operaciones relativas a la instalación y a la conexión eléctrica las realice personal cualificado siguiendo las normativas, locales y generales, vigentes.

Instrucciones para la instalación

Adaptación a distintos tipos de gas

El aparato ha sido predisuesto para un determinado tipo de gas, para

adaptarlo a otro tipo de gas (véase la etiqueta tanto en el embalaje como en el fondo del aparato) hay que efectuar las siguientes operaciones:

• sacar las rejillas
• extraer las tapas y los rompellamas
• utilizando una llave de tubo de 7 mm destornillar y sacar los inyectores
• sustituir los inyectores con los en dotación correspondientes al gas disponible (véase la tabla de características de los quemadores e inyectores).
• volver a montar las distintas partes ejecutando a la inversa las operaciones descritas, acordándose de sustituir la antigua etiqueta de calibrado con la nueva (e

En el caso de que la presión del gas empleado sea diferente (o variable) con respecto a la prevista, hay que instalar en la tubería de entrada un regulador de presión adecuado conforme a las normas vigentes.

Instrucciones para la instalación

Regulación de los mínimos

La regulación de la llama en el caudal reducido se ejecuta en la fábrica. Después de sustituir inyectores o, de todas formas, en condiciones de particulares presiones de red, puede que sea necesario ejecutar otra regulación del mínimo. Las operaciones necesarias para efectuar esa operación son las siguientes:

• encender el quemador
• girar el botón hasta la posición de mínimo
• extraer el botón (y la junta, si hay)
• introducir un destornillador de corte de dimensiones adecuadas y actuar en el tornillo de regulación que se encuentra en el interior o al lado de la varilla de la llave de paso hasta obtener una llama pequeña regular

- volver a montar el botón y girarlo rápidamente desde la posición de máximo a la de mínimo controlando que no se produzca el apagado de la llama

- en caso de quemadores dotados de válvula de seguridad, asegurarse de que la regulación obtenida sea suficiente para mantener al calentamiento del termopa

Si así no fuera, aumentar adecuadamente el mínimo.

Regulación del mínimo para gas líquido

Para ajustar el mínimo con gas líquido es preciso enroscar completamente en sentido horario el tornillo que se encuentra en el interior o al lado de la varilla del grifo.

Las operaciones descritas más arriba se pueden efectuar fácilmente cualquiera sea el posicionamiento o la fijación de la encimera en el mueble.

LOS QUEMADORES NO NECESITAN NINGUNA REGULACION DEL AIRE PRIMARIO.

Instrucciones para la instalación

Tabla de las características de los quemadores y las boquillas
CAT. II 2H3 +

Quemador (cotas tapa) (mm)	By pass 1/100 mm	Potencia térmica (*) (kW)		Gas líquido		Gas natural
				Caudal (g/h) G30 - G31	Inyector 1/100mm	Caudal (l/h) G20	Inyector 1/100mm
		Nominal Reducida
Rápido (∅ = 100)	44 3 0,9 218 - 214		85	286	115
Semirrápido (∅ = 75)	34 1,75 0,6 127 - 125		65	167	95
Auxiliar (∅ = 55)	29 1 0,45 73 - 71		50	95	69
Corona triple (∅ = 132)	64 3,5 1,6 254 - 250		95	334	130
Especial para pescado (235 x 60)	55 3 1,3 218 - 214		85	286	122
Presión de alimentación nominal (mbar) (1 mbar ≈ 10,197mm 2∅))				G30 = 28 - 30 G31 = 37		G20 = 20
(*) = Con gas seco y con poder calorífico superior ( H_S ) a 15°C y 1013,25 mbar

Instrucciones para la instalación

Instrucciones para empotrar en el mueble

El aparato es de clase 3, o sea que puede ser instalado con una sola pared lateral (a la izquierda o a la derecha de la encimera) de altura superior a la encimera y colocada a una distancia mínima como muestra la figura.

Se puede empotrar en cualquier tipo de muebles cuyas paredes resistan a una sobretemperatura de 65°C superior a la ambiente (UNI EN 30-1-1 e/o CEI EN 60335-2-6).

	L(mm) (mm)	P(mm)	H
encimeras serie			acero o esmaltato	cristal
30 290 51045 440 50060 585 50071 710 50090 885 500	30 -30 -30 4730 4730 47

Dimensiones abertura espacio para empotrar

1 = encimeras serie 30cm (270x490)
2 = encimeras serie 45 cm (410x470)
3 = encimeras serie 60 y 71 cm (550x470)
4 = encimeras serie 90 cm (830x470)

Las dimensiones de las aberturas para empotrar figuran en la figura donde también se han indicado las distancias mínimas que hay que tener en cuenta entre el espacio de empotrar y las posibles paredes laterales y trasera.

Instrucciones para la instalación

Encimeras de acero o chapa esmaltada

• Posicionar en el perímetro de la encimera la junta de sellado (en dotación) teniendo cuidado de que los extremos coincidan sin superponerse.
• Introducir la encimera en la abertura del mueble teniendo cuidado con el centraje.
• Fijar la encimera en el mueble con las abrazaderas de fijación.

La tracción de los tornillos bastará para cortar la junta de sellado a fin de que el exceso se pueda sacar fácilmete.

Encimeras de cristal

• (Sólo para planos de 71 cm) Posicionar las dos bandas de aluminio (en dotación) a lo largo de los bordes laterales del espacio para empotrar (470 mm).
• Posicionar en el perímetro de la encimera la junta de sellado (en dotación) teniendo cuidado de que los extremos coincidan sin superponerse.
• Introducir la encimera en la abertura del mueble teniendo cuidado con el centraje.
• Fijar la encimera en el mueble con las abrazaderas de fijación.

Advertencias

La posible presencia de un mueble por encima de la encimera tiene que prever una distancia mínima desde el top de 600 mm.

Para impedir excesivos sobrecalentamientos, incluso cuando no hay un horno en la parte inferior, es necesario prever un sector de separación, al menos de la dimensión del orificio para el empotrado.

ADVERTÊNCIAS GERAIS pág. 2-3

Instruções de uso:

Funcionamento chapas eléctricas

Evitar a limpeza com esguichos de vapor.
