MANUAL DE USUARIO 76AGX51 Infiniton
La correcta instalación de la cocina es determinante para el buen funcionamiento de la misma. Deberá realizarla un profesional experimentado con carnet en la manipulación de gases combustibles.
Sigue siempre el manual de instrucciones para su instalación.
¡Lea este manual primero, por favor!
Estimado/a cliente,
Queremos que obtenga la mayor eficiencia posible de este producto que se produce con alta calidad en instalaciones modernas.
Por lo tanto, lea este manual detenidamente antes de usar el producto y consérvelo para futuras referencias. Si va a transferir el producto a otra persona, proporcione el manual de instrucciones. Cuando utilice el producto, observe toda la información y puntos de atención en el manual y siga las instrucciones.
Símbolos y sus significados utilizados en este manual:
 | Información importante y consejos útiles para su uso |
 | Advertencia de peligro para la vida y la propiedad |
 | Advertencias contra descargas eléctricas. |
 | Advertencia contra riesgo de incendio |
 | Advertencia contra superficies calientes |
El manual del usuario le ayuda a usar el producto de forma rápida y segura.
- Lea el manual del usuario antes de instalar y operar el producto.
- Siempre siga las instrucciones de seguridad.
- Mantenga el manual del usuario en un lugar que sea fácilmente accesible cuando sea necesario en el futuro.
- Lea la otra documentación provista con el producto.
Tenga en cuenta que este manual del usuario también puede aplicarse a otros modelos. Las diferencias entre los modelos están claramente indicadas en el manual.
ÍNDICE
- INSTRUCCIONES IMPORTANTES DE SEGURIDAD....3
1.1. Seguridad general ....3
1.2. Seguridad infantil....5
1.3. Seguridad en el trabajo con eléctricidad....5
1.4. Uso previsto....5
- MONTAJE......6
2.1. Antes de usar el producto....6
2.2. Montaje y conexiones 7
2.3. Conexión de cable....9
2.4. Conexión de gas....9
2.5. Control de impermeabilidad....11
2.6. Control Final 11
2.7. Eliminación del producto....12
- SOBRE EL PRODUCTO: 13
3.1. Vista general....13
4.2. Primer limpio 16
4.3. Descripción del uso de la cocina de gas:....16
4.4. Aparato de seguridad de corte de gas....17
- Cuidado y limpieza .... 17
5.1. Información general....17
5.2. Limpieza del panel de control....18
5.3. Limpieza de la estufa....18
- Soluciones sugeridas para problemas.... 19
1. INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Esta sección contiene instrucciones de seguridad para ayudar a prevenir lesiones físicas o daños a la propiedad. El incumplimiento de estas instrucciones anulará la garantía.
1.1. Seguridad general
- Este producto; no están destinados a ser utilizados por personas privadas de información o experiencia y con impedimentos físicos (incluidos los niños), sensoriales o cognitivos, a menos que supervisen a una persona que asegure su seguridad o dé instrucciones sobre el uso del producto. Los niños deben ser supervisados y nunca se les debe permitir jugar con el producto.
- Conecte el producto a una toma de corriente protegida con un fusible del valor especificado en la tabla "Especificaciones Técnicas". Tenga en cuenta que si utiliza con o sin transformador, la instalación de puesta a tierra debe ser realizada por un electricista calificado. Si el producto se utiliza sin una conexión a tierra adecuada de acuerdo con la legislación local aplicable, nuestra empresa no será responsable de los daños incurridos.
- Si el cable/enchufe de la electricidad está dañado, no opere el producto. Póngase en contacto con un agente de servicio autorizado.
- Si el producto está dañado y hay daños significativos, no lo opere.
- No realice reparaciones o modificaciones sobre al producto. Pero puedes solucionar algunos problemas; vea las soluciones sugeridas para problemas, página 18.
- Nunca lave el producto rociándolo o vertiéndole agua. ¡Hay peligro de descarga eléctrica!
- No use el producto en condiciones en las que su juicio se vea afectado debido al efecto del uso de drogas y / o alcohol.
- Desconecte el producto de la red eléctrica durante la instalación, mantenimiento, limpieza y reparación.
- Siempre haga que los trabajos de montaje y reparación sean realizados por un taller autorizado. El fabricante, no se hace responsable de Cualquier daño causado por personas no autorizadas y en este caso, la garantía del producto queda sin efecto.
- Tenga precaución cuando use alcohol en los alimentos. Cuando el alcohol se evapora a altas temperaturas, puede encenderse en contacto con superficies calientes y provocar un incendio.
- No caliente latas selladas y frascos de vidrio. Como resultado de la presión, la jarra puede explotar.
- No coloque ningún material inflamable cerca del producto ya que los bordes del producto se calientan durante la operación.
- Mantenga todas las aberturas de ventilación completamente abiertas.
- El producto puede calentarse durante el uso. No toque las partes calientes ni los elementos calefactores etc.
- Asegúrese de apagar el producto después de cada uso.
- El producto y sus partes accesibles están calientes durante el uso.
- No toque el producto que se está utilizando.
- No use herramientas afiladas o perforantes para limpiar el vidrio; tales herramientas pueden dañar su producto.
- Siempre tenga cuidado al usar el producto, ya que el aceite sobrecalentado puede provocar un incendio.
- En caso de un posible incendio, no extinga el fuego con agua; desconecte inmediatamente el producto y cubra el fuego con una manta húmeda.
• No use un limpiador a vapor.
- Si se rompe el vidrio del producto, apague todos los quemadores y el elemento calefactor eléctrico y desconecte el aparato de la red eléctrica; No toque ni use la superficie del dispositivo.
- Nunca use raspadores metálicos abrasivos o afilados para limpiar el vidrio de la encimera, ya que podría dañar la superficie y hacer que se rompa el vidrio.
- No utilice el producto sobre nylon, materiales inflamables o sensibles al calor.
- Las ollas colocadas en los calentadores de la estufa deben ser del tamaño apropiado.
- No raspe los botones y las superficies de acero inoxidable de la placa con herramientas raspadoras; No use Scotch-Brite.
- Si la llama del quemador se apaga accidentalmente, el quemador se apaga de manera controlada y no se quema durante al menos 1 minuto.
1.2. Seguridad infantil
La parte expuesta del producto se calentará durante y después del uso; mantenga a los niños alejados del producto hasta que el producto se enfríe.
- ATENCIÓN: Durante el uso de la parrilla, las partes accesibles pueden estar calientes. Debe mantener a los niños alejados del producto.
- Los niños menores de 8 años no deben tocar el producto a menos que estén bajo la custodia de un adulto.
- Este dispositivo puede ser utilizado por personas mayores de 8 años / discapacidades físicas, sensoriales o cognitivas, siempre que estén informados sobre los riesgos y el uso seguro del producto.
- No se debe permitir que los niños jueguen con el producto. La limpieza y el mantenimiento del aparato no pueden ser realizados por niños a menos que estén acompañados por un adulto.
- Los materiales de embalaje pueden ser peligrosos para los niños. Mantenga los materiales de embalaje fuera del alcance de los niños o deséchelos de acuerdo con las instrucciones sobre desechos.
1.3. Seguridad en el trabajo con eléctricidad
- Todo el trabajo en equipos y sistemas eléctricos debe ser realizado por una persona autorizada y calificada.
- Este producto no está diseñado para usarse con un sistema de control remoto.
- En caso de mal funcionamiento, apague el producto o desconecte la fuente de alimentación. Haga esto apagando el fusible fuera de la casa.
- Asegúrese de que la clasificación del fusible corresponde a la clasificación actual del producto.
1.4. Uso previsto
Este producto está destinado para uso doméstico. El uso industrial no está permitido.
"ATENCIÓN: Este producto solo debe usarse para cocinar. No debe usarse para diferentes propósitos como calefacción de la sala, etc. "
El fabricante no se hace responsable de los daños que puedan resultar del uso incorrecto o que puedan ocurrir durante el transporte. El período de garantía del producto que compra es de 10 años. Este es el período durante el cual el fabricante debe conservar las piezas de repuesto necesarias para que el producto se utilice según lo especificado.
2. MONTAJE
2.1. Antes de usar el producto
Asegúrese de que la instalación eléctrica y / o de gas sea adecuada. De lo contrario, solicite a un técnico calificado e instalador que haga los arreglos necesarios.
El cliente será responsable de la preparación del lugar donde se colocará el producto y de la instalación eléctrica y / o de gas.
Para el montaje del producto, debe seguir las reglas especificadas en las normas locales para electricidad y / o gas.
Verifique el producto antes de la instalación por cualquier daño. Si el producto está dañado, no lo instale. Los productos dañados pueden suponer un riesgo para su seguridad.
El trabajo en el aparato de gas y el sistema debe ser realizado por personas autorizadas y calificadas.
Los productos no tienen un sistema para la descarga de gas que pueda ocurrir como resultado de la combustión. El producto debe instalarse y conectarse de acuerdo con la normativa aplicable para la instalación. Asegúrese de que se cumplan los requisitos de ventilación.
El aire requerido para la combustión se toma del aire de la habitación y los gases liberados se envían directamente a la habitación.
Se requiere una buena ventilación en la habitación para la operación segura de su producto. Si no hay ventanas o puertas para ventilar la habitación, se debe instalar un sistema de ventilación adicional.
El área del piso de la cocina debe ser mayor a 8m ^2 . El espacio de la cocina debe ser superior a 20m ^3 .
La salida de la chimenea debe estar a 1,80 m sobre el suelo y tener un diámetro de 150 mm y abrirse directamente a la atmósfera.
La ventilación de aire debe ser de al menos 75 cm ^2 cerca del piso de la cocina y abierta a la atmósfera exterior.
2.2. Montaje y conexiones

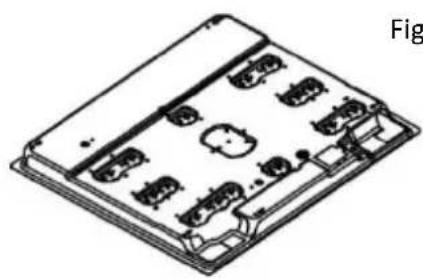

2.2.1. Preparación de la placa incorporada antes del montaje
Invierta la estufa en la espuma del paquete y aplique silicona.
En el caso de productos de acero inoxidable, aplique silicona sobre la superficie de acero inoxidable y en el caso de productos de vidrio, aplique sobre la superficie de vidrio.
Aplique la silicona en el embalaje alrededor de la placa como se muestra en la figura.

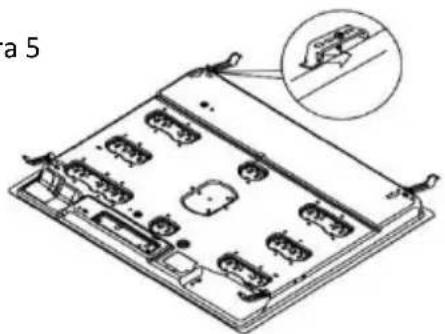

Coloque las patas de montaje como se muestra.
Figura 5
Fijación de los agujeros de conexión de las patas
Figura 6
- Vidrio 5. Plato superior
- Sello de silicona
- Plato
- Aparato de conexión
- Sello de silicona
- Superficie del banco
- Cierres de conexión
- Tornillo

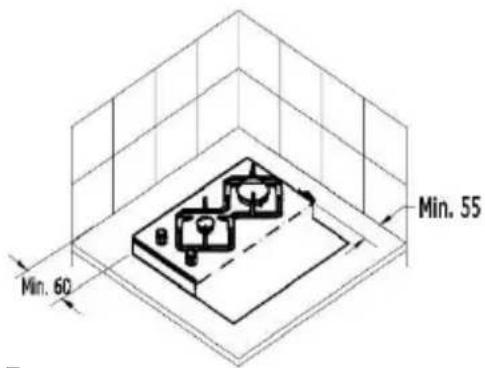

2.2.2. Instalación de la cocina
Figura 7
La placa tiene una junta para evitar la fuga de líquidos desde las cavidades hacia el gabinete. Para instalar esta junta, instale la junta como se muestra en las figuras anteriores. Ponga la placa al revés y retire el sello protector del sello de goma y péguela a la placa: los dos extremos del sello deben encontrarse. Instale las placas de montaje con el tornillo como se muestra en la figura 5. Coloque la estufa en el despacho del banco.
La figura 7 muestra la medida en que se corta el banco para la instalación del banco. Coloque la estufa que ha preparado en el banco adecuado para estas dimensiones. Si va a usar el horno en el horno empotrado, preste atención a las figuras 8 y 9 para una circulación de aire adecuada entre el horno y la estufa.
Figura 9
Comience a usar después de quitar la película protectora sobre la rficie de acero inoxidable.
2.3. Conexión de cable
¡Debe usar una línea conectada a tierra para el producto!
El fabricante no será responsable de ningún daño que pueda ocurrir si el producto se usa sin tierra.
¡Peligro de descarga eléctrica, cortocircuito o incendio por instalación no autorizada! El producto debe estar conectado a la red eléctrica por una sola persona autorizada y calificada; La garantía del producto comienza solo después de la instalación correcta.
¡Peligro de descarga eléctrica, cortocircuito o incendio por cable de alimentación dañado! El cable de alimentación no debe aplastarse, doblarse ni perforarse ni entrar en contacto con partes calientes del producto. Si el cable de alimentación está dañado, debe ser reemplazado por un electricista calificado.
- Los datos de la fuente de alimentación principal deben corresponder a la placa de identificación del dispositivo. La placa de identificación se encuentra en la parte posterior o inferior del producto.
- El cable de conexión del producto debe cumplir con las especificaciones y el consumo eléctrico.
¡Peligro de descarga eléctrica! Antes de realizar cualquier trabajo instalación eléctrica, desconecte el producto de la red eléctrica.
2.4. Conexión de gas
Cualquier trabajo en aparatos y sistemas de gas debe ser realizado por personas calificadas y autorizadas.
Antes del montaje, asegúrese de que las condiciones de distribución local (tipo de gas y presión de gas) se correspondan con la configuración del producto.
2.4.1. Conexión de GLP (Gas Licuado de Petróleo)
Asegúrese de que la manguera de gas y la válvula de alivio de presión de gas que usa en el quemador sean seguras. Conecte la manguera de suministro de gas a la manguera en la parte posterior de la placa y apriétela con una abrazadera y un destornillador (figura 10). Asegúrese de apretarlo firmemente.
La manguera de suministro de gas del dispositivo no debe tener más de 1500 mm. La presión de la válvula reductora de presión que se utilizará para GLP debe ser de 300 mmSS y estar certificada.
La manguera de suministro de gas no debe pasar a través de la parte caliente en la parte posterior del aparato. La temperatura de la manguera de gas no debe superar los 90 °C (grados).
Antes de usar, asegúrese de que el sistema no tenga fugas de gas.
1- G1/2 (Pieza de sujeción)
2- Sello de silicona
3- G1/2 Entrada de manguera (entrada de gas)
4- Abrazadera de metal
5- Manguera de gas (diámetro interior 8 mm)
Figura 10
2.4.2. Conexión de GN (gas natural)
1- G1/2 (Pieza de sujeción)
2- Sello de silicona
3- G1/2 Manguera de GN (manguera de gas natural conforme a la norma EN 14800)
Figura 11
Si su electrodoméstico está configurado para gas natural, conéctelo a la compañía de instalación de la compañía de distribución de gas natural. La conexión de gas natural de su electrodoméstico es de 12 ””. Si desea convertir su electrodoméstico de GLP a gas natural o de gas natural a GLP, comuníquese con el centro de servicio más cercano y pídales que hagan la configuración de conversión de gas necesaria.
2.5. Control de impermeabilidad
Abra la válvula reductora de presión o la válvula de gas natural y verifique aplicando abundante agua espumosa en la conexión para verificar si hay fugas de gas.
Nunca intente verificar con llamas.
2.6. Control Final
- Enchufe el cable de alimentación y active el fusible.
- Verifique las funciones.
2.6.1. Conversión LPG-NG / NG-LPG
Figura 12
Retire la tapa del quemador y el quemador como se muestra en la Figura 12. Retire el inyector con un destornillador de 7 casquillos como se muestra en la Figura 12.1.
Instale el inyector (D) a convertir como se muestra en la Figura 12.2. (ver Tabla 1).
Reemplace el quemador como se muestra en la Figura 12.3. Después de la conversión, encienda los quemadores y retire el botón en el panel de control y ajuste la longitud de la llama apretando o aflojando el ralentí en la válvula de gas (grifo 12.4) o el eje de la válvula.
2.7. Eliminación del producto
2.7.1. Eliminación de embalajes
Los materiales de embalaje son peligrosos para los niños. Mantenga los materiales de embalaje fuera del alcance de los niños.
El embalaje del producto está hecho de materiales reciclados. Deséchelos de acuerdo con las instrucciones para residuos. No los deseche con la basura normal del hogar.
2.7.2. Envío que se realizará después
- Mantenga el producto en su caja original y lleve el producto en esta caja. Siga las instrucciones en la caja. Si no hay una caja de cartón original, envuelva el producto en material de embalaje de blíster o cartón grueso y péguelo con cinta adhesiva.
- Apoye firmemente los cabezales y los soportes de la sartén con una cinta.
- No coloque ningún objeto sobre el producto. El producto debe transportarse en posición vertical.
- Verifique la apariencia general del producto por cualquier daño que pueda haber ocurrido durante el envío.
2.7.3. Eliminación del producto viejo
Deseche el producto antiguo de forma respetuosa con el medio ambiente. Este producto tiene una indicación (RAEE) en la recogida selectiva de residuos de equipos eléctricos y electrónicos. Este símbolo significa que el dispositivo debe ser tratado o desmontado de acuerdo con la Directiva de la UE 2002/96/CE para minimizar su impacto ambiental. Para obtener información adicional, comuníquese con sus autoridades locales y regionales.
Los productos electrónicos que no están sujetos a la recolección controlada de desechos pueden presentar un riesgo potencial tanto para el medio ambiente como para la salud humana debido a las sustancias nocivas que contienen.
Para obtener información sobre cómo desechar el producto, comuníquese con su distribuidor autorizado o con el centro municipal de recolección de residuos.
Antes de desechar el producto, desconecte el enchufe de alimentación y rompa la cerradura de la puerta, si está presente, para evitar cualquier riesgo para los niños.
3. SOBRE EL PRODUCTO:

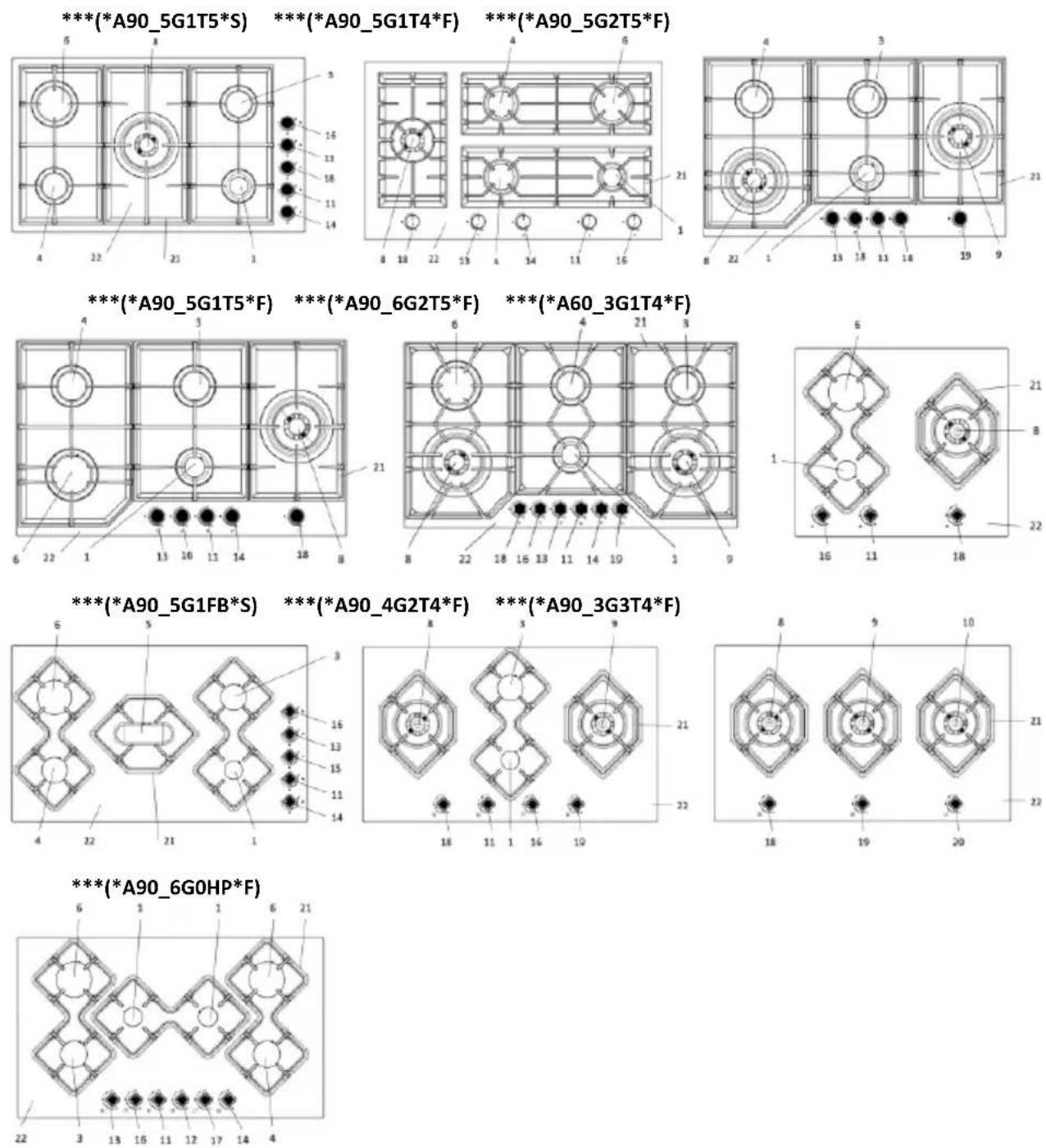

3.1. Vista general
- Quemador pequeño
- Quemador pequeño
- Quemador mediano
- Quemador mediano
- Quemador pescado
- Quemador grande
- Quemador grande
- Quemador Wok/ Mini Wok
- Quemador Wok/ Mini Wok
- Quemador Wok/ Mini Wok
-

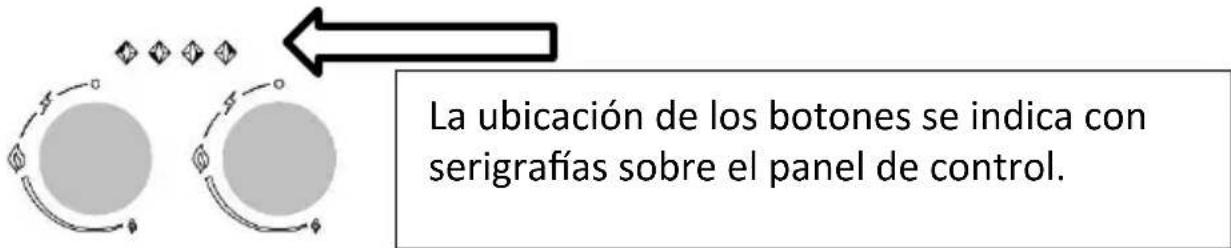

Botón del quemador pequeño N° 1
-
Botón del quemador pequeño N° 2
- Botón del quemador mediano N° 3
- Botón del quemador mediano N° 4
- Botón del quemador pescado N° 5
- Botón del quemador grande N° 6
- Botón del quemador grande N° 7
- Botón del quemador Wok/ Mini Wok N° 8
- Botón del quemador Wok/ Mini Wok N° 9
- Botón del quemador Wok/ Mini Wok N° 10
- Parrilla de la cocina
- Plancha de la cocina
3.2. Valores de Consumo
Table 1_ Valores de consumo (Remay)
| LPG G30 - 30 mbar | NG G20 - 20 mbar | LPG G30 - 50 mbar | NG G25.3 - 25 mbar | |||||||||
| Inyector (mm) | Potencia (kW) | Consumo (g/h) | Inyector (mm) | Potencia (kW) | Consumo (m3/h) | Inyector (mm) | Potencia (kW) | Consumo (g/h) | Inyector (mm) | Potencia (kW) | Consumo (m3/h) | |
| Quemador Pequeño | 0,50 | 1,00 | 73 | 0,70 | 1,00 | 0,095 | 0,43 | 1,00 | 73 | 0,75 | 1,00 | 0,111 |
| Quemador Mediano | 0,72 | 2,00 | 145 | 1,03 | 2,00 | 0,190 | 0,62 | 2,00 | 145 | 1,06 | 2,00 | 0,221 |
| Quemador Grande | 0,85 | 2,90 | 211 | 1,24 | 2,90 | 0,276 | 0,75 | 2,90 | 211 | 1,27 | 2,90 | 0,321 |
| Quemador Wok | 0,98 | 3,80 | 276 | 1,45 | 3,80 | 0,362 | 0,98 | 4,70 | 342 | 1,40 | 3,80 | 0,421 |
Table 1.1_ Valores de consumo (Sabaf)
| LPG G30 30 mbar | NG G20 20 mbar | LPG G30 50 mbar | NG G25.3 25 mbar | |||||||||
| Inyector (mm) | Potencia (kW) | Consumo (g/h) | Inyector (mm) | Potencia (kW) | Consumo (m3/h) | Inyector (mm) | Potencia (kW) | Consumo (g/h) | Inyector (mm) | Potencia (kW) | Consumo (m3/h) | |
| Quemador Pequeño | 0,50 | 1,00 | 73 | 0,72 | 1,00 | 0,095 | 0,43 | 1,00 | 73 | 0,75 | 1,00 | 0,111 |
| Quemador Mediano | 0,70 | 2,00 | 145 | 1,03 | 2,00 | 0,190 | 0,62 | 2,00 | 145 | 0,97 | 2,00 | 0,221 |
| Quemador Grande | 0,85 | 2,90 | 211 | 1,15 | 2,90 | 0,276 | 0,75 | 2,90 | 211 | 1,18 | 2,90 | 0,321 |
| Quemador Pescado | 0,68 | 1,80 | 131 | 0,94 | 1,80 | 0,171 | 0,59 | 1,80 | 131 | 0,98 | 1,80 | 0,199 |
| Quemador Mini Wok | 0,82 | 2,50 | 182 | 1,15 | 2,50 | 0,238 | 0,73 | 2,50 | 182 | 1,15 | 2,30 | 0,255 |
| Quemador Wok(3.8 kW) | 1,00 | 3,80 | 276 | 1,50 | 3,80 | 0,362 | 0,78 | 3,80 | 276 | 1,45 | 3,80 | 0,421 |
| Quemador Wok(4.2 kW) | 1,03 | 4,20 | 305 | 1,50 | 4,20 | 0,400 | 0,83 | 4,20 | 334 | 1,50 | 4,20 | 0,465 |
La compañía puede cambiar las especificaciones sin previo aviso para mejorar la calidad del producto.
Las ilustraciones en el manual son esquemáticas y pueden no ser exactamente las mismas que su producto.
Los valores indicados en las marcas en el producto o en cualquier otra documentación impresa proporcionada con el producto son los obtenidos en condiciones de laboratorio de acuerdo con las normas aplicables. Estos valores pueden variar según el uso del producto y las condiciones ambientales.
4. Uso de la estufa
4.1. Primer Uso
Comience a usar el producto después de quitar la película protectora sobre la superficie de acero inoxidable (inox).
4.2. Primer limpio
Algunos detergentes o agentes de limpieza pueden dañar la superficie.
- Retire todo el material de embalaje.
- Limpie la superficie del producto con un paño húmedo o una esponja y seque con un paño seco.
4.3. Descripción del uso de la cocina de gas:
1: Para un ajuste de alta llama, presione la perilla de la estufa de gas y
gírela en sentido antihorario.
2: Implemente el encendedor según las especificaciones de su estufa.
3: Ajuste a la posición de llama deseada.
4: Cuando finalice la cocción deseada, gire la perilla de la cocina en sentido horario para apagar el quemador.
El tamaño del recipiente y la llama del gas deben coincidir. La llama de gas debe establecerse de modo que no se extienda desde el fondo del contenedor. Coloque el contenedor de modo que quede centrado en el portacontenedores.
4.4. Aparato de seguridad de corte de gas
El aparato térmico activa el mecanismo de seguridad e inmediatamente apaga el gas si los quemadores superiores se apagan en caso de desbordamiento de líquido.
1: Para un ajuste de llama alta, presione el botón de la estufa de gas y gírelo en sentido antihorario.
2: Encienda el encendedor de cigarrillos según el tipo de cocina.
3: Después de encender, mantenga presionado el botón durante 3-5 segundos para activar el mecanismo de seguridad.
4: Si no se enciende después de presionar y soltar el botón, repita el proceso presionando y manteniendo presionado el botón durante 15 segundos.
5: Ajuste a la posición de llama deseada.
6: Cuando haya terminado su cocción deseada, gire la perilla de la placa hacia la derecha hacia la parte superior para apagar el quemador.
5. Cuidado y limpieza
5.1. Información general
Si el producto se limpia regularmente, su vida útil se prolonga y se reducen los problemas comunes.
¡Peligro de descarga eléctrica!
Antes de limpiar, desconecte el producto de la red eléctrica para evitar el riesgo de descarga eléctrica.
¡Las superficies calientes pueden causar quemaduras!
- Debe limpiar el producto completamente después de cada uso. Esto le permite eliminar fácilmente los residuos de alimentos y evita que se quemen en el uso posterior.
- No necesita utilizar un agente de limpieza especial para limpiar el producto. Limpie el producto con líquido para lavar platos, agua tibia y un paño suave o una esponja y seque con un paño seco.
- Después de la limpieza, asegúrese de eliminar por completo cualquier líquido restante e inmediatamente elimine cualquier alimento derramado durante la cocción.
- No use ningún agente de limpieza que contenga ácido o cloro para limpiar las superficies de acero inoxidable o inox y el mango. Con un paño suave, limpie con jabón y detergente líquido (que no raye) en una dirección.
Algunos detergentes o agentes de limpieza pueden dañar la superficie. No utilice detergentes abrasivos, limpiadores en polvo / crema ni objetos afilados.
No utilice limpiadores a vapor para la limpieza.
5.2. Limpieza del panel de control
Limpie el panel de control y la perilla de control con un paño húmedo y seque con un paño seco.
¡El panel de control puede estar dañado! No quite el botón de control para limpiar el panel de control.
5.3. Limpieza de la estufa
No se requiere un limpiador de encimera u otro agente de limpieza especial para limpiar la encimera. Se recomienda limpiar la placa con un paño húmedo mientras la placa aún esté caliente.
6. Soluciones sugeridas para problemas
El producto no funciona.
√ El producto no está enchufado a un enchufe (conectado a tierra). Asegúrese de que el aparato esté enchufado.
√ El fusible está quemado o quemado. Verifique el fusible en la caja de fusibles. Si el fusible está fundido, reactívelo.
El producto se dispara, pero no se quema.
√ Sin gasolina.
√ La válvula del cilindro o la válvula de gas está cerrada.
√ En las casas de gas natural, si hay un detector de fugas de gas, se puede detectar la fuga y cortar el gas.
√ El inyector está obstruido.
La llama es baja.
√ Tubo terminado.
√ El inyector está obstruido.
Cuando el producto se calienta y se enfría, se producen sonidos metálicos.
√ Las partes metálicas calentadas se expanden y producen sonido. Esto no es un desorden.
Si no puede resolver el problema pero ha seguido las instrucciones de esta sección, llame al servicio de asistencia técnica. Nunca intente reparar el producto no funcional usted mismo.
PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON
Estimados clientes, para solicitar la asistencia técnica o reparación de su producto Infiniton, disponen de nuestra página web, funcionando las 24 horas al día y 7 días a la semana:
Alternativamente, si lo desean, pueden solicitar la asistencia técnica vía correo electrónico:
info@infiniton.es
rma@infiniton.es
Para agilizar todos los trámites, siempre se deben de indicar los siguientes datos:
- Nombre y apellidos
- Teléfono 1
- Teléfono 2
- Dirección completa
- Código postal
- Población
- Marca
- Modelo del producto
- Número de serie
• Avería que presenta el producto
Si lo desean, pueden solicitar la asistencia técnica a través del número 958 087 169, disponible únicamente para los productos de gama blanca (a excepto microondas de libre instalación).
INFINITON
GAS HOB USER'S MANUAL
76AGX51
ean: 8445639001899
78GLN52
ean: 8445639001905
Installation
1.4. Proposito de Uso....5
- MONTAGEM....6
1.4. Proposito de Uso
Se ha determinado que este producto cumple con la Directiva de Baja Tension (2014/35/EU), la Directiva de Compatibilidad Electromagnetica (2014/30/EU) y la Directiva RoHS (2011/65/EU).
Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo: info@infiniton.es
INFORMACIÓN SOBRE EL PRODUCTO
Si tiene alguna pregunta o duda relacionada con su dispositivo, póngase en contacto con nosotros:
SERVICIO TÉCNICO
También puede ponerse en contacto con nuestro servicio técnico oficial:
tel.:(+34) 958 087 169
e-mail reparaciones: info@infiniton.es
www.infiniton.es
Recuerda que en nuestra web tenemos un apartado de preguntas frecuentes y un formulario de dudas para resolver cualquier consulta relacionada con tu producto Infiniton.
Resumen de Declaración de conformidad
INFINITON declara, bajo su responsabilidad, que este aparato cumple con lo dispuesto en la Directiva 99/05/CE del Parlamento Europeo y del Consejo de 9 de Marzo de 1999, traspuesta a la legislación española mediante el Real Decreto 1890/2000, de 20 de Noviembre.
Para más información relacionada con las declaraciones y certificados de conformidad, póngase con nosotros a través del correo info@infiniton.es
Síguenos en nuestras redes sociales y accede a contenido exclusivo
INFINITON
Copyright ©2022 Todos los derechos reservados
INFINITON
TARJETA DE GARANTÍA
Modelo
N° de serie ____
Fecha de compra ____
Cliente ____
Dirección ____
Localidad ____
Teléfono de contacto
Firma y sello del comercio
SERVICIO TÉCNICO OFICIAL
C/Baza, 349, nave 4
18220 Albolote (Granada)
infiniton.es
Condiciones de garantía al dorso
INFINITON
INFINITON
TARJETA DE GARANTÍA
Modelo
N° de serie ____
Fecha de compra ____
Cliente ____
Dirección
Localidad
Teléfono de contacto
Firma y sello del comercio
SERVICIO TÉCNICO OFICIAL
C/Baza, 349, nave 4
18220 Albolote (Granada)
infiniton.es
Condiciones de garantía al dorso
INFINITON
El aparato objeto de este certificado está garantizado contra cualquier defecto de fabricación que se aprecie durante los plazos marcados por la ley de garantías del territorio donde se comercializa este producto.
Para tener derecho a la garantía es indispensable que este certificado sea cumplimentado y enviado la parte inferior del mismo en el momento de la compra o registrado telemáticamente en www.infiniton.es La parte superior debería permanecer junto con la factura de compra en poder del usuario para ser presentados al requerir cualquier servicio.
La garantía se limita a la reparación o sustitución de las piezas que aparezcan como defectuosas en el citado plazo.
No ofrecemos garantía a aparatos que hayan sufrido un uso incorrecto por parte del usuario (errores de manejo, transporte, suciedad, conexión inadecuada, etc.) y en general para aquellas averías que no provengan directamente de un defecto de fabricación. Tampoco ofrecemos garantía a aquellos aparatos que hayan sido manipulados por personas ajenas a nuestro Servicio Técnico.
Esta Garantía Legal no cubre el mantenimiento o sustitución de los elementos fungibles del producto (pilas, etc.), cuyos daños tengan origen en el desgaste ordinario y en el uso de los mismos. Asimismo, la garantía no cubre los daños causados por la falta de mantenimiento de los productos. Ninguna de las garantías aquí recogidas cubre la sustitución de piezas debido al desgaste o rotura de mecanismos, gomas, carcasas y/o plásticos, así como los deterioros estéticos, debidos al uso normal del producto. Del mismo modo, las garantías no cubren ningún tipo de daño producido durante el transporte del producto (incluyendo, a título enunciativo y no limitativo, daños estéticos, golpes, rayas, arañazos, manchas, abolladuras, etc.)
SERVICIO TÉCNICO OFICIAL
C/Baza, 349, nave 4
18220 Albolote (Granada)
infiniton.es
INFINITON
WORLD ELECTRONIC
INFINITON
WORLD ELECTRONIC
- ¡Lea este manual primero, por favor!
- ÍNDICE
- INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- Seguridad general
- Seguridad infantil
- Seguridad en el trabajo con eléctricidad
- Uso previsto
- MONTAJE
- Antes de usar el producto
- Montaje y conexiones
- Preparación de la placa incorporada antes del montaje
- Instalación de la cocina
- Conexión de cable
- ¡Debe usar una línea conectada a tierra para el producto!
- Conexión de gas
- Conexión de GLP (Gas Licuado de Petróleo)
- La manguera de suministro de gas no debe pasar a través de la parte caliente en la parte posterior del aparato. La temperatura de la manguera de gas no debe superar los 90 °C (grados).
- Conexión de GN (gas natural)
- Control de impermeabilidad
- Control Final
- Conversión LPG-NG / NG-LPG
- Eliminación del producto
- Eliminación de embalajes
- Envío que se realizará después
- Eliminación del producto viejo
- SOBRE EL PRODUCTO:
- Vista general
- Valores de Consumo
- Uso de la estufa
- Primer Uso
- Primer limpio
- Descripción del uso de la cocina de gas:
- Aparato de seguridad de corte de gas
- Cuidado y limpieza
- Información general
- Limpieza del panel de control
- Limpieza de la estufa
- Soluciones sugeridas para problemas
- El producto no funciona.
- El producto se dispara, pero no se quema.
- La llama es baja.
- Cuando el producto se calienta y se enfría, se producen sonidos metálicos.
- PROCEDIMIENTO EN CASO DE AVERÍA DE UN PRODUCTO INFINITON
- INFINITON
- GAS HOB USER'S MANUAL
- Proposito de Uso
- INFORMACIÓN SOBRE EL PRODUCTO
- SERVICIO TÉCNICO
- TARJETA DE GARANTÍA
Marca : Infiniton
Modelo : 76AGX51
Categoría : Placa de gas
