EB-1420WI - Proyector interactivo EPSON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector interactivo
Marca	EPSON
Modelo	EB-1420WI
Función interactiva	Función Easy Interactive con lápiz óptico
Calibración del lápiz óptico	Manual y automática
Montaje	Mural con placa de instalación incluida
Distancia de proyección	6,2 a 31,1 cm (según tamaño de imagen)
Tamaño de imagen máximo	100 pulgadas (formato 16:10)
Formatos de imagen compatibles	4:3, 16:9, 16:10
Conexiones	USB-A, USB-B, Computer (VGA), Audio, LAN, Remote, puerto SYNC
Alimentación del Control Pad	2 pilas AA o mediante proyector (kit opcional)
Pilas incluidas	2 pilas AA
Peso de la placa de instalación	Aproximadamente 8,1 kg
Peso del Control Pad	Aproximadamente 240 g (sin pilas)
Accesorios incluidos	Placa de instalación, Control Pad, lápiz óptico, cable USB, cable de alimentación, pilas, cubrecables
Ajustes de la imagen	Desplazamiento vertical (±38 mm), horizontal (±45 mm), adelante/atrás (0-360 mm), balanceo (±3°), rotación horizontal (±8°), inclinación vertical (±3°)
Función de configuración por lotes	Mediante llave USB (formato FAT)
Seguridad	Candado antirrobo Kensington compatible, instrucciones de seguridad en el manual
Temperatura de funcionamiento (Control Pad)	0 a +50°C (sin condensación)

Preguntas frecuentes - EB-1420WI EPSON

¿Cómo instalar el proyector en una pared?

Siga el procedimiento detallado en la guía de instalación: desmonte la placa de instalación, ensamble las piezas, luego fije la placa mural a la pared con patas de fijación M10. Después, fije el proyector y ajuste la imagen con las ruedas de ajuste.

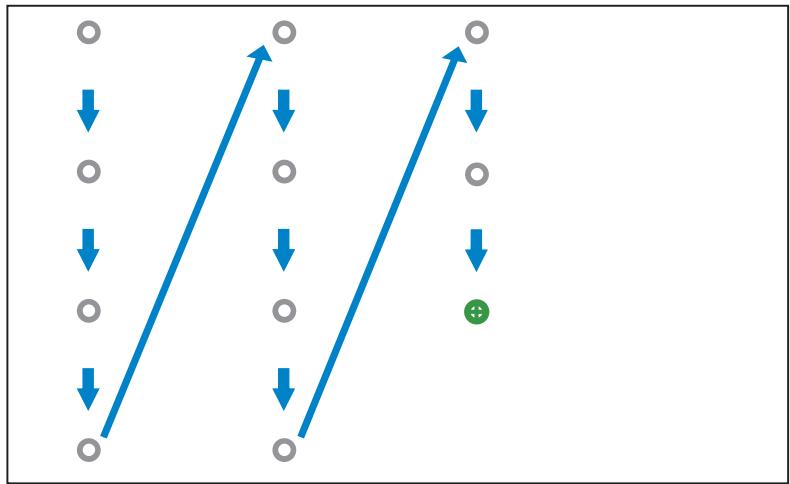

¿Cómo calibrar el lápiz óptico interactivo?

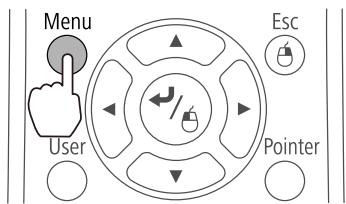

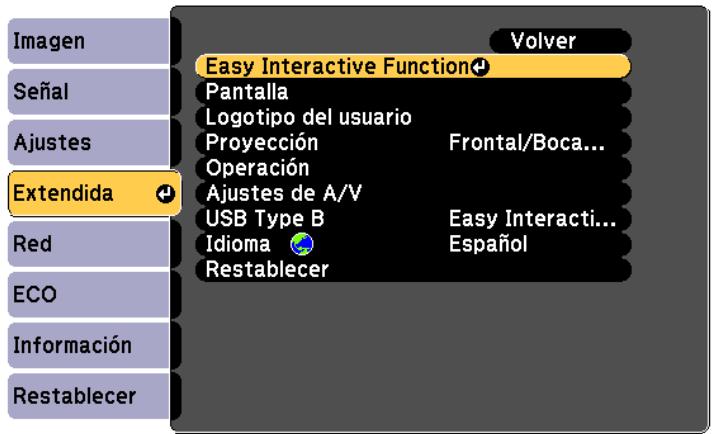

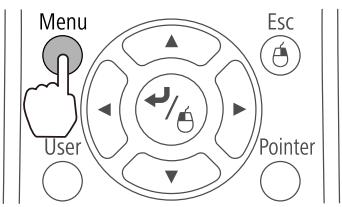

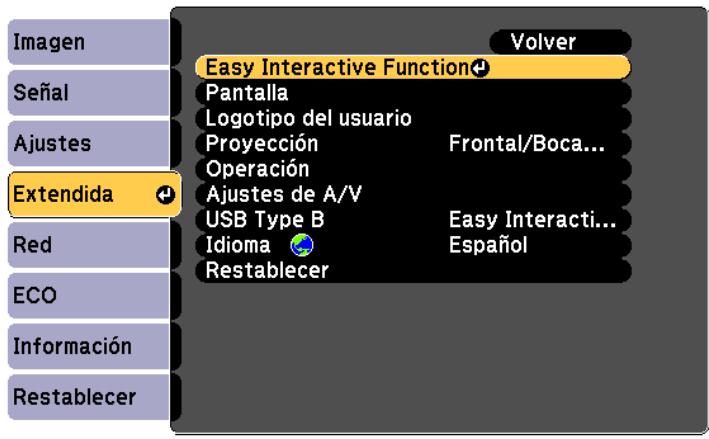

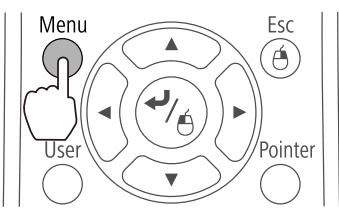

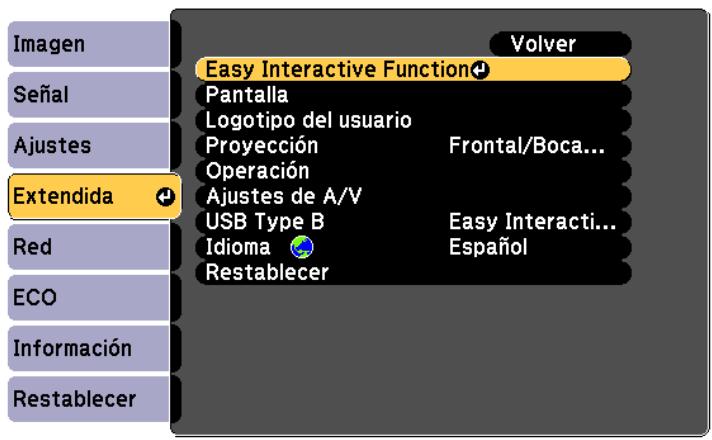

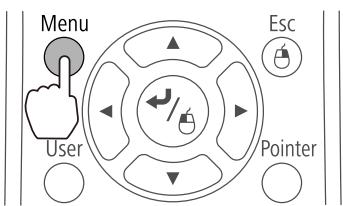

Encienda el proyector, vaya a Menú > Easy Interactive Function, luego seleccione Calibración manual. Toque cada punto con la punta del lápiz hasta que desaparezcan todos. También está disponible una calibración automática.

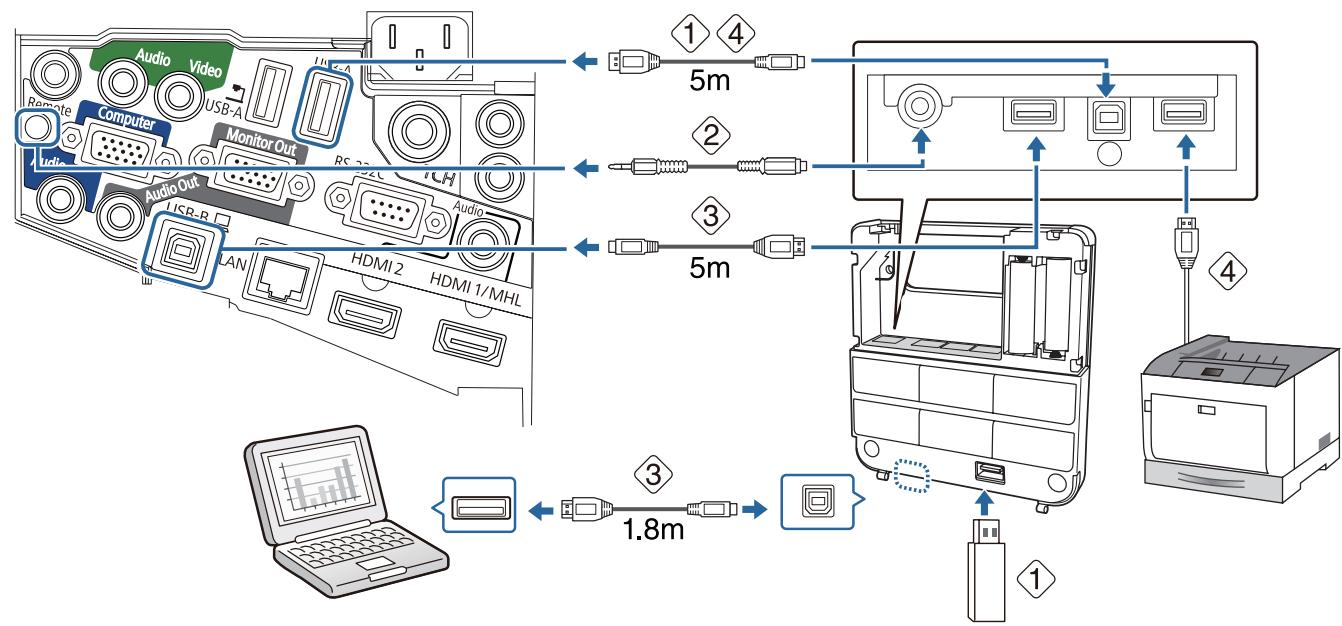

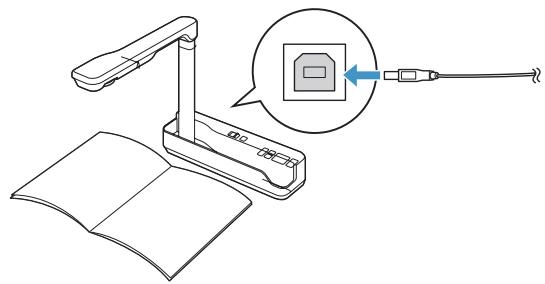

¿Qué cables son necesarios para la función interactiva?

Necesita el cable USB incluido entre el proyector y el ordenador, así como el cable de alimentación. Para un uso avanzado, puede ser necesario un cable de ordenador (VGA).

¿Cómo ajustar la posición de la imagen proyectada?

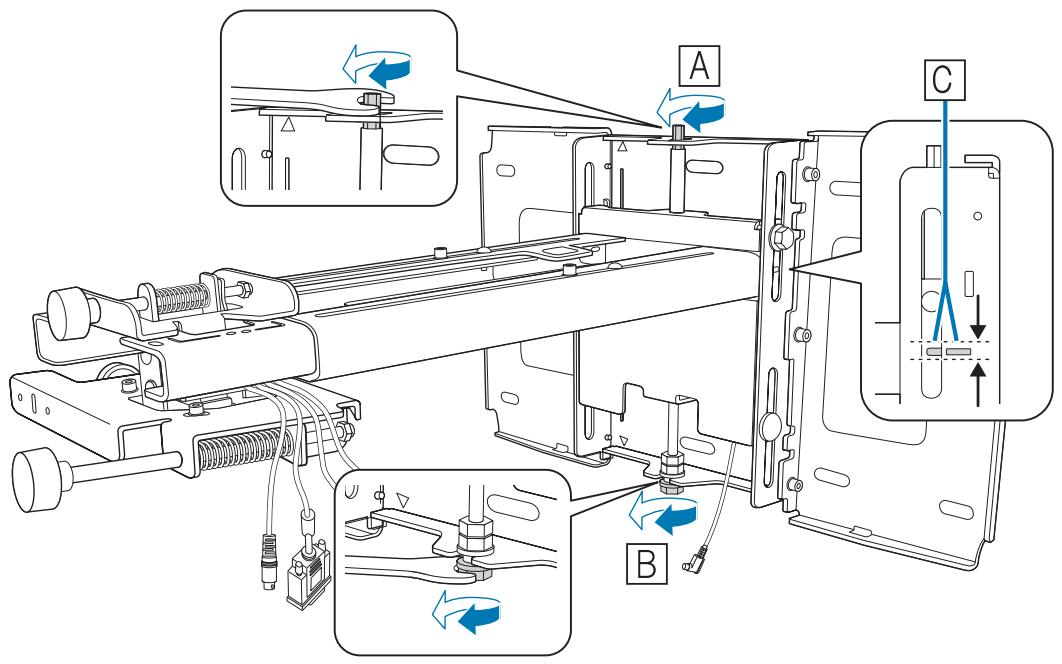

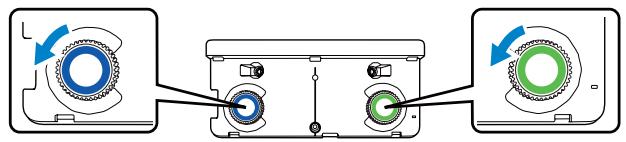

Utilice las ruedas de ajuste en la placa de instalación para ajustar el desplazamiento vertical, horizontal, adelante/atrás, el balanceo y la rotación horizontal. Apriete los tornillos después de cada ajuste.

¿Qué hacer si el lápiz óptico no responde?

Verifique que el cable USB esté bien conectado y que la pila del lápiz no esté descargada. Realice una calibración manual y asegúrese de que ningún obstáculo bloquee la señal infrarroja.

¿Cómo usar la función de configuración por lotes?

Guarde los ajustes en una llave USB vacía conectada al puerto USB-A. Mantenga presionada la tecla Esc mientras conecta el cable de alimentación. Se creará el archivo PJCONFDATA.bin. Repita la operación en otros proyectores del mismo modelo.

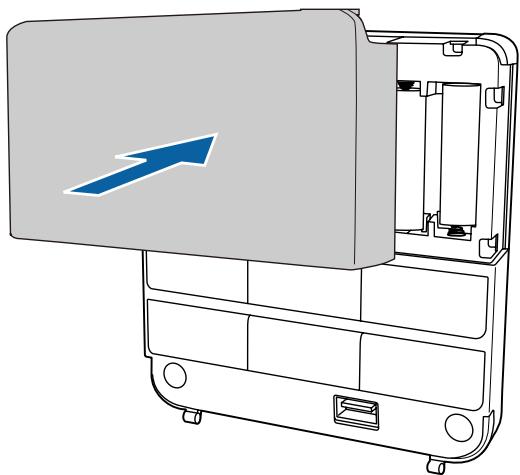

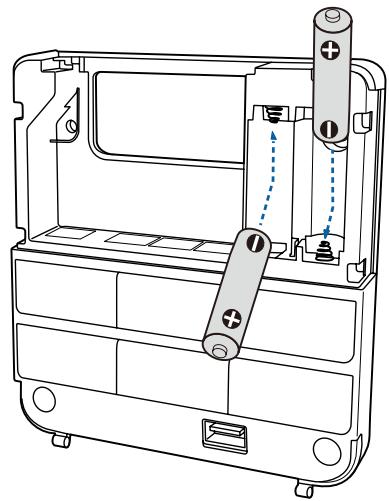

¿Cómo reemplazar las pilas del Control Pad?

Abra la tapa de las pilas del Control Pad e inserte dos pilas AA (manganeso o alcalinas). No use pilas recargables. Si alimenta mediante el proyector, no inserte pilas.

¿Puedo conectar un ordenador de forma inalámbrica?

Sí, el proyector admite la conexión inalámbrica opcional con un módulo de red inalámbrica (opcional). Instale el módulo en el proyector y use el software EasyMP Network Projection.

¿Cuál es la distancia de proyección recomendada?

La distancia de proyección varía de 6,2 a 31,1 cm según el tamaño de imagen deseado (de 53 a 100 pulgadas). Consulte la tabla de distancia de proyección en el manual para valores precisos.

¿Cómo limpiar el proyector?

Limpie la carcasa con un paño suave y seco. No use productos químicos. Para el filtro de aire, retire la tapa y límpielo con una aspiradora. Consulte la guía para el mantenimiento de la lámpara.

MANUAL DE USUARIO EB-1420WI EPSON

Instrucciones de seguridad

Para su seguridad, lea todas las instrucciones de esta guía antes de usar este producto. Un manejo incorrecto sin seguir las instrucciones de esta guía podrá dañar este producto o causar daños personales o materiales. Guarde a mano esta guía de instalación para futuras consultas.

Lea el Manual de usuario y las Instrucciones de seguridad del proyector y siga las instrucciones de estos documentos.

Indicaciones de seguridad

Este documento y este producto utilizan símbolos gráficos para indicar cómo usar este producto de forma segura.

A continuación se muestran las indicaciones y su significado. Asegúrese de comprenderlas correctamente antes de leer el manual.

Explicación de	los@simbolos
Advertenia	Este@simbolo hace referencia a información que, si se ignora, podrá Causear daños personales e inclujo la muerte debido a un manejo incorrecto.
Precaución	Este@simbolo hace referencia a información que, si se ignora, podrá Causear daños personales y materiales debido a un manejo incorrecto.

Explicación de los símbolos

Explicación de	los@simbolos
	Este=simbolo indica unaadición que no se debe realizar
	Este=simbolo indica unaadición que sise debe realizar
	Este=simbolo indica información relacionada outil

Precauciones de seguridad para la instalación

Advertencia
La placá de fijación es únicamente para instalar el projector en una pared. Si se montaequalquier(other objeto que no sea un projector,la diferencia de peso podrá provocdaños.Si el producto se cae,podrá causar la muerte o lesiones personales.	!
La instalación (en la pared) la deben realizar personas especializadas con conocimientos ydestrezas技术水平as. Una instalación incompleta o incorrecta podrá hacer que el productose caiga,causando daños personales o materiales.	!
Siga las instrucciones de esta guía para instalar este productoSino siguelas instrucciones,este producto pueda caerse y provocdadoospersonales o accidentes.	!
Maneje el cable de alimentación con cuidado. Un uso indefinido puede provocar un incendio o una descarga electrica. Al manejarlo, tome lassiguides precauciones: • No maneje el enchufe con las manosojadas. • No use un cable de alimentación dañado o modificado. • No tire demasiado fuerte del cable de alimentación cuando lo dirija a trovés de la placadefijación.	!
No instale la placadefijación en un lugardonde poder sufrir vibraciones o golpes. Este所提供dañar el producto o la superficie de montaje. Si el producto se cae, podrá causar lamuerte o lesionespersonales.	○
Instale la placadefijación deforma que aguante bien el peso del projector y resistircualquier vibraciónhorizontal. Utilice tuercas y tornillos M10. Los tornillos y las tuercas con un tamanó menor a M10uen�� provocar que la placadefijaciónse caiga. Espano no se hace responsable de qualquier daño o lesionderivante de una pared pocoresistente o una instalación inadequada.	○
La instalaciónladeferéanlllevaracaboalmenosdos先进技术culificados.Sitiene queaflojarlos tornillos durante la instalación, tengacuidado dequeesteproductodono secaiga. Si el producto secae, podría causar lamuerte o lesionespersonales.	○
Si instala este producto en la pared, esta necesita serlo suficientmenteresistente comopara sostenelprojector, la placadefijación, el Control Pad y la Unidad táctil (soloEB-1430Wi) Este productodebaredestallarseenunaparedde cemento.El peso maximizingdelconjunto delproyector, la placadefijación y el Control Pad es de, aproximamente, 14kg (sin incluir los cables). Cuando la Unidad táctil (solo EB-1430Wi) estáinstalada, el peso maximoes de, aproximamente,14,5kg (sin incluir los cables). Compruebe la resistencia del paredantesdeinstalareste producto enla misma. Si la parednofuese lo suficientamenteresistente, refuércelaantesde la instalación.	○
Compruebe regularamente la placadefijaciónpara garantizarque no haya piezasrotasotornillosflojos. Si haypiezasdañadas,deaje deutilizarla placadefijaciónde manerainmediata.Si el producto sesce, podría causar lamuerte o lesionespersonales.	○
No desmontoe remodelseste producto. Enelinterdelsamehaynumerosaspartecanalto voltajequepodriónprovocarun incendio,descargaseletricasoun accidente.	○
No se cuelgue en este productonicuelgue deelobjectospesados. Si el producto secae, podría causar lamuerte o lesionespersonales.	○
No use adhesivos, lubricantes oraceitespara instalaroajustarla placadefijación. Siusa adhesivospara evitarque los tornillosseaflojen,olubricantesoraceitesenla placadeslizantede la parte de fijación del projector, la caja se podría romper,haciendoquecaigela projectorycausando dañospersonalesomateriales.	○
Aprietefirmamente todoslos tornillos. De lcontrario,el productodórra,provocando dañospersonalesomateriales.	○
No afloje nuncalastuercasytornillosdespuésde la instalación. Compruebe regularamenteque los tornillosno sehanaflojado.Sisincentraalgúntonilloflojo,apirétedelfirmamente.De lcontrario,el productodórra,provocando dañospersonalesomateriales.	○
Coloque los cables de forma que no interferieran con las tuercas y tornillos. Un uso indefinido de los cables pueda provocar un incendio o descargas electricas.
Cuando encienda el projector, no mire a la ventsa de proyección. Si no vigues esta recomendación, se podrián produir daños a la vista debido a la potente emisión de luz. Extreme las precauciones cuando haya niños presentes. Cuando encienda el projector en remoto mediante el mando a distancia, asegúrese de que nadie mire a la ventsa de proyección.
Cuando utilise el projector, no colque ningún objeto ni ponga las manos cerca de la ventsa de proyección. Esta area es peligrosa, ya que alcanza altas temperatas debido a la luz de proyección concentrada.
No tape el conductor de entrada de aire del projector ni las calidas de evacuación de aire. Si其中之一 de los conductos de ventilación se tapa, la temperature internaoulda augmente y provocar un incendio. Evite lasubicaciones sometimeñas temperatas, como por典型案例 de calentadores, y deqe una distancia de, al menos, 20 cm entre la pared y el conductor de ventilación.
No utilise el projector en unaubicación en la que haya combustible o gas explosivo. El projector pueda prenderse debido a la alta temperature de la lámpara interna del projector.
Si observa anomalías en este producto, desconnecte inmediamente los cables del producto y, a continuación,pongase en contacto con su distribuidor local o con el centro de atencion al cliente de Epson. Si continua utilizing el producto en conditiones anomalias, se pueda provocir un incendio, descargas electricas o problemas visuales.
Precaución
No instale este producto en un lugar donde la temperature de functionamento del proyector pueda ser excessiva. El projector podrá dañarse en tal situación.
Instale este producto en un lugar sin demasiado polvo y humedad, para evitar que la lente y los componentesópticos se ensucien.
No aplique una fuerza excessiva alajustar este producto. Este producto pueda romperse, causando daños personales.

Notas acerca de la manipulación de la unidad táctil (solo EB-1430Wi)

Advertencia
No desmonte ni modifique la Unidad táctil. La Unidad táctil contiene un producto láser de alta potencia queoulda provocar incendios,des-cargas electricas o accidentes.	☒
Siga las instrucciones de esta guía para configurar yutilizar la Unidad táctil. Si la Unidad táctil no se configura y se utilizescorrectamente,la luz del láseroulda darñar la vista.	☒
No acople dispositivos ópticos, como por exemple una lupa o un telescopoio, a la luz láser emitida por la Unidad táctil. Si la utilizes de esta forma,oulda afectar negativamente al cuerpo humano. también podrá pro-vocar un incendio o un accidente.	Ø
No mire a los puertos de emisión láser de la Unidad táctil. Si no sugue esta recomendación,oulda dañarse la vista debido a la potente luz láser emitida. Extreme las precauciones cuando haya niños presentes.	Ø
No mire la luz láser realizando dispositivos ópticos, como por exemple una lupa, a una distancia inferior a 70 mm de los puertos de emisión láser de la Unidad táctil. Si no sugue esta recomendación,oulda dañarse la vista.	Ø
Unicamente deben conectar la Unidad táctil al dispositivo EB-1430Wi. No la connecte a ningún other projector o dispositivo. El dispositivo podría no funciona correctamente o la luz láser podría sobrepasar el área restringida.	Ø
No pase cerca de la Unidad táctil si está utilizing todos equipos Médicos, como por exemple un marcapasos. Asimismo, cuando utilise la Unidad táctil,asegúrese de que no haya nadieURTCA que está utilizing un equipo Médico, como por exemple un marcapasos. Dentro de la Unidad hay un potente imán que genera interferencias electromagnéticas que pueda hacer que el equipo Médico no funciona correctamente.	Ø
Precaución
No pase cerca de la Unidad táctil con sistemas de alcarnamenito magnéticos, como por exemple tarjetas magnéticas, o con dispositivos electrónicos de precision, como por ejem-plo ordinadores, relojes digitales o Telefonos móvil. La Unidad contiene un potente imán que podría dañar los datos o provocar un mal funciona�能.	Ø

Acerca de esta guía de instalación

En esta guía se describe cómo montar el proyector de corto alcance EB-1430Wi/EB-1420Wi en una pared. También se explica cómo instalar el Control Pad y la unidad táctil (solo EB-1430Wi) después de realizar la instalación en una pared.

Elegir una ubicación de instalación

Ubicación de instalación del proyector

• Antes de instalar la placa de fijación, realice primero el cableado eléctrico en el lugar de la instalación.
• Instale el proyector en un sitio lejos de dispositivos eléctricos como luces fluorescentes o sistemas de aire acondicionado. Algunos fluorescentes pueden interferir con el mando a distancia del proyector.
• Se recomienda que el cable de conexión sea inferior a 20 metros, para minimizar el ruido externo.
• Le recomendamos que utilice pantallas adhesivas o pizarras.
• Asegúrese de que el proyector está instalado en las siguientes condiciones.
• La imagen proyectada tiene forma rectangular sin distorsión.
• El proyector está inclinado en un determinado ángulo de no más de ±3° vertical y horizontalmente respecto a la pantalla.
• Cuando utilice la función interactiva (Easy Interactive Function), instale el producto de forma que la imagen proyectada se encuentre bajo el alcance.
• No instale el proyector o la pantalla en una ubicación donde incida la luz solar directa. Si la luz solar directa incide sobre el proyector o la pantalla, la función interactiva puede no funcionar correctamente.

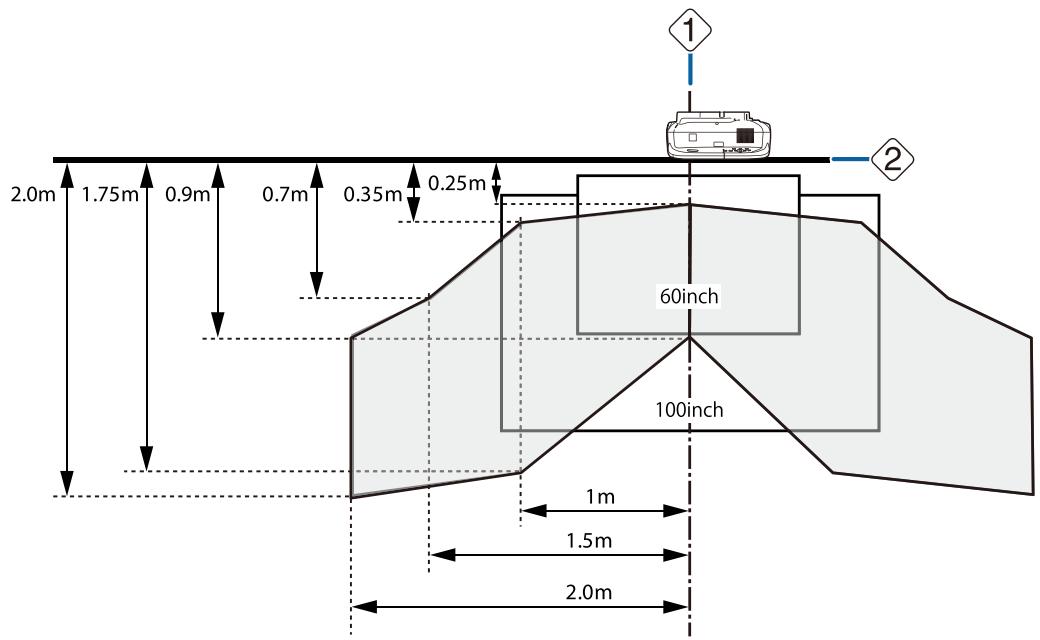

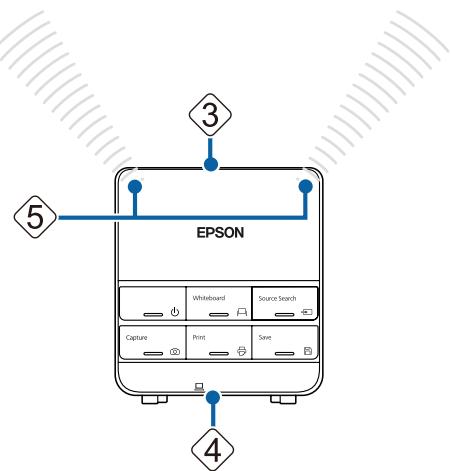

Ubicación de instalación del Control Pad

Cuando el Control Pad reciba alimentación mediante pilas, asegúrese de que la ubicación de instalación cumple los siguientes requisitos.

• Instale el Control Pad sobre la misma superficie que la pantalla de proyección. Si la pantalla de proyección y el punto de instalación del Control Pad no coinciden, instale el Control Pad aproximadamente a 20 cm del borde de la pantalla.
• Asegúrese de que no hay obstáculos entre el Control Pad y el proyector (sin incluir la Unidad táctil).

En las siguientes situaciones, utilice el Grupo de cable del mando a distancia (ELPKC28) para proporcionar energía al Control Pad desde el proyector.

• Cuando no se cumplan los requisitos mencionados anteriormente.
• Cuando la pantalla de proyección y el punto de instalación de Control Pad no coincidan y la referencia en altura supere los 5 cm.
• Cuando el proyector se coloque en una mesa y se proyecte sobre la pantalla.
• Cuando se utilicen varios proyectores.

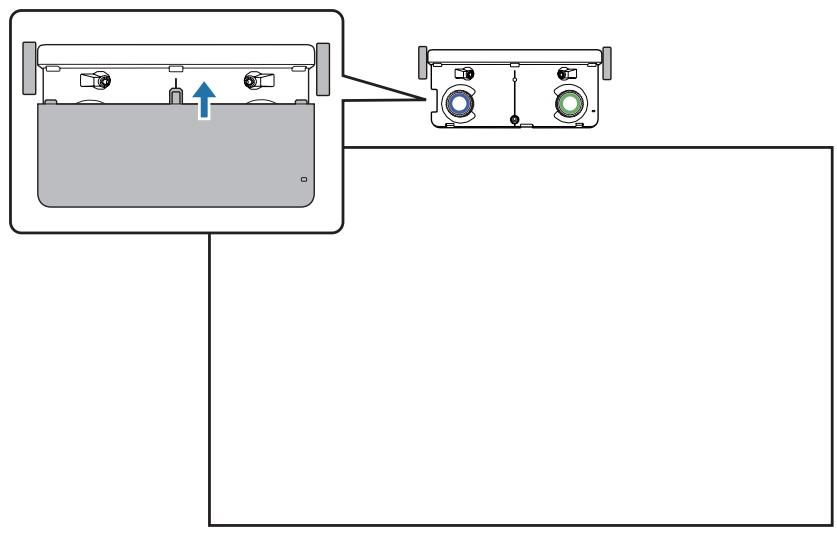

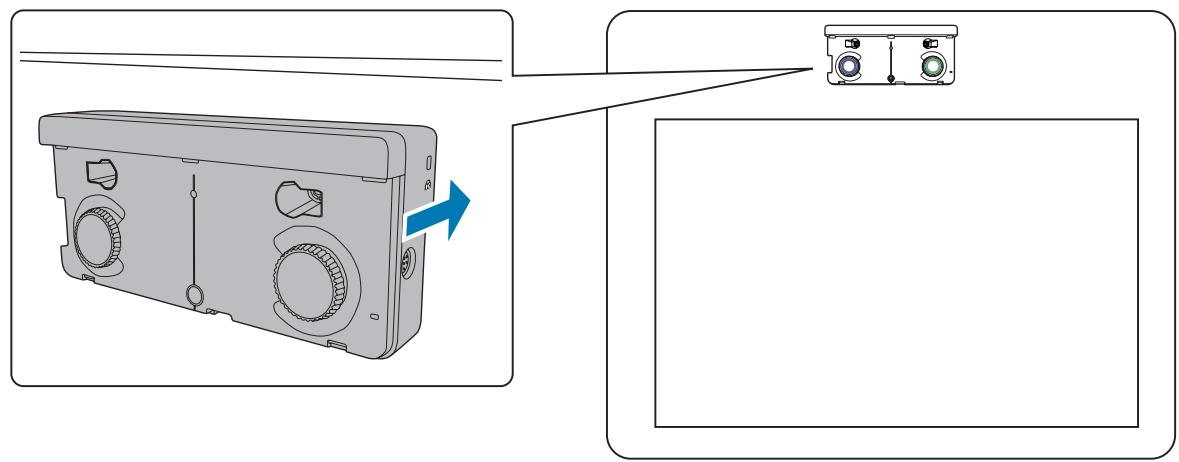

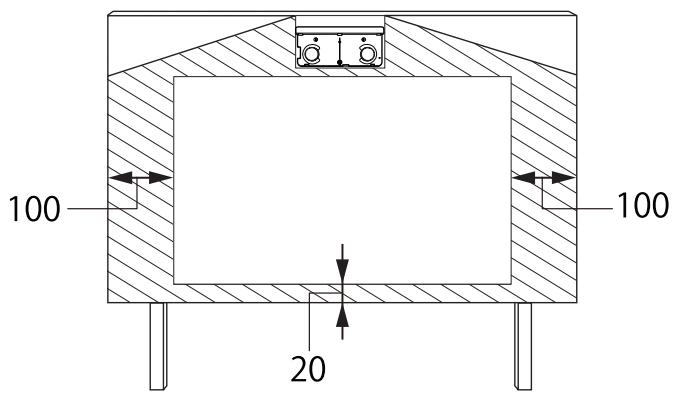

Ubicación de instalación de la Unidad táctil (solo EB-1430Wi)

• Cuando utilice la Unidad táctil, instale el proyector utilizando uno de los métodos siguientes. La Unidad táctil no se puede usar si se usa otro método de instalación.

Monte el proyector en una pared o cuélguelo del techo y proyecte las imágenes desde delante de la pantalla. - Instálelo verticalmente sobre una mesa y proyecte desde delante de la mesa. (Cuando lo instale verticalmente sobre una mesa, necesitará el accesorio opcional Interactive Table Mount (ELPMB29).)

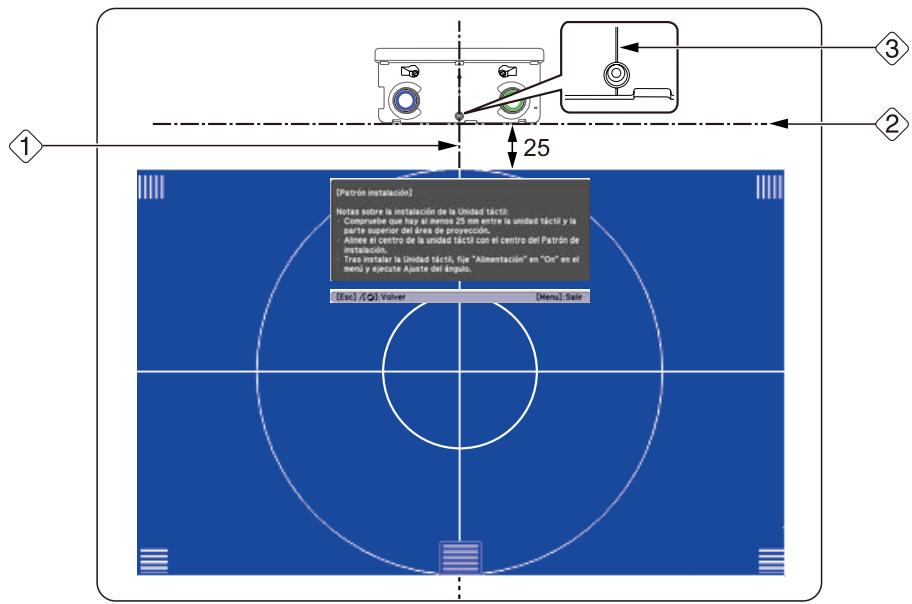

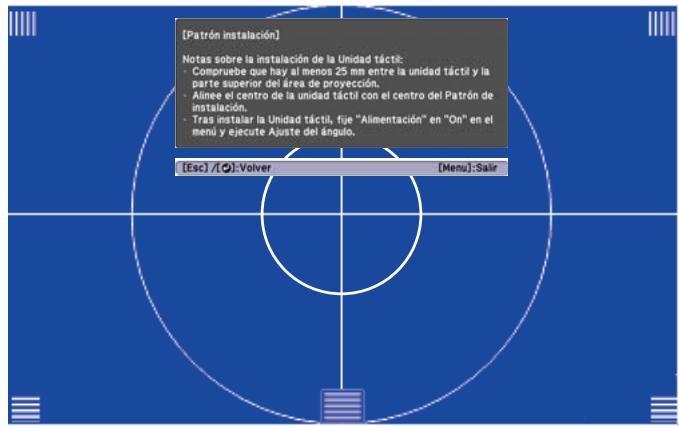

• Antes de instalar la Unidad táctil, asegúrese de que la ubicación de instalación cumple las siguientes condiciones.

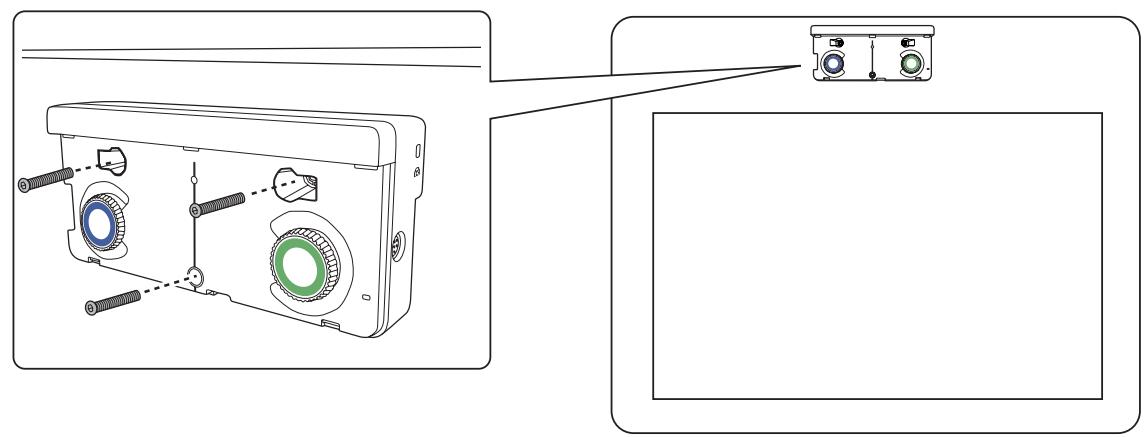

• La Unidad táctil se puede fijar con imanes o tornillos.

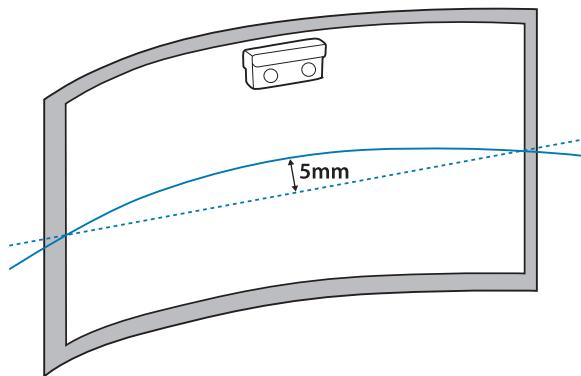

• Una superficie plana, lisa, no combada y nivelada en la superficie de la pantalla de más de 5 mm.

• Cuando realice la instalación en una pizarra, instale la Unidad táctil bajo el marco de la misma.

Posición de instalación correcta	Posición de instalación incorrecta

• Cuando instale la Unidad táctil, asegúrese de que no haya obstáculos (como por ejemplo, cables) ni elementos que sobresalgan (como por ejemplo, repisas de pizarra, soportes o marcos gruesos) en las áreas sombreadas que se indican en la siguiente figura. En caso contrario, la Unidad táctil no funciona correctamente.

[Unidad: mm]

Utilizar el producto de forma segura

Instrucciones de seguridad 1

Indicaciones de seguridad 1

Explicación de los símbolos 1

Precauciones de seguridad para la instalación . . . 1

Notas acerca de la manipulación de la unidad táctil (solo EB-1430Wi) 3

Acerca de esta guía de instalación 4

Elegir una ubicación de instalación . . . . 5

Ubicación de instalación del proyector 5

Ubicación de instalación del Control Pad 5

Ubicación de instalación de la unidad táctil (solo EB-1430Wi) 5

Guía de instalación

Flujo de trabajo de instalación 9

Contenidos del paquete 10

Placa de fijación 10

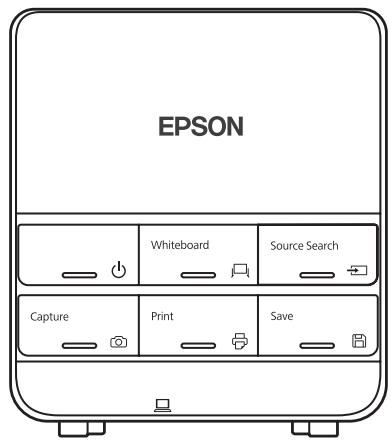

Control Pad 11

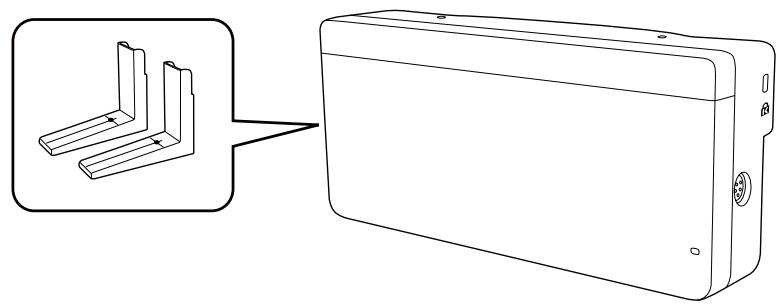

Unidad táctil (solo EB-1430Wi) 11

Especificaciones 12

Placa de fijación 12

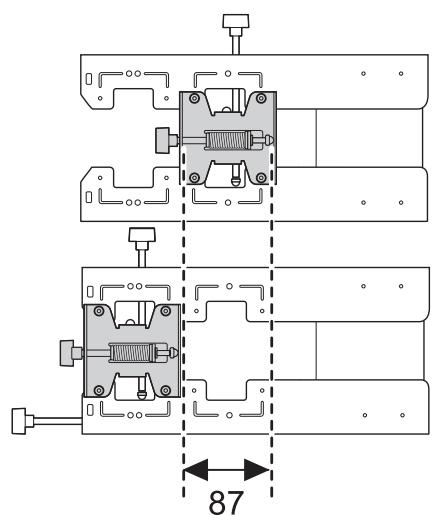

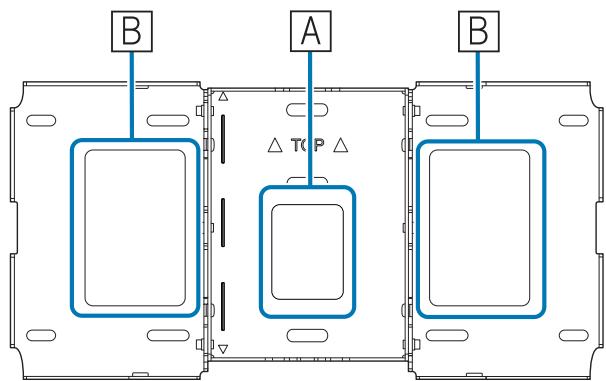

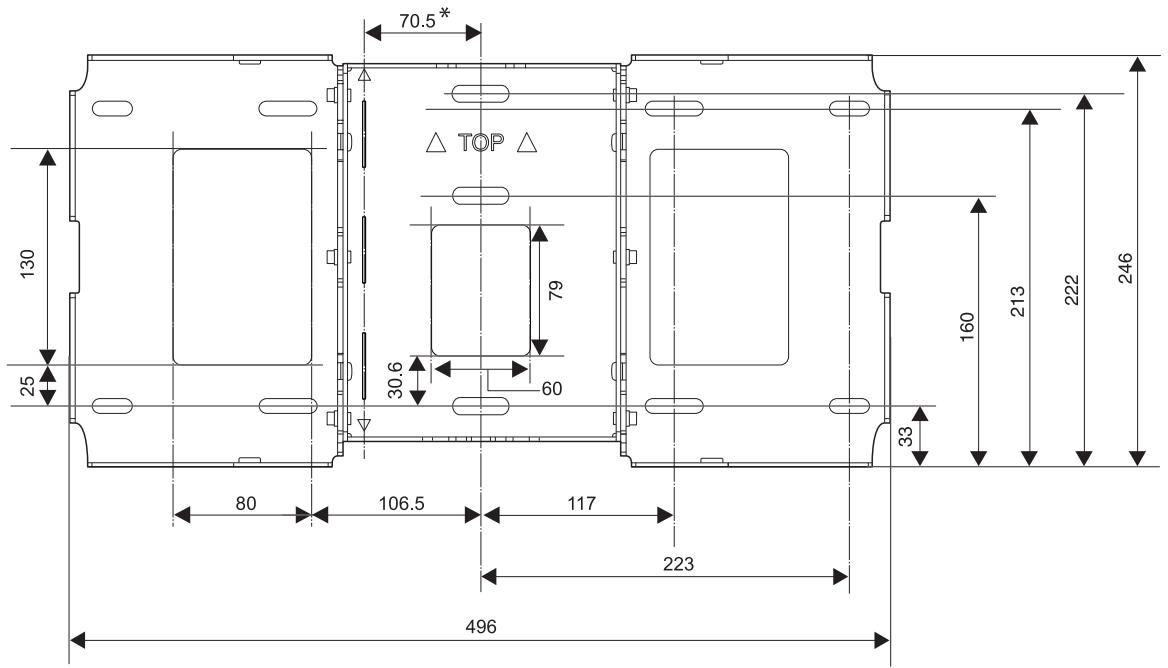

Placa de la pared 12

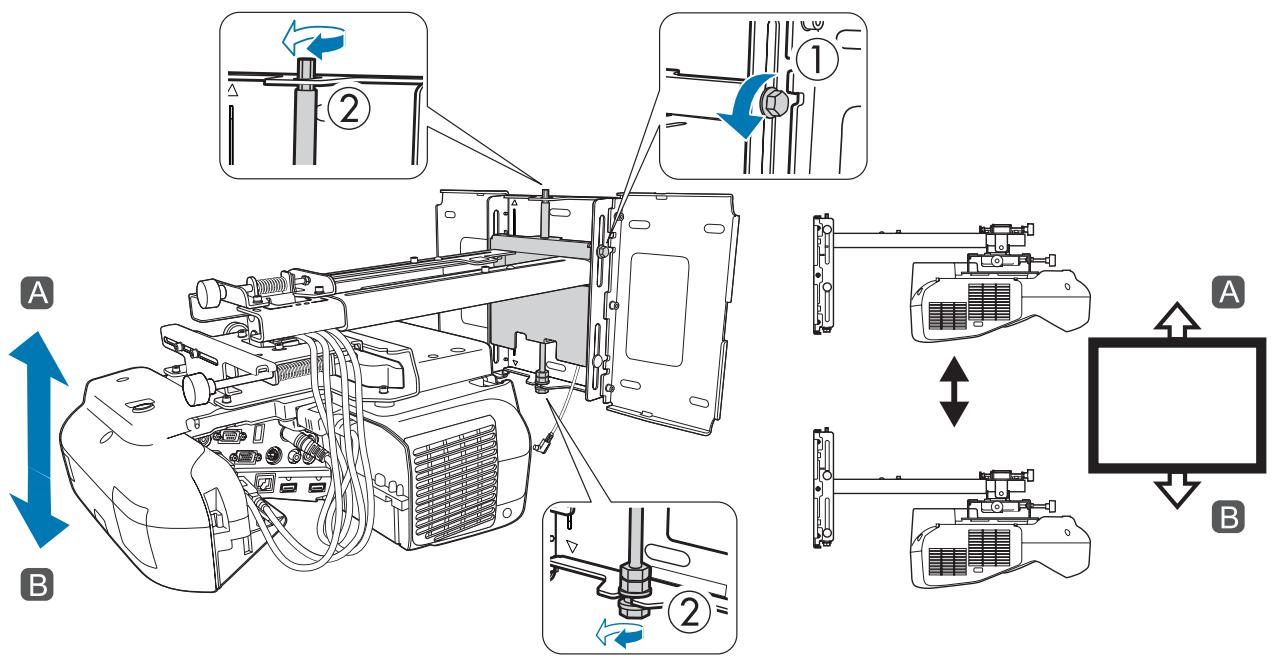

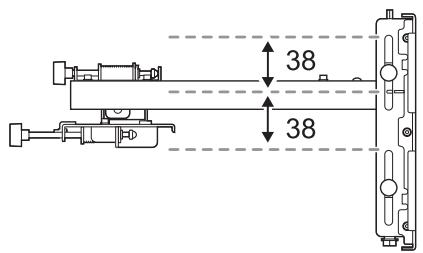

Intervalo de ajuste de deslizamiento vertical 13

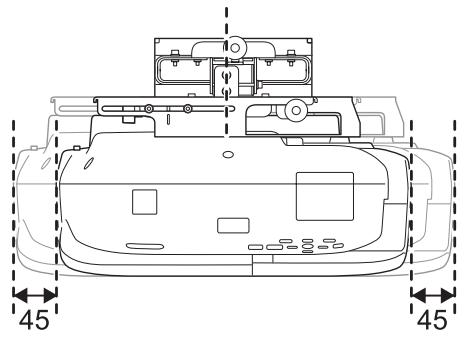

Intervalo de ajuste de deslizamiento horizontal 13

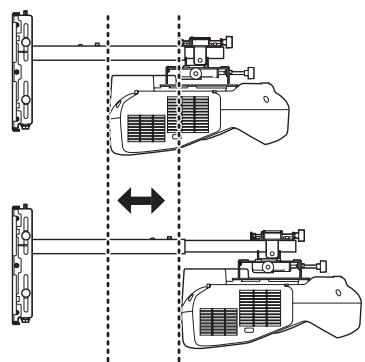

Márgenes de ajuste de deslizamiento hacia adelante/atrás 14

Control Pad 14

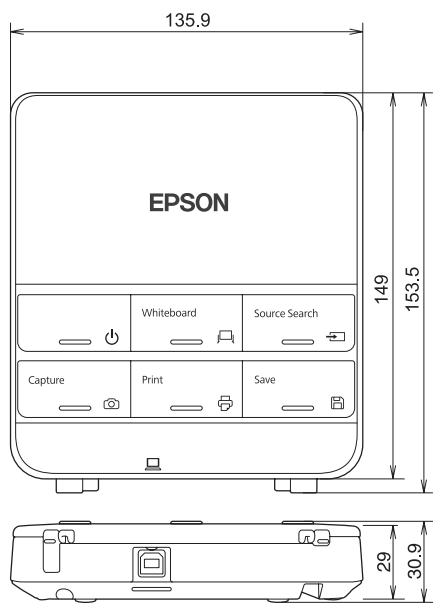

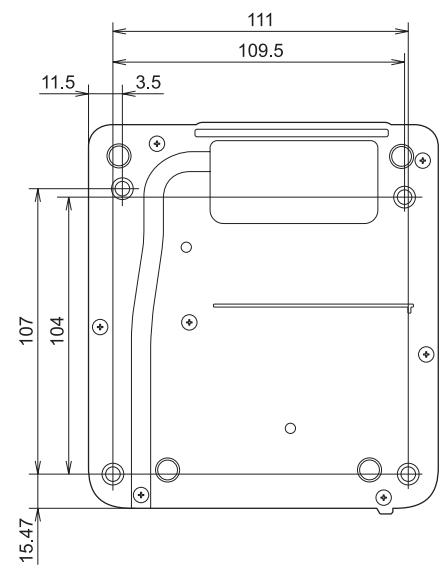

Control Pad (dimensiones externas y peso) 14

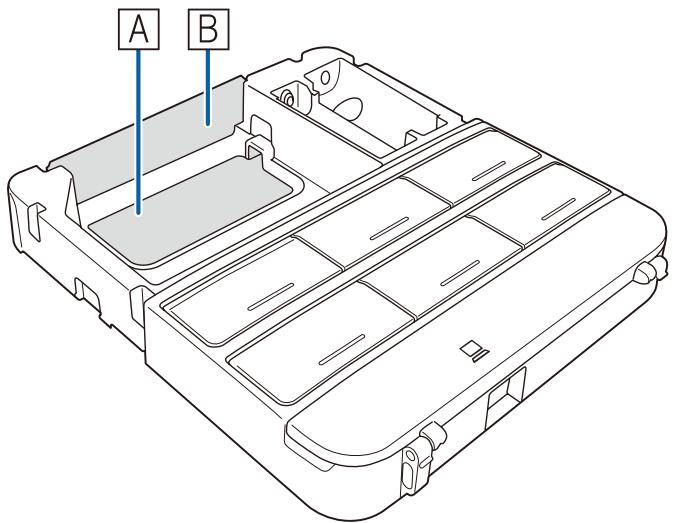

Orificios para colocar los cables 15

Unidad táctil (solo EB-1430Wi) 15

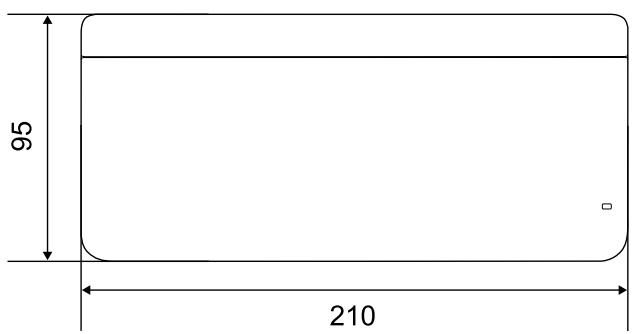

Unidad táctil (dimensiones externas y peso) 15

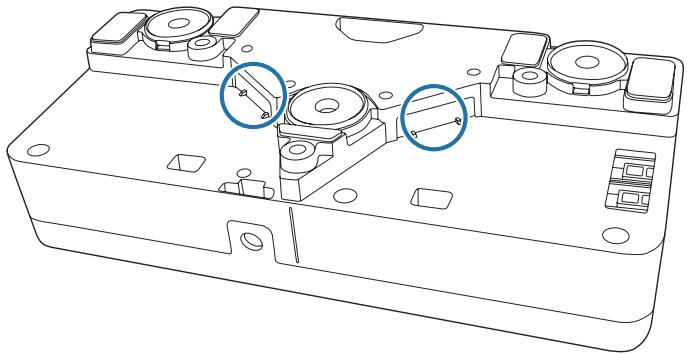

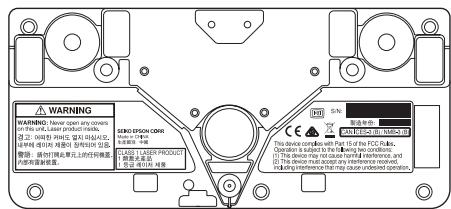

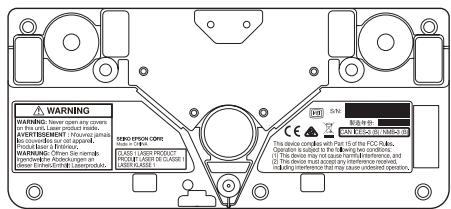

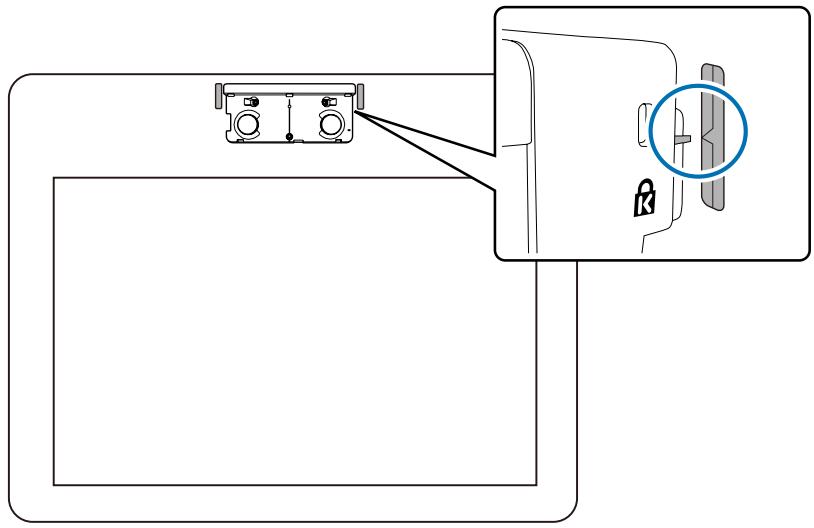

Etiquetas colocadas 16 Puerto de emisión láser 16

Tabla de distancias de proyección 17

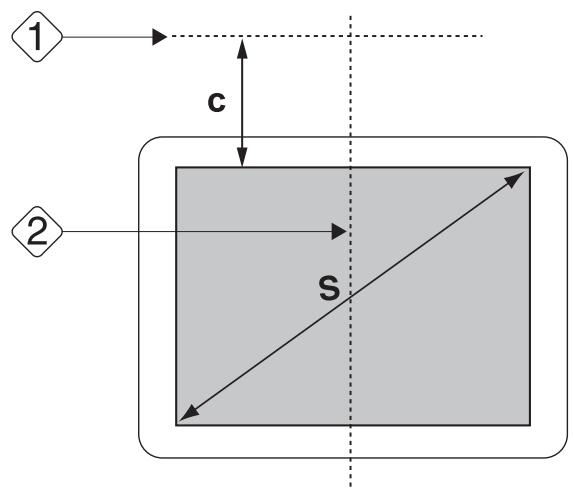

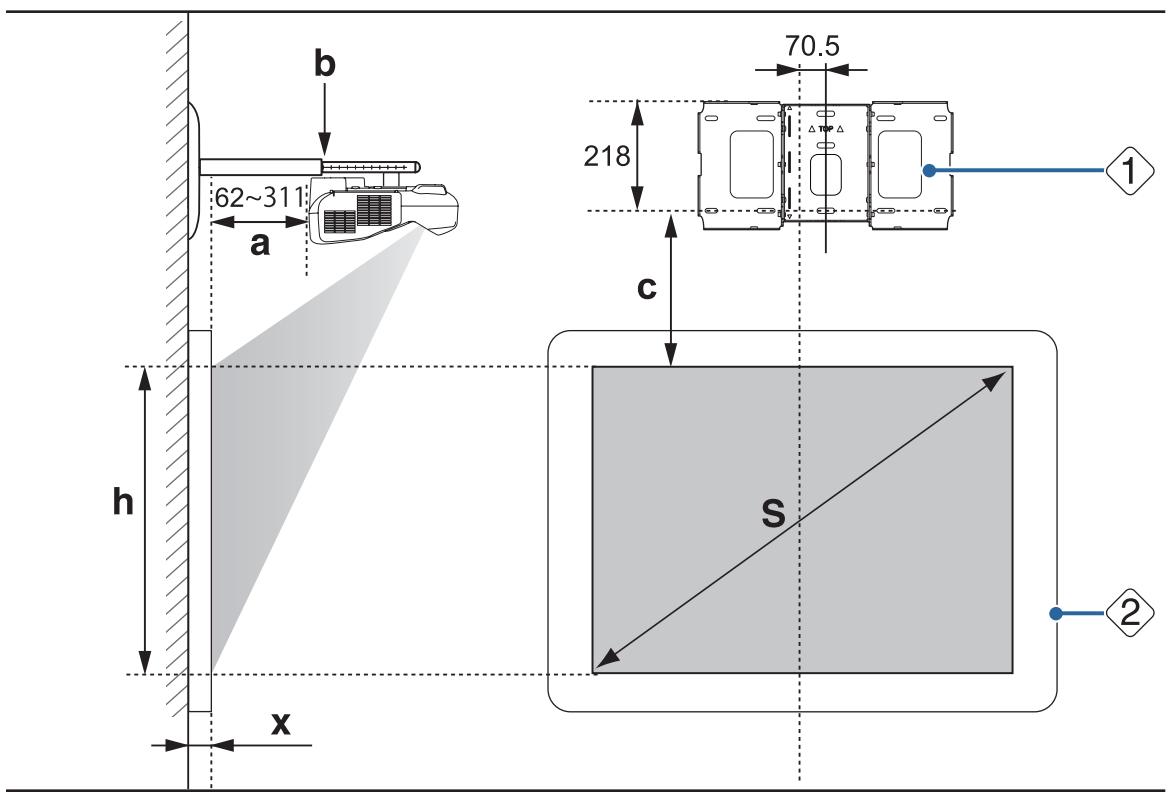

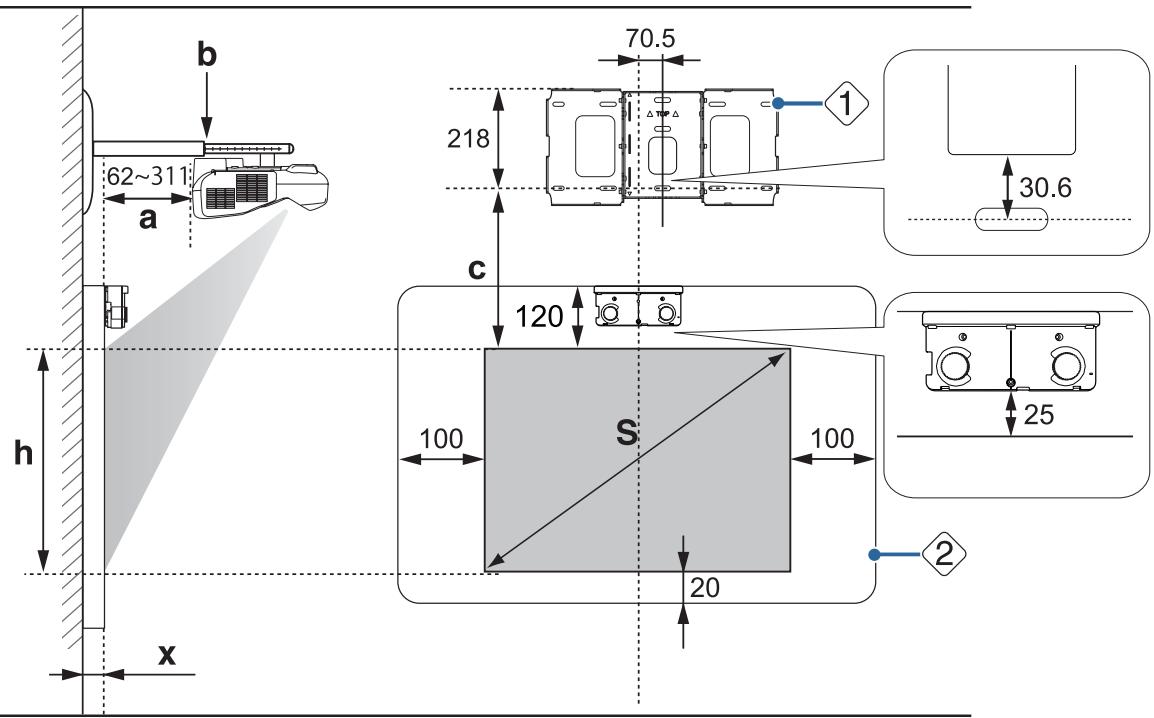

Cifras de dimensiones de instalación 17

Al instalar la Unidad táctil (solo EB-1430Wi) 18

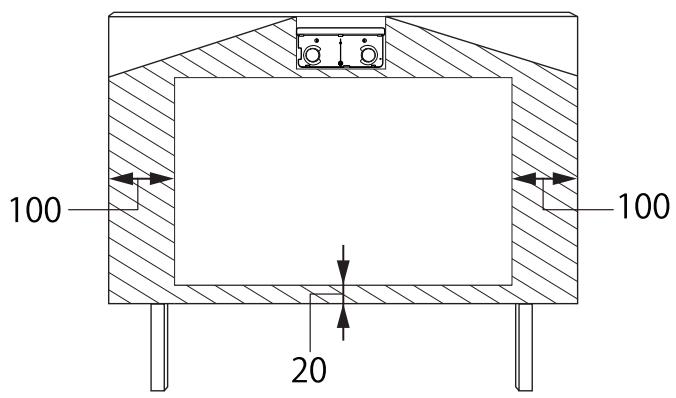

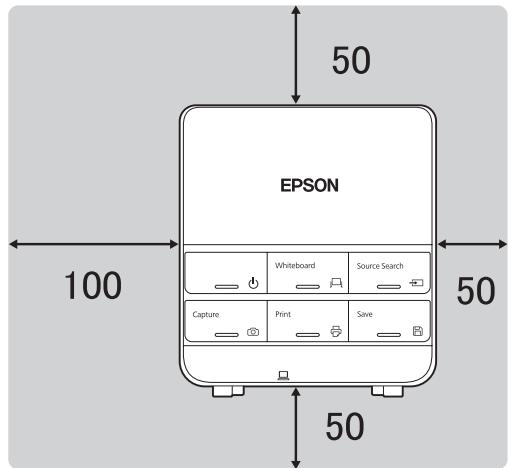

Al instalar el Control Pad 19

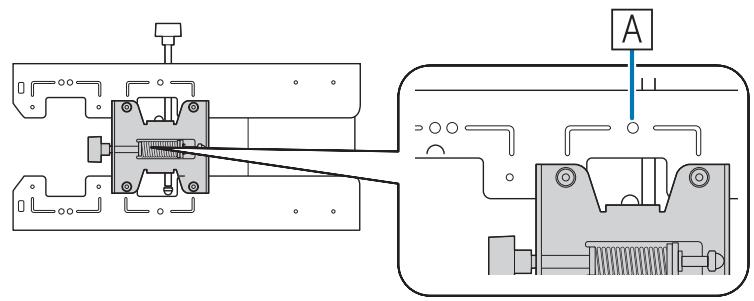

Cuando la imagen proyectada sea más pequeña que 75 pulgadas 20

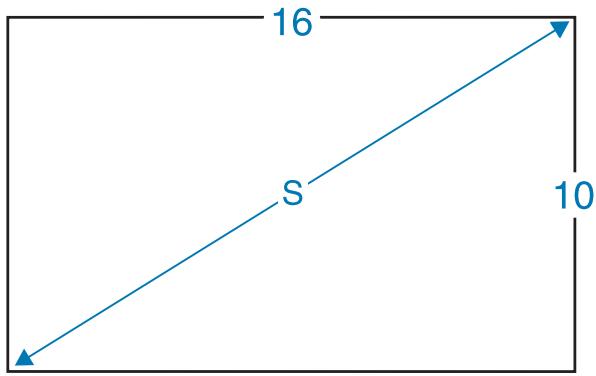

Imagen proyectada de 16:10 21

Imagen proyectada de 16:9 21

Imagen proyectada de 4:3 22

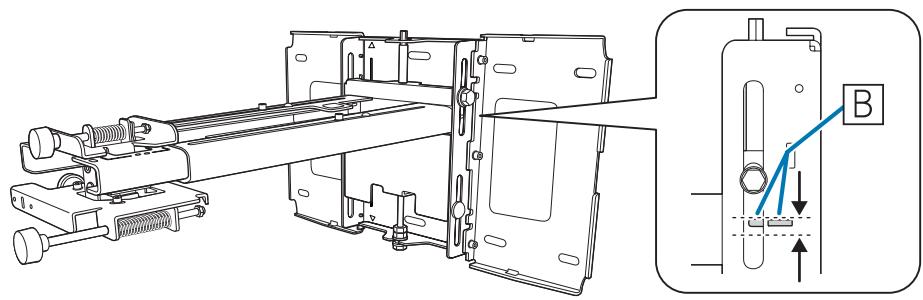

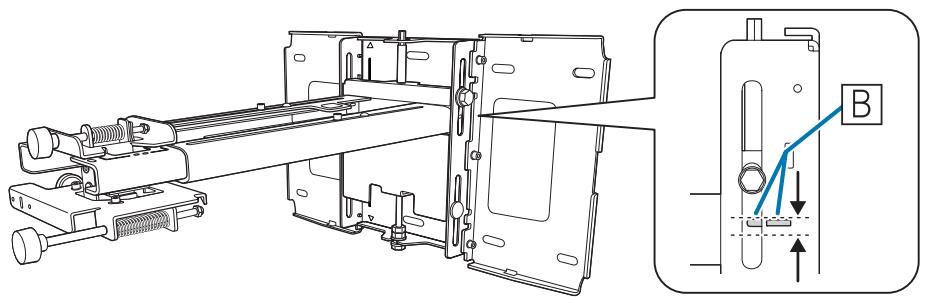

Cuando la imagen proyectada sea más grande que 75 pulgadas 23

Imagen proyectada de 16:10 24

Imagen proyectada de 16:9 25

Imagen proyectada de 4:3 25

Instalar la placa de fijación 27

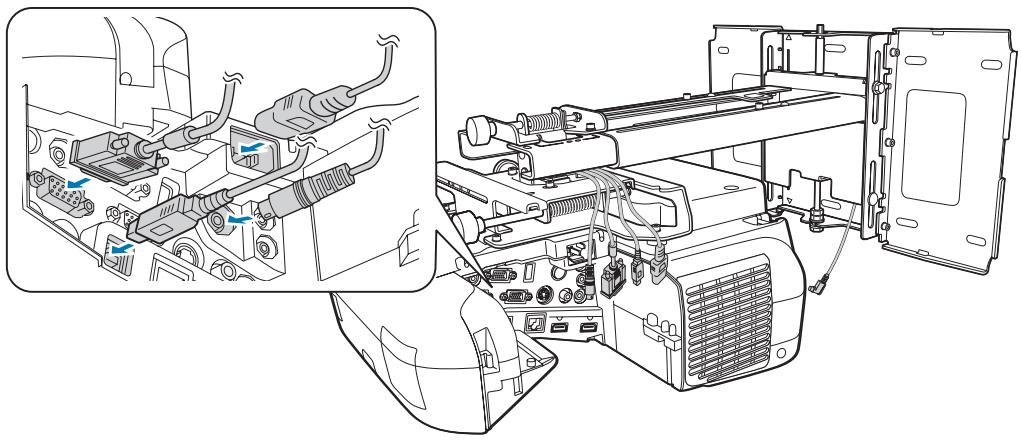

Dispositivos de conexión 27

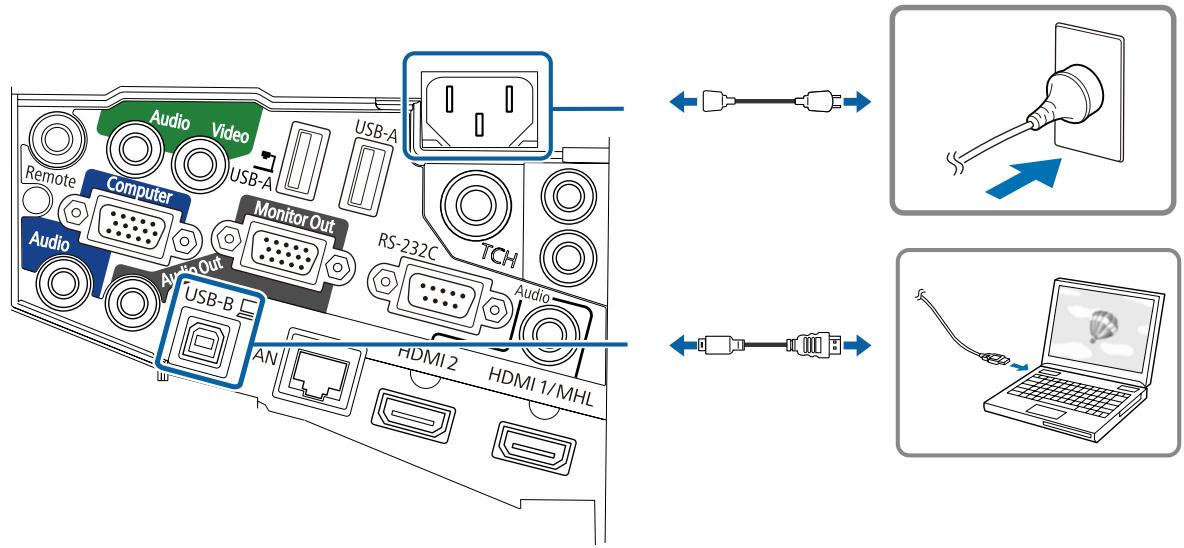

Cables necesarios 27

Procedimiento de instalación 30

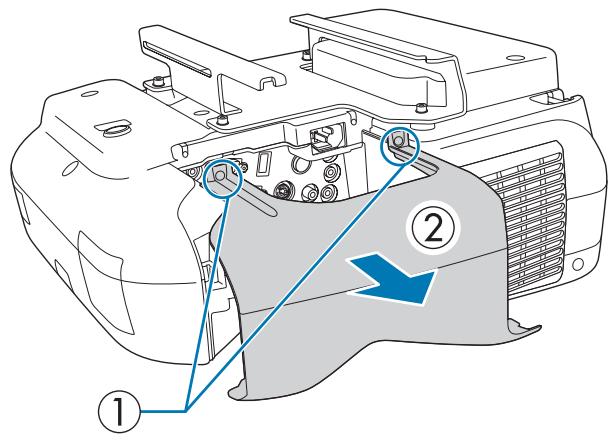

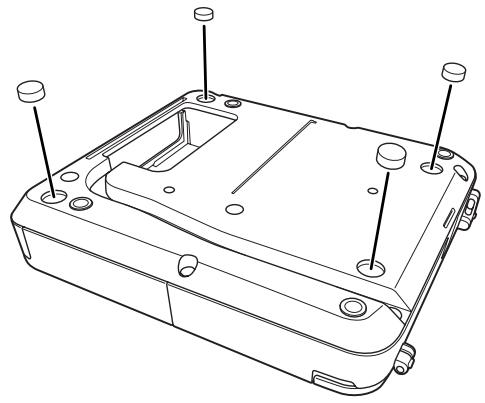

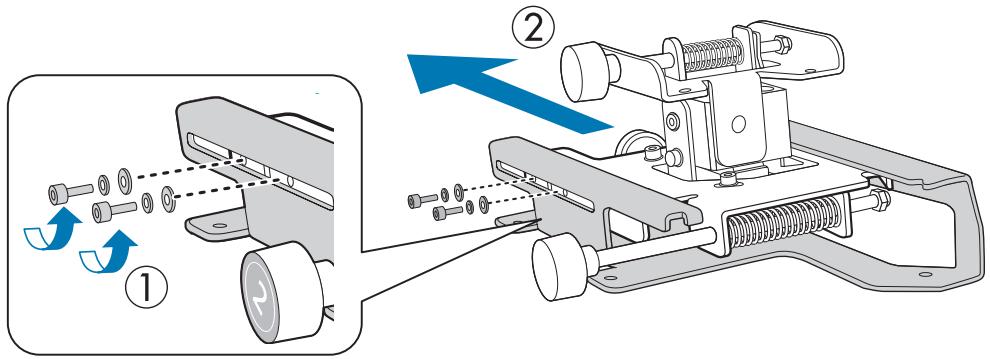

Desmontar las piezas 30

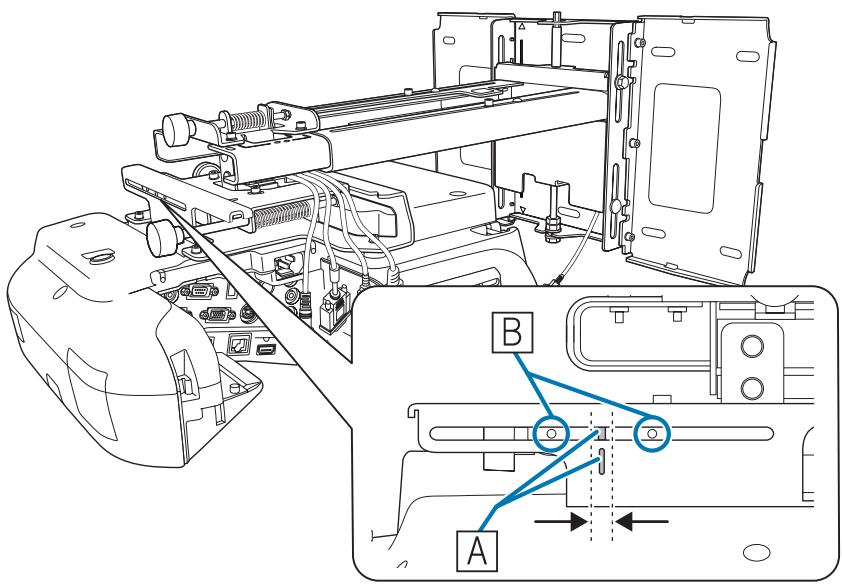

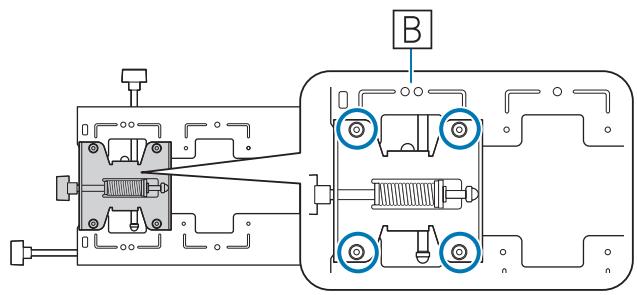

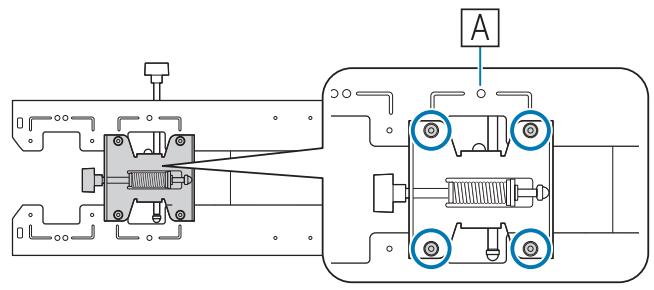

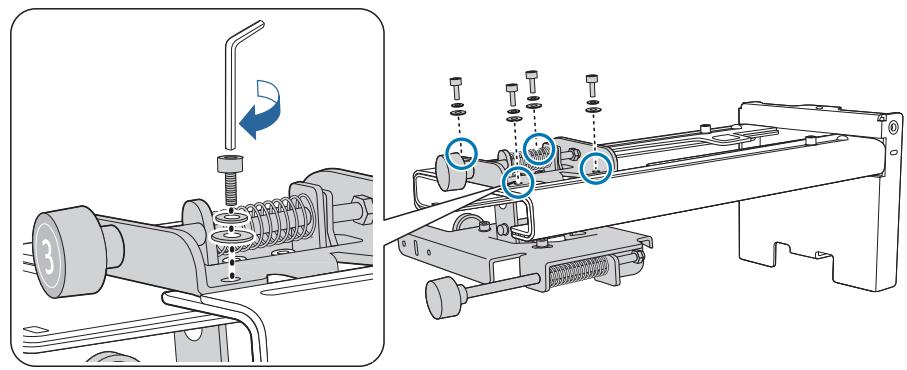

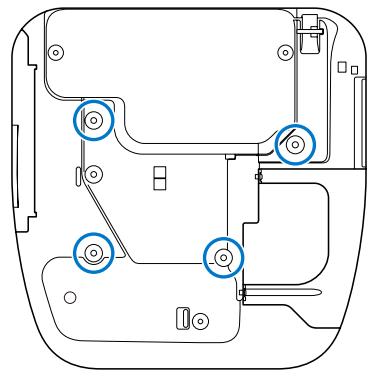

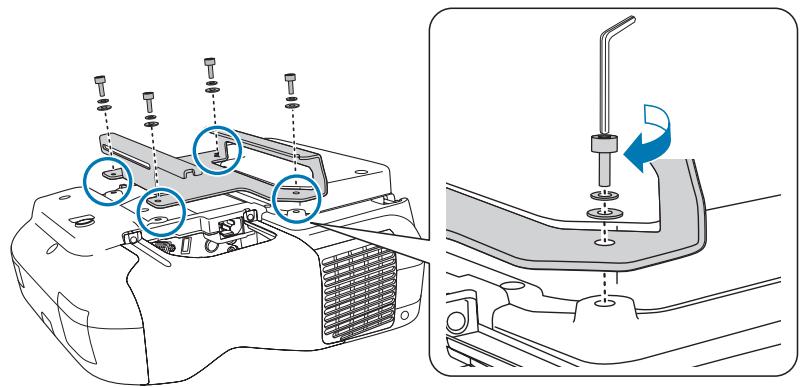

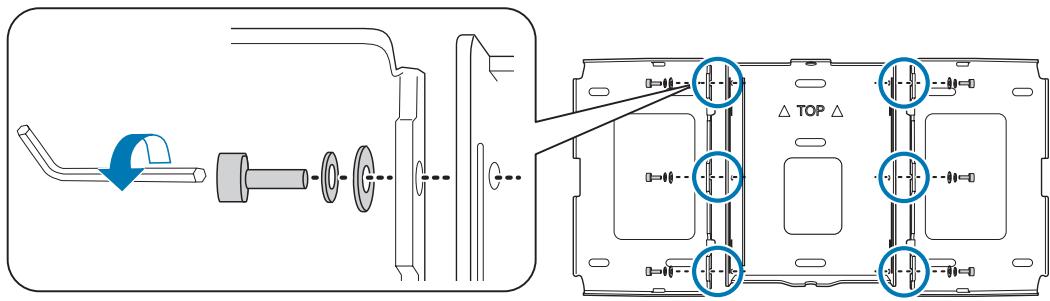

Montar las piezas 30

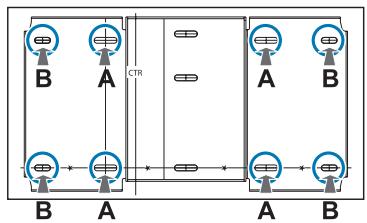

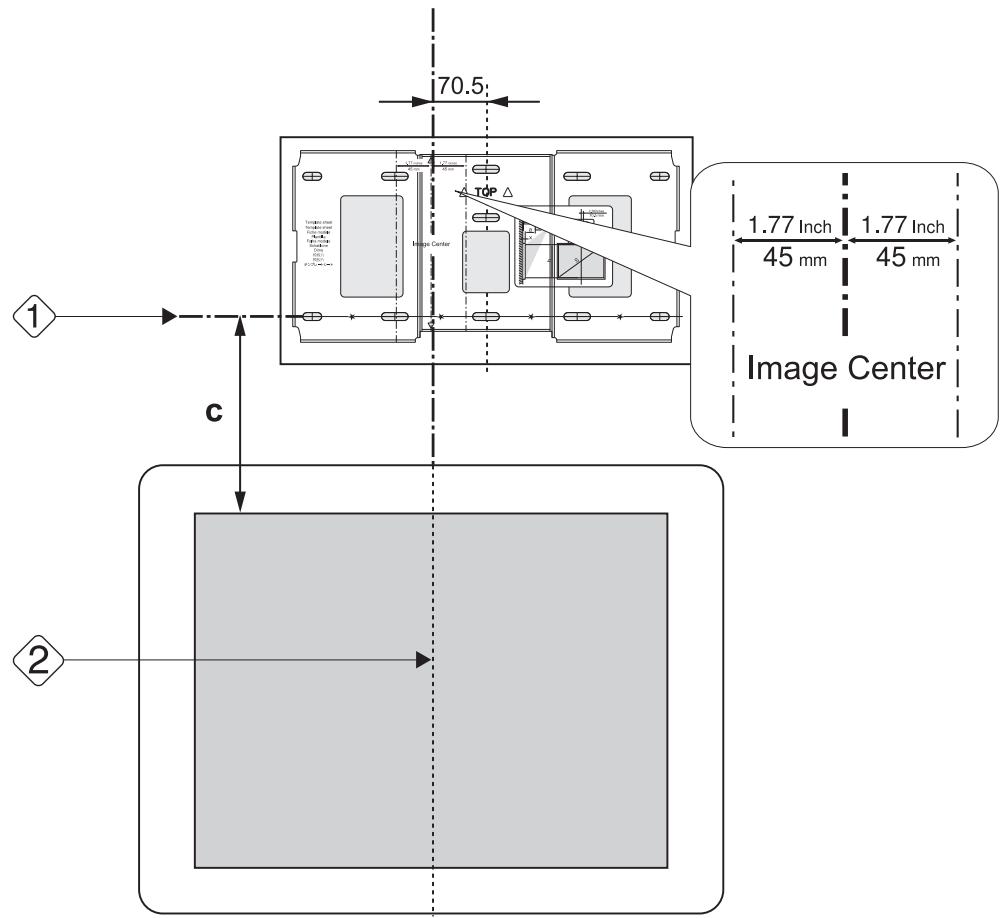

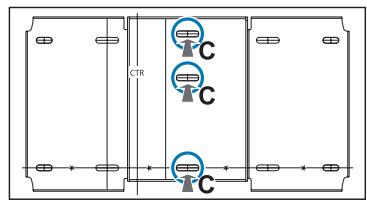

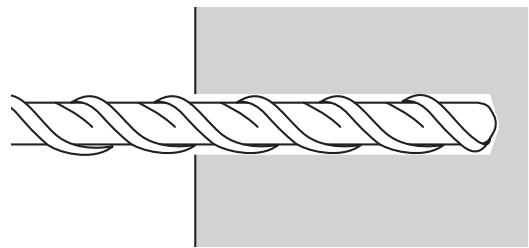

Instale la placa de la pared en la pared. 32

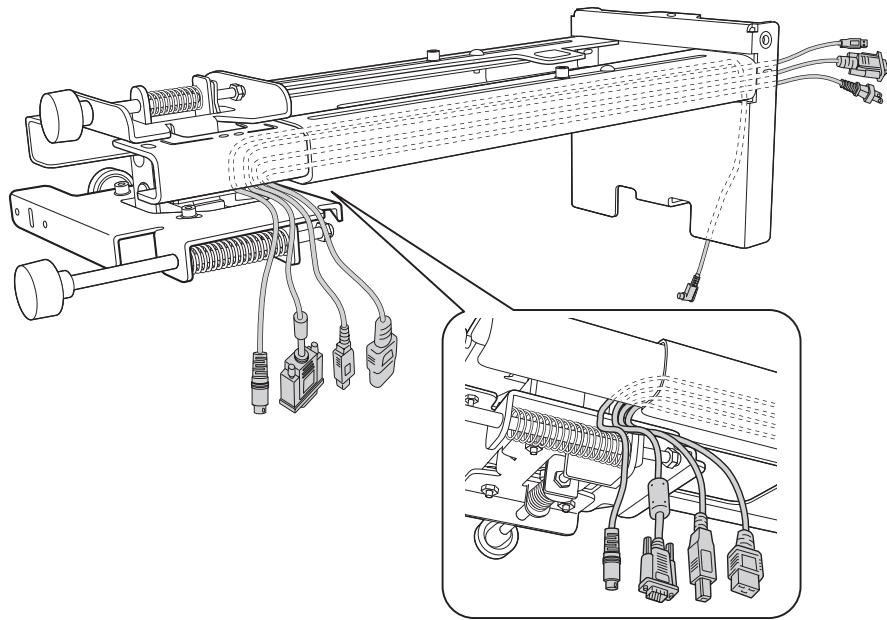

Determine la distancia de proyección y, a continuación, pase los cables a través de la placa de fijación 34

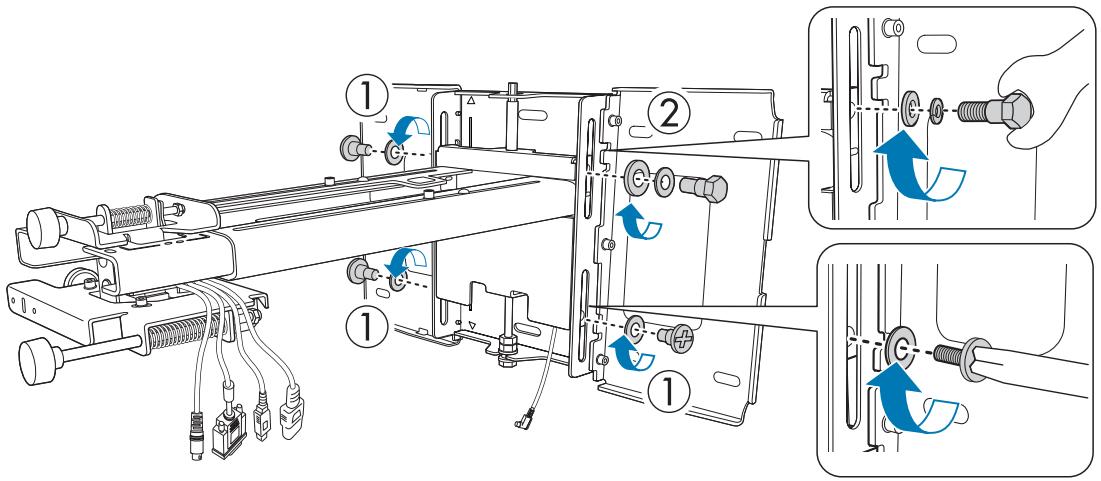

Acoplar la placa de fijación a la placa de pared 36

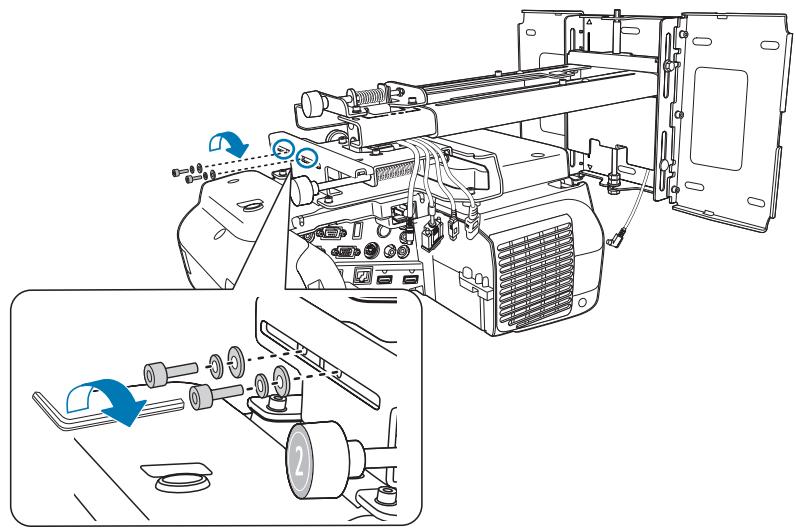

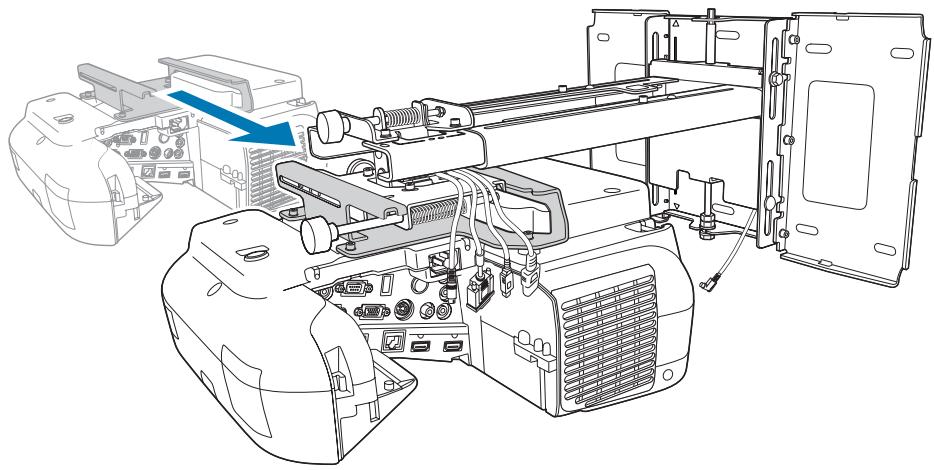

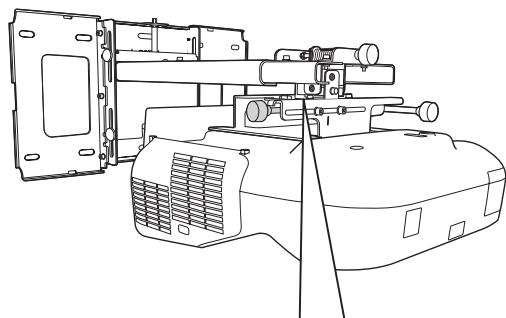

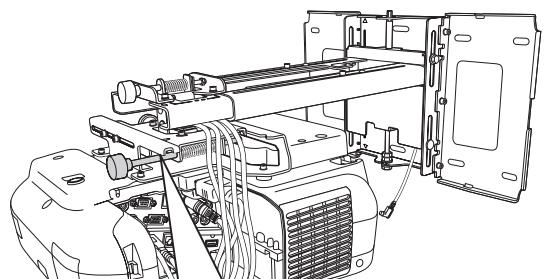

Fijar el proyector a la placa de fijación 38

Ajustar la imagen proyectada 40

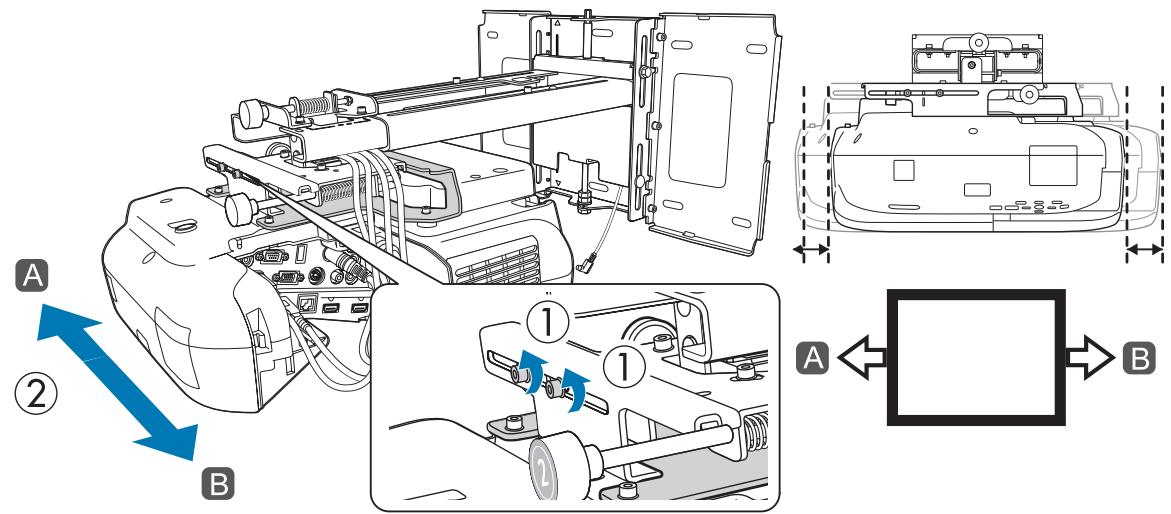

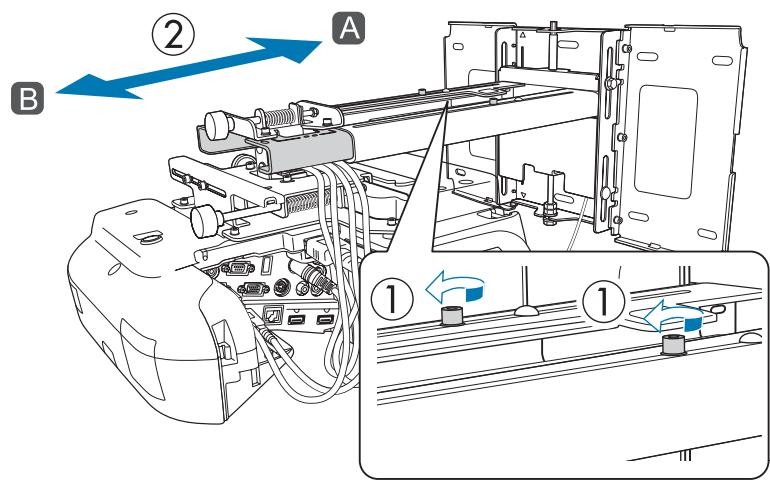

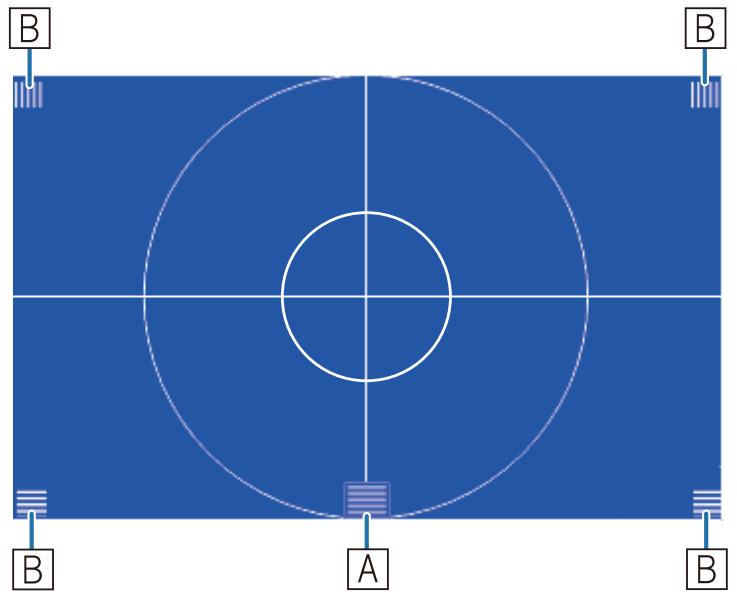

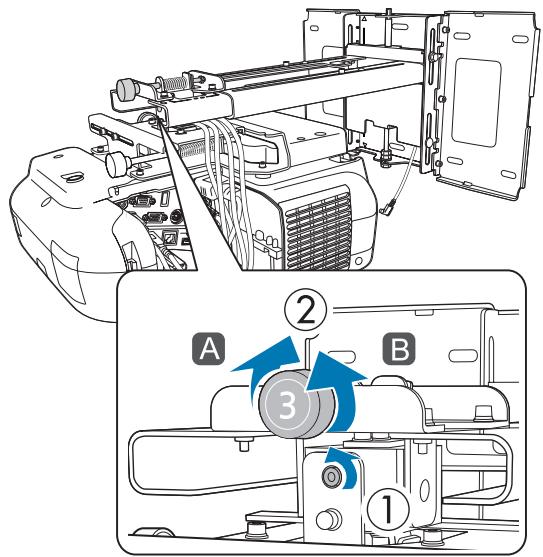

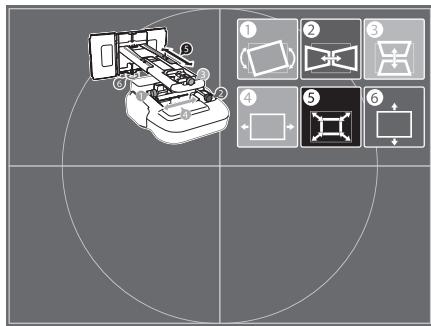

Ajustar la posición de proyección 40

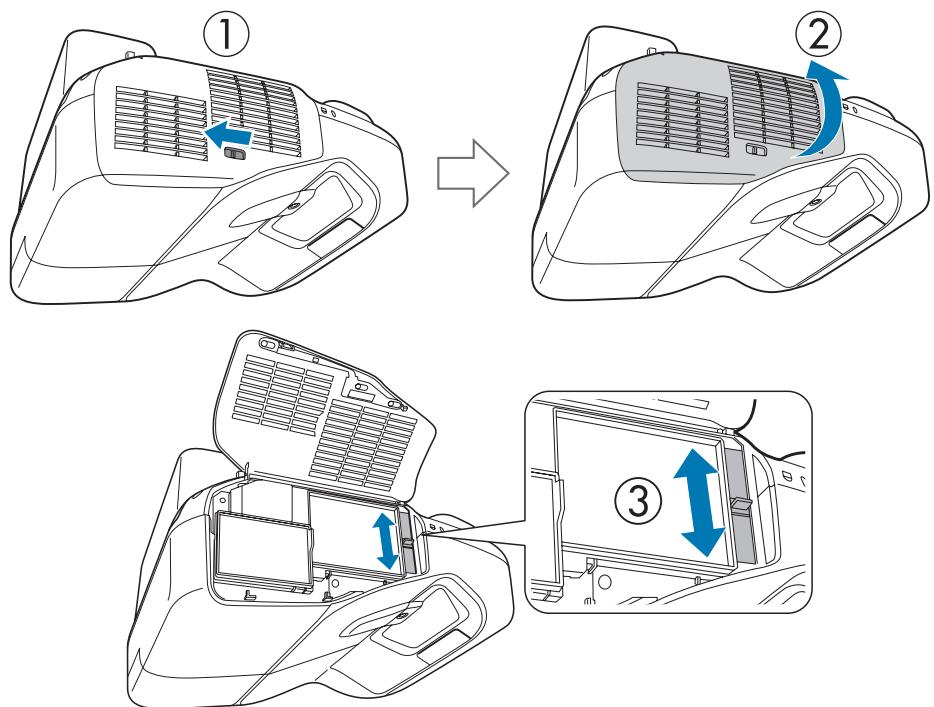

Ajustar el enfoque de forma precisa 46

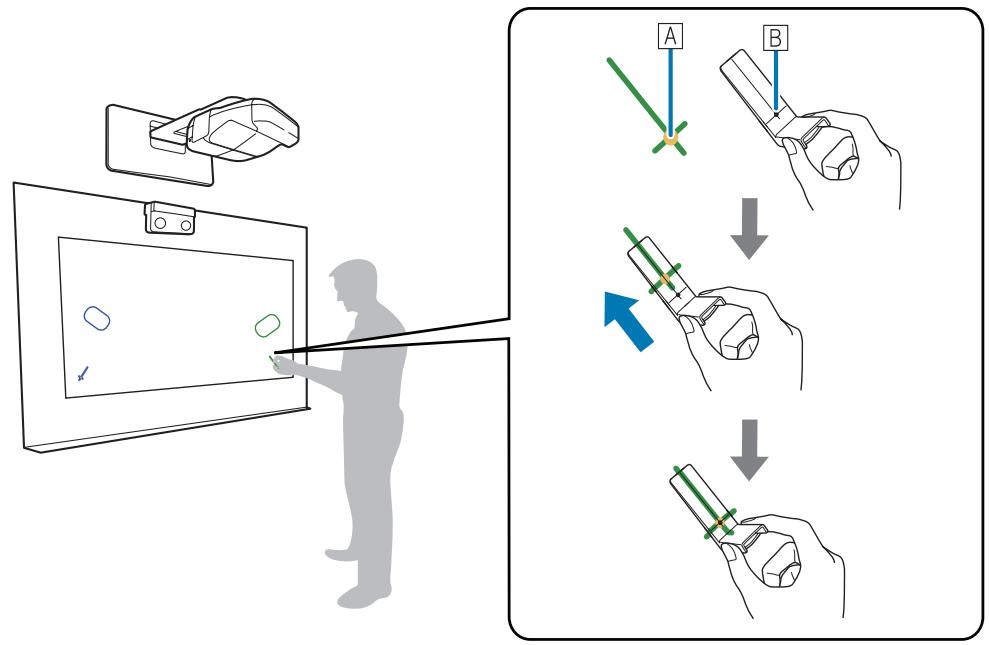

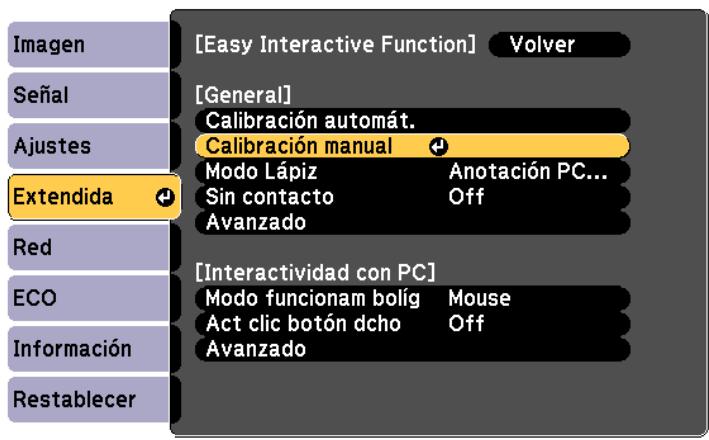

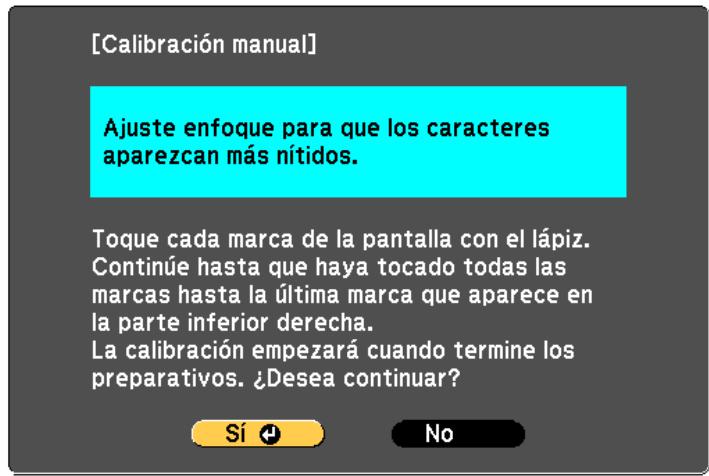

Calibrar el lópez 47

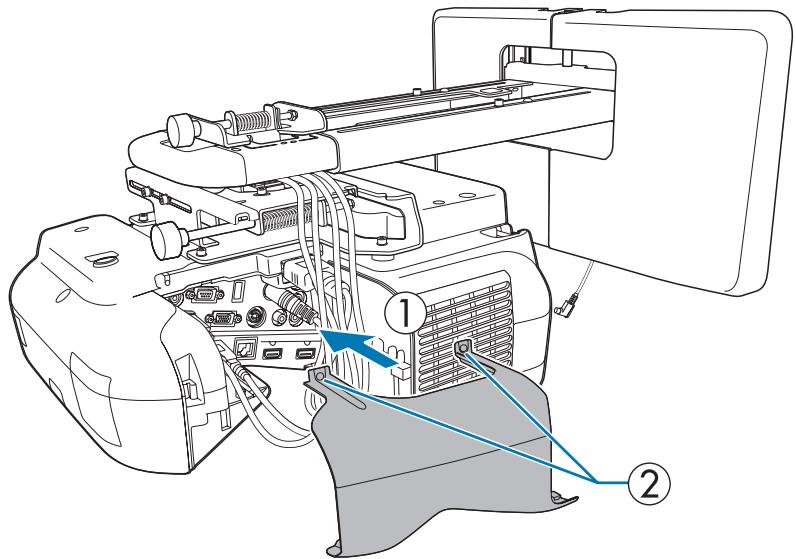

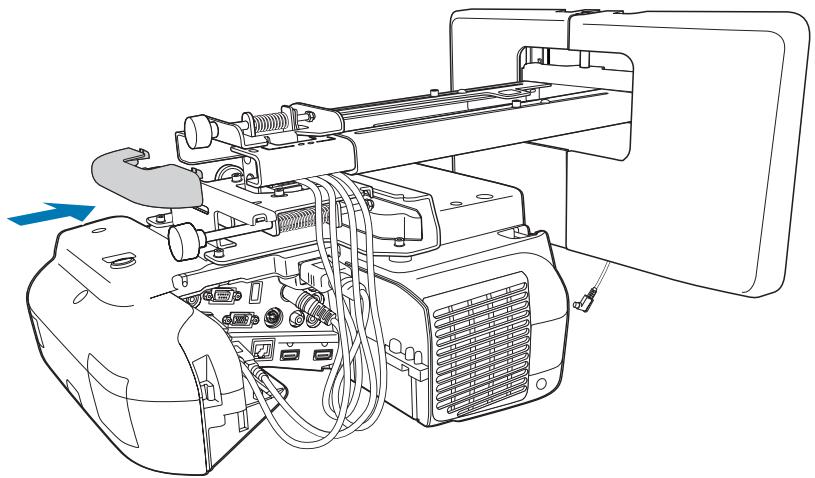

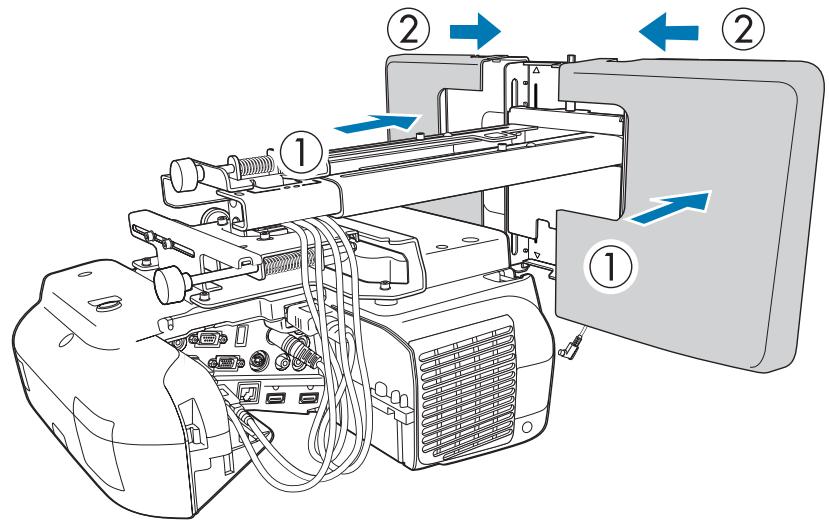

Acople de las cubiertas 51

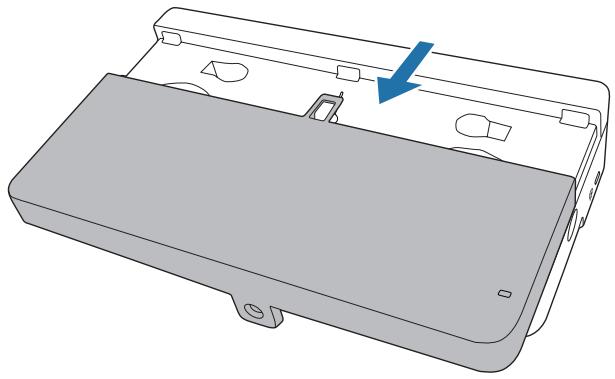

Instalar el Control Pad 53

Procedimiento de instalación 53

Instalar la unidad táctil (solo EB-1430Wi) 56

Procedimiento de instalación 56

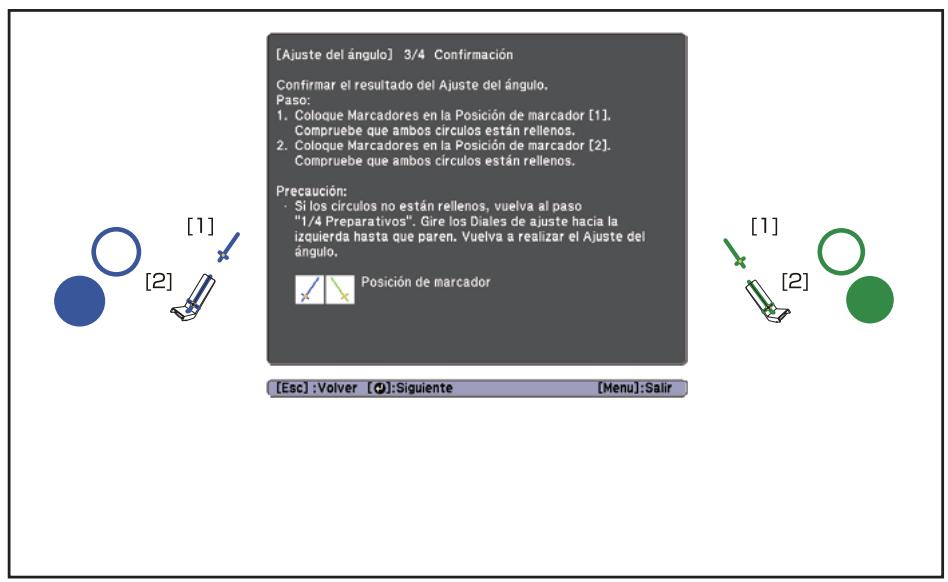

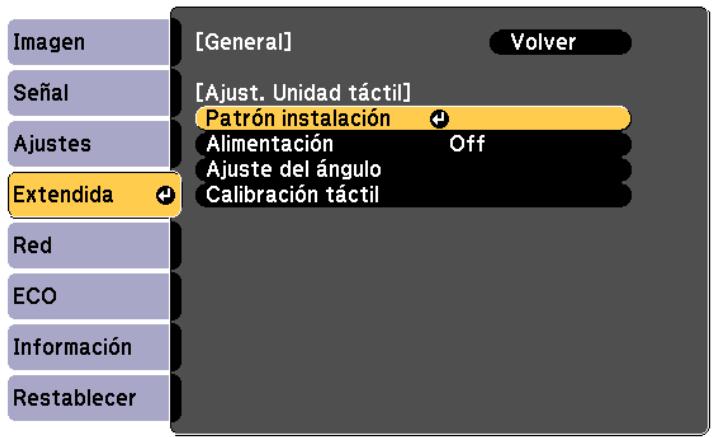

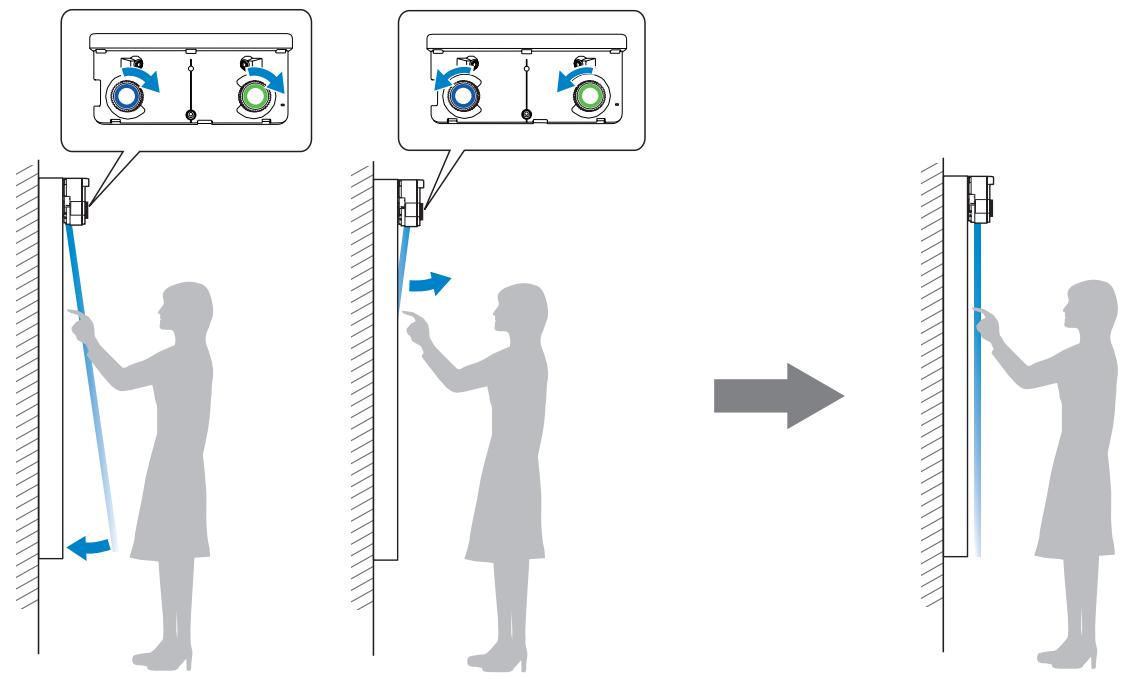

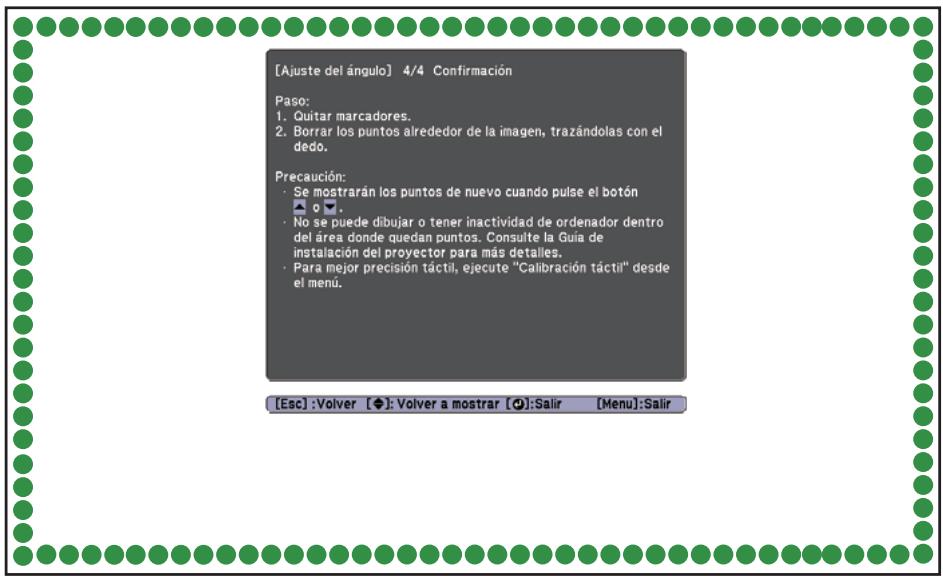

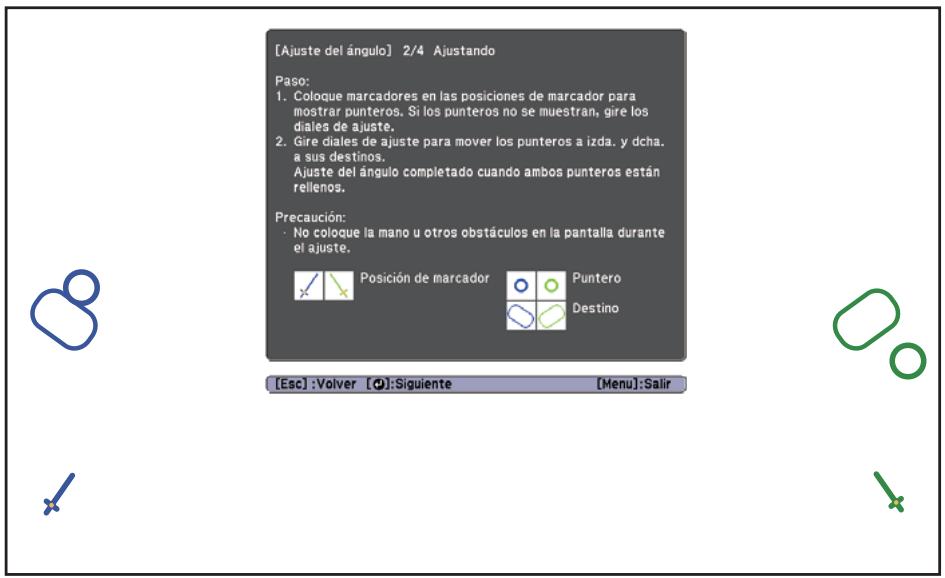

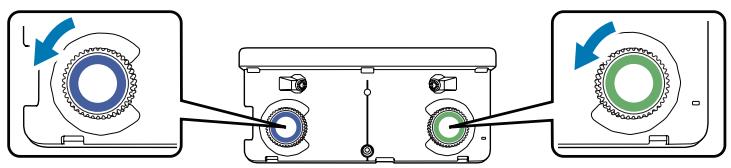

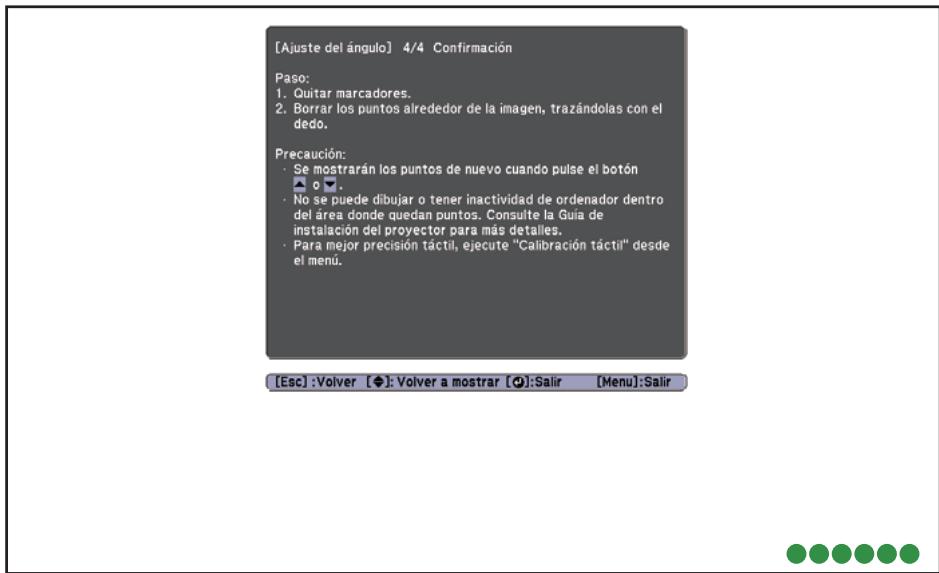

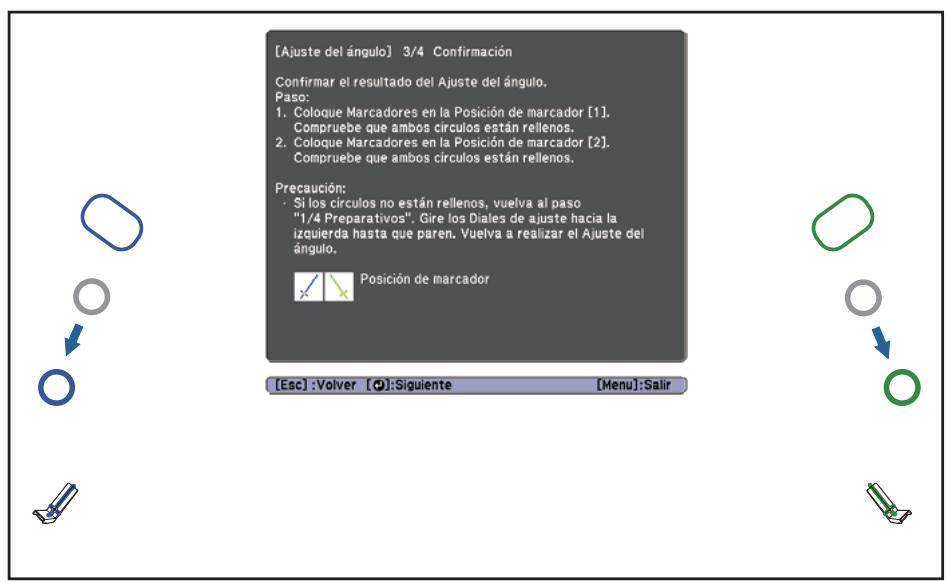

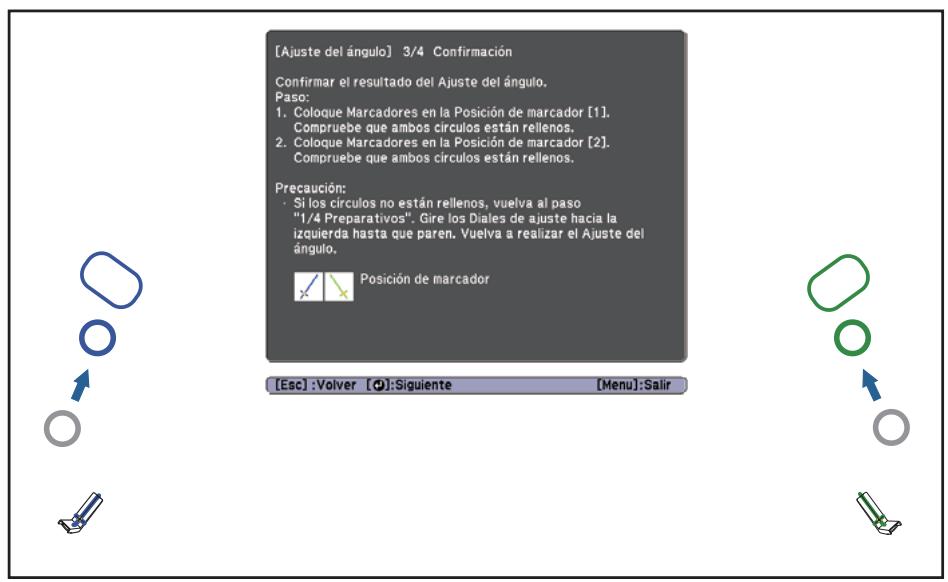

Ajuste del ángulo 60

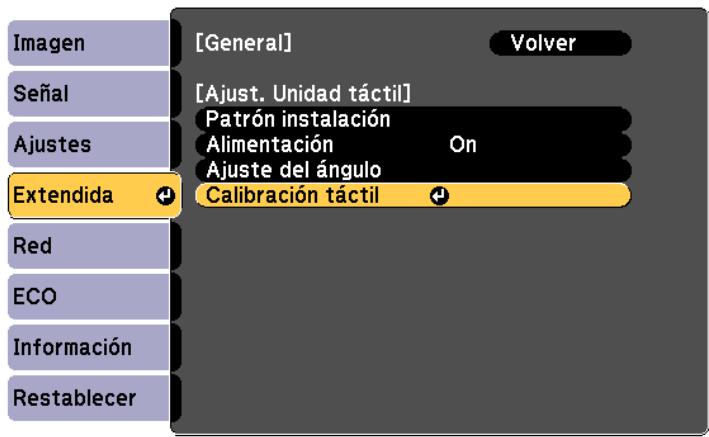

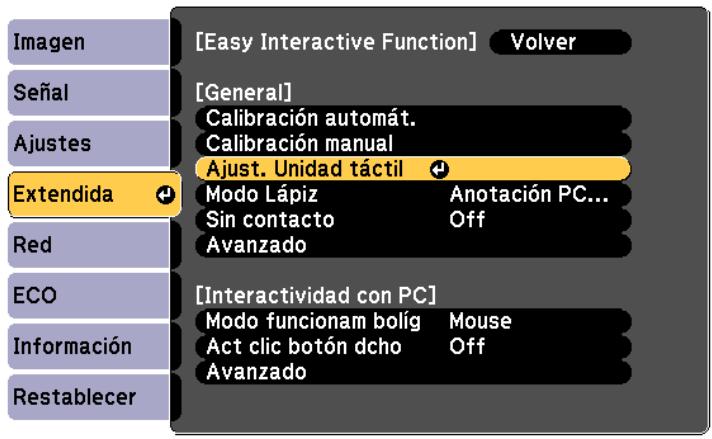

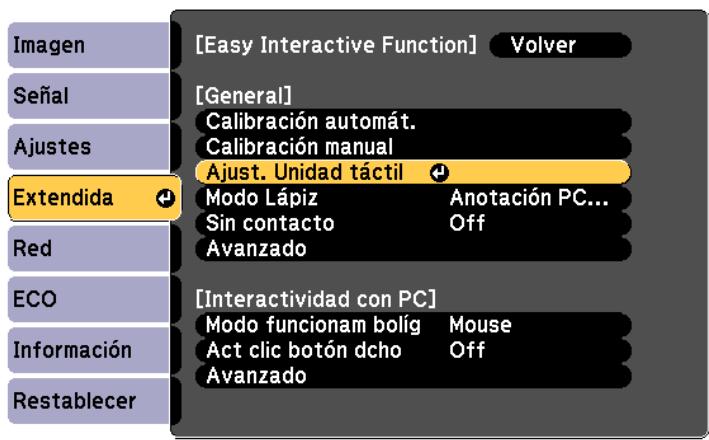

Calibración táctil 71

Apéndice

Función de configuración por lotes 75

Guardar la configuración en la unidad flash USB 75

Reflejar la configuración guardada en otros proyectores 77

Cuando la configuración falla 78

Utilizar la función interactiva cuando hay varios proyectores instalados . . . . . 80

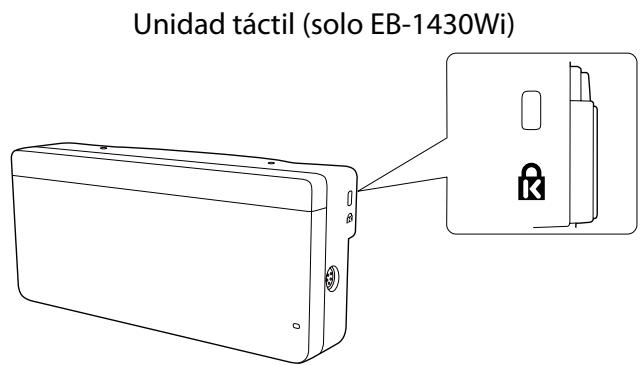

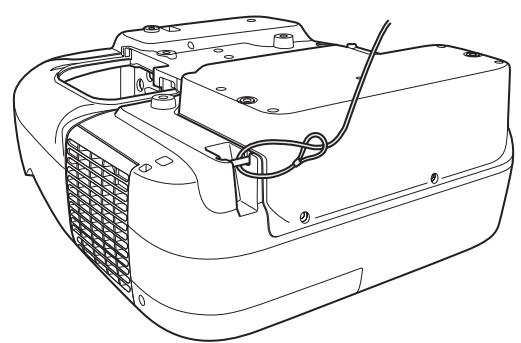

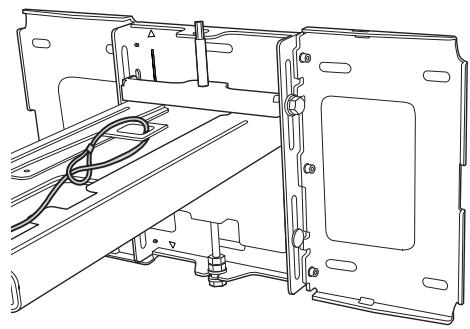

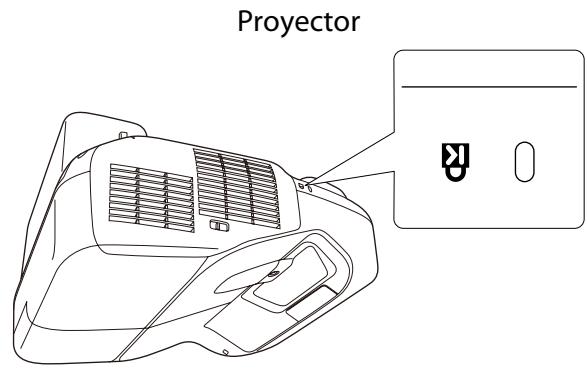

Acople del cable de seguridad 81

Aviso general 82

Flujo de trabajo de instalación

Siga los procedimientos que se indican a continuación para montar el proyector en una pared.

1 Instalar la placa de fijación y el proyector (p.27) 2 Ajustar la imagen proyectada (p.40) 3 Calibrar el lápiz interactivo (p.47) 4 Instalar el Control Pad (p.53)

Cuando instale la Unidad táctil, termine de instalar primero el proyector y, a continuación, siga los siguientes procedimientos (solo EB-1430Wi).

Instalar la Unidad táctil (p.56) 2 Ajustar el ángulo de emisión láser (p.60) 3 Realizar la calibración táctil (p.71)

Contenidos del paquete

Placa de fijación

Los siguientes elementos suministrados son necesarios para montar el proyector en una pared. Confirme que tiene todos los elementos antes de comenzar.

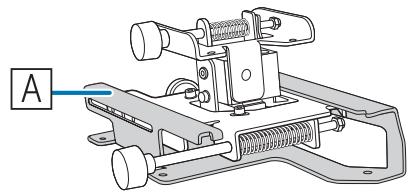

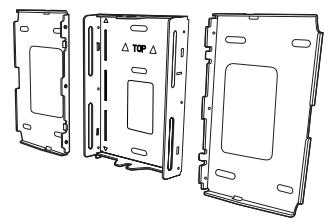

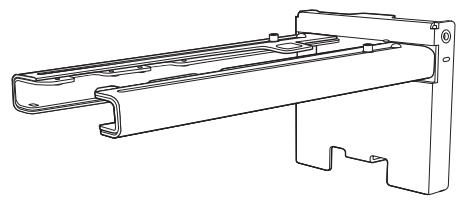

Placa de fijación

Eje hexagonal

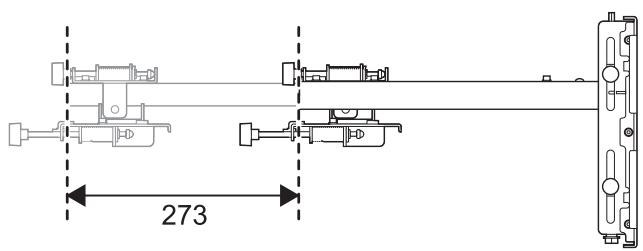

Placa de la pared

Unidad de ajuste de 3 ejes *La placa deslizante (A) se fija en el momento del envío. Plantilla para instalar la placa de la pared)

Cubierta de la placa de la pared

Tapa

Llave allen hexagonal (para M4)

Llave inglesa abierta 13 mm (para M8 y M6), 6 mm (para eje hexagonal)

Forma	Nombre	Canti-dad	Uso
	Tornillo de生涯allen M4 x 12 mm con arandela/arandela de presión	6	Para montar la plac de la pared
		4	Para instalar el brazo y la unidad de ajuste de 3 ejes
		4	Para instalar de la plac deslizante/proyector
		2	Para instalar la plac deslizante y la unidad de ajuste de 3 ejes (acopladas en el momento del envío)
	Tornillo de生涯c hexagonal con cuello M6 x 20 mm con arandela/arandela de presión	1	Para la instalación de la plac de sujeción y la plac de pared
	Tornillos con cuello de生涯en estrella Phillips M6 x 20 mm con arandelas de plás-tico	3

• Utilice las tuercas o tornillos que se incluyen con este producto para instalarlo, tal y como se indica en este manual. No sustituya estos tornillos por otros.

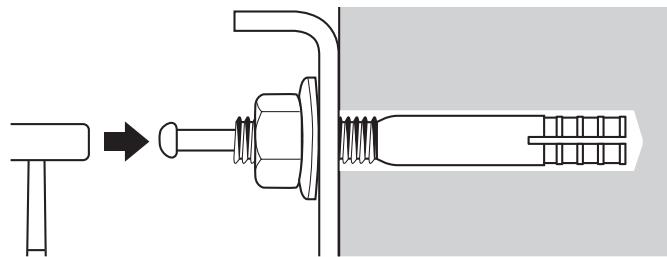

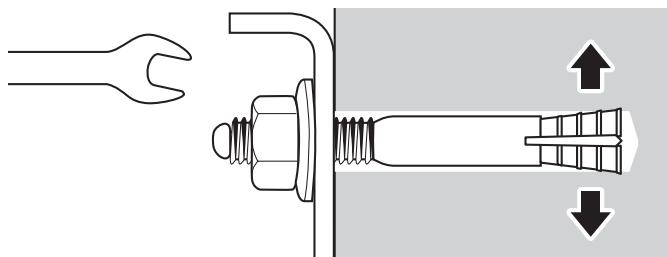

• Necesita utilizar tornillos de anclaje M10 x 60 mm (al menos 3), disponibles en el mercado, para fijar la placa a la pared.
• Antes de comenzar la instalación, asegúrese de tener todas las piezas y herramientas.

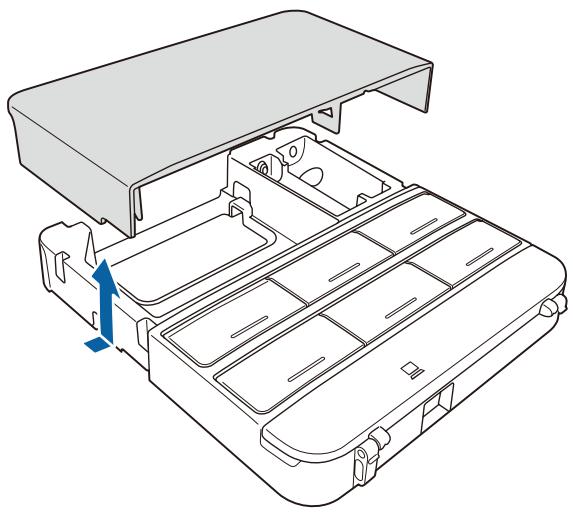

Control Pad

Los siguientes productos suministrados son necesarios cuando se acopla el Control Pad. Asegúrese de que dispone de todos los elementos antes de comenzar.

Unidad principal Control Pad

Pilas de tiempo AA (x2)

Pies de goma

Adhesivos de protección de los puertos

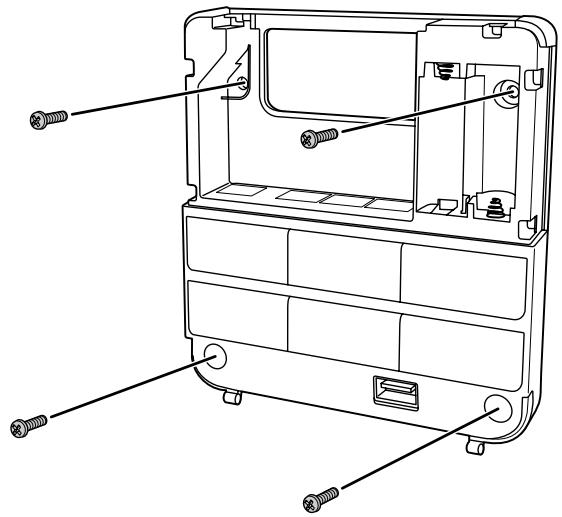

Cuando instale el Control Pad en una pared, prepare los tornillos M4 (20 mm x4), que puede encontrar en cualquier tienda especializada.

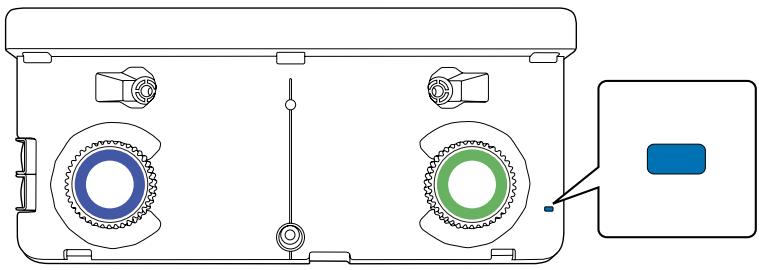

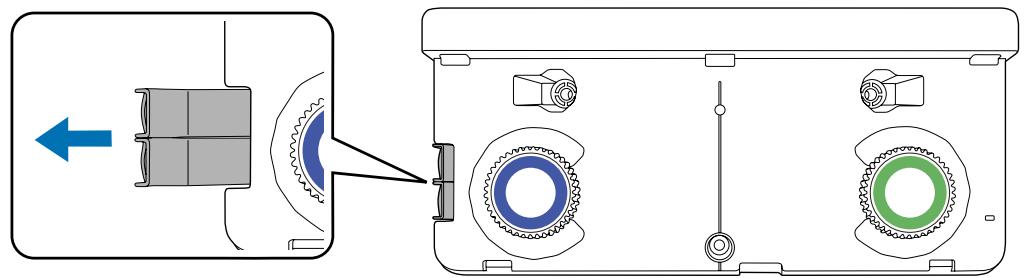

Unidad táctil (solo EB-1430Wi)

Los siguientes productos suministrados son necesarios cuando se acopla la Unidad táctil. Asegúrese de que dispone de todos los elementos antes de comenzar.

Unidad táctil/Marcadores x2 (acoplados a la Unidad táctil)

Cable de conexión de la Unidad táctil

Separador para el orificio del tornillo x3

Etiqueta x4

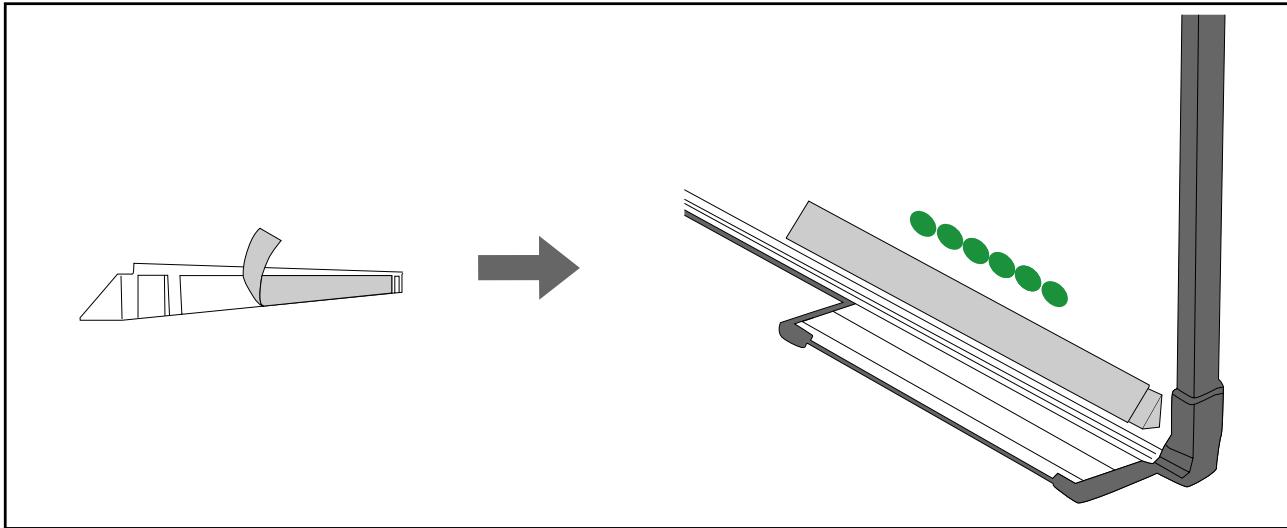

Deflector de infrarrojos (28,5 cm aproximadamente) x8

Cuando instale la Unidad táctil en una superficie no magnética, prepare tres tornillos M4.

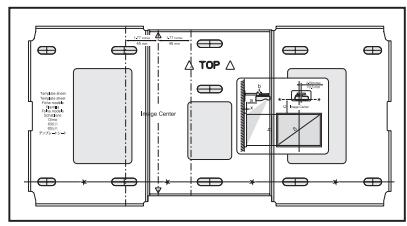

Placa de fijación

Elemento	Especifica- ción	Observación	Págrina de referencia
Peso de la placá de fijación	Aprox. 8,1 kg	Placa de fijación (3,0 kg), unidad de ajuste de 3 ejes (1,2 kg), placá deslizante (0,8 kg), placá de la pared (2,7 kg), cubierta de la placá de la pared y tapa (0,4 kg)
Capacidad Tmaxma dearga	7 kg
Márgenes de ajuste de desliza- miento hacía adelante/atrás	0 a 360 mm	Márgenes de ajuste de deslizamente del bra- zo: 0 a 273 mmAjuste para la posición de instalación de la unidad de ajuste de 3 ejes: 87 mm	Consulte la figura si- guiente
Intervalo de ajuste de desliza- miento vertical	±38 mm		Consulte la figura si- guiente
Márgenes de ajuste de giro ho- rizontal	±3°	Con la rosca de ajusteouldrá realizar ajustes precisos	p.40
Márgenes de ajuste de rotación horizontal	±8°	Con la rosca de ajusteouldrá realizar ajustes precisos	p.40
Márgenes de ajuste al inclinar verticalmente	±3°	Con la rosca de ajusteouldrá realizar ajustes precisos	p.40
Intervalo de ajuste de desliza- miento horizontal	±45 mm		Consulte la figura si- guiente

Placa de la pared

La siguiente figura muestra tres placas de pared conectadas para formar una sola placa (separadas en el momento del envío).

[Unidad: mm]

*Valor de ajuste de la posición del centro de la imagen proyectada y el centro de la placa de la pared

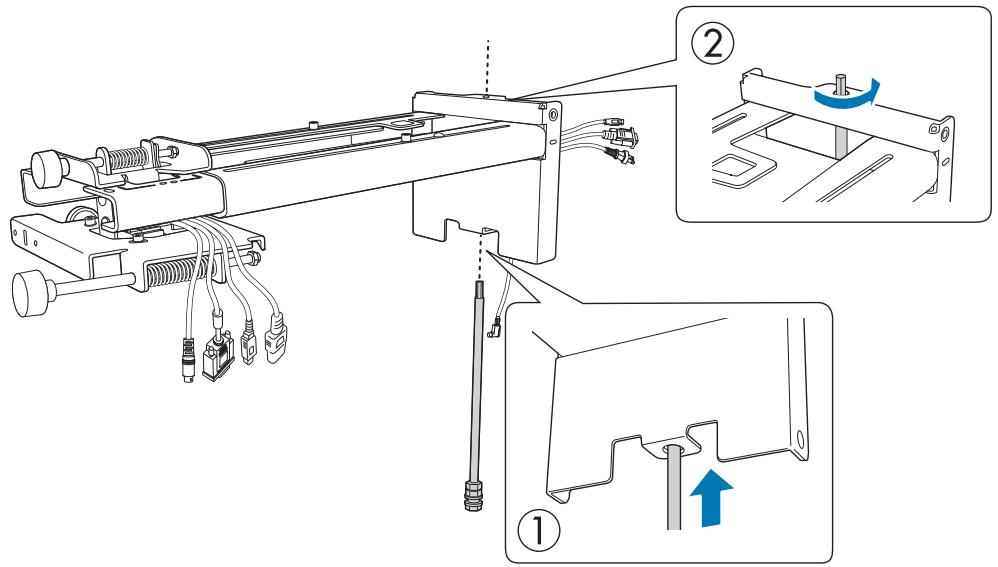

Orificios para colocar los cables

Cuando coloque los cables para conectar el proyector a la pared, utilice las posiciones (A) y (B) de la figura como los orificios para colocar cables.

Intervalo de ajuste de deslizamiento vertical

[Unidad: mm]

Intervalo de ajuste de deslizamiento horizontal

[Unidad: mm]

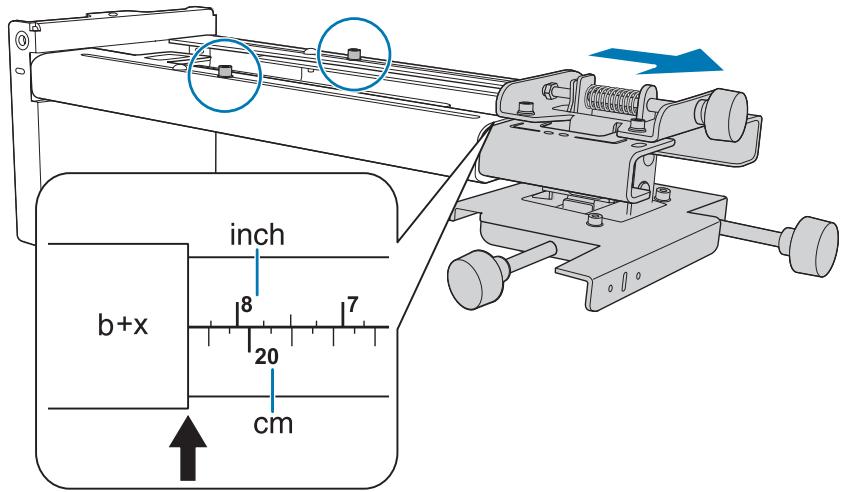

Márgenes de ajuste de deslizamiento hacia adelante/atrás

Márgenes de ajuste de deslizamiento del brazo

[Unidad: mm]

Intervalo de ajuste para la posición de instalación de la unidad de ajuste de 3 ejes

[Unidad: mm]

Control Pad

Control Pad (dimensiones externas y peso)

[Unidad: mm]

• Peso: Aprox. 240 g (sin incluir las baterías ni los pies de goma)
• Temperatura de funcionamiento: 0 a +50°C (sin condensación)
• Temperatura de funcionamiento: -20 a +60°C (sin condensación)

Orificios para colocar los cables

Cuando coloque los cables a través de una pared, utilice la posición (A) de la figura como los orificios para colocar cables. De lo contrario, quite la tapa de los cables (B) y diríjalos desde allí. Dirija el cable de la impresora por la ranura en la parte posterior del Control Pad.

Unidad táctil (solo EB-1430Wi)

Unidad táctil (dimensiones externas y peso)

[Unidad: mm]

La Unidad táctil pesa 450 g.

Etiquetas colocadas

La Unidad táctil es un producto láser de Clase 1 que cumple la norma JISC 6802:2011. La Unidad táctil contiene etiquetas de advertencia que indican que se trata de un producto láser de Clase 1.

Las etiquetas contienen la siguiente información.

• PRODUCTO LÁSER CLASE 1
• ADVERTENCIA: Nunca abra ninguna cubierta de esta unidad. Producto láser en el interior.
• ADVERTENCIA:
• PRECAUCIÓN: EMITE RADIACIÓN LÁSER INVISIBLE DE CLASE 3B CUANDO SE ABRE
• EVITE LA EXPOSICIÓN AL HAZ

Puerto de emisión láser

El haz láser se emite desde los puertos de emisión láser situados en la parte posterior de la Unidad táctil.

Tabla de distancias de proyección

Cifras de dimensiones de instalación

Para encontrar el tamaño de pantalla adecuado, consulte las siguientes figuras cuando realice la instalación. Estos valores son sólo cálculos aproximativos.

Se recomienda una distancia de proyección (a) de entre 62 y 311 mm.

El valor de ajuste de la posición del centro de la imagen proyectada y el centro de la placa de la pared es 70,5 mm

Cuando el tamaño de la imagen proyectada (S) sea de 75 pulgadas o más, la regla del deslizamiento del brazo (b) será igual a la distancia de proyección (a).

Los números para (a) y (b) son diferentes si el tamaño de la imagen proyectada (S) es inferior a 75 pulgadas.

[Unidad: mm]

S: Tamaño de la imagen proyectada 1: Placa de la pared a: Distancia mínima de proyección (gran angular: zoom máximo a máxima (teleobjetivo: zoom mínimo) 2: Pantalla b: Números de la regla del deslizamiento del brazo c: Distancia desde la imagen proyectada a la placa de pared h: Alto de la imagen proyectada X: Distancia desde la superficie de la pantalla a la pared (100 mm o menos)

Cuando instale la Unidad táctil, hágalo en la pantalla que está utilizando para proyectar.

Deberá de haber una distancia mínima de 120 mm entre el borde superior de la imagen proyectada y el borde superior de la pantalla real para instalar la Unidad táctil.

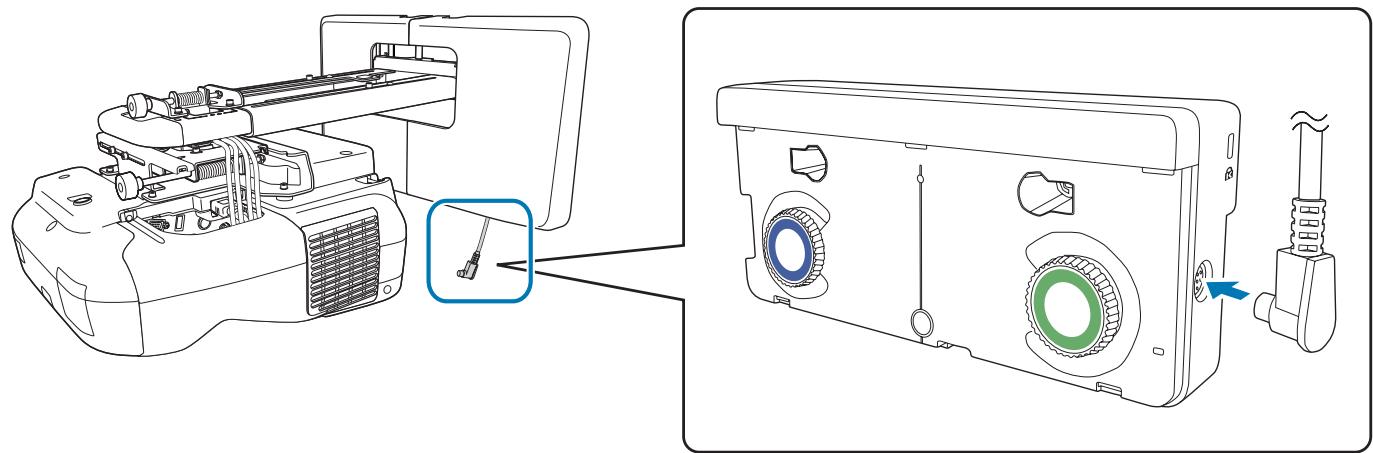

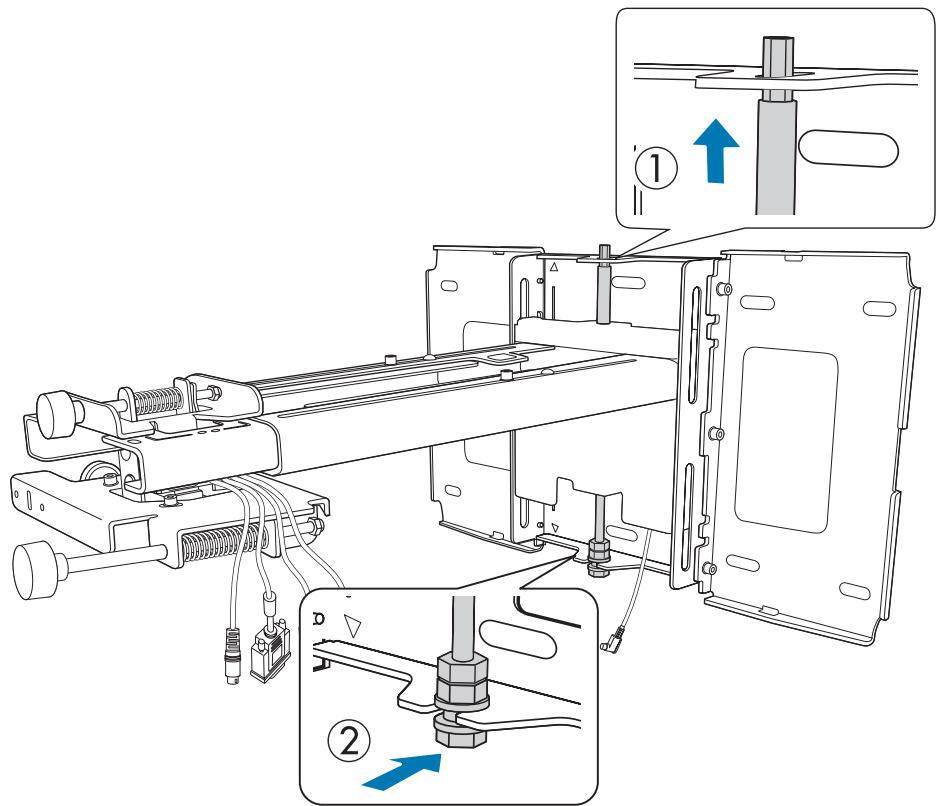

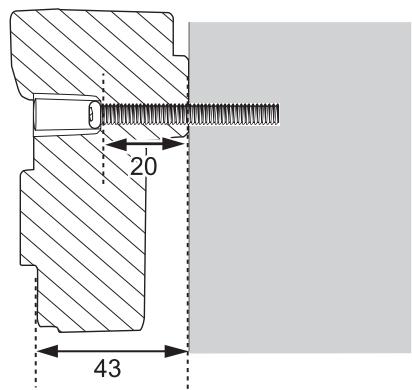

Precaución

Deje las siguientes distancias alrededor del borde de la pantalla.

- 25 mm - A los lados de los bordes de la imagen proyectada hasta los bordes de la pantalla: al menos 100 mm a la izquierda y a la derecha - 20 mm

Si hay obstáculos, como por ejemplo cables, repisas de pizarra, soportes o marcos bajo de las áreas indicadas anteriormente, la Unidad táctil no funciona correctamente.

[Unidad: mm]

S: Tamaño de la imagen proyectada 1: Placa de la pared a: Distancia mínima de proyección (gran angular: zoom máximo a máxima (teleobjetivo: zoom mínimo) 2: Pantalla b: Números de la regla del deslizamiento del brazo c: Distancia desde la imagen proyectada a la placa de pared h: Alto de la imagen proyectada X: Distancia desde la superficie de la pantalla a la pared (100 mm o menos)

Relación de aspecto de la imagen proyectada estándar

Al instalar el Control Pad

Cuando instale el Control Pad, asegúrese de que haya suficiente espacio en la zona que lo rodea, tal como se muestra en la siguiente figura. Ya que la cubierta superior se abre por el lado izquierdo, necesitará espacio a la izquierda del Control Pad.

[Unidad: mm]

Cuando utilice baterías para proporcionar la alimentación, instale el Control Pad bajo del rango sombreado que se muestra en la figura.

1: Centro de la pantalla 2: Parte superior del proyector 3: Parte superior del Control Pad 4: Parte inferior del Control Pad 5: Emisor de infrarrojos del mando a distancia

Alinee la parte superior del proyector con la parte superior del Control Pad, y oriente la zona emisora de luz del mando a distancia del Control Pad hacia el proyector.

Cuando instale la Unidad táctil, no instale el Control Pad en la pantalla de proyección y el área circundante (área sombreada en la figura) (solo EB-1430Wi). En caso contrario, la Unidad táctil no funciona correctamente.

[Unidad: mm]

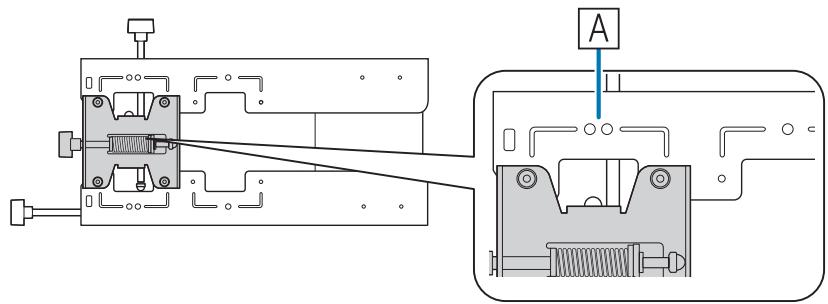

Cuando la imagen proyectada sea más grande que 75 pulgadas

Monte la unidad de ajuste de 3 ejes en la posición donde aparece la marca 0 (A).

La tabla de la distancia de proyección indica los valores cuando se monta la unidad de ajuste de 3 ejes en la posición donde aparece la marca (A). Los valores de la regla del deslizamiento del brazo (b) son diferentes a la distancia de proyección (a).

La distancia (c) desde la imagen proyectada a la placa de la pared es el valor que aparece cuando el deslizamiento vertical está en la posición estándar (B).

Haga coincidir la muesca en la placa de fijación con la posición de la marca en la placa de la pared.

Imagen proyectada de 16:10

[Unidad: cm]

S Tamaño de laImagen proyeec-tada		a Distancia de pro-yección Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de laImagen proyectada
60"	129,2 x 80,8	6,2 - 19,3	14,9 - 28,0	17,4	80,8
61"	131,4 x 82,1	6,9 - 20,1	15,6 - 28,8	17,7	82,1
62"	133,5 x 83,5	7,5 - 20,9	16,2 - 29,6	17,9	83,5
63"	135,7 x 84,8	8,1 - 21,8	16,8 - 30,5	18,2	84,8
64"	137,9 x 86,2	8,7 - 22,6	17,4 - 31,3	18,5	86,2
65"	140,0 x 87,5	9,3 - 23,5	18,0 - 32,2	18,7	87,5
66"	142,2 x 88,8	10,0 - 24,3	18,7 - 33,0	19,0	88,8
67"	144,3 x 90,2	10,6 - 25,1	19,3 - 33,8	19,3	90,2
68"	146,5 x 91,5	11,2 - 26,0	19,9 - 34,7	19,5	91,5
69"	148,6 x 92,9	11,8 - 26,8	20,5 - 35,5	19,8	92,9
70"	150,8 x 94,2	12,4 - 27,6	21,1 - 36,3	20,1	94,2
71"	152,9 x 95,6	13,1 - 28,5	21,8 - 37,2	20,3	95,6
72"	155,1 x 96,9	13,7 - 29,3	22,4 - 38,0	20,6	96,9
73"	157,2 x 98,3	14,3 - 30,2	23,0 - 38,9	20,9	98,3
74"	159,4 x 99,6	14,9 - 31,0	23,6 - 39,7	21,1	99,6

Las imágenes más grandes (PC) que 60 pulgadas no se proyectan correctamente.

Imagen proyectada de 16:9

[Unidad: cm]

S Tamaño de laImagen proyec-tada		a Distancia de pro-yecisión Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placá de pa-red	h Alto de laImagen proyectada
59"	130,6 x 73,5	6,6 - 19,8	15,3 - 28,5	21,7	73,5
S Tamaño de laImagen proyeec-tada		a Distancia de pro-yección Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de laImagen proyectada
60"	132,8 x 74,7	7,3 - 20,7	16,0 - 29,4	22,0	74,7
61"	135,0 x 76,0	7,9 - 21,5	16,6 - 30,2	22,3	76,0
62"	137,3 x 77,2	8,6 - 22,4	17,3 - 31,1	22,7	77,2
63"	139,5 x 78,5	9,2 - 23,3	17,9 - 32,0	23,0	78,5
64"	141,7 x 79,7	9,8 - 24,1	18,5 - 32,8	23,4	79,7
65"	143,9 x 80,9	10,5 - 25,0	19,2 - 33,7	23,7	80,9
66"	146,1 x 82,2	11,1 - 25,8	19,8 - 34,5	24,1	82,2
67"	148,3 x 83,4	11,7 - 26,7	20,4 - 35,4	24,4	83,4
68"	150,5 x 84,7	12,4 - 27,6	21,1 - 36,3	24,8	84,7
69"	152,8 x 85,9	13,0 - 28,4	21,7 - 37,1	25,1	85,9
70"	155,0 x 87,2	13,7 - 29,3	22,4 - 38,0	25,4	87,2
71"	157,2 x 88,4	14,3 - 30,1	23,0 - 38,8	25,8	88,4
72"	159,4 x 89,7	14,9 - 31,0	23,6 - 39,7	26,1	89,7
73"	161,6 x 90,9	15,6 - 31,1	24,3 - 39,8	26,5	90,9
74"	163,8 x 92,1	16,2 - 31,1	24,9 - 39,8	26,8	92,1

Las imágenes más grandes (PC) que 59 pulgadas no se proyectan correctamente.

Imagen proyectada de 4:3 [Unidad: cm]

S Tamaño de laImagen proyec-tada		a Distancia de pro-yecisión Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placade pa-red	h Alto de laImagen proyectada
53"	107,7 x 80,8	6,2 - 19,3	14,9 - 28,0	17,4	80,8
54"	109,7 x 82,3	6,9 - 20,2	15,6 - 28,9	17,7	82,3
55"	111,8 x 83,8	7,6 - 21,2	16,3 - 29,9	18,0	83,8
56"	113,8 x 85,3	8,3 - 22,1	17,0 - 30,8	18,3	85,3
57"	115,8 x 86,9	9,1 - 23,1	17,8 - 31,8	18,6	86,9
58"	117,9 x 88,4	9,8 - 24,0	18,5 - 32,7	18,9	88,4
59"	119,9 x 89,9	10,5 - 25,0	19,2 - 33,7	19,2	89,9
60"	121,9 x 91,4	11,2 - 25,9	19,9 - 34,6	19,5	91,4
61"	124,0 x 93,0	11,9 - 26,9	20,6 - 35,6	19,8	93,0
62"	126,0 x 94,5	12,6 - 27,8	21,3 - 36,5	20,1	94,5
63"	128,0 x 96,0	13,3 - 28,8	22,0 - 37,5	20,4	96,0
S Tamaño de laImagen proye-c-tada		a Distancia de pro-yección Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de laImagen proyectada
64"	130,0 x 97,5	14,0 - 29,7	22,7 - 38,4	20,7	97,5
65"	132,1 x 99,1	14,7 - 30,7	23,4 - 39,4	21,0	99,1
66"	134,1 x 100,6	15,4 - 31,1	24,1 - 39,8	21,3	100,6
67"	136,1 x 102,1	16,1 - 31,1	24,8 - 39,8	21,6	102,1
68"	138,2 x 103,6	16,8 - 31,1	25,5 - 39,8	21,9	103,6
69"	140,2 x 105,2	17,5 - 31,1	26,2 - 39,8	22,2	105,2
70"	142,2 x 106,7	18,2 - 31,1	26,9 - 39,8	22,5	106,7
71"	144,3 x 108,2	18,9 - 31,1	27,6 - 39,8	22,8	108,2
72"	146,3 x 109,7	19,6 - 31,1	28,3 - 39,8	23,2	109,7
73"	148,3 x 111,3	20,3 - 31,1	29,0 - 39,8	23,5	111,3
74"	150,4 x 112,8	21,0 - 31,1	29,7 - 39,8	23,8	112,8

Las imágenes más grandes que 53 pulgadas no se proyectan correctamente.

• Estos valores son solo cálculos aproximados. El valor puede diferir dependiendo del lugar en el que haya colocado el proyector.
• Al proyectar en teleobjetivo, la calidad de las imágenes proyectadas puede verse reducida.
• Cuando proyecte imágenes con una relación de aspecto de 4:3, el tamaño de las imágenes cambiará automáticamente y la calidad de las imágenes proyectadas podría verse reducida.

Cuando la imagen proyectada sea más grande que 75 pulgadas

Monte la unidad de ajuste de 3 ejes en la posición donde aparece la marca ○○ (A).

La tabla de la distancia de proyección indica los valores cuando se monta la unidad de ajuste de 3 ejes en la posición donde aparece la marca ○○ (A). Los valores de la regla del deslizamiento del brazo (b) son los mismos que la distancia de proyección (a).

La distancia (c) desde la imagen proyectada a la placa de la pared es el valor que aparece cuando el deslizamiento vertical está en la posición estándar (B).

Haga coincidir la muesca en la placa de fijación con la posición de la marca en la placa de la pared.

Imagen proyectada de 16:10

[Unidad: cm]

S Tamaño de laImagen proye-c-tada		a Distancia de pro-yección Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de laImagen proyectada
75"	161,5 x 101,0	15,5 - 31,1		21,4	101,0
76"	163,7 x 102,3	16,2 - 31,1		21,7	102,3
77"	165,9 x 103,7	16,8 - 31,1		21,9	103,7
78"	168,0 x 105,0	17,4 - 31,1		22,2	105,0
79"	170,2 x 106,3	18,0 - 31,1		22,5	106,3
80"	172,3 x 107,7	18,7 - 31,1		22,7	107,7
81"	174,5 x 109,0	19,3 - 31,1		23,0	109,0
82"	176,6 x 110,4	19,9 - 31,1		23,3	110,4
83"	178,8 x 111,7	20,5 - 31,1		23,5	111,7
84"	180,9 x 113,1	21,1 - 31,1		23,8	113,1
85"	183,1 x 114,4	21,8 - 31,1		24,1	114,4
86"	185,2 x 115,8	22,4 - 31,1		24,3	115,8
87"	187,4 x 117,1	23,0 - 31,1		24,6	117,1
88"	189,5 x 118,5	23,6 - 31,1		24,9	118,5
89"	191,7 x 119,8	24,2 - 31,1		25,2	119,8
90"	193,9 x 121,2	24,9 - 31,1		25,4	121,2
91"	196,0 x 122,5	25,5 - 31,1		25,7	122,5
92"	198,2 x 123,9	26,1 - 31,1		26,0	123,9
93"	200,3 x 125,2	26,7 - 31,1		26,2	125,2
94"	202,5 x 126,5	27,3 - 31,1		26,5	126,5
95"	204,6 x 127,9	28,0 - 31,1		26,8	127,9
96"	206,8 x 129,2	28,6 - 31,1		27,0	129,2
97"	208,9 x 130,6	29,2 - 31,1		27,3	130,6
98"	211,1 x 131,9	29,8 - 31,1		27,6	131,9
99"	213,2 x 133,3	30,4 - 31,1		27,8	133,3
100"	215,4 x 134,6	31,1*		28,1	134,6

*Valor para gran angular (zoom máximo).

Las imágenes más grandes que 100 pulgadas no se proyectan correctamente.

Imagen proyectada de 16:9

[Unidad:cm]

S Tamaño de laImagen proyec-tada		a Distancia de pro-yecisión Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de laImagen proyectada
75"	166,0 x 93,4	16,8 - 31,1		27,2	93,4
76"	168,2 x 94,6	17,5 - 31,1		27,5	94,6
77"	170,5 x 95,9	18,1 - 31,1		27,8	95,9
78"	172,7 x 97,1	18,8 - 31,1		28,2	97,1
79"	174,9 x 98,4	19,4 - 31,1		28,5	98,4
80"	177,1 x 99,6	20,0 - 31,1		28,9	99,6
81"	179,3 x 100,9	20,7 - 31,1		29,2	100,9
82"	181,5 x 102,1	21,3 - 31,1		29,6	102,1
83"	183,7 x 103,4	21,9 - 31,1		29,9	103,4
84"	186,0 x 104,6	22,6 - 31,1		30,3	104,6
85"	188,2 x 105,8	23,2 - 31,1		30,6	105,8
86"	190,4 x 107,1	23,9 - 31,1		30,9	107,1
87"	192,6 x 108,3	24,5 - 31,1		31,3	108,3
88"	194,8 x 109,6	25,1 - 31,1		31,6	109,6
89"	197,0 x 110,8	25,8 - 31,1		32,0	110,8
90"	199,2 x 112,1	26,4 - 31,1		32,3	112,1
91"	201,5 x 113,3	27,0 - 31,1		32,7	113,3
92"	203,7 x 114,6	27,7 - 31,1		33,0	114,6
93"	205,9 x 115,8	28,3 - 31,1		33,3	115,8
94"	208,1 x 117,1	29,0 - 31,1		33,7	117,1
95"	210,3 x 118,3	29,6 - 31,1		34,0	118,3
96"	212,5 x 119,5	30,2 - 31,1		34,4	119,5
97"	214,7 x 120,8	30,9 - 31,1		34,7	120,8

Las imágenes más grandes que 97 pulgadas no se proyectan correctamente.

Imagen proyectada de 4:3

[Unidad:cm]

S Tamaño de laImagen proyec-tada		a Distancia de pro-yecisión Mínimo (gran an-gular) a máximo (teleobjetivo)	b Númos de la regla del desliza-miento del brazo	c Distancia desde laImagen proyecta-da a la placadepa-red	h Alto de la imagenproyectada
75"	152,4 x 114,3	21,7 - 31,1		24,1	114,3
76"	154,4 x 115,8	22,4 - 31,1		24,4	115,8
77"	156,5 x 117,3	23,1 - 31,1		24,7	117,3
78"	158,5 x 118,9	23,8 - 31,1		25,0	118,9
79"	160,5 x 120,4	24,5 - 31,1		25,3	120,4
80"	162,6 x 121,9	25,2 - 31,1		25,6	121,9
81"	164,6 x 123,4	25,9 - 31,1		25,9	123,4
82"	166,6 x 125,0	26,6 - 31,1		26,2	125,0
83"	168,7 x 126,5	27,3 - 31,1		26,5	126,5
84"	170,7 x 128,0	28,0 - 31,1		26,8	128,0
85"	172,7 x 129,5	28,7 - 31,1		27,1	129,5
86"	174,8 x 131,1	29,4 - 31,1		27,4	131,1
87"	176,8 x 132,6	30,1 - 31,1		27,7	132,6
88"	178,8 x 134,1	30,8 - 31,1		28,0	134,1

Las imágenes más grandes que 88 pulgadas no se proyectan correctamente.

• Estos valores son solo cálculos aproximados. El valor puede diferir dependiendo del lugar en el que haya colocado el proyector.
• Al proyectar en teleobjetivo, la calidad de las imágenes proyectadas puede verse reducida.
• Cuando proyecte imágenes con una relación de aspecto de 4:3, el tamaño de las imágenes cambiará automáticamente y la calidad de las imágenes proyectadas podría verse reducida.

Instalar la placa de fijación

Dispositivos de conexión

Cables necesarios

Prepare los cables necesarios conforme a los dispositivos que va a utilizar.

• Cable de alimentación suministrado (necesario)
• Cable USB suministrado
• Cable de conexión de la Unidad táctil suministrado (solo EB-1430Wi)
• Cables de ordenador, grupo de cable del mando a distancia y otros cables (que se deben preparar conforme a los dispositivos conectados). Opcionales.

Para más información, consulte el Manual de usuario del proyector (Documento CD-ROM).

Cables necesarios cuando se utiliza Easy Interactive Function

Cuando realice operaciones con el ratón mediante Easy Interactive Function, necesitará un cable de alimentación y un cable USB. Incluso cuando realice proyecciones utilizando un cable de ordenador, será necesario un cable USB para realizar operaciones con el ratón.

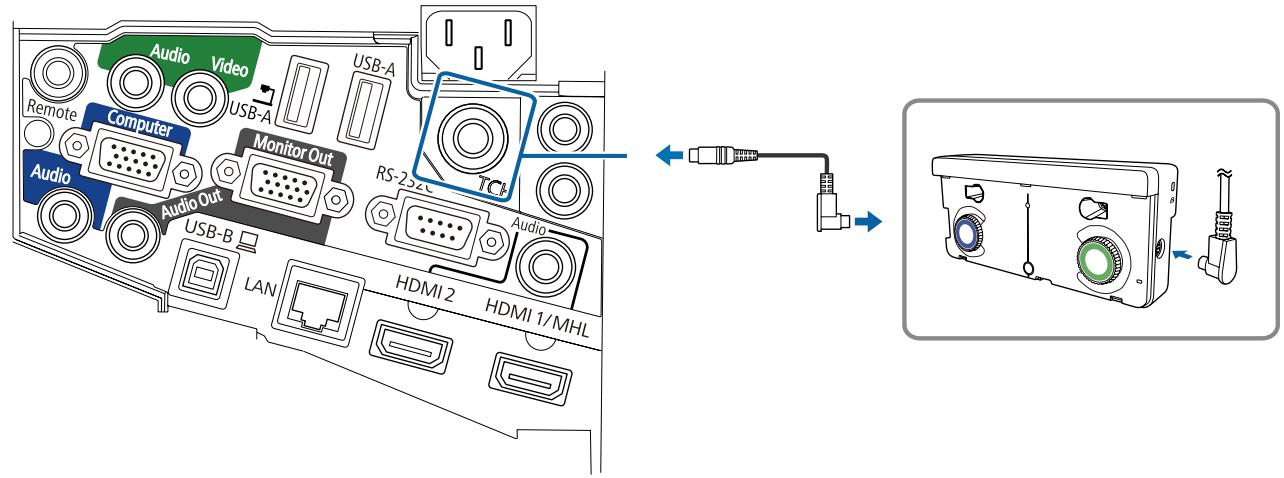

Cables necesarios al instalar el Control Pad

• Cuando proyecte imágenes desde un dispositivo de almacenamiento USB o cuando guarde datos en dicho dispositivo, necesitará el cable USB suministrado (1).
• Cuando proporcione alimentación desde el proyector, necesitará el Grupo de cable del mando a distancia (ELPKC28) opcional (2).
• Cuando proyecte imágenes desde un ordenador (pantalla USB) o realice operaciones con el ratón mediante Easy Interactive Function, puede que necesite el cable USB suministrado (3).
• Cuando imprima la imagen proyectada, necesitará el cable USB suministrado. Para conectar el Control Pad y la impresora, utilice el cable USB suministrado con esta (4).

Los siguientes proyectores Epson pueden conectarse al Control Pad. Compruebe la etiqueta de asignaciones en el proyector.

• H480x (donde x es una letra entre A y Z)
• H481x (donde x es una letra entre A y Z)
• H612x (donde x es una letra entre A y Z)
• H665x (donde x es una letra entre A y Z)

Esta información se considera actualizada desde el 30 de mayo de 2014. Si desea conectar un proyector diferente o si desea hacer alguna consulta, contacte con el proveedor local que aparece en la Lista de contactos de proyectores Epson incluida en el CD-ROM de documentación.

Cables necesarios cuando se instala la Unidad táctil (solo EB-1430Wi)

Necesitará el cable de conexión de la Unidad táctil suministrado cuando instale dicha unidad y la conecte al proyector. Las operaciones no podrán realizarse correctamente si se utiliza un cable convencional adquirido en cualquier tienda.

La forma del enchufe que se conecta al proyector y el enchufe que se conecta a la Unidad táctil son diferentes. Consulte la siguiente figura para realizar la conexión a los puertos correctos.

Preparar cables para los dispositivos conectados (ejemplo)

Cámara de documentos Cable USB dedicado (suministrado con la cámara de documentos) Altavoces externos

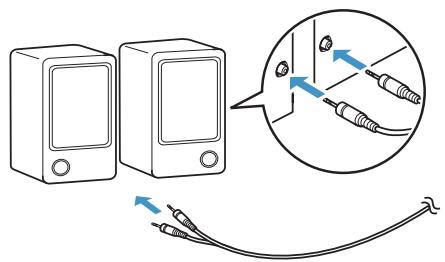

Cable de audio (disponible en tiendas)

Organizador Cable de ordenador (accesorio opcional)

Dispositivo LAN Cable de LAN (disponible en tiendas)

Procedimiento de instalación

Asegúrese de seguir estos pasos para instalar la placa de fijación. Si no sigue estos pasos, el producto podrá caerse y provocar daños personales o materiales.

Advertencia

No use adhesivos, lubricantes o aceites para instalar o ajustar la placa de fijación. Si usa adhesivos para evitar que los tornillos se aflojen, o lubricantes o aceites en la placa deslizante de la parte de fijación del proyector, la caja se podría romper, hacer que caiga el proyector y causando daños personales o materiales.

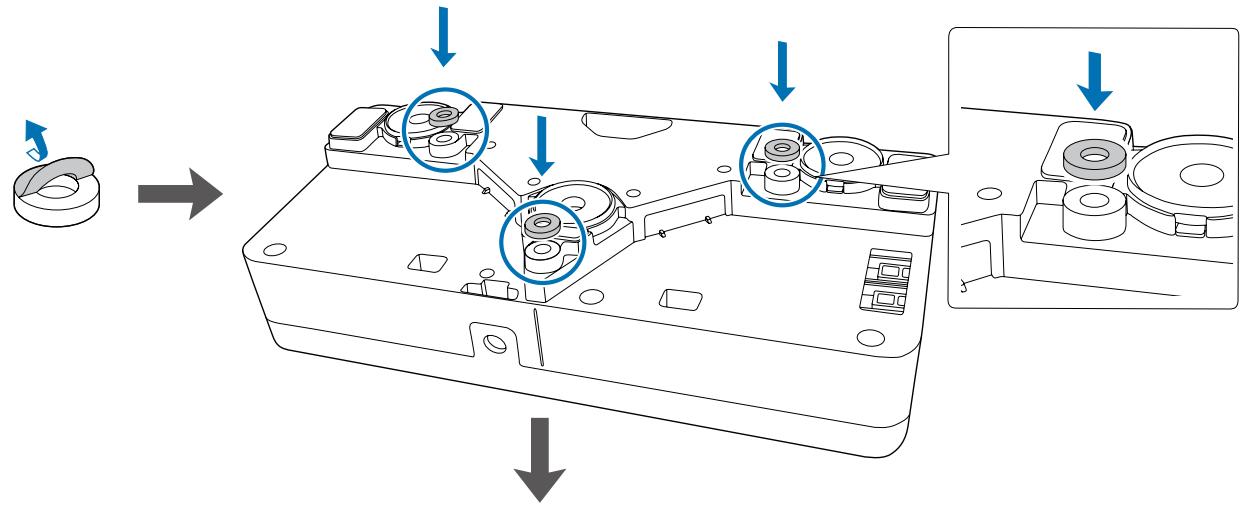

Desmontar las piezas

Quite los tornillos M4 (x2) y, a continuación, quite la placa deslizante de la unidad de ajuste de 3 ejes.

Montar las piezas

Montar las tres placas de pared en una unidad y fijarla con los tornillos M4 (x6) suministrados.

2

Fijar la placa deslizante a la base del proyector con los tornillos M4 (x4) suministrados.

Posiciones de instalación del perno.

3

Acoplar la unidad de ajuste de 3 ejes a la placa de fijación con los tornillos M4 (x4) suministrados.

• Cuando la imagen proyectada sea inferior a 75 pulgadas (aprox. 190 cm): monte la unidad en la marca ① (A).
• Cuando la imagen proyectada sea superior a 75 pulgadas (aprox. 190 cm): monte la unidad en la marca ② (B).

①: menos de 75 pulgadas.

②: más de 75 pulgadas.

Instale la placa de la pared en la pared.

Determine la posición de proyección basándose en el tamaño de la imagen proyectada.

Consulte la tabla de distancias de proyección para calcular el tamaño de la imagen proyectada (S) y la distancia (c) desde dicha imagen hasta la placa de la pared.

"Tabla de distancias de proyección" p.17

Es recomendable marcar las siguientes opciones. Estas serán la base para determinar la posición de instalación de la placa de la pared.

• Alto (1) de la distancia (c) entre el borde superior de la imagen proyectada y la placa de la pared
• Línea central (2) de la imagen proyectada

2

Acoplar la plantilla a la pared

• Haga coincidir la línea central (2) comprobada en el paso 1 con la línea de Image Center de la plantilla. Verifique cuándo está nivelada la pared y cambie la posición a la izquierda o la derecha, según sea necesario. (La posición se puede mover horizontalmente hacia la izquierda o la derecha desde la línea central de la superficie de proyección, pora 45 mm).
• Haga coincidir el alto (1) comprobado en el paso 1 con la línea ★ de la plantilla.

[Unidad: mm]

3

Determine las posiciones para los agujeros de montaje para la placa de la pared. Sujete la placa de la pared en al menos 3 puntos.

• Si se sujeta la placa de la pared por cuatro puntos, haga los agujeros señalados con una C en el dibujo.
• Si se sujeta la placa de la pared por tres puntos, haga los agujeros señalados con una C en el dibujo.

Cuatro agujeros de sujeción

Tres agujeros de sujeción

4 Taladrar los agujeros en la pared

Diámetro del taladro: 10,5 mm. Profundidad del agujero guía: 45 mm. Profundidad del agujero del taco: 40 mm

6 Colocar la placa de la pared en la pared e introducir tacos M8 x 60 mm (que puede adquirir en cualquier tienda especializada) en los agujeros.

Coloque la tuerca y golpéela con un martillo hasta que el centro toque la parte superior del perno de anclaje.

7 Apretar la tuerca con una llave inglesa (que pueda adquirir en cualquier tienda especializada) para fijar la placa a la pared.

Determine la distancia de proyección y, a continuación, pase los cables a través de la placa de fijación.

Comprobar los siguientes valores en la tabla de distancias de proyección.

• Número de la regla del deslizamiento del brazo (b).
• Distancia desde la superficie de la pantalla a la pared (x) "Tabla de distancias de proyección" p.17.

Aflojar los tornillos M4 (x2) y extender el deslizamiento del brazo en la placa de fijación. Alinee el dispositivo deslizante con las distancias combinadas de (b) y (x) comprobadas en el paso 1.

Dirigir los cables necesarios a través de la placa de fijación.

Consulte la siguiente figura para dirigir los cables de forma que los extremos de los mismos que se van a conectar al proyector se encuentren en el lado de la interfaz de dicho proyector.

Advertencia.

No cuelgue el resto del cable en la placa de fijación. Se podrían caer y provocar un accidente.

• Dirija los cables conectados al Control Pad a la parte posterior de la placa de fijación.
• Dirija los cables conectados a la Unidad táctil a la parte posterior de la placa de fijación (solo EB-1430Wi). Pase el cable de forma que el extremo que se conecta a la Unidad táctil aparezca desde la parte inferior de la placa de fijación.

1

Insertar el eje hexagonal en la placa de fijación

2

Montar la placa de fijación en la placa de la pared

Inserte la parte superior del eje hexagonal en la placa de la pared y, a continuación, inserte el tornillo M8 en la ranura que se encuentra en la parte inferior.

Precaución

• No conecte el cable de conexión de la Unidad táctil a la pared (solo EB-1430Wi). Si se conecta a la pared, no se podrá conectar a la Unidad táctil.
• Tenga cuidado de no atrapar los cables entre la placa de fijación y la placa de la pared.

3

Fijar la placa de fijación y la placa de la pared

Fije los tornillos M6 (x3) suministrados con un destornillador de estrella n.º 3 (que puede adquirir en cualquier tienda especializada) y, a continuación, apriete ligeramente el tornillo M6 (x1) suministrado con una llave inglesa.

4

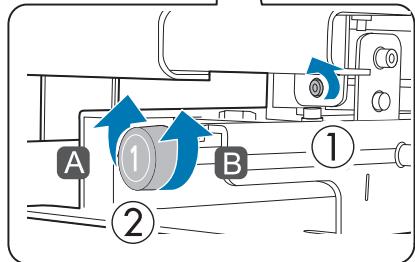

Ajuste el deslizamiento vertical con la llave inglesa fija y alinéelo con la posición estándar (C)

• Al aparecer el eje hexagonal en la parte superior (A), la placa de fijación sube; si afloja el eje, la placa baja.
• Al aparecer el tornillo M8 en la parte inferior (B), la placa de fijación baja; si afloja el tornillo, la placa sube.

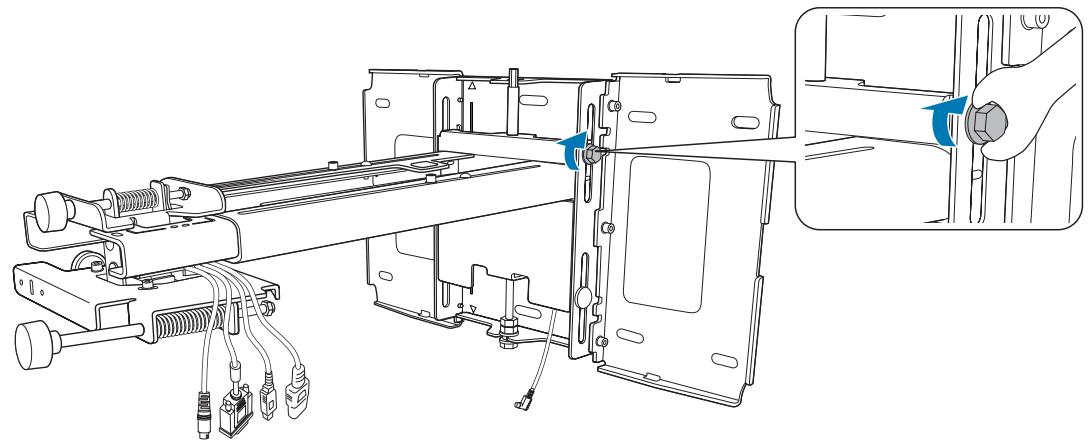

5 Apretar el tornillo M6 (x1) para sujetar la placa de fijación en su lugar.

Fijar el proyector a la placa de fijación.

1 Aflojar los tornillos (x2) y quitar la cubierta del cable del proyector.

2

Alinear la unidad de ajuste de 3 ejes con la posición estándar de la placa deslizante (A) (B) indica los agujeros de los tornillos.

Apretar los tornillos M4 (x2) suministrados.

Conectar los cables al proyector.

5

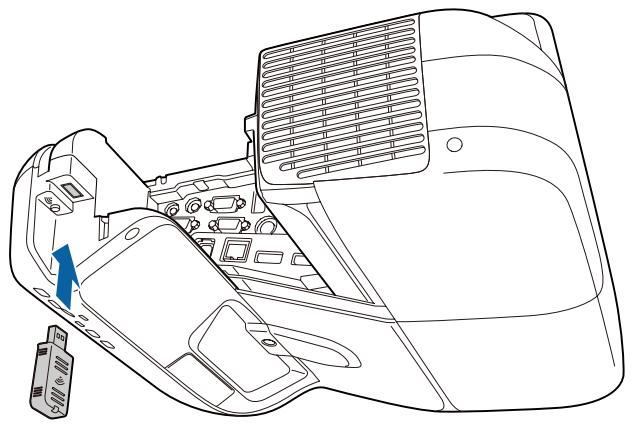

Acople la Unidad LAN inalámbrica suministrada a la sección de instalación de la unidad LAN inalámbrica.

• Conecte el cable de alimentación en último lugar.
• Cuando conecte los puertos Audio1, Audio Out y Computer, es recomendable conectar los cables a dichos puertos en el siguiente orden: Audio1, Audio Out y, a continuación, Computer.

Ajustar la imagen proyectada.

Siga los procedimientos que se indican a continuación para ajustar la imagen proyectada.

Ajustar la posición de proyección (p.40) 2 Ajustar el enfoque de forma precisa (p.46) 3 Calibrar el lápiz (p.47)

Ajustar la posición de proyección

• No realice ajustes utilizando la función Keystone del proyector. Si lo hace, la calidad de la imagen podrá verse mermada.
• Cuando configure varios proyectores utilizando la función de configuración por lotes, realice este procedimiento antes de ajustar la imagen proyectada.

"Función de configuración por lotes" p.75

1

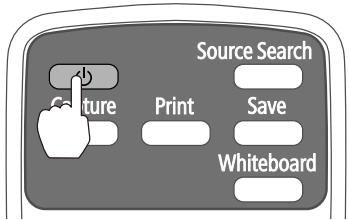

Presionar el botón [ɒ] del mando a distancia o del panel de control para encender el proyector

Con el mando a distancia

Con el panel de control

Precaución

Durante la proyección, no coloque la cara o las manos cerca de los conductos de salida de aire y no coloque objetos que puedan deformarse o dañarse por el calor cerca de dichos conductos. El aire caliente procedente de los conductos de salida de aire podrá provocar quemaduras, deformaciones o accidentes.

2

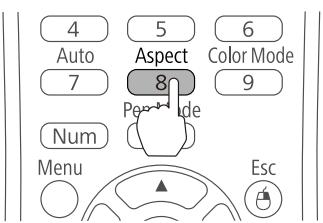

Cambiar la relación de aspecto de la imagen proyectada (solamente cuando sea necesario)

Proyecte imágenes desde un dispositivo conectado y, a continuación, presione el botón [Aspect] del mando a distancia.

Cada vez que presiona el botón, aparece en la pantalla el nombre de la relación de aspecto.

Con el mando a distancia

• Para obtener detalles sobre cómo conectar dispositivos y proyectar imágenes, consulte la Guía de inicio rápido.
• La relación de aspecto no cambia cuando la imagen se proyecta desde el dispositivo conectado.
• También puede cambiar la relación de aspecto mediante la opción Señal - Aspecto del menú Configuración.

Manual de usuario del proyector - Menú Configuración

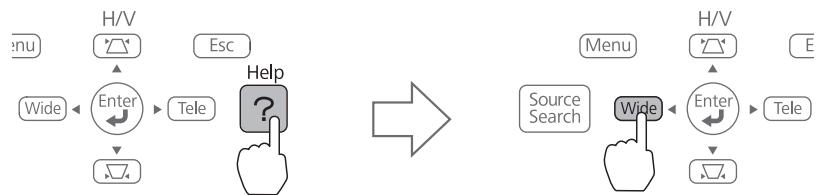

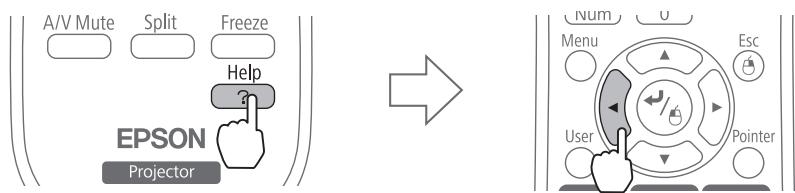

3 Presionar los siguientes botones para mostrar la pantalla de indicaciones

• Con el mando a distancia

Presione el botón [Help] y, a continuación, presione [].

• Con el panel de control

Presione el botón [Help] y, a continuación, el botón [Wide].

Se mostrará la pantalla de indicaciones.

4 Abrir la cubierta del filtro de aire y, a continuación, ajustar el enfoque utilizando la palanca de enfoque

Cuando termine de realizar ajustes, cierre la cubierta del filtro de aire.

5

Aflojar el tornillo M4 (x1) con una llave allen hexagonal y, a continuación, ajustar el giro horizontal con la rosca de ajuste

Repita los pasos 5 a 10 según sea necesario.

Cuando termine de realizar ajustes, apriete el tornillo M4 que aflojó anteriormente.

6

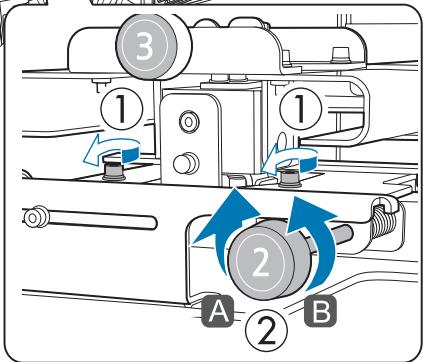

Aflojar el tornillo M4 (x2) con una llave allen hexagonal y, a continuación, ajustar la rotación horizontal con la rosca de ajuste

A B

Cuando termine de realizar ajustes, apriete los tornillos M4 que aflojó anteriormente.

Aflojar el tornillo M4 (x1) con una llave allen hexagonal y, a continuación, ajustar la inclinación vertical con la rosca de ajuste

7

B

Cuando termine de realizar ajustes, apriete el tornillo M4 que aflojó anteriormente.

Aflojar los tornillos M4 (x2) con la llave allen hexagonal y, a continuación, ajustar el deslizamiento horizontal

8

Cuando termine de realizar ajustes, apriete los tornillos M4 que aflojó anteriormente.

Aflojar los tornillos M4 (x2) con la llave allen hexagonal y, a continuación, ajustar el deslizamiento hacia adelante/atrás

B

Cuando termine de realizar ajustes, apriete los tornillos M4 que aflojó anteriormente.

Afloje el tornillo M6 (x1) con la llave fija y, a continuación, ajuste el deslizamiento vertical. Ajuste el deslizamiento vertical con el eje hexagonal en la parte superior o inferior.

• Al apretar el eje hexagonal en la parte superior, la placa de fijación sube; si afloja el eje, la placa baja.
• Al apretar el tornillo M8 en la parte inferior, la placa de fijación baja; si afloja el tornillo, la placa sube.

Cuando termine de realizar ajustes, apriete los tornillos M6 que aflojó anteriormente.

Asegúrese de que todos los tornillos que aflojó en los pasos 5 a 10 estén firmemente apretados.

Advertencia

Apriete firmemente todos los tornillos. De lo contrario, el producto podrá caerse, provocando daños personales o materiales.

Presione el botón [Esc] del mando a distancia o del panel de control para quitar la pantalla de indicaciones.

Encienda el proyector y, a continuación, presione el botón Menú.

Con el mando a distancia

Con el panel de control

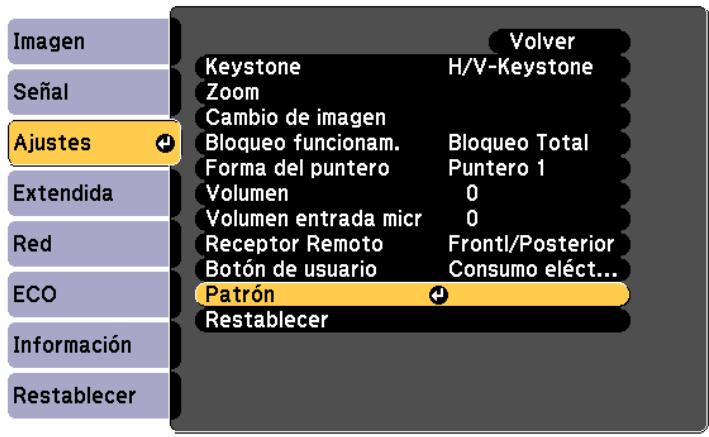

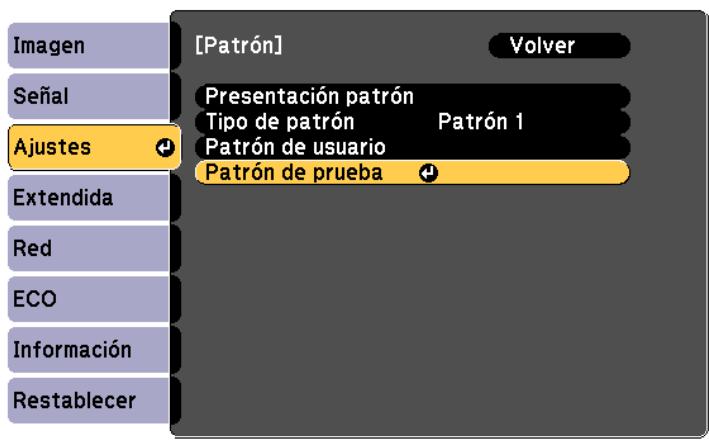

Seleccione Patrón en Ajustes.

Seleccione Patrón de prueba.

Cuando se muestre en una pantalla de 4:3, establezca Tipo de patrón en Patrón 5 y, a continuación, seleccione Presentación de patrón.

4

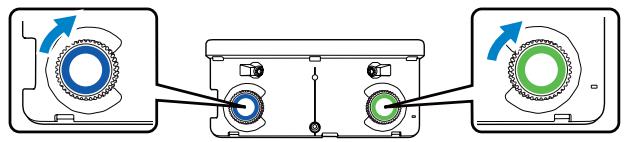

Ajustar el enfoque para hacer coincidir el enfoque de la figura singular (A)

Abra la cubierta del filtro de aire y, a continuación, ajuste el enfoque.

"Ajustar la posición de proyección" p.40

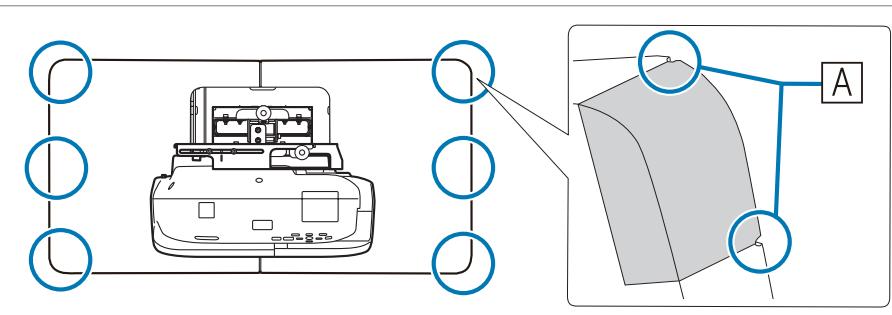

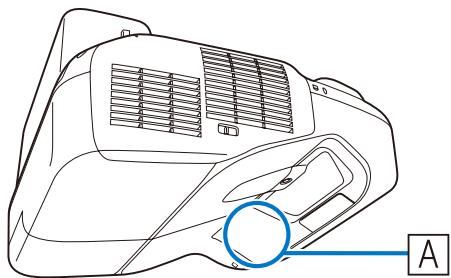

Cuando (A) quede enfocado, compruebe las áreas (B). Si cualquiera de las áreas (B) se encuentra desenfocada, ajuste el enfoque hasta que las áreas (B) queden uniformes.

Cuando termine de realizar ajustes, cierre la cubierta del filtro de aire.

5

Presionar el botón [Esc] del mando a distancia o del panel de control para quitar el Patrón de prueba

#

Calibrar el lápiz

Compruebe que el ajuste de la imagen proyectada se ha completado antes de comenzar la calibración del lápiz interactivo.

"Ajustar la imagen proyectada" p.40

Dispone de dos métodos para calibrar el lápiz: Calibración automática y Calibración manual. Cuando calibre el lápiz por primera vez después de instalar el proyector, ejecute el método Calibración manual para realizar una calibración óptima.

Para el método Calibración automática, consulte el Manual de usuario (Document CD-ROM).

1

Encender el proyector y, a continuación, presionar el botón Menú.

Con el mando a distancia.

Con el panel de control.

2

Seleccionar Easy Interactive Function en Extendida.

3

Seleccionar Calibración manual.

4

Asegúrese de que la pantalla está enfocada y, a continuación, seleccione Sí.

Aparecerá un punto verde en la parte superior izquierda de la pantalla de proyección.

5

Toque el centro del punto con el botón de la punta del lápiz. El punto desaparecerá y se trasladará a la siguiente posición.

Asegúrese de tocar el centro del punto. De lo contrario, puede que no se posicione correctamente.

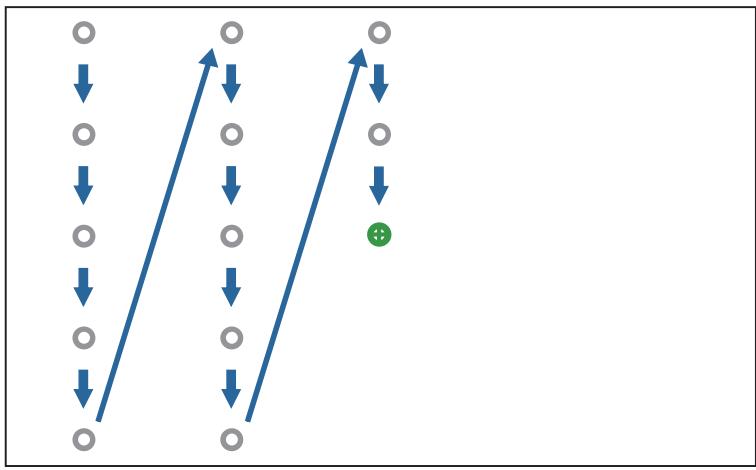

Repita el paso 5 hasta que todos los puntos desaparezcan.

El primer punto aparece en la parte superior izquierda y, a continuación, se traslada hacia la parte inferior derecha.

Cuando todos los puntos desaparezcan, la calibración se habrá completado.

• Comprobar que no hay obstáculos entre el lápiz interactivo y el Receptor de Easy Interactive Function (A).

• Si toca la posición incorrecta, presione el botón [Esc] del mando a distancia para volver al punto anterior.
• Para cancelar la calibración, mantenga presionado el botón [Esc] durante dos segundos.

1

Colocar las cubiertas de la placa de la pared

Dependiendo de las configuraciones de los cables, puede ser necesario practicar unas muescas (A) en las cubiertas de la placa de la pared para pasar los cables. Termine de quitar el material sobrante en los lados cortados para eliminar todos los bordes cortantes.

Asegúrese de no dañar los cables cuando los dirija a través de los orificios cortados.

Asegúrese también de que utiliza la cuchilla de forma segura.

2

Colocar la tapa con la parte cóncava hacia arriba

Acoplar la tapa de los cables en el proyector y, a continuación, fijarla con los tornillos (x2)

3

Precaución

Sólo un especialista debe quitar o reinstalar el proyector, también para labores de mantenimiento y reparación. Consulte el Manual de usuario para obtener instrucciones sobre el mantenimiento y las reparaciones.

Advertencia

• No afloje nunca las tuercas y tornillos antes de la instalación. Compruebe regularmente que los tornillos no se han aflojado. Si encuentra algún tornillo flojo, apriételo firmemente. De lo contrario, el producto podrá caerse, provocando daños personales o materiales.
• No se siente en este producto ni coloque objetos pesados sobre él. Si el producto se cae, podrá causar la muerte o lesiones personales.

Instalar el Control Pad

Procedimiento de instalación

Consulte lo siguiente para obtener información sobre la ubicación de instalación del Control Pad.

"Ubicación de instalación del Control Pad" p.5 "Al instalar el Control Pad" p.19

1.1 Quitar la tapa de cables

2

Compruebe la ubicación de instalación y fíjela con los tornillos M4 disponibles (20 mm x4). Asegure el Control Pad con tornillos M4 que pueda adquirir en cualquier tienda especializada (20 mm x4).

Advertencia

• Asegúrese de que los tornillos no están torcidos en el momento de la instalación.
• Asegúrese de que el Control Pad está firmemente fijado.
• No fije el Control Pad con cinta adhesiva de doble cara o con imanes.

• Le recomendamos que compruebe las operaciones del Control Pad antes de fijarlo con los tornillos.
• Cuando instale el Control Pad en una mesa, acople los pies de goma (x4) suministrados a la base del Control Pad para evitar que se resbale.

3

Proporcione alimentación realizando las pilas suministradas (x2).

Precaución

Antes de manipular las pilas, lea las instrucciones de seguridad incluidas en el CD-ROM de documentación.

• Consiga dos pilas de manganeso o alcalinas (recomendado) de tamaño AA. No utilice ningún otro tipo de pila. No pueda utilizar baterías de tipo recargable.
• Cuando proporcione alimentación desde el proyector, conecte el cable del mando a distancia (ELPKC28) opcional al puerto Remote del proyector y al puerto Remote del Control Pad. Cuando proporcione alimentación desde el proyector, no instale las pilas en el Control Pad.

4

Conecte los puertos del Control Pad a los cables conectados al proyector según sea necesario.

Consulte lo siguiente para obtener información sobre los métodos de conexión de los cables.

"Cables necesarios al instalar el Control Pad" p.28

5

Pegue los adhesivos de protección de los puertos suministrados en los puertos que no vaya a utilizar en el Control Pad.

6

Acoplar la tapa de cables.

Instalar la unidad táctil (solo EB-1430Wi)

Asegúrese de que ha completado los siguientes procedimientos antes de instalar la unidad táctil.

• Instalar el proyector (p.27)
• Ajustar la imagen proyectada (p.40)
• Calibrar el lápiz interactivo (p.47)

Acerca de la instalación

• En la parte posterior de la unidad táctil hay imanes integrados. Normalmente, la unidad táctil se debe instalar acoplando los imanes a la pantalla.
• Si los imanes no se pueden acoplar a la pantalla, utilice 3 tornillos M4 que pueda adquirir en cualquier tienda.
• Acople la unidad táctil a la superficie del mismo nivel que la superficie de la pantalla.
• Acople la unidad táctil a una superficie plana, lisa y no combada. Si la superficie de la pantalla tiene un desnivel superior a 5 mm, la posición de los dedos no se detectará y las operaciones táctiles pueden no realizarse correctamente.

Procedimiento de instalación

Instale la unidad táctil y, a continuación, conéctela al proyector.

Precaución

Únicamente deben conectar la unidad táctil al dispositivo EB-1430Wi. No la conecte a ningún otro proyector o dispositivo.

1

Encienda el proyector y, a continuación, presione el botón Menú.

Con el mando a distancia

Con el panel de control

2

Seleccione Easy Interactive Function en Extendida.

3

Seleccione Ajust. Unidad táctil.

4

Seleccione Patrón de instalación.

El patrón de instalación se mostrará en la imagen proyectada.

5

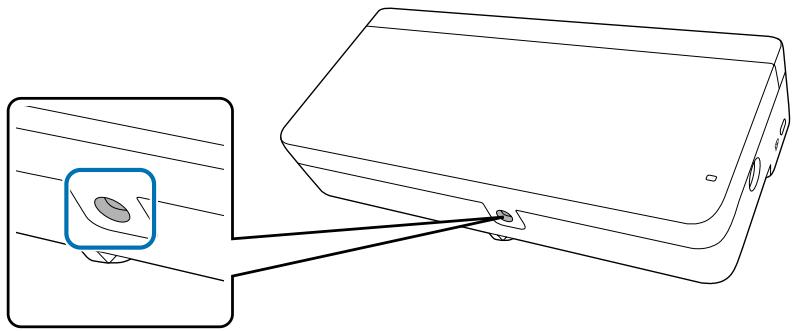

Afloje el tornillo situado en la parte inferior de la tapa de los diales mediante un destornillador de estrella n.° 2 disponible en el mercado.

6

Deslice la tapa de los diales hacia abajo para quitarla.

7

Quite los dos marcadores de la Unidad táctil

8

Utilice los marcadores que ha quitado para alinear la emisión láser antes de instalar la Unidad táctil.

Determine la posición de instalación de la Unidad táctil

Le recomendamos que marque las siguientes posiciones de instalación para que esta sea más fácil.

(1): línea de centro del patrón de instalación. Alinee con la línea de centro de la Unidad táctil (3). (2): 25 mm desde el borde superior de la imagen proyectada. Alinee con el borde inferior de la Unidad táctil.

[Unidad: mm]

Fije la Unidad táctil

• Pantallas magnéticas: coloque la parte posterior de la Unidad táctil en la superficie de la pantalla y, a continuación, fíjela.

Precaución

Cuando instale la Unidad táctil en una superficie magnética, ponga cuidado para que sus dedos, o cualquier otra parte de su cuerpo, no queden atrapados entre los imanes y la superficie de instalación. El producto utiliza imanes potentes que podrían provocarles lesiones si sus dedos quedaran atrapados.

• Pantallas no magnéticas: acople los separadores y fíjelos con 3 tornillos M4.

[Unidad: mm]

Sección transversal del orificio del tornillo

10

Conecte el cable de conexión de la Unidad táctil, que está conectado al proyector, al puerto TCH de dicha unidad.

Ajuste del ángulo

Ajuste el ángulo de la luz láser precedente de la Unidad táctil de forma que esta pueda detectar la posición de sus dedos.

Antes de ajustar el ángulo, asegúrese de que se ha completado la calibración del lápiz interactivo.

"Calibrar el lápiz" p.47

Seleccione Easy Interactive Function en Extendida desde el menú Configuración del proyector.

Seleccione Ajust. Unidad táctil.

3

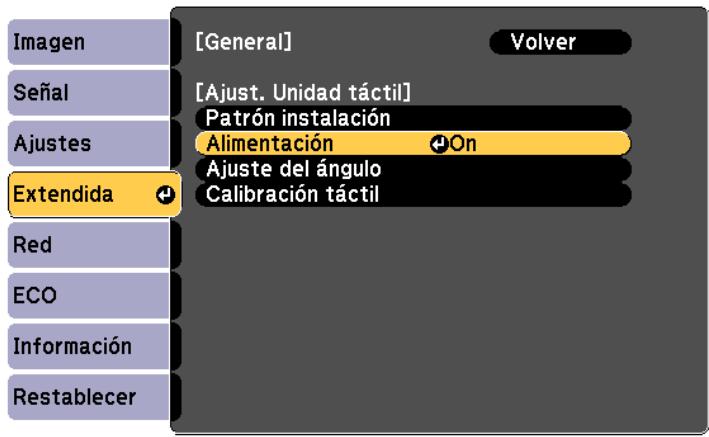

Establezca Alimentación en On.

La alimentación de la Unidad táctil se activará y el indicador se iluminará en azul.

Advertencia

No mire a la ventana de proyección del proyector ni a los puertos de emisión láser de la Unidad táctil. Si no sigue esta recomendación, podría dañarse la vista debido a la potente luz láser emitida.

Cuando la opción Alimentación está establecida en On, la próxima vez que encienda el proyector la Unidad táctil se encenderá automáticamente.

4

Paso: - Antes del ajuste, gire los diales de ajuste hacia la izquierda hasta que pare el dial.

Precaución: Para el primer ajuste del ángulo, ejecute "Patrón de instalación" y alinee el centro de la unidad táctil con el centro. Compruebe que se ha realizado la "Calibración automática" o "Calibración manual".

Inicie el ajuste del ángulo cuando estos estén finalizados. Realice el siguiente paso.

5

Gire los diales de ajuste de la unidad táctil en sentido contrario a las agujas del reloj hasta escuchar un clic.

Cuando escuche un clic procedente del dial de ajuste, cese de girar y, a continuación, presione el botón [ ] del mando a distancia. Se mostrará la suma de las opiniones en pantalla.

Acople los dos marcadores que quitó de la unidad táctil en las posiciones de marcador ( ) ( ) de la pantalla de proyección.

Haga coincidir las posiciones de forma que las cruces (B) de los marcadores se superpongan con los puntos (A) para ( ) ( ).

Cuando los punteros ( ) ( ) con el mismo color que las posiciones de marcador se muestren a la izquierda y derecha de la pantalla de proyección, acople los marcadores a la pantalla de proyección.

• Pantallas magnéticas: Coloque la parte inferior de los marcadores en la pantalla.
• Pantallas no magnéticas: utilice la cinta suministrada para fijar los marcadores. Acople la cinta de forma que los extremos del marcador no sobresalgan de la pantalla.

Correcto	Incorrecto

No coloque nada que no sean los marcadores cerca de la imagen proyectada durante el ajuste del ángulo. Si hay otros objetos en la imagen proyectada, puede que el ajuste del ángulo no se realice correctamente.

7

Gire los diales de ajuste de la unidad táctil para mover los punteros ( ) ( ) de forma que se superpongan con el destino ( ) ( ) del mismo color en cada lado.

Cuando gire el dial de ajuste en el sentido de las agujas del reloj, el puntero se moverá diagonalmente hacia arriba hacia el centro de la imagen proyectada.

Cuando gire el dial de ajuste en sentido contrario a las agujas del reloj, el puntero se moverá diagonalmente hacia abajo desde el centro de la imagen proyectada.

Cuando los punteros se superpongan en la posición correcta, los colores serán más vivos (Ⓒ) (Ⓞ).

• Si escucha un clic procedente del dial, el puntero no se moverá más.
• Cuando gire los diales, asegúrese de que las sombras de su brazo o su cuerpo no se superpongan con los marcadores.

8

Cuando los colores de los punteros situados a la izquierda y derecha sean más vivos ( ), presione el botón [ ] del mando a distancia.

Se mostrará a continuación la pantalla.

[Ajuste del ángulo] 3/4 Confirmación

Confirme el resultado del ajuste del ángulo.

1. 1. Coloque marcadores en la posición de marcador [1]. Compruebe que los círculos están rellenos. 2. Coloque marcadores en la posición de marcador [2]. Compruebe que los círculos están rellenos.

Precaución:

Si los círculos no están rellenos, vuelva al paso "1/4 Preparativos". Gire los diales de ajuste hacia la izquierda hasta que paren. Vuelva a realizar el ajuste del ángulo.

Posición de marcador

[Esc]: Volver [Siguiente]

9

Coloque los marcadores en las posiciones de marcador superiores [1] ( ) ( )

Cuando el ajuste del ángulo se haya realizado correctamente, los colores de los punteros superiores serán más vivos ( Ⓒ ) ( Ⓒ ).

[2]

[Ajuste del ángulo] 3/4 Confirmación

Confirmar el resultado del ajuste del ángulo.

1. Coloque los marcadores en la posición de marcador [1]. Compruebe que los círculos estén rellenos.
2. Coloque los marcadores en la posición de marcador [2]. Compruebe que algunos círculos estén rellenos.

Precaución:

Si los círculos no están rellenos, vuelva al paso "1/4 Preparativos". Gire los diales de ajuste hacia la izquierda hasta que paren. Vuelva a realizar el ajuste del ángulo.

Posición de marcador

[Esc]: Volver [Siguiente]

Si los colores de los punteros superiores no se ven más vivos, ( ), comience de nuevo desde el paso 4.

10

Coloque los marcadores en las posiciones de marcador inferiores [2] ( ) ( )

Cuando el ajuste del ángulo se haya realizado correctamente, los colores de los punteros inferiores serán más vivos ( Ⓒ) ( Ⓒ).

Si los colores de los punteros inferiores no se ven más vivos, ( ), comience de nuevo desde el paso 4.

11

Cuando haya terminado de realizar las comprobaciones, quite los marcadores y, a continuación, presione el botón [←] del mando a distancia.

Se mostrará la siguiente pantalla.

12

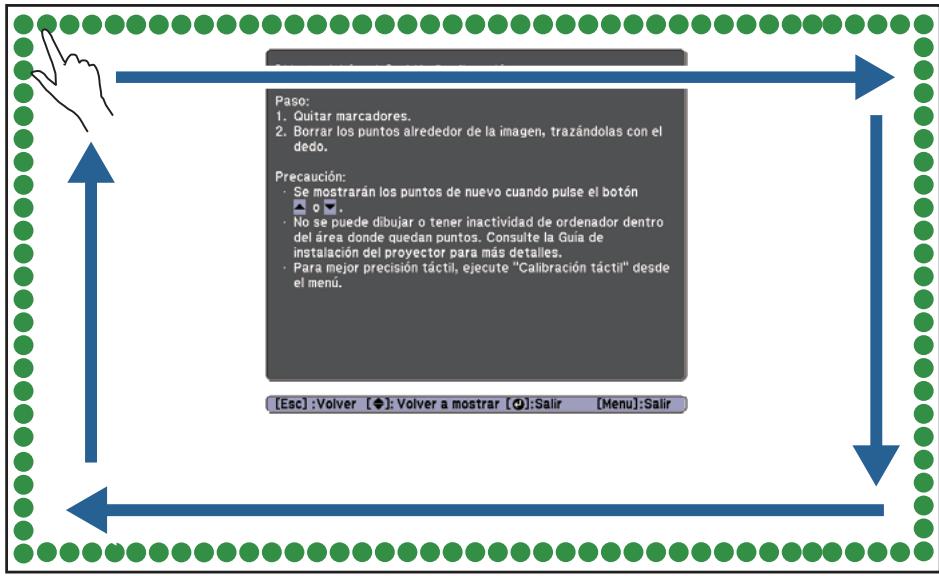

Trace los puntos ( ○ ) con el dedo.

Cuando el ajuste del ángulo se realice correctamente, los puntos que ha trazado desaparecerán.

Las operaciones táctiles pueden no realizarse correctamente si utiliza uñas artificiales o esmalte de uñas, o si los dedos están tapados con vendas, etc.

Cuando todos los puntos hayan desaparecido, presione el botón [ ] del mando a distancia y, a continuación, vaya al paso 14.

Si algunos puntos permanecen tal y como se muestra en la figura, compruebe la información que se muestra a continuación.

• Retire todos los obstáculos que se encuentren alrededor de la pantalla de proyección. Después de retirar cualquier obstáculo, presione el botón [ ] o [ ] del mando a distancia y, a continuación, repita el paso 12.
• Si los puntos permanecen después de quitar los obstáculos, gire los diales de ajuste un cuarto de vuelta aproximadamente en sentido contrario a las agujas del reloj. A continuación, presione el botón [ ] o [ ] del mando a distancia y repita el paso 12.
• Vaya al paso 13 si siguen apareciendo puntos incluso después de haber realizado este paso o si hay obstáculos que no se pueden quitar, como por ejemplo repisas de pizarra o marcos.

Pegue los deflectores de infrarrojos suministrados de forma que el obstáculo no refleje el láser (solamente si hay un obstáculo cercano a la pantalla de proyección que no se pueda mover).

Pegue los deflectores entre los puntos y el obstáculo. Ajuste el número de deflectores conforme al número de puntos.

Quite la cinta de la parte posterior de los deflectores de infrarrojos y péguela en la pantalla.

• No quite un detector de infrarrojos una vez lo haya pegado en su lugar. Si no sigue esta recomendación, la fuerza adhesiva de la cinta se puede debilitar.
• No pegue la cinta ni coloque nada en los deflectores de infrarrojos. En caso contrario, los deflectores de infrarrojos no funcionarán correctamente.

Después de colocar los deflectores de infrarrojos, presione el botón [ ] o [ ] del mando a distancia y, a continuación, repita el paso 12.

Si los puntos no desaparecen incluso después de haber acoplado los deflectores de infrarrojos, gire los diales de ajuste un cuarto de vuelta aproximadamente en sentido contrario a las agujas del reloj. A continuación, presione el botón [ ] o [ ] del mando a distancia y repita el paso 12.

Si los puntos no desaparecen incluso después de realizar los procedimientos anteriores, póngase en contacto con su proveedor local que aparece en la lista de contactos de proyectores Epson incluida en el CD-ROM de documentación.

Guarde los marcadores en la Unidad táctil

15

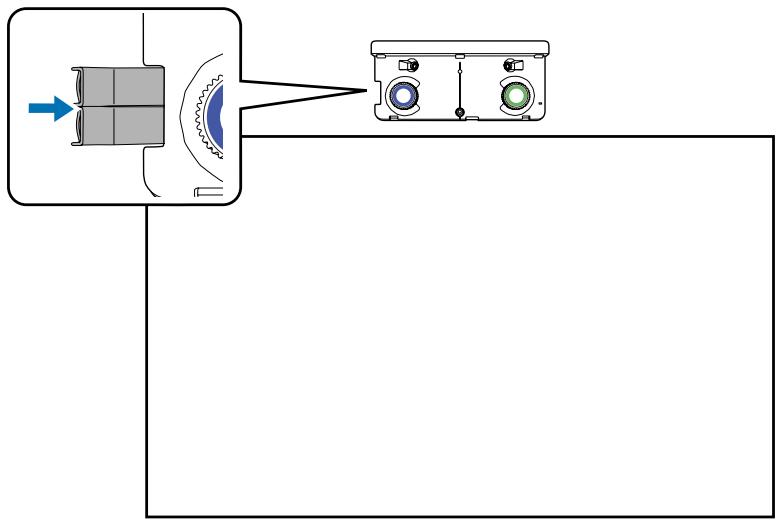

Coloque las etiquetas en las pestañas de cada lado de la Unidad táctil. Haga coincidir el centro de las etiquetas con las pestañas de la Unidad táctil.

Si la Unidad táctil cambia de posición, utilice las etiquetas para volver a instalarla en la posición correcta.

16

Coloque la tapa de los diales y, a continuación, apriete el tornillo situado en la parte inferior de dicha tapa.

Calibración táctil

Realice la calibración táctil de forma que el proyector pueda reconocer operaciones táctiles de forma precisa.

1

Presione el botón Menú del proyector

Con el mando a distancia

Con el panel de control

2

Seleccione Easy Interactive Function en Extendida

3

Seleccione Ajust. Unidad táctil

4

Seleccione Calibración táctil

Se muestra el mensaje de ajuste de enfoque.

5

Asegúrese de que la pantalla está enfocada y, a continuación, seleccione Sí

[Calibración táctil]

Ajuste el enfoque para que los caracteres aparezcan más nítidos.

Precaución: No coloque la mano u otros obstáculos en la pantalla durante el ajuste.

Toque cada marca como en la pantalla con el dedo. - Siga tocando las marcas hasta que se muevan. - Continúe hasta que haya tocado todas las marcas hasta la final en la parte inferior derecha.

La calibración empezará cuando termine los preparativos. ¿Desea continuar?

Sí

No

Aparecerá un punto en la parte superior izquierda de la pantalla de proyección.

6

Toque el centro del punto con el dedo.

Cuando el punto desaparezca y se traslade a la siguiente posición, quite el dedo.

• Asegúrese de tocar el centro del punto. De lo contrario, puede que no se posicione correctamente.

• No toque con ninguna otra cosa que no sea la punta del dedo.

7. Repita el paso 6 hasta que todos los puntos desaparezcan.

Cuando todos los puntos desaparezcan, la calibración táctil se habrá completado.

• Si toca la posición incorrecta, presione el botón [Esc] del mando a distancia o del panel de control. Esta acción le devolverá al punto anterior. No puede retroceder dos puntos.
• Para cancelar la calibración táctil, mantenga presionado el botón [Esc] durante dos segundos.
• La calibración táctil puede tardar en completarse varios segundos después de que todos los puntos hayan desaparecido.

Función de configuración por lotes

Una vez establecido el contenido del menú Configuración para un proyector, puede usarlo para realizar la configuración por lotes para varios proyectores (función de configuración por lotes). La función de configuración por lotes solamente se aplica a proyectores con el mismo número de modelos.

Utilice uno de los siguientes métodos.

• Configuración mediante una unidad flash USB.
• Configuración mediante el Actualizador de red EasyMP.

En esta guía se explica cómo utilizar una unidad flash USB.

• ElARRY: el que se refleja en la configuración por lotes.
• Configuración del menú Red (excepto para los menús Correo y Otros)
• Horas lámpara y Estado del menú Información
• Realice la configuración por lotes antes de abrir la imagen proyectada. Los valores de ajuste para la imagen proyectada, como por ejemplo Keystone, se reflejan en la función de configuración por lotes. Si la configuración por lotes se realiza después de abrir la imagen proyectada, los ajustes realizados podrían cambiar.
• Mediante la configuración por lotes, el logotipo del usuario registrado se establece para los otros proyectores. No registre información confidencial ni otro tipo de información como el logotipo del usuario.

Precaución

Guardar la configuración en la unidad flash USB

• Utilice una unidad flash USB con formato FAT.
• La configuración por lotes no puede ser realizada por unidades USB que incorporen funciones de seguridad. Utilice una unidad flash USB que no incorpore funciones de seguridad.
• La función de configuración por lotes no puede ser realizada por lectores de tarjetas USB ni por unidades de disco duro USB.

1

Desconectar el cable de alimentación del proyector y comprobar que todos los indicadores del proyector se han apagado

2

Conectar la unidad flash USB al puerto USB-A del proyector

• No conecte una unidad flash USB al puerto .
• Conecte la unidad flash USB directamente al proyector. Si la unidad flash USB se conecta al proyector a través de un concentrador USB, es posible que la configuración no se guarde correctamente.
• Conecte una unidad flash USB vacía. Si la unidad flash USB contiene otros datos que no sea el archivo de configuración por lotes, es posible que la configuración no se guarde correctamente.
• Si ha guardado un archivo de configuración por lotes desde otro proyector en la unidad flash USB, elimínelo o cambie su nombre. La función de configuración por lotes no puede sobrescribir un archivo de configuración por lotes.
• El nombre del archivo de la configuración por lotes es PJCONFDATA.bin. Si necesita cambiar el nombre de archivo, agregue texto después de PJCONFDATA. Si cambia la sección PJCONFDATA del nombre de archivo, es posible que el proyector no sea capaz de reconocer el archivo correctamente.
• Solamente puede usar caracteres de un solo byte para el nombre de archivo.

3

Mientras se mantiene presionado el botón [Esc] del mando a distancia o del panel de control, conecte el cable de alimentación al proyector.

El color de los indicadores de estado y alimentación cambiará a azul y el de los indicadores de lámpara y temperatura a naranja.

Cuando todos los indicadores del proyector estén encendidos, suelte el botón [Esc].

Cuando todos los indicadores comiencen a parpadear, significa que el archivo de configuración por lotes se está escribiendo.

Precaución

• No conecte el cable de alimentación desde el proyector mientras el archivo se esté escribiendo. Si el cable de alimentación se desconecta, es posible que el proyector no se inicie correctamente.
• No desconecte la unidad flash USB del proyector cuando el archivo se está escribiendo. Si la unidad flash USB se desconecta, es posible que el proyector no se inicie correctamente.

Cuando la escritura se complete con normalidad, el proyector se apagará y solamente el indicador de alimentación se iluminará en azul.

Cuando la alimentación se desconecte, quite la unidad flash USB.

Reflejar la configuración guardada en otros proyectores

1. Desconectar el cable de alimentación del proyector y comprobar que todos los indicadores del proyector se han apagado. 2. Conectar la unidad flash USB que contiene el archivo de configuración por lotes guardado al puerto USB-A del proyector.

• No conecte una unidad flash USB al puerto.
• Cuando la unidad flash USB contiene entre 1 y 3 archivos de configuración por lotes, el archivo se refleja en el proyector con el mismo número de modelos. Si hay varios archivos para un proyector con el mismo número de modelos, es posible que la configuración no se refleje correctamente.
• Cuando hay cuatro o más temas de archivos de configuración por lotes en la unidad flash USB, es posible que la configuración no se refleje correctamente.
• No almacene ningún dato excepto el archivo de configuración por lotes en la unidad flash USB. Si la unidad flash USB contiene otros datos que no sean el archivo de configuración por lotes, es posible que la configuración no se refleje correctamente.

3

Mientras se mantiene presionado el botón Menu del mando a distancia o del panel de control, conecte el cable de alimentación al proyector.

El color de los indicadores de estado y alimentación cambiará a azul y el de los indicadores de lámpara y temperatura a naranja.

Cuando todos los indicadores del proyector estén encendidos, suelte el botón Menu. El indicador se iluminará durante, aproximadamente, 75 segundos.

Cuando todos los indicadores comiencen a parpadear, significa que la configuración se está escribiendo.

Precaución

• No conecte el cable de alimentación desde el proyector mientras la configuración se está escribiendo. Si el cable de alimentación se desconecta, es posible que el proyector no se inicie correctamente.
• No desconecte la unidad flash USB del proyector cuando la configuración se está escribiendo. Si la unidad flash USB se desconecta, es posible que el proyector no se inicie correctamente.

Cuando la escritura se complete con normalidad, el proyector se apagará y solamente el indicador de alimentación se iluminará en azul.

Cuando la alimentación se desconecte, quite la unidad flash USB.

Cuando la configuración falla

Comprobación	Remedio
¿Parpadean losindicadores de la lámpara y de temperatura en naranja rápidamente?Status ☐ ☐ ☐Source Search ☐ ☐ ☐Lamp ☐ ☐ ☐Temp	El archivo de configuración por lotes puede estar dañado o la unidad flash USB pueda que no está correctamente connectada. Desconnecte la unidad flash USB,desenchufe el cable de alimentación del projector y,acontinuación,vuelva a enchufarlo y,porultimate,inténtelo de nuevo.
¿Parpadean losindicadores de alimentación y estado en azul y losindicadores del lámpara y temperatura en naranja, todos ellos rápidamente?Status	La descripciónde la configuraciónpuede haberfallado y unerror pue-de haberocurrido en el firmware del projector. Deje deutilizar elprojector,quite el enchufede alimentaciónde la toma de corrienteeléctrica ypongase encontacto con suproveedor local o conladirección máscerrana proportiónada enla lista de contactos deprojectoresEpson.

Utilizar la función interactiva cuando hay varios proyectores instalados

Cuando utilice el lápiz interactivo en la misma sala en la que hay varios proyectores, las interferencias de infrarrojos pueden provocar inestabilidad en las operaciones del lápiz. Las operaciones del lápiz interactivo se estabilizan conectando los proyectores mediante cables.

Mediante el Grupo de cable del mando a distancia opcional (ELPKC28), puede conectar los puertos SYNC de los proyectores en serie. Después de conectar los puertos, en el menú Configuración, establezca Extendida - Easy Interactive Function - Avanzado - Sinc. de proyectores en Cableado.

Para más información, consulte el Manual de usuario del proyector (Document CD-ROM).

• El puerto SYNC tiene tomas ENTRADA y SALIDA. Cuando conecte un extremo del cable a una toma ENTRADA, conecte el otro extremo a una toma SALIDA.
• Cuando conecte más de dos proyectores, no es necesario conectar el primer proyector al último.

Salida

Acople del cable de seguridad

Puede acoplar una cadena antirrobo (que puede adquirir en cualquier tienda especializada) a este producto.

Pase un extremo de la cadena antirrobo por los puntos de instalación del cable de seguridad que se encuentran en el proyector y en la placa de fijación. Consulte el manual de usuario suministrado con la cadena antirrobo para obtener instrucciones sobre cómo bloquearla.

La ranura de seguridad de este producto es compatible con el sistema de seguridad Microsaver fabricado por Kensington. Consulte la siguiente información para obtener más detalles sobre el sistema de seguridad Microsaver.

http://www.kensington.com/

Aviso general

OS X es una marca comercial de Apple Inc.

Microsoft y Windows son marcas comerciales o marcas registradas de Microsoft Corporation en Estados Unidos y/u otros países.
