Tipo de producto	Detector de humo
Marca	ABUS
Modelo	RM0011
Tipo de sensor	Fotoeléctrico
Fuente de alimentación	Batería de 9V (incluida)
Duración de la batería	Aproximadamente 1 año
Diámetro del detector	120 mm
Altura del detector	40 mm
Peso	150 g
Volumen de la alarma	85 dB a 3 m
Botón de prueba	Sí
Función de silencio	Sí
Aviso de batería baja	Sonido de pitido
LED indicador	Rojo para alarma, verde para normal
Interconectividad	Inalámbrica, hasta 20 unidades
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% a 90% sin condensación
Cumplimiento	EN 14604
Mantenimiento	Aspirar el polvo mensualmente; reemplazar la batería anualmente
Piezas de repuesto	Batería de 9V (tipo estándar)
Reparabilidad	No reparable por el usuario; reemplazar la unidad después de 10 años

Preguntas frecuentes - RM0011 ABUS

¿Cómo instalo el detector de humo ABUS RM0011?

Monte la base del detector en el techo o la pared usando los tornillos y anclajes incluidos. Instale una batería de 9V, luego gire el detector sobre la base hasta que encaje. Presione el botón de prueba para verificar el funcionamiento.

¿Qué debo hacer si el detector emite pitidos cada pocos minutos?

Un sonido de pitido indica una batería baja. Reemplace la batería de 9V por una nueva inmediatamente. Si los pitidos continúan después del cambio de batería, limpie el detector y verifique si hay polvo.

¿Cómo silencio una falsa alarma?

Presione el botón de silencio en el detector para silenciar temporalmente la alarma durante unos 10 minutos. Si el humo se disipa, la alarma se restablecerá automáticamente.

¿Cuál es el mejor lugar para instalar el detector de humo?

Instálelo en el techo a al menos 30 cm de paredes y esquinas. Evite cocinas, baños y garajes para prevenir falsas alarmas. En hogares de varios niveles, coloque uno en cada nivel.

¿Puedo interconectar varios detectores RM0011?

Sí, hasta 20 detectores ABUS RM0011 pueden estar interconectados inalámbricamente. Cuando uno detecta humo, todas las unidades sonarán la alarma. Siga el manual de usuario para las instrucciones de emparejamiento.

¿Con qué frecuencia debo probar el detector?

Pruebe el detector semanalmente presionando el botón de prueba hasta que suene la alarma. Esto asegura que la batería y el sensor funcionan correctamente.

¿Cuál es la vida útil esperada del detector?

El detector de humo tiene una vida útil de 10 años desde la fecha de fabricación. Reemplace toda la unidad después de 10 años, incluso si parece funcionar.

¿Cómo limpio el detector de humo?

Use una aspiradora con un cepillo suave para eliminar suavemente el polvo y los residuos de las rejillas. No use agua, limpiadores ni disolventes. Limpie mensualmente.

¿Qué significa el parpadeo del LED rojo?

Un parpadeo del LED rojo cada 40 segundos indica que el detector funciona normalmente. Una luz roja continua o un parpadeo rápido indican una condición de alarma.

¿Es el ABUS RM0011 adecuado para su uso en caravanas o barcos?

Sí, el detector es adecuado para instalaciones temporales en caravanas, autocaravanas y barcos. Sin embargo, evite áreas con alta humedad o temperaturas extremas.

MANUAL DE USUARIO RM0011 ABUS

Instrucciones de instalación y funcionamiento

ABUS

Detector de humo fotoeléctrico por radio RM 04 Li VdS Radio

VdS

G 203075

CE0768

0768-CPD-20432
EN 14604:2005

Apreciados Clientes,

Felicidades, han hecho una buena elección.

Este detector de humo por radiofrecuencia ABUS va equipado con un fiable sistema por radiofrecuencia de última generación.

Gracias al uso de unos componentes modernos y fiables este detector cuenta con un alto volumen y un gran alcance.

Otra ventaja de este detector de humo por radiofrecuencia es el conmutador de codificación, gracias al cual quedan prácticamente excluidas las interferencias procedentes de otros sistemas de radio.

Este detector de humo está homologado por la VdS y garantiza la aplicación de las normas más exigentes en cuanto a calidad de la producción.

¡Lean atentamente estas instrucciones antes de poner en marcha el aparato!

Principio de funcionamiento y características

Este detector de humo conectable en red por radiofrecuencia con conexión silenciosa, opera según el principio óptico y cuenta con una cámara de medición en donde se detectan las partículas de humo entrantes.

Si se supera el umbral de alarma suena una alarma acústica. En el caso de los detectores de humo conectables en red, también se detecta la alarma de otros detectores con el mismo código. En dicho caso también se activa la alarma.

La alarma se mantiene activa mientras haya humo en la cámara de medición. La alarma se desactivará cuando deje de haber humo en la cámara de medición.

• Superficie de control: 40 m ^2 de un espacio.
• Funcionamiento con pilas (1 pila de 9V)
• Función memoria de alarmas
• Detección automática del estado de la pila
• Control del compartimiento de las pilas (el detector sólo puede montarse con la pila colocada)
• Fácil montaje en el techo

Que hacer si suena la alarma

• ¡Abandone inmediatamente la vivienda! Cada segundo cuenta, así que no debe perder tiempo vistiéndose o cogiendo los objetos de valor. ¡Utilice el plan de evacuación!
• No abra ninguna puerta sin haber comprobado previamente la superficie de la misma. ¡Si está caliente o sale humo por debajo de la puerta absténgase de abrirla! Utilice vías de evacuación alternativas. Si la superficie de la puerta está fría, apoye el hombro contra ella y ábrala ligeramente, estando preparado para cerrarla de golpe en caso de irrupción de calor o de humo.
• Si hay humo en el aire, manténgase a ras de suelo y de ser posible respire a través de un pañuelo húmedo.
• Una vez fuera del edificio vaya al punto de encuentro acordado y no regrese a la casa.
• Llame a los bomberos desde fuera del edificio que esté en llamas.

Puntos de montaje

• Coloque el detector de humo en el techo en el centro de la habitación.
• Las habitaciones preferentes son las salas de estar, los dormitorios y las habitaciones de los niños. En caso de haber varios dormitorios instale detectores en cada uno de ellos.
• Con el objetivo de controlar los pasillos, es aconsejable montar detectores de humo en los mismos, ya que las escaleras son un punto en donde pueden avivarse especialmente los incendios (efecto chimenea). En el caso de los pasillos largos deberán instalarse varios detectores. La distancia entre detectores no debería superar los 8 m.

- A la hora de proceder al montaje en el techo, debe comprobarse que los detectores estén separados como mínimo 15 cm de la pared y 50 cm de cualquier esquina.

Puntos de montaje a evitar

• Puntos en donde quepa esperar unas oscilaciones de temperatura superiores al margen de temperaturas de servicio (+4° C a +45° C).
• Puntos en donde las corrientes de aire puedan impedir que el humo llegue a los detectores, por ejemplo junto a ventanas, puertas o conductos de ventilación.
• Puntos en donde puedan activarse falsas alarmas como consecuencia de la presencia de vapor, de un grado superior humedad del aire o de gases de escape, por ejemplo en cocinas, baños o garajes.
• Puntos en donde pueda verse alterado el funcionamiento del detector por una mayor presencia de polvo o suciedad.
• En el punto más elevado de tejados en forma de "A". La distancia respecto al pico del tejado no debe ser inferior a 30 cm.

Instalación y colocación

• Suelte el detector de humo de la base (girándolo en sentido contrario al de las agujas del reloj) y marque unos orificios a través de la base.
• Efectúe los orificios pertinentes, coloque los tacos y atornille la base del detector.
• Coloque la pila y fije el detector de humo a la base (girándolo en el sentido de las agujas del reloj). El detector va equipado con un dispositivo de seguridad que impide la colocación del detector sin la pila.
• Si el detector de humo no puede fijarse a la base, debe comprobarse la correcta colocación de la pila.

Puesta en marcha y control de funciones (Test)

- El detector de humo es operativo a partir del momento en que se ha colocado la pila. Debajo del botón de test hay un piloto rojo que parpadea una vez por 8 segundos, indicando de este modo que la pila está correctamente colocada y que genera suficiente corriente para activar la alarma.

Cada detector de humos debe ser revisado cada 4 semanas. En caso de que no funcione, debe ser cambiado de inmediato por su propia seguridad.

• Como alternativa puede utilizarse el spray de prueba RM del programa ABUS para verificar el funcionamiento del detector de humo. A continuación suena la sirena y se comprueba el funcionamiento del detector de humo (excepto la transmisión por radio).
• Simultáneamente se reduce la sensibilidad del detector de humo, escuchándose 2 breves pitidos.
• Para comprobar la función de alarma por radiofrecuencia debe pulsarse el botón de test durante más de 3 segundos (a continuación el detector de humo funciona en modo silencioso). A continuación el LED de test permanece encendido ininterrumpidamente por espacio de 40 segundos. Ello indica la transmisión por radio. Tras una breve espera, sonará por espacio de 25 segundos una alarma en todos los demás detectores.

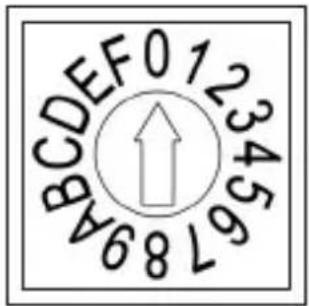

Conexión en red del detector de humo por radio

• Todos los detectores de humo conectados en red deben ajustarse con el mismo código de radio.
• Todos los detectores salen ajustados de fábrica con un código idéntico. Para evitar interferencias con otros detectores idénticos, debería modificarse dicho código en todos los detectores antes de su puesta en marcha.
• Recomendación: Vuelva a cambiar el código en caso de dispararse una falsa alarma sin razón aparente. Podría ser que en el vecindario hubiera instalado un detector idéntico.
• Tras ajustar el nuevo código debe verificarse todo el sistema (véase test).

0123459789A A B C D E F 0

Nota:

Asegúrese de que ajusta correctamente el código seleccionado.

Para el ajuste debería utilizarse un destornillador.

Código "0" especial

• El código "0" tiene una función de prioridad.
• Si en un detector de humo por radiofrecuencia se ha ajustado el código "0", dicho detector puede recibir con un retardo de aprox. 3 minutos las señales de alarma de los detectores con todos los demás códigos, enviando directamente una alarma a todos los demás detectores que estén ajustados con el código "0". Esta función puede ser útil para múltiples aplicaciones, p. ej. en una casa con varias viviendas.
• En el caso que se detecte una alarma en detectores de humo por radiofrecuencia con el código "0" ajustado, dichos detectores envían, directamente y sin demora, la alarma a todos los demás detectores.
• Ejemplo: Un detector de humo por radiofrecuencia instalado en el edificio (Código 0) detecta humo y lo comunica a todos los demás detectores de humo por radiofrecuencia que se encuentren dentro del alcance de las ondas de radio. Esto significa que la alarma es recibida por los detectores de la planta baja (p. ej. Código 1) y por todos los demás (Código 2 ...).

Función memoria de alarmas

Si un detector de humo activa una alarma por humo o por otro motivo (pero no por pulsar el botón de test), la activación en dicho detector de humo se memorizará hasta un máximo de 12 horas. La activación memorizada se indicará cada 8 segundos por un pitido y un parpadeo simultáneos. La función del detector de humo no se afectada en dicho período. La memoria puede borrarse, manteniendo pulsado el botón de test, hasta que suene una señal de alarma.

Conexión silenciosa/reducción de la sensibilidad

La reducción de la sensibilidad puede ser útil en determinadas situaciones (p. ej. al fumar un cigarrillo).

• En caso de riesgo de falsa alarma es posible reducir la sensibilidad, para un período de aproximadamente 10 minutos, por medio del botón de test. Para ello debe mantenerse pulsado el botón de test durante 2–3 segundos. A continuación, el LED parpadeará 2 veces cada 8 segundos.

- Transcurridos unos 10 minutos, el detector volverá a operar con la sensibilidad normal.

- La sensibilidad también puede devolverse manualmente a su estado normal; para ello basta con volver a pulsar el botón.

Sustitución de la pila

Si la pila está empezando a gastarse, el detector de humo emitirá un pitido cada minuto (durante unos 30 días), que le recordará la necesidad de cambiar la pila (alerta de condición la pila). Al sonar esta señal se debe cambiar la pila inmediatamente por su propia seguridad. No obstante, durante dicho período el detector de humo continua siendo plenamente operativo.

- Tras el cambio de la pila, el detector realiza de forma automática un recalibrado y un autotest, es decir, que el detector llega a registrar incluso una mínima suciedad, manteniéndose no obstante la misma sensibilidad respecto al humo. Concluido este proceso suena un pitido prolongado.

Recomendamos el uso de las siguientes pilas alcalinas de alta calidad: Duracell # MN 1604, Energizer Ultra+, Energizer Industrial, Varta Longlife o una apropiada batería.

Las pilas gastadas no deben tirarse a la basura – deposítelas en los puntos de recogida previstos para tal fin!

Alarma y/o mensaje de error

• Si se supera el umbral de alarma suena una alarma acústica. La alarma se mantiene activa mientras haya humo en la cámara de medición. La alarma se desactivará cuando deje de haber humo en la cámara de medición.
• Este aparato genera dos tonos de alarma diferentes, para que pueda diferenciarse DÓNDE y a través de qué APARATO se ha activado la alarma. La alarma desencadenante (alarma primaria) debe diferenciarse claramente de los demás tonos de alarma (alarma secundaria).
• La alarma puede desactivarse,
• al pulsar el botón de test (parte anterior) de uno de los detectores secundarios sólo se desactivará dicho aparato.
• o al pulsar el botón de test del detector primario, se desactivarán todas las señales de alarma tras un período de 20 segundos.
• En el caso que el detector de humo sufra una avería técnica, dicha situación se indicará mediante 2 o 3 tonos breves.
• Las averías técnicas pueden deberse al polvo, a perturbaciones electro-magnéticas externas y/o a fuentes luminosas extremadamente brillantes. En este caso proceda a limpiar el detector en la manera que se indica en el punto "Mantenimiento".
• En el caso que el fallo no pudiera subsanarse con mantenimiento y/o con un cambio de posición, contacte con el distribuidor especializado.

Mantenimiento

• Los detectores con polvo deben limpiarse. Las acumulaciones de polvo en las ranuras de ventilación del detector pueden aspirarse o soplarse.
  En caso necesario puede arrancarse el polvo con ayuda de un pincel.
• La superficie puede limpiarse con un pañuelo humedecido en lejía jabonosa.
• No utilice productos químicos ni abrasivos.

Recuerde:

Los detectores de humo ayudan a salvar vidas.

Compruebe regularmente la pila y la eficacia del funcionamiento del detector por su propia seguridad. En el día a día debe recordar que el detector de humo no puede evitar ningún incendio sino que sólo avisa en caso de incendio. Por su propia seguridad reemplace el detector de humo cada 10 años como máximo.

Declaración de garantía

Los productos ABUS han sido diseñados y fabricados con el máximo cuidado, verificándose según las normas vigentes. Sin perjuicio de los derechos a garantía legalmente establecidos, ABUS August Bremicker Söhne KG, Altenhofer Weg 25, D-58300 Wetter ofrece para el detector de humo RM04 Li VdS Radio una garantía de cinco años a partir de la fecha de venta del detector al consumidor final.

La garantía cubre únicamente aquellos defectos achacables a fallos del material o de fabricación. En caso de defecto demostrable del material o de fallo de fabricación, el otorgante de la garantía podrá elegir entre la reparación o la sustitución del detector de humo. En estos casos la garantía vence al cumplirse el período de garantía original. Queda excluida cualquier otro tipo de reclamación. Quedan excluidas de la garantía las pilas suministradas con el aparato.

ABUS no se responsabiliza de las deficiencias o daños provocados por acciones externas (p. ej. transporte, actos de violencia, mal uso), por un uso incorrecto, por el desgaste normal o por el incumplimiento de estas instrucciones de funcionamiento.

En caso de ejercer el derecho de garantía deberá adjuntarse al detector de humo sujeto a reclamación el justificante de compra original con la fecha de compra y una breve descripción del fallo.

En caso de detectar un defecto en el detector de humo, ya existente en el momento de la venta, contacte directamente con el vendedor durante los dos primeros años.

Datos técnicos: RM 04 Li VdS Radio
Detección de humo: Reflexión fotoeléctrica
Nivel de potencia acústica: mín. 85dB (3 m)
Conexión silenciosa	10 min.
Reducción de la sensibilidad:
Margen de temperaturas: +4 a +45 grados Celsius
Alimentación de corriente alcalina: 1 bater	ía de litio de bloque de 9V
Vida útil de la pila: hasta los 2 años
Indicador del nivel de la pila: Mín. 30 días
Consumo de corriente: máx. 20 micro A
Altura: 33 mm
Diámetro:	106 mm
Peso:	160 gramos
Número de aparatos conectables en red:	ilimitado
Número de códigos: 16, de los cuales 1 prioritario
Alcance de radio:	dependiendo de las condiciones locales
Frecuencia de radio: 434,33 MHz
Autorización de radio:	R & TTE CE
Otros:	Autotest & recalibrado

Reservado el derecho de efectuar modificaciones técnicas y de cambiar el color. Ninguna responsabilidad por errores y erratas.

Declaración de conformidad

¡Por la presente ABUS August Bremicker Söhne KG, Altenhofer Weg 25, D-58300 Wetter, Alemania, declara la conformidad del aparato RM04 Li VdS Radio

con los requisitos básicos y las demás disposiciones concernientes de la Directiva 1999/5/EG!

La declaración de conformidad está disponible en www.abus.de
