AQ6688 - Radio cassette portátil PHILIPS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiocasete portátil
Marca	Philips
Modelo	AQ6688
Alimentación	Adaptador de corriente 3 V CC (clavija de 3,5 mm, polo central negativo) o 2 pilas alcalinas R6/UM3/AA (18 h de reproducción de casete)
Bandas de radio	AM (MW) y FM estéreo
Presintonías de radio	20 emisoras (10 por banda)
Métodos de sintonización	Manual, automática, acceso directo por entrada de frecuencia, presintonías
Funciones de casete	Reproducción, parada, avance/retroceso rápido, auto reverse
Amplificación de sonido	Volumen ajustable y Dynamic Bass Boost (DBB)
Salida de auriculares	Toma de auriculares estéreo (antena FM integrada en el cable de los auriculares)
Pantalla	Reloj 12/24 h con segundos (parpadeo ":"), segmentos analógicos, indicador estéreo
Bloqueo de teclas	Sí (Lock)
Botón Reset	Sí (restablece todos los ajustes)
Protección de memoria	Mantiene hora, presintonías y última emisora durante 2 min al cambiar pilas o conectar el adaptador
Accesorios incluidos	1 auricular estéreo (AY 3660) y 1 clip para cinturón
Mantenimiento del cabezal de lectura	Limpieza cada 50 horas o una vez al mes con un casete autolimpiante
Conformidad	Prescripciones CE relativas a la limitación de interferencias radioeléctricas
Reciclaje	Materiales reciclables (cartón, plástico); pilas desechar según normativa local

Preguntas frecuentes - AQ6688 PHILIPS

¿Cómo restablecer el aparato en caso de mal funcionamiento?

Utilice la punta de un bolígrafo para presionar el botón RESET ubicado en la parte trasera del compartimento del casete. Esto cancela todos los parámetros (presintonías, etc.) y deberá reprogramar los ajustes.

¿Qué tipos de pilas usar y cómo prolongar su duración?

Use dos pilas alcalinas de tipo R6, UM3 o AA. Las pilas POWER LIFE de Philips ofrecen hasta 18 horas de reproducción de casete. Retire las pilas usadas o si el aparato no se usa durante mucho tiempo.

¿Cómo mejorar la recepción de radio?

En modo FM, el cable de los auriculares sirve como antena: estírelo completamente. En modo AM (MW), oriente el aparato para usar la antena integrada. Aleje el aparato de televisores, ordenadores u otras fuentes de interferencias.

El casete no se reproduce correctamente o el sonido es malo, ¿qué hacer?

Verifique que la toma de auriculares esté bien insertada, el volumen no al mínimo. Si el sonido sigue siendo deficiente, el cabezal de lectura puede estar sucio: límpielo con un casete autolimpiante cada 50 horas de uso.

¿Cómo usar los auriculares de forma segura?

No usar a un volumen demasiado alto para preservar la agudeza auditiva. No usar mientras conduce un vehículo o bicicleta para evitar accidentes.

¿Cómo guardar y recordar una emisora presintonizada?

Seleccione la banda y la emisora deseada, luego mantenga pulsada una tecla de presintonía (0-9) durante más de 2 segundos. Para recordar, simplemente presione la tecla correspondiente.

¿Cómo cambiar de pantalla 12 h a 24 h y cambiar el paso de sintonía?

En modo radio, mantenga pulsado ENTER, luego sin soltar, presione TUNING + (5 s) para 10 kHz/12 h (letra 'U') o TUNING – (5 s) para 9 kHz/24 h (letra 'E'). Atención, se perderán las presintonías.

¿Qué hacer si los mandos o la pantalla no responden?

Una descarga electrostática puede ser la causa. Presione el botón RESET con un bolígrafo, luego reprograme los ajustes.

¿Cómo funciona la protección de memoria?

Durante un corte de alimentación (cambio de pilas o paso a adaptador), la hora, las presintonías y la última emisora se conservan aproximadamente 2 minutos. Esto le da tiempo para cambiar las pilas sin reprogramar todo.

¿Cómo limpiar y mantener el aparato?

Limpie el cabezal de lectura cada 50 horas con un casete autolimpiante. No exponga el aparato a la lluvia, humedad, arena o calor excesivo. Para el reciclaje, siga las instrucciones locales: el embalaje (cartón, plástico) y las pilas son reciclables.

MANUAL DE USUARIO AQ6688 PHILIPS

Instrucciones de manejo

Bedienungsanleitung

Gebruiksaanwijzing

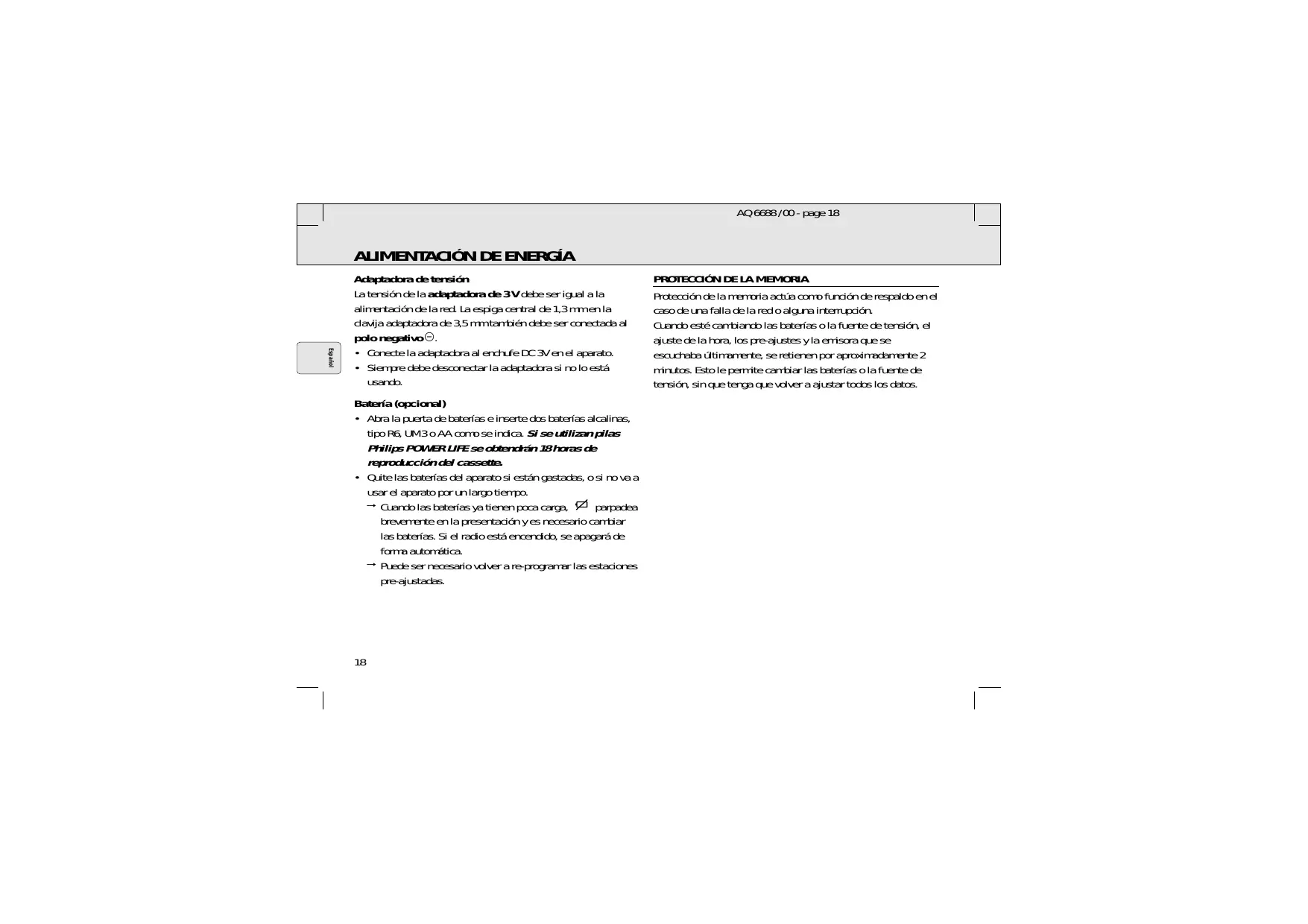

ALIMENTACIÓN DE ENERGÍA

Adaptadora de tensión

La tensión de la adaptadora de 3 V debe ser igual a la alimentación de la red. La espiga central de 1,3 mm en la clavija adaptadora de 3,5 mm también debe ser conectada al polo negativo ⊖.

• Conecte la adaptadora al enchufe DC 3V en el aparato.
• Siempre debe desconectar la adaptadora si no lo está usando.

Batería (opcional)

• Abra la puerta de baterías e inserte dos baterías alcalinas, tipo R6, UM3 o AA como se indica. Si se utilizan pilas Philips POWER LIFE se obtendrán 18 horas de reproducción del cassette.
• Quite las baterías del aparato si están gastadas, o si no va a usar el aparato por un largo tiempo.
  → Cuando las baterías ya tienen poca carga, √ parpadea brevemente en la presentación y es necesario cambiar las baterías. Si el radio está encendido, se apagará de forma automática.
  → Puede ser necesario volver a re-programar las estaciones pre-ajustadas.

PROTECCIÓN DE LA MEMORIA

Protección de la memoria actúa como función de respaldo en el caso de una falla de la red o alguna interrupción. Cuando esté cambiando las baterías o la fuente de tensión, el ajuste de la hora, los pre-ajustes y la emisora que se escuchaba últimamente, se retienen por aproximadamente 2 minutos. Esto le permite cambiar las baterías o la fuente de tensión, sin que tenga que volver a ajustar todos los datos.

CARACTERÍSTICAS GENERALES

AJUSTE DEL RELOJ

Botón de re-ajuste

Si se escucha interferencia externa, por. ej. electricidad estática desde alfombras, tormenta eléctrica, etc. la que afecta la presentación y las funciones electrónicas de su aparato, el botón de ajuste le permite borrar todo (es decir, los pasos de sintonización, los pre-ajustes) y comenzar de nuevo.

- Utilice un bolígrafo para pulsar el botón RESET, que se encuentra en la parte trasera de la puerta de cassette.

Enclavamiento

Este botón le ayuda a prevenir que ningún control en el panel delantero se pulse casualmente cuando esté escuchando al radio, o cuando el radio está fuera de uso.

1 Pulse el botón LOCK

→ aparece en la presentación cuando el enclavamiento esté activado

2 Para desactivar la función de enclavamiento, vuelva a pulsar LOCK

→ ● desaparece de la presentación

PRESENTACIÓN DEL RELOJ

Se presenta la hora del día mediante el sistema de 12 o 24 horas. Los segundos se sincronizan con dos puntos ‘::’ que parpadean cada segundo, y también con el reloj analógico de 12 segmentos, en que cada segmento ▼ representa 5 segundos.

1 En el modo de hora, pulse ENTER.

→ Las cifras del reloj parpadean por 5 segundos.

2 Para ajustar la hora/los minutos para la hora del reloj, pulse HR o MIN presentación todavía esté parpadeando.

→ Mientras mantenga pulsado HR, la hora se avanza progresivamente de 1 a 12, o de 0 a 23. Suelte HR cuando llegue a la hora apropiada.

→ Pulse el botón MIN, y los minutos avanzan rápida y continuamente. Si necesita ajustar los minutos lentamente, pulse el botón breve y repetidamente.

3 Press the ENTER una vez más para confirmar el ajuste de la hora.

→ Las cifras del reloj dejan de parpadear.

AJUSTANDO EL RELOJ

RECEPCIÓN DE RADIO

AJUSTANDO LAS ETAPAS DE SINTONIZACIÓN Y EL RELOJ 12/24 HORAS

En Las Américas la etapa de frecuencia entre dos canales adyacentes es de 10 KHz en la banda AM. En el resto del mundo esta etapa es de 9 KHz. Normalmente la etapa de frecuencia ha sido pre-ajustado en la fábrica de su propia área. La etapa de frecuencia de este aparato se encuentra combinada con la presentación del reloj, donde:

10 KHz usa el reloj de 12 horas

9 KHz usa el reloj de 24 horas

Todas las emisoras pre-ajustadas serán borradas, y tendrán que ser programadas de nuevo cuando cambia la etapa de sincronización.

1 El modo de radio, mantenga pulsado ENTER.

→ La frecuencia de la radioemisora desaparecerá de la presentación.

2 Sin soltar ENTER, pulse y mantenga pulsado:

• TUNING + (hacia arriba) por 5 segundos o más, para seleccionar una etapa de sintonización de 10 KHz y el reloj de 12 horas.
  → 'U' aparece brevemente en la presentación.
• TUNING – (hacia abajo) por 5 segundos o más, para seleccionar una etapa de sintonización de 9 KHz y el reloj de 24 horas.k.
  → 'E' aparece brevemente en la presentación.

1 Conecte el audifono al enchufe 📞.
2 Para encender el radio y seleccionar su banda de frecuencias:
- pulse RADIO ON-OFF una vez para AM
- pulse RADIO ON-OFF dos veces para FM

→ Aparece STEREO en la presentación cuando reciba una transmisión de FM estéreo.

3 Seleccione su emisora mediante una de las siguientes acciones:

→ utilizando el control – TUNING + (sintonización hacia arriba o hacia abajo).
→ pulsando uno de los botones de presintonía 0-9 para una emisora pre-ajustada:
→ Sintonización de Acceso Directo, entrando la propia banda de frecuencia.

4 Ajuste el volumen y el Control Dinámico de Bajo mediante los botones VOLUME y DBB (Dynamic Bass Boost).

5 Para apagar el radio, pulse RADIO ON-OFF una vez o hasta que la presentación dice OFF y vuelve al modo del reloj.

Para mejorar la recepción:

FM: El cordón del audifono funciona como antena FM. Extiéndala completamente y ajustelo.

AM: Utiliza la antena incorporada. Gire el aparato para encontrar la mejor posición.

RECEPCIÓN DE RADIO

SINTONIZACIÓN

Sintonización de Acceso Directo

Es necesario saber la frecuencia de la emisora que quiere escuchar. Ésta puede encontrarse en la guía de programación de radio.

1 En el modo de radio, pulse ENTER.
→ La frecuencia que actualmente se encuentra en la presentación desaparece.
2 Entre las cifras de la frecuencia que Ud desea escuchar dentro de 5 segundos con los botones de presintonía.
3 Vuelva a pulsar ENTER para confirmar la emisora.
→ La presentación demuestra la frecuencia seleccionada o la más próxima.
→ Si cometió un error, aparece, E_r,r en la presentación.

Ejemplos de bandas y frecuencias:

ej.i 98.1 MHz, FM: Pulse 9,8,1 y ENTER

ej.ii 603 KHz, AM : Pulse 6,0,3 y ENTER

Sintonización manual

• Pulse TUNING – o + y brevemente, una vez o las veces que sean necesarias hasta que la frecuencia deseada aparezca. De este modo, es posible cambiar la frecuencia paso a paso.

Sintonización automática

1 Pulse TUNING – or + y manténgalo pulsado hasta que la presentación de frecuencias comience a correr.
2 Cuando se haya encontrado una frecuencia suficientemente fuerte, la sintonización se detiene, o Ud puede detener la sintonización automática pulsando TUNING - o + de nuevo.
3 Repite la operación hasta que haya encontrado la emisora deseada.

SELECCIONANDO Y ALMACENANDO FRECUENCIAS: PRE-AJUSTES

Se pueden almacenar la frecuencias de hasta 20 emisoras en la memoria, 10 en cada banda de frecuencias. Una frecuencia almacenada se borra de la memoria únicamente al almacenar otra frecuencia en su lugar, o en caso de que Ud re-ajuste su radio.

1 Seleccione la banda de frecuencias y sintonice su emisora deseada.
2 Seleccione y pulse uno de los botones de presintonía 0-9 por más de dos segundos para almacenar su emisora.
→ PRESET por más de dos segundos para almacenar su emisora.

RECEPCIÓN DE RADIO

Localizando su emisora pre-ajustada

1 Pulse RADIO ON-OFF una vez o más para seleccionar la banda deseada.
2 Pulse el número pre-ajustado de su emisora deseada.

Español

Borrando le memoria Pre-ajustada mediante RESET

Usando un bolígrafo, pulse el botón RESET.

→ Escuchará un 'clic' que indica que todas las emisoras preajustadas almacenadas, además de la última, han sido todas borradas.

Ahora es necesario re-programar los ajustes en la memoria.

REPRODUCCIÓN DE CASSETTE

REPRODUCCIÓN DE CASSETTES

1 Abra el portacassettes e inserte una cinta.
2 Pulse el portacassettes levemente para cerrarlo.
3 Conecte el audifono al enchufe.
4 Para comenzar la reproducción, pulse ◀ ▶

→ La presentación ahora demuestra EAPE y los segmentos del reloj análogo ▼ mientras esté en este modo.

5 Ajuste el sonido mediante los controles VOLUME y DBB.
6 Para avanzar la cinta, pulse ◀◀, para rebobinarla ▶▶. pulse ■ para detener el avance rápido.
7 Para cambiar el sentido de la cinta durante la reproducción, ajuste el control de sentido DIRECTION ◀ ▶
8 Para detener la reproducción, pulse ■ y el aparato se apaga. → La presentación demuestra OFF antes de volver al modo de reloj.

AUTO RETROCESO

El sentido de la cinta se cambiará automáticamente cada vez que la cinta llegar al final. La reproducción del cassette continúa hasta que Ud pulse ■ o hasta que las baterías estén gastados.

INFORMACIÓN GENERAL

ACCESORIOS (incluidos)

• 1x Auriculares estéreo (AY3660)
- 1x Clip para cinturón

Uso del clip para cinturón

1. Para acoplarlo, coloque el pasador moldeado (que se halla en la parte posterior del clip para cinturón) de forma que encaje en el orificio para el clip para cinturón.
2. Gire el clip para que se cierre, según se indica en el equipo (LOCK).
3. Para separarlo, levante suavemente y gire el clip para liberar según se indica en el equipo (RELEASE) y después extráigalo totalmente.

TENGA PRECAUCIÓN AL UTILIZAR LOS AURICULARES

• Seguridad de audición: escuche a un volumen moderado. Si se emplea un volumen alto puede perjudicarse su capacidad auditiva.
• Seguridad ante el tráfico: no utilice los auriculares mientras conduce un automóvil o va en bicicleta, ya que puede causar un accidente.

MANTENIMIENTO

• Limpie el cabezal magnético cada 50 horas de uso o bien, una vez al mes, reproduciendo una cinta de cassette limpiadora.
• No exponga el equipo y las cintas de cassette a la lluvia, la humedad, la arena o el calor excesivo que se producen, por ejemplo, en un equipo de calefacción o en los vehículos aparcados bajo la exposición a la luz solar directa.

NOTA MEDIOAMBIENTAL

1. Se ha reducido el embalaje en dos materiales distintos: cartón y plástico. Por favor, cumpla con las normativas locales referentes a la eliminación de estos materiales de embalaje.
2. Este aparato está fabricado con materiales que pueden reciclarse y reutilizarse si los desmonta una empresa especializada. Consulte las normas municipales sobre el reciclaje de su equipo.
3. Las pilas contienen sustancias químicas, por lo que deben eliminarse correctamente.

SOLUCIÓN DE PROBLEMAS

Si se produce un problema, verifique los puntos que se relacionan a continuación antes de llevar a reparar el equipo. Si no puede solucionar el problema por sí mismo siguiendo estas sugerencias, consulte con su distribuidor o centro de servicio.

ATENCION: No intente nunca reparar el aparato por sí mismo, ya que ello podría invalidar su garantía.

Zumbido cuando se utiliza el adaptador de red

• El adaptador utilizado no es apropiado
• Utilice un adaptador de CC, regulado a 3 V de buena calidad.

Sonido deficiente / no hay sonido

• El conector de los auriculares no está totalmente insertado.
• Inserte totalmente el conector
• El volumen está apagado
• Aumente el volumen
  – Cabezal de lectura de cinta sucio
• Limpie el cabezal de cinta (véase MANTENIMIENTO)

Zumbido/distorsión de la radio importante

• La antena aérea de FM (cable de auriculares) no está totalmente extendida.
• Extienda totalmente la antena aérea de FM
• El aparato está demasiado cerca de una TV, ordenador, etc.
• Aleje el aparato de los demás equipos eléctricos.
• Pilas agotadas
• Sustituya las pilas

Los controles del panel frontal y/o la pantalla no funcionan adecuadamente

• Descarga electrostática
• Inserte la punta de un bolígrafo en el orificio RESET y vuelva a programar los ajustes.

La función de autoretroceso funciona antes del fin de la cinta

• Alta fricción de la cinta
  • Realice un avance rápido de la cinta completa

La indicación del numéro de tipo se encontrará en la base del aparato y el numéro de serie en el compartimiento para pilas.

El aparato lleva los elementos antiparasitarios necesarios para cumplir con los límites que se estableren en el anexo V del Reglamento sobre Perturbaciones Radioeléctricas e Interferencias aprobado en el Real Decreto 138/1989 (B.O.E. de 9 de Febrero 1989).

STROMVERSORGUNG

Netzadapter

Adaptador de Corrente

9 KHz usa o formato de 24 horas.

• 1x Auscultadores estereofónicos (AY 3660)
- 1x Mola de cinto

Usando a mola de cinto
