Tipo de producto	Aire acondicionado de cassette de techo
Número de modelo	M182CB
Marca	LG
Capacidad de enfriamiento	5.2 kW (18,000 BTU/h)
Capacidad de calefacción	5.8 kW (19,800 BTU/h)
Suministro de energía	220-240 V, 50 Hz, Monofásico
Dimensiones de la unidad interior (An x Pr x Al)	840 x 840 x 250 mm
Dimensiones de la unidad exterior (An x Pr x Al)	900 x 650 x 300 mm
Peso de la unidad interior	20 kg
Peso de la unidad exterior	60 kg
Tipo de refrigerante	R410A
Dirección del flujo de aire	Balanceo automático de 4 vías (arriba/abajo, izquierda/derecha)
Tipo de control	Control remoto con pantalla LCD
Tecnología inverter	Inverter DC (compresor de velocidad variable)
Función de temporizador	Temporizador de encendido/apagado de 24 horas
Modo sueño	Sí, ajusta la temperatura gradualmente

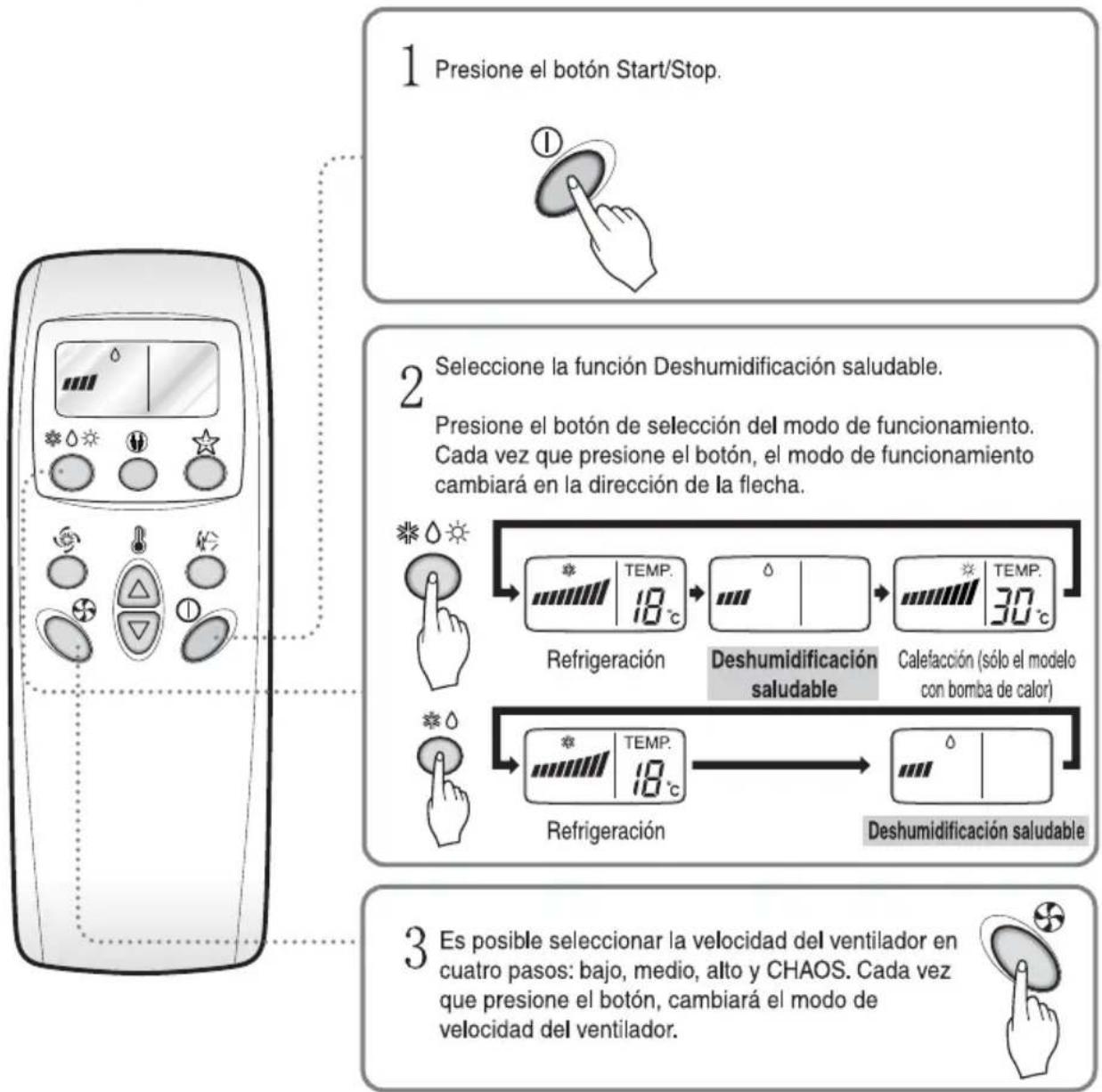

Modo deshumidificación	Sí, modo deshumidificación dedicado
Tipo de filtro	Filtro antibacteriano lavable
Recordatorio de limpieza del filtro	Sí, indicador en el control remoto
Características de seguridad	Protección contra sobrecalentamiento, prevención de hielo, autodiagnóstico
Índice de eficiencia energética (EER)	3.5 (enfriamiento)
COP estacional (SCOP)	4.0 (calefacción)
Nivel de ruido (interior)	28-36 dB(A)
Nivel de ruido (exterior)	52 dB(A)
Detección de fugas de refrigerante	Sí, alarma automática
Control inteligente compatible	LG ThinQ (módulo Wi-Fi opcional)

Preguntas frecuentes - M182CB LG

¿Cómo instalo el cassette de techo LG M182CB?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que el techo pueda soportar la unidad interior (aprox. 20 kg) y que la unidad exterior se coloque en una superficie nivelada y estable con ventilación adecuada. Consulte el manual de instalación para conocer los espacios libres y las conexiones de la línea de refrigerante.

¿Con qué frecuencia debo limpiar el filtro de aire?

Limpie el filtro antibacteriano lavable cada 2 semanas durante el uso intensivo. Levante la rejilla de entrada, deslice el filtro hacia afuera, lávelo con detergente suave y déjelo secar completamente antes de volver a colocarlo. Un filtro sucio reduce el flujo de aire y la eficiencia.

¿Qué muestra la pantalla del control remoto?

La pantalla LCD del control remoto muestra la temperatura establecida, el modo (frío, calor, seco, ventilador), la velocidad del ventilador, la configuración del temporizador y los códigos de error. También indica el nivel de batería y el recordatorio de limpieza del filtro.

¿Cómo cambio la dirección del flujo de aire?

Presione el botón 'Swing' en el control remoto para activar el balanceo automático de 4 vías. Las lamas se mueven arriba/abajo e izquierda/derecha para distribuir el aire de manera uniforme. También puede ajustar manualmente las lamas individuales con la mano (cuando la unidad esté apagada).

¿Por qué mi unidad no enfría/calienta correctamente?

Verifique si el filtro está sucio, la temperatura establecida es adecuada y las puertas/ventanas están cerradas. También asegúrese de que la unidad exterior no esté bloqueada o cubierta. Si aparecen códigos de error, consulte el manual para soluciones específicas.

¿Cómo configuro el temporizador?

Presione el botón 'Timer' en el control remoto. Use los botones +/ - para establecer la hora de encendido o apagado deseada (hasta 24 horas). La unidad se encenderá o apagará automáticamente a la hora establecida.

¿Qué es el modo sueño?

El modo sueño ajusta gradualmente la temperatura a un nivel más cómodo durante la noche y reduce el ruido del ventilador. Se puede activar desde el control remoto y mejora la eficiencia energética mientras duerme.

¿Cómo interpreto los códigos de error?

Los códigos de error aparecen en la pantalla del control remoto, por ejemplo, 'CH01' (error del sensor de ambiente) o 'E5' (bloqueo del compresor). Consulte la tabla de códigos de error en el manual del usuario para obtener explicaciones y acciones recomendadas.

¿Puedo conectar la unidad a WiFi?

El LG M182CB es compatible con el control inteligente LG ThinQ a través de un módulo Wi-Fi opcional (se vende por separado). Una vez instalado, puede controlar la unidad a través de la aplicación LG ThinQ en su teléfono inteligente.

¿Qué mantenimiento necesita la unidad exterior?

Mantenga la unidad exterior libre de escombros, hojas y nieve. Limpie las bobinas del condensador anualmente con un cepillo suave o agua a baja presión. Verifique que las líneas de refrigerante no tengan fugas y asegúrese de que la bandeja base drene correctamente.

MANUAL DE USUARIO M182CB LG

Por favor lea este manual detenidamente antes de utilizar su equipo y guárdelo para consultas futuras.

TIPO: MULTI

MODELS: M092CD N009 M092CR N009 M092CB N009 M182CX U0 M182CX U1

A. Precauciones de seguridad.....3
B. Seguridad eléctrica......8
C. Introducción al producto......9
D. Instrucciones de funcionamiento....10
E. Mantenimiento y reparación....24

Chasis BT/BT1/BY

F. Introducción al producto.....27
G. Instrucciones de funcionamiento....28
H. Cuidados y mantenimiento.....41

PARA SU REGISTRO

Escriba el número de serie y de modelo aquí:

N° de modelo #

N° de serie #

Puede encontrarlos en la etiqueta situada en el lateral de cada unidad.

Nombre del distribuidor

Fecha de compra

■ Engrape el recibo a esta página por si tiene necesidad de probar la fecha de compra por problemas con la garantía.

LEA ESTE MANUAL

En el interior encontrará muchos útiles consejos acerca de cómo usar y mantener adecuadamente su aparato de aire acondicionado. Un poco de cuidado preventivo por su parte puede ahorrarle una gran cantidad de tiempo y dinero durante la vida útil de su aparato de aire acondicionado.

Encontrará muchas respuestas a problemas comunes en el diagrama de sugerencias de solución de problemas.

Si consulta nuestro gráfico de Sugerencias de solución de problemas primero, puede que no necesite llamar al servicio técnico.

PRECAUCIÓN

• Póngase en contacto con el servicio técnico autorizado para reparar o mantener esta unidad.
• Póngase en contacto con el instalador para instalar la unidad.
• El aire acondicionado no deberá ser utilizado por niños ni por personas con sus capacidades mermadas, sin supervisión.
• Debe supervisarse a los niños pequeños para garantizar que no jueguen con el aparato de aire acondicionado.
• Si el cordón de alimentación es dañado, éste debe ser reemplazado por el abricante o su agente de servicio autorizado para evitar cual quier tipo de riesgo.

Precauciones de seguridad

Para evitar daños en el usuario u otras personas y daños materiales, deben seguirse las siguientes instrucciones.

■ Un funcionamiento incorrecto causado por ignorar las instrucciones causará daños personales o materiales. La seriedad se clasifica según las siguientes indicaciones.

ADVERTENCIA

Este símbolo indica la posibilidad de muerte o heridas serias.

PRECAUCIÓN

Este símbolo indica la posibilidad de heridas o daños materiales.

■El significado de los símbolos de este manual se muestra a continuación.

Asegúrese de no hacer.

Asegúrese de seguir las instrucciones.

ADVERTENCIA

Instalación

No utilice un cortacircuitos defectuoso o con una capacidad nominal inferior a la necesaria. Utilice este dispositivo en un circuito dedicado.

- Existe el riesgo de fuego o descargas eléctricas.

Para los trabajos eléctricos, póngase en contacto con el distribuidor, el vendedor, un electricista cualificado o un Servicio técnico autorizado.

- No desmonte ni repare el producto. Existe el riesgo de fuego o descargas eléctricas.

Incluya siempre una toma de tierra con la conexión del producto.

- Existe el riesgo de fuego o descargas eléctricas.

Instale el panel y la cubierta de la caja de control con seguridad.

- Existe el riesgo de fuego o descargas eléctricas.

Instálela siempre en un circuito y cortacircuitos dedicado.

- Un cableado o instalación inadecuada puede causar fuego o descargas eléctricas.

Utilice un cortacircuitos o fusible con la clasificación adecuada.

- Existe el riesgo de fuego o descargas eléctricas.

Precauciones de seguridad

No modifique ni alargue el cable de alimentación.

- Existe el riesgo de fuego o descargas eléctricas.

No instale, retire ni vuelva a instalar la unidad usted mismo (cliente).

- Existe el riesgo de fuego, descargas eléctricas, explosion o heridas.

Tenga cuidado al desembalar e instalar el producto.

- Los bordes afilados podrían causar heridas. Tenga un cuidado especial con los bordes de la caja y las aletas del condensador y el evaporador.

Para la instalación, póngase siempre en contacto con el distribuidor o un Servicio técnico autorizado.

- Existe el riesgo de fuego, descargas eléctricas, explosion o heridas.

Asegúrese de que el área de instalación no se deteriora con el tiempo.

- Si la base se derrumba, el aire acondicionado podría caer, causando daños a la propiedad, fallos en el producto y daños personales.

No instale el producto en una base de instalación defectuosa.

- Esto podría causar daños personales, accidentes o daños al producto.

Evite que el aire acondicionado funcione durante un largo periodo de tiempo cuando la humedad sea alta y se haya dejado abierta una ventana o puerta.

- La humedad puede condensarse y mojar o dañar los muebles.

No toque (utilice) el producto con las manos mojadas.

- Existe el riesgo de fuego o descargas eléctricas.

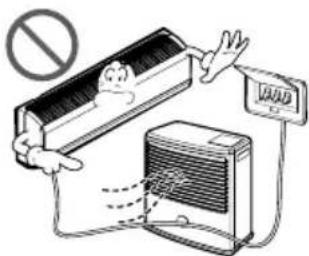

No coloque un calefactor u otros dispositivos cerca del cable de alimentación.

- Existe riesgo de fuego o descargas eléctricas.

Evite que se mojen las partes eléctricas del producto.

- Podría causar fuego, averías en el producto o descargas eléctricas.

No guarde ni use gas inflamable o combustibles cerca del producto.

- Existe riesgo de fuego o averías en el producto.

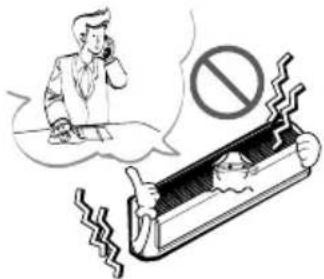

Si el producto emite ruidos, olores o humo extraños. Interrumpa la corriente con el cortacorrientes o desenchufe el cable de alimentación.

- Existe riesgo de descargas eléctricas o fuego.

Si el producto se moja (se inunda o sumerge), póngase en contacto con un Servicio técnico autorizado.

- Existe el riesgo de fuego o descargas eléctricas.

Tenga cuidado para que no entre agua en el producto.

- Existe el riesgo de fuego, descargas eléctricas o daños al producto.

Apague la alimentación principal al limpiar o reparar el producto.

- Existe riesgo de descarga eléctrica.

Cuando no se vaya a usar el producto durante un largo periodo de tiempo, desenchufe el cable de alimentación o interrumpa la alimentación con el cortacircuitos.

- Existe riesgo de daños o averías en el producto o de un funcionamiento no deseado.

Tenga cuidado de asegurar que nadie, podría pisar o caerse sobre la unidad exterior.

- Podría causar heridas o daños en el producto.

Compruebe siempre que no hay fugas de gas (refrigerante) tras instalar o reparar el producto.

- Unos niveles bajos de refrigerante podrían causar averías en el producto.

Instale la manguera de drenaje para asegurarse de que el agua se drena adecuadamente.

- Una mala conexión podría causar fugas de agua.

Mantenga el equipo nivelado mientras lo instala.

- Para evitar vibración.

No instale el producto donde el ruido o el aire caliente de la unidad exterior podrían resultar ofensivo a los vecinos o dañar la propiedad.

- Podría causarles problemas a los vecinos.

Para mover y transportar el producto son necesarias dos personas.

- Evitará daños personales.

No instale el producto en un lugar donde pueda estar expuesto al viento marino (viento salado) directamente.

- Podría causar corrosión en el producto. La corrosión, en particular en las aletas del condensador y el evaporador, podrían causar averías en el producto o un funcionamiento ineficaz.

No exponga la piel directamente al aire frío durante largos periodos de tiempo. (No se siente en la corriente de aire.)

- Podría dañar su salud.

No utilice el producto para fines especiales, como conservar comida, obras de arte, etc... Es un aire acondicionado doméstico, no un sistema de refrigeración de precisión.

- Existe riesgo de daños o pérdidas de propiedad.

No bloquee la entrada o la salida del caudal de aire.

- Podría causar averías en el producto.

No pise ni coloque nada sobre el producto. (unidades de exterior)

- Existe riesgo de daños personales y de avería del producto.

No beba el agua de drenaje del producto.

- No es potable y podría causar problemas de salud serios.

No recargue ni desmonte las baterías. No se arroje las baterías al fuego.

- Podrían arder o explotar.

Utilice un paño suave para limpiarlo. No use detergentes agresivos, disolventes, etc.

- Existe riesgo de fuego, descargas eléctricas o daños en las partes de plástico del producto.

Inserte siempre el filtro de forma segura. Limpie el filtro cada dos semanas o con mayor frecuencia si es necesario.

- Un filtro sucio reduce la eficacia del aire acondicionado y podría causar daños o averías en el producto.

Use una banqueta o escalera sólida al limpiar o mantener el producto.

- Tenga cuidado para evitar daños personales.

Si el líquido de las baterías entra en contacto con la piel o la ropa, lave la zona con abundante agua. No utilice el control remoto si las baterías tienen fugas.

- Los productos químicos de las baterías podrían causar quemaduras u otros riesgos para su salud.

Nunca toque las partes metálicas del producto al retirar el filtro de aire. ¡Están muy afiladas!

- Existe riesgo de daños personales.

No inserte las manos ni ningún otro objeto por la entrada o la salida de aire mientras el producto esté funcionando.

- Existen partes afiladas y móviles que podrían causar heridas.

Cambie las baterías del control remoto por unas nuevas del mismo tipo. No mezcle baterías nuevas y viejas ni de tipos diferentes.

- Puede causar mal funcionamiento.

Si ingiere el líquido de las baterías, lávese los dientes y consulte a un médico. No utilice el control remoto si las baterías tienen fugas.

- Los productos químicos de las baterías podrían causar quemaduras u otros riesgos para su salud.

Seguridad eléctrica

ADVERTENCIA

• Este dispositivo debe incluir toma de tierra adecuada. Para minimizar el riesgo de descargas eléctricas debe conectar el equipo en un enchufe con toma de tierra.
• No corte ni retire el polo de toma de tierra del enchufe.
• Conectar el terminal de toma de tierra del adaptador al tornillo de la cubierta de la caja de pared no proveerá una toma de tierra adecuada a menos que el tornillo de la cubierta sea de metal no aislado y la caja de la pared disponga de toma de tierra por el cableado.
• Si tiene alguna duda de si el aire acondicionado tiene una toma de tierra adecuada, haga que un electricista cualificado revise la caja de pared y el circuito.

Uso temporal de un adaptador

No recomendamos utilizar un adaptador debido a los potenciales riesgos para la seguridad.

Para conexiones temporales, use un adaptador original, disponible en la mayoría de las tiendas de herramientas.

Asegúrese de que la ranura grande del adaptador está alineada con la ranura grande del receptáculo para que la polaridad sea la correcta.

Para desconectar el cable de alimentación del adaptador, use una mano en cada uno para evitar dañar el terminal de toma de tierra.

Evite desenchufar el cable de alimentación con demasiada frecuencia ya que podría acabar dañando el terminal.

ADVERTENCIA

- Nunca utilice el dispositivo con un adaptador roto.

Uso temporal de un cable de extensión

No recomendamos utilizar un cable de extensión debido a los potenciales riesgos para la seguridad.

ADVERTENCIA

Este dispositivo debe instalarse según las regulaciones de cableado nacionales. Esta guía actúa como guía de ayuda para explicarle las características del producto.

Símbolos usados en este manual

Este símbolo le alerta del riesgo de descargas eléctricas.

Este símbolo le alerta de peligros que podrían causar daños en el aire acondicionado.

NOTA

Este símbolo indica que existen comentarios especiales.

Introducción al producto

Aquí tiene una breve introducción a las unidades de interior y exterior. Consulte la información específica a su tipo de unidad de interior.

Tipo de montaje en pared
Indicadores de la pantalla LED

Tipo Art Cool Espejo
Indicadores de la pantalla LCD

Indicadores luminosos de operación

Tipo de montaje en pared

Encendido/apagado : Se encenderá durante el funcionamiento del sistema, en caso de código de error y ajuste de reinicio automático.

Modo reposo : Se enciende durante el funcionamiento automático del modo reposo.

Ahorro de energía : Se ilumina durante el funcionamiento en modo ahorro de eneraía

Modo descongelación : Se enciende durante el modo descongelación (Sólo para modelo con bomba de calor)

Funcionamiento : Se enciende durante el funcionamiento al aire libre de la unidad. de unidad exterior (Sólo modelo de enfriamiento).

Tipo Art Cool Mirror

Encendido/Apagado : Se ilumina durante el funcionamiento del sistema.

Modo Sueño : Se ilumina durante el Modo automático de sueño.

Temporizador : Se ilumina durante el funcionamiento del temporizador.

Modo descongelado : Se ilumina durante el modo de descongelado. (Sólo para modelo con bomba de calor)

Funcionamiento de unidad de exterior : Se ilumina durante el funcionamiento de la unidad de exterior. (Modelo de sólo refrigeración)

Indicador de: En los modos de refrigeración, deshumidificación y calefacción muestra la temperatura que desea temperatura deseada • Refrigeración : 18-30°C • Al : Función automática

• Deshumidificación : 18-30°C • Encendido: Jet Cool

• Heating : 16 30°C • Baja: Modo de prueba

Instrucciones de funcionamiento

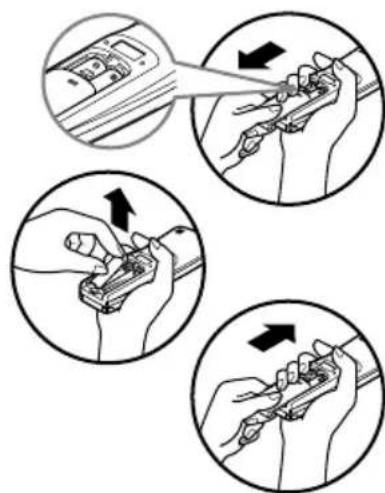

Instalación de las baterías

1. Retire la cubierta de la batería tirando en la dirección de las flechas.
2. Inserte las pilas nuevas asegurándose de que los polos (+) y (-) se colocan en la posición correcta.
3. Vuelva a colocar la cubierta deslizándola de nuevo en su posición.

NOTA

1. Use 2 pilas AAA (1,5Vcc) No utilice pilas recargables.
2. Si el sistema no va a usarse durante un largo periodo de tiempo, retire las pilas para alargar su vida útil.
3. Si la pantalla del control remoto comienza a perder intensidad, cambie ambas baterías.

Mantenimiento del control remoto inalámbrico

1. Elija un lugar adecuado donde esté seguro y sea fácil de alcanzar.
2. Fije el soporte a la pared con los tornillos incluidos.
3. Deslice el control remoto dentro del soporte.

NOTA

1. El control remoto no debe estar nunca expuesto a la luz solar directa.
2. El transmisor y receptor de señal debe mantenerse limpio para que se comuniquen correctamente. Utilice un paño suave para limpiarlos.
3. En caso de que algún otro aparato se ponga en funcionamiento con el control remoto, cambie su posición o consulte a su personal de reparaciones.

Método de operación

1. El receptor de señal se encuentra en el interior de la unidad.
2. Para utilizarlo, apunte el control remoto hacia la unidad. No debe haber ningún obstáculo entre ellos.

Tipo Artcool EspejoTipo de mo

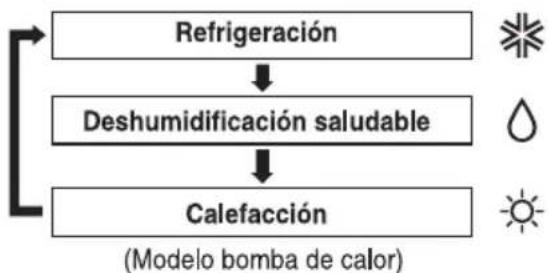

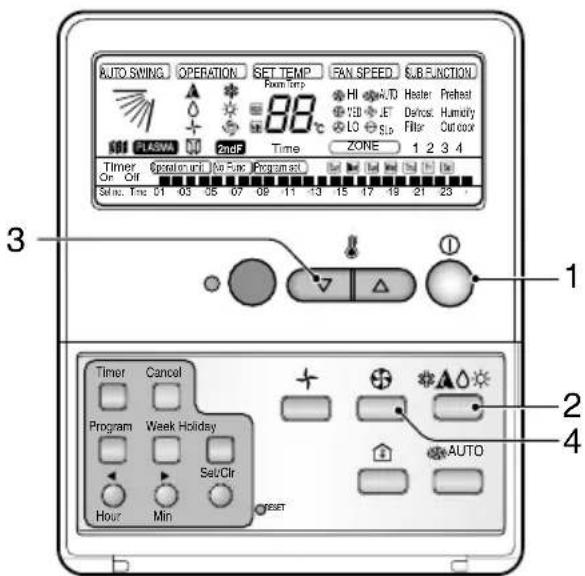

Funcionamiento del mando a distancia

El mando a distancia trasmite la señal al sistema.

(1) Modo de funcionamiento


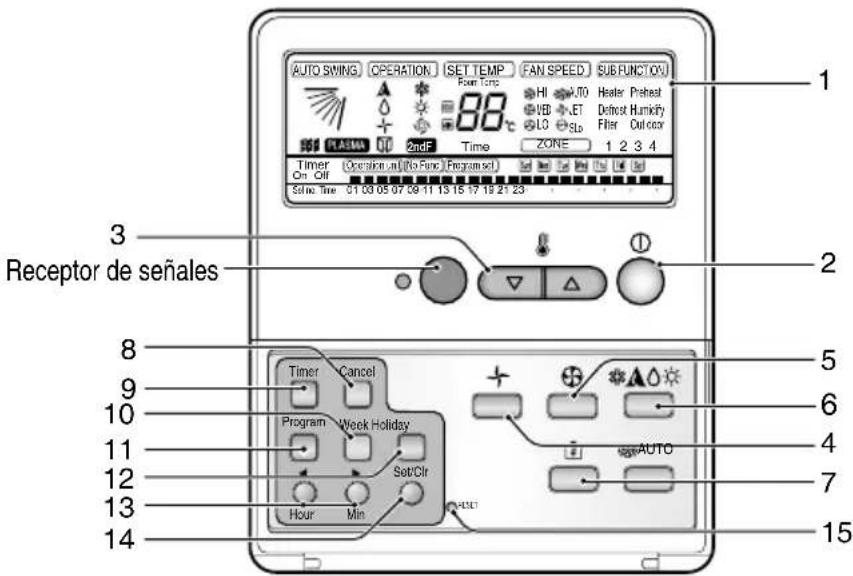

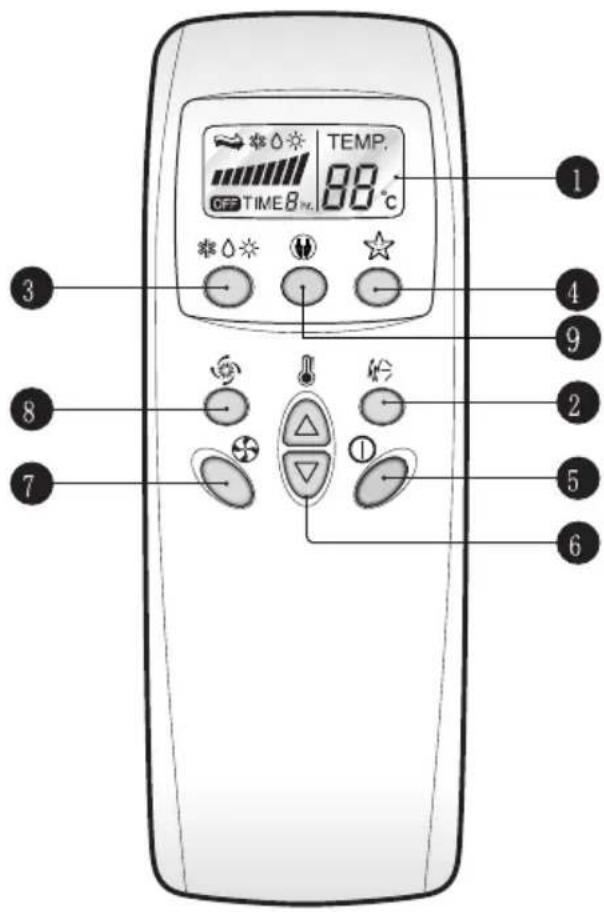

1 PANTALLA DE OPERACIONES
Muestra el estado de funcionamiento.
2 BOTÓN CHAOS SWING
Empleado para iniciar o cesar el movimiento de las rejillas y configurar la dirección arriba/abajo deseada del flujo de aire.
3 BOTÓN DE SELECCIÓN DEL MODO DE FUNCIONAMIENTO
Empleado para seleccionar el modo de funcionamiento.
4 BOTÓN DE APAGADO CON TEMPORIZADOR
Empleado para configurar el tiempo de cese del funcionamiento.
5 BOTÓN START/STOP
El funcionamiento comienza al presionar este botón y cesa al volver a presionarlo.
6 BOTONES DE AJUSTE DE TEMPERATURA AMBIENTE
7 SELECCIÓN DE LA VELOCIDAD DEL VENTILADOR INTERIOR
JET COOL
Empleado para iniciar o detener la refrigeración rápida.(La refrigeración rápida hace funcionar el ventilador a velocidades muy altas en este modo.)
9 AHORRO DE ENERGÍA
El modo de refrigeración con ahorro de energía permite ahorrar energía.

(2) PROCEDIMIENTO de funcionamiento

Refrigeración

Viento natural mediante la lógica CHAOS

Para lograr una sensación más fresca, presione el selector de velocidad del ventilador de interior y establezca el modo CHAOS. En este modo, el viento sopla como una brisa natural cambiando automáticamente la velocidad del ventilador según la lógica CHAOS.

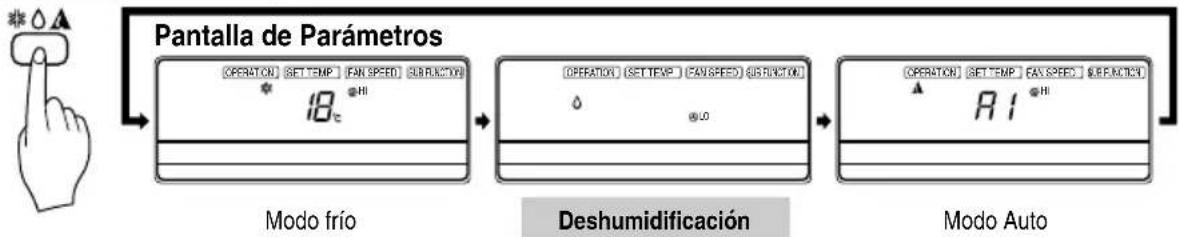

Modo de funcionamiento Deshumidificación saludable

Este modo deshumidifica sin enfriar demasiando.

Durante el funcionamiento de la deshumidificación saludable:

Si selecciona el modo deshumidificación en el botón de selección de funcionamiento, el aire acondicionado comienza a deshumidificar, ajustando automáticamente la temperatura ambiente y el volumen del flujo de aire para obtener las mejores condiciones de deshumidificación en función de la temperatura ambiente detectada.
En este caso, sin embargo, la temperatura establecida no se muestra en el mando a distancia ni tampoco podrá controlar la temperatura ambiente.
Durante la función de deshumidificación saludable, el volumen del flujo de aire se establece automáticamente según el algoritmo de optimización que responde al estado actual de la temperatura ambiente, para mantener el estado de la estancia sano y cómodo incluso en estaciones muy húmedas.

Funcionamiento de calefacción (sólo modelo con bomba de calor)

Ajuste de control del temporizador

AJUSTE DE CONTROL DEL TEMPORIZADOR DE APAGADO

Presione el botón de tiempo de apagado.

1. Presione el botón de tiempo de apagado.
2. Compruebe el LED de apagado temporizado del aire acondicionado de la estancia.
3. El temporizador se programará en intervalos de 1 hora cada vez que presione el botón de tiempo de apagado; desde 1 hasta 7 horas.

Funcionamiento Jet Cool

1 Presione el botón Start/Stop. La unidad responderá con una señal sonora

2 Presione el botón Jet Cool para ajustar la velocidad de refrigeración y la unidad activará el ventilador a alta velocidad en modo refrigeración durante 30 minutos.

3 Para cancelar el modo Jet Cool, presione el botón Jet Cool otra vez o presione de nuevo el botón de velocidad del ventilador o el de configuración de temperatura ambiente y la unidad funcionará con ventilador a alta velocidad en modo refrigeración.

Durante cualquier momento de la función JET COOL, el aire acondicionado comenzará a liberar aire frío a una velocidad extremadamente alta durante 30 minutos, configurando automáticamente la temperatura ambiente a 18° C Se utiliza especialmente para enfriar rápidamente la temperatura ambiente de la estancia en días muy calurosos.

En modo bomba de calor, la función JET COOL no está disponible.

Para regresar al modo de enfriamiento normal desde el modo JET COOL, simplemente presione de nuevo el botón de selección del modo de funcionamiento, selección del volumen del flujo de aire, configuración de temperatura o el botón JET COOL otra vez.

Refrigeración con Ahorro de energía (opcional)

El modo refrigeración con ahorro de energía permite ahorrar durante la operación de enfriamiento y deshumidificación saludable, ya que puede operar eficazmente ajustando el tiempo de adaptación del cuerpo conforme al cambio de tiempo y temperatura y estableciendo automáticamente la temperatura deseada.

1. Presione el BOTÓN START/STOP para iniciar la unidad.
2. Abra la puerta del mando a distancia. Seleccione la operación de enfriamiento o deshumidificación saludable.
3. Presione el BOTÓN REFRIGERACIÓN CON AHORRO DE ENERGÍA.
4. Para cancelar el modo refrigeración con ahorro de energía, presione de nuevo el BOTÓN REFRIGERACIÓN CON AHORRO DE ENERGÍA para que la unidad opere en el modo anterior (modo refrigeración o deshumidificación sana).

Control remoto inalámbrico

Los controles son como los siguientes.


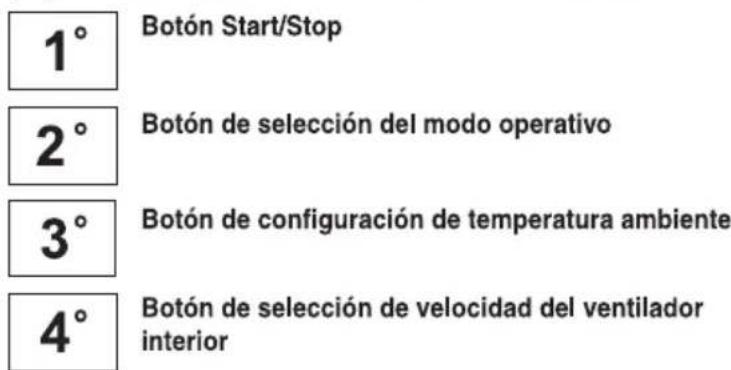

1. BOTÓN START/STOP (INICIO/PARADA)

Se utiliza para encender y apagar la unidad.

1. BOTÓN DE SELECCIÓN DE MODO DE OPERACIÓN

Se utiliza para seleccionar el modo de operación.

1. BOTONES DE CONFIGURACIÓN DE TEMPERATURA AMBIENTE

Se utiliza para seleccionar la temperatura ambiente.

1. BOTÓN DE SELECCIÓN DE VELOCIDAD DE VENTILADOR INTERIOR

Se utiliza para seleccionar la velocidad del ventilador en cuatro pasos, baja, media, alta y CHAOS (CAOS).

1. BOTÓN JET COOL

Se utiliza para iniciar o detener la refrigeración rápida.(opera el ventilador en velocidad alta en el modo de refrigeración)

1. BOTÓN DE OSCILACIÓN CHAOS (CAOS)

Se utiliza para iniciar o detener el movimiento de la rejilla y configurar la dirección que desee para el caudal de aire.

1. BOTONES TIMER ON/OFF (ENCENDIDO/APAGADO DE TEMPORIZADOR)

Se utiliza para configurar la hora de inicio y parada de la operación.

1. BOTONES DE CONFIGURACIÓN DE HORA

Se utilizan para ajustar la hora.

1. BOTÓN DE CONFIGURACIÓN/CANCELACIÓN DEL TEMPORIZADOR

Se utiliza para configurar y cancelar la operación de temporizador.

1. BOTÓN DE MODO SUEÑO AUTOMÁTICO

Se utiliza para activar el modo automático.

1. BOTÓN DE CIRCULACIÓN DE AIRE

Se utiliza para hacer circular el aire de la habitación sin refrigeración

1. BOTÓN DE COMPROBACIÓN DE TEMPERATURA AMBIENTE

Se utiliza para comprobar la temperatura ambiente.

1. BOTÓN RESET (REINICIO)

Se utiliza para reiniciar la hora.

Se utiliza antes de usar los modos impresos en azul en la parte inferior de los botones.

1. PLASMA (OPCIONAL)

Se utiliza para iniciar o detener la función de purificación por plasma.

NOTA

Para utilizar las funciones impresas en la parte inferior de los botones pulse primero el botón 2nd F (2° F) y, a continuación, el botón de función que desee usar. Pulsar el botón 2nd F (2° F) activa la función impresa en azul en el botón correspondiente. Para cancelar la función pulse de nuevo el botón 2nd F (2° F) o ésta se cancelará automáticamente tras 10 segundos de inactividad.

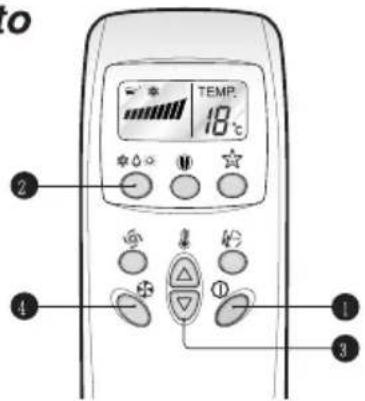

Modo de operación

1 Pulse el BOTÓN START/STOP (INICIO/PARADA) para encender la unidad. La unidad responderá con un pitido.

2 Abra la cubierta del control remoto y pulse el botón de modo de operación. Cada vez que pulse el botón, el modo de operación cambiará en la dirección de la flecha.

3 Para el funcionamiento de refrigeración o calefacción seleccione la temperatura de interior pulsando los BOTONES DE CONFIGURACIÓN DE TEMPERATURA AMBIENTE. La temperatura de refrigeración puede configurarse entre 18°C-30°C y para la calefacción, el rango es de 16°C-30°C

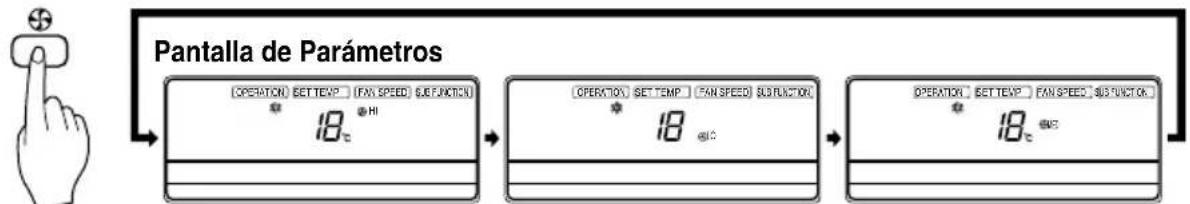

4 Seleccione la velocidad del ventilador con el control remoto. Puede seleccionar la velocidad del ventilador en cuatro pasos, baja, media, alta y CHAOS (CAOS) pulsando BOTÓN DE SELECCIÓN DE VELOCIDAD DE VENTILADOR INTERIOR. Cada vez que pulse el botón, se cambiará el modo de velocidad de ventilador.

Aire natural por la lógica CHAOS (CAOS)

Para una sensación más fresca, pulse el BOTÓN DE SELECCIÓN DE VELOCIDAD DE VENTILADOR INTERIOR y seleccione el modo CHAOS (CAOS). En este modo, el aire parece una brisa natural cambiando de velocidad automáticamente según la lógica CHAOS (CAOS).

Operación Healthy Dehumidification (Deshumidificación saludable)

Deshumidificación saludable

Durante la operación Healthy Dehumidification (Deshumidificación saludable)

☐ Si selecciona el modo de deshumidificación con el BOTÓN DE SELECCIÓN DE MODO DE OPERACIÓN, el producto comenzará a ejecutar la función de deshumidificación. Configura automáticamente la temperatura de la sala y el caudal de aire a las mejores condiciones para deshumidicación, basándose en la detección de la temperatura actual de la sala.

En este caso, sin embargo, la tempertura seleccionada no se mostrará en el control remoto y no podrá controlar tampoco la temperatura de la sala.

☐ Durante la función de deshumidificación saludable, el caudal de aire se seleccionará automáticamente según el algoritmo de optimización que responda al estado actual de la temperatura de la sala, de forma que las condiciones de la sala se mantengan saludables y cómodas incluso en la estación húmeda.

Para ejecutar un modo de deshumidificación saludable, siga los pasos 1, 2 y 4. (Véase el modo de operación)

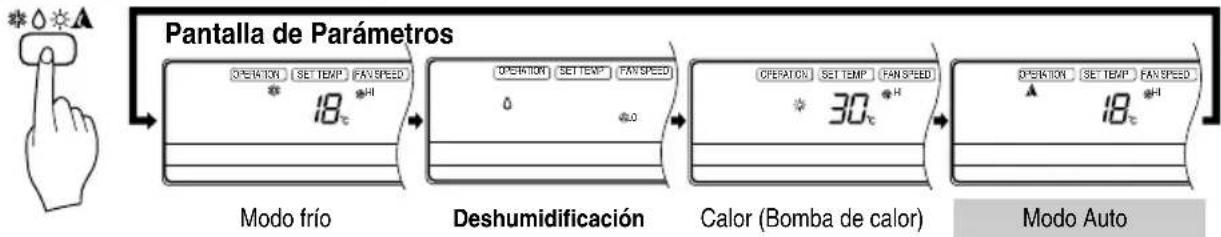

Función automática

En este modo de funcionamiento, la temperatura seleccionada real y la velocidad del ventilador se configurarán automáticamente con el control lógico electrónico basándose en la temperatura real de la sala. Si tiene calor o frío, pulse los botones de configuración de temperatura respectivamente para aumentar el efecto de calor o frío.

NOTA : No puede configurar la temperatura real y la velocidad de ventilador de interior en este modo.

Pero en este modo puede usar el modo de oscilación Chaos (Caos). Si el sistema no funciona como desea, cambie manualmente a otro modo

Para utilizar el modo automático, siga los pasos 1 y 2. (Véase el modo de operación)

Operación Jet Cool

La función Jet Cool se puede usar para refrescar la sala rápidamente en un verano caluroso. Al activar esta función, el aire acondicionado funciona en el modo de refrigeración con una velocidad de ventilador maxima a una temperatura de 18°C durante 30 minutos para obtener una refrigeración rápida y efectiva.

Puede activar esta operación pulsando el BOTÓN JET COOL.

Para cambiar el modo Jet Cool al modo de refrigeración con velocidad alta de ventilador, pulse el BOTÓN JET COOL o pulse el BOTÓN DE SELECCIÓN DE VELOCIDAD DE VENTILADOR DE INTERIOR o el BOTÓN DE CONFIGURACIÓN DE TEMPERATURA DE SALA de nuevo.

NOTE

• La función Jet Cool no puede activarse durante la operación Auto Changeover (Cambio automático) o el Modo Heating (Calefacción).
• Los modelos Art Cool y Art Cool Wide cierran la descarga lateral durante el funcionamiento de jet cool para obtener una potente refrigeración.

Funcionamiento de purificación PLASMA (opcional)

El filtro de plasma es una tecnología desarrollada por LG a fin de lograr eliminar los contaminantes microscópicos presentes en el aire de entrada mediante la generación de un plasma con electrones de altas cargas.

Este plasma elimina y destroza completamente los contaminantes para proporcionar un aire limpio e higiénico.

La purificación por plasma puede iniciarse presionando el BOTÓN PLASMA en el mano a distancia.

Volver a presionarlo cancelará su ejecución.

NOTA

Esta característica puede emplearse en cualquier modo de funcionamiento y a cualquier velocidad del ventilador.

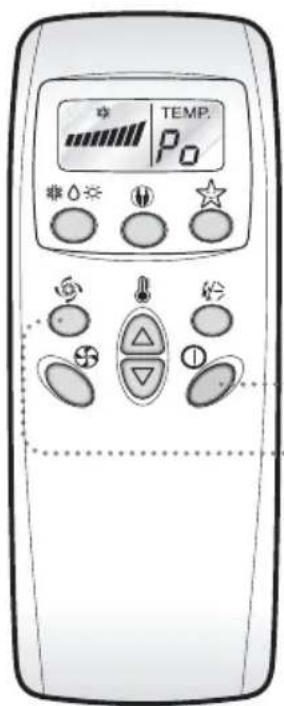

Operación forzada

No puede usarse el control remoto con los procedimientos de funcionamiento.

La operación comenzará cuando se pulse el botón ON/OFF (ENCENDIDO/APAGADO).

Si desea detener la operación, vuelva a pulsar el botón.

	Modelo de refrigeración	Modelo con bomba de calor
		Temp. de sala ≥ 24°C	21°C ≤ Temp. de sala < 24°C	Temp. de sala < 21°C
Modo de funcionamiento	Refrigeración Refrigeración	Deshumidificación saludable Calefacción
Velocidad de ventilador de interior	Alto Alto Alto Alto
Selección de temperatura	22°C 22°C 23°C 24°C

Funcionamiento de prueba

Durante el FUNCIONAMIENTO DE PRUEBA, la unidad funcionará en modo refrigeración con una velocidad de ventilador alta, independientemente de la temperatura de la sala y se reiniciará a los 18 minutos.

Durante el funcionamiento de prueba, si se recibe señal del control remoto, la unidad funcionará con las órdenes del control remoto.

Si desea usar esta operación, mantenga pulsado el botón ON/OFF (ENCENDIDO/APAGADO) durante 3-5 segundos y podrá oír un pitido.

Si desea detener la operación, vuelva a pulsar el botón.

Modo Sueño

1. Pulse el BOTÓN MODO SUEÑO AUTOMÁTICO para configurar la hora a la que desea que la unidad se detenga automaticamente.
2. El temporizador se programa en incrementos de una hora pulsando el BOTÓN DE MODO SUEÑO AUTOMÁTICO de 1 a 7 veces. El modo sueño está disponible entre 1 a 7 horas.

Para modificar el periodo de tiempo en pasos de 1 hora, pulse el BOTÓN DE MODO SUEÑO AUTOMÁTICO mientras apunta al aire acondicionado.

1. Asegúrese de que el LED del modo sueño está iluminado. Para cancelar el modo sueño, pulse el BOTÓN DE MODO SUEÑO AUTOMÁTICO varias veces hasta que el se apague el LED del modo sueño.

NOTA

- El modo sueño operará el ventilador de interior a una velocidad baja en modo refrigeración y una velocidad media en el modo calefacción para permitirle tener un sueño apacible.

En los modos refrigeración o deshumidificación saludable:

La temperatura seleccionada aumentará automáticamente dos veces 1°C durante los siguientes 30 minutos consecutivos (2°C en 1 hora) para permitirle un sueño apacible. Esta será la temperatura final mientras funcione el modo sueño.

Configuración de la hora actual

1. La hora solo puede configurarse al pulsar el BOTÓN RESET (REINICIO). Al cambiar las pilas, debe pulsar el BOTÓN RESET (REINICIO) para reiniciar la hora. Pulse el botón Start/Stop (Inicio/Parada).
2. Pulse el botón 2nd F (2° F) y compruebe si el icono ( 2^ndF ) está encendido.
3. Pulse los BOTONES DE CONFIGURACIÓN DE HORA hasta configurar la hora que desee.
4. Pulse el botón TIME SET/CANCEL (CONFIG. DE HORA/CANCELAR).

NOTA

Compruebe el indicador de A.M. y P.M.

Configuración del temporizador

1. Asegúrese de que la hora se ha configurado correctamente en la pantalla del control remoto.
2. Pulse el botón 2nd F (2° F).
3. Pulse el BOTÓN ON/OFF TIMER (ENCENDIDO/APAGADO DE TEMPORIZADOR) para encender o apagar la unidad.
4. Pulse los BOTONES DE CONFIGURACIÓN DE HORA hasta configurar el tiempo que desee.
5. Para configurar la hora que desee, pulse los BOTONES DE CONFIGURACIÓN DE HORA apuntando el control remoto al receptor de señal.

Para cancelar la configuración del temporizador

Compruebe si el icono ( 2^ndF ) está apagado.

Pulse el BOTÓN TIMER CANCEL (CANCELACIÓN DE TEMPORIZADOR) apuntando el control remoto al receptor de señal. (El indicador luminoso del temporizador del aire acondicionado y la pantalla se apagará)

NOTA

Seleccione uno de los cuatro tipos de funcionamiento.

Temporizador de demora de apagado

Temporizador de demora de encendido

Temporizador de demora de apagado y encendido

Temporizador de demora de encendido y apagado

Control de dirección de caudal de aire vertical / horizontal

Puede ajustar el caudal de aire arriba y abajo (caudal de aire vertical) usando el control remoto.

1. Pulse el BOTÓN START/STOP (INICIO/PARADA) para iniciar la unidad.
2. Pulse el BOTÓN DE OSCILACIÓN CHAOS (CAOS)
3. La rejilla oscilará arriba y abajo automáticamente.
4. Para detener la rejilla en el ángulo que desee, pulse ( ) de nuevo.

- Ajuste manualmente la dirección horizontal del flujo de aire moviendo las rejillas correspondientes de flujo de aire.

-ATENCIÓN

Precaución : Asegúrese de que la unidad se apaga antes de ajustar el control de dirección horizontal del flujo de aire. Abra con cuidado la rejilla certical para poder acceder a la dirección del flujo de aire horizontal.

Ajuste la dirección de flujo de aire izquierda/derecha con la mano.

NOTA

• Al pulsar el BOTÓN DE OSCILACIÓN CHAOS (CAOS) la dirección horizontal del caudal de aire cambiará automáticamente basándose en el algoritmo de caos para distribuir el aire de la sala de forma homogénea y, al mismo tiempo, para hacer que el cuerpo humano se sienta tan cómodo como si disfrutara de una brisa natural.
• Use siempre el control remoto para ajustar la dirección vertical del caudal de aire. Moviendo manualmente la dirección vertical del caudal de aire a mano podría dañar el mecanismo. Cuando la unidad esté apagada, la rejilla de caudal de aire vertical cerrará la abertura de ventilación de salida del sistema.

Modo de circulación de aire

Esta operación hacer circular el aire sin enfriar ni calentar.

Puede activarse pulsando el BOTÓN AIR CIRCULATION (CIRCULACIÓN DE AIRE). Una vez activada la circulación de aire, usted podrá seleccionar la velocidad del aire presionando el BOTÓN SELECTOR DE VELOCIDAD DE VENTILADOR DE INTERIOR.

NOTA

La opción CHAOS Air (Aire CAOS) economiza el consume de energía y evita el sobreenfriamiento. La velocidad del ventilador se cambia automáticamente de alta a baja o viceversa, dependiendo de la temperatura de ambiente.

Función de reinicio automático

Esta función es útil en caso de un fallo eléctrico.

Cuando se recupere la alimentación, esta función recupera la situación de funcionamiento anterior y el aire acondicionado funcionará con la misma configuración.

NOTA

Esta función está habilitada de forma predeterminada de fábrica pero puede deshabilitarla pulsando el botón ON/OFF (ENCENDIDO/APAGADO) durante 6 segundos.

La unidad emitirá dos pitidos y el indicador luminoso (2) parpadeará 4 veces.

Para habilitarlo, pulse el botón de nuevo durante 6 segundos.

La unidad emitirá dos pitidos y el indicador luminoso (1) parpadeará 4 veces.

Mantenimiento y reparación

PRECAUCIÓN

Antes de realizar ninguna labor de mantenimiento, desconecte la alimentación principal del sistema, desconecte el cortacircuitos y desenchufe el cable de alimentación.

Unidad interior

Limpie la unidad con un paño suave. No utilice lejía ni limpiadores abrasivos.

PRECAUCIÓN

Nunca use ninguno de estos

• Agua más caliente de 40°C Podría causar deformación y descoloración.
• Substancias volátiles. Podrían dañar la superficie del aire acondicionado.

Filtros de aire

Los filtros de aire tras el panel/rejilla frontal deberán revisarse y limpiarse una vez cada 2 semanas o más a menudo si es necesario. Consulte los diagramas auto-explicativos para cada tipo de modelo a fin de saber cómo retirar los filtros. Limpie los filtros con una aspiradora o con agua templada y jabonosa. Si la suciedad aún resulta notable, lave el producto con una solución de detergente y agua templada. Déjelos secar a la sombra y vuelva a instalar los filtros en su lugar, una vez secos.

Filtros de plasma

Los filtros de plasma tras el filtro de aire deberán revisarse y limpiarse una vez cada 3 meses o más a menudo si fuera necesario. Consulte los diagramas auto-explicativos para cada tipo de modelo a fin de saber cómo retirar los filtros. Limpie los filtros con una aspiradora. Si la suciedad aún resulta notable, lave el producto con agua templada y déjelos secar a la sombra y vuelva a instalarlos en su lugar.

Filtros desodorantes

Retire los filtros desodorantes tras el filtro de aire y expóngalos a la luz directa del sol durante 2 horas. A continuación, vuelva a insertar los filtros en su posición original.

Retirada de los filtros

Tipo de montaje en pared

Abra el panel frontal como se muestra.

A continuación tire ligeramente de la pestaña del filtro para retirarlo.

Tras retirar el filtro, retire el filtro y el filtro desodorizante tirando ligeramente hacia delante.

Tipo Art Cool Mirror

Abra el panel frontal como se muestra.

A continuación tire ligeramente de la pestaña del filtro para retirarlo.

Tras retirar el filtro, retire el filtro desodorizante tirando ligeramente hacia delante.

Utilización del panel frontal

1. Cierre del panel frontal

Mueva la tapa hacia arriba y cierre el panel frontal.

2. Extracción del panel frontal

Levante la tapa hasta el enganche y retire el panel frontal hacia delante.

Debe revisar regularmente las bobinas del intercambiador de calor y las aberturas del panel de la unidad exterior. Si está atascado con suciedad, deberá limpiar el intercambiador de calor y las aberturas del panel con un equipo profesional de limpieza por vapor.

NOTA

Las bobinas sucias o atascadas pueden reducir la eficacia de funcionamiento del sistema y causar unos costes de funcionamiento más altos.

Sugerencias de operación

No sobreenfríe la sala.

Esto no es bueno para la salud y se malgasta electricidad.

Mantenga las cortinas y persianas cerradas.

Impida que la luz solar directa entre en la sala cuando el aire acondicionado se encuentre en funcionamiento.

Mantenga la temperatura de la sala uniforme.

Ajuste la dirección del caudal de aire vertical y horizontal para asegurar que la temperatura de la sala es uniforme.

Asegúrese de que las puertas y las ventanas están cerradas.

Evite abrir las puertas y las ventanas todo lo posible para mantener el aire frío en la sala.

Limpie el filtro de aire con regularidad.

Los bloqueos en el filtro de aire, reducen el caudal de aire y los efectos de refrigeración y deshumidificación. Límpielo al menos cada dos semanas.

Ventile la sala ocasionalmente.

Ya que las ventanas deben mantenerse cerradas, es una buena idea abrirlas y ventilar la sala de vez en cuando.

Utilice una mayor velocidad del ventilador para una refrigeración más rápida y efectiva.

La unidad aporta su capacidad de refrigeración nominal cuando la velocidad del ventilador es alta.

Función de autodiagnóstico

Esta unidad incluye capacidad de diagnóstico de error. El LED ( ⭕ ) de la unidad parpadeará si falla un condensador. Si ocurre esto, póngase en contacto con su técnico de mantenimiento/distribuidor

Indicador LED de error (1)	Punto de comprobación
(una vez)	Termistor de temperatura de sala interior abierto/cerrado.Termistor de temperatura de tubería interior abierto/cerrado.

La palabra 'CH' se iluminará en la pantalla del control remoto, cuando se presente un problema. En ese caso, póngase en contacto con su distribuidor.

Introducción al producto

A continuación se ofrece una breve introducción de las unidades de interior y de exterior. Consulte la información específica a su tipo de unidad de interior.

Instrucciones de utilización

Funciones del mando a distancia - Tapa abierta (Sólo para modelo con bomba de calor)

1. Visualizador de funcionamiento

Muestras las condiciones del funcionamiento.

1. Botón de encendido / apagado

Cuando pulsa este botón, el producto se pone en marcha y se detiene cuando lo vuelve a pulsar.

1. Botón de temperatura

Se utiliza para fijar la temperatura cuando se alcanza la temperatura deseada.

1. Botón de funcionamiento del VENTILADOR

Se utiliza para mover el aire de la habitación sin refrigeración ni calefacción.

1. Botón de velocidad del ventilador

Se utiliza para fijar la velocidad del ventilador deseada.

1. Botón de selección del modo de funcionamiento

Se utiliza para elegir el modo de funcionamiento.

• Modo de funcionamiento automático
• Modo de funcionamiento en refrigeración
• Modo de funcionamiento en seco

• Modo de funcionamiento en calefacción (excepto modelos de refrigeración)

• Botón de comprobación de la temperatura ambiente

Se utiliza para comprobar la temperatura ambiente.

1. Botón de anulación del temporizador

Se utiliza para anular el temporizador.

1. Botón de configuración del temporizador

Se utiliza para configurar el temporizador cuando se llega a la hora deseada.

1. Botón semanal

Se utiliza para introducir el día de la semana.

1. Botón de programa

Se utiliza para configurar el temporizador semanalmente.

1. Botón de vacaciones

Se utiliza para un día de vacaciones de la semana.

1. Botón de configuración de la hora

Se usa para introducir la hora del día y cambiar la hora en la función del temporizador semanal.

1. Botón de configuración y anulación

Se utiliza para configurar y anular el temporizador semanalmente.

1. Botón de reposición

Se utiliza para configurar la hora actual y anular la hora de configuración.

* La temperatura del display puede ser diferente de la temperatura real de la habitación si el control remoto se ha instalado expuesto a la luz solar directa o junto a una fuente de calor.

Funciones del mando a distancia -Tapa abierta(Sólo modelo de enfriamiento)

1. Pantalla de Parámetros

Muestra las condiciones de funcionamiento.

2. Botón "On/Off" (Encendido/Apagado)

El aparato se pone en marcha cuando se pulsa este botón y se detiene cuando se vuelve a pulsar.

3. Botón "Set Temperature" (Ajuste de la Temperatura)

Se utiliza para ajustar la temperatura cuando se alcanza la temperatura deseada.

4. Botón "FAN Operation" (Funcionamiento del VENTILADOR)

Se utiliza para hacer que circule el aire de la habitación sin refrigeración o calefacción.

5. Botón "FAN Speed" (Velocidad del VENTILADOR)

Se utiliza para ajustar la velocidad que se desea del ventilador.

6. Botón "Operation Mode Selection" (Selección del Modo de Funcionamiento)

Se utiliza para seleccionar el modo de funcionamiento.

• Modo de Funcionamiento Automático.
• Modo de Funcionamiento para Refrigeración.
• Modo de Funcionamiento "Soft Dry" (Seco Suave).
• Modo de Funcionamiento para Calefacción. (Excepto modelo de refrigeración)

* La temperatura del displa ^y puede ser diferente de la temperatura real de la habitación si el control remoto se ha instalado expuesto a la luz solar directa o junto a una fuente de calor.

7. Botón "Timer Cancel" (Cancelación del Temporizador)

Se utiliza para cancelar el temporizador.

8. Botón "Timer Set" (Ajuste del Temporizador) Se utiliza para ajustar el temporizador cuando se obtiene la hora deseada.

9. Botón "Week" (Semana)

Se utiliza par ajustar el día de la semana.

10. Botón "Weekly Timer" (Temporizador Semanal)

Se utiliza para ajustar el temporizador semanal.

11. Botón "Holiday" (Festivo)

Se utiliza para ajustar un día festivo de la semana.

12. Botón "Time Set" (Ajuste de la Hora)

Se utiliza para ajustar la hora del día y para cambiar la hora en la función de temporizador semanal.

13. Botón "Set and Clear" (Ajuste y Borrado)

Se utiliza para ajustar y borrar el temporizador semanal.

14. Botón Plasma Air Clean (opcional)

15. Botón "Reset" (Reajuste)

Se utiliza para ajustar la hora actual y borrar la configuración de la hora.

Fije la hora actual y un día de la semana.

1 Pulse el botón "Hour

Cada vez que se pulsa el botón, el n'mero cambia de 00 a 23.

Usted debe ajustar el número de la hora actual.

2 Pulse el botón 'Min

Cada vez que se pulsa el botón, el número aumenta de 00 a 59.

Usted debe ajustar el n'mero del minuto actual.

3 Pulse el botón “Week”. (Día de la semana)

Cada vez que se pulsa el botón cambia el día de la semana desde "Sunday" (Domingo) a "Saturday" (Sábado). Usted debe ajustar el día actual de la semana.

4 Pulse el botón “’” RESET

Si desea reajustar la hora actual y un día de la semana, p'lselo de nuevo.

Programar semanal

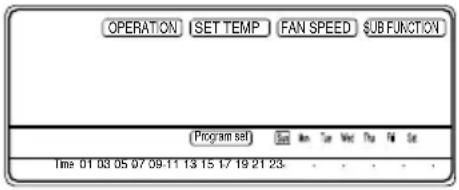

1 Pulse el botón Program.

El panel de mando toma el aspecto siguiente. Entonces, parpadean Program set, Sur.

2 Pulse el botón ' Week .

Presione repetidamente el botón 'Week hasta que aparezca el modo deseado.

Por ejemplo, si desea Thu (Jueves), presione 4 veces el botón 'Week'.

3 Seleccione el tiempo que desea.

Presione el botón de Hour, Min, luego se mostrará la letra palpitante.

Si presiona el botón SET/CLR, entonces aparecerá ' ■ '

' -■ -' significa que está reservado a las cinco.

Utilizando los botones abajo, puede reservar la hora.

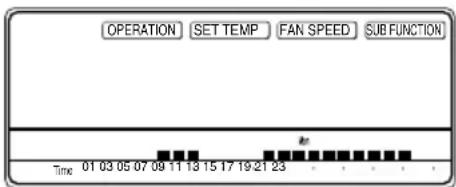

* Por ejemplo, el aire acondicionado está en 6, 7, 8 y 13 - 22 horas.

4 Pulse el botón de programa de nuevo para finalizar la programación semanal.

Ajuste de un día festivo

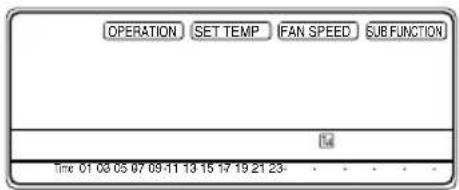

Si martes es una vacación en esta semana, usted puede poner una vacación.

1. Pulse el botón "Program". (Programa)
2. Pulse el botón "Week". (Semana)
3. Pulse el botón "Holiday". (Festivo)

El mando a distancia mostrará después 'Tue El rectángulo exterior significa festivo.

1. Pulse el botón de programa de nuevo para finalizar la programación vacacional.

Ajuste del temporizador (El Comienzo de la demora/de la Parada del conjunto Pre)

Esta función se está acostumbrada a prende o apaga en varias horas.

1. Pulse el botón "Timer". (Temporizador)

1. Cambie la configuración del temporizador hasta ajustar la hora deseada.

1. Si desea cancelar el temporizador, pulse el botón "Cancel". (Cancelar)

Modo de funcionamiento

(Modelo bomba de calor)

(Modelo sólo frío)

Procedimiento de funcionamiento

1st Botón de encendido / apagado

2nd Botón de selección del modo de funcionamiento

3rd Botón de selección de la temperatura de la habitación

4th Botón de selección de la velocidad del ventilador interior

Modo frío

1 Accione el botón ON/OFF(ARRANQUE/PARO).

2 Para seleccionar el modo Frío. Accione el botón de selección del modo de funcionamiento. Cada vez que accione el botón, el modo de operación cambia siguiendo la dirección de la flecha.

MODELO BOMBA DE CALOR

MODELO SÓLO FRIO

3 Elija una temperatura inferior a la de la temperatura de la habitación.

4 Ajustar la velocidad del ventilador.

• Seleccione la velocidad del ventilador en tres fases - alto, bajo, medio.
• La pantalla muestra velocidad del ventilador alta.
• Cada vez que se presiona el botón, se cambia el modo de velocidad del ventilador.

Deshumidificación

Este modo retira la humedad sin producir sobrenfriamiento.

1 Accione el botón ARRANQUE/PARO.

2 Abra la tapa del mando a distancia. Para seleccionar el modo Deshumidificación, accione el botón de selección del modo de funcionamiento. Cada vez que accione el botón, el modo de operación cambia siguiendo la dirección de la flecha.

MODELO BÔMBA DE CALOR

MODELO SÓLO FRIO

3 Durante el funcionamiento Soft Dry (Seco Suave).

- La velocidad del ventilador interno se establece de forma automática al mínimo, de forma que no se puede cambiar la velocidad del ventilador interno, ya que el Control Micom ha establecido con anterioridad la velocidad más adecuada para el funcionamiento en modo "Dry".

Modo Calor (Solamente en el modelo con bomba de calor)

1 Presione el botón de inicio / parada.

2 Seleccione la función de calentamiento

Para seleccionar el modo Calor, accione el botón de selección del modo de funcionamiento. Cada vez que accione el botón, el modo de operación cambia siguiendo la dirección de la flecha.

3 Fijar la temperatura

- La temperatura puede seleccionarse en la franja de 16°C- 30°C en incrementos de un grado.

4 Seleccionar la velocidad del ventilador.

• Seleccione la velocidad del ventilador en tres fases - alto, bajo, medio.
• La pantalla muestra velocidad del ventilador alta.
• Cada vez que se presiona el botón, se cambia el modo de velocidad del ventilador.

5 Este aire acondicionado está predeterminado para trabajar con el control de inicio en caliente, para no descargar el aire frío durante el funcionamiento en calentamiento. Esta vez, el control remoto indica 'PREHEAT'.

6 Si la temperatura exterior es demasiado baja durante el funcionamiento en calentamiento, el aire acondicionado está preparado para activar la función de descongelado y el control remoto indica 'DEFROST'.

El Modo de la Operación del auto

1 Presione el botón de inicio / parada.

2 A la Operación selecta del Auto, aprieta el Botón de la Selección del Modo de la Operación Cada vez que el botón se aprieta, el modo de la operación se cambia en la dirección de la flecha.

MODELO BOMBA DE CALOR

MODELO SÓLO FRIO

3

MODELO BOMBA DE CALOR

MODELO SÓLO FRIO

(Esta indicación será cambiada al estado inicial del Despliegue del Modo del Auto después de 4 segundos.)

Ponga la temperatura más bajo que la temperatura de la habitación. La temperatura puede ser puesta dentro de una distancia de 18°C-30°C por 1°C

Ponga la temperatura superior o más baja que la temperatura uniforme. La temperatura puede ser puesta dentro de una distancia de -2-2 por 1 nivel.

Durante la Operación del Auto:

□ Usted puede cambiar la velocidad interior de ventilador.
□ El wil del sistema automáticamente interruptor del modo que refresca al modo que calienta, o de la calefacción a la refrigeración, debe ser hecho manualmente reponer.(Modelo bomba de calor sólo)

Funcionamiento del ventilador

1 Presione el botón de inicio / parada.

2 Presione el botón de funcionamiento de VENTILADOR.

3 Cada vez que se presione el selector de velocidad del ventilador interior, el modo de velocidad del ventilador se conmuta en la dirección que indica la flecha.

• La velocidad del ventilador es alta.

- La velocidad del ventilador es baja.

- La velocidad del ventilador es media.

* No se puede establecer la temperatura en el modo Fan Operation(Functionamiento ventilador). Pulse el botón "Operation Mode" (modo funcionamiento) para salir de este modo.

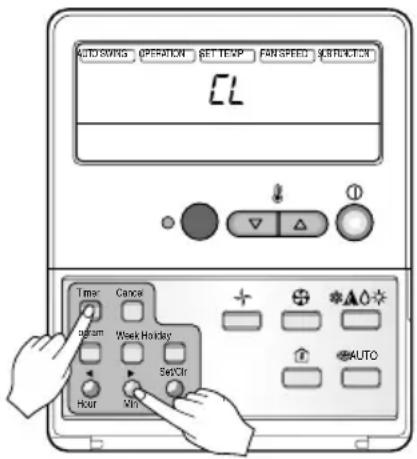

Función de bloqueo para niños.

Evita que los niños puedan utilizar el aire acondicionado.

Procedimiento operativo

1. Para seleccionar la función de bloqueo para niños

Pulse el botón Timer y el botón Minute Set durante tres segundos. El modo operativo cambiará al bloqueo para niños y se visualizará 'CL' en la pantalla. Al pulsar cualquier botón, el panel de mandos no funcionará y mostrará 'CL' durante 3 segundos. Pero la función de temperatura de la habitación seguirá activa, a pesar de tener activado el bloqueo.

2. Para cancelar la función de bloqueo para niños

Pulse el botón Timer y el botón Minute Set durante tres segundos. El bloqueo quedará cancelado y se visualizar en el panel de mando el modo preseleccionado.

Detalles de funcionamiento

Modo de refrigeración

Cuando la temperatura de la habitación es superior a la temperatura fijada, la unidad funciona en modo de refrigeración para alcanzar la temperatura fijada, con la velocidad del ventilador seleccionado. Se apagará cuando la temperatura de la habitación alcance la temperatura fijada +0,5°C

Información útil

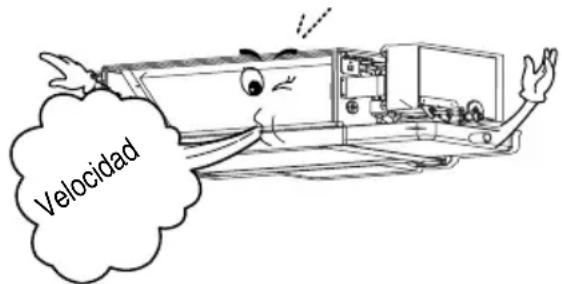

Velocidad del ventilador y capacidad de refrigeración. La capacidad de refrigeración indicada en las especificaciones es el valor que se obtiene con la velocidad rápida del ventilador. La capacidad disminuye si el ventilador funciona a velocidad lenta o media. La velocidad rápida del ventilador está recomendada para cuando quiera refrigerar la habitación en poco tiempo.

- El ventilador comenzará a funcionar 7 segundos después de conectarlo al suministro eléctrico.

Función de diagnóstico automático

La palabra 'CH' se iluminará en la pantalla del control remoto, cuando se presente un problema. En ese caso, póngase en contacto con su distribuidor.

Cuidados y mantenimiento

ATENCIÓN: antes de efectuar cualquier operación de mantenimiento, apague el interruptor principal del sistema.

Unidad interior

Rejilla, tapa y mando a distancia

□ Apague el sistema antes de limpiarlo. Para limpiarlo utilice un paño seco y suave. No utilice lejía ni abrasivos.

□ Nunca utilice lo siguiente:

• Agua a una temperatura superior a los 40°C Podría provocar deformaciones y/o pérdida de color.
• Sustancias volátiles. Podrían dañar las superficie del aire acondicionado.

Cuando el acondicionador de aire no vaya a ser utilizado durante un largo período.

Cuando acondicionador de aire no vaya a ser utilizado durante un largo período.

1. Haga funcionar el aparato en modo ventilación durante 2 o 3 horas.
2. Esto secará los componentes interiores del aparato.
3. Desconecte el Interruptor ter mómagnetico.

PRECAUCIÓN Desconecte el Interruptor ter momagnetico, cuando el acondicinador de aire no vaya user usado por un tiempo prolongado. La suciedad se puede acumular y causar incendio.

Cuando vaya a utilizar el acondicionador de aire de nuevo.

- Compruebe que la entrada de aire y la salida de las unidades interiores y exteriores no están obstruidas.

Consejos para la utilización

No refrigere exageradamente la habitación.

No es bueno para su salud y malgasta electricidad.

Mantenga corridas cortinas o persianas.

No permita que el sol directo entre en la habitación cuando el acondicionador de aire esté en funcionamiento.

Asegúrese de que la puerta y las ventanas están completamente cerradas.

Evite al máximo abrir puertas y ventanas para que el aire frío no salga de la habitación.

Limpie el filtro de aire con regularidad.

Las obstrucciones en el filtro de aire reducen el flujo de aire y disminuye el poder de refrigeración y deshumidificación. Limpielos quincenalmente o más a menudo.

Ventile la habitación de vez en cuando.

Ya que las ventanas permanecen cerradas, es una buena idea abrirlas y ventilar la habitación de vez en cuando.

- Existe risco de choque eléctrico.

Uso temporal de un cable de extensión

No recomendamos utilizar un cable de extensión debido a los potenciales riesgos para la seguridad.

▲ AVISO

Este símbolo alerta-o para o risco de choque eléctrico

: Liga durante o modo de descongelamento (Apenas no modelo de Bomba de Calor)

Usados para seleccionar a temperatura ambiente.

Ajustar Temporizador

Para retirar os filtros, consulte os diagramas explicativos para cada tipo de modelo.

Utilizado para cancelar o temporizador

Utilizado para definir o temporizador semanal

1. Botão de Feriados

Usado para cancelar o temporizador.

Usado para definir o temporizador semanal.

1. Botão Feriado

Usado para definir a hora actual e limpar a hora definida.

3 Seleccione a hora que desejar.
