ROZMĚRY

51,7 78,6 35,8

41,2

3
SCHÉMA ZAPOJENÍ
Quicklux 3F

Quicklux 4F

230V~ 50/60Hz N L E LOAD 10A / 250 V~

4
INSTALACE
Quicklux 3F Quicklux 4F

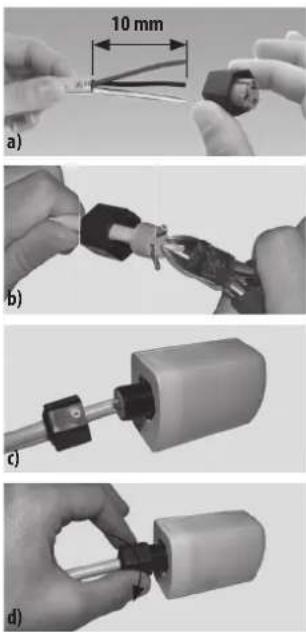

10 mm a) b) c) d)

a) Odstraňte vnější izolaci kabelu.
b) Provlečte kabel maticí a vložte jednotlivé vodiče do očíslovaných otvorů svorkovnice (jednotlivá umístění viz. "schéma zapojení"). Přesahující část vodiče odstraňte.
c) Vložte svorkovnici do otvoru v prístroji.
d) Zašroubujte matici. Vnitřní mechanismus prořízne izolace vodičů a zaručí tak kontakt se svorkami.

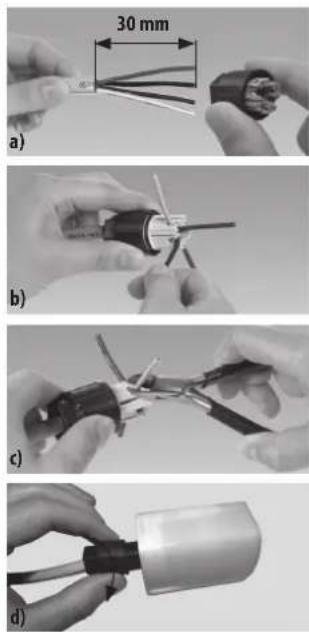

30 mm a) b) c) d)

a) Odstraňte vnější izolaci kabelu.
b) Provlečte kabel maticí a vložte jednotlivé vodiče do očislovaných otvorů svorkovnice (jednotlivá umístění viz. "schéma zapojení").
c) Přesahující část vodiče odstraňte a vložte svorkovnici do otvoru v přístroji.
d) Zašroubujte matici. Vnitřní mechanismus prořizne izolace vodičů a zaručí tak kontakt se svorkami.

1

Návod k obsluze

SOUMRAKOVÉ SPÍNAČE

⚠️ Čtěte pozorně všechny pokyny

Soumrakové spinače řady Quicklux jsou elektronická kontrolní zařízení s mikrospínáním kontaktů (μ) (EN 60669-2-1), které umožňují zapnutí elektrických zařízení (např. světel), pokud úroveň světelnosti klesne pod nastavený práh. Inovovaný systém kabeláže umožňuje jednoduchou a rychlou instalaci a trimmerem umístěným na spodní části je možné nastavit světelný práh bez nutnosti otevřít přístroj.

• Quicklux 3F je určen k ovládání zařízení napájených 230V AC.
• Quicklux 4F je určen k ovládání zařízení s jakýmkoliv napájením.

Kód Model Popis

VE503900 Quicklux 3F Trívodičový soumrakový spínač

VE504700 Quicklux 4F Čtyřvodičový soumrakový spínač

BEZPEČNOSTNÍ POKYNY

Během instalace a provozu přístroje je nezbytné dodržovat následující upozornění:

1) Přístroj smí instalovat pouze kvalifikovaná osoba, dodržující schéma zapojení.
2) Je-li některá část přístroje poškozena, nezapojujte přístroj do sitě.
3) Přístroj musí být instalován a zprovozněn v souladu s platnými předpisy pro elektrická zařízení.
4) Ochrana přístroje proti nadproudu musí být instalována v elektrickém zařízení obvodu elektroměru.
5) Nepouživejte prístroj k jiným účelům, než ke kterým je určen.
6) V případě, že je přístroj nefunkční, neopravujte jej a kontaktujte technickou podporu.
7) Přístroj může být použit v prostředích kategorie přepětí III a stupněm znečištění 2.
8) Před připojením ke svorkám ověřte, že vodiče nejsou pod napětím.
9) Po instalaci musí být zaručena nepřístupnost obsluhy ke svorkám bez použití příslušného nářadí.

TECHNICKÉ VLASTNOSTI

• Napájení: 230V AC (-15% ÷ +10%) 50/60Hz
- Příkon: 6VA (1W)
• Instalace na stěnu nebo na sloup
• Zatížení relé: 10A/250V AC
• Nastavitelný rozsah citlivosti: 3 ÷ 70 lux
• Doba sepnutí: 10 vteřin
• Kabeláž

• Průřez jednotlivých vodičů: 0,75 ÷ 1,5 mm ^2
  – Maximální průměr vodiče s izolací: 3 mm
• Průměr kabelu s vnější izolací: 5,6÷9 mm (Quicklux 3F), 7÷10 mm (Quicklux 4F)
• Stupeň krytí: IP54
• Typ sepnutí: 1B
  • Provozní teplota: 0 ÷ +50 °C
  • Skladovací teplota: -10 ÷ +60 °C
• Skladovací vlhkost: 20 ÷ 90% nekondenzovaná

5

PROVOZ

• Instalace může být na stěnu nebo na sloup (díky adaptéru, který je součástí balení)
• Vyhněte se instalaci přístroje na místa, které mohou oslňována nebo na které mohou dopadat odlesky
• Nastavte práh sepnutí trimmerem umístěným na spodní části (rozsah 3 ÷ 70 lux)

Trimmer pro nastavení prahu sepnutí

SOUVISEJÍCÍ NORMY

Shoda se směrnicemi EU:

2006/95/CE (Nízké napětí) 2004/108/CE (Elektromagnetická kompatibilita)

je prohlášena s odkazem na následující normy:

• EN 60669-2-1
