WM-55RT-04 - Wall mount Gembird - Free user manual and instructions

USER MANUAL WM-55RT-04 Gembird

Black metal mechanical frame with mounting holes and structural supports (no text or symbols visible)

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

LCD/PLASMA-TV WANDHALTERUNG, 32"-55" (30 KG)

TV MUURBEUGEL 32"-55" MAX. 30KG

SUPPORT MURAL D'ÉCRAN

• Heavy duty steel single-arm rotating/tilting TV wall mount
• Supports most 32" - 55" LCD/LED TV's
• VESA compatible, max. 400 mm x 400 mm
• Wall distance 60 - 370 mm
- Allows up to 180 degrees rotation and 15 degrees tilting
- Includes all necessary installation materials

Specifications

• Material: steel
  • Max. load: 30 kg (32"-55")
  • VESA: max 400 x 400 mm
• Tilt -2^ / + 15^
  • Wall distance: 60 ... 370 mm
• Net weight: 2.5 kg

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

1

max 55"

M4×16(X4)

A

M5×16(X4)

B

M6×20(X4)

C

M8×25(X4)

D

MB×45(X4)

E

DG:D8 Washer(X4)

F

Spacer(X4)

G

MG×12(X8)

H

NUT (X8)

I

Package W

ST6×50(X3)

W-A

Concrete anchor (X3)

W-B

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

2

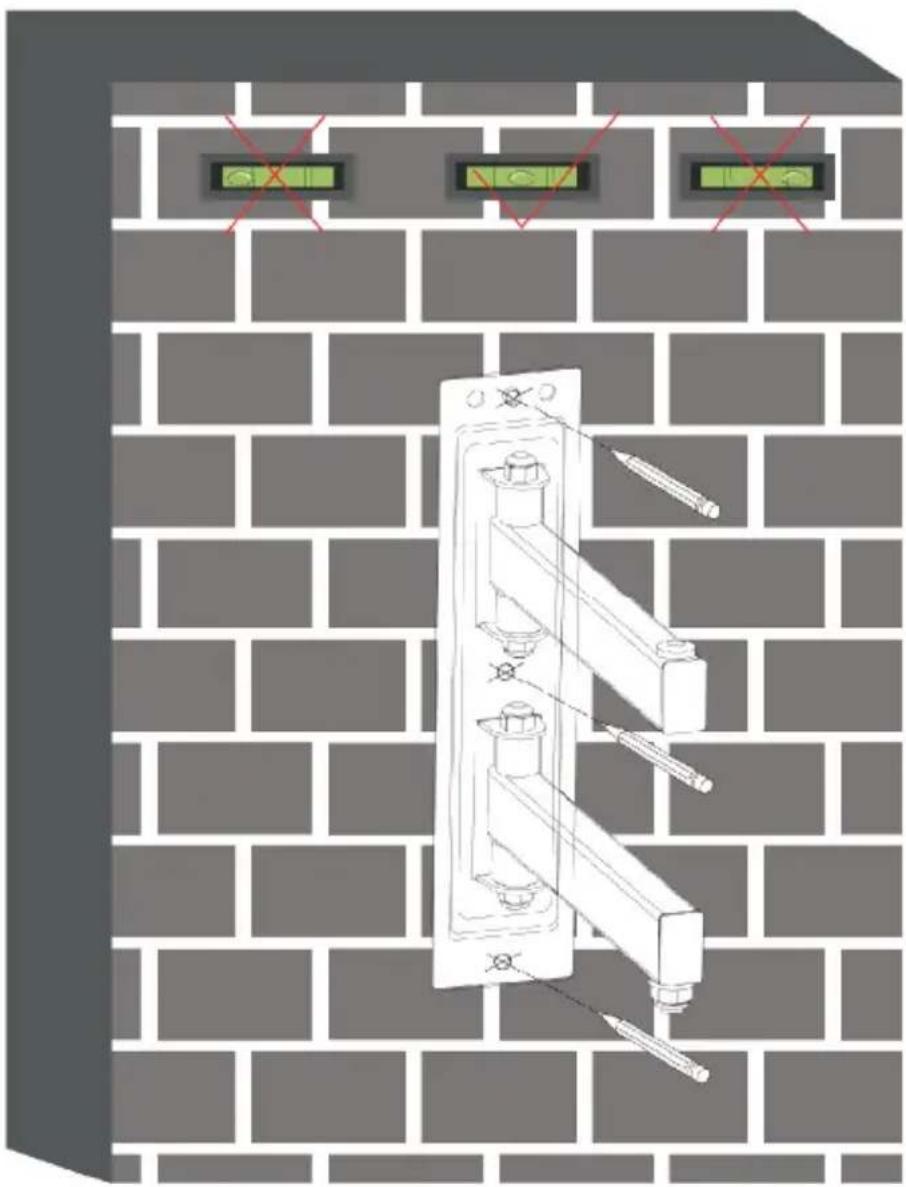

Diagram showing a wall-mounted electrical switch mounted on a brick wall, with three green measurement indicators and red X marks indicating measurement points.

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

3

1

2

60mm

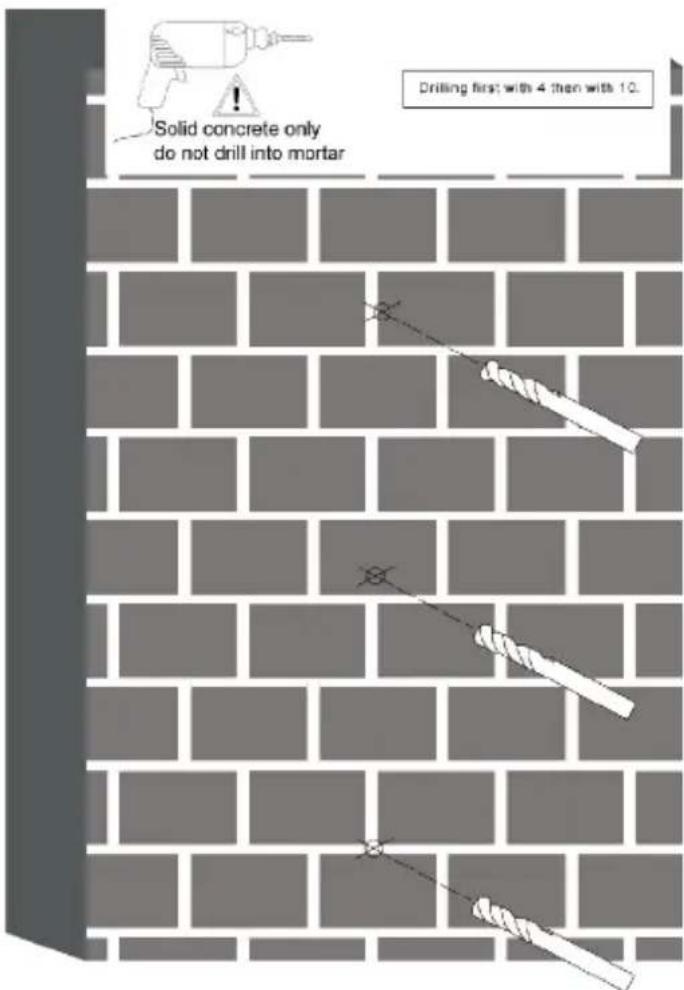

Solid concrete only do not drill into mortar Drilling first; with 4 then with 10.

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

4

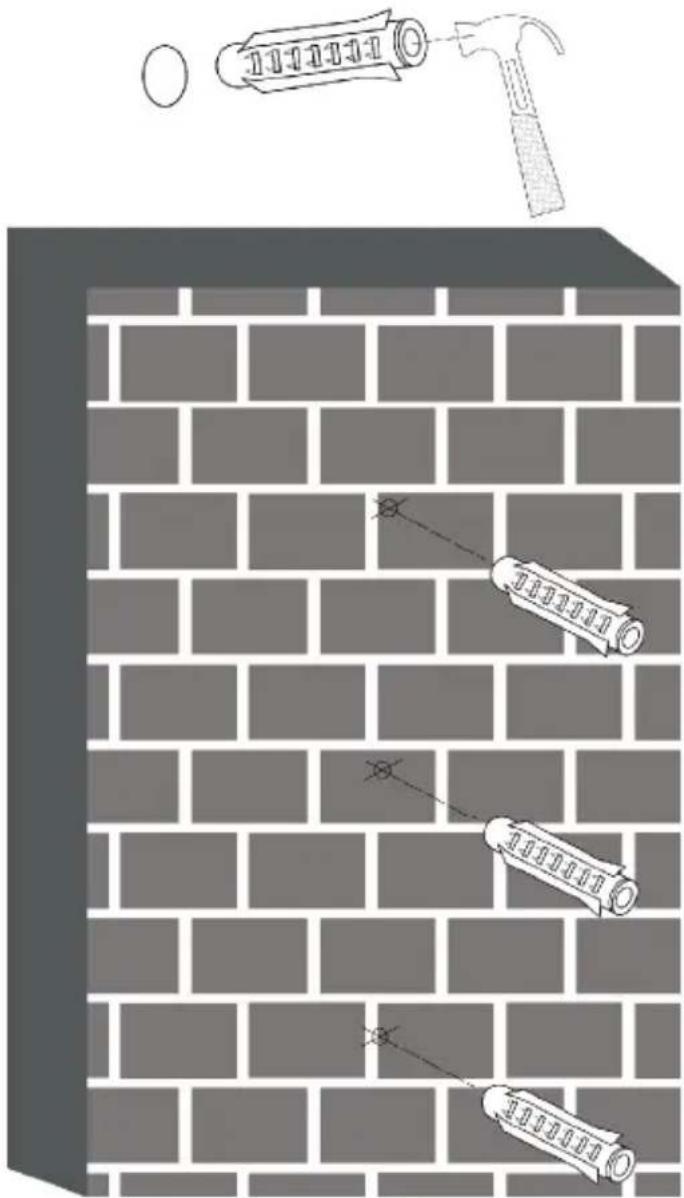

Illustration of a brick wall with four hand tools and a hammer, showing different positions (no text or symbols present)

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

5

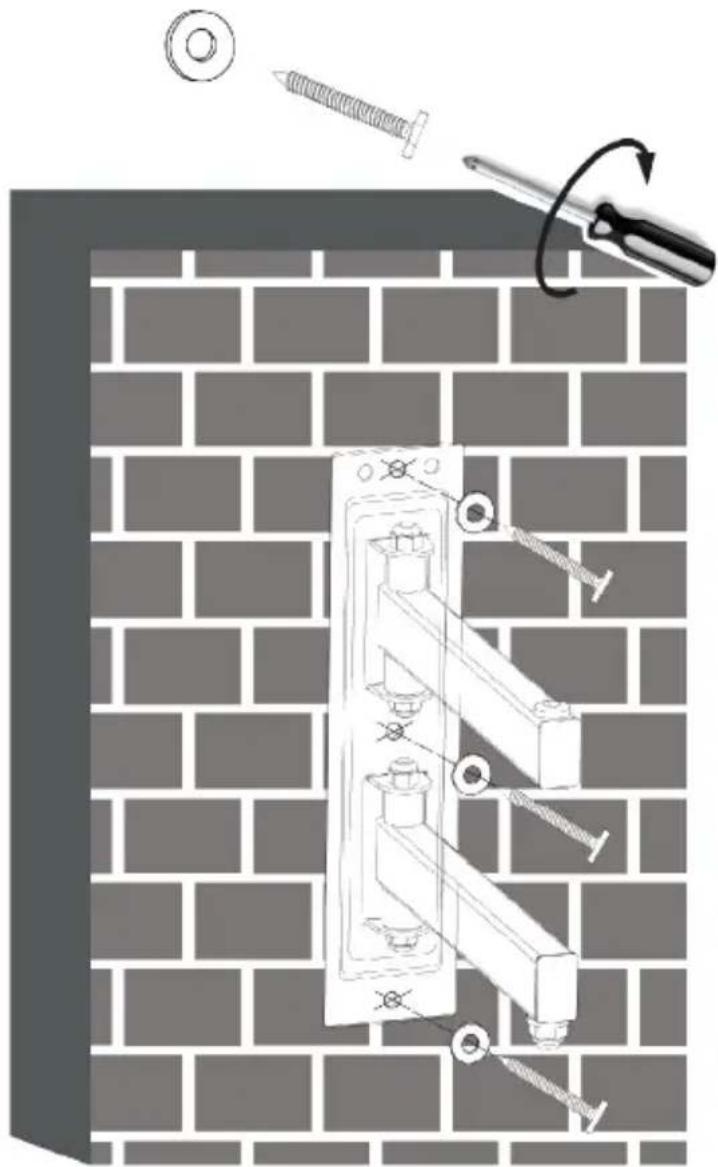

Technical illustration of a brick wall assembly with screws, bolts, and a screwdriver (no text or symbols)

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

6

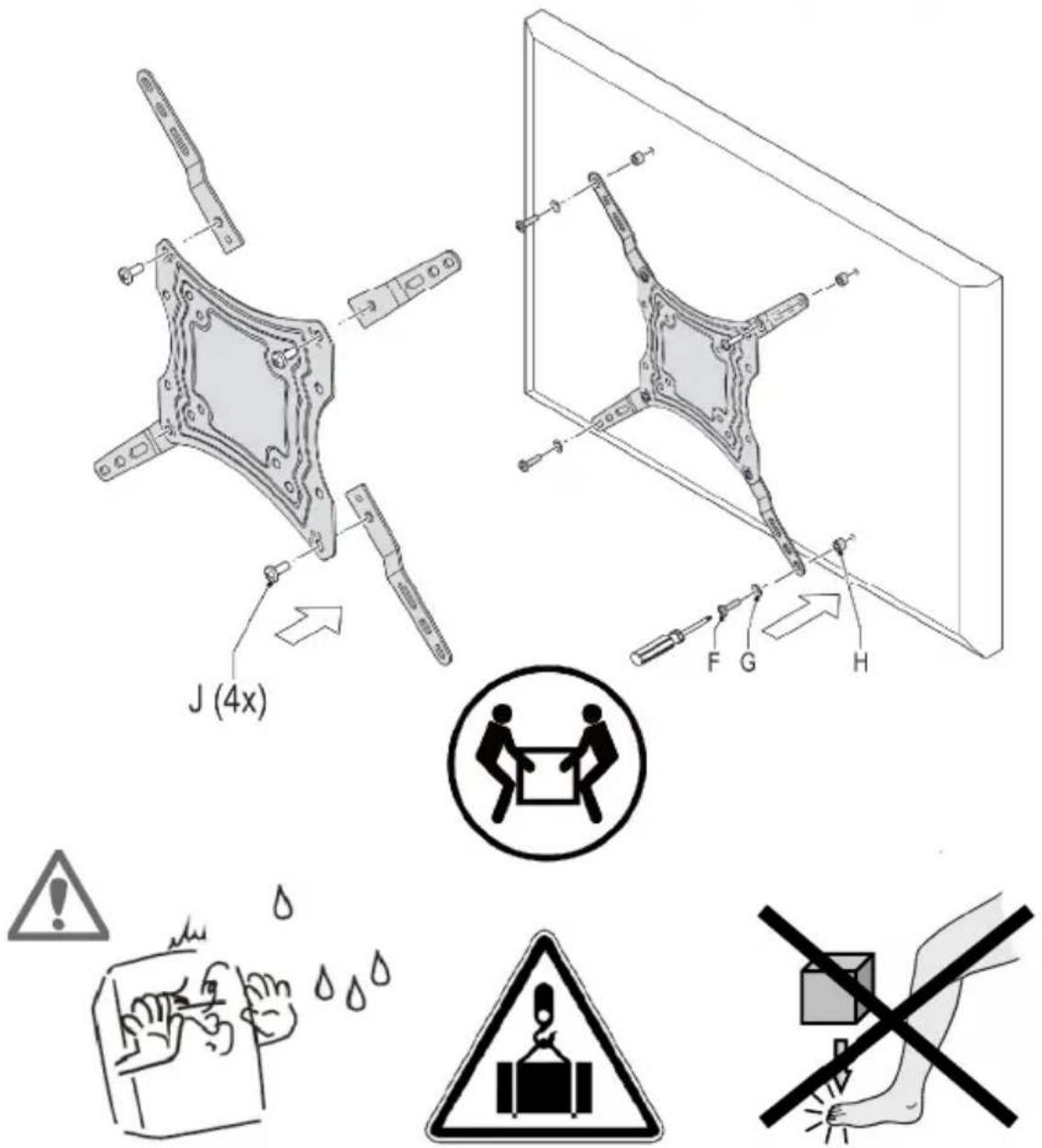

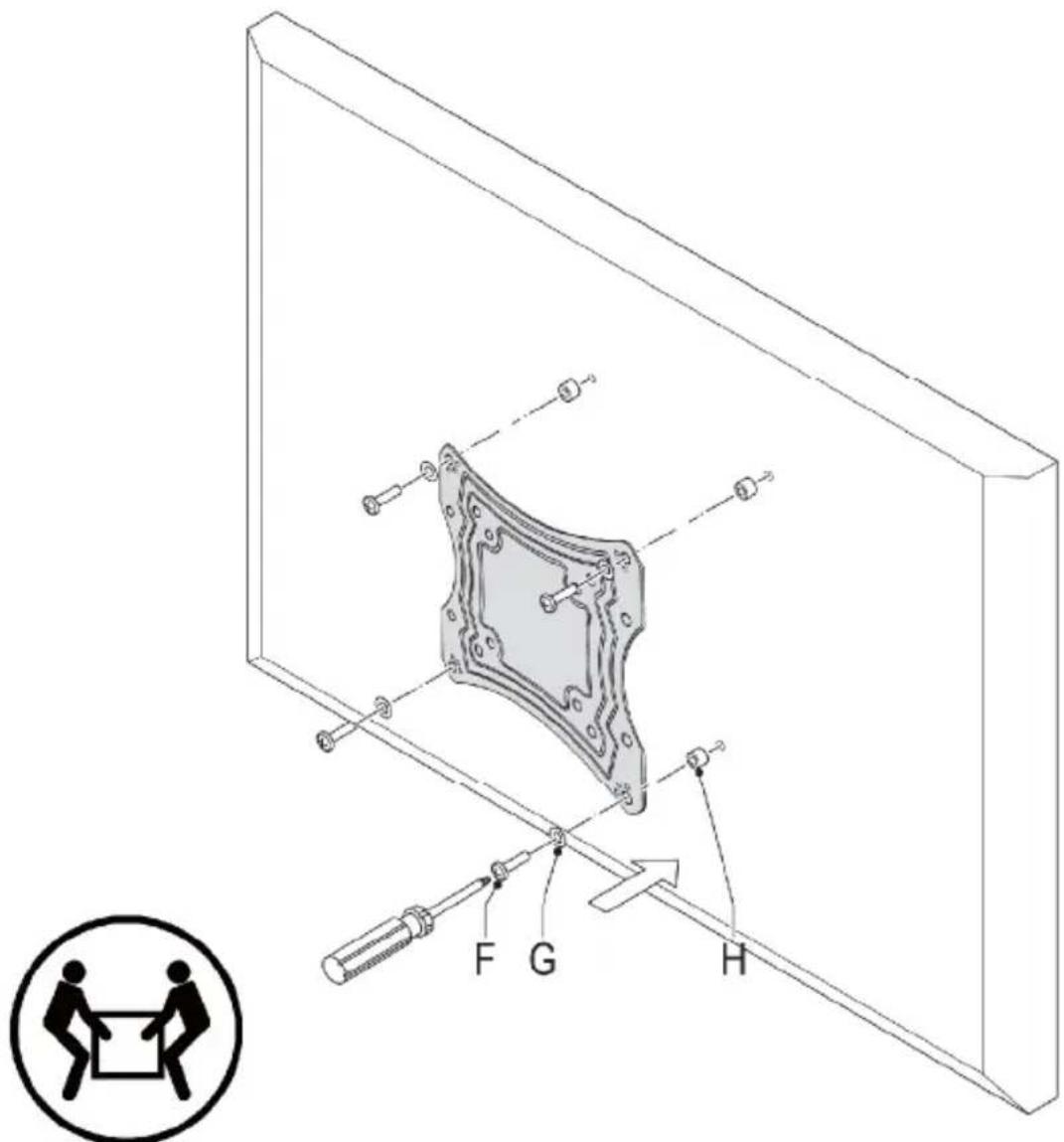

Technical diagram of a mechanical assembly with labeled components F, G, H and a circular icon indicating a person holding a document.

Symbolic icon of two figures holding a blank rectangular block inside a circle (no text or symbols)

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

7

WARRANTY CONDITIONS	GARANTIE BEDINGUNGEN
The receipt must clearly list the date of purchase and the part number, in addition it should be printed. Keep the receipt for the entire warranty period since it is required for all warranty claims. During the warranty period the defective items will be credited, repaired or replaced at the manufacturer's expense. Work carried out under the warranty neither extends the warranty period nor starts a new warranty period. The manufacturer reserves the right to void any warranty claim for damages or defects due to misuse, abuse or external impact (falling down, impact, ingress of water, dust, contamination or break). Wearing parts (e.g. rechargeable batteries) are excluded from the warranty. Upon receipt of the RMA goods, Gembird Europe B.V. reserves the right to choose between replacement of defective goods or issuing a credit note. The credit note amount will always be calculated on the basis of the current market value of the defective products	Die Garantie beträgt 24 Monate ab Verkaufsdatum an den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist. Innerhalb der Garantiezeit werden alle Mängel, wahlweise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch, behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.Eine Garantieleistung entfällt für Schäden oder Mängel die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.
Gembird Europe B.V.Wittevrouwen 56, 1358CD Almere, The Netherlandswww.gembird.nl/[e-mail]	GEMBIRD Deutschland GmbHCoesterweg 45, 59494 SoestDeutschlandwww.gembird.deWenn Sie Hilfe im Umgang mit unseren Produkten benötigen, können Sie uns kostenlos via E-Mail an [e-mail] oder über unser Hilfe-Forum erreichen: http://gembird-support.de/
GARANTIE VOORWAARDEN	CONDITIONS DE GARANTIE
Op de aankoopbon moeten de aankoopdatum en productomschrijving duidelijk vermeld staan. Gelieve de aankoopbon de gehele garantieperiode te bewaren, deze is ten alle tijden benodigd voor alle garantie aanspraken. Tijdens de garantieperiode zullen alle gebreken verholpen of vervangen worden door de fabrikant d.m.v. reparatie, omruiling van het defecte onderdeel of het gehele apparaat. Aanspraken tijdens de garantieperiode leiden niet tot verlenging hiervan. Garantieaanspraak vervalt bij schade of gebreken die ontstaan zijn door oneigenlijk gebruik, misbruik of invloeden van buitenaf (vallen, stoten, water, stof, vuil of breken). Slijtagegevoelige onderdelen (b.v. batterijen) zijn uitgesloten van garantie. Bij ontvangst van de RMA goederen behoudt Gembird zich het recht om te kiezen tussen vervanging van de defecte waren of het uitgeven van een kreditnota. Het bedrag van de kreditnota zal altijd gecalculeerd zijn op basis van de huidige marktprijs voor het defecte produkt.	Le talon de garantie doit énumérer clairement la date d'achat et le type d'appareil. Conservez le reçu d'achat pendant toute la durée de la garantie car elle est nécessaire pour toute réclamation. Au cours de la période de garantie tous les défauts doivent être remplacé aux frais du fabricant, soit par la réparation ou la remplacement de la pièce défectueuse ou l'ensemble du produit. Les travaux effectués sous garantie ne prolongent pas la période de garantie ni ne commencent pas une nouvelle période de garantie. Le fabricant se réserve le droit d'annuler toute demande de garantie pour les dommages ou défauts dus à une mauvaise utilisation, abus ou les effets externes (chute, choc, pénétration de l'eau, la poussière, etc..). Les pièces d'usure (par exemple les piles rechargeables) sont exclus de la garantie. Dès réception de la marchandise sous garantie, le SAV de Gembird Europe BV se réserve le droit de choisir entre le remplacement des produits défectueux ou de délivrer un avoir. Le montant d'avoir sera toujours calculée sur la base de la valeur actuelle du marché des produits défectueux.
Gembird Europe B.V. Wittevrouwen 56, 1358CD Almere, The Netherlands www.gembird.nl/service [e-mail] Tel: 0900-GEMBIRD (€ 0,25 p/m binnen Nederland, exclusief mobiele telefoonkosten)	Gembird Europe B.V. Wittevrouwen 56 1358CD Almere, The Netherlands www.gembird.nl/support [e-mail] [phone] Prix d'appel depuis telephone fixe Pays-Bas : 0.15 euro / min Prix d'appel depuis telephone mobile / autre pays - selon operateur

gembird®

WM-55RT-04

TV WALL MOUNT (ROTATE & TILT), 32"-55", 30 KG

ГАРАНТИЙНЫЙ ТАЛОН
