USER MANUAL Electra 6155F Oras

Modern stainless steel faucet with digital display and handle (no text or symbols visible)

Water Is Worth Loving.

Contents

CZ Obsah

FI Sisällysluettelo

NL Inhoud

Simple line drawing of a mechanical lever or lever component (no text or symbols)

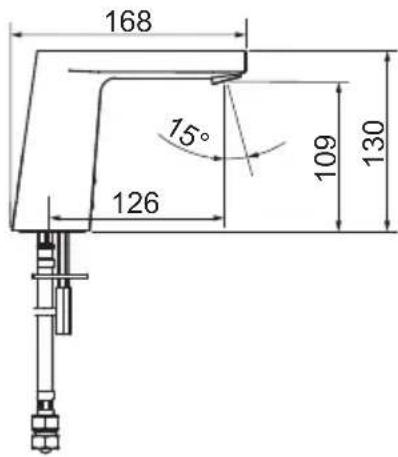

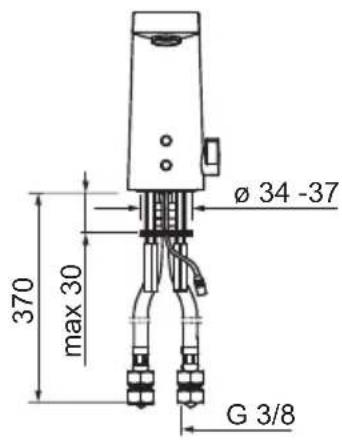

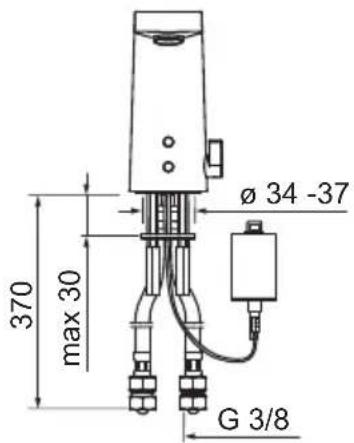

Technical data 4-5

Installation....6-8

Operation....9

Maintenance....10-13

Spare parts....14

6125F

EN 15091

I (ISO 3822)

100 - 1000 kPa

0.1 l/s (300 kPa) (with flow controller)

200 kPa (0.1 l/s)

max. +70^ C

GODKENDT

TIL DRIKKEVAND

6155F

EN 15091

I (ISO 3822)

100 - 1000 kPa

0.1 l/s (300 kPa) (with flow controller)

200 kPa (0.1 l/s)

max. +70°C

GODKENDT

TIL DRIKKEVAND

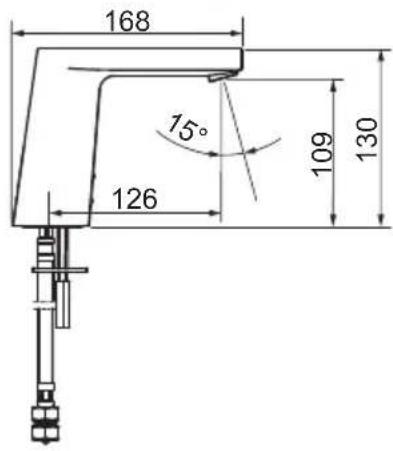

Technical data

CZ Technická data	FI Tekniset tiedot	NL Technische gegevens	SE Teknisk information
DE Technische Daten	FR Données techniques	NO Teknisk informasjon	SK Technické údaje
DK Tekniske data	IT Dati tecnici	PL Dane techniczne	UA Технічні дані
EE Tehnilised andmed	LT Techniniai duomenys	RO Date tehnice
ES Datos técnicos	LV Tehniskie dati	RU Технические данные

GB	Protection class	Battery	Electrical Connection
CZ	Třída bezpečnosti	Monočlánek	Napájecí napětí
DE	Sicherheitsklasse	Batterie	Elektr. Anschluß
DK	Beskyttelsesklasse	Batteri	Elektrisk tilslutning
EE	Kaitseklass	Patareid	Elektriliides
ES	Grado de protección	Batería	Instalación eléctrica
FI	Suojausluokka	Paristo	Sähköliitäntä
FR	Norme de sécurité	Piles	Connexion électrique
IT	Protezione classe	Batterie	Collegamento elettrico
LT	Saugumo klasé	Baterija	Maitinimo šaltinis
LV	Aizsardzības klase	Baterija	Elektrobarošana
NL	Veiligheidsklasse	Batterij	Electrische aansluiting
NO	Tetthetsklasse	Batteri	Elektrisk tilkobling
PL	Klasa bezpieczeństwa	Bateria	Podlaczenie elektryczne
RO	Clasa de protecție	Baterie electrică	Conexiune electrică
RU	Степень защиты	Батарея	Электропитание
SE	Kapslingsklass	Batteri	El-anslutning
SK	Trieda bezpečnosti	Monočlánok	Elektrické pripojenie
UA	Ступінь захисту	Батарея	Електроживлення

IP 55 / transformer IP 40

Lithium 2CR5 6V (6155F)

12 VDC (6125F)

GB	Recognition range	Intelligent afterflow period	Max. flow period
CZ	Rozlišovací rozsah	Čas dodatečného průtoku	Max. doba průtoku
DE	Sensorreichweite	Intelligente Nachlaufzeit	Max. Fließdauer
DK	Sensor område	Intelligent efterløbetid	Max. løbetid
EE	Toimimiskaugus	Optimaalne järelvooluaja pikkus	Maksimaalne vee vooluaja pikkus
ES	Alcance del sensor	Tiempo caudal posterior	Periodo máximo de flujo
FI	Tunnistusalue	Älykäs jälkivirtaama-aika	Max. virtausaika
FR	Longueur du faisceau	Temporisation de débit intelligente	Durée maximum d'écoulement
IT	Raggio d'azione del sensore	Tempo di scorrimento a posteriori	Scorrimento mass.
LT	Atpažinimo atstumas	Tekėjimo trukmė po prausimosi	Maksimali srovės tekėjimo trukmė
LV	Atpazišanas diapazpns	Skalošanas periods	Maksimālais plūsmas periods
NL	Sensorbereik	Intelligente nalooptijd	Max. looptijd
NO	Følsomhetsområde	Intelligent etterrenningstid	Funksjonstid
PL	Zasięg działania	Intelligentne opóźnienie zamknięcia	Max czas przepływu
RO	Raza de sesizare	Perioadă de curgere remanentă inteligentă	Perioadă max. de curgere
RU	Расстояние опознавани	Продолжительность окончат.смыва (автоматическая настройка)	Макс. время подачи воды
SE	Känslighetsområde	Intelligent efterflödestid	Max. flödestid
SK	Rozlišovacia vzdialenost	Inteligentná doba po prietoku	Max. doba prietoku
UA	Відстань розпізнавання	Тривалість кінц. змиву (автоматичне налаштування)	Макс. час подачі води

optimally preset

2 s ± 1 s

2 min

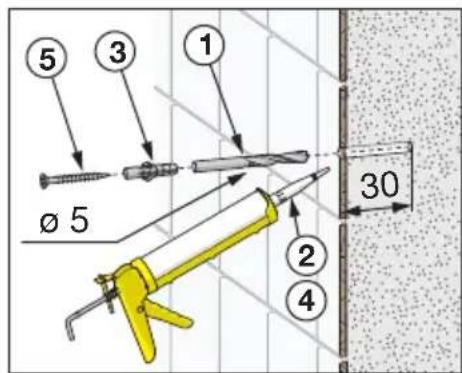

Installation

CZ Montáž

FI Asennus

NL Installatie

SE Installation

DE Montage

FR Installation

NO Montering

SK Inštalácia

DK Installation

IT Montaggio

PL Instalacja

UA Встановлення

EE Paigaldus

LT Montavimas

RO Instalare

ES Montaje

LV Montāža

RU Установка

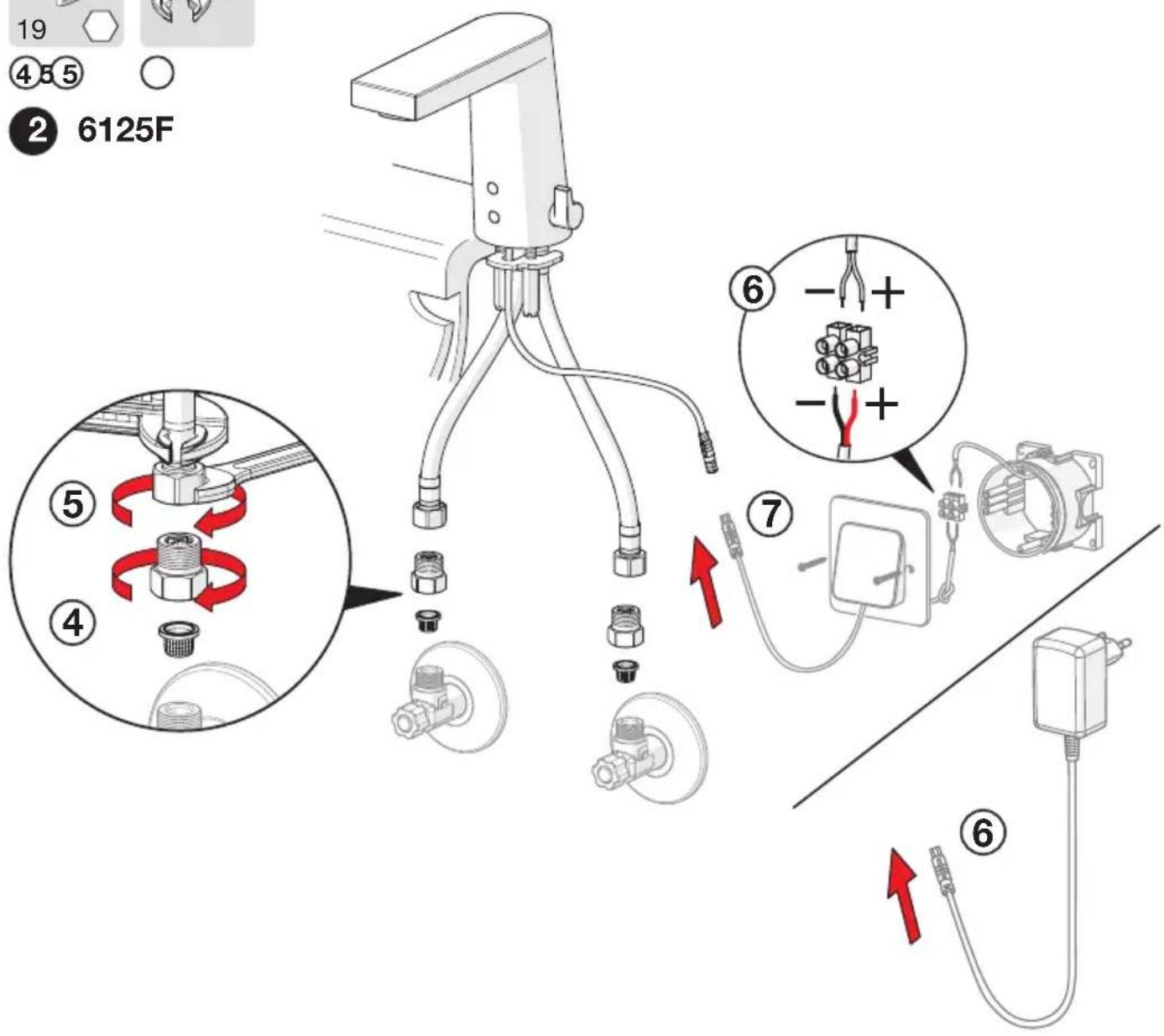

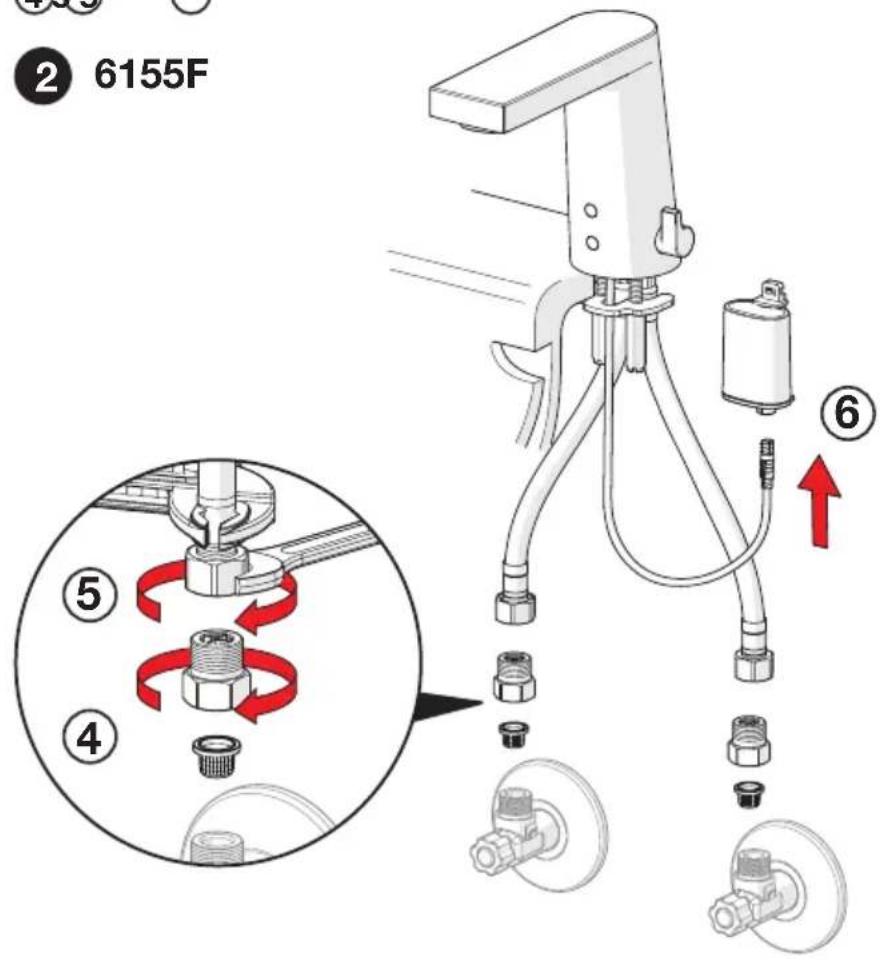

1 6125F, 6155F

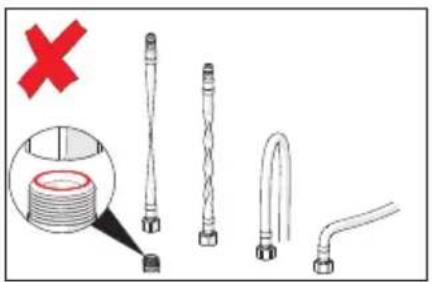

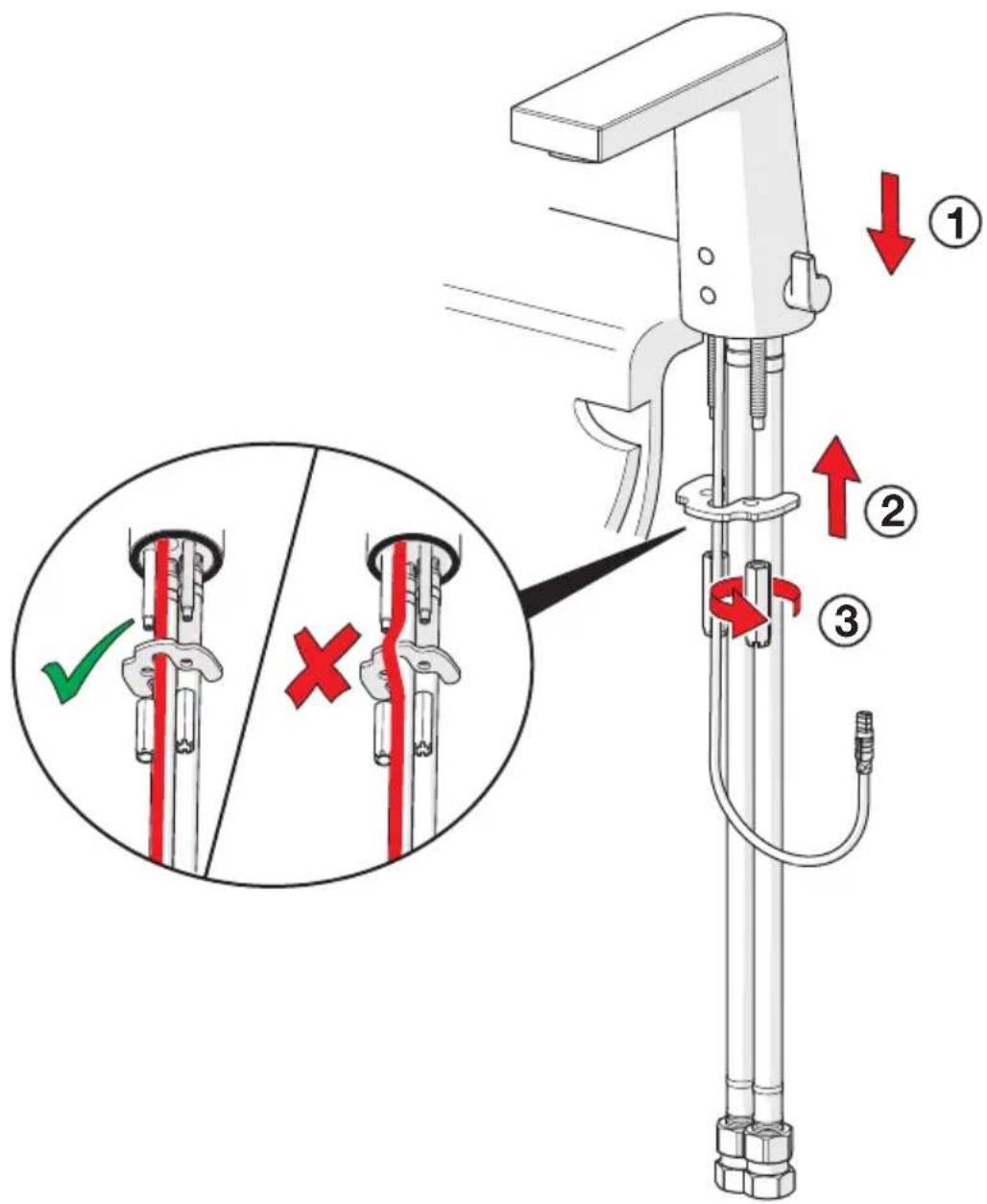

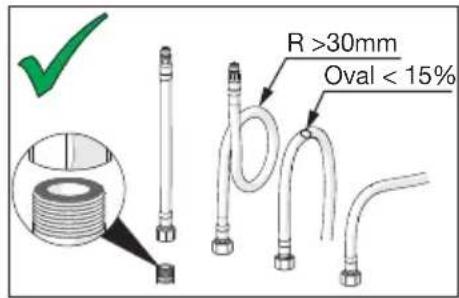

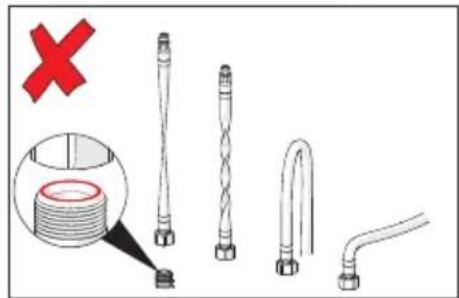

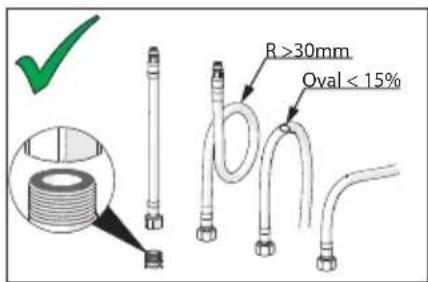

Installation

CZ Montáž

DE Montage

DK Installation

EE Paigaldus

ES Montaje

FI Asennus

FR Installation

IT Montaggio

LT Montavimas

LV Montāža

NL Installatie

NO Montering

PL Instalacja

RO Instalare

RU Установка

SE Installation

SK Inštalácia

UA Встановлення

Two hand tools: a wrench and a pliers, shown side by side with no visible text or symbols.

④55

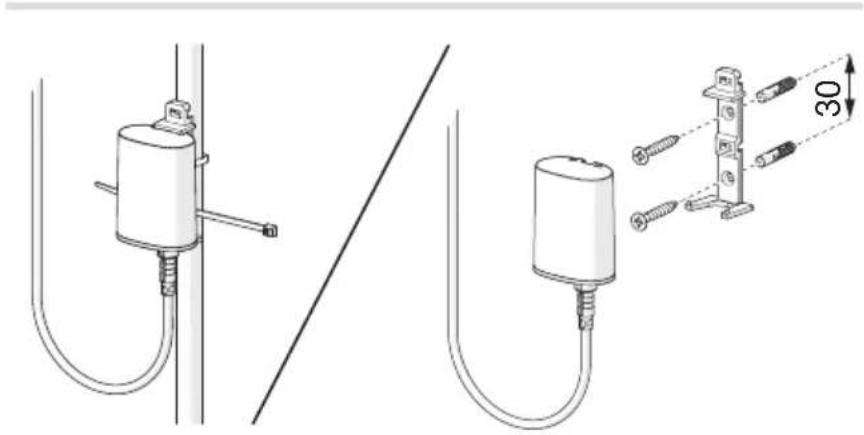

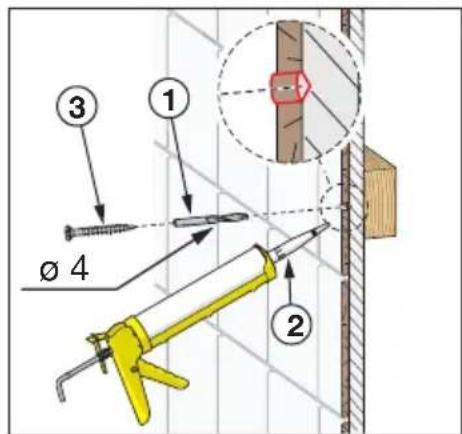

Installation

CZ Montáž

DE Montage

DK Installation

EE Paigaldus

ES Montaje

FI Asennus

FR Installation

IT Montaggio

LT Montavimas

LV Montāža

NL Installatie

NO Montering

PL Instalacja

RO Instalare

RU Установка

SE Installation

SK Inštalácia

UA Встановлення

Operation

CZ Funkce

DE Funktion

DK Betjening

EE Toimimine

ES Servicio

FI Toiminta

FR Utilisation

IT Funzionamento

LT Veikimo principas

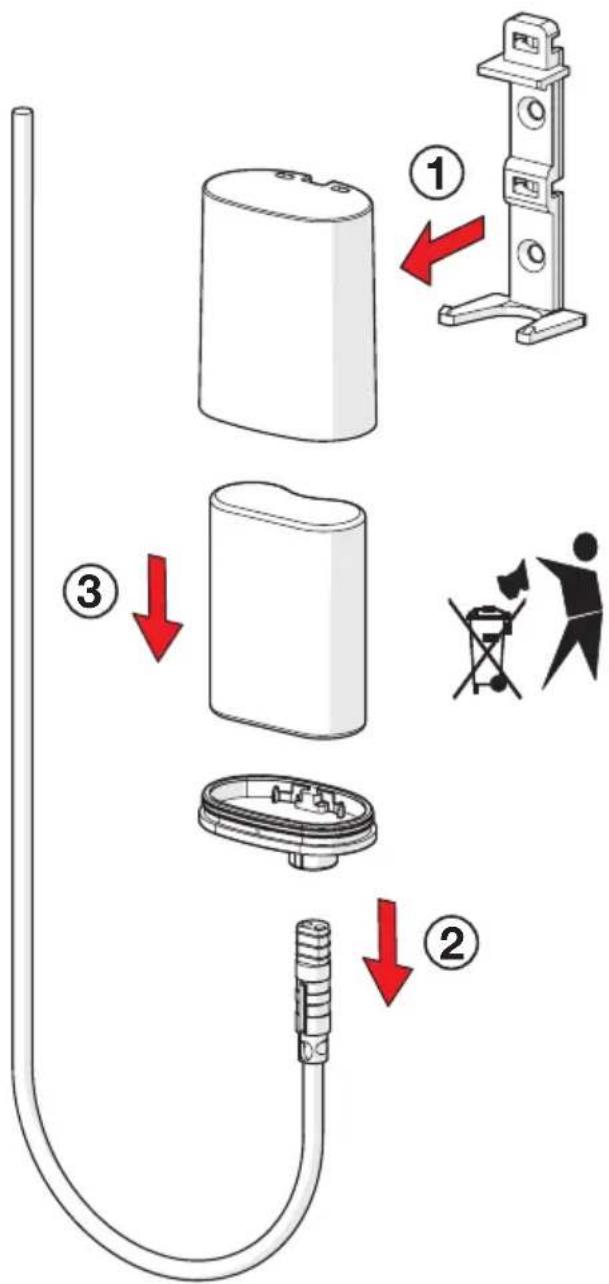

Changing the battery

CZ Výměna baterie
DE Wechsel der Batterie
DK Udskiftning af batteri
EE Patarei vahetamine
ES Cambiar la batería
FI Pariston vaihto
FR Changement de la pile
IT Sostituzione della batteria
LT Baterijos pakeitimas

LV Baterijas maina
NL Batterij vervangen
NO Bytting av batteri
PL Wymiana baterii zasilającej
RO Înlocuirea bateriei electrice
RU Замена батарейки
SE Byte av batteri
SK Výmena batérie
UA Заміна батарейки

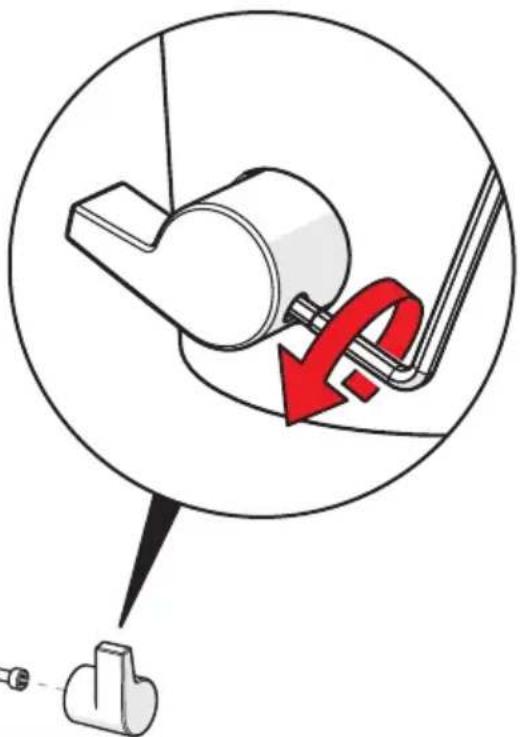

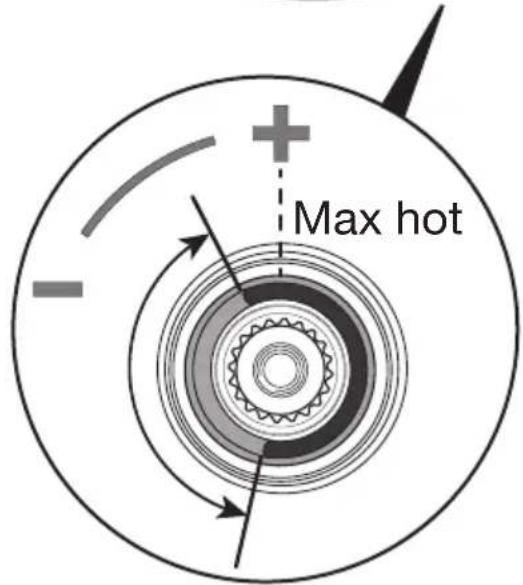

Limiting temperature

CZ Omezeni teplé vody
DE Temperaturbegrenzung
DK Forindstilling af vandets max. temperatur
EE Temperatuuri piiramine seadeosast
ES Limitación de la temperatura
FI Lämpötilan rajoitus
FR Limitation de la température
IT Limitazione della temperatura
LT Temperatūros apribojimas
LV Karstā ūdens temperatūras ierobežošana

Line drawing of a modern kitchen faucet with three circular ports (no text or symbols)

Diagram showing a mechanical component with a red arrow indicating rotation or movement, enclosed in a circle (no text or symbols)

②
①

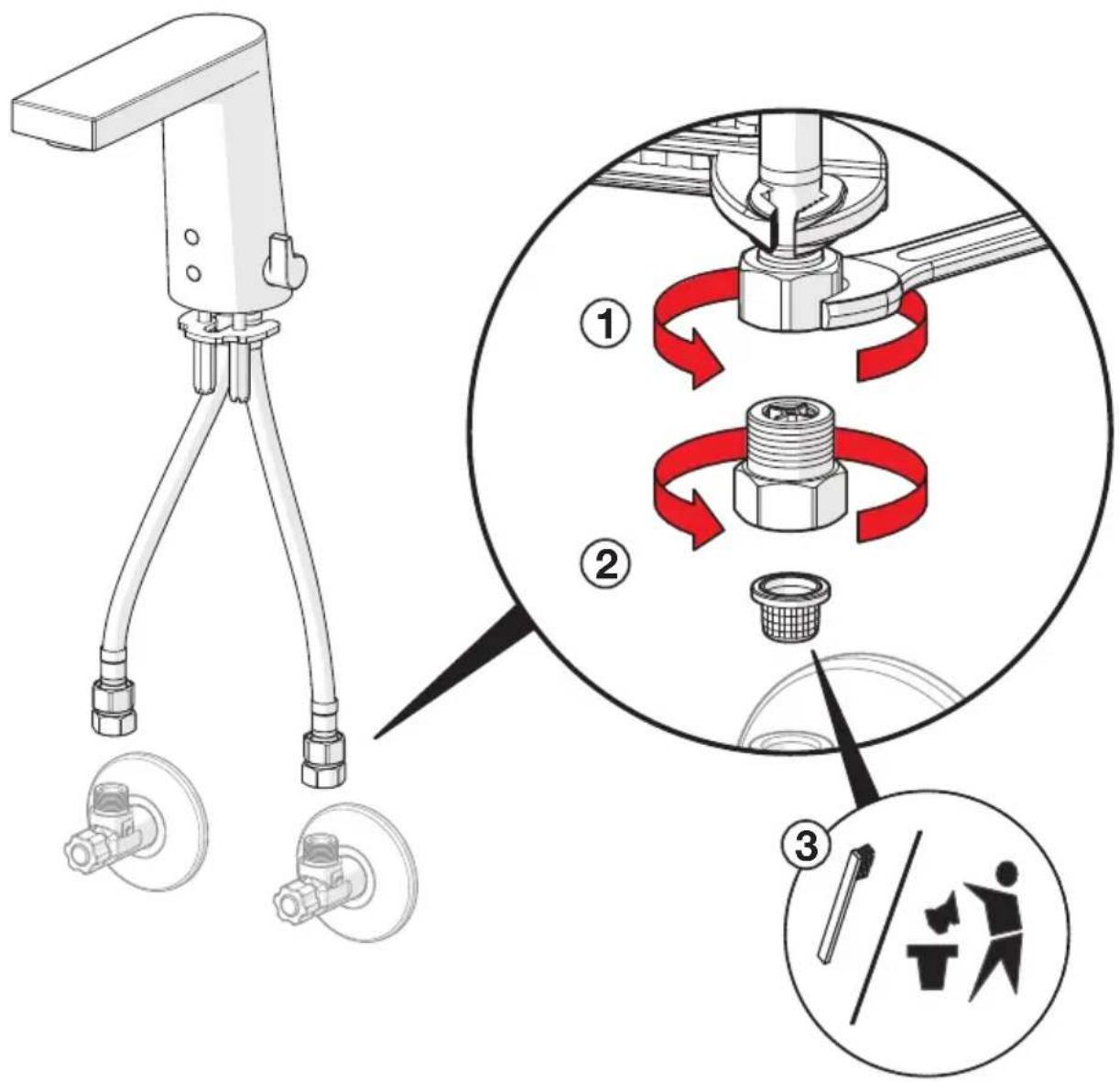

Cleaning/changing the litter filters

CZ Čištění/Výměna filtrů
DE Reinigung/Wechsel der Filter
DK Rensning/udskiftning af filtre
EE Prügipüüduri puhastamine/vahetamine
ES Limpieza/cambio de los filtros
FI Roskasiivilöiden puhdistaminen/vaihtaminen
FR Nettoyage/changement des filtres
IT Pulizia/sostituzione dei filtri
LT Filtrų valymas ir pakeitimas

LV Dublu filtru tīrīšana/maina
NL Reinigen/veranderen van de filters
NO Rensing/bytting av filter
PL Czyszczenie/wymiana filtra
RO Curățirea/înlocuirea filtrelor
RU Очистка и замена уплотнительных фильтро
SE Rengöring/byte av smutsfilter
SK Čistenie/výmena odpadových filtrov
UA Чищення та заміна ущільнюючих фільтрів

① ②

①

Cleaning the faucet

CZ Čištění baterie

Diagram showing two views of a showerhead with a red arrow indicating motion (no text or symbols)

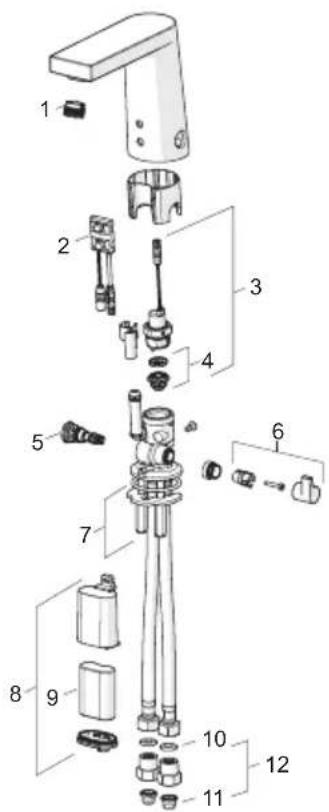

Spare parts

CZ Náhradní díly

DE Ersatzteile

DK Reservedele

EE Varuosad

6155F

1 601901V

2 600659V

3 199206V

4 199205V

5 199201V

6 601877V

7 158697

8 199417V

9 198330

10 600705/10

11 199257/2

12 198473/2
