ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T 121 Hf Kärcher

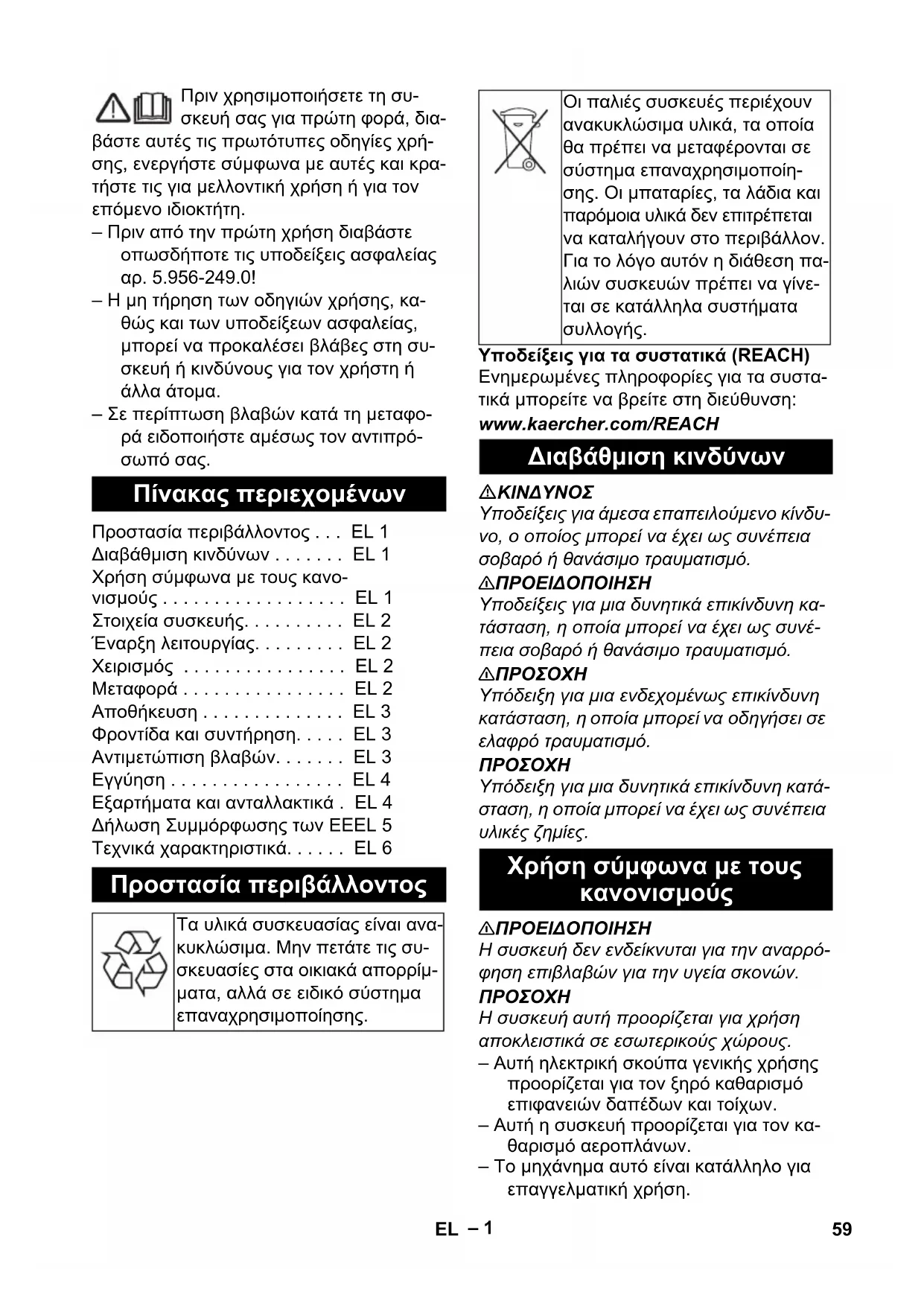

dB(A) 78 Nimellistehonotto W 900 Verkkokaa- peli SJT 2x16 AWG (105 °C) Osa-nro Johdon pi- tuus 6.650-589.0 25 m 58 FI– 1 Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη. – Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.956-249.0! – Η μη τήρηση των οδηγιών χρήσης, κα- θώς και των υποδείξεων ασφαλείας, μπορεί να προκαλέσει βλάβες στη συ- σκευή ή κινδύνους για τον χρήστη ή άλλα άτομα. – Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό-

Υποδείξεις για τα συστατικά (REACH) Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση: www.kaercher.com/REACH

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υποδείξεις για μια δυνητικά επικίνδυνη κα- τάσταση, η οποία μπορεί να έχει ως συνέ- πεια σοβαρό ή θανάσιμο τραυματισμό

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

Υπόδειξη για μια δυνητικά επικίνδυνη κατά- σταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες. 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η συσκευή δεν ενδείκνυται για την αναρρό- φηση επιβλαβών για την υγεία σκονών.

Η συσκευή αυτή προορίζεται

αποκλειστικά σε εσωτερικούς χώρους. – Αυτή ηλεκτρική σκούπα γενικής χρήσης προορίζεται για τον ξηρό καθαρισμό επιφανειών δαπέδων και τοίχων. – Αυτή η συσκευή προορίζεται για τον κα- θαρισμό αεροπλάνων. – Το μηχάνημα αυτό είναι κατάλληλο για επαγγελματική χρήση. Πίνακας περιεχομένων Προστασία περιβάλλοντος . . . EL 1 Διαβάθμιση κινδύνων . . . . . . . EL 1 Χρήση σύμφωνα με τους κανο- νισμούς . . . . . . . . . . . . . . . . . . EL 1 Στοιχεία συσκευής. . . . . . . . . . EL 2 Έναρξη λειτουργίας. . . . . . . . . EL 2 Χειρισμός . . . . . . . . . . . . . . . . EL 2 Μεταφορά . . . . . . . . . . . . . . . . EL 2 Αποθήκευση . . . . . . . . . . . . . . EL 3 Φροντίδα και συντήρηση. . . . . EL 3 Αντιμετώπιση βλαβών. . . . . . . EL 3 Εγγύηση . . . . . . . . . . . . . . . . . EL 4 Εξαρτήματα και ανταλλακτικά . EL 4 Δήλωση Συμμόρφωσης των ΕEEL 5 Τεχνικά χαρακτηριστικά. . . . . . EL 6 Προστασία περιβάλλοντος Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Μην πετάτε τις συ- σκευασίες στα οικιακά απορρίμ- ματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης. Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίη- σης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση πα- λιών συσκευών πρέπει να γίνε- ται σε κατάλληλα συστήματα

Διαβάθμιση κινδύνων Χρήση σύμφωνα με τους κανονισμούς 59EL– 2 1 Σακούλα φίλτρου τύπου fleece 2Στόμιο αναρρόφησης 3 Εύκαμπτος σωλήνας αναρρόφησης 4 Πινακίδα τύπου 5 Άγκιστρο καλωδίου 6 Λαβή μεταφοράς 7 Καλώδιο τροφοδοσίας 8 Κεφαλή αναρρόφησης 9 Ασφάλιση της κεφαλής αναρρόφησης 10 Τροχίσκος οδήγησης 11 Δοχείο ρύπων 12 Κύριος διακόπτης 13 Διακόπτης επιλογής για σκληρές επιφά- νειες/μοκέτες 14 Μπεκ δαπέδου 15 Σωλήνας αναρρόφησης 16 Στερέωση του φις τροφοδοσίας 17 Υποδοχή ακροφυσίου δαπέδου 18 Ασφάλιση του καλύμματος 19 κάλυμμα 20 Ρυθμιστής αναρροφητικής ισχύος (χω- ρίς διαβαθμίσεις) 21 Γωνία σωλήνα 22 Περίβλημα φίλτρου 23 φίλτρο απαερίων 24 Καλάθι κύριου φίλτρου 25 Φίλτρο προστασίας κινητήρα 26 Πλέγμα του φίλτρου προστασίας του κι-

– Τα χειριστήρια για τη διαδικασία καθα- ρισμού είναι κίτρινα. – Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα. Έλεγχος, εάν έχει τοποθετηθεί το καλά- θι του κύριου φίλτρου στη συσκευή. 1 Λειτουργία με σακούλα φίλτρου τύπου fleece ή με σακούλα χάρτινου φίλτρου (ειδικός εξοπλισμός) 2 Λειτουργία χωρίς σακούλα φίλτρου Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Αφαιρέστε το καλάθι του κύριου φίλ-

Τοποθετήστε την υφασμάτινη ή χάρτινη σακούλα φίλτρου (ειδικό εξάρτημα). Τοποθετήστε το καλάθι του κύριου φίλ-

Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης. Συνδέστε το ρευματολήπτη στην πρίζα. Θέστε τη συσκευή σε λειτουργία από το γενικό διακόπτη. Ρυθμίστε το διακόπτη επιλογής του ακροφυσίου δαπέδου στη θέση για σκληρές επιφάνειες ή μοκέτες. Ρυθμίστε την αναρροφητική ισχύ (χω- ρίς διαβαθμίσεις). Εκτελέστε τον καθαρισμό. Απενεργοποιήστε τη συσκευή από το γενικό διακόπτη. Βγάλτε το ρευματολήπτη. Αδειάστε τον κάδο. Καθαρίστε τη συσκευή εσωτερικά και εξωτερικά με αναρρόφηση και σκούπι- σμα με ένα υγρό πανί.

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της

Κατά τη μεταφορά με οχήματα, ασφαλί- στε τη συσκευή έναντι ενδεχόμενης ολί- σθησης και ανατροπής, σύμφωνα με τις εκάστοτε ισχύουσες κατευθυντήριες

Στοιχεία συσκευής Αναγνωριστικό χρώματος Έναρξη λειτουργίας Τύποι λειτουργίας Τοποθέτηση της σακούλας φίλτρου

Ενεργοποίηση της μηχανής Λειτουργία καθαρισμού Απενεργοποίηση της μηχανής Έπειτα από κάθε λειτουργία

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής. Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. Εάν είναι απαραίτητο, καθαρίστε το κα- λάθι του κύριου φίλτρου (πλενόμενο) με τρεχούμενο νερό.

Κίνδυνος βλάβης! Μην τοποθετείτε ποτέ το καλάθι του κύριου φίλτρου εάν αυτό είναι

Φίλτρο ακάθαρτου αέρα: να αλλάζεται 1 φορά ετησίως Απασφαλίστε και αφαιρέστε το κάλυμμα. Αφαιρέστε το περίβλημα του φίλτρου. Αφαιρέστε το φίλτρο εξαγωγής αέρα από το περίβλημά του. Τοποθετήστε στο περίβλημα ένα νέο φίλτρο εξαγωγής αέρα. Τοποθετήστε το περίβλημα του φίλ-

Τοποθετήστε και ασφαλίστε το κάλυμμα. Απασφαλίστε και αφαιρέστε την κεφαλή αναρρόφησης. Πιέστε το πλέγμα του φίλτρου προστα- σίας του κινητήρα προς τα κάτω, στρέψτε το και αφαιρέστε το. Αφαιρέστε το φίλτρο προστασίας του κι-

Τοποθετήστε ένα νέο φίλτρο προστασί- ας του κινητήρα. Τοποθετήστε και ασφαλίστε το πλέγμα του φίλτρου προστασίας του κινητήρα. Τοποθετήστε και ασφαλίστε και πάλι την κεφαλή αναρρόφησης.

Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα. – Ενεργοποιήθηκε η προστασία υπερ- θέρμανσης του κινητήρα. Αλλάξτε τη σακούλα φίλτρου τύπου fleece ή τη σακούλα του χάρτινου φίλ- τρου (ειδικός εξοπλισμός). Αντικατάσταση του φίλτρου προστασί- ας του κινητήρα Αντικαταστήστε το φίλτρο απαερίων. Ελέγξτε όλα τα εξαρτήματα για τυχόν

Επανενεργοποίηση αφού κρυώσει ο στρό- βιλος κινητήρα, δηλ. μετά από 15-20 λεπτά. Ελέγξτε την πρίζα και την ασφάλεια της παροχής ρεύματος. Ελέγξτε το καλώδιο τροφοδοσίας και το φις της συσκευής. Θέστε τη συσκευή σε λειτουργία. Αντιμετωπίστε την απόφραξη στο ακροφύσιο αναρρόφησης, στο σωλήνα αναρρόφησης ή στον ελαστικό σωλήνα αναρρόφησης. Αλλάξτε τη σακούλα φίλτρου τύπου fleece ή τη σακούλα του χάρτινου φίλ- τρου (ειδικός εξοπλισμός). Καθαρίστε το καλάθι του κύριου φίλ- τρου με τρεχούμενο νερό. Τοποθετήστε/ασφαλίστε σωστά την κε- φαλή αναρρόφησης. Αντικαταστήστε τον ελαττωματικό ελα- στικό σωλήνα αναρρόφησης. Αντικατάσταση του φίλτρου προστασί- ας του κινητήρα

Φροντίδα και συντήρηση Καθαρίστε το καλάθι του κύριου

Αλλαγή φίλτρου ακάθαρτου αέρα Αντικατάσταση του φίλτρου προστασίας του κινητήρα Αντιμετώπιση βλαβών Η συσκευή απενεργοποιείται στη διάρκεια της λειτουργίας της Η τουρμπίνα αναρρόφησης δεν

Η αναρροφητική ισχύς μειώνεται 61EL– 4 Αλλάξτε τη σακούλα φίλτρου τύπου fleece ή τη σακούλα του χάρτινου φίλ- τρου (ειδικός εξοπλισμός). Ελέγξτε τη θέση της σακούλας φίλτρου τύπου fleece ή τη θέση της σακούλας χάρτινου φίλτρου (ειδικός εξοπλισμός). Τοποθετήστε/ασφαλίστε σωστά την κε- φαλή αναρρόφησης. Τοποθετήστε το άθικτο καλάθι του κύρι- ου φίλτρου. Τοποθετήστε σωστά το φιλτρο προστα- σίας του κινητήρα. Αν δεν διορθωθεί η βλάβη, πρέπει να γί- νει έλεγχος της συσκευής από την υπη- ρεσία εξυπηρέτησης πελατών. Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβά- νουμε τη δωρεάν αποκατάσταση οποιασ- δήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευα- στικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδει- ξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησι- έστερη εξουσιοδοτημένη υπηρεσία τεχνι- κής εξυπηρέτησης πελατών μας. Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com. Διαρροή σκόνης κατά την

Υπηρεσία εξυπηρέτησης πελατών

Εξαρτήματα και ανταλλακτικά 62 EL– 5 Δια της παρούσης δηλώνουμε ότι το μηχά- νημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕE. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανή- ματος χωρίς προηγούμενη συνεννόηση

5.957-594 Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης. Υπεύθυνος τεκμηρίωσης: S. Reiser Alfred Karcher GmbH & Co. KG Alfred-Karcher-Str. 28 - 40 71364 Winnenden (Germany) Τηλ.: [phone] Φαξ: [phone] Winnenden, 2017/01/01 Δήλωση Συμμόρφωσης των

Προϊόν: Ηλεκτρική σκούπα ξηρών

Τύπος: 1.355-xxx Σχετικές οδηγίες των ΕE 2006/42/EK (+2009/127/EK) 2014/30/EE 2011/65/EE 2009/125/EΚ Εφαρμοσθέντα εναρμονισμένα πρότυ-

Eφαρμοστέοι κανονισμοί 666/2013 Chief Executive Officer Head of Approbation 63EL– 6 Τεχνικά χαρακτηριστικά T 12/1 Hf Τάση ηλεκτρικού δικτύου V 110 Συχνότητα Hz 1~ 400 Χωρητικότητα κάδου l 12 Ποσότητα αέρα (μέγ.) l/s 54 Υποπίεση (μέγ.) kPa (mbar) 22,7 (227) Κατηγορία προστασίας II Σύνδεση ελαστικού σωλήνα αναρρόφησης (C-DN/C- ID) mm 32 Μήκος x Πλάτος x Ύψος mm 410 x 315 x 340 Τυπικό βάρος λειτουργίας kg 7,8 Θερμοκρασία περιβάλλοντος (μέγ.) °C +40 Μετρούμενες τιμές κατά EN 60335-2-69 Επιτρεπόμενη στάθμη ηχητικής ισχύος L

dB(A) 66 Αβεβαιότητα K

dB(A) 1 Κραδασμοί στο χέρι/στο βραχίονα m/s

<2,5 Αβεβαιότητα K m/s

0,2 Οικολογική σχεδίαση κατά 666/2013 Κατηγορία ενεργειακής απόδοσης -- C Ενδεικτική ετήσια κατανάλωση ενέργειας kWh/a 36,0 Κατηγορία καθαρισμού ταπήτων -- E Κατηγορία καθαρισμού σκληρών δαπέδων -- D Κατηγορία εκπομπής σκόνης -- C Στάθμη ηχητικής ισχύος L

dB(A) 78 Εφαρμοζόμενη ονομαστική ισχύς W 900

SJT 2x16 AWG (105 °C) Αριθ. ανταλλ. Μήκος κα-
