ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FTXC60AV1B DAIKIN

CVR-OM-GS02-1116(1)-DAIKIN-EN.in6 6CVR-OM-GS02-1116(1)-DAIKIN-EN.in6 6 12/21/16 9:07:08 AM12/21/16 9:07:08 AMMontajMontaj Zincirin sonundaki halkayla uzaktan kumandan›n arkas›ndaki vida deli¤ini efllefltirin ve vidayla sabitleyin. Tutucu ve zinciri uzaktan kumandadan gelen sinyallerin kolayca al›nabilece¤i yerin üzerine yerlefltirin. Zinciri tutucunun arkas›ndan geçirin ve zincirin sonundaki halkay› tutucunun üst deli¤i ile efllefltirin. Tutucuyu her iki viday› içinden geçirerek duvara sabitleyin. Εγκατάσταση Αντιστοιχίστε τον δακτύλιο στο άκρο της αλυσίδας με μπίλιες με την οπή βίδας στο πίσω μέρος του τηλεχειριστηρίου και ασφαλίστε το ν με τη βίδα. Στερεώστε τη βάση συγκράτησης και την αλυσίδα με μπίλιες όπως περιγράφεται παραπάνω, σε θέση όπου τα σήματα από το τηλεχειριστήριο μπορούν να λαμβάνονται εύκολα. Περάστε την αλυσίδα με μπίλιες μέσα από το πίσω μέρος της βάσης συγκράτησης και αντιστοιχίστε τον κρίκο στο άκρο της αλυσίδας με μπίλιες με την άνω οπή της βάσης συγκράτησης. Στερεώστε τη βάση συγκράτησης στον τοίχο περνώντας μέσα από αυτήν 2 βίδες.

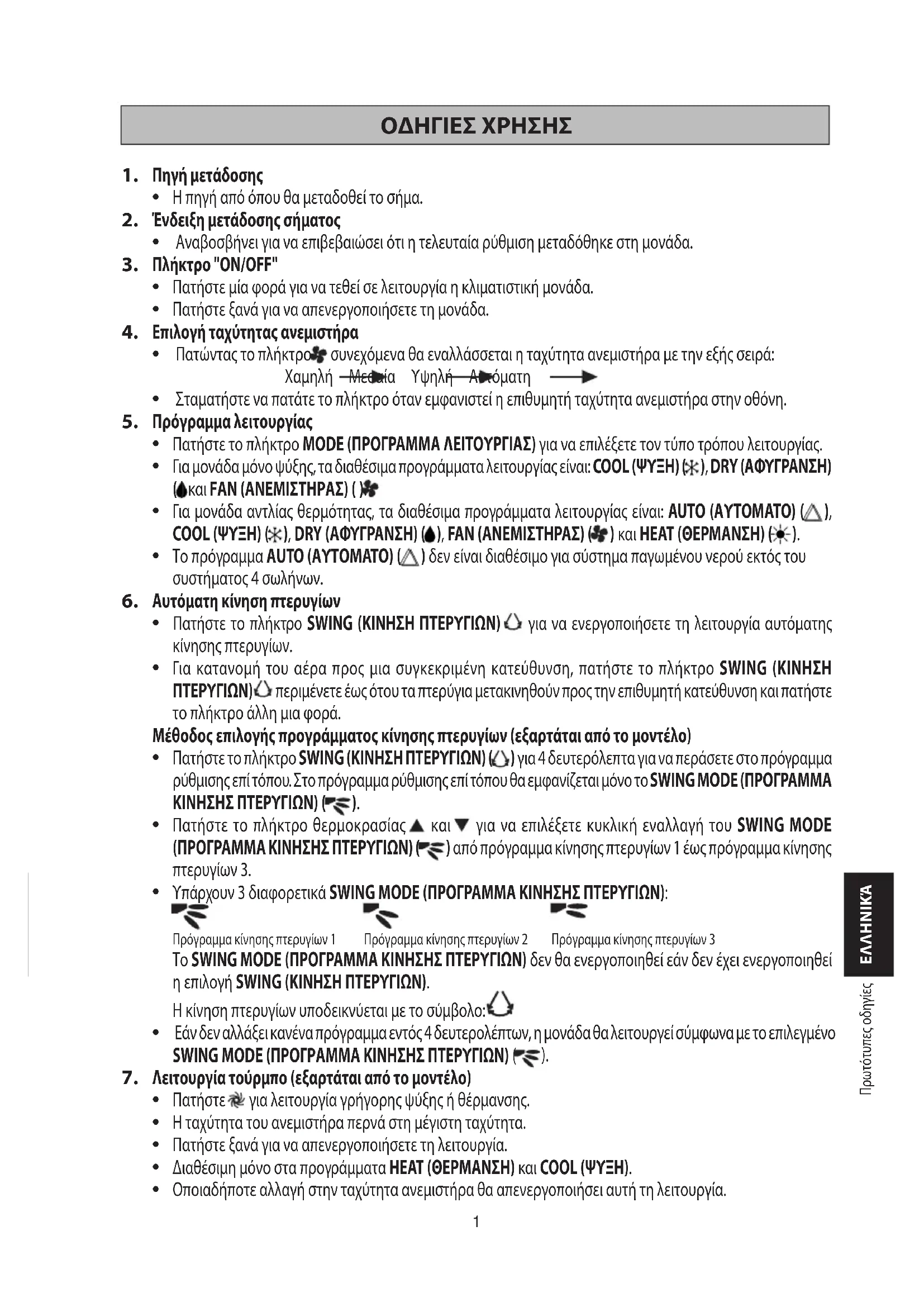

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Πηγή μετάδοσης Η πηγή από όπου θα μεταδοθεί το σήμα. Ένδειξη μετάδοσης σήματος Αναβοσβήνει για να επιβεβαιώσει ότι η τελευταία ρύθμιση μεταδόθηκε στη μονάδα. Πλήκτρο "ON/OFF" Πατήστε μία φορά για να τεθεί σε λειτουργία η κλιματιστική μονάδα. Πατήστε ξανά για να απενεργοποιήσετε τη μονάδα. Επιλογή ταχύτητας ανεμιστήρα Πατώντας το πλήκτρο συνεχόμενα θα εναλλάσσεται η ταχύτητα ανεμιστήρα με την εξής σειρά: Χαμηλή Μεσαία Υψηλή Αυτόματη Σταματήστε να πατάτε το πλήκτρο όταν εμφανιστεί η επιθυμητή ταχύτητα ανεμιστήρα στην οθόνη. Πρόγραμμα λειτουργίας Πατήστε το πλήκτρο MODE (ΠΡΟΓΡΑΜΜΑ ΛΕΙΤΟΥΡΓΙΑΣ) για να επιλέξετε τον τύπο τρόπου λειτουργίας. Για μονάδα μόνο ψύξης, τα διαθέσιμα προγράμματα λειτουργίας είναι: COOL (ΨΥΞΗ) ( ), DRY (ΑΦΥΓΡΑΝΣΗ) ( ) και FAN (ΑΝΕΜΙΣΤΗΡΑΣ) ( ). Για μονάδα αντλίας θερμότητας, τα διαθέσιμα προγράμματα λειτουργίας είναι: AUTO (ΑΥΤΟΜΑΤΟ) ( ), COOL (ΨΥΞΗ) ( ), DRY (ΑΦΥΓΡΑΝΣΗ) ( ), FAN (ΑΝΕΜΙΣΤΗΡΑΣ) ( ) και HEAT (ΘΕΡΜΑΝΣΗ) ( ). Το πρόγραμμα AUTO (ΑΥΤΟΜΑΤΟ) ( ) δεν είναι διαθέσιμο για σύστημα παγωμένου νερού εκτός του συστήματος 4 σωλήνων. Αυτόματη κίνηση πτερυγίων Πατήστε το πλήκτρο SWING (ΚΙΝΗΣΗ ΠΤΕΡΥΓΙΩΝ) για να ενεργοποιήσετε τη λειτουργία αυτόματης κίνησης πτερυγίων. Για κατανομή του αέρα προς μια συγκεκριμένη κατεύθυνση, πατήστε το πλήκτρο SWING (ΚΙΝΗΣΗ ΠΤΕΡΥΓΙΩΝ) περιμένετε έως ότου τα πτερύγια μετακινηθούν προς την επιθυμητή κατεύθυνση και πατήστε το πλήκτρο άλλη μια φορά. Μέθοδος επιλογής προγράμματος κίνησης πτερυγίων (εξαρτάται από το μοντέλο) Πατήστε το πλήκτρο SWING (ΚΙΝΗΣΗ ΠΤΕΡΥΓΙΩΝ) ( ) για 4 δευτερόλεπτα για να περάσετε στο πρόγραμμα ρύθμισης επί τόπου. Στο πρόγραμμα ρύθμισης επί τόπου θα εμφανίζεται μόνο το SWING MODE (ΠΡΟΓΡΑΜΜΑ ΚΙΝΗΣΗΣ ΠΤΕΡΥΓΙΩΝ) ( ). Πατήστε το πλήκτρο θερμοκρασίας και για να επιλέξετε κυκλική εναλλαγή του SWING MODE (ΠΡΟΓΡΑΜΜΑ ΚΙΝΗΣΗΣ ΠΤΕΡΥΓΙΩΝ) ( ) από πρόγραμμα κίνησης πτερυγίων 1 έως πρόγραμμα κίνησης πτερυγίων 3. Υπάρχουν 3 διαφορετικά SWING MODE (ΠΡΟΓΡΑΜΜΑ ΚΙΝΗΣΗΣ ΠΤΕΡΥΓΙΩΝ): Πρόγραμμα κίνησης πτερυγίων 1 Πρόγραμμα κίνησης πτερυγίων 2 Πρόγραμμα κίνησης πτερυγίων 3 Το SWING MODE (ΠΡΟΓΡΑΜΜΑ ΚΙΝΗΣΗΣ ΠΤΕΡΥΓΙΩΝ) δεν θα ενεργοποιηθεί εάν δεν έχει ενεργοποιηθεί η επιλογή SWING (ΚΙΝΗΣΗ ΠΤΕΡΥΓΙΩΝ). Η κίνηση πτερυγίων υποδεικνύεται με το σύμβολο: Εάν δεν αλλάξει κανένα πρόγραμμα εντός 4 δευτερολέπτων, η μονάδα θα λειτουργεί σύμφωνα με το επιλεγμένο SWING MODE (ΠΡΟΓΡΑΜΜΑ ΚΙΝΗΣΗΣ ΠΤΕΡΥΓΙΩΝ) (

Λειτουργία τούρμπο (εξαρτάται από το μοντέλο)

για λειτουργία γρήγορης ψύξης ή θέρμανσης. Η ταχύτητα του ανεμιστήρα περνά στη μέγιστη ταχύτητα. Πατήστε ξανά για να απενεργοποιήσετε τη λειτουργία. Διαθέσιμη μόνο στα προγράμματα HEAT (ΘΕΡΜΑΝΣΗ) και COOL (ΨΥΞΗ). Οποιαδήποτε αλλαγή στην ταχύτητα ανεμιστήρα θα απενεργοποιήσει αυτή τη λειτουργία.

- 3 C Ρύθμιση απενεργοποίησης χρονοδιακόπτη Πιέζοντας το πλήκτρο OFF TIMER (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ) θα ενεργοποιηθεί η λειτουργία απενεργοποίησης χρονοδιακόπτη. Ρυθμίστε τον επιθυμητό χρόνο απενεργοποίησης πατώντας συνεχόμενα το πλήκτρο OFF TIMER (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ). Πατήστε το πλήκτρο CANCEL (ΑΚΥΡΩΣΗ) για να ακυρώσετε τη ρύθμιση απενεργοποίησης χρονοδιακόπτη. Αθόρυβη λειτουργία (εξαρτάται από το μοντέλο)

για αθόρυβη λειτουργία. Η ταχύτητα του ανεμιστήρα περνά στην ελάχιστη ταχύτητα. Πατήστε ξανά για να απενεργοποιήσετε τη λειτουργία. Διαθέσιμη μόνο στα προγράμματα HEAT (ΘΕΡΜΑΝΣΗ) και COOL (ΨΥΞΗ). Οποιαδήποτε αλλαγή στην ταχύτητα ανεμιστήρα θα απενεργοποιήσει αυτή τη λειτουργία. Ρύθμιση ωρολογιακής ώρας Πατήστε παρατεταμένα το πλήκτρο για να ρυθμίσετε την ωρολογιακή ώρα. Ρύθμιση ενεργοποίησης χρονοδιακόπτη Πιέζοντας το πλήκτρο OΝ TIMER (ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ) θα ενεργοποιηθεί η λειτουργία ενεργοποίησης χρονοδιακόπτη. Ρυθμίστε τον επιθυμητό χρόνο ενεργοποίησης πατώντας συνεχόμενα το πλήκτρο ON TIMER (ΕΝΕΡΓΟΠΟΙΗΣΗ ΧΡΟΝΟΔΙΑΚΟΠΤΗ). Εάν ο χρονοδιακόπτης ρυθμιστεί στις 7.30 π.μ., το κλιματιστικό θα ενεργοποιηθεί ακριβώς στις 7.30 π.μ. Πατήστε το πλήκτρο CANCEL (ΑΚΥΡΩΣΗ) για να ακυρώσετε τη ρύθμιση ενεργοποίησης χρονοδιακόπτη. Ρύθμιση προγράμματος λειτουργίας ύπνου Πιέζοντας το πλήκτρο θα ενεργοποιηθεί το πρόγραμμα λειτουργίας ύπνου. Πρόκειται για μια επιλογή εξοικονόμησης ενέργειας. Όταν η μονάδα λειτουργεί στο πρόγραμμα ψύξης, η ρυθμισμένη θερμοκρασία αυξάνεται κατά 0,5 °C μετά το πρώτο ημίωρο, άλλο 0,5 °C μετά το δεύτερο ημίωρο και κατά 1 °C μετά την επόμενη 1 ώρα. Όταν η μονάδα λειτουργεί στο πρόγραμμα θέρμανσης, η ρυθμισμένη θερμοκρασία μειώνεται κατά 1 °C μετά το πρώτο ημίωρο, άλλον 1 °C μετά το δεύτερο ημίωρο και κατά 1 °C μετά την επόμενη 1 ώρα. Αυτή η λειτουργία διατίθεται στα προγράμματα ΨΥΞΗ (COOL), ΘΕΡΜΑΝΣΗ (HEAT) και ΑΥΤΟΜΑΤΟ (AUTO). Ρύθμιση θερμοκρασίας Για να ρυθμίσετε την επιθυμητή θερμοκρασία του χώρου, πατήστε το πλήκτρο ή για να αυξήσετε ή μειώσετε την ρυθμισμένη θερμοκρασία. Το εύρος ρύθμισης θερμοκρασίας είναι μεταξύ 16 °C και 30 °C (Προαιρετική ρύθμιση 20 °C έως 30 °C). Πατήστε και τα δύο πλήκτρα και ταυτόχρονα για εναλλαγή μεταξύ των ρυθμίσεων °C και °F.

ΔΙΑΓΝΩΣΗ ΒΛΑΒΩΝ ΑΠΟ ΤΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Το τμήμα ένδειξης θερμοκρασίας υποδεικνύει αντίστοιχους κωδικούς. Εάν πατήσετε παρατεταμένα το πλήκτρο ΑΚΥΡΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ή το πλήκτρο ΑΚΥΡΩΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ για 5 δευτερόλεπτα, αναβοσβήνει μια ένδειξη “ ” στο τμήμα ένδειξης θερμοκρασίας. Πατήστε επανειλημμένα το πλήκτρο ΑΚΥΡΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ή το πλήκτρο ΑΚΥΡΩΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ μέχρι να ακουστεί ένα συνεχές ηχητικό σήμα. Η ένδειξη κωδικού αλλάζει όπως εικονίζεται παρακάτω και η σχετική γνωστοποίηση δίνεται με ένα παρατεταμένο ηχητικό σήμα.

ΔΙΑΓΝΩΣΗ ΒΛΑΒΩΝ (Μόνο για Inverter) ΑΚΥΡΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΑΚΥΡΩΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ΚΩΔΙΚΟΣ ΣΦΑΛΜΑΤΟΣ

ΣΦΑΛΜΑ PCB ΕΣΩΤ. ΜΟΝΑΔΑΣ

ΑΝΤΛΙΑ ΣΥΜΠΥΚΝΩΜΑΤΩΝ ΜΗ ΦΥΣΙΟΛΟΓΙΚΗ

ΥΠΕΡΘΕΡΜΑΝΣΗ ΑΝΤΙΨΥΚΤΙΚΗΣ ΟΥΣΙΑΣ (ΨΥΞΗ)/ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ (ΘΕΡΜΑΝΣΗ)

ΚΙΝΗΤΗΡΑΣ ΑΝΕΜΙΣΤΗΡΑ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΜΗ ΦΥΣΙΟΛΟΓΙΚΟΣ

ΗΛΕΚΤΡΙΚΟΣ ΚΑΘΑΡΙΣΤΗΣ ΑΕΡΑ ΜΗ ΦΥΣΙΟΛΟΓΙΚΟΣ

ΘΕΡΜΙΣΤΟΡ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΣ. ΜΟΝΑΔΑΣ (1) ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΘΕΡΜΙΣΤΟΡ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΣ. ΜΟΝΑΔΑΣ (2) ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΣΦΑΛΜΑ ΤΕΡΜΑΤΙΚΟΥ ΔΙΑΚΟΠΤΗ ΠΤΕΡΥΓΙΩΝ

ΘΕΡΜΙΣΤΟΡ ΘΕΡΜΟΚΡ. ΕΣΩΤ. ΧΩΡΟΥ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΣΦΑΛΜΑ PCB ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ

ΠΡΟΣΤΑΣΙΑ ΥΨΗΛΗΣ ΠΙΕΣΗΣ

ΠΡΟΣΤΑΣΙΑ ΧΑΜΗΛΗΣ ΠΙΕΣΗΣ

ΕΜΠΛΟΚΗ ΚΙΝΗΤΗΡΑ ΣΥΜΠΙΕΣΤΗ/ΥΠΕΡΦΟΡΤΩΣΗ ΣΥΜΠΙΕΣΤΗ

ΣΦΑΛΜΑ ΕΚΚΙΝΗΣΗΣ ΣΥΜΠΙΕΣΤΗ

ΕΜΠΛΟΚΗ ΚΙΝΗΤΗΡΑ ΑΝΕΜΙΣΤΗΡΑ DC ΕΞΩΤ. ΜΟΝΑΔΑΣ

ΥΠΕΡΕΝΤΑΣΗ ΕΙΣΟΔΟΥ ΑC

ΣΦΑΛΜΑ ΤΕΤΡΑΟΔΗΣ ΒΑΛΒΙΔΑΣ

ΥΠΕΡΘΕΡΜΑΝΣΗ ΣΩΛΗΝΑ ΚΑΤΑΘΛΙΨΗΣ

ΥΠΕΡΘΕΡΜΑΝΣΗ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ

ΣΦΑΛΜΑ ΣΥΣΤΗΜΑΤΟΣ ΑΙΣΘΗΤΗΡΑ ΣΥΜΠΙΕΣΤΗ

ΣΦΑΛΜΑ ΔΙΑΚΟΠΤΗ ΥΨΗΛΗΣ ΠΙΕΣΗΣ

ΣΦΑΛΜΑ ΑΝΙΧΝΕΥΣΗΣ ΣΗΜΑΤΟΣ ΑΝΑΤΡΟΦΟΔΟΤΗΣΗΣ ΣΥΜΠΙΕΣΤΗ

ΥΠΕΡΦΟΡΤΩΣΗ ΚΙΝΗΤΗΡΑ ΑΝΕΜΙΣΤΗΡΑ/ΥΠΕΡΕΝΤΑΣΗ/ΑΝΩΜΑΛΙΑ ΑΙΣΘΗΤΗΡΑ

1. Ένα σύντομο ηχητικό σήμα και δύο διαδοχικά ηχητικά σήματα υποδηλώνουν κωδικούς χωρίς

2. Για να ακυρώσετε την ένδειξη κωδικού, πατήστε παρατεταμένα το πλήκτρο ΑΚΥΡΩΣΗ

ΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ ή ΑΚΥΡΩΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΧΡΟΝΟΔΙΑΚΟΠΤΗ για 5 δευτερόλεπτα. Η ένδειξη κωδικού ακυρώνεται επίσης αυτόματα εάν το πλήκτρο δεν πατηθεί για 1 λεπτό.

ΘΕΡΜΙΣΤΟΡ ΘΕΡΜΟΚΡ. ΕΞΩΤ. ΑΕΡΑ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΣΦΑΛΜΑ ΑΙΣΘΗΤΗΡΑ ΠΙΕΣΗΣ

ΘΕΡΜΙΣΤΟΡ ΣΩΛΗΝΑ ΚΑΤΑΘΛΙΨΗΣ ΣΥΜΠΙΕΣΤΗ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ/ΛΑΘΟΣ ΘΕΣΗ

ΘΕΡΜΙΣΤΟΡ ΣΩΛΗΝΑ ΑΝΑΡΡΟΦΗΣΗΣ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΘΕΡΜΙΣΤΟΡ ΕΝΑΛΛΑΚΤΗ ΘΕΡΜΟΤΗΤΑΣ ΕΞΩΤ. ΜΟΝΑΔΑΣ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΘΕΡΜΙΣΤΟΡ ΣΩΛΗΝΑ ΑΕΡΙΟΥ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΣΦΑΛΜΑ PCB ΕΞΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ ΜΕ INVERTER

ΥΠΕΡΘΕΡΜΑΝΣΗ ΚΙΒΩΤΙΟΥ ΕΛΕΓΧΟΥ ΕΞΩΤ. ΜΟΝΑΔΑΣ

ΥΠΕΡΘΕΡΜΑΝΣΗ ΑΠΑΓΩΓΟΥ ΘΕΡΜΟΤΗΤΑΣ

ΥΠΕΡΕΝΤΑΣΗ ΣΥΜΠΙΕΣΤΗ INVERTER

ΑΠΟΤΡΟΠΗ ΥΠΕΡΕΝΤΑΣΗΣ ΣΥΜΠΙΕΣΤΗ

ΣΦΑΛΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ (PCB ΕΛΕΓΧΟΥ ΕΞΩΤ. ΜΟΝΑΔΑΣ ΚΑΙ PCB INVERTER)

ΑΝΟΙΚΤΗ ΦΑΣΗ Ή ΑΣΥΜΜΕΤΡΙΑ ΤΑΣΗΣ

ΘΕΡΜΙΣΤΟΡ ΑΠΑΓΩΓΟΥ ΘΕΡΜΟΤΗΤΑΣ ΒΡΑΧΥΚΥΚΛΩΜΑ/ΑΝΟΙΧΤΟ

ΣΦΑΛΜΑ ΡΥΘΜΙΣΗΣ ΑΠΟΔΟΣΗΣ

ΤΑΣΗ DC ΕΚΤΟΣ ΕΥΡΟΥΣ

ΣΦΑΛΜΑ ΕΠΙΚΟΙΝΩΝΙΑΣ (PCB ΕΛΕΓΧΟΥ ΕΞΩΤ. ΜΟΝΑΔΑΣ ΚΑΙ PCB IPM)

ΑΝΑΝΤΙΣΤΟΙΧΙΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΩΛΗΝΩΣΕΩΝ & ΚΑΛΩΔΙΩΣΗΣ/ΛΑΘΟΣ ΚΑΛΩΔΙΩΣΗ/ ΑΝΕΠΑΡΚΕΣ ΑΕΡΙΟ
